Красная молния. MSI R6970 Lightning

В рядах продукции компании MSI очередное пополнение. Топовые одночиповые видеоадаптеры GeForce GTX 580 Radeon и HD 6970 из серии Lighting в оригинальном исполнении уже поступили в продажу. И мы спешим познакомить вас с интересными новинками. Данная статья будет посвящена «молниеносному» представителю AMD на базе GPU Cayman.


MSI R6970 Lightning

Видеокарта MSI R6970 Lightning привлекает внимание даже своей упаковкой — большая коробка с ярким оформлением.

MSI R6970 Lightning

Боковая стенка откидывается, на развороте описаны технические преимущества данного продукта. В частности упоминается, что Lightning прохладнее референса на 26 градусов и тише на 12 дБ. Через прозрачное окошко частично видно кулер карты.

MSI R6970 Lightning

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • кабель-переходник с mini Display Port на Display Port;
  • два переходника питания PCI-E 6pin/8pin;
  • мостик CrossFire;
  • три переходника для измерения напряжения V-Check Points;
  • диск с драйверами и дополнительным ПО;
  • инструкции.

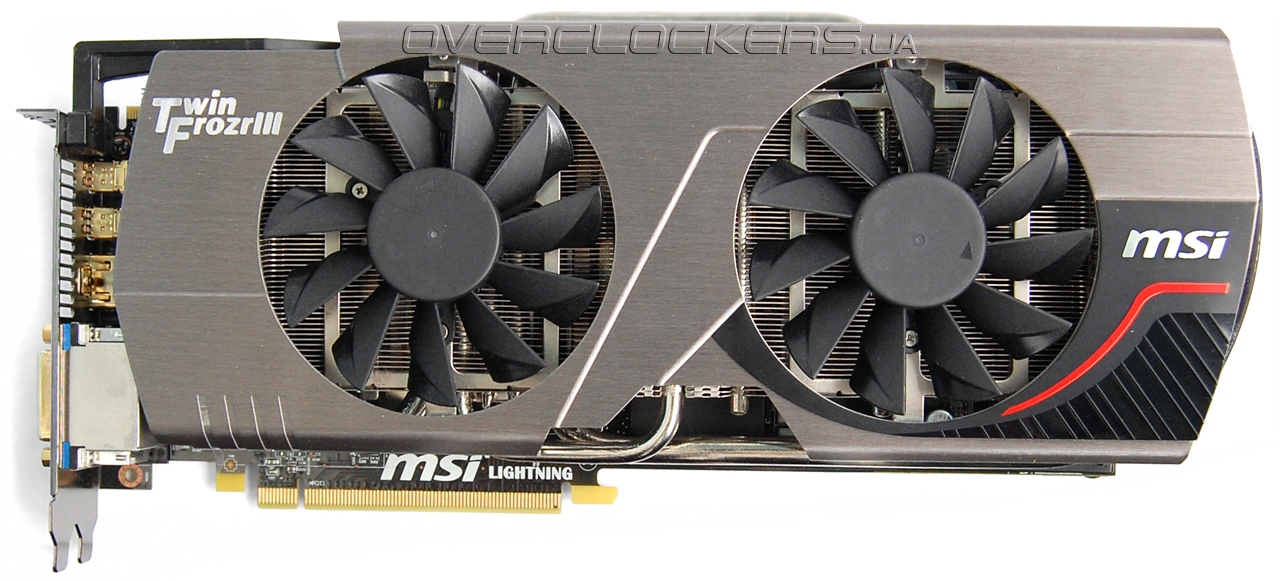

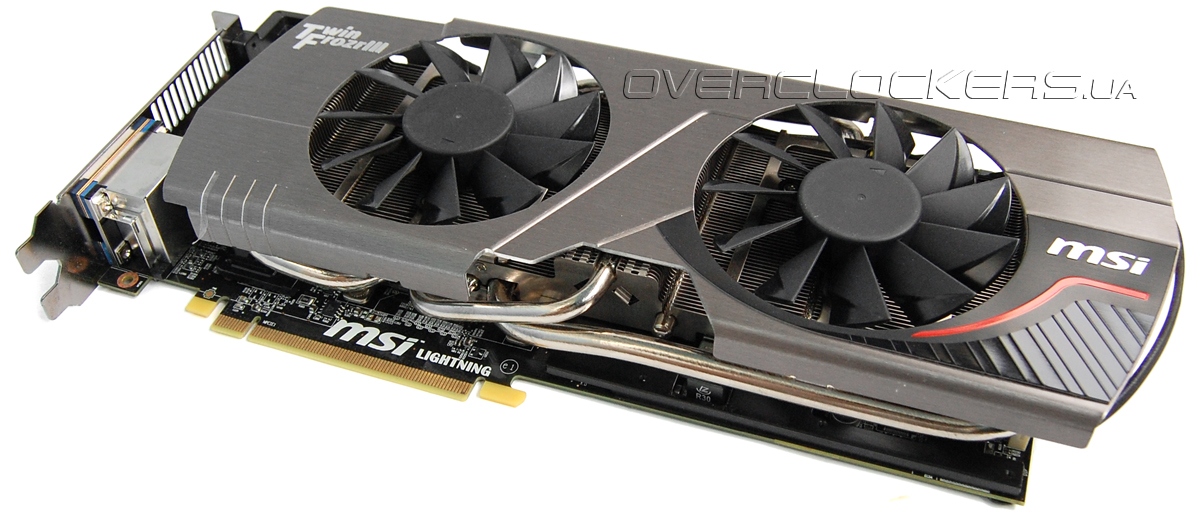

Как только вы достаете видеокарту из коробки, она сразу же поражает своими большими размерами. Если стандартная версия Radeon HD 6970 имеет длину 27,5 см, то Lightning тянет на 31 см, хотя 3 см «съедает» выступающий за пределы платы кулер. В ширину карта прибавила пару сантиметров — 11,5 см без учета выступающей тепловой трубки и разъема PCI-E.

MSI R6970 Lightning

MSI R6970 Lightning

А вот толщина стандартная — два слота расширения. Так что особых проблем с организацией CrossFire не будет.

MSI R6970 Lightning

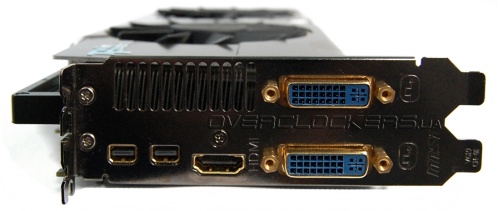

На задней панели расположены пара разъемов mini Display Port, два DVI и один HDMI. Контакты имеют золотое покрытие.

MSI R6970 Lightning

Вместо шести- и восьмиконтактного разъемов питания Lightning оснащен двумя восьмиконтактными.

MSI R6970 Lightning

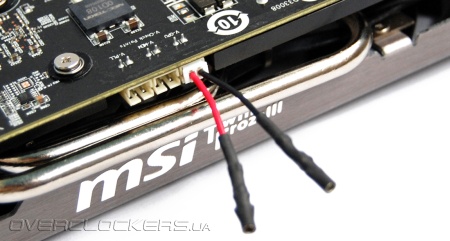

Как и прочие адаптеры этой серии, MSI R6970 имеет точки для замера рабочих напряжений (GPU, Memory, PLL). Для упрощения данной процедуры предусмотрены специальные переходники с гнездами под щупы мультиметра или иного измерительного прибора.

MSI R6970 Lightning

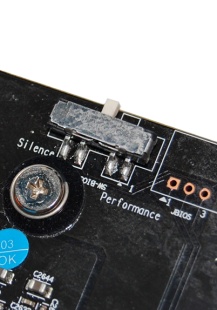

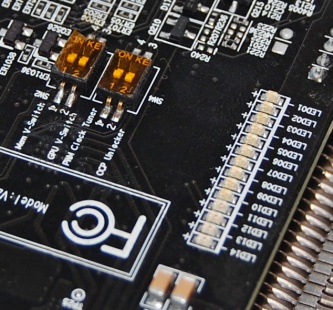

Сбоку имеется небольшой переключатель BIOS. Основная разница между прошивками в том, что в «Performance» увеличиваются пределы для увеличения частот. В углу платы имеется ряд светодиодов, которые служат индикатором загрузки фаз питания. Возле них расположена группа миниатюрных переключателей, активирующих дополнительные функции для экстремального оверклокинга. Джамперы GPU V-Switch и Mem V-Switch увеличивают предел доступных напряжений, PWM Clock Tuner переключает PWM c 300 на 350 МГц для устранения пульсаций, OCP Unlock снимает ограничение по току.

MSI R6970 Lightning MSI R6970 Lightning

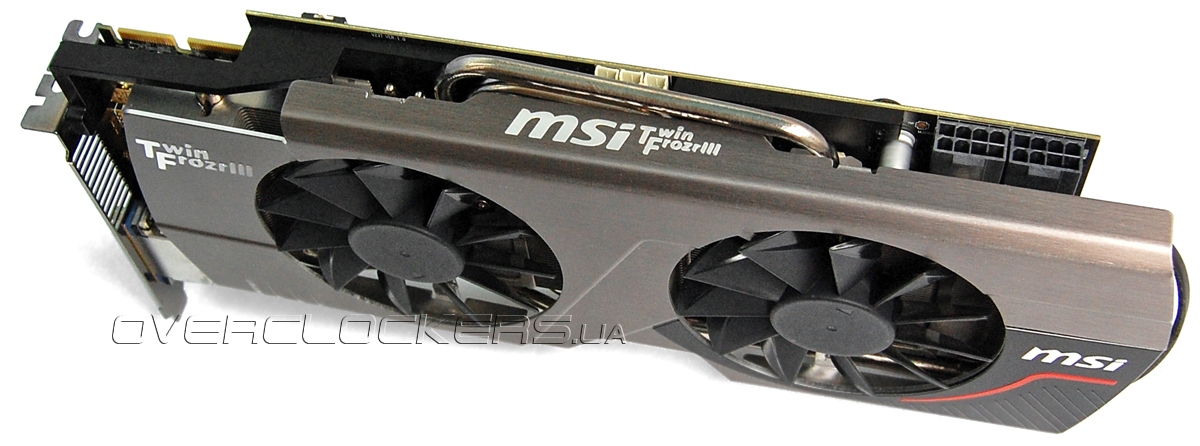

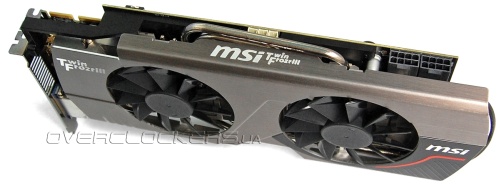

Взглянем ближе на систему охлаждения Twin Frozr III.

MSI R6970 Lightning

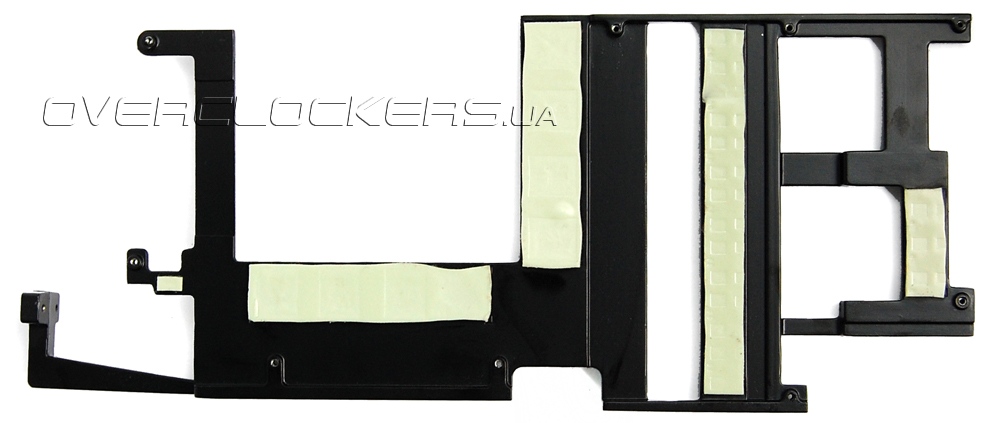

Кулер снимается независимо от радиатора компонентов платы. Пластина, которая накрывает микросхемы памяти и силовые элементы довольно большая. Кроме охлаждающей функции она еще и усиливает общую конструкцию, предотвращая изгиб платы под весом мощного кулера.

MSI R6970 Lightning

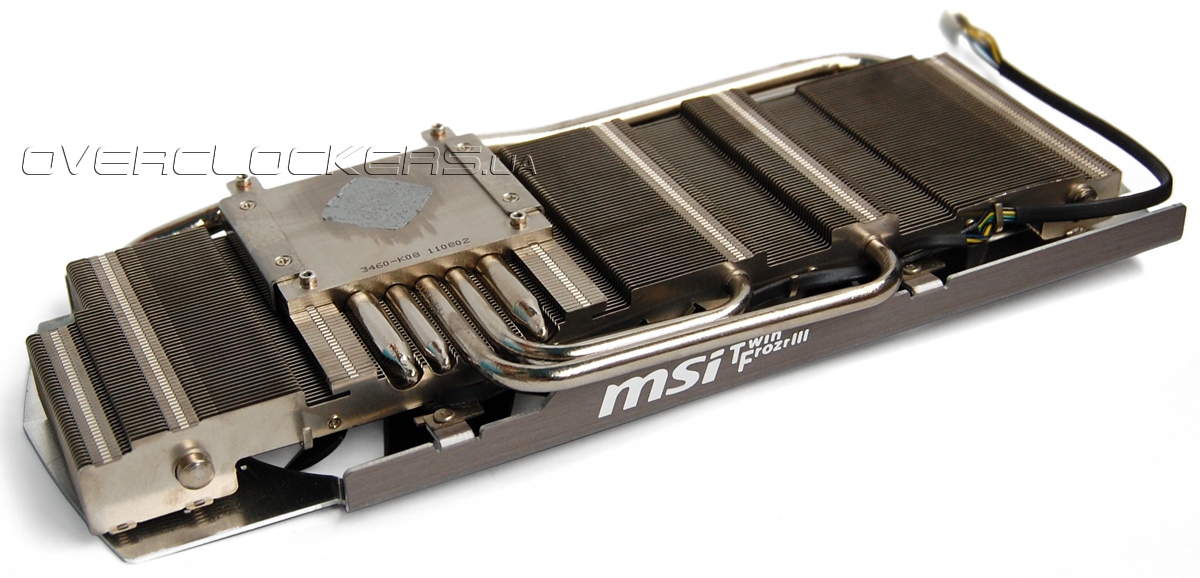

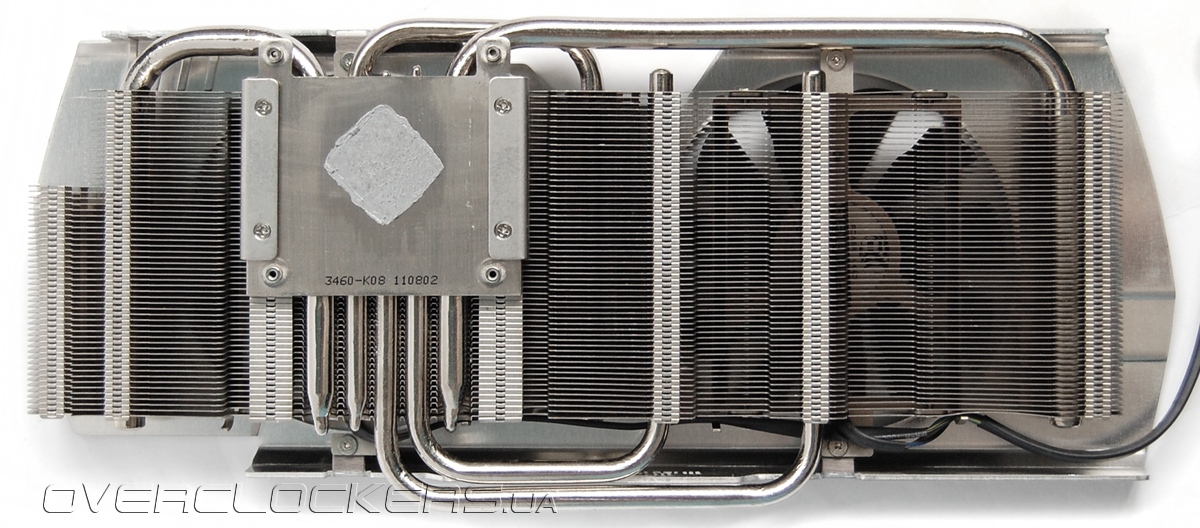

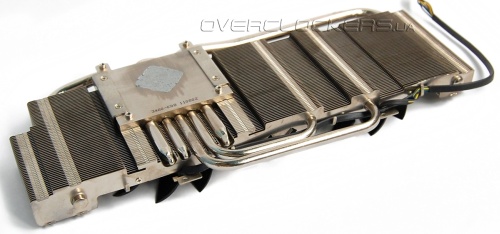

Вообще вся конструкция очень напоминает охлаждение N480GTX Lightning. Twin Frozr III включает пять тепловых трубок, две из которых увеличенного диаметра 8 мм. На них нанизано 58 тонких алюминиевых пластин. Медное основание и трубки имеют никелированное покрытие.

MSI R6970 Lightning

MSI R6970 Lightning

MSI R6970 Lightning

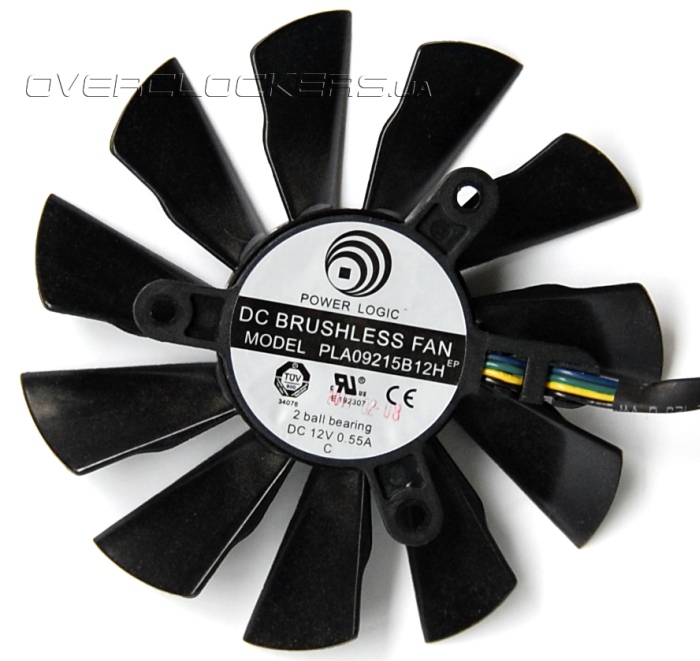

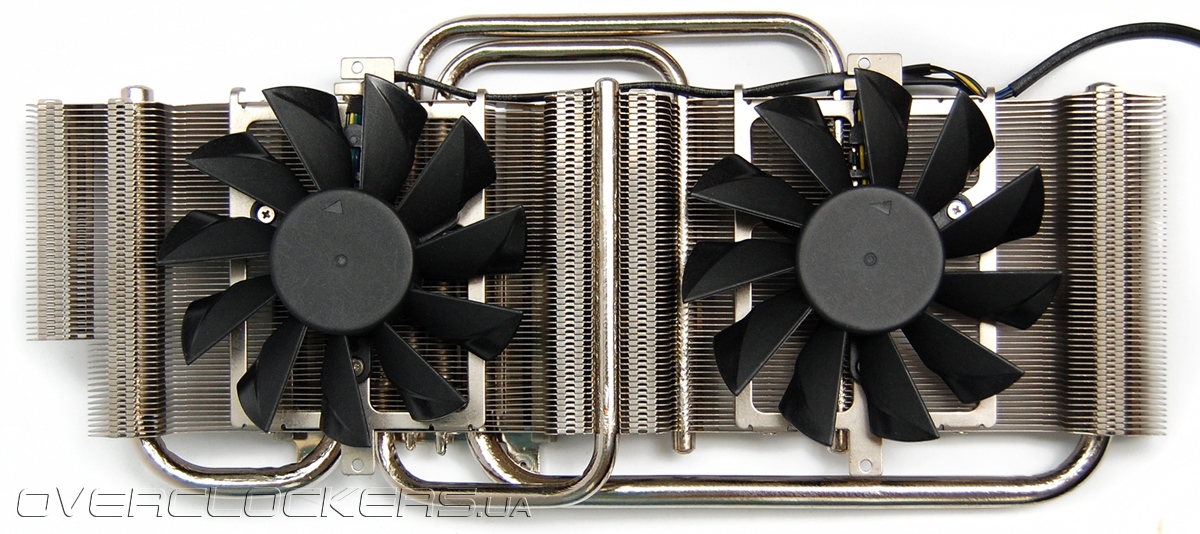

Два вентилятора Power Logic PLA09215 B12H крепятся к металлическим рамкам. Диаметр их 92 мм (лопасти 85 мм).

MSI R6970 Lightning

MSI R6970 Lightning

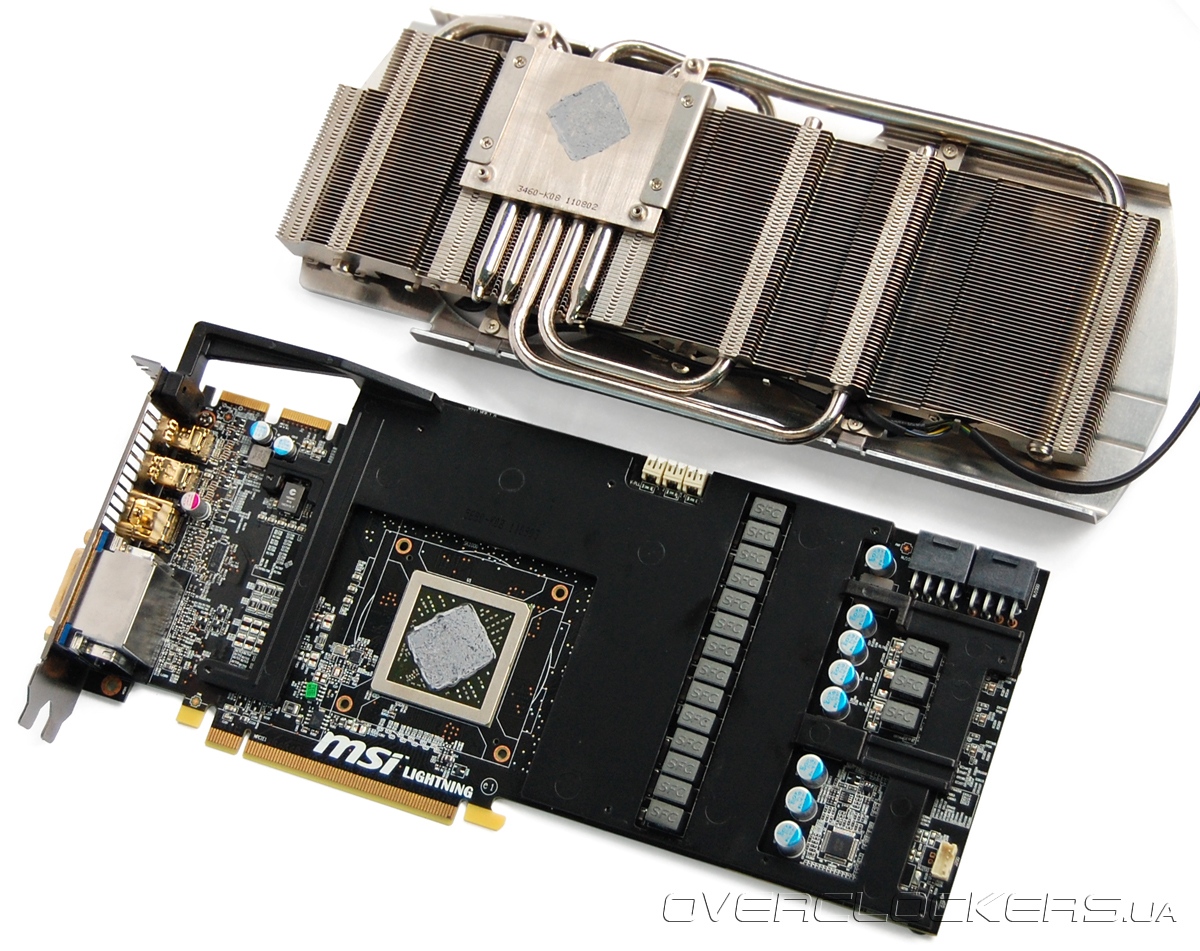

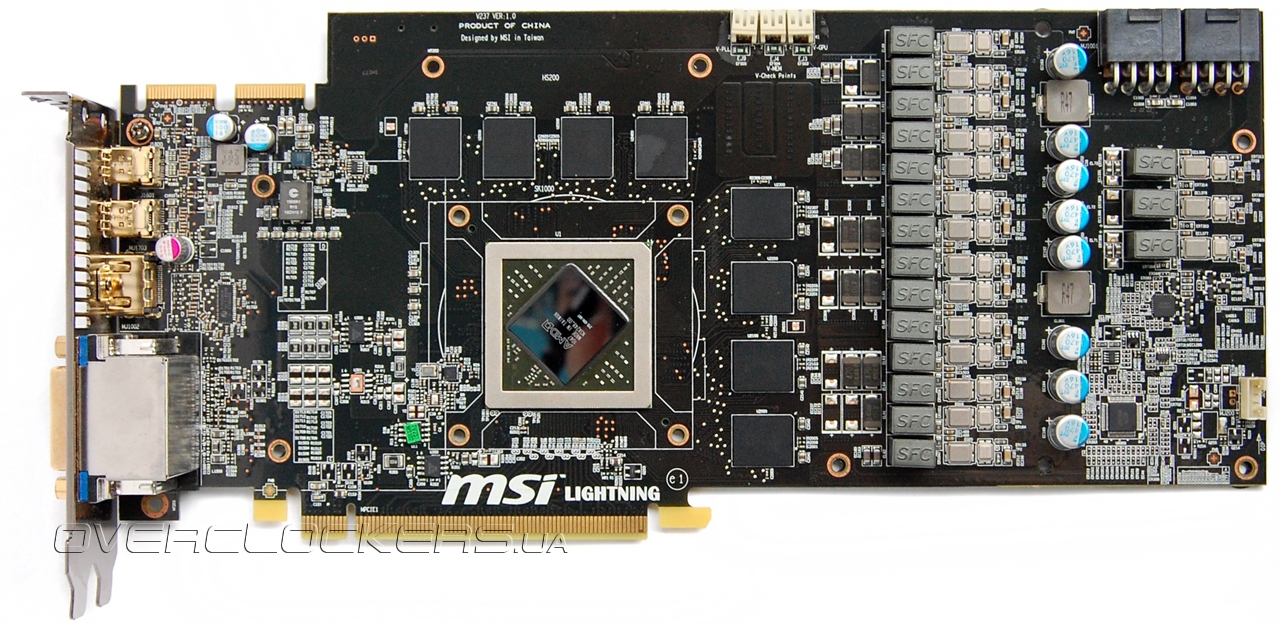

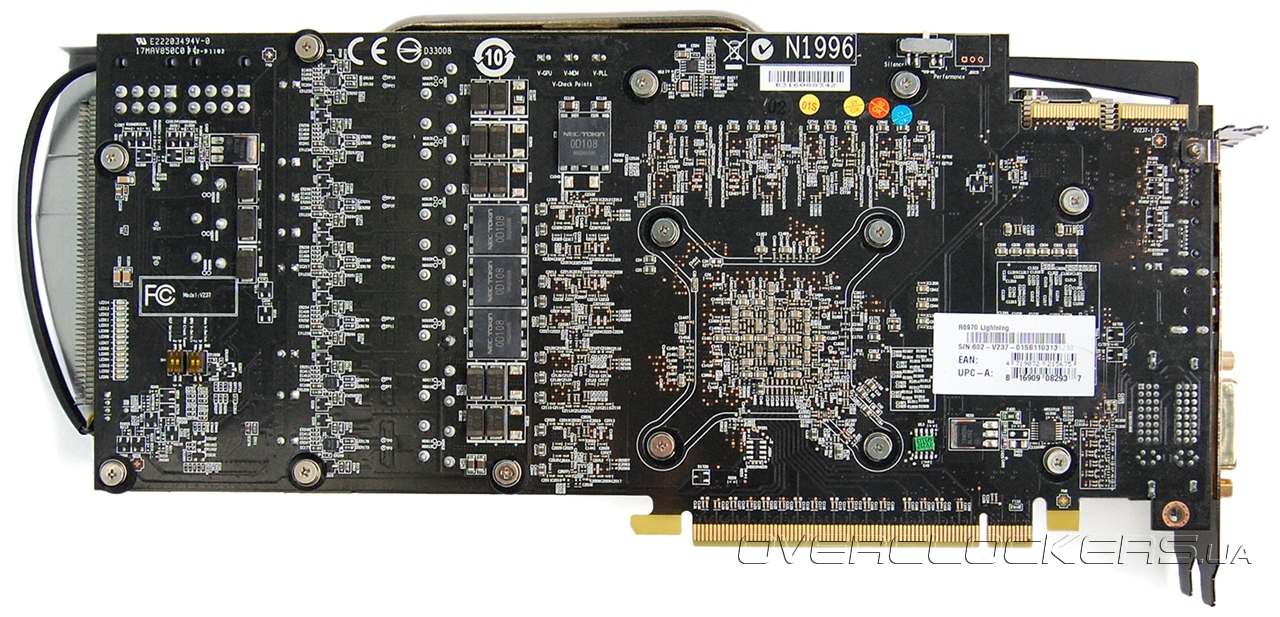

Дизайн платы кардинально отличается от референсного. Особенно впечатляюще выглядит система питания.

MSI R6970 Lightning

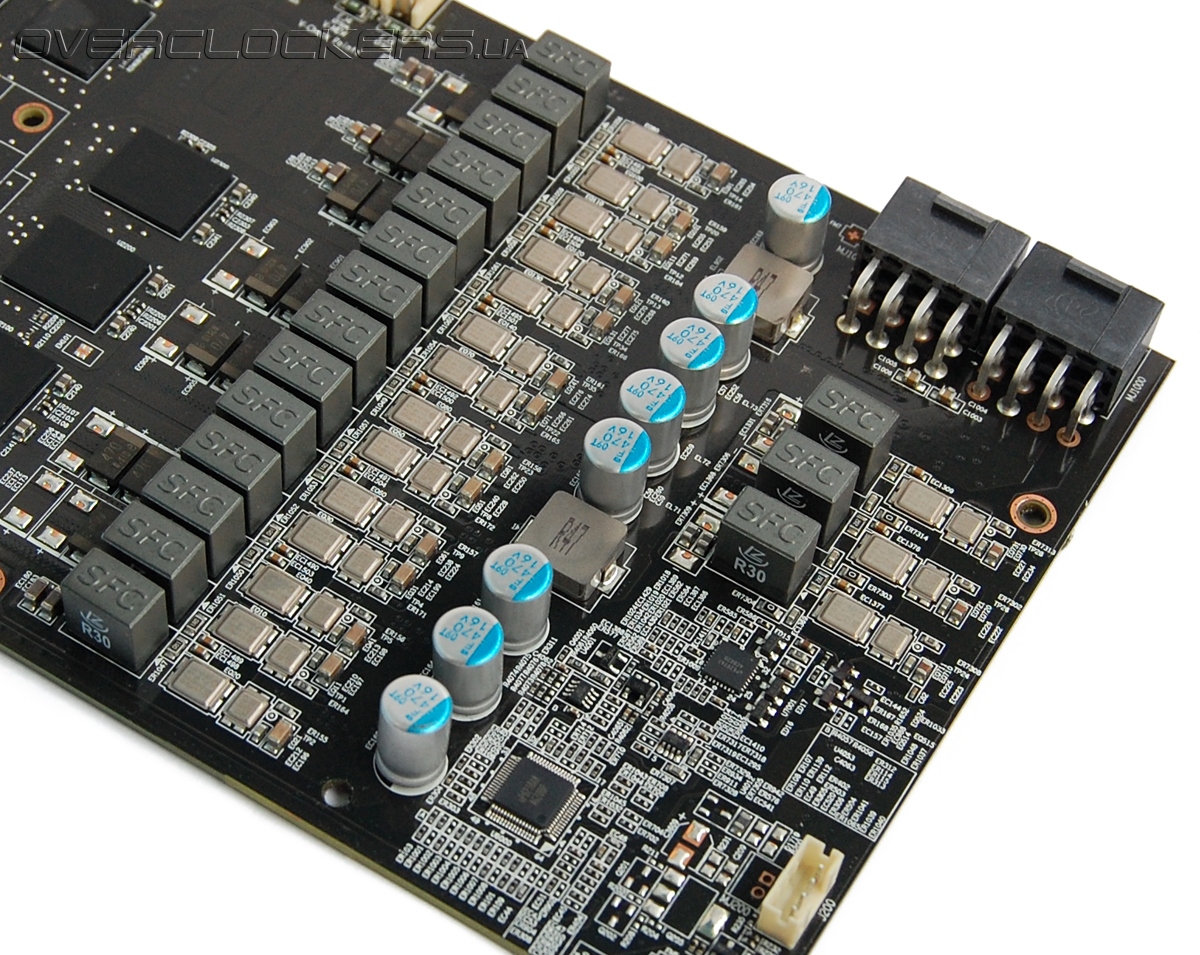

За основу тут был взят не обычный Radeon HD 6970, а другой оверклокерский продукт MSI, уже упоминавшийся N480GTX Lightning, плюс еще было увеличено число фаз питания GPU. По их числу MSI R6970 рекордсмен — 18 каналами питания больше не может похвастать ни один видеоадаптер этой серии. 14 из них приходится на подсистему питания ядра, три на память.

MSI R6970 Lightning

За питания GPU отвечает ШИМ-контроллер uP6218AM, памяти — контроллер uP6207AI. Однофазный конвертор напряжения Vddci реализован на стандартном VT262BWF, как и у референса.

MSI R6970 Lightning MSI R6970 Lightning MSI R6970 Lightning

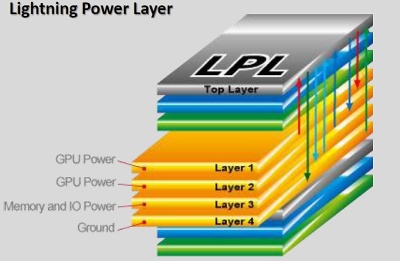

Плата изготовлена по стандарту LPL (Lighting Power Layer) с увеличенным числом проводящих слоев за счет раздельной разводки питания GPU и памяти на каждый слой (для ядра используется два токопроводящих слоя). Это уменьшает электрические наводки и повышает стабильность при разгоне.

MSI R6970 Lightning

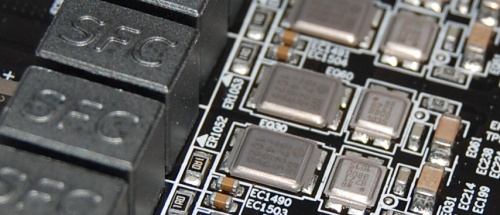

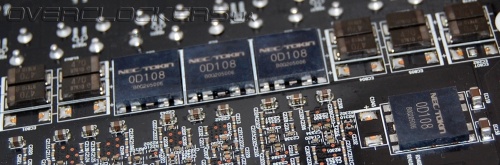

Применяются высококачественные компоненты military-класса (как их именует MSI) — долговечные конденсаторы с твердотельным электролитом (заявленный срок службы на 10 лет выше аналогов), танталовые конденсаторы Hi-c CAP, дроссели SFC (Super Ferrite Choke). В схеме фильтрации напряжений используются четыре конденсатора повышенной емкости Proadlizer NEC/TOCIN с низким эквивалентным последовательным сопротивлением ESR — три на GPU, один на память. Все это тоже обеспечивает повышенную надежность и лучшие показатели разгона.

MSI R6970 Lightning

Еще одним технологическим новшеством и уникальной особенностью видеокарт Lightning является использование «мосфетов» нового поколения в корпусе DirectFET. Они обладают пониженным сопротивлением открытого канала, сверхнизким электрическим сопротивлением выводов и низкой паразитной индуктивностью. Медная крышка обеспечивает максимально эффективный отвод тепла.

MSI R6970 Lightning

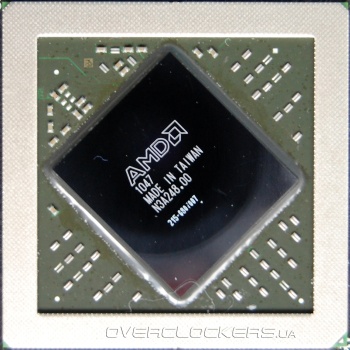

Графический чип Cayman расположен на подложке под углом, защитной крышки не имеет.

Cayman

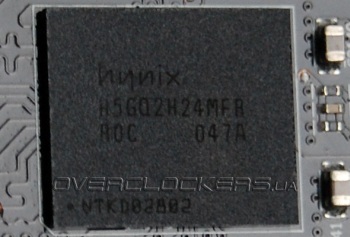

Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR R0C, которые рассчитаны на 6 ГГц. Такими же микросхемами оснащается и референс.

Hynix H5GQ2H24MFR R0C

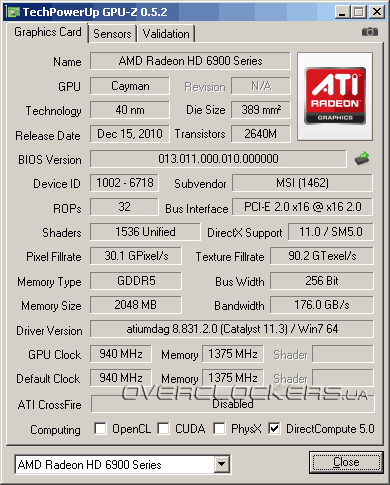

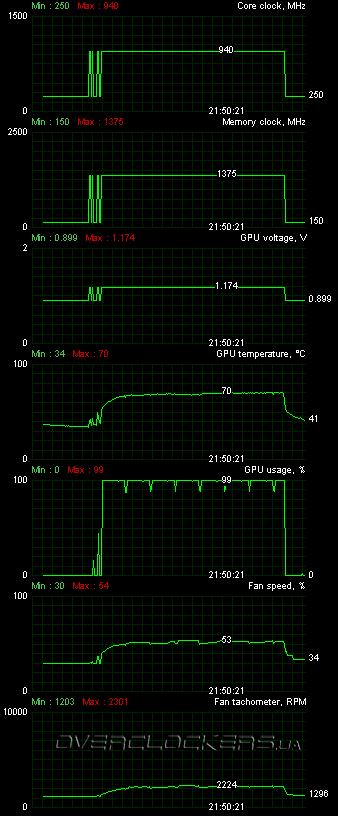

Рабочая частота памяти осталась без изменений — 5500 МГц. А вот GPU разогнан производителем на 7% — он функционирует на 940 МГц вместо стандартных 880 МГц. Питающее напряжение в 3D-режиме 1,174 В.

MSI R6970 Lightning

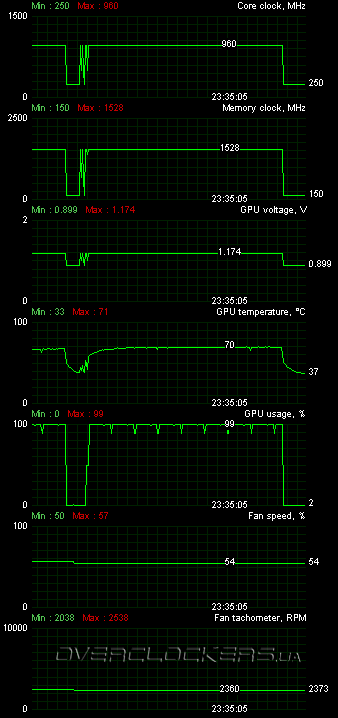

Эффективность кулера на высоте. В игровом режиме при нагрузке демо «Ambush» из Crysis: Warhead Benchmarking Tool на максимальных настройках со сглаживанием температура ядра не превысила 70 °С (при 23 °С в помещении). Отличный результат, особенно если вспомнить, что референсный Radeon HD 6970 легко прогревался до 90 °С в таких же условиях. При этом еще и уровень шума немного ниже. Вентиляторы едва достигали 54% от своего максимума (2250-2300 об/мин).

MSI R6970 Lightning

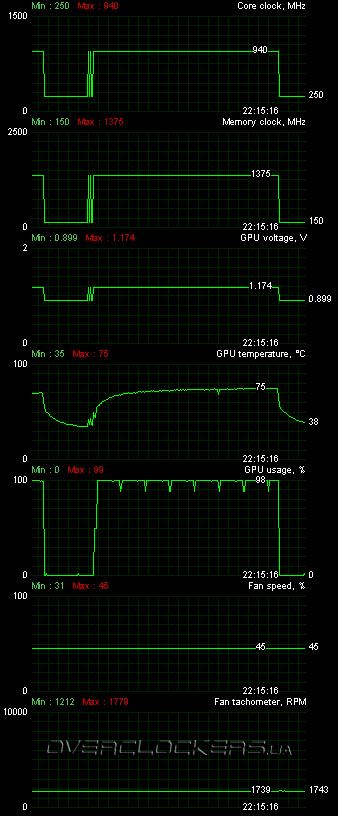

Мы дополнительного решили проверить возможность работы MSI R6970 Lightning при более низких оборотах обдувающих вентиляторов. Зафиксировав их на 45% (1740-1780 об/мин) получили максимальную температуру 75 °С и сохранение полной стабильности в работе. Вышло очень тихо с минимальным уровнем нагрева.

MSI R6970 Lightning

Серьезная доработка PCB и отличная система охлаждения внушали большие надежды на разгон до 1 ГГц. Надежды эти оправдались лишь отчасти. Такая частота покорилась 3DMark 11, а вот добиться стабильности в реальных играх на такой частоте уже было проблематично. Некоторые из них были еще работоспособны, но Crysis: Warhead и Metro 2033 никак не хотели дружить с такой частотой. Пользы от повышения напряжения не было. Похоже, что для GPU Cayman такая частота является крайним пределом его возможностей, и сколько не совершенствуй систему питания, выше головы не прыгнуть. Возможности разгона то есть, но это разгон исключительно для «марков» и рекордов. Впрочем, MSI R6970 Lightning именно на это и нацелен.

Но есть ли смысл в разгоне для пользователей, которые гонятся не за попугаями, а за игровой производительностью? Конечно есть! Частота ядра у MSI R6970 Lightning изначально близка к тому предельному разгону, который мы получали на референсах. Самый первый экземпляр HD 6970, предоставленный нам AMD, взял отметку в 965 МГц, но такие семплы обычно отличаются очень хорошим разгонным потенциалом. Из ASUS EAH6970/2DI2S/2GD5, обычной розничной карты, нам удалось выжать лишь стабильные 950 МГц. Причем в обоих случаях приходилось поднимать обороты стоковой турбины, даже если не требовался софтвольтмод. А R6970 Lightning без проблем осилил 960 МГц при оборотах зафиксированных на 54%, т.е. шум был не больше чем в номинальном режиме. Память при таком охлаждении стабильно работала на 6112 МГц.

MSI R6970 Lightning

Поднимать напряжение GPU для 960 МГц не потребовалось. А вот дальнейший разгон уже требовал небольшой софтвольтмод и повышение оборотов обдувающих вентиляторов. Так, при напряжении 1,184 и частоте 975 МГц карта могло проработать в стандартном рабочем режима кулера минут десять, но потом система зависала или сбрасывался видеодрайвер. Мы сразу подняли обороты до 75%, но все равно не удалось добиться стабильности в Crysis: Warhead в 1920x1200 c AA8x на частотах свыше 975 МГц.

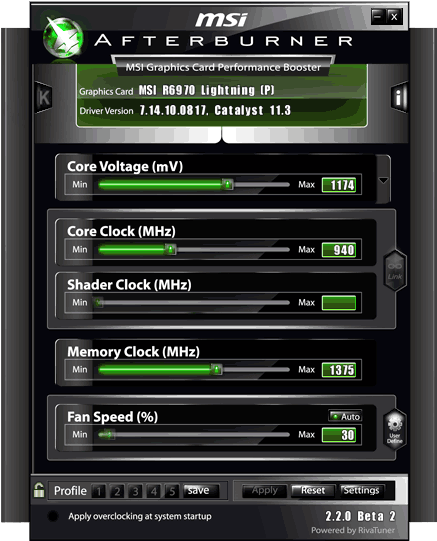

Говоря о возможностях разгона, стоит отметить и наличие программной регулировки сразу трех параметров: Core Voltage, Memory Voltage и Aux Voltage. Для этого, конечно, нужна одна из последних версий MSI Afterburner. Мы пользовались 2.2.0 beta 2.

MSI R6970 Lightning

Но кроме Core Voltage для разгона «на воздухе» ничто не пригодилось и пользу не принесло.
