Обзор и тестирование видеокарты MSI GeForce GTX 1070 Ti Gaming 8G

Недавно компания NVIDIA представила очередную видеокарту на архитектуре Pascal. GeForce GTX 1070 Ti пополнила ряды моделей на базе GPU GP104. Новинка показывает небольшое отставание от GeForce GTX 1080 и легко компенсирует его при разгоне. Заводские частоты у всех GeForce GTX 1070 Ti одинаковы и строго соответствуют заявленным NVIDIA спецификациям. Такое ограничение помогает сохранить дифференциацию с GeForce GTX 1080. В прошлом обзоре мы рассматривали видеокарту ASUS ROG Strix GeForce GTX 1070 Ti, теперь познакомимся с MSI GeForce GTX 1070 Ti Gaming 8G. Посмотрим, что может предложить модель MSI, насколько эффективно ее охлаждение и каких частот удастся достигнуть при ручном разгоне.

MSI GeForce GTX 1070 Ti Gaming 8G

Поставляется видеокарта в стандартной для серии MSI Gaming упаковке. Коробка выполнена в красных цветах, на лицевой стороне изображено устройство с массивным кулером. Комплектация минимальная, внутри есть диск с программным обеспечением, какие-либо переходники отсутствуют.

MSI GeForce GTX 1070 Ti Gaming 8G

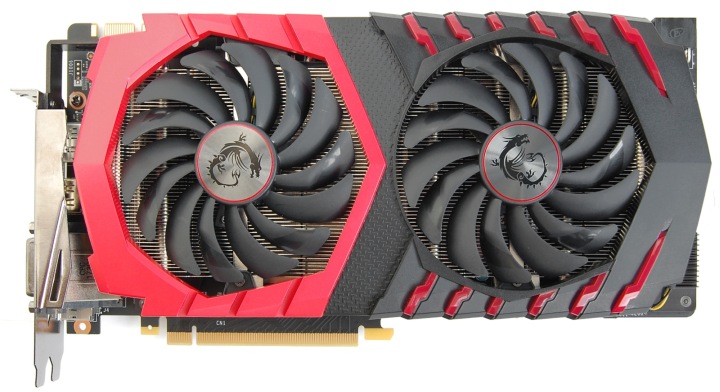

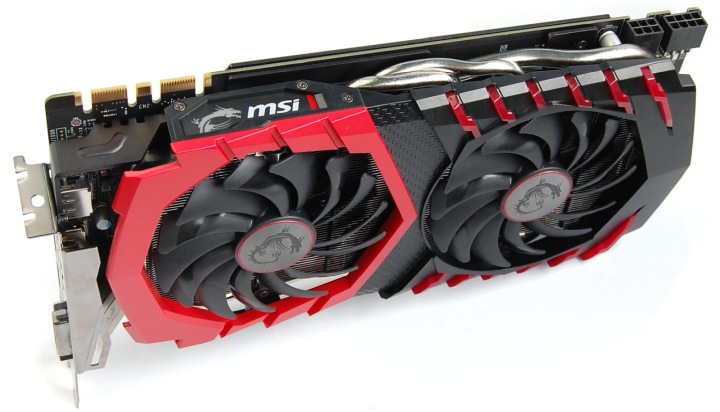

Внешне MSI GeForce GTX 1070 Ti Gaming 8G не отличается от GeForce GTX 1070 или GeForce GTX 1080 этой линейки. Крупное охлаждение занимает два слота, радиатор накрыт красно-черным корпусом с парой больших вентиляторов.

MSI GeForce GTX 1070 Ti Gaming 8G

Пластиковый кожух выполнен в ярком агрессивном дизайне стреловидной формы с засечками-зубчиками по бокам. Полная длина карты 28 см.

MSI GeForce GTX 1070 Ti Gaming 8G

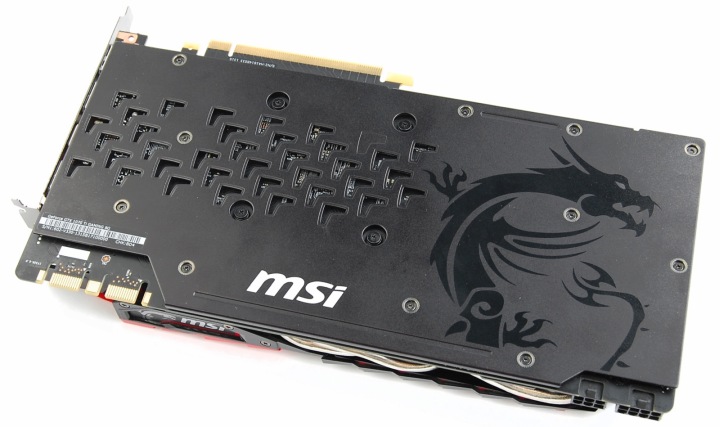

Обратная сторона защищена металлической пластиной с перфорацией в районе GPU для свободного оттока горячего воздуха от нагретого текстолита. На поверхности пластины есть стилизованное изображение дракона.

MSI GeForce GTX 1070 Ti Gaming 8G

Сбоку выглядывают толстые тепловые трубки. На боковой части кожуха есть небольшое подсвечиваемое окошко с логотипом-драконом и надписью MSI. Также подсвечиваются красные зубчики в правой части корпуса. В углу присутствует два разъема питания — на шесть и восемь контактов.

MSI GeForce GTX 1070 Ti Gaming 8G

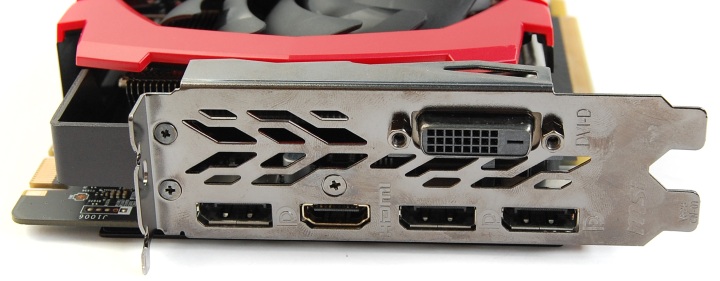

На заднюю панель вынесено пять портов для вывода изображения: три DisplayPort, один HDMI и один DVI.

MSI GeForce GTX 1070 Ti Gaming 8G

Радиатор типовой конструкции, такое же охлаждение и у других MSI Gaming. В данном случае можно говорить о полной идентичности с MSI GTX 1070 Gaming, поскольку у MSI GTX 1080 Gaming на одну тепловую трубку больше.

MSI GeForce GTX 1070 Ti Gaming 8G

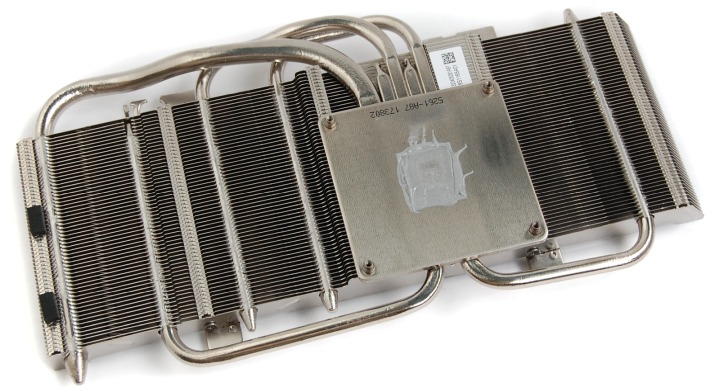

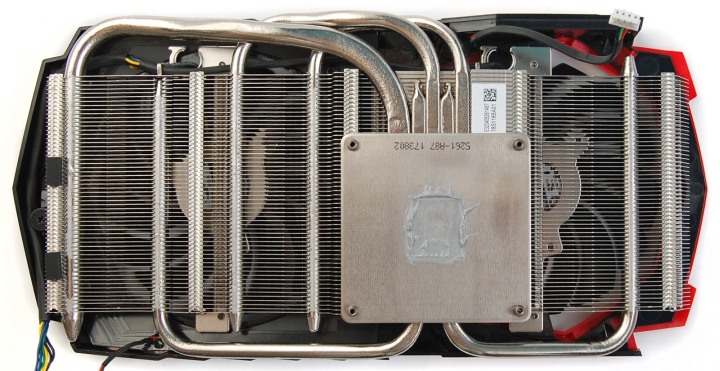

У радиатора крупное цельное основание и пять тепловых трубок. Одна из трубок рекордного диаметра 10 мм. Изгибаясь, трубки пронизывают пластины радиаторы в разных местах, равномерно распределяя тепловую нагрузку.

MSI GeForce GTX 1070 Ti Gaming 8G

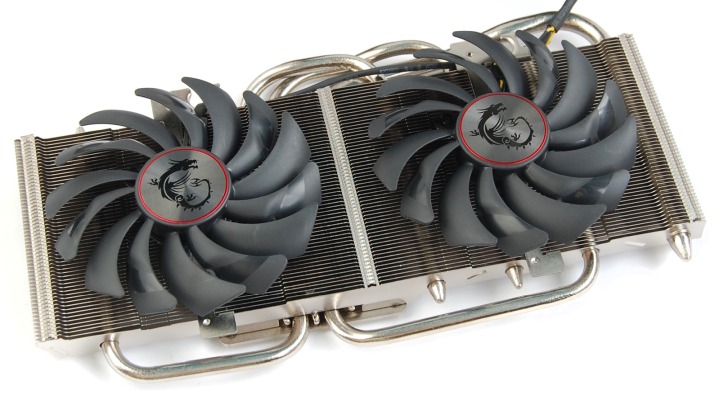

С лицевой стороны на радиатор прикручиваются два вентилятора типоразмера 100 мм, которые продувают всю конструкцию и плату.

MSI GeForce GTX 1070 Ti Gaming 8G

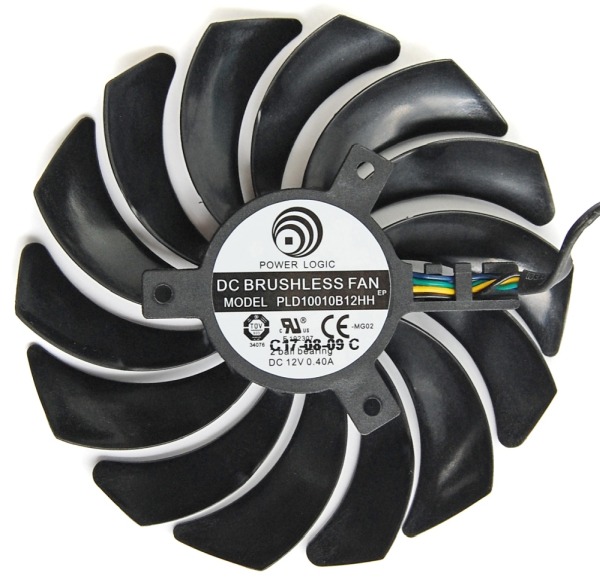

Вентиляторы Power Logic PLD10010B12HH выполнены по технологии Torx 2.0. Особая форма лопастей и их изгиб позволяют улучшить рассеивание воздушного потока и его мощность.

MSI GeForce GTX 1070 Ti Gaming 8G

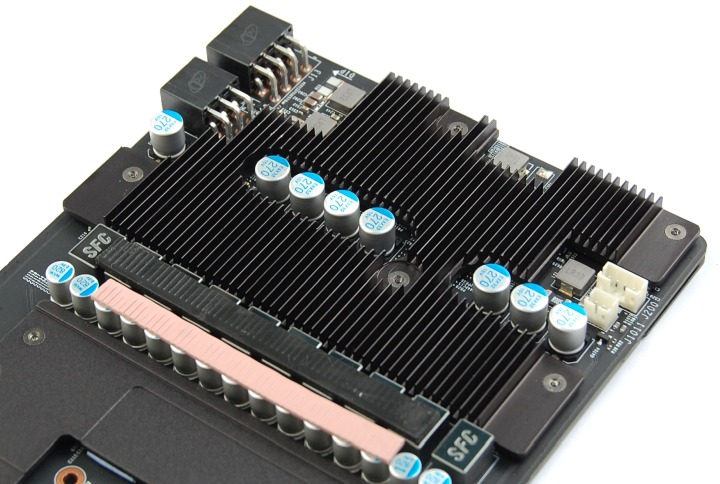

Для охлаждения электронных компонентов на плате предусмотрено два радиатора. На транзисторы питающей цепи установлен ребристый радиатор.

MSI GeForce GTX 1070 Ti Gaming 8G

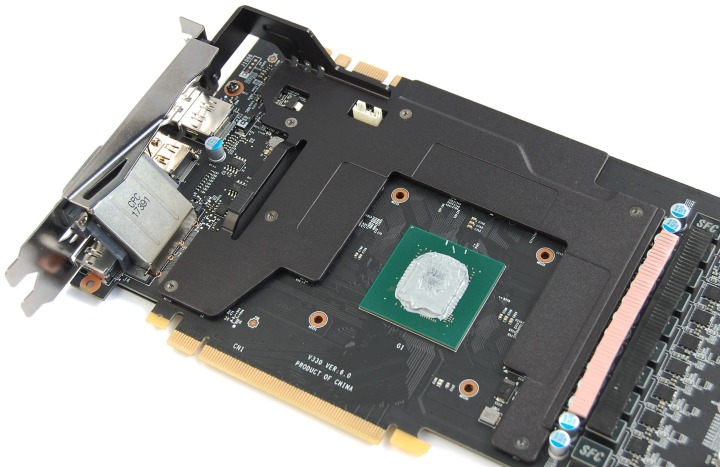

Микросхемы памяти охлаждаются отдельной пластиной. Строит отметить, что покрытие у микросхем полное, в отличие от видеокарт некоторых других производителей.

MSI GeForce GTX 1070 Ti Gaming 8G

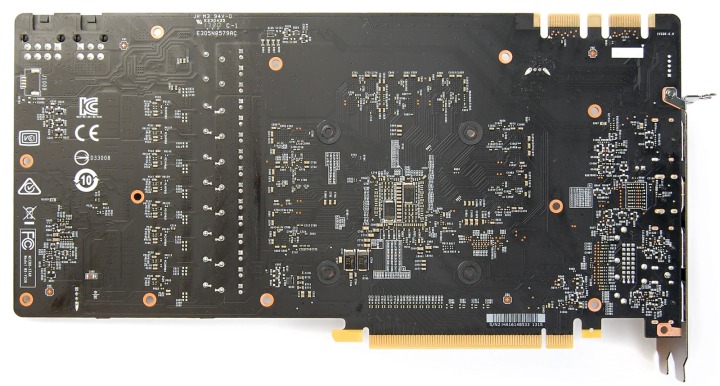

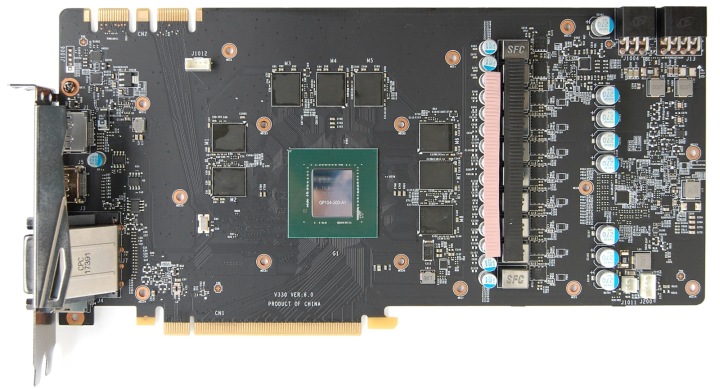

Печатная плата выполнена на базе дизайна MSI GeForce GTX 1080 Gaming X 8G.

MSI GeForce GTX 1070 Ti Gaming 8G
MSI GeForce GTX 1070 Ti Gaming 8G

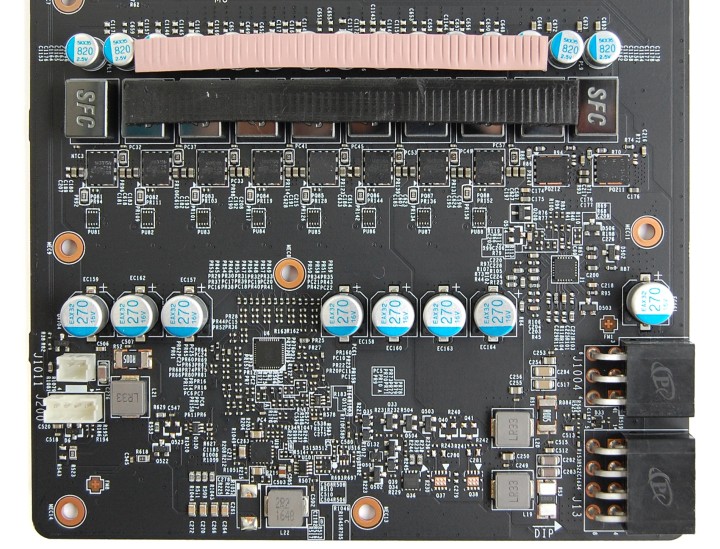

Из 10 фаз питания восемь приходится на систему питания GPU. Сверху на дросселях и конденсаторах есть упругие прокладки, которые вряд ли обеспечивают нормальный тепловой контакт, поскольку упираются в тонкие ребра радиатора.

MSI GeForce GTX 1070 Ti Gaming 8G

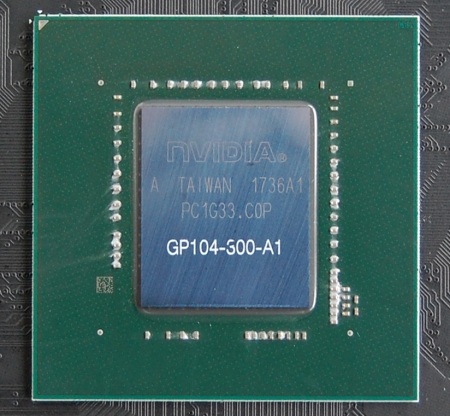

Процессор GP104-300-A1 оперирует 2432 потоковыми ядрами из 2560.

MSI GeForce GTX 1070 Ti Gaming 8G

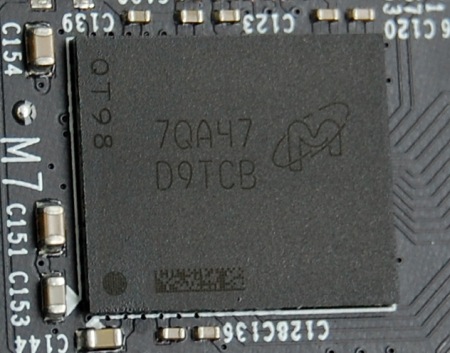

Восемь гигабайт памяти набрано аналогичным количеством микросхем Micron с маркировкой 7QA47 D9TCB.

MSI GeForce GTX 1070 Ti Gaming 8G

Как уже было сказано выше, все GeForce GTX 1070 Ti выпускаются с идентичными частотами без заводского разгона. Базовая частота ядра 1607 МГц при среднем Boost Clock 1683 МГц. Эффективная частота памяти GDDR5 отвечает 8014 МГц.

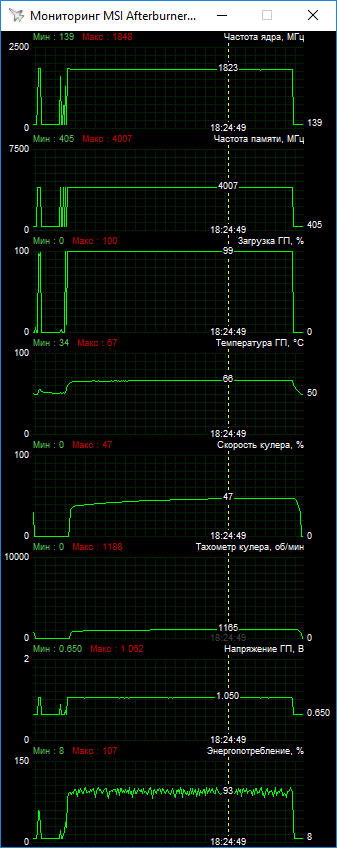

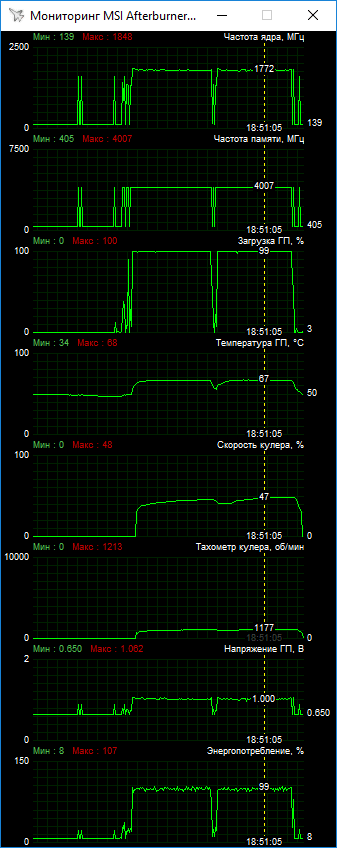

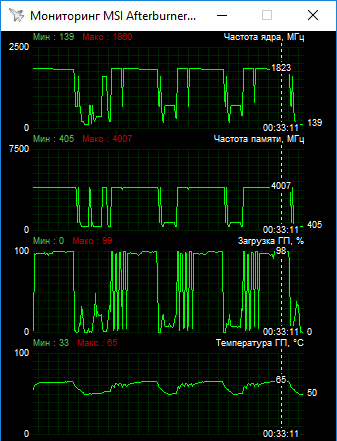

Видеокарта MSI показала реальный Boost около 1800 МГц. При постоянном 15-минутном тесте в Superposition benchmark частота GPU держалась на уровне1823 МГц с редкими просадками до 1797 МГц. Самый низкий Boost был в Project CARS 2 (высокое разрешение, дождь), тут диапазон рабочих частот ядра составил 1759–1810 МГц. Это в среднем на 25 МГц ниже частот ASUS ROG Strix GeForce GTX 1070 Ti.

MSI GeForce GTX 1070 Ti Gaming 8G MSI GeForce GTX 1070 Ti Gaming 8G

В редких играх средняя частота Boost превышала 1823 МГц. Пиковые значения достигали 1848–1860 МГц.

MSI GeForce GTX 1070 Ti Gaming 8G

При тестировании на открытом стенде с температурой внутри помещения 23–24 °C графический процессор прогревался лишь до 67–68 °C. Вентиляторы раскручивалось до 1200 об/мин, работая в тихом режиме. Это отличные показатели. Температуры ядра лишь на несколько градусов выше нагрева ASUS Strix с более крупным кулером, занимающим более двух слотов.

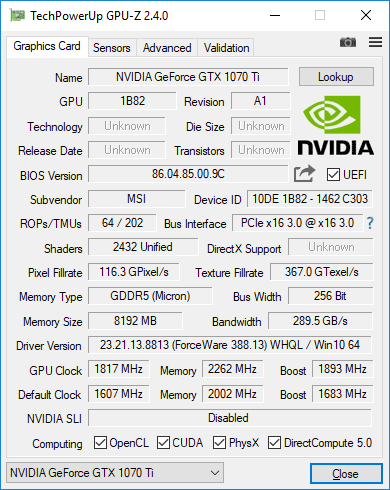

Пора проверить видеокарту на разгон. После подбора стабильных частот мы остановились на базовом значении 1817 МГц при пиковом Boost до 2076 МГц. Память смогла стабильно работать при частоте 9040 МГц.

MSI GeForce GTX 1070 Ti Gaming 8G

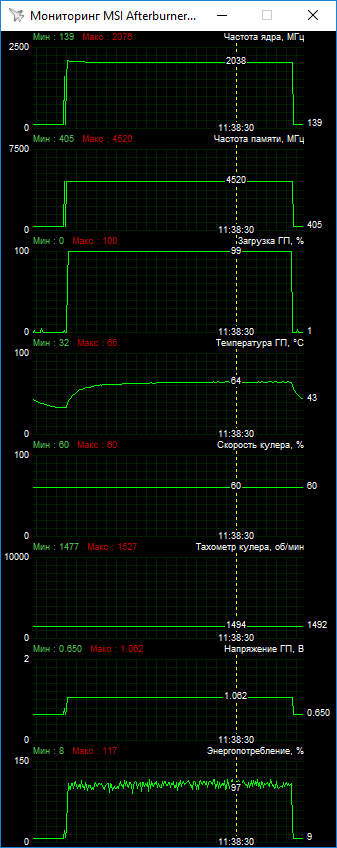

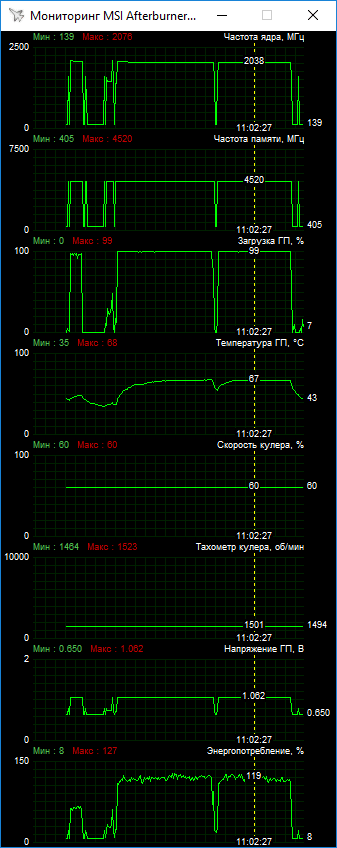

Средний Boost в игровой нагрузке составил 2038 МГц при верхних значениях до 2063 МГц (пиковое 2076 МГц). Это соответствует средним частотам Boost при разгоне ASUS. А вот по частотам памяти MSI выигрывает 130 МГц, что может обеспечить некоторое преимущество. Лимит мощности повышен до максимума, у данной модели это +33% к начальному уровню вместо обычного запаса в +20%.

MSI GeForce GTX 1070 Ti Gaming 8G MSI GeForce GTX 1070 Ti Gaming 8G

Ручная фиксация скорости вентиляторов на уровне 1500 об/мин позволила сохранить начальный уровень рабочих температур. И такая скорость не связана с высоким шумом. Так что разгон вполне подходит для повседневного использования. Конечно, внутри корпуса с плохой вентиляцией, требования к охлаждению будут выше, но потенциал охлаждения позволит добиться нужного ускорения без заметного шума.
