Тестирование GeForce GTX 1070 Ti на примере видеокарты ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

На днях компания NVIDIA представила новую видеокарту GeForce GTX 1070 Ti. Ее появление можно назвать неожиданным, поскольку линейка старших моделей уже давно сформирована и никаких обновлений до следующей серий можно было не ожидать. Но появление Radeon RX Vega 64 и Radeon RX Vega 56 явно оживило рынок, и NVIDIA решила выпустить графическую карту, которая займет нишу между GeForce GTX 1070 и GeForce GTX 1080, став прямым конкурентом для Radeon RX Vega 56. В данной статье мы рассмотрим новую видеокарту в исполнении ASUS, протестируем ее в номинале и в разгоне, сравним со старшими моделями и увидим, какова разница с GeForce GTX 1080 и Radeon RX Vega 64.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Для начала рассмотрим характеристики GeForce GTX 1070 Ti. Базируется новинка на графическом процессоре GP104 с одним деактивированным мультипроцессорным блоком SM. В итоге активно 2432 потоковых вычислительных ядра из 2560 и 152 текстурных блока из 160. Разница с вычислительных блоках с GeForce GTX 1080 лишь 5%, а разница с GeForce GTX 1070 почти 27%. По сути, перед нами слегка урезанный вариант GeForce GTX 1080. Наиболее существенное упрощение — применение памяти GDDR5 вместо GDDR5X. Модули нового типа позволяют GeForce GTX 1080 работать при эффективных частотах памяти 10000 МГц (позже вышла версия на 11000 МГц). У GeForce GTX 1070 Ti память работает при 8000 МГц, как у младшей модели. Шина памяти 256 бит, объем 8 ГБ.

Для сравнения приведем характеристики трех моделей на базе GPU GP104 в одной таблице.

Видеоадаптер GeForce GTX 1080 GeForce GTX 1070 Ti GeForce GTX 1070
Ядро GP104 GP104 GP104
Количество транзисторов, млн. шт 7200 7200 7200
Техпроцесс, нм 16 16 16
Площадь ядра, кв. мм 314 314 314
Количество потоковых процессоров 2560 2432 1920
Количество текстурных блоков 160 152 120
Количество блоков рендеринга 64 64 64
Частота ядра, МГц: Base-Boost 1607-1733 1607-1683 1506-1683
Шина памяти, бит 256 256 256
Тип памяти GDDR5X GDDR5 GDDR5
Частота памяти, МГц 10010 8000 8000
Объём памяти, ГБ 8192 8192 8192
Поддерживаемая версия DirectX 12_1 12_1 12_1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 180 180 150

Согласно заявленным характеристикам у GeForce GTX 1070 Ti частоты ядра максимально близки к характеристикам GeForce GTX 1080 — чуть меньше средняя частота Boost, зато базовое значение на 100 МГц выше частоты GeForce GTX 1070. Судя по обзорам реальные показатели Boost при игровой нагрузке у GeForce GTX 1070 Ti повыше частот GeForce GTX 1080, что было характерно и для GeForce GTX 1070. Заявлен TDP на уровне 180 Вт. Относительно конкурентных решений AMD Radeon RX Vega это весьма низкое значение.

GeForce GTX 1070 Ti имеет референсный вариант, который повторяет GeForce GTX 1080/1070 Founders Edition. Но такая видеокарта не будет присутствовать в розничной продаже, вы сможете ее наблюдать лишь в некоторых обзорах. Рынок займут многочисленные нереференсные вариации с разным охлаждением.

GeForce GTX 1070 Ti

Особенностью серии GeForce GTX 1070 Ti стала полная унификация частот. NVIDIA ограничила возможности партнеров по выпуску ускоренных версий, поэтому GeForce GTX 1070 Ti выпускаются без заводского разгона. Все модели новой серии работают при одинаковых частотах и предлагают одинаковую производительность. Это вполне понятно, если взглянуть на минимальную разницу со старшей видеокартой. Повышение частот легко превратит GeForce GTX 1070 Ti в GeForce GTX 1080, а такой внутренний конкурент более дорогим картам не нужен. При этом производители нашли некоторый способ обойти ограничение за счет программных настроек. Уже давно практикуется применение разных программных профилей, которые переключаются через фирменные приложения. И некоторые GeForce GTX 1070 Ti имеют такие программные профили с заводским разгоном. Но еще больше из них можно выжать при ручном разгоне. Главная задача такого разгона вполне очевидна — нагнать или даже обогнать GeForce GTX 1080. И далее мы увидим, что это вполне выполнимо.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

На данный момент ASUS предлагает три версии GeForce GTX 1070 Ti — одну видеокарту с кулером турбинного типа и две модели ROG Strix. Последние различаются лишь в программных профилях и, по сути, являются идентичными вариантами. В нашем тестировании примет участие модель ROG-STRIX-GTX1070TI-A8G-GAMING, которая занимает верхнюю ступеньку в иерархии ASUS.

Поставляется в крупной коробке, которая выполнена в едином визуальном стиле с другими продуктами ROG Strix.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Сама видеокарта зафиксирована во внутренней черной коробке. Весь набор аксессуаров ограничивается диском с программным обеспечением и дополнительным стяжками-липучками для фиксации проводов внутри компьютера.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Рассматриваемая видеокарта напоминает ASUS ROG Strix GeForce GTX 1070 — большие габариты, крупный кулер на три вентилятора.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Полная длина видеокарты 30 см. Толстая система охлаждения занимает более двух слотов. Сверху радиатор накрыт строгим черным кожухом, но вдоль прорезей по краям тянется светодиодная лента, в рабочем состоянии корпус подсвечивается.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Обратная сторона закрыта металлической пластиной с прорезями в районе крупных элементов, винтов и контактных площадок.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

GeForce GTX 1070 Ti поддерживает технологию SLI и имеет соответствующие разъемы. Напомним, что в поколении Pascal конфигурации SLI официально поддерживаются только старшими видеокартами.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

В углу расположен один разъем питания на восемь контактов. Старшая модель GeForce GTX 1080 уже предусматривает два разъема.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

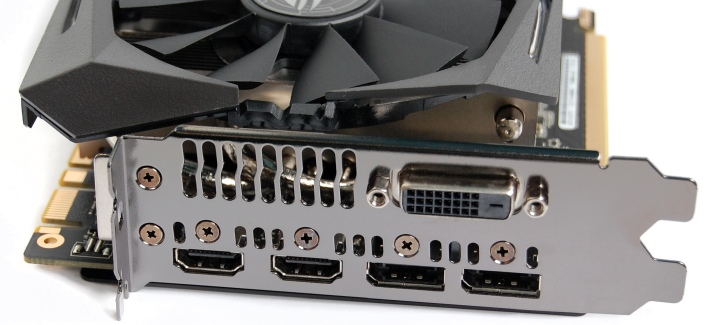

ASUS оснащается пятью разъемами для вывода изображения: два HDMI, два DisplayPort и один DVI.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Для охлаждения используется последняя версия кулера DirectCU без прямого контакта с большим ровным основанием. Практика перехода на такое основание показала, что данная конструкция эффективнее, и ASUS теперь использует ее во всех новых решениях.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Сквозь основание проходит шесть тепловых трубок.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Радиатор состоит из двух секций пластин. Один блок пластин расположена над основанием, другой висит на трубках и имеет еще контактную площадку для элементов узла питания. Единый радиатор используется для охлаждения графического чипа и силовых транзисторов. Большая упругая термопрокладка обеспечивает плотный прижим не только к поверхности транзисторов, но и ко всем элементам вокруг них.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Сверху на радиатор установлена тонкая рамка с тремя вентиляторами типоразмера 90 мм.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Микросхемы памяти охлаждаются частично. Эту роль выполняет небольшая изогнутая пластина.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Пластина, которая прикрывает обратную сторону платы, не является радиатором, она защищает поверхность и придает жесткость всей конструкции. У края под пластиной расположен крупный светодиодный блок, благодаря которому реализован большой светящийся логотип на корпусе. Он подключается коротким кабелем к плате.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Печатная плата базируется на дизайне ASUS ROG Strix GeForce GTX 1070 с минимальными изменениями. Например, в питающей цепи ядра распаяно больше конденсаторов. Применяются высококачественные электронные компоненты, которые ASUS задействует в топовых продуктах.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition
ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Графический процессор запитан от шести фаз, память GDDR5 от одной фазы. В районе силовых элементов виден сальный отпечаток от термопрокладки, что говорит о хорошем прижиме. И это даже отлично, получается, что радиатор охлаждает всю горячую зону узла питания.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Полная маркировка процессора GP104-300-A1. Восемь гигабайт памяти набрано аналогичным количеством микросхем Micron с маркировкой 7QA47 D9TCB.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

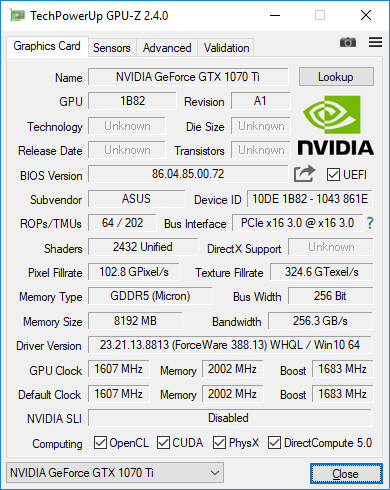

Рабочие частоты строго соответствуют стандартным спецификациям. Базовая частота ядра 1607 МГц, средний Boost Clock 1683 МГц, эффективная частота памяти 8008 МГц.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Кроме заводских установок видеокарта поддерживает еще программный профиль OC Mode с частотами ядра 1683/1759 МГц. Для переключения нужно установить приложение ASUS GPU Tweak.

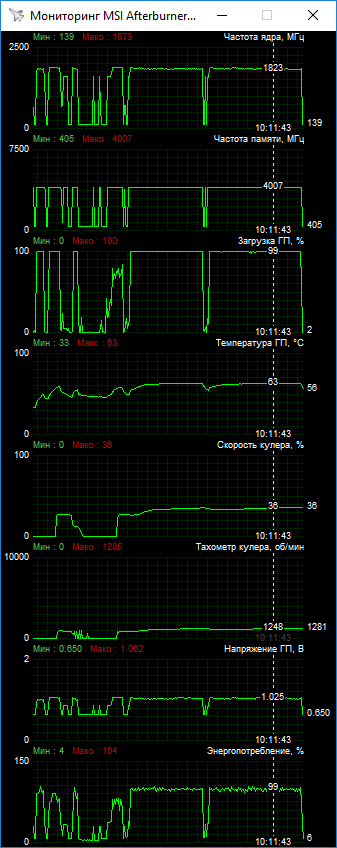

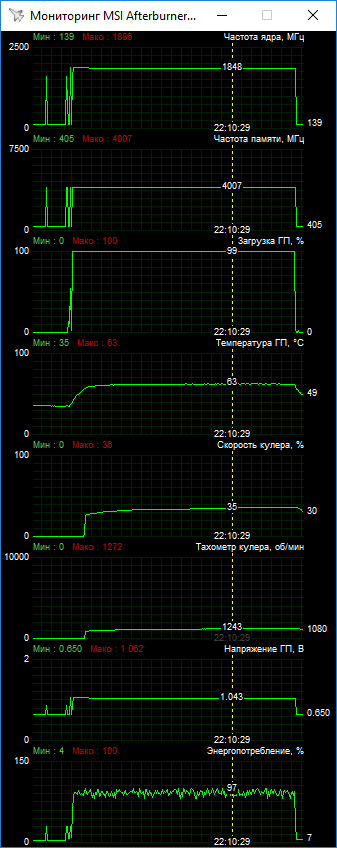

Мы ограничимся тестами при начальных установках и при ручном разгоне. Тестирование проходило на открытом стенде при 23 °C внутри помещения. В таких условиях при игровой нагрузке графический процессор прогревался лишь до 63 °C. Преодолеть эту планку нагрева видеокарта не смогла при постоянном 15-минутном тесте в Superposition benchmark (левый нижний скриншот). Частота Boost в играх держалась в пределах 1848–1860 МГц с краткими пиковыми всплесками до 1886 МГц. В некоторых играх было периодическое снижение частот до 1810–1823 МГц. Наиболее сильные просадки были в Project CARS 2, что проиллюстрировано на нижнем правом скриншоте.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Максимальная скорость вращения вентилятора 1250–1280 об/мин. Шум крайне низкий, в работе ASUS ROG Strix обеспечивает полный акустический комфорт. В более жестких эксплуатационных условиях внутри корпуса или при более высокой температуре окружения нагрев и скорость вентиляторов могут быть выше, но на фоне наших результатов ясно, что видеокарта в любом случае обеспечит низкие рабочие температуры при минимальном шуме.

Самые дешевые версии GeForce GTX 1070 Ti с простым охлаждением из-за более серьезного нагрева и достижения пороговой температуры в 83 °C могут показывать более сильные просадки частот. Но обзоры референсных GeForce GTX 1070 Ti в Интернете показывают, что их частоты близки к уровню частот ASUS, и в среднем выше 1800 МГц. То есть все GeForce GTX 1070 Ti действительно одинаковы по начальной производительности, поэтому результаты видеокарты ASUS будут соответствовать результатам других моделей. Если дешевые версии и будут как-то проигрывать в средних показателях производительности, то с мизерной разницей.

Примечательно, что референсные GeForce GTX 1080 показывают вариативный Boost с явным просадками ниже 1800 МГц. В некоторых условиях это может частично компенсировать разницу в 5% по вычислительным блокам. Как было сказано выше, основной разрыв между GeForce GTX 1070 Ti и GeForce GTX 1080 в частотах памяти. Можно ли это компенсировать разгоном?

Все GeForce GTX 1070, прошедшие через нас, легко преодолевали рубеж в 9 ГГц по частоте памяти. Но рассматриваемая видеокарта не смогла стабильно работать при таком разгоне. Пришлось остановиться на частоте памяти 8910 МГц. Разгон GPU можно назвать типичным для этих чипов. Мы достигли базового значения 1797 МГц при пиковом Boost до 2088 МГц.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

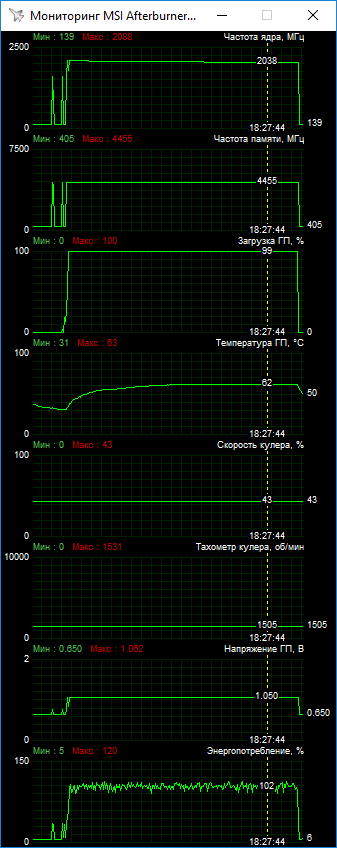

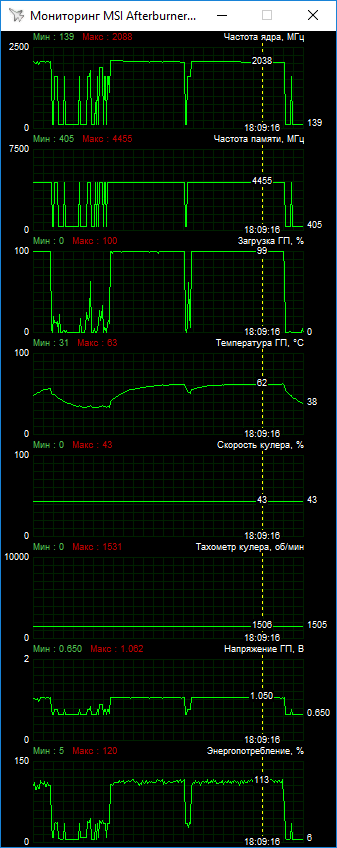

Разгон сопровождался повышением лимита мощности до максимального значения (это +20%). При игровой нагрузке частоты ядра держались в диапазоне 2038–2050 МГц, в самых тяжелых играх были редкие просадки до 2025 МГц. Это неплохой результат на уровне нереференсных GeForce GTX 1070/1080.

ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition

Зафиксировав скорость вентиляторов на 1500 об/мин, мы добились сохранения нагрева на уровне 63 °C. Для разогнанного GPU GP104 это отличный результат. Главное, что удалось сохранить низкий уровень шума и акустический комфорт.
