Radeon HD 5750 и HD 5770. Часть 1: Архитектура, обзор карт и экспресс-тестирование

Gigabyte GV-R577D5-1GD-B

Данная модель поставляется в большой массивной коробке с изображением «кибер-медуз».

Gigabyte GV-R577D5-1GD-B

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник питания «2molex–PCI-E»;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкция по установке.

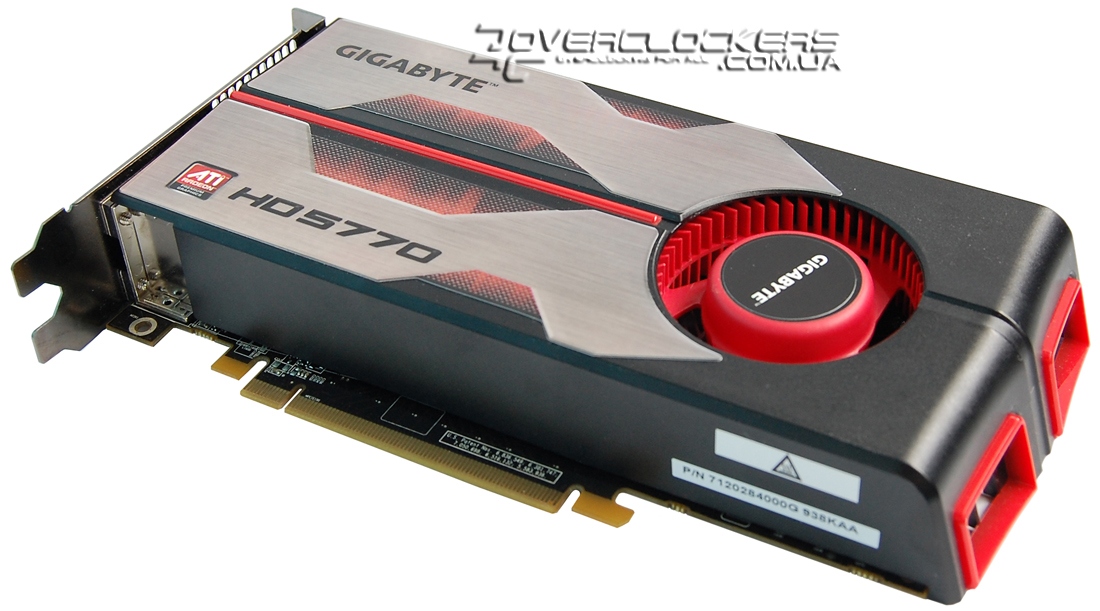

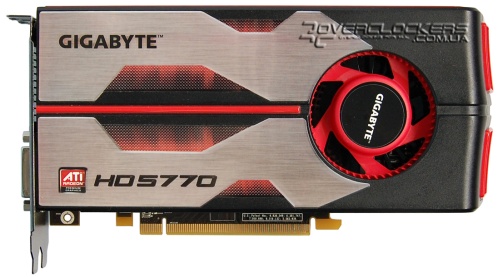

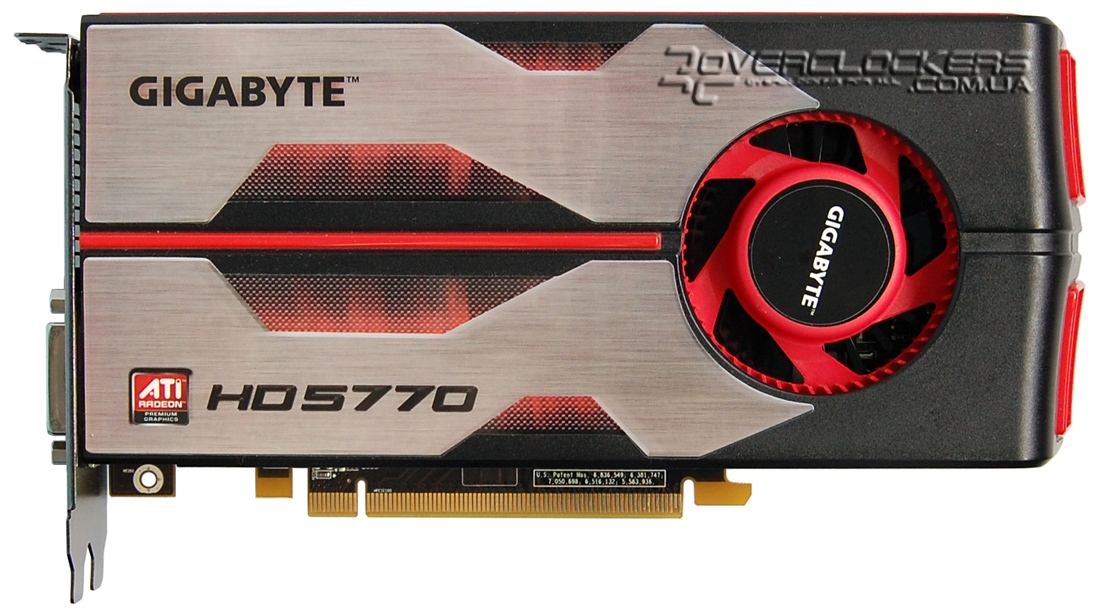

Перед нами самый типичный референсный представитель новой серии. О принадлежности видеокарты к компании Gigabyte говорит лишь наклейка на пластиковом кожухе системы охлаждения и логотип на вентиляторе. Внешнее исполнение довольно оригинальное. Вроде бы и простая прямоугольная форма, но красные пластиковые вставки делают вид более эффектным.

Gigabyte GV-R577D5-1GD-B
Gigabyte GV-R577D5-1GD-B

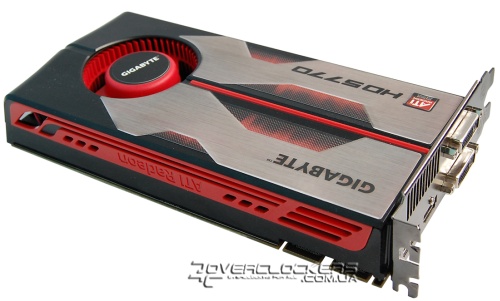

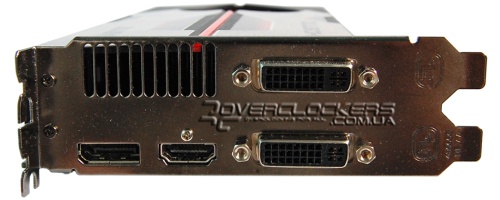

На задней панели расположены два DVI, и по одному HDMI и DisplayPort.

Gigabyte GV-R577D5-1GD-B

Длина видеокарты 20,5 см, что немного больше чем у Radeon HD 5750. Выполнена она на характерном для эталонных продуктов текстолите черного цвета. Питание осуществляется за счет шестиконтактного разъема, а для подключения нескольких карт в режиме CrossFireX предусмотрена пара интерфейсов возле планки с периферийными разъемами.

Gigabyte GV-R577D5-1GD-B

Gigabyte GV-R577D5-1GD-B

Хотя система охлаждения построена по принципу турбины, но полный «выхлоп» горячего воздуха за пределы корпуса она не осуществляет. Да и, несмотря на массивный внешний вид, сам радиатор занимает немного места.

Gigabyte GV-R577D5-1GD-B

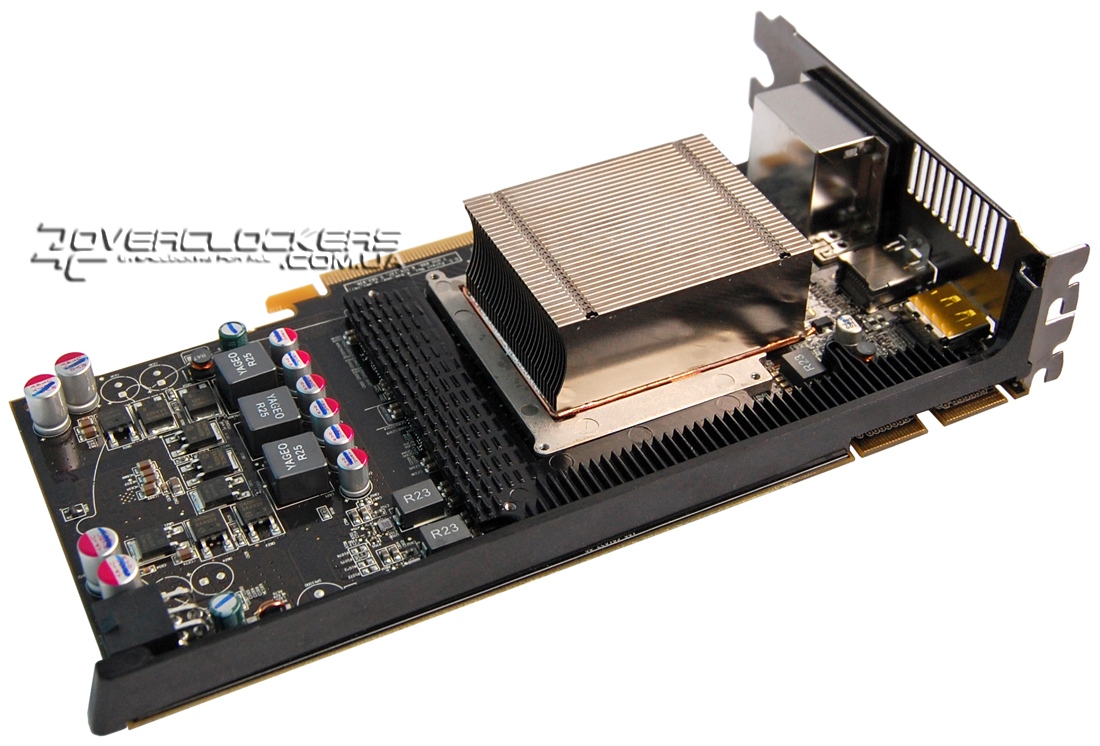

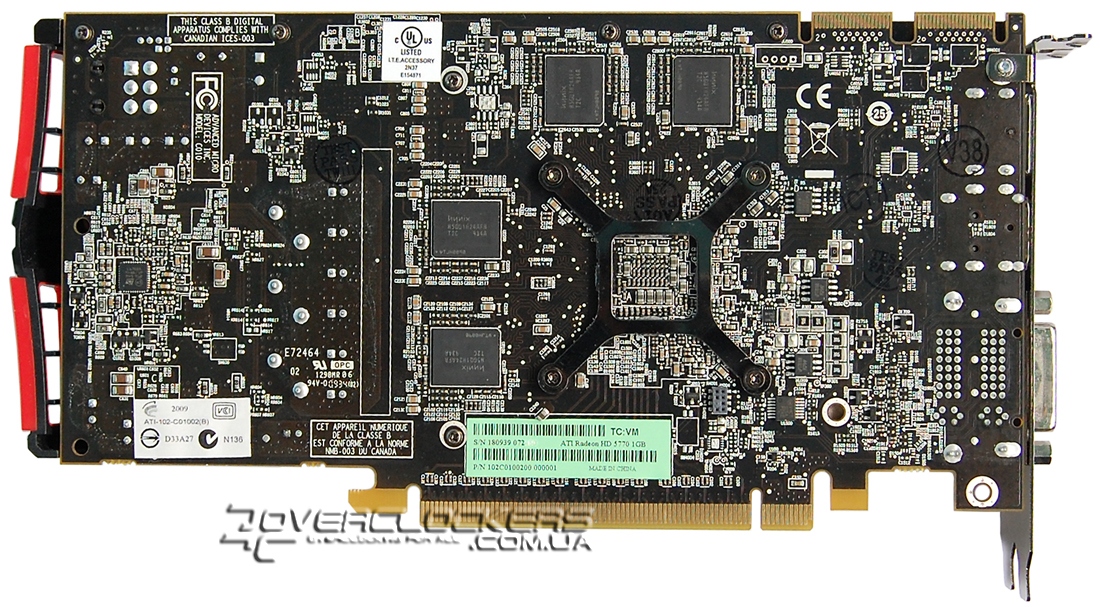

Кроме радиатора графического ядра общая конструкция включает Т-образный черный радиатор, контактирующий с микросхемами памяти (расположенными с лицевой стороны платы) и выступающий заодно в роли ребра жесткости.

Gigabyte GV-R577D5-1GD-B

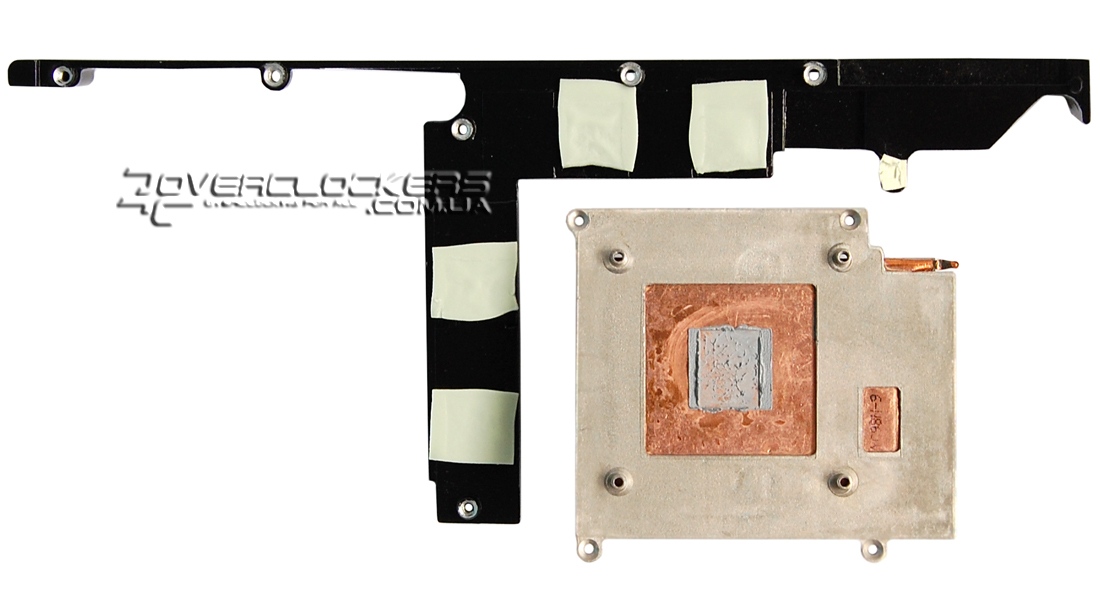

Радиатор GPU имеет простую форму — тонкие алюминиевые ребра напаяны на медное основание, сбоку которого можно увидеть конец медной трубки. По толщине основания не похоже, что там используется обычная тепловая трубка. Да и какой смысл в ней, когда она не пронизывает дополнительно ребра радиатора и при небольшой площади «пяточка»? В таком случае простая медная пластина была бы не хуже, чем этот теплосъемник. Возможно, перед нами испарительная камера, знакомая нам по продуктам Sapphire серии Vapor-X, но никаких точных подтверждений этому предположению нет.

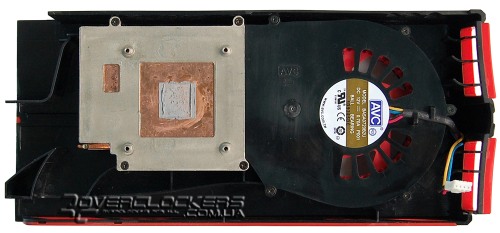

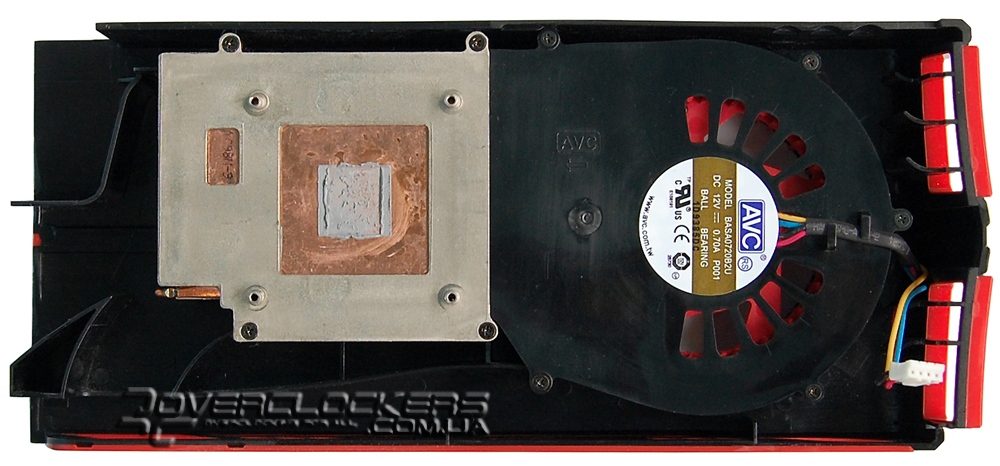

Оценить габариты радиатора относительно самой карты вы можете по следующему фото:

Gigabyte GV-R577D5-1GD-B

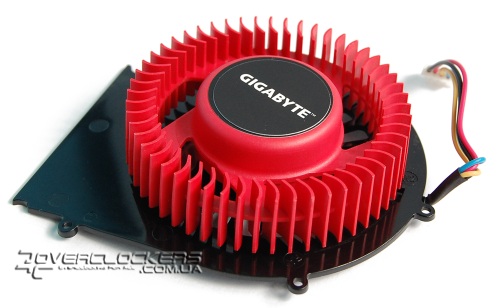

Ну а продувается все таким вот радиальным вентилятором:

Gigabyte GV-R577D5-1GD-B

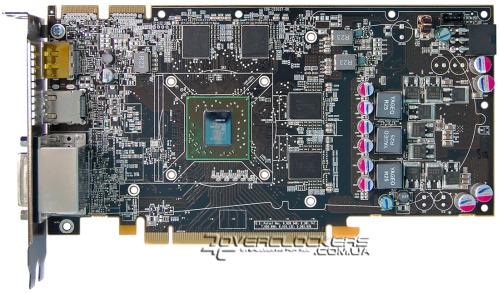

Фотография платы с демонтированной системой охлаждения приведена ниже. Система питания ядра построена по трехфазной схеме (как и у младшей модели).

Gigabyte GV-R577D5-1GD-B

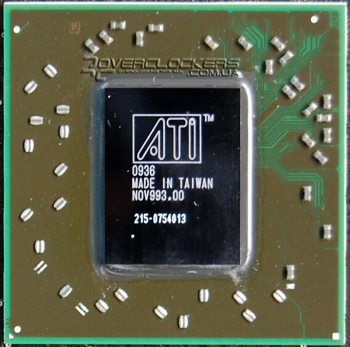

Графический чип RV840 с 800 потоковыми процессорами собственной персоной:

RV840

Используются микросхемы памяти Hynix H5GQ1H24AFR-T2C, рассчитанные на частоту 5 ГГц.

Hynix H5GQ1H24AFR-T2C

Как и в случае с GV-R575D5-1GD производитель заявляет о поддержке рассматриваемой картой интерфейса PCI-E 2.0 вместо PCI-E 2.1, предусмотренного стандартными спецификациями для серии Radeon HD 5000.

Частоты данного видеоадаптера соответствуют рекомендованным 850 и 4800 МГц для ядра и памяти. В 2D частоты снижаются до 157/1200 МГц.

Gigabyte GV-R577D5-1GD-B

Стандартная турбина вполне неплохо справляется с охлаждением. В простое температура меньше 50 °C, при этом уровень шума незначительный. А вот под нагрузкой небольшой гул системы охлаждения уже заметен (ASUS EAH5750 Formula все равно погромче будет). Максимальная температура в стресс-тесте Fur Rendering Benchmark в разрешении 1680х1050 составила 72 °C (при 20 °C в помещении), в обычных играх нагрев чуть меньше.

Gigabyte GV-R577D5-1GD-B

У Radeon HD 5770 есть возможность регулировать напряжение на GPU, что поможет достигнуть еще больших частот в разгоне. Узаконенный вольтмод доступен в утилите MSI Afterburner. Кстати, изначально драйвера ограничивают разгон предельными значениями 960 и 5780 МГц для ядра и памяти, соответственно. Для снятия ограничения в MSI достаточно в файле MSIAfterburner.cfg значение параметра «EnableUnofficialOverclocking = 0» поменять на «1». Сама программа показывает начальное напряжение 1,125 В, хотя мониторинг GPU-Z демонстрирует 1 В. Предельное напряжение, которое можно выставить — 1,35 В.

Мы добились стабильной рабочей частоты ядра в 1010 МГц при напряжении 1,25 В. Обороты вентилятора для улучшения охлаждения были принудительно зафиксированы на 90 %. Дальнейшее поднятие напряжения не имело практической пользы, потому как полной стабильности на более высоких частотах добиться не удавалось. Память GDDR5 разогналась до 1388 МГц (эффективные 5552 МГц). Это заметно выше, чем у рассмотренных младших моделей. И это при том, что у карты GV-R575D5-1GD используются точно такие же чипы Hynix, что и у GV-R577D5-1GD-B, вот только подсистема питания у нее слабее относительно старшего собрата.

Gigabyte GV-R577D5-1GD-B

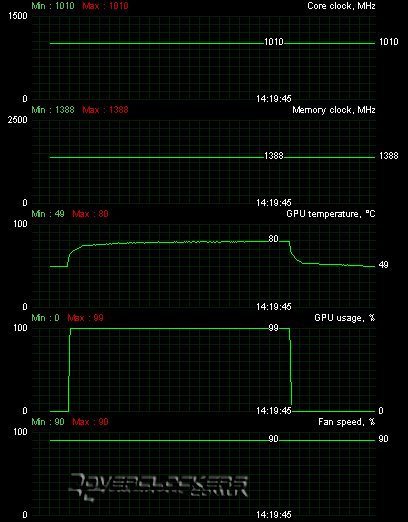

В таком режиме при максимальных оборотах кулера ядро прогревалось до 80 °C только в тесте Fur Rendering Benchmark, в играх температура была еще ниже.
