Radeon HD 5750 и HD 5770. Часть 1: Архитектура, обзор карт и экспресс-тестирование

Мы рассмотрим три видеокарты на базе нового GPU RV840. Старшая серия будет представлена одной моделью, а младшая — двумя версиями от разных производителей и с различным объемом памяти. Мы не только сравним эти видеокарты с ближайшими ценовыми конкурентами, но и выясним, насколько еще актуальны 512 МБ и имеет ли смысл покупка современных видеоускорителей среднего класса с таким объемом. Список моделей, которые будут фигурировать в данном материале следующий:
  • ASUS EAH5750 FORMULA/DI/512MD5;
  • Gigabyte GV-R575D5-1GD;
  • Gigabyte GV-R577D5-1GD-B.

ASUS EAH5750 FORMULA/DI/512MD5


Серия Radeon HD 5750 у нас представлена двумя адаптерами от компаний ASUS и Gigabyte. Первой мы рассмотрим более дешевую модель EAH5750 Formula, оснащенную 512 МБ видеопамяти.

ASUS EAH5750 FORMULA/DI/512MD5

Видеоадаптер упакован в красочную коробку с откидной крышкой, под которой сквозь прозрачное окошко видно саму карту. Коробка испещрена надписями, информирующими об особенностях и преимуществах конструкции этой модели.

ASUS EAH5750 FORMULA/DI/512MD5
ASUS EAH5750 FORMULA/DI/512MD5

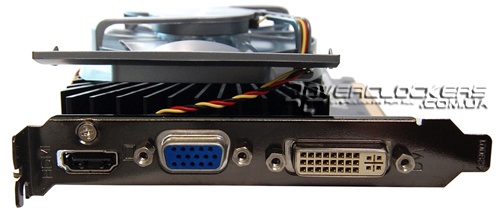

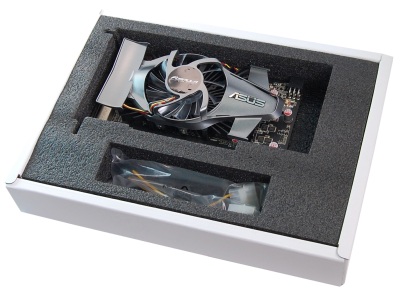

Внутри упаковки кроме самой видеокарты находится переходник питания, диски с драйверами и инструкциями. Комплект небогатый, но особой необходимости в каких-то дополнительных переходниках нет, так как на задней панели уже имеются все основные интерфейсы — D-Sub, DVI, HDMI.

ASUS EAH5750 FORMULA/DI/512MD5

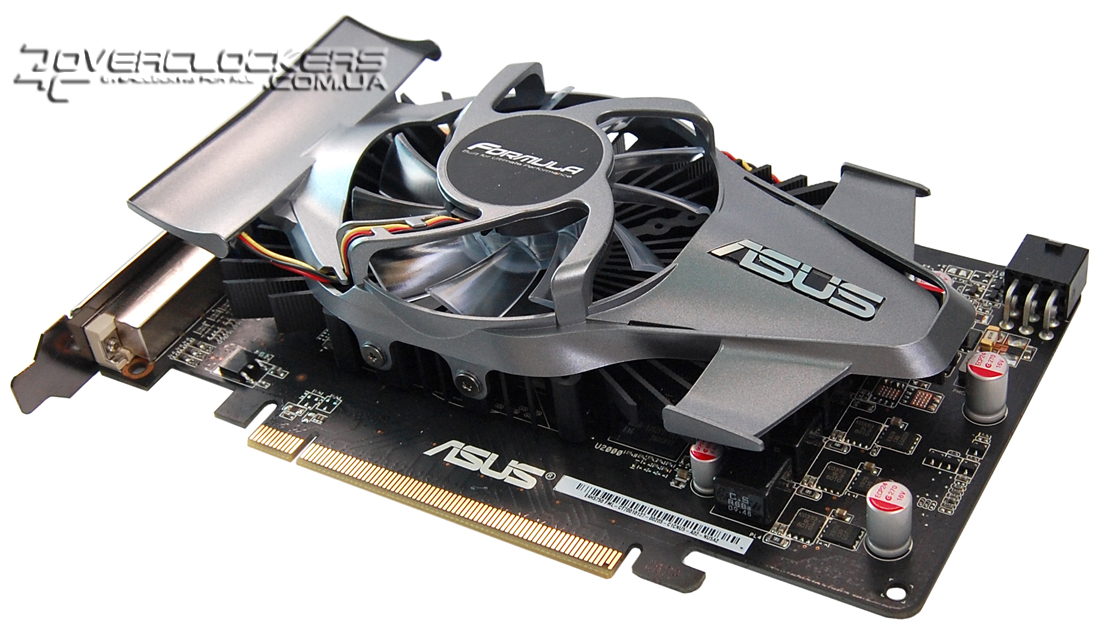

Мы уже знакомили вас с видеокартой Radeon HD 4770 из серии Formula. Представители этого семейства отличаются в основном необычным внешним видом и стилизацией под болид Формулы-1. А вот повышенными частотами или выдающимся разгоном такие видеокарты, несмотря на свое «гоночное» имя, не радуют, демонстрируя такой же разгонный потенциал, что и референсные представители.

ASUS EAH5750 FORMULA/DI/512MD5

ASUS EAH5750 FORMULA/DI/512MD5

ASUS EAH5750 FORMULA/DI/512MD5

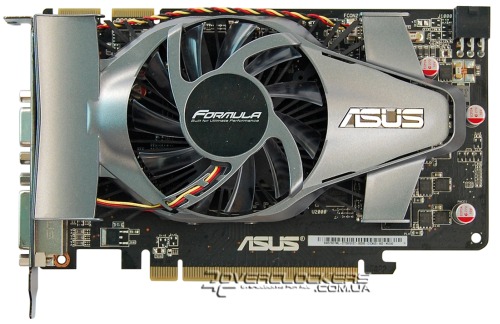

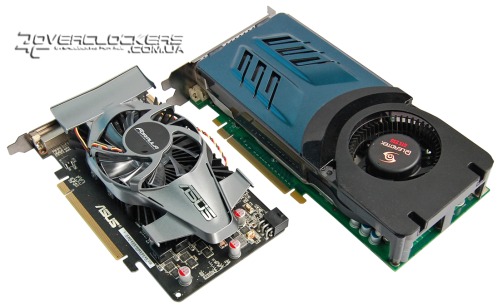

Плата небольшая и габаритами не отличается от референса. В сравнении с одним из своих конкурентов GeForce GTS 250 данный адаптер кажется совсем крошечным.

ASUS EAH5750 FORMULA/DI/512MD5

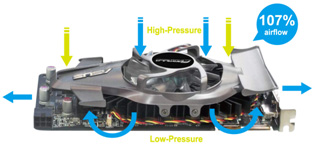

Система охлаждения кроме броского внешнего вида обладает и некоторыми практическими преимуществами относительно стандартного эталонного кулера, устанавливаемого на карты этой серии. По заявлению производителя специфичная форма крышки системы охлаждения помогает равномернее распределить воздушный поток, который обдувает всю поверхность платы.

ASUS EAH5750 FORMULA/DI/512MD5

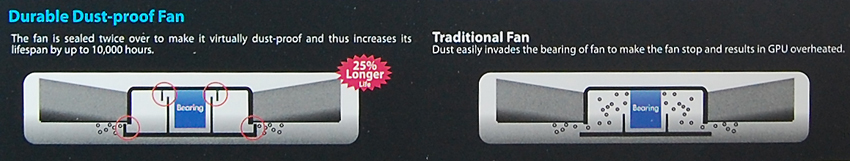

Вентилятор имеет особую пылезащищенную конструкцию ротора, что продлевает его срок службы.

ASUS EAH5750 FORMULA/DI/512MD5

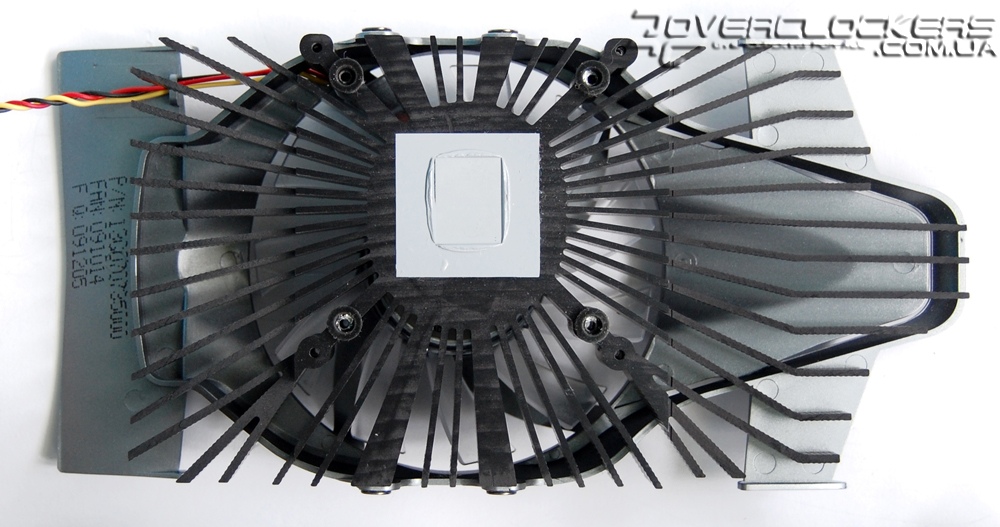

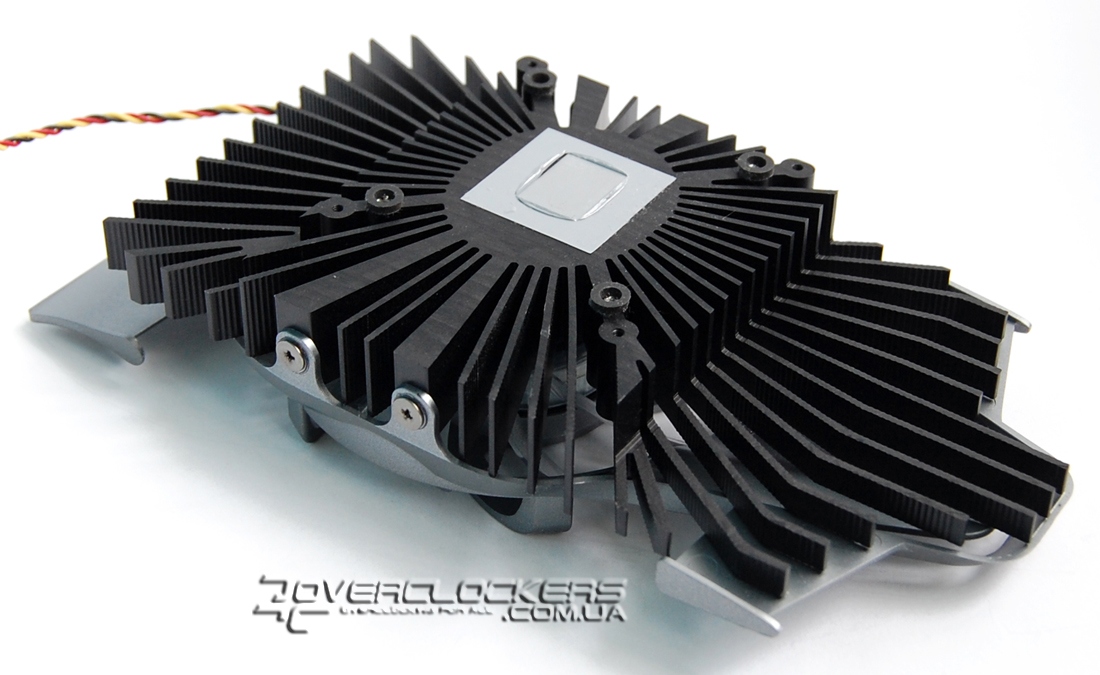

Алюминиевый радиатор состоит из множества расходящихся в стороны пластин, образующих подобие «звезды». Ребра имеют рифленую поверхность, увеличивающую площадь рассеивания. Производитель заявляет о том, что данная система охлаждения эффективнее референсной на 14%. И действительно, температура чипа в работе довольно низкая, но и шум кулера высоковат.

ASUS EAH5750 FORMULA/DI/512MD5

ASUS EAH5750 FORMULA/DI/512MD5

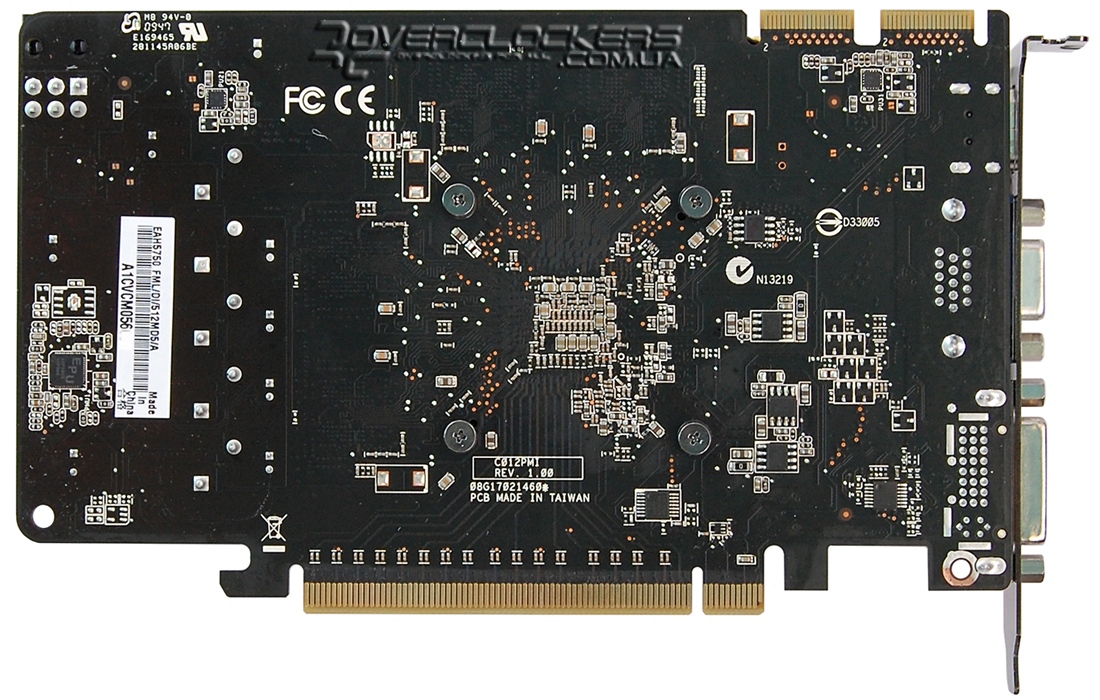

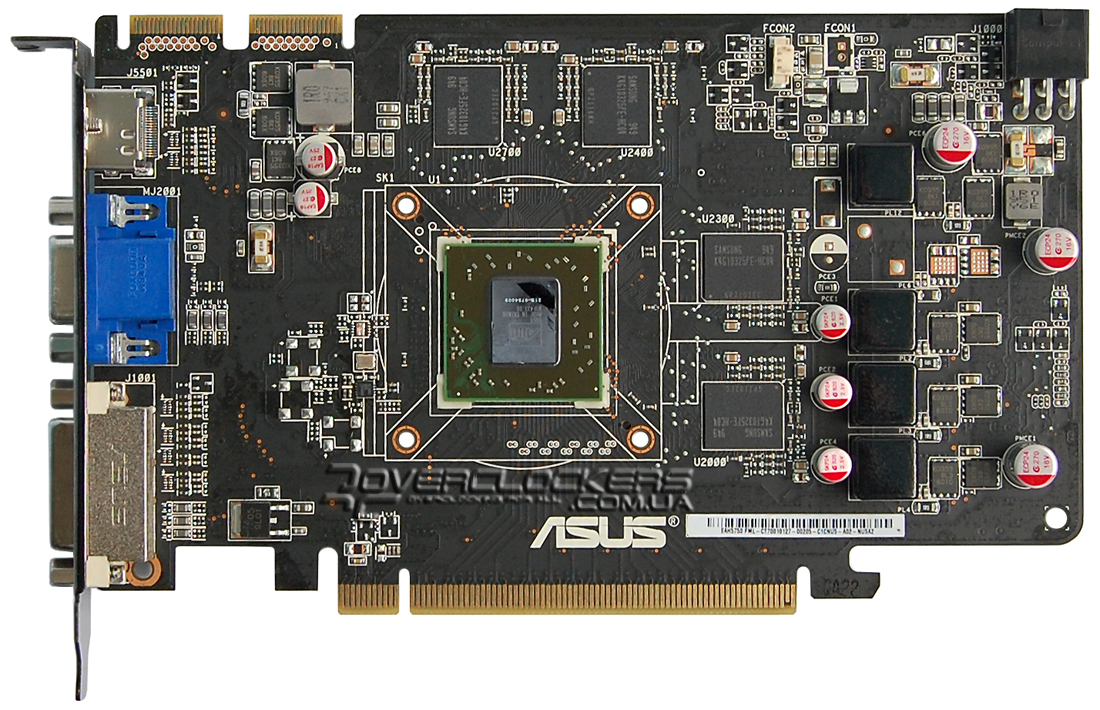

Разводка платы немного отличается от стандартной. Бросается в глаза черный цвет текстолита, характерный больше для продуктов компании XFX, который выглядит очень солидно.

ASUS EAH5750 FORMULA/DI/512MD5

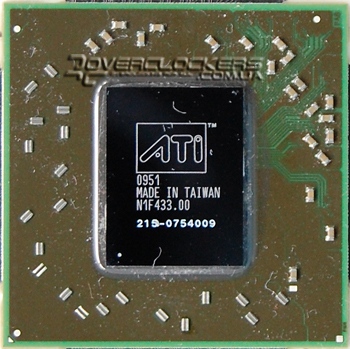

А вот и сам чип RV840, площадью всего лишь 166 кв. мм:

Juniper RV840

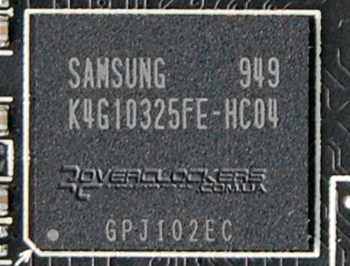

На акселераторе распаяно четыре микросхемы памяти Samsung K4G10325FE-HC04, которые рассчитаны на рабочую частоту в 5 ГГц QDR, что выше номинальных 4,6 ГГц для этой карты. Так что небольшой «запас» для разгона памяти еще имеется.

Samsung K4G10325FE-HC04

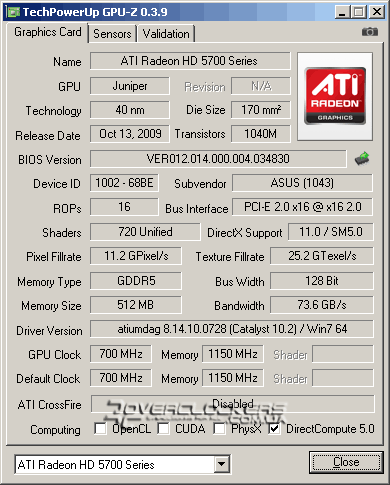

Видеокарта функционирует на положенных ей частотах — 700/4600 МГц (ядро/память).

ASUS EAH5750 FORMULA/DI/512MD5

Для мониторинга и разгона видеоадаптеров этой серии лучше всего использовать утилиту MSI Afterburner. Если вы привыкли к Riva Tuner, то можно добавить поддержку данной модели и в эту утилиту. Для этого в файле RivaTuner.cfg необходимо в строке «RV770=9440h-9442h, 944Ch» дописать идентификатор «68BEh». Но рассчитывать на точные данные мониторинга после этого не стоит.

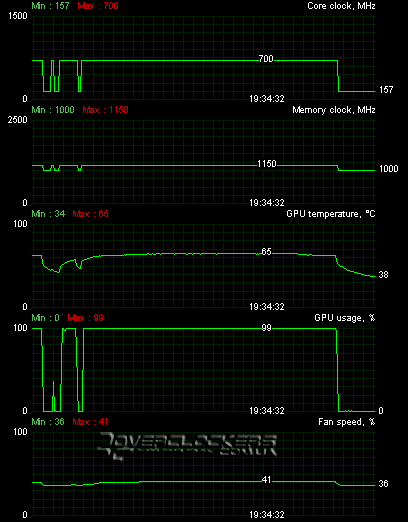

В простое частота GPU снижается до 157 МГц. Температура в 2D не достигала и 40 °C, в 3D-приложениях поднималась примерно до 60 °C (при 20 °C в помещении). В течение двенадцатиминутного прогрева стресс-тестом Fur Rendering Benchmark при разрешении 1680х1050 ядро разогрелось лишь до 65 °C.

ASUS EAH5750 FORMULA/DI/512MD5

Как мы отметили выше, система охлаждения не отличается тихим нравом. И хотя по данным мониторинга вентилятор работает на 36-40% от своего максимума, шум очень заметен.

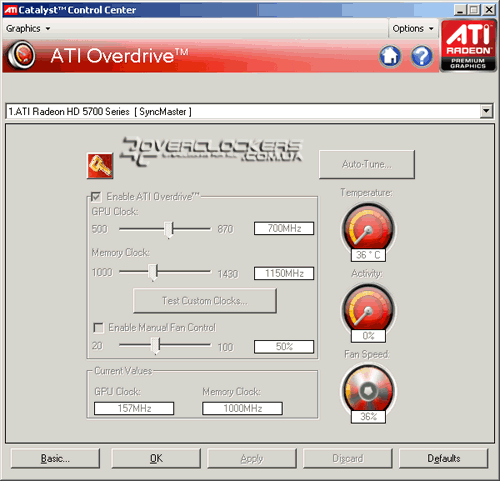

Для разгона, кроме уже упоминавшейся программы MSI Afterburner, можно использовать и стандартное приложение ATI Overdrive, которое входит в Catalyst Control Center. Но в нем максимальный разгон по ядру ограничен значением 870 МГц, а память выше 1430 МГц (эффективные 5720 МГц) не поднимается.

ASUS EAH5750 FORMULA/DI/512MD5

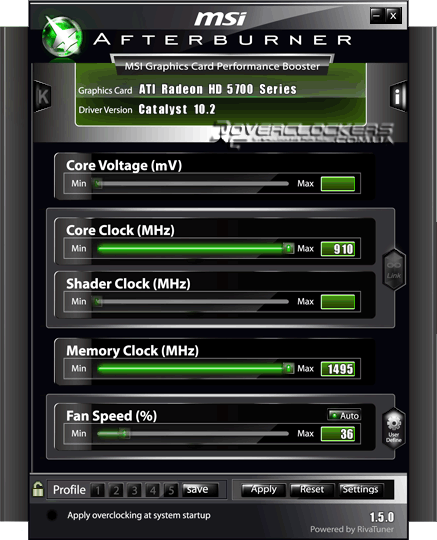

MSI Afterburner позволяет увеличивать частоты уже до 910 и 1495 МГц.

ASUS EAH5750 FORMULA/DI/512MD5

Но наш экземпляр от ASUS не достиг даже тех частот, которыми ограничены возможности ATI Overdrive. Полная стабильность системы сохранялась при частоте ядра 840 МГц и 1340 (5360) МГц на памяти. В процессе подбора стабильных частот была выявлена интересная закономерность. Так, без повышения частоты памяти, GPU можно было разогнать еще на 20-30 МГц. Если не менять частоту ядра, то стабильный предел GDDR5 тоже немного поднимался. Пройти 3DMark Vantage возможно было и на частотах 850/1350 МГц, но о стабильности в более тяжелых приложениях речи уже не шло. Кстати, относительно проверки на стабильность, как и для адаптеров Radeon прошлых поколений, мы можем порекомендовать встроенный игровой тест в игре H.A.W.X., который выдаст ошибку намного быстрее, чем она проявится при прогреве «бубликом» Fur Rendering Benchmark. Еще одним хорошим индикатором стабильности для карт AMD можно смело назвать бенчмарк DIRT 2 с включенным DirectX 11 и сглаживанием.

Обороты вентилятора для повышения стабильности при разгоне поднимались до 80%, но шум от него превращался в настоящий гул. В таких условиях ядро не прогревалось выше 60 °C. Но и без повышения оборотов вентилятора, карта легко проходила некоторые тесты, так что, вполне вероятно, с таким разгоном не возникло бы проблем и при автоматическом режиме функционирования системы охлаждения. Сам же разгон оказался не такой уж и большой, как мы надеялись. Плюс 20% по ядру это неплохо, но ведь Radeon HD 5770 изначально работает на 850 МГц. Хорошо проявила себя память GDDR5 — ее разгон составил 16%. И сама цифра в 5360 МГц тоже впечатляет — на картах прошлого поколения с более старыми чипами GDDR5 подобные значения были недостижимы. Но поможет ли такой разгон достигнуть уровня старшей модели? Это мы уже увидим по результатам нашего тестирования.
