Radeon HD 5750 и HD 5770. Часть 1: Архитектура, обзор карт и экспресс-тестирование

Gigabyte GV-R575D5-1GD

На очереди видеокарта Radeon HD 5750 от компании Gigabyte, которая оснащена уже гигабайтом видеопамяти.

Gigabyte GV-R575D5-1GD

Поставляется в компактной коробке. В комплект также входят:
  • переходник DVI/D-Sub;
  • переходник питания molex/PCI-E;
  • диск с драйверами;
  • инструкция по установке.

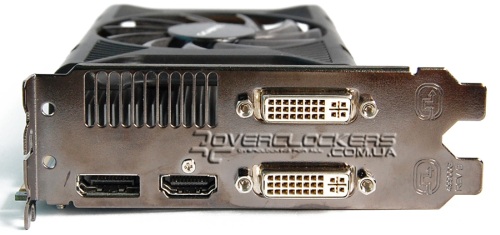

На заднюю панель вынесены два разъема DVI, один HDMI и DisplayPort.

Gigabyte GV-R575D5-1GD

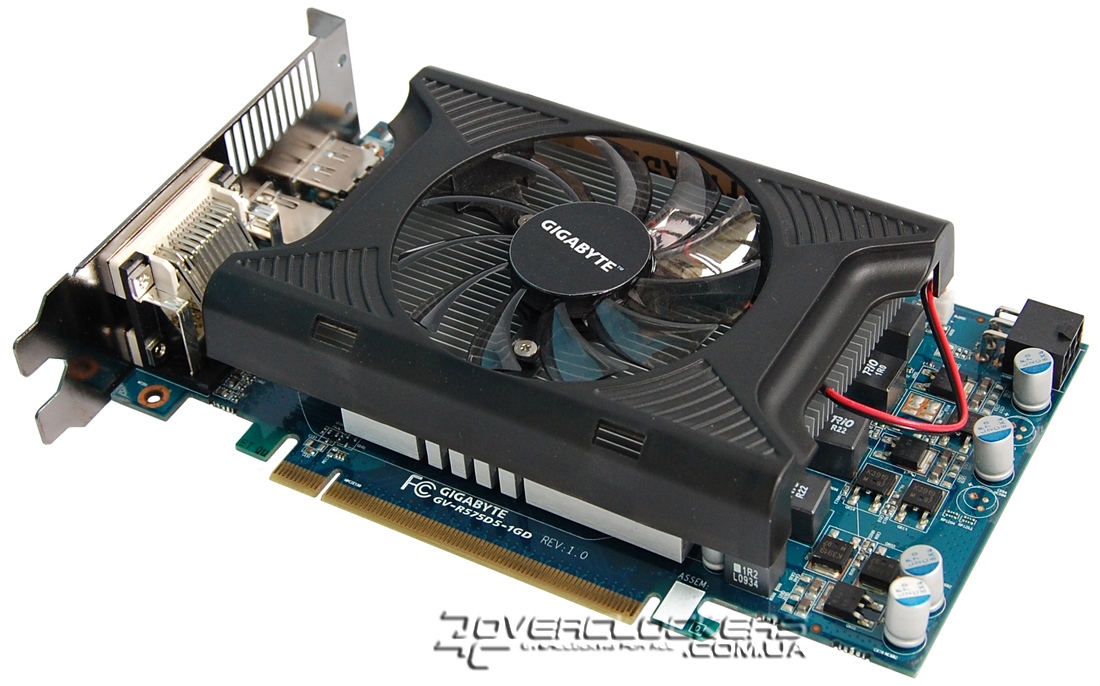

Данная модель отличается от референсных образцов только лишь системой охлаждения.

Gigabyte GV-R575D5-1GD

Gigabyte GV-R575D5-1GD

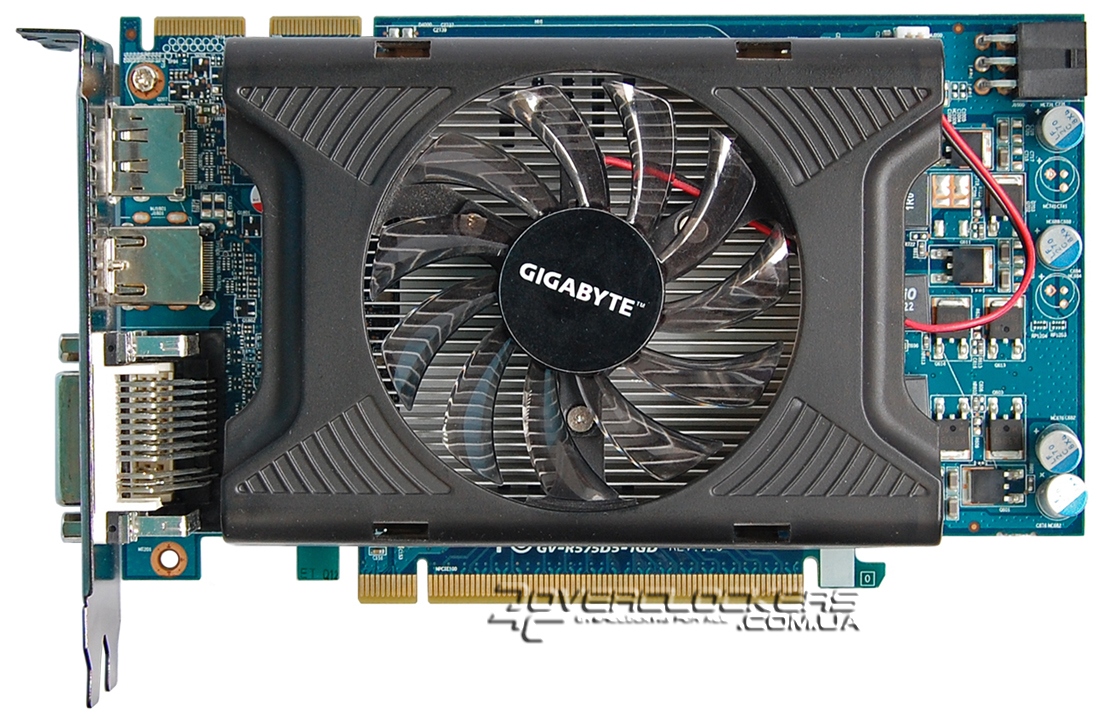

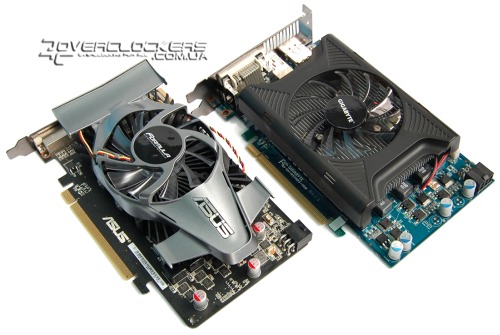

По размерам Gigabyte GV-R575D5-1GD не больше чем экземпляр ASUS.

Gigabyte GV-R575D5-1GD

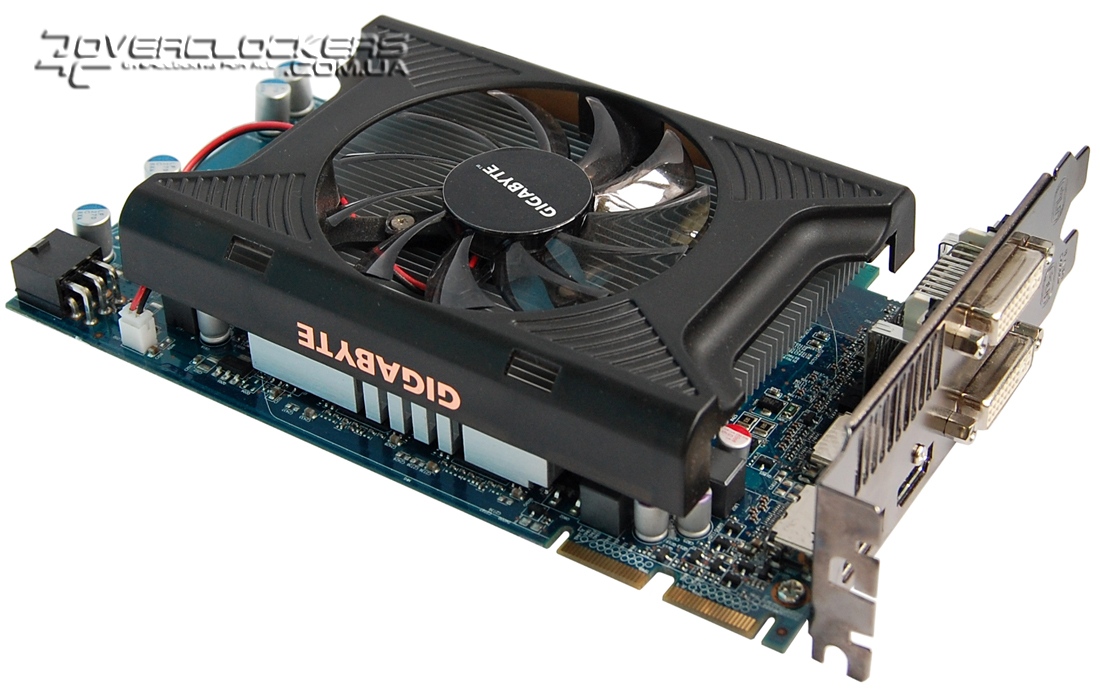

Кулер напоминает системы охлаждения компании Arctic Cooling, которые мы ранее уже видели на разных видеокртах — от Radeon HD 4670 до GeForce GT 220. В частности, от кулера Gigabyte GV-N220OC-1GI данная СО практически ничем не отличается.

Gigabyte GV-R575D5-1GD

Gigabyte GV-R575D5-1GD

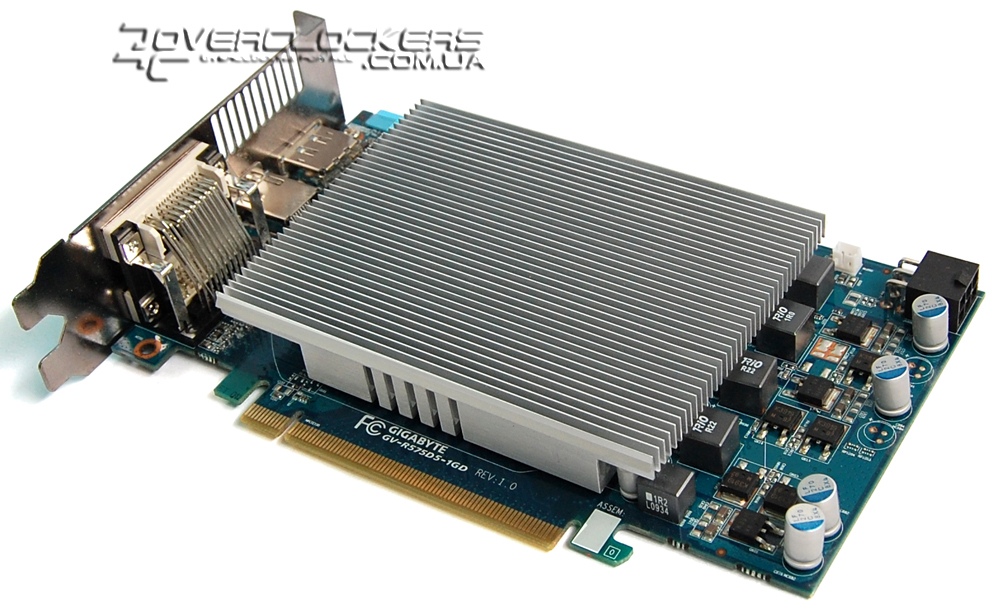

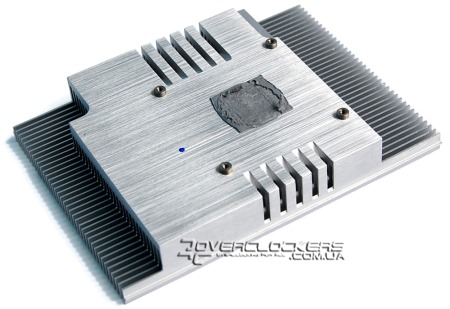

Алюминиевый ребристый радиатор накрывает почти всю плату, из-за чего микросхемы памяти не будут обдуваться, даже несмотря на небольшие боковые прорези.

Gigabyte GV-R575D5-1GD

Gigabyte GV-R575D5-1GD

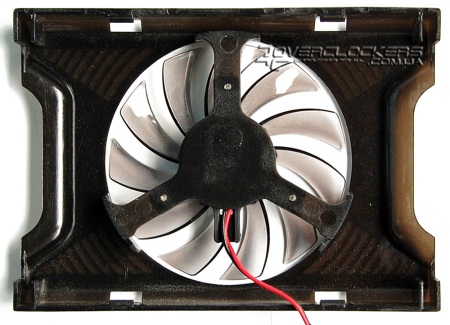

Охлаждается вся эта конструкция вентилятором диаметром 80 мм (крыльчатка — 75 мм), подключенным к плате через двухконтактный разъем. Таходатчика нет, но обороты крыльчатки регулируются без проблем. В автоматическом режиме вентилятор работает очень тихо. И даже если принудительно вывести обороты на максимум, на фоне шума других компонентов эту систему охлаждения почти не слышно.

Gigabyte GV-R575D5-1GD

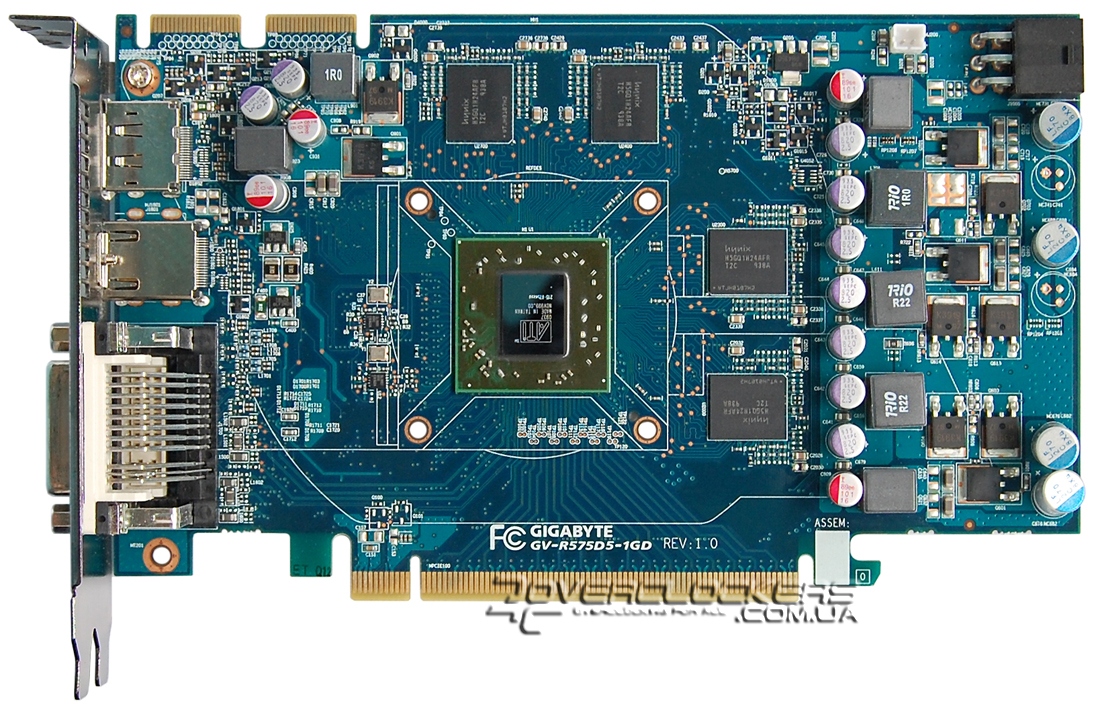

Плата видеокарты, как уже говорилось выше, полностью повторяет референсный дизайн. Подсистема питания GPU построена по трехфазной схеме.

Gigabyte GV-R575D5-1GD

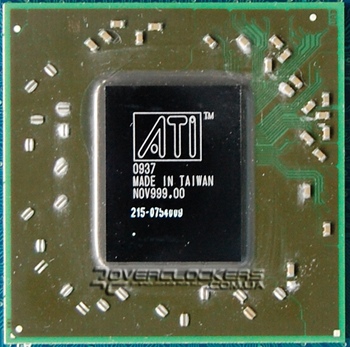

Распаяна стандартная «урезанная» версия RV840 с 720 активными потоковыми процессорами.

RV840

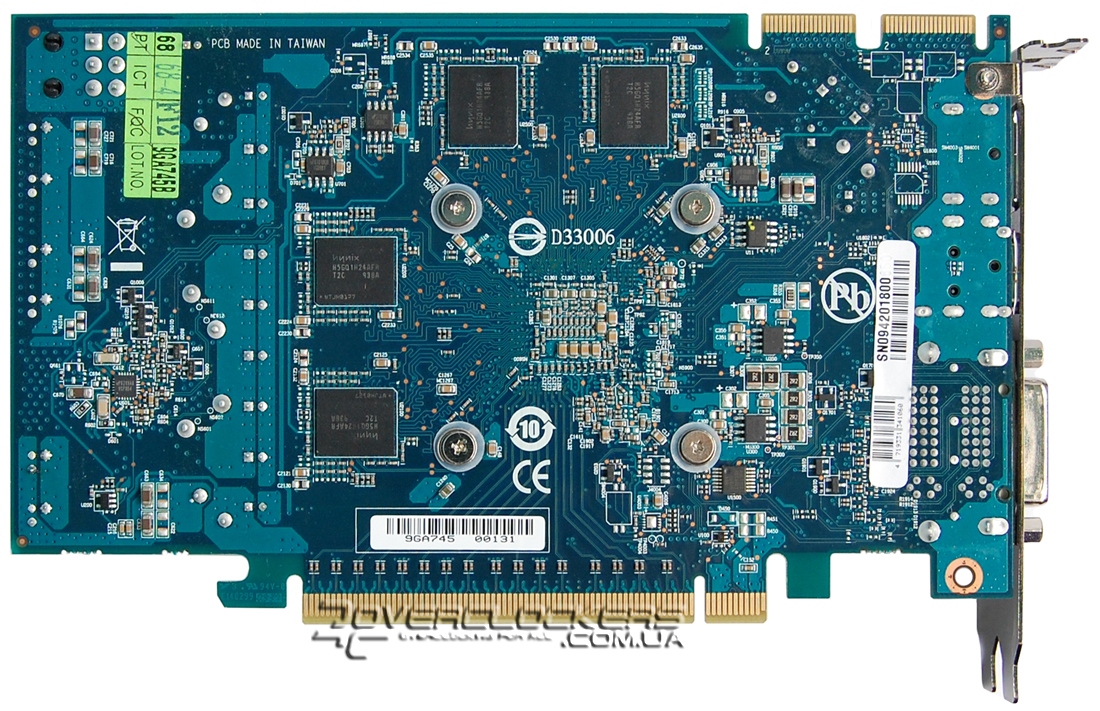

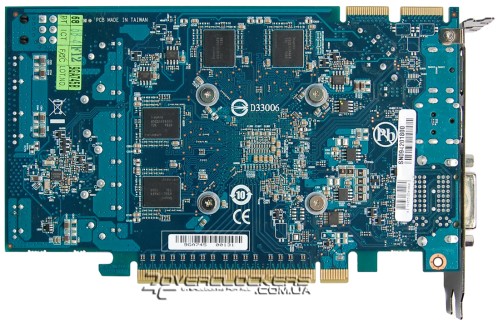

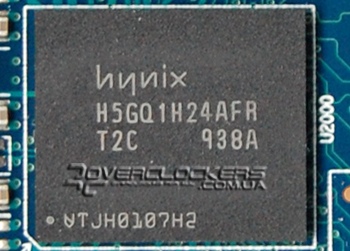

Чипы памяти расположены с двух сторон платы. Общий объем в 1 ГБ набран 8 микросхемами Hynix H5GQ1H24AFR-T2C, рассчитанными на эффективные 5 ГГц.

Hynix H5GQ1H24AFR-T2C

Стоит отметить, что согласно спецификациям на сайте производителя эта модель поддерживает интерфейс PCI-E 2.0, а не PCI-E 2.1 как положено. Возможно, это сделано для повышения совместимости со старыми материнскими платами.

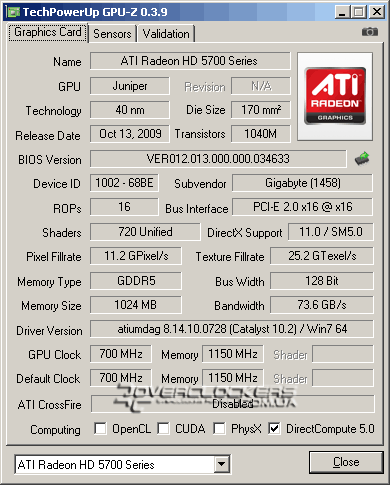

Рабочие частоты стандартны: ядро функционирует на 700 МГц, память на 4600 МГц.

Gigabyte GV-R575D5-1GD

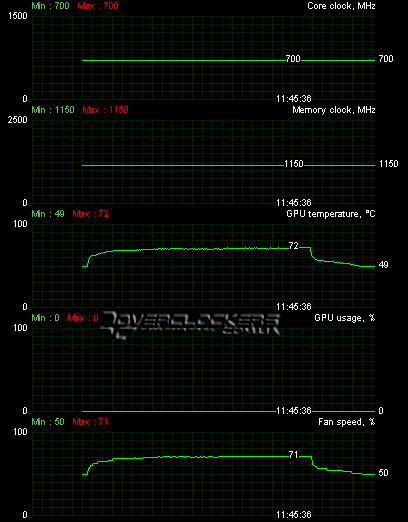

В простое частота GPU у данной карты не снижается. В играх температура в среднем достигает отметки в 65-67 °C, в Fur Rendering Benchmark после 12 минут тестирования ядро разогрелось до 72 °C, при этом система охлаждения работает очень тихо.

Gigabyte GV-R575D5-1GD

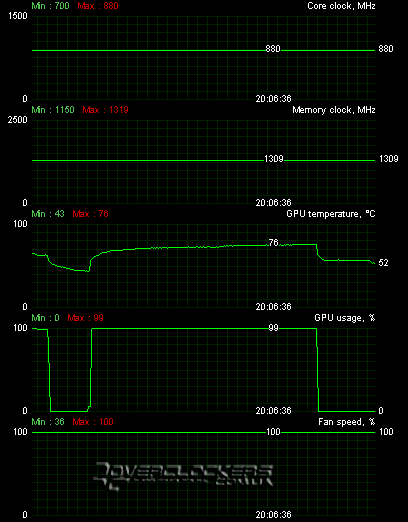

Разгонный потенциал данного экземпляра не сильно отличается от карты ASUS EAH5750 Formula, хотя GPU смог без проблем функционировать уже на частоте 880 МГц. А вот стабильный предел памяти оказался чуть ниже, чем у предшественника — 5236 МГц.

Gigabyte GV-R575D5-1GD

При разгоне обороты вентилятора фиксировались на 100% для улучшения охлаждения. В таком режиме даже при «бублике» температура выше 76 °C не поднималась.
