Компании NVIDIA и AMD обновили средний класс графических устройств, представив новые модели видеокарт. А противостояние GeForce GTX 1060 и Radeon RX 480 привлекло большое внимание, поскольку преимущество того или иного соперника сильно колеблется в зависимости от конкретного приложения и типа используемого API. В данной статье мы снова вернемся к этому вопросу и рассмотрим заодно еще одну нереференсную видеокарту серии GeForce GTX 1060. В этот раз в центре нашего внимания модель от ASUS из линейки ROG Strix.
ASUS ROG STRIX-GTX1060-O6G-GAMING
Видеокарта поставляется в крупной коробке. Упаковка имеет типичное для новых Strix оформление. В комплект поставки входят стяжки-липучки для проводов, диск с программным обеспечением, инструкция и инвайт-код на 15 дней «премиума» World of Warships.

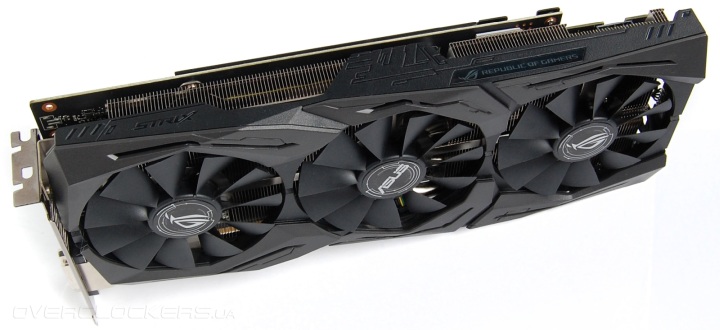

Массивная карта выглядит очень внушительно. И хотя для GeForce GTX 1060 заявлен невысокий уровень TDP, производитель установил на ASUS ROG Strix крупный кулер с тремя вентиляторами. Аналогичная система охлаждения используется в GeForce GTX 1070/1080 этой же линейки Strix. Полная длина ASUS около 30 сантиметров.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/02-asus-rog-strix-gtx1060-o6g-gaming.jpg)

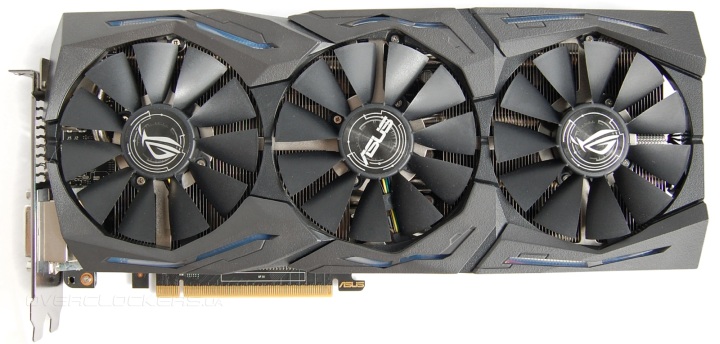

Вдоль краев пластикового кожуха сделаны прорези, через которые видны светодиодные ленты — одна протянута вверху, другая внизу.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/03-asus-rog-strix-gtx1060-o6g-gaming.jpg)
В рабочем состоянии видеокарта подсвечивается разными цветами. Есть возможность управлять подсветкой и настраивать ее на свой вкус при помощи специального программного приложения AURA.

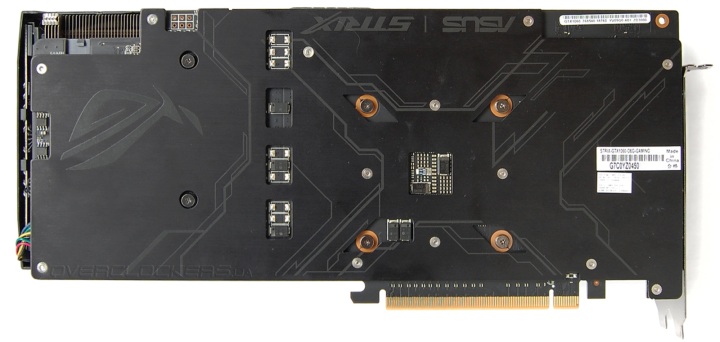

Обратная сторона ASUS ROG Strix GeForce GTX 1060 защищена металлической пластиной с геометрическим рисунком и логотипами на поверхности.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/05-asus-rog-strix-gtx1060-o6g-gaming.jpg)
В углу расположен один разъем внешнего питания на восемь контактов, который развернут защелкой вверх. Разъема для мостика SLI нет, видеокарты GeForce GTX 1060 этот режим не поддерживают.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/06-asus-rog-strix-gtx1060-o6g-gaming.jpg)
На задней панели имеется пять интерфейсных разъемов: два DisplayPort, два HDMI и один DVI. Обычно у GeForce Pascal лишь один HDMI. Использование двух HDMI оправдано при подключение систем VR. Так что если вы решите в будущем приобрести себе шлем виртуальной реальности, вам стоит обратить внимание на карту ASUS.
Система охлаждения оказалась не просто идентичной той, что используется в старших видеокартах, это абсолютно такая же конструкция с пятью тепловыми трубками и технологией прямого контакта с поверхностью GPU. Вот только сам кристалл GP106 более мелких размеров, из-за этого с ним контактируют только две тепловые трубки. Боковые трубки тоже участвуют в общем теплообмене, но играют не столь важную роль.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/08-asus-rog-strix-gtx1060-o6g-gaming.jpg)

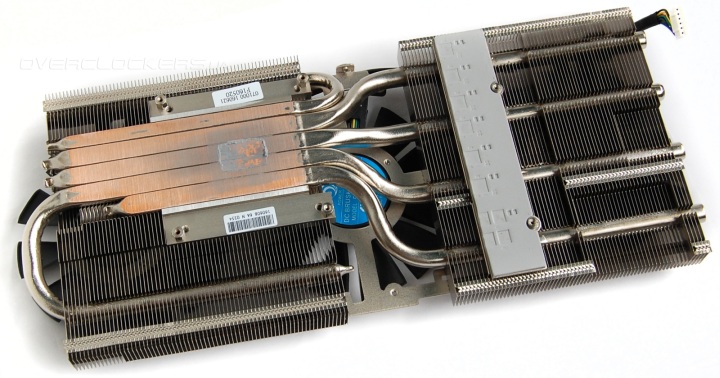

Непосредственно сам радиатор состоит из двух крупных секций. Одна из них контактирует с силовыми элементами через специальную площадку. Такая единая система, безусловно, лучше для охлаждения блока VRM, но это увеличивает и общую тепловую нагрузку.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/09-asus-rog-strix-gtx1060-o6g-gaming.jpg)

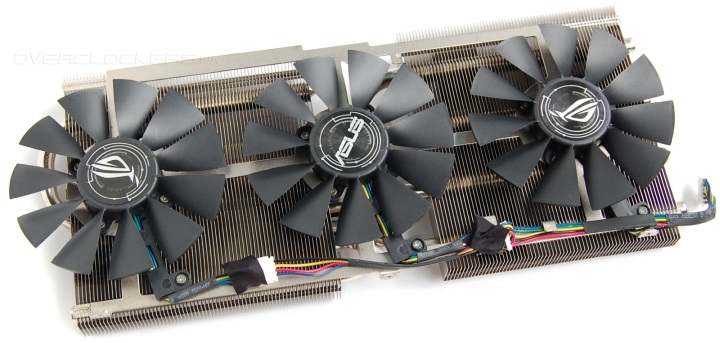

Такой системе нужен хороший обдув, который реализуют три вентилятора диаметра 90 мм.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/10-asus-rog-strix-gtx1060-o6g-gaming.jpg)
Для микросхем памяти предусмотрен небольшой радиатор в виде пластины. Некоторые такая пластина накрывает лишь частично.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/11-asus-rog-strix-gtx1060-o6g-gaming.jpg)

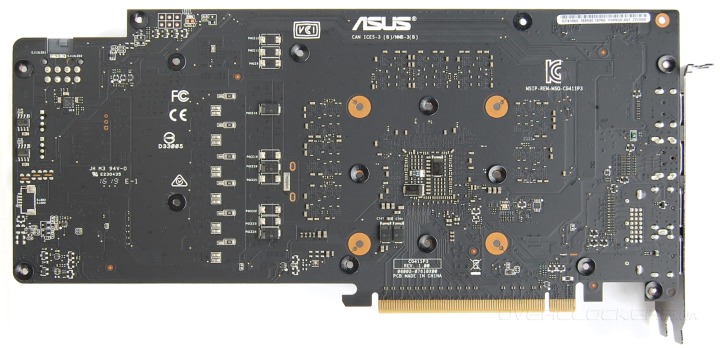

Дизайн платы заметно отличается от обычной короткой PCB. Сразу видно, что перед нами продукт высокого уровня. И самое приятное, что за основу взята плата от старшей карты STRIX-GTX1070-O8G-GAMING.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/12-asus-rog-strix-gtx1060-o6g-gaming.jpg)
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/13-asus-rog-strix-gtx1060-o6g-gaming.jpg)

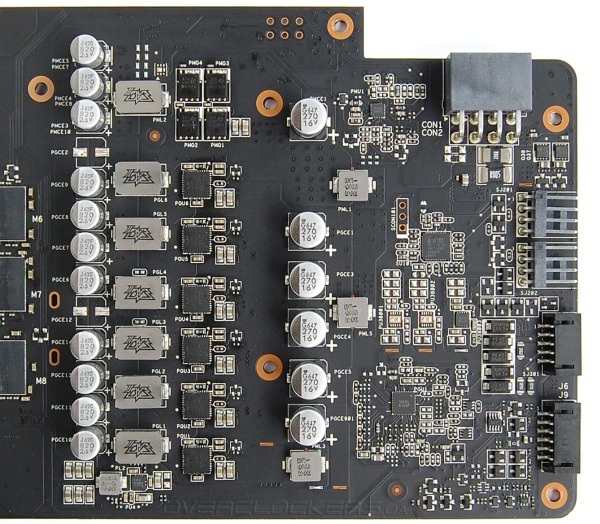

Подсистема питания GPU насчитывает шесть фаз на базе интегральных сборок DrMOS. У края платы находятся разъемы для подключения вентиляторов и подсветки. Рядом с ними дополнительные разъемы для внешних вентиляторов. Благодаря новой технологии ASUS FanConnect вы можете подключать корпусные вентиляторы с ШИМ-регулировкой прямо к видеокарте, и она будет управлять их оборотами в зависимости от своего нагрева.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/14-asus-rog-strix-gtx1060-o6g-gaming.jpg)

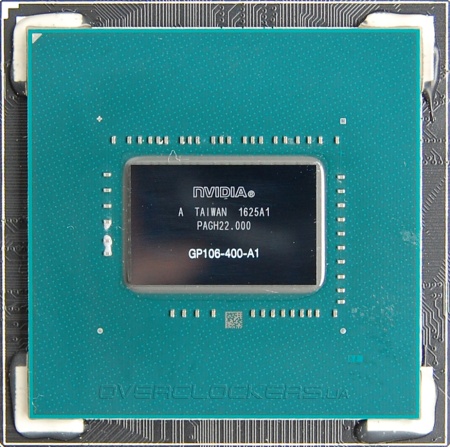

Графический процессор GP106-400-A1 прямоугольной формы. Он насчитывает 1280 ядер CUDA, 80 текстурных блоков и 48 ROP при 192-битной шине памяти.

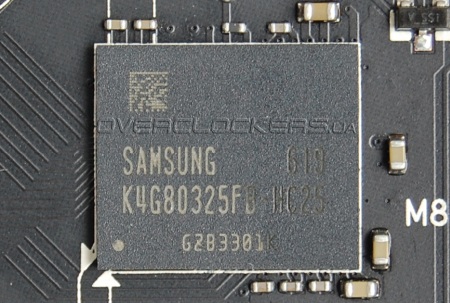

Шесть гигабайт памяти набрано шестью микросхемами GDDR5 Samsung K4G80325FB-HC25

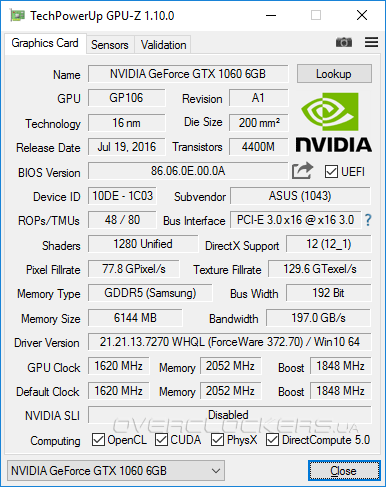

ASUS ROG STRIX-GTX1060-O6G-GAMING работает при повышенных частотах. Базовая частота ядра 1620 МГц при Boost Clock 1848 МГц. Память ускорена с 8000 МГц до 8200 МГц, что особенно приятно, ведь другие производители зачастую игнорируют разгон памяти.
Как и другие модели GAMING, видеокарта поддерживает несколько рабочих режимов. Начальные частоты отвечают Gaming Mode. Есть еще OC Mode, где базовая частота повышается до 1648 МГц, и Silent Mode с понижением частоты до 1594 МГц. Частоты памяти остаются неизменными. Выбора режима осуществляется через утилиту ASUS GPU Tweak II. Эта же программа предоставляет широкие возможности для мониторинга рабочих параметров и ручного разгона.
![ASUS ROG STRIX-GTX1060-O6G-GAMING](/video/asus-rog-strix-gtx1060-o6g-gaming/18-asus-rog-strix-gtx1060-o6g-gaming.png)

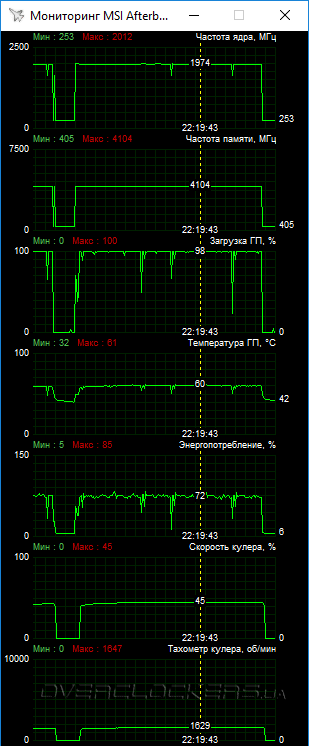

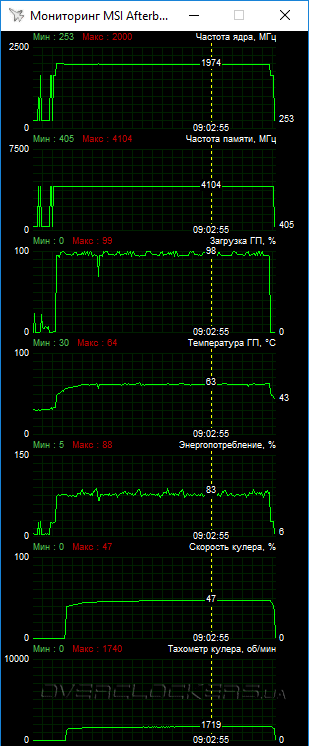

При начальных установках (Gaming Mode) частота Boost поднималась до 2012 МГц в отдельные пиковые моменты, реальная частота ближе к уровню 1974 МГц. При нагрузке бенчмарком Tom Clancy's The Division (левый нижний скриншот) в Full HD нагрев ядра не превысил 60–61 °C при 24–25 °C в помещении. Скорость вентиляторов едва превышала уровень 1600 об/мин. При более тяжелой нагрузке Metro: Last Light в 2K температура ядра достигала 64 °C при 1700 об/мин.
В итоге мы имеем невысокие обороты вентиляторов при крайне низких рабочих температурах. Это великолепные показатели. А вопрос шума просто не возникает.
Посмотрим теперь, на что способен графический ускоритель ASUS при разгоне. После подбора оптимальной и стабильной конфигурации частот мы остановились на базовом значении 1750 МГц и разгоне памяти до 9524 МГц. Лимит мощности увеличен до максимума.

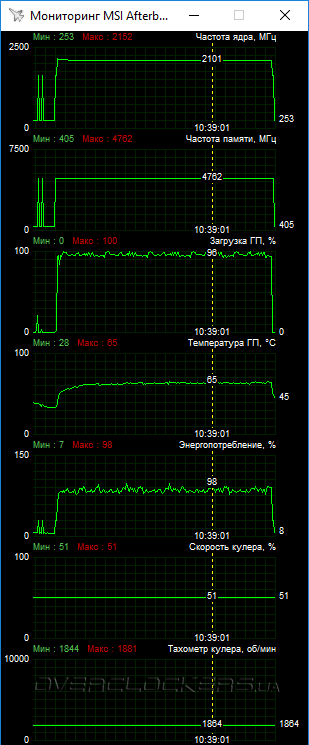

В самых тяжелых приложениях Boost держался на уровне 2101 МГц, хотя фиксировались пиковые значения в 2152 МГц. При повышении скорости вентиляторов до уровня чуть менее 1900 об/мин удалось удержать температуру GPU на начальном уровне. Ниже скриншот мониторинга в Metro: Last Light.

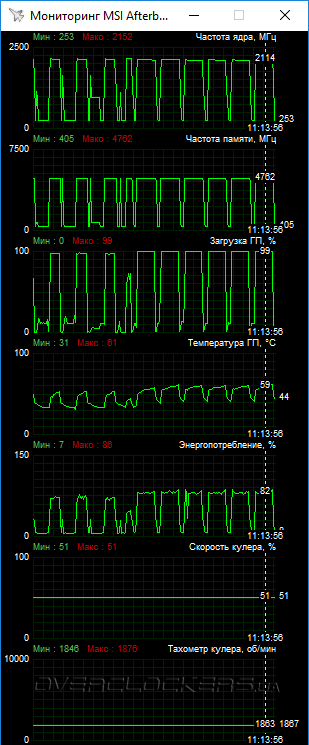

В некоторых приложениях Boost был на 10–20 МГц выше. В качестве примера ниже приведен скриншот мониторинга во время прохождения тестов Witcher 3: Wild Hunt.
Так что итоговую частоту ядра можно обозначить как 2100+ МГц, что в целом можно очень хороший результат. Не все новые видеокарты Pascal могут сохранять полную стабильность выше уровня 2100 МГц. Что до разгона памяти, то прирост отличный, но не уникальный — у MSI GTX 1060 Gaming X 6G были такие же результаты разгона чипов GDDR5.

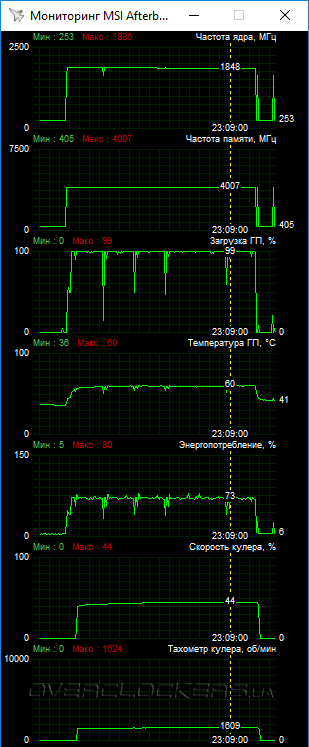

В конце поговорим о том, при каких настройках ASUS заменил референсную версию. Согласно обзорам таких моделей их средняя частота Boost под нагрузкой близка к 1860 МГц. Соответственно, базовая частота уменьшалась так, чтобы получить схожее среднее значение. Это значение не было стабильным, имели место просадки и до 1848 МГц. Отдельные пиковые значение достигали 1886 МГц, но, по сути, на производительность не влияли. Для наглядности ниже скриншот мониторинга при таких частотах во время тестирования Tom Clancy's The Division.
