Черный GeForce GTX 960. Обзор и тестирование видеокарты ASUS GTX960-DC2OC-2GD5-BLACK

Популярная видеокарта GeForce GTX 960 обзавелась множеством модификаций от разных производителей. Частыми гостями в наших обзорах являются продукты именитой компании ASUS. Ранее мы уже успели познакомиться c GeForce GTX 960 из линейки Strix с разным объемом памяти и с миниатюрной 17-сантиметровой версией. Но на этом список предложений ASUS не исчерпывается. Недавно на нашем рынке появилась интересная модель GeForce GTX 960 с подзаголовком Black Edition.


ASUS GTX960-DC2OC-2GD5-BLACK

Видеокарта поставляется в крупной коробке стандартного для ASUS дизайна.

ASUS GTX960-DC2OC-2GD5-BLACK

Комплект поставки:
  • переходник DVI/D-Sub;
  • диск с программным обеспечением;
  • инструкция.

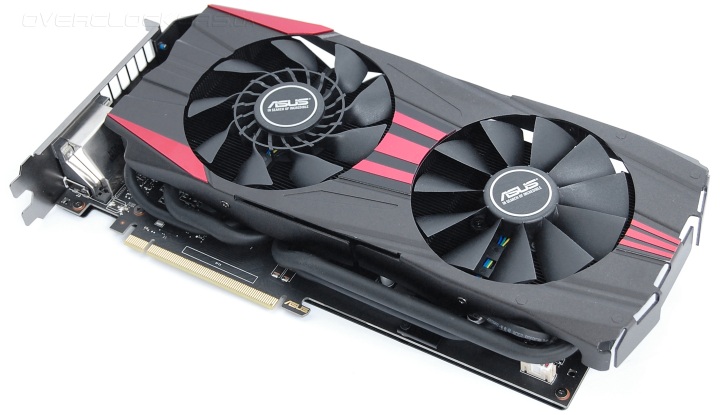

После стремления к миниатюризации ASUS GeForce GTX 960 Black Edition на фоне товарищей выглядит непривычно. Это солидная крупная видеокарта длиной 29 сантиметров. Очень напоминает старшие модели ASUS серий GeForce GTX 780/970 и т.п.

ASUS GTX960-DC2OC-2GD5-BLACK

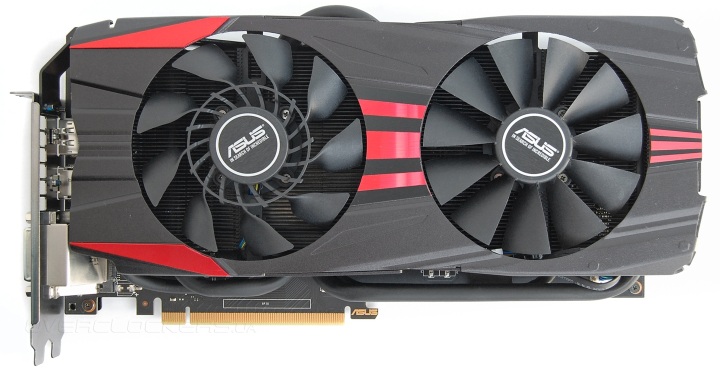

Внешнее исполнение оправдывает название. Плата, радиатор, кожух и вентиляторы — все в черном цвете, даже тепловые трубки. Общую цветовую гамму нарушают только красные вставки на корпусе, которые смотрятся весьма органично.

ASUS GTX960-DC2OC-2GD5-BLACK

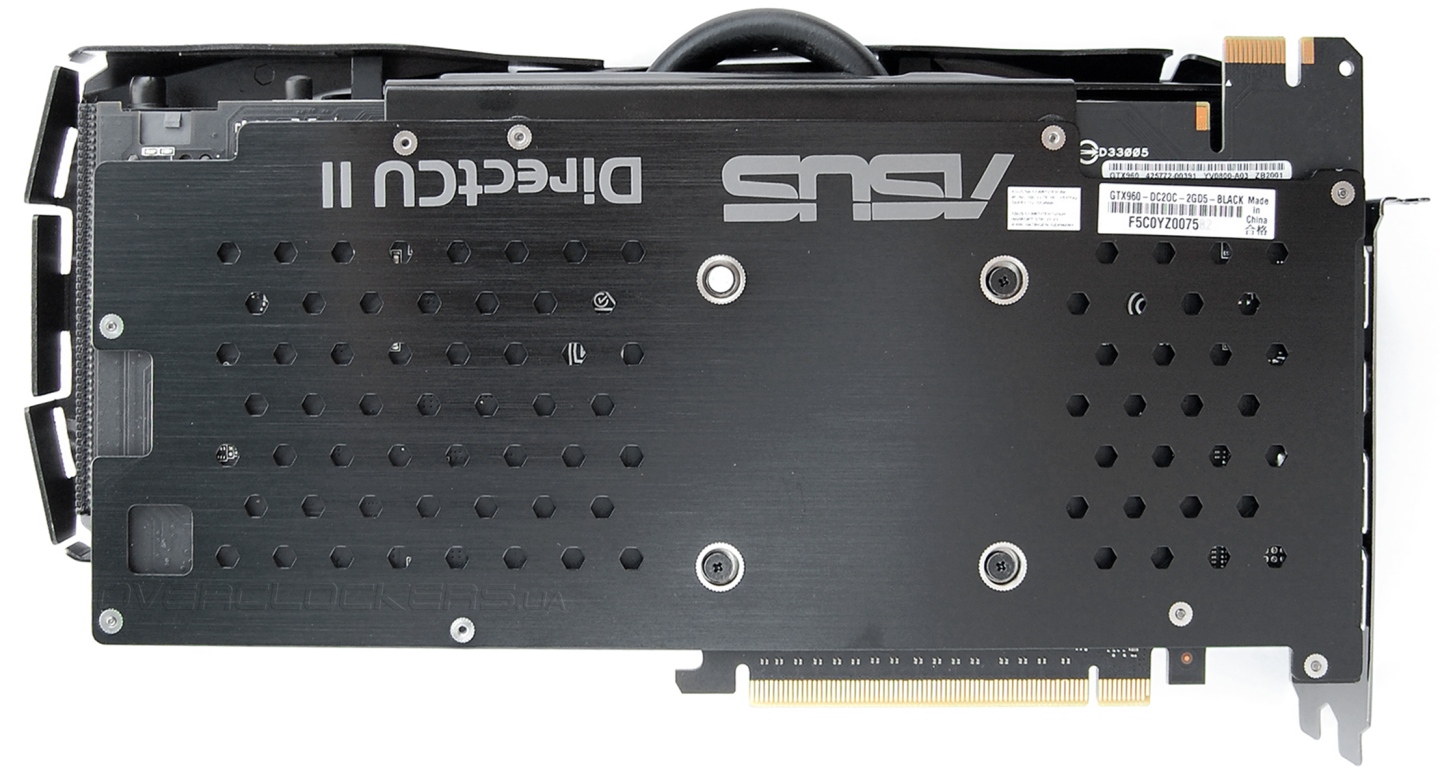

Задняя сторона накрыта перфорированной металлической пластиной. На выдающейся боковой площадке размещен разъем для SLI.

ASUS GTX960-DC2OC-2GD5-BLACK

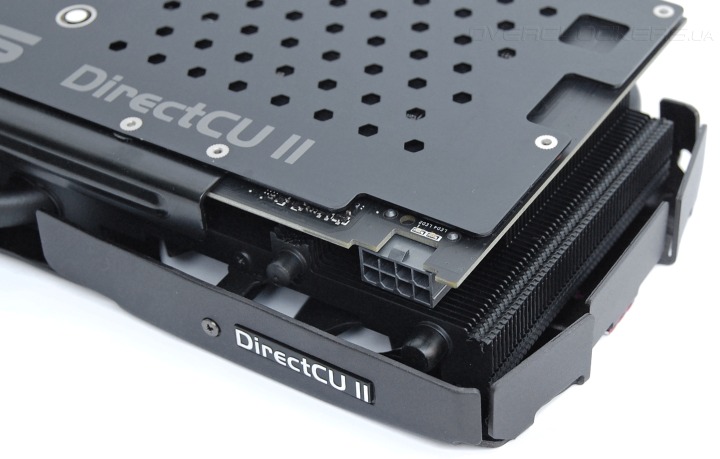

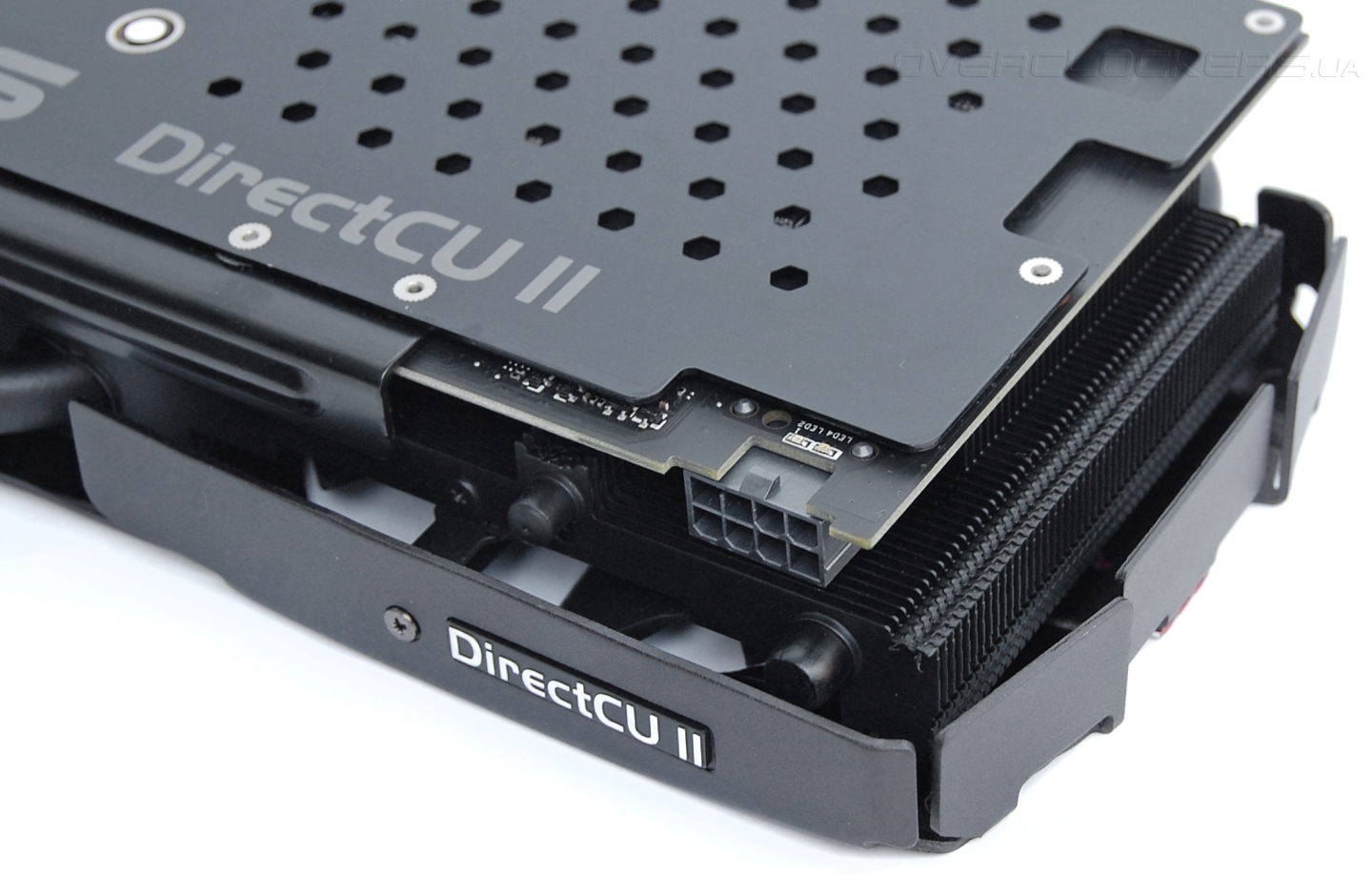

В углу размещается один восьмиконтактный разъем питания, развернутый защелкой вверх. Такое положение упрощает подключение соответствующего кабеля и не требует делать вырез в радиаторе под разъемом.

ASUS GTX960-DC2OC-2GD5-BLACK

Набор интерфейсных разъемов стандартен: три DisplayPort, один HDMI и DVI.

ASUS GTX960-DC2OC-2GD5-BLACK

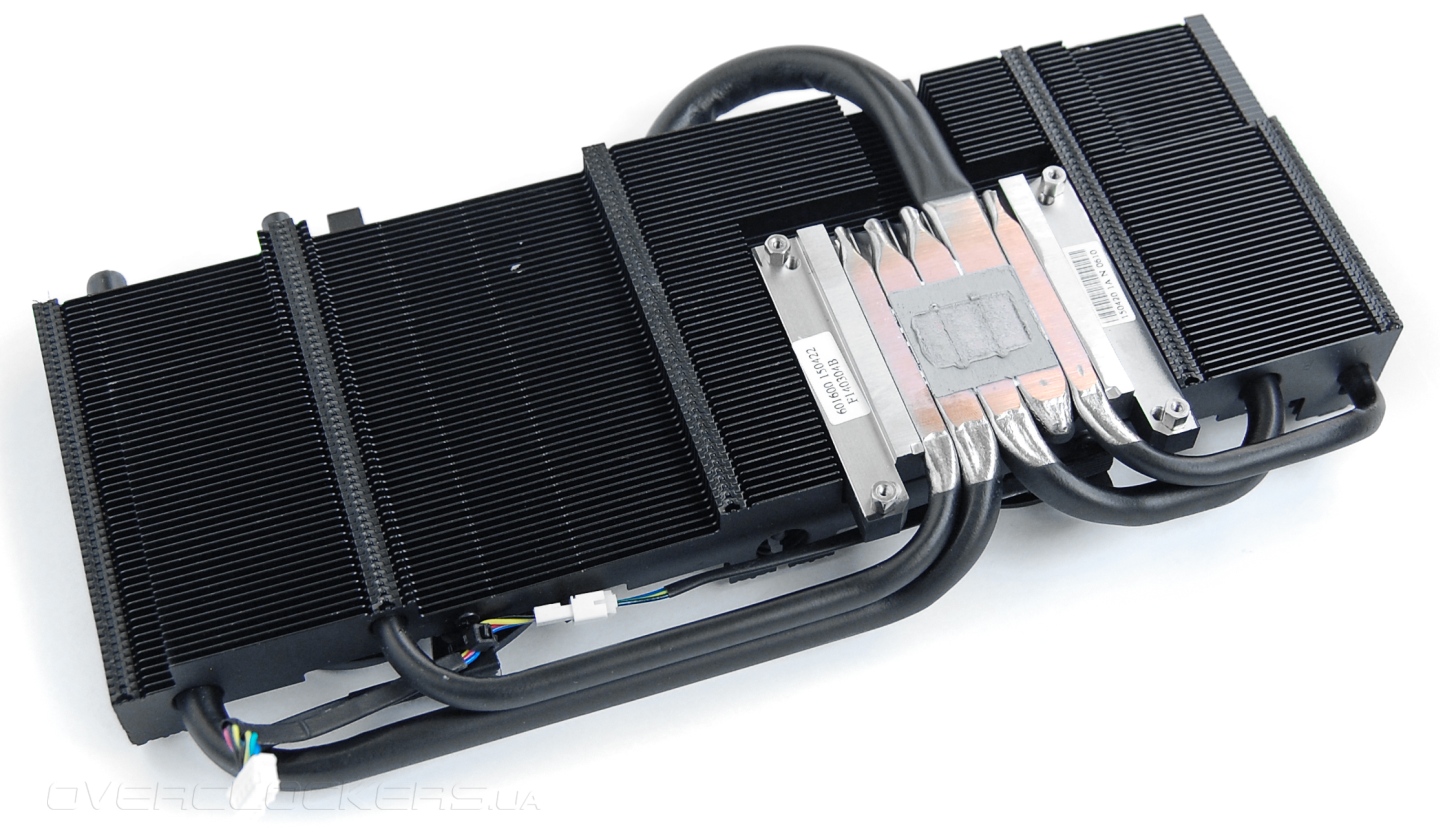

Система охлаждения внушительная. Под кожухом скрывается большой радиатор c пятью тепловыми трубками. Причем одна из трубок рекордного диаметра 10 мм. По габаритам и конструкции кулер копирует охлаждение топовой видеокарты ASUS MATRIX-GTX980-P-4GD5, что само по себе звучит, как лучший комплимент для рассматриваемой модели.

ASUS GTX960-DC2OC-2GD5-BLACK

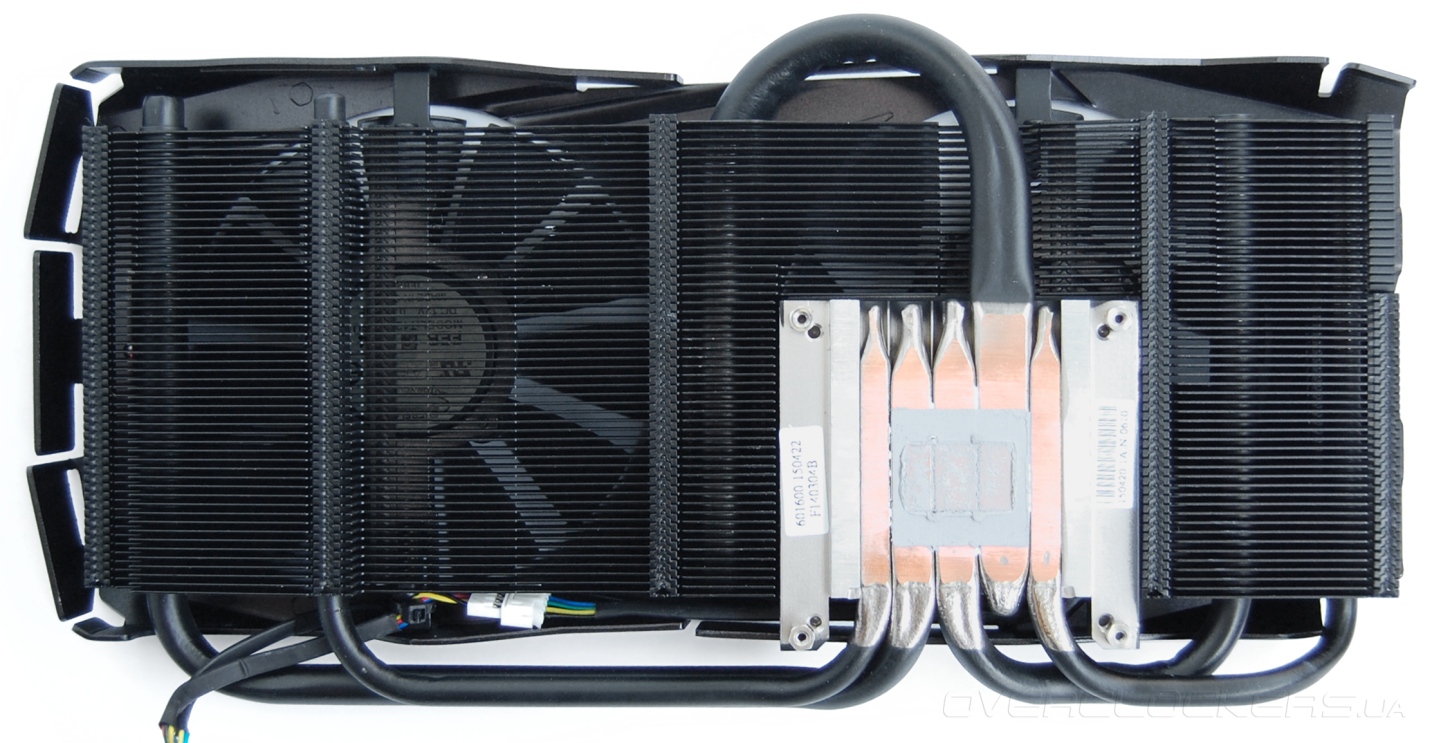

Пять трубок плотно подогнаны друг к другу в основании кулера. Осуществляется прямой контакт с поверхностью графического кристалла.

ASUS GTX960-DC2OC-2GD5-BLACK

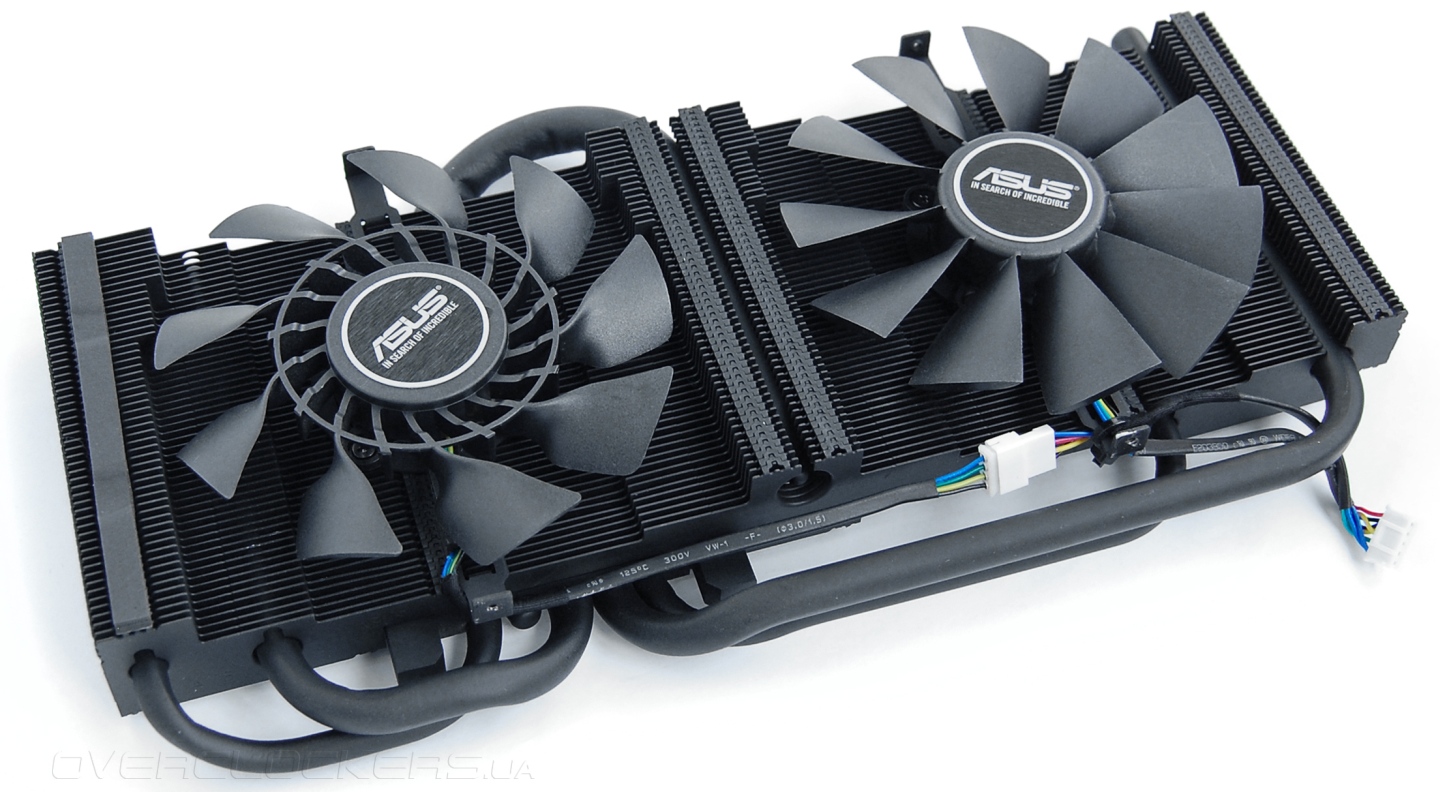

Вентиляторы расположены в нишах, которые разделены подъемами радиатора. Таким образом задействован весь свободный объем под увеличение площади рассеивания. Система крепления вентиляторов занимает минимум места, чтобы не мешать потоку воздуха.

ASUS GTX960-DC2OC-2GD5-BLACK

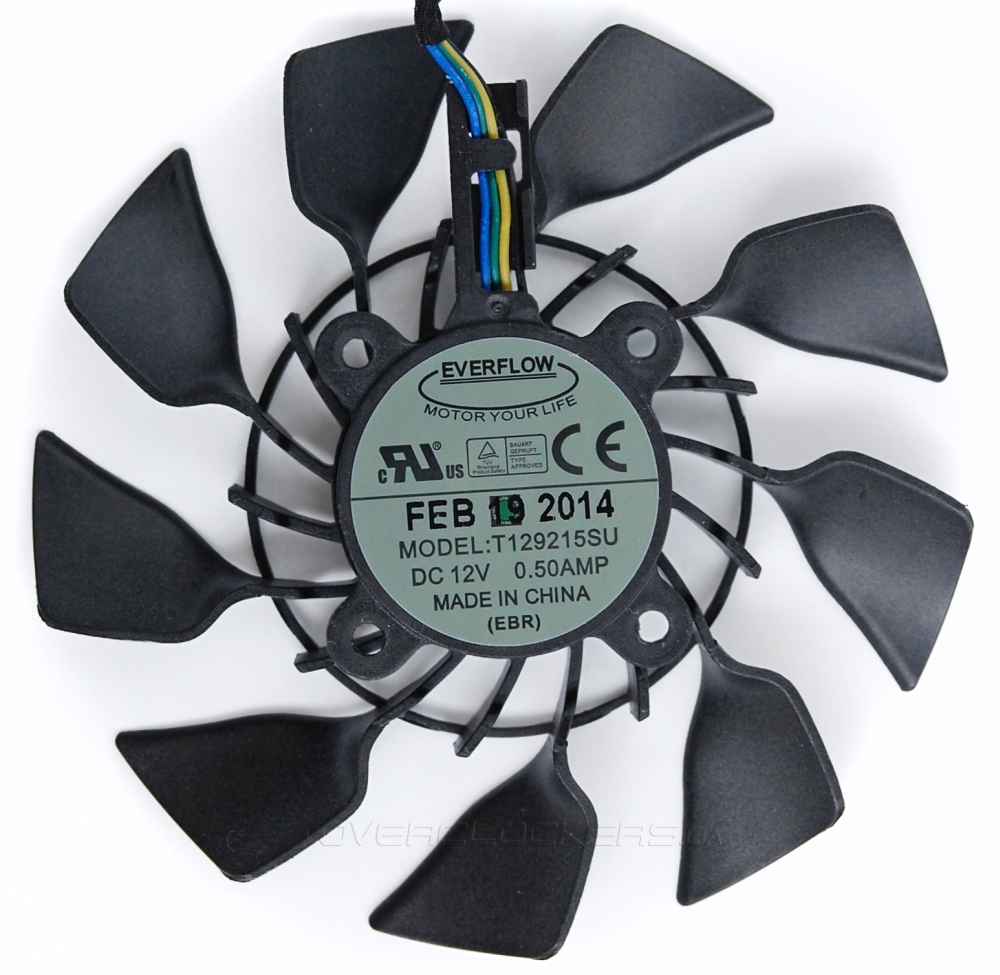

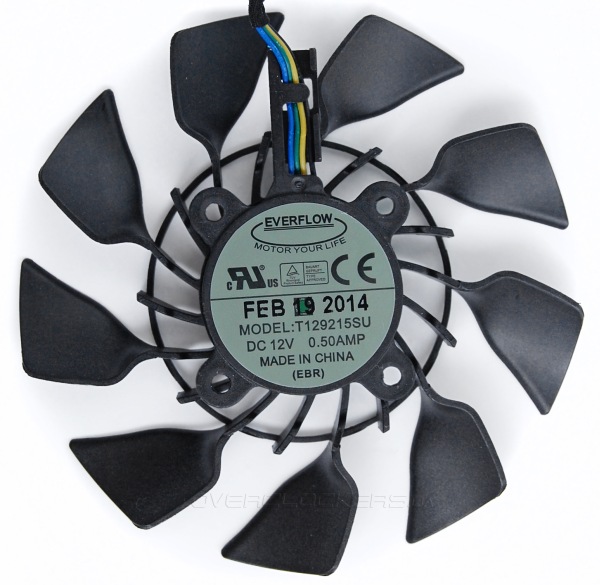

Оба вентилятора диаметром 100 мм, но разной формы. В правой части видеокарты расположен вентилятор классической конструкции, а в левой части гибридная модель, напоминающая одновременно осевые и радиальные версии. Лопасти по внешней окружности создают нисходящих поток, а «лопатки» внутри кольца прогоняют воздух через боковые секции. Такой вентилятор частично обеспечивает и выдув воздуха за пределы корпуса через вентиляционные отверстия на задней панели.

ASUS GTX960-DC2OC-2GD5-BLACK

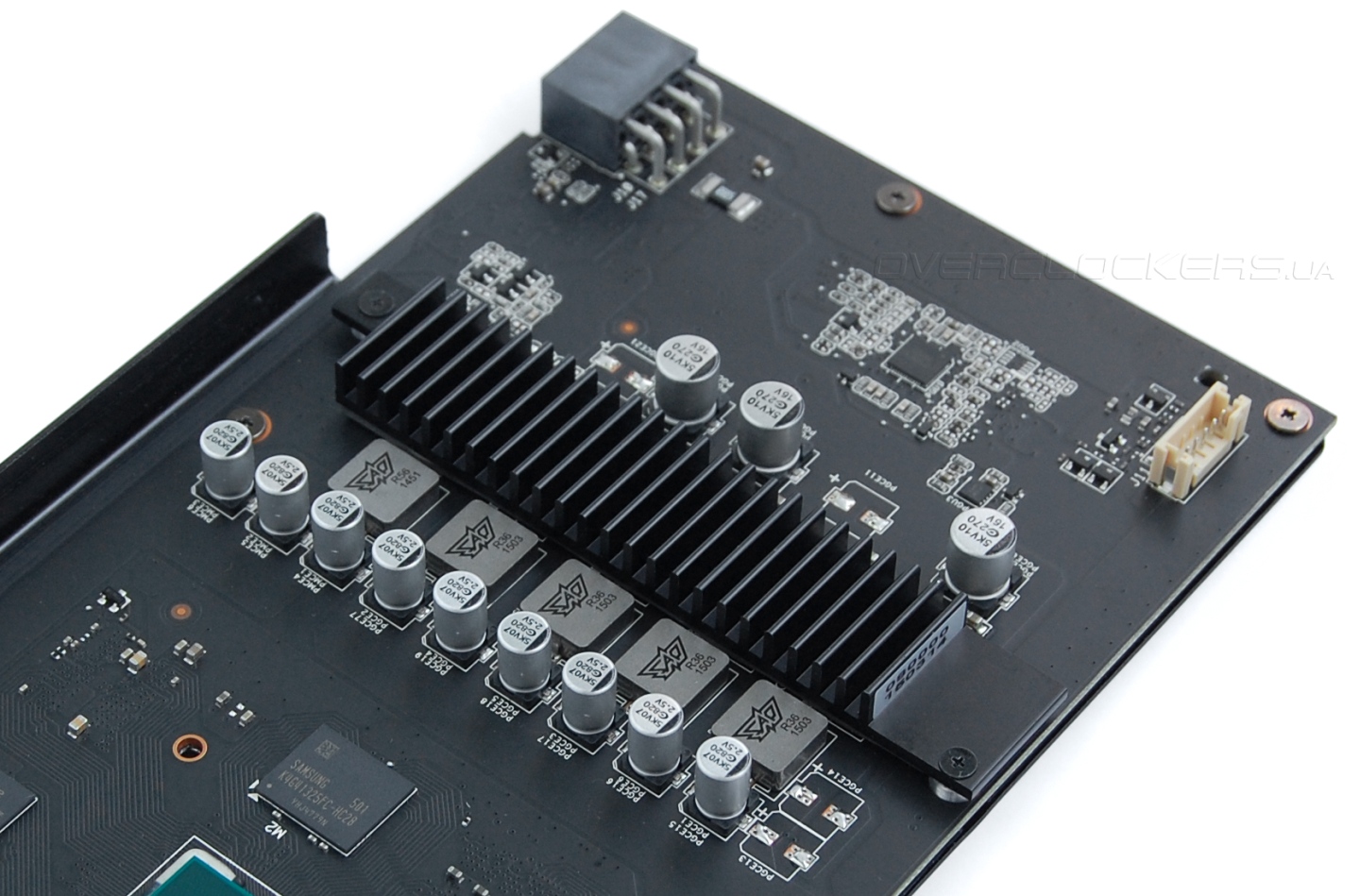

У силовых компонентов узла питания имеется свой ребристый радиатор. Сбоку, к плате, прикручено ребро жесткости.

ASUS GTX960-DC2OC-2GD5-BLACK

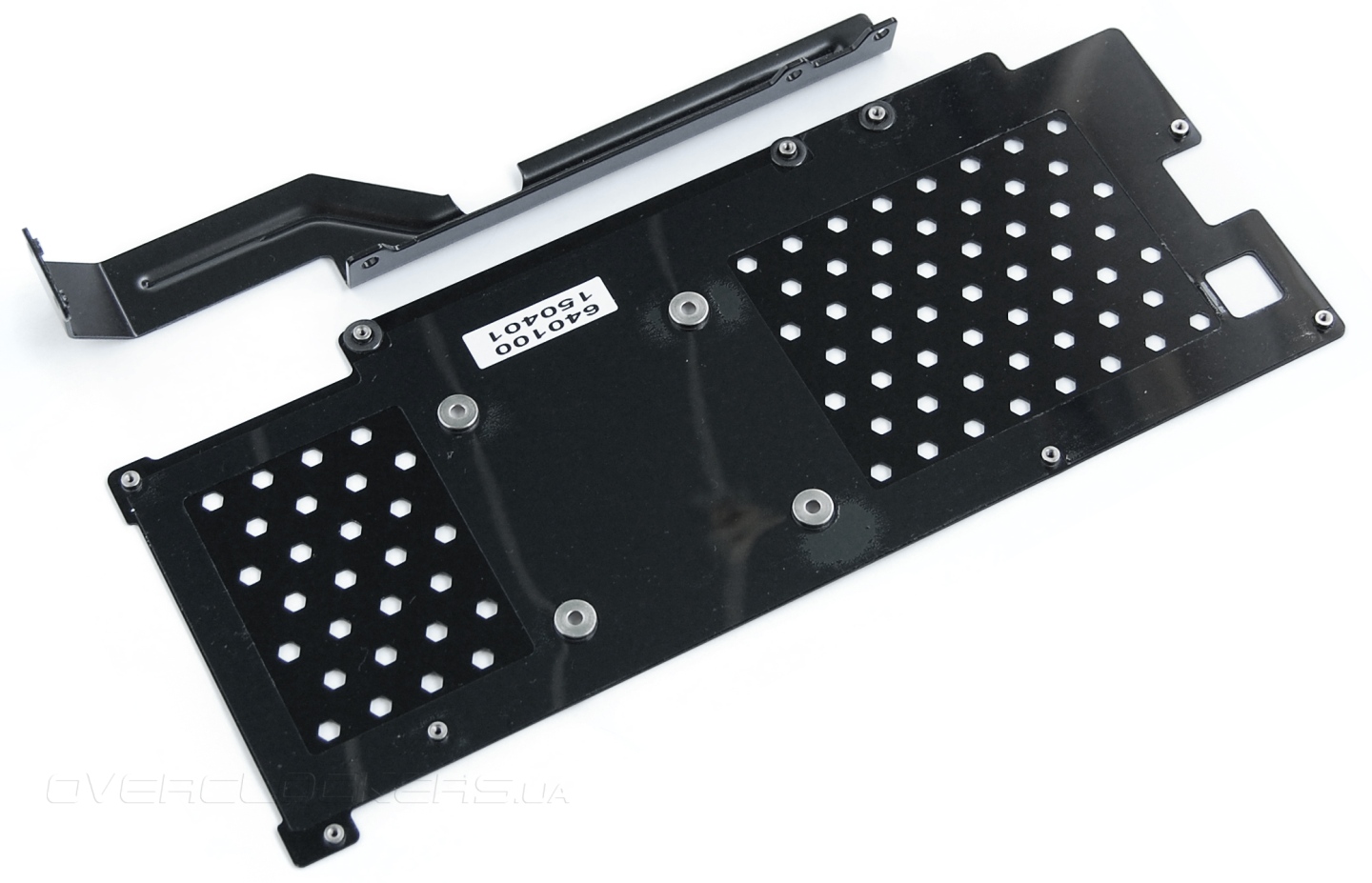

Задняя пластина не является теплоотводом, она укрепляет общую конструкцию и защищает поверхность текстолита от внешних воздействий.

ASUS GTX960-DC2OC-2GD5-BLACK

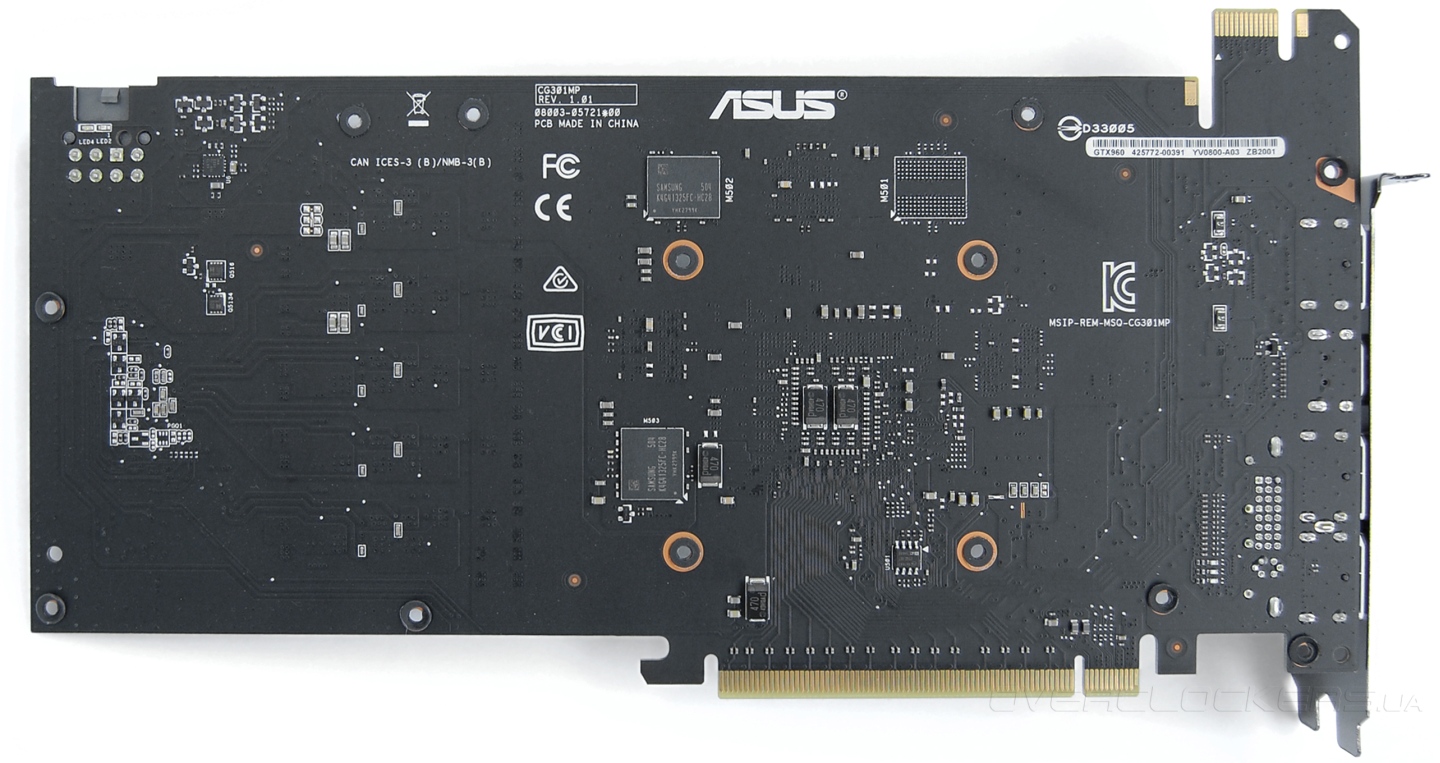

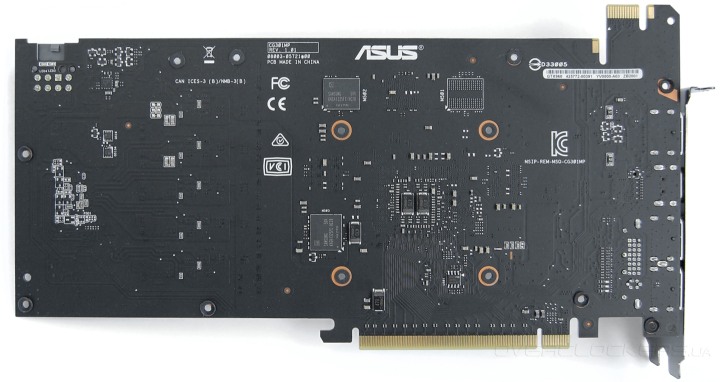

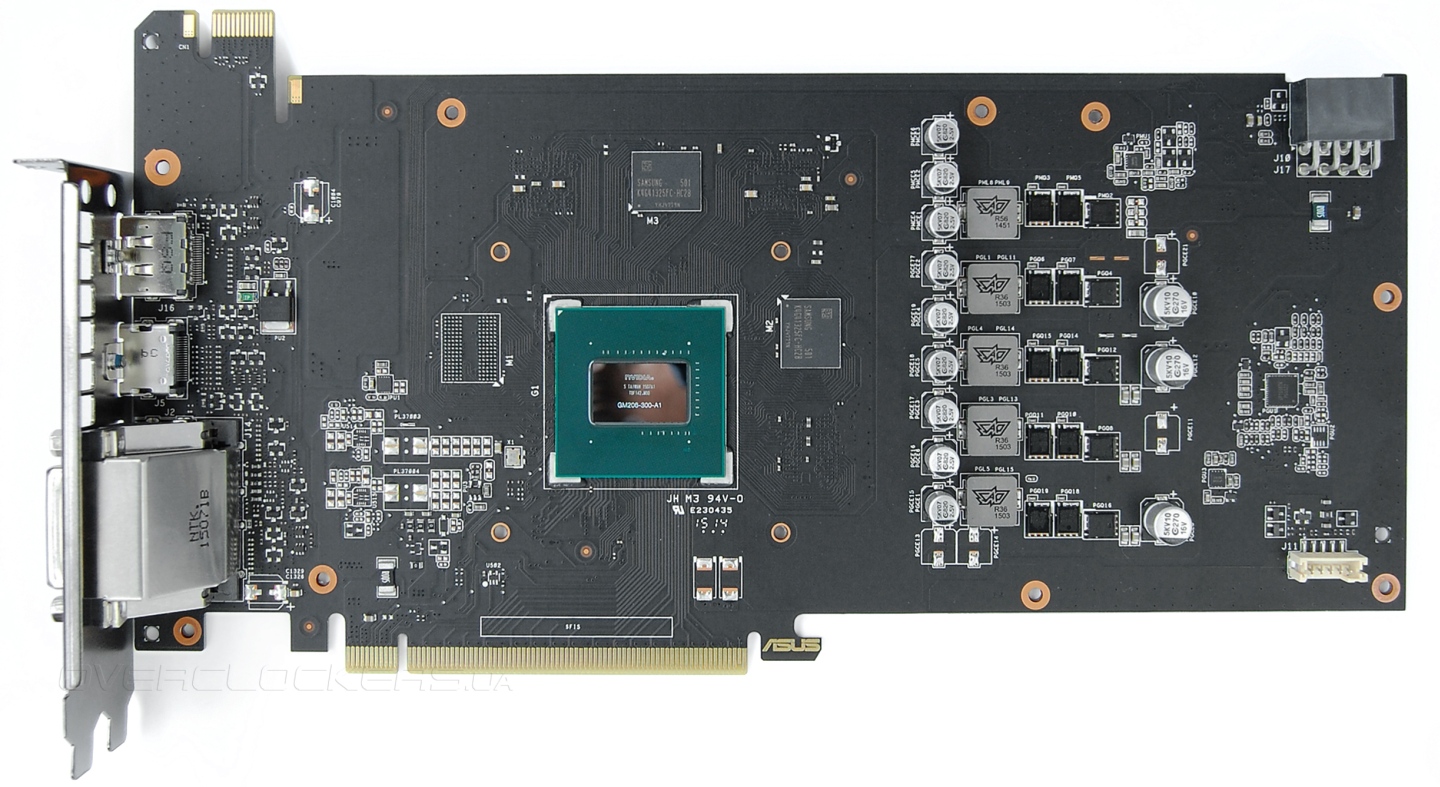

Печатная плата крупная, но пустовата. Зато при таких габаритах явно не экономили на проводниковых слоях. А тепловая нагрузка при таких больших размерах будет распределяться по плате более равномерно. Микросхемы памяти распаяны с двух сторон.

ASUS GTX960-DC2OC-2GD5-BLACK

ASUS GTX960-DC2OC-2GD5-BLACK

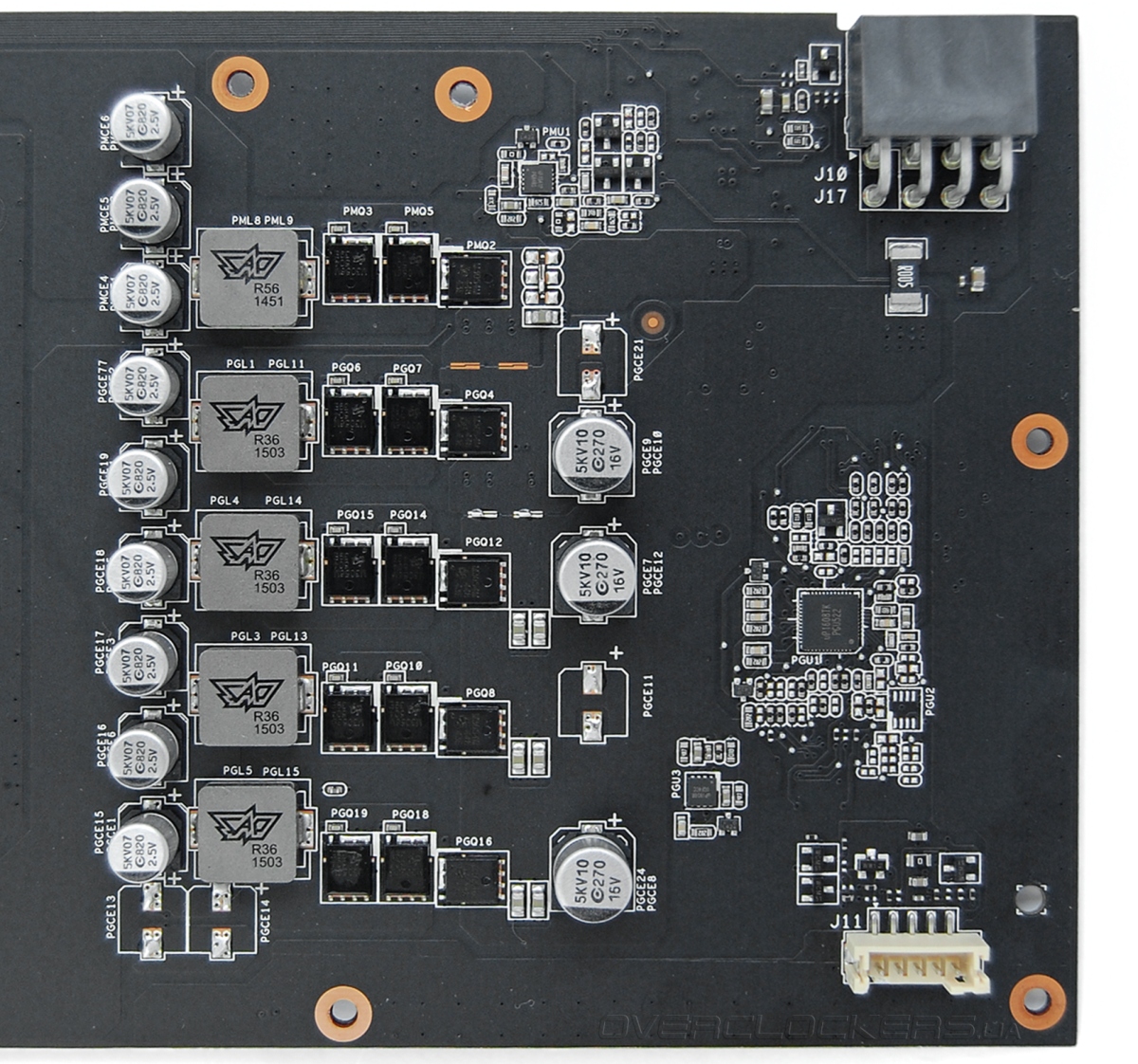

Процессор запитан от четырех фаз под управлением контроллера uP1608TK. Питание памяти GDDR5 однофазное.

ASUS GTX960-DC2OC-2GD5-BLACK

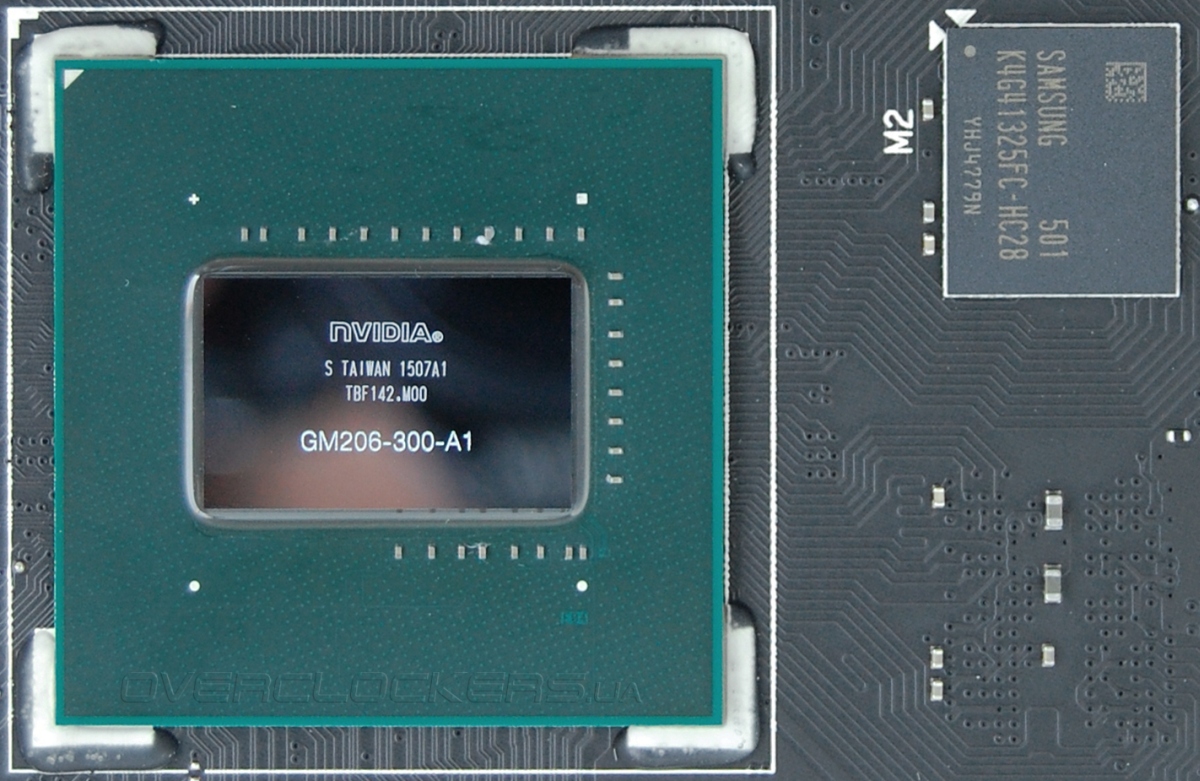

Кристалл GM206-300-A1 расположен на подложке без защитной рамки. Два гигабайта памяти набраны четырьмя чипами Samsung K4G41325FC-HC28.

ASUS GTX960-DC2OC-2GD5-BLACK

ASUS GeForce GTX 960 Black Edition может похвастать внушительным заводским разгоном ядра при сохранении стандартной частоты памяти в 7012 МГц. Базовая частота GPU на уровне 1279 МГц при официальном среднем Boost Clock 1342 МГц.

ASUS GTX960-DC2OC-2GD5-BLACK

ASIC Quality данного экземпляра равен 75,4%.

ASUS GTX960-DC2OC-2GD5-BLACK

Установка системы охлаждения от более мощных видеокарт привела к ожидаемому результату. При игровой нагрузке ядро грелось лишь до 57–60 °C при температуре внутри помещения на уровне 25 °C. При этом вентиляторы вращались на минимальной скорости 1300 об/мин с редкими отклонениями на 1% в большую сторону. Показатели отличные. Для полного счастья не хватает только полного их отключения в 2D-режиме, тем более что с таким радиатором это было бы полностью оправдано. На левом графике ниже отображены данные мониторинга в Battlefield 4 и Far Cry 4, справа — в игре Thief.

ASUS GTX960-DC2OC-2GD5-BLACK ASUS GTX960-DC2OC-2GD5-BLACK

Реальная частота Boost постоянно держалась на пиковом уровне 1442 МГц. Это одно из самых высоких значений частоты у серийных видеокарт. Более внушительный Boost только у Gigabyte GV-N960G1 GAMING-2GD.

Разогнать ядро удалось на 100 МГц по базовой частоте относительно номинала. Результат был достигнут при стандартном напряжении. Программные методы его регулировки реально не работали ни в MSI Afterburner, ни в фирменной утилите ASUS GPU Tweak. Память стабильно заработала на частоте 7962 МГц, далее проявлялись артефакты.

ASUS GTX960-DC2OC-2GD5-BLACK

Итоговая частота Boost достигла стабильного уровня 1542 МГц, что является одним из лучших результатов среди всех ранее протестированных GeForce GTX 960, хотя и не рекордным. Отметим, что представители линейки Strix оказались чуть слабее по разгону GPU. А что касается памяти, то среди видеокарт ASUS лучшие результаты оказались внезапно у мини-версии.

ASUS GTX960-DC2OC-2GD5-BLACK ASUS GTX960-DC2OC-2GD5-BLACK

Минимальное повышение скорости вращения вентиляторов до уровня 1360 об/мин позволило удерживать рабочие температуры на начальном уровне. О шуме в таком режиме можно забыть.
