Обзор и тестирование компактной видеокарты ASUS GeForce GTX 960 Mini

Популярность компактных систем растет, и производители пытаются удовлетворить спрос, предлагая высокопроизводительные технические решения уменьшенного форм-фактора. Компания ASUS давно стала на эту стезю, выпустив в свое время GTX670-DCMOC-2GD5 и GTX760-DCMOC-2GD5, длина которых не превышала 17 сантиметров. Эстафету принимает новинка на базе GeForce GTX 960.


ASUS GTX960-MOC-2GD5

Рассматриваемая видеокарта поставляется в небольшой коробке.

ASUS GTX960-MOC-2GD5

В комплекте отсутствуют переходники или дополнительные кабели, есть лишь инструкция и диск с программным обеспечением.

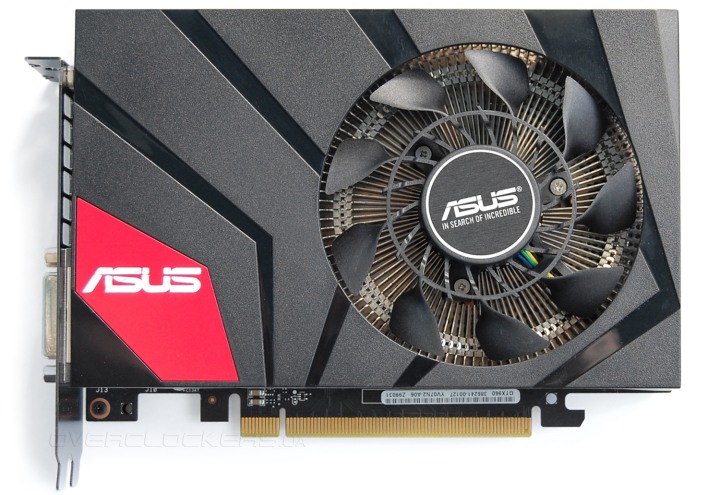

Карта полностью повторяет предшественниц по внешнему виду. Знакомый дизайн кожуха черного цвета с красной вставкой в углу и круглый радиатор с необычным вентилятором.

ASUS GTX960-MOC-2GD5

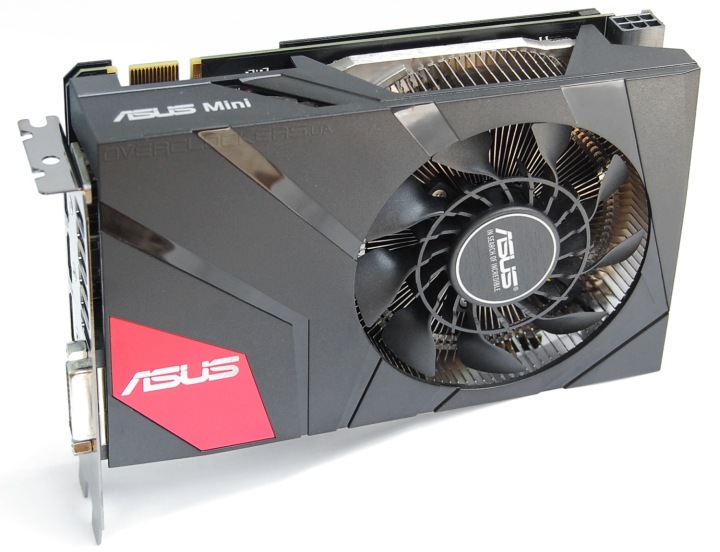

Длина этой модели тоже укладывается в 17 сантиметров.

ASUS GTX960-MOC-2GD5

В углу расположен 6-контактный разъем питания.

ASUS GTX960-MOC-2GD5

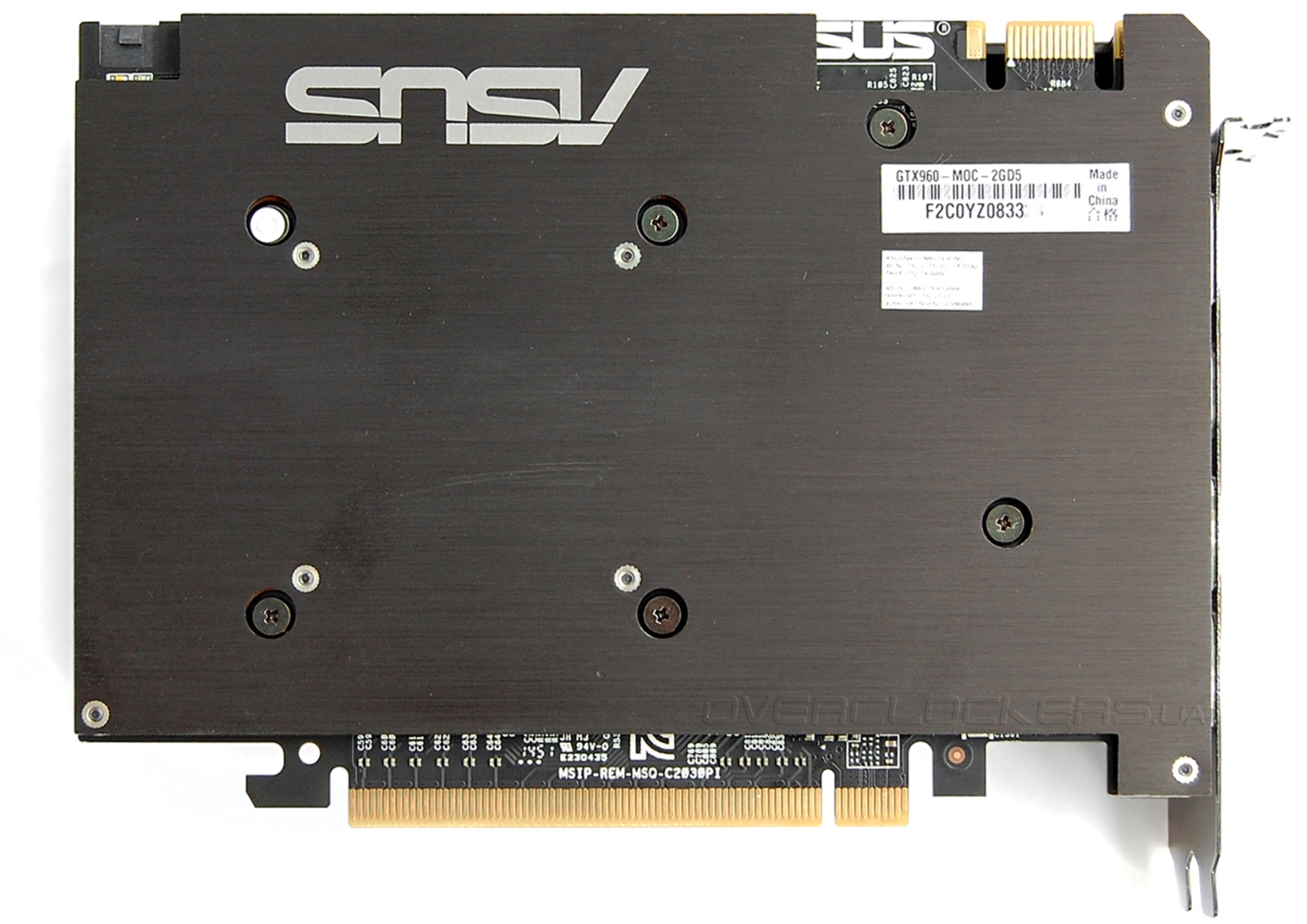

Обратная сторона закрыта металлической пластиной.

ASUS GTX960-MOC-2GD5

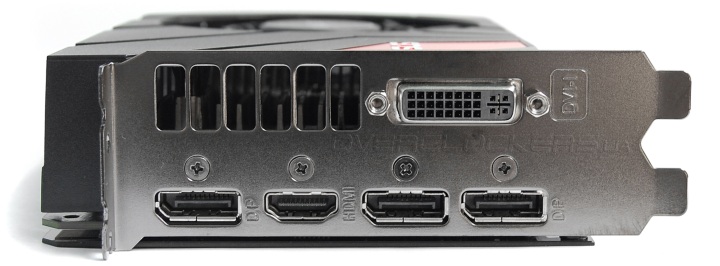

Набор интерфейсных разъемов стандартный: три DisplayPort, один HDMI и один DVI.

ASUS GTX960-MOC-2GD5

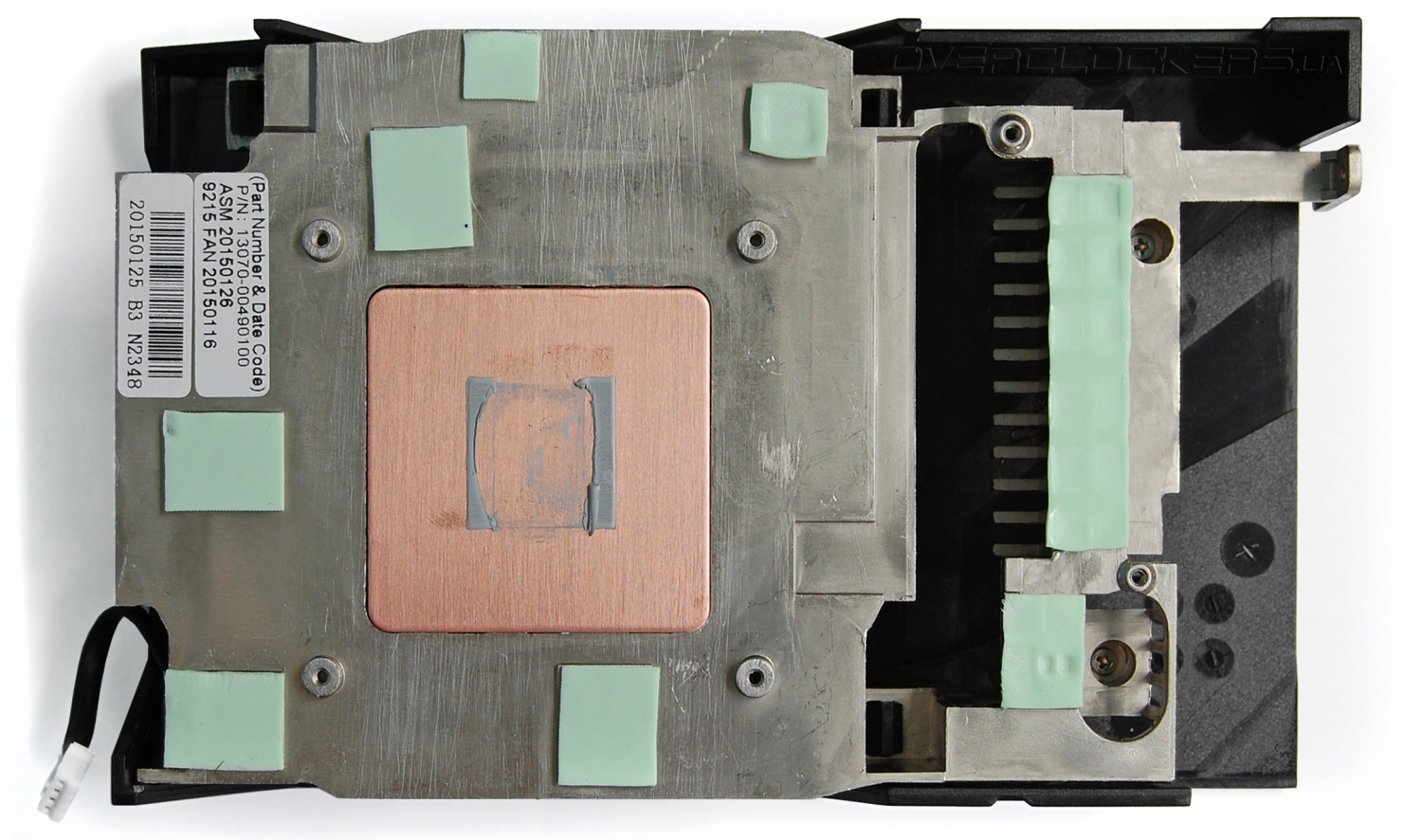

Массивное алюминиевое основание отводит тепло от силовых элементов на плате и микросхем памяти. Контакт с графическим ядром осуществляется через медную площадку.

ASUS GTX960-MOC-2GD5

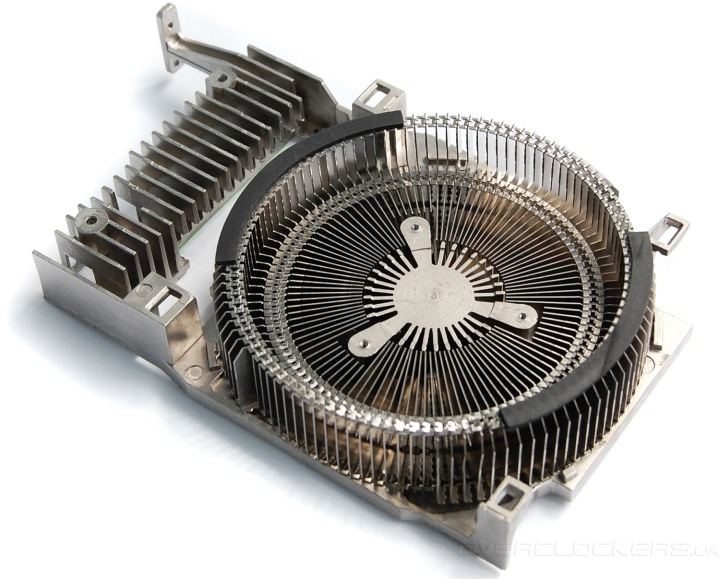

Система охлаждения полностью идентична той, что использовалась у старых карт. Левая часть массивного основания с крупным оребрением выступает радиатором для узла питания. На центральную часть напаян массив тонких пластин, образующих своеобразную «чашу», внутри которой размещен вентилятор.

ASUS GTX960-MOC-2GD5

На внешней стороне «чаши» есть резиновые демпфирующие подкладки под пластиковый кожух.

ASUS GTX960-MOC-2GD5

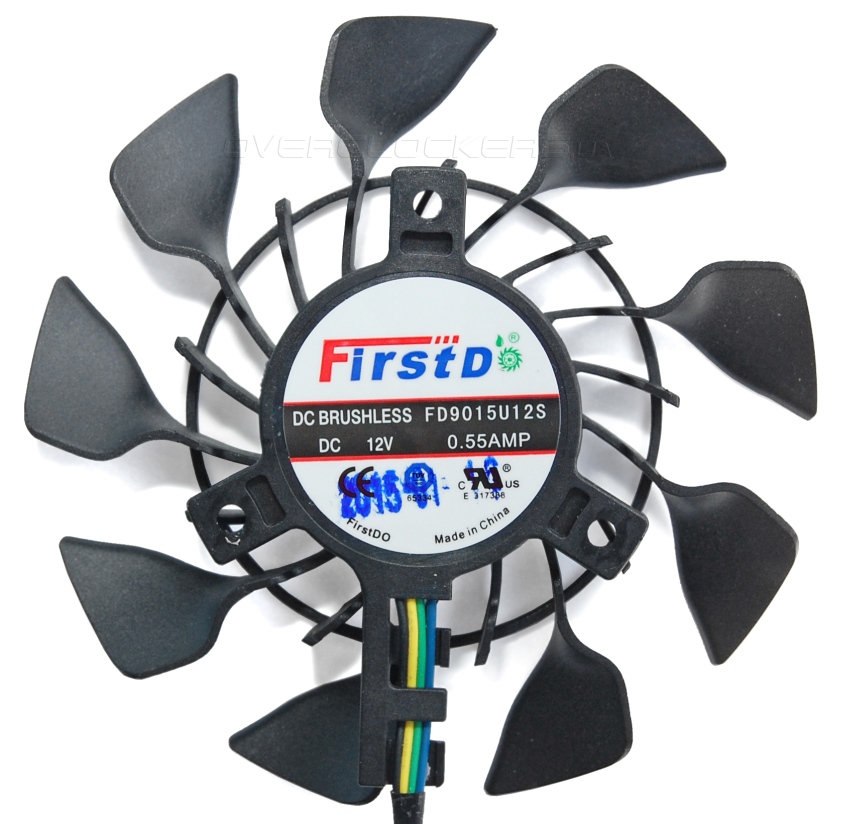

Вентилятор особой формы, которая используется не только в компактных видеокартах ASUS, но и в некоторых полноформатных моделях. Внешнее кольцо крыльчатки состоит из обычных лопастей, создающих нисходящий поток, а внутри кольца перпендикулярные «лепестки», прогоняющие воздух сквозь боковые секции. Таким образом один вентилятор работает как осевой и радиальный, обеспечивая эффективный продув всей охлаждающей конструкции.

ASUS GTX960-MOC-2GD5

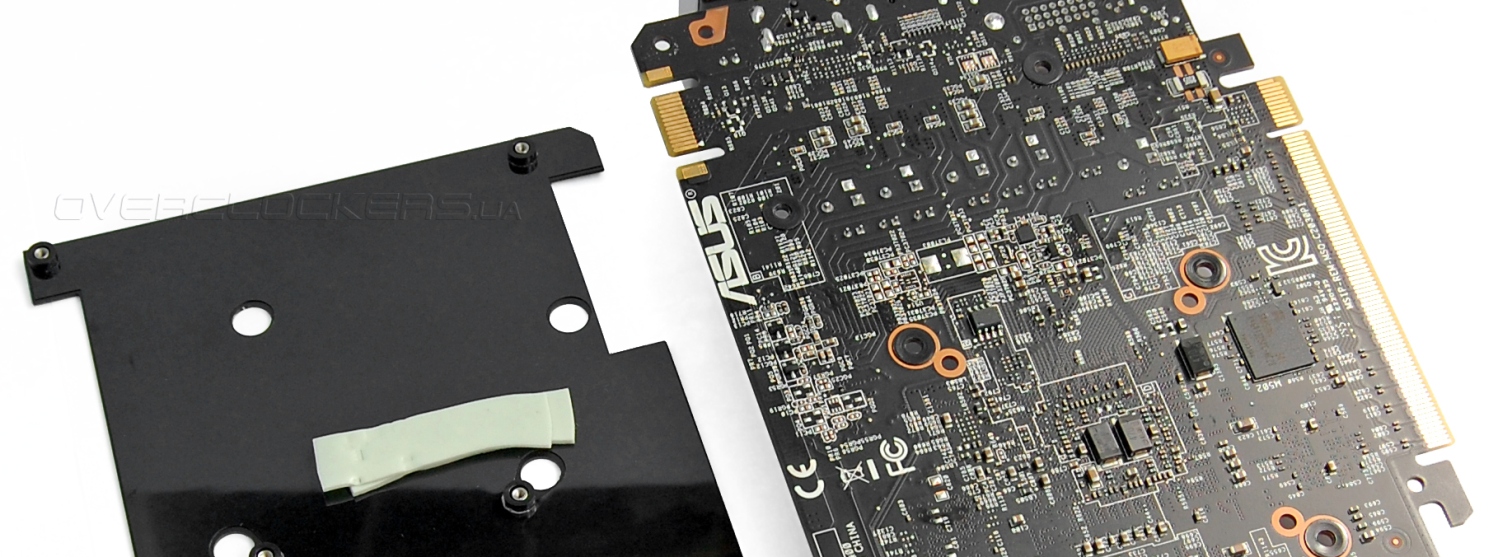

Пластина с обратной стороны платы напрямую не контактирует с элементами, ее внутренняя поверхность покрыта диэлектрической пленкой. Но в районе узла питания подложено несколько теплопроводящих «подушечек». Это должно снять часть тепловой нагрузки с платы в самой горячей ее зоне.

ASUS GTX960-MOC-2GD5

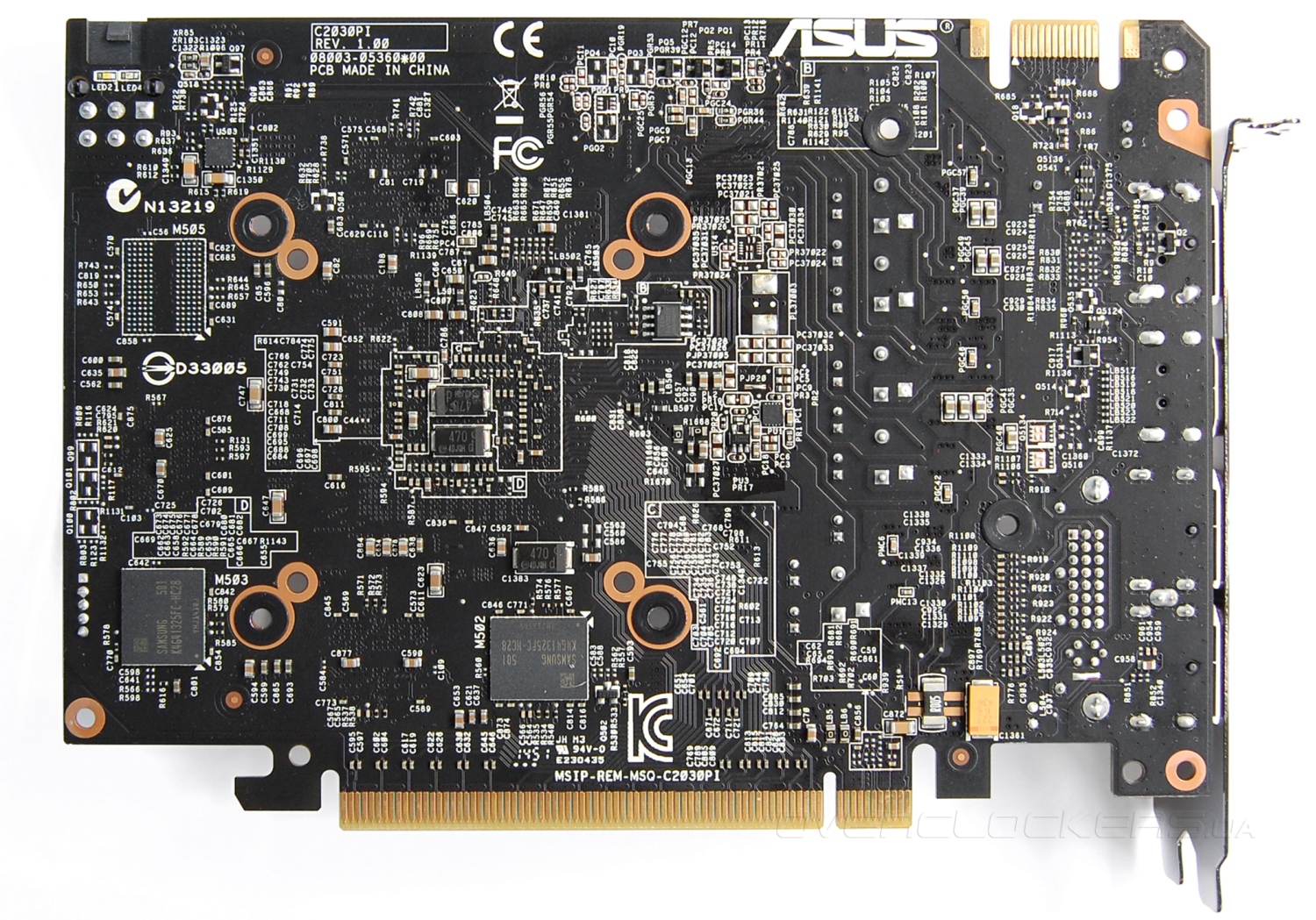

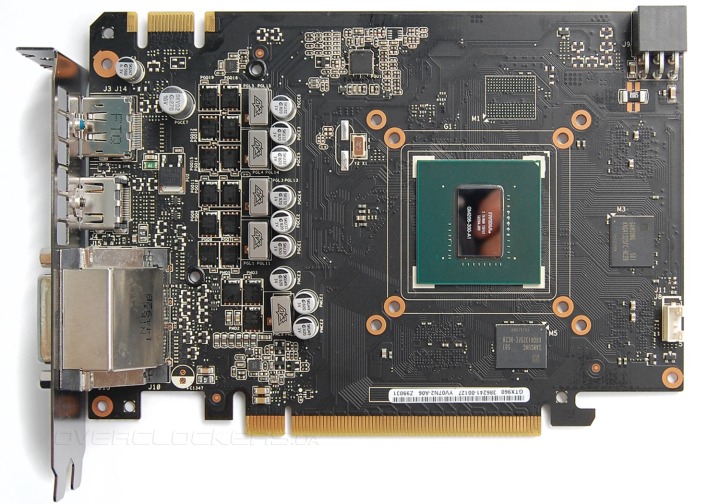

Печатная плата идентична PCB у ASUS STRIX-GTX960-DC2OC-2GD5.

ASUS GTX960-MOC-2GD5

Графический процессор запитан от четырехфазного преобразователя напряжения. Используются высококачественные фирменные компоненты, отвечающие внутреннему стандарту Super Alloy Power.

ASUS GTX960-MOC-2GD5

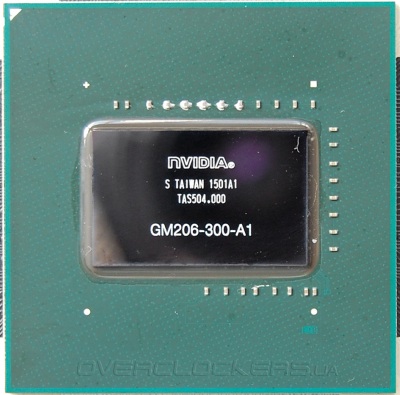

Кристалл GPU обходится без защитной рамки.

ASUS GTX960-MOC-2GD5

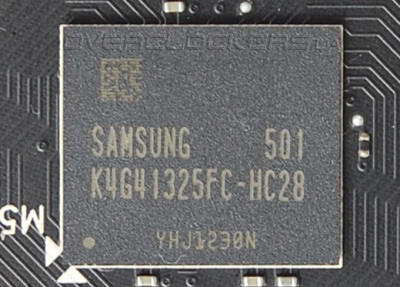

Два гигабайта памяти набраны восемью микросхемами Samsung K4G41325FC HC28, которые распаяны с двух стороны платы.

ASUS GTX960-MOC-2GD5

Базовая частота ядра установлена на 1190 МГц при официальном Boost Clock 1253 МГц. Память традиционно обходится без разгона, ее эффективная частота 7012 МГц.

ASUS GTX960-MOC-2GD5

ASIC Quality данного экземпляра равен 74,9%.

ASUS GTX960-MOC-2GD5

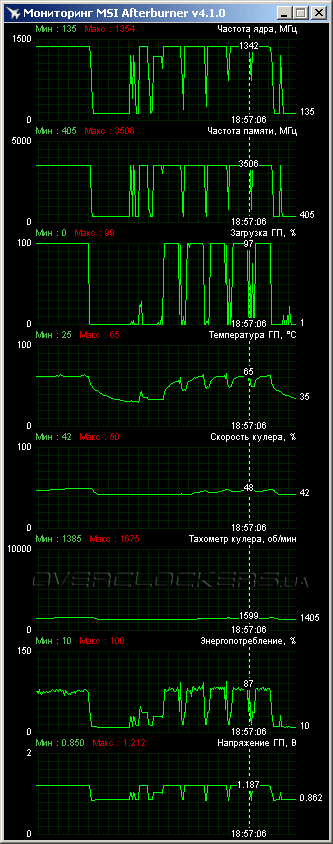

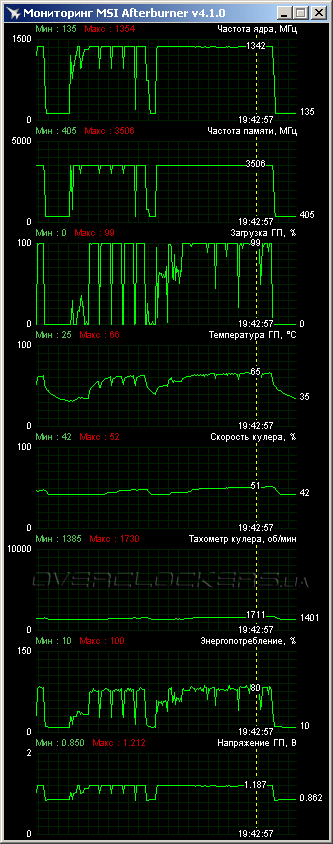

В игровой нагрузке частота графического процессора держалась на уровне 1342–1354 МГц. Нагрев не превышал 65–66 °C при 22–23 °C внутри помещения. Вентилятор при этом раскручивался до 1600–1700 об/мин. Шум при этом был минимальный. Внизу приведены данные мониторинга — на левом скриншоте во время тестирования Total War: Attila, на правом в Battlefield 4 и Far Cry 4.

ASUS GTX960-MOC-2GD5 ASUS GTX960-MOC-2GD5

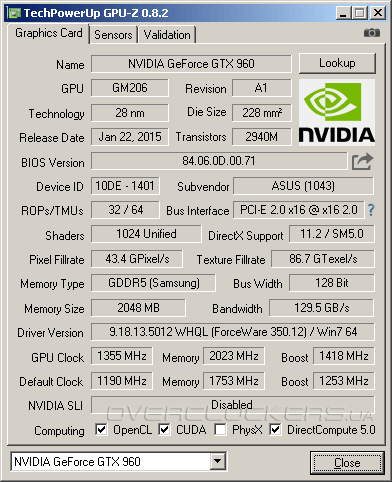

Результаты разгона полностью совпали с показатели прошлого участника наших обзоров — EVGA GTX 960 SSC. Весьма хороший результат, с учетом более простой PCB и более слабого охлаждения у ASUS. Ядро удалось разогнать по базовой частоте до 1355 МГц, память взяла рубеж в 8100 МГц.

ASUS GTX960-MOC-2GD5

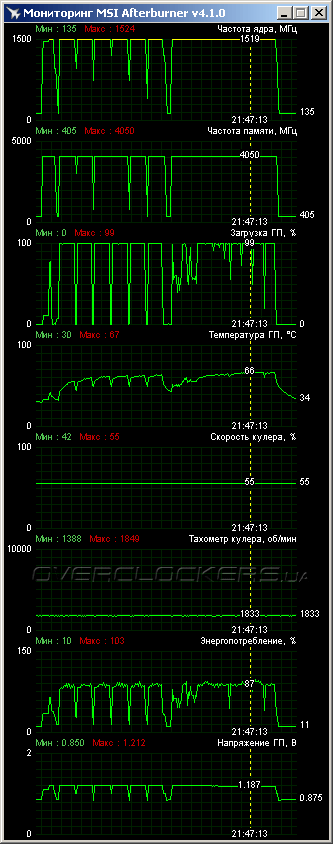

Частота ядра держалась на пиковом уровне Boost в 1519 МГц с редкими просадками на 12 МГц. Ручное повышение скорости вентилятора до 1850 об/мин позволило удержать рабочие температуры почти на начальном уровне.

ASUS GTX960-MOC-2GD5
