Обзор и тестирование видеокарты Gigabyte GV-N960G1 GAMING-2GD

Высшую ступеньку в иерархии GeForce GTX 960 от Gigabyte занимают две модели линейки Gaming, которые оснащаются мощным охлаждением с тремя вентиляторами и работают на рекордно высоких для серийных продуктов частотах. Именно с такой видеокартой мы вас сегодня и познакомим. Ее можно назвать практически лучшей модификацией GeForce GTX 960 в исполнении Gigabyte. Вторая схожая карта отличается только увеличенным до четырех гигабайт объемом видеопамяти.


Gigabyte GV-N960G1 GAMING-2GD

Поставляется рассматриваемая модель в крупной коробке.

Gigabyte GV-N960G1 GAMING-2GD

Комплект поставки такой:
  • два переходника питания c двух molex на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.

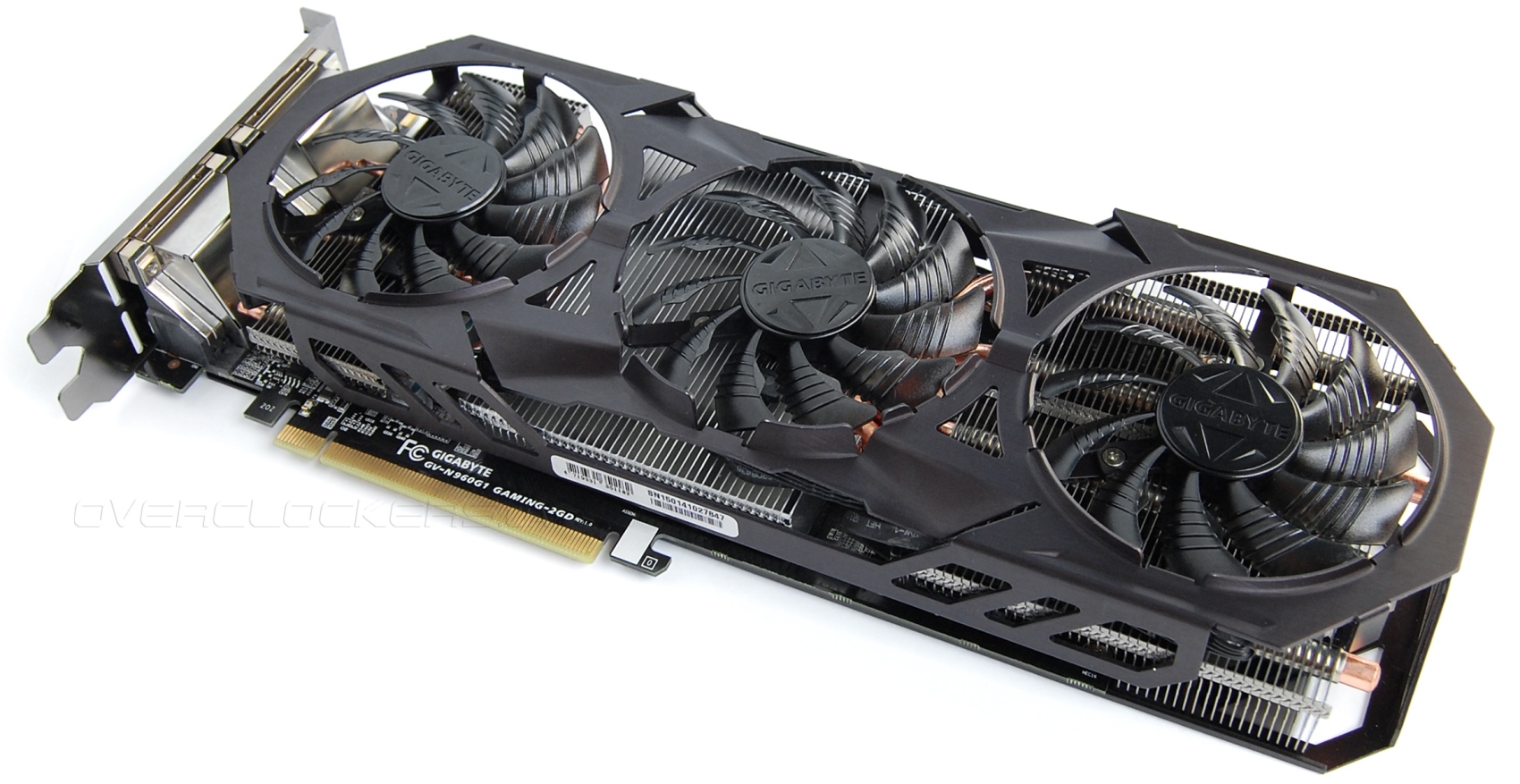

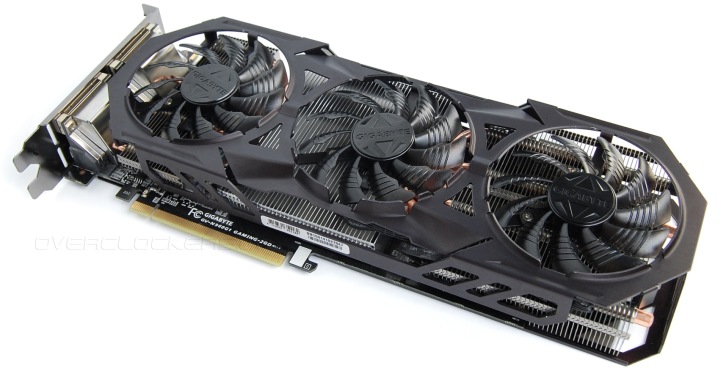

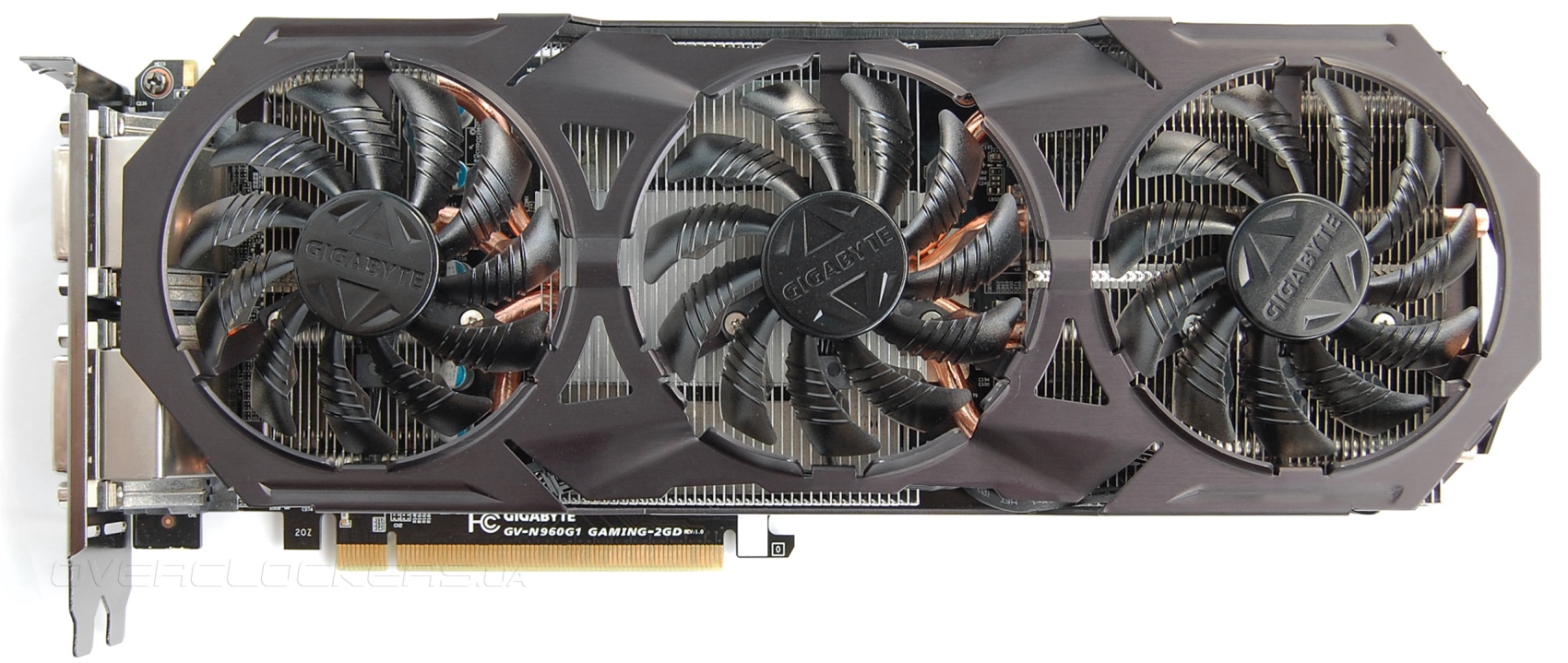

Видеокарта выглядит очень солидно благодаря массивной системе охлаждения WindForce 3X и внешне напоминает старшие модели.

Gigabyte GV-N960G1 GAMING-2GD

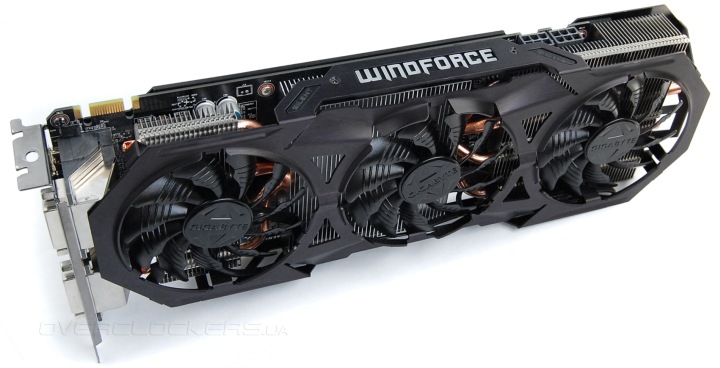

Охлаждение накрыто кожухом замысловатой формы с множеством прорезей. Сбоку есть большой логотип WindForce с голубой подсветкой. При осмотре обращает на себя внимание наличие двух шестиконтактных разъемов питания вместо одного, как у обычных GeForce GTX 960.

Gigabyte GV-N960G1 GAMING-2GD

Общая длина Gigabyte достигает 29,5 сантиметров.

Gigabyte GV-N960G1 GAMING-2GD

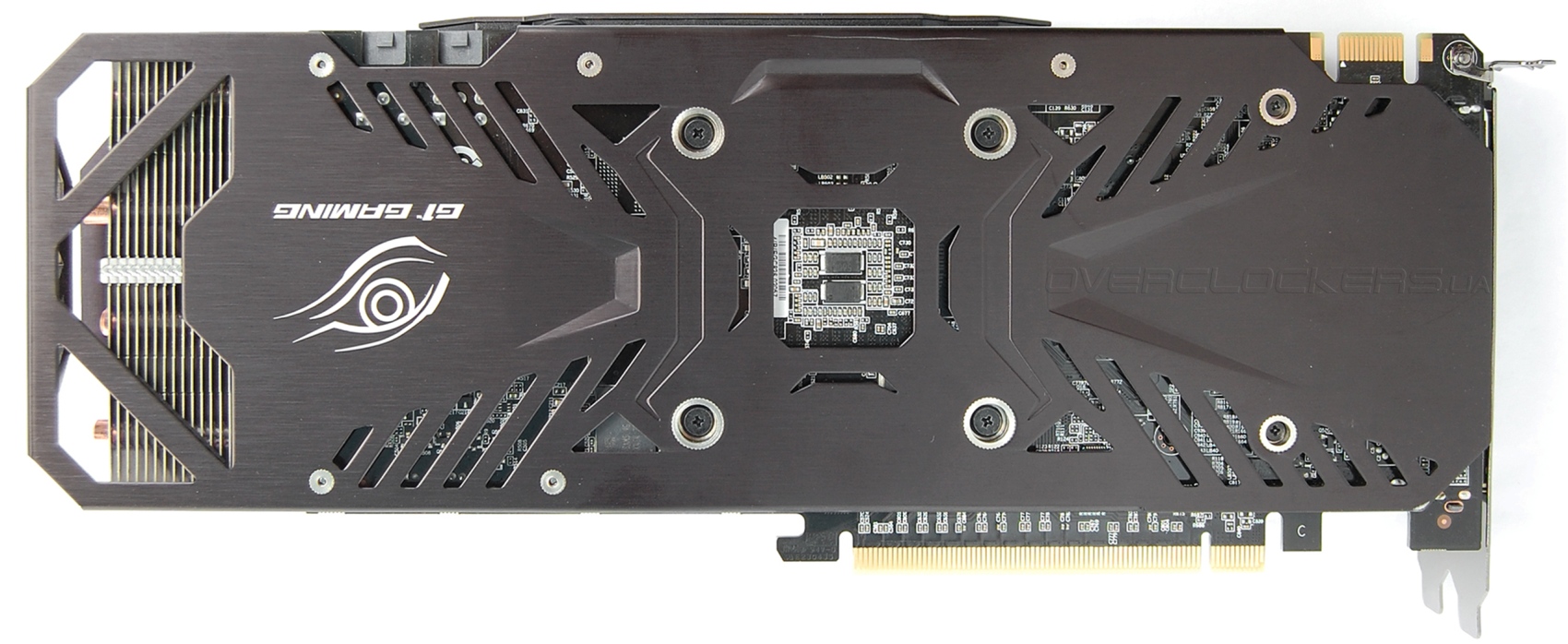

Задняя сторона накрыта металлической пластиной, вырезы которой образуют свой узор, вписывающийся в общий дизайн. Видно, что плата по размерам меньше охлаждения. Боковая часть задней пластины с большими прорезями нависает над пустотой и частью радиатора. Разъемы питания развернуты защелками вверх, что упрощает подключение соответствующих кабелей.

Gigabyte GV-N960G1 GAMING-2GD

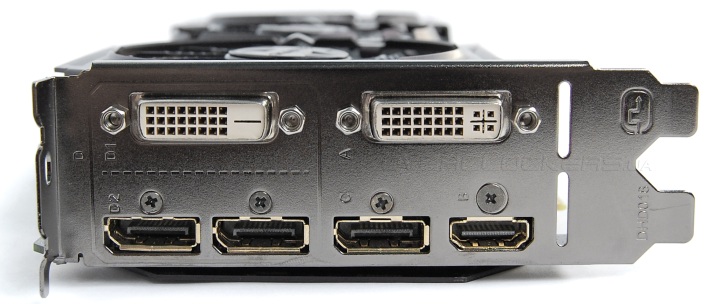

Набор интерфейсных разъемов у Gigabyte таков: два DVI, три DisplayPort и один HDMI.

Gigabyte GV-N960G1 GAMING-2GD

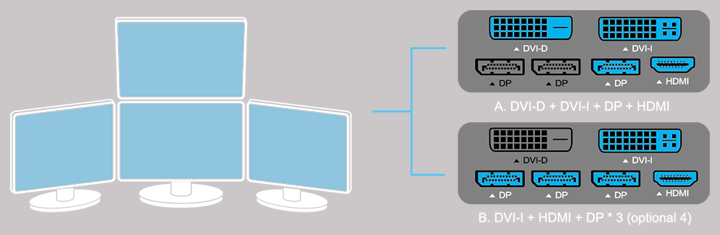

Gigabyte поддерживает технологию Flex Display, предлагающую простое автоопределение и настройку устройств в сложных мультимониторных конфигурациях до четырех дисплеев с разным типом интерфейса. Достаточно подключить их по одной из предложенных схем, чтобы сразу получить правильно сориентированную рабочую область на всех мониторах.

Gigabyte GV-N960G1 GAMING-2GD

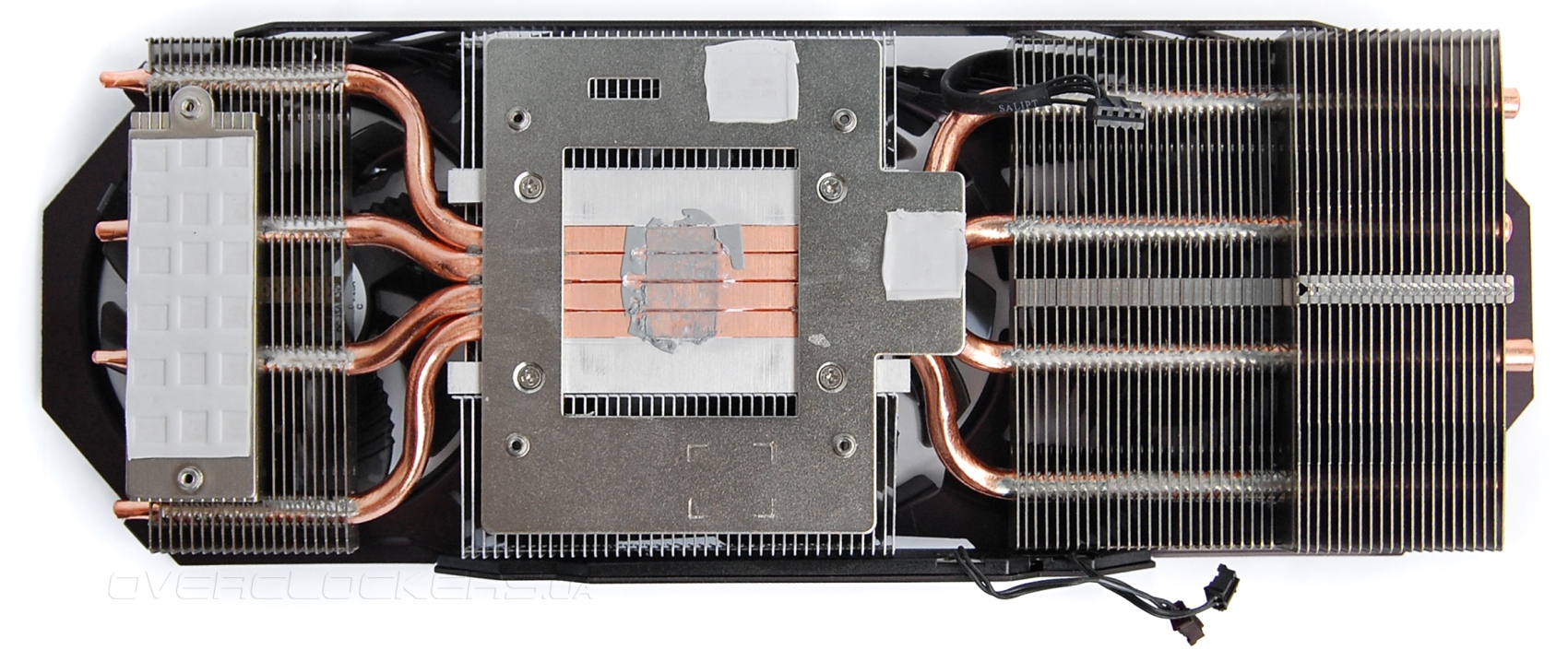

Взглянем ближе на охлаждение. Крупный радиатор состоит из трех секций алюминиевых пластин, нанизанных на четыре тепловые трубки. Центральная, самая массивная часть, установлена на алюминиевое основание, которое контактирует с микросхемами памяти. Зона контакта с графическим ядром открыта, реализован прямой контакт тепловых трубок с поверхностью кристалла.

Gigabyte GV-N960G1 GAMING-2GD

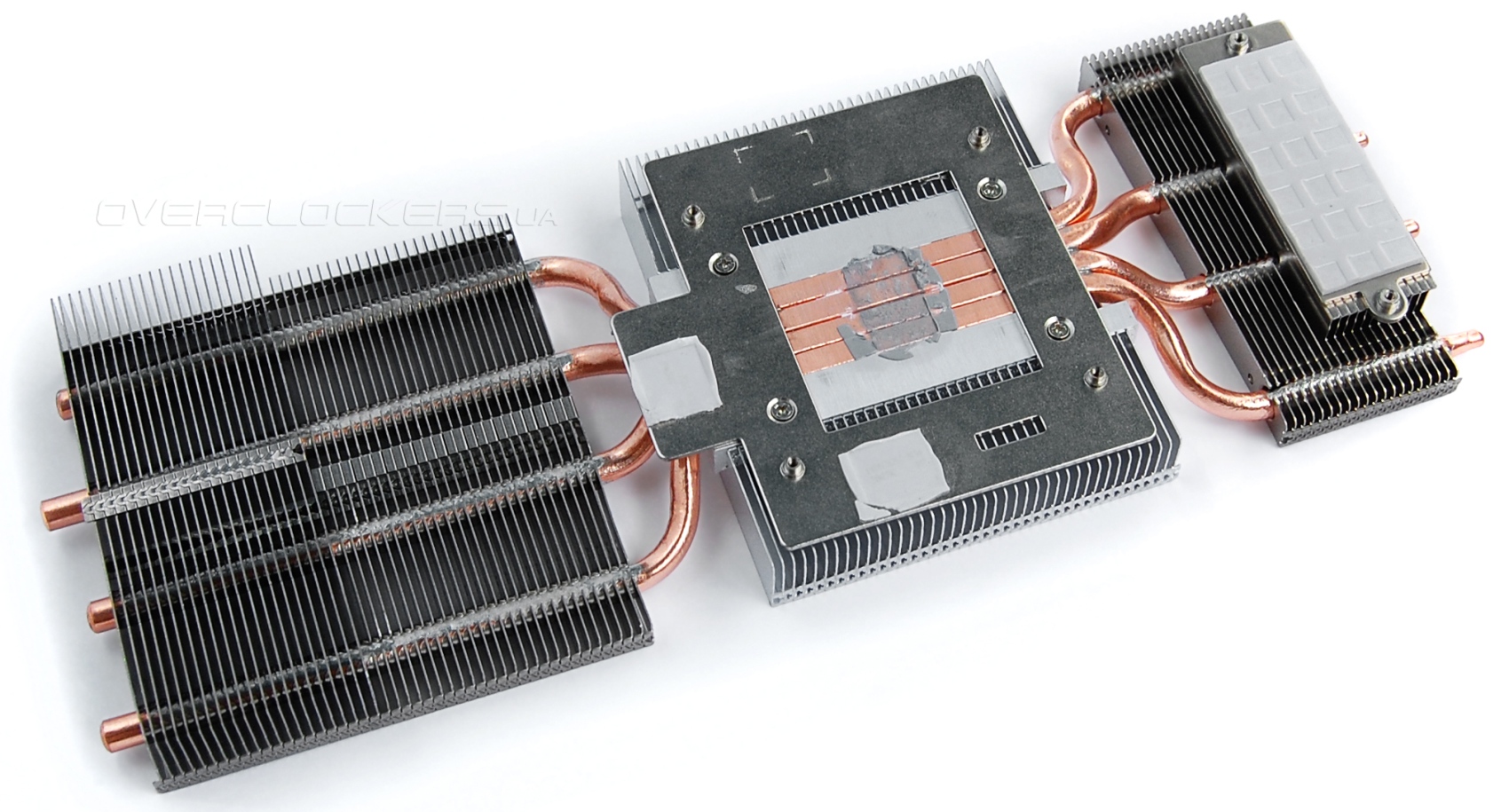

Меньшая из секций имеет площадку для отвода тепла от силовых элементов узла питания. Использование основного радиатора для охлаждения транзисторов положительно скажется на их температурном режиме. Но в тот же момент это увеличит общую тепловую нагрузку на единое устройство охлаждения.

Gigabyte GV-N960G1 GAMING-2GD

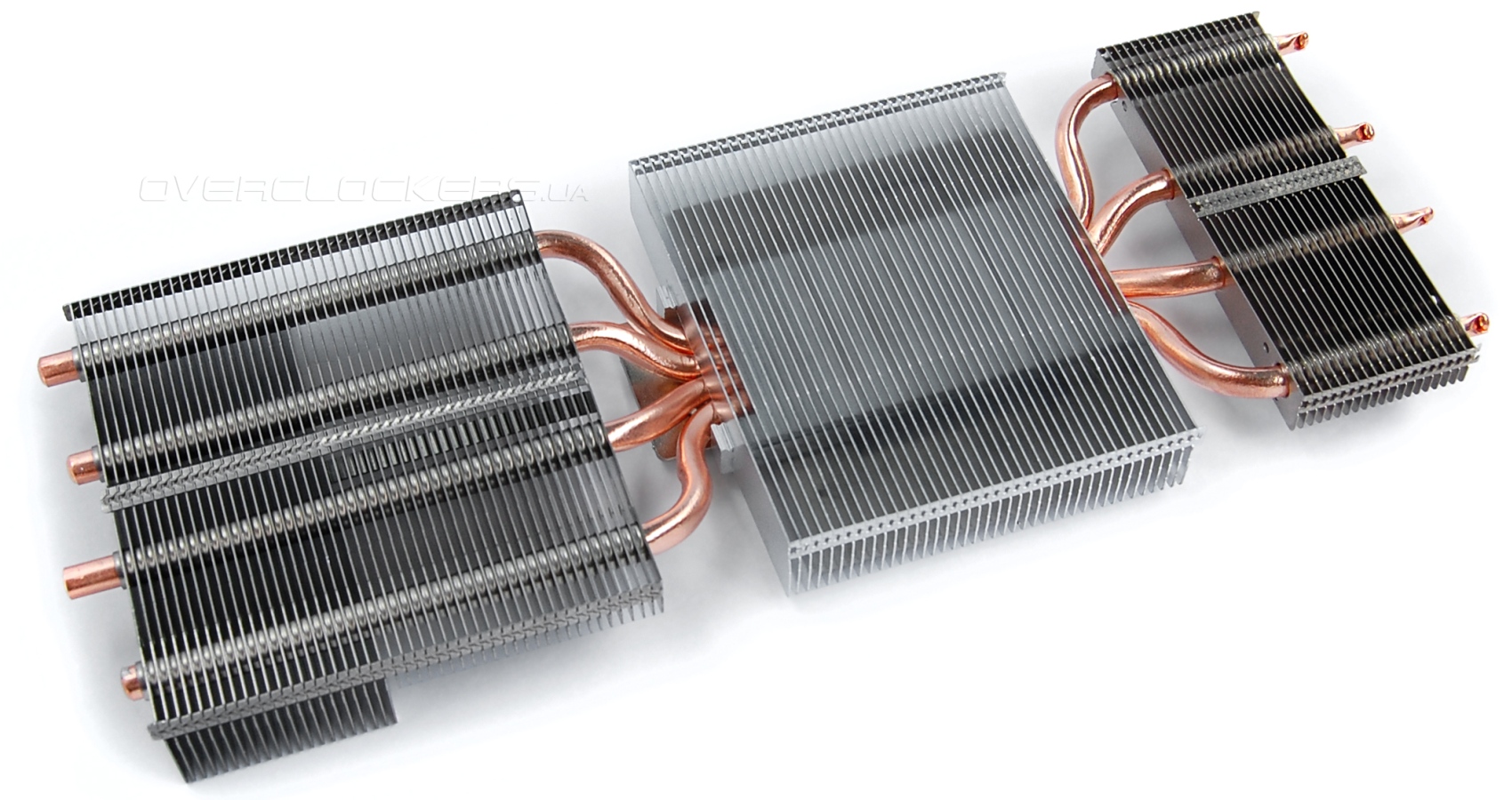

Боковые секции немного приподняты над поверхностью платы, чтобы не мешать элементам на текстолите. Центральные пластины зафиксированы внутри толстого алюминиевого «сердечника».

Gigabyte GV-N960G1 GAMING-2GD

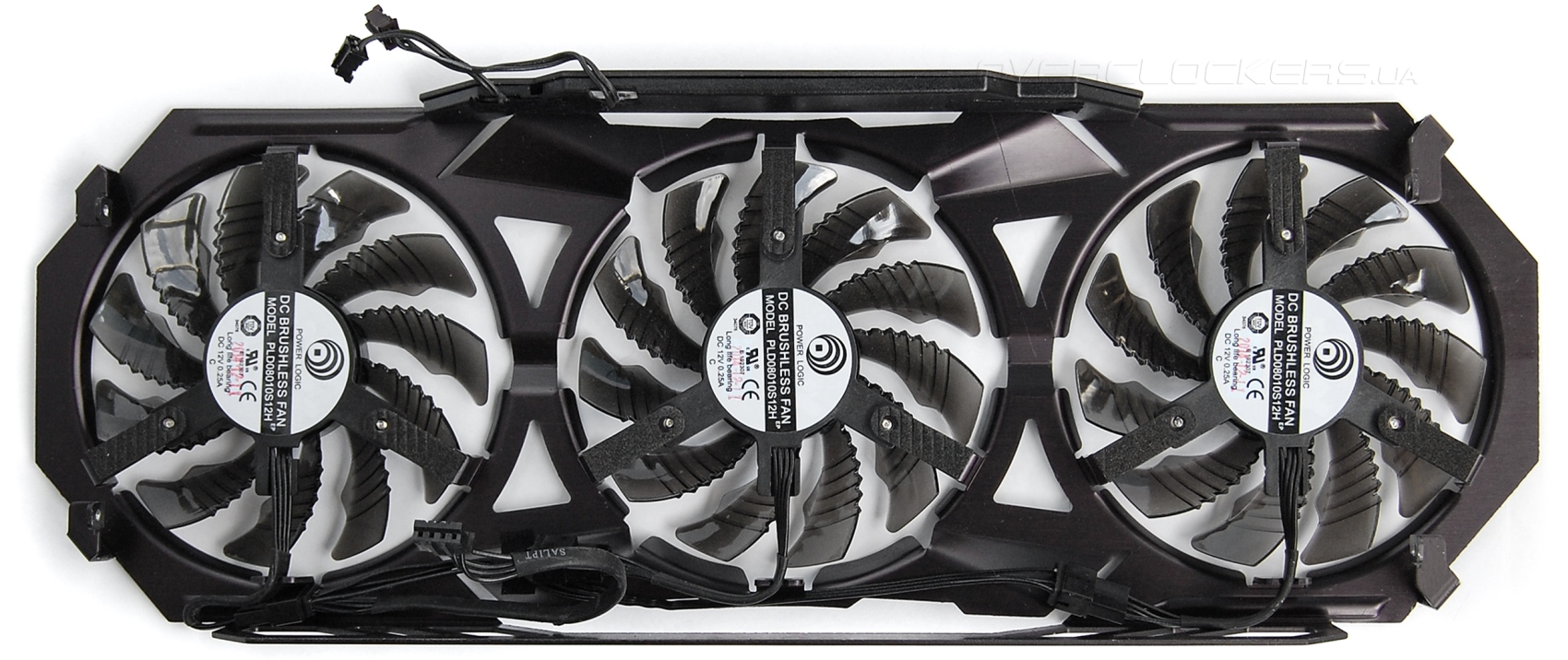

Кожух несет на себе три вентилятора Power Logic PLD08010S12H типоразмера 80 мм. Лопасти имеют особую форму с бороздами на внешней поверхности и дополнительными треугольными «зубцами». Такая форма крыльчатки улучшает характеристики вентиляторов и мощность создаваемого воздушного потока.

Gigabyte GV-N960G1 GAMING-2GD

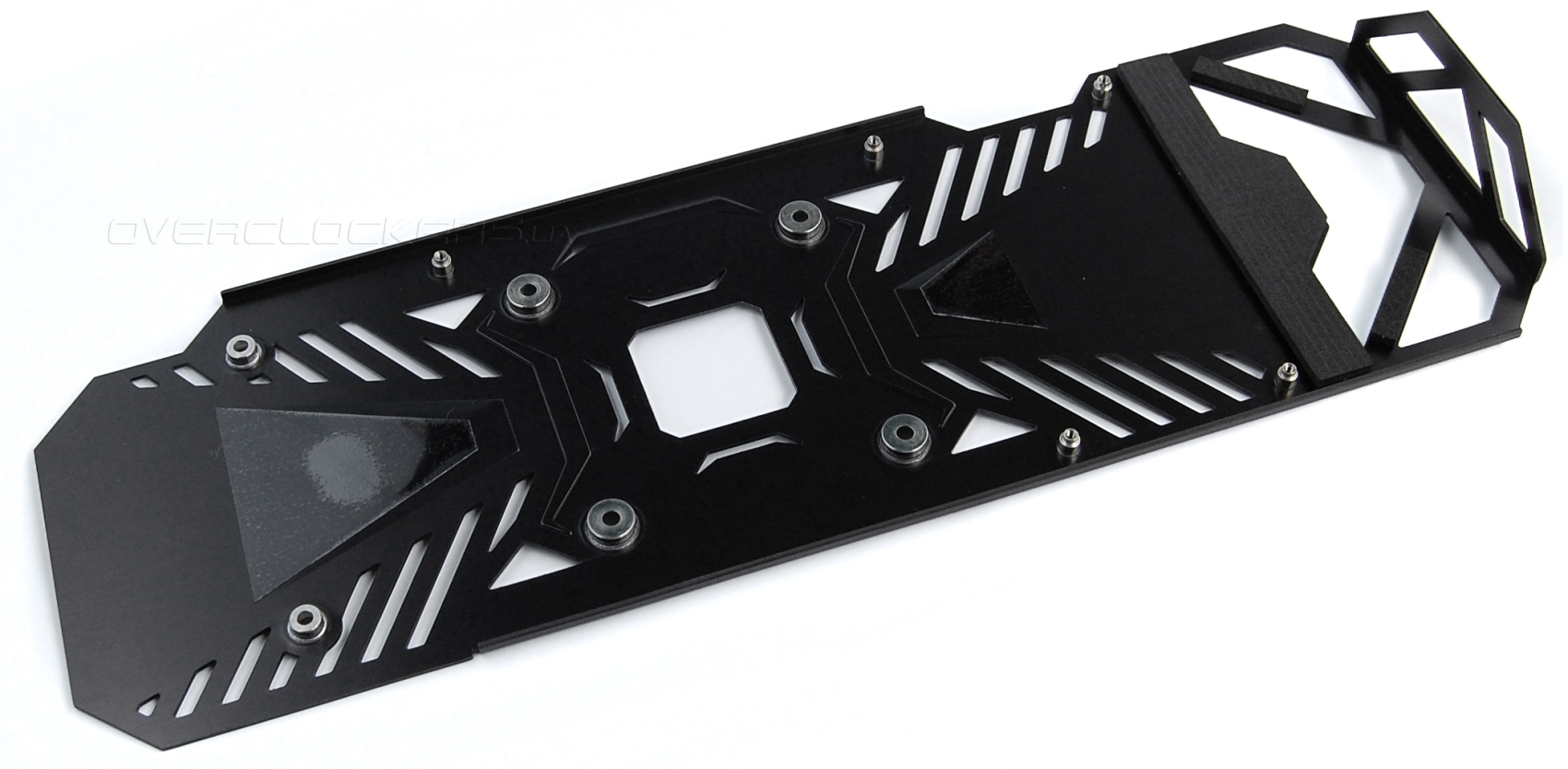

Пластина с обратной стороны платы не отводит тепло от каких-либо элементов. Хотя под ней расположено пара микросхем памяти. Пластина придает жесткости всей массивной конструкции и защищает от внешних воздействий.

Gigabyte GV-N960G1 GAMING-2GD

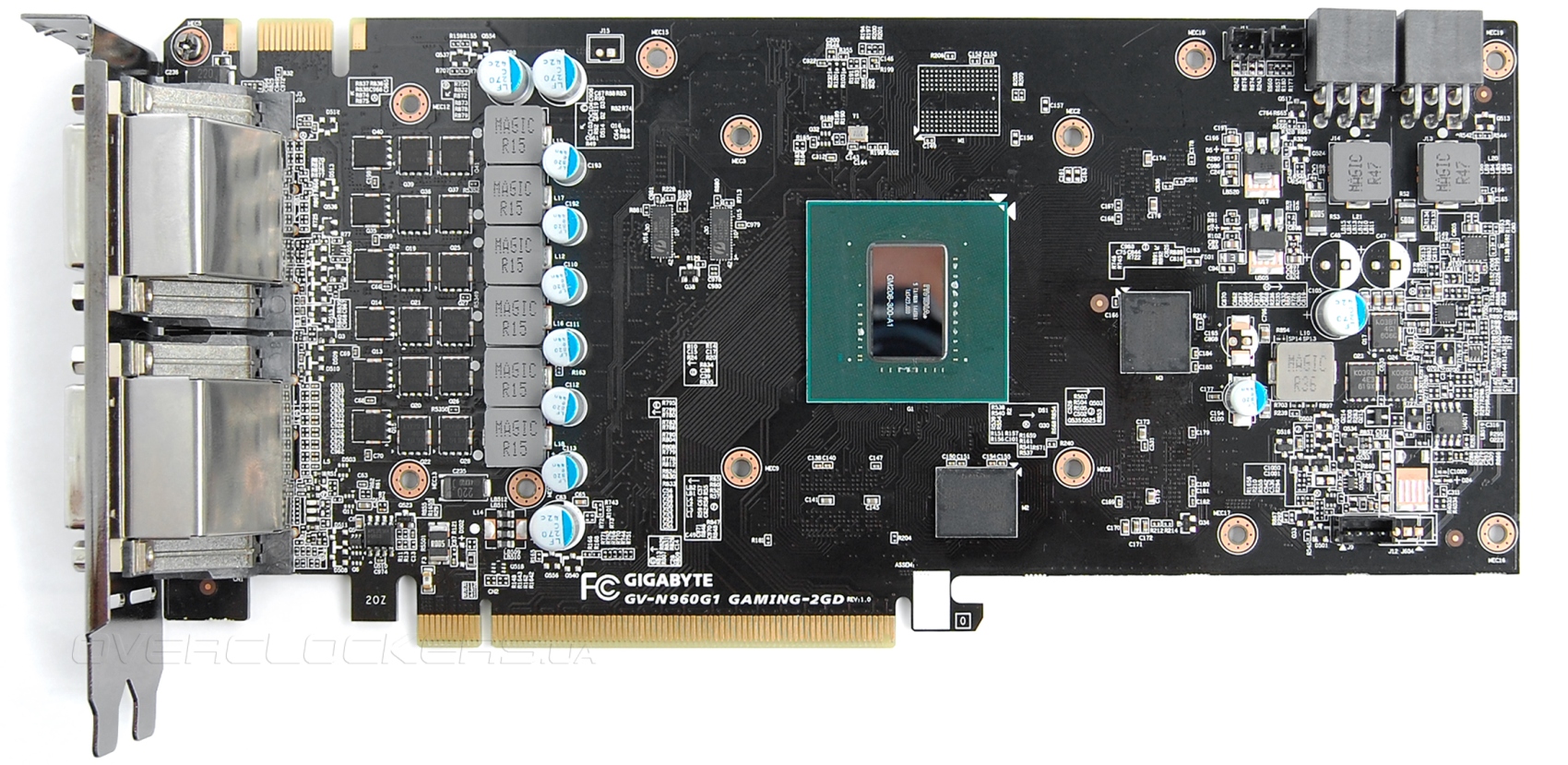

Дизайн печатной платы идентичен PCB младшей модели Gigabyte GV-N960WF2OC-2GD.

Gigabyte GV-N960G1 GAMING-2GD

Графический процессор запитан от шестифазного преобразователя напряжения. Питание памяти двухфазное.

Gigabyte GV-N960G1 GAMING-2GD

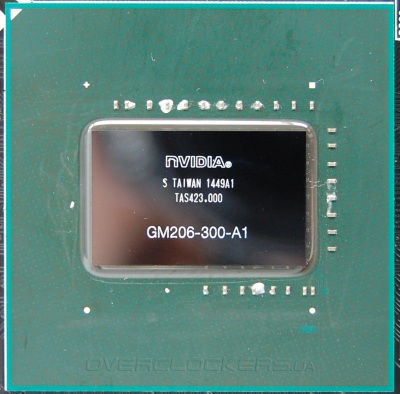

Процессор GM206-300-A1 оперирует 1024 потоковыми процессорами и 64 текстурными блоками.

Gigabyte GV-N960G1 GAMING-2GD

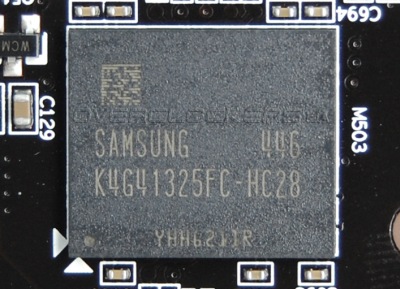

Два гигабайта памяти набрано четырьмя микросхемами Samsung K4G41325FC-HC28.

Gigabyte GV-N960G1 GAMING-2GD

Со стандартного уровня в 1126 МГц базовая частота повышена до 1241 МГц при Boost Clock 1304 МГц. Память традиционно обходится без разгона, ее эффективная частота обмена данными составляет 7010 МГц.

Gigabyte GV-N960G1 GAMING-2GD

ASIC Quality данного экземпляра равен 75,5%

Gigabyte GV-N960G1 GAMING-2GD

Реальная частота Boost достигает пиковых значений 1455–1468 МГц, что является рекордом. Максимум, что мы видели на лучших топовых версиях GeForce GTX 960 других производителей — 1430 МГц. При игровой нагрузке температура ядра не превышала 73 °C при 24 °C в помещении. Скорость вращения вентиляторов варьировалась в диапазоне 1200–1390 об/мин, в таком режиме они очень тихие. Нужно отметить, что упомянутый выше собрат GV-N960WF2OC-2GD был немного холоднее при меньших оборотах и меньшей температуре окружающей среды. То есть реальная эффективность систем охлаждения примерно на одном уровне. При этом младшая версия оснащается кулером с тремя тепловыми трубками и двумя вентиляторами 92 мм.

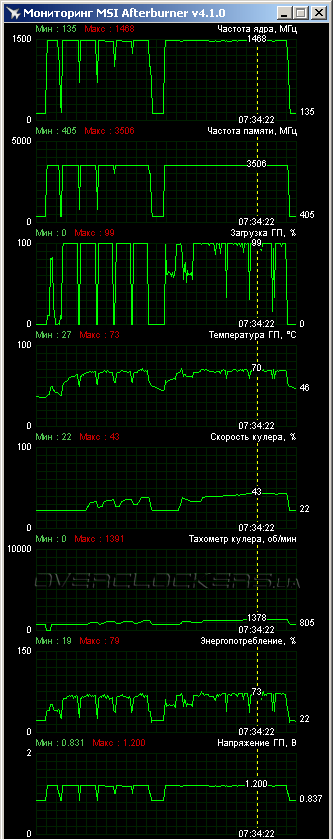

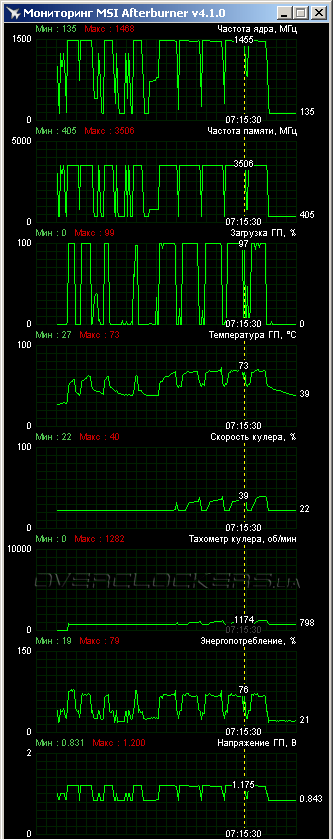

Внизу можно наблюдать данные мониторинга параметров Gigabyte GV-N960G1 GAMING-2GD в Total War: Attila (слева) и Battlefield 4 с Far Cry 4 (справа).

Gigabyte GV-N960G1 GAMING-2GD Gigabyte GV-N960G1 GAMING-2GD

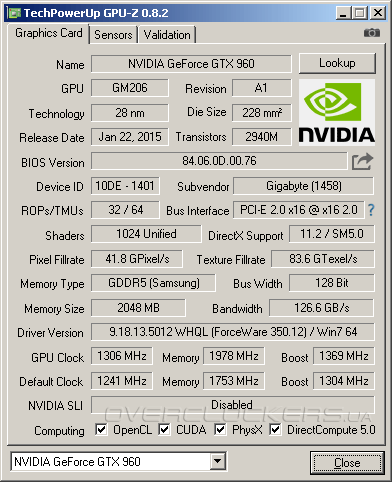

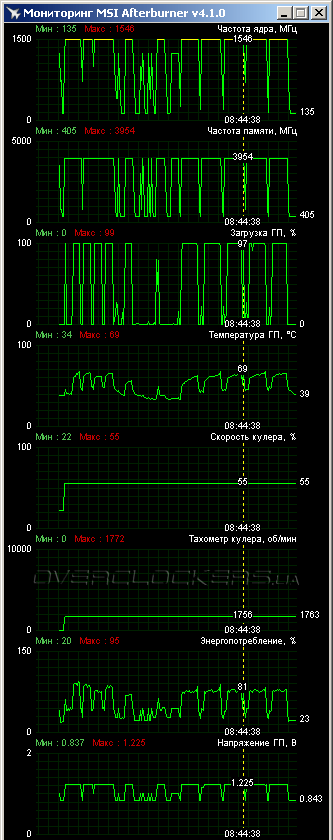

Переходим к разгону. Изначально мы ожидали достигнуть частоты не менее 1575 МГц по ядру, что ранее удалось сделать на GV-N960WF2OC-2GD. В принципе, видеокарта G1 Gaming при таких частотах Boost работала, но с артефактами. В итоге пришлось ограничиться базовым значением 1306 МГц при пиковом Boost в 1546 МГц — тоже отличный результат, но уже не рекордный. Память не продемонстрировала ничего необычного — 7908 МГц. Это практически один в один с результатом разгона памяти у GV-N960WF2OC-2GD.

Gigabyte GV-N960G1 GAMING-2GD

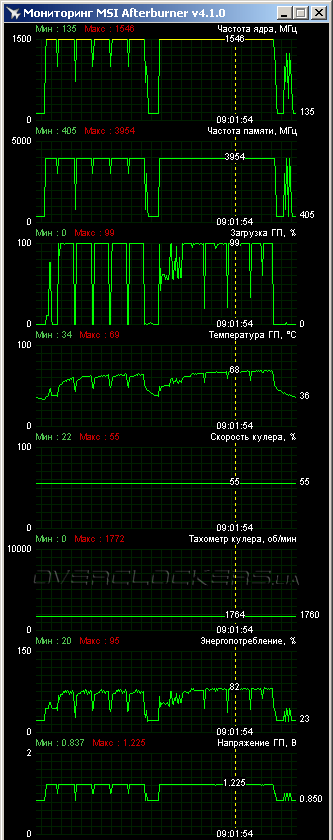

Для обеспечения стабильности скорость вентиляторов была повышена до 1750–1800 об/мин. Шум небольшой, температуры ниже начальных.

Gigabyte GV-N960G1 GAMING-2GD Gigabyte GV-N960G1 GAMING-2GD
