Знакомство с GeForce RTX 2070 Super на примере видеокарты ASUS DUAL-RTX2070S-O8G-EVO

Недавно компания NVIDIA представила три обновленные видеокарты GeForce RTX Super. Новинки стали упреждающим ударом на выход Radeon RX 5700 XT и Radeon RX 5700. Имея готовые решения на прогрессивной архитектуре, NVIDIA просто немного откорректировала характеристики и частоты, нарастив производительность для новых моделей. В итоге на рынке оказались как старые модели, так и новые Super-версии, что может запутать потенциального покупателя. Разберемся во всех нюансах в серии обзоров, где сравним разные видеокарты NVIDIA. А начнем наше знакомство с GeForce RTX 2070 Super

GeForce RTX 2070 Super

Вначале нужно поговорить о характеристиках. На данный момент представлены GeForce RTX 2060 Super, GeForce RTX 2070 Super и GeForce RTX 2080 Super. Все они используют ранее выпущенные GPU архитектуры Turing, но в новой конфигурации. Все они в полной мере поддерживают все новые технологии NVIDIA, включая трассировку лучей, аппаратное ускорение технологий глубокого обучения и т.п. То есть они позволяют активировать улучшенные визуальные эффекты на базе трассировки и особый метод рендеринга со сглаживанием DLSS. Недавно мы разбирали особенности этих технологий на примере трех игр.

GeForce RTX 2070 Super

На днях выходит игра Control, в которой будут отражения и тени на базе трассировки, и на очереди специальное обновление для Wolfenstein: Youngblood. Будут новые эффекты в Watch Dogs: Legion, Call of Duty: Modern Warfare, Vampire: The Masquerade – Bloodlines 2 и в многих других проектах. Кроме поддержки новых эффектов решения Turing обладают рядом важных улучшений и оптимизаций, что делает видеокарты GeForce RTX самыми быстрыми и прогрессивными на данный момент.

GeForce RTX 2070 Super

Модели Super ускорены за счет увеличения количества активных вычислительных блоков, повышению рабочих частот и переходу на более быструю память.

GeForce RTX 2070 Super

Для наглядности мы свели характеристики обновленных и старых видеокарт в одну таблицу.

Видеоадаптер GeForce RTX 2080 Super GeForce RTX 2080 GeForce RTX 2070 Super GeForce RTX 2070 GeForce RTX 2060 Super GeForce RTX 2060
Ядро TU104 TU104 TU104 TU106 TU106 TU106
Количество транзисторов, млн. шт 13600 13600 13600 10800 10800 10800
Техпроцесс, нм 12 12 12 12 12 12
Площадь ядра, кв. мм 545 545 545 445 445 445
Количество потоковых процессоров CUDA 3072 2944 2560 2304 2176 1920
Количество тензорных ядер 384 368 320 288 272 240
Количество ядер RT 48 46 40 36 34 30
Количество текстурных блоков 192 184 160 144 136 120
Количество блоков рендеринга 64 64 64 64 64 48
Частота ядра Base, МГц 1650 1515 1605 1410 1470 1365
Частота ядра Boost, МГц 1815 1710 1770 1620 1650 1680
Шина памяти, бит 256 256 256 256 256 192
Тип памяти GDDR6 GDDR6 GDDR6 GDDR6 GDDR6 GDDR6
Частота памяти, МГц 15500 14000 14000 14000 14000 14000
Объём памяти, ГБ 8 8 8 8 8 6
Поддерживаемая версия DirectX 12 (12_1) 12 (12_1) 12 (12_1) 12 (12_1) 12 (12_1) 12 (12_1)
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 250 215 215 175 175 160

Ранее в видеокартах использовались процессоры с частично отключенными блоками. Теперь GeForce RTX 2080 Super оснащается полнофункциональным GPU TU104 со всеми 3072 потоковыми процессорами и 192 текстурными блоками, плюс 384 тензорных ядра для операций глубокого обучения и 48 ядер RT для ускорения трассировки. Любопытно, что NVIDIA упоминает о превосходстве этой видеокарты над Titan Xp. Базовая частота повышена с 1515 до 1650 МГц, а средний Boost с 1710 до 1815 МГц. Надо отметить, что были еще GeForce RTX 2080 Founders Edition с Boost Clock 1800 МГц, и с ними частотная разница уже совсем маленькая. Память ускорена до 15500 МГц вместо стандартного значения 14000 МГц.

Если простые GeForce RTX 2070 базировались на процессоре TU106, то новые GeForce RTX 2070 Super перешли на урезанную версию TU104. Это позволило открыть 2560 потоковых процессоров и 160 текстурных блоков вместо 2304 и 144 блоков у оригинальной версии. Тензорных ядер теперь 160, а блоков RT — 40. По сути, мы имеет промежуточную конфигурацию между GeForce RTX 2080 и GeForce RTX 2070. Плюс повышены частоты ядра — базовая выросла с 1410 до 1605 МГц, а Boost Clock достиг 1770 МГц вместо 1620 МГц. Параметры памяти остались на старом уровне — это модули GDDR6 объемом 8 ГБ с частотой обмена данными в 14 ГГц.

Обновление GeForce RTX 2060 вышло самым интересным. Super-версия получила конфигурацию блоков, близкую к GeForce RTX 2070 — это процессор TU106 с 2176 потоковыми процессорами, 136 текстурными блоками, 272 тензорными блоками и 34 ядрами RT. Частоты GPU повышены с 1365/1680 МГц до 1470/1650 МГц. Но самое главное, что увеличен объем памяти. Теперь на борту полноценные 8 ГБ на 256-битной шине вместо 6 ГБ на 192-битной шине.

Такой апгрейд не прошел бесследно для TDP. Поэтому для всех Super заявлен более высокий уровень мощности. О разнице в производительности мы поговорим по итогам нашего тестирования, где сравним GeForce RTX 2070 Super с GeForce RTX 2070, старыми моделями GeForce и новыми конкурентами от AMD.

ASUS Dual GeForce RTX 2070 SUPER EVO OC (ASUS DUAL-RTX2070S-O8G-EVO)

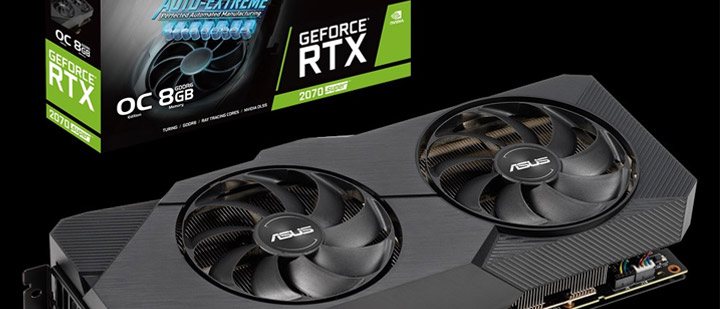

Видеокарта поставляется в крупной коробке.

ASUS DUAL-RTX2070S-O8G-EVO

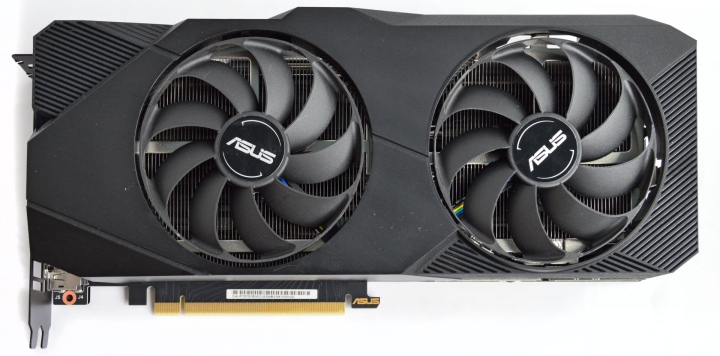

Выглядит ASUS просто и громоздко. Занимает три слота. В системе охлаждения используется два вентилятора.

ASUS DUAL-RTX2070S-O8G-EVO

Полная длина до 27 см.

ASUS DUAL-RTX2070S-O8G-EVO

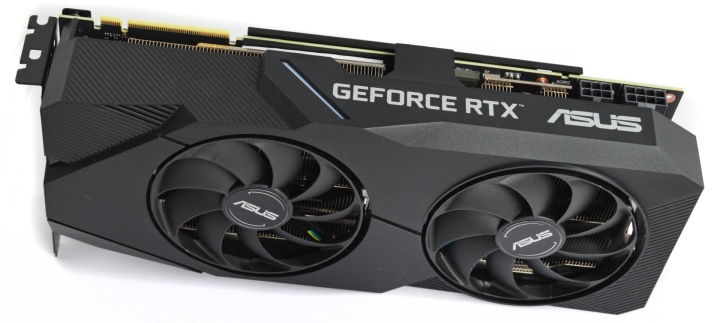

На боковой грани есть большая надпись GeForce RTX ASUS. Подсветка ограничена небольшой косой вставкой в корпусе. В углу два разъема питания — на шесть и восемь контактов.

ASUS DUAL-RTX2070S-O8G-EVO

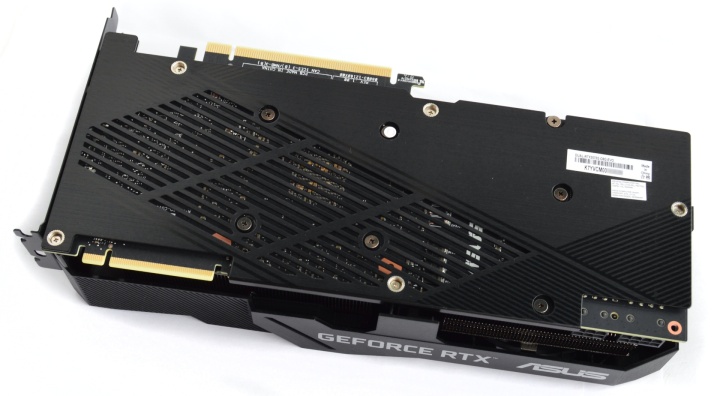

Обратная сторона видеокарты закрыта металлической пластиной. Она несет защитную функцию, тепло от элементов не отводит. Наличие многочисленных прорезей не будет мешать естественной конвекции теплого воздуха.

ASUS DUAL-RTX2070S-O8G-EVO

На задней панели три порта DisplayPort и один HDMI.

ASUS DUAL-RTX2070S-O8G-EVO

Взглянем на устройство системы охлаждения. Радиатор состоит из двух секций и четырех тепловых трубок. Секции сверху обдувают вентиляторы типоразмера 90 мм (полный диаметр крыльчатки 88 мм). Сами вентиляторы выполнены по технологии Axial-tech — особая форма лопастей и кольцо по краям позволяют усилить воздушный поток и уменьшить шум на высоких скоростях. Такие вентиляторы используют в новых видеокартах ASUS Strix.

ASUS DUAL-RTX2070S-O8G-EVO

Стоит отметить, что видеокарта ASUS Dual GeForce RTX 2070 при схожих габаритах использовала радиатор без тепловых трубок, компенсируя это большими размерами и наличием испарительной камеры.

ASUS DUAL-RTX2070S-O8G-EVO

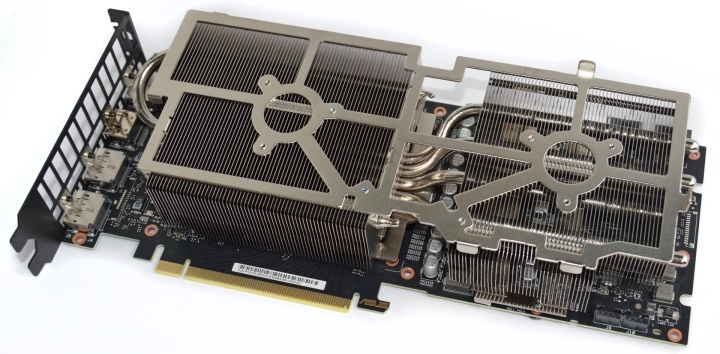

Данная конструкция напоминает урезанный радиатор от Strix, где больше свободного места, что с учетом наличия двух вентиляторов вполне оправдано. Одна часть радиатора отводит тепло от GPU и микросхем памяти, вторая секция отводит тепло от блока VRM.

ASUS DUAL-RTX2070S-O8G-EVO

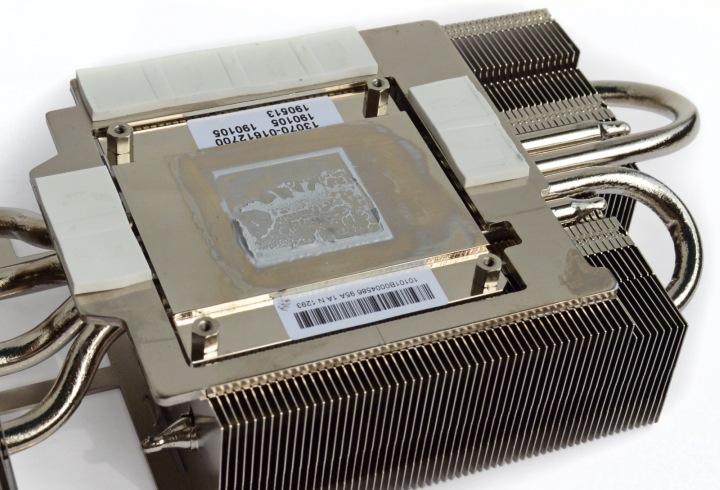

Контакт с поверхностью графического кристалла осуществляется через ровное основание. Тепловые трубки зафиксированы в каналах между основанием и блоком пластин.

ASUS DUAL-RTX2070S-O8G-EVO

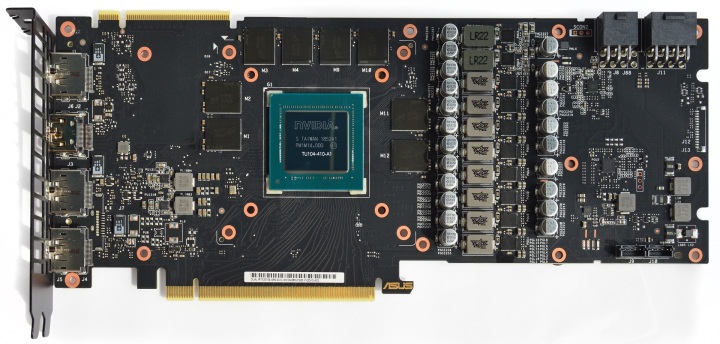

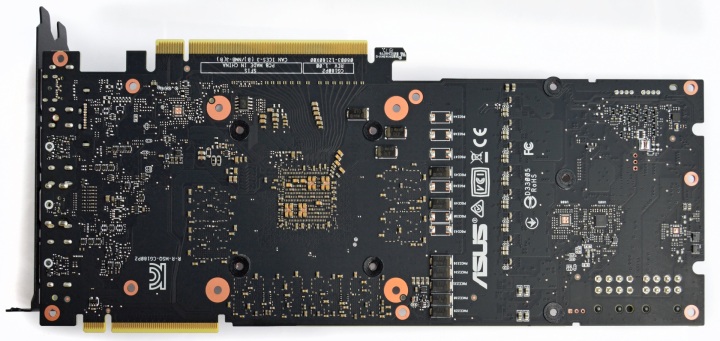

Печатная плата по дизайну напоминает старшие GeForce RTX 2080, что вполне логично, поскольку это и есть урезанная версия GeForce RTX 2080.

ASUS DUAL-RTX2070S-O8G-EVO
ASUS DUAL-RTX2070S-O8G-EVO

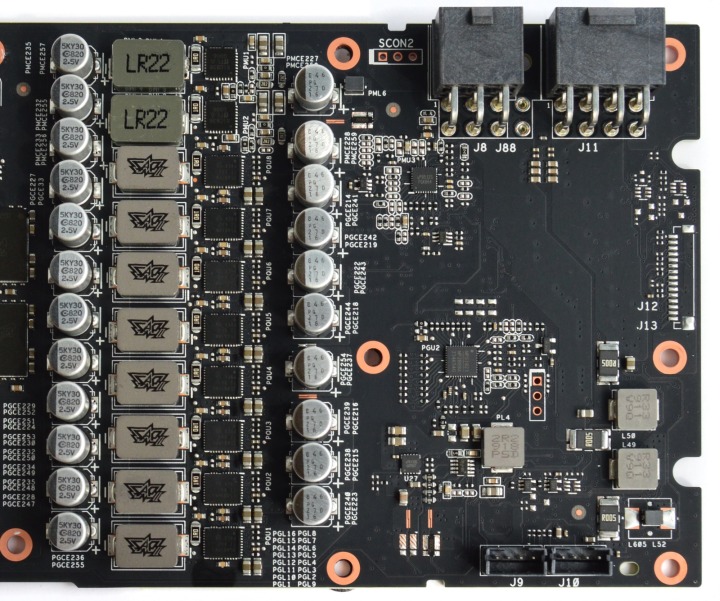

Правую часть платы занимает крупная система питания, которая насчитывает восемь фаз для GPU и две фазы для питания памяти.

ASUS DUAL-RTX2070S-O8G-EVO

Полная маркировка GPU — TU104-410-A1.

ASUS DUAL-RTX2070S-O8G-EVO

Распаяны микросхемы памяти Micron 9EA77 D9WCW.

ASUS DUAL-RTX2070S-O8G-EVO

ASUS DUAL-RTX2070S-O8G-EVO работает с заводским разгоном. При стандартном базовом значении 1605 МГц средний Boost повышен до 1815 МГц.

ASUS DUAL-RTX2070S-O8G-EVO

Реальные частоты Boost оказались немного выше 1900 МГц. В Final Fantasy XV Windows Edition основной рабочий диапазон 1920–1965 МГц, в The Division 2 были просадки до 1890 МГц. В игровом режиме ядро прогревалось до 72 °С на открытом стенде при температуре в помещении до 27 °С. Вентиляторы раскручивались до 1800–1900 об/мин, шум умеренный.

ASUS DUAL-RTX2070S-O8G-EVO ASUS DUAL-RTX2070S-O8G-EVO

Поскольку нас интересует производительность простых версий GeForce RTX 2070 Super, нужна небольшая коррекция частот. Снизив базовое значение на 50 МГц, мы получили рабочий диапазон частот 1845–1905 МГц, что примерно соответствует частотам референсных видеокарт новой серии.

ASUS DUAL-RTX2070S-O8G-EVO ASUS DUAL-RTX2070S-O8G-EVO

Пора поговорить о разгоне. Сразу отметим, что частотный потенциал у обновленных видеоадаптеров остался на стандартном уровне. И с учетом изначально повышенных частот потенциал для дополнительного ускорения уменьшился. Наш ASUS Dual удалось разогнать на 45 МГц по базовой частоте.

ASUS DUAL-RTX2070S-O8G-EVO

При повышении лимита мощности до максимума такое ускорение позволило достичь частот Boost 1995–2010 МГц при пиковом Boost до 2085 МГц. В некоторых играх частота стремилась к 2025 МГц, были редкие просадки до 1980 МГц. Память удалось разогнать до 7726 (15452) МГц.

ASUS DUAL-RTX2070S-O8G-EVO

При повышении скорости вентиляторов до 2400 об/мин температура ядра достигала 78 °С. Под конец тестов было одно зависание. Это означает, что видеоадаптер работал на пределе возможностей, где воздушного охлаждения едва хватает для работы в максимальном частотном режиме. Если пытаться достичь баланса между повышением частот и комфортным акустическим режимом, то разгон будет совсем маленький.
