Данный графический ускоритель попал к нам без заводской упаковки, в обычной картонной коробке, но с полным набором дополнительных аксессуаров.
Комплектация следующая:
- два переходника питания Molex/PCI-E;
- кабель HDMI;
- мостик CrossFireX;
- диск с программным обеспечением;
- инструкция.

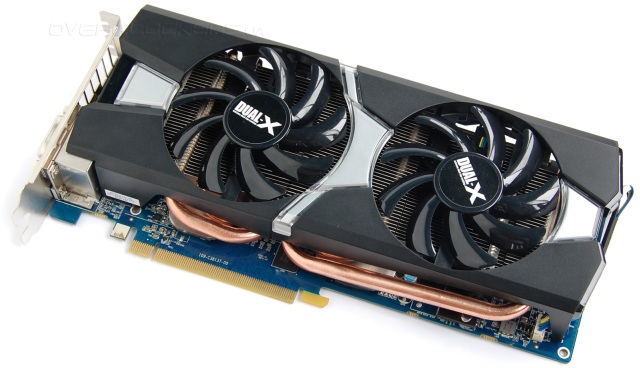

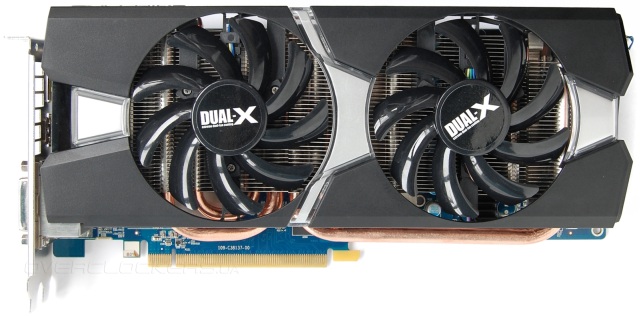

Вентиляторы среднего размера. Под кожухом видны толстые тепловые трубки.

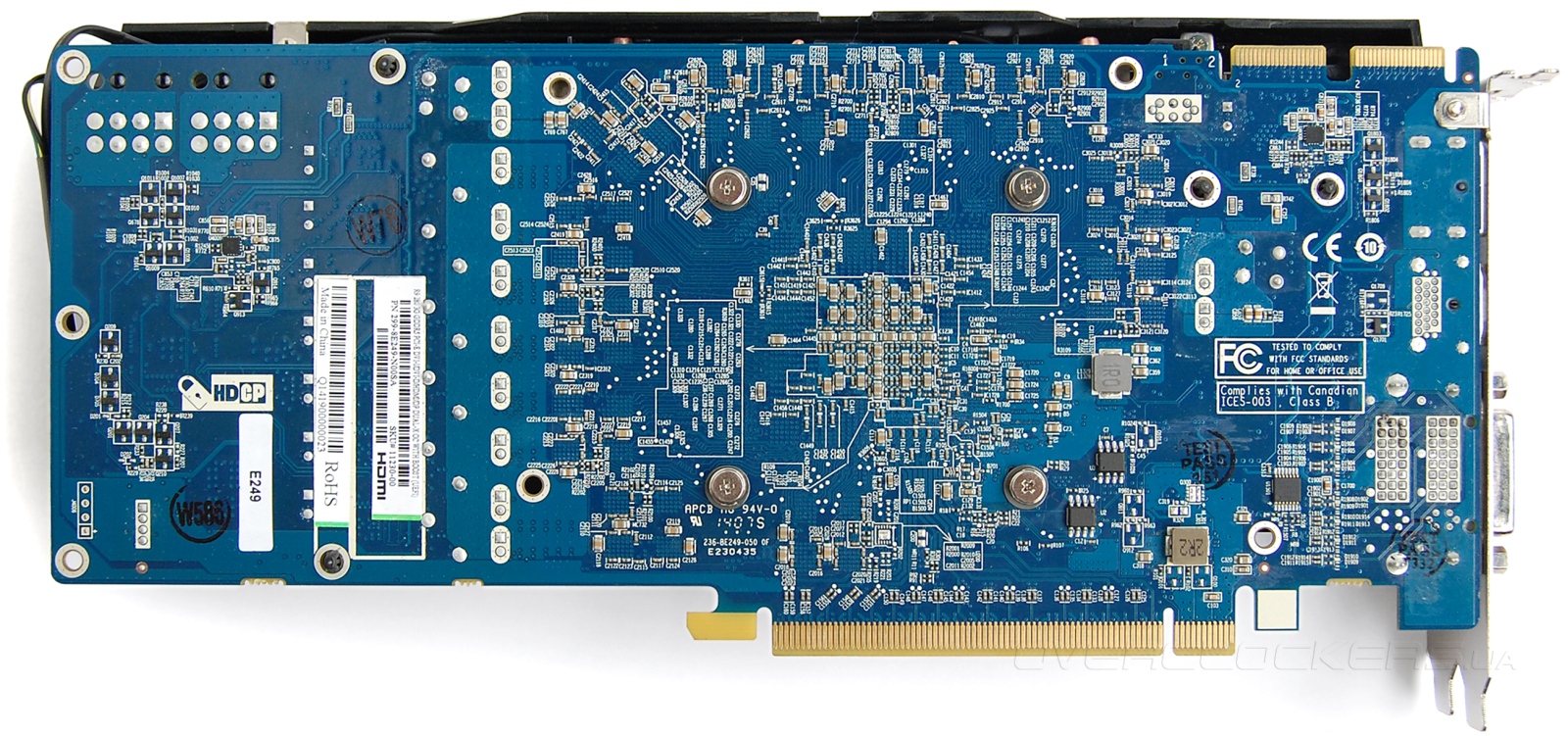

Плата типового для Sapphire синего цвета. Питание подключается к двум шестиконтактным разъемам.

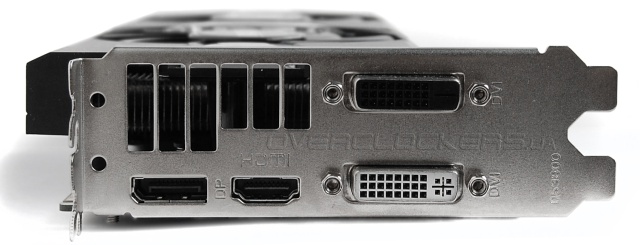

На заднюю панель выведены разъемы DisplayPort, HDMI и два DVI.

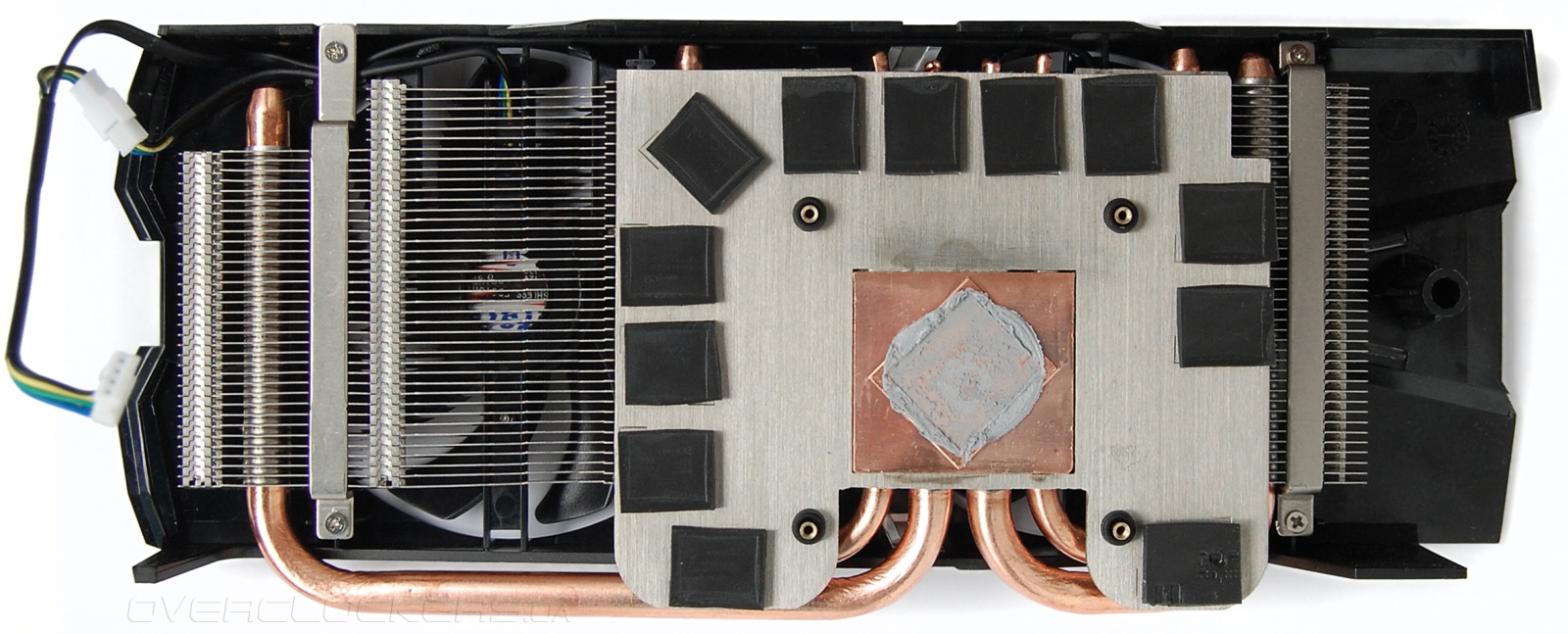

Взглянем на систему охлаждения поближе. Тепло от графического процессора отводится через медную площадку и четыре тепловые трубки. Эта площадка окружена массивной пластиной, контактирующей с чипами памяти через термопрокладки.

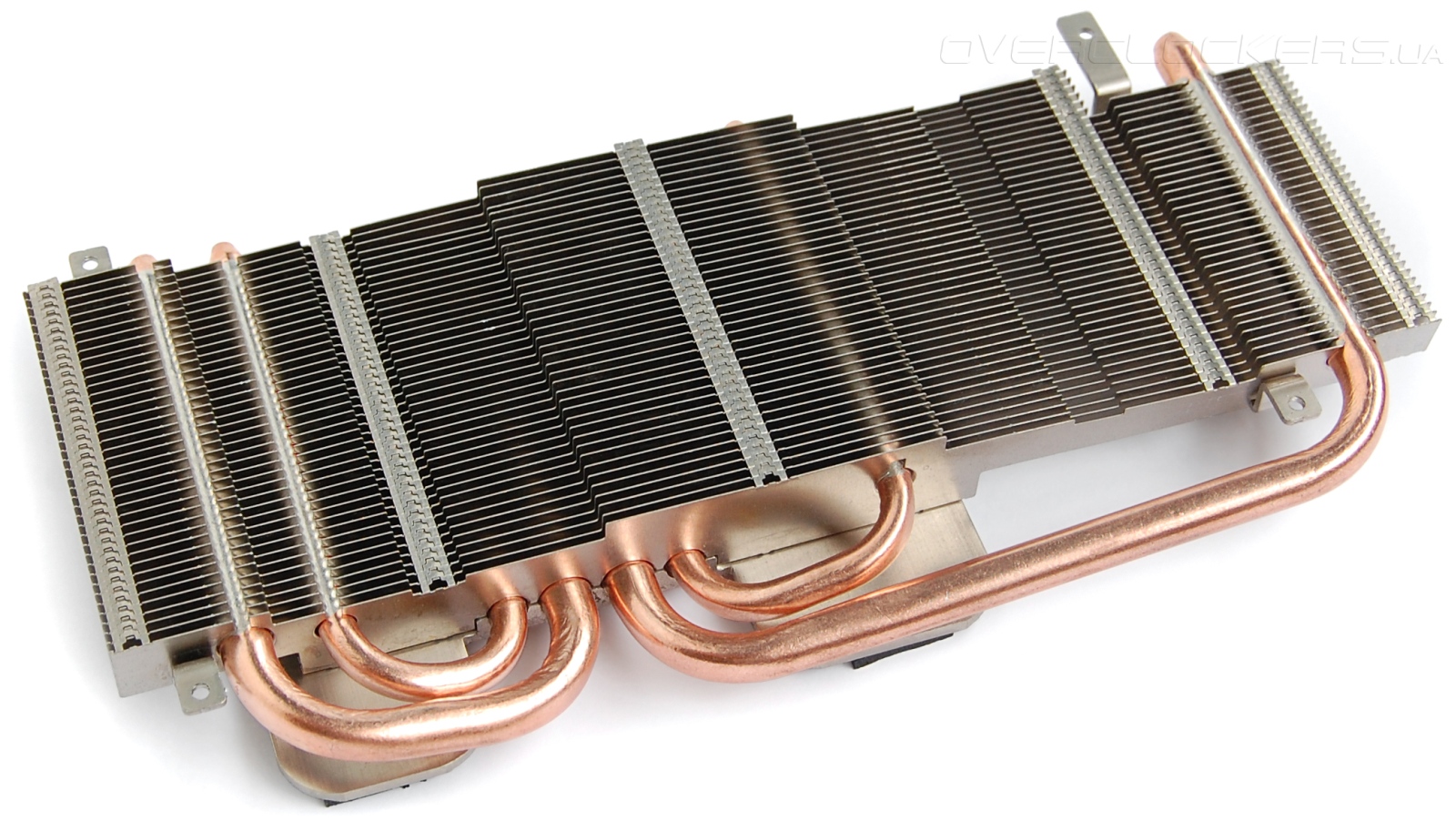

Изгибающиеся трубки пронизывают массив тонких пластин. Две из трубок диаметра 8 мм, оставшиеся по 6 мм. Выглядит серьезно, но по габаритам это охлаждение скромнее кулера HIS R9 280 IceQ X² OC.

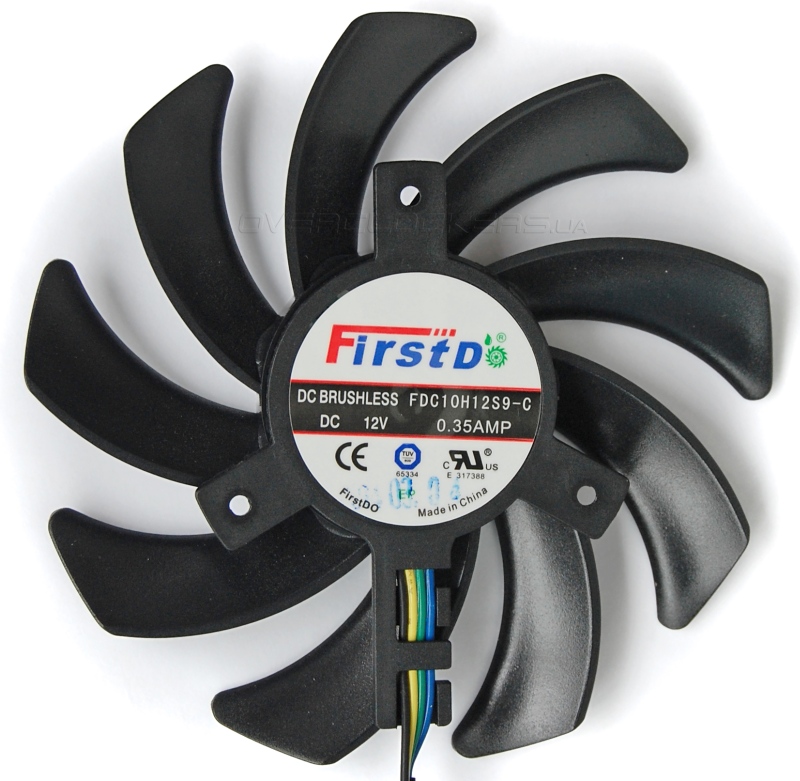

За обдув отвечает пара вентиляторов FirstD FDC10H12S9-C диаметром 90 мм.

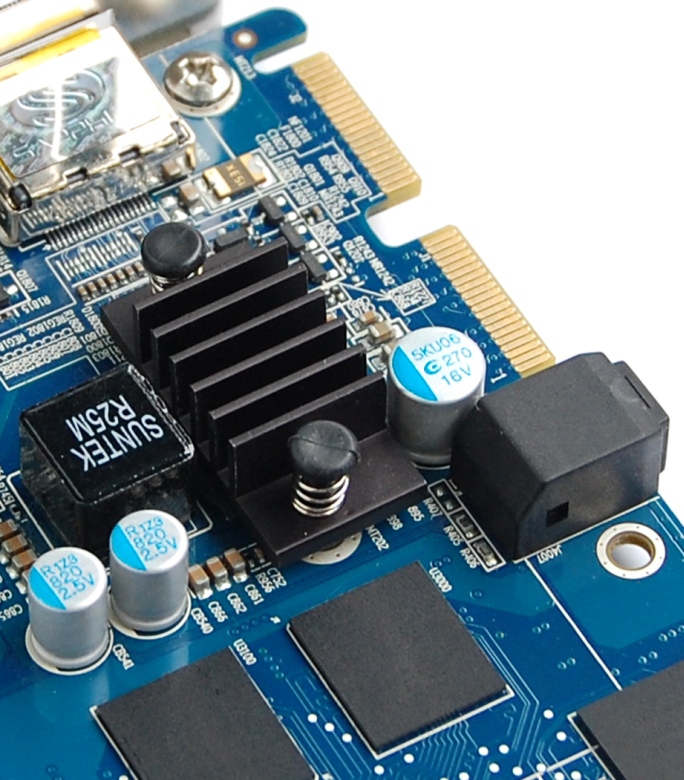

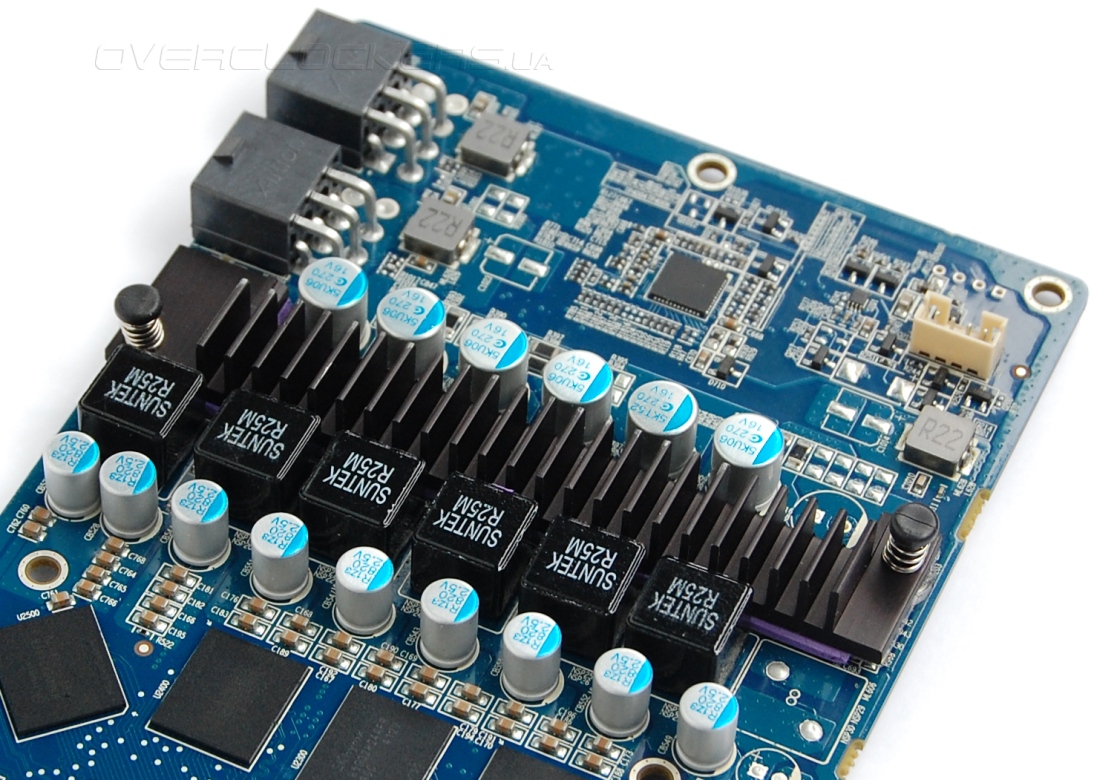

На силовые транзисторы всех узлов питания установлены ребристые радиаторы.
Стоит отметить наличие кнопочного переключателя BIOS вместо стандартного позиционного.

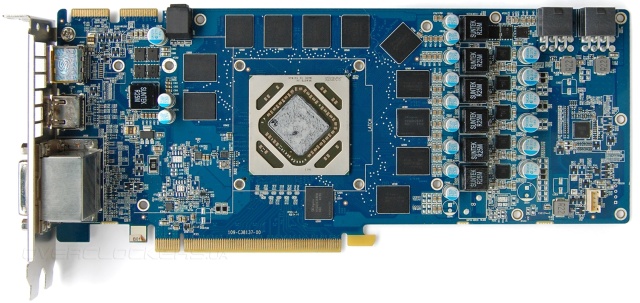

Дизайн платы Sapphire наследует референсные образцы, но с некоторыми изменениями.

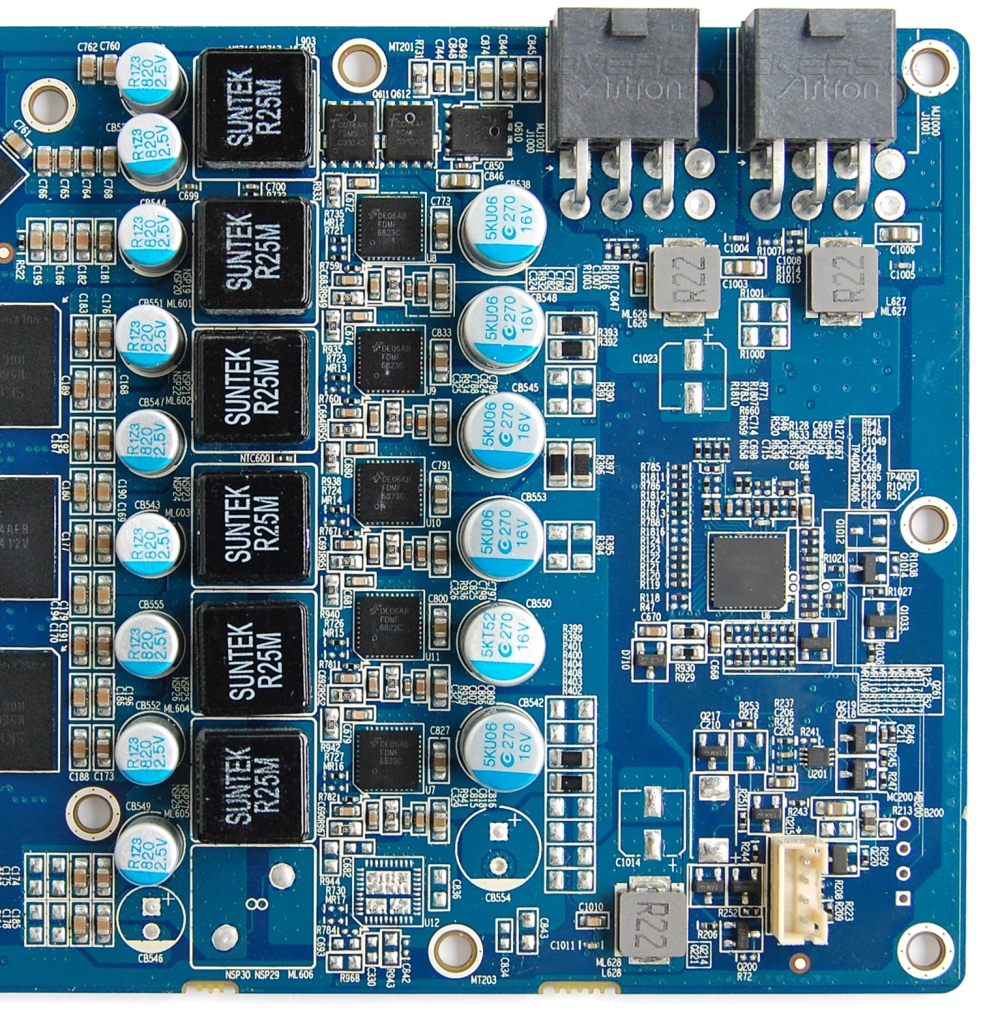

Процессора запитан от пятифазного преобразователя. Каждая из фаз реализована на интегральных сборках DrMOS. Есть пустые места и под шестую линию. Возможно, более полная версия такой PCB идет для R9 280X. Управляющие функции возложены на контроллер NCP 4206.

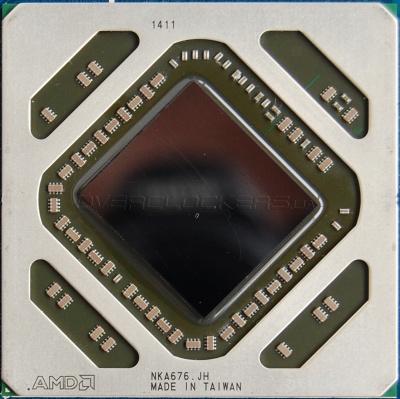

Чип Tahiti окружен массивной защитной рамкой. На поверхности кристалла нет никаких надписей, вся маркировка на рамке.

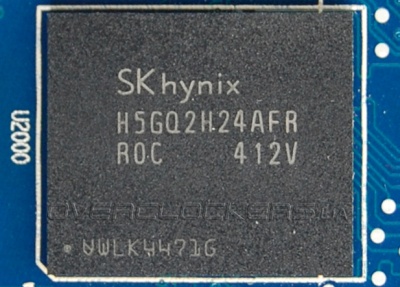

Три гигабайта памяти набраны 12 микросхемами SKhynix H5GQ2H24AFR R0C.

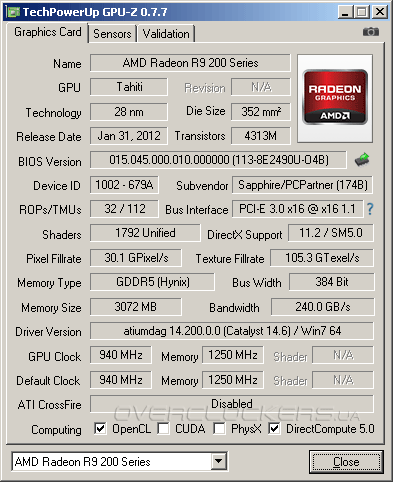

Заводской разгон совсем мизерный. Частота ядра 940 МГц вместо рекомендованных 933 МГц. Эффективная частота обмена данных у памяти GDDR5 на стандартном уровне в 5000 МГц.
ASIC Quality невысокий — 56,1%.

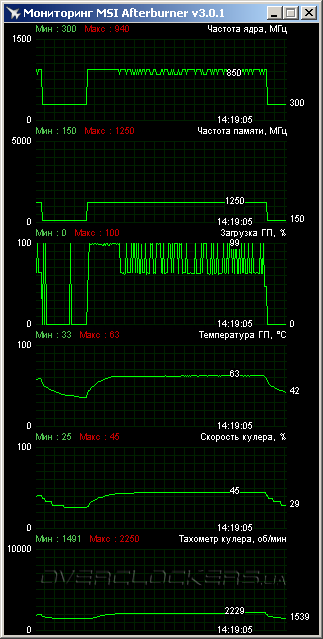

Во время тестирования Unigine Valley benchmark видеокарта преподнесла сюрприз, напомнив, что указанная частота ядра — это только значение Boost. Были периодические снижения с 940 МГц до 850 МГц. По-хорошему, это вполне нормально. AMD у всех новых видеокарт указывает максимальную частоту GPU, игнорируя факт того, что это значение Boost при более низкой базовой частоте. Большинство видеокарт работают на максимальном Boost без каких-либо снижений. Исключениями являются разве что горячие Radeon R9 290/290X да некоторые бюджетные модели. В среднем классе с плавающей частотой мы почти не сталкивались, воспринимая заявленные значения, как актуальные для всех режимов. Sapphire показал, что это не так, и возможны нюансы. Но справедливости ради отметим, почти во всех остальных приложениях видеокарта действительно работала на стабильной частоте в 940 МГц.
Нагрев ядра небольшой — пиковая температура в Valley benchmark не более 63 °C при 26 °C в помещении. Шум умеренный. При желании можно снизить обороты и добиться полного акустического комфорта. Низкие рабочие температуры позволяют говорить о таких возможностях.

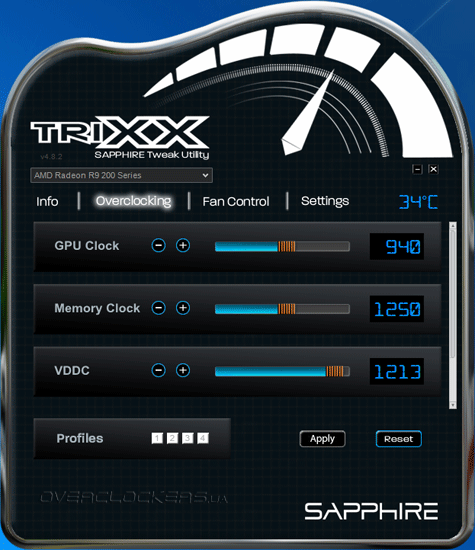

Управление питающим напряжением GPU доступно только через родную утилиту Sapphire Trixx.

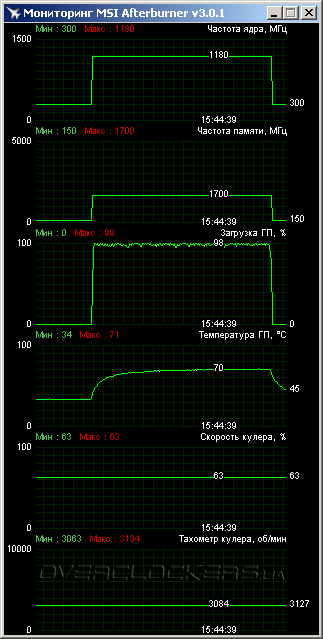

Итоговый разгон составил 1180/6800 МГц, что выше разгона HIS IceQ X² OC. Но впечатляющая частота GPU далась при повышении напряжения до 1,293 В. Далее уже не удавалось достичь стабильности в тяжелых приложениях.
Обеспечить функционирование на таких частотах получилось при повышении скорости вентиляторов до 3000 об/мин и выше. При таких оборотах и шуме использовать постоянно видеокарту некомфортно. Практический разгон с умеренным шумом будет возможен только при более низких частотах и напряжении.
