Кратко о GPU Pitcairn
Видеокарты серии HD 7800 поступили в продажу после моделей на базе Cape Verde, рассчитанных на ценовой сегмент до 200 долларов. Несколько месяцев нишу между топовыми и бюджетными новинками занимали старые Radeon HD 6950/6970. И лишь теперь у них появилась замена в лице новых продуктов на базе графического чипа Pitcairn. С их появлением семейство видеокарт Southern Islands, наглядная иерархия которых отображена ниже, можно считать полностью представленным.
Представители линейки HD 7800 относятся к категории актуальных игровых решений, способных обеспечить высокую производительность практически во всех современных играх. Эти графические ускорители предлагают самое оптимальное сочетание производительности и цены. AMD сравнивает их с популярными в свое время Radeon HD 5850/5870, прогнозируя новинкам такую же успешную судьбу на рынке.

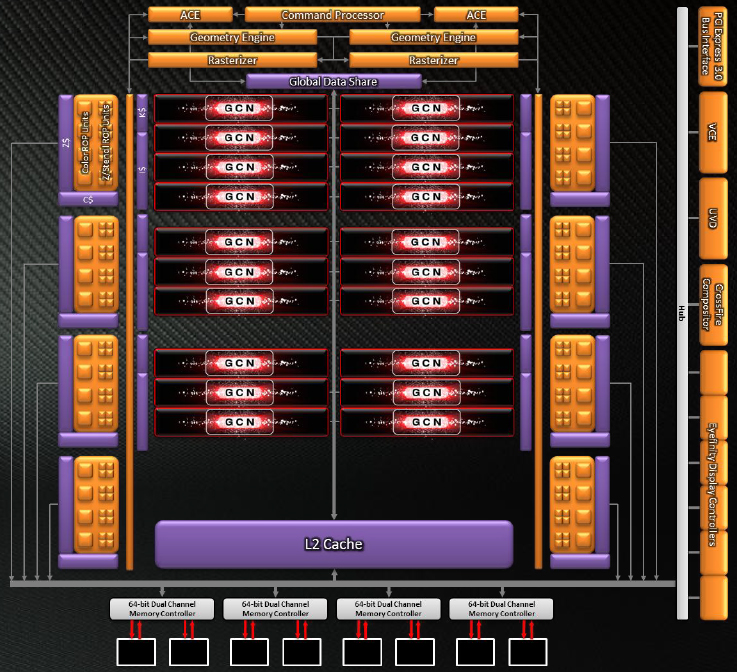

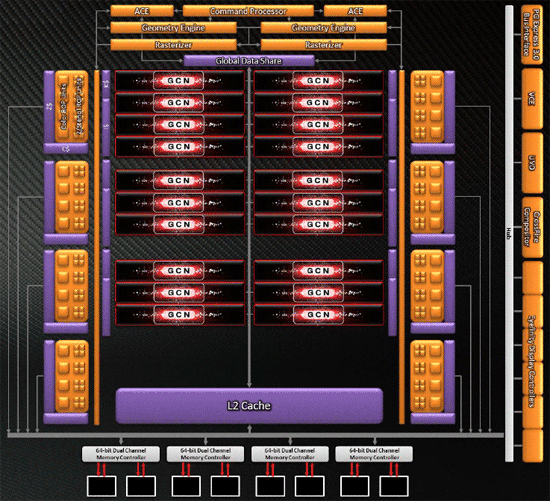

Новый графический процессор проще флагманского Tahiti, но сложнее бюджетного Cape Verde. Он тоже базируется на архитектуре Graphics Core Next. Ядро состоит из 20 блоков GCN Compute Unit. Для сравнения: у Tahiti 32 таких блока, а у Cape Verde лишь 10. Каждый такой GCN Unit занимается распределением и планированием задач сам. У них есть свое локальное хранилище данных по 64 КБ и скоростной кэш L1 на 16 КБ. Каждый блок имеет в своем активе 64 потоковых процессора и четыре текстурных блока, так что общее их количество — 1280 и 80 соответственно. Впрочем, это актуально только для Radeon HD 7870. Младший Radeon HD 7850 оснащается процессором с четырьмя отключенными юнитами, поэтому активных потоковых процессоров лишь 1024, а текстурных блоков 64. У Pitcairn и Tahiti два блока Geometry Engine с тесселятором 9 поколения. Так что в обработке геометрии возможности видеокарт на базе этих разных GPU не должны сильно отличаться. Блоков растеризации 32, как и у топовых решений. Была немного урезана шина памяти. Четыре 64-битных контроллера обеспечивают обмен данными с памятью по шине разрядностью 256 бита. У Tahiti разрядность шины 384 бит. Стоит отметить и снизившуюся в сравнении с Tahiti производительность в вычислениях с плавающей запятой двойной точности (FP64), что снижает привлекательность данного решения для неграфических задач.
При 256-битной шине память работает на частоте 4800 МГц, как у старшего, так и младшего Radeon. Это вызывает небольшое недоумение. К примеру, Radeon HD 6790 при 256-битной шине оснащался памятью с частотой 5500 МГц. Даже у Radeon HD 6950 память работала на 5000 МГц. Зато графический процессор Pitcairn функционирует на очень высоких частотах — для Radeon HD 7870 это 1 ГГц. После Radeon HD 7770 это вторая видеокарта у AMD с такой частотой. И компания гордо добавляет к названию приставку «GHz Edition». У младшего Radeon HD 7850 ядро функционирует на 860 МГц, что выше частоты GPU у Radeon HD 7950. Интересно, что выйдет из такого сочетания частот, ведь Radeon HD 7870 рассматривается AMD как замена для Radeon HD 6970 и конкурент для GeForce GTX 570, который по внутренним тестам компании однозначно слабее их новинки. Radeon HD 7850 должен сменить Radeon HD 6950 и составить конкуренцию для GeForce GTX 560 Ti, также превосходя его в большинстве приложений. Веским преимуществом в тяжелых режимах и высоких разрешениях может стать больший объем памяти — оба Radeon оснащены 2 ГБ.
Благодаря 28-нм техпроцессу новые графические решения AMD должны быть экономичнее и холоднее своих предшественников. Старшая модель в нагрузке потребляет около 175 Вт, а младшая лишь 130 Вт. Первая карта оснащается двумя разъемами дополнительного питания на плате, а вторая довольствуется одним. Видеокарты поддерживают все возможности технологии AMD Power Tune. И у них тоже есть ползунок регулировки предела мощности в меню Catalyst Control Center. Напомним, что при разгоне его нужно повышать. В режиме длительного простоя потребление видеокарт может снижаться до 3 Вт, что позволит отключиться системе охлаждения для обеспечения максимальной тишины. Также в активе новинок и все остальные новшества, присущие флагманским решениям: PCI Express 3.0, AMD HD3D и Eyefinity 2.0. Имеется поддержка интерфейсов HDMI 1.4 и Mini DisplayPort 1.2.
| Видеоадаптер | Radeon HD 7970 | Radeon HD 7950 | Radeon HD 7870 | Radeon HD 7850 | Radeon HD 6970 | Radeon HD 6950 |
| Ядро | Tahiti XT | Tahiti Pro | Pitcairn XT | Pitcairn Pro | Cayman XT | Cayman Pro |
| Количество транзисторов, млн. шт | 4312 | 4312 | 2800 | 2800 | 2640 | 2640 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 40 | 40 |
| Площадь ядра, кв. мм | 365 | 365 | 212 | 212 | 389 | 389 |
| Количество потоковых процессоров | 2048 | 1792 | 1280 | 1024 | 1536 | 1408 |
| Количество текстурных блоков | 128 | 112 | 80 | 64 | 96 | 88 |
| Количество блоков рендеринга | 32 | 32 | 32 | 32 | 32 | 32 |
| Частота ядра, МГц | 925 | 800 | 1000 | 860 | 880 | 800 |
| Шина памяти, бит | 384 | 384 | 256 | 256 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5500 | 5000 | 4800 | 4800 | 5500 | 5000 |
| Объём памяти, МБ | 3072 | 3072 | 2048 | 2048 | 2048 | 2048 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 | 11.1 | 11 | 11 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.1 | PCI-E 2.1 |
| Заявленная мощность в нагрузке, Вт | 250 | 200 | 175 | 130 | 190 | 140 |
Интересно, что по количеству потоковых процессоров новые решения серии HD 7800 ближе всего к Radeon HD 6850/6870. Однако компания AMD даже не рассматривает их как конкурентов. Хотя это и не удивительно, ведь даже более простой Radeon HD 7770 демонстрирует минимальное отставание от Radeon HD 6850. А карты с более мощным GPU Pitcairn и вовсе должны быть далеко впереди. Однако это означает, что между HD 7770 и HD 7850 образовался небольшой пробел на рынке. С большой долей вероятности его заполнит Radeon HD 7830, слухи о котором ходили уже давно…
MSI R7870 Twin Frozr 2GD5/OC
В данном обзоре мы рассмотрим только старший видеоадаптер серии HD 7800. Младшей модели будет посвящена отдельная статья, которая выйдет в ближайшее время.

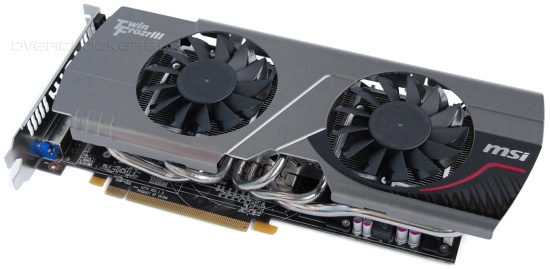

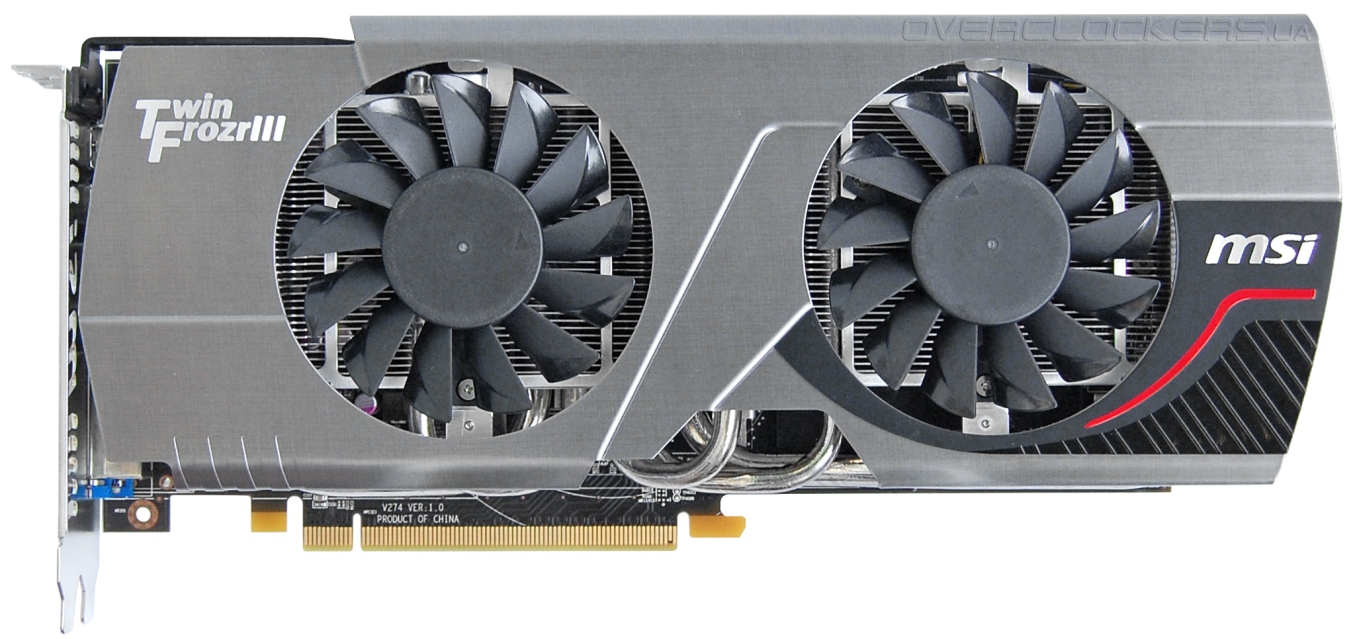

Видеоадаптер MSI R7870 Twin Frozr 2GD5/OC, как следует из названия, имеет повышенные рабочие частоты и оснащен фирменной системой охлаждения Twin Frozr. Поставляется в коробке с вполне традиционным оформлением.
Боковая панель откидывается. На развороте описаны все технические особенности данного продукта.
Комплект поставки следующий:
- переходник mini-DisplayPort/DisplayPort;
- два переходника питания c двух molex 4-pin на PCI-E 6-pin;
- мостик CrossFire;
- диск с программным обеспечением;
- инструкция.

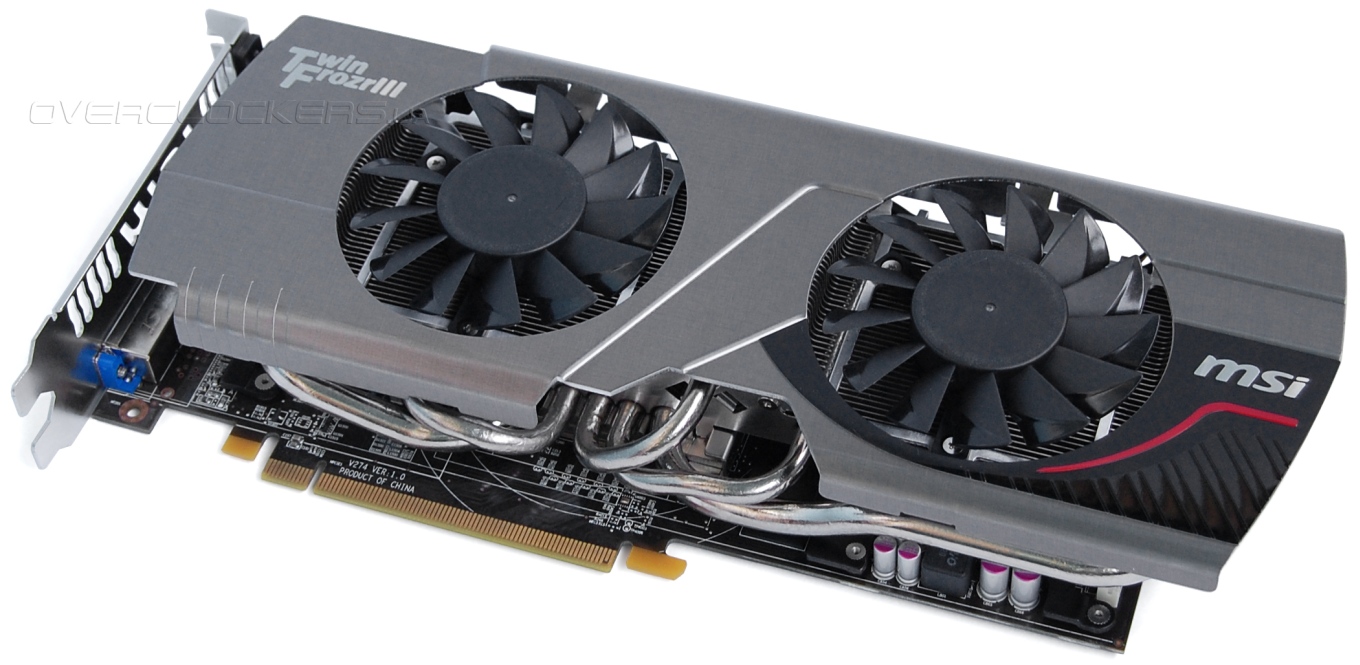

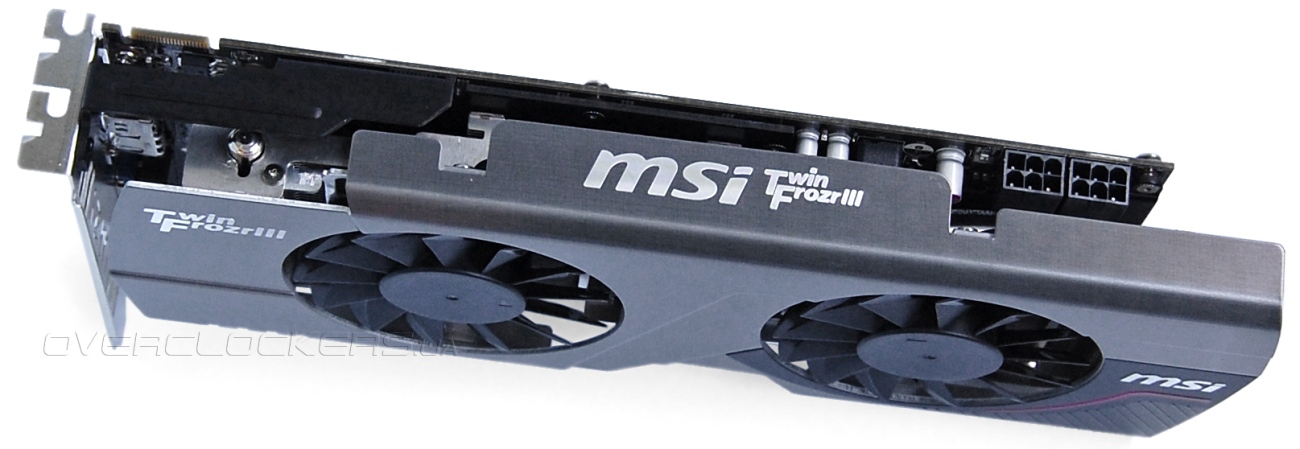

Сбоку из-под кожуха выглядывают тепловые трубки. Под кулером можно рассмотреть радиатор VRM и памяти, который также выступает в роли ребра жесткости.

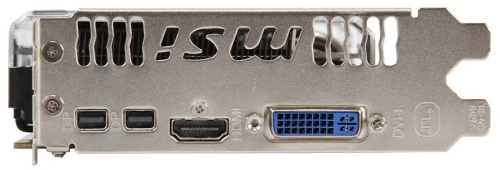

Набор внешних интерфейсов следующий: два mini-DisplayPort, HDMI и один DVI.

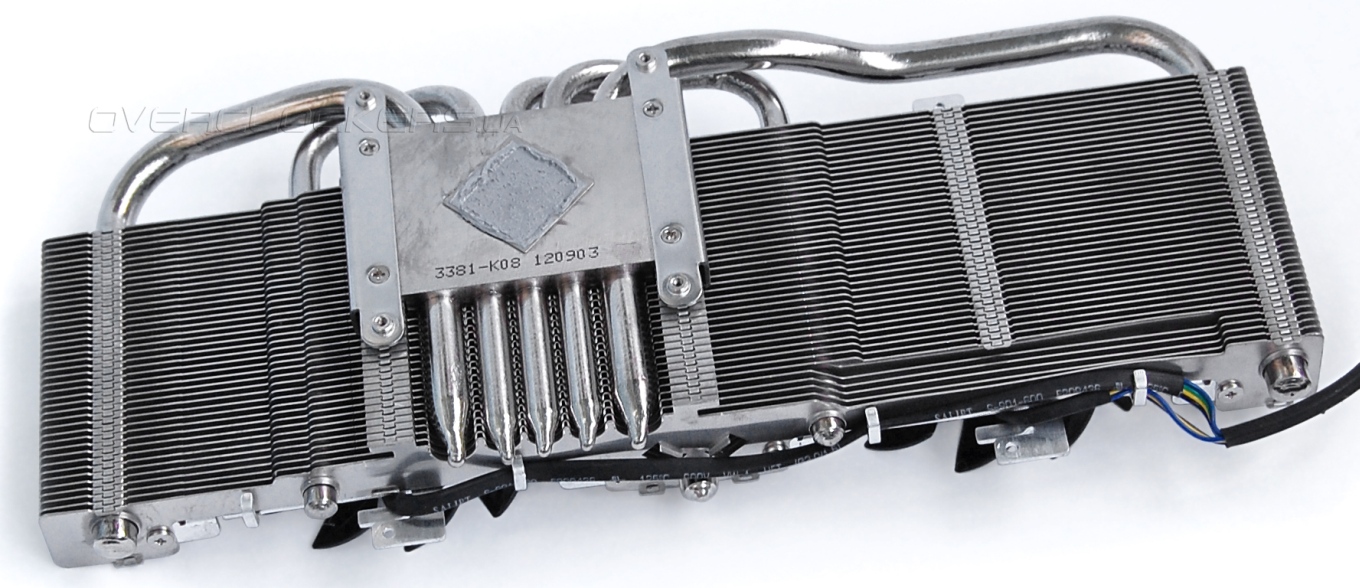

Система охлаждения Twin Frozr III идентична той, что устанавливается на Radeon HD 7950. Пять тепловых трубок и радиатор из 41 пластины, плотно расположенных друг к другу. Только основание стало меньше.

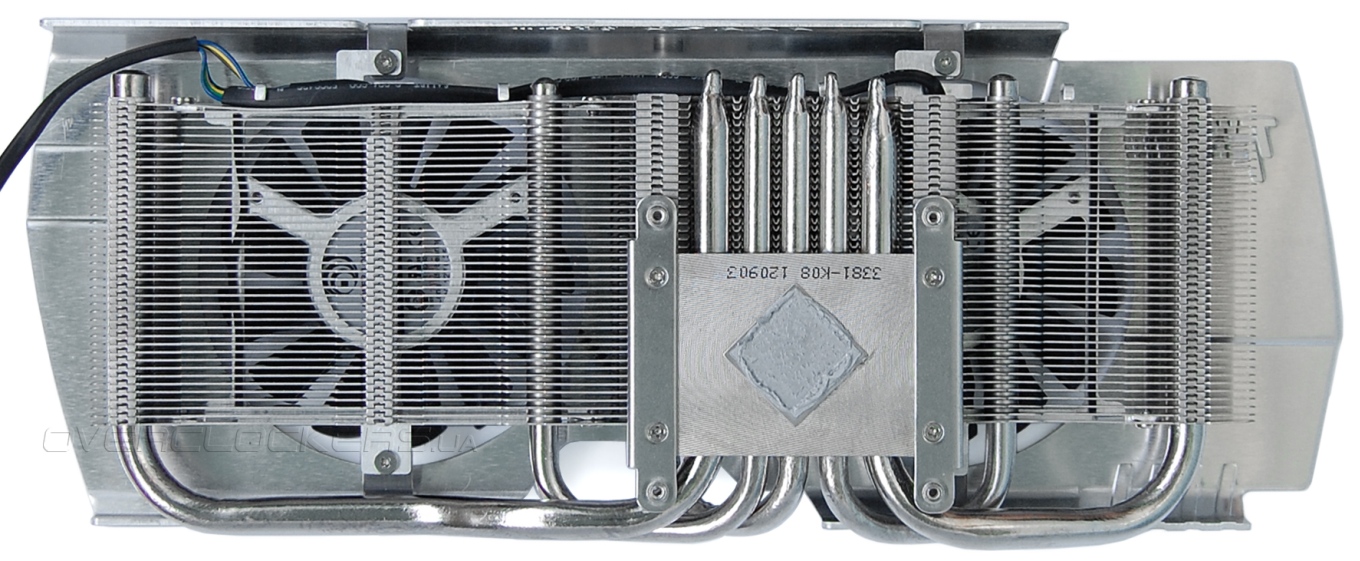

Контакт с поверхностью графического процессора по-прежнему осуществляется через небольшую напаянную пластину.

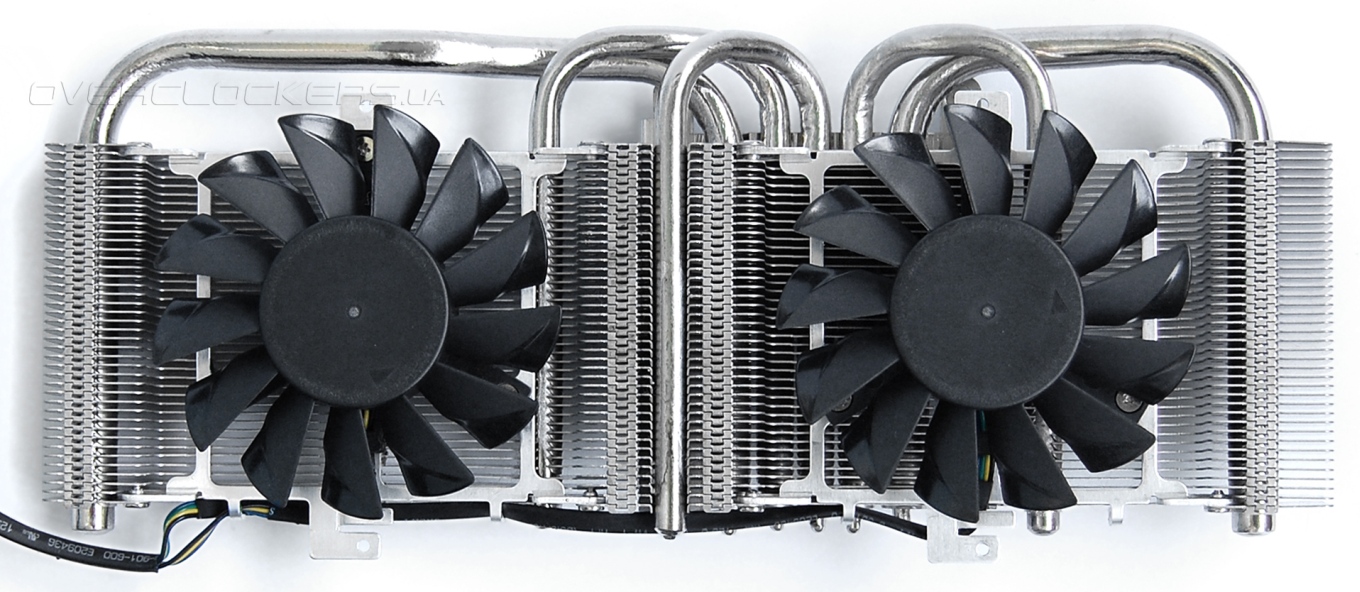

Конструкция обдувается двумя вентиляторами типоразмера 80 мм. Для такого массивного и длинного радиатора вентиляторы можно назвать небольшими. Лопасти имеют особую изогнутую форму на краях, что должно увеличить площадь обдува.

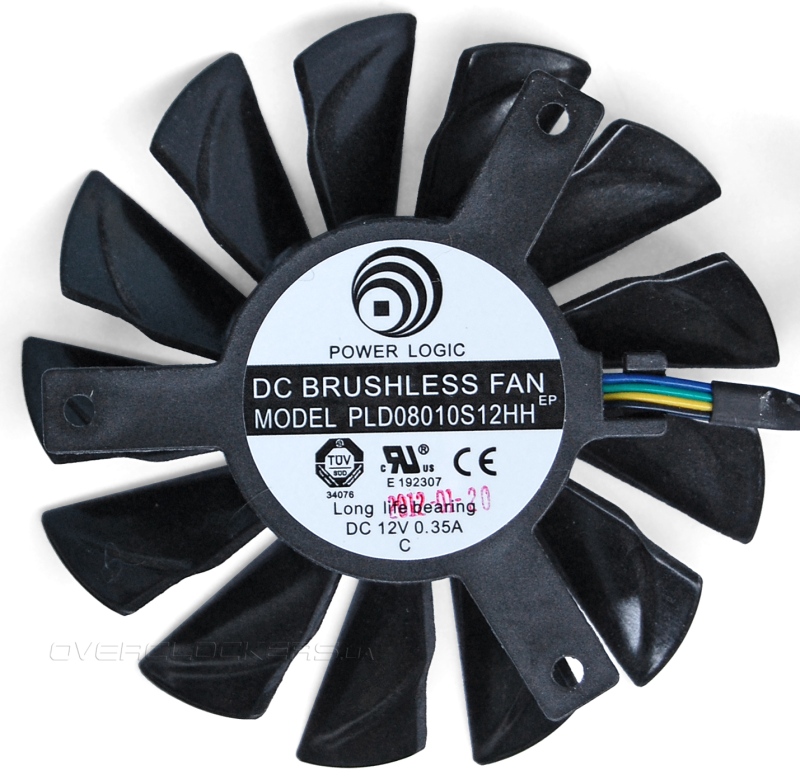

Что до самих вентиляторов, то это стандартные Power Logic PLD08010S12HH MSI, которые применяются и в других моделях MSI.

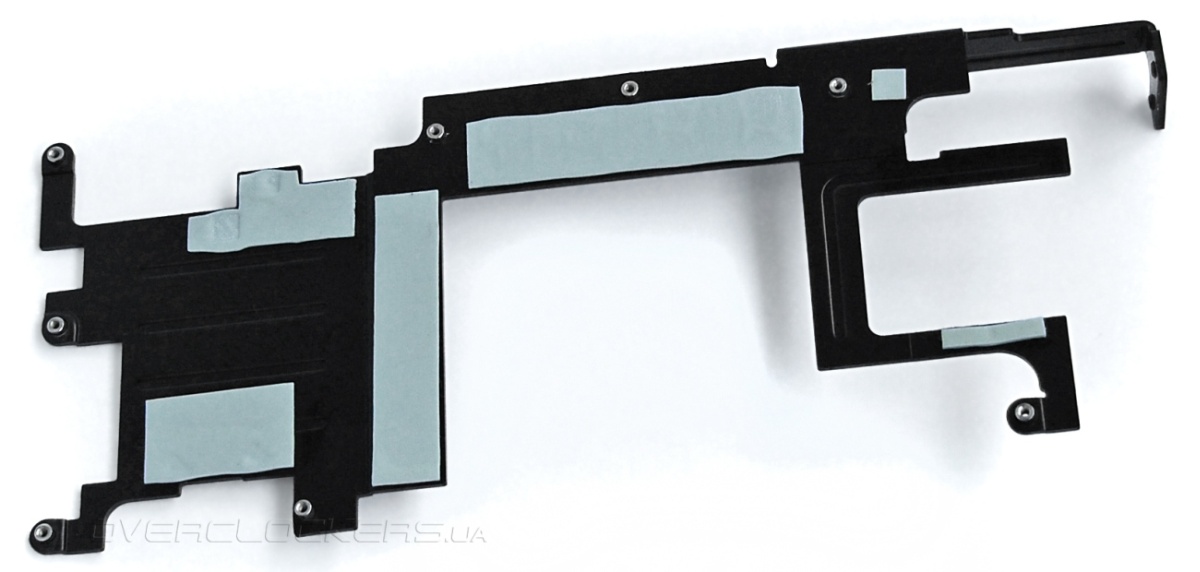

Силовые компоненты на плате и микросхемы памяти накрыты большим радиатором.

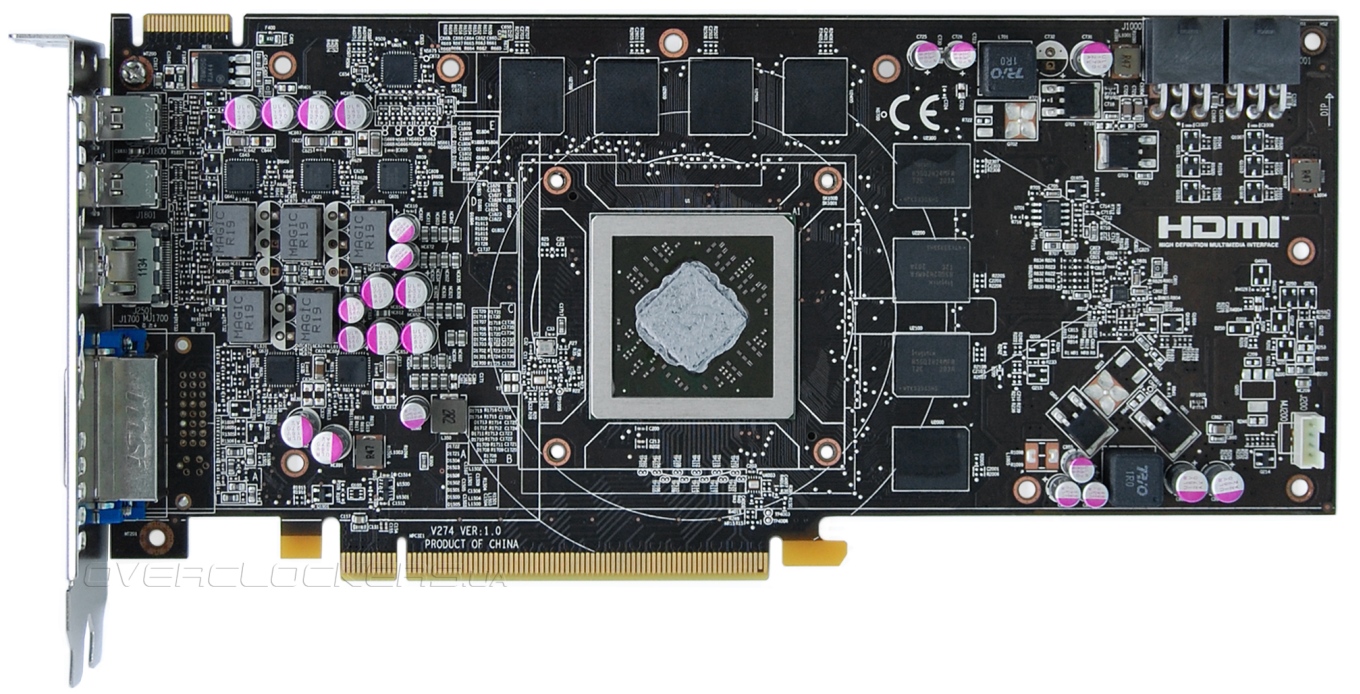

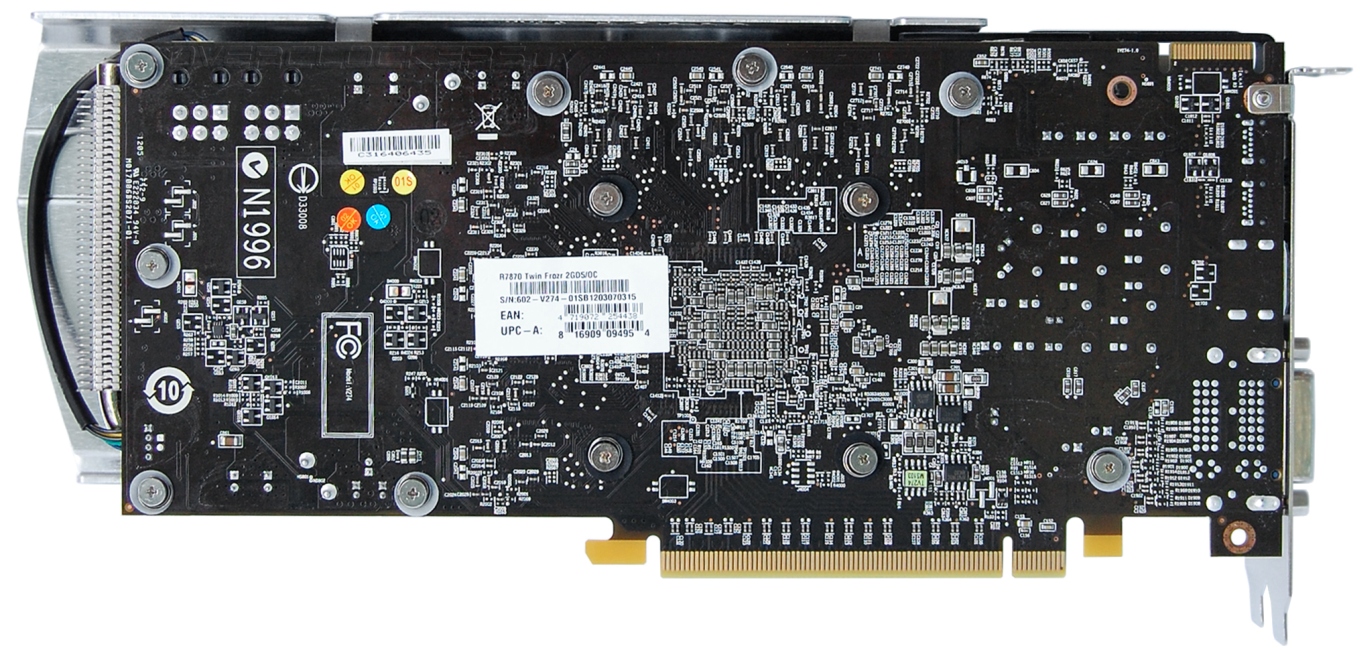

Дизайн платы стандартный, не отличается от референсного. Присутствует лишь один разъем CrossFire вместо двух у флагманских решений Radeon.

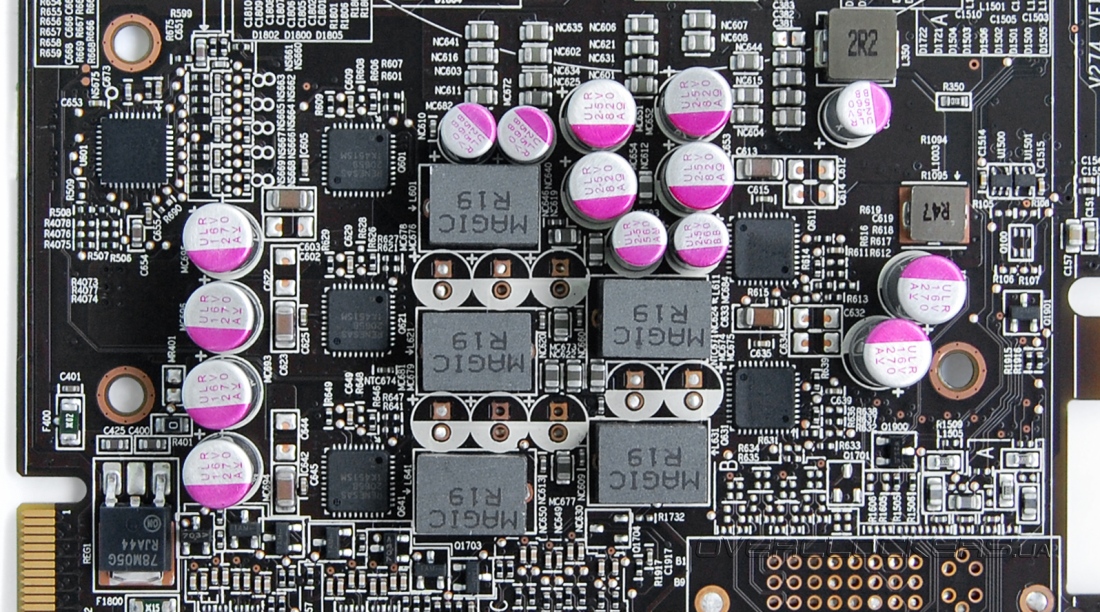

Графический процессор запитан от пятифазного преобразователя на микросхемах DrMOS производства Renesas Technology.
Управляющие функции возложены на контроллер CHil CHL8225G.

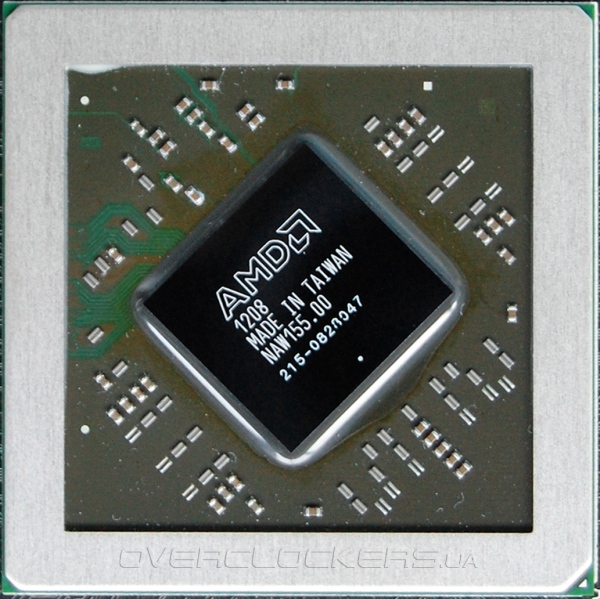

GPU Pitcairn расположен на положке под углом в 45 градусов и окружен защитной рамкой.

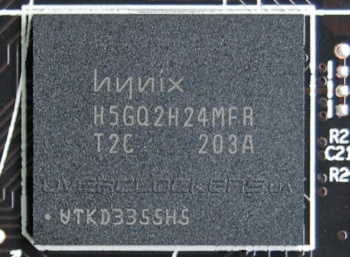

В качестве памяти используются восемь микросхем Hynix H5GQ2H24MFR. Такие повсеместно применялись на Radeon HD 6950/6970.
MSI R7870 Twin Frozr 2GD5/OC работает на частотах 1050/4800 МГц. Как видим, заводской разгон коснулся лишь частоты GPU. В 2D частоты снижаются до 300/600 МГц.

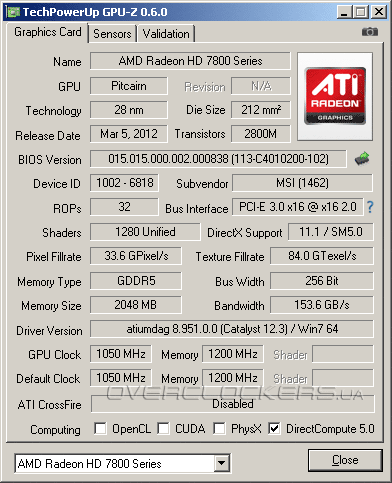

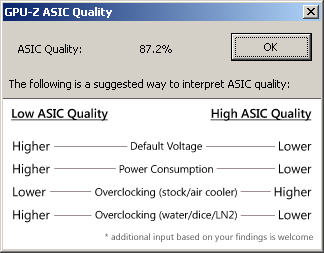

Согласно данным утилиты GPU-Z, параметр ASIC Quality данного графического чипа равен 87,2%.

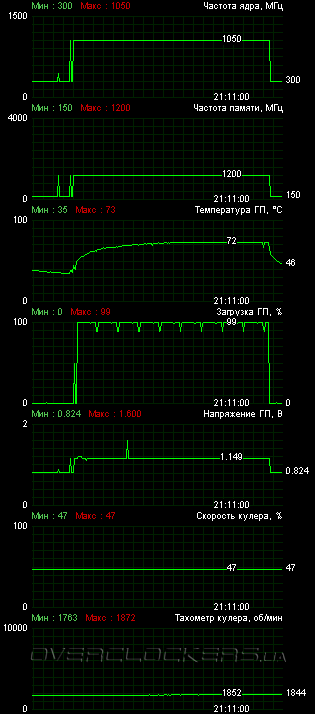

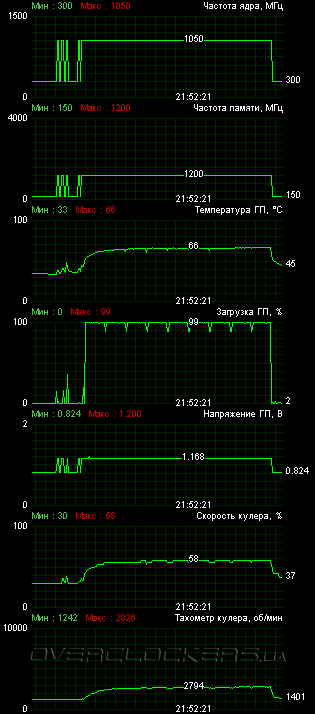

Нагрузив видеокарту нашим стандартным 12-минутным тестом Crysis: Warhead на максимальных настройках качества в Full HD мы прогрели видеокарту до 66 °C. Вентиляторы при этом раскручивались до 58% от своего максимума, что соответствовало скорости в 2800 об/мин. Шум при этом был весьма заметный. И шум, и температура даже выше, чем мы получали на упоминавшемся уже R7950 Twin Frozr 3GD5/OC. Но тут все объясняется температурой в помещении. Прошлый раз тесты проводились при 23 градусах, нынешнее тестирование при 26 градусах Цельсия. В одинаковых условиях обе видеокарты были бы примерно идентичны по своим температурным и шумовым характеристикам.
Согласно мониторингу MSI Afterburner, напряжение GPU под нагрузкой составляет 1,168 В, хотя утилита изредка фиксировала какие-то непонятные скачки напряжения до 1,2 В. Это вполне можно списать на недостатки программного обеспечения, которое еще не совсем «дружит» с новыми видеокартами. Хотя с разгоном и софтвольтмодом никаких проблем нет.
Чтобы утихомирить видеокарты, мы снизили напряжение до 1,15 В и зафиксировали обороты на 47% (примерно 1850 об/мин). В таком режиме температура поднялась до 72 °C.

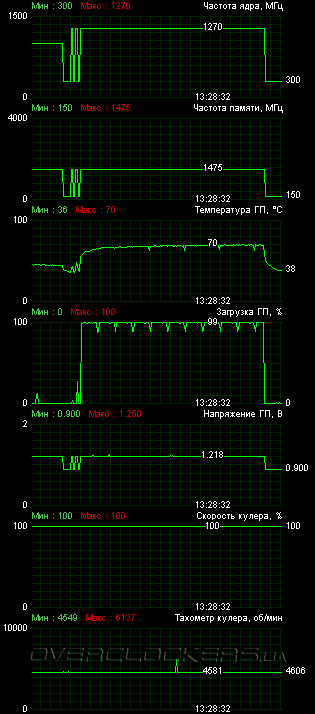

В этот раз мы не проводили разгон в тихом режиме, ограничившись тестами при максимальных оборотах вентиляторов. Дополнительный обдув не использовался. После длительного подбора частот и напряжений мы остановились на частотной формуле 1270/5900 МГц при напряжении 1,218 В. До 1,3 ГГц осталось совсем чуть-чуть, но достигнуть стабильности на такой частоте не удавалось. Отметим еще, что 1,25 В — это предельное значение напряжения, которое можно выставить при софтвольтмоде.
Разгон впечатляющий. Таких высоких значений нам не удавалось достичь на других видеокартах AMD. Но, конечно, практический разгон окажется меньше и будет сильно зависеть от охлаждения.
