MSI R7950 Twin Frozr 3GD5/OC: еще один улучшенный Radeon HD 7950

Мы продолжаем знакомство с нереференсными Radeon HD 7950. На очереди видеоадаптер от MSI. R7950 Twin Frozr 3GD5/OC является пока лучшим предложением от компании на базе младшей версии GPU Tahiti. В активе данного графического ускорителя двухвентиляторная система охлаждения Twin Frozr и повышенные рабочие частоты.


MSI R7950 Twin Frozr 3GD5/OC

Знакомство с любым продуктом начинается с упаковки.

MSI R7950 Twin Frozr 3GD5/OC

Коробка крупная. На лицевой стороне изображен кулер Twin Frozr. На развороте, под откидывающейся крышкой, описаны технические особенности видеокарты.

MSI R7950 Twin Frozr 3GD5/OC

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник mini-DisplayPort/DisplayPort;
  • два переходника питания c двух molex 4-pin на PCI-E 6-pin;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.

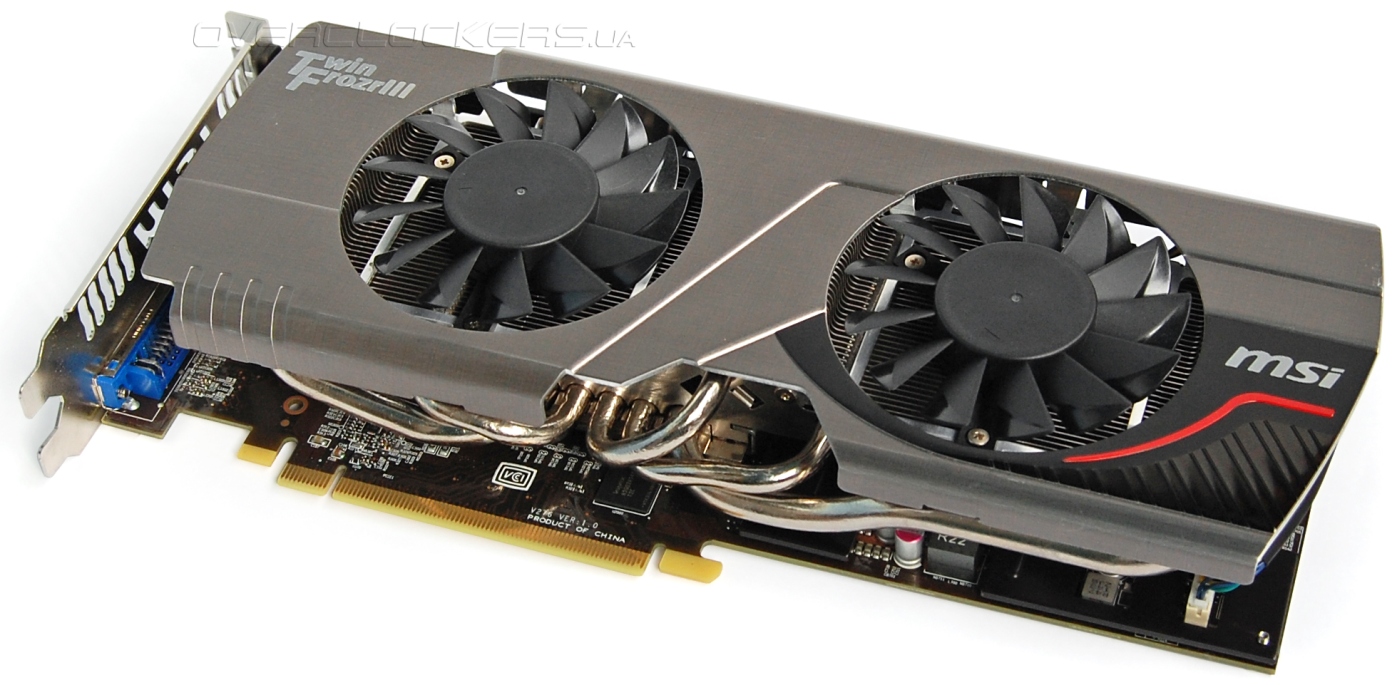

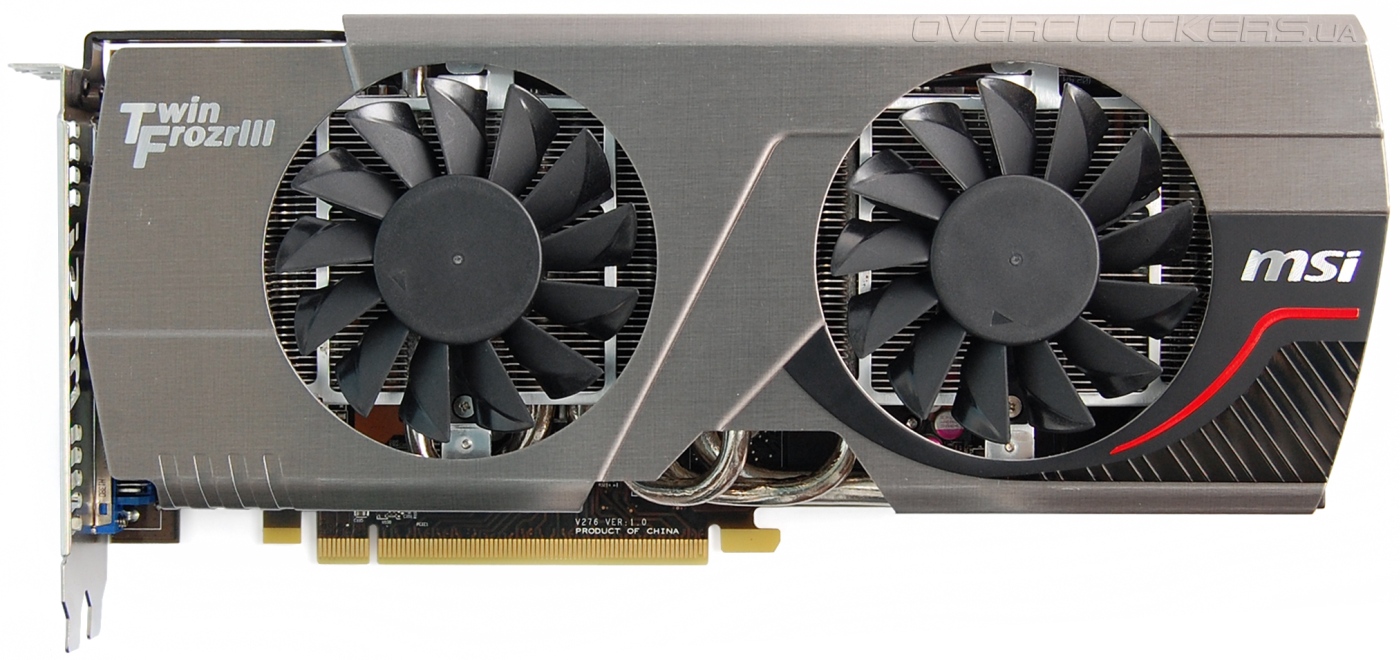

R7950 Twin Frozr 3GD5/OC внешне напоминает другие видеоадаптеры MSI с охлаждением Twin Frozr III, например R6950 Twin Frozr III Power Edition/OC.

MSI R7950 Twin Frozr 3GD5/OC

MSI R7950 Twin Frozr 3GD5/OC

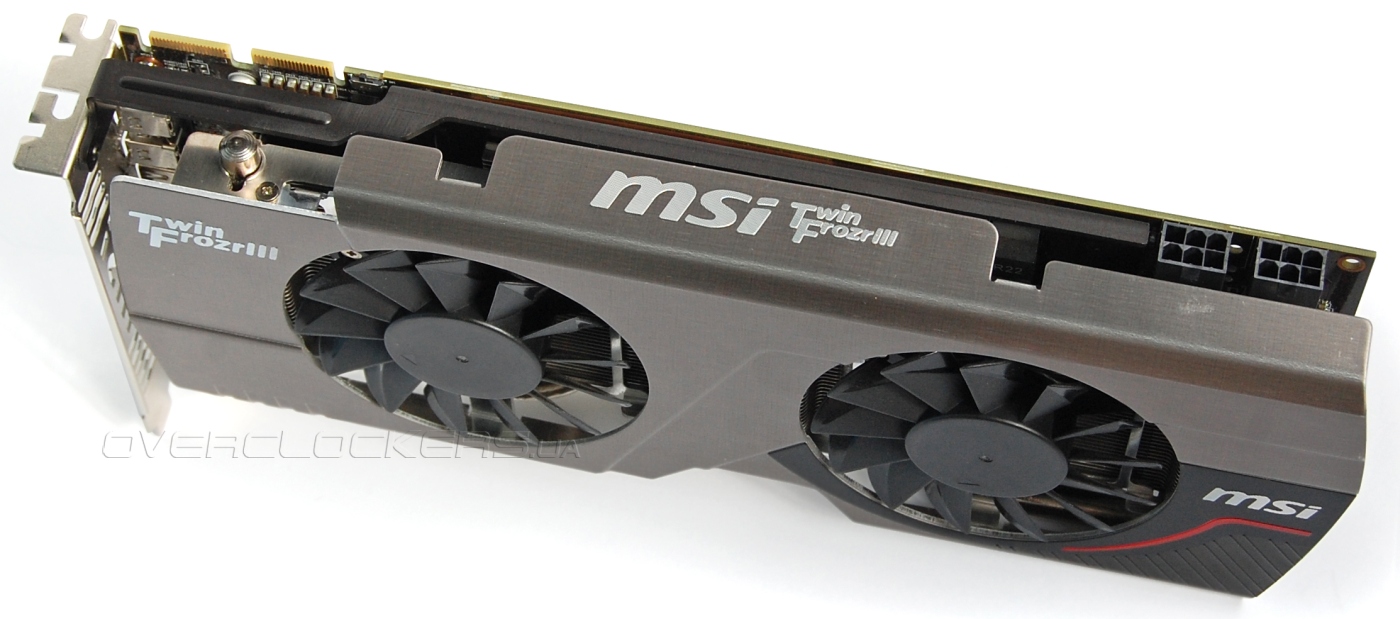

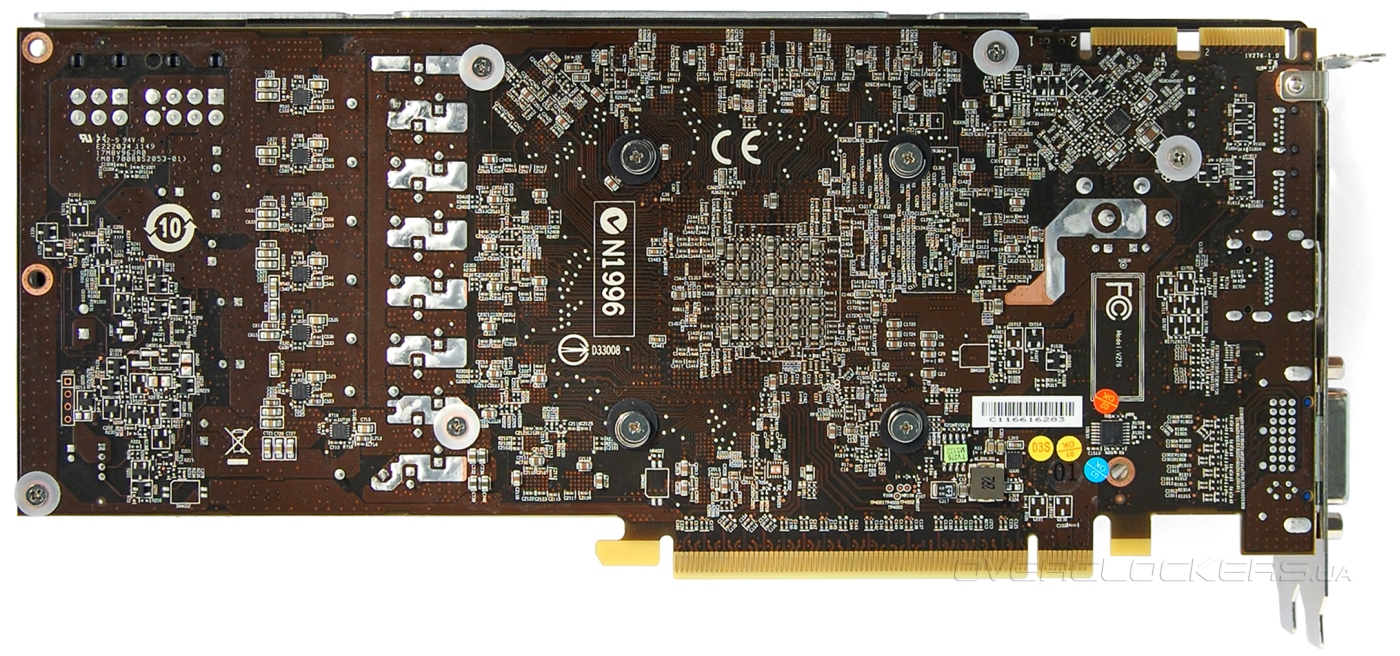

Видеокарта занимает два слота. Под кожухом скрывается мощный радиатор с тепловыми трубками. Но обдувается он парой вентиляторов небольшого размера.

MSI R7950 Twin Frozr 3GD5/OC

MSI R7950 Twin Frozr 3GD5/OC

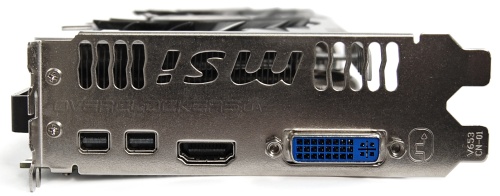

На заднюю панель вынесены два разъема Mini DisplayPort, один HDMI и DVI.

MSI R7950 Twin Frozr 3GD5/OC

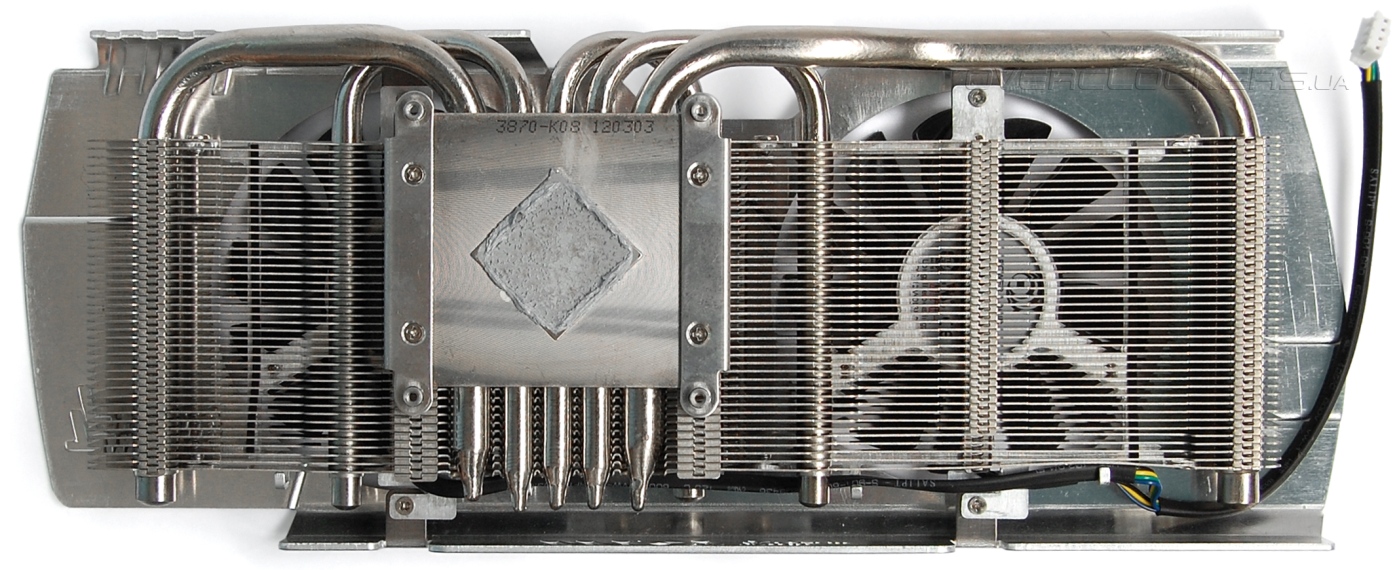

Конструкция системы охлаждения не отличается от Twin Frozr III на прочих видеокартах MSI: пять тепловых трубок (крайние толщиной 8 мм, центральные по 6 мм), массивное основание, ряд плотно подогнанных друг к другу тонких пластин.

MSI R7950 Twin Frozr 3GD5/OC

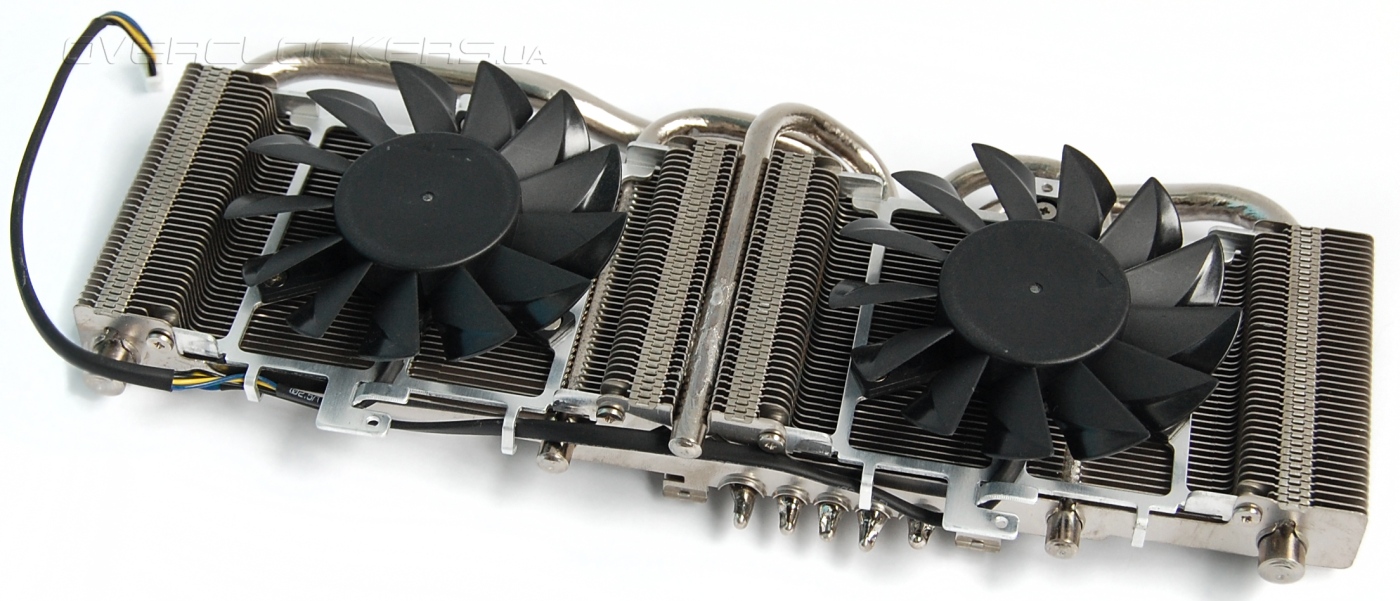

Вся конструкция обдувается двумя вентиляторами Power Logic типоразмера 80 мм. Лопасти имеют особую форму.

MSI R7950 Twin Frozr 3GD5/OC

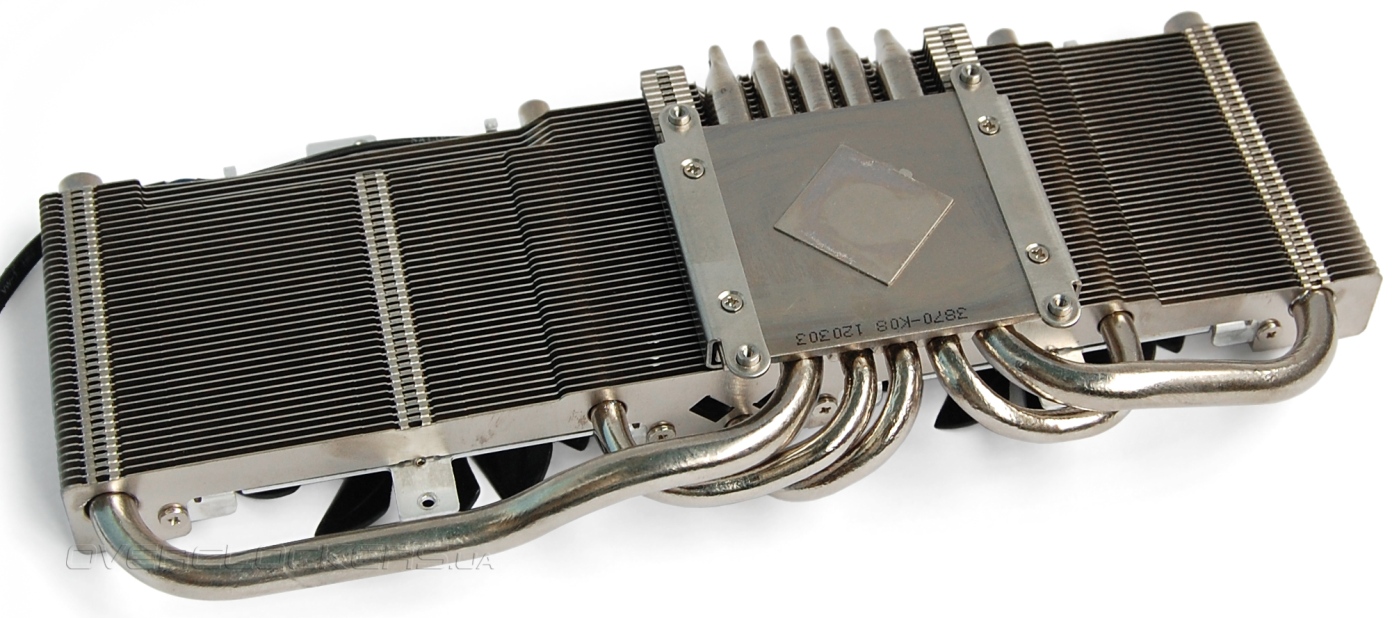

Основание не цельное. На него напаяна тонкая пластина, которая и контактирует с графическим процессором. Такая же конструкция основания у MSI R7970 Lightning.

MSI R7950 Twin Frozr 3GD5/OC

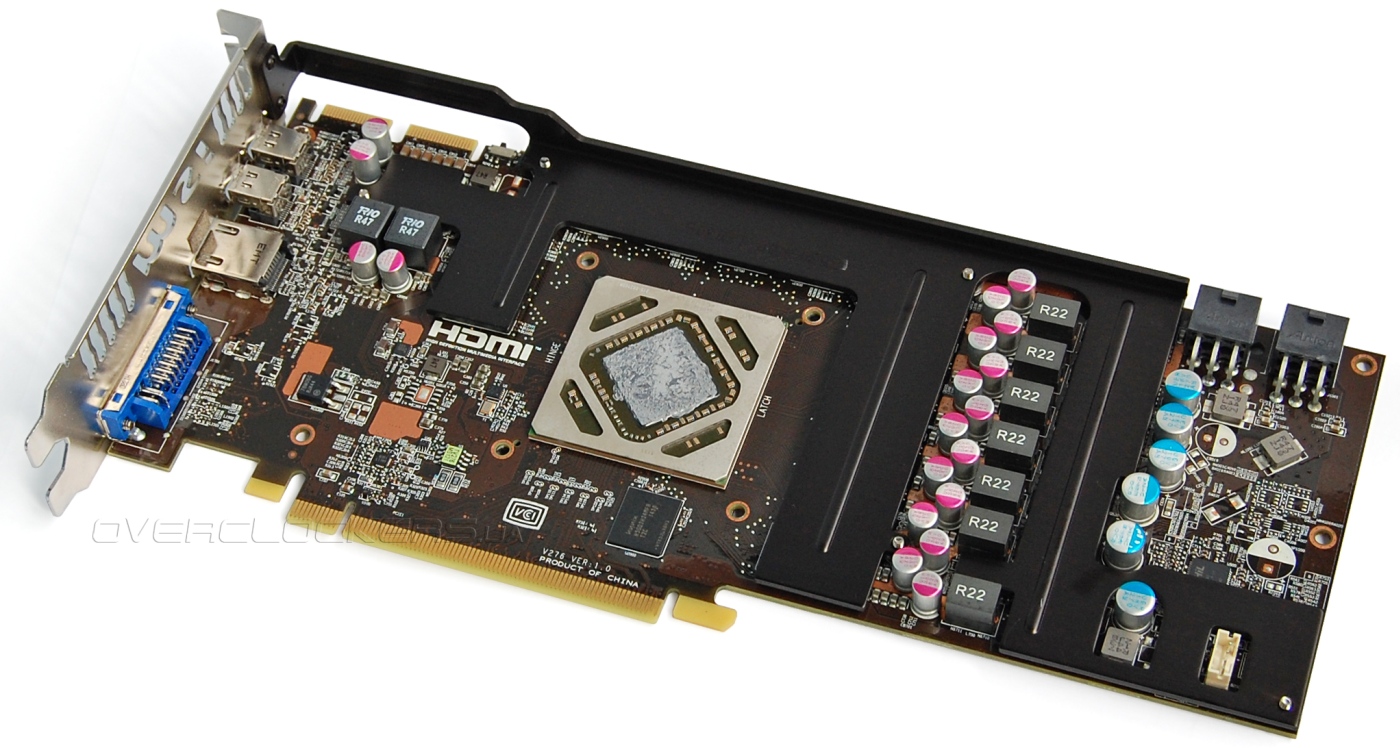

Плату накрывает пластина-радиатор, охлаждающая микросхемы памяти и силовые элементы системы питания. Один чип памяти радиатором не накрыт.

MSI R7950 Twin Frozr 3GD5/OC

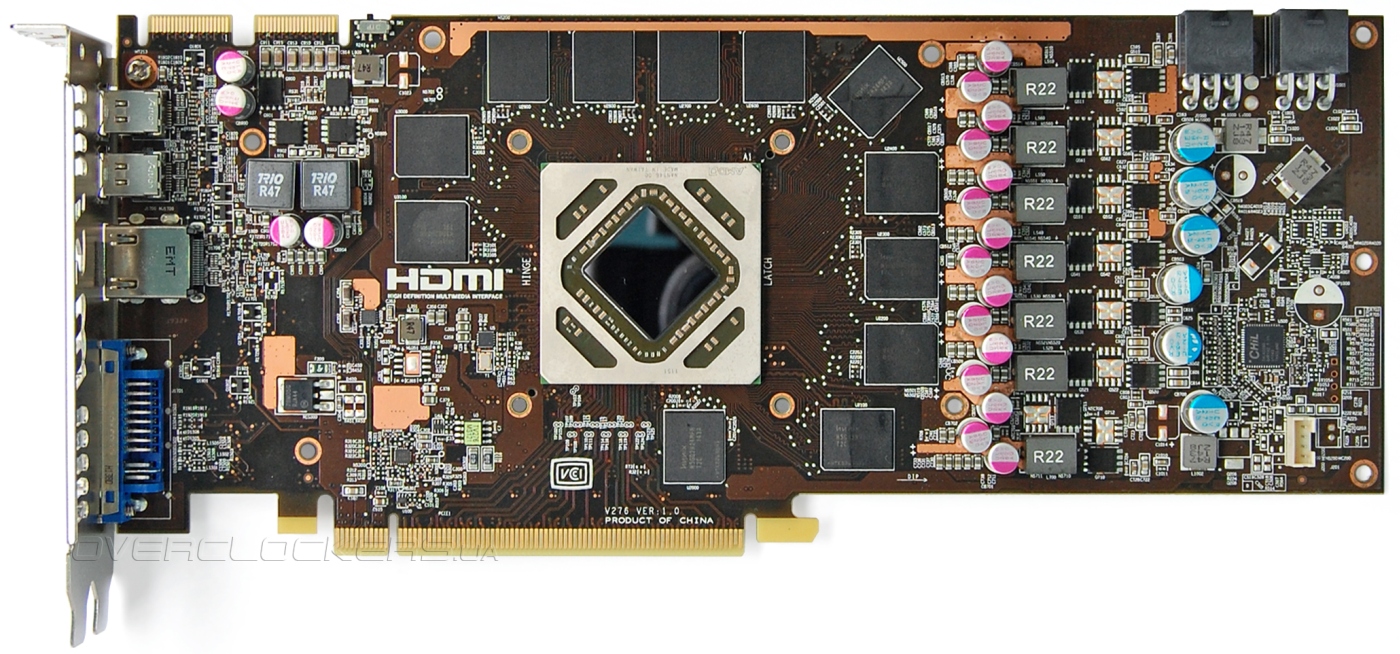

Плата выполнена по стандартному дизайну. Никаких отличий от референса нет. По отпечатку термпопрокладок на чипах памяти видно, что две микросхемы контактируют с радиатором лишь наполовину.

MSI R7950 Twin Frozr 3GD5/OC

Графический процессор запитан от шестифазного преобразователя, реализованного на контроллере CHiL CHL8228G.

CHiL CHL8228G

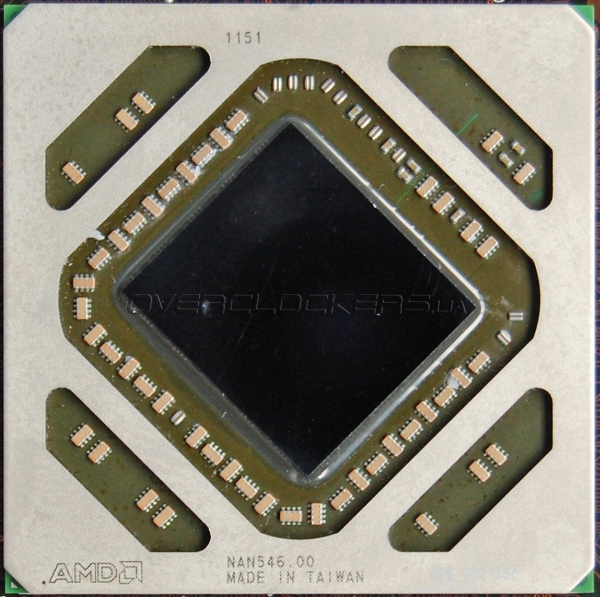

Традиционная фотография графического чипа:

AMD Tahiti

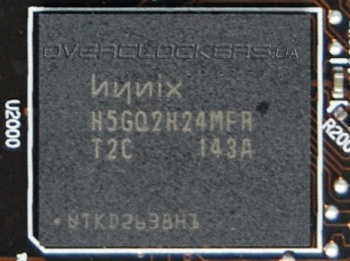

Распаяно 12 микросхем Hynix H5GQ2H24MFR T2C, которые используются у всех Radeon HD 7950.

Hynix H5GQ2H24MFR-T2C

MSI R7950 Twin Frozr 3GD5/OC работает на частотах 880/5000 МГц. В простое они снижаются до 300/400 МГц.

MSI R7950 Twin Frozr 3GD5/OC

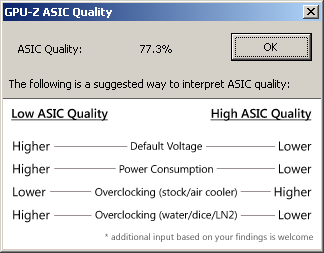

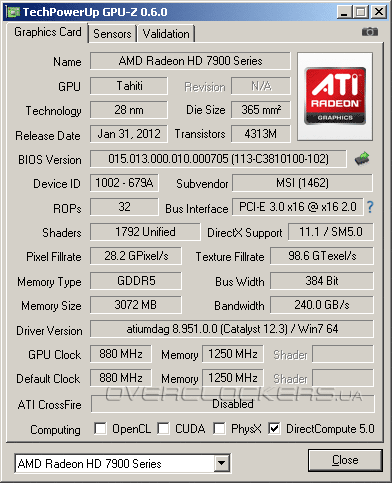

Рабочее напряжение 0,993 В, что соответствует напряжению у рассматривавшегося нами ранее референсного HD 7950 от PowerColor. Согласно утилите GPU-Z параметр ASIC равен 77,3%. Это намного выше ASIC Quality у протестированного недавно ASUS HD7950-DC2T-3GD5. Посмотрим, отразится ли это как-то на разгоне и сможет ли MSI обогнать ASUS по частотам.

MSI R7950 Twin Frozr 3GD5/OC

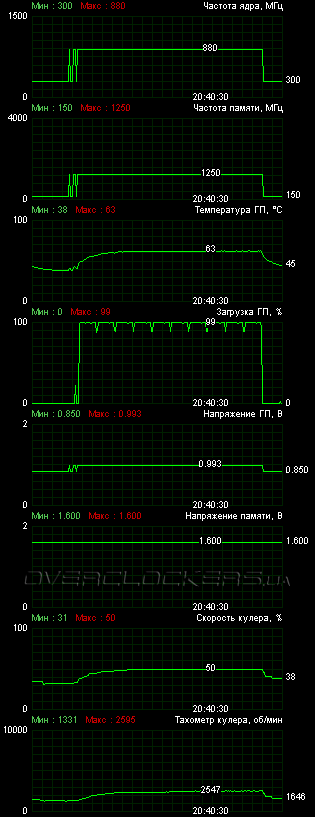

Но вначале о температурном режиме. 12-минутный тест Crysis: Warhead при максимальных настройках качества в Full HD прогрел GPU до 63 °C (при 23 °C в помещении). Вентиляторы раскручивались до 2550—2590 об/мин. Так что тихой карту нельзя назвать. Но все равно шум меньше, чем у референса PowerColor, который в номинале работал почти на 3000 об/мин, а температура ниже на пять градусов. Очень неплохо, но хуже ASUS HD7950-DC2T-3GD5.

MSI R7950 Twin Frozr 3GD5/OC

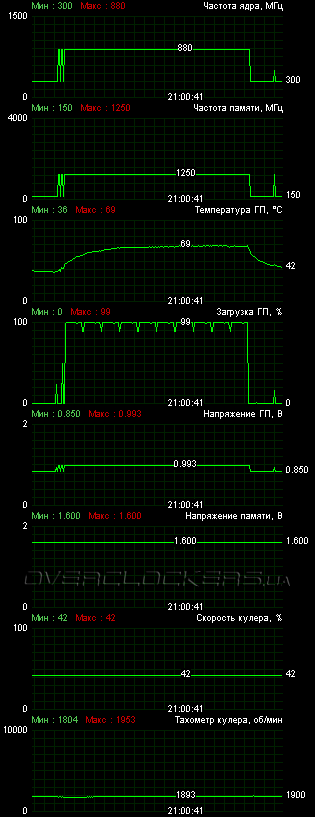

Чтобы добиться большей тишины мы понизили скорость вентиляторов до уровня 1900 об/мин, температура при этом поднялась до 69 °C.

MSI R7950 Twin Frozr 3GD5/OC

Как видим, добиться низкого шума не составит труда. Хотя карта уже греется на уровне референса.

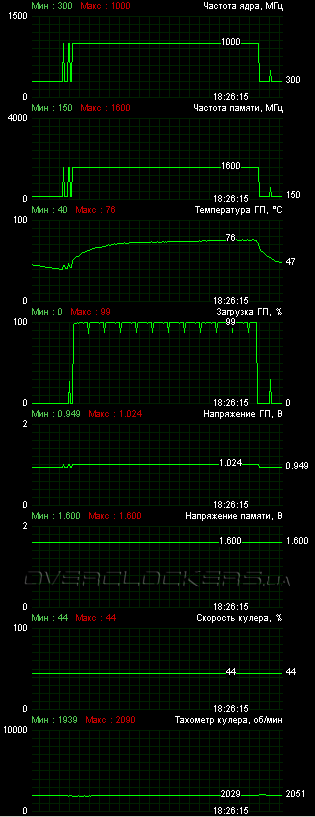

Получить очень высокие частоты в тихом режиме проблематично. После длительных попыток мы остановились на 1000/6400 МГц при оборотах 44% от максимума (примерно 2030—2050 об/мин). Это ниже результата разгона уже упоминавшегося ASUS, но тоже немало, ведь частота ядра на 25% выше стандартной, а память быстрее на 28%.

MSI R7950 Twin Frozr 3GD5/OC

Если же позабыть об акустическом комфорте, то из карты можно выжать намного больше. Данный экземпляр сумел даже преодолеть рубеж в 1,2 ГГц по частоте. Хотя мощности системы охлаждения уже не хватало, длительные нагрузки MSI не выдерживал. Поэтому вы воспользовались дополнительным обдувом тихим 140-мм вентилятором. Этого вполне хватило, чтобы пройти все тесты на частотах 1210/6900 МГц при напряжении 1,212 В. Великолепный результат, намного выше потенциала упоминавшихся уже экземпляров от ASUS и PowerColor.

MSI R7950 Twin Frozr 3GD5/OC

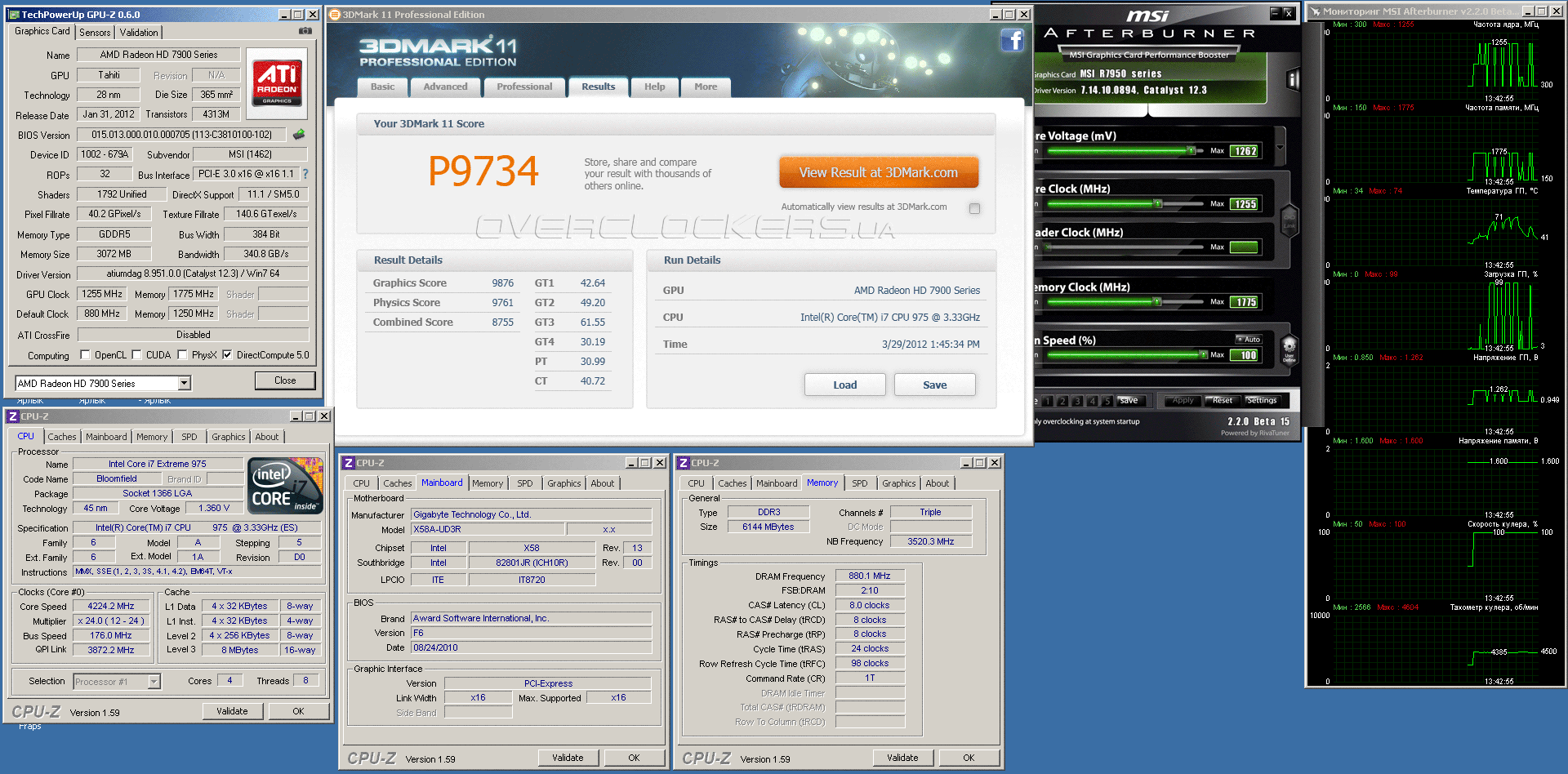

А пройти 3DMark 11 при настройках Performance нам вообще удалось на 1255/7020 МГц.
