Знакомство с GeForce GTS 450, GeForce GTX 460 768 MB и видеокартами ASUS DirectCU TOP

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

Это первое наше знакомство с 192-битной версией GeForce GTX 460. В отличие от полноценной 256-битной версии у данной модели в GPU отключен один контроллер памяти с соответствующими 8 блоками ROP. Объем кэш-памяти L2 — 384 КБ вместо 512 КБ у старшей версии. Стандартный объем видеопамяти — 768 мегабайт.

Внешне упаковка данного видеоадаптера аналогична таковой у рассмотренной выше модели, вот только габариты ее заметно больше.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходник питания 2molex-PCI-E;
  • диск с драйверами;
  • сумочка для дисков;
  • инструкции.

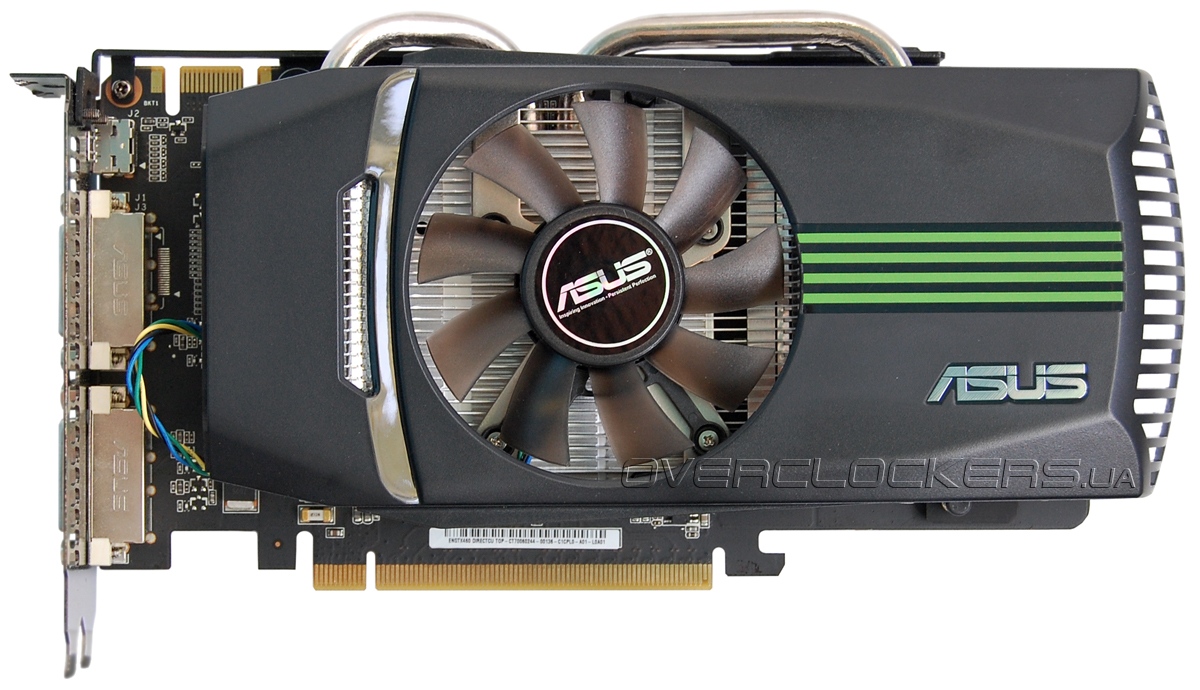

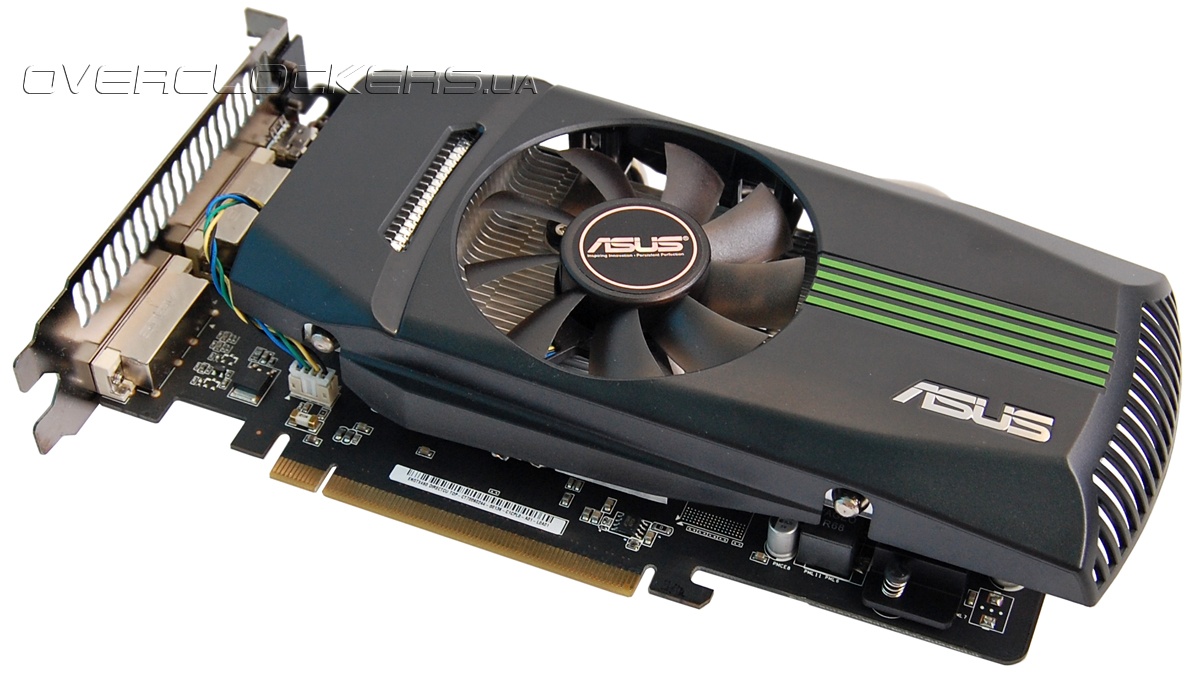

Внешне видеокарта ничем не отличается от ENGTS 450 DirectCU TOP/DI/1GD5, только короче на сантиметр.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

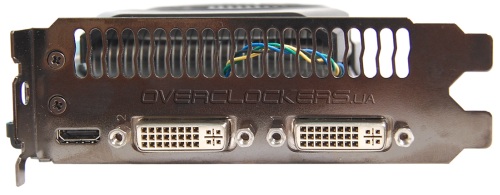

На задней панели имеются два разъема DVI и один mini-HDMI.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

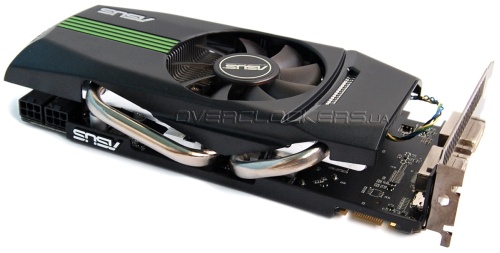

Сбоку все так же прикручена планка с логотипом ASUS для придания жесткости конструкции. Как и положено GeForce GTX 460, карта оснащена двумя 6-контактными разъемами питания.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

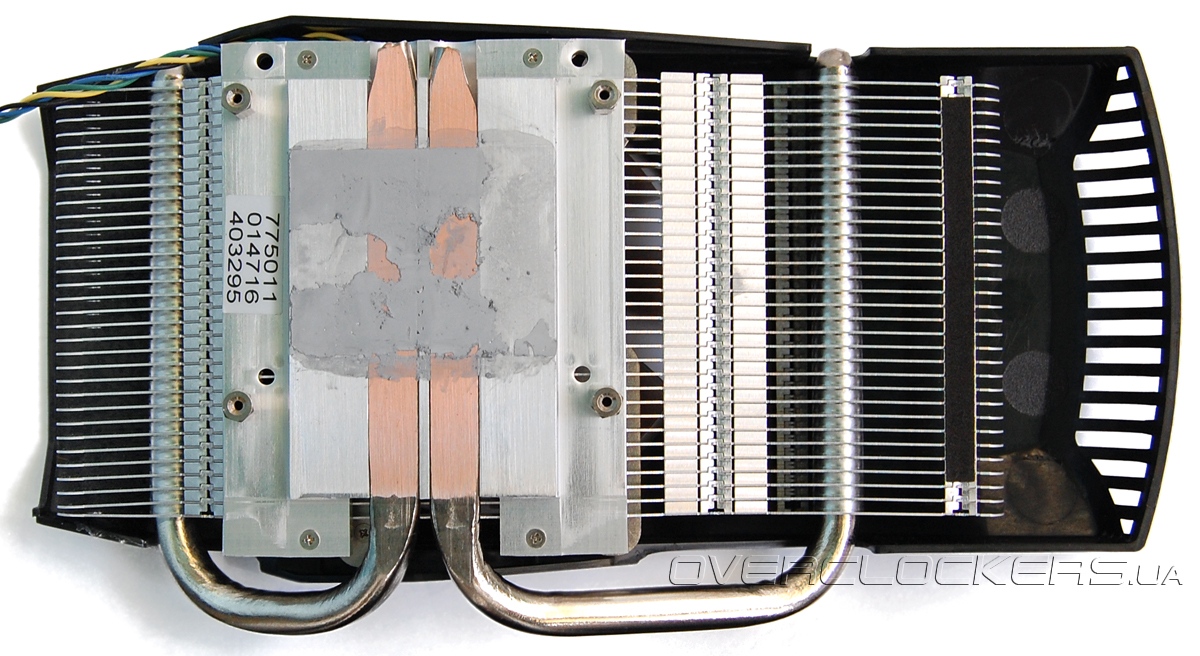

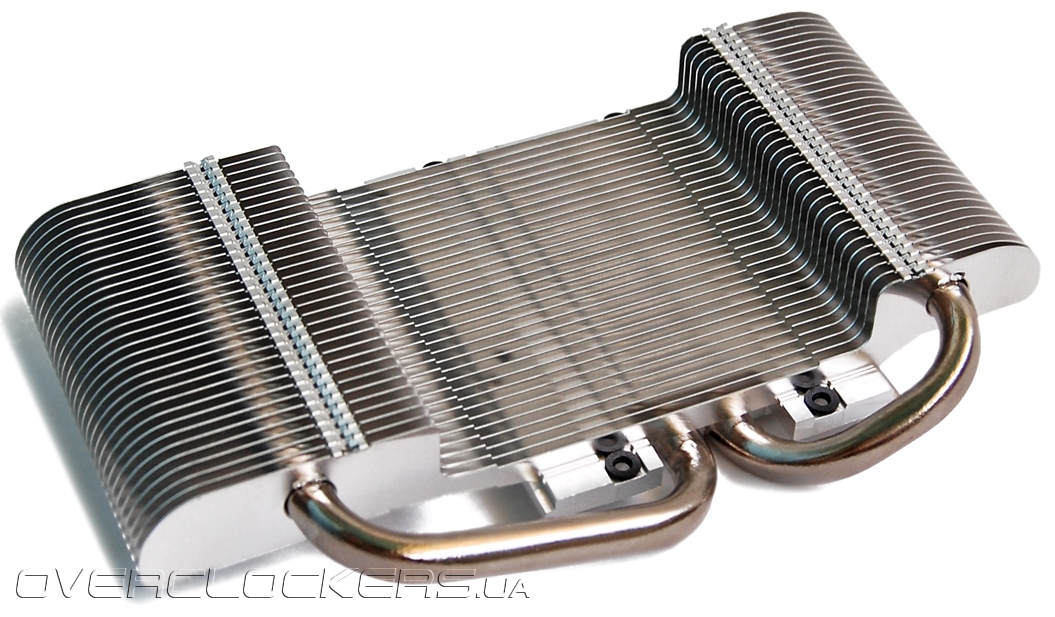

Установленная система охлаждения ничем не отличается от кулера TOP-версии GeForce GTS 450. Выполнен он по технологии Heatpipe Direct Touch, когда тепловые трубки контактируют напрямую с ядром.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5


ASUS ENGTX460 DirectCU TOP/2DI/768MD5 ASUS ENGTX460 DirectCU TOP/2DI/768MD5

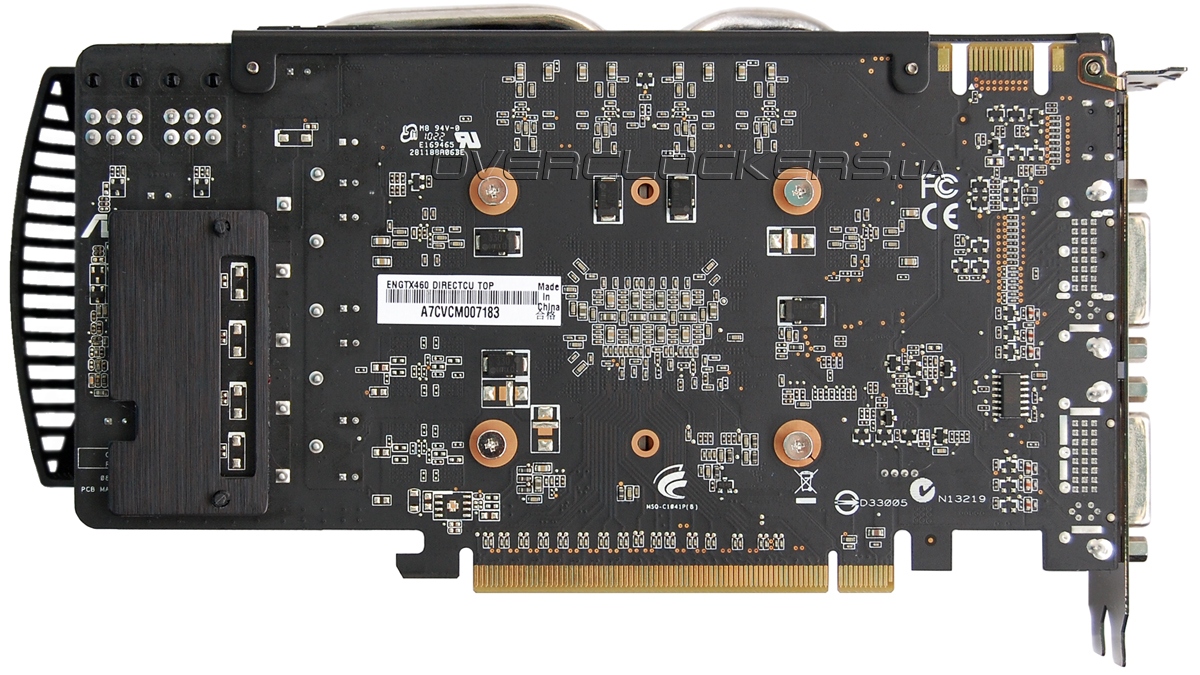

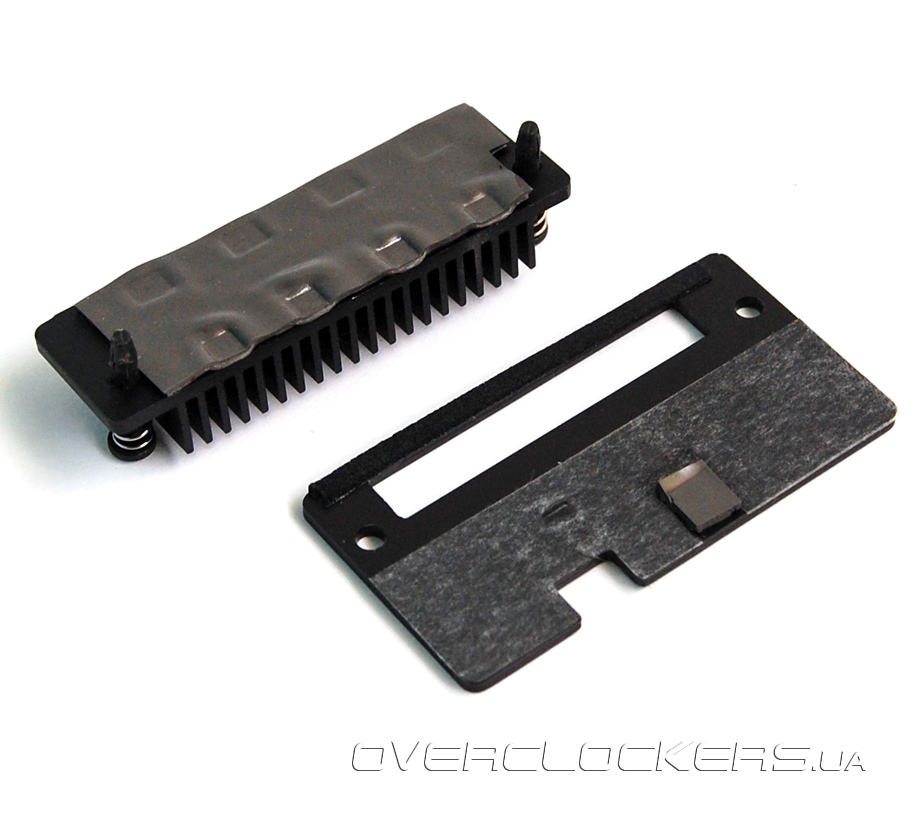

Для охлаждения «мосфетов» предусмотрен отдельный радиатор, который фиксируется защелками, с обратной стороны платы прижимающими и пластину-радиатор контроллера питания. Вот только если на прошлой карте под пластину были подложены небольшие шайбочки, поддерживающие ее в ровном положении, то у данной модели ничего подобного нет и пластина наклонена под углом к плоскости платы. Полноценный контакт поверхности микросхемы с поверхностью пластины в таких условиях обеспечивается за счет применения теплопроводящей «подушечки».

ASUS ENGTX460 DirectCU TOP/2DI/768MD5 ASUS ENGTX460 DirectCU TOP/2DI/768MD5

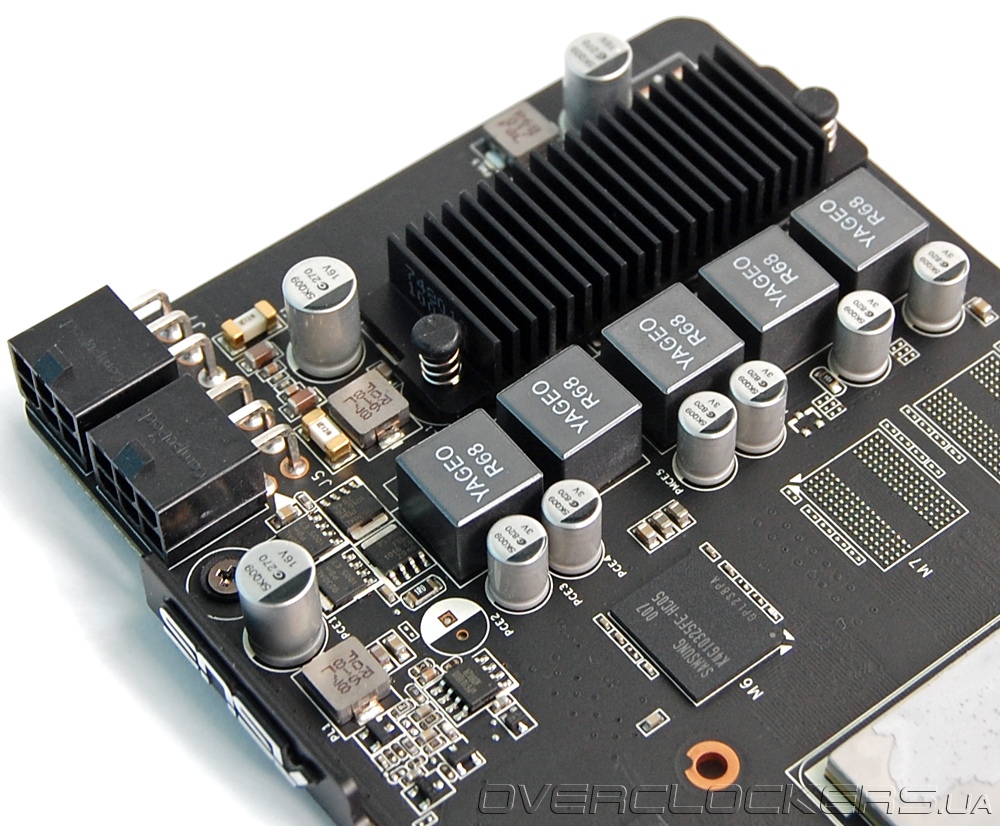

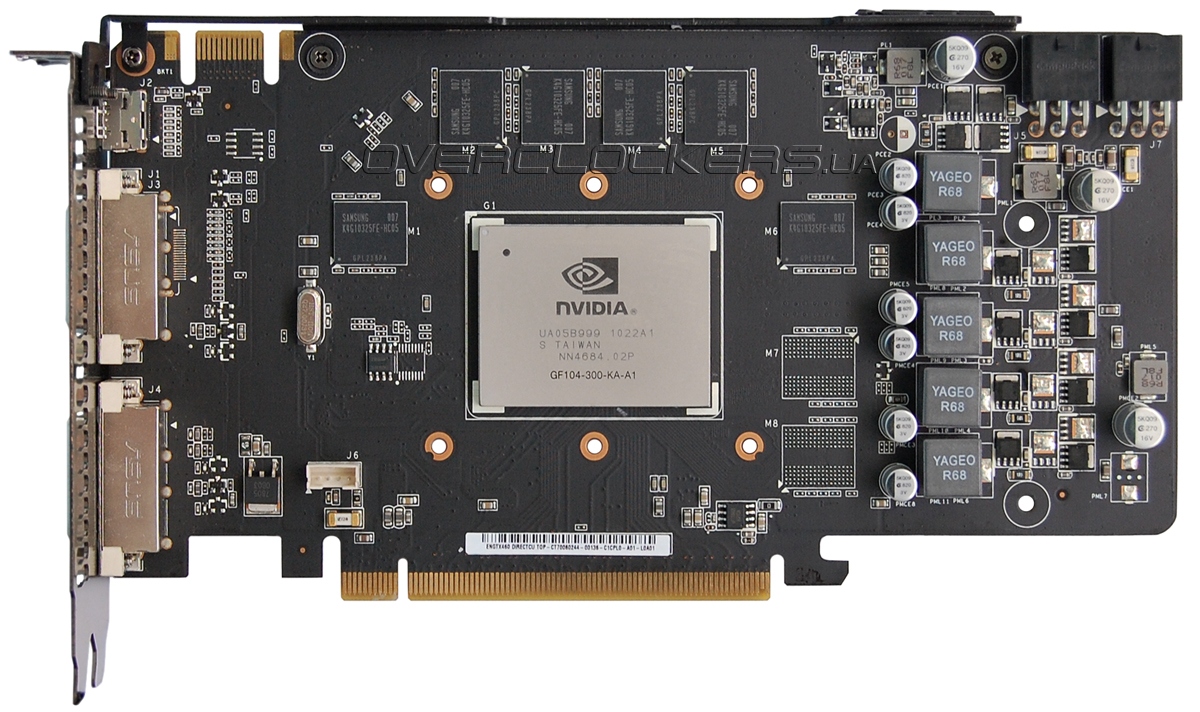

Дизайн платы немного отличается от референсного, переработана система питания.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

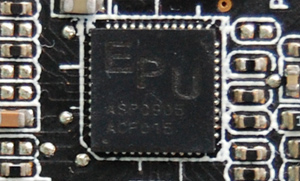

В качестве ШИМ-контроллера используется микросхема EPU ASP0905.

EPU ASP0905

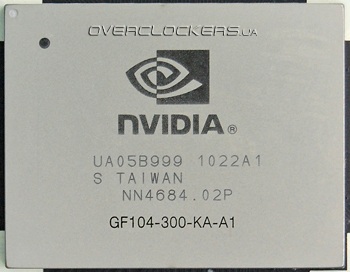

«Урезанный» графический чип маркируется как GF104-300-KA-A1.

GF104-300-KA-A1

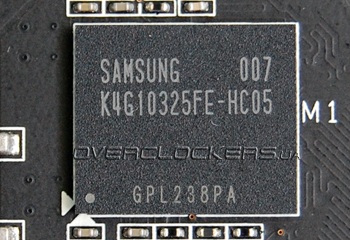

Объем памяти в 768 МБ набран шестью микросхемами Samsung K4G10325FE-HC05.

Samsung K4G10325FE-HC05

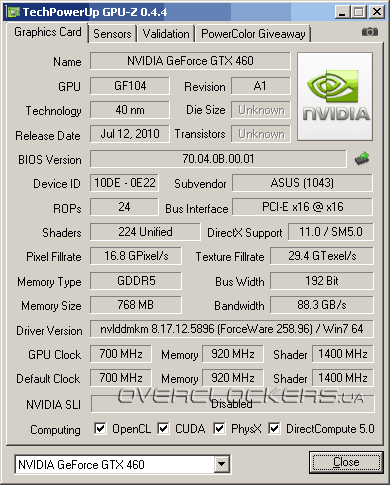

Приставка TOP в названии видеокарт ASUS всегда говорит о заводском разгоне, но в данном случае он довольно скромный. Вместо номинальных 675/1350 МГц ядро работает на 700/1400 МГц, а память на 3680 МГц вместо 3600 МГц. В простое частоты должны снижаться до 51/101/270 МГц, но наш экземпляр не сбрасывал их ниже 410/810/648 МГц.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

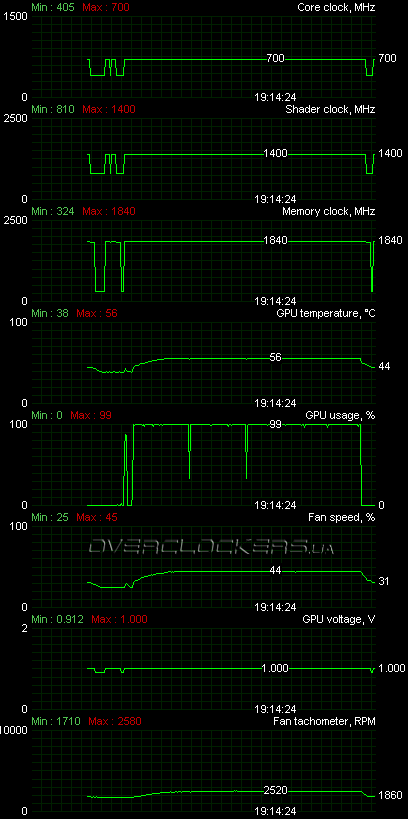

В игровых тестах температура ядра менее 60 градусов Цельсия (при 21-22 градусах в помещении). В Crysis Warhead на максимальных настройках качества со сглаживанием в разрешении 1920x1200 пиковая температура была 56 °С.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

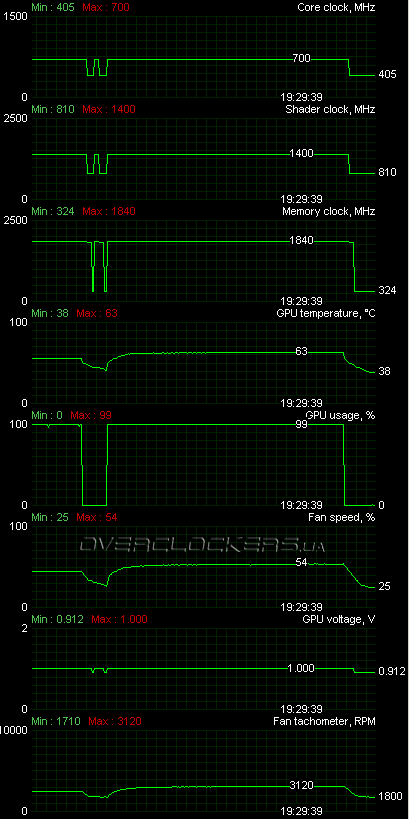

И даже в стресс-тесте FurMark она не поднялась выше 63 °С.

ASUS ENGTX460 DirectCU TOP/2DI/768MD5

Такие отличные результаты обеспечиваются за счет более высоких оборотов, чем у ENGTS 450 DirectCU TOP/DI/1GD5. В играх вентилятор у старшей модели оказывается почти на 500 об/мин быстрее, что сказывается и на итоговом уровне шума. Но, тем не менее, шумной карту нельзя назвать, на фоне среднестатистического недорого блока питания она не будет сильно выделяться. Любители же тишины всегда могут отрегулировать профиль управления оборотами в MSI Afterburner. Эффективность кулера вполне позволяет снизить обороты при сохранении низких температур.

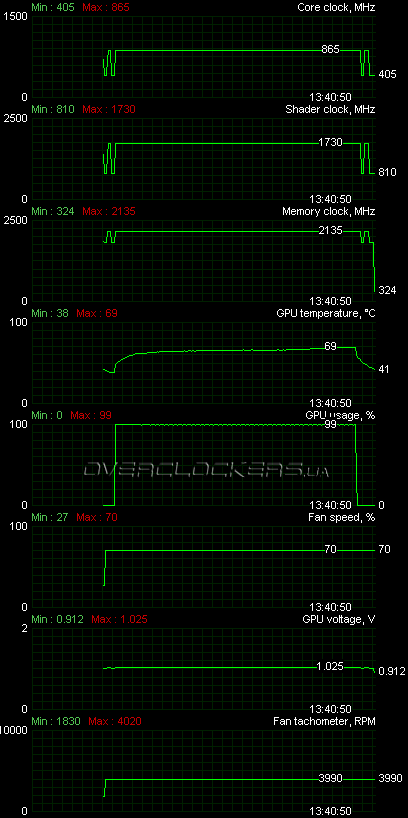

Разгонный потенциал у данной модели неплохой, но не выдающийся. Ядро смогло стабильно работать на 865/1730 МГц при минимальном поднятии напряжения (на 0,025 В), память стабильно функционировала на 4270 МГц.

ASUS  ENGTX460 DirectCU TOP/2DI/768MD5

Обороты вентилятора пришлось поднимать: для прохождения FurMark до 70% от максимума, для стабильности в игровых тестах хватало 60% (3500 об/мин).
