Лед и пламя. Видеокарты HIS IceQ Turbo на базе Radeon HD 6850, HD 6950 и HD 6970

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

На очереди младшая модель на базе самого мощного графического процессора AMD под кодовым именем Cayman.

Коробка имеет традиционное оформление как для HIS.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M) HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • два переходник питания с двух molex на PCI-E 6pin;
  • мостик CrossFire;
  • диск с драйвером;
  • инструкция.
Данная карта уже не комплектуется игрой Colin McRae: DiRT 3.

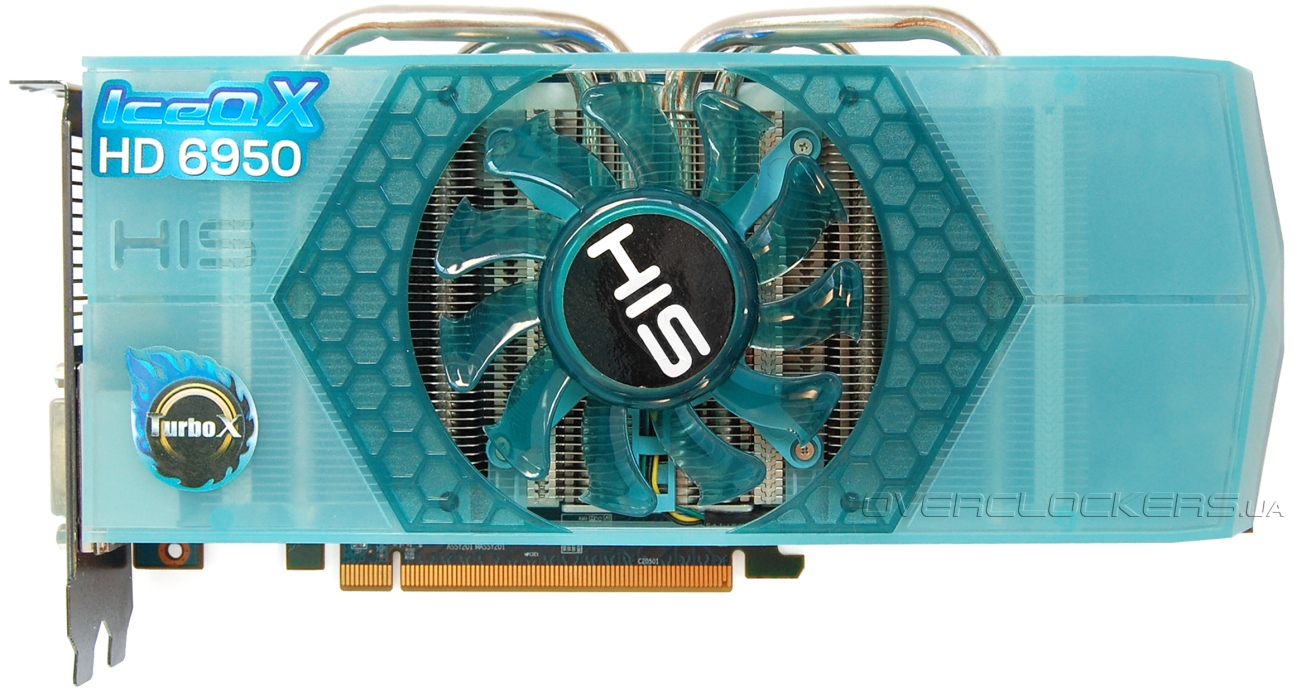

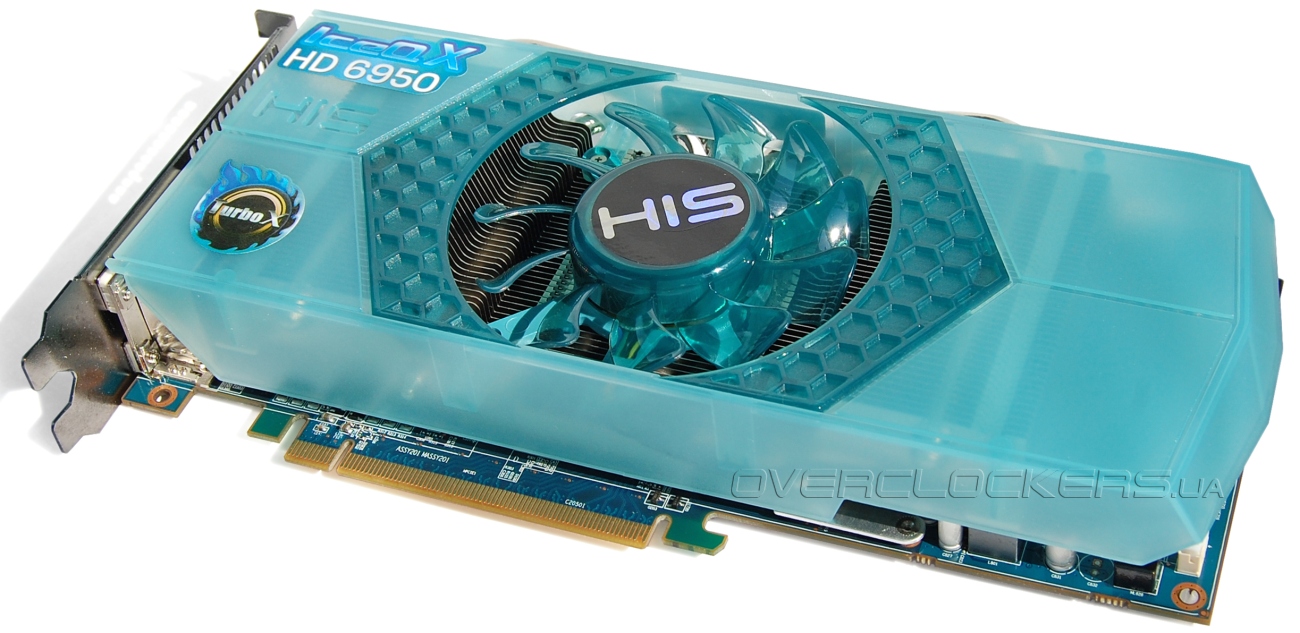

На первый взгляд перед нами копия HIS 6850 IceQ X. Карты очень похожи благодаря одинаковому кулеру — разница только в наклейке на кожухе.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

Но HIS 6950 IceQ X Turbo X немного длиннее собрата — 24 см вместо 21,5 см.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

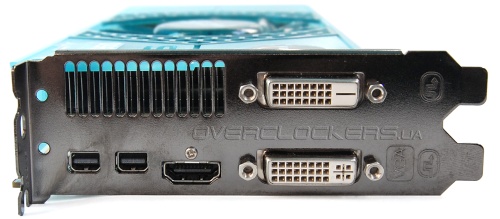

Набор внешних коммуникаций довольно богатый: два DVI, два mini DisplayPort, один HDMI. Но такая комбинация разъемов стандартна для Radeon HD 6950/6970.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

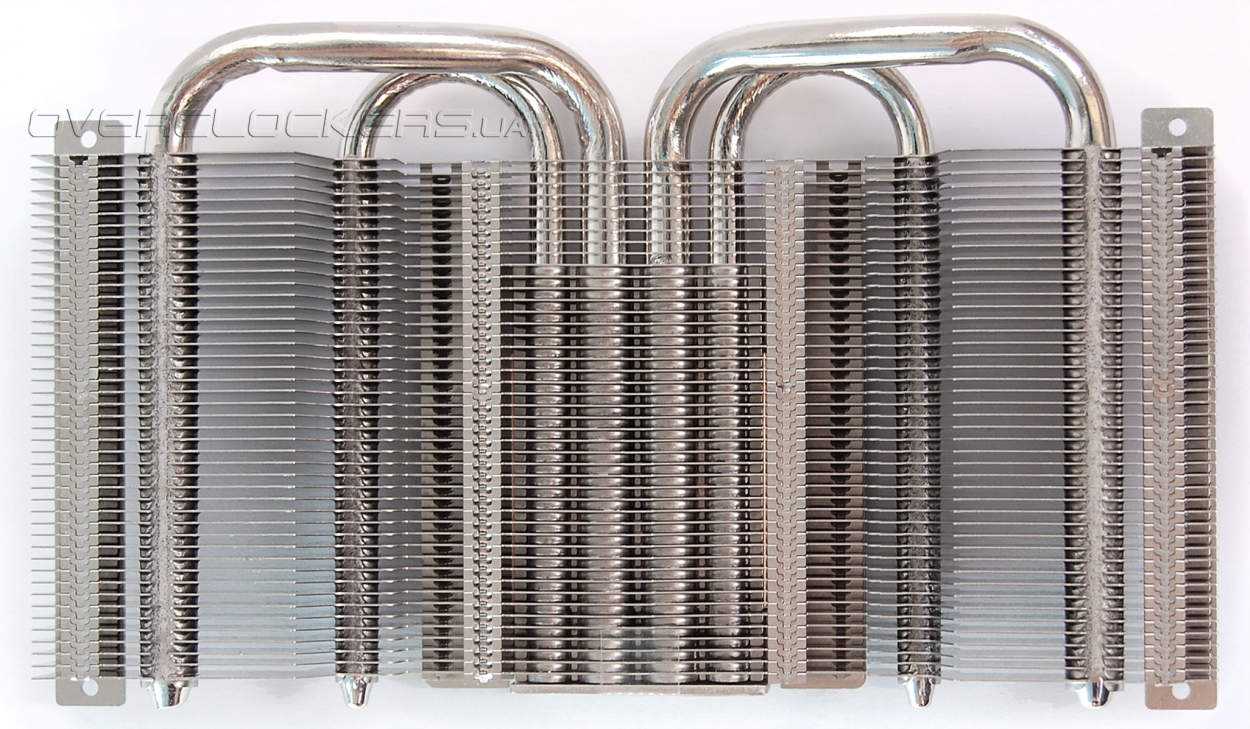

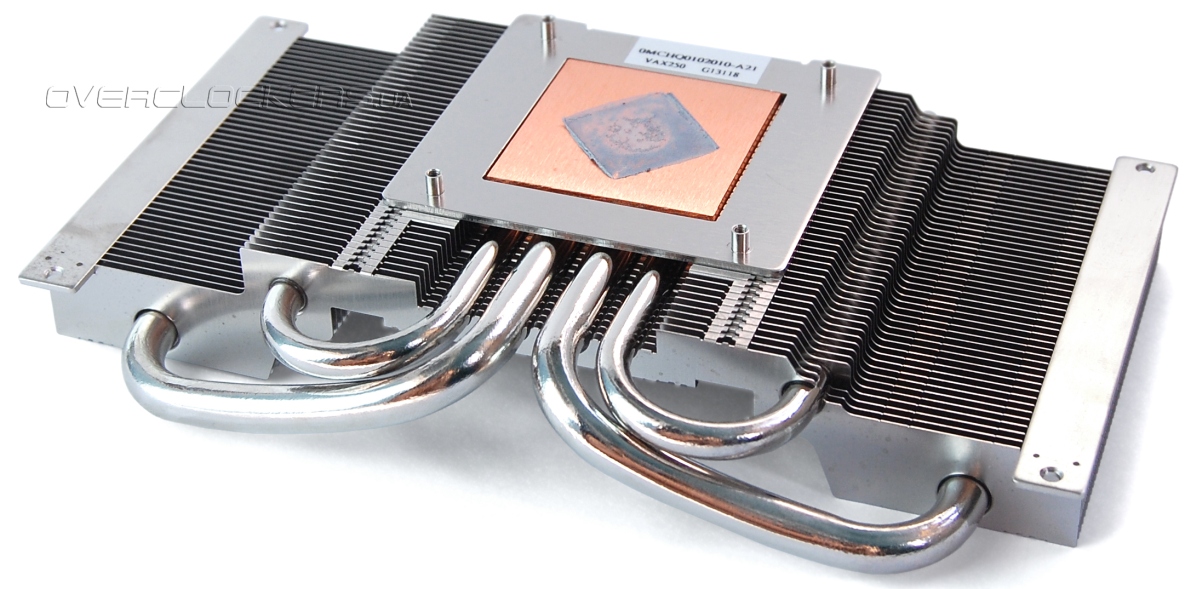

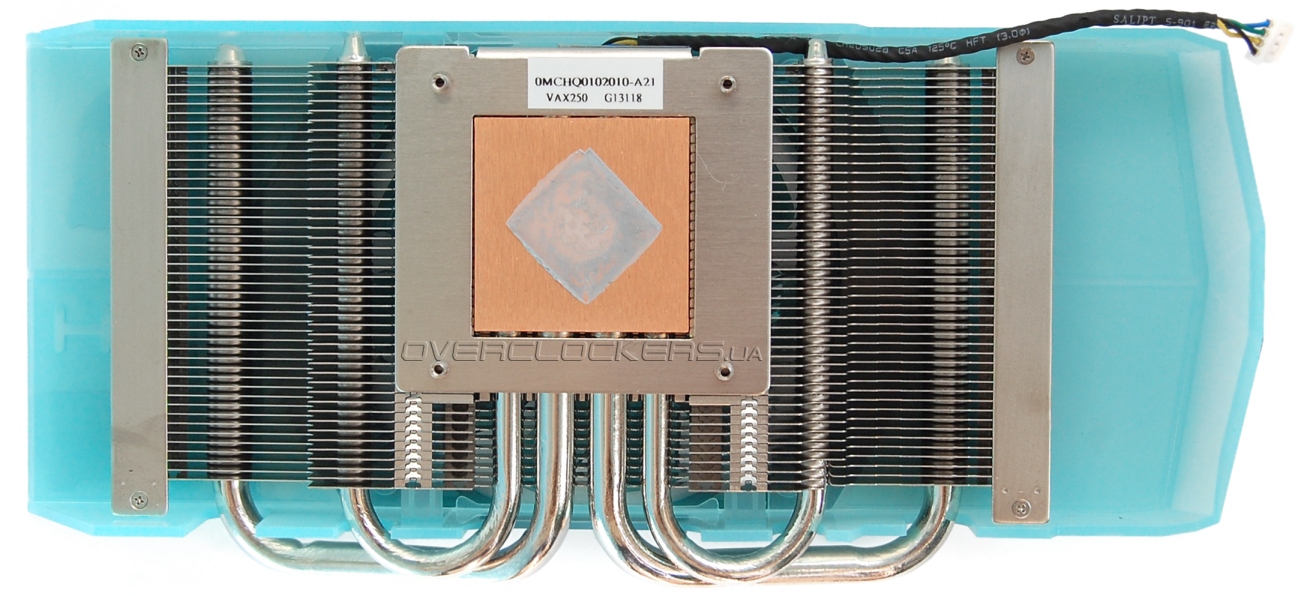

Система охлаждения точно такая же, как и у ранее описанной модели, лишь пластиковый кожух стал чуть длиннее. Медное основание, четыре тепловые трубки (центральные по 8 мм) и радиатор из 45 алюминиевых пластин.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

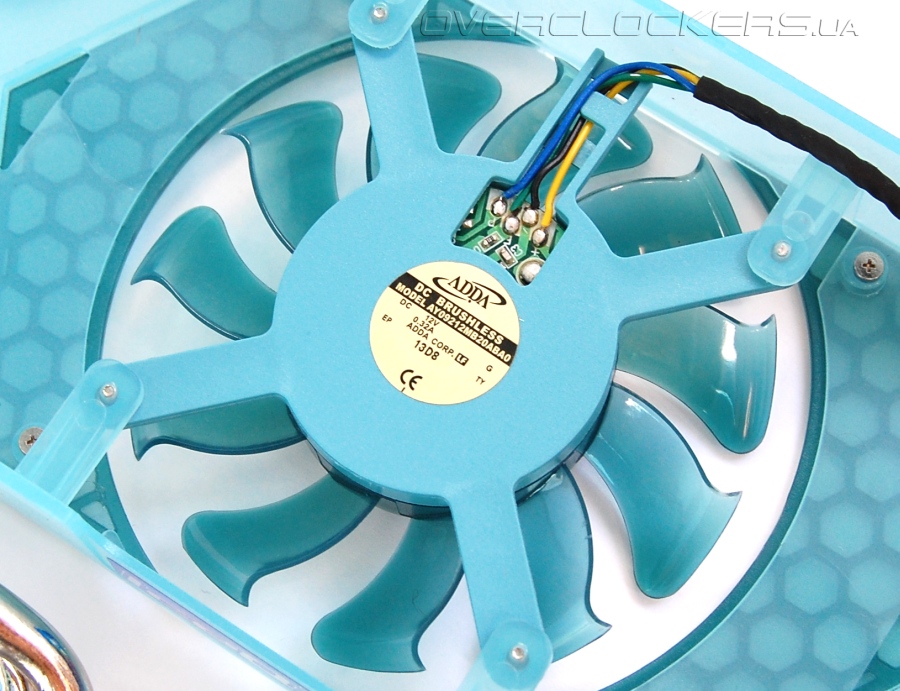

Обдув осуществляется вентилятором ADDA DC Brushless AY09212MB20ABA0 с диаметром крыльчатки 85 мм. Особая форма лопастей с загнутыми краями обеспечивает обдув боковых секций радиатора.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

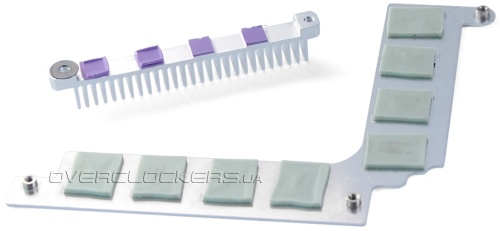

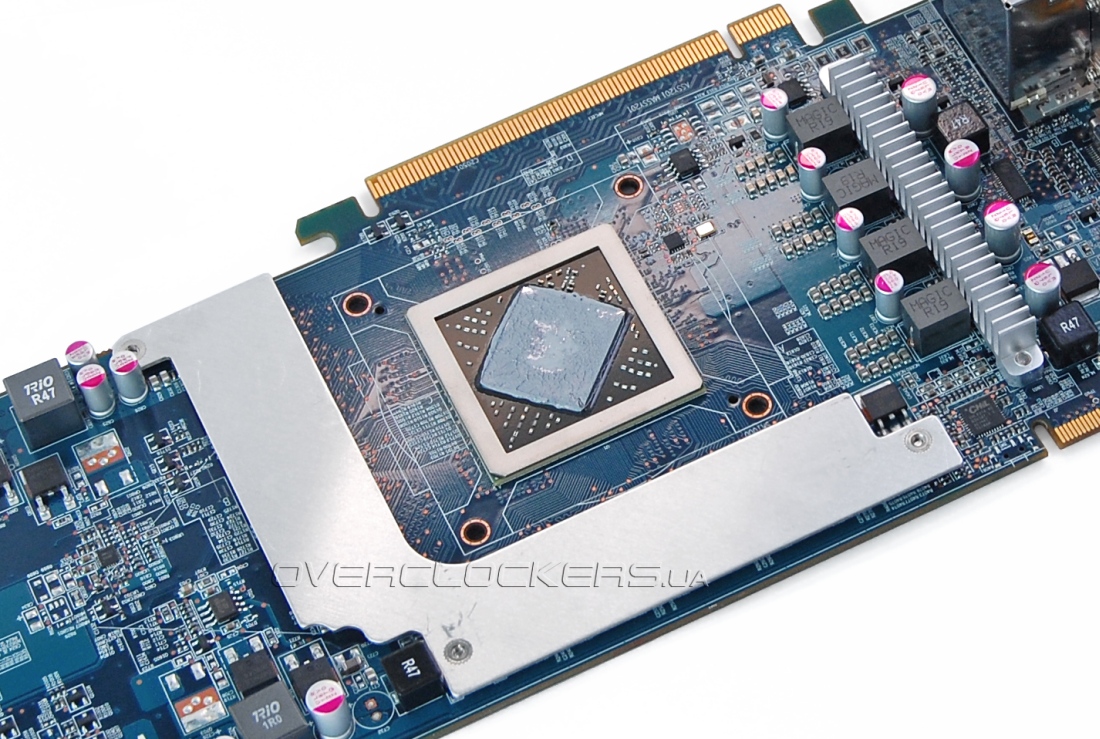

На память и компоненты системы питания установлены радиаторы.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

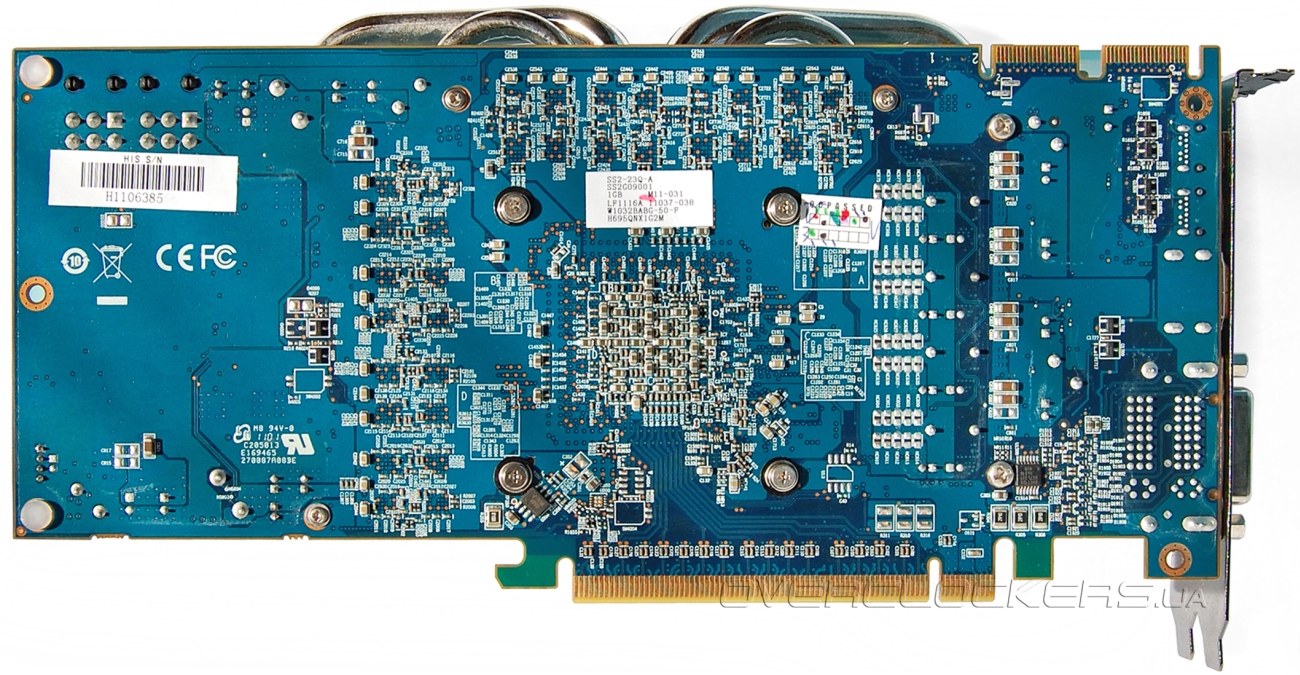

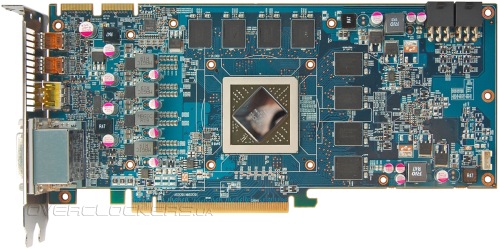

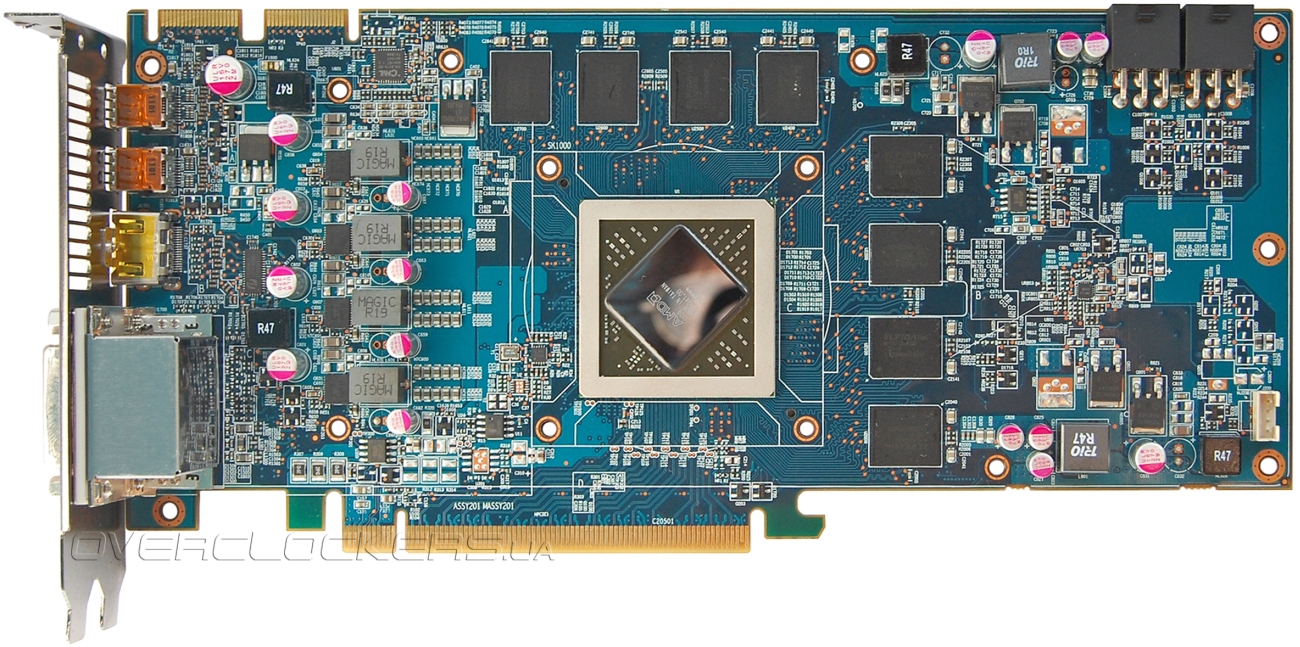

Дизайн платы кардинально отличается от референсного. Обычный Radeon HD 6950 является полной копией Radeon HD 6970, а в данном случае плата копирует младший Radeon HD 6870. Несмотря на свой статус самой быстрой версии Radeon HD 6950 в стане HIS данная модель в некоторой степени является упрощенным и удешевленным вариантом. Перед нами фактически плата от HIS 6850 IceQ X Turbo с дополнительной одной фазой системы питания GPU.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

Вместо шестифазного преобразователя питания GPU в данном случае реализован четырехфазный на знакомых нам уже микросхемах 59901M. Управляющие функции возложены на ШИМ-контроллер CHiL CHL8214-05. Узел питания памяти построен на контроллере с маркировкой AM113, который вполне может оказаться перемаркированым uP6122AF.

Texas Instruments 59901M CHiL CHL8214-05 AM113

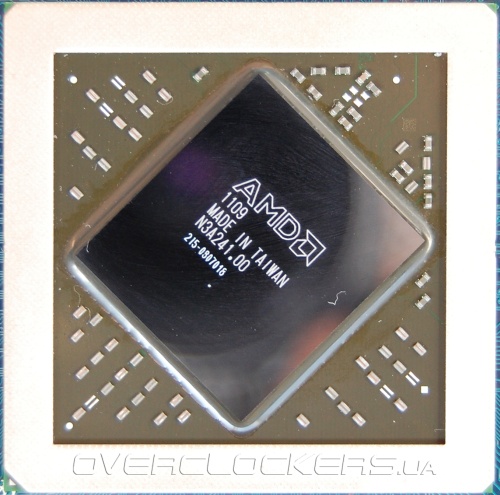

В активе графического процессора Cayman осталось 1408 потоковых процессоров из 1536 и 88 текстурных блоков из 96.

AMD Cayman

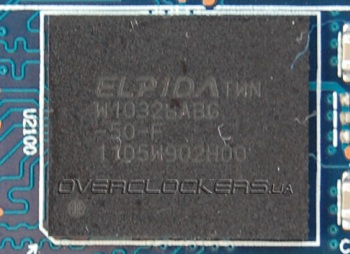

Еще одно упрощение данной видеокарты — уменьшенный объем видеобуфера. Если обычная версия оснащается 2 ГБ видеопамяти, то HIS 6950 IceQ X Turbo X (H695QNX1G2M) имеет всего один гигабайт памяти. Впрочем, компанией выпускается аналогичная карта и с двумя гигабайтами на борту (Product Code H695QNT2G2M). В данной модели используются микросхемы Elpida W1032BABG-50-F.

Elpida W1032BABG-50-F

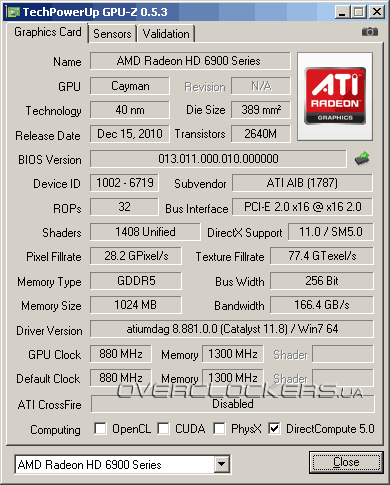

По итогам нашего тестирования вы увидите, что 1 ГБ видеопамяти для такой карты не критичен и это трудно назвать недостатком, особенно на фоне значительного заводского разгона. Вместо положенных 800/4000 МГц видеокарта функционирует на тактовых частотах 880 и 5200 МГц для ядра и памяти соответственно. Напомним, что частоты Radeon HD 6970 почти такие же — 880/5500 МГц. С учетом небольшой, в общем-то, разницы в производительности между двумя картами на базе Cayman интересно будет взглянуть, каковы реальные преимущества старшей модели при одинаковой частоте ядра.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

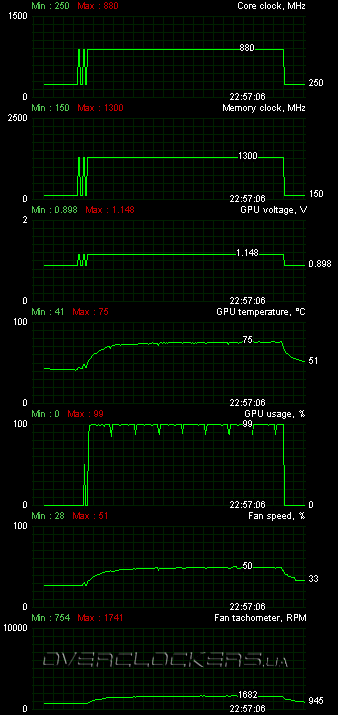

Графический процессор Cayman горячее Barts, поэтому температура ядра выше, но уровень шума по-прежнему минимальный. В игровом режиме при 25 градусах Цельсия в помещении вентилятор системы охлаждения адаптера работал примерно на 1700 об/мин. В тесте Ambush из Crysis Warhead Benchmarking Tool предельная температура ядра не превысила 75 °C.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

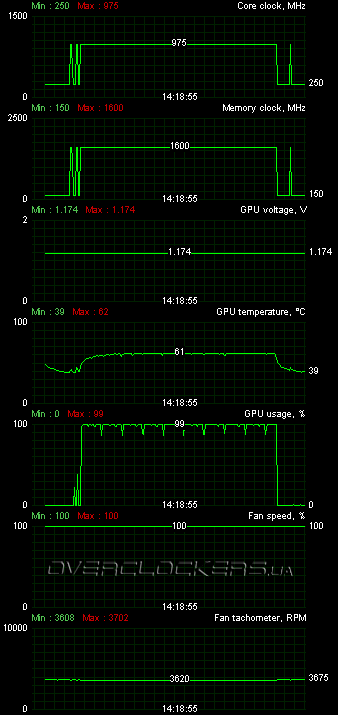

То, что более мощная карта построена на дизайне более слабой, внушало кое-какие опасения насчет ее оверклокерских возможностей, но на деле HIS 6950 IceQ X Turbo X оказался лучше референсного акселератора, который был у нас на руках. При максимальных оборотах вентилятора мы смогли добиться стабильности на частоте ядра в 975 МГц (знакомая цифра, не так ли?). Для этого питающее напряжение пришлось поднять с 1,148 В до 1,174 В, что как раз соответствует номинальному напряжению GPU у флагманского Radeon HD 6970. Стоит отметить, что полученный результат намного лучше, чем разгон референсного Radeon HD 6950, побывавшего у нас в лаборатории ранее. Из той карты при максимальных оборотах и софтвольтмоде выше 920 МГц добиться стабильности не удавалось. А еще HIS 6950 IceQ X Turbo X стал рекордсменом по разгону памяти, продемонстрировав полную стабильность в тестах при частоте 6400 МГц.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

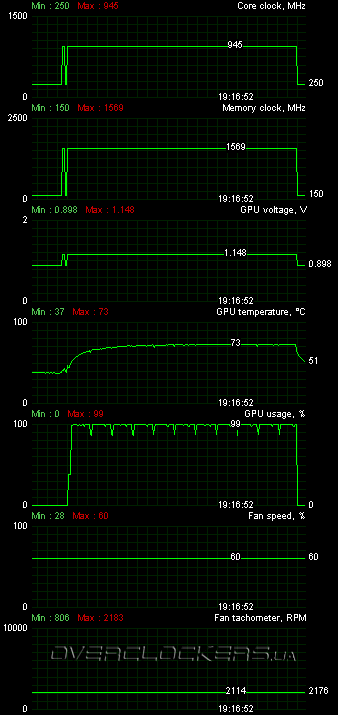

Без проверки на разгон при умеренном шуме не обошлось и в этот раз. Ограничившись стандартным напряжением, мы смогли добиться стабильности на частотах 945/6276 МГц. Правда в этот раз обороты пришлось повышать до 60% (немного выше 2100 об/мин), но шум был еще не критичен и вполне терпим. Многие топовые видеокарты и без разгона оказываются шумнее.

HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)

Как видим, без значительного повышения оборотов адаптер HIS 6950 IceQ X Turbo X тоже способен работать на довольно высоких частотах. Но, как уже писалось выше, результаты такого разгона во многом будут зависеть от вентиляции внутри корпуса и наличии дополнительного обдува.

Что касается темы разблокировки видеокарты в Radeon HD 6970, то шансов на это немного. Акселератор HIS базируется на дизайне младшей карты, а аналогичных HD 6970 на базе такого дизайна у компании нет. Так что подходящего BIOS от старших карт HIS просто нет, шить код от сторонних карт HD 6970 бесполезно. В данном случае можно воспользоваться соответствующим скриптом для редактирования родного BIOS. Мы, честно говоря, на данной карте опыты с BIOS не производили. В любом случае максимальный шанс на разблокировку предлагает только референс, среди нереференсов это редкое явление. А про данный HIS и вовсе нет положительных отзывов в Интернете на этот счет.

Мы даже позволим себе заявить, что польза от такой операции мизерна. Хороший разгон, как вы увидите по итогам тестирования, позволяет выиграть в производительности намного больше, а после разблокировки достигнуть таких же высоких частот может оказаться проблематично. К примеру, в нашем тестировании примет участие и рефересный Radeon HD 6950, прошитый в Radeon HD 6970. Эта карта после разблокирования дополнительных потоковых процессоров потребовала поднятие рабочего напряжения и частоту вращения вентиляторов. В тихом режиме «обновленный» Radeon HD 6950 оказался крайне нестабилен. А HIS IceQ X Turbo X смог работать при умеренном шуме даже на частотах 945/6276 МГц. Существенная разница.
