Так вышло, что на страницах нашего сайта Radeon HD 6770 еще не рассматривался. Да собственно, и говорить особо было не о чем. В свое время мы уделили немало внимания Radeon HD 5770 и рассмотрели множество разных моделей. А производители не спешили представлять новые решения, выпуская под именем HD 6770 свои же старые модели. Но некоторые новинки увидели свет. Одна такая необычная и интересная карта попала нам в руки. Но мы решили не только рассмотреть эту нестандартную видеокарту, но и свести ее с конкурентом от NVIDIA в новых игровых приложениях. Интересно будет взглянуть, как сейчас обстоят дела в противостоянии Radeon HD 5770/6770 и GeForce GTX 550 Ti.
«Обновленный» Radeon базируется на старом графическом процессоре Juniper с 800 потоковыми процессорами, 40 текстурными блоками и 16 блоками растеризации. GPU работает на частоте 850 МГц и сообщается с памятью GDDR5 4800 МГц по 128-битной шине. Все как и прежде, никаких изменений в архитектуре нет. Зато новинка обзавелась поддержкой технологии AMD HD3D и обновленным интерфейсом HDMI стандарта 1.4a, который поддерживает вывод 3D-изображения. А возможности по аппаратному ускорению видео дополнились поддержкой формата H.264 MVC, что позволит комфортно просматривать Blu-ray 3D.
ASUS EAH6770 DC SL/2DI/1GD5
Рассматриваемая нами видеокарта ASUS выделяется на общем фоне тем, что оснащена пассивной, а значит и бесшумной системой охлаждения, о чем нас информируют соответствующие надписи на упаковке.
Сама же коробка довольно большая. Содержимое рассортировано еще в пару коробков: в одном находится карта, в другом аксессуары. На картон и оформление ASUS не поскупились, все как у дорогих топовых продуктов.
Комплект поставки включает:
- переходник DVI/HDMI;
- переходник питания c 2 molex на PCI-E 6pin;
- удлинитель питания PCI-E 6pin;
- диск с драйверами и дополнительным ПО;
- инструкции.

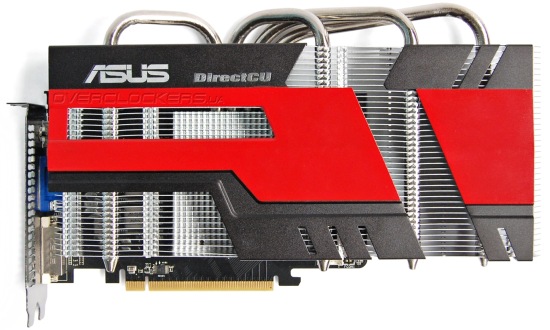

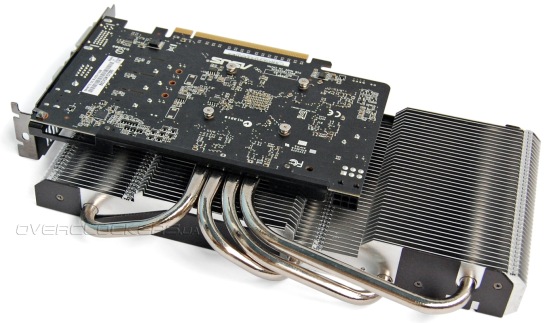

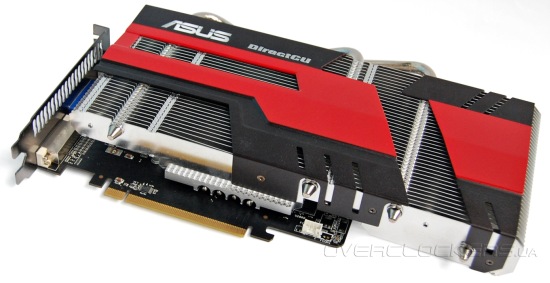

По следующим фотографиям вы можете увидеть, насколько система охлаждения превосходит в размерах саму карту. Плата имеет размеры 18 x 11 см, но вместе с радиатором общая длинна EAH6770 DC SL/2DI/1GD5 составляет 27,5 см при ширине почти 16 см.

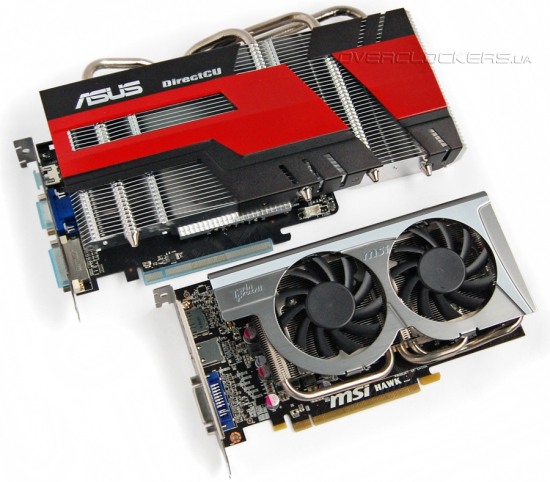

На фоне собратьев адаптер ASUS кажется гигантом. К примеру, MSI R5770 Hawk на фоне такого видеоадаптера выглядит весьма скромно.

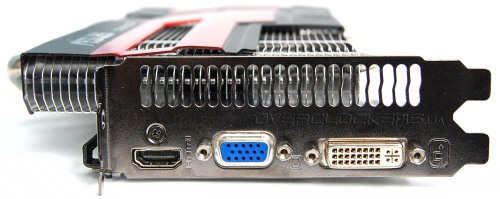

Задняя панель имеет три разъема: HDMI, D-Sub и DVI.

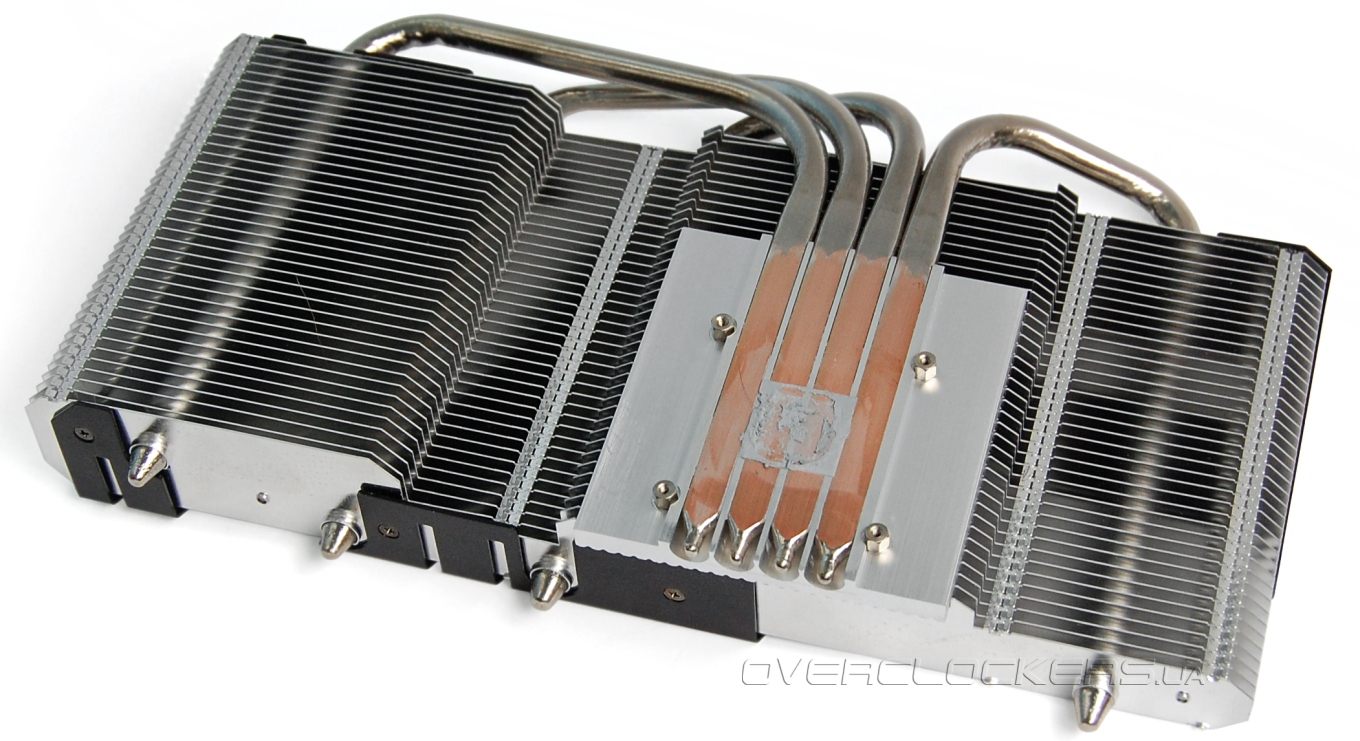

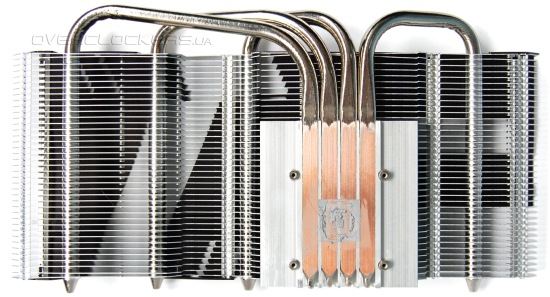

Взглянем ближе на систему охлаждения DirectCU Silent.

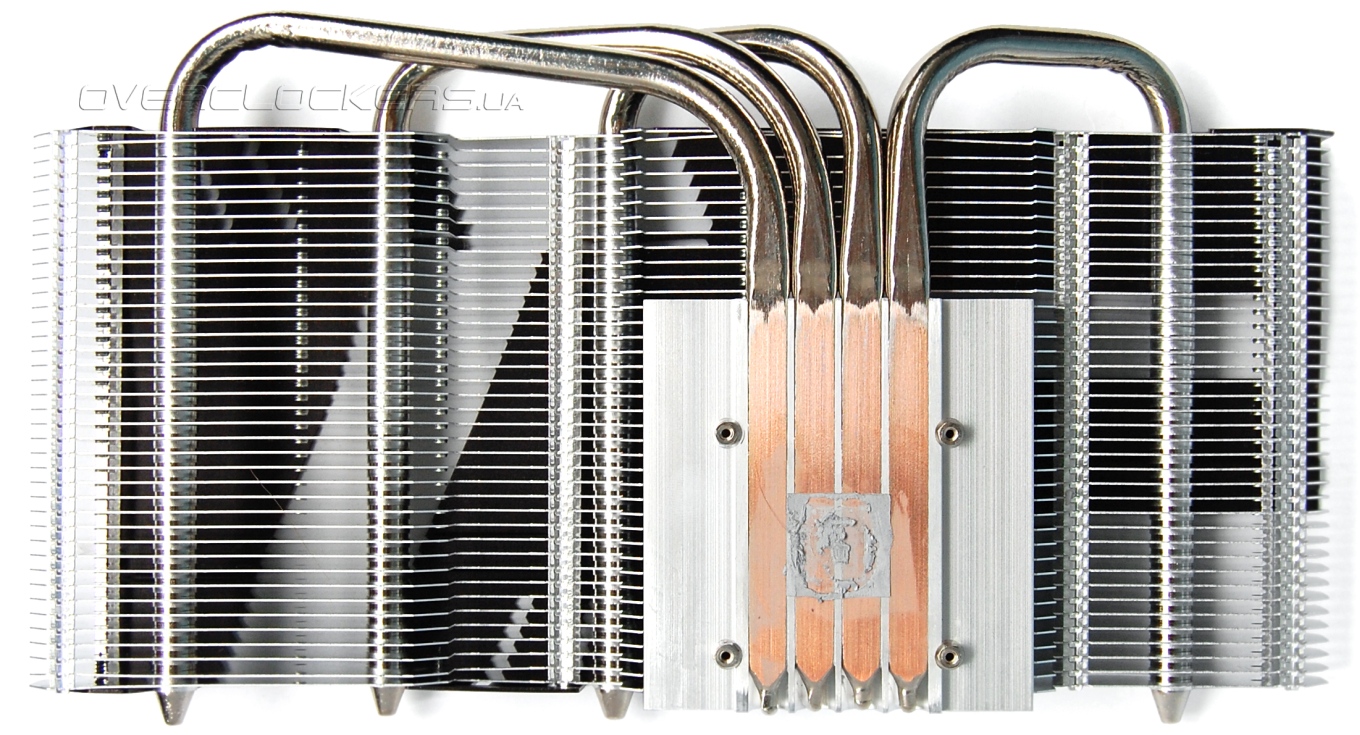

Она базируется на четырех толстых 8-мм тепловых трубках, которые напрямую контактируют с поверхностью кристалла. Впрочем, как видно по отпечатку термопасты, небольшой по площади GPU Juniper контактирует только с центральными трубками. Так что вполне можно было бы ограничиться и двумя трубками в данной конструкции. Радиатор включает 39 алюминиевых пластин с большим межреберным расстоянием. Ориентированы они вдоль плоскости платы. С учетом положения видеокарты внутри корпуса такая ориентация пластин оптимальна при наличии вентилятора на передней и задней панели. Та часть радиатора, что выступает над платой, как раз должна находиться в зоне движения воздушных масс, и воздух беспрепятственно будет проходить между пластинами. В целом, учитывая большую длину радиатора, любой вентилятор на передней панели корпуса должен благоприятно сказаться на температурном режиме данной видеокарты.

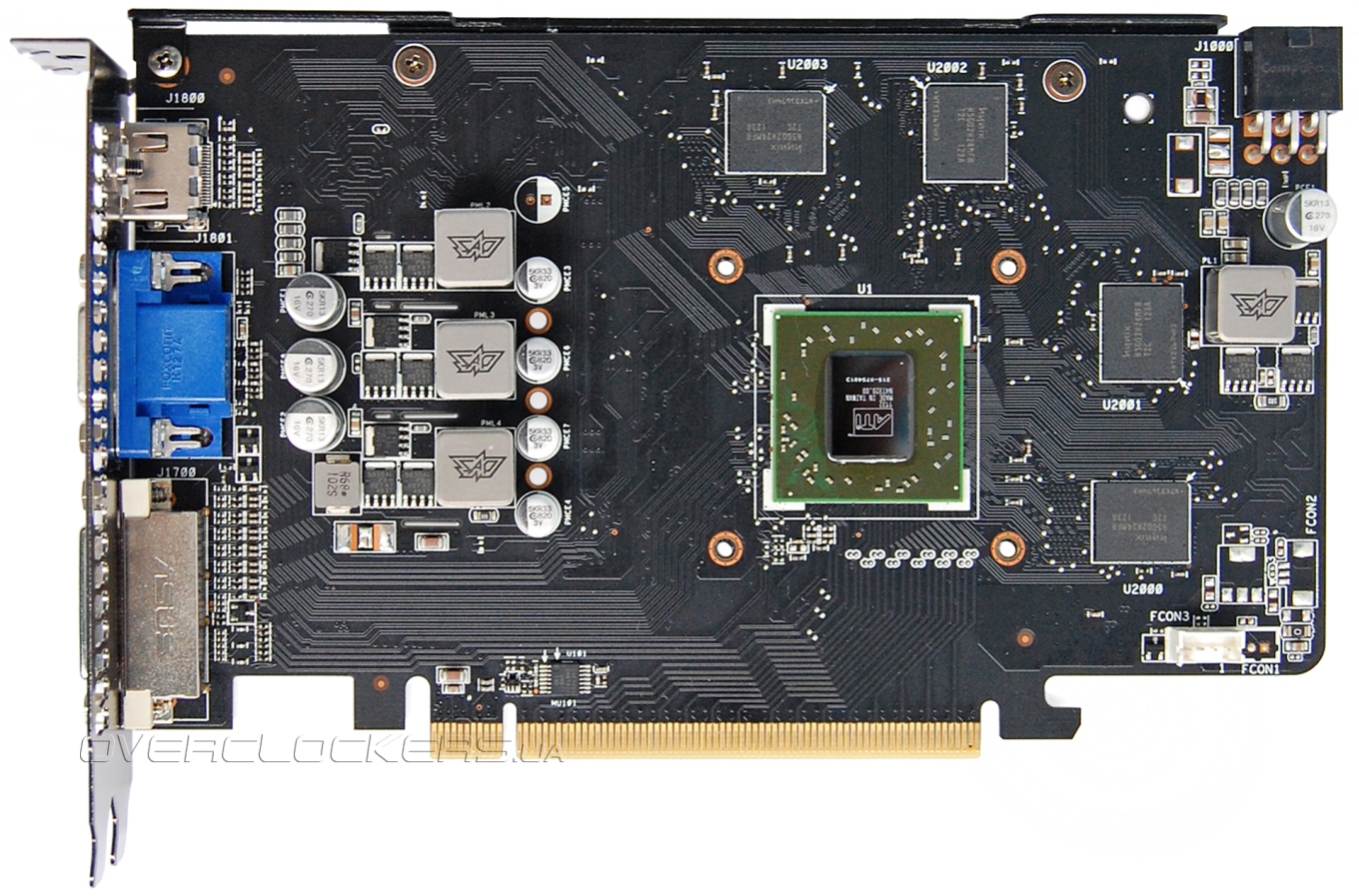

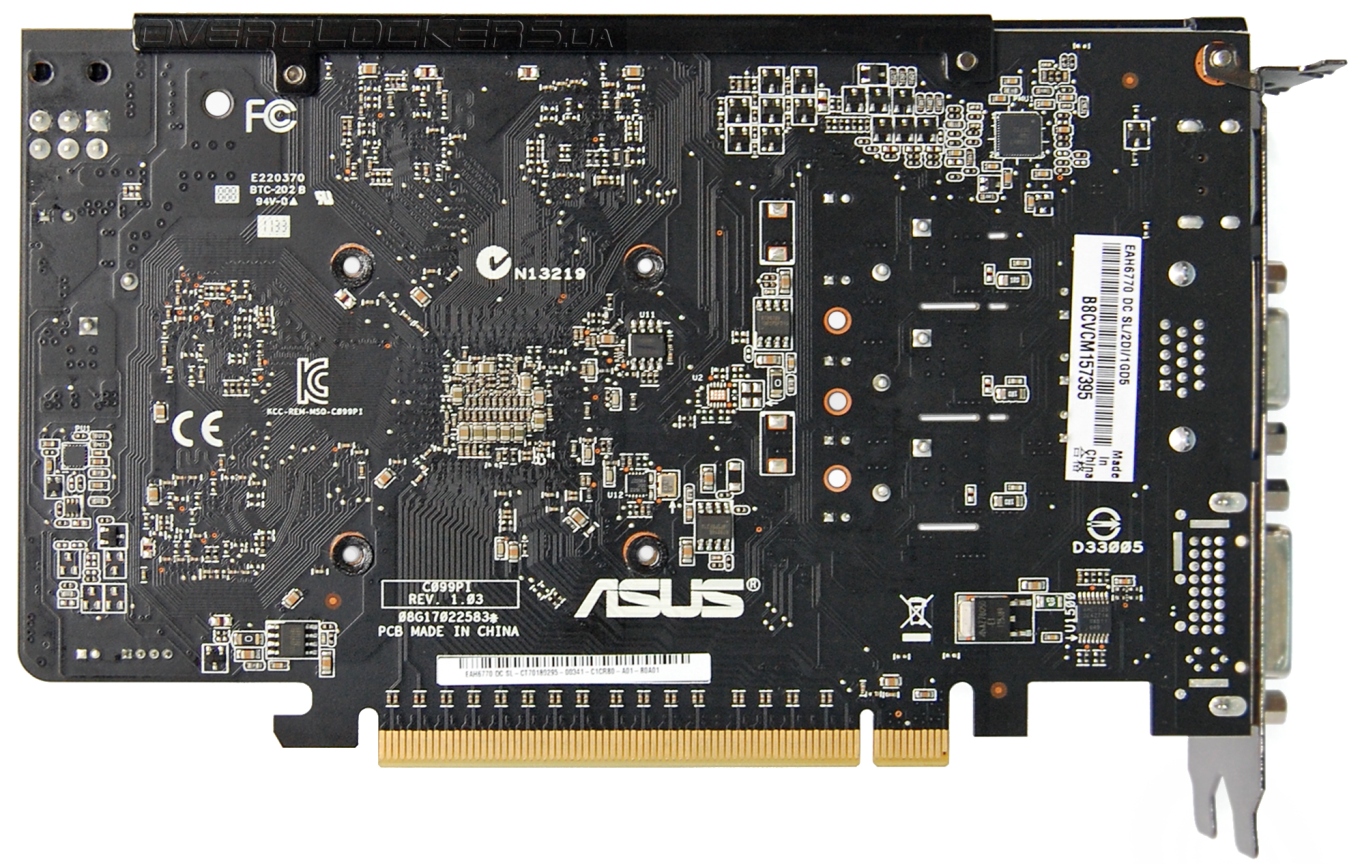

Печатная плата компактная, меньше, чем у предшественников в лице EAH5770/2DI/512MD5 и EAH5770 CUCore/2DI/1GD5. Система питания графического процессора трехфазная, преобразователь питания памяти однофазный. Стоит отметить, что видеокарта выполнена по технологии Super Alloy Power, что подразумевает использование высококачественной элементной базы.

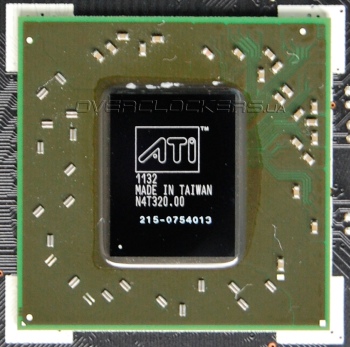

Графический чип не имеет защитной рамки.

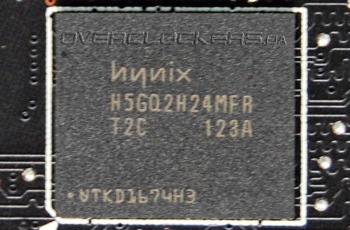

Общий объем памяти в один гигабайт набран четырьмя микросхемами Hynix H5GQ2H24MFR T2C.

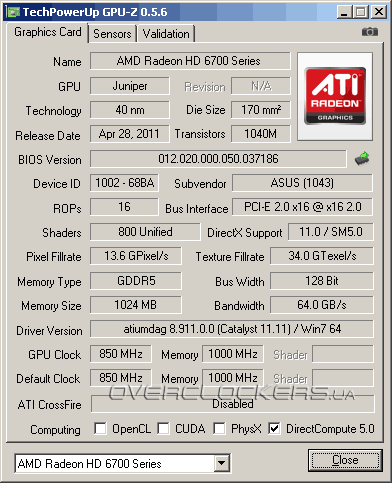

К сожалению, кроме системы охлаждения данная видеокарта отличается еще и пониженными частотами памяти. GDDR5 работает на 4000 МГц вместо положенных 4800 МГц. Но частота GPU осталась без изменения — 850 МГц. В простое частоты снижаются до 157/1200 МГц.

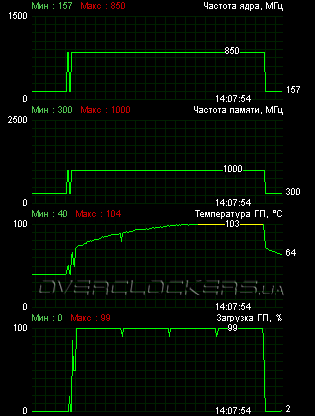

Судя по одной из иллюстраций на коробке видеокарты, рекомендации компании ASUS ограничены одним вентилятором на задней стенке корпуса. Как оказалось, этого мало для поддержания приемлемых температур. После 12-минутной нагрузки демо Ambush из Crysis Warhead Benchmarking Tool при максимальных настройках графики в разрешении 1920x1080 со сглаживанием AA4x карта без дополнительного обдува прогрелась аж до 104 °C! Это испытание проводилось в корпусе Chieftec CH-01B с открытой боковой крышкой и 23 градусах в помещении.

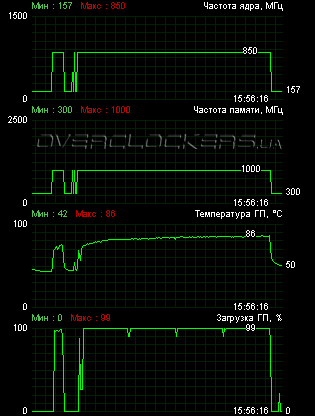

Температура критическая. И хотя видеокарта сохраняла работоспособность, но при более длительной нагрузке есть опасность выхода ее из строя. Дополнительный обдув просто необходим. Для этого мы использовали тихоходный вентилятор Thermalright X-Silent 140 на 900 об/мин. Были опробованы два варианта его размещения — сбоку от карты и между радиатором и корзиной HDD. Второй вариант теоретически должен был бы быть наиболее эффективным, но у Chieftec CH-01B корзина для накопителей повернута под 90 °C, и ее стенка мешает свободному притоку воздуха. В итоге наименьшая температура была при боковом обдуве, хотя низкой ее тоже не назвать, ведь ядро прогревалось до 86 °C.
Обычно, когда мы описываем видеокарты с пассивным охлаждением, то всегда в итоге получается, что без дополнительного обдува все они легко прогреваются до 100 °C. Но в данном случае и с обдувом EAH6770 DC SL/2DI/1GD5 реализует себя не лучшим образом. Фактически, чтобы добиться очень низких температур, нужен мощный вентилятор, и о тишине точно придется забыть. Возможно, снизив питающее напряжение, можно было бы значительно умерить «пыл» карты. Но оказалось, что софтвольтмод данная версия Radeon HD 6770 не поддерживает.
Что касается разгона, то при таких температурах им заниматься лучше не стоит, но потенциал карты мы проверили. Правда, к боковому вентилятору (расположен в 5 см от радиатора) был добавлен еще 80-мм вентилятор, подключенный на 5 В, который обдувал боковую выпирающую часть радиатора. Мы просто положили его сверху, на ребра. С таким охлаждением удалось достигнуть стабильности на частотах 955/4712 МГц. Результат не впечатляющий. Особенно разочаровала память, ведь мы так и не достигли стандартных 4800 МГц. Но для сравнения «лоб в лоб» со старым Radeon HD 5770 мы все же прогнали парочку тестов на частотах 850/4800 МГц. Просто при более длительной нагрузке на 4800 МГц уже возникали проблемы со стабильностью.

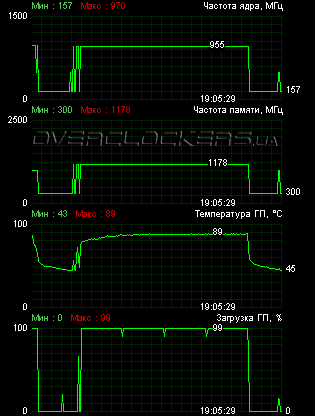

При разгоне обдуваемая со всех сторон видеокарта прогрелась до 89 °C в Crysis: Warhead, а после длительной нагрузки температура дошла до 90 °C.
