Огляд та тестування материнської плати ASUS ROG Strix B650E-I Gaming WIFI. Маленький формфактор для платформи AM5

Ентузіасти SFF завжди намагались втиснути найпотужніші рішення в мінімальні габарити. І якщо поточні покоління Intel у зв’язку з великими апетитами до живлення в будь-якому випадку будуть компромісними, то з продуктами AMD вже можна дискутувати й дійсно вписувати велику обчислювальну міць в габарити Mini-ITX. Спеціально для таких випадків ASUS пропонує ентузіастам компактну плату на базі чипсета AMD B650E — ROG STRIX B650E-I GAMING WIFI, що є головною героїнею цього огляду.

ASUS ROG Strix B650E-I Gaming WIFI

Характеристики

Виробник ASUS
Модель ROG STRIX B650E-I GAMING WIFI
Чипсет AMD B650E (B650 Extreme)
Процесорний роз'єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix)
Пам'ять 2 DIMM DDR5 SDRAM, максимум 96 ГБ:
4800-5200 МГц, 5400–8000+ (OC) МГц
Слоти PCI-E 1 x PCI Express 5.0 x16 — CPU
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 3x 4pin
Порти PS/2
Порти USB I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 4 x USB 3.2 Gen 2 (Type A), 2 x USB 2.0
Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 1 x USB 2.0 (2 порти), 1 x USB 3.2 Gen 2 Type C (1 порт)
Serial ATA 2 x SATA 6 Гбіт/с (B650E)
RAID 0, 1 (SATA 6Gb/s, PCI-E)
Вбудований звук ROG SupremeFX 7.1 (Realtek ALC4080 + Savitech SV3H712 AMP)
S/PDIF +
Мережеві можливості 1 x Intel I225-V (2.5 Gigabit Ethernet)
Wi-Fi 6 AMD RZ616 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM
RGB 1 x Addressable Gen 2, 1 x AURA_RGB_HEADER
LED RGB Header 2
TPM +
Формфактор Mini-ITX
Розміри, мм 170 x 170
Додаткові функції Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync
Вартість, грн 13245


Комплект постачання

Плата постачається в компактній коробці, що має фірмову поліграфію серії ROG.

ASUS ROG Strix B650E-I Gaming WIFI

Інформація, що допоможе зрозуміти «що це за покемон» знаходиться на зворотній стороні, де можна побачити фото плати, її ключові особливості, а також технічні характеристики.

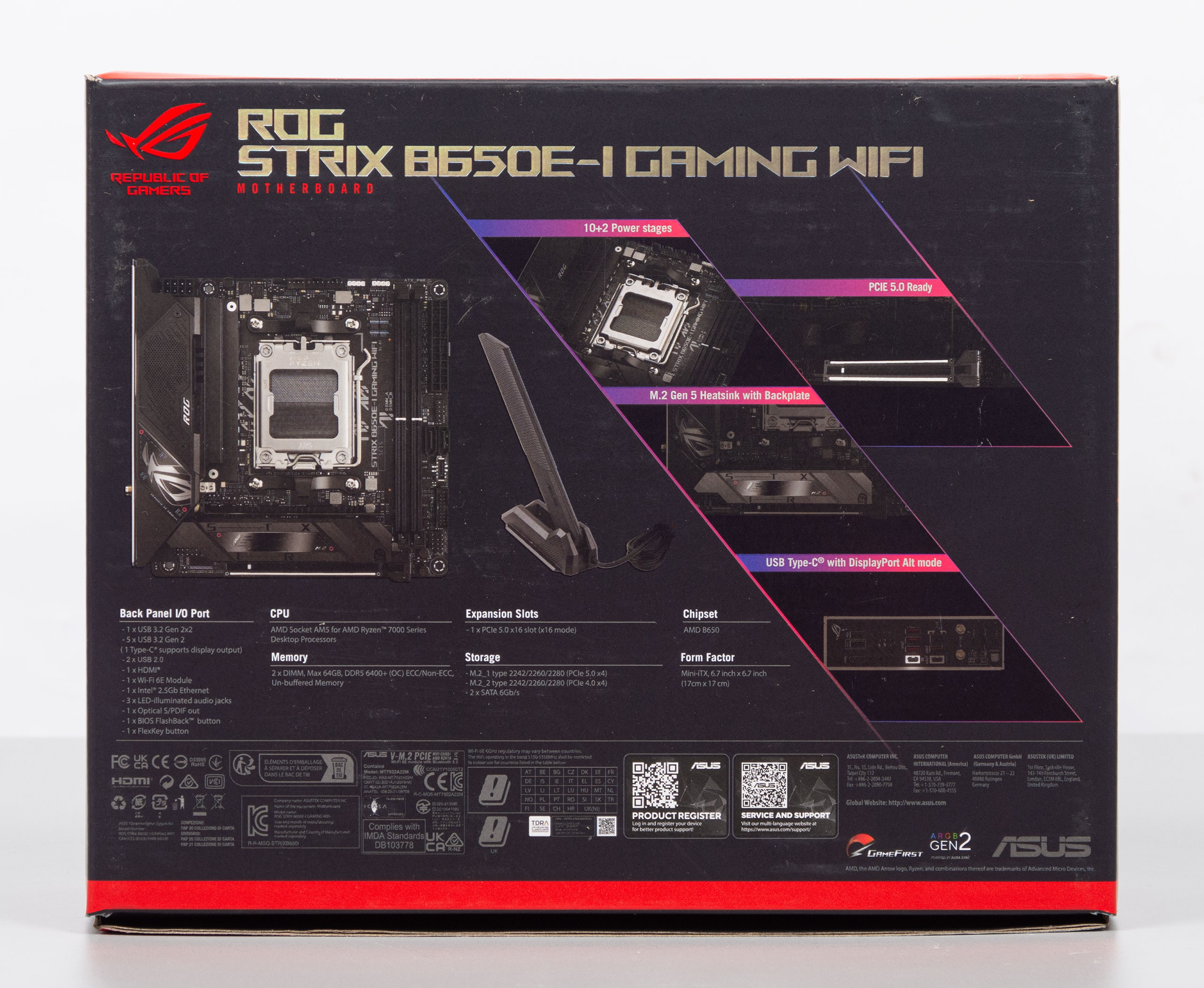

ASUS ROG Strix B650E-I Gaming WIFI

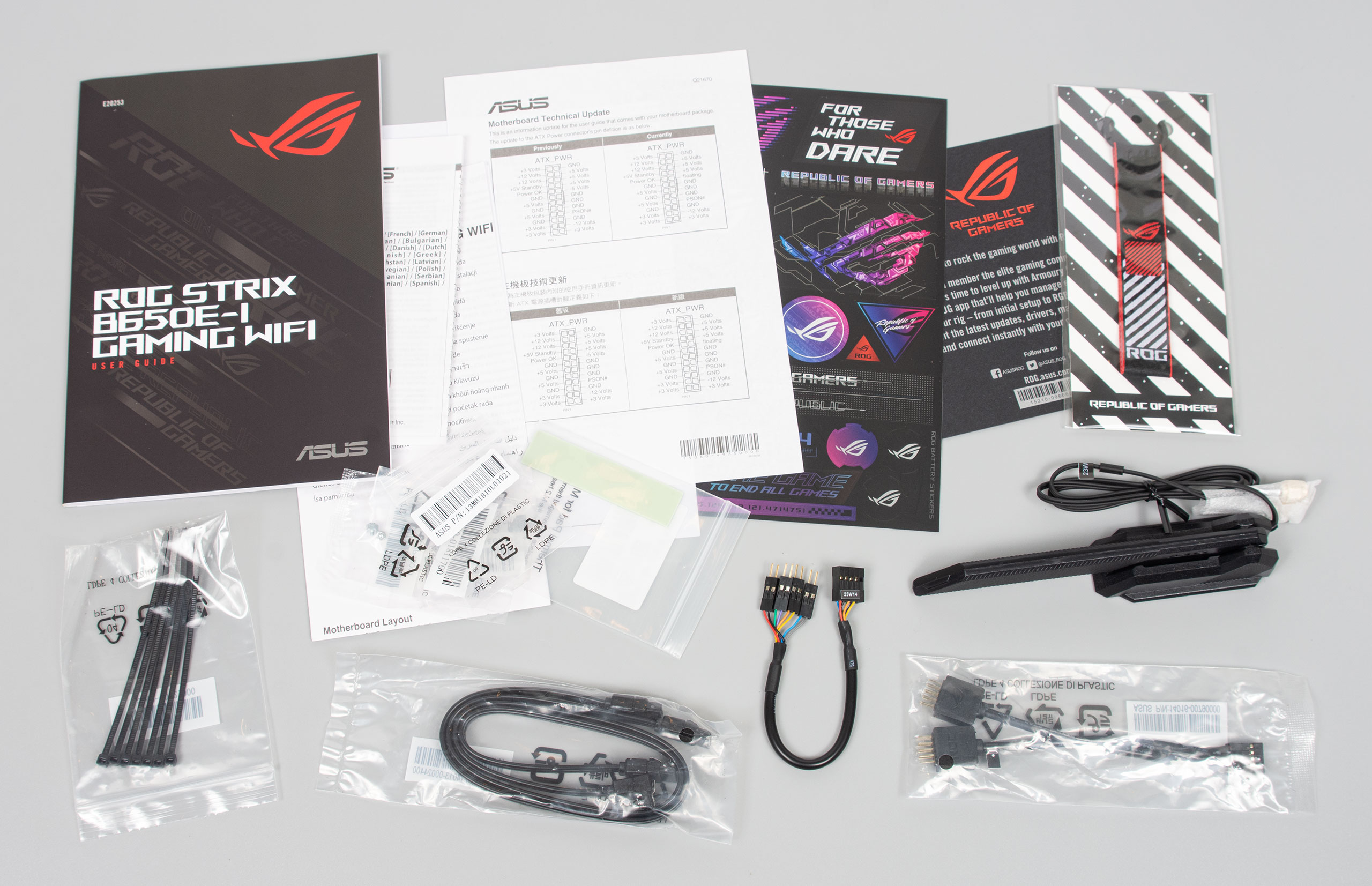

Комплектацію розділено на два яруси. В першому розташована материнська плата, а в другому комплектація:

  • інструкція швидкого початку, подяка за покупку, сертифікат якості, гарантія та інше;
  • комплект наліпок;
  • дармовис для ключів ROG;
  • зовнішня Wi-Fi Q-Antenna з магнітною платформою;
  • змінна термопрокладка для M.2-накопичувача;
  • Q-Latch стійки та гумові ніжки для кріплення M.2-накопичувачів;
  • спліттер ROG USB 2.0;
  • перехідник для підключення фронтальної панелі;
  • комплект пластикових стяжок для кабель-менеджменту;
  • два SATA-кабелі з металевими клямками (один з них кутовий).

ASUS ROG Strix B650E-I Gaming WIFI

Зовнішній вигляд

Швидкий погляд одразу фокусується на підозріло високому радіаторі біля слота PCI-E, і це зроблено не просто так, але на все свій час. Загалом материнська плата виглядає досить перевантаженою різноманітними компонентами, враховуючи свої габарити, хоча загалом це можна навіть назвати файною зовнішністю.

ASUS ROG Strix B650E-I Gaming WIFI

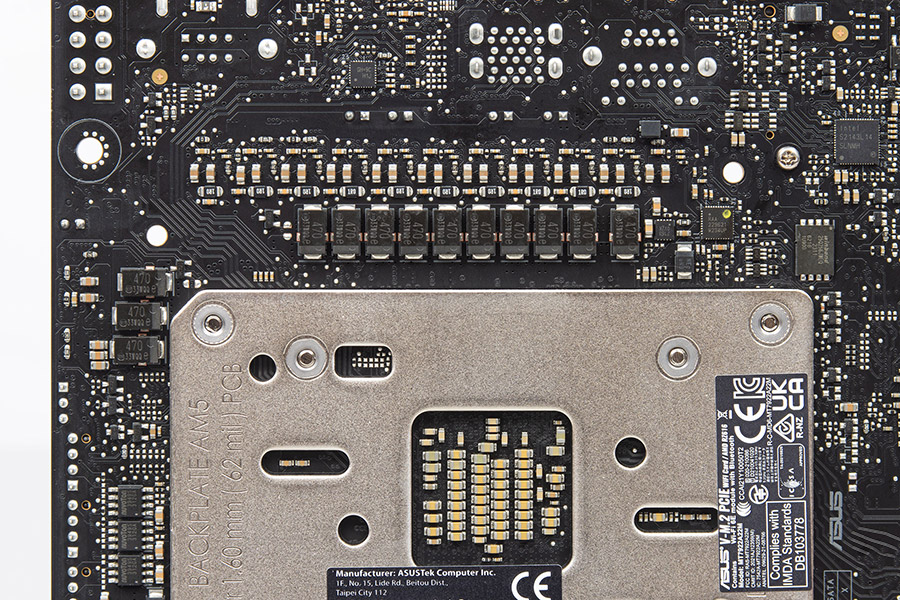

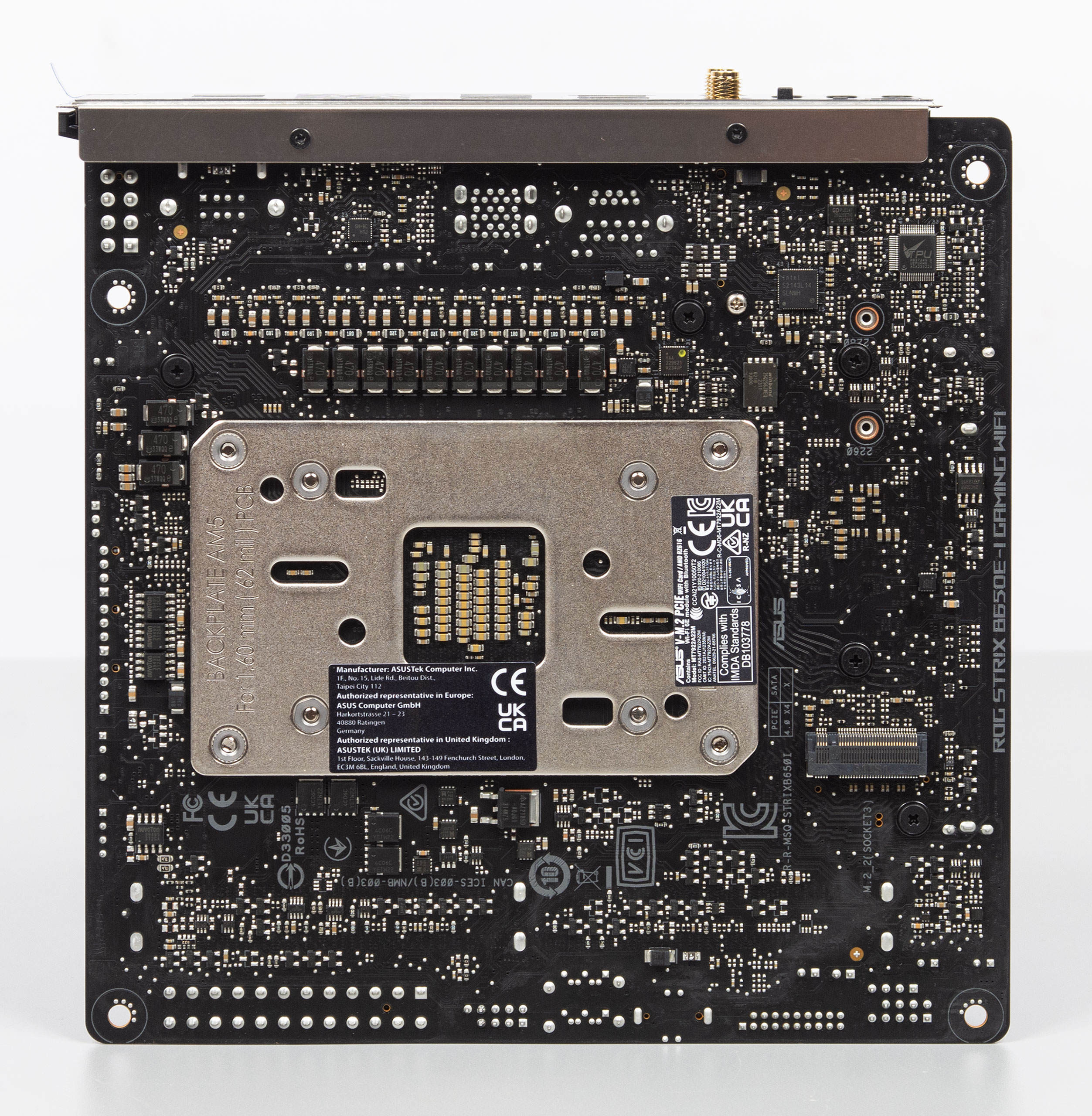

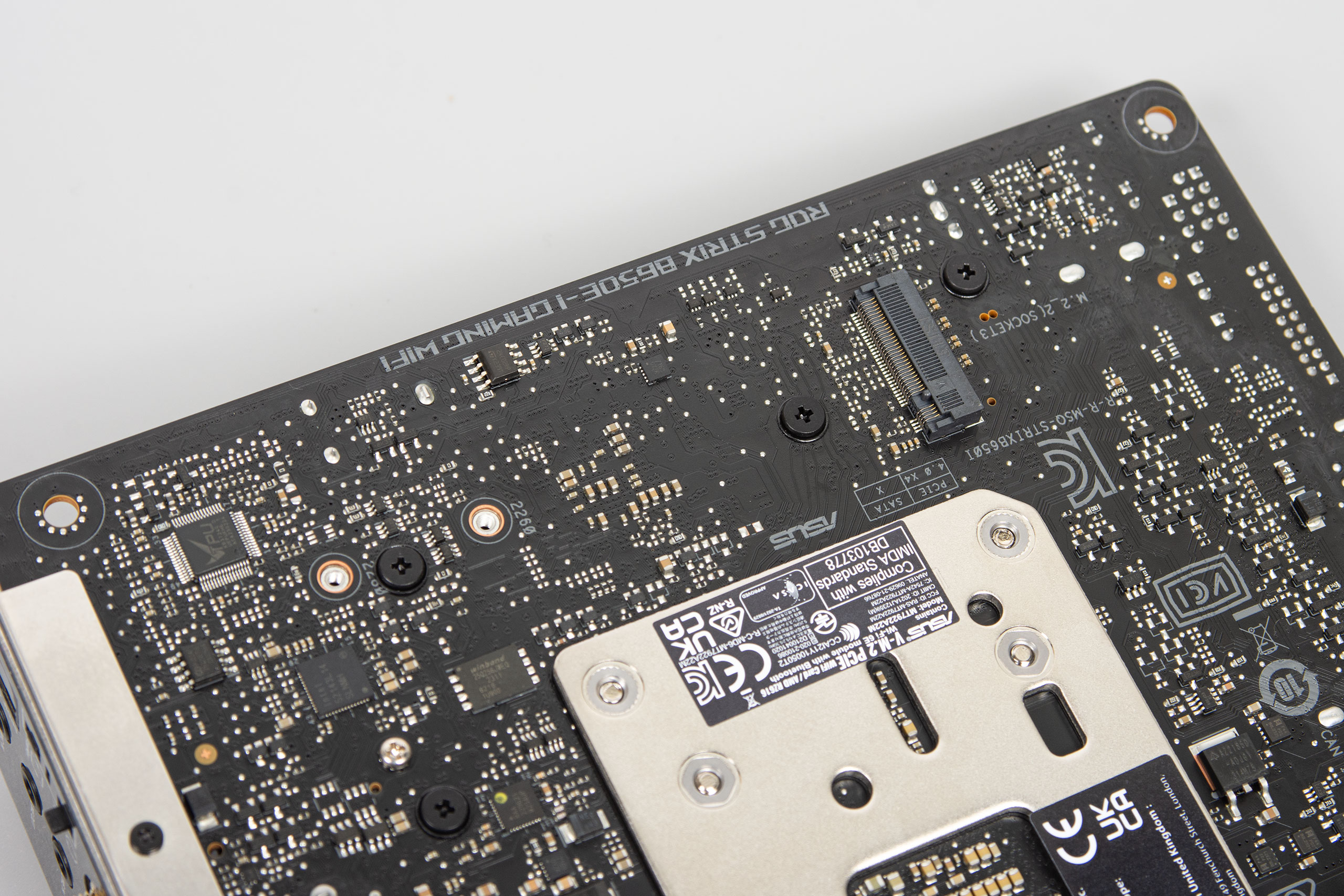

Зворотна сторона текстоліту традиційно насичена для формфактору Mini-ITX. Не дивлячись на те, що значну площу виділено для бекплейту AM5 тут можна знайти ШІМ-контролер, мережеву карту, частину VRM, контролер TPU, а також слот M.2. I/O shield розширено до зворотної частини текстоліту задля додаткової жорсткості конструкції.

ASUS ROG Strix B650E-I Gaming WIFI

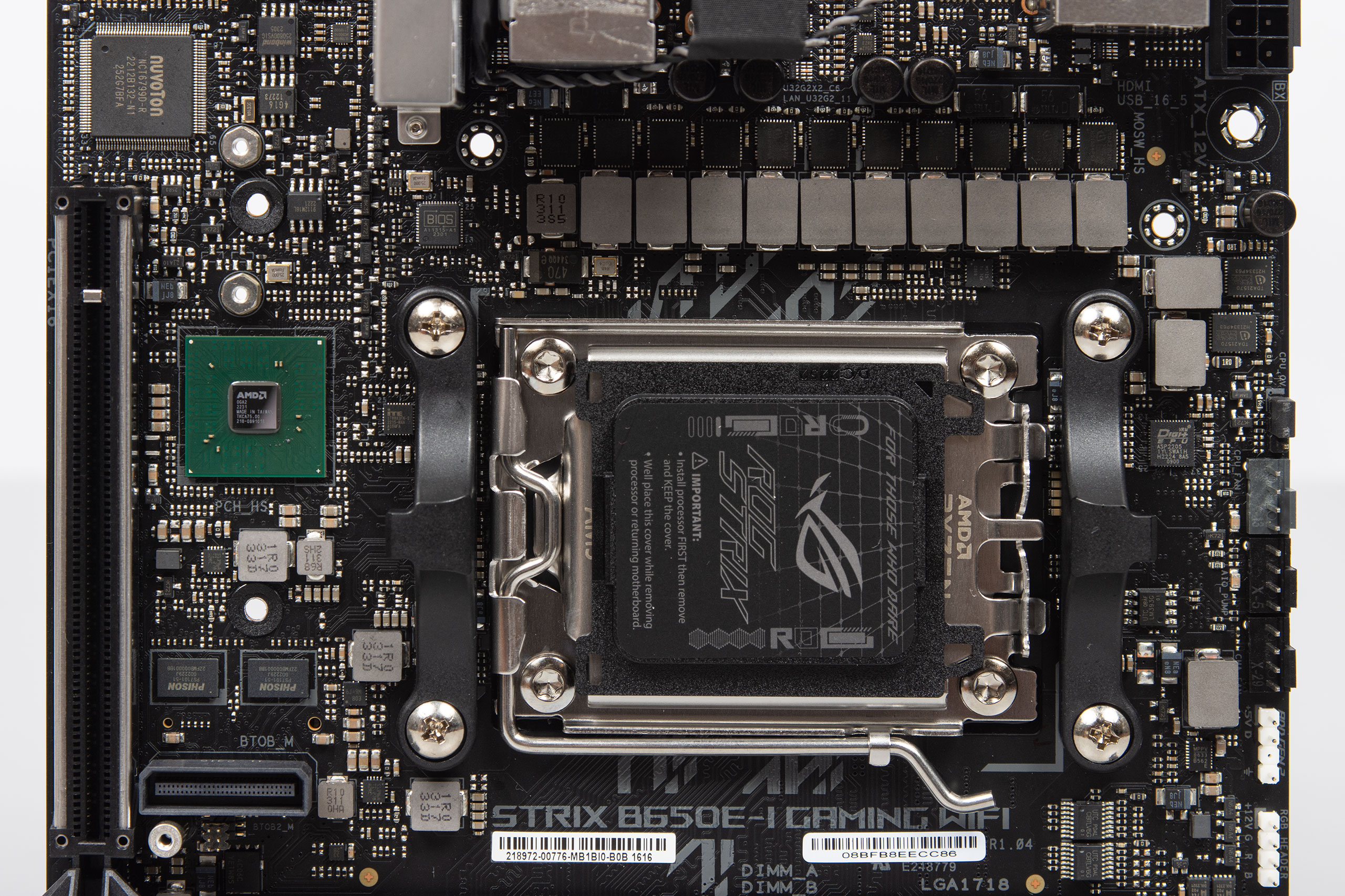

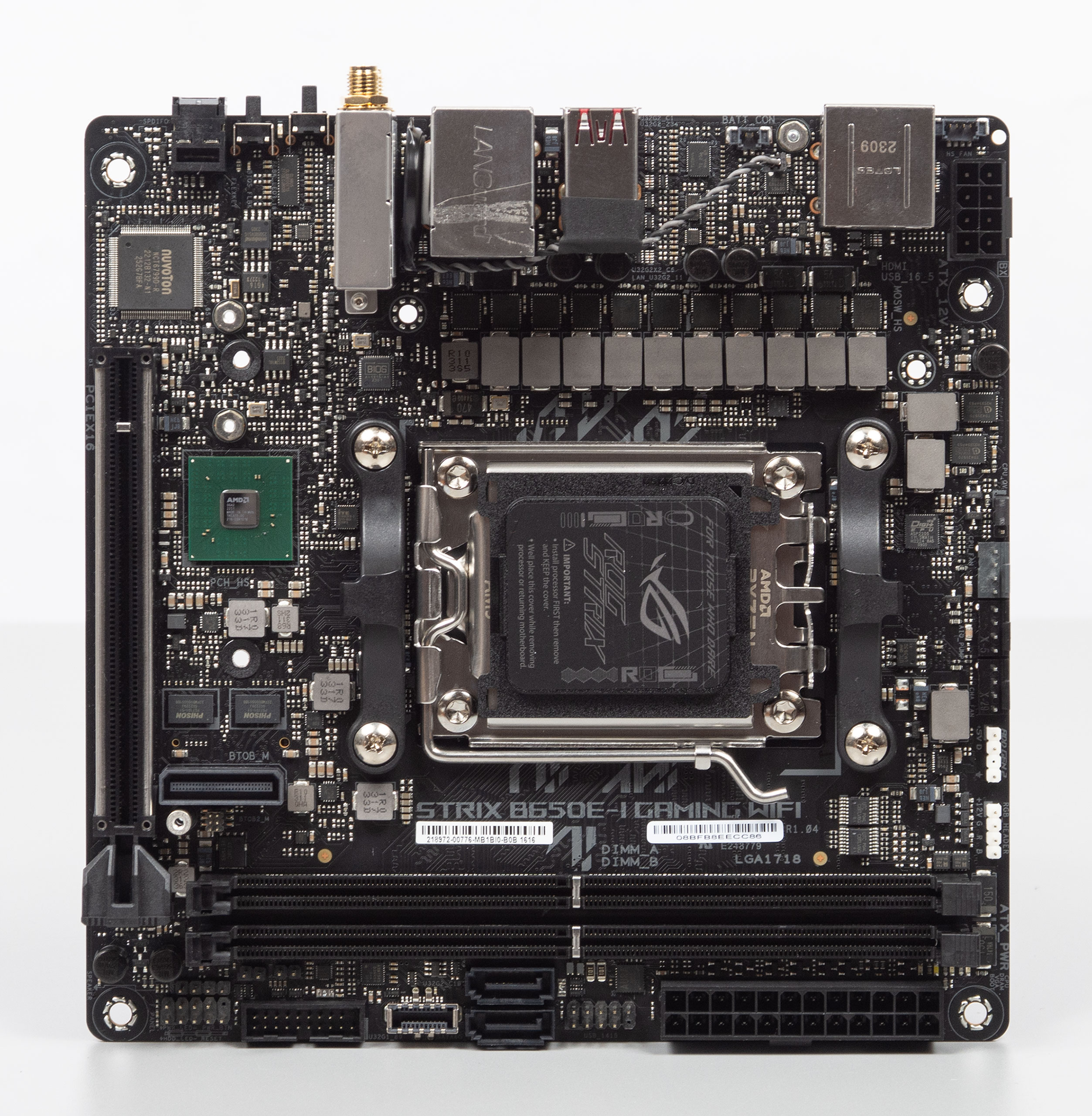

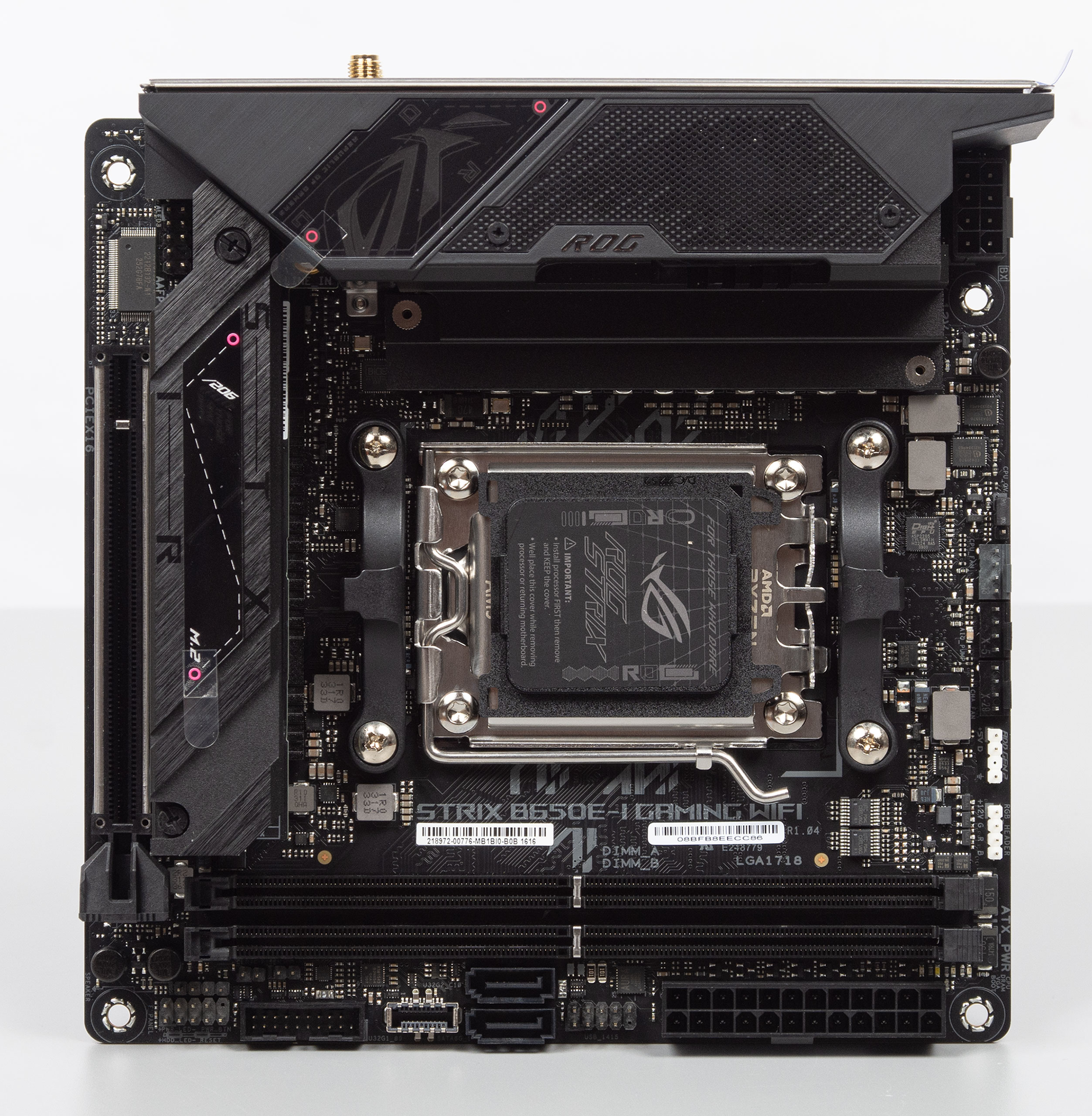

А це зовнішній вигляд плати без зайвостей:

ASUS ROG Strix B650E-I Gaming WIFI

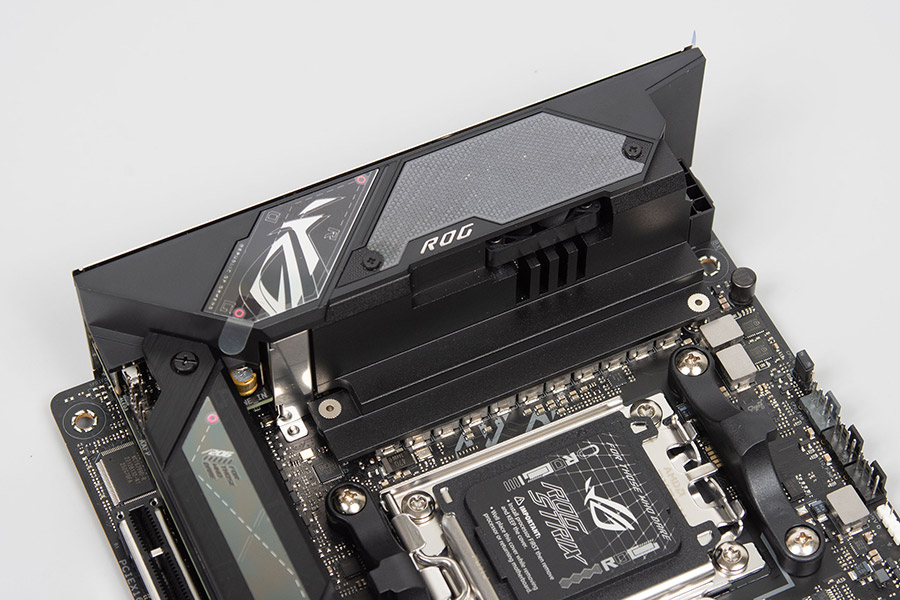

Слоти оперативної пам’яті мають засувки тільки з однієї сторони. Використовується топологія 1DPC. Охолодження VRM представлено єдиним радіатором нетипової конструкції. Фальш-панель має сітку для забору вентилятором повітря, кріпиться вона на двох гвинтах, тобто для покращення вентиляції в умовах дуже тісних збірок ніщо не заважає її зняти та збільшити повітряний потік.

ASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFI

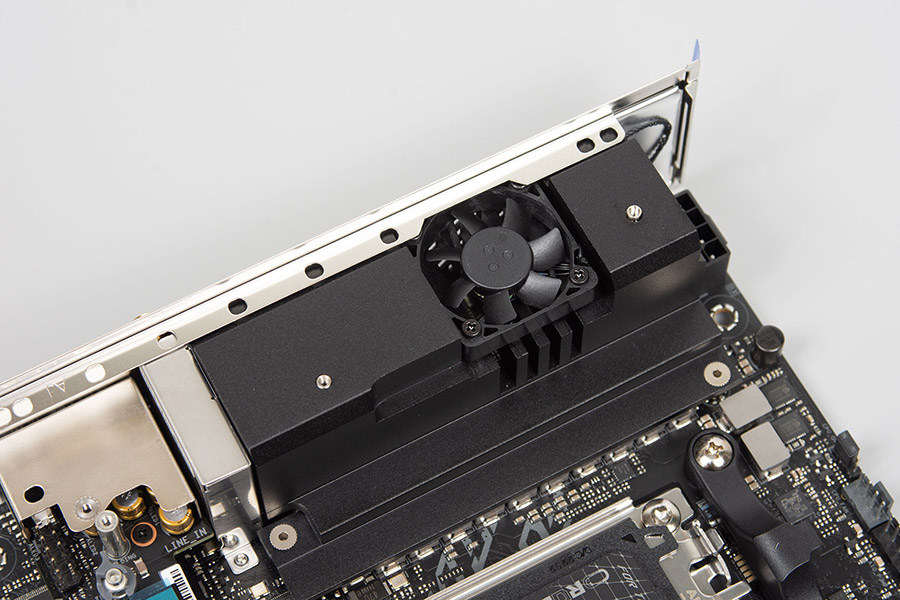

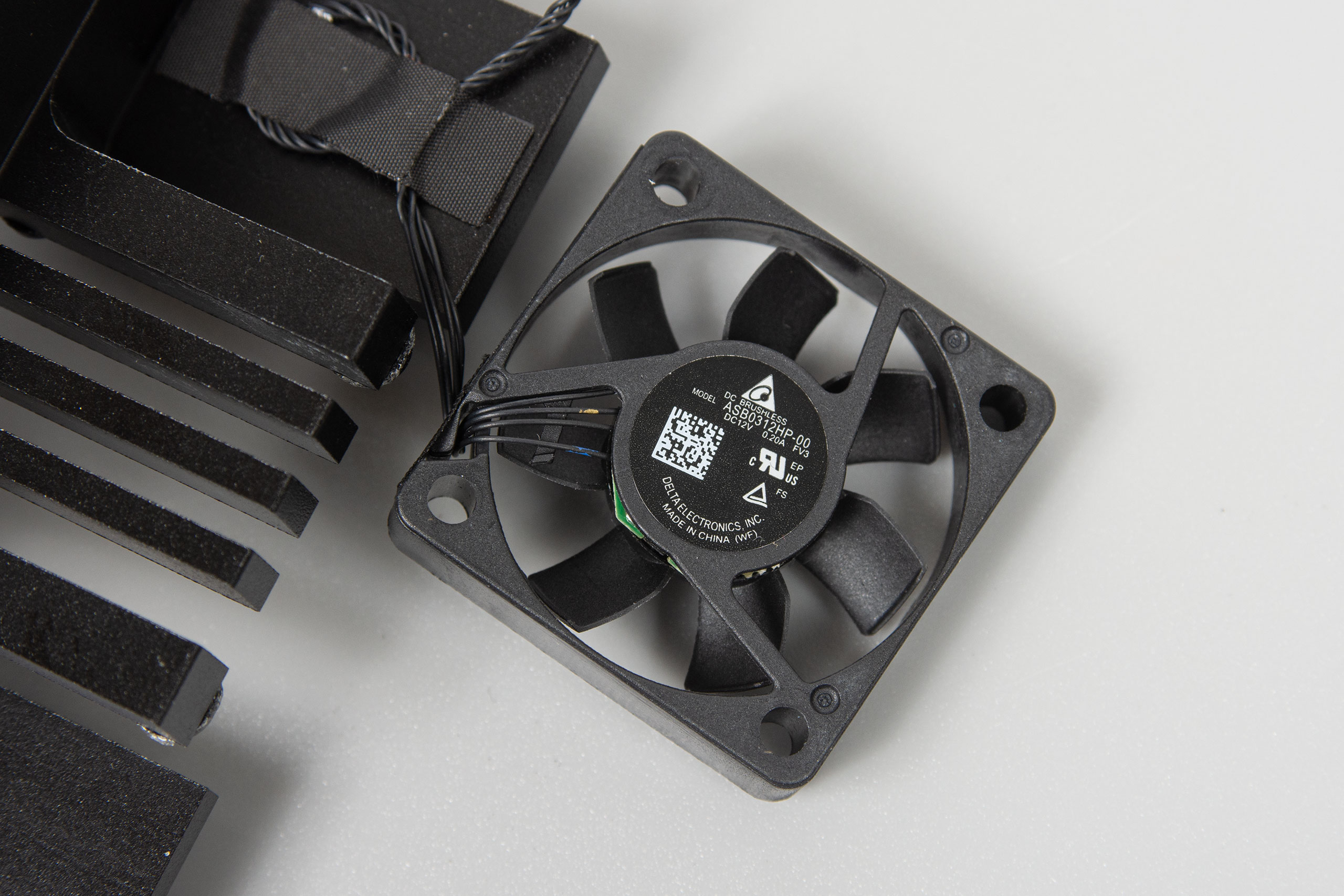

Модель вентилятора — Delta Electronics ASB0312HA-AF00, діаметр 30 мм з товщиною 10 мм та пропрієтарним конектором. Він активізується тільки у стресових навантаженнях, чи при високій температурі зони VRM. На своїх максимальних обертах він, безперечно, буде дратувати будь-кого, навіть консервативного користувача, але під час тестування вентилятор здебільшого був припаркований, а на типовому рівні у 3500 обертів за хвилину в стрес-навантаженні він не буде виділятись на фоні інших елементів компактної збірки.

ASUS ROG Strix B650E-I Gaming WIFI

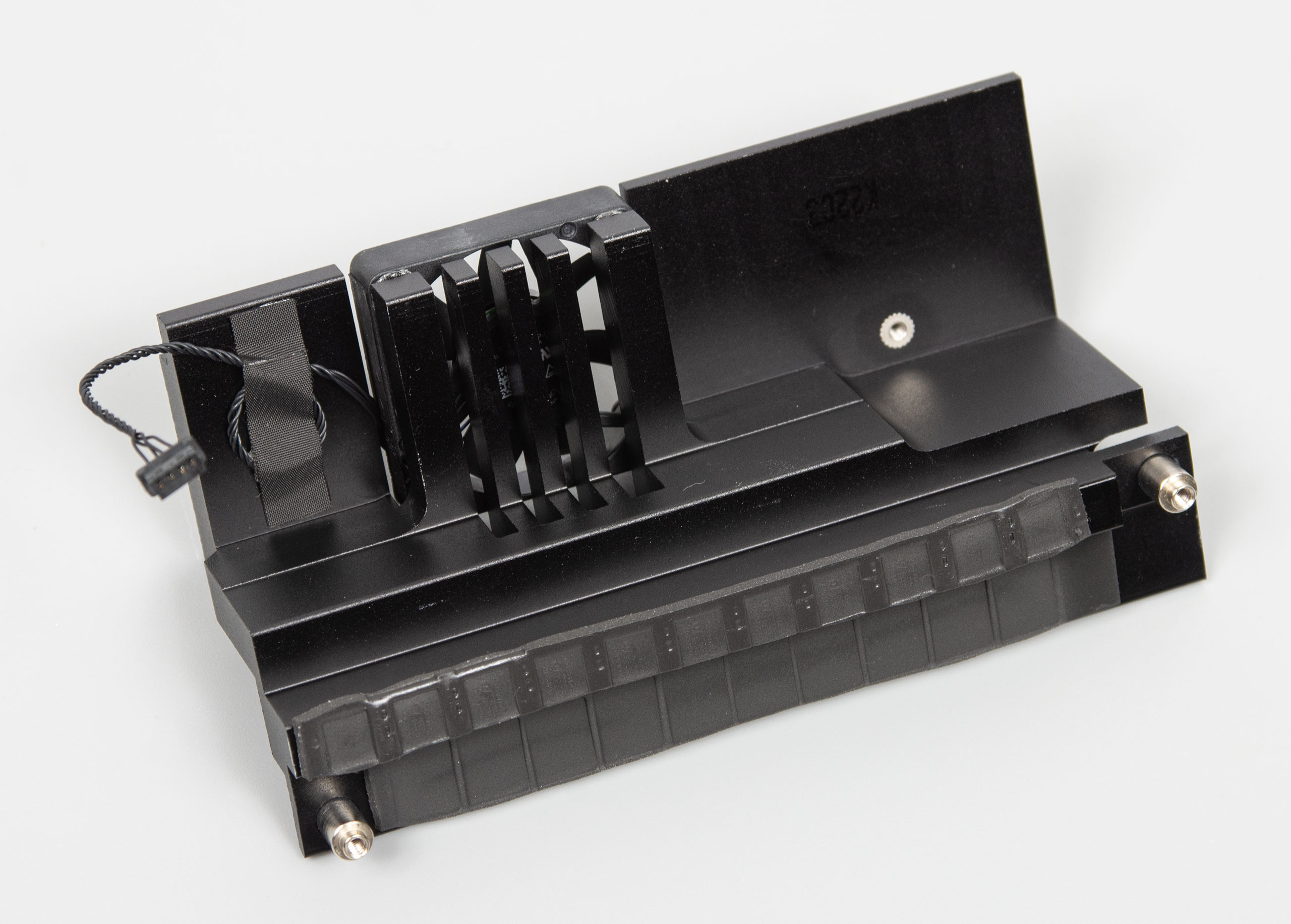

Сам радіатор фіксується на двох гвинтах та контактує з підсистемою живлення через термопрокладки, його розширено до зони I/O.

ASUS ROG Strix B650E-I Gaming WIFI

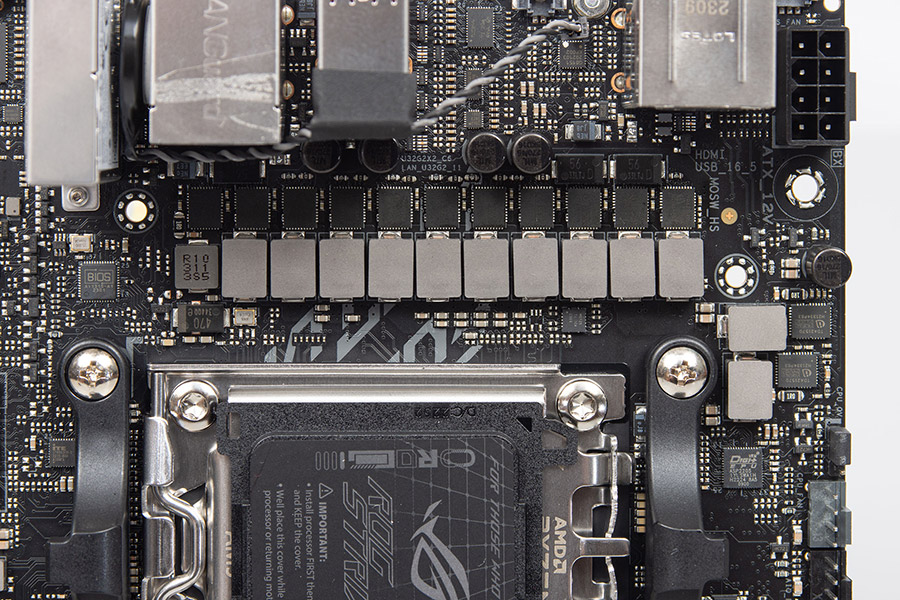

Ну а під ним нас очікує схема 10+2+1. Процесорна група набрана десятьма силовими елементами Infineon TDA21570, розрахованими на 70 А, які керуються фірмовим ШІМ-контролером DIGI+ ASP2205. Група SoC набрана двома такими ж силовими елементами, однак не охолоджується радіатором. За їх керування відповідає ШІМ-контролер Renesas RAA 229621. Ну а останній соло силовий елемент коментарів не потребує. Живлення забезпечується одним конектором EPS12V.

ASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFI

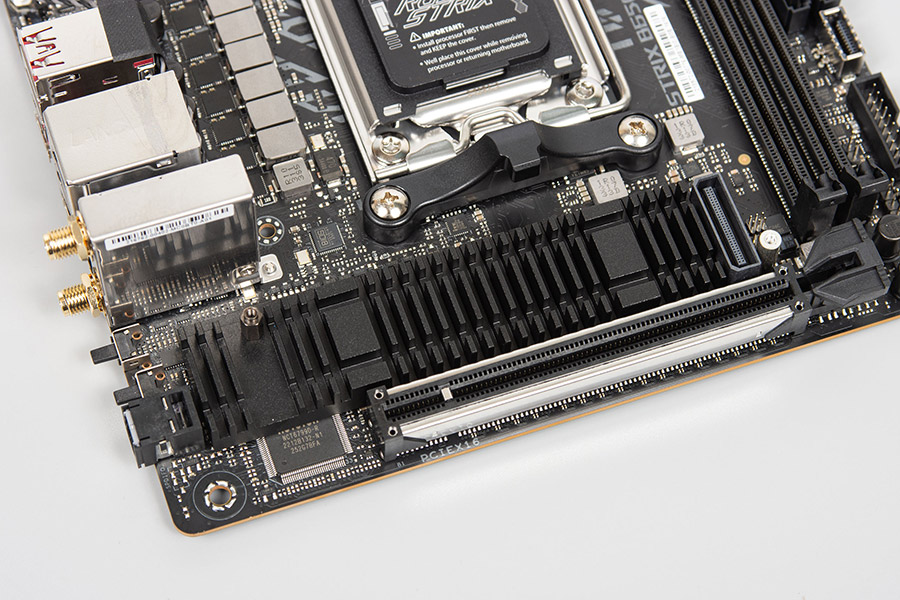

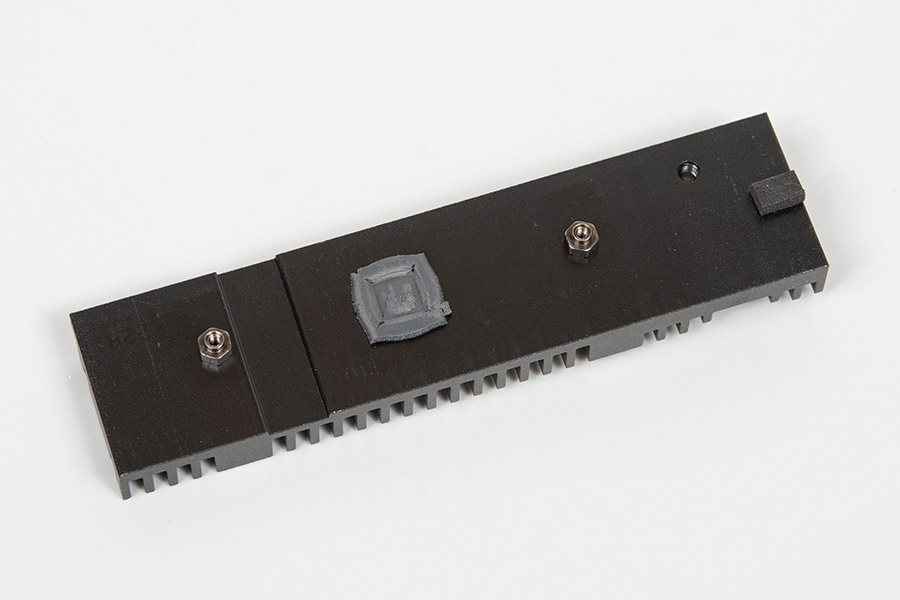

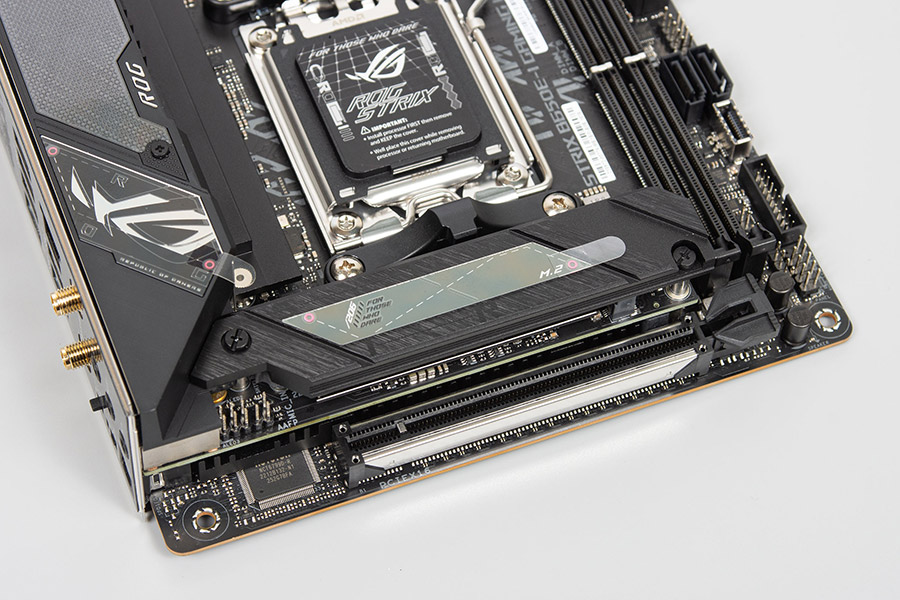

Перейдемо до «складної конструкції» біля слота розширення. Під нею знаходиться радіатор охолодження чипсета, що контактує з ним через термопрокладку і фіксується на два гвинти.

ASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFI

Окрім чипсета поряд можна знайти редрайвери PCI-E, та пропрієтарний слот BTOB_M

ASUS ROG Strix B650E-I Gaming WIFI

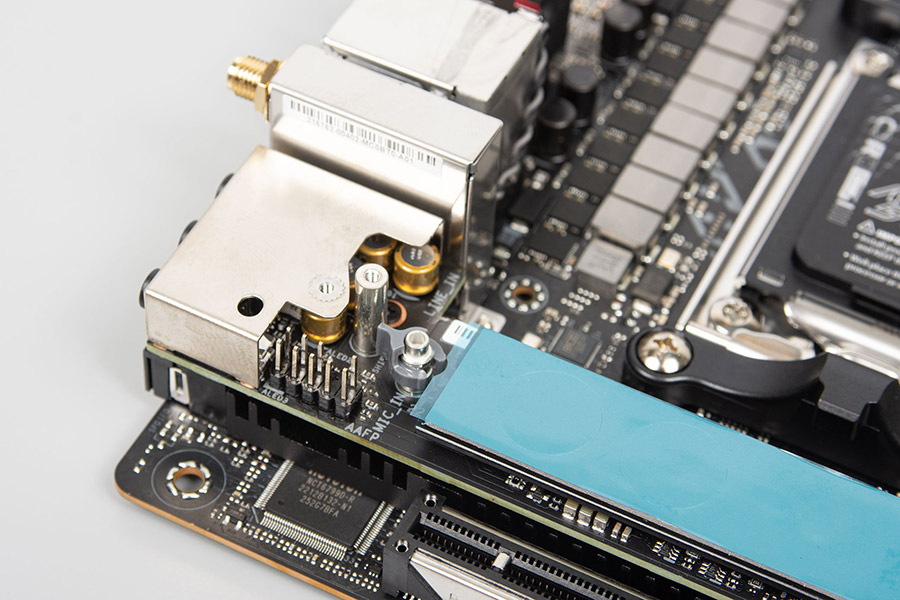

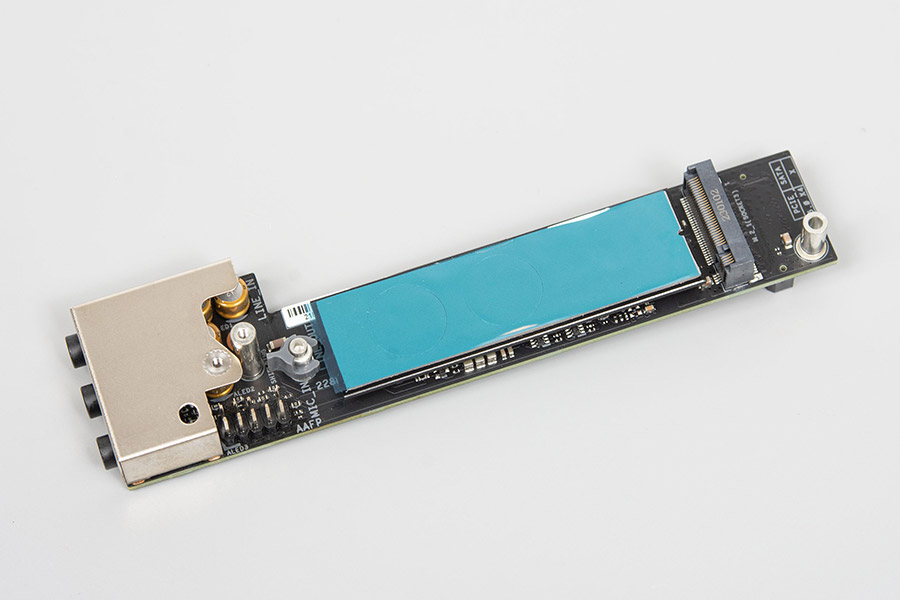

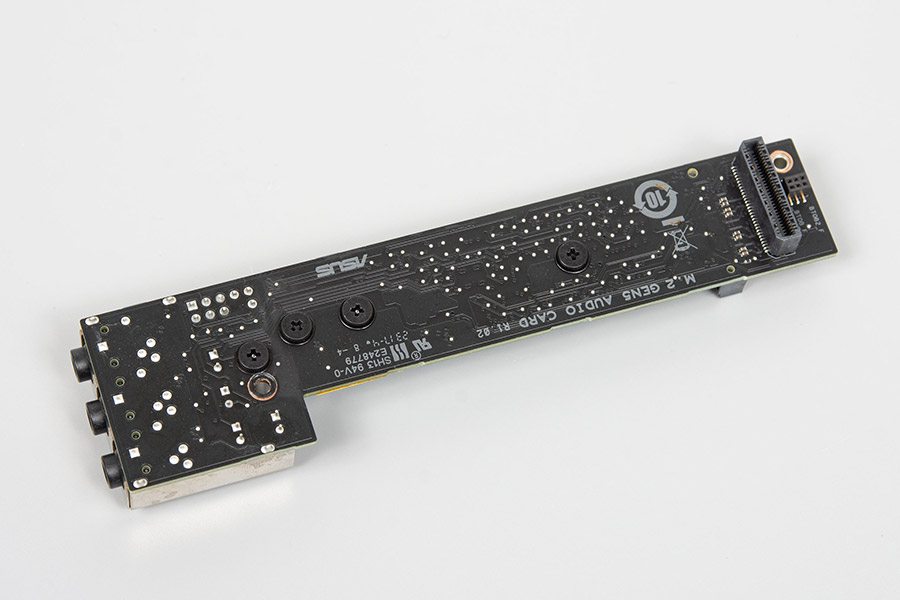

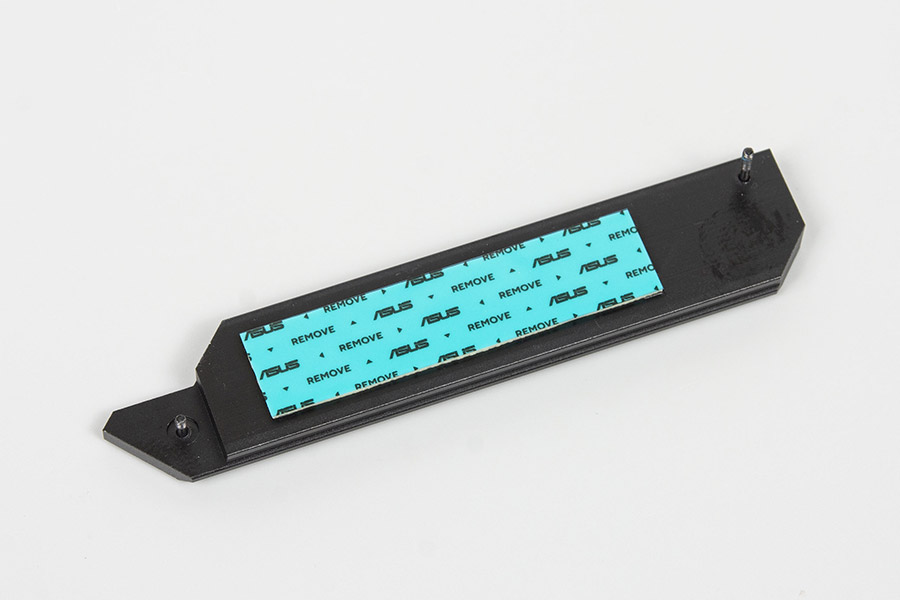

Цей слот й забезпечує працездатність додаткового M.2 GEN5 AUDIO CARD, на борту якого, як можна здогадатись за назвою, знаходиться аудіозона та додатковий роз’єм M.2. Останній забезпечено відводом тепла з обох боків.

ASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFI

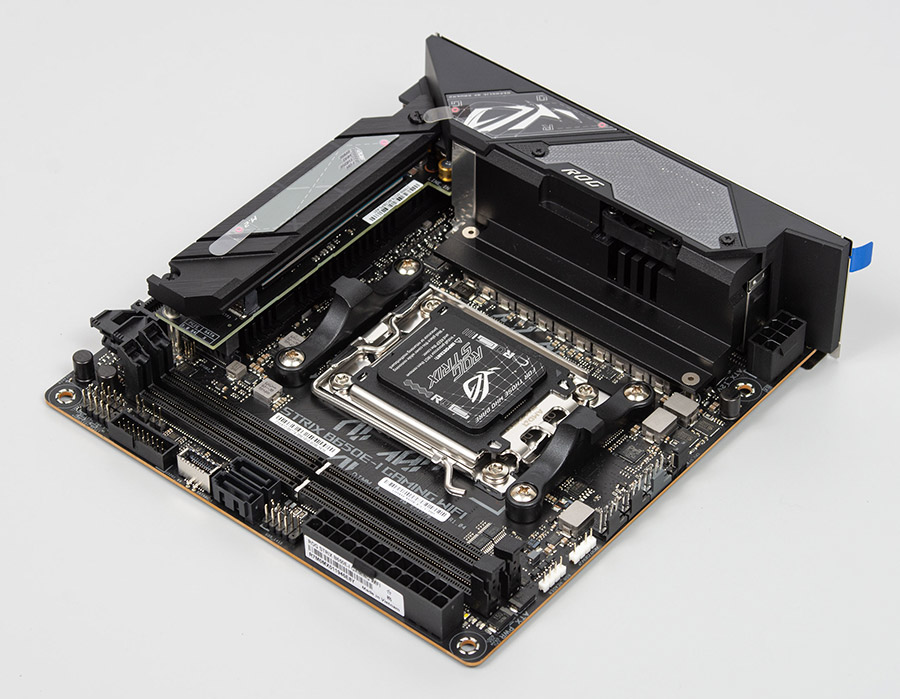

Конструкція виглядає наступним чином:

ASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFIASUS ROG Strix B650E-I Gaming WIFI

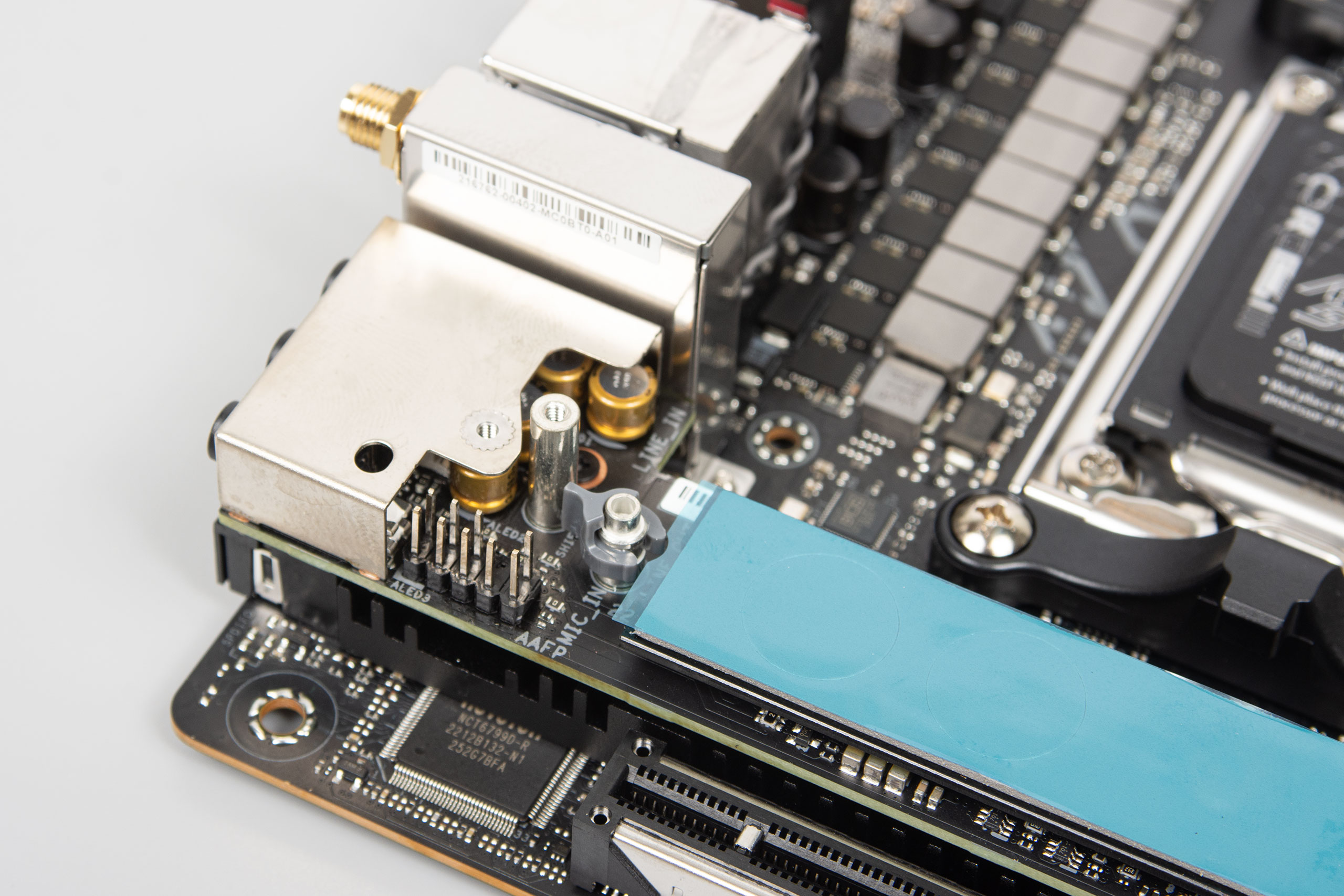

Користувач може встановити до двох M.2-накопичувачів прямо на борт материнської плати, головний слот розташовано спереду, додатковий ззаду:

  • M.2_1 працює на швидкості PCI-E 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до CPU;
  • M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до CPU.

ASUS ROG Strix B650E-I Gaming WIFI

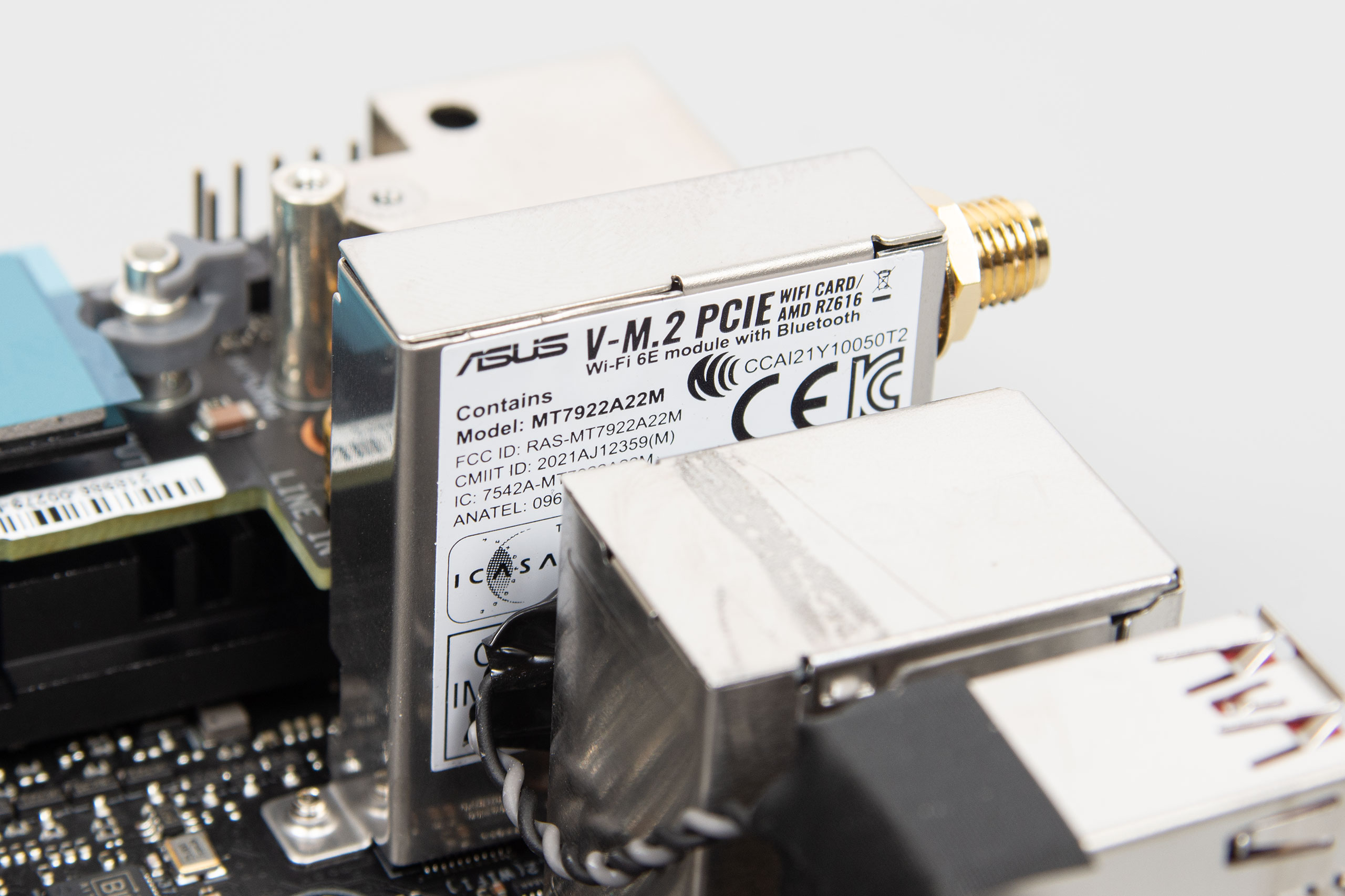

Бездротова мережа Wi-Fi 6E реалізована на модулі AMD RZ616 (MediaTek MT7922A22M), що також підтримує Bluetooth 5.2. Дротовий 2.5G Ethernet працює на мережевій карті Intel I225-V.

ASUS ROG Strix B650E-I Gaming WIFI

Звуковий комплекс ROG SupremeFX 7.1 реалізовано на базі кодека Realtek ALC4080 та підсилювача Savitech SV3H712. Він знаходиться на окремому модулі M.2 GEN5 AUDIO CARD, відокремлення від основної частини текстоліту не виявлено, тож можливе електричне наведення. Аудіоконектори на I/O-панелі мають кольорове підсвітлення, а вимкнути його можна лише через опцію Max Power Saving з усіма іншими світлодіодами материнської плати. Тут же знаходиться контактна група HD_AUDIO.

ASUS ROG Strix B650E-I Gaming WIFI

CMOS-батарейка не має прямої доступності, для того щоби її дістати доведеться знімати радіатор VRM.

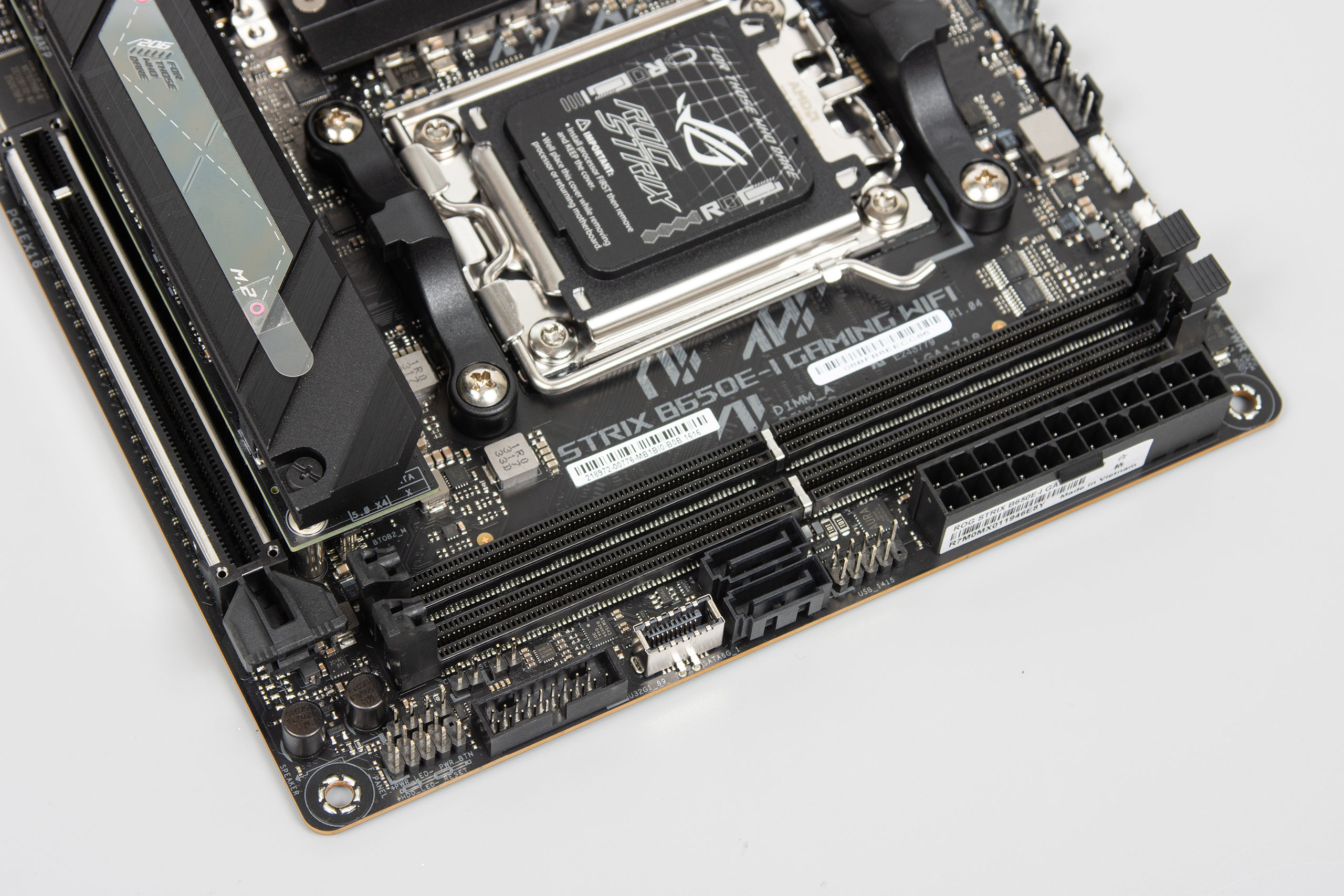

Праворуч розташовано контактну групу FRONT_PANEL, USB 3.2 Gen 1, USB 3.2 Gen 2 Type C, USB 2.0 та два SATA-порти. Додатково присутні джампер CLR_CMOS та конектор термодатчика. Зверху розташовано три конектори вентиляторів, один ADD_GEN2 (RGB 5V), один AURA (RGB 12V), а також джампер CPU_OV для розблокування подачі небезпечних для процесора напруг.

ASUS ROG Strix B650E-I Gaming WIFI

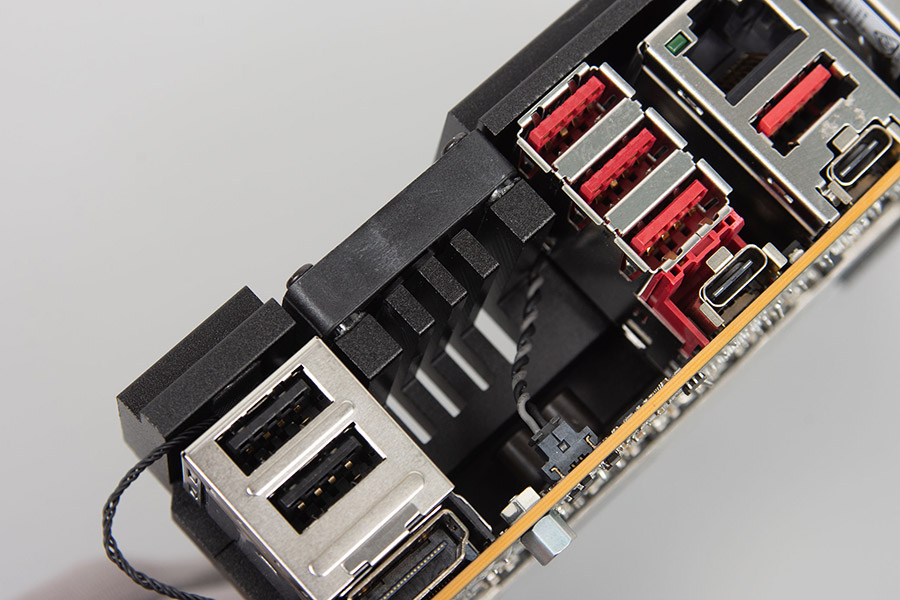

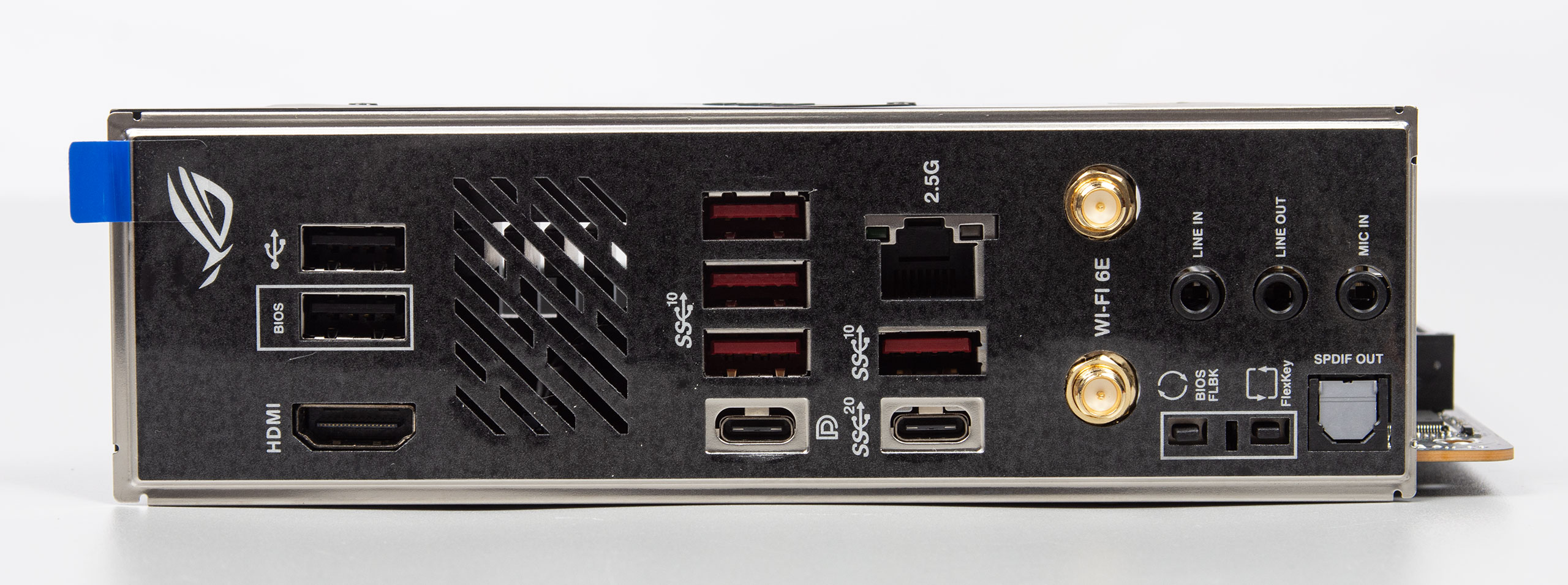

I/O-панель споряджено заздалегідь встановленою заглушкою. Частина простору віддана вентиляції. Тут можна знайти:

  • x2 USB 2.0;
  • x1 HDMI 2.1;
  • x4 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C) + DisplayPort;
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 2.5G Ethernet;
  • x2 SMA (Wi-Fi)
  • x3 Mini Jack (Line in, Line out без підтримки просторового аудіо, Mic in);
  • x1 S/PDIF OUT;
  • x1 кнопка BIOS Flashback;
  • x1 кнопка FlexKey.

Функцію кнопки FlexKey можна назначити в UEFI, за фабричним налаштуванням вона виконує функцію Clear CMOS.
