Огляд та тестування материнської плати MSI B650M GAMING PLUS WIFI для платформи AMD Socket AM5

Не кожен користувач готовий до серйозних капіталовкладень у майбутню основу своєї нової системи, але і не хочеться поступатись можливостями тонкого налаштування. Спеціально для таких випадків компанія MSI пропонує героїню поточного огляду: бюджетний сегмент зі свободою оверклокінгу та актуальними інтерфейсами передачі даних.

MSI B650M GAMING PLUS WIFI

Характеристики

Виробник MSI
Модель B650M GAMING PLUS WIFI
Чипсет AMD B650
Процесорний роз'єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 3/5/7/9 7000/8000 серії
Пам'ять 4 DIMM DDR5 SDRAM, максимум 256 ГБ:
4800 МГц, 5000–7200+ (OC) МГц
Слоти PCI-E 1 x PCI Express 3.0 x1 — B650
1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 3.0 x1 — B650
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 5x 4pin
Порти PS/2
Порти USB I/O-панель: 1 x USB 3.2 Gen 2 (Type C), 3 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 (Type A)
Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт)
Serial ATA 4 x SATA 6 Гбіт/с (B650)
RAID 0, 1, 10 (SATA 6Gb/s) / 0, 1 (M.2 NVMe)
Вбудований звук Realtek ALC897
S/PDIF
Мережеві можливості 1 x Realtek RTL8125BG (2.5 Gigabit Ethernet)
1 x AMD RZ616 160 MHz (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax, Bluetooth 5.3)
COM
RGB 2 x Addressable Gen 2 (JARGB_V2), 2 x RGB LED connector (JRGB)
LED RGB Header 4
TPM +
Формфактор mATX
Розміри, мм 244 x 244
Додаткові функції Robust Power Design, Extended Heatsink, M.2 Shield Frozr, Lightning Gen 4, Memory Boost, WIFI 6E / Bluetooth 5.3, 2.5G LAN, Frozr AI.
Вартість, грн 7199

Комплект постачання

Материнська плата постачається в невеликій коробці сріблястого кольору. На передньому плані можна побачити фотографію плати всередині.

MSI B650M GAMING PLUS WIFI

Зі зворотної сторони коробки присутні ключові особливості продукту та специфікації.

MSI B650M GAMING PLUS WIFI

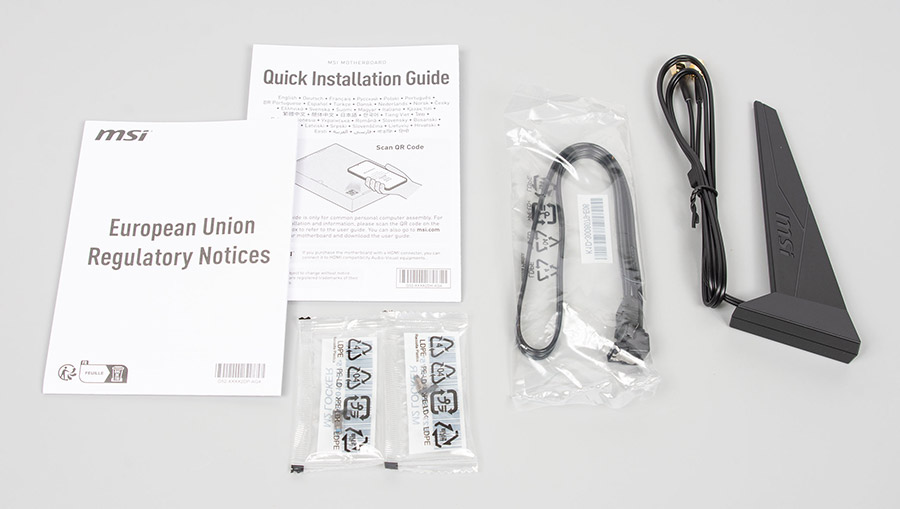

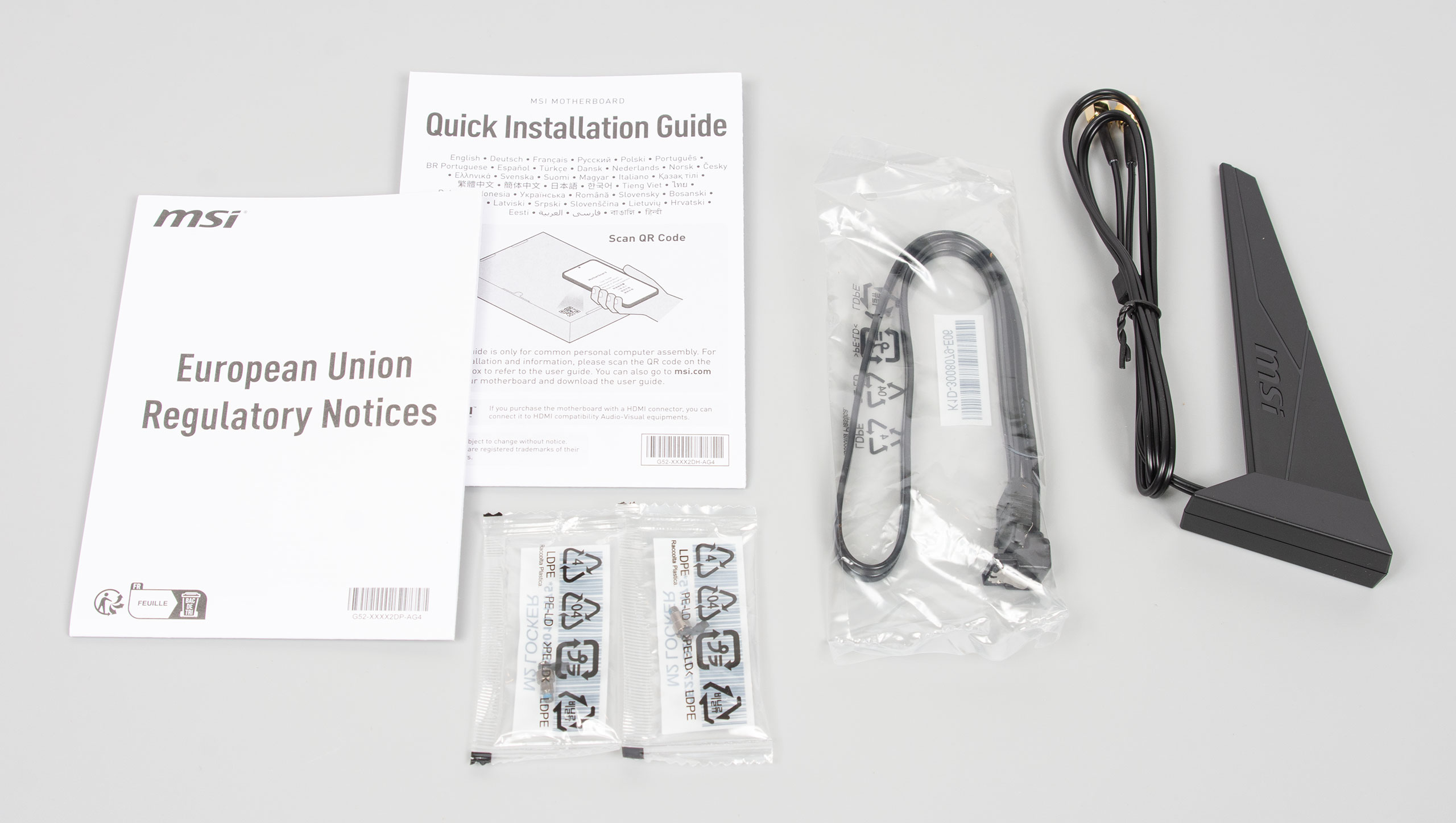

Заводська комплектація містить наступні речі:

  • інструкція та умови гарантії;
  • EZ M.2 clip для кріплення накопичувача M.2;
  • один чорний SATA-кабель з металевою клямкою (кутовий роз’єм);
  • антена Wi-Fi.

MSI B650M GAMING PLUS WIFI

Зовнішній вигляд

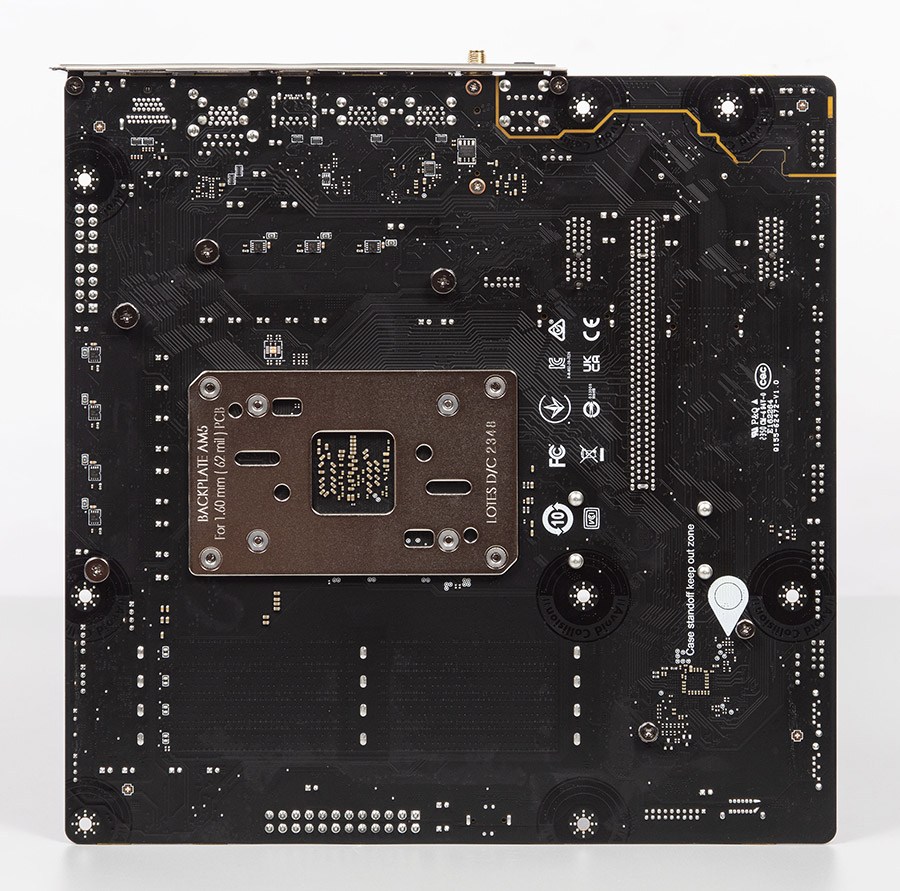

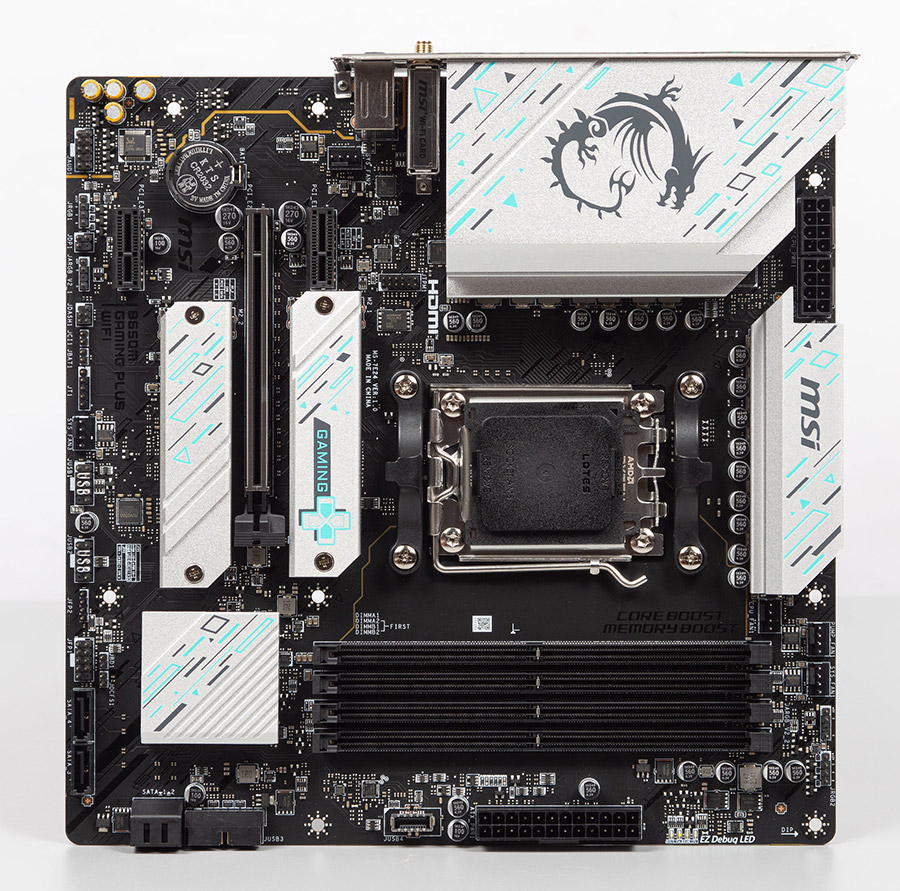

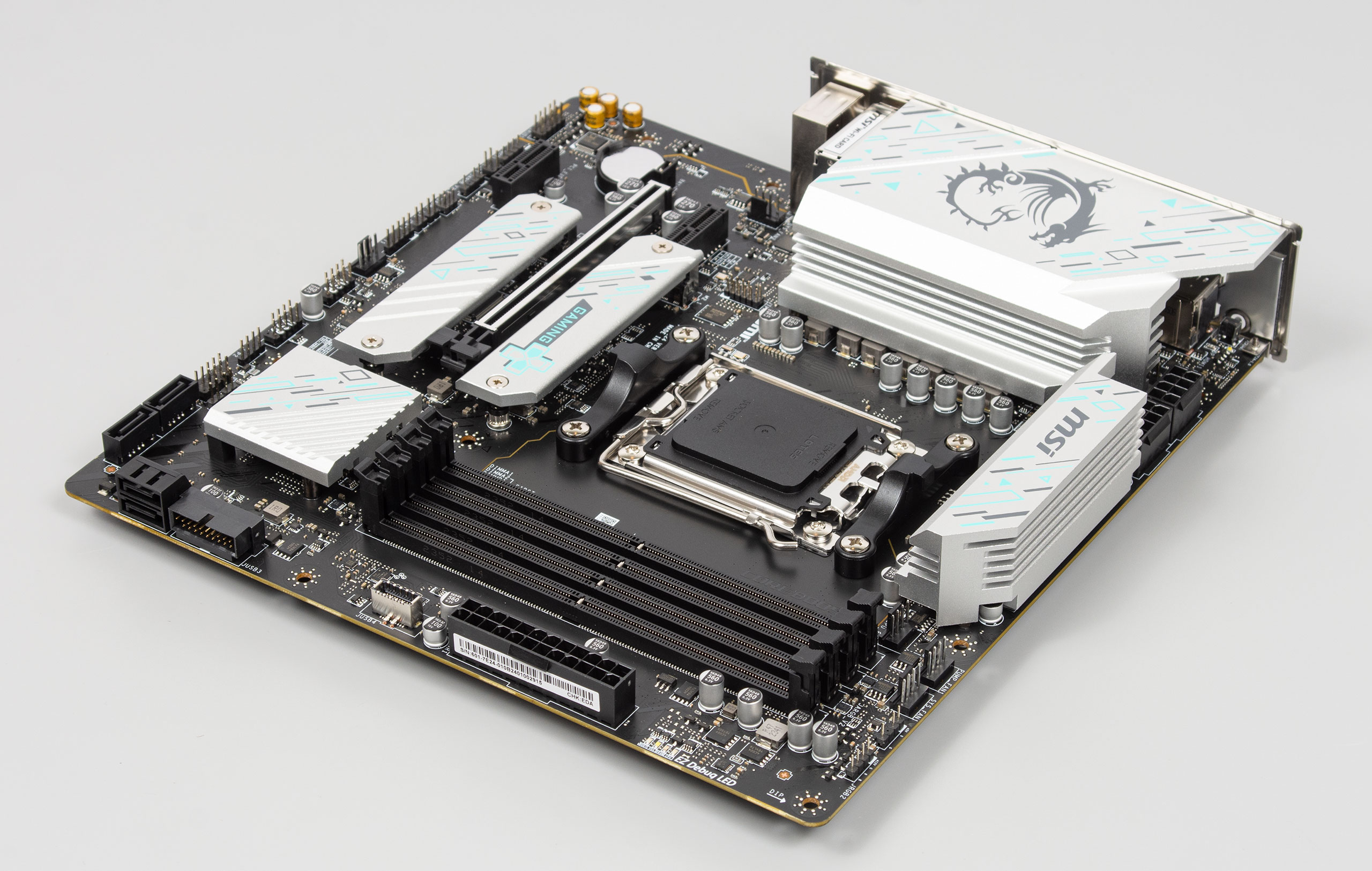

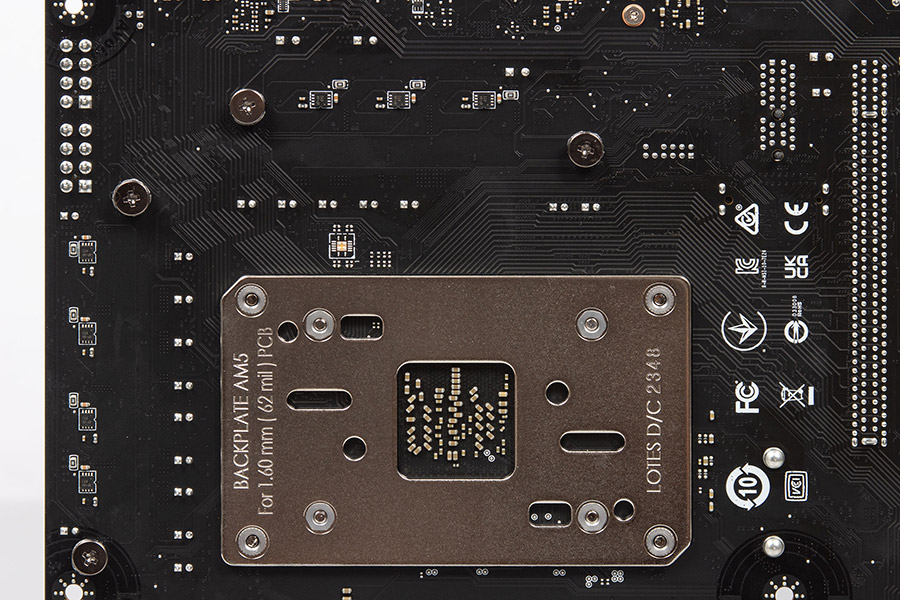

Материнська плата виглядає як типовий бюджетний варіант з префіксом «+», нічого особливого, звичайна плата на чорному текстоліті зі срібними радіаторами, яка трошки приправлена додатковими кольорами декору. Один з радіаторів розширено до зони I/O. Плата не має власного RGB, але передбачена опція розширення через відповідні контактні групи.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

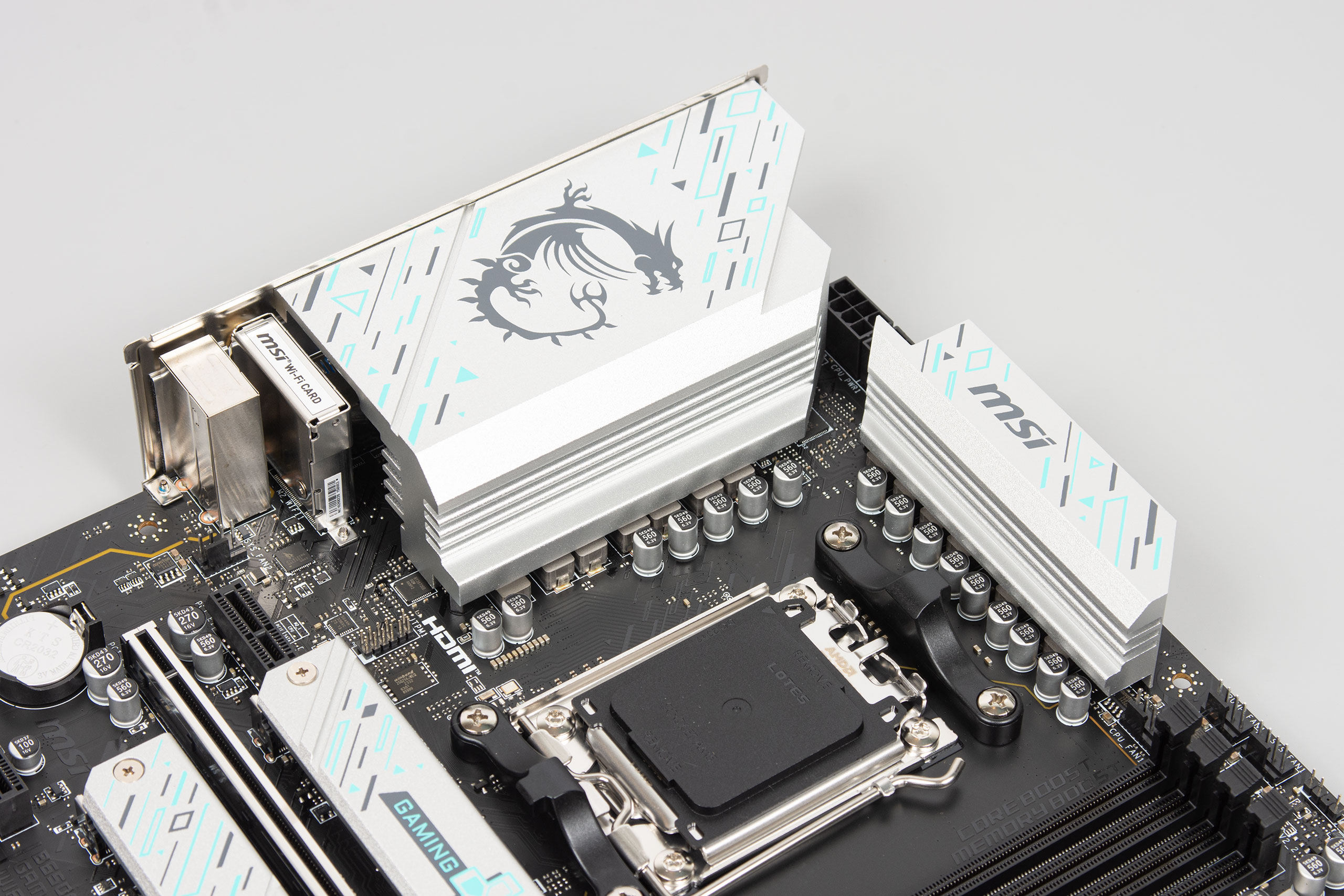

Слоти оперативної пам’яті мають засувки лише з однієї сторони. Підсистема живлення охолоджується двома окремими радіаторами. Вони фіксуються на два гвинти, а контакт з силовими елементами забезпечують термопрокладки.

MSI B650M GAMING PLUS WIFI

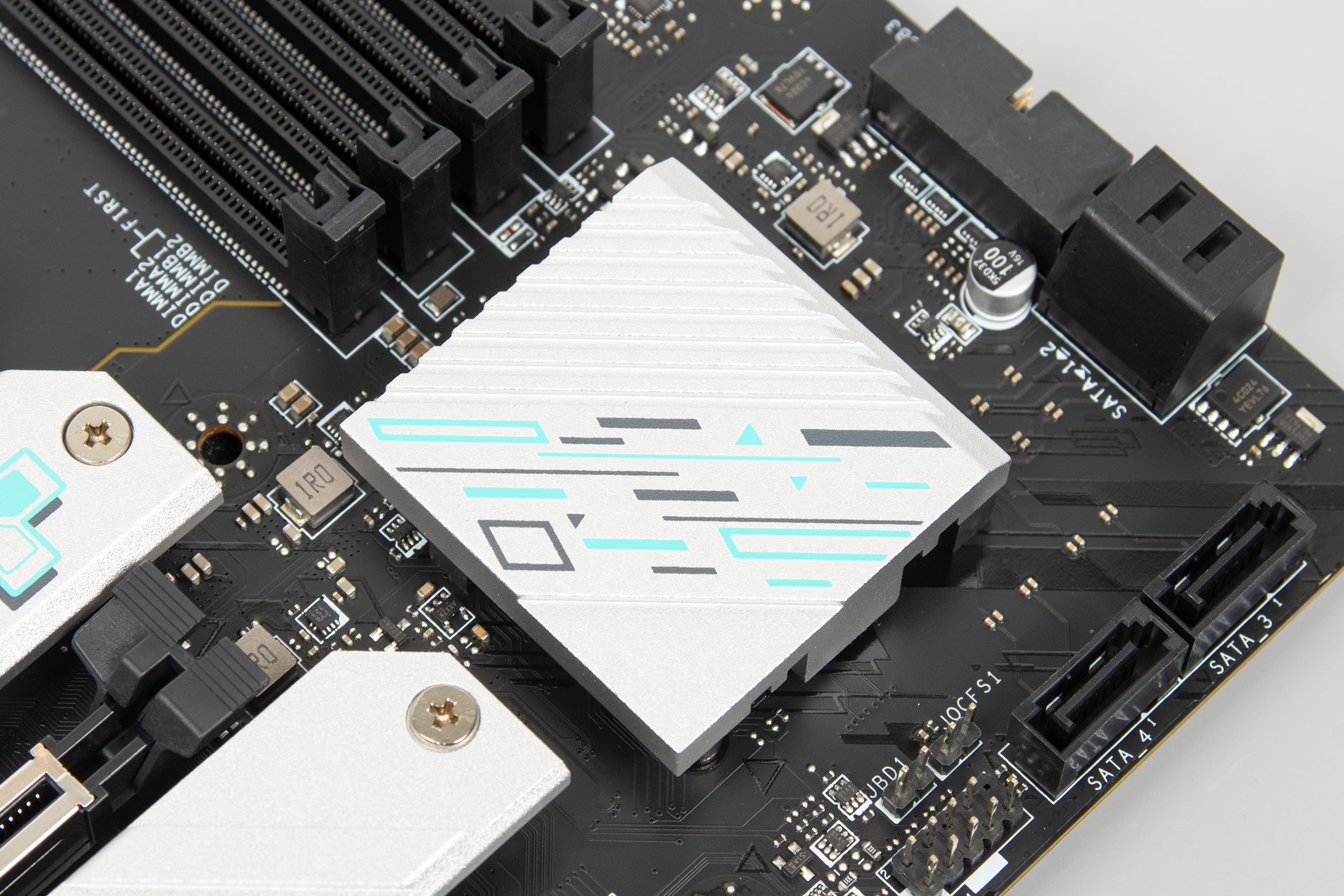

Своєю чергою чипсет охолоджується простим компактним «бруском» алюмінію, що контактує з ним через термопрокладку. Фіксується на двох гвинтах по діагоналі.

MSI B650M GAMING PLUS WIFI

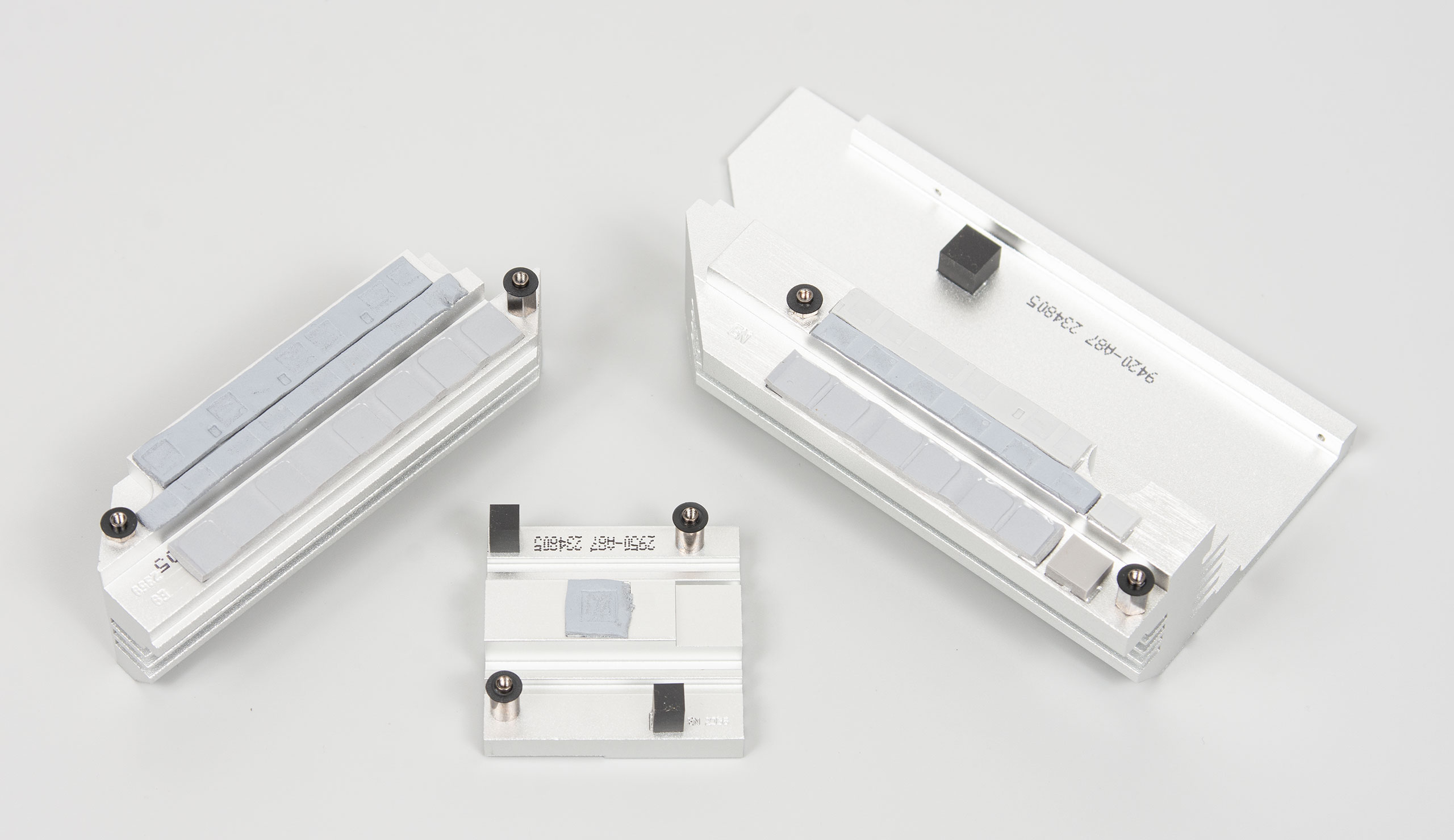

Вищезгадані елементи в розборі:

MSI B650M GAMING PLUS WIFI

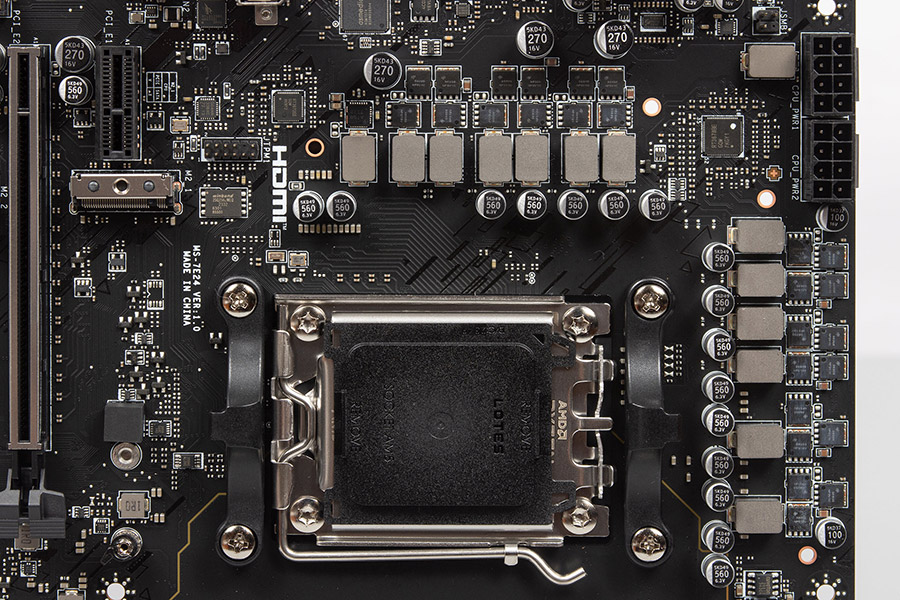

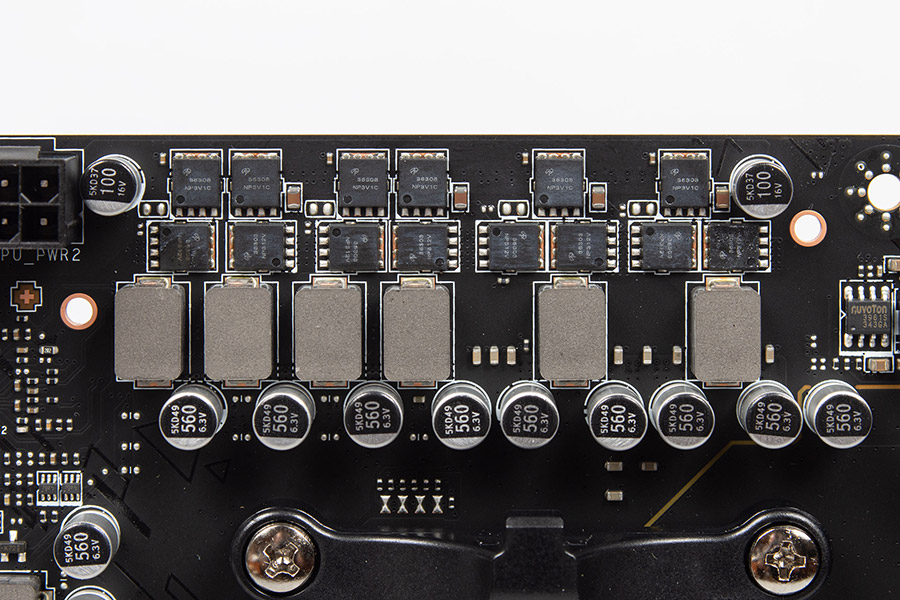

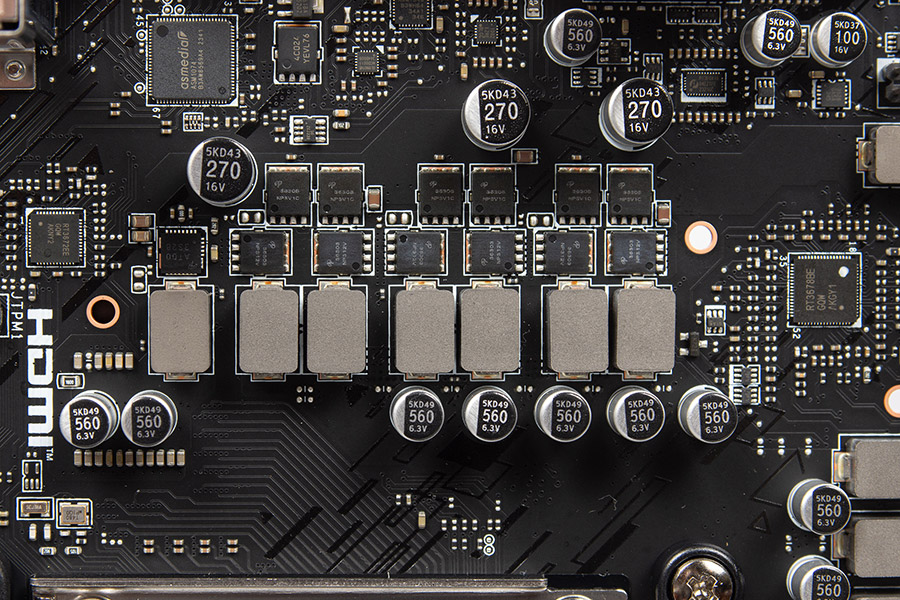

Силова підсистема має конструкцію 10+2+1. Процесорна група керується двоканальним ШІМ-контролером Richtek Technology RT3678BE, її забезпечено десятьма транзисторними групами на базі Alpha and Omega Semiconductor AONS36303 та AONS36308, що розраховано на 53 А. Вузол SoC керується ШІМ RT3672EE, це дві транзисторні групи, в кожній по одному AONS36308 й два AONS36303. Ідентифікувати силовий елемент для інтегрованої графіки не вдалось. Живлення процесора забезпечується двома конекторами EPS12V.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

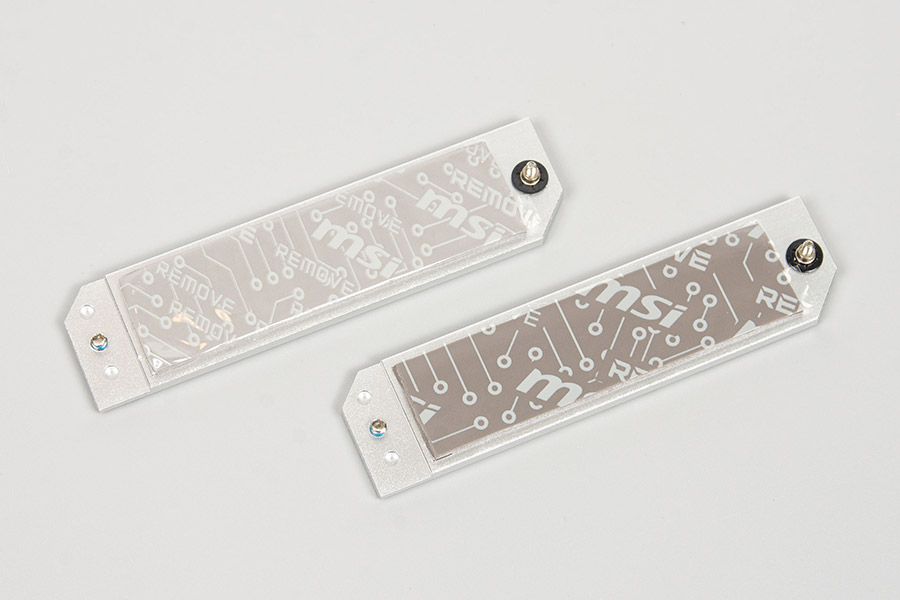

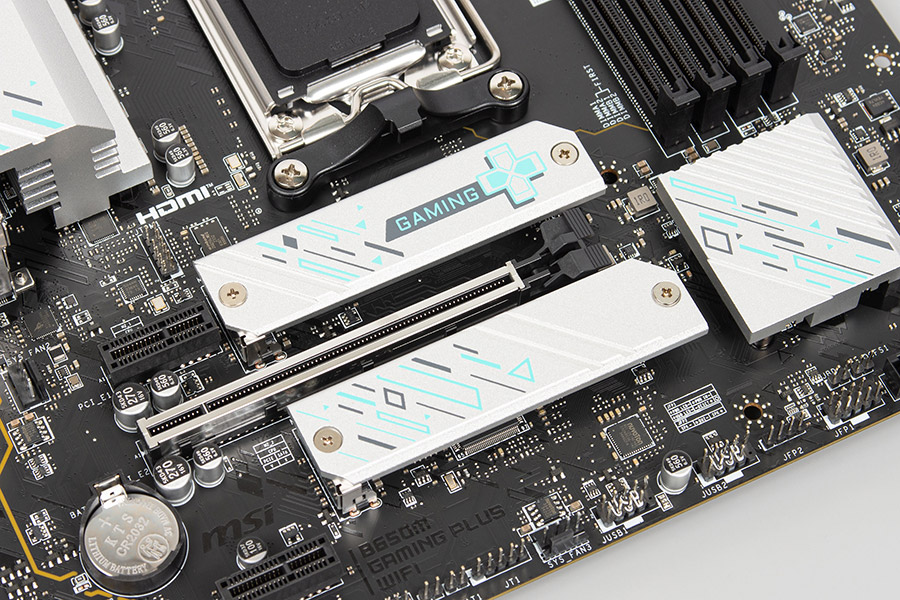

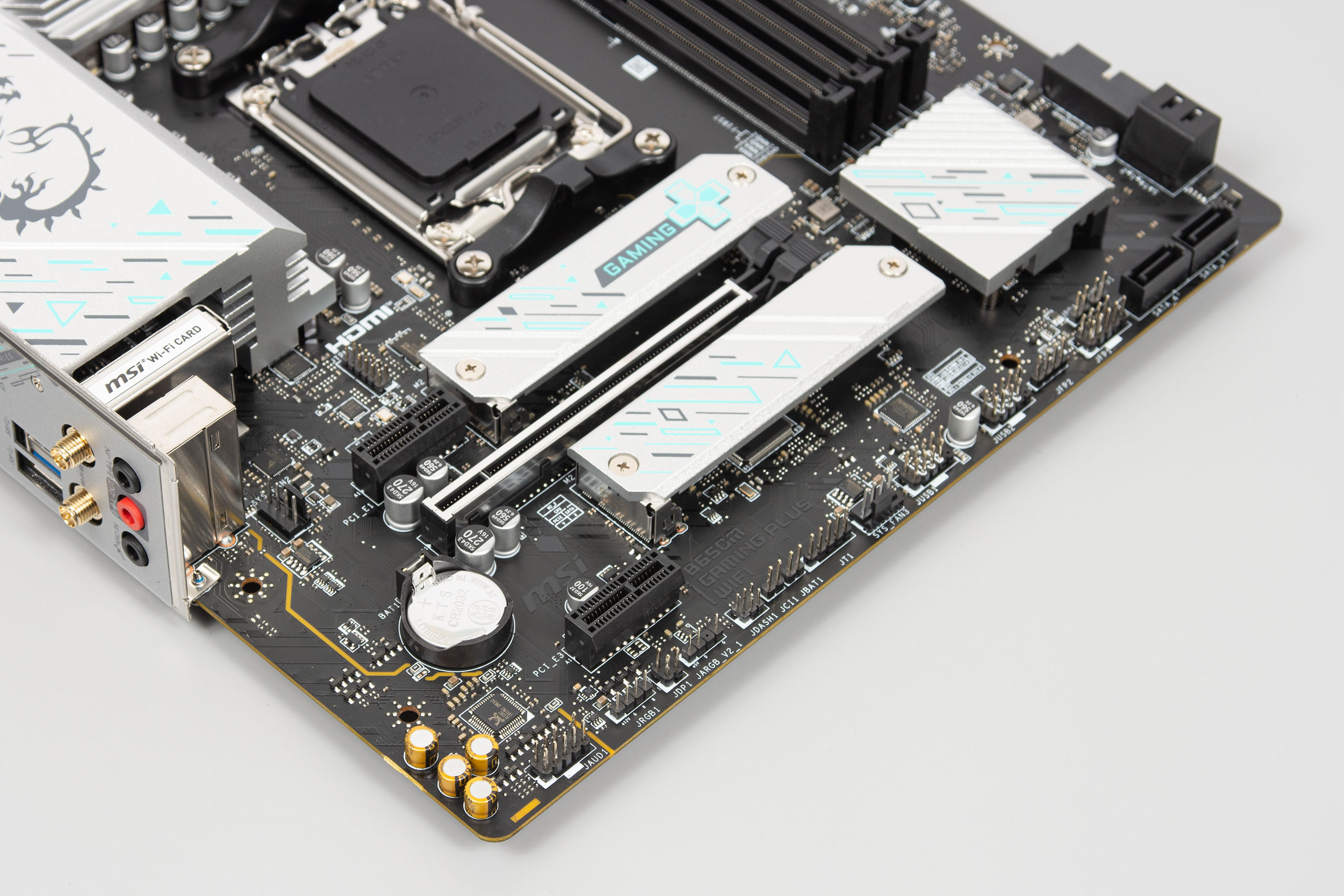

Материнська плата може прийняти на свій борт до двох накопичувачів M.2 і забезпечити кожний радіатором для покращення температурного режиму. Всі слоти працюють на швидкості PCIe 4.0, підключені до процесора та підтримують формфактори 2260/2280.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

Аудіозона знаходиться в традиційному місці. Вона відокремлена від основної частини текстоліту плати, а як основа використовується кодек Realtek ALC897.

MSI B650M GAMING PLUS WIFI

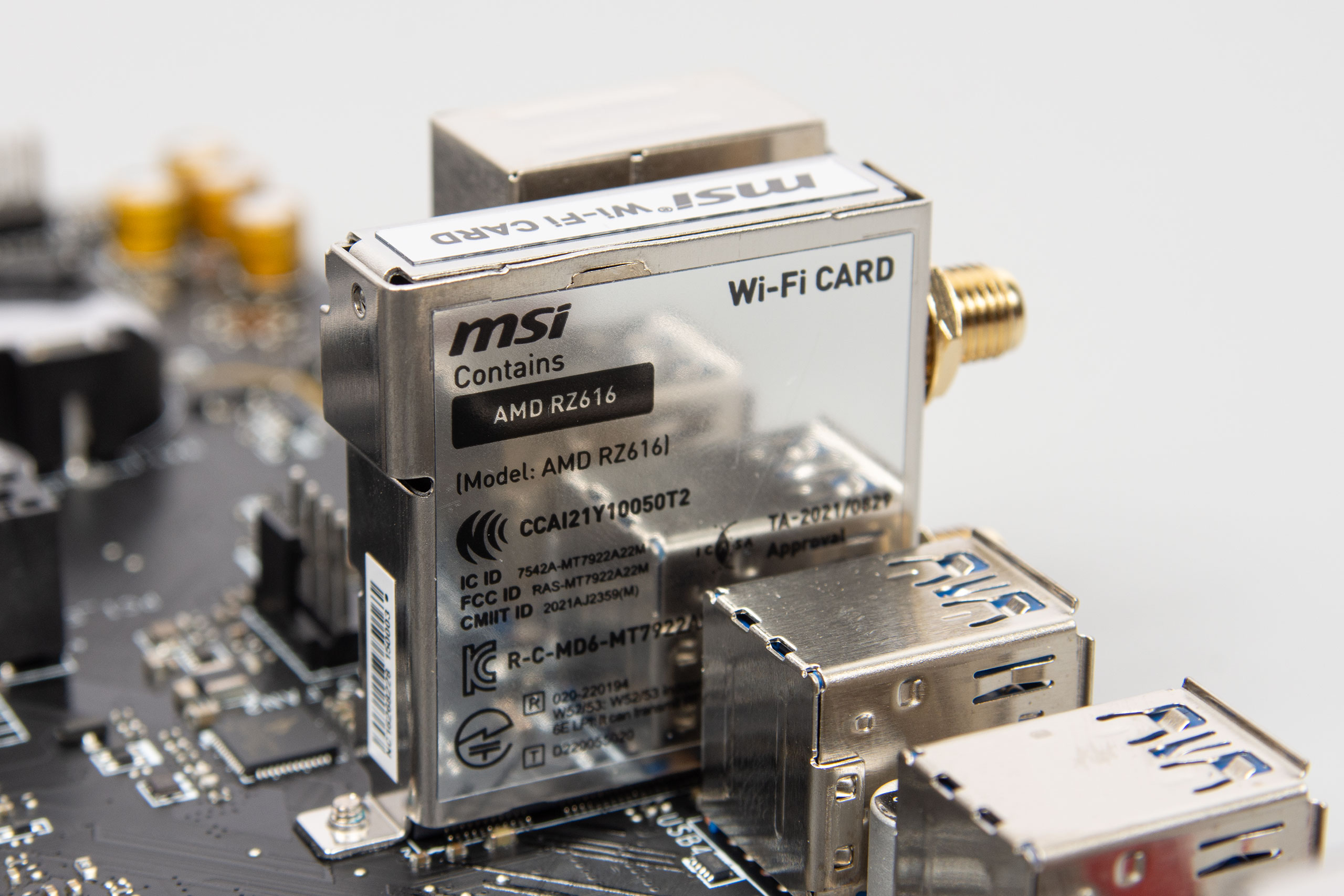

2.5G Ethernet працює на контролері Realtek RTL8125. Wi-Fi 6E та Bluetooth 5.3 реалізовані на базі AMD RZ616 (160 МГц).

MSI B650M GAMING PLUS WIFI

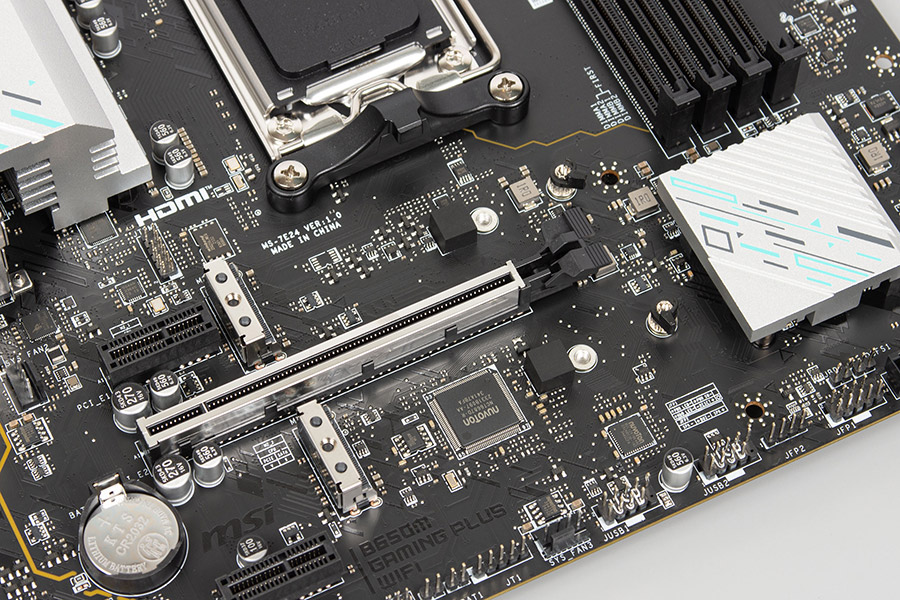

В традиційному місці біля I/O-панелі розташовано один конектор вентилятора. Крім цього тут знаходиться контактна група JTPM для підключення Trusted Platform Module. Батарейка CMOS розташована під головним слотом PCIe і буде перекрита при використанні відеокарти висотою вище за один слот.

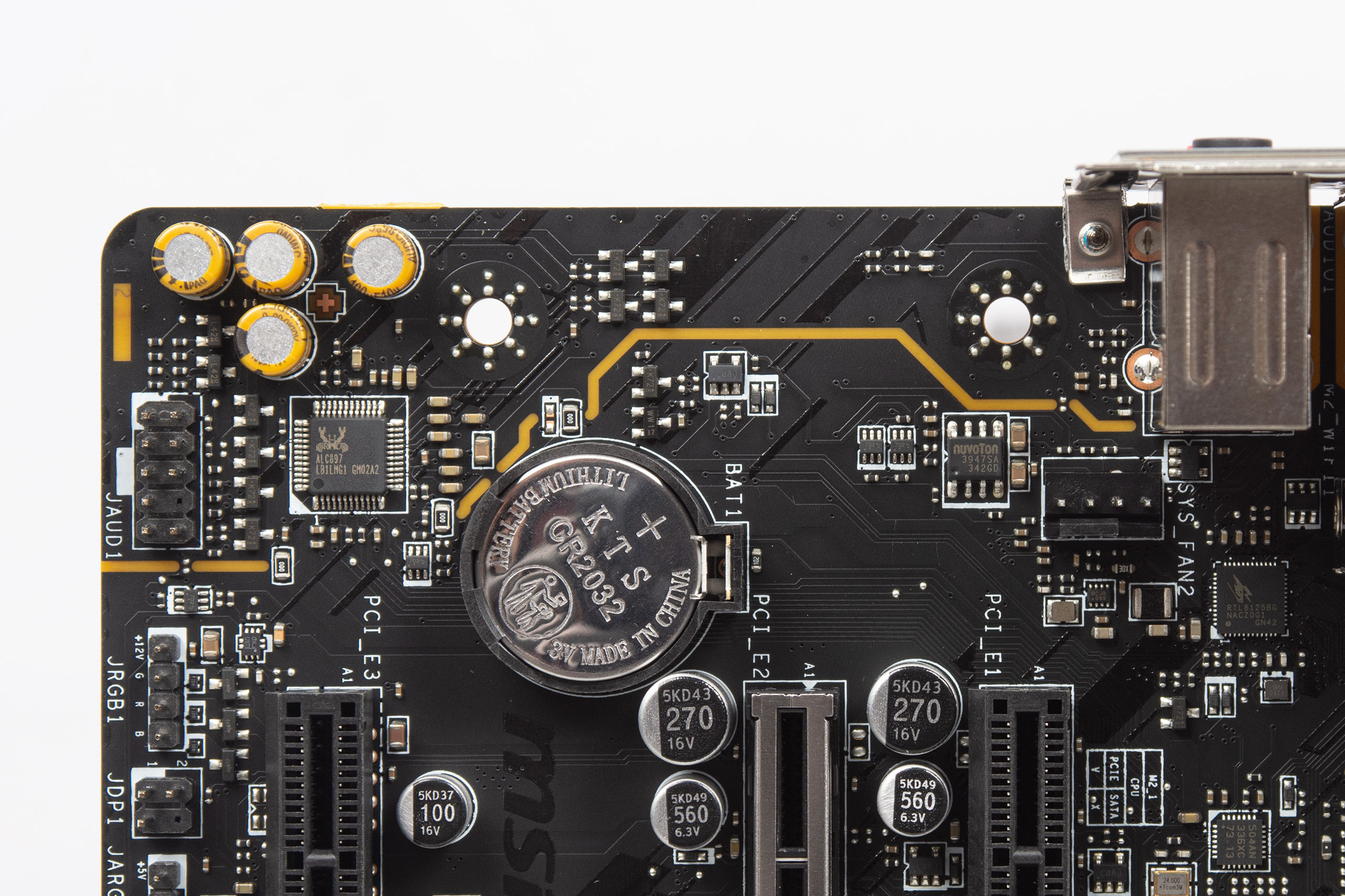

Знизу ліворуч розташовані контактна група JAUD1 (HD_AUDIO), JRGB1 (RGB 12V), JARGB_V2_1 (RGB 5V), один конектор вентилятора, датчик відкриття шасі, джампер JBAT1 (Clear_CMOS).

MSI B650M GAMING PLUS WIFI

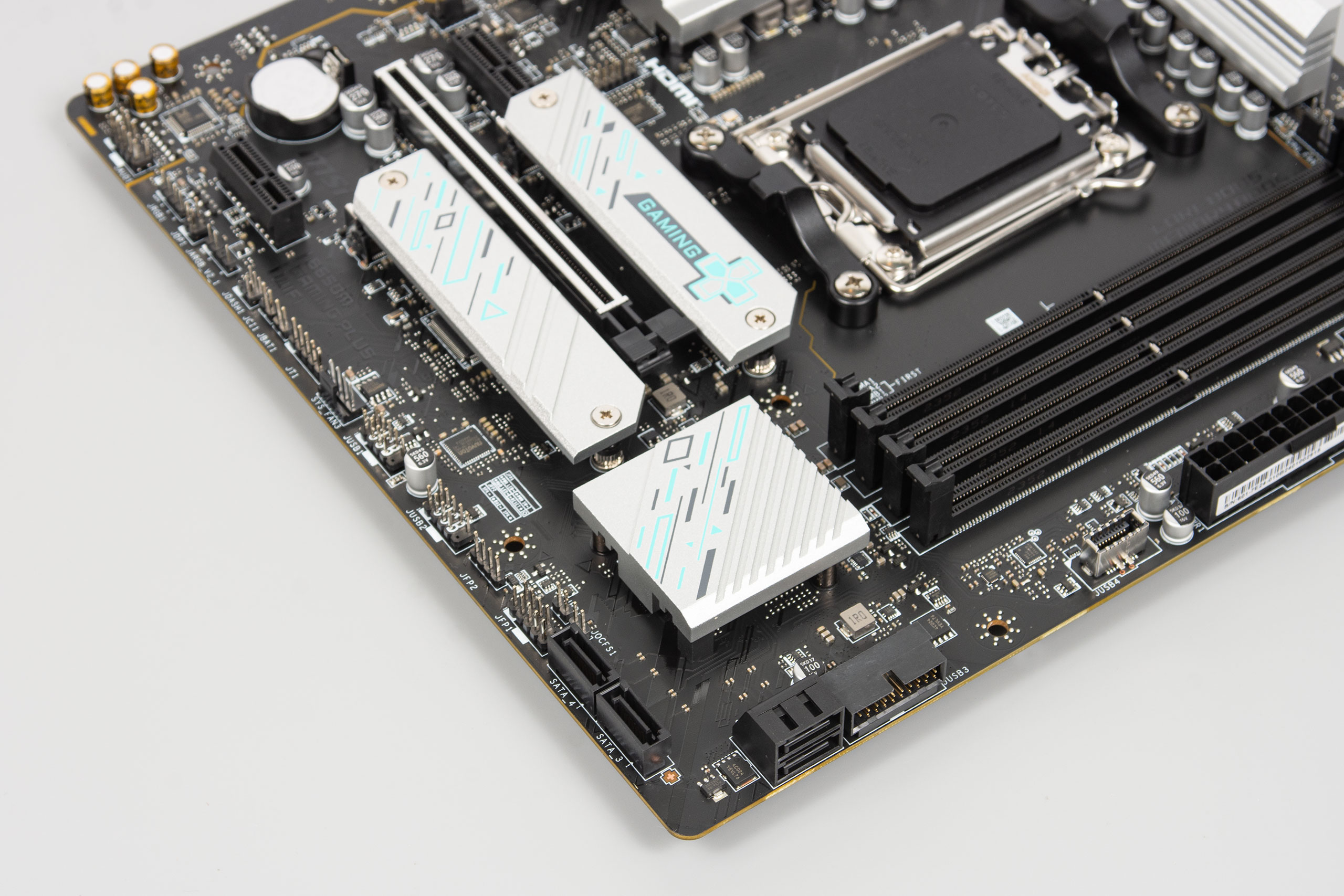

Знизу праворуч розташовано дві контактні групи USB 2.0, два SATA-порти, а також з невеликим зміщенням вліво від типової позиції знаходяться контактні групи FRONT_PANEL.

MSI B650M GAMING PLUS WIFI

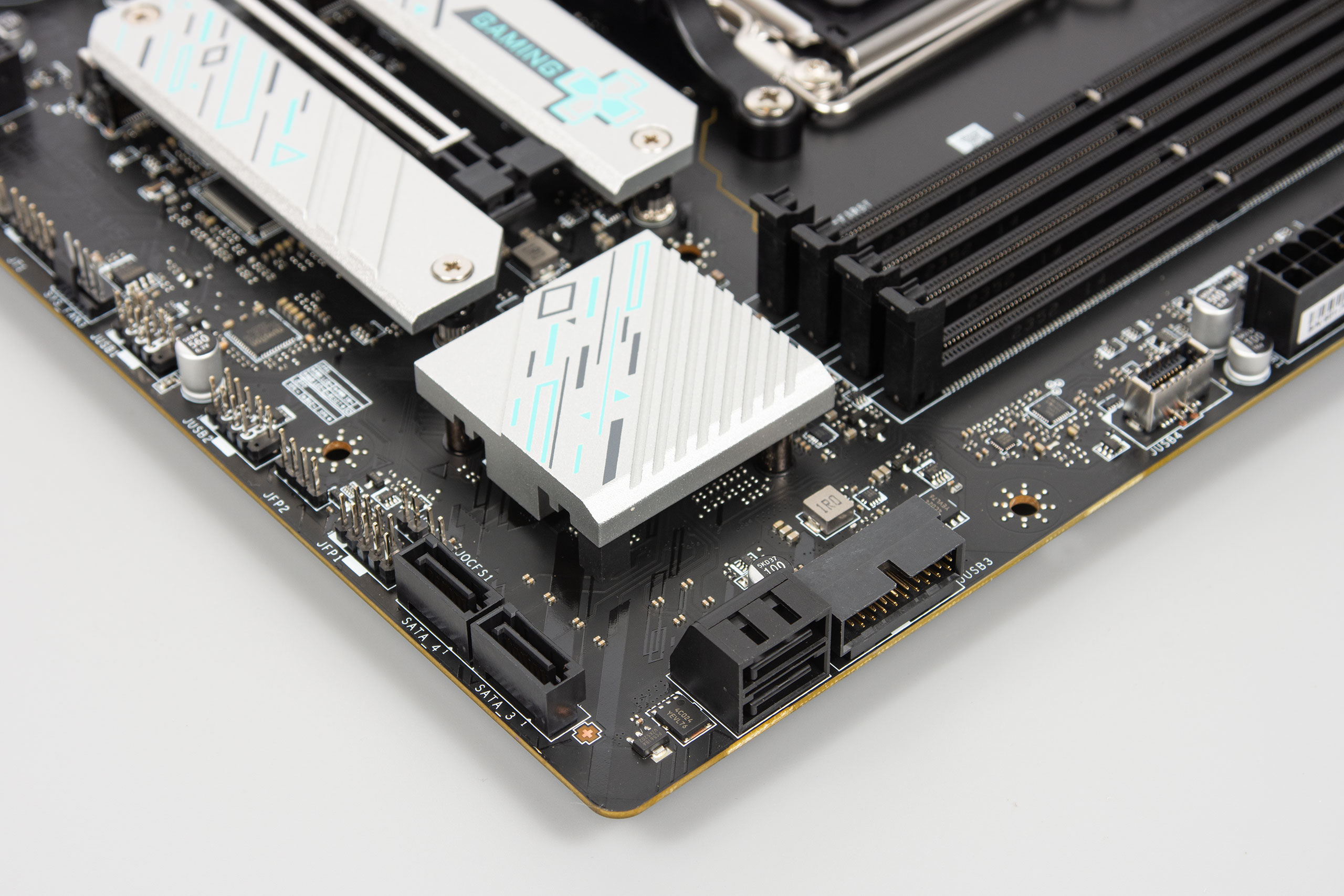

Під кутом 90 градусів знизу праворуч виведено ще два SATA-порти та контактну групу USB 3.2 Gen 1. Трохи вище присутня контактна група USB 3.2 Gen 2 (Type C).

MSI B650M GAMING PLUS WIFI

Зверху праворуч знаходяться ще три конектори вентиляторів, дві контактні групи RGB обох стандартів, а також діагностична зона EZ Debug LED.

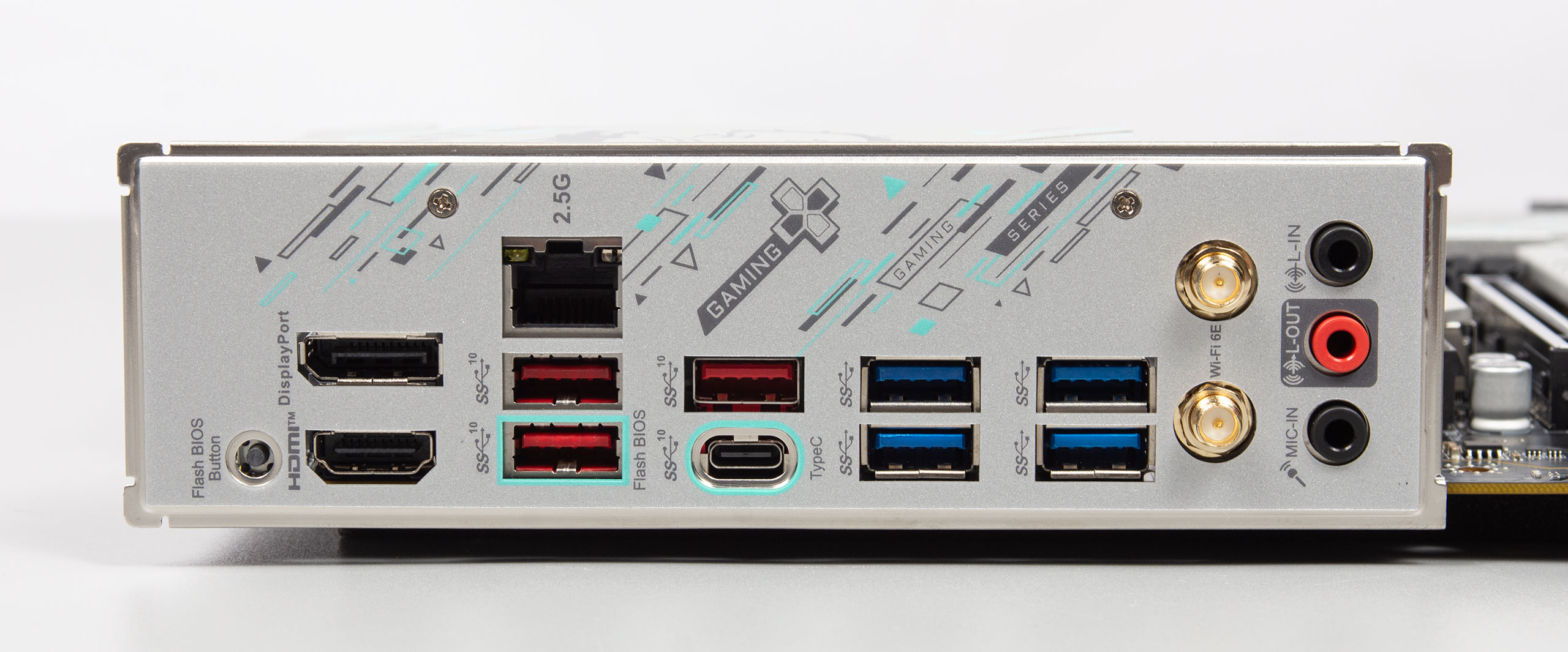

I/O-панель вже споряджено власною заглушкою, окрім традиційного тут присутня кнопка Flash BIOS. Користувач знайде тут:

  • x1 DisplayPort (v1.4);
  • x1 HDMI (v2.1);
  • x3 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C);
  • x4 USB 3.2 Gen 1 (Type A);
  • x1 2.5G LAN;
  • x2 SMA (для підключення антени Wi-Fi);
  • x3 Mini Jack (Line in, Line out, Mic in).

MSI B650M GAMING PLUS WIFI
