Огляд та тестування материнської плати ASUS ROG Strix B650-A Gaming WI-FI

Нова платформа AMD AM5 продовжує набирати популярність, отже розширюється вибір рішень під кожен окремий випадок. Очікувано, середній клас залізяччя звертає на себе найбільшу увагу потенційних покупців, крім того, не на останньому місці знаходиться дизайн, а білий колір комп’ютерних комплектуючих взагалі стоїть особняком від всього. ASUS вдалось поєднати все це в одній материнській платі — ROG Strix B650-A Gaming WI-FI.

ASUS ROG Strix B650-A Gaming WI-FI

Характеристики

Виробник ASUS
Модель та сторінка продукту ROG Strix B650-A Gaming WI-FI
Чипсет AMD B650
Процесорний роз'єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 7000 Series
Пам'ять 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6400+ (OC) МГц
Слоти PCI-E 1 x PCI Express 4.0 x16 — CPU
2 x PCI Express 4.0 x1 — B650
1 x PCI Express 4.0 x16 (x4) — B650
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — B650
Вбудоване відеоядро (у процесорі) +
Кількість вентиляторів 7x 4pin
Порти PS/2 -
Порти USB I/O панель: 4 x USB 2.0 (Type A), 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 1 x USB 3.2 Gen 2x2 (Type C)
Контактні групи: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти)
Serial ATA 4 x SATA 6 Гбіт/с (B650)
RAID 0, 1, 10 (SATA 6Gb/s, NVMe M.2, B650)
Вбудований звук Realtek ALC4080 + Savitech SV3H712 AMP
S/PDIF + (на платі)
Мережеві можливості 1 х Intel I225-V (2.5 Gigabit Ethernet)
AMD Wi-Fi 6E RZ616 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM
RGB 3 x Addressable Gen 2, 1 x AURA RGB LED
LED RGB Header 4
TPM +
Формфактор ATX
Розміри, мм 305 x 244
Додаткові функції Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync
Вартість, грн 11439


Комплект постачання

Плата зустрічає свого покупця коробкою середніх розмірів білого кольору з яскравою фірмовою стилістикою серії ROG.

ASUS ROG Strix B650-A Gaming WI-FI

На зворотній стороні можна побачити особливості продукту, а також зведення ключових характеристик материнської плати, включаючи структуру панелі I/O.

ASUS ROG Strix B650-A Gaming WI-FI

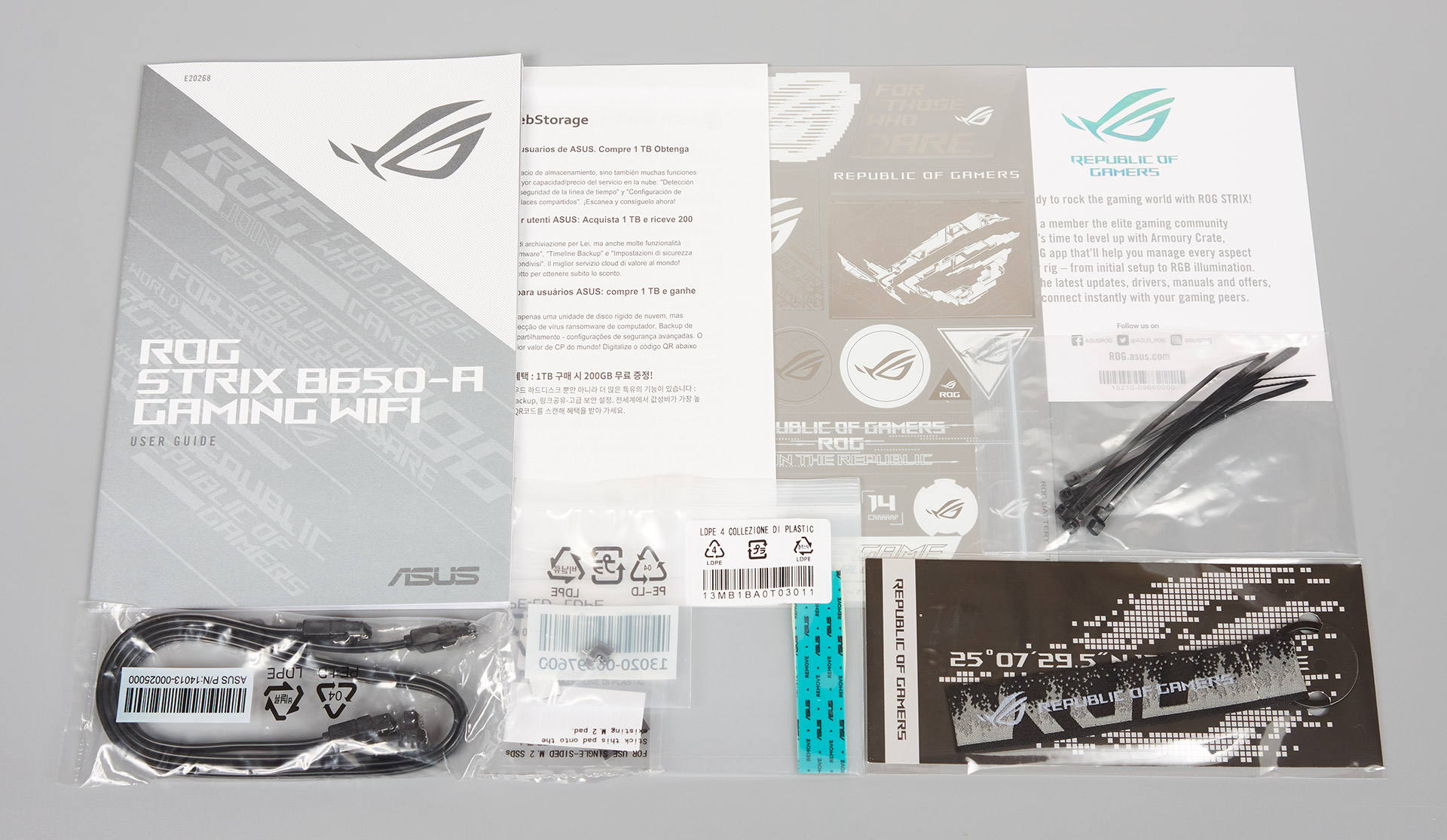

В коробці на користувача чекає материнська плата у антистатик-пакеті. Заводською комплектацією передбачено:

  • інструкцію, рекламні брошури продуктів ASUS та подяка за покупку;
  • комплект декоративних наліпок ROG білого кольору;
  • складну Wi-Fi антену з платформою на магніті;
  • один чорний кутовий SATA-кабель з металевою клямкою;
  • один чорний прямий SATA-кабель з металевою клямкою;
  • комплект пластикових стяжок для кабель-менеджменту;
  • фірмовий дармовис з тканини;
  • M.2 Q-Latch для кріплення M.2-накопичувачів та прокладки;
  • додаткову термопрокладку для охолодження M.2-накопичувача.

ASUS ROG Strix B650-A Gaming WI-FI

Як бачите, накопичувача з драйверами у комплекті не передбачено, зате є приємні додаткові аксесуари типу термопрокладки для накопичувачів.

Зовнішній вигляд

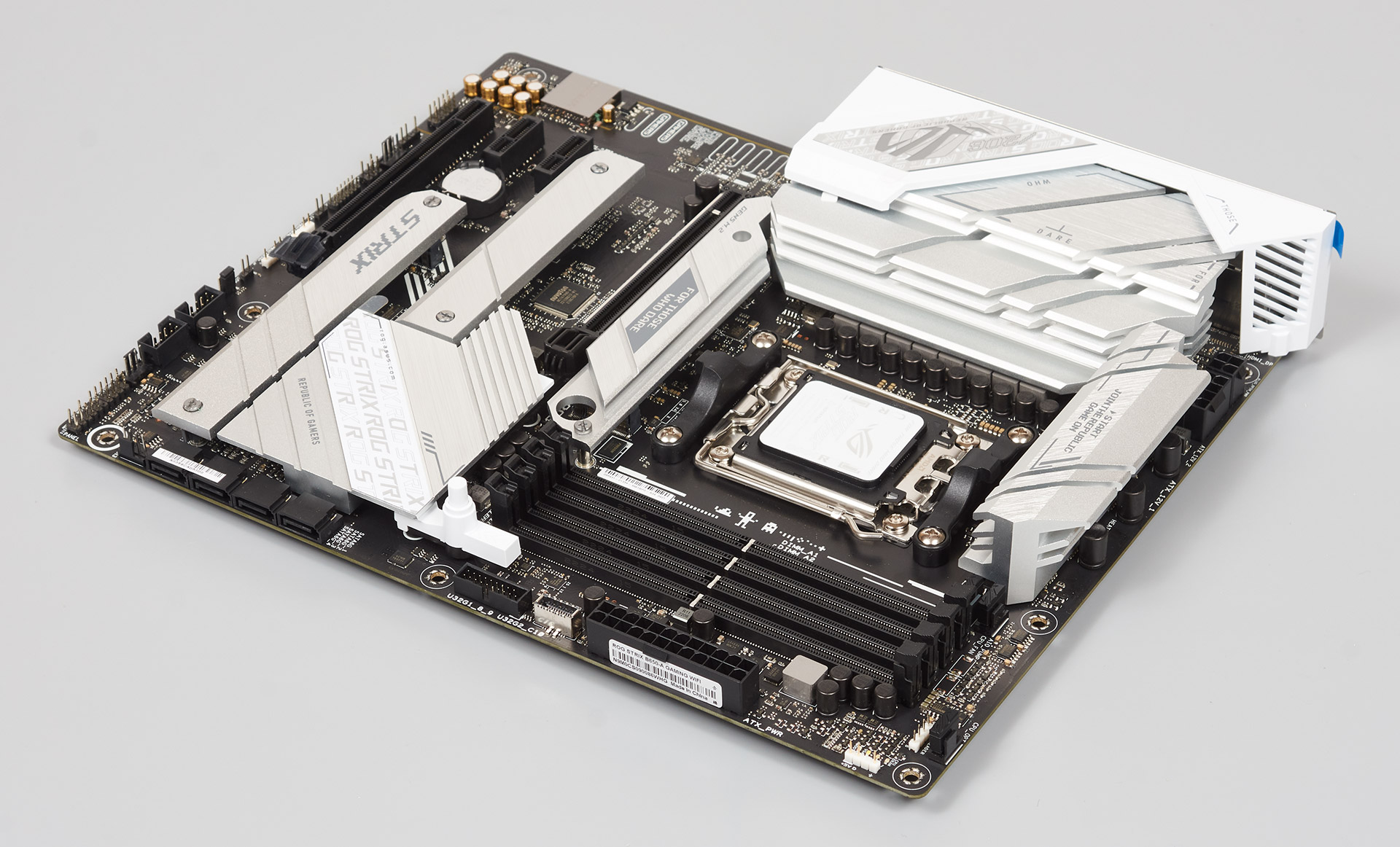

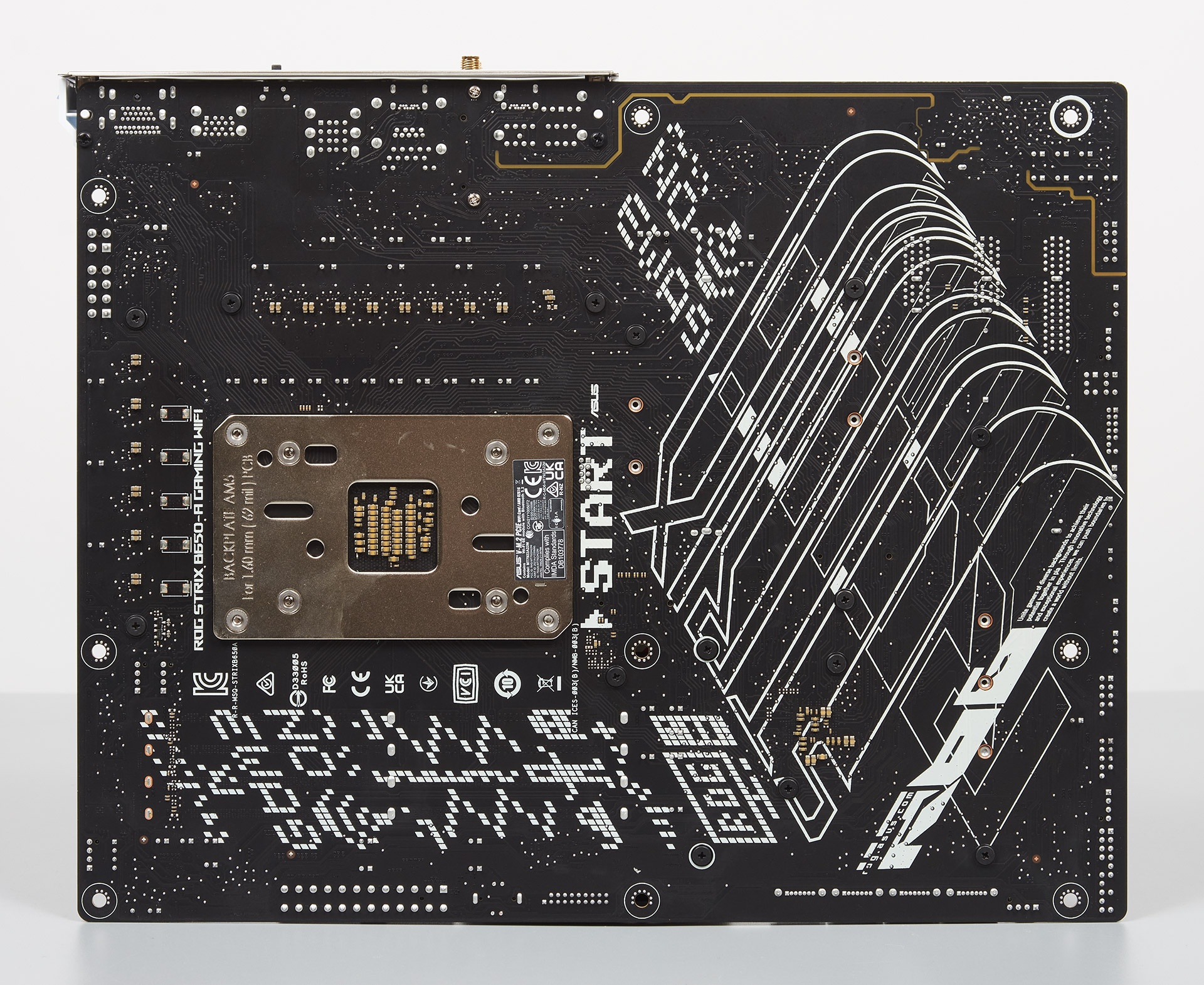

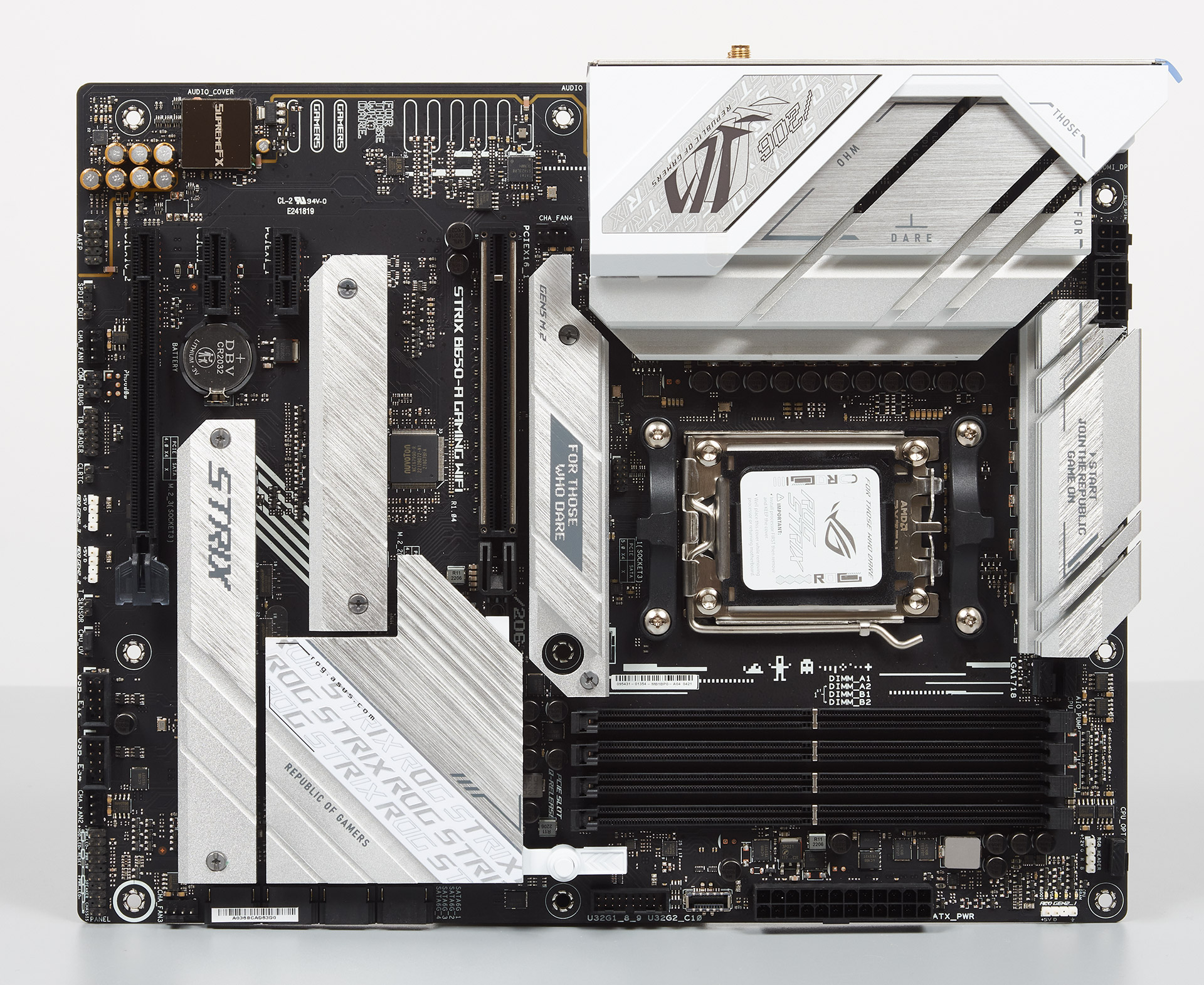

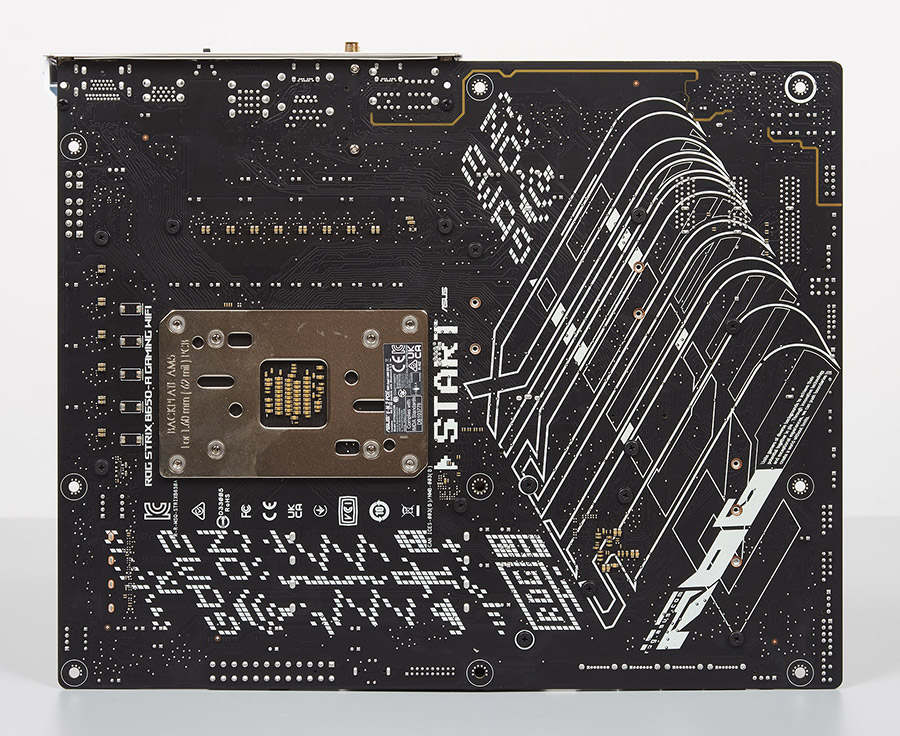

Хоч плата і хоче бути білосніжною та елегантною, текстоліт все ж таки чорного кольору, отже і більша площина темного кольору. Інтегрована RGB-підсвітка досить аскетична, є лише підсвічування логотипа ROG в зоні I/O. Підсистема M.2 накопичувачів повністю споряджена радіаторами. Район I/O також отримав розширення радіатора, що накрито пластиковим каркасом. Досить цікаве рішення — використання протипилових заглушок на конекторах вентиляторів, а також важіль звільнення відеокарти.

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Сокет AM5 виконано компанією Lotes. Слоти оперативної пам’яті споряджені засувками лише з однієї сторони.

ASUS ROG Strix B650-A Gaming WI-FI

Чипсет AMD B650 розташовано у типовому місці знизу праворуч. Охолодження представлено алюмінієвим радіатором майже плоскої форми, хоча цього більш ніж достатньо в конкретному випадку.

ASUS ROG Strix B650-A Gaming WI-FI

Схема підсистеми живлення має вигляд 12+2 та керується ШІМ-контролером DIGI+ ASP2208GQW. Використовується 14 силових чипів Alpha & Omega AOZ5317NQI, що розраховані на 60 А. Живлення підводиться через один конектор EPS12V та один ATX12V.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

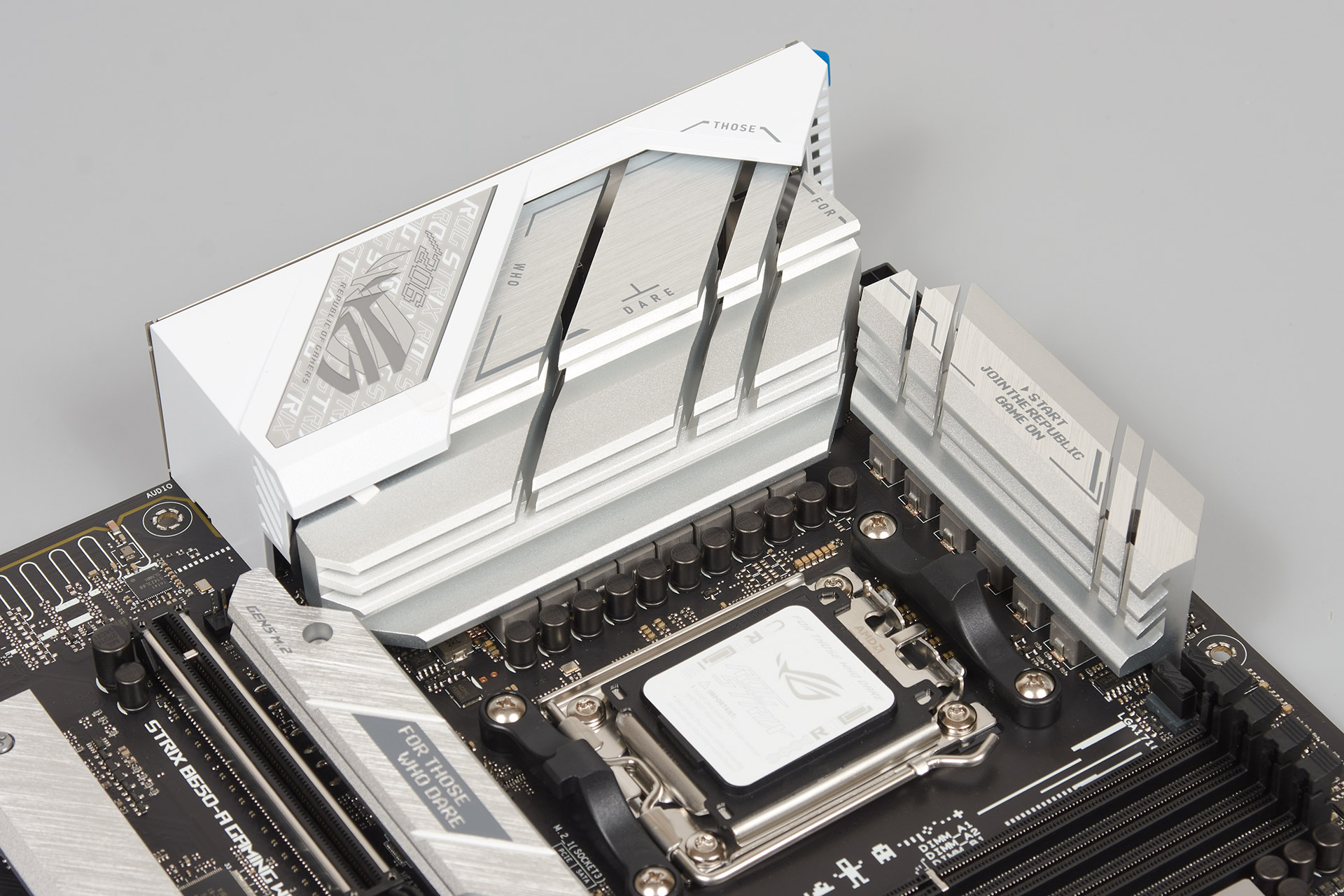

За охолодження VRM відповідають два окремі радіатори з ребрами, один з яких накриває I/O-панель. Радіатор чипсета майже плаский. Контакт з силовими елементами відбувається через термопрокладки. Кожен радіатор фіксується на болтах.

ASUS ROG Strix B650-A Gaming WI-FI

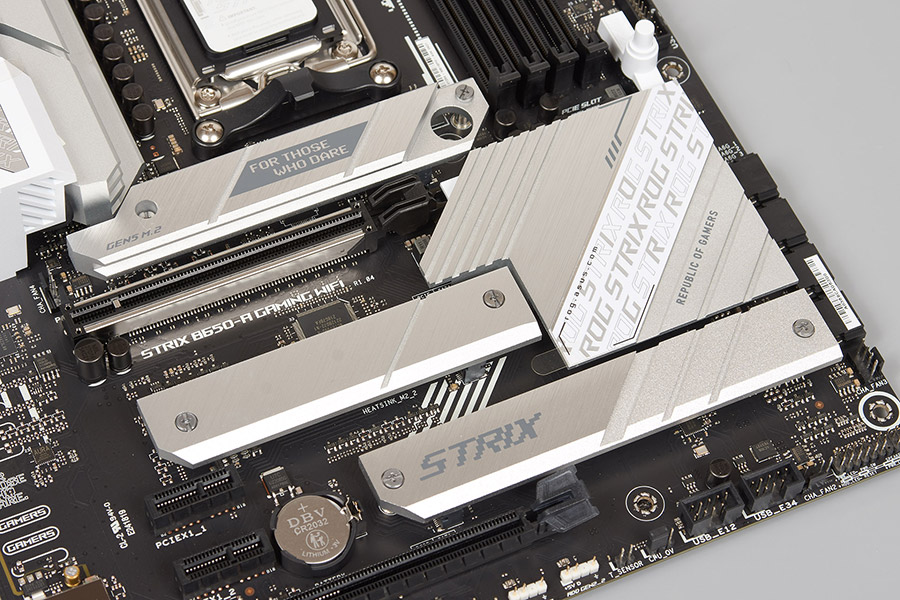

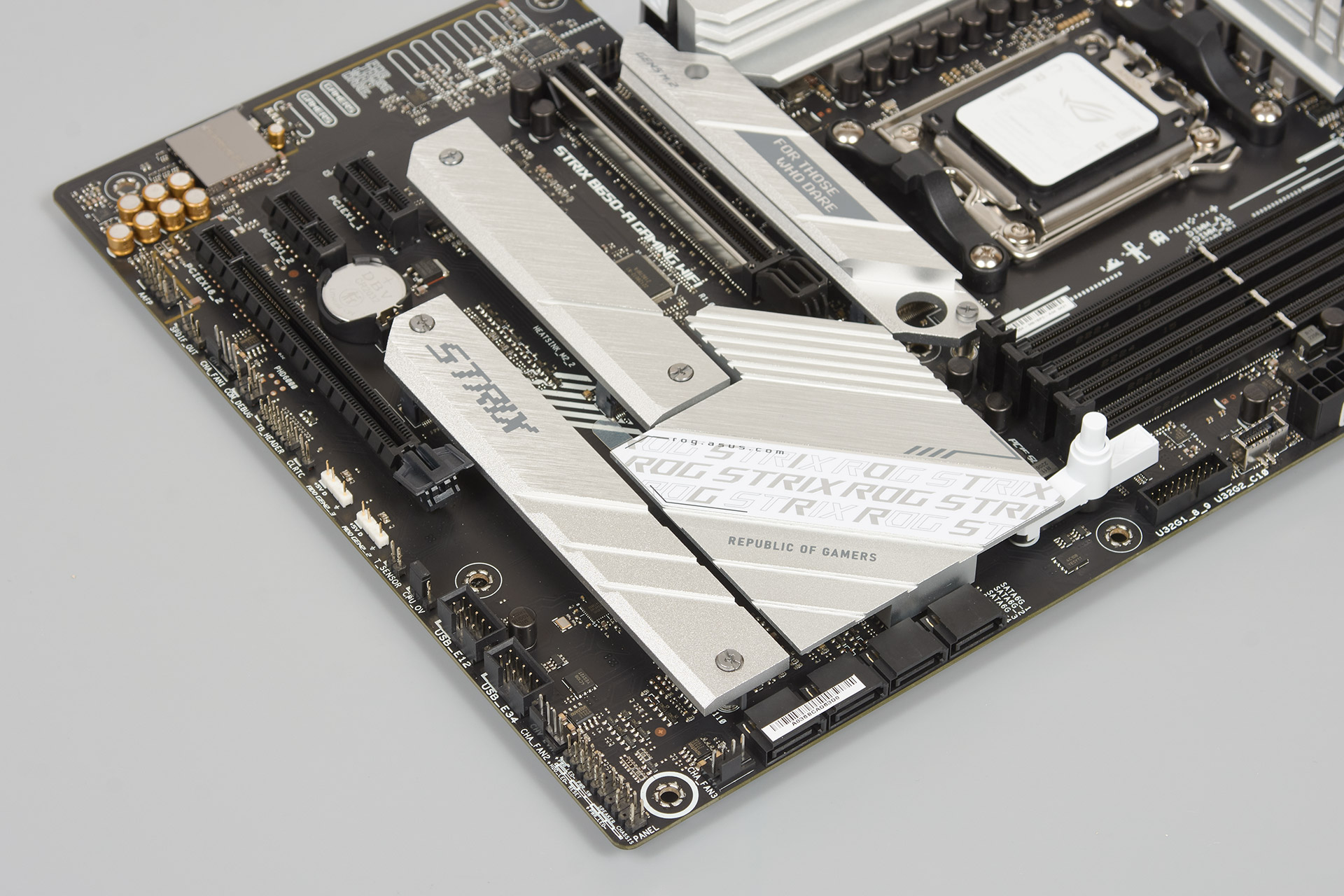

ROG Strix B650-A Gaming WI-FI здатна взяти на себе до трьох M.2-накопичувачів, та забезпечити відвід тепла кожному.

ASUS ROG Strix B650-A Gaming WI-FI

Схема підключення така:

  • M.2_1 працює на швидкості PCI-E 5.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до CPU.
  • M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до CPU.
  • M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднано до чипсета. Він ділить лінії з крайнім слотом PCI-E x16 4.0 (x4), в активному використанні може знаходитись лише щось одне, або PCI-E, або M.2.
ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

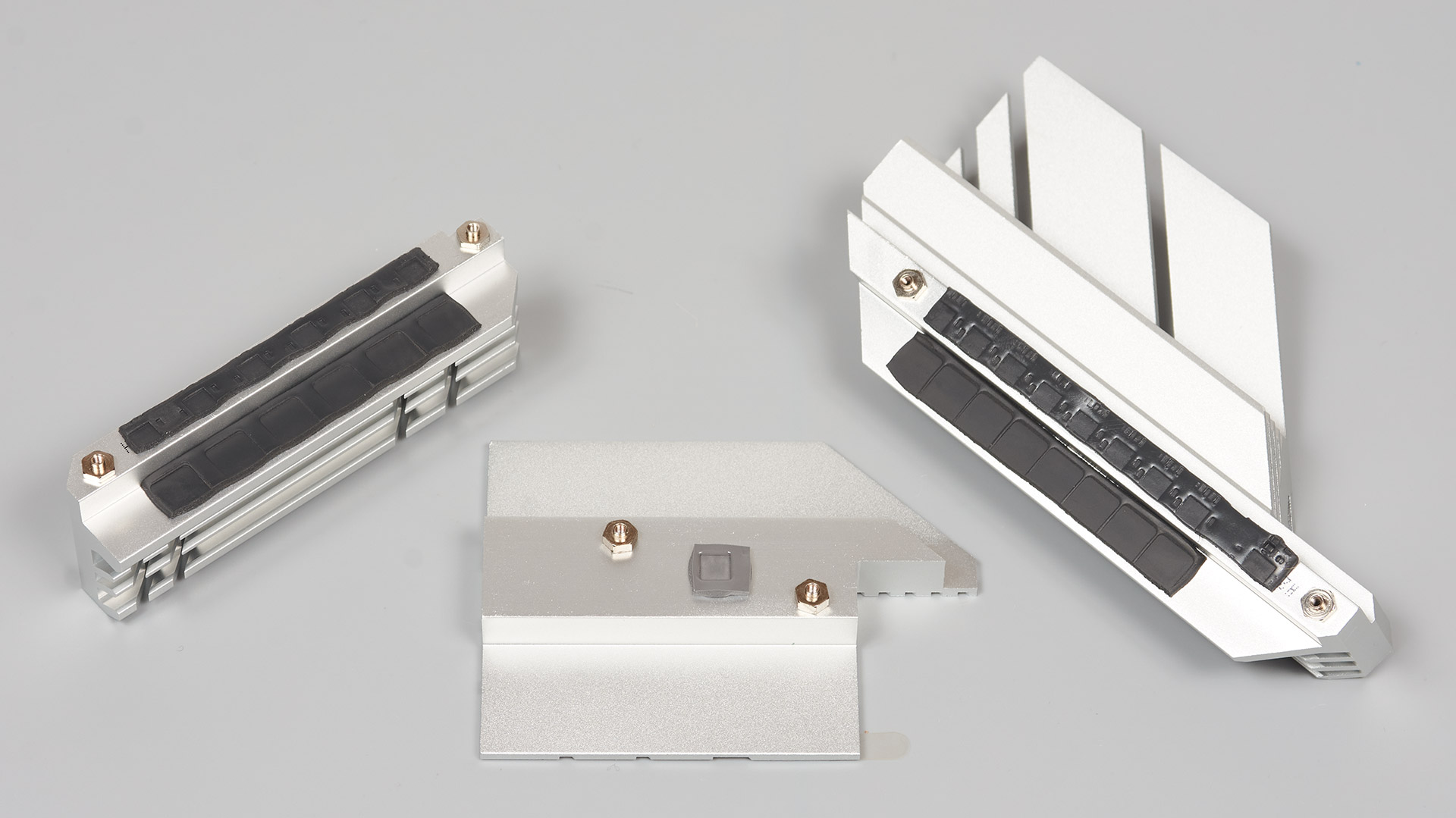

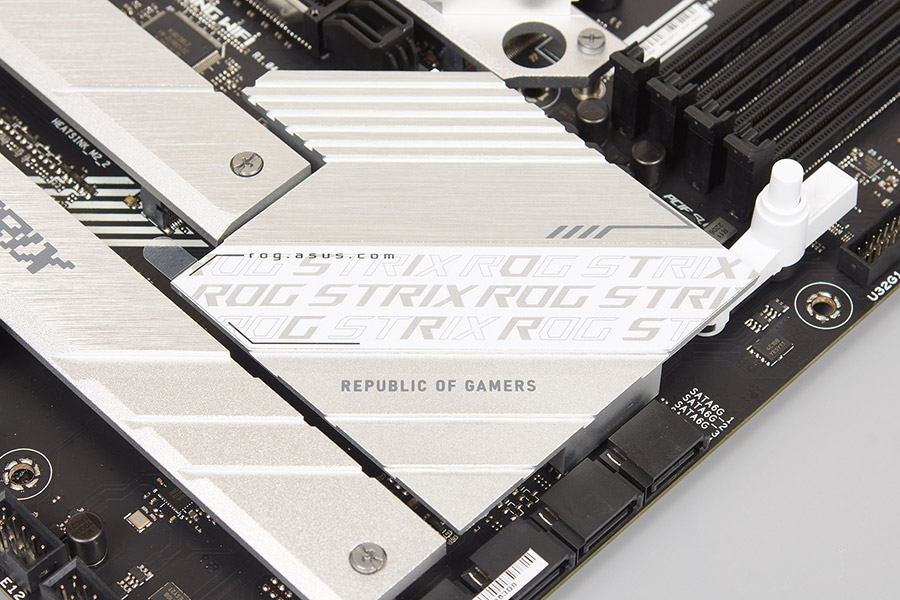

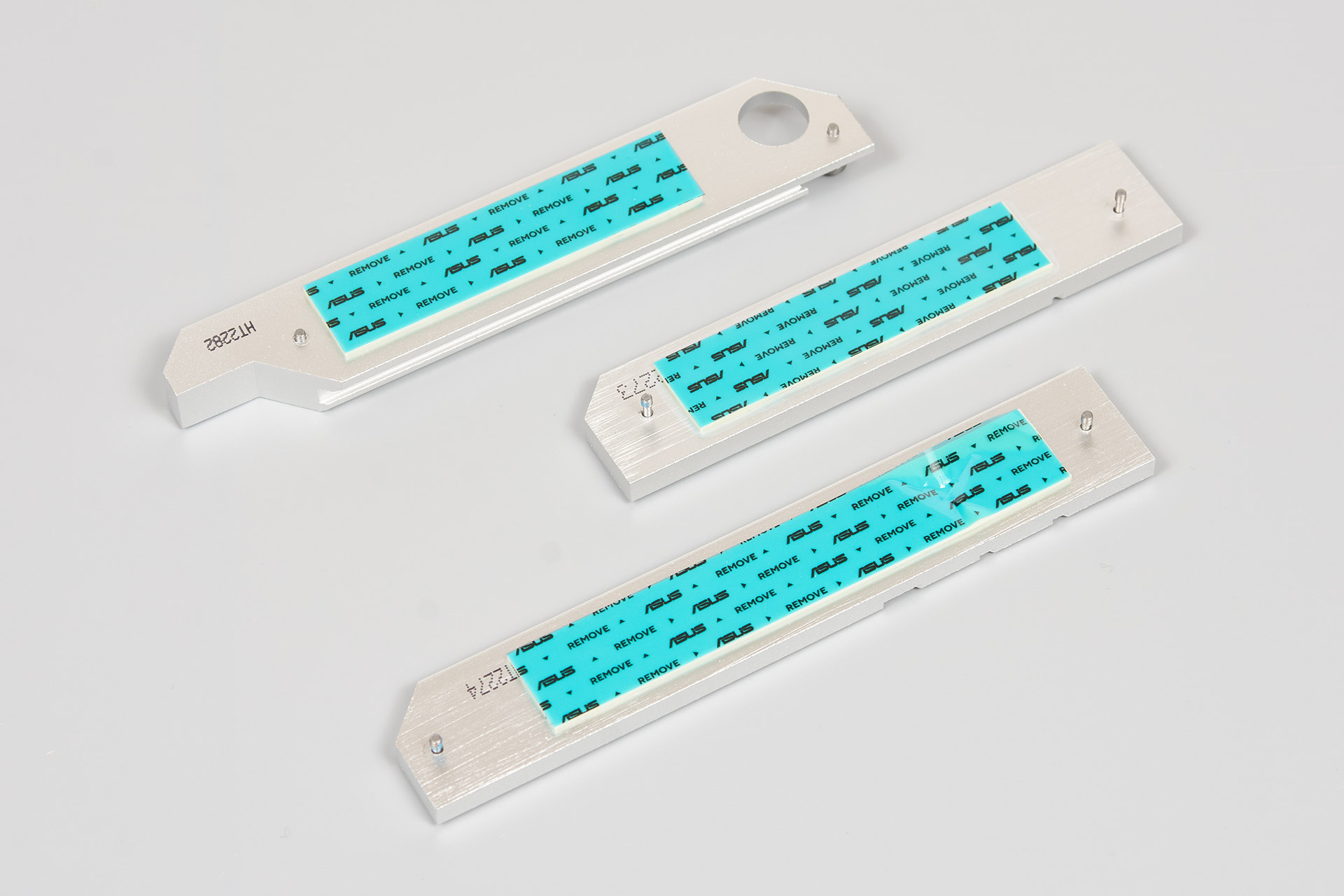

Фото радіаторів M.2:

ASUS ROG Strix B650-A Gaming WI-FI

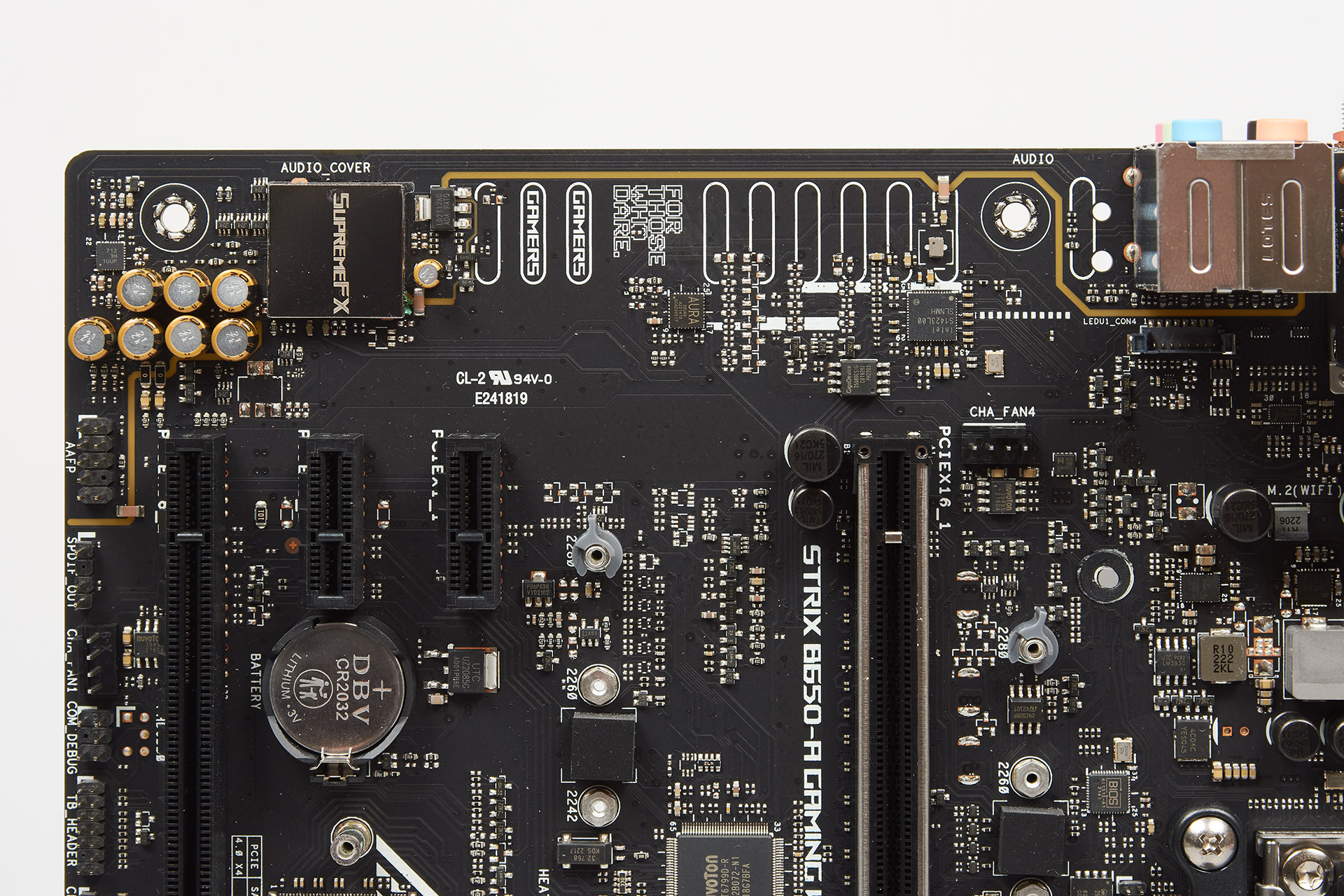

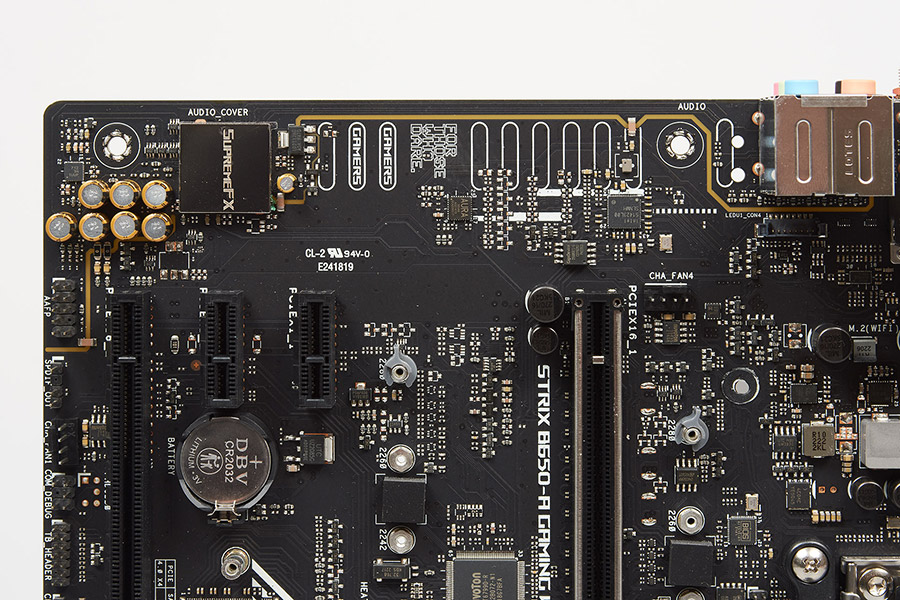

Зону аудіо, як і належить, відокремлено від основної частини текстоліту. За звук відповідає Realtek ALC4080. Додатково присутній підсилювач Savitech SV3H712.

ASUS ROG Strix B650-A Gaming WI-FI

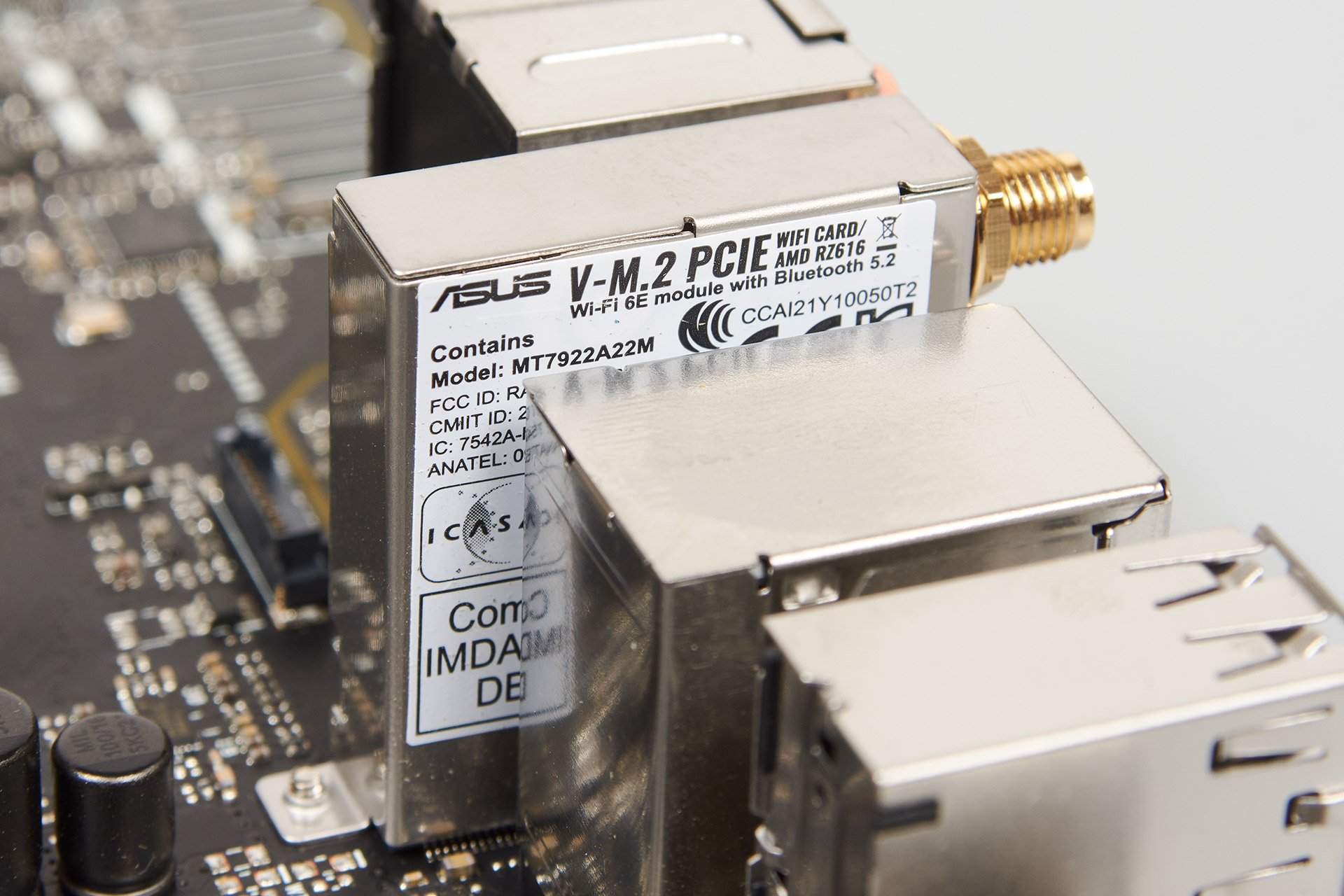

2.5G Ethernet виконаний на типовому контролері Intel I225-V. Бездротова мережа реалізована модулем Wi-Fi 6E AMD RZ616 з підтримкою Bluetooth 5.2.

ASUS ROG Strix B650-A Gaming WI-FI

CMOS-батарейка збереже вільний доступ в більшості випадків, навіть 4-слотова відеокарта не накриє її.

На текстоліті знизу зліва можна знайти контакти HD_AUDIO, SPDIF_OUT, конектор вентилятора, DEBUG-роз’єм, контакти Thunderbolt та CMOS, два роз'єми RGB ADD_GEN2 (5V), конектор термопари.

ASUS ROG Strix B650-A Gaming WI-FI

Знизу праворуч розташовані перемикач CPU_OV, який дозволяє подачу небезпечної напруги на процесор, дві контактні групи USB 2.0, два конектори вентиляторів та контакти FRONT_PANEL.

ASUS ROG Strix B650-A Gaming WI-FI

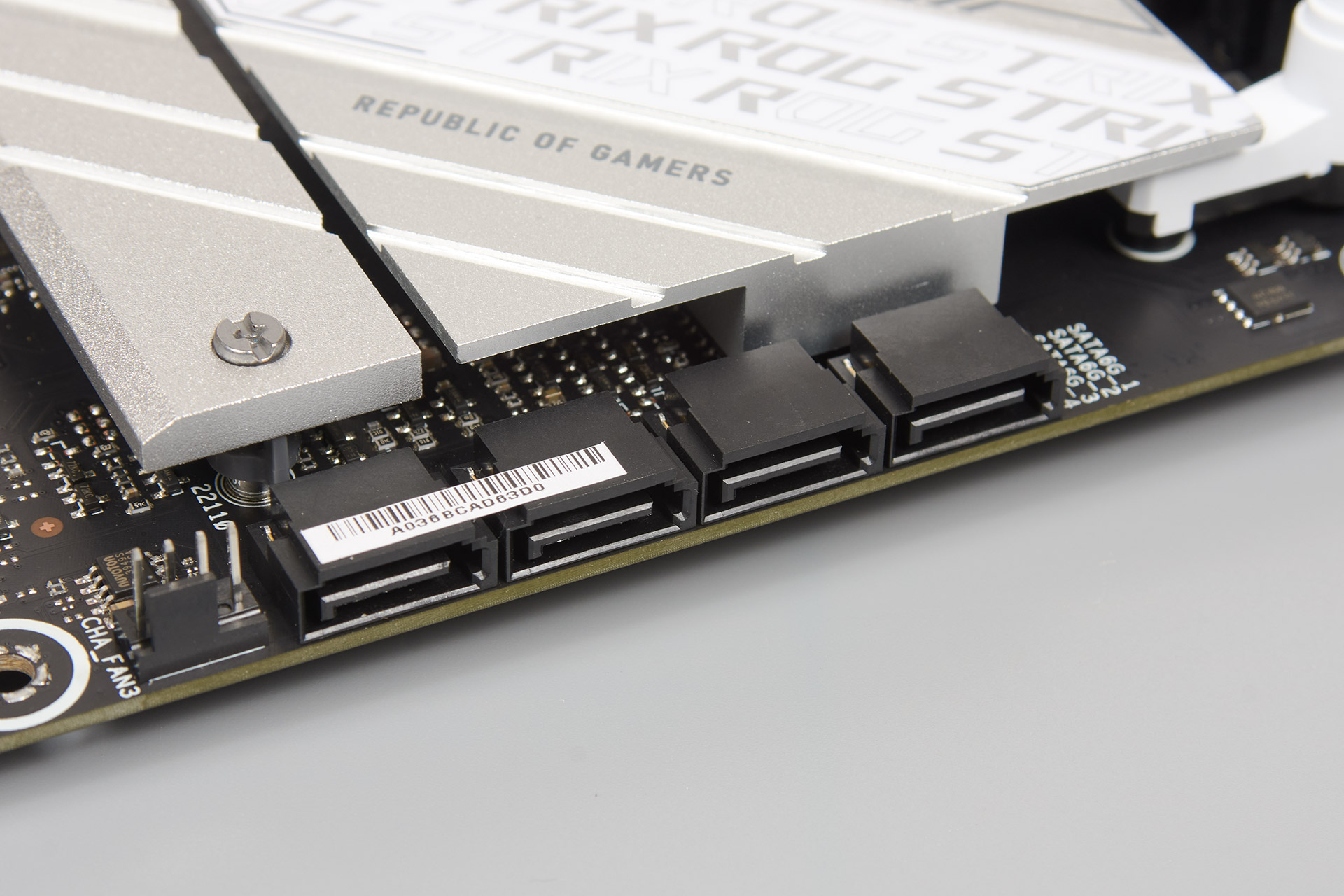

Під кутом 90 градусів розташовано чотири SATA-порти, ще вище є контактні групи USB 3.2 Gen 1 та USB 3.2 Gen 2 Type-C.

ASUS ROG Strix B650-A Gaming WI-FI

Як було згадано у самому початку статті — тут присутній важіль звільнення відеокарти, просто натискається кнопка і підведений трос відкриває слот, дозволяючи вільно дістати відеокарту, чому гарантовано будуть дуже раді власники тісних корпусів, чи користувачі великих суперкулерів.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

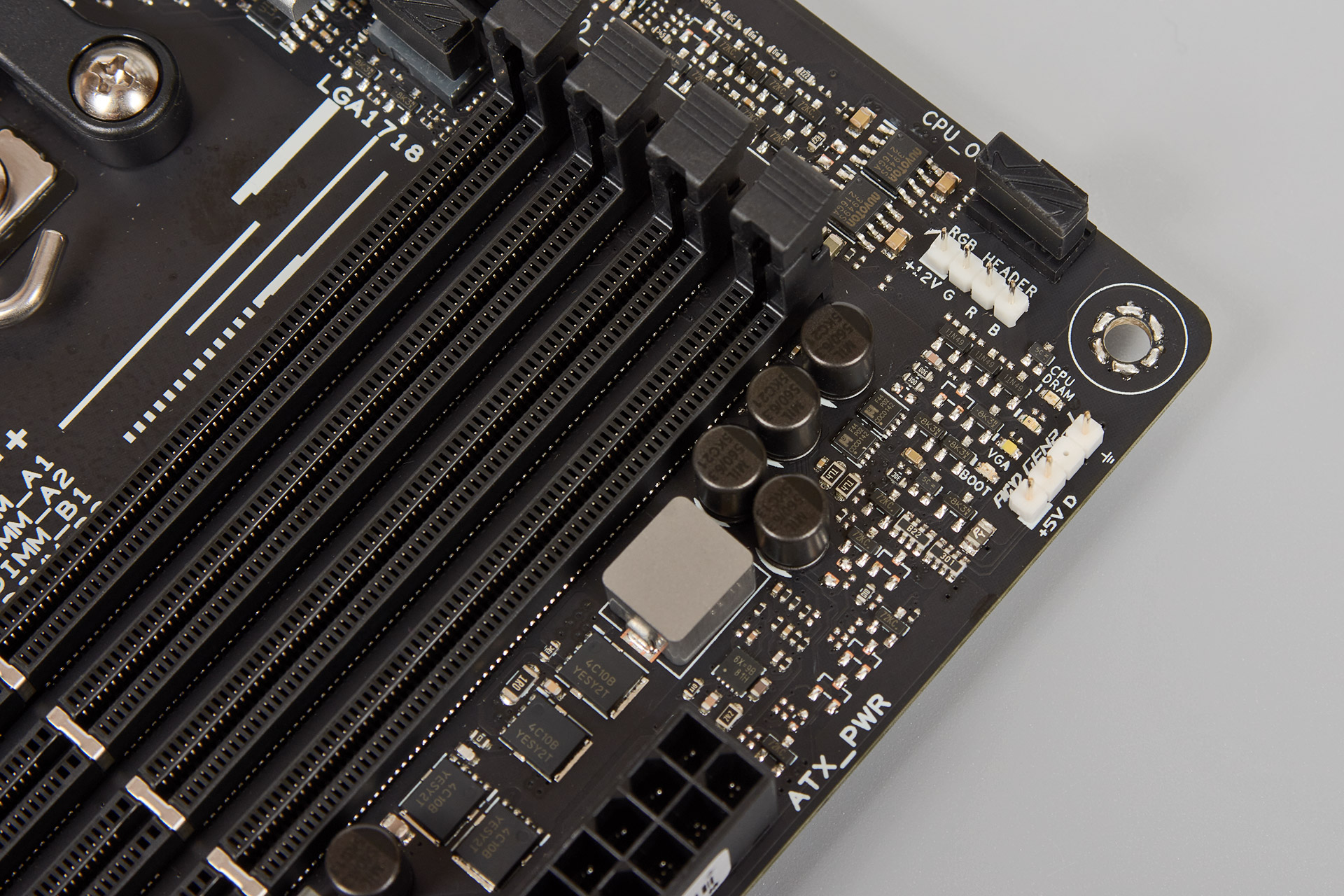

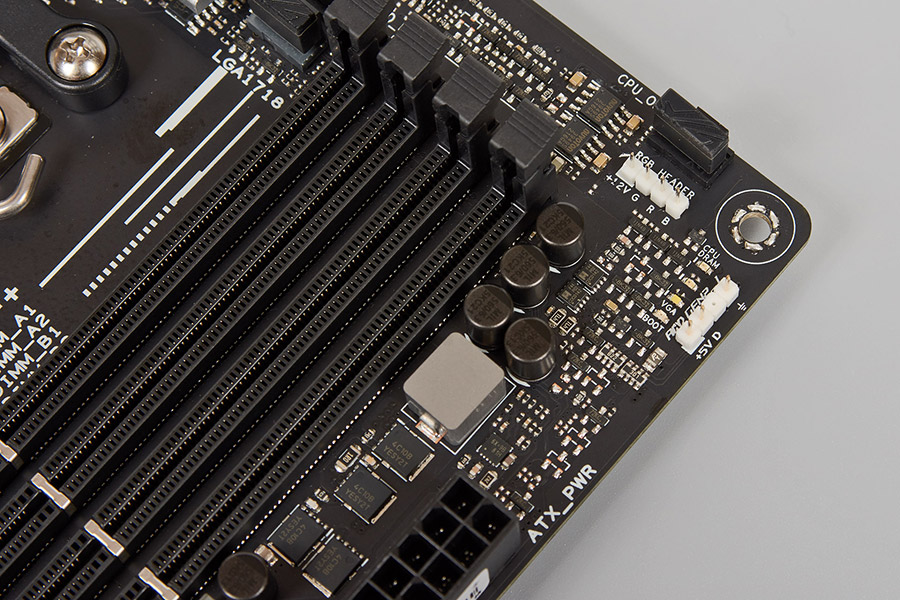

Зверху знаходиться діагностична POST-зона, світлодіоди якої допоможуть в розумінні процесу та полегшать діагностику проблем у разі їх наявності. Також недалеко є три конектори для вентиляторів, контакти AURA RGB Header (12V) та ADD_GEN2 (5V).

ASUS ROG Strix B650-A Gaming WI-FI

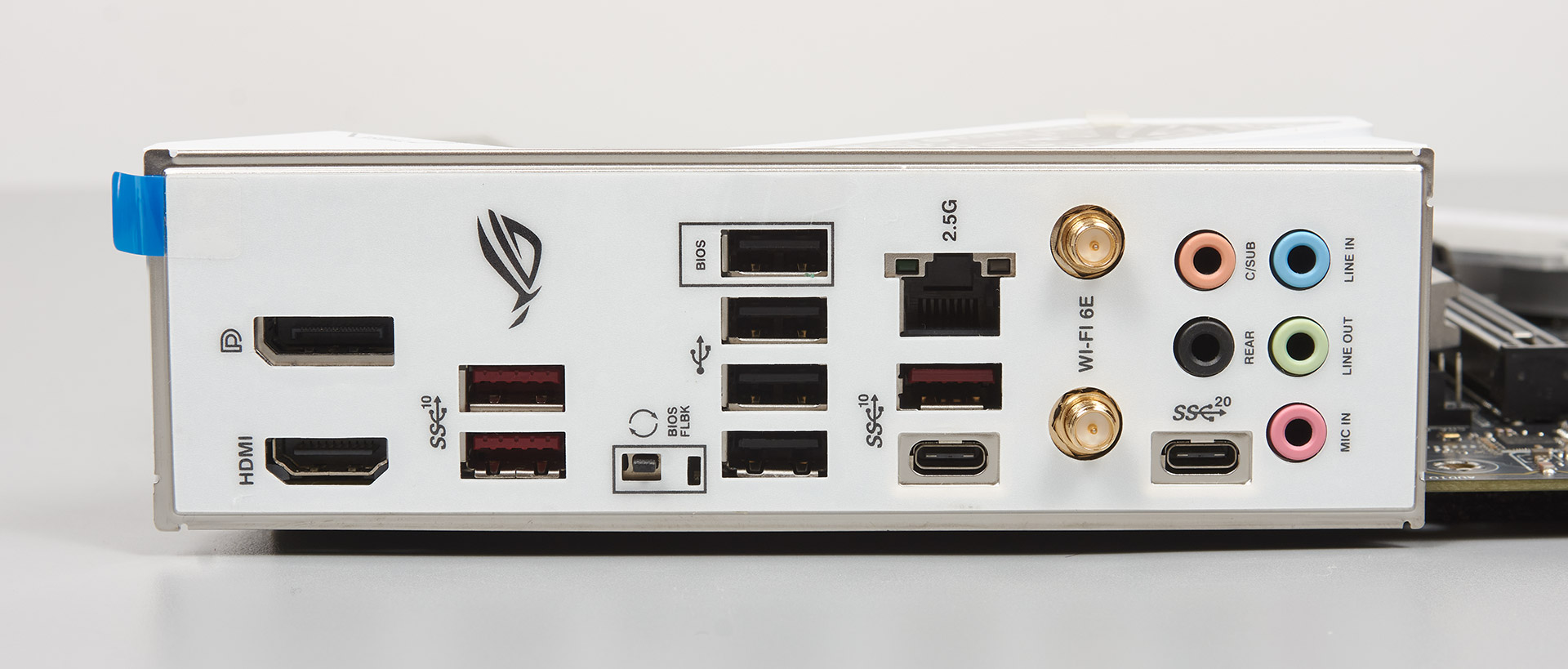

I/O-панель вже споряджено заглушкою білого кольору. З нестандартного присутня кнопка запуску функції BIOS Flashback та її індикатор.

Типові роз’єми панелі:

  • x1 HDMI;
  • x1 DisplayPort;
  • x4 USB 2.0 (Type A);
  • x3 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C);
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 RJ-45 (2.5G);
  • x2 SMA (для підключення антени Wi-Fi).
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

Як можна бачити, відсутній заводський SPDIF_OUT, тому у разі необхідності користувачу доведеться використовувати контакту групу на материнській платі для його виводу.

ASUS ROG Strix B650-A Gaming WI-FI

Можливості UEFI

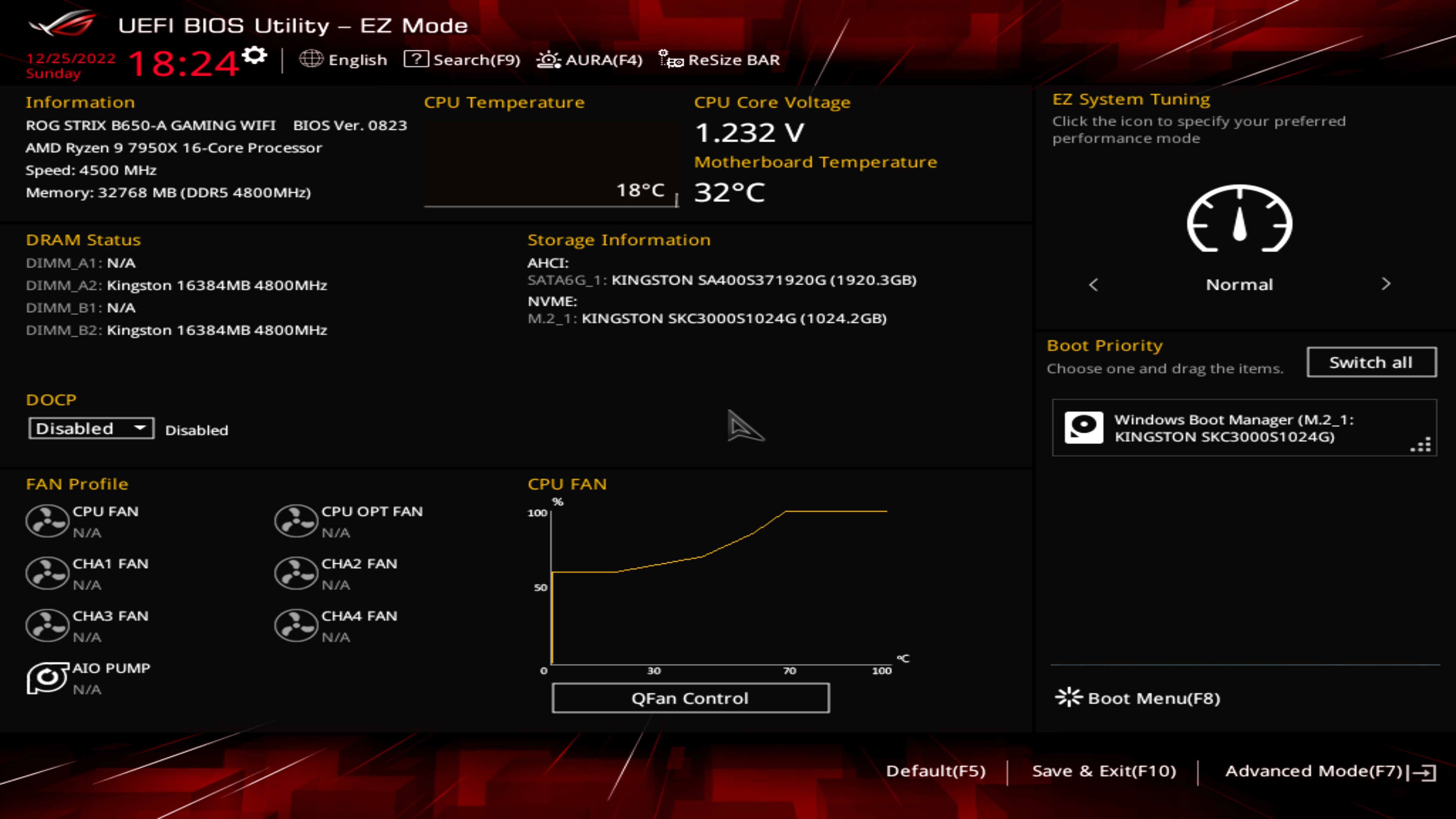

Користувача зустрічає типовий інтерфейс ASUS ROG, що може бути представлений у режимі обмеженої функціональності EZ Mode, та повноцінному Advanced Mode. Кожен з них вже не один раз розбирався на нашому ресурсі. Почнемо з EZ Mode:

ASUS ROG Strix B650-A Gaming WI-FI

Тут на одній сторінці зібрано усі ключові параметри. Звідси користувач може виставити системний час, обрати мову, знайти опцію за пошуком, керувати AURA, увімк/вимк ReSize BAR. Цей блок також дублюється в Advanced Mode.

В головному вікні можна отримати звіт про систему, обрати профіль DOCP чи EXPO розгону ОЗП, змінити пріоритет завантаження з накопичувачів чи мережі, налаштувати оберти вентилятора, а також в один клік розширити ліміти AMD PBO.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Перейдемо до Advanced Mode, що розподілено на кілька вкладок.

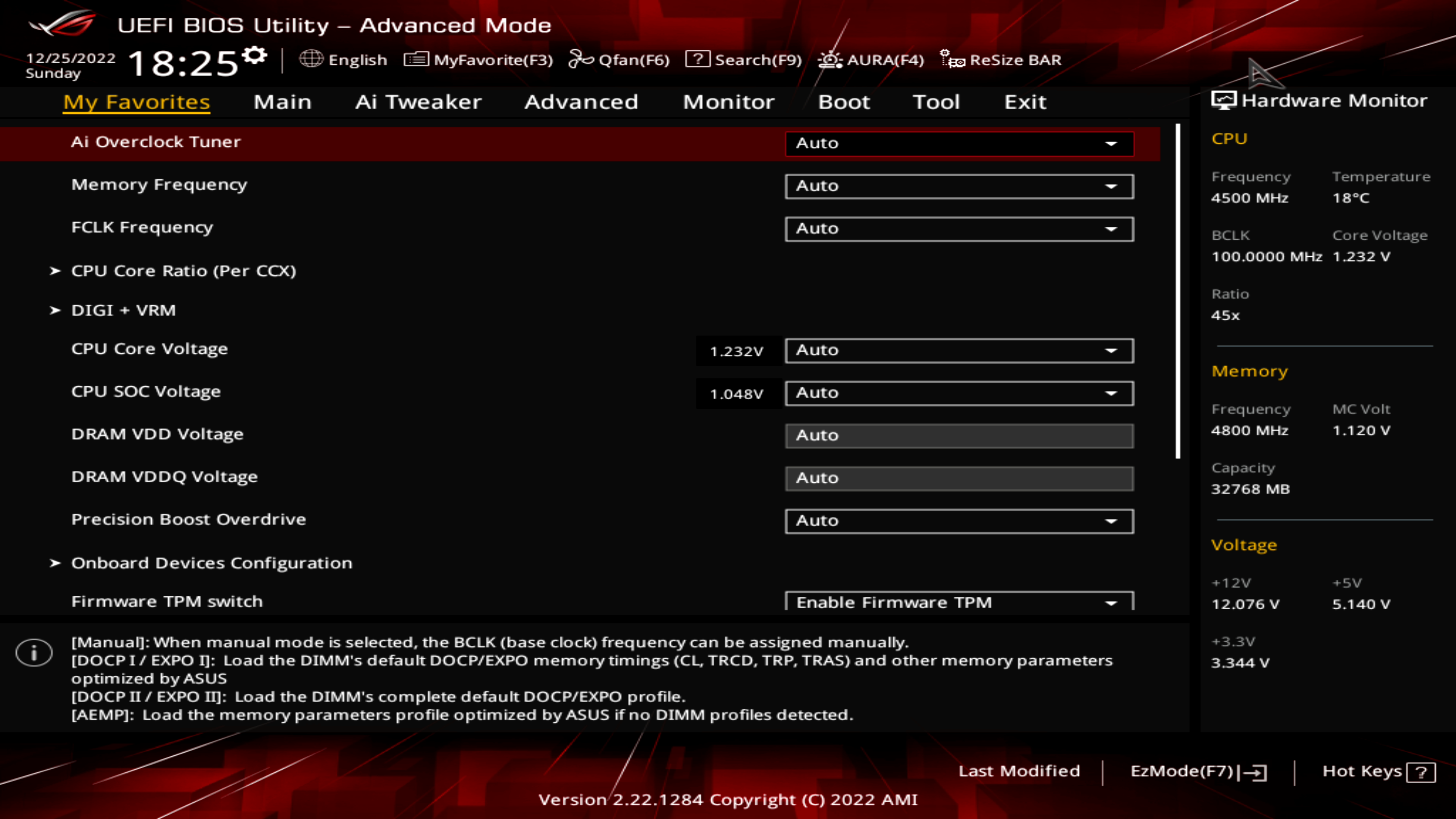

Вкладка My Favorites збирає в себе опції, що використовуються найчастіше.

ASUS ROG Strix B650-A Gaming WI-FI

Вкладка Main показує ключові параметри системи. Тут також можна виставити системний час, обрати мову інтерфейсу та задати системний пароль.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Вкладка AI Tweaker — це серце оверклокінгу, звідки можна встановити DOCP/EXPO-профіль оперативної пам’яті, налаштувати процесор, напруги та частоти. Також присутні пресети налаштувань пам’яті відповідно встановлених чипів. Є Performance Bias, який спеціально заточений під змагальний оверклокінг для досягнення максимальних результатів у бенчмарках. Доступний розгін інтегрованої у процесор відеокарти.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Нижче приведена таблиця діапазонів регулювання відповідних опцій:

Параметр Діапазон регулювання Крок
BCLK Frequency (MHz) 80-1000 0,05
CPU Core Ratio (Multiplier) 8–100 0,25
FCLK Frequency (MHz) 800–3000 50–133
GPU Clock Frequency (MHz) 500–6500 50
CPU Load-line Calibration (Level) Level1…4 1
CPU Current Capability (%) 100–130 10
CPU VRM Switching Frequency (KHz) 300-450 50
CPU Core Voltage (V) 0,8–1,7 0,005
CPU SoC Voltage (V) 0,8-1,7 0,005
CPU VDDIO / MC Voltage (V) 1,1–1,7 0,01
VDDP Voltage (V) 0,7–1,8 0,005
DRAM Frequency (MHz) 2000–12000 200–800
DRAM VDD Voltage (V) 0,8–1,435 0,005
DRAM VDDQ Voltage(V) 0,8–1,435 0,005

Вкладка Advanced зібрала в себе контроль над усіма пристроями, інтерфейсами, слотами, що на ній встановлено: від APM до TPM. Тут також знаходиться заводський AMD Overclocking та AMD PBS.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Вкладка Monitor дозволяє налаштувати функціональність Smart Fan та подивитись на тахометри й напруги системи.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Вкладка Boot регулює процес завантаження системи. Звідки також регулюється Secured Boot та CSM.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

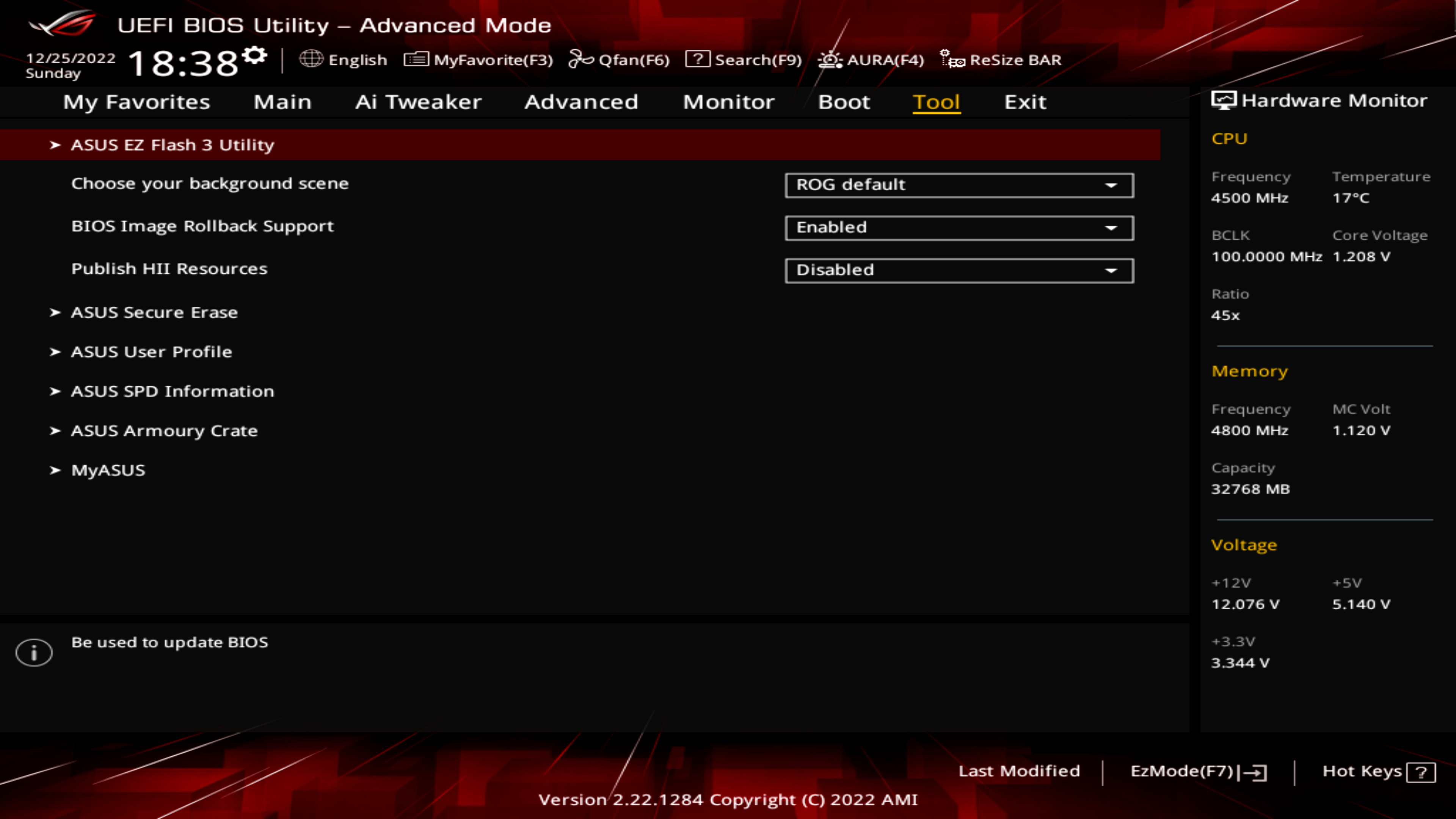

На вкладці Tool знаходяться фірмові технології ASUS.

ASUS ROG Strix B650-A Gaming WI-FI

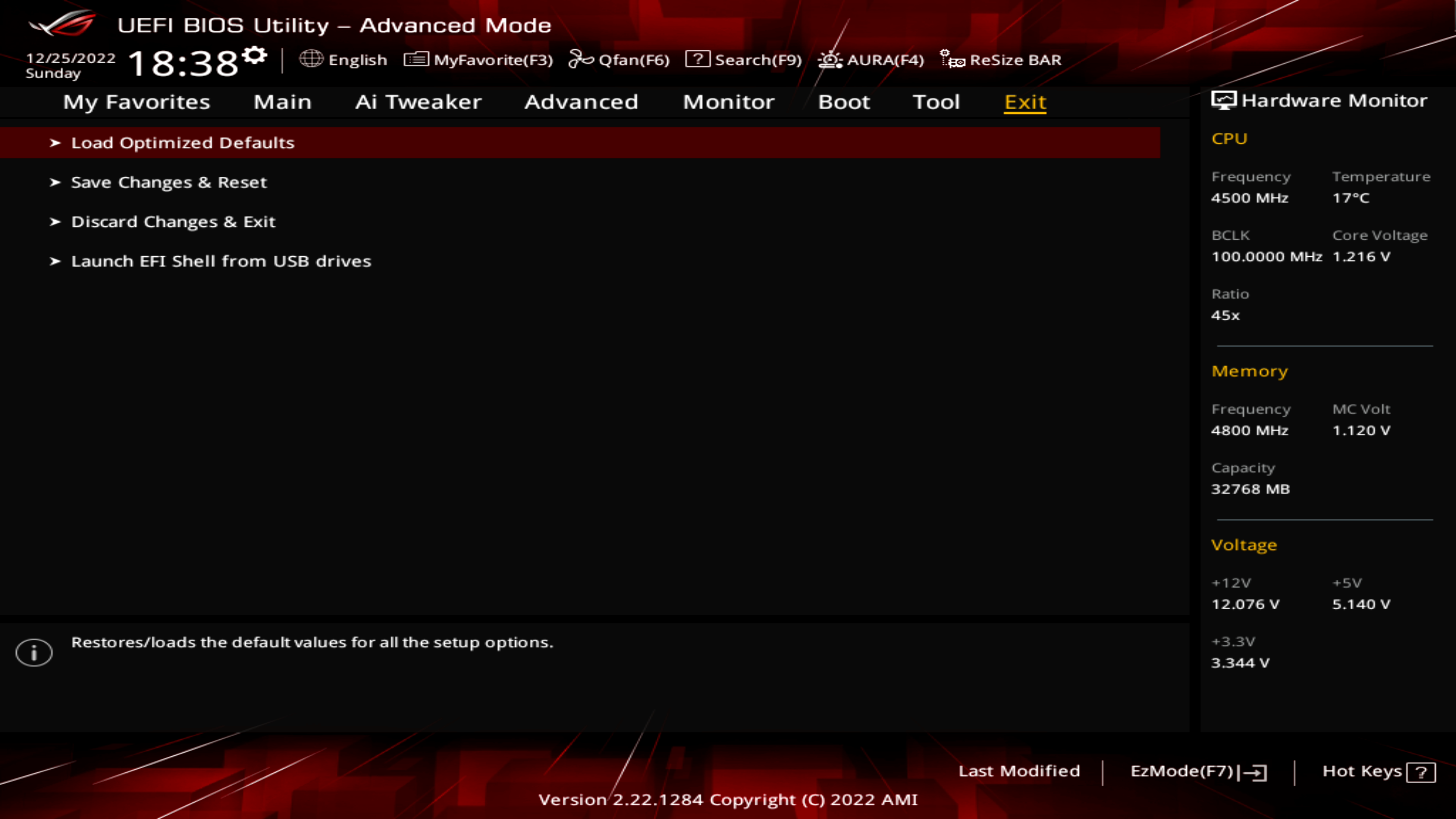

Вкладка Exit не потребує жодних коментарів.

ASUS ROG Strix B650-A Gaming WI-FI

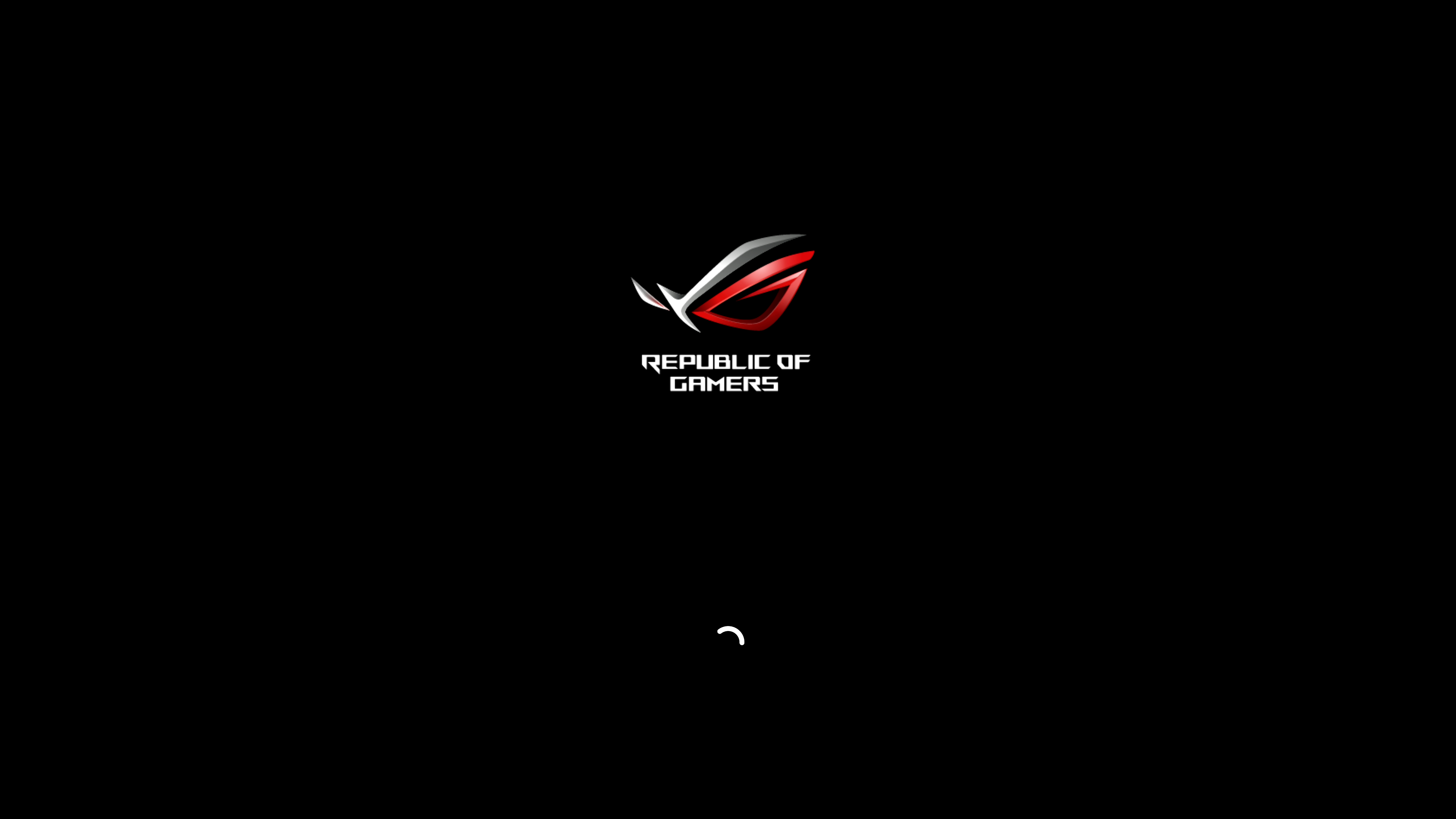

Логотип ROG під час завантаження системи.

ASUS ROG Strix B650-A Gaming WI-FI

Комплектне ПЗ

  Програмне забезпечення
Фірмове GameFirst VI, Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion + Sonic Radar III, Armoury Crate (AURA Creator, AURA Sync, Fan Xpert 4, Power Saving, Two-Way AI Noise Cancellation), AI Suite 3 (TPU, DIGI+ VRM, Turbo app, PC Cleaner), MyAsus
Додаткове AIDA64 Extreme, WinRAR, ROG CPU-Z, DTS Sound Unbound

Накопичувач з програмним забезпеченням та драйверами у комплекті відсутній.

Фірмове ПЗ ASUS вже чимало разів розбиралось на нашому ресурсі, тому лише декілька слів про нього. Armoury Crate — це центральний хаб пристроїв ASUS, завдяки якому всі продукти синхронізуються та управляються з єдиної консолі. Можливо оновлювати прошивки пристроїв, драйвери, керувати RGB, отримати зведення про різні вузли платформи, оптимізувати систему під виявлені ігри, створювати профілі для різних сценаріїв використання.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Ai Suite 3 призначений для тонкого налаштування материнської плати прямо з-під ОС. Тут можна запустити автоматичний розгін усієї платформи (подробиці про це у розділі тестування), перевизначити ліміти споживання, турборежими, енергоощадження. Якщо цього мало, то можна також індивідуально налаштувати частоти P/E-ядер процесора, кешу, напруги та іншого.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

GameFirst є інструментом, який покликаний «зменшити мережеву затримку, мінімізувати затримки в грі, а також створити найкраще мережеве середовище для гравців» за словами виробника.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Sonic Studio призначений для керування звуковим кодеком.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Тестовий стенд

Використовувалися такі компоненти:

  • процессор: AMD Ryzen 9 7950X;
  • система охолодження: контур СВО із чилером;
  • материнська плата: ASUS ROG Strix B650-A Gaming WI-FI (UEFI 0823, AGESA 1.0.0.3 Patch A+D);
  • пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
  • відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
  • системний накопичувач: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 22H2 x64 (22621.963), актуальні оновлення на момент середини грудня 2022 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.

Замість стандартної рамки сокета під час тестування використовувалася Thermalright AM5 Secure Frame.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Методика тестування та розгін

Управління обертами вентилятора — автоматичне. В ці складні часи було неможливо утримувати чітку температуру у приміщенні, під час тестування діапазон був ~14–20 градусів за Цельсієм. Показники температур бралися з моніторингу HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Під час фіксації температур материнська плата або була 30 хвилин без навантаження, або 30 хвилин з ним. Вимір енергоспоживання платформи проводився за допомогою енергометра Feron TM55 та електролічильника протягом 30 хвилин у режимі навантаження (забіг LinX) та без нього. Частотний потенціал ключових вузлів досліджувався кроками напруг 0,025 В, стабільність системи перевірялася комплексом навантажень у вигляді LinX (problem size 28432, 10 ітерацій), а також проходженням Y-cruncher на пресеті Pi-2,5b. Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне, те саме стосується ігор. В них відбувався запис телеметрії (1% low fps + Average fps) за допомогою Riva Tuner Statistics Server. CS:GO (налаштування якості — мінімальні) — тест на мапі майстерні FPS Benchmark від початку сцени бенчмарку до третього звукового сигналу на чорному екрані. Інші ігри тестувались на заводських пресетах мінімальної якості на стандартних бенчмарках.

Тестування

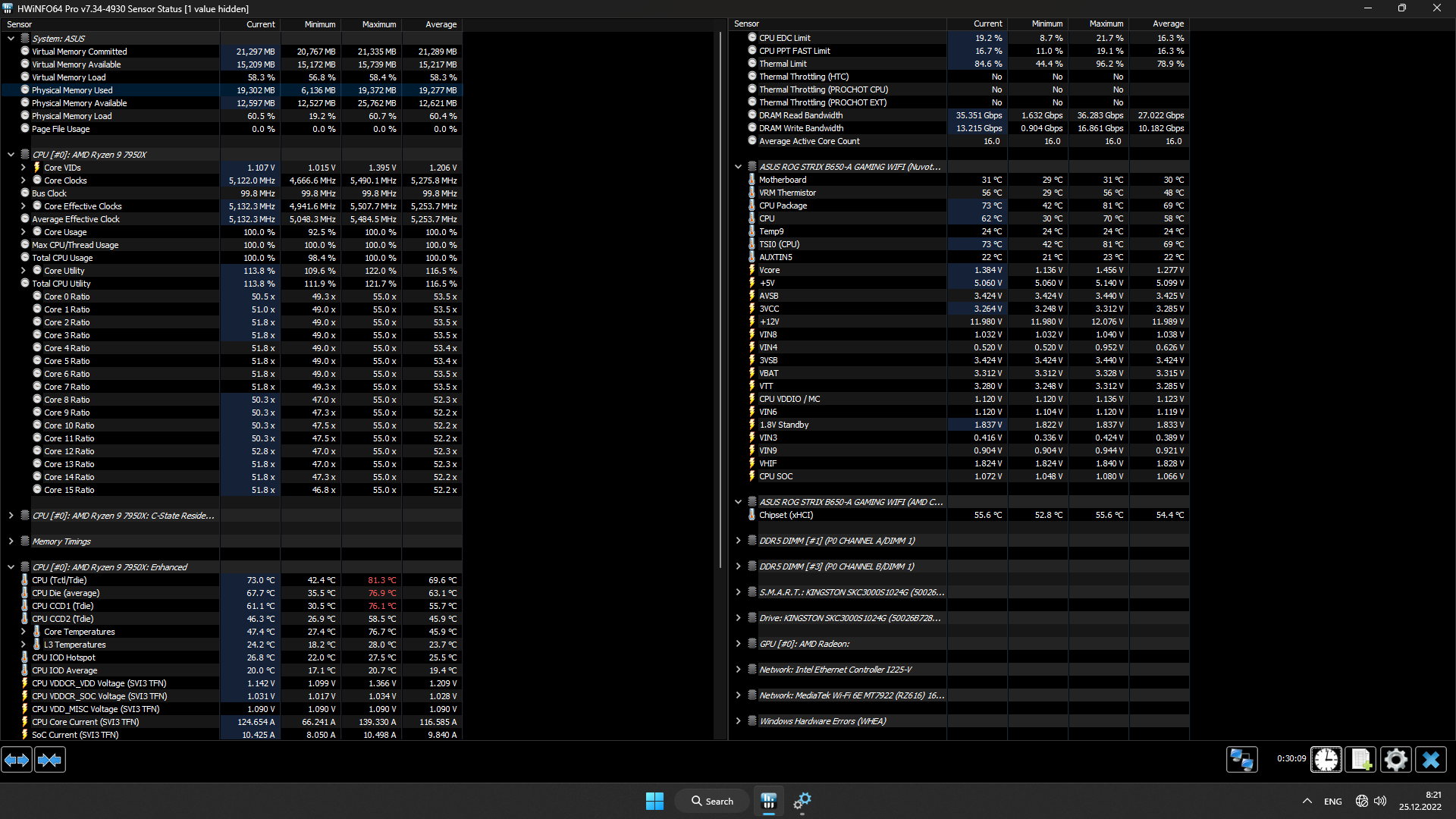

Автоматичний режим просто неймовірно жадібний і вичавлює абсолютний максимум з процесора. З одного боку це дуже добре для кінцевого споживача, адже система завжди буде працювати на максимумі можливостей у конкретних ситуаціях, але є і негативні сторони. Наприклад, дуже великі стрибки температур за короткий проміжок часу, що призводить до розкручування вентилятора процесорного кулера на максимум. Це можна вирішити або налаштуванням кривої обертів вентилятора, або задіяти опцію ліміту TDP, або нещадно віднестись до процесора, прибрав тротлінг (доречі, можна встановити межу 255 градусів за Цельсієм, мабуть, не треба нічого казати про плавлення індієвого припою під кришкою процесора). Чилер забезпечив автоматиці можливість видавлювати до 5,5 ГГц частоти процесора на окремих ядрах. Середня частота за 30 хвилин навантаження LinX склала 5275 МГц на всіх ядрах. FCLK була 1800 МГц.

ASUS ROG Strix B650-A Gaming WI-FI

Під час геймінгу процесор розганяється до тих самих 5,5 ГГц за окремими ядрами коли це потрібно.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Принцип «все вже розігнано виробниками» частково працює і в цьому випадку.

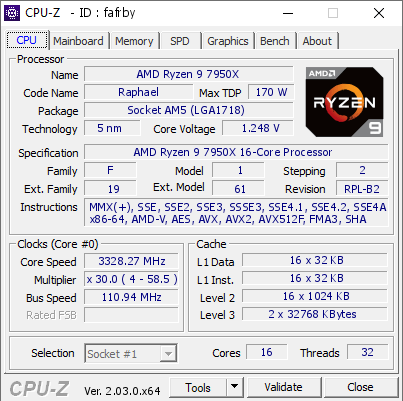

Традиційно почнемо з оверклокінгу BCLK. Плата без проблем може підкорити частоту 110,94 МГц (валідація присутня), далі система вже не може пройти POST.

ASUS ROG Strix B650-A Gaming WI-FI

Це більш ніж достатньо для тонкого налаштування пам’яті у спробах пробити заповітні 6400 МГц. Доречі про це, материнська плата (а може і конкретний екземпляр процесора) не полюбляють частоти вище за 6000 МГц (XMP профіль CL40-40-40-80 працює без проблем, але якісно розігнати пам’ять не виходить), тому було прийнято рішення віддати перевагу оптимізованому режиму 5600 МГц з таймінгами CL32-38-38-32.

Щодо знаменитих довгих завантажень POST — це вже не актуально. Перший старт займає приблизно одну хвилину, всі послідовні не затягуються довше типових 10–20 секунд.

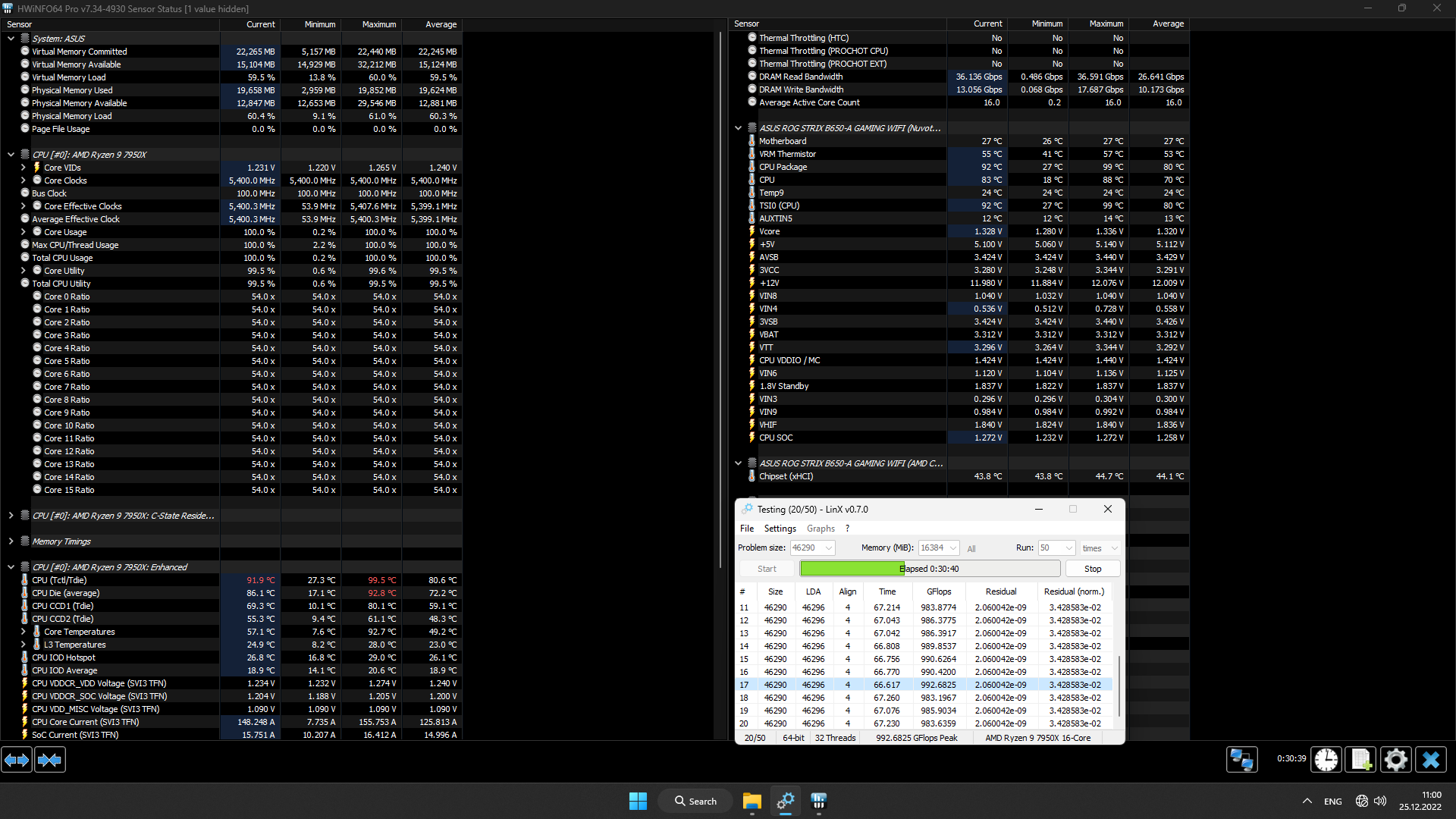

Процесор можна розігнати до 5,4 ГГц за всіма ядрами з напругою 1,275 В та LLC2. Максимальний LLC за логікою ASUS традиційно подає напругу «з запасом», але тут це було аж цілих 0,1 В зверху, що занадто для флагмана Ryzen 9 7950X! LLC3 повинен був давати рівну напругу, але була присутня перенапруга близько ~0,025 В. За логікою краще було зупинись вже на LLC2 та отримувати невеликий VDDROP без перенапруг. VRM цього майже не відчув. Схоже практика довела, що стандартна логіка LLC1–LLC8 не розповсюджується на стиснуту LLC1–LLC4. Дільник UCLK:MEM мав співвідношення 1:1, FCLK дорівнювало 2200 МГц.

ASUS ROG Strix B650-A Gaming WI-FI

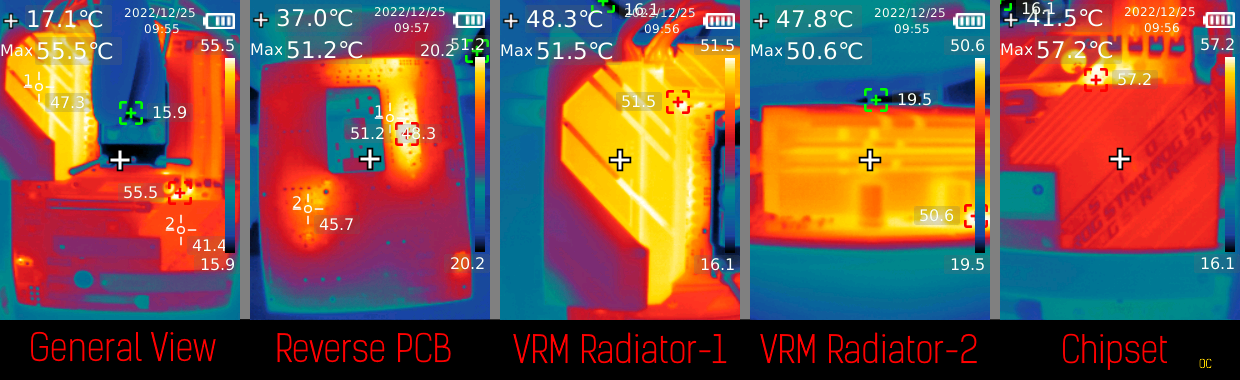

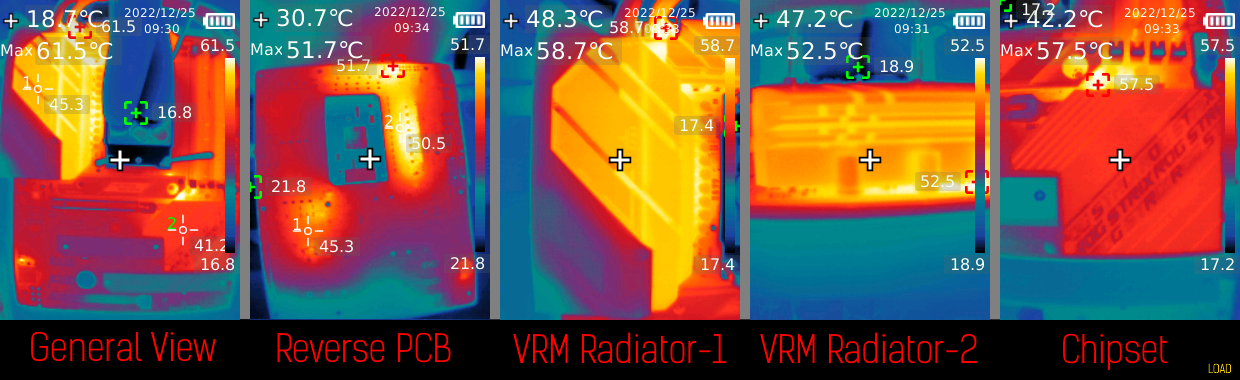

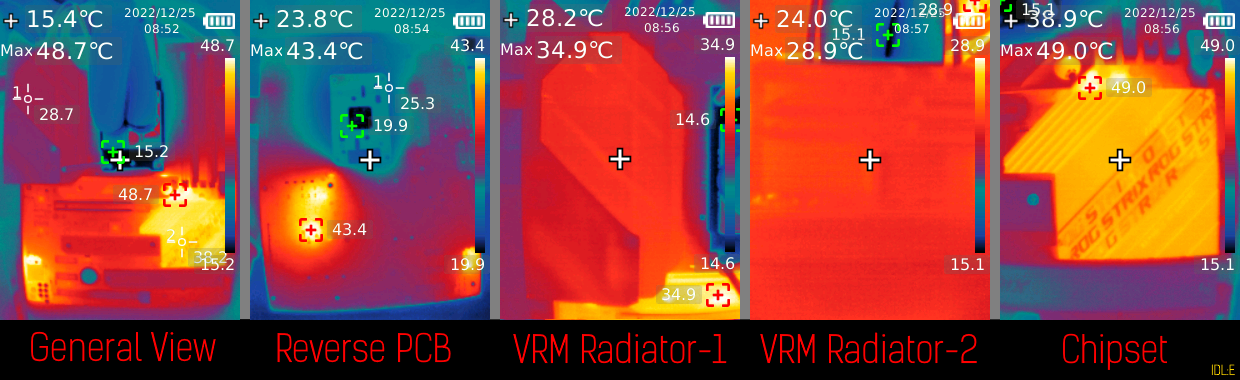

Тепер термофото у різних режимах: без навантаження, навантаження на автоматиці, навантаження в розгоні:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Елемент біля процесорного сокета та радіатора M.2, що помітно нагрівається на знімках, — це редрайвер PCI-E 5.0 (Phison PS7101-51).

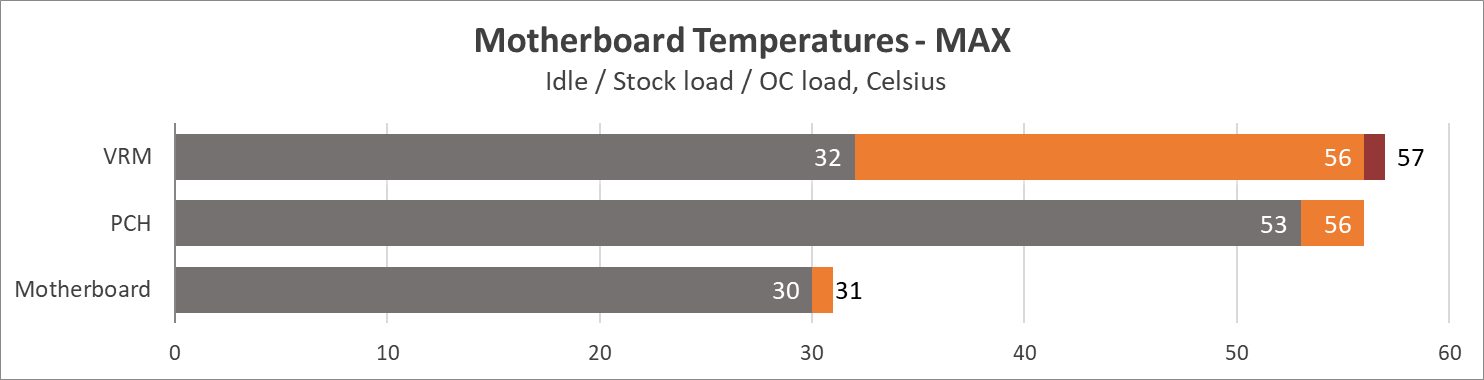

Температури ключових вузлів:

ASUS ROG Strix B650-A Gaming WI-FI

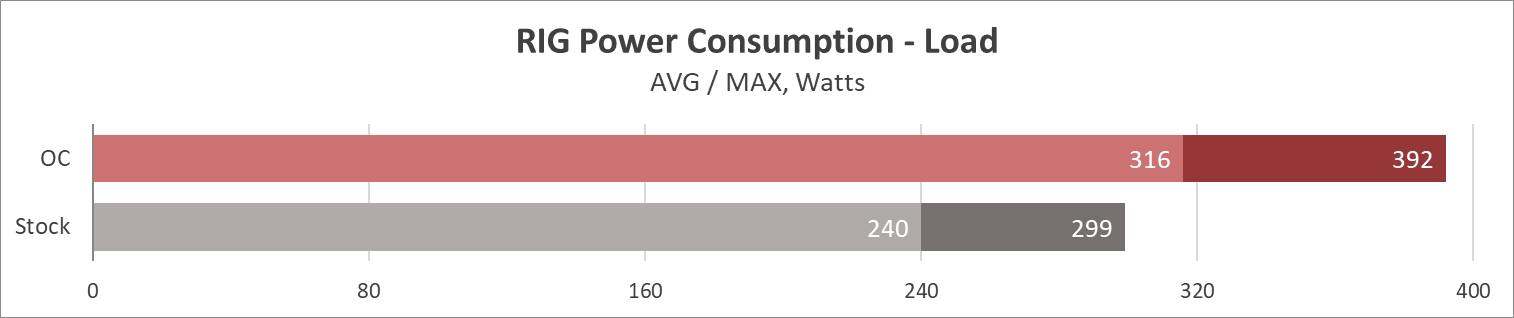

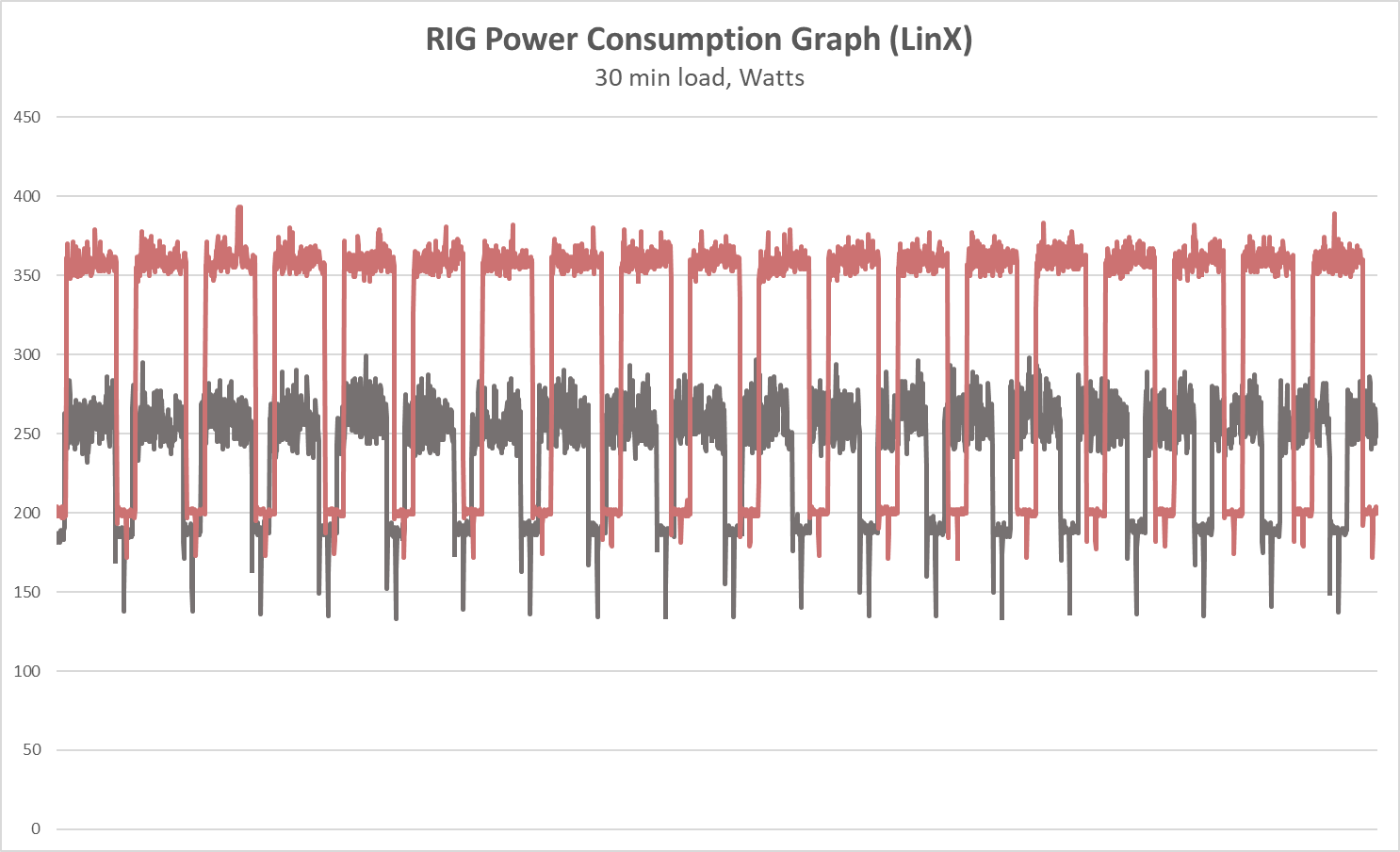

В плані енергоспоживання платформа знаходиться на рівні Alder Lake та Raptor Lake:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

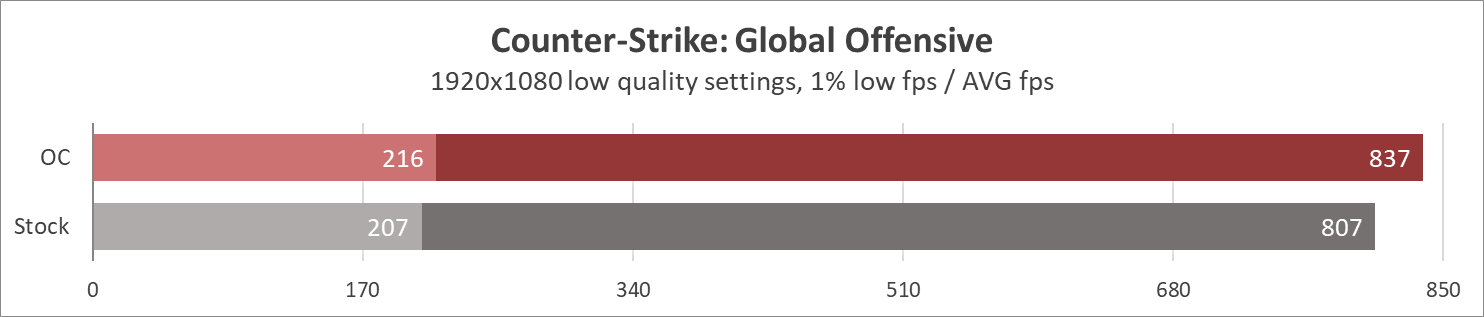

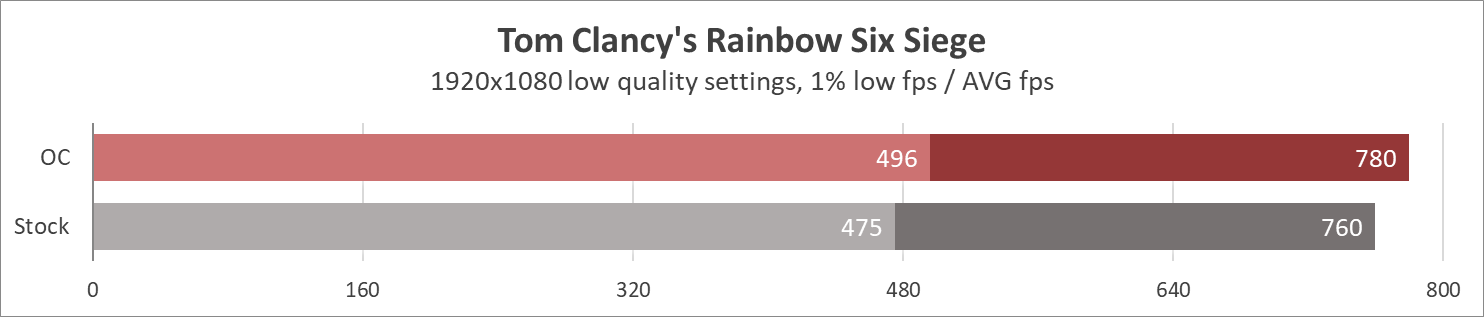

Показники в іграх:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Навіть автоматичного режиму більш ніж достатньо для екранів з частотою оновлення 240 Гц, тонке налаштування забезпечує приріст до 7%, та ~5% в середньому.

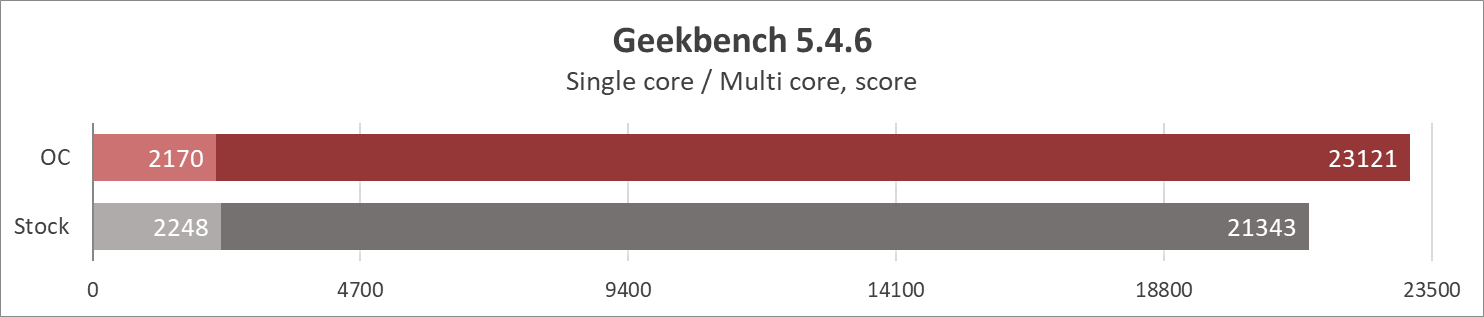

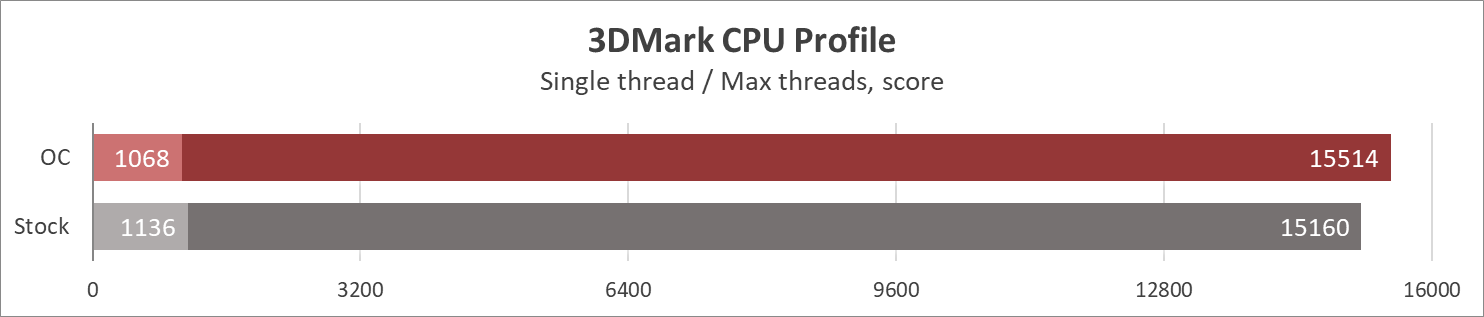

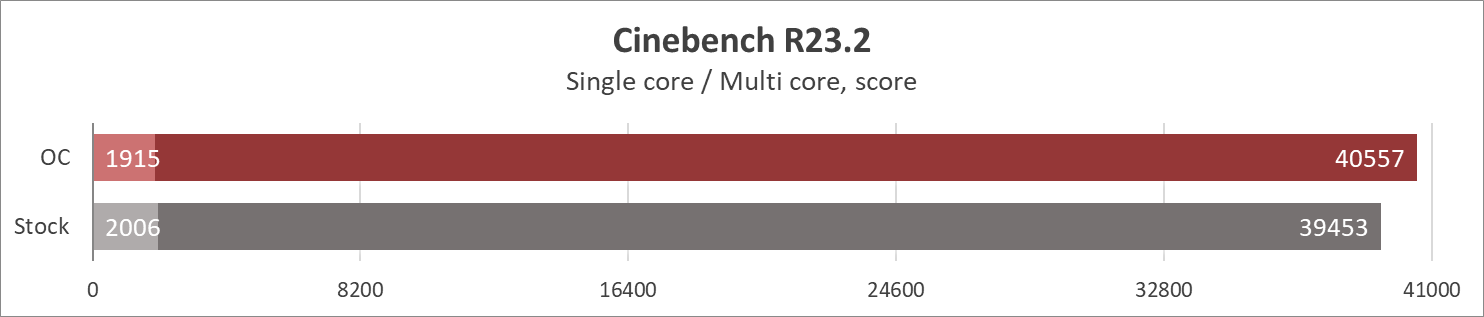

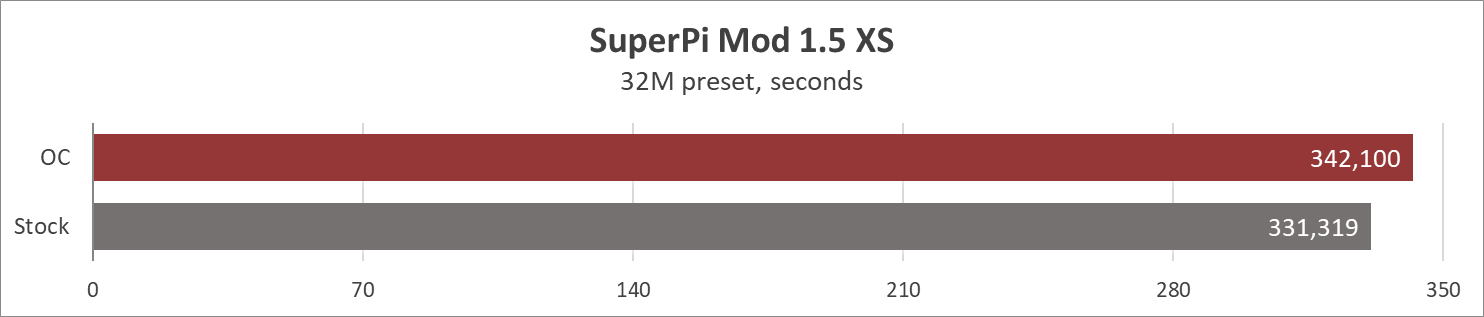

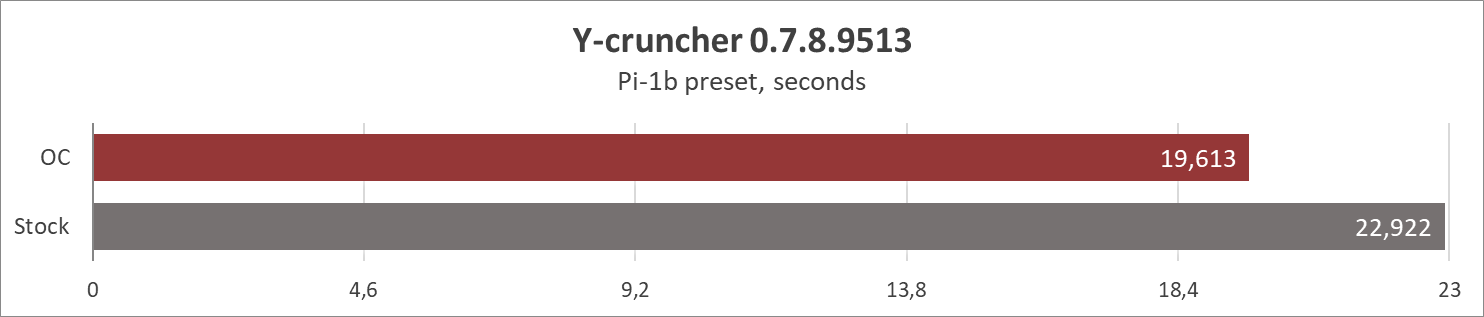

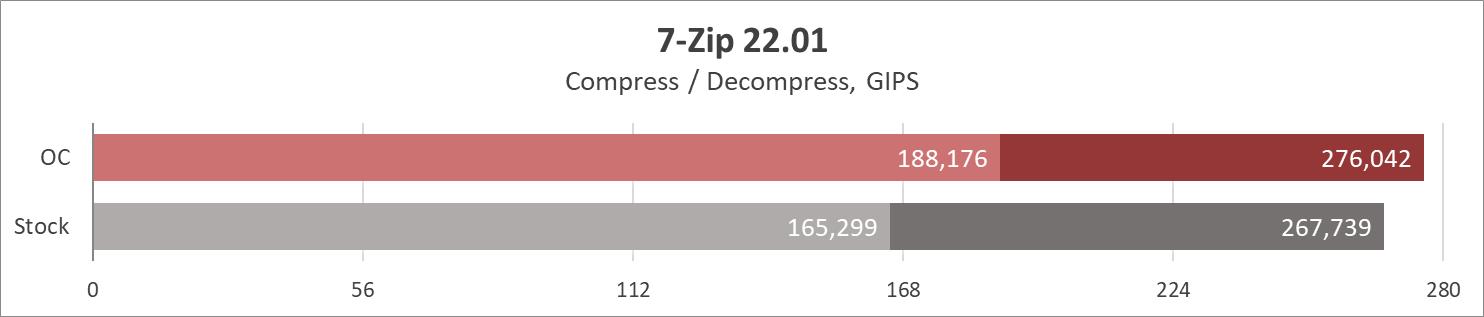

Показники в бенчмарках:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Оверклокерські заходи сприяють росту продуктивності максимально до 14%, а в середньому до ~7%.

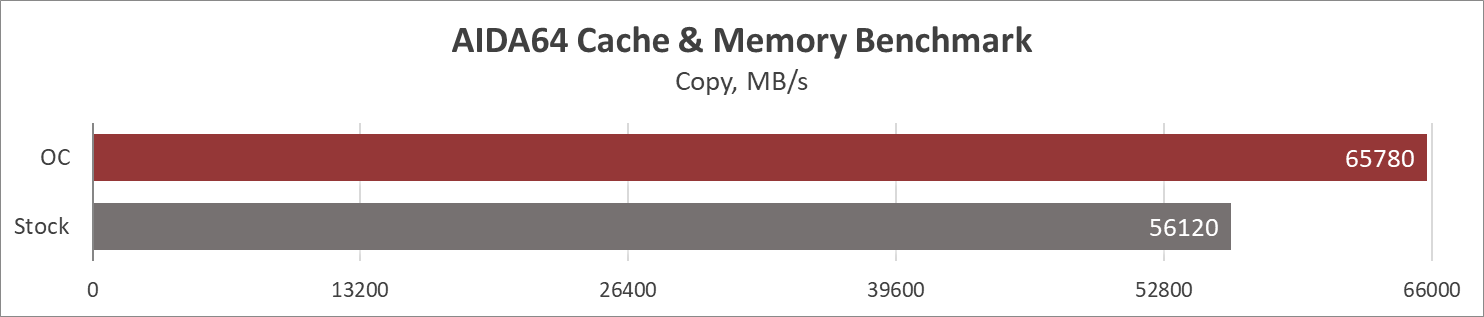

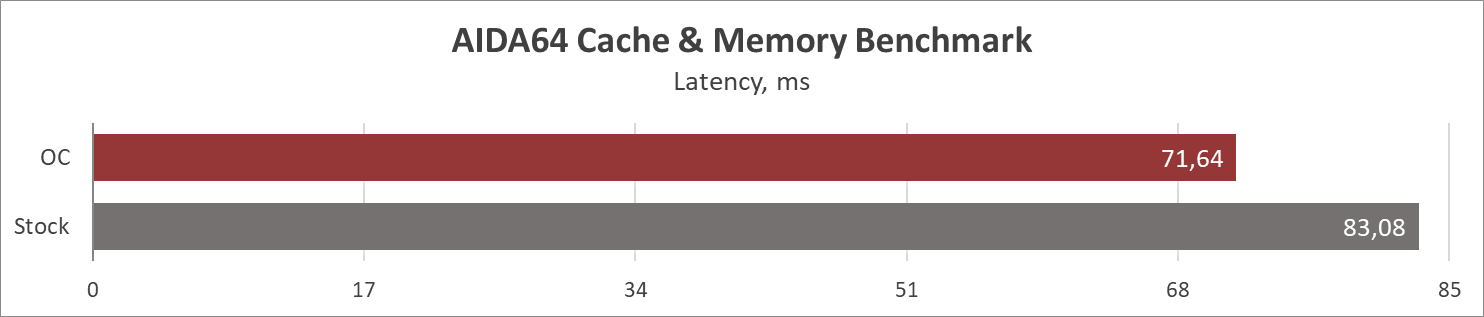

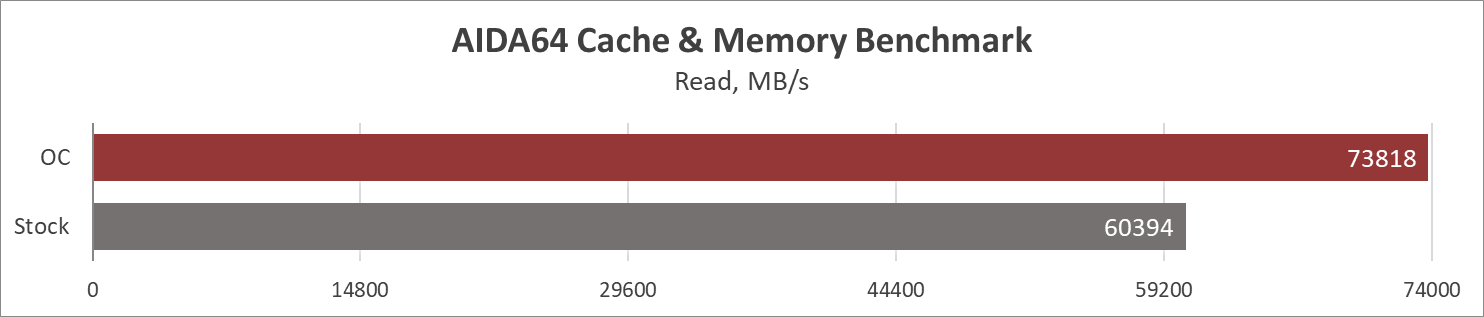

Швидкості пам’яті:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

На фоні заводських налаштувань вдалось вибити комплексний приріст у розмірі ~18%

Висновки

До мінусів ASUS ROG Strix B650-A Gaming WI-FI можна віднести хіба що дефіцит ліній PCI-E у випадку слота розширення PCI-E x16@x4 та одного з M.2, бо одночасно з них працювати може тільки щось одне. Користувачу під час покупки також треба звернути увагу на S/PDIF як опцію у вигляді контактів на материнській платі.

Усе інше залишило після себе позитивні враження. Радісно бачити такі корисні дрібниці, як кнопка звільнення відеокарти, та наявність окремої термопрокладки для охолодження накопичувачів M.2. Цю практику треба перейняти й іншим, адже встановлені термопрокладки з великою радістю збирають на себе пил та бруд, а в деяких випадках можуть і «потекти», навіть якщо вони й не використовуються. Ентузіасти та оверклокери теж не будуть розчаровані, адже навіть Ryzen 9 7950X успішно піддався розгону до 5,4 ГГц по всім ядрам, і не спровокував «локальний блекаут» у процесі тестування! Завдяки цьому платформа отримала сумарний приріст продуктивності в усіх задачах майже до 10%. Актуальні інтерфейси на кшталт PCI-E 5.0 для накопичувача, Wi-Fi 6, USB 3.2 2x2, 2.5G Ethernet гарантують запас міцності на довгі роки (звичайно, якщо AMD буде використовувати стратегію схожу з циклом життя AM4).

ASUS ROG Strix B650-A Gaming WI-FI чудово підійде для фанових систем у білих, або світлих кольорах на передовому залізяччі під прапором AMD. Ну і звичайно це стане файним варіантом для продуктивних робочих або геймерських ПК середнього та високого класу, в залежності від процесора, що використовується.
