Виробник заявляє, що ця плата «розроблена для геймерів зі стабільною, міцною, збери-собі-сам основою для власних збірок». Наче доволі типово й нічого особливого? Але то є лише презентація продукту, вона ніщо не значить для раціональних користувачів, які завжди були цільовою аудиторією виробів цієї серії. Вирішує ціна/якість, однак в цій же серії присутній варіант на старшому чипсеті AMD X870, який підозріло схожий на сьогоднішню героїню огляду.
Тож що все ж таки перед нами? Тінь MAG X870 TOMAHAWK WIFI, у якої прибрали USB4, POST-дисплей й поставили простіший чипсет? Чи все ж таки це лише зовнішність і нас очікує зовсім інший досвід? Розберемося з цими питаннями впродовж тестування.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | MAG B850 TOMAHAWK MAX WIFI |
| Чипсет | AMD B850 |
| Процесорний роз'єм | Socket AM5 (LGA 1718) |
| Процесори | AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 256 ГБ: 4800–5600 МГц, 5800–8400+ (OC) МГц |
| Слоти PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x1) — B850 1 x PCI Express 4.0 x16 (x4) — B850 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2280/22110) — CPU 1 x PCI Express 5.0 x4 M.2_2 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x2 M.2_3 (Key M, 2260/2280) — B850 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280) — B850 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin (9x 4pin з урахуванням використання пропрієтарного EZ Conn-Header V2) |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 1 (Type A), 2 x USB 3.2 Gen 2 (Type A), 3 x USB 3.2 Gen 2 (Type C), 4 x USB 2.0 |
| Контактні групи: 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (B850) |
| RAID | 0, 1, 10 (PCIe) |
| Вбудований звук | Realtek ALC4080 |
| S/PDIF | + |
| Мережеві можливості | Дротова: 1 x Realtek RTL8126VB (5G Ethernet) |
| Бездротова: Qualcomm FastConnect 7800 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | EZ PCIe Release, 5G Network Solution, EZ M.2 Shield Frozr II, Lightning Gen 5, Quadruple M.2 Connectors, Extended Heatsink Design, Wi-Fi 7, Core Boost, Audio Boost 5 |
| Вартість, грн | 12 299 |
До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. Слот M2_3 фізично оперує лише x2 лініями. Одночасне використання M2_3 й останнього слоту PCIe призведе до перемикання цього слоту в режим x2. Слід пам’ятати про стандартні обмеження при роботі з APU 8000 серії, наприклад, відсутність підтримки PCIe 5.0.
Комплект постачання
Плата потрапляє в руки користувача в коробці середніх розмірів, що має фірмову поліграфію серії MSI Arsenal Gaming.
Зворотна сторона коробки стандартна, як і у більшості інших продуктів виробника. Тут можна знайти ключову інформацію, зображення самої плати, а також технічні характеристики.

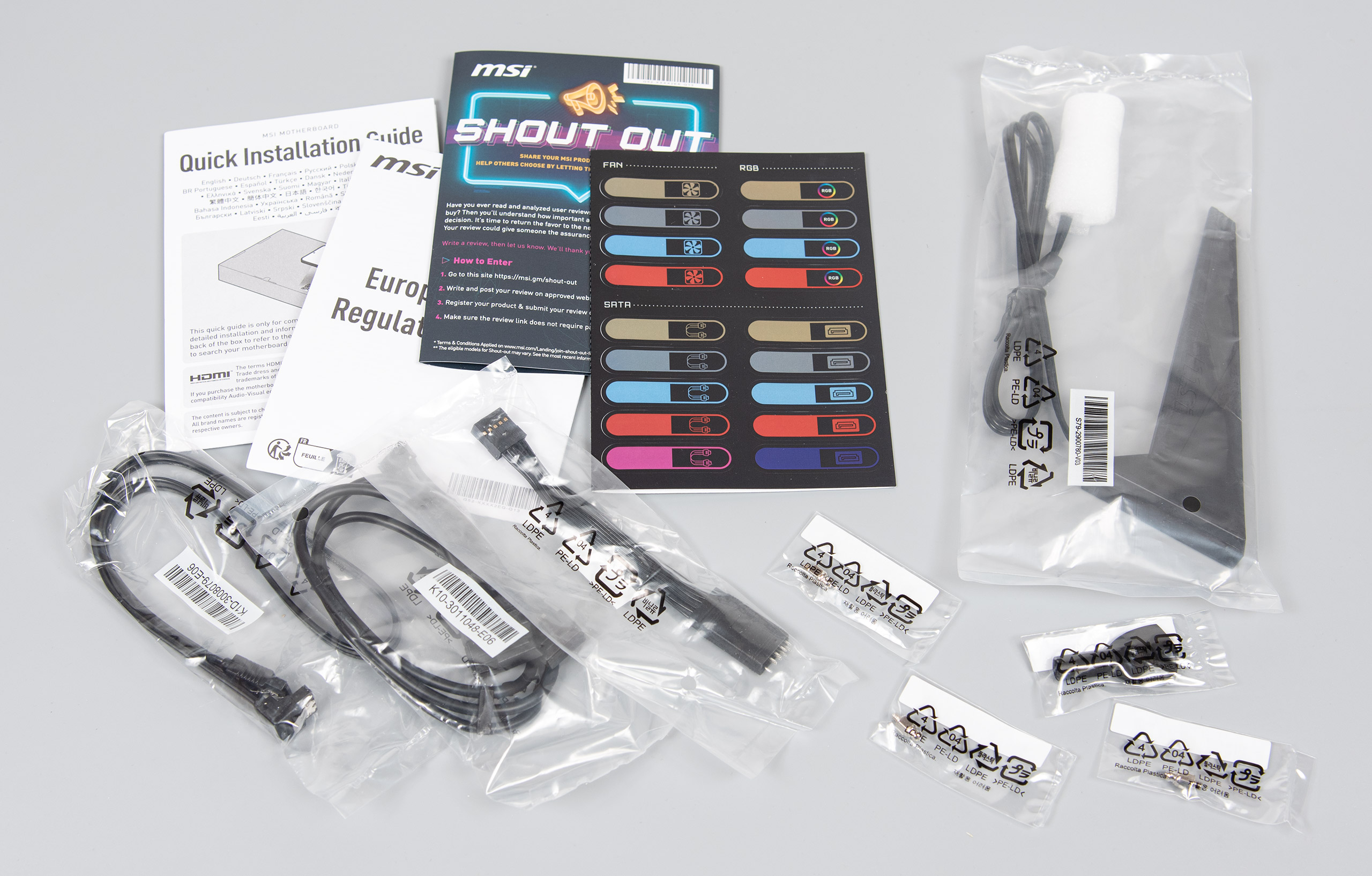

Комплектація:
- інструкція швидкого початку, гарантія та інше;
- комплект наліпок;
- болти та стійки M.2 з ключем для їх монтажу/демонтажу;
- кабель-подовжувач FRONT_PANEL;
- зовнішня EZ Wi-Fi антена з магнітною платформою;
- EZ Conn-cable V2 для підключення вентиляторів RGB LED;
- один кутовий SATA-кабель з металевими клямками.
Зовнішній вигляд

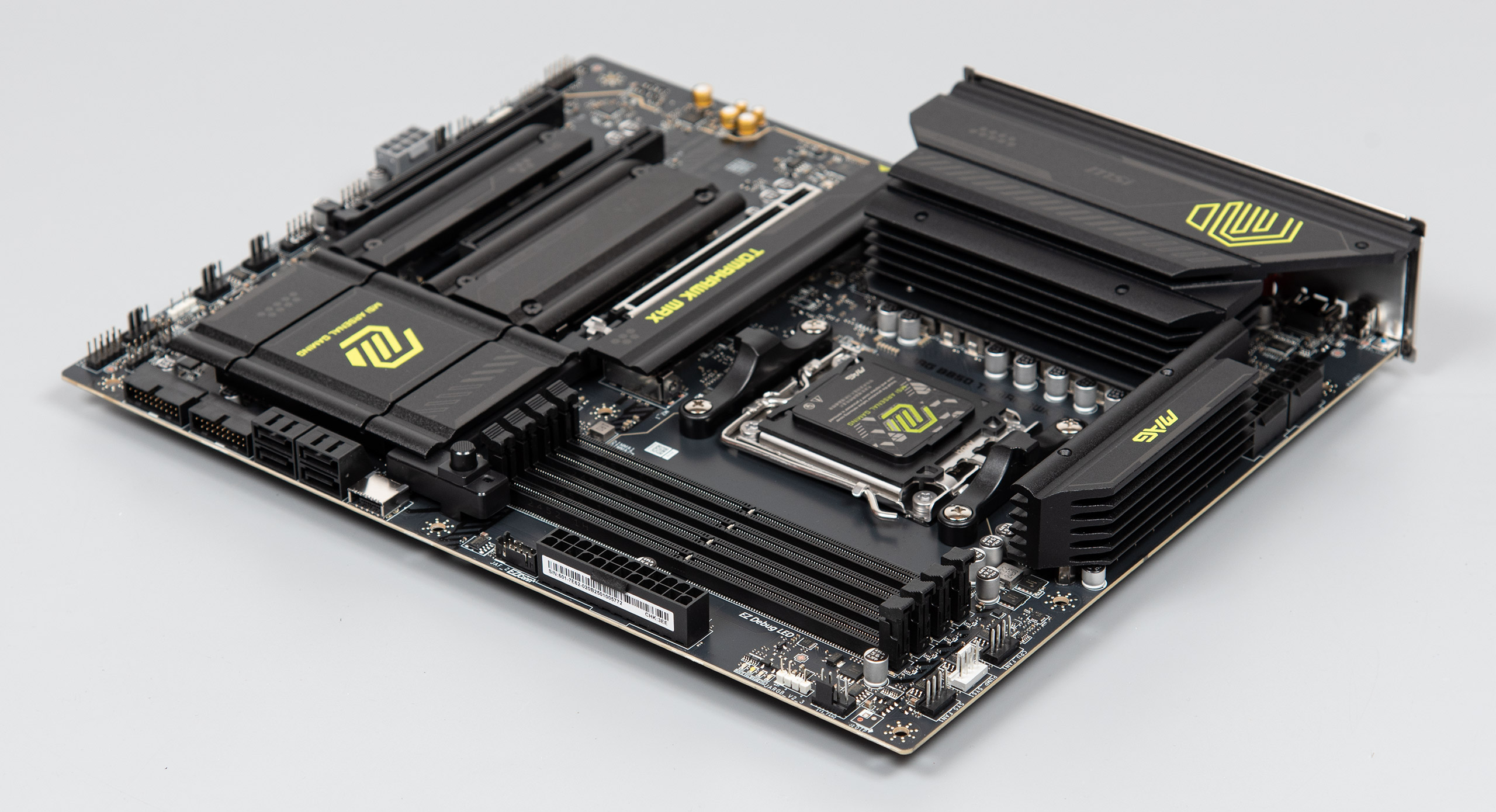

Типовий «Томагавк», а якщо в деталях, то це значить мінімалістична гама темних відтінків з лаймовим кольором акценту. Частина текстоліту накрита різноманітними додатковими радіаторами. Інтегрована підсвітка RGB відсутня, але ніщо не заважає користувачу залучити присутні LED RGB Header для власних рішень.

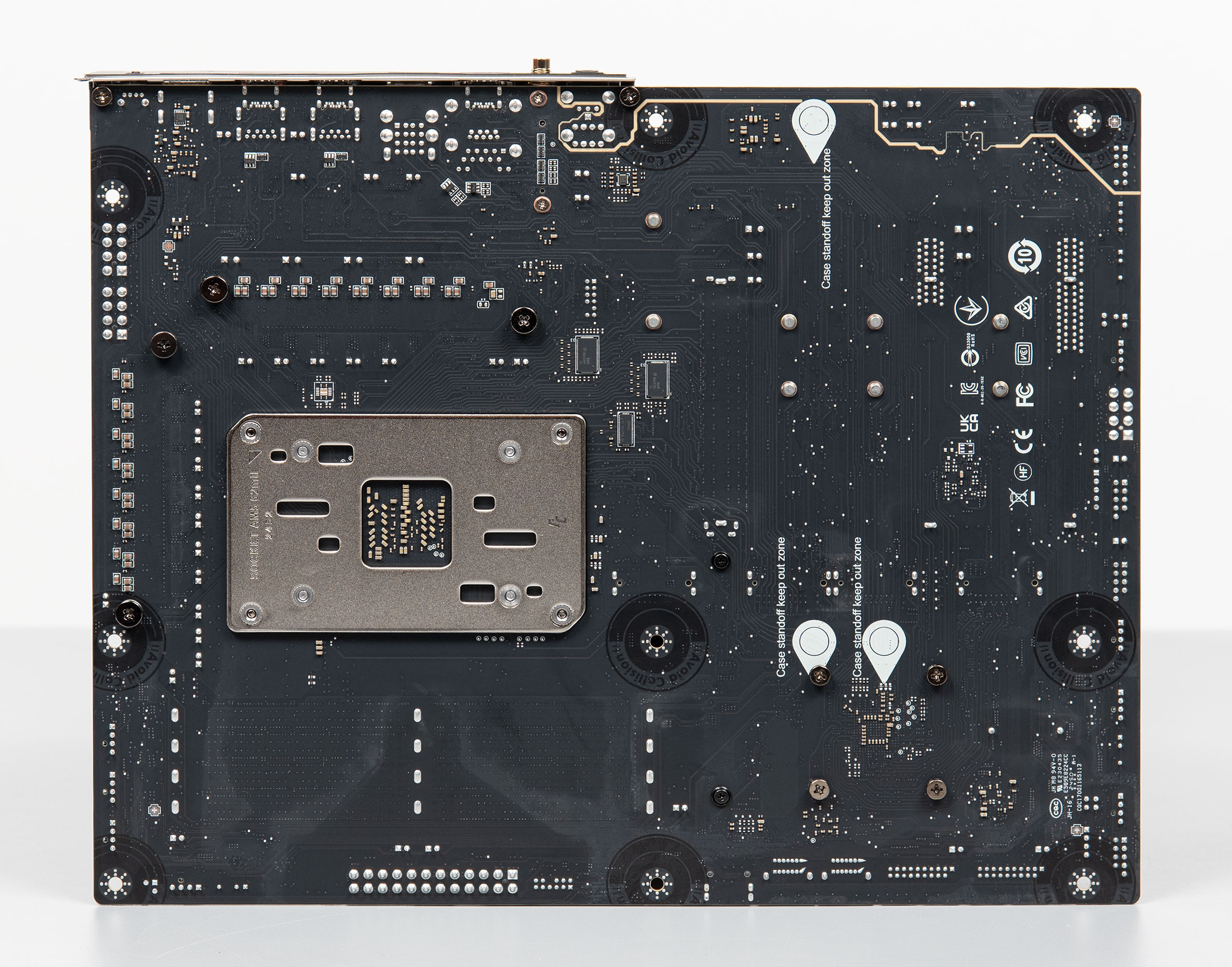

Зворотна сторона не примітна нічим особливим.

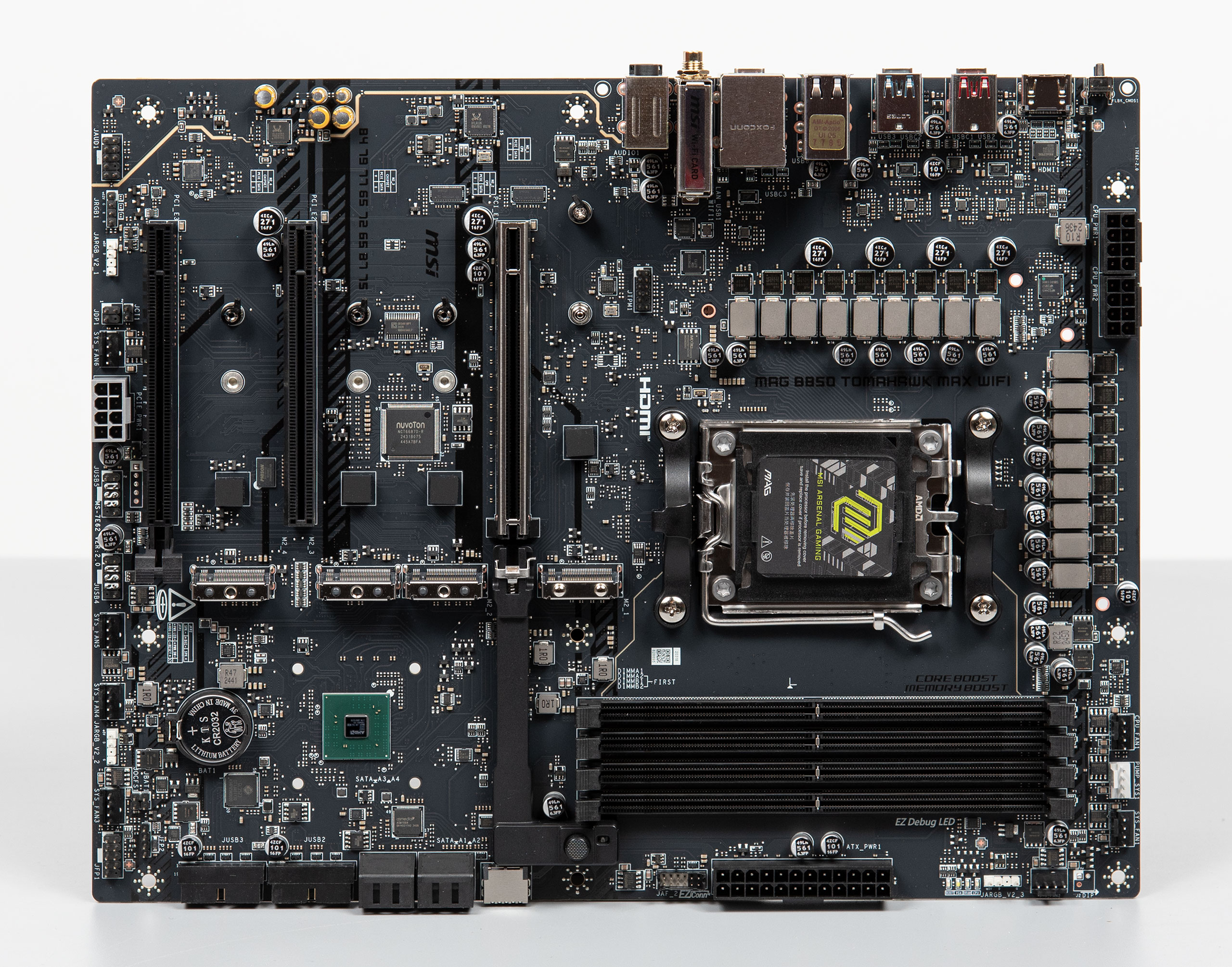

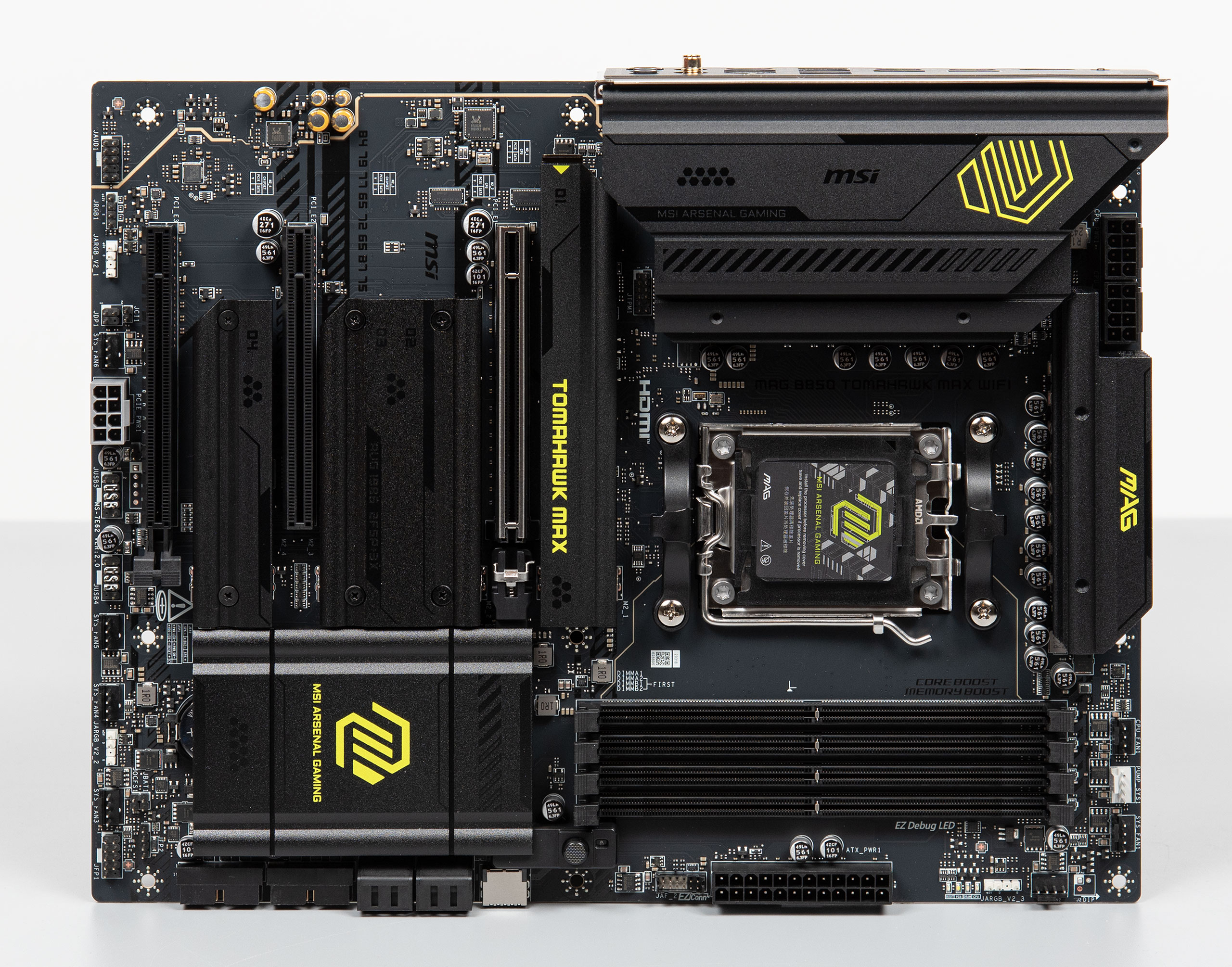

Фотографія материнської плати без зайвостей:
Улюблена оверклокерська зона, вона ж VRM, накрита двома радіаторами, один з яких розширено до зони I/O. Обидва радіатори фіксуються на два гвинти кожен і контактують з силовими елементами через термопрокладки.

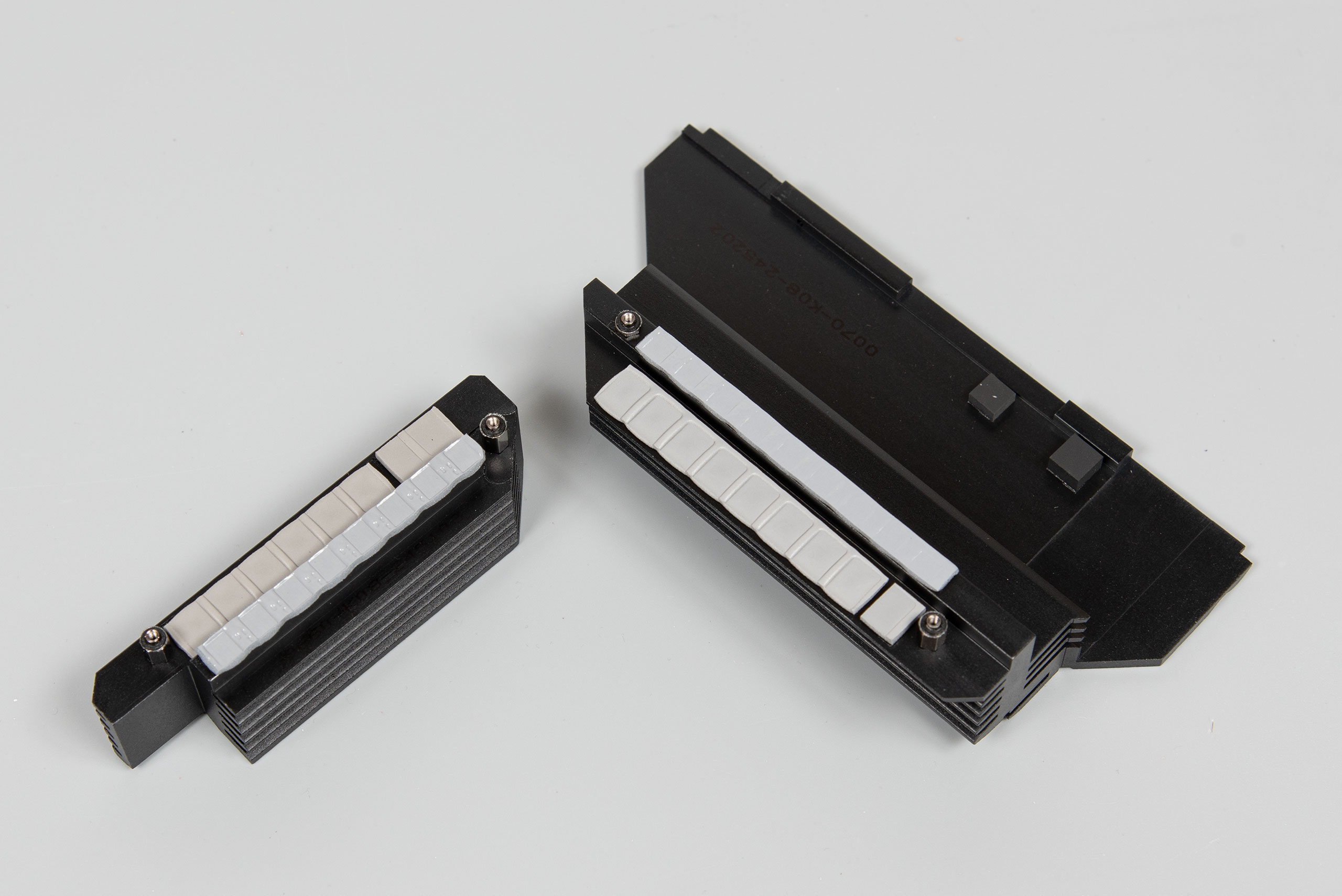

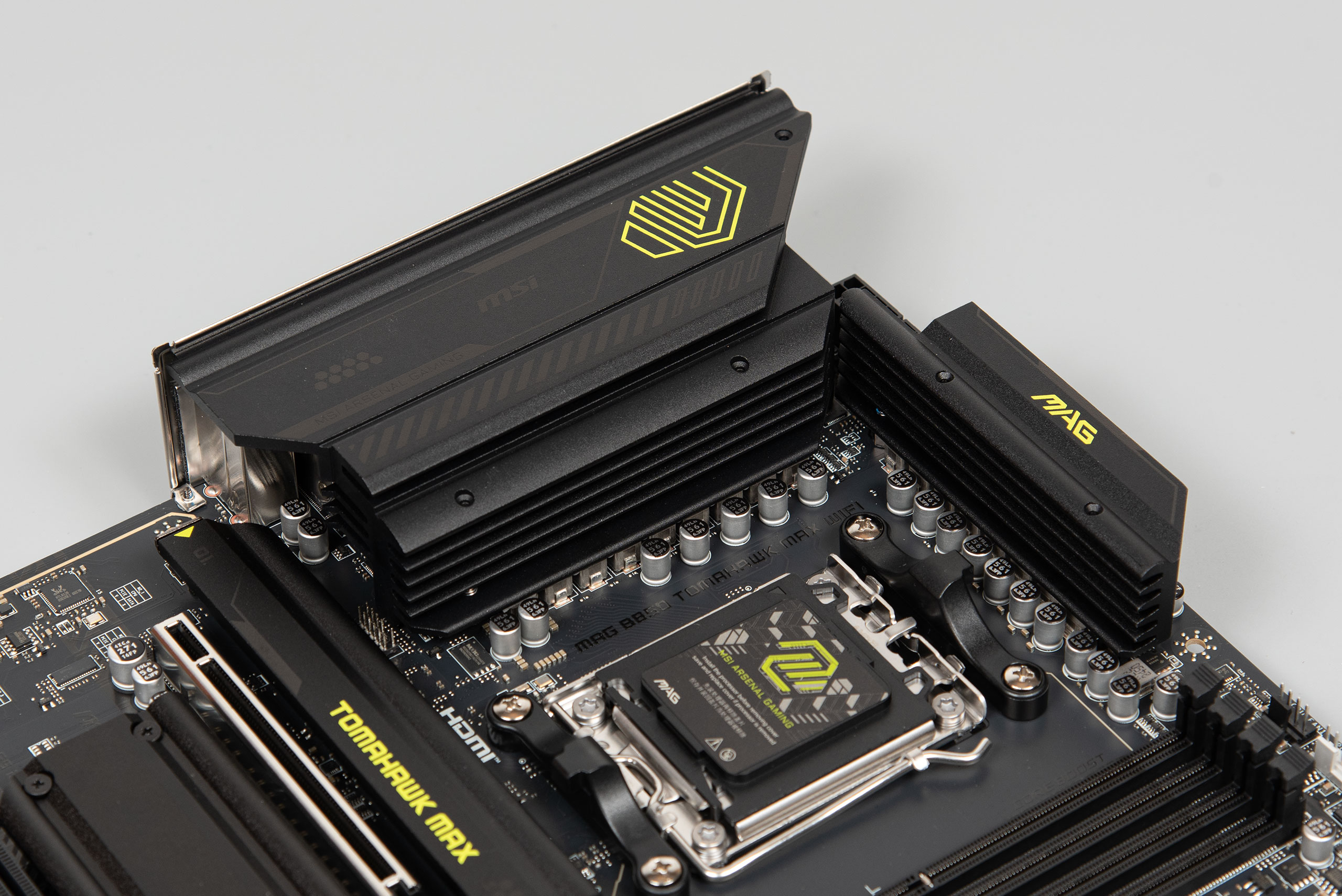

А так виглядають радіатори цієї зони в розборі:
VRM виконано за схемою 14+2+1 (VCORE + SOC + MISC). За керування процесорною групою відповідає ШІМ-контролер Monolithic Power Systems MP2857, вона набрана 14 силовими елементами MP87670, що розраховані на 70 А (виробник заявляє 80 А). Ще два таких же силових елементи призначені для SoC, а керує ними вже ШІМ-контролер Richtek Technology RT3672EE. Для MISC виділено один силовий елемент Alpha and Omega Semiconductor AOZ5516QI, який розраховано на 55 А. Живлення процесора подається через два конектори EPS12V.

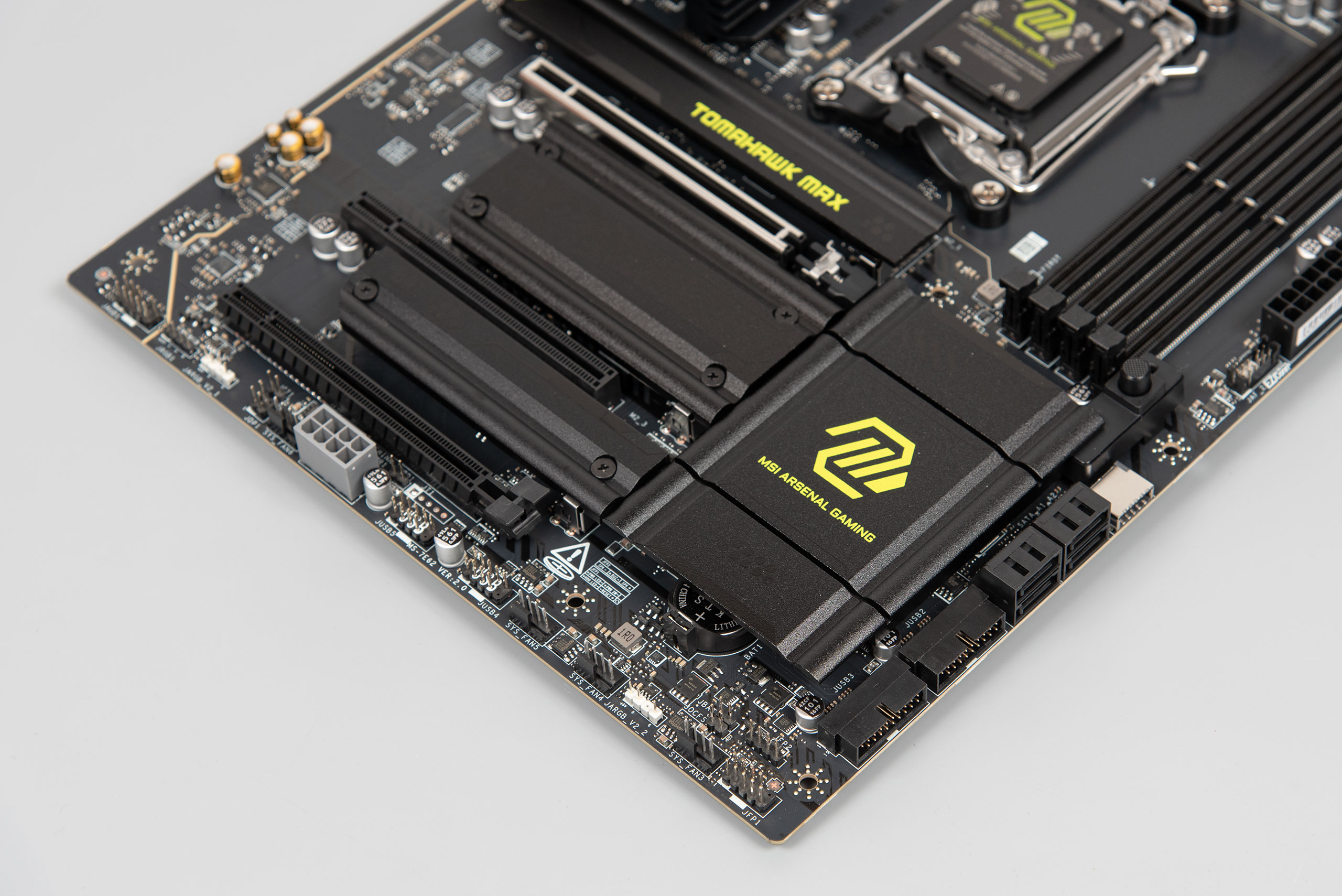

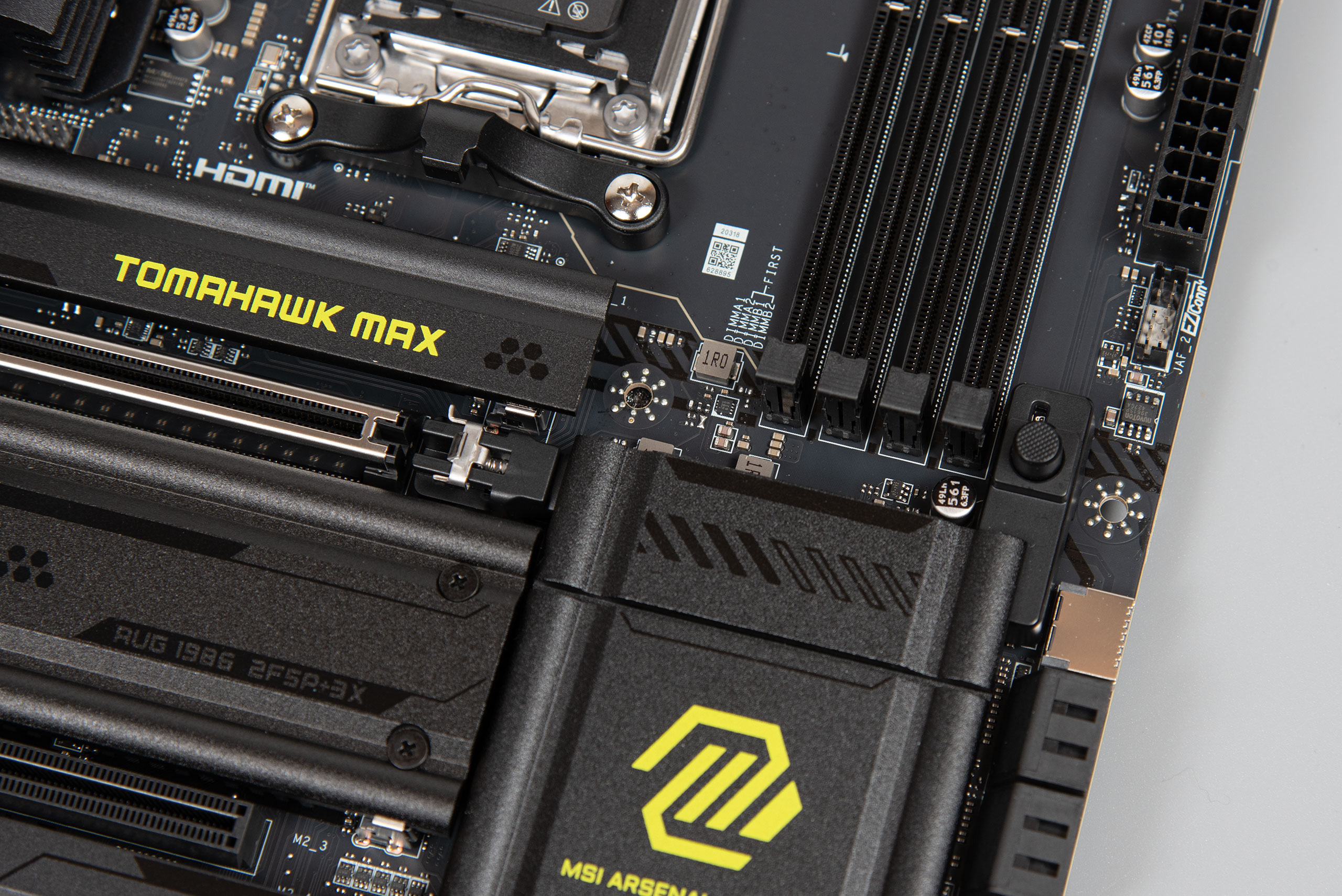

Чипсет розташовано в традиційному місці праворуч знизу, за його охолодження відповідає довгий радіатор, що фіксується на чотири гвинти й контактує з кристалом через термопрокладку.
Трохи вище розташовано механізм EZ PCIe Release, призначений для швидкого блокування/розблокування головного слота розширення PCIe 5.0. Механізм має два стани: розблокований і заблокований. Коли треба встановити відеокарту користувач натискає кнопку, розблоковуючи слот, вставляє відеокарту і, відповідно, натискає ще раз для його блокування. Процедуру завершено.
Аудіозона має свою власну відокремлену від основної частини текстоліту зону. Виробник використовує аудіокодек Realtek ALC4080.

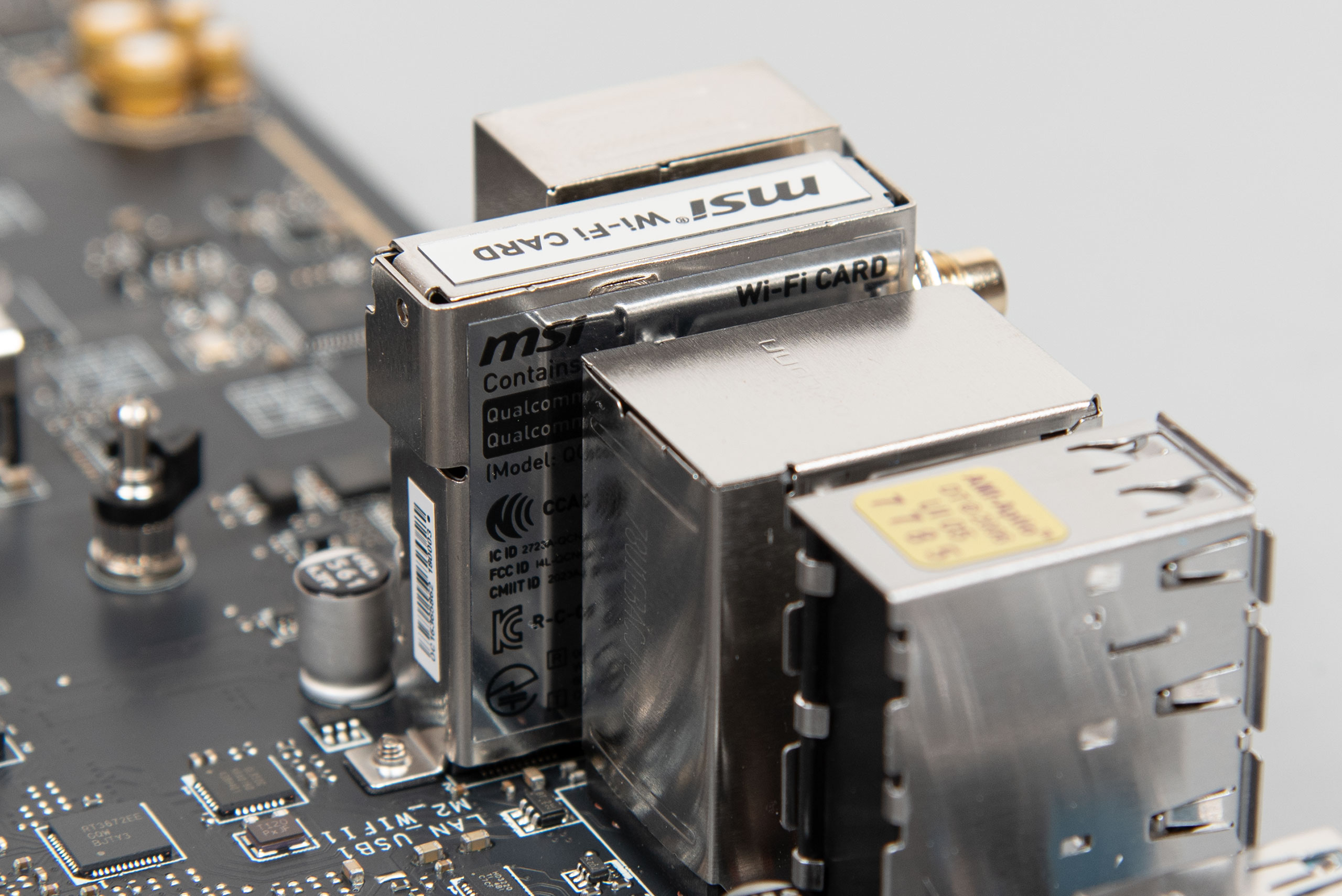

Бездротова мережа традиційно працює на базі попередньо встановленого модуля M.2 key E, що несе в собі модуль Qualcomm FastConnect 7800. Він забезпечує підтримку Wi-Fi 7, а також Bluetooth 5.4. Дротове підключення 5G Ethernet працює на мережевій карті Realtek RTL8126VB.
Повертаємось на середину текстоліту. Головний слот M.2 має механізм EZ M.2 Shield Frozr II, який дозволяє встановлювати й знімати накопичувачі голими руками без інструменту.

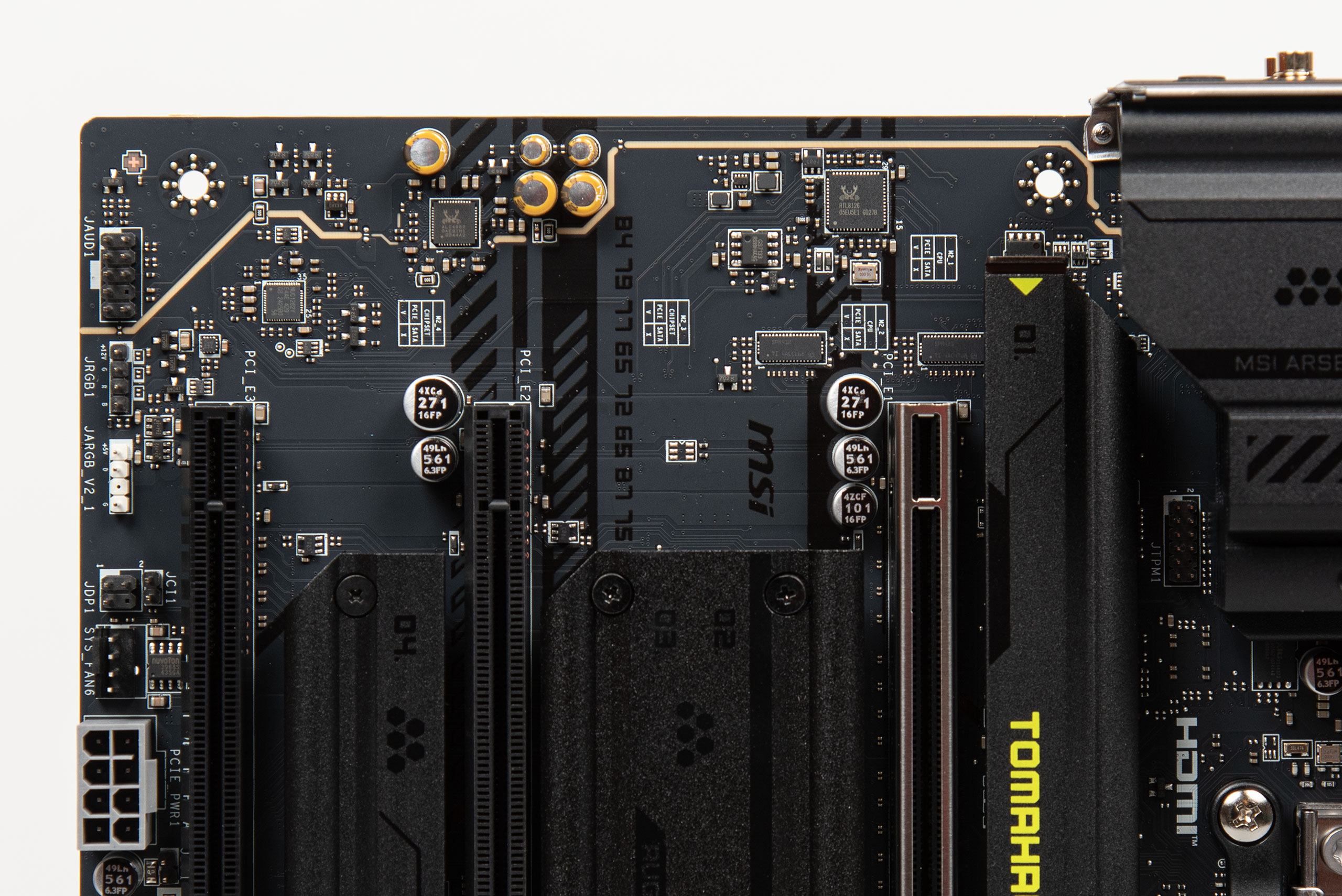

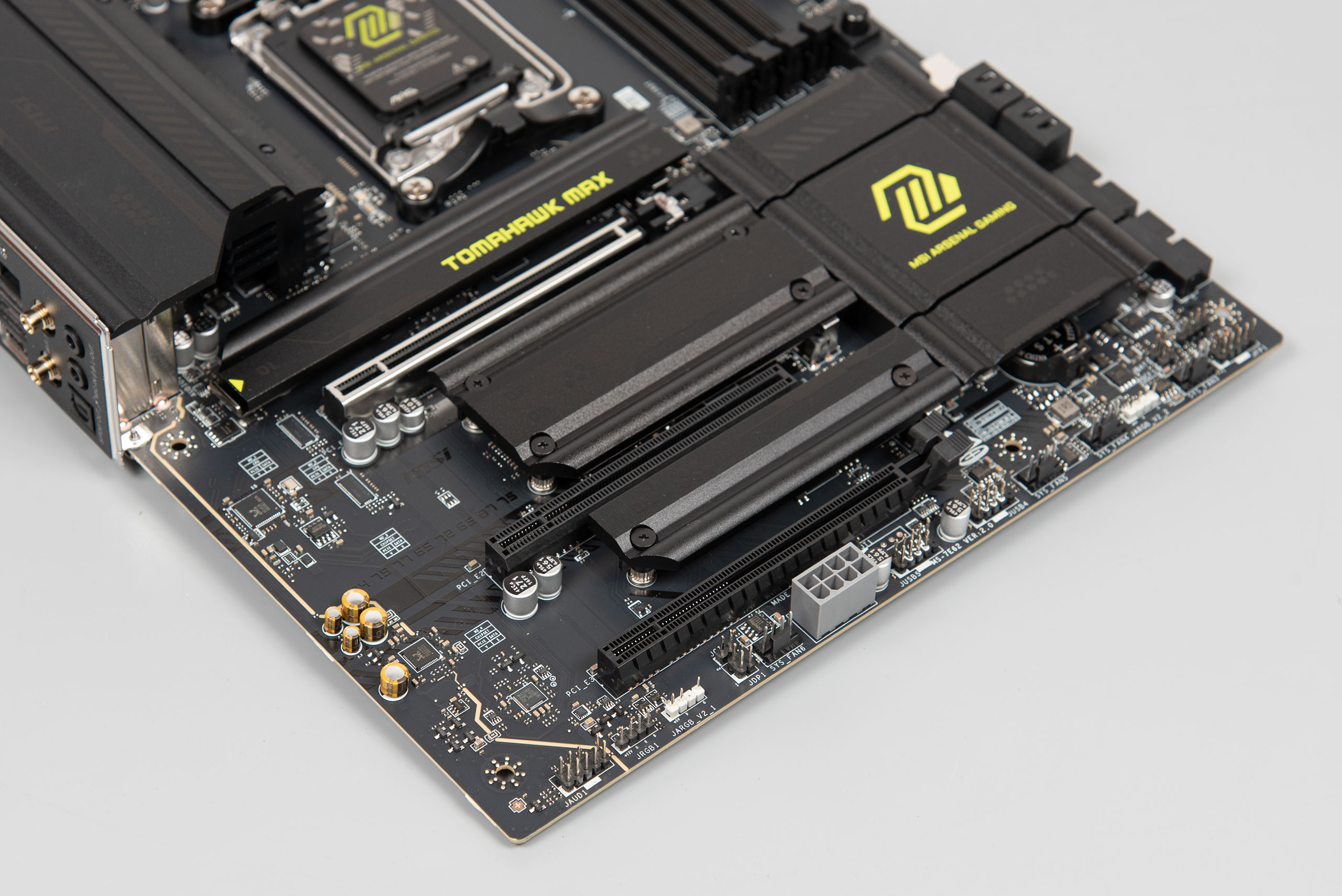

В сумі MAG B850 TOMAHAWK WIFI здатна прийняти на борт до чотирьох M.2-накопичувачів й забезпечити кожного радіатором, який гарантовано покращить температурний режим.
- M2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під'єднано до CPU;
- M2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до CPU;
- M2_3 працює на швидкості PCIe 4.0 x2. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до чипсета;
- M2_4 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під'єднано до чипсета.
Знизу ліворуч розташовано контакту групу JAUD1 (HD_AUDIO), конектор JRGB1 (RGB 12V), конектор JARGB_V2 (RGB 5V), датчик відкриття шасі, роз’єм вентилятора, дві контактні групи USB 2.0.

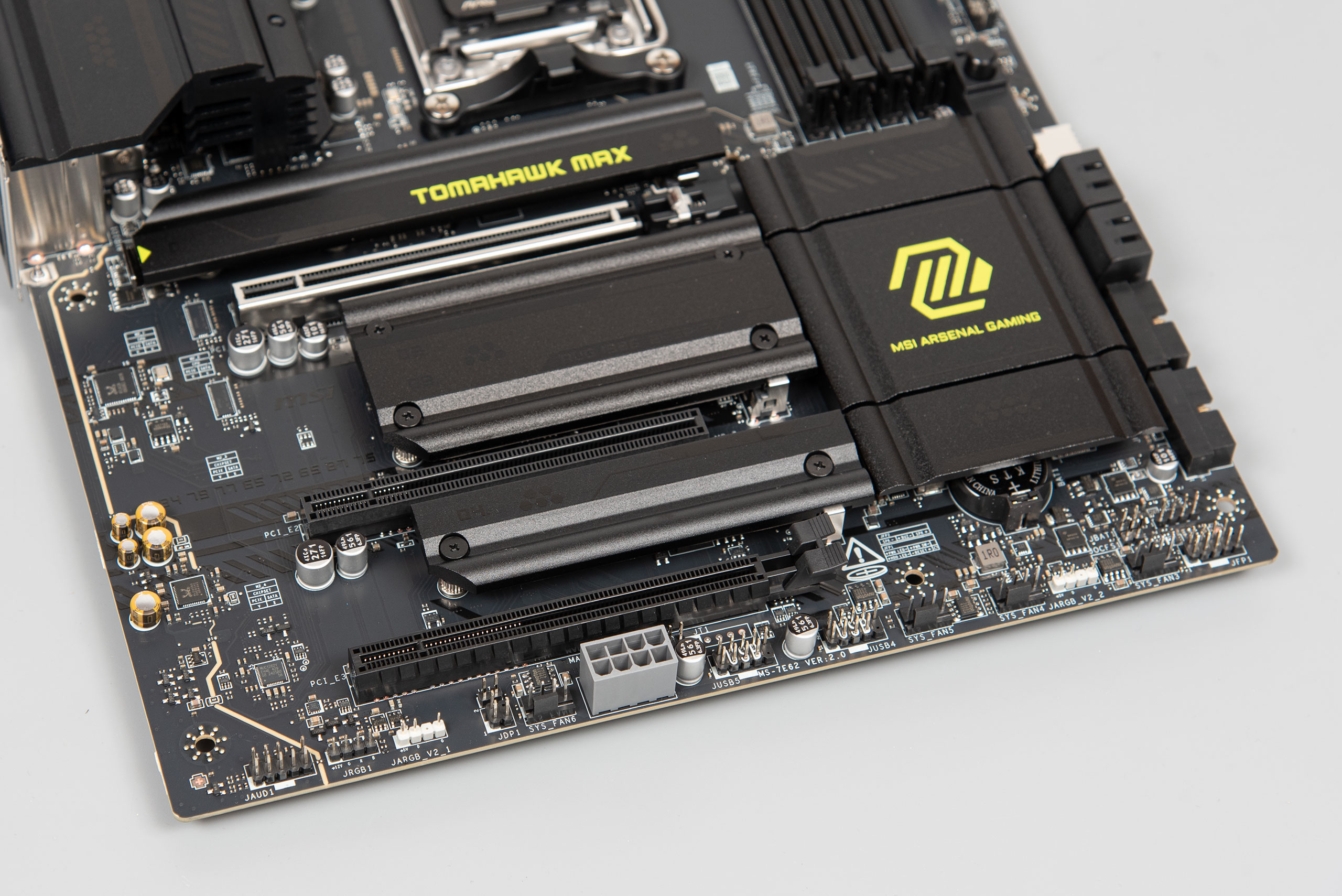

Увагу на себе привертає додатковий конектор живлення PCIe 8-pin. Його потрібно заживити, якщо користувачу необхідно забезпечити порти USB більшим струмом.
Знизу праворуч розташовано ще один роз’єм вентилятора, один JARGB (RGB 5V), традиційну контактну групу FRONT_PANEL, джампер JBAT (CLEAR_CMOS), джампер JOCFS1 (функція Safe Boot). Під радіатором чипсета розташована батарейка CMOS без прямого доступу, тож доведеться знімати чипсетний радіатор у разі необхідності абсолютного скидання налаштувань.

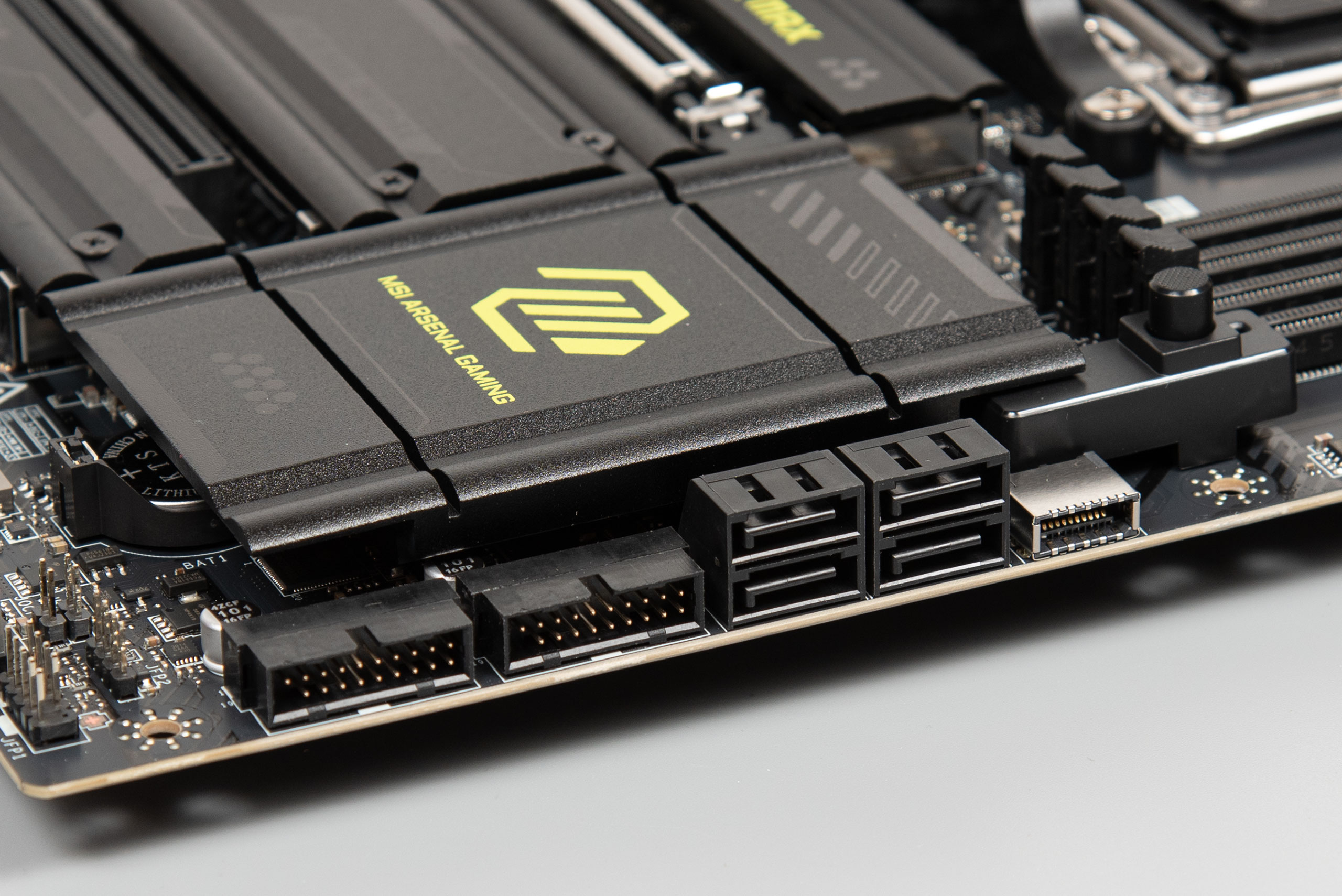

Праворуч під кутом 90 градусів виведено дві контактні групи USB 3.2 Gen 1, чотири SATA-порти, а також одну контактну групу USB 3.2 Gen 2x2 Type C.
Вище знаходиться конектор EZ Conn-Header V2 (що призначений для кабелю EZ Conn-cable з комплекту). З його допомогою контактна група конвертується на три виходи: RGB 5V, USB 2.0, роз’єм вентилятора. Зверху та збоку розташовано чотири роз’єми вентиляторів, один JARGB (RGB 5V) та діагностичну зону POST.

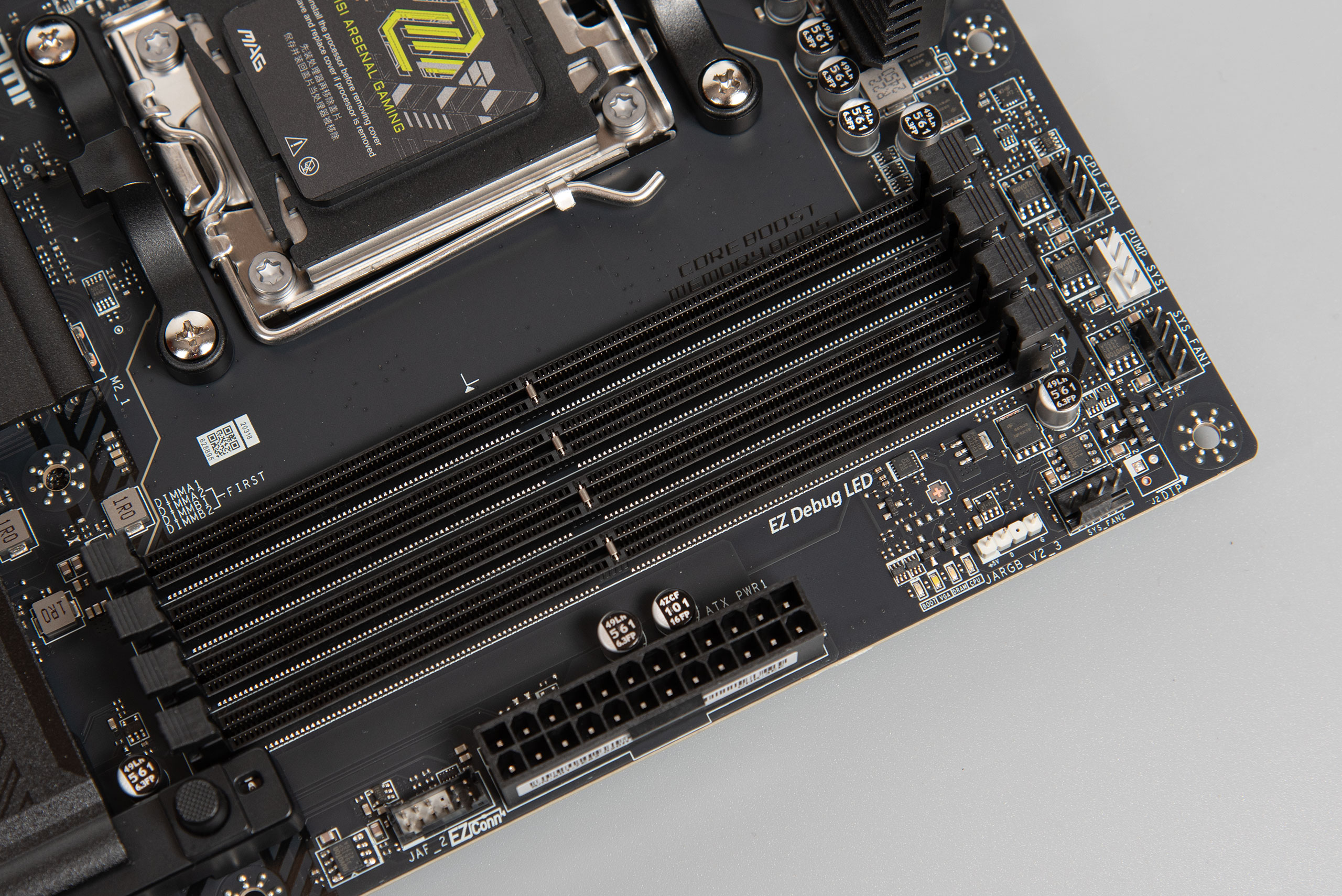

Слоти оперативної пам'яті типові, вони мають засувки з обох сторін.

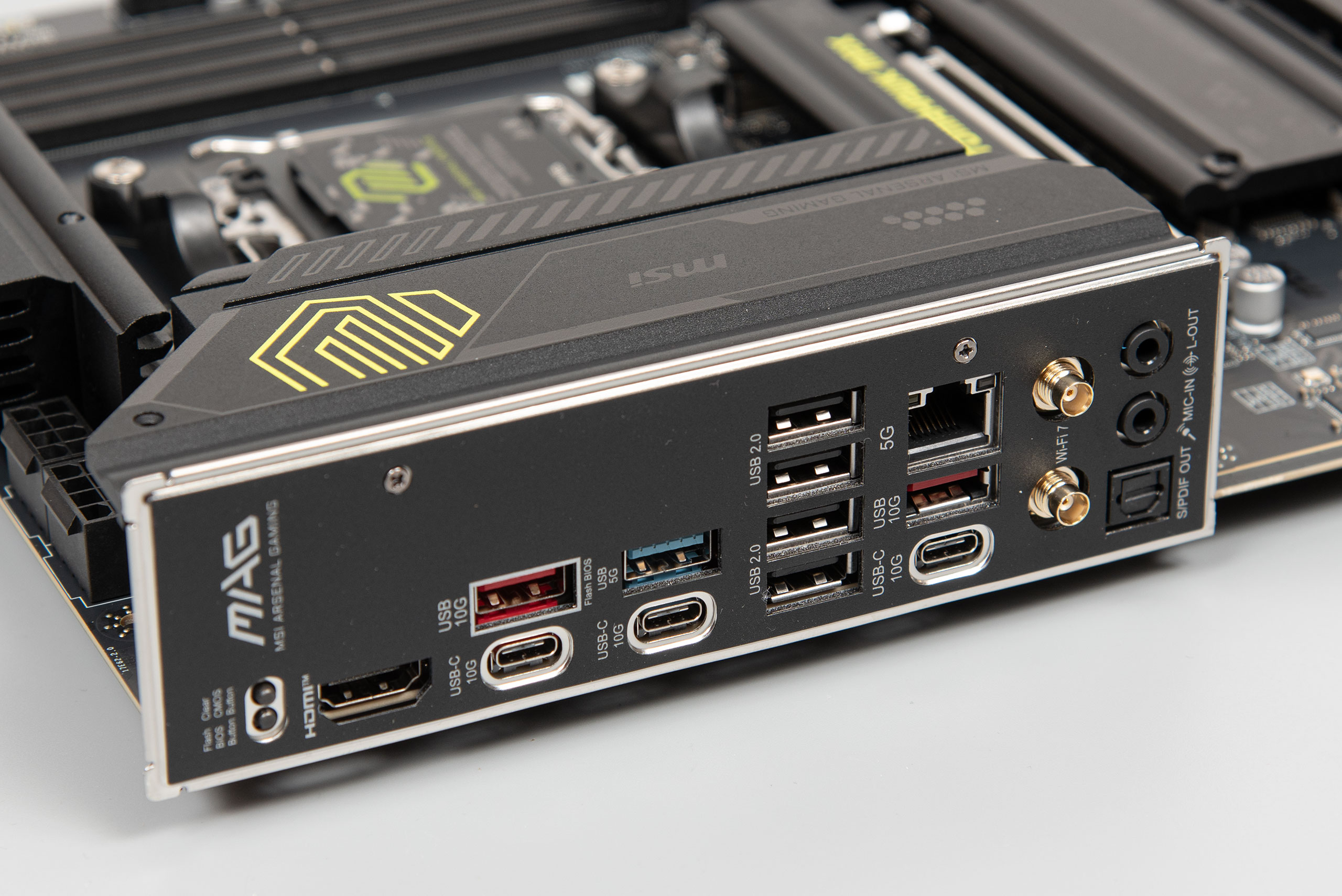

I/O-панель має встановлену з заводу заглушку, як і інші плати серії TOMAHAWK. З нетипового тут є кнопки Clear CMOS й Flash BIOS. З традиційного:
- x1 HDMI 2.1 (присутня підтримка FRL);
- x2 USB 3.2 Gen 2 (Type A);
- x3 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 1 (Type A);
- x4 USB 2.0;
- x1 5G Ethernet;
- x2 SMA/EZ Antenna;
- x1 S/PDIF OUT.
- x2 Mini Jack (Mic in, Line out).
