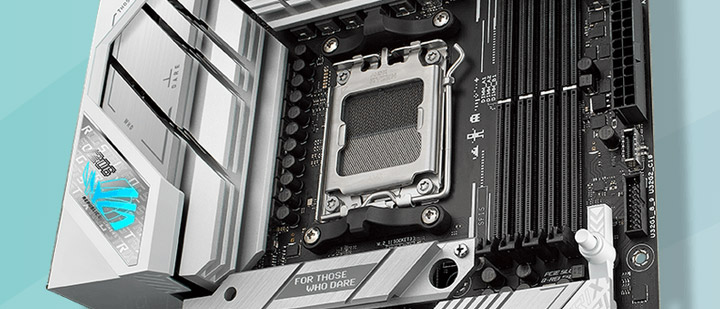

Нова платформа AMD AM5 продовжує набирати популярність, отже розширюється вибір рішень під кожен окремий випадок. Очікувано, середній клас залізяччя звертає на себе найбільшу увагу потенційних покупців, крім того, не на останньому місці знаходиться дизайн, а білий колір комп’ютерних комплектуючих взагалі стоїть особняком від всього. ASUS вдалось поєднати все це в одній материнській платі — ROG Strix B650-A Gaming WI-FI.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель та сторінка продукту | ROG Strix B650-A Gaming WI-FI |
| Чипсет | AMD B650 |
| Процесорний роз'єм | Socket AM5 (LGA 1718) |
| Процесори | AMD Ryzen 7000 Series |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6400+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 4.0 x16 — CPU 2 x PCI Express 4.0 x1 — B650 1 x PCI Express 4.0 x16 (x4) — B650 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — B650 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 7x 4pin |
| Порти PS/2 | - |
| Порти USB | I/O панель: 4 x USB 2.0 (Type A), 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 1 x USB 3.2 Gen 2x2 (Type C) Контактні групи: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
| Serial ATA | 4 x SATA 6 Гбіт/с (B650) |
| RAID | 0, 1, 10 (SATA 6Gb/s, NVMe M.2, B650) |
| Вбудований звук | Realtek ALC4080 + Savitech SV3H712 AMP |
| S/PDIF | + (на платі) |
| Мережеві можливості | 1 х Intel I225-V (2.5 Gigabit Ethernet) AMD Wi-Fi 6E RZ616 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync |
| Вартість, грн | 11439 |
Комплект постачання
Плата зустрічає свого покупця коробкою середніх розмірів білого кольору з яскравою фірмовою стилістикою серії ROG.
На зворотній стороні можна побачити особливості продукту, а також зведення ключових характеристик материнської плати, включаючи структуру панелі I/O.
В коробці на користувача чекає материнська плата у антистатик-пакеті. Заводською комплектацією передбачено:
- інструкцію, рекламні брошури продуктів ASUS та подяка за покупку;
- комплект декоративних наліпок ROG білого кольору;
- складну Wi-Fi антену з платформою на магніті;
- один чорний кутовий SATA-кабель з металевою клямкою;
- один чорний прямий SATA-кабель з металевою клямкою;
- комплект пластикових стяжок для кабель-менеджменту;
- фірмовий дармовис з тканини;
- M.2 Q-Latch для кріплення M.2-накопичувачів та прокладки;
- додаткову термопрокладку для охолодження M.2-накопичувача.
Як бачите, накопичувача з драйверами у комплекті не передбачено, зате є приємні додаткові аксесуари типу термопрокладки для накопичувачів.
Зовнішній вигляд
Хоч плата і хоче бути білосніжною та елегантною, текстоліт все ж таки чорного кольору, отже і більша площина темного кольору. Інтегрована RGB-підсвітка досить аскетична, є лише підсвічування логотипа ROG в зоні I/O. Підсистема M.2 накопичувачів повністю споряджена радіаторами. Район I/O також отримав розширення радіатора, що накрито пластиковим каркасом. Досить цікаве рішення — використання протипилових заглушок на конекторах вентиляторів, а також важіль звільнення відеокарти.

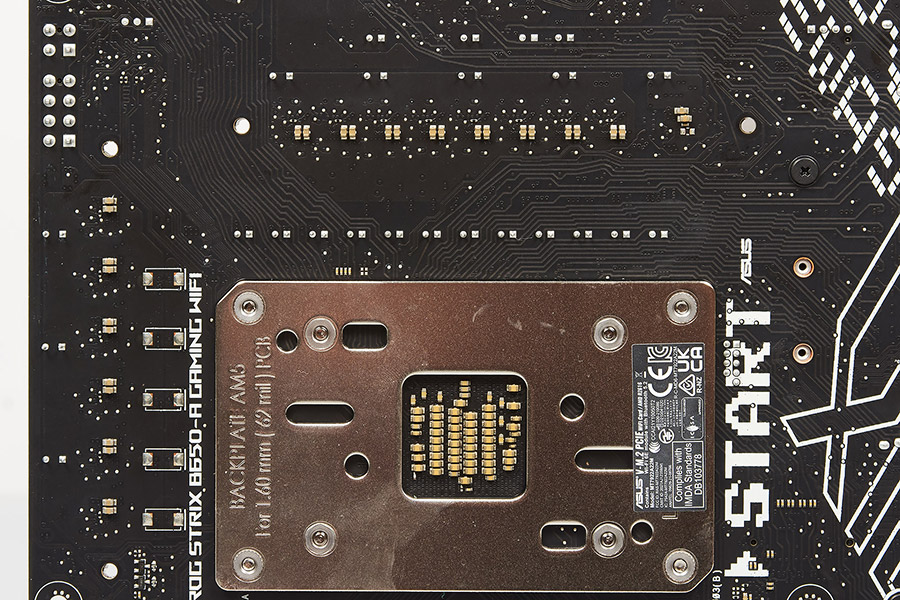

Сокет AM5 виконано компанією Lotes. Слоти оперативної пам’яті споряджені засувками лише з однієї сторони.
Чипсет AMD B650 розташовано у типовому місці знизу праворуч. Охолодження представлено алюмінієвим радіатором майже плоскої форми, хоча цього більш ніж достатньо в конкретному випадку.

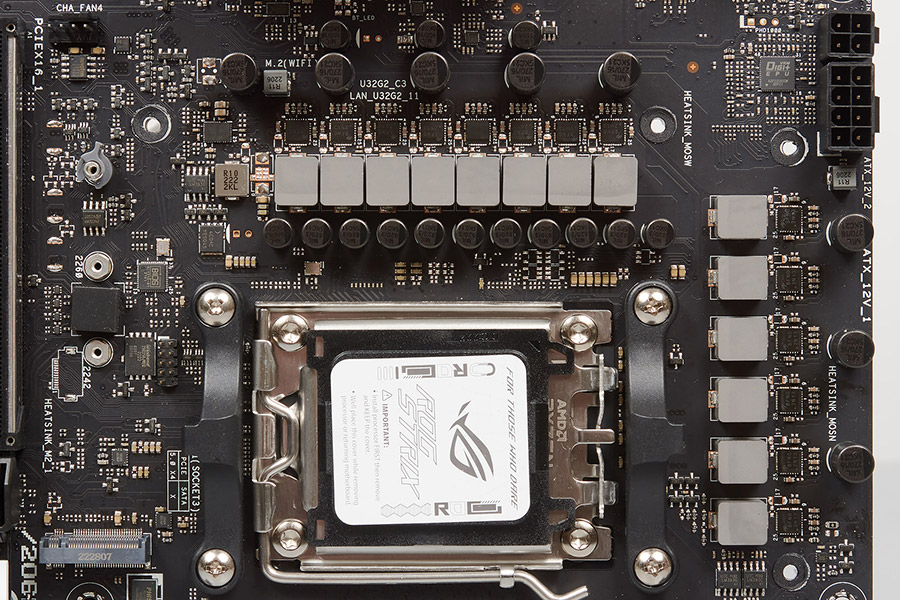

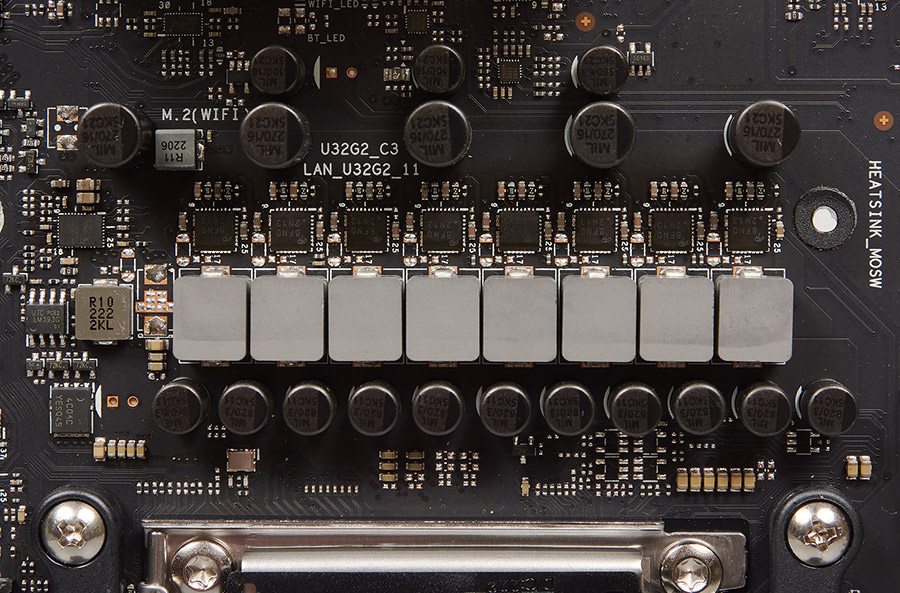

Схема підсистеми живлення має вигляд 12+2 та керується ШІМ-контролером DIGI+ ASP2208GQW. Використовується 14 силових чипів Alpha & Omega AOZ5317NQI, що розраховані на 60 А. Живлення підводиться через один конектор EPS12V та один ATX12V.

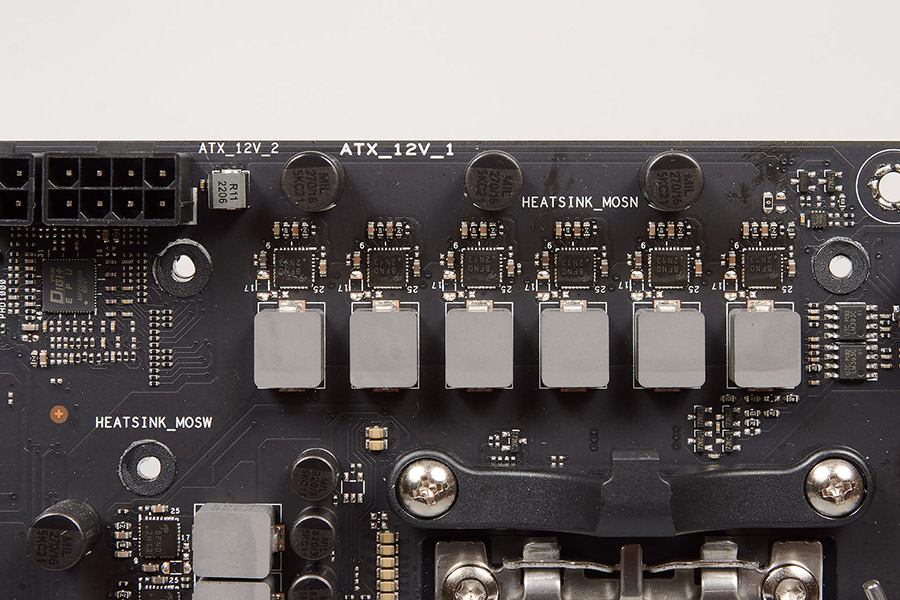

За охолодження VRM відповідають два окремі радіатори з ребрами, один з яких накриває I/O-панель. Радіатор чипсета майже плаский. Контакт з силовими елементами відбувається через термопрокладки. Кожен радіатор фіксується на болтах.
ROG Strix B650-A Gaming WI-FI здатна взяти на себе до трьох M.2-накопичувачів, та забезпечити відвід тепла кожному.
Схема підключення така:

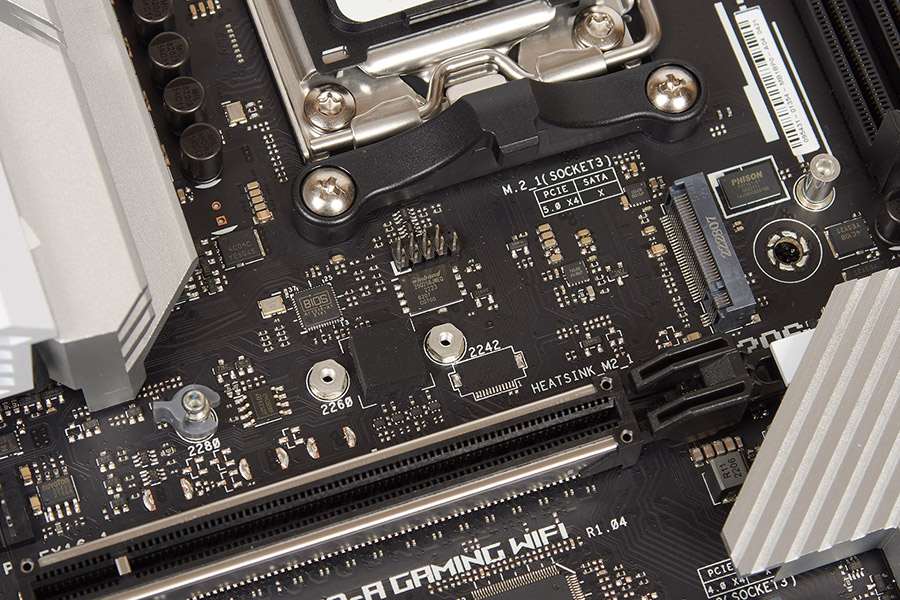

- M.2_1 працює на швидкості PCI-E 5.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до CPU.
- M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до CPU.

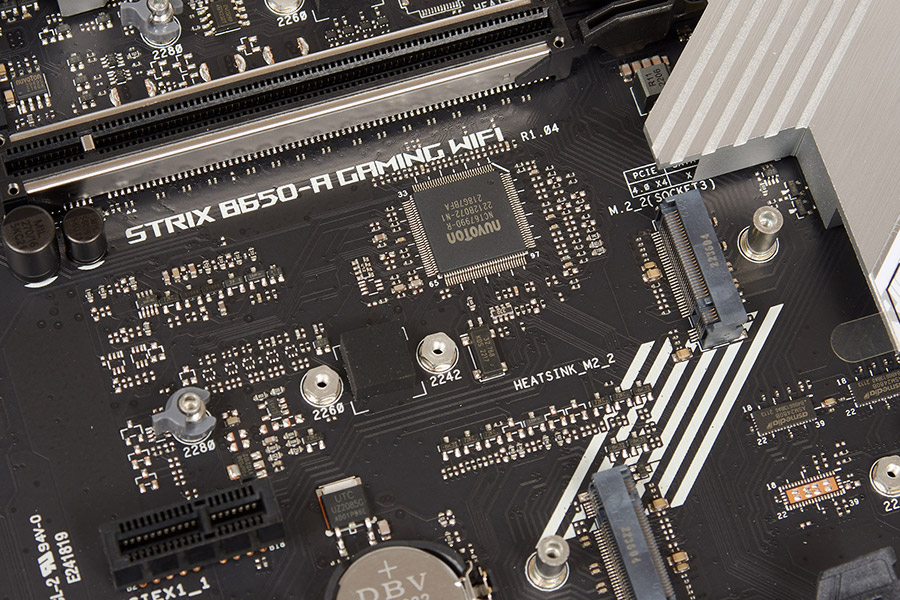

- M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110. Під'єднано до чипсета. Він ділить лінії з крайнім слотом PCI-E x16 4.0 (x4), в активному використанні може знаходитись лише щось одне, або PCI-E, або M.2.

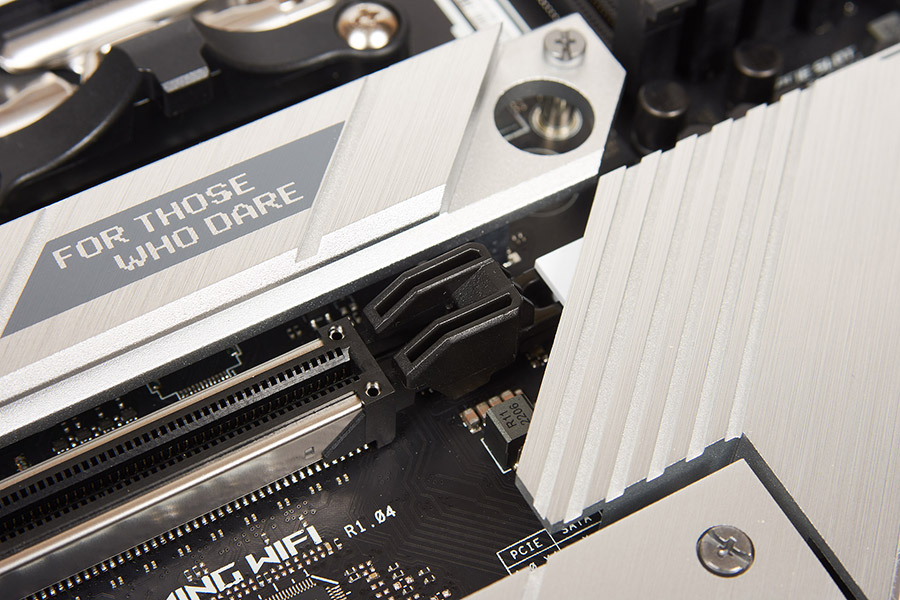

Фото радіаторів M.2:
Зону аудіо, як і належить, відокремлено від основної частини текстоліту. За звук відповідає Realtek ALC4080. Додатково присутній підсилювач Savitech SV3H712.
2.5G Ethernet виконаний на типовому контролері Intel I225-V. Бездротова мережа реалізована модулем Wi-Fi 6E AMD RZ616 з підтримкою Bluetooth 5.2.
CMOS-батарейка збереже вільний доступ в більшості випадків, навіть 4-слотова відеокарта не накриє її.
На текстоліті знизу зліва можна знайти контакти HD_AUDIO, SPDIF_OUT, конектор вентилятора, DEBUG-роз’єм, контакти Thunderbolt та CMOS, два роз'єми RGB ADD_GEN2 (5V), конектор термопари.

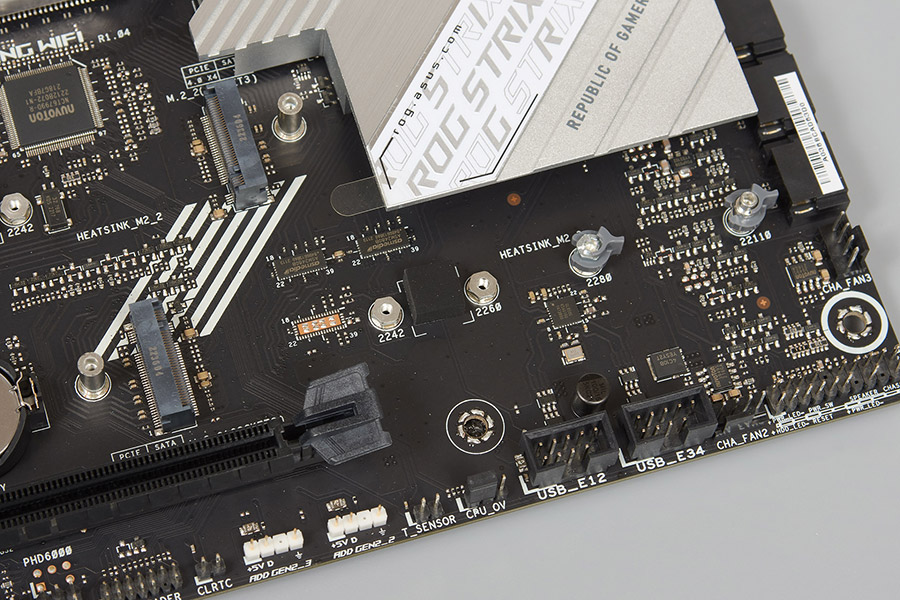

Знизу праворуч розташовані перемикач CPU_OV, який дозволяє подачу небезпечної напруги на процесор, дві контактні групи USB 2.0, два конектори вентиляторів та контакти FRONT_PANEL.
Під кутом 90 градусів розташовано чотири SATA-порти, ще вище є контактні групи USB 3.2 Gen 1 та USB 3.2 Gen 2 Type-C.

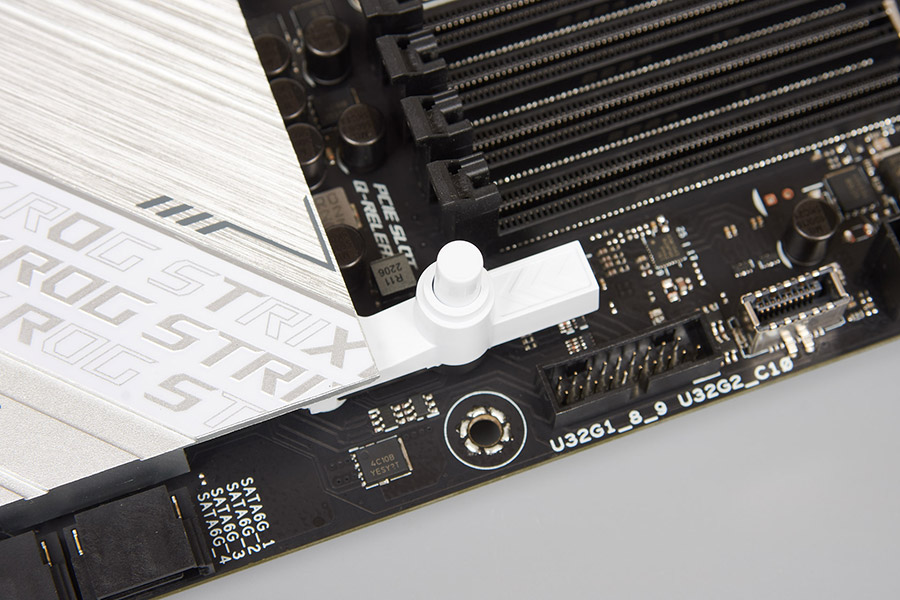

Як було згадано у самому початку статті — тут присутній важіль звільнення відеокарти, просто натискається кнопка і підведений трос відкриває слот, дозволяючи вільно дістати відеокарту, чому гарантовано будуть дуже раді власники тісних корпусів, чи користувачі великих суперкулерів.
Зверху знаходиться діагностична POST-зона, світлодіоди якої допоможуть в розумінні процесу та полегшать діагностику проблем у разі їх наявності. Також недалеко є три конектори для вентиляторів, контакти AURA RGB Header (12V) та ADD_GEN2 (5V).
I/O-панель вже споряджено заглушкою білого кольору. З нестандартного присутня кнопка запуску функції BIOS Flashback та її індикатор.
Типові роз’єми панелі:
- x1 HDMI;
- x1 DisplayPort;
- x4 USB 2.0 (Type A);
- x3 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 RJ-45 (2.5G);
- x2 SMA (для підключення антени Wi-Fi).
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
Як можна бачити, відсутній заводський SPDIF_OUT, тому у разі необхідності користувачу доведеться використовувати контакту групу на материнській платі для його виводу.
