Огляд та тестування материнської плати ASUS Prime B760M-A WiFi D4 для процесорів Socket LGA1700

Бюджетний сегмент хоч і залишається за кадром більшості оглядів, але має дуже високий попит людьми, що не хочуть заморочуватись з тонким налаштуванням свого ПК і не женуться за інтерфейсами останніх версій на виріст. ASUS готова задовольнити таких користувачів і надати універсальне базове рішення для закриття більшості потреб сучасної збірки на базі процесорів Intel Alder Lake та Raptor Lake з пам’яттю DDR4. Зустрічайте ASUS Prime B760M-A Wi-Fi DDR4!

ASUS Prime B760M-A WiFi D4

Характеристики

Виробник ASUS
Модель та сторінка продукту ASUS Prime B760M-A WiFi D4
Чипсет Intel B760
Процесорний роз'єм LGA 1700
Процесори Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 та 13 покоління (Alder Lake, Raptor Lake)
Пам'ять 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133-3200 МГц, 3333-5333+ (OC) МГц
Слоти PCI-E 1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 4.0 x16 (x4) — B760
1 x PCI Express 4.0 x16 (x1) — B760
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760
Вбудоване відеоядро (у процесорі) +
Кількість вентиляторів 4x 4pin
Порт PS/2 +
Порти USB I/O-панель: 4 x USB 2.0, 2 x USB 3.2 Gen 2 (Type A)
Контактні групи: 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт)
Serial ATA 4 x SATA 6 Гбіт/с (B760)
RAID 0, 1, 5, 10 (SATA 6Gb/s)
Вбудований звук Realtek ALC897
S/PDIF + (на платі)
Мережеві можливості 1 х Realtek RTL8125BG (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM + (на платі)
RGB 3 x Addressable Gen 2, 1 x Aura RGB_HEADER
LED RGB Header 4
TPM +
Формфактор mATX
Розміри, мм 244 x 244
Додаткові функції ASUS 5X PROTECTION III (DIGI+ VRM, LANGuard, Overvoltage Protection, SafeSlot Core+, Stainless-Steel Back I/O), ASUS Q-Design (Q-DIMM, Q-LED Core, Q-Slot), ASUS Thermal Solution (M.2 heatsink, VRM heatsink design), ASUS EZ DIY, ProCool, Aura Sync
Вартість, грн 5999


Комплект постачання

Материнська плата постачається в компактній коробці.

ASUS Prime B760M-A WiFi D4

На зворотній стороні можна побачити детальні характеристики материнської плати, а також її ключові особливості.

ASUS Prime B760M-A WiFi D4

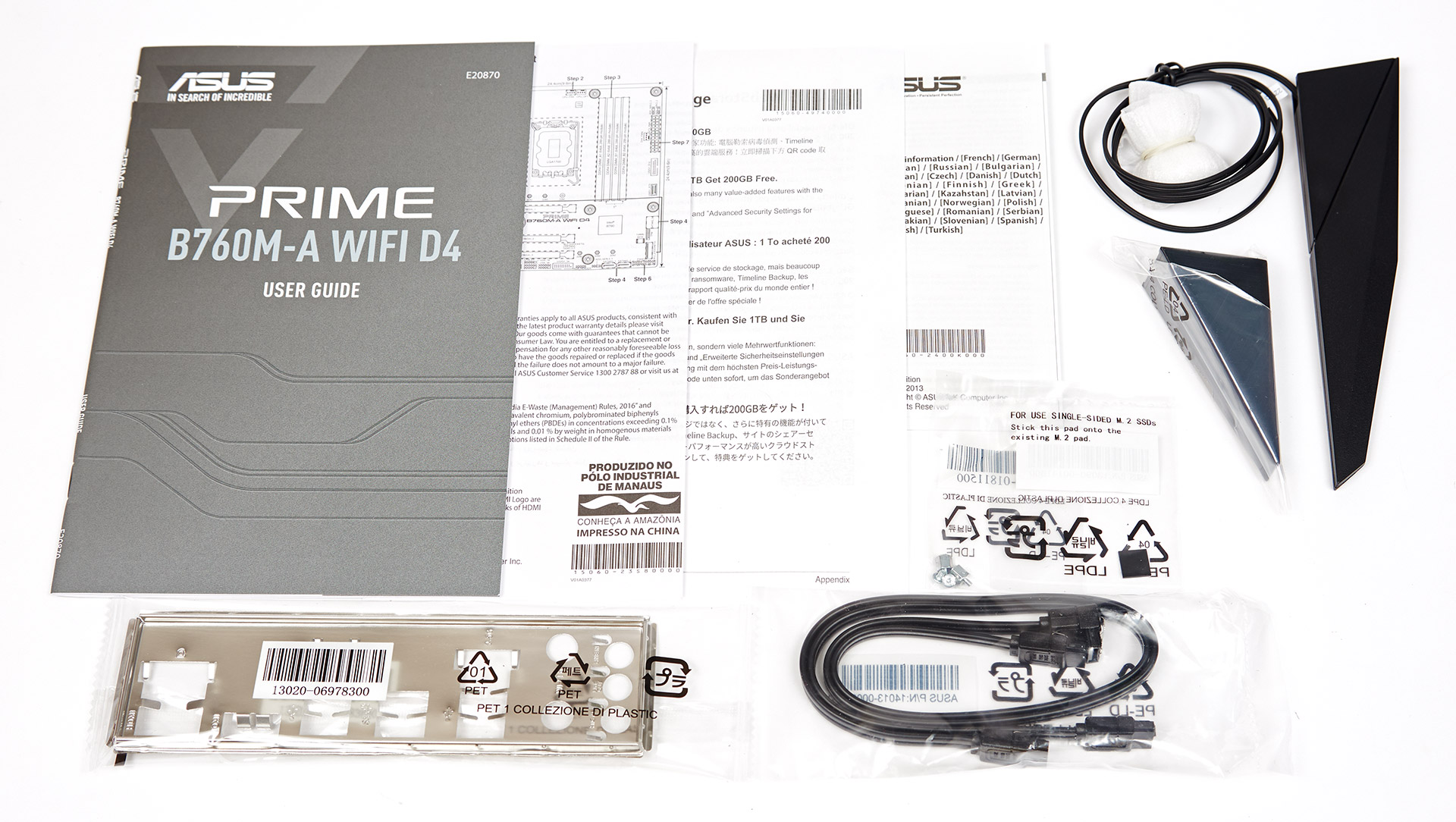

Материнська плата очікує свого власника у антистатик-пакеті. Заводська комплектація така:

  • інструкція;
  • I/O shield;
  • стійки та прокладки для M.2 накопичувачів;
  • антена Wi-Fi та платформа;
  • два чорних SATA-кабелі з металевими клямками (один з них кутовий).

ASUS Prime B760M-A WiFi D4

Зовнішній вигляд

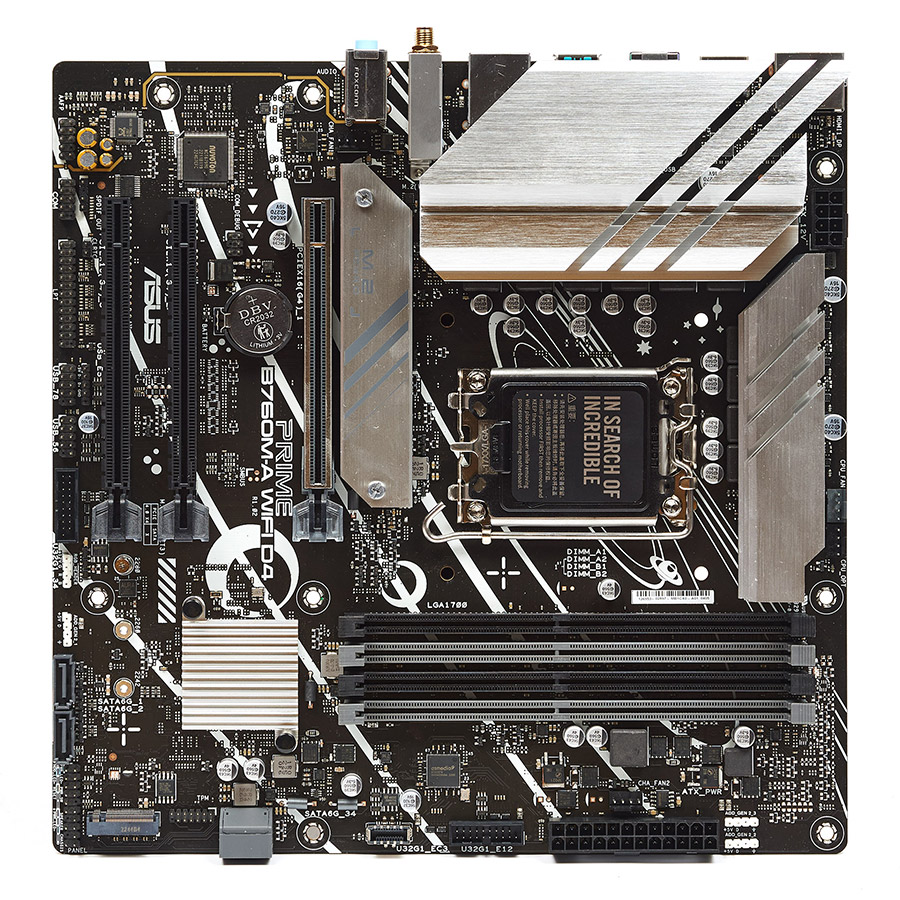

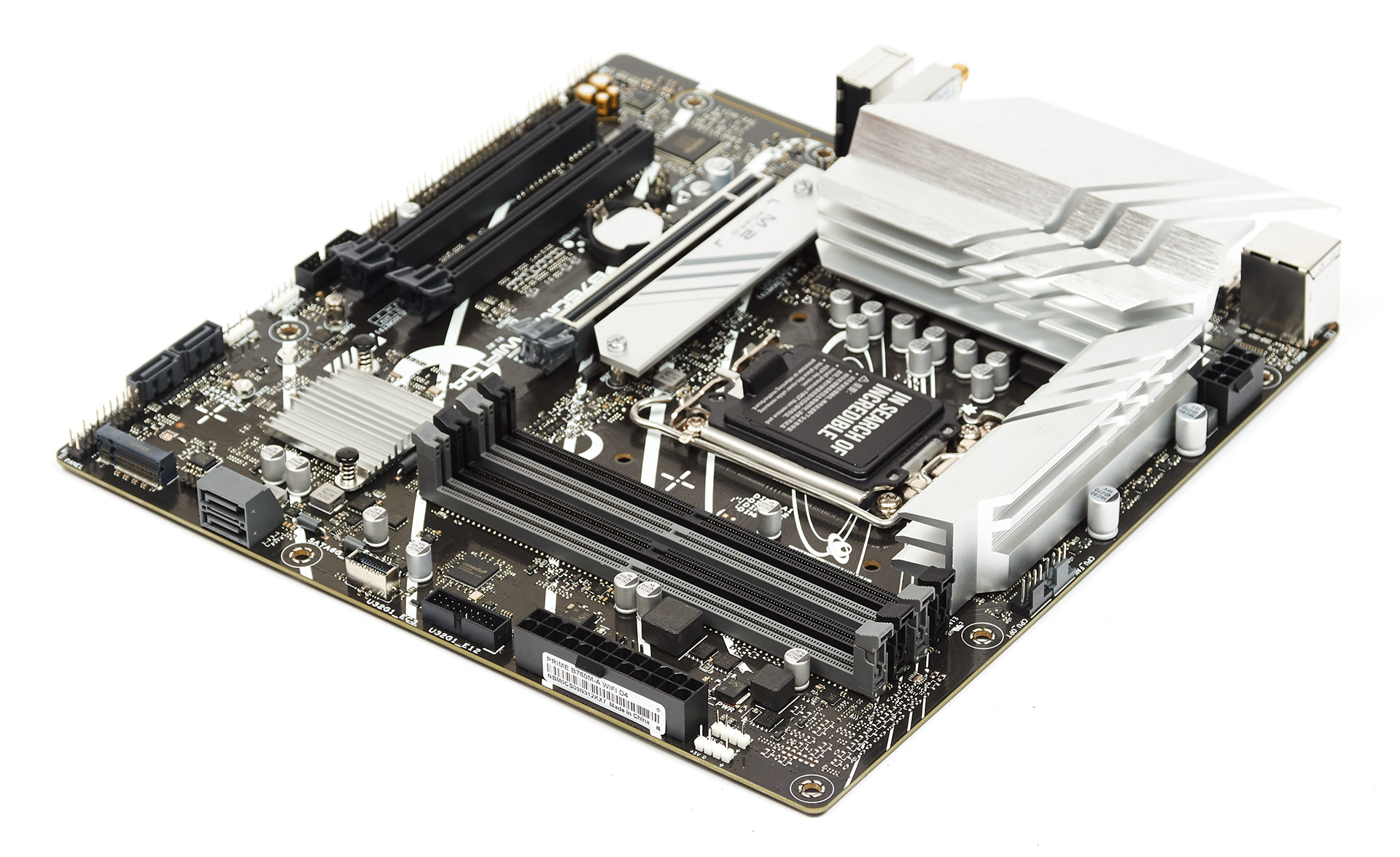

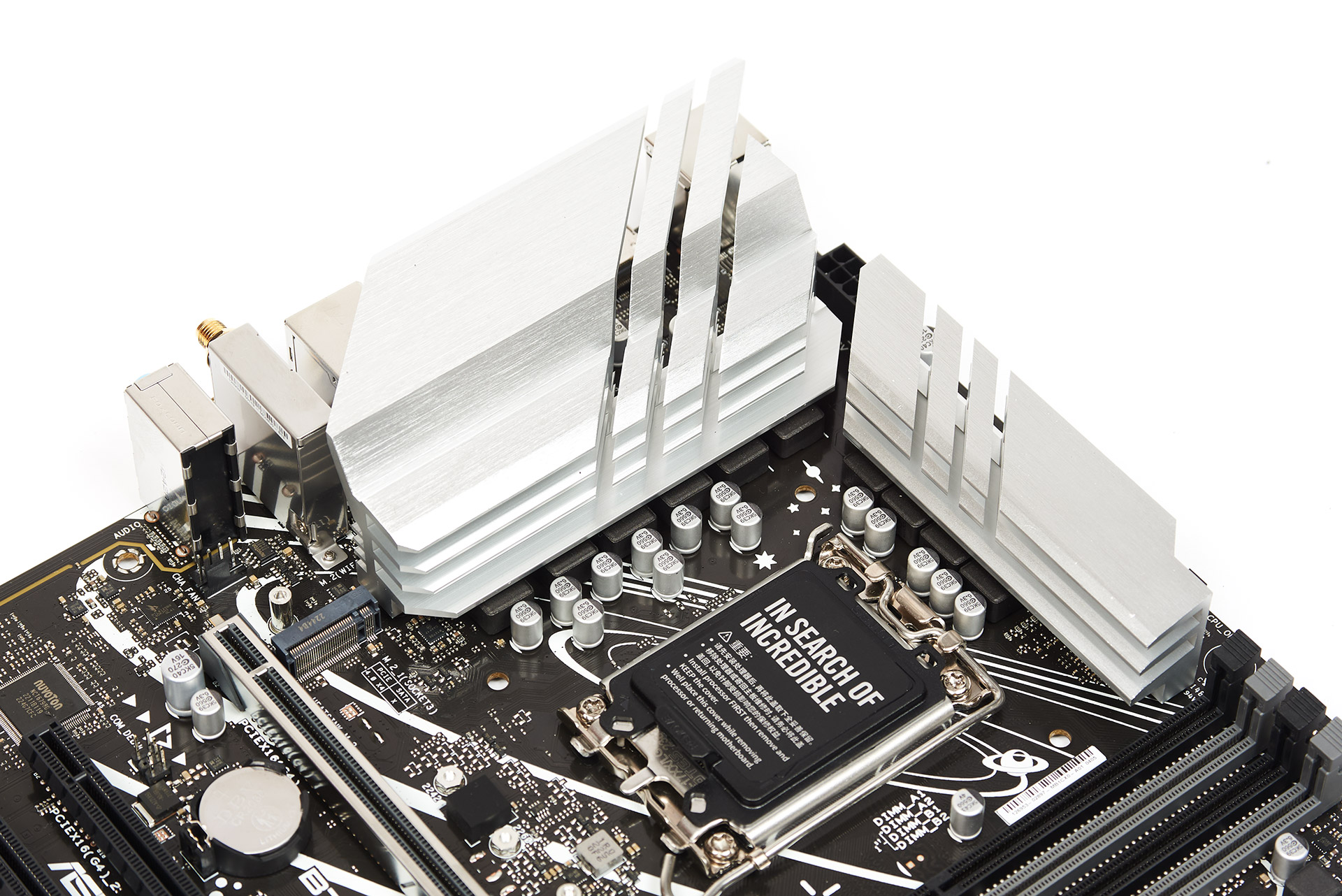

Материнська плата має нейтральний зовнішній вигляд, без крикучих елементів дизайну. У кольоровій гамі використовується звичайний колір металу та чорний текстоліт. RGB-підсвітка відсутня, але користувач має нагоду розгорнути свою власну новорічну ялинку з допомогою AURA та конекторів Addressable Gen 2. Накопичувач M.2 від процесора також отримав радіатор охолодження, тоді як роз’єм від чипсета без нього. Радіатор підсистеми живлення розширено до зони I/O.

ASUS Prime B760M-A WiFi D4ASUS Prime B760M-A WiFi D4

Сокет нічим не примітний, стандартний варіант. Засувки на слотах оперативної пам’яті присутні лише з однієї сторони.

ASUS Prime B760M-A WiFi D4

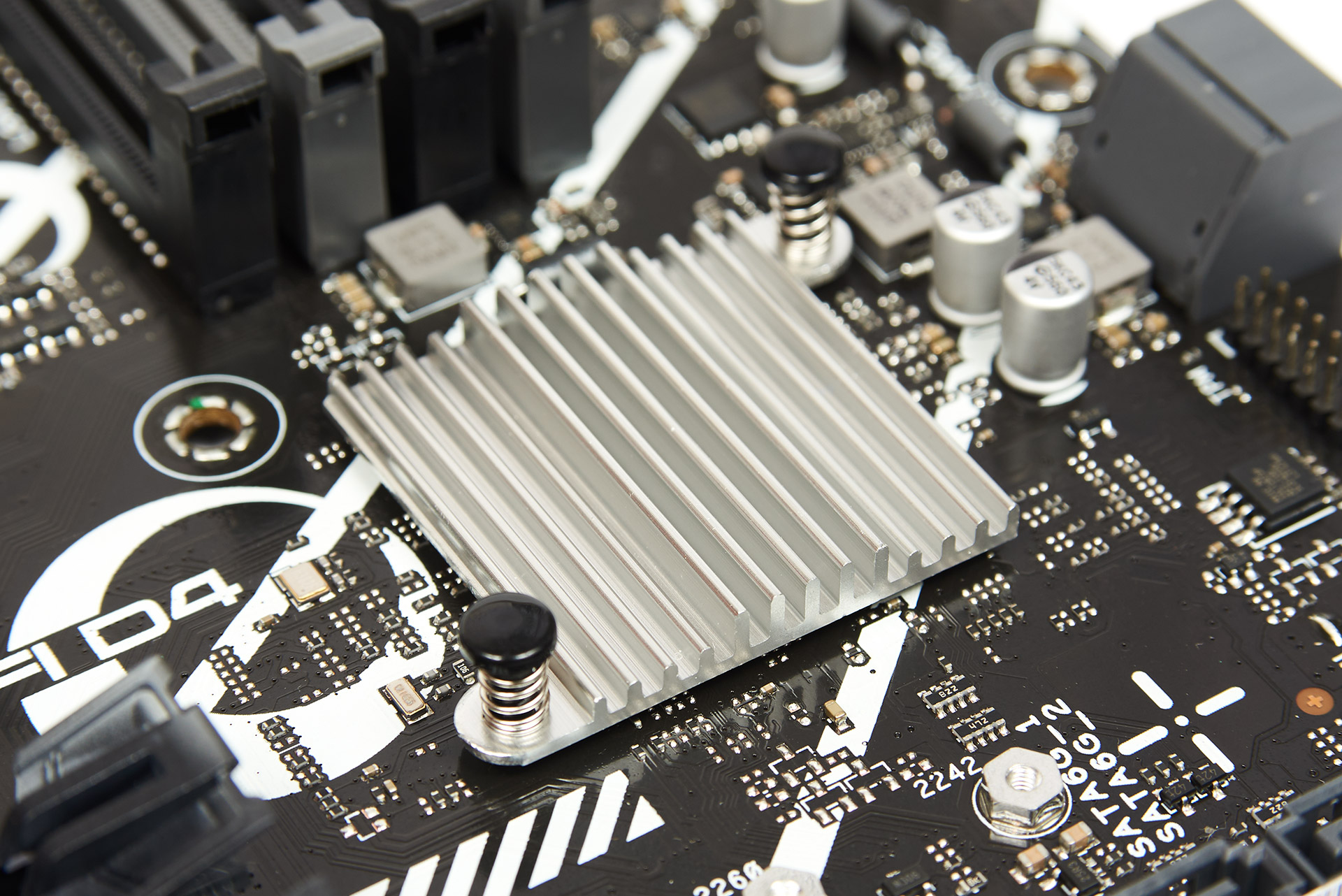

Чипсет охолоджується компактним радіатором. Кріплення виконано на пластикових цвяхах з пружиною, контакт відбувається через термопрокладку.

ASUS Prime B760M-A WiFi D4

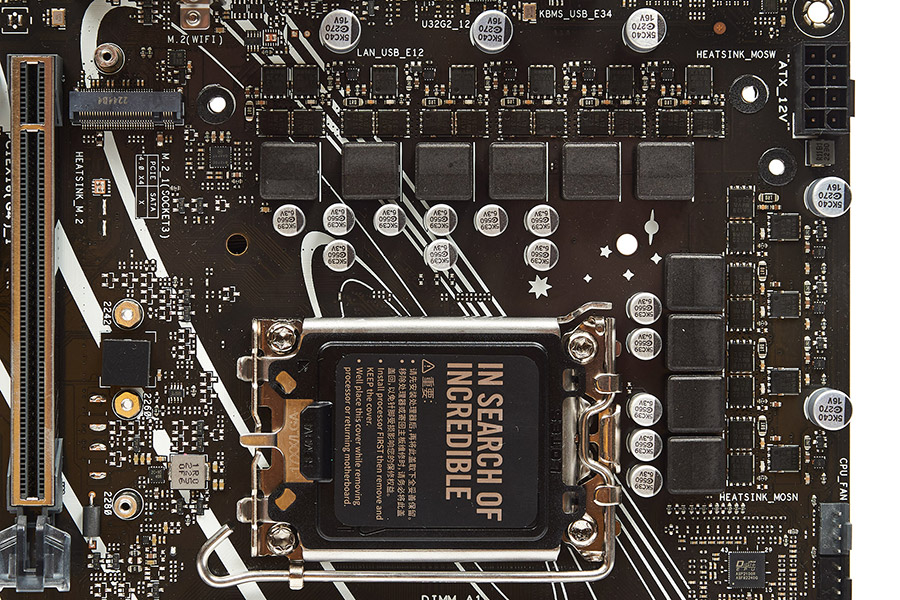

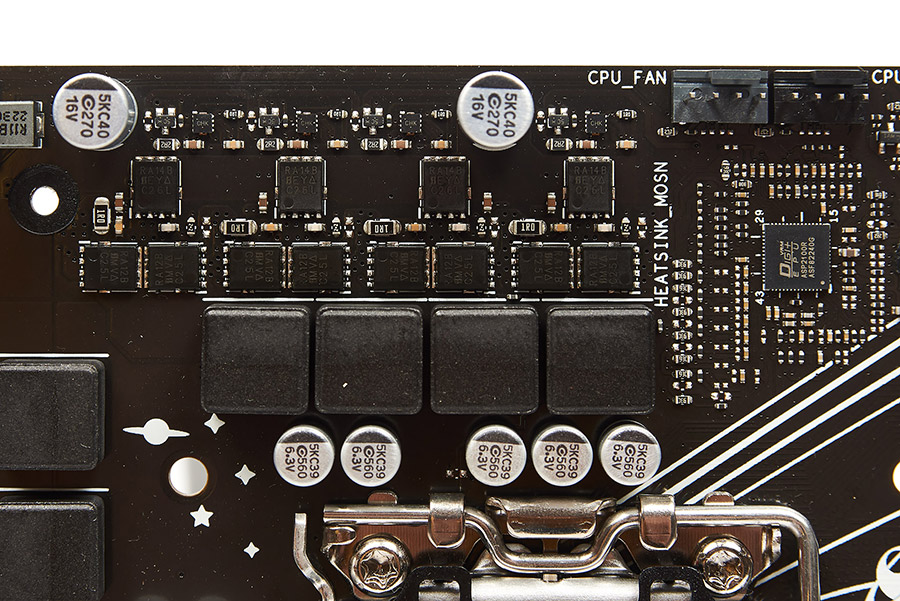

Силова підсистема реалізована за схемою 9+1, керується ШІМ-контролером DIGI+ ASP2100R. На процесор відведено дев’ять транзисторних груп, кожна зі своїм драйвером та розпаяними по одному Vishay SiRA14DP та по два SiRA12BDP, розрахованих на 60 А. Також присутня одна група з двох SiRA14DP та SiRA12BDP, їх виділено інтегрованій графіці. Живлення процесора забезпечується одним конектором EPS12V.

ASUS Prime B760M-A WiFi D4ASUS Prime B760M-A WiFi D4ASUS Prime B760M-A WiFi D4

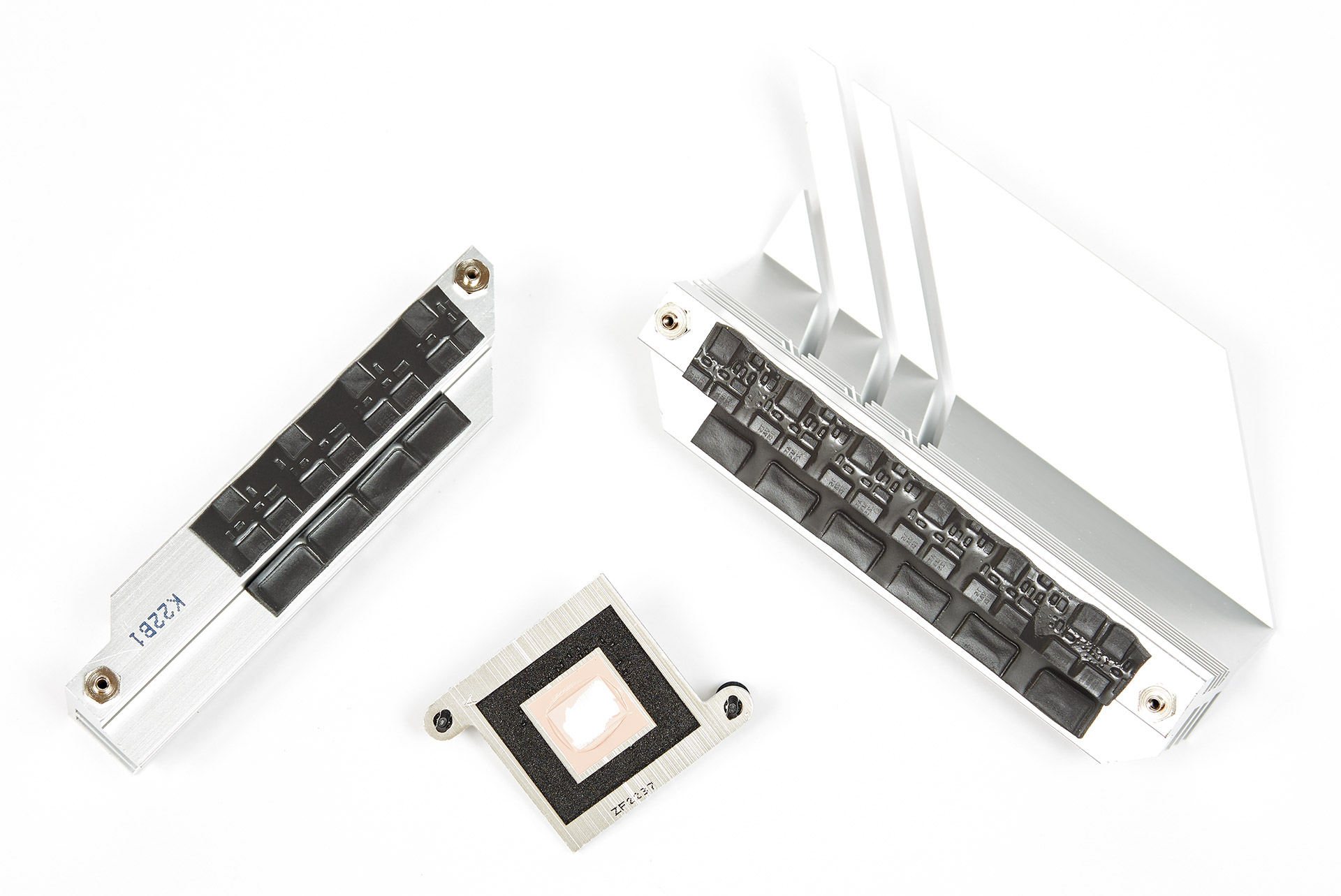

Охолодження VRM делеговано двом радіаторам, що контактують з силовими елементами через термопрокладки та фіксуються гвинтами.

ASUS Prime B760M-A WiFi D4

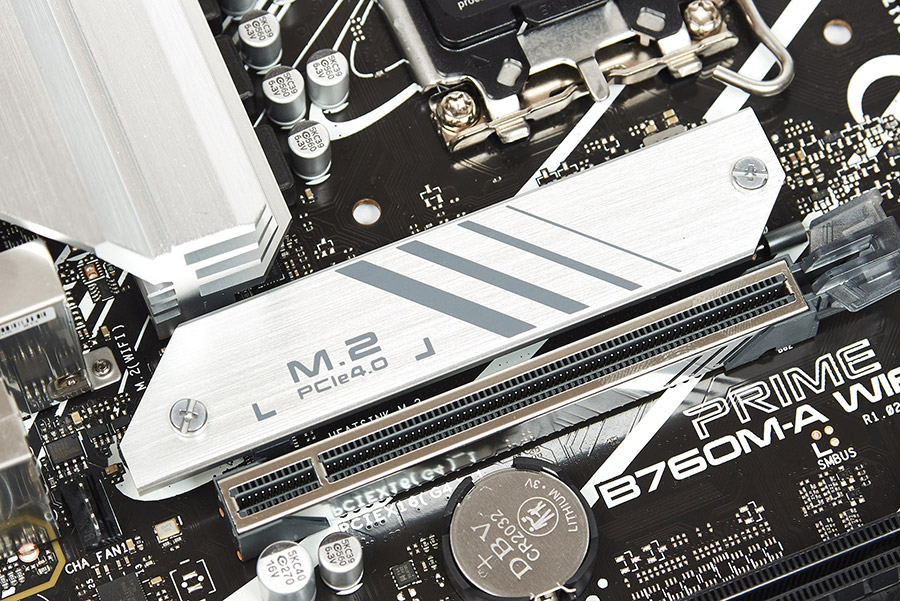

Материнська плата може прийняти на борт два M.2-накопичувача та забезпечити одному з них відвід тепла за допомогою радіатора.

ASUS Prime B760M-A WiFi D4ASUS Prime B760M-A WiFi D4

Підключення наступне:

  • M.2_1 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до CPU. Присутній радіатор.
  • M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Під'єднано до чипсета B760.

ASUS Prime B760M-A WiFi D4

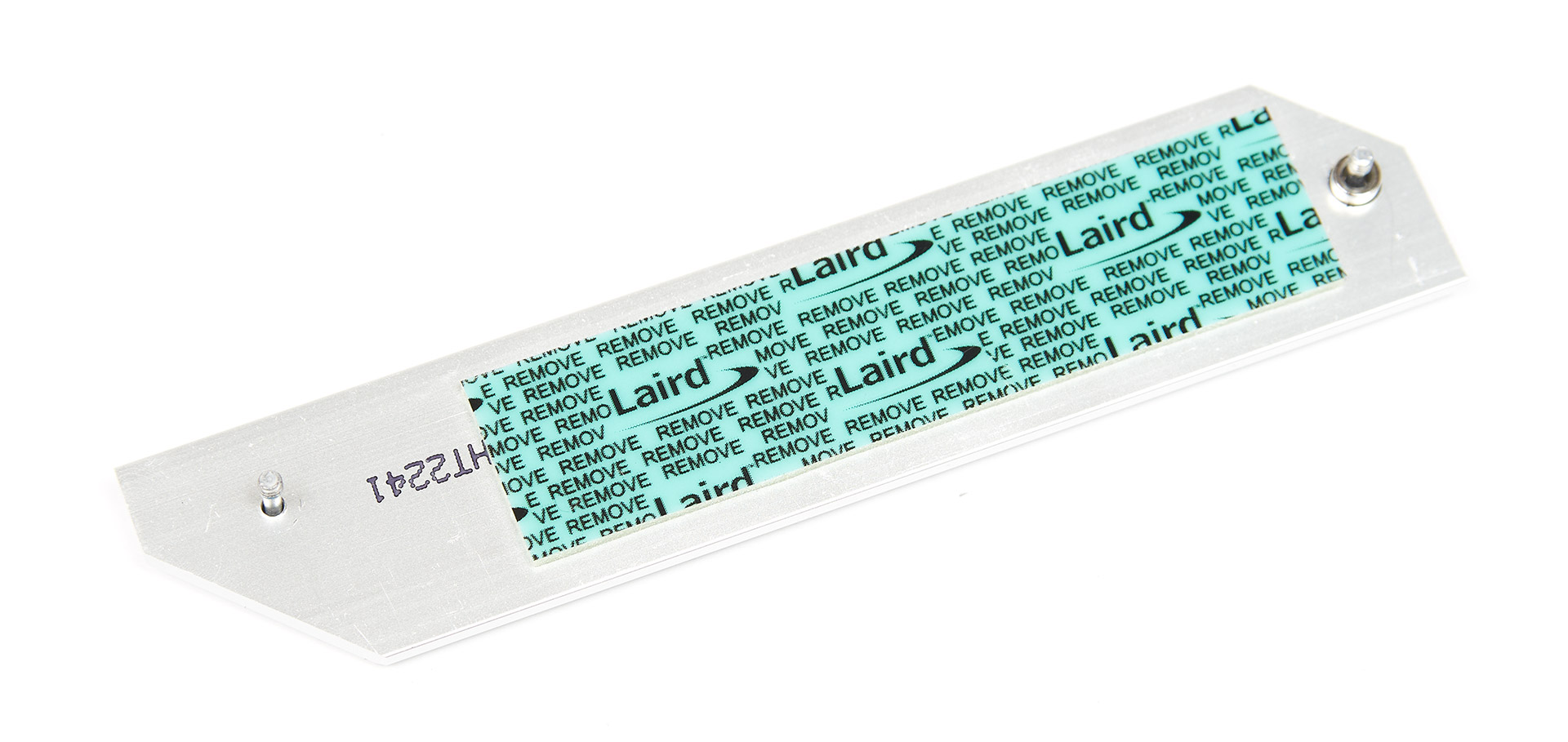

Фото радіатора M.2_1:

ASUS Prime B760M-A WiFi D4

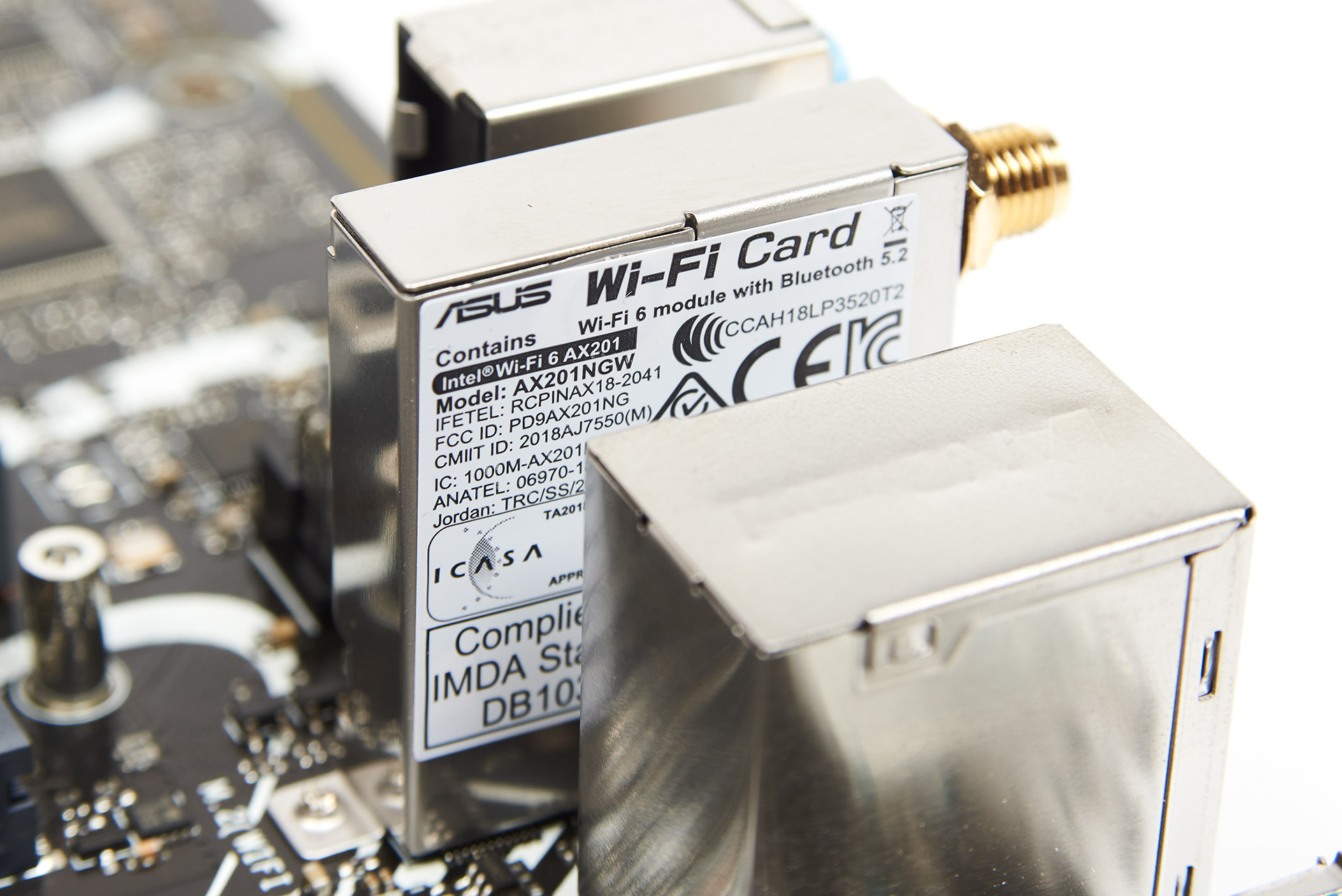

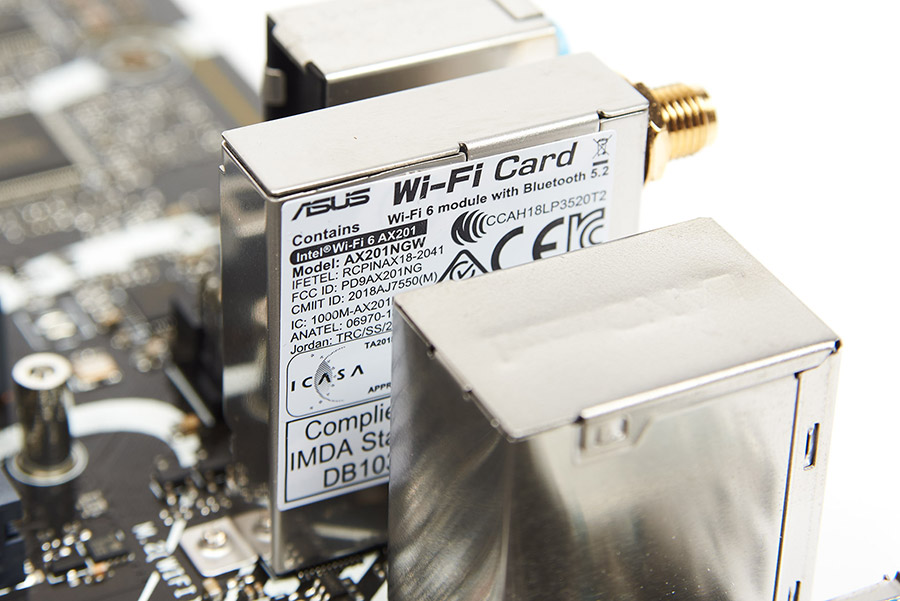

Бездротова мережа Wi-Fi 6 та Bluetooth 5.2 реалізовані на базі модуля Intel AX201 (AX201NGW), а дротовий 2.5G Ethernet обслуговує контролер Realtek RTL8125BG.

ASUS Prime B760M-A WiFi D4

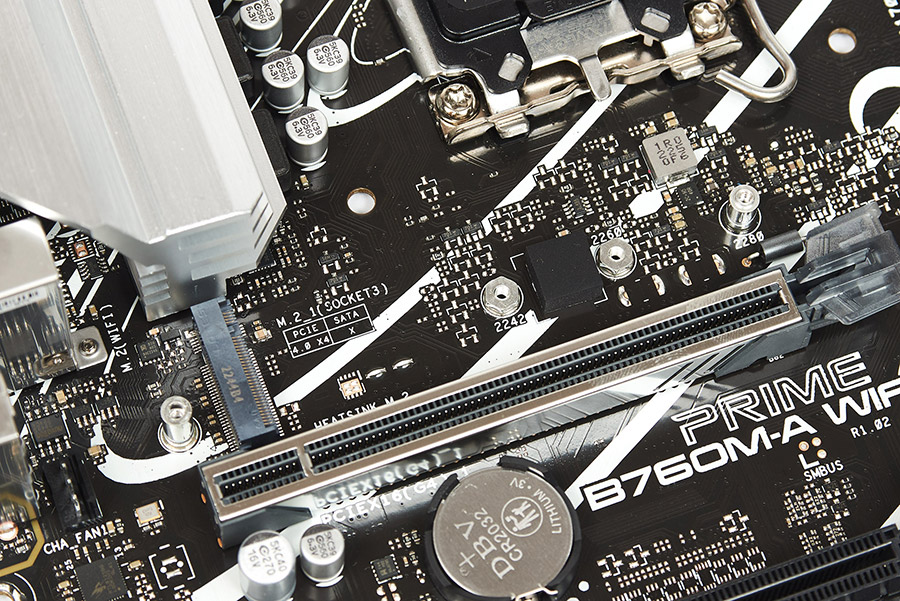

Кодек Realtek ALC897 відокремлено від основної частини текстоліту. Батарейка CMOS знаходиться під головним слотом PCI-E 4.0 x16 і буде перекрита при використанні відеокарти більше за один слот розширення. Біля зони I/O розташовано один конектор для вентилятора.

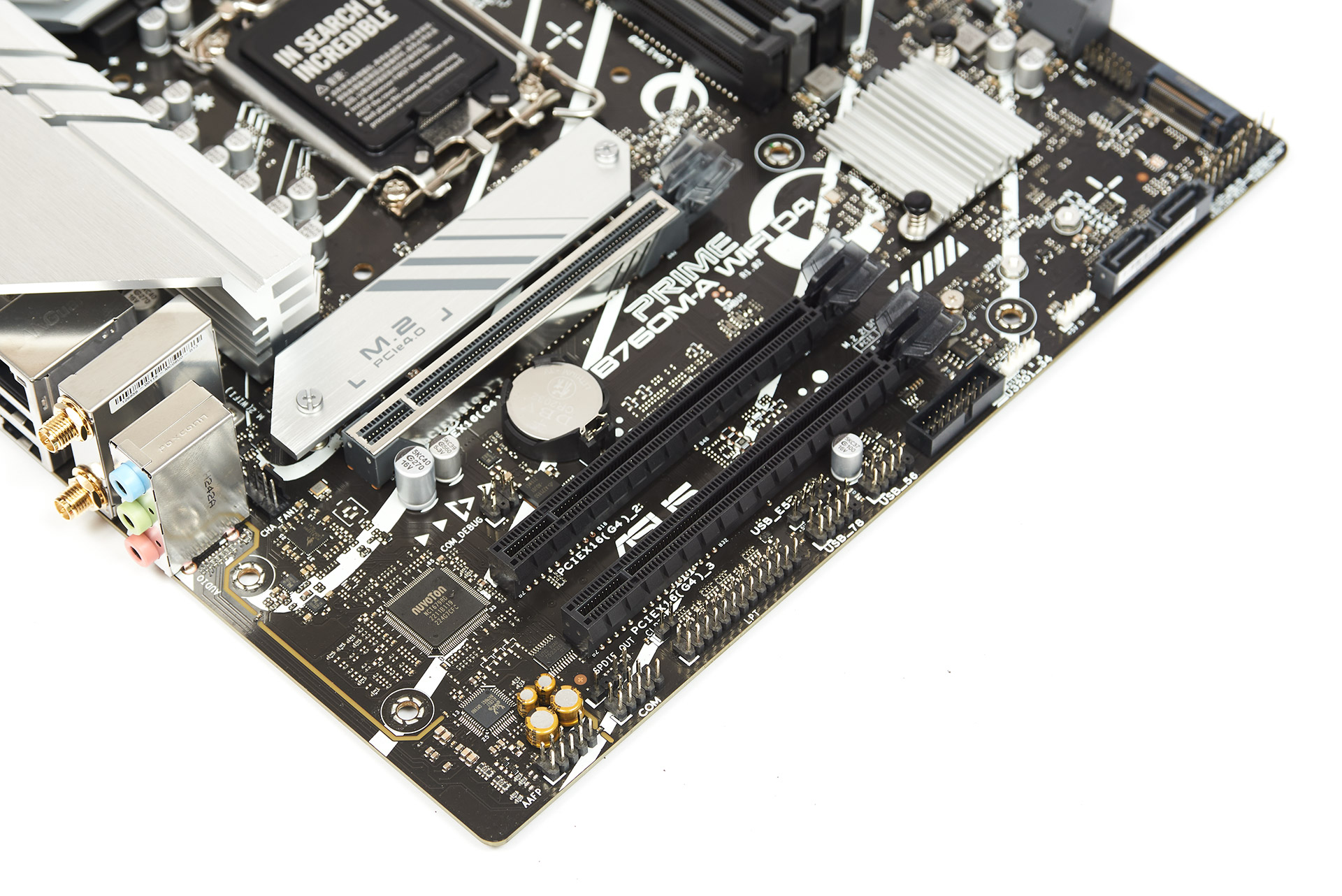

Нижче ліворуч можна знайти конектор AAFP (HD AUDIO), контактну групу COM, LPT, SPDIF_OUT, USB 2.0, USB 3.2 Gen 1 та CLR_CMOS.

ASUS Prime B760M-A WiFi D4

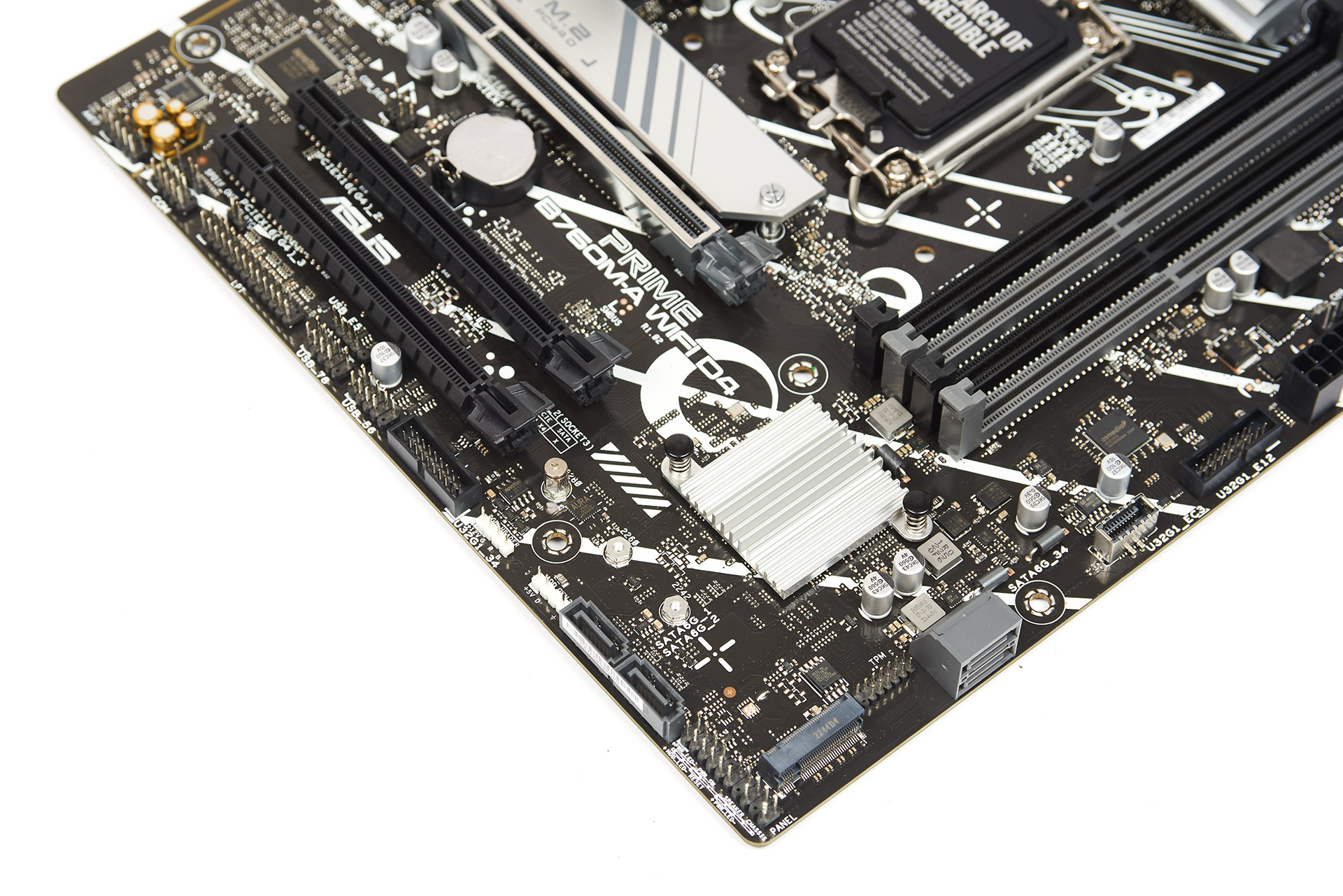

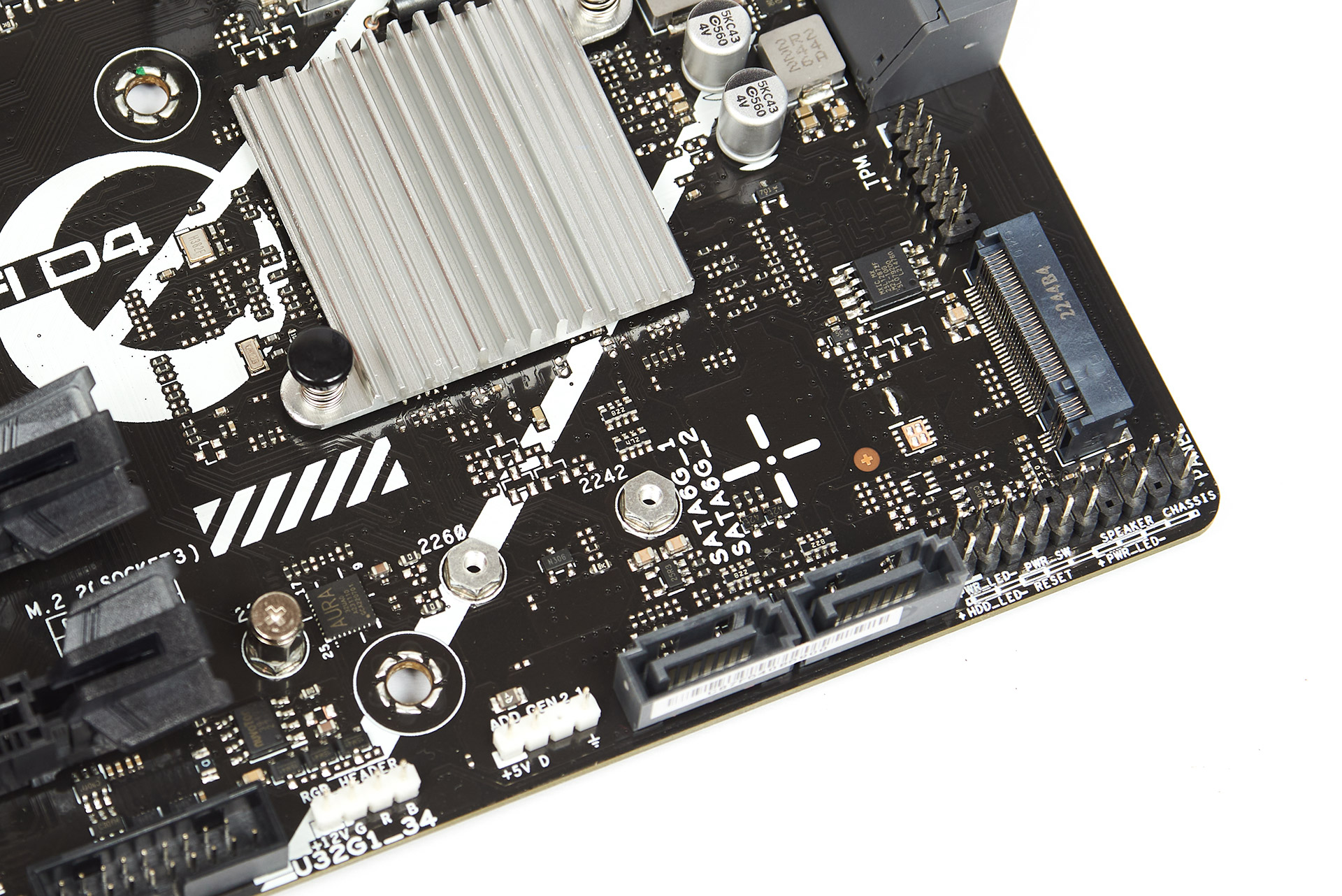

Правіше розташовано конектори RGB 12 В та RGB 5 В, два SATA-порти, конектор зовнішнього TPM, а також контактну групу FRONT PANEL.

ASUS Prime B760M-A WiFi D4

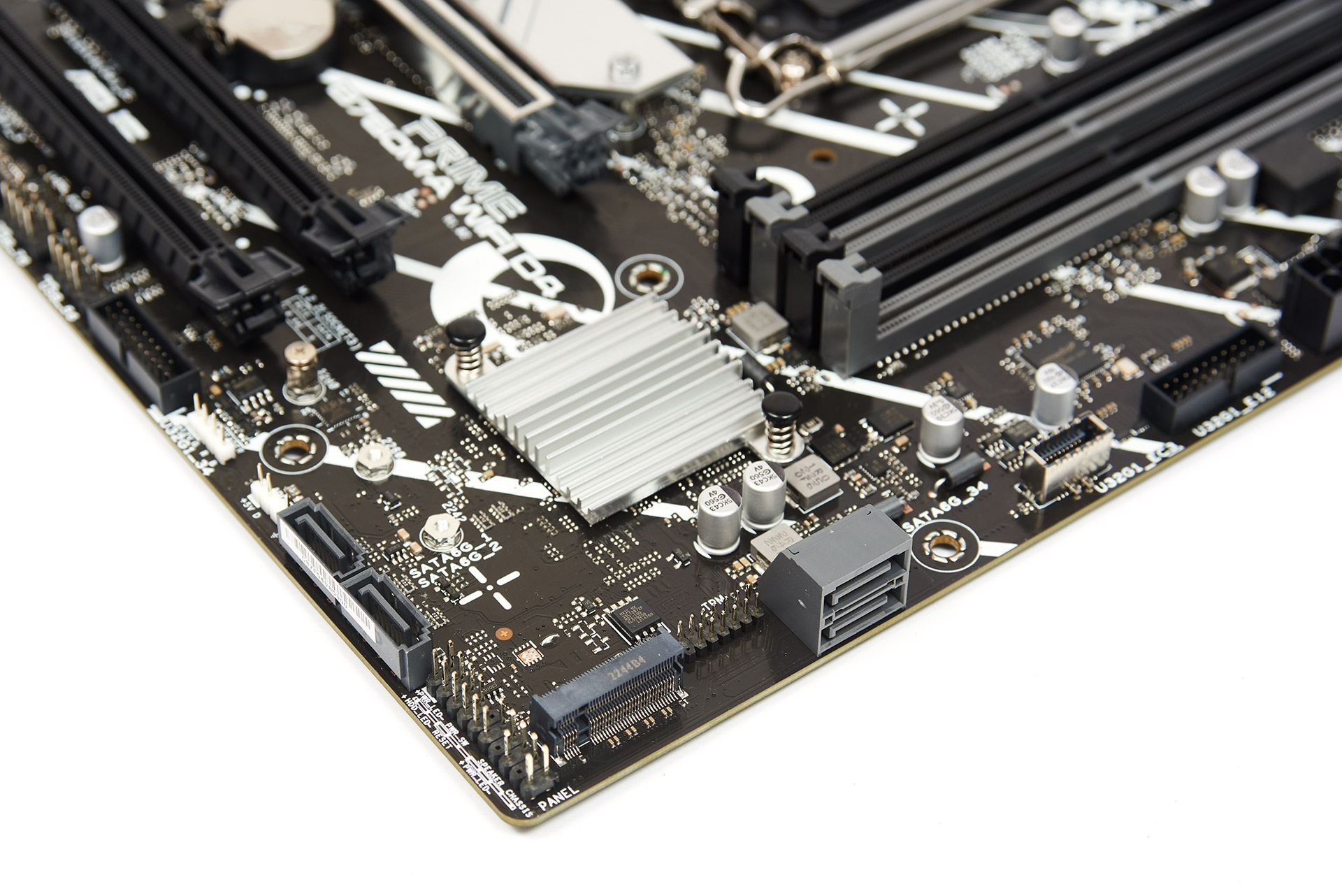

Під кутом 90 градусів розташовано ще два SATA-порти, а трохи вище по одному конектору USB 3.2 Gen 1 та USB 3.2 Gen 2 Type C. Зверху знаходяться ще два конектори RGB та три роз’єми вентиляторів.

ASUS Prime B760M-A WiFi D4

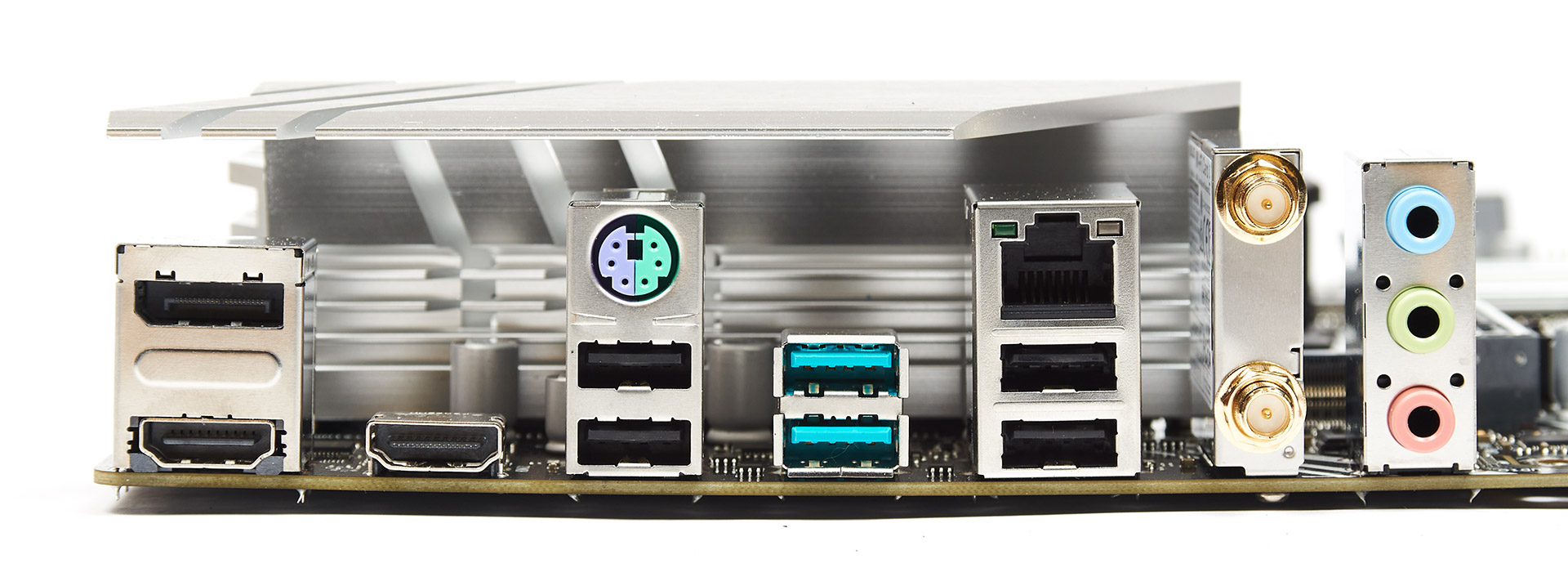

Інтерфейси I/O-панелі:

  • x2 HDMI;
  • x1 DisplayPort;
  • x1 PS/2;
  • x4 USB 2.0;
  • x2 USB 3.2 Gen2 (Type A);
  • x1 2.5G LAN;
  • x2 SMA (для підключення Wi-Fi антен);
  • х3 Mini Jack (Line in, Line out, Mic in).
