Блоки питания мощностью более 850 Вт вряд ли можно назвать популярной продукцией, а тем более модели на 1200 Вт. Но несмотря на это, количество предложений таких устройств на нашем рынке находится на достаточно высоком уровне, чтобы не говорить о их полной невостребованности. В основном такие блоки берут для питания систем с несколькими графическими адаптерами.
К нам на тестирование попало одно из таких устройств, а именно Vinga VPS-1200Pl — самый доступный блок питания на 1200 Вт с сертификатом 80 Plus Platinum и отечественной марки.

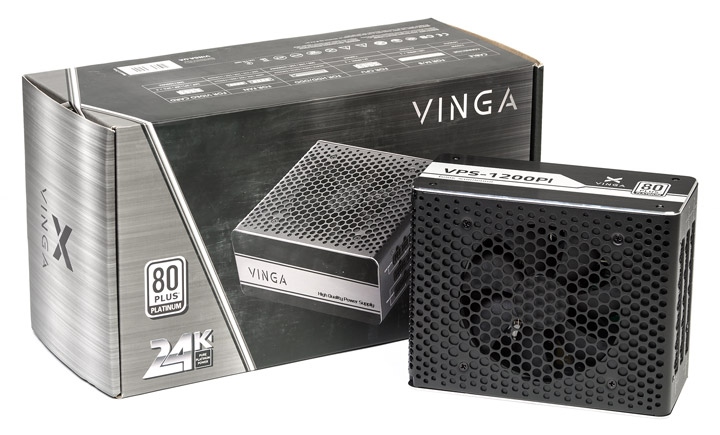

![Vinga VPS-1200](/power/vinga-vps-1200pl/01-vinga-vps-1200pl.jpg)
Vinga VPS-1200Pl
Модель | Vinga VPS-1200Pl |
---|---|
Страница продукта | vinga.ua |
Мощность, Вт | 1200 |
Сертификат энергоэффективности | 80 Plus Platinum |
Форм-фактор | ATX |
Схема подключения кабелей | Модульная |
Мощность канала +12V, Вт (А) | 1176 (98) |
Мощность канала +5V, Вт (А) | 100 (20) |
Мощность канала +3,3V, Вт (А) | 66 (20) |
Комбинированная мощность +3,5V и +5V, Вт (А) | 100 |
Мощность канала –12, Вт (А) | 3,6 (0,3) |
Мощность канала +5Vsb, Вт (А) | 15 (3) |
Активный PFC | + |
Диапазон сетевого напряжения, В | 110–240 |
Частота сетевого напряжения, Гц | 47–63 |
Размер вентилятора, мм | 120х120х25 |
Типа подшипника | Гидродинамический |
Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
Количество кабелей/разъемов для PCI-E | 4/8x (6+2) |
Количество кабелей/разъемов для SATA | 3/12 |
Количество кабелей/разъемов для IDE | 1/4 |
Количество разъемов для FDD | 1 |
Защиты | OVP, UVP, OPP, SIP, SCP |
Размеры (ШхВхГ), мм | 152х86х190 |
Масса, кг | н/д |
Гарантия, мес | 36 |
Стоимость, $ | ~115 |
Наш подопечный поставляется в крупной серо-черной коробке, оформление которой напоминает решения именитых производителей. На лицевой и обратной стороне упаковки изображен блок питания, указаны его основные особенности на украинском языке и наличие тех или иных разъемов.
![Vinga VPS-1200](/power/vinga-vps-1200pl/02-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/03-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/04-vinga-vps-1200pl.jpg)

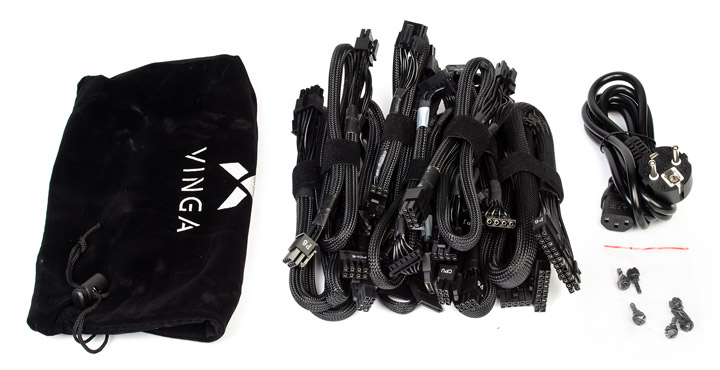

В комплекте присутствуют сетевой шнур, монтажные винтики увеличенной длины, набор отстегивающихся кабелей в велюровом чехле и в таком же поставляется само устройство.
![Vinga VPS-1200](/power/vinga-vps-1200pl/05-vinga-vps-1200pl.jpg)

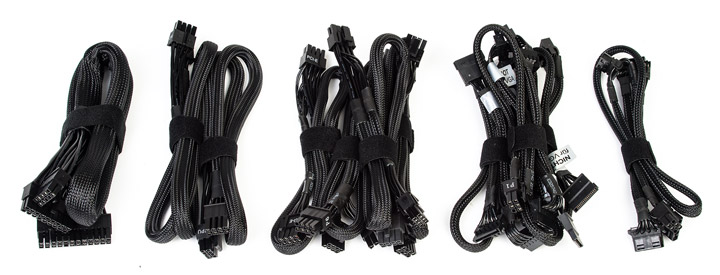

Блок обладает модульной конструкцией, поэтому все шлейфы отстегиваются, включая питания материнской платы и процессора. Количество их следующее:
- один для питания материнской платы (66 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (71 см);
- четыре с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (50 см);
- три с четырьмя разъемами питания для SATA-устройств (50+15+15+15 см);
- один с четырьмя разъемами питания для IDE-устройств и одним FDD (50+15+15+15+15 см).
![Vinga VPS-1200](/power/vinga-vps-1200pl/06-vinga-vps-1200pl.jpg)
Все кабели черного цвета и заключены в нейлоновую оплетку. Длина шлейфов для питания процессора достаточной длины для установки VPS-1200Pl даже в корпус Full-Tower с нижним расположением блока питания, а вот для видеокарт хотелось бы подлиннее.

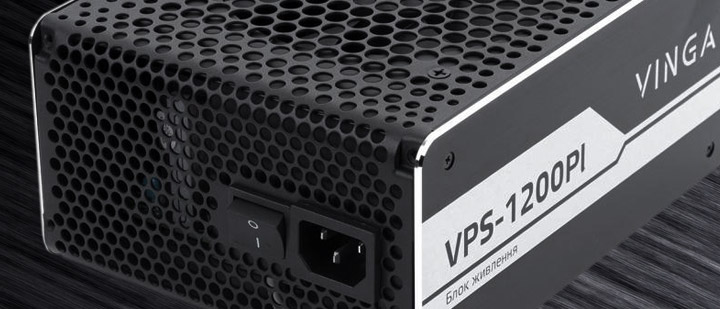

Внешне устройство один в один напоминает рассмотренную ранее модель Vinga VPS-650G: та же сплошная перфорация, закругленные грани и толстые алюминиевые боковые стенки.
![Vinga VPS-1200](/power/vinga-vps-1200pl/07-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/08-vinga-vps-1200pl.jpg)

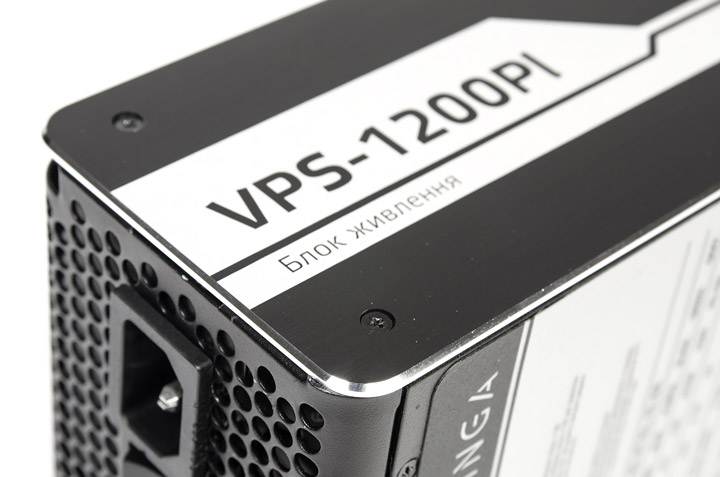

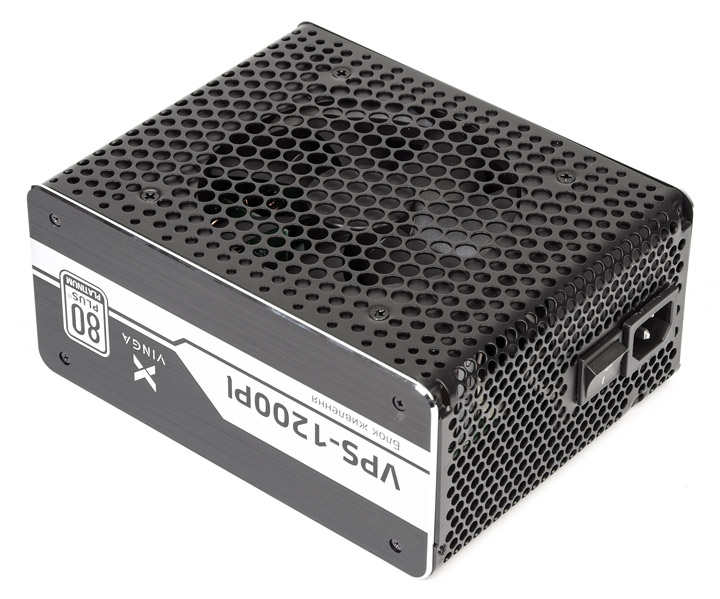

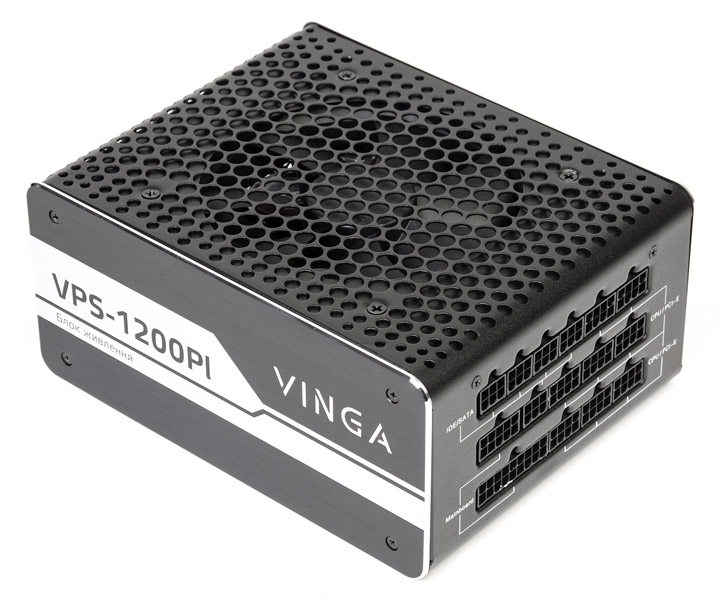

Но в этот раз оформление выполнено в серых тонах, а не желтых, и на боковинах присутствует фаска, обнажающая серебристый цвет металла. Все сделано под стать сертификату 80 Plus Platinum.
![Vinga VPS-1200](/power/vinga-vps-1200pl/09-vinga-vps-1200pl.jpg)
Не забываем также, что эта модель тоже весьма габаритная — ее длина составляет 190 мм, так что при ее покупке надо убедиться в отсутствии конфликта с корпусом.

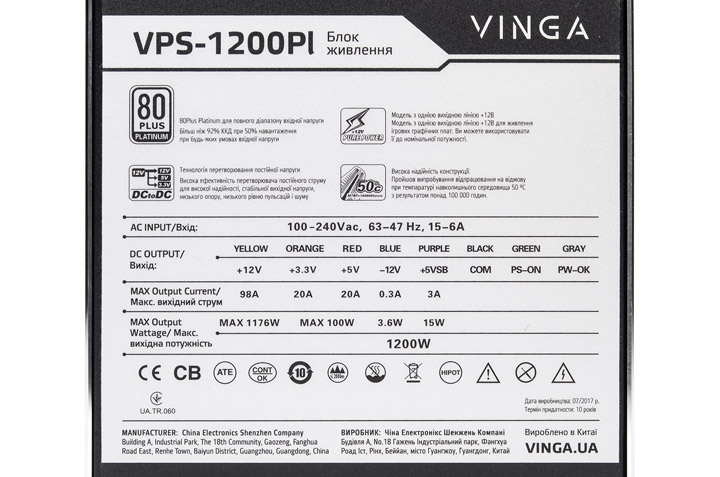

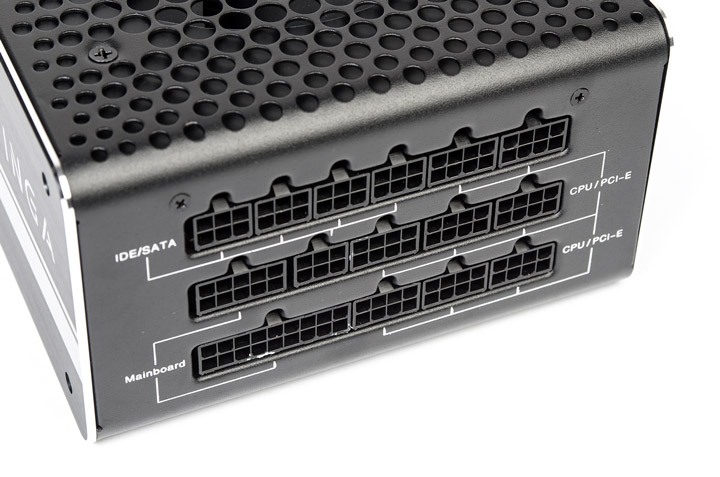

На внутренней стенке расположились разъемы для отстегивающихся кабелей, все они разного размера, дополнительно подписаны, так что спутать при подключении вряд ли получится.
![Vinga VPS-1200](/power/vinga-vps-1200pl/10-vinga-vps-1200pl.jpg)
По своим характеристикам блок полностью соответствует современным нормам, когда все питание сосредоточено на 12-вольтовой линии. По линии +12В он способен выдать почти всю свою мощность, а именно около 1176 ватт. Комбинированная мощность низковольтных каналов равна 100 Вт, для дежурного напряжения предусмотрено 15 Вт, а –12В — 3,6 Вт. В общем, стандартный набор характеристик. Особенности блока на этикетке указаны на украинском языке.
![Vinga VPS-1200](/power/vinga-vps-1200pl/11-vinga-vps-1200pl.jpg)
Как уже отмечалось, рассматриваемое устройство обладает высоким КПД, также оно оснащено активным PFC и поддерживает широкий диапазон входного сетевого напряжения. Из заявленных защит присутствуют: от бросков сетевого напряжения, от пониженного и повышенного выходного напряжения, от короткого замыкания и перегрузки по мощности. Есть автоматическая регулировка скорости вращения вентилятора.

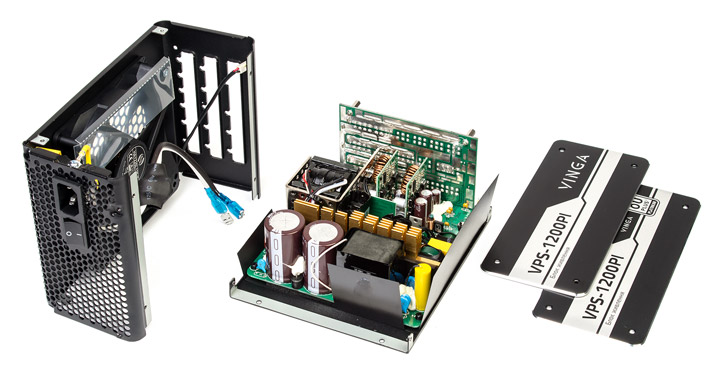

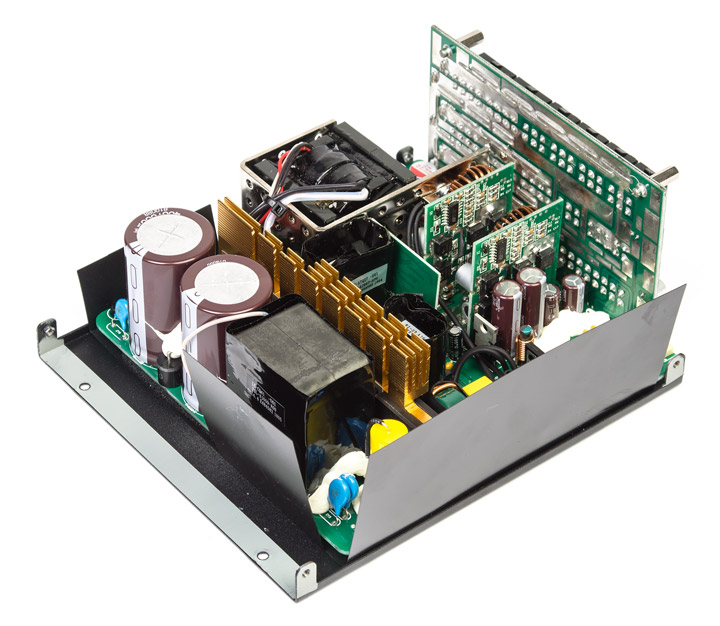

Разбирается блок не сильно охотно. Сняв боковушки и C-образную крышку с вентилятором, мы видим все ту же платформу SAMA.
![Vinga VPS-1200](/power/vinga-vps-1200pl/12-vinga-vps-1200pl.jpg)

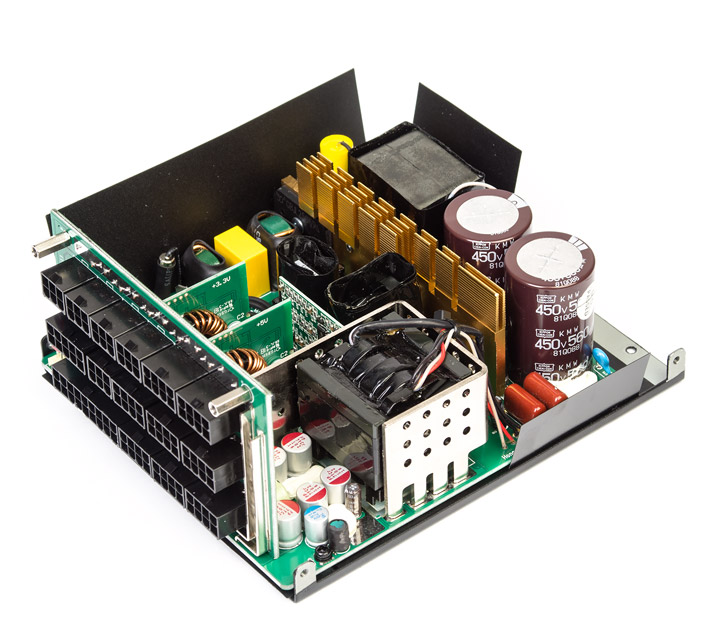

В ее схемотехнике используется резонансный преобразователь в высоковольтной части и синхронный выпрямитель в низковольтной с независимой стабилизацией выходных напряжений. Сразу видна нестандартная компоновка, развернутая на 90 градусов.
![Vinga VPS-1200](/power/vinga-vps-1200pl/13-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/14-vinga-vps-1200pl.jpg)
Как и младшая модель, это устройство выполнено на отлично, проблемные места залиты клеем, только на печатной плате уже нет никакого рисунка.
![Vinga VPS-1200](/power/vinga-vps-1200pl/15-vinga-vps-1200pl.jpg)

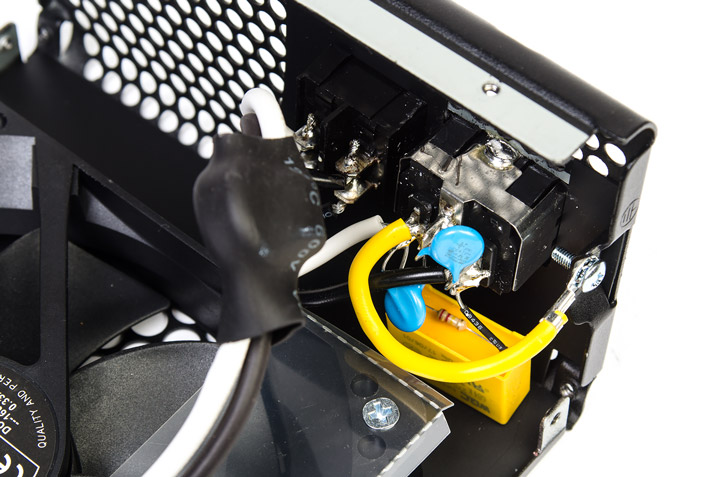

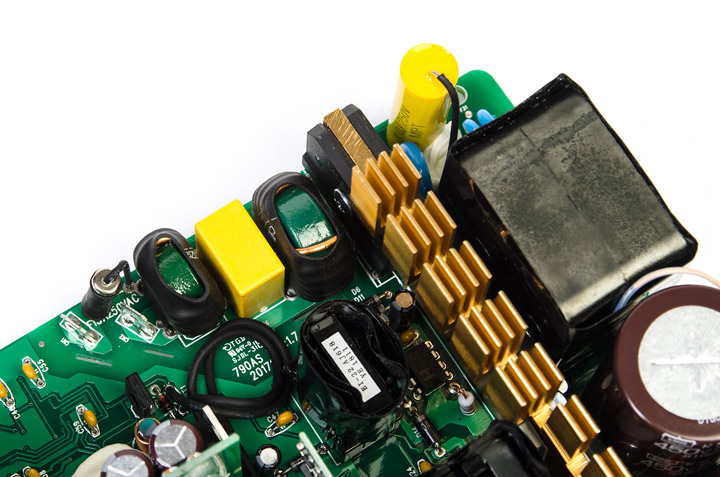

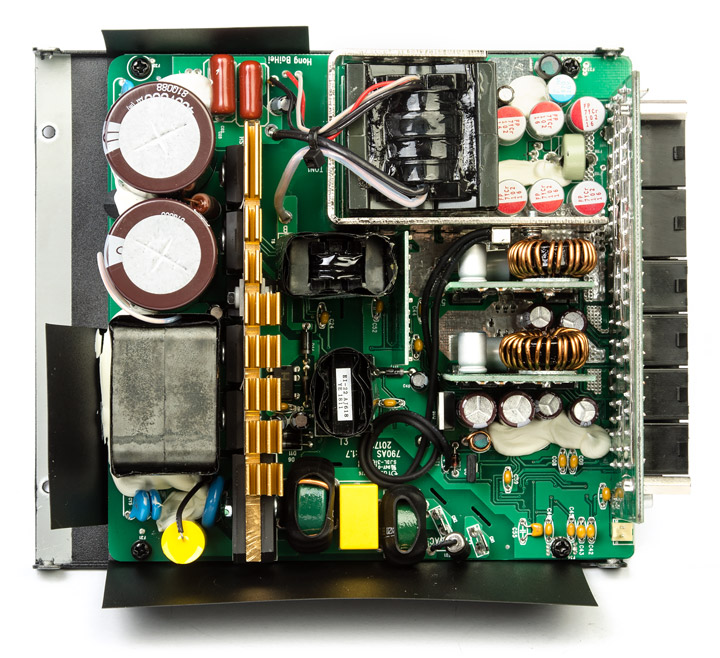

Входной фильтр частично реализован на сетевом разъеме.
![Vinga VPS-1200](/power/vinga-vps-1200pl/16-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/17-vinga-vps-1200pl.jpg)

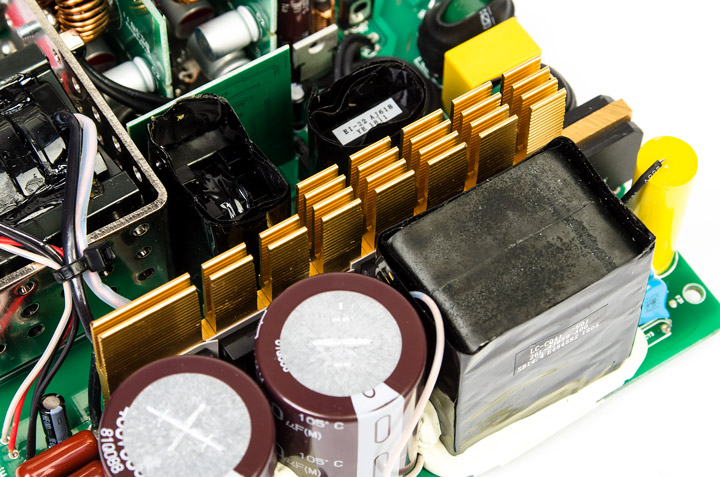

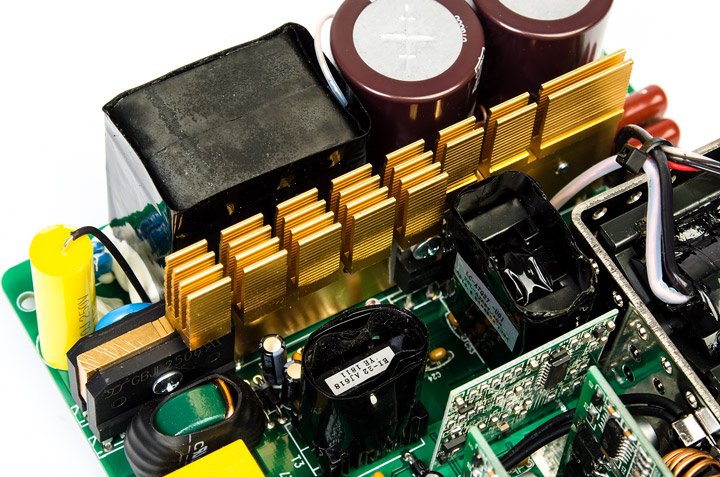

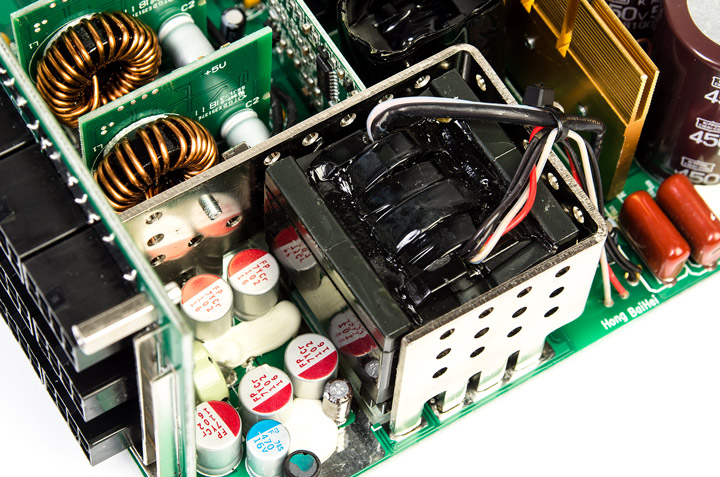

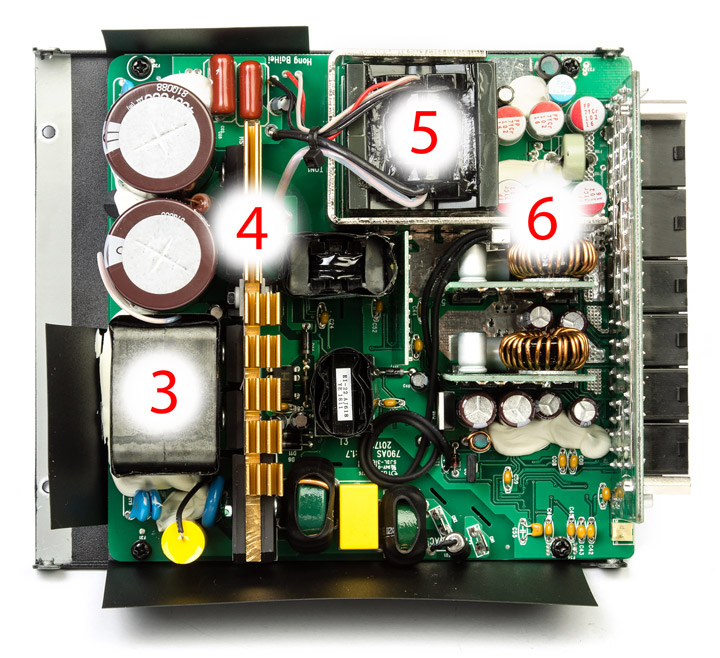

За охлаждение ключевых транзисторов, элементов APFC и двух диодных мостов отвечает один радиатор, проходящий поперек всей печатной платы. Для транзисторов синхронного выпрямителя, расположенных с обратной стороны, предусмотрена толстая шина, обвернутая вокруг импульсного трансформатора. Последний размещен горизонтально, в аккурат над транзисторами и соединен с ними напрямую.
![Vinga VPS-1200](/power/vinga-vps-1200pl/18-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/19-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/20-vinga-vps-1200pl.jpg)
На шине-радиаторе находится термодатчик, благодаря которому осуществляется регулировка оборотов вентилятора.
![Vinga VPS-1200](/power/vinga-vps-1200pl/22-vinga-vps-1200pl.jpg)

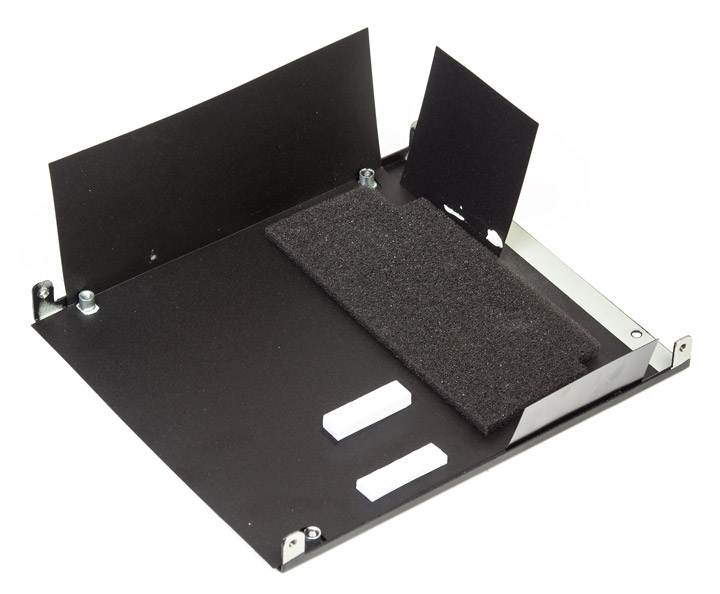

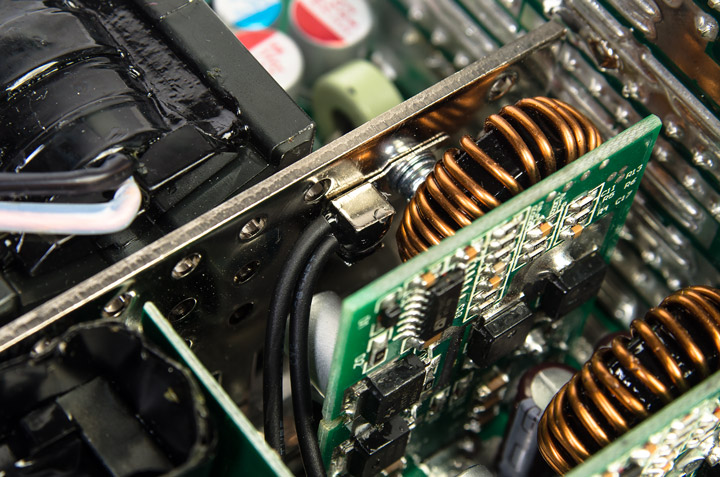

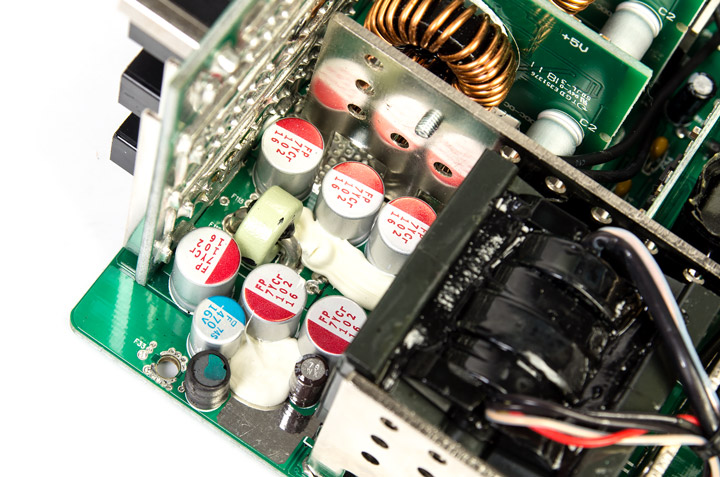

Часть тепла от синхронного выпрямителя через толстые термопрокладки передается корпусу блока питания. Опять мы видим кусок поролона, который уже встречался при осмотре VPS-650G.
![Vinga VPS-1200](/power/vinga-vps-1200pl/21-vinga-vps-1200pl.jpg)

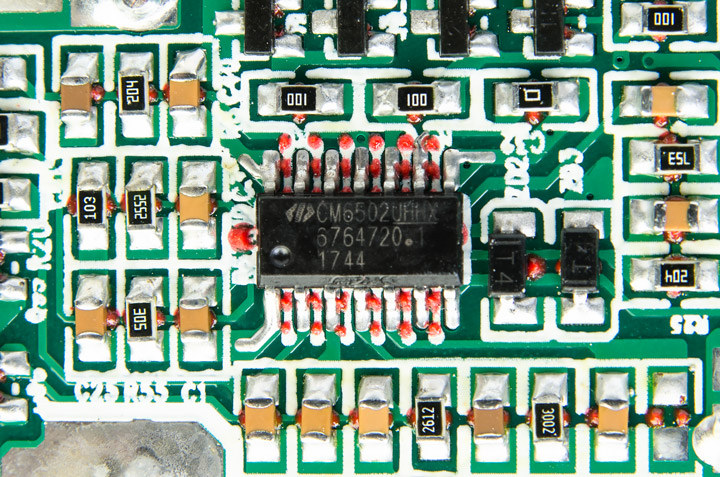

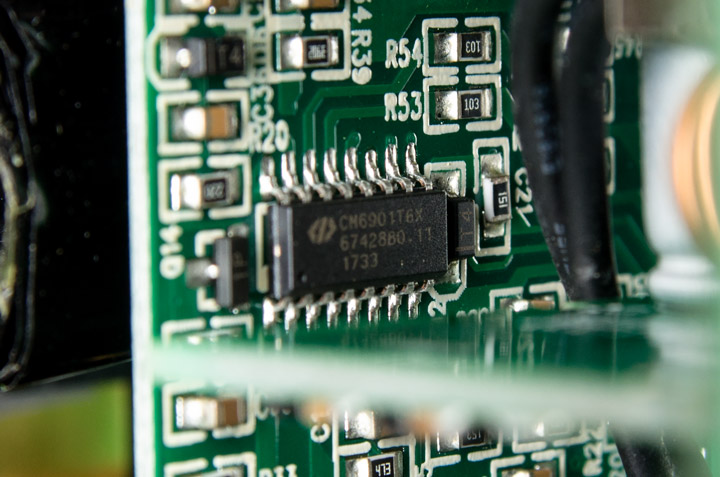

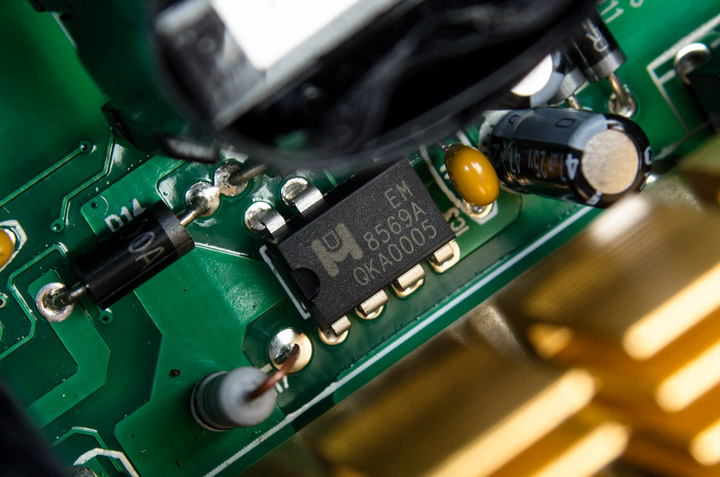

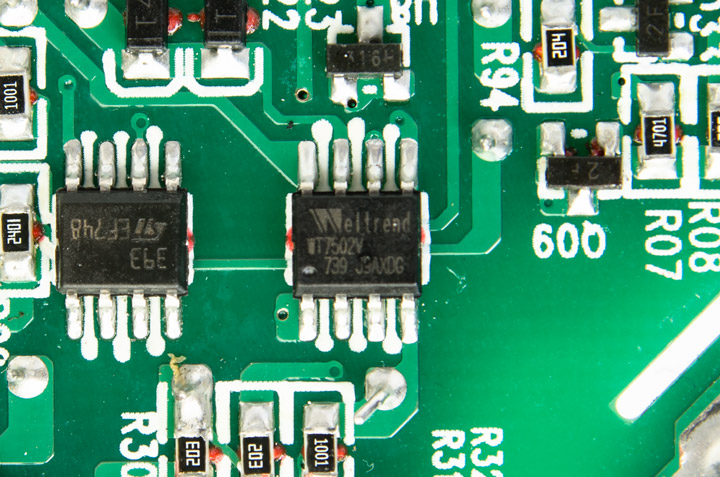

Управляется блок контроллером CM6901T6X, который отвечает за резонансный преобразователь и синхронный выпрямитель. Установлен он на отдельной платке. Активный PFC выполнен на чипе CM6502UHHX, «дежурка» реализована на EM8569A. В качестве супервизора установили микросхему Weltrend WT7502V.
![Vinga VPS-1200](/power/vinga-vps-1200pl/23-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/24-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/25-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/26-vinga-vps-1200pl.jpg)

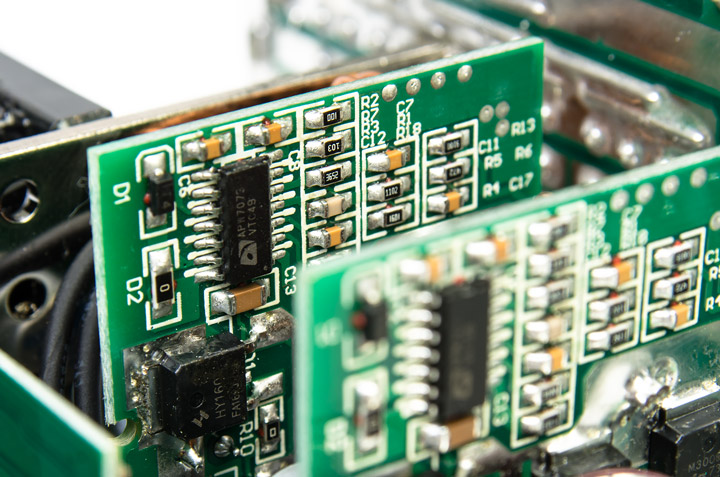

DC/DC-преобразователи для низковольтных напряжений реализованы на отдельных платах и управляются ШИМ-контроллерами APW7073.
![Vinga VPS-1200](/power/vinga-vps-1200pl/27-vinga-vps-1200pl.jpg)

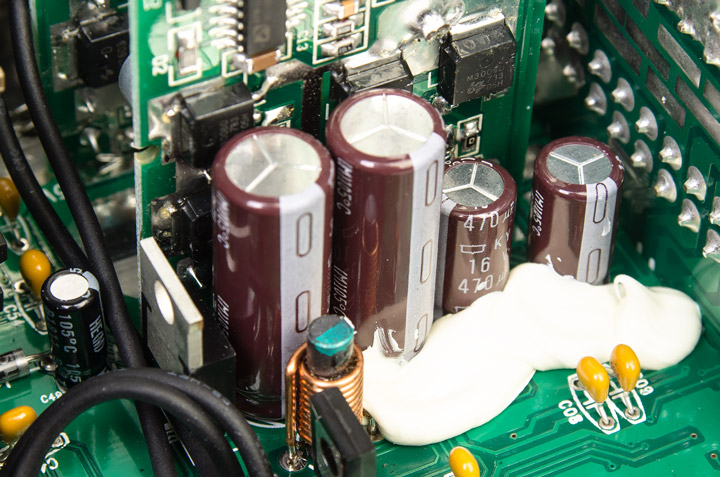

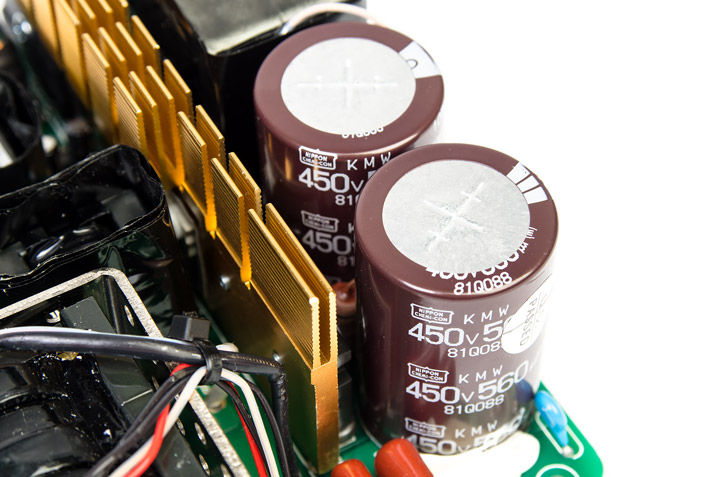

Во входной цепи установлено две емкости на 560 мкФ с рабочим напряжением 450 В и температурой 105 °C производства Nippon Chemi-Con. В остальных цепях присутствуют конденсаторы этой же компании. В выходной цепи есть полимерные емкости.
![Vinga VPS-1200](/power/vinga-vps-1200pl/28-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/29-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/30-vinga-vps-1200pl.jpg)

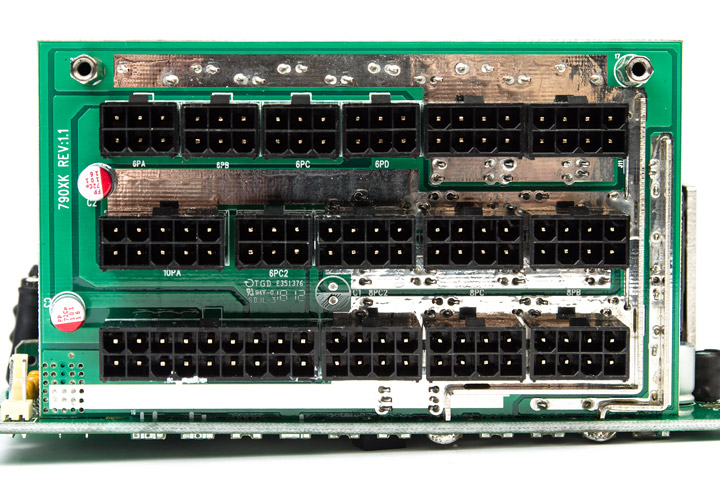

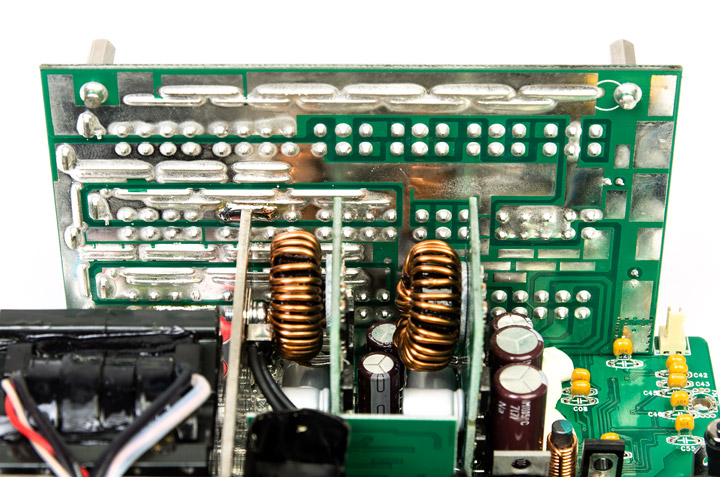

Плата для отстегивающихся кабелей посредством шин подключена напрямую к основной печатной плате. Некоторые дорожки на ней усилены перемычками и залиты припоем. Присутствуют также пара полимерных конденсаторов.
![Vinga VPS-1200](/power/vinga-vps-1200pl/31-vinga-vps-1200pl.jpg)
![Vinga VPS-1200](/power/vinga-vps-1200pl/32-vinga-vps-1200pl.jpg)

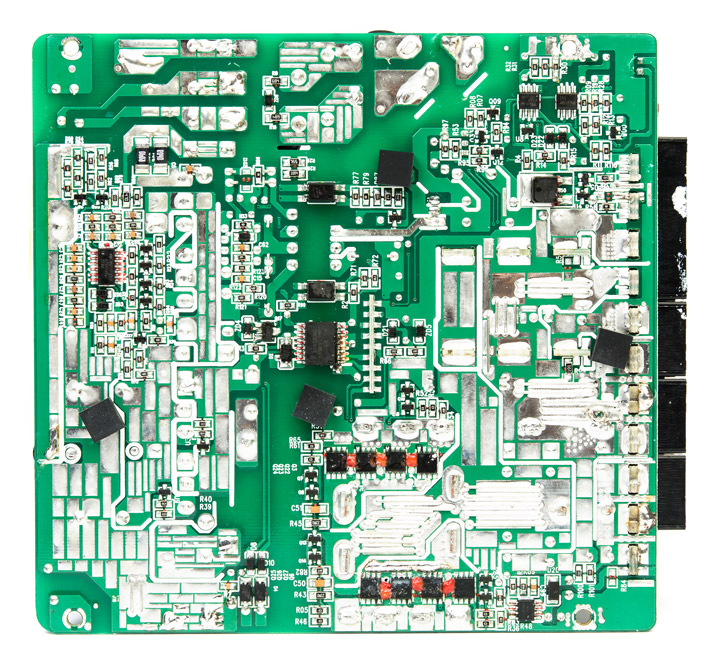

Пайка печатной платы очень качественная, «сопли» отсутствуют, флюс замечен только в районе шин и то в небольшом количестве.
![Vinga VPS-1200](/power/vinga-vps-1200pl/33-vinga-vps-1200pl.jpg)

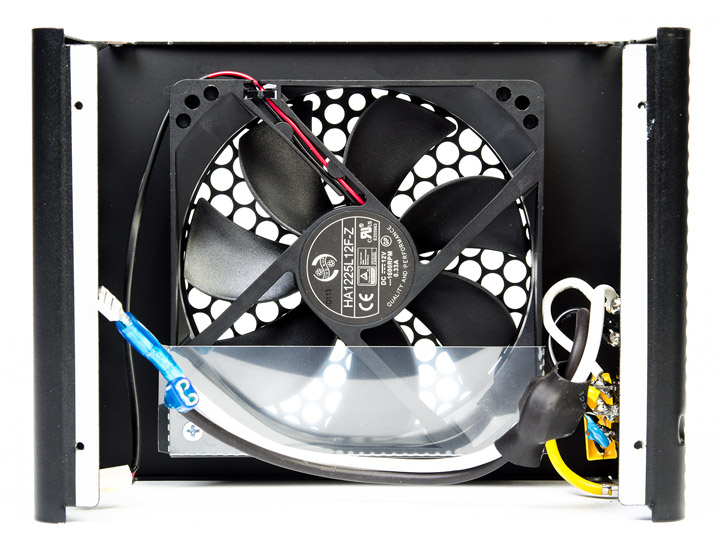

Охлаждается Vinga VPS-1200Pl 120-мм вентилятором Hong Hua HA1225L12F-Z, выполненном на базе гидродинамического подшипника и с двухконтактным подключением. Паспортная частота вращения составляет 1800 об/мин.
![Vinga VPS-1200](/power/vinga-vps-1200pl/34-vinga-vps-1200pl.jpg)
При старте системы и в простое он вращается со скоростью около 530 об/мин, легкая игровая нагрузка увеличивает количество оборотов еще на 30 единиц. Использование двух прожорливых видеокарт и одновременный запуск вычислений на процессоре доводят скорость до 790 об/мин, что вполне приемлемо по уровню шума. А вот уже полная нагрузка сопряжена с ростом частоты вращения до 1550 об/мин и тут уже блок тихим не назовешь.
Методика тестирования
Проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i5-8600K (4,3 ГГц);
- материнская плата: ASUS Maximus X Apex (Intel Z370);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX429C15PB3AK2/16 (2x8 ГБ, DDR4-2933@3200, 16-18-18-36-2T);
- видеокарта: GeForce GTX 1080;
- накопитель: Kingston SSDNow UV400 480GB (480 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.
Также для максимальной нагрузки была собрана следующая система:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием 4х и анизотропной фильтрацией 16х при игровой нагрузке, а для дополнительной нагрузки использовалась программа LinX с задачей на 1024 МБ, при этом Tropics запускался с AA2x и AF16x. Для увеличения потребляемой мощности дополнительно использовались еще две карты на базе чипов Radeon R9 290 и Radeon RX 480, которые функционировали в режиме майнинга.
Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
Vinga VPS-1200Pl | GTX1080 (LGA1151) | GTX1080 (LGA1151) | GTX295SLI (LGA1366) | GTX295SLI (LGA1366) | GTX295SLI (LGA1366) | GTX295SLI + 2x Radeon (LGA1366) |
---|---|---|---|---|---|---|
Режим | Idle | Burn, Game+LinX | Burn, Game | Burn, Game+LinX | Burn, OCCT | Burn, OCCT |
Потребляемая мощность, Вт | 40,2 (~35) | 337 (310) | 648 (~605) | 790 (~740) | 1003 (~925) | 1403(~1300) |
Линия +3.3V, В | 3,34 (+1,2) | 3,34 (+1,2) | 3,37 (+2,1) | 3,36 (+1,8) | 3,36 (+1,8) | 3,36 (+1,8) |
Линия +5V, В | 5,04 (+0,8) | 5,04 (+0,8) | 5,05 (+1) | 5,06 (+1,2) | 5,06 (+1,2) | 5,07 (+1,4) |
Линия +12 (MB), В | 12,06 (+0,5) | 12,04 (+0,3) | 12,01 (+0,1) | 12 | 11,99 (–0,1) | 11,98 (–0,2) |
Линия +12 (CPU), В | 12,06 (+0,5) | 12,06 (+0,5) | 12,05 (+0,4) | 12,02 (+0,2) | 12,02 (+0,2) | 12,01 (+0,1) |
Линия +12 (VGA1), В | 12,06 (+0,5) | 12,04 (+0,3) | 11,99 (–0,1) | 11,99 (–0,1) | 11,98 (–0,2) | 11,94 (–0,5) |
Линия +12 (VGA2), В | 12,06* (+0,5) | 12,07* (+0,6) | 11,99 (–0,1) | 11,98 (–0,2) | 11,98 (–0,2) | 11,95 (–0,4) |
Скорость вращения вентилятора, об/мин | 537 | 568 | 1028 | 1260 | 1516 | 1550 |
Термодатчик №1 | 27,6 | 26,7 | 26,4 | 26,2 | 27,2 | 26,7 |
Термодатчик №2 | 28,3 | 28,8 | 29,2 | 29,2 | 30,2 | 32,5 |
Термодатчик №3 | 31,8 | 33,2 | 33,3 | 32,4 | 33,8 | 36,4 |
Термодатчик №4 | 37,1 | 41,5 | 43,6 | 43,3 | 46,6 | 52 |
Термодатчик №5 | 36,1 | 41,8 | 49,3 | 52 | 61,4 | 72 |
Термодатчик №6 | 35,5 | 38,8 | 42 | 44,3 | 50,4 | 57,2 |
*— без нагрузки.
Отличные показатели, все в пределах нормы и не выходит даже за 2% порог, за исключением 3,3-вольтового канала, где при игровой нагрузке с парой видеокарт он достиг 2,1%. Хорошая стабильность напряжений, даже при перегрузке блока питания почти на 10%. Трансформатор прогрелся до 72 градусов, но учитывая отданную мощность, это не так много, тем более, в моделях на 500–700 Вт он имеет аналогичные температуры.
Выводы
Рассмотренный блок Vinga VPS-1200Pl оказался отличным продуктом как в плане характеристик, так и внешнего вида, что является редким сочетанием в наше время. Хорошие выходные параметры обусловлены используемой платформой SAMA, которая, все же, является малопопулярной у производителей блоков питания. Дизайн понравится ценителям оригинальных решений, но вот длина устройства может стать камнем преткновения при установке в некоторые корпуса, даже Vinga. Любители брать мощные решения для сборок low-end в надежде на полную тишину, к сожалению, пройдут мимо, так как вентилятор системы охлаждения вращается даже при минимальной нагрузке. Но если при сборке производительного ПК с прицелом на энергоэффективность захочется сэкономить, то Vinga VPS-1200Pl может стать единственным выбором на отечественном рынке, так как цена за такой мощный блок питания с «платиновым» сертификатом находится на уровне 110–120 долларов, тогда как решения именитых производителей раза в два дороже.
