Ну а теперь самое интересное. Взглянем на внутренности ноутбука.

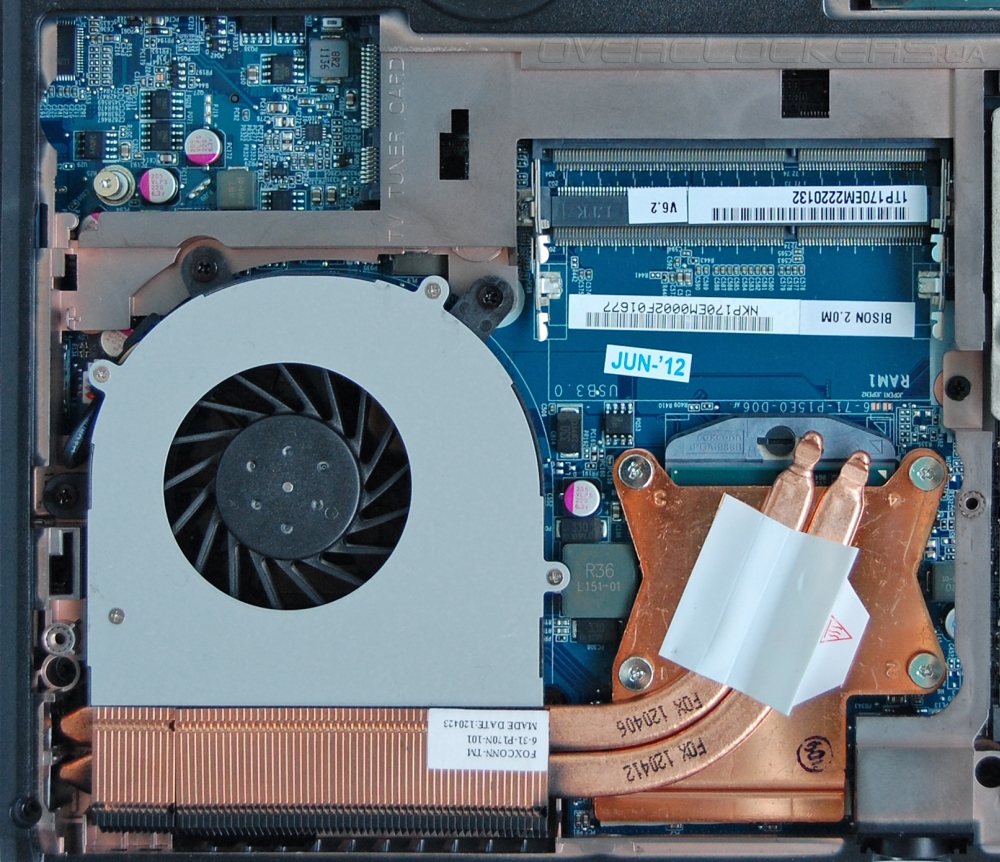

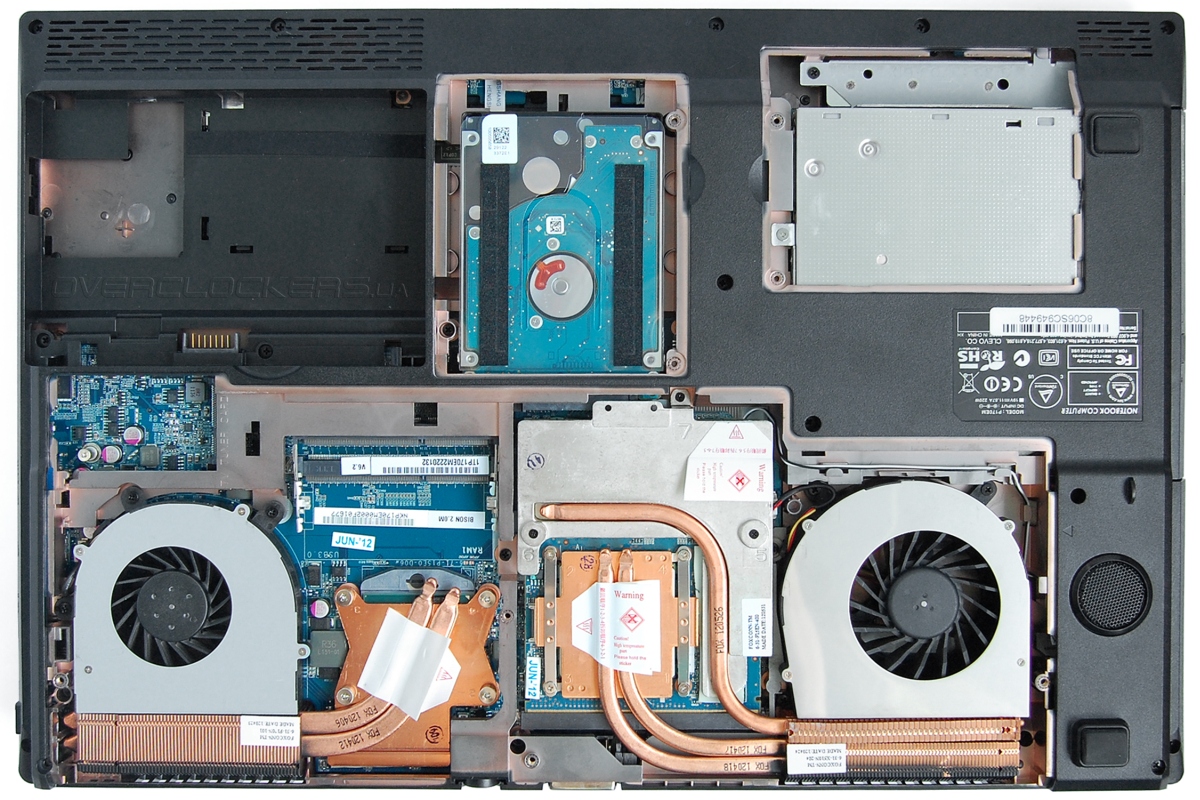

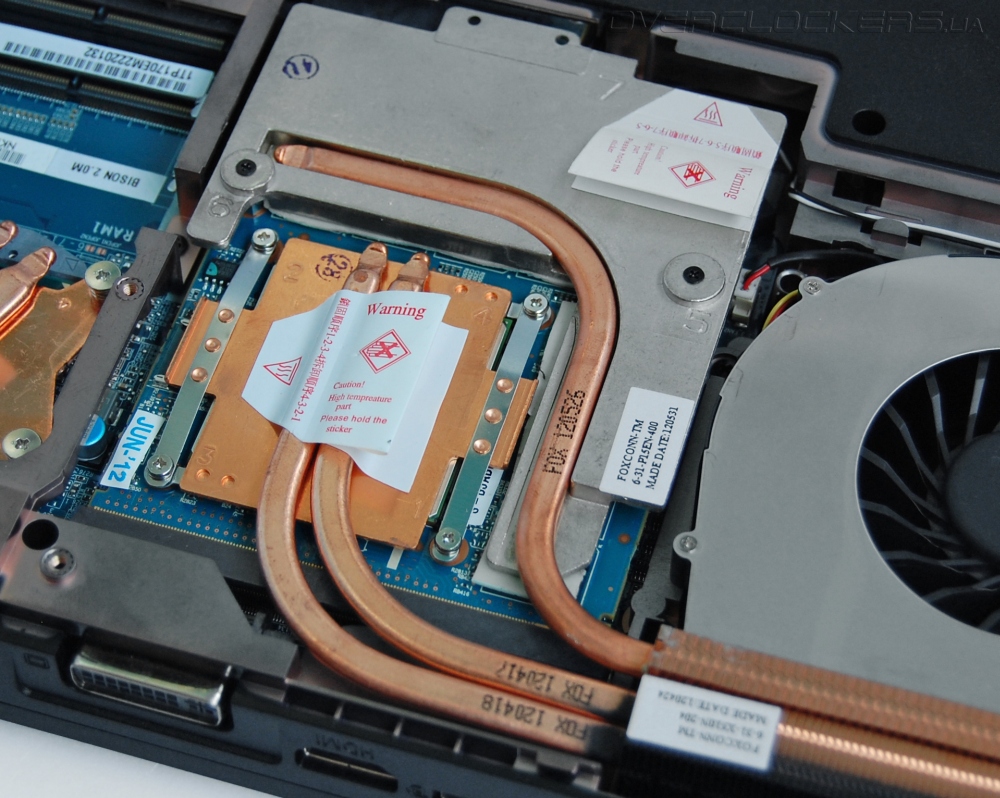

В верхних отсеках расположены: аккумулятор, жесткий диск и оптический привод. Сняв крышку с нижней части, мы получаем доступ к материнской плате с видеокартой. Реализовано раздельное охлаждение CPU и GPU с использованием двух «турбин». Видеокарта выполнена на отдельной плате. От графического чипа тепло отводят две тепловые трубки. Микросхемы памяти и силовые элементы накрыты алюминиевым радиатором еще с одной трубкой. Все три трубки несут не себе радиатор из плотно расположенных друг к другу пластин, которые продуваются вентилятором.
Система охлаждения процессора аналогичная, использует две тепловые трубки. Возле процессора есть два свободных разъема для установки оперативной памяти. Имеется слот формата Mini Card для дополнительных устройств — например, ТВ-тюнера.

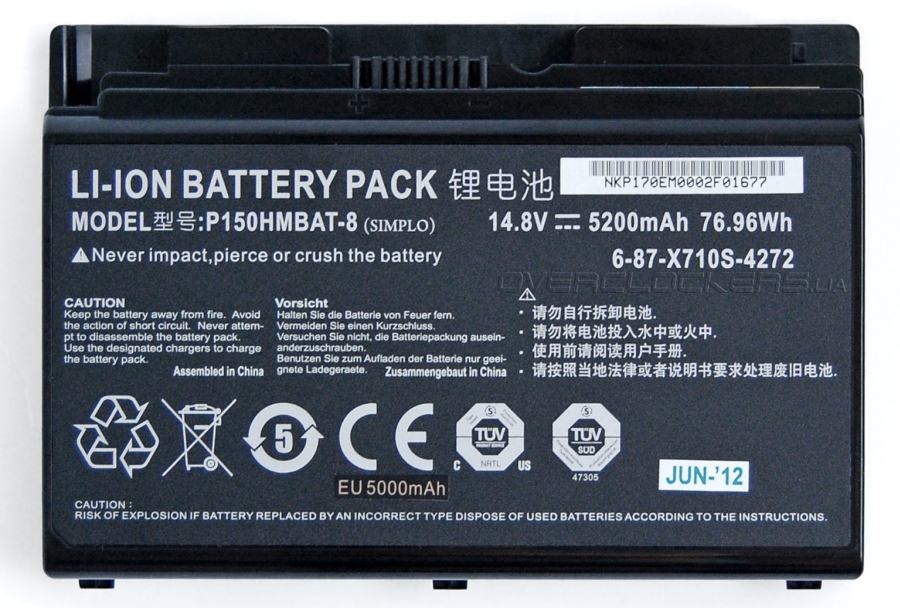

В автономном режиме питание ноутбука осуществляется от 6-секционного аккумулятора на 5200 мА•ч.
Технические характеристики
Теперь давайте подробнее поговорим обо всей это «начинке».
| Модель | Sager NP9170 (Clevo P170EM) |
| Процессор | Intel Core i7-3610QM 2,3 ГГц (до 3,3 ГГц в режиме Turbo Boost) |
| Чипсет | Intel HM77 Express |
| Оперативная память | 8 ГБ, DDR3-1600 |
| Дисплей | 17,3”, 1920x1080, LED |
| Видеокарта | AMD Radeon HD 7970M Intel HD Graphics 4000 |
| Дисковая подсистема | Seagate Momentus ST9750420AS (750 ГБ, 7200 об/мин, 16 МБ кэш) |
| Оптический привод | Super Multi DVD (DVD±RW, CD-RW) TSST SN-208AB |
| Порты ввода/вывода | DVI-I, HDMI 1.4a, Display Port 1.1, FireWire, USB 2.0, два USB 3.0, eSATA, RJ-45, микрофонный вход, линейный аудиовыход, линейный вход, SPDIF |
| Коммуникации | Gigabit Ethernet, Wi-Fi 802.11 b/g/n, |
| Bluetooth 3.0 | |
| Картридер | MMC/RSMMC/MS/MS Pro/MS Duo/SD/Mini-SD/SDHC/SDXC |
| Мультимедиа | акустическая система Onkyo 2.1, веб-камера 2 Мп |
| Карты расширения | Mini Card Slot |
| Защита | замок Кенсингтона, сканер отпечатков пальцев |
| Аккумулятор | 14,8 В, 5200 мА•ч, 76,96 Вт•ч |
| Адаптер питания | 220 Вт |
| Размеры | 412 x 276 x 47 мм |
| Масса | 3,9 кг |

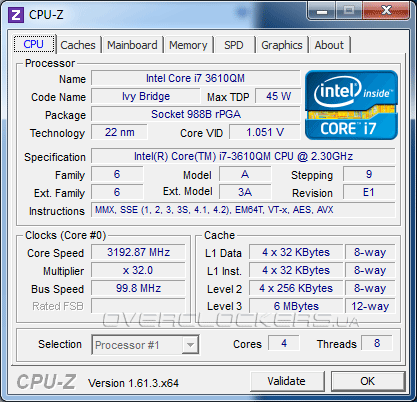

Данная модель базируется на процессоре Intel Core i7-3610QM под Socket G2 (rPGA 988B). CPU имеет реальных четыре ядра и поддерживает Hyper-Threading, благодаря чему может выполнять одновременно восемь потоков вычислений. В новом семействе мобильных Ivy Bridge серия процессоров Core i7-3600 занимает среднее место в иерархии Core i7. Более простые представители линейки Core i7-3500 являются аналогом настольных Core i3, т.е. у них два реальных ядра с поддержкой Hyper-Treading. Старшие процессоры Core i7-3700 и Core i7-3800 работают на высоких частотах и оснащаются чуть большим объемом кэша L3. Данный же CPU функционирует на 2,3 ГГц. Зато в режиме Turbo пиковая частота отдельных ядер может достигать 3,3 ГГц. Turbo Boost привязан к ограничению уровня TDP. Такой «разгон» работает, если не превышен соответствующий лимит (в данном случае 45 Вт). На деле превысить лимит TDP у процессоров Intel очень и очень сложно. Так что они все время работают на повышенных частотах. Конечно, 3,2 ГГц достижимы лишь в однопоточных задачах, но и в приложениях, которые задействуют больше ядер, довольно часто можно увидеть частоты 3—3,1 ГГц.

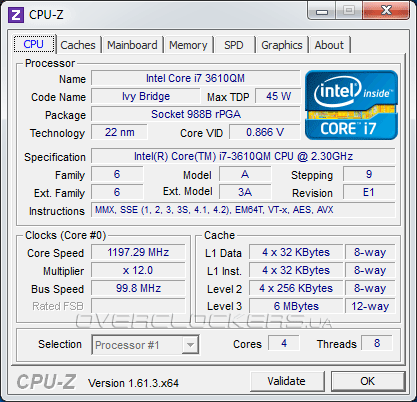

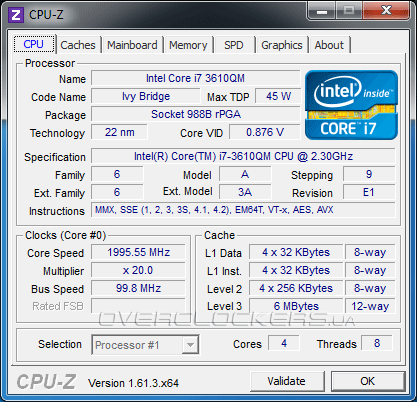

В режиме простоя при подключении внешнего питания процессор большую часть времени работает на частоте в 2 ГГц, почти не сбрасывая ее ниже. При работе от аккумулятора частота сразу сбрасывается до 1,2 ГГц. Да и частоты повышаются не так значительно, как при питании от сети. При обычных действиях на рабочем столе выше 1,6 ГГц частота процессора не скачет. Но при максимальной нагрузке тоже можно увидеть 3 ГГц. Хотя все еще будет зависеть от включенного плана энергосбережения. В экономном режиме процессор все время стремится к более низким частотам. Было у нас и такое, что в бенчмарках и архиваторах он переключался лишь на 2 ГГц, хотя при других попытках в таком же режиме работал и на частоте в 3 ГГц.

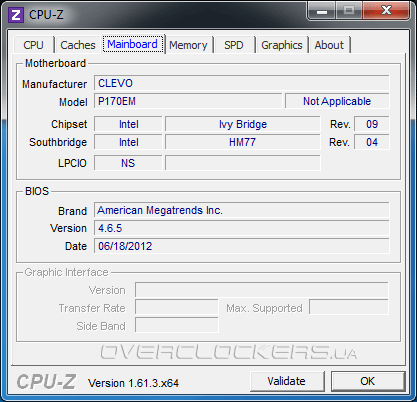

Материнская плата базируется на чипсете Intel HM77 Express.

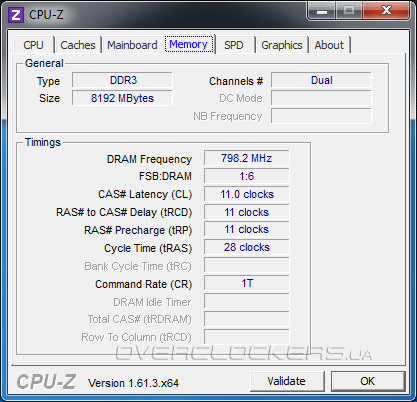

В системе установлено 8 ГБ памяти — две планки Samsung в двухканальном режиме. Память работает на частоте 1600 МГц при задержках 11-11-11-28-1T.

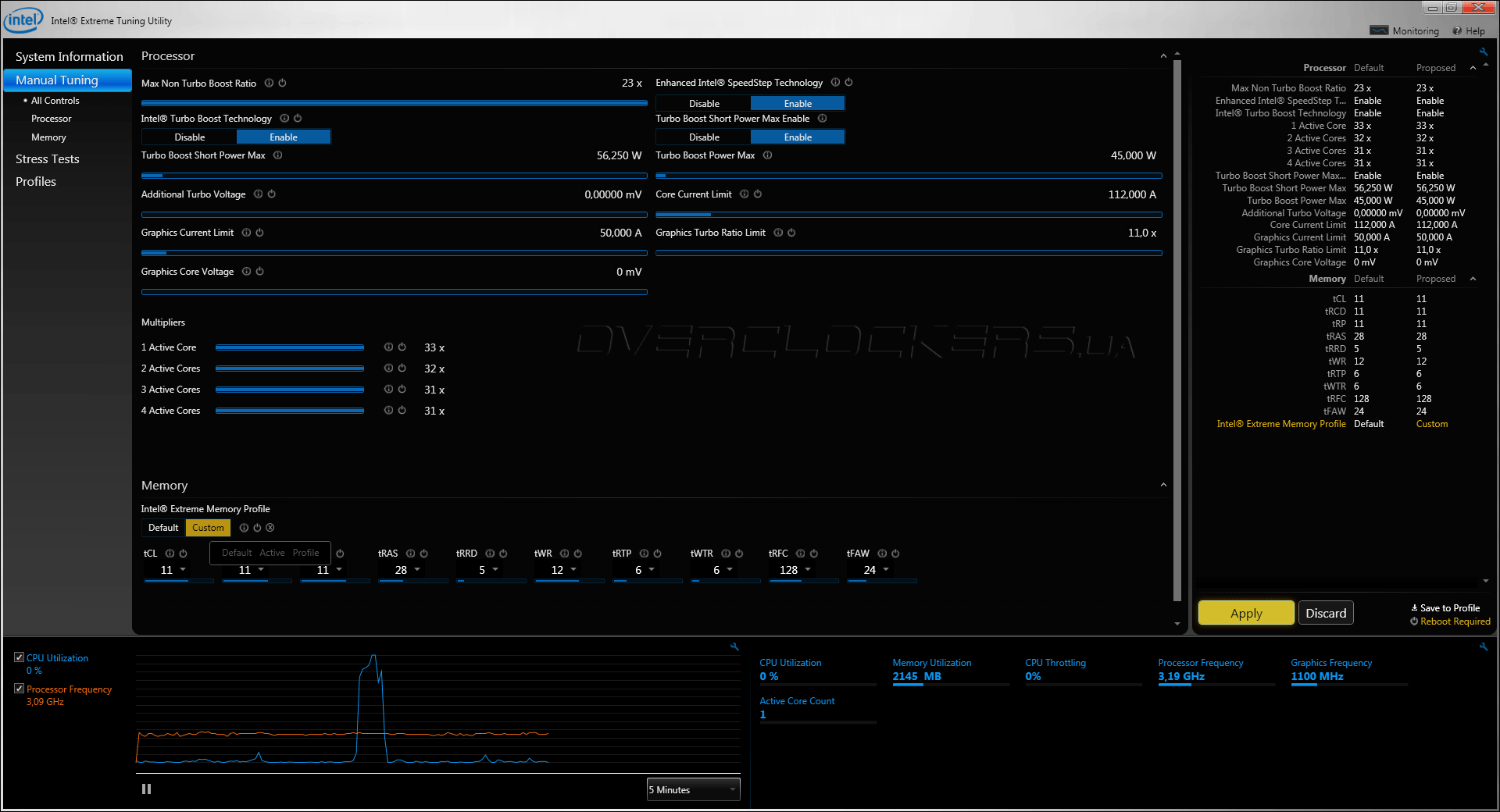

Никаких возможностей разгона данного процессора нет. В BIOS вообще нет никаких настроек производительности системы. Хотя, энтузиасты могут воспользоваться утилитой Intel Extreme Tuning. Накрутить лишние мегагерцы для Core i7-3610QM не удастся. Но благодаря возможности изменения таймингов памяти можно тоже добиться прироста общей производительности в несколько процентов. Тем более, что родные задержки очень высокие. Данная система отлично работала при 10-10-10-24. Возможно, справилась бы и с 9-9-9-24, но данную конфигурацию мы просто не успели проверить на стабильность.
Также в программе доступны тонкие настройки Turbo Boost.
В ноутбуке установлен жесткий диск Seagate Momentus ST9750420AS объемом 750 ГБ. Скорость вращения шпинделя 7200 об/мин, объем буфера 16 МБ. Оптический универсальный DVD-привод — это TSST SN-208AB. Интегрированный сетевой контроллер Realtek обеспечивает поддержку режимов 10/100/1000 Mbps. Беспроводная сеть Wi-Fi 802.11 b/g/n реализована на Realtek RTL8723AE. Также поддерживается Bluetooth 3.0.
В Sager NP9170 на данный момент установлен самый производительный графический акселератор от AMD — Radeon HD 7970M. До недавней премьеры GeForce GTX 680 он был и самым мощным для ноутбуков вообще. Впрочем, модели с новинкой от NVIDIA пока еще не доступны на отечественном рынке, да и неизвестно, насколько существенное у зеленого флагмана преимущество в производительности (преимущество в цене вопросов не вызывает).

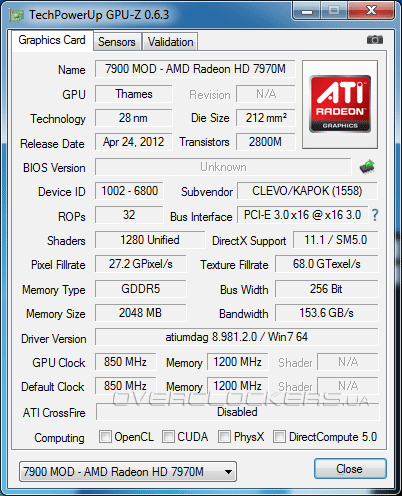

Маркировка мобильных видеокарт отличается от десктопных аналогов. Фактически мы имеем настольные решения с завышенным порядковым номером, пониженными частотами и рабочими напряжениями. Radeon HD 7970M базируется на процессоре Wimbledon XT с 1280 потоковыми процессорами, 80 текстурными блоками и 32 ROP при 256-битной шине. Как не трудно догадаться, это аналог GPU Pitcairn XT, на котором построен Radeon HD 7870.
| Видеокарта | Radeon HD 7970M | Radeon HD 7870 | Radeon HD 7850 |
| Ядро | Wimbledon XT | Pitcairn | Pitcairn |
| Количество транзисторов, млн. шт | 2800 | 2800 | 2800 |
| Техпроцесс, нм | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 212 | 212 | 212 |
| Количество потоковых процессоров | 1280 | 1280 | 1024 |
| Количество текстурных блоков | 80 | 80 | 64 |
| Количество блоков рендеринга | 32 | 32 | 32 |
| Частота ядра, МГц | 850 | 1000 | 860 |
| Шина памяти, бит | 256 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4800 | 4800 | 4800 |
| Объём памяти, МБ | 2048 | 2048 | 2048 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленная мощность в нагрузке, Вт | 100 | 175 | 130 |
Но если у HD 7870 частота ядра и памяти 1000/4800 МГц, то HD 7970M функционирует на 850/4800 МГц, что почти соответствует частотной формуле Radeon HD 7850. Объем видеопамяти — два гигабайта.

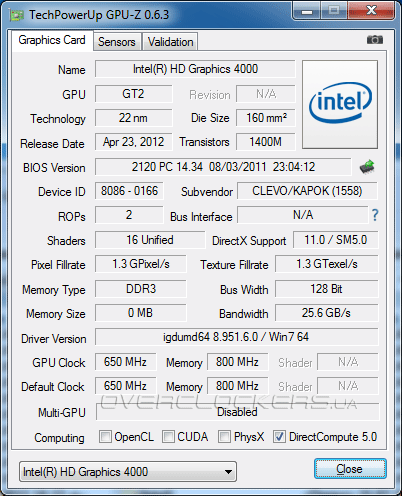

У процессора имеется свое графическое ядро (Intel HD Graphics 4000), которое тоже можно задействовать.
И тут мы плавно переходим к новой технологии AMD Enduro, которая реализована в данном ноутбуке. Фактически — это аналог NVIDIA Optimus, т.е. ноутбук сам переключает графику с внешней на интегрированную в зависимости от нагрузки и без вмешательства пользователя. В идеале это выглядит так: при запуске игры работает дискретная мощная карта, на рабочем столе или при просмотре видео работает «интеграшка». Это позволяет добиться необходимого баланса между производительностью и экономичностью, что в свою очередь продлевает время автономной работы. Раньше на ноутбуках переключение графики осуществлялось при помощи специальной кнопки. Так работал и топовый Alienware M18xR1, описывавшийся на страницах нашего сайта. Компания NVIDIA посчитала, что процесс переключения по кнопке очень сложен для некоторых пользователей и реализовала автоматическое переключение в технологии Optimus. На деле все конечно оказалось не совсем отлично, ведь драйвер еще должен верно распознать приложение и переключиться именно на нужную видеокарту.
С AMD Enduro все еще сложнее. Технология новая и на программном уровне еще явно «сырая». Общение с системой на Enduro оставило такой ворох впечатлений, что даже не знаем с чего начать-то... Можно начать с GPU-Z, который уверенно зависал при запуске на данной системе. Но решение данной проблемы несложное: запускаем вначале 3D-приложение (к примеру MSI Combustor), система переключается на Radeon, и теперь можно запускать GPU-Z. Примерно такие же манипуляции необходимо проводить с MSI Afterburner, если вы хотите получить доступ к мониторингу всех параметров и ползункам изменения частот. При запуске в «холостом» режиме без нагрузки на Radeon в Afterburner соответствующие ползунки стоят в положении ноль и на манипуляции не реагируют. Но это все мелочи на фоне более существенной проблемы, с которой могут столкнуться пользователи Radeon HD 7970M — нестабильная производительность и лаги в играх. У новой мобильной карты с новой технологией переключения отличные результаты только в 3DMark. Во многих играх наблюдались значительные просадки производительности и результаты были как-то далеки от настольных Radeon HD 7870 и даже Radeon HD 7850. Судя по форумам Sager, проблема известна, но сделать с ней ничего нельзя. Все ждут чудо-драйвера от AMD, который программисты компании не особо торопятся выпускать. Даже более того, официальный сайт не предлагает никакого программного обеспечения для Radeon HD 7970M, а утилита AMD Mobility Radeon Driver Verification Tool говорит о несовместимом оборудовании! И это спустя два месяца после премьеры видеокарты. Так что все нынешние покупатели будут вынуждены пользоваться бета- или даже альфа-драйвером, который можно найти на дисках к ноутбуку или на сайте производителя.
Впрочем, все не так плохо. Нам удалось легко установить Catalyst 12.7 beta для десктопных карт. И это действительно принесло пользу. Самый яркий пример — встроенный тест производительности в DiRT: Showdown, в котором результаты подросли на треть. До обновления бенчмарк стабильно выдавал 40—45 fps, а потом 55—59 fps. Но и тут все не идеально: на каждые три-четыре прогона приходился один с очень низким результатом. Однако это уже лучше, чем стабильно низкие результаты. Значительно улучшилась ситуация в Max Payne 3, который с начальным драйвером мог подтормаживать даже в самом невзрачном помещении, стоило лишь начаться перестрелке. И это все сопровождалось низкой загрузкой GPU. После обновления на 12.7 beta ситуация с загрузкой улучшилась, хотя не везде. Но в некоторых случаях реально может не хватать мощности процессора. А возможно, причина по-прежнему в неоптимизированном программном обеспечении от AMD.
Кстати, о Max Payne 3. После пары первых удачных запусков игра вдруг проявила характер и начала стабильно зависать еще на этапе показа заставки или логотипа игры. Подобные проблемы мы получили и на GeForce GT 650M, хотя после ряда попыток и перезагрузок на NVIDIA удалось пройти тесты для нашего сравнения. А вот в данном случае все попытки запуска оказались тщетны. Игра вообще отличается своеобразным нравом и иногда выдает «сюрпризы», а в сочетании в неотточенной технологией Enduro получилась и вовсе адская смесь. Фактически игра не работала. Опираясь на опыт общения с GeForce GT 650M, мы играли с настройками графики. По неизвестной причине на NVIDIA вертикальная синхронизация влияла на вылеты. При запуске ее приходилось включать в конфигурационном файле, а уже в самой игре отключать перед тестами. На AMD не помогало ничего. Убив несколько бессмысленных часов на эксперименты мы решили отказаться от тестов Max Payne 3. И тут о чудо! Спустя день игра запустилась и стабильно отработала все тесты.

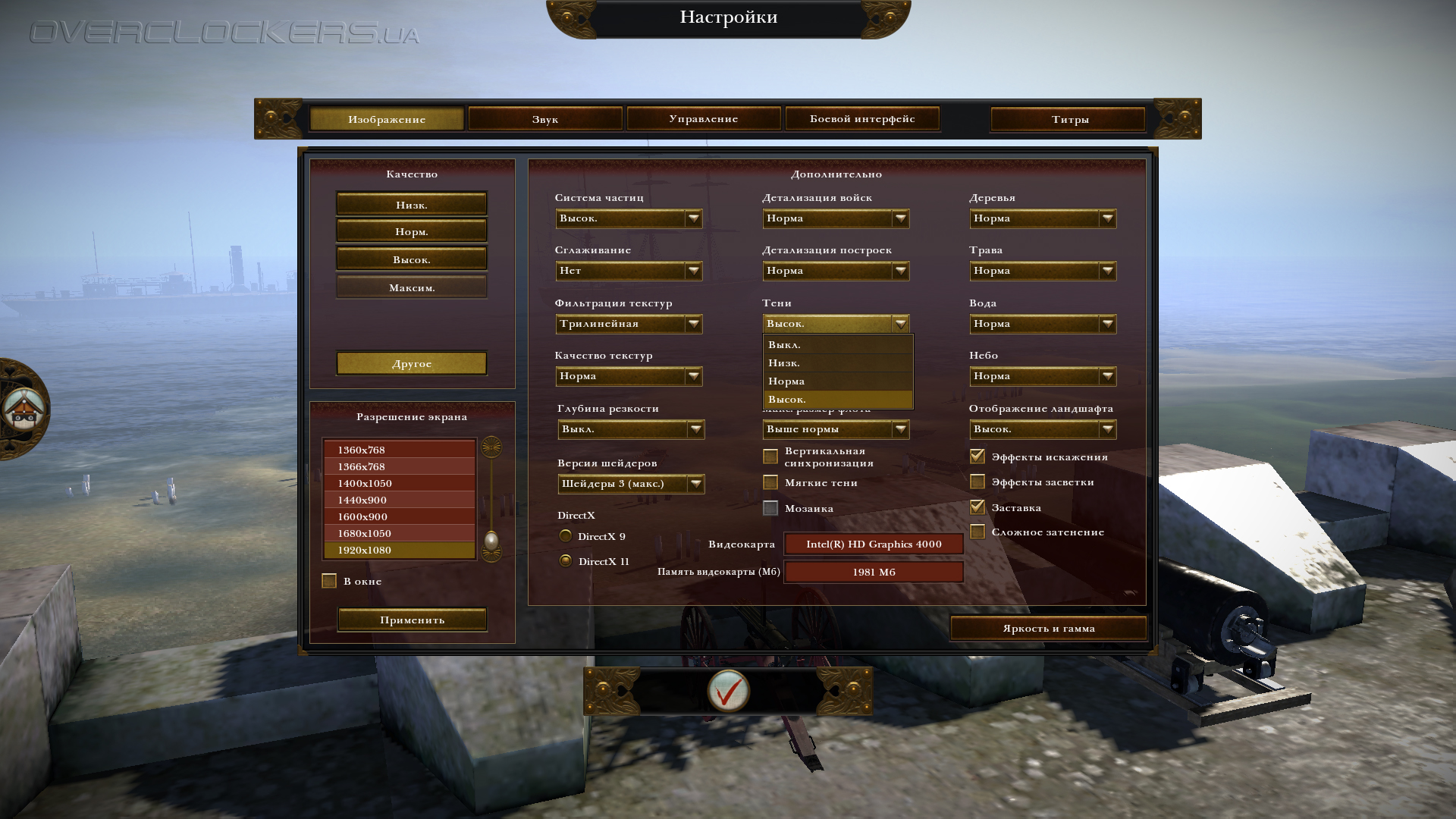

Другой упрек у нас в сторону совместимости с Total War: Shogun 2. Игра определяет лишь видеокарту Intel HD Graphics 4000 и не позволяет установить максимальное качество детализации и текстур (скриншот ниже), хотя такая видеокарта реально бы их потянула.
Игра Metro 2033 при запуске постоянно выдавала сообщение о несовместимом оборудовании, но мы без проблем активировали максимальные настройки во встроенном бечмарке. Был один «вылет» на рабочий стол в Skyrim.

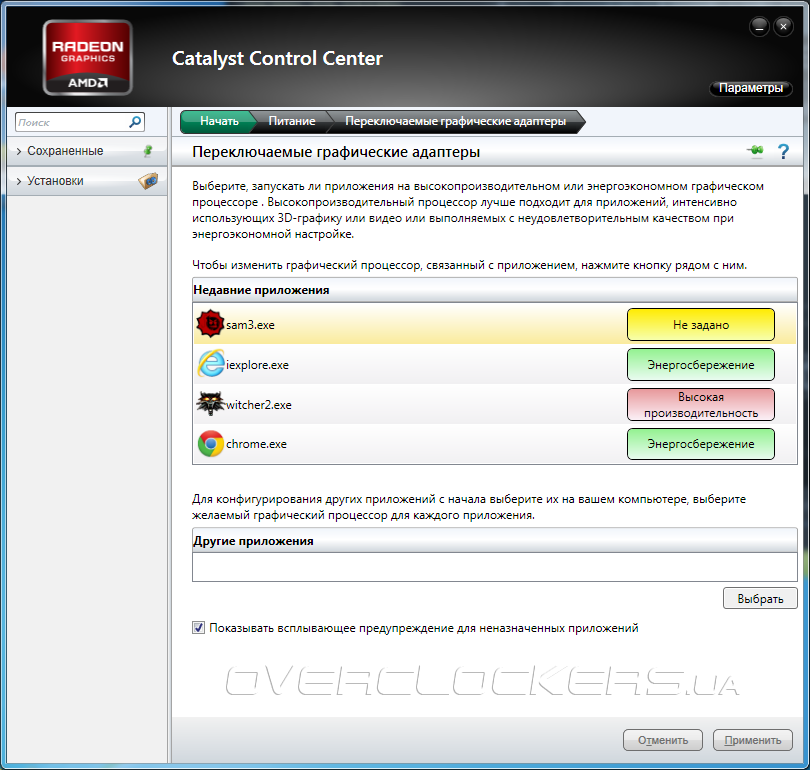

При проигрывании видео Radeon не задействовался. Для многих игр драйвер не мог определить нужный режим, и они изначально запускались на Intel HD Graphics. К числу таковых попали Just Cause 2, Hard Reset, Serious Sam 3. Хотя эти результаты были до обновления на 12.7 beta. Возможно, в новом драйвере указаны соответствующие профили производительности для этих игр. В любом случае, при запуске новых приложений выбор правильного видеоадаптера кладется на плечи пользователя. Сделать это легко. После выхода из приложения автоматически выскакивает окно, в котором предлагается задать уровень производительности (т.е. выбор между графикой Intel и AMD) для последних программ. Доступ к этим настройкам открывается и через контекстное меню рабочего стола.
Неприятно, что данная настройка требуется для любой утилиты. Без указания соответствующего приоритета для Fraps и Afterburner запуск этих приложений вместе с играми приводил к стабильному краху последних. И еще нельзя полностью переключиться на Intel HD Graphics или Radeon.

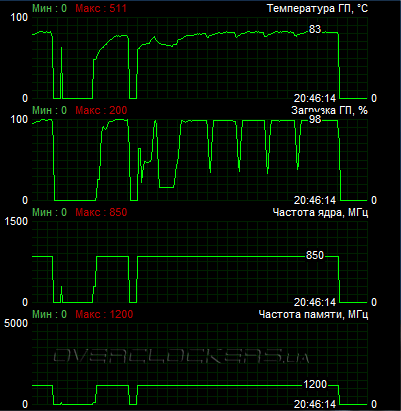

Греется видеокарта хорошо. В отдельных приложениях мы наблюдали температуры вплоть до 84 °C, но это при 27 градусах в помещении. Шум в играх существенный, что и неудивительно. Но это характерно для любого мощного ноутбука.

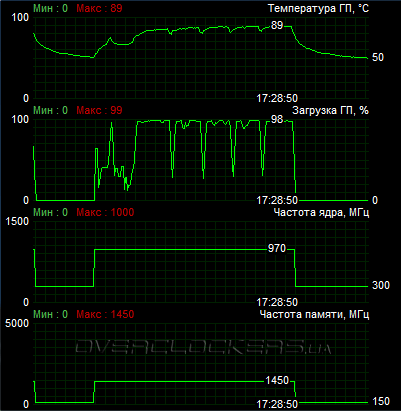

Мы не обошли стороной возможность разгона видеокарты и поэкспериментировали с ее частотами. Ядро до уровня 1 ГГц (как у Radeon HD 7870) разогнать не удалось, пришлось остановиться на 970 МГц. Память стабильно заработала на 5800 МГц.
