Большое тестирование Radeon HD 7850 и обзор MSI R7850 Power Edition 2GD5/OC

На страницах нашего сайта мы уже рассмотрели почти все видеокарты AMD нового поколении Radeon. Успели ознакомиться и со многими нестандартными версиями старших видеокарт. Но вот Radeon HD 7850 как-то не довелось еще фигурировать в обзорах. И в данной статье мы это упущение исправим, полностью сконцентрируясь на младшем представителе серии HD 7800. Как и старший собрат (Radeon HD 7870) данная видеокарта базируется на графическом процессоре Pitcairn, выполненном по 28-нм техпроцессу. Часть вычислительных блоков отключена. Из 1280 потоковых процессоров в строю осталось 1024, а из 80 текстурных блоков задействовано уже 64. Вдобавок понижена рабочая частота процессора с 1000 до 860 МГц. А вот пропускная способность памяти у старшего и младшего Radeon идентична. При 256-битной шине она работает на частоте в 4800 МГц.


MSI R7850 Power Edition 2GD5/OC

Наше первое знакомство с Radeon HD 7850 можно назвать не совсем обычным, ведь вместо простой версии к нам в руки сразу же попала оверклокерская карта от MSI.

MSI R7850 Power Edition 2GD5/OC

Данная видеокарта поставляется в коробке, которая напоминает упаковку R7770 Power Edition. По логотипу в левом нижнем углу становится ясно, что данная модель оснащена системой охлаждения Twin Frozr IV.

MSI R7850 Power Edition 2GD5/OC

Под откидывающейся боковой панелью описаны технические преимущества и особенности данного продукта.

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник mini-DisplayPort/DisplayPort;
  • переходник питания c двух molex 4-pin на PCI-E 6-pin;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.

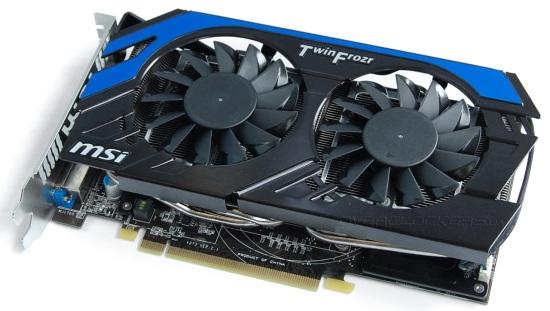

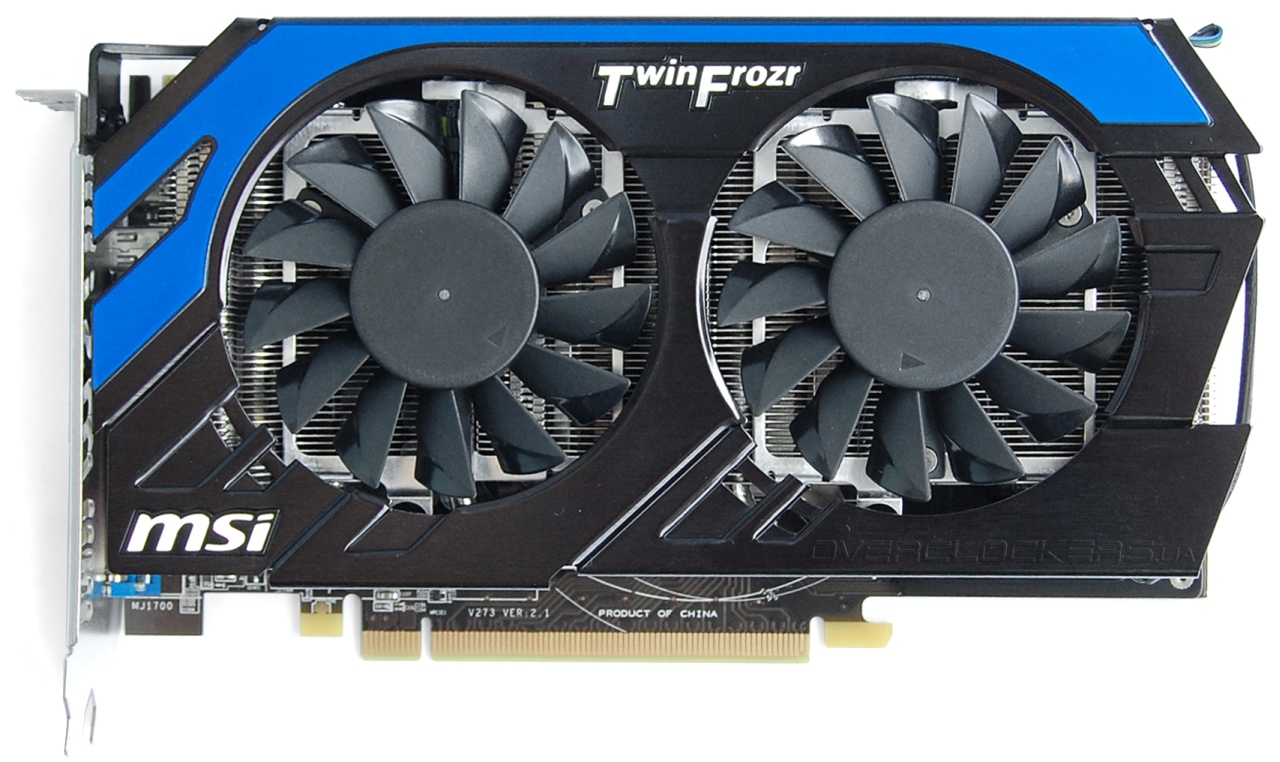

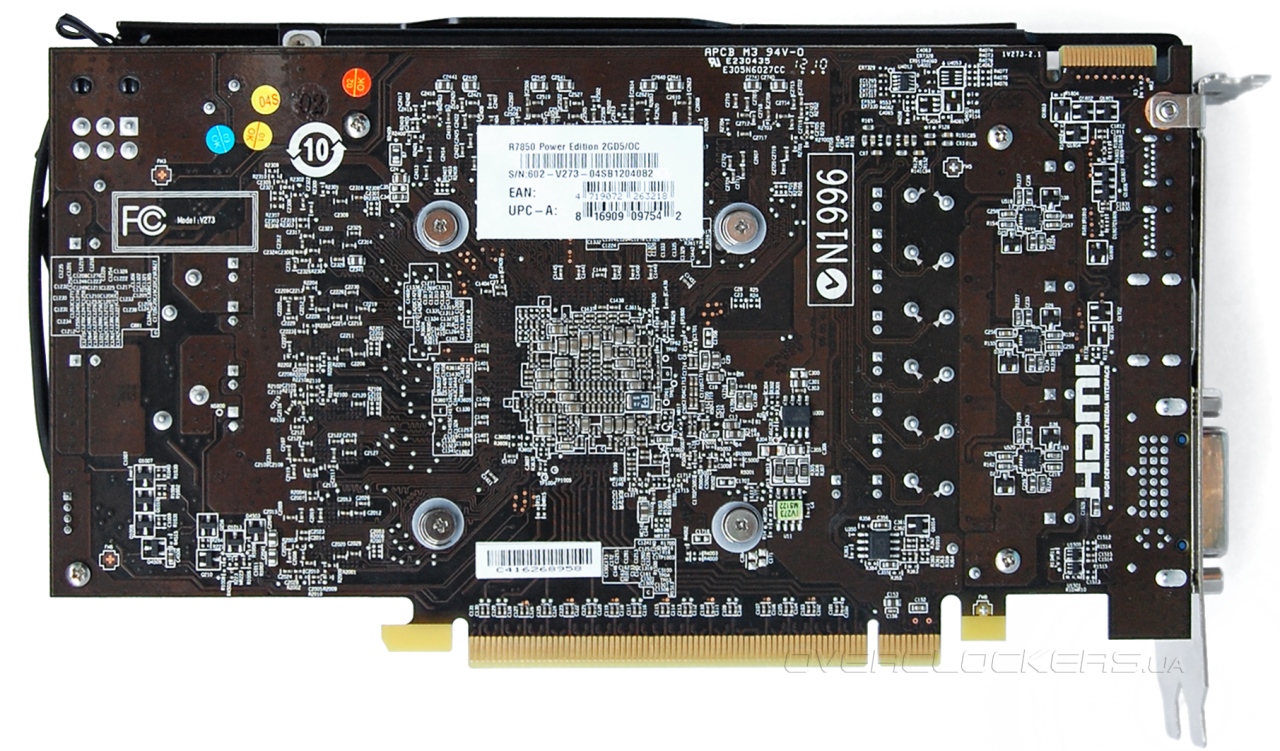

Видеокарта выполнена в одном стиле с MSI R7870 Hawk. Внешний дизайн идентичный, только размеры у младшей карты более компактные, значит, и система охлаждения меньше.

MSI R7850 Power Edition 2GD5/OC

MSI R7850 Power Edition 2GD5/OC

MSI R7850 Power Edition 2GD5/OC

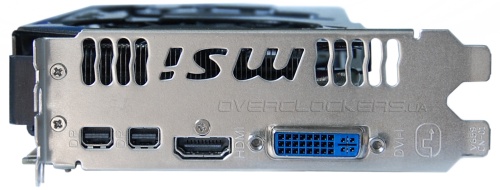

На заднюю панель вынесены два разъема mini-DisplayPort, один HDMI и DVI.

MSI R7850 Power Edition 2GD5/OC

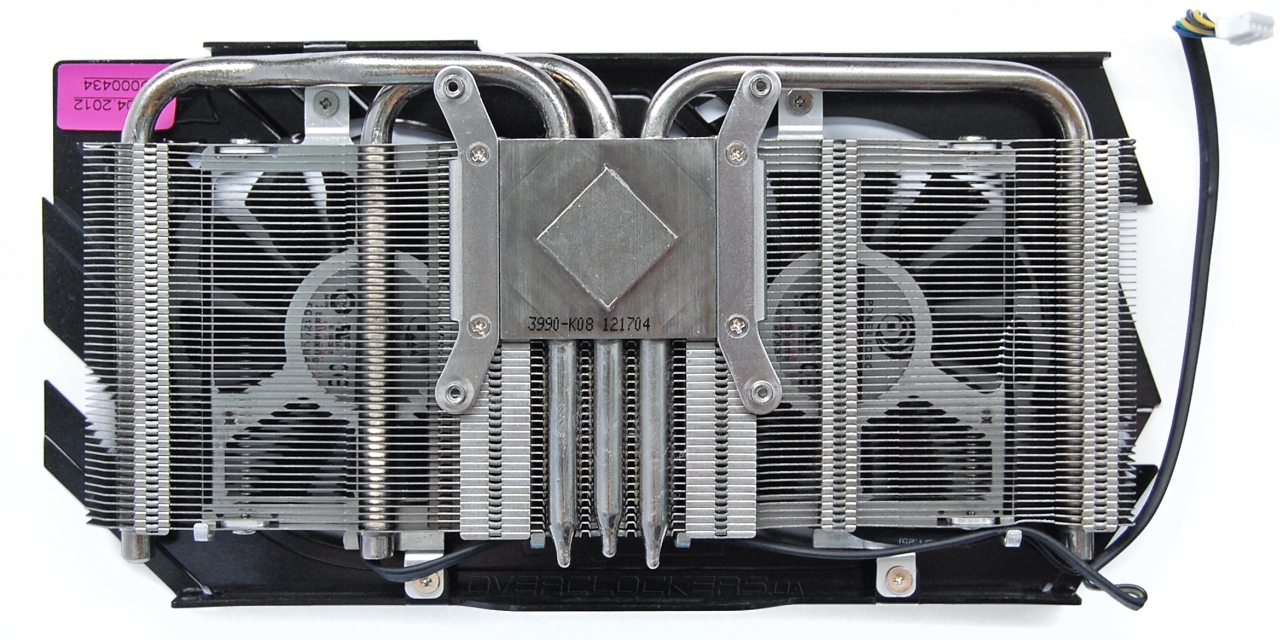

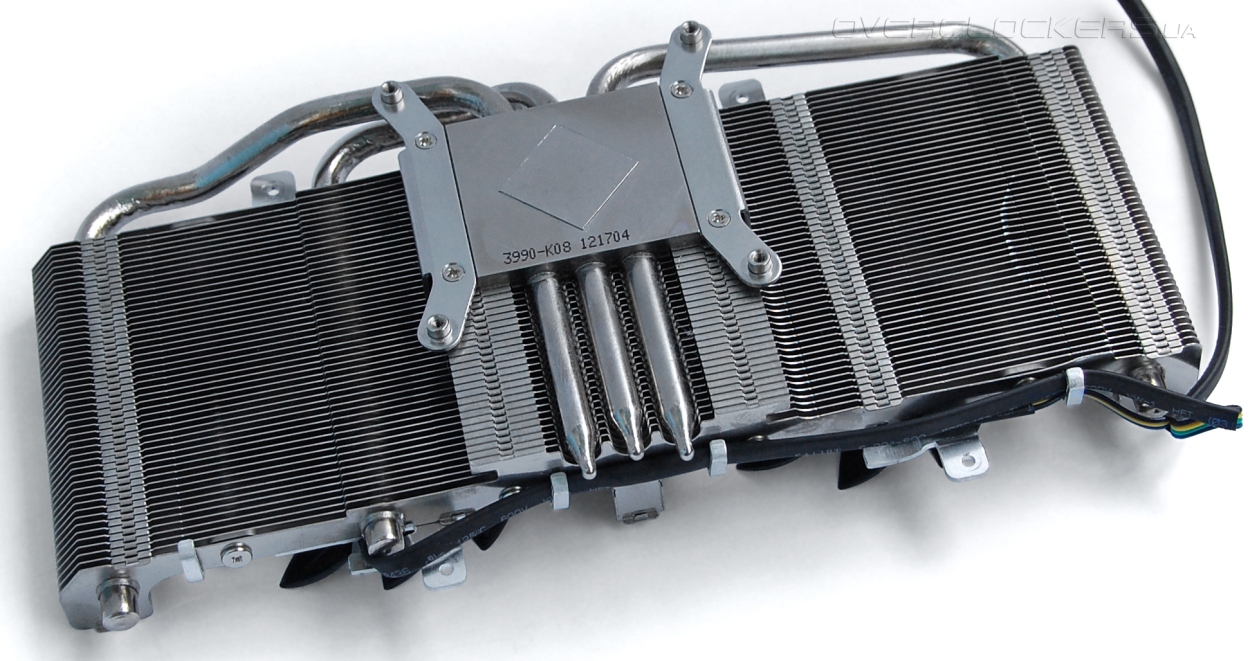

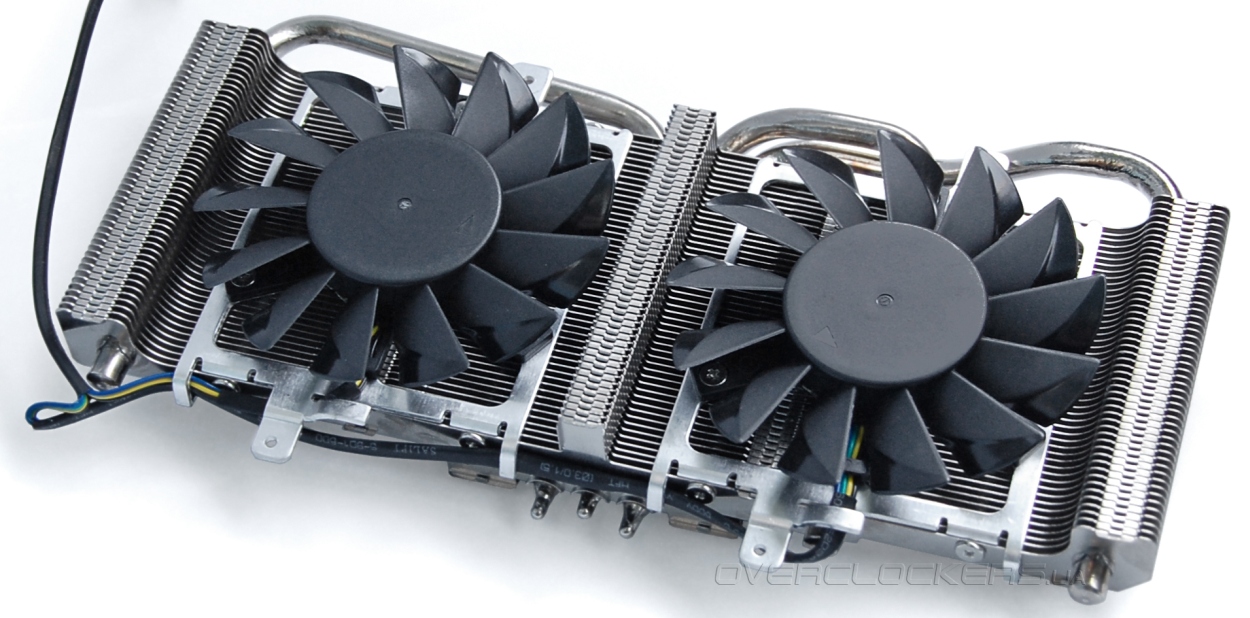

Система охлаждения выполнена по стандартному дизайну Twin Frozr, но радиатор меньше чем у MSI R7870 Hawk или R7870 Twin Frozr 2GD5/OC. Стало меньше и тепловых трубок — их три вместо пяти. Но Radeon HD 7850 намного экономичнее и холоднее старших товарищей, так что такие упрощения не должны быть критичными.

MSI R7850 Power Edition 2GD5/OC

MSI R7850 Power Edition 2GD5/OC

Из-за уменьшившейся площади вентиляторы расположены ближе другу к другу, так что радиатор должен хорошо продуваться.

MSI R7850 Power Edition 2GD5/OC

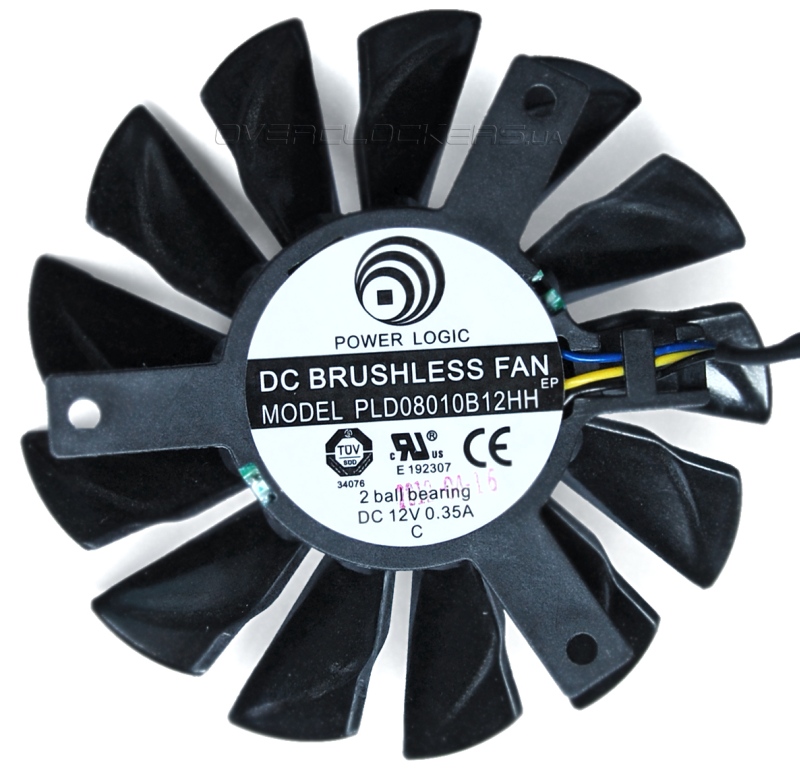

Традиционно используется пара вентиляторов по 80 мм. В данном случае это Power Logic PLD08010B12HH. С недавних пор все видеокарты MSI перешли на вентиляторы с двойным шариковым подшипником и R7850 Power Edition не исключение.

MSI R7850 Power Edition 2GD5/OC

Важным преимуществом видеокарт Power Edition является технология очистки от пыли. Фактически лишь благодаря этому на кожухе кулера и значится индекс IV после Twin Frozr. В момент старта системы вентиляторы некоторое время работают на выдув, избавляясь от накопившейся пыли, а потом переключаются в стандартный режим работы. Такую технологию у MSI поддерживают еще модели серий Hawk и Lighting.

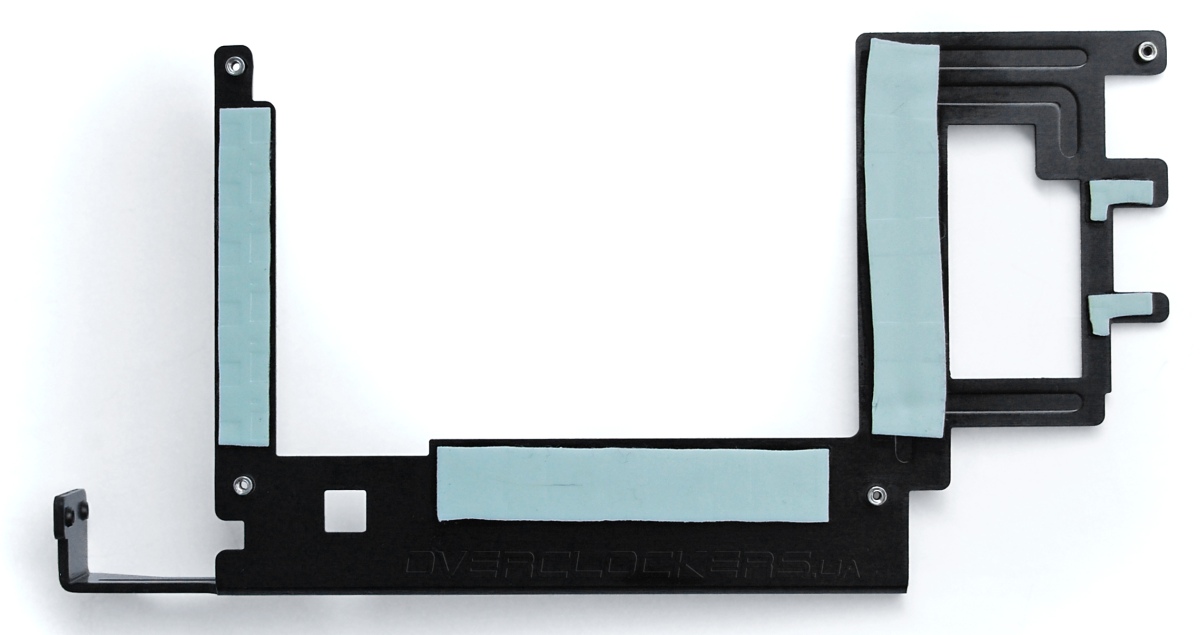

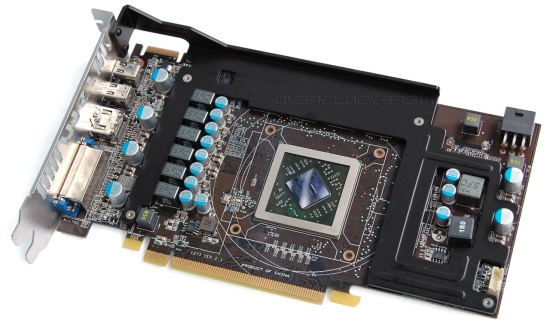

Для более качественного охлаждения силовых компонентов на плату установлена пластина-радиатор.

MSI R7850 Power Edition 2GD5/OC

MSI R7850 Power Edition 2GD5/OC

Эта пластина придает жесткости текстолиту, предотвращая его изгиб.

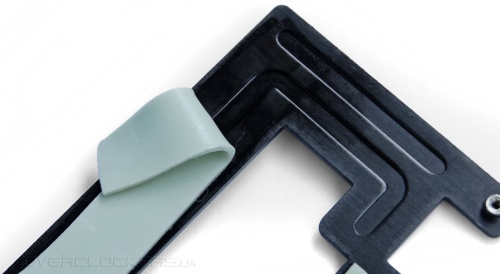

Данный радиатор отводит тепло и от микросхем памяти. Вот только с одной стороны пластина имеет желобки, из-за чего контакт с чипами GDDR5 неполный. Компенсировать неровную поверхность помогает термопрокладка.

MSI R7850 Power Edition 2GD5/OC

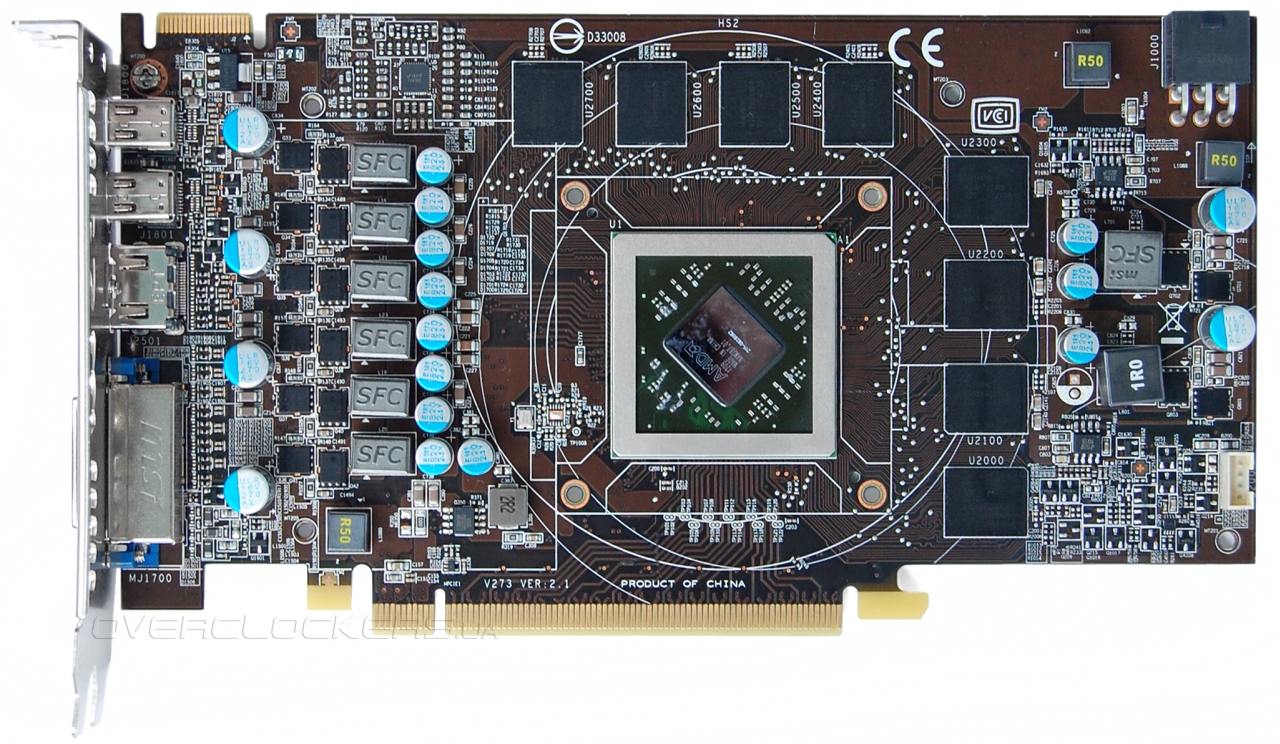

Печатная плата выглядит весьма солидно. Распаяны компоненты, соответствующие стандарту Military Class III.

MSI R7850 Power Edition 2GD5/OC

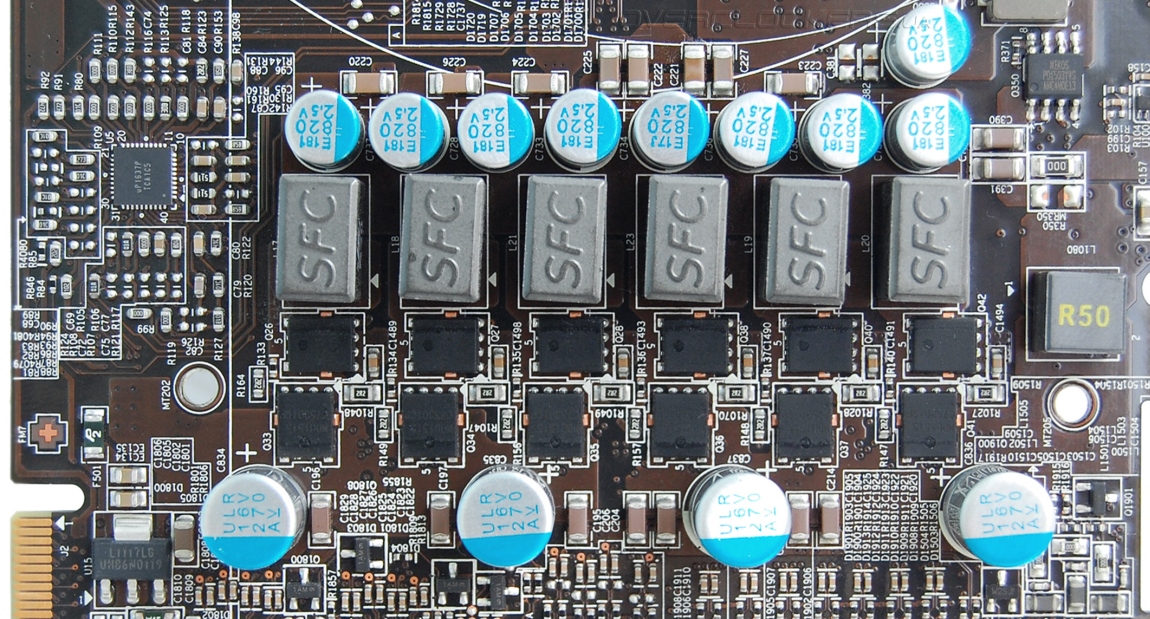

Видеокарты Power Edition всегда имеют усиленную систему питания. В данном случае преобразователь напряжения GPU использует 6 фаз под управлением контроллера uP1637P.

MSI R7850 Power Edition 2GD5/OC

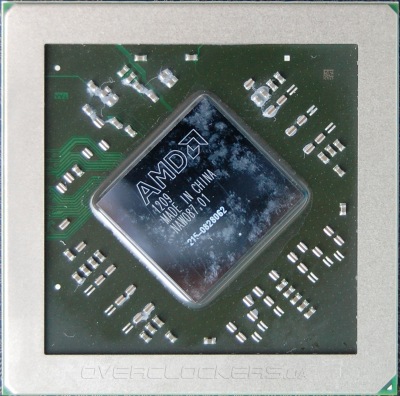

Традиционная фотография графического процессора.

MSI R7850 Power Edition 2GD5/OC

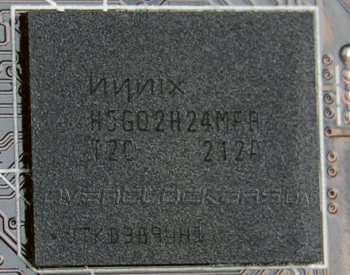

Два гигабайта видеопамяти набрано восемью микросхемами Hynix H5GQ2H24MFR T2C.

MSI R7850 Power Edition 2GD5/OC

Производитель поднял частоты видеокарты до 950/4800 МГц. Рекомендованные значения — 860/4800 МГц. Как видим, память заводскому разгону не подверглась.

MSI R7850 Power Edition 2GD5/OC

Утилита GPU-Z определила параметр ASIC Quality данного экземпляра в 87,7%.

MSI R7850 Power Edition 2GD5/OC

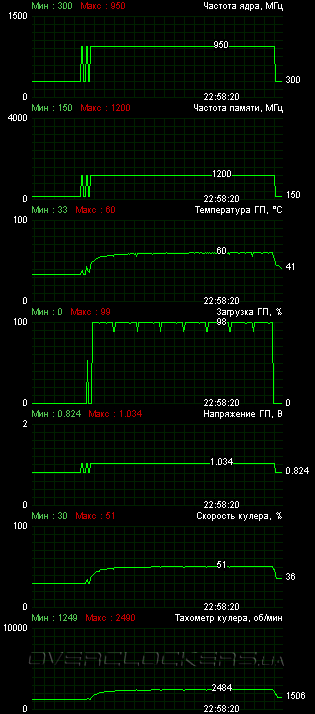

Нагрузив видеокарту 12-минутным тестом Crysis: Warhead на максимальных настройках качества в Full HD мы не смогли прогреть ядро свыше 60 °C при 26 градусах в помещении. Температура очень низкая, это радует. Но вот тихой карту нельзя назвать. Вентиляторы при такой нагрузке раскручивались до 2490 об/мин. Хотя шум, конечно, меньше чем у Radeon HD 7870 от MSI.

MSI R7850 Power Edition 2GD5/OC

При тестировании в Hard Reset пиковая температура составила 62 °C, а вентиляторы достигли скорости в 2600 об/мин.

MSI R7850 Power Edition 2GD5/OC

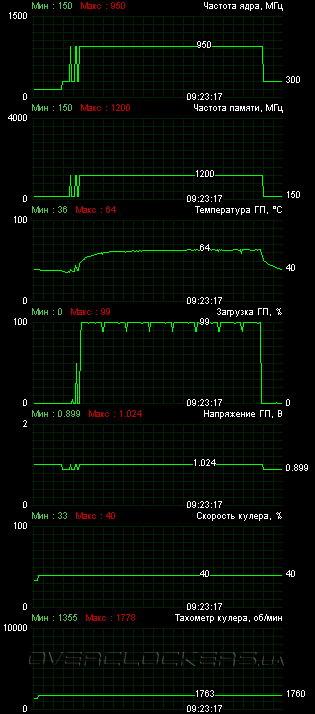

Такие низкие рабочие температуры говорят о том, что можно смело понижать обороты вентиляторов для достижения более комфортного уровня шума. Мы зафиксировали скорость вентиляторов на одном уровне (1770 об/мин) при помощи MSI Afterburner и немного понизили рабочее напряжение с 1,034 до 1,024 В. И в таком режиме видеокарта в тесте Crysis прогрелась лишь до 64 °C. Отличный результат.

MSI R7850 Power Edition 2GD5/OC

Пора поговорить и о разгоне. Вначале отметим, что видеокарта поддерживает Triple Overvoltage, т.е. кроме напряжения GPU позволяет контролировать и дополнительные параметры — напряжение памяти и VDDCI. Хотя при обычном разгоне «на воздухе» прибегать к таким возможностям особого смысла нет.

Для начала мы решили достичь максимальных частот при самых высоких оборотах обдувающих вентиляторов. После длительных экспериментов остановились на 1130/5800 МГц. На фоне результатов разгона Radeon HD 7870 такие значения не впечатляют. Хотя немного пробежавшись по разным обзорам Radeon HD 7850 в Интернет, можно сказать, что для этих карт и такой разгон вполне отличный.

MSI R7850 Power Edition 2GD5/OC

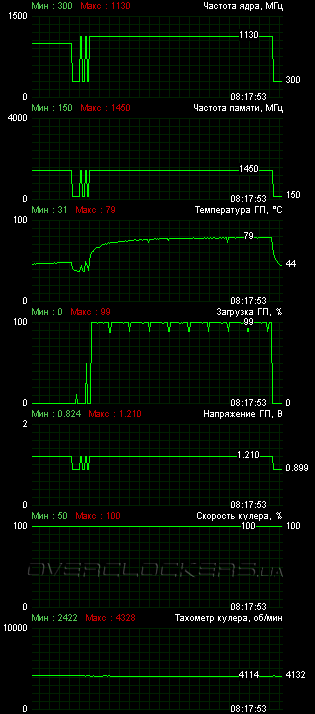

Для полной стабильности на 1130 МГц питающее напряжение пришлось повышать аж до 1,21 В. И грелась видеокарта при этом очень сильно. В Crysis температура легко достигала 79 °C, в некоторых приложениях была еще на несколько градусов выше.

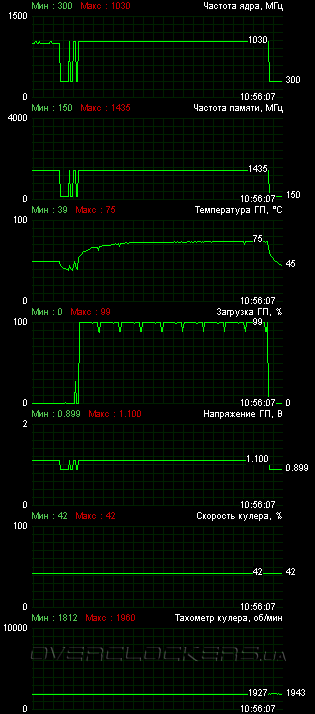

Дополнительно мы решили поэкспериментировать с разгоном в тихом режиме. После длительных тестов остановились на частотной формуле 1030/5740 МГц при напряжении 1,1 В. Остаться на 1770 об/мин при этом не удалось, но при 1940 об/мин видеокарта была вполне стабильна, хотя тоже сильно  грелась. Из-за высокого нагрева пришлось немного скинуть и частоту памяти.

MSI R7850 Power Edition 2GD5/OC

Конечно, итоговый разгон при невысоких оборотах будет зависеть от многих параметров. Но при хорошей организации охлаждения внутри корпуса преодолеть рубеж в 1 ГГц на MSI R7850 Power Edition 2GD5/OC с сохранением комфортного уровня шума вполне возможно.
