Обзор материнской платы MSI Z97S SLI Krait Edition. Сумеречная змеиная привлекательность

Продукция от MSI не первый год занимает умы потенциальных покупателей, дополнительно позиции компании укрепились с выходом на рынок серии материнских плат Gaming. У таких изделий предусмотрен особый подход к организации сетевой и звуковой подсистем, а ещё энтузиастам достаётся интересный набор из аппаратных и программных средств для разгона компонентов. Обыденные, классические материнские платы всего этого лишены, они обладают лишь базовым набором возможностей и комплексом технологических решений, именуемым Guard Pro, а самые простые влились в новосозданную Eco, где, по заявлениям производителя, наибольшее внимание сконцентрировано в сфере низкого потребления электрической энергии.

Каждая из серий обладает узнаваемым цветовым профилем. Однако не так давно компания решила привнести разнообразие и выпустила ряд продуктов в самых строгих, монотонных тонах. Изделия Krait Edition номинально принадлежат к всё той же, классической серии, но имеют элементы чёрного и белого цветов, привлекательную матово-шершавую PCB, и никаких «излишеств» в области звука и работы сети. Такие шаги особо не повлияли на итоговую стоимость, оставив ценник на невысоком уровне.

MSI Z97S SLI Krait Edition

На плате практически отсутствуют дополнительные контроллеры, но разнообразить набор используемых компонентов можно создав конфигурацию из пары видеоадаптеров. Остальной набор гнёзд функционально обеспечен чипом Intel Z97, а не самый простой мультиконтроллер позволит приобщить к работе некоторые устаревшие типы интерфейсов. Нельзя не отметить наличие двух портов PCI, что тоже как нельзя кстати пригодится при апгрейде системы некоторым из пользователей. Полностью сформировать образ возможностей продукта поможет следующая таблица:

Модель MSI Z97S SLI Krait Edition (MS-7922)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
6 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111G (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI

В целом, продукт получился интересным, остаётся проверить его возможности на практике, не упуская также изучение разгонного потенциала.


Упаковка и комплектация

Равно как и у остальных продуктов от MSI, лицевая сторона коробки отведена под тематическое изображение, в конкретном случае ним выступает образ змеи. Чтобы не было сомнений о принадлежности модели к конкретной серии, сбоку разместили небольшие метки с информацией о типе набора системной логики и серии подходящих сюда процессоров.

MSI Z97S SLI Krait Edition

На тыльной стороне информации намного больше. Есть фото изделия со схематическим эскизом конфигурации задней панели. Тут же находится небольшая таблица с характеристиками. Всё выполнено в подчёркнуто строгих тонах, в том числе и коллаж из основных отличительных особенностей. Можно не сомневаться в программной поддержке, её роль традиционно выполнит MSI Command Center.

MSI Z97S SLI Krait Edition

В комплект поставки вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (в т. ч. и на русском языке); отметим обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
MSI Z97S SLI Krait Edition

Ничего лишнего, базовый набор действительно необходимых вещей.


Внешний вид

Поверхность платы выглядит слегка опустошённой, но пусть так, зато полноценные её размеры позволят надёжно выполнить фиксацию положения в корпусе. Перед нами обычный продукт, не рассчитанный на открытый стенд: нет вспомогательных кнопок, переключателей и индикаторов. Микросхема с микрокодом всего одна, к тому же она несъёмная, распаянная на PCB.

MSI Z97S SLI Krait Edition

Простота дизайна позволила обойтись без размещения электронных компонентов на обратной стороне изделия. Все охладители зафиксированы на своих посадочных местах винтами. Близь отверстий, находящихся в районе сокета, нет ничего лишнего; усилительная пластина из состава используемого мной кулера была без проблем установлена на своё место.

MSI Z97S SLI Krait Edition

Радиатор для системной логики достаточно крупный, чтобы не беспокоиться о тепловом режиме микросхемы. Подсветки, как уже отмечалось, не предусмотрено.

MSI Z97S SLI Krait Edition

Продукт оснащён скоростными версиями портов, привлекаемых для подключения накопителей, — SATA-E и компактным M.2. Следует помнить: одновременно оба типа использовать не выйдет.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Гнёзда SATA расположены вдоль поверхности платы, что благотворно скажется на организации воздушного охлаждения системы путём упорядочивания расположения кабелей внутри системного блока. Жаль, но к рядом располагающемуся штырьковому гнезду USB 3.0 это не относится.

MSI Z97S SLI Krait Edition

Организация тандема из видеоускорителей лежит на плечах четырёх коммутаторов ASM1480. На мой взгляд, слишком близко к сокету расположили колодку для подключения корпусного вентилятора, при габаритном охладителе процессора доступ к ней будет затруднён. Особого внимания сетевой контроллер, как и звуковой кодек, не удостоены, поэтому сложно что-либо выделить примечательного в их отношении.

MSI Z97S SLI Krait Edition

В зоне размещения стабилизатора питания процессора места очень много, поэтому радиаторы силовых элементов вряд ли чему-либо здесь помешают. Они не слишком высокие и относительно компактные.

MSI Z97S SLI Krait Edition

Выполнены они из цельнолитых брусков, оттого масса получилась весьма немалой. Парадокс, но непосредственно теплосъёмниками они не являются. Эта важная роль возложена на тонкие пластинки, которые при помощи винтов уже прикреплены к ним. Теплопроводником традиционно выступает прокладка толщиной порядка полутора миллиметров. Контакт со всеми элементами оказался полноценным.

MSI Z97S SLI Krait Edition

ШИМ-контроллер не первый раз встречается в составе продуктов MSI, это четырёхканальный uP1649. Здесь же воспользовались лишь частью его возможностей. При помощи трёх драйверов-удвоителей uP1951 общее число каналов вырастает до шести «виртуальных». В составе каждого используется пара силовых элементов от Niko Semiconductor — PK616BA и PK632BA. Хватит ли этого для должной работы стабилизатора — покажет будущее тестирование, а вот о качестве компонентов, кажется, можно не волноваться, ведь такие же распаяны в составе куда более представительной MSI Z97 Gaming 7, правда, там их ровно в два раза больше.

MSI Z97S SLI Krait Edition

Наполнение задней панели можно попытаться подвергнуть небольшой критике, поскольку шесть гнёзд USB на сегодняшний день — это практически жизненно необходимый минимум. Также потенциального владельца немного может расстроить отсутствующий S/PDIF. Впрочем, уверен, такие шаги продиктованы экономической составляющей вопроса, а стоимость у продукта весьма привлекательна, поэтому такие огрехи можно простить. В остальном набор гнёзд достаточен для ряда возможных сценариев использования системы. Выход HDMI дополнен конвертером уровней видеосигнала PTN3360D.

MSI Z97S SLI Krait Edition

По итогам предварительного знакомства никаких явных претензий к устройству не возникло, плата лишь укрепилась в имидже крепкого продукта. На очереди знакомство с возможностями её микрокода и набором фирменного ПО >>>

Возможности UEFI

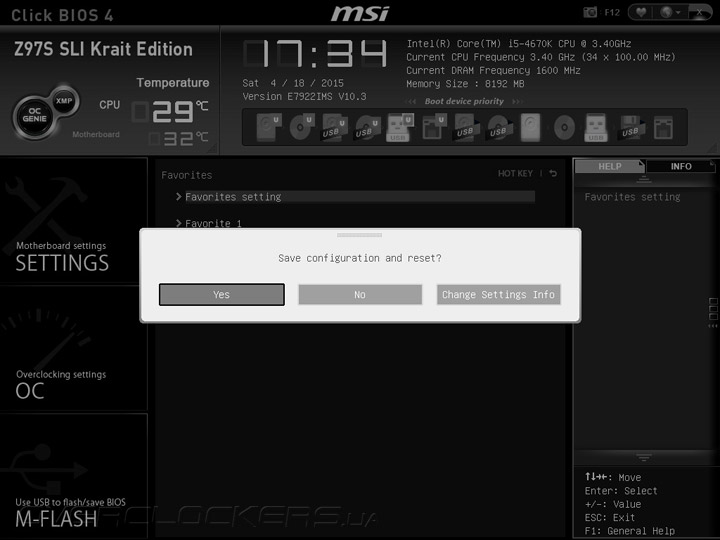

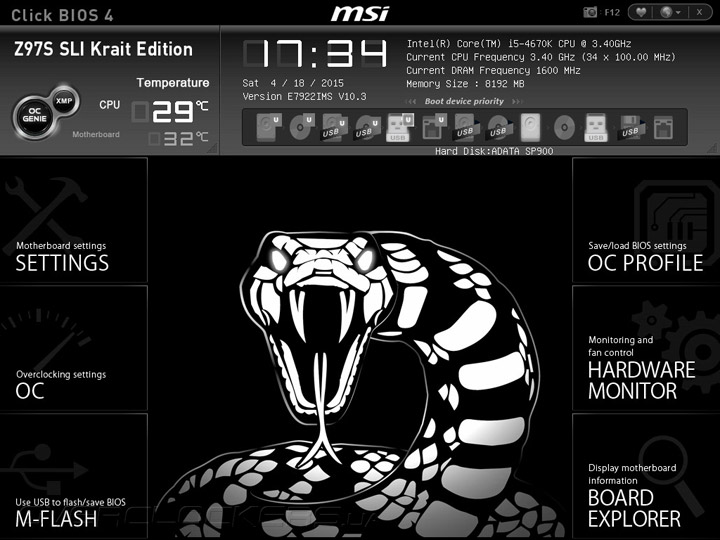

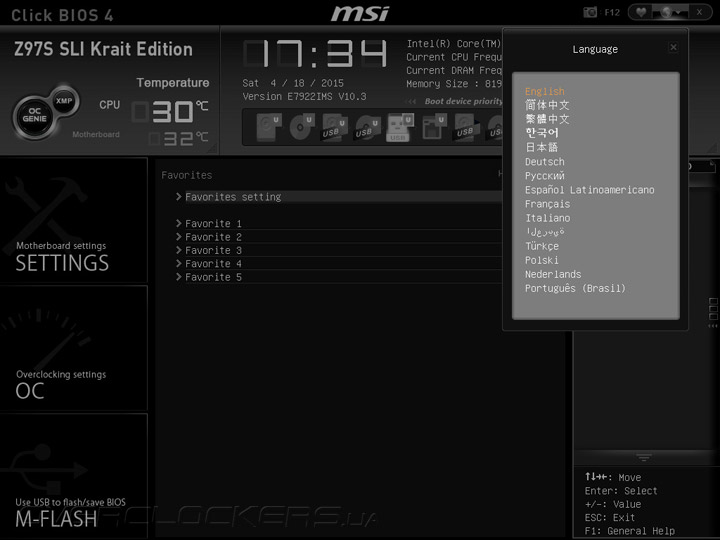

Обновлений микрокода было выпущено немного, к тому же оказалось, самая актуальная версия уже была включена в состав продукта. Для проверки работоспособности механизма обновления прошивок M-Flash я повторно записал эту же версию, никаких заминок при этом не произошло. Специалистами компании заготовлено несколько интерактивных элементов, их состояние постоянно готово к изменению прямо с момента входа в UEFI. Пара кнопок заведуют активацией авторазгона и форсированием XMP для ОЗУ, а ещё при помощи мыши можно изменить приоритет загрузочных устройств. В самом верху организован простой доступ к избранным функциям (их список необходимо формировать самостоятельно), нескольким вариантам локализации интерфейса и выходу из меню, где при помощи специального информационного подменю можно оценить подготовленные правки и изменения. Удобно, чтобы перепроверить их все до перезагрузки.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

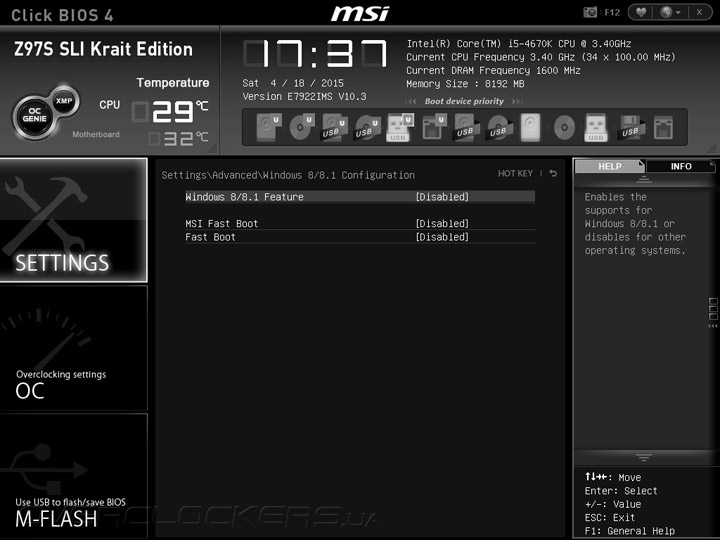

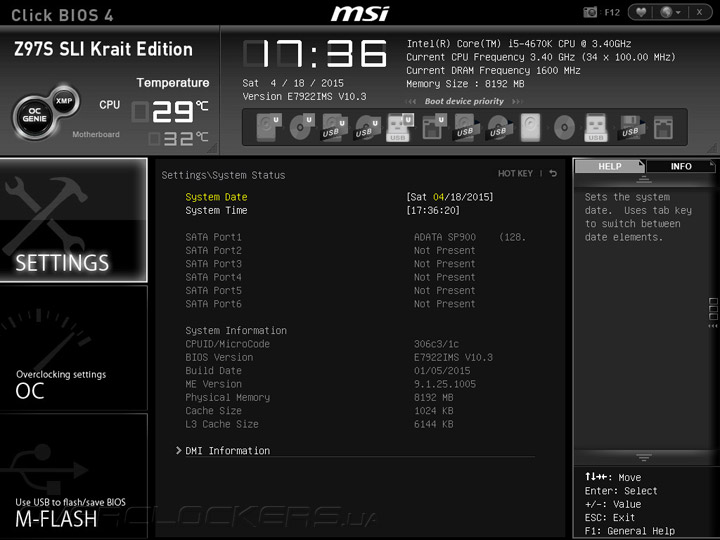

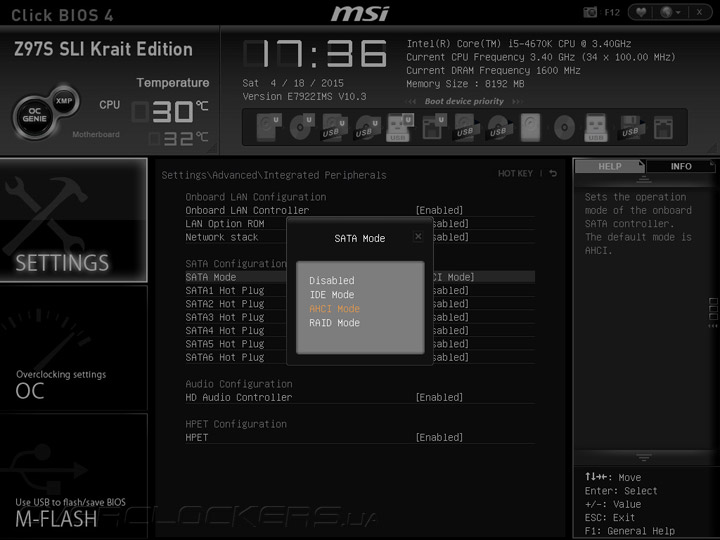

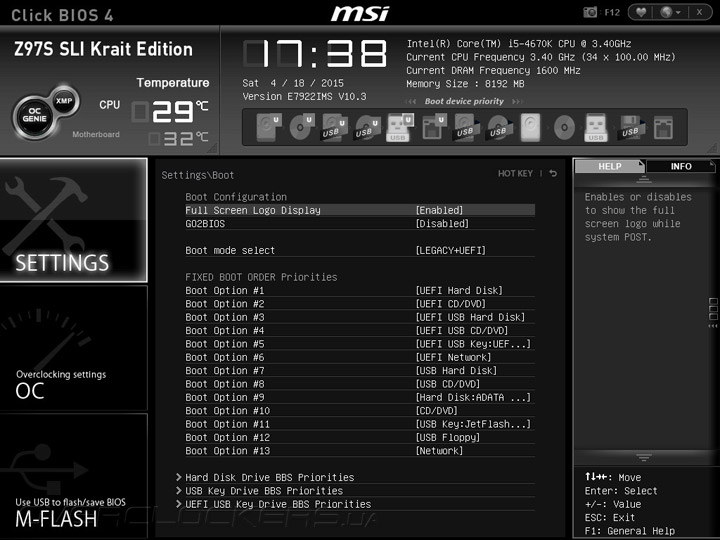

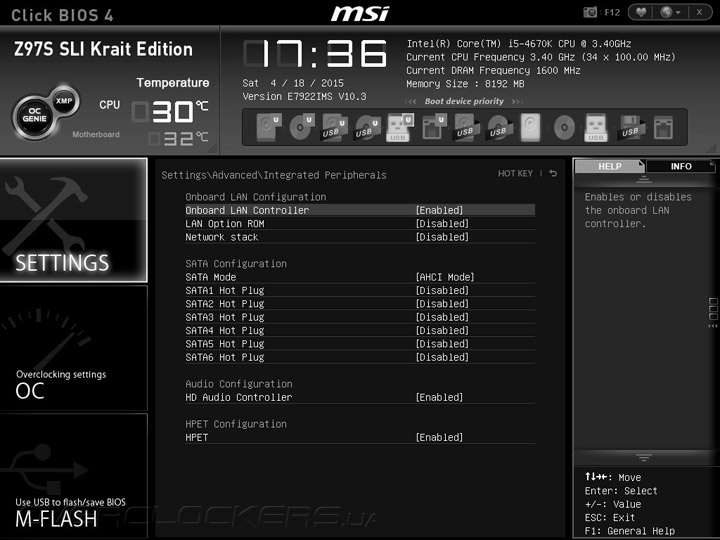

Основные настройки системы находятся в первой вкладке с подходящим для этого названием Settings. Изменить дату, установить пароль, получить информацию о системных компонентах и их режимах работы — всё находится здесь. Плата несложная по своей природе, оттого в настройках особо интересных пунктов нет.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

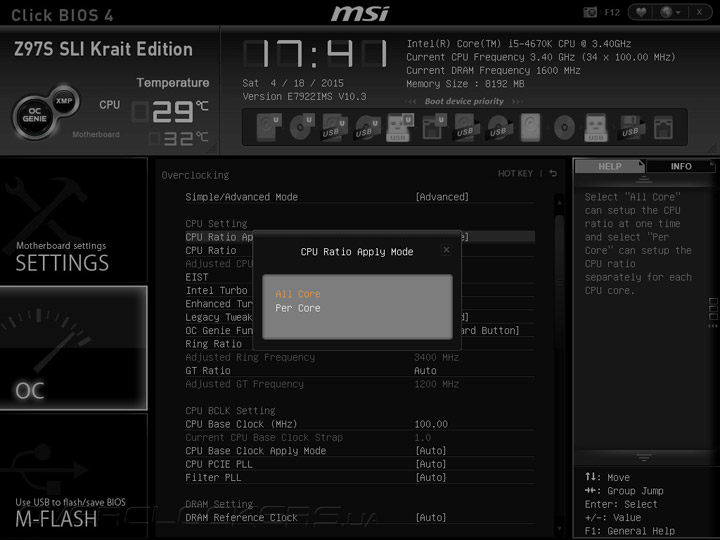

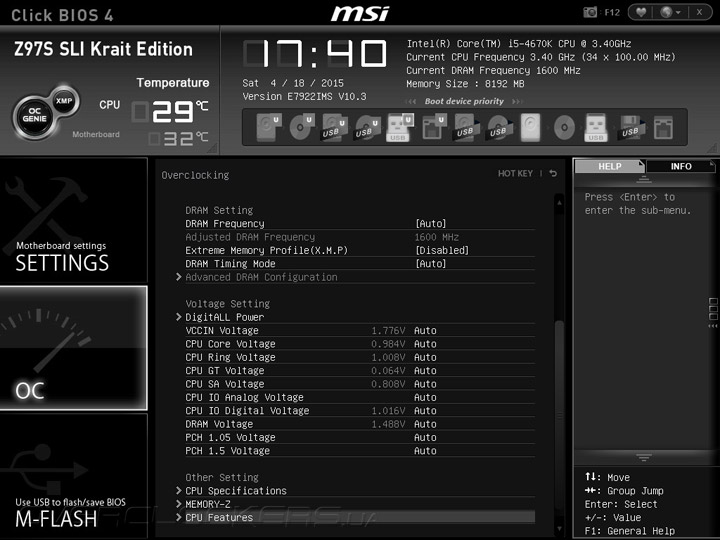

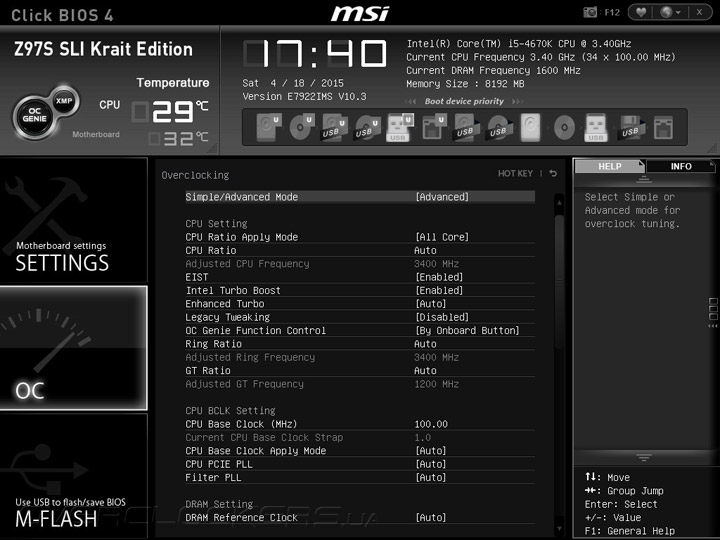

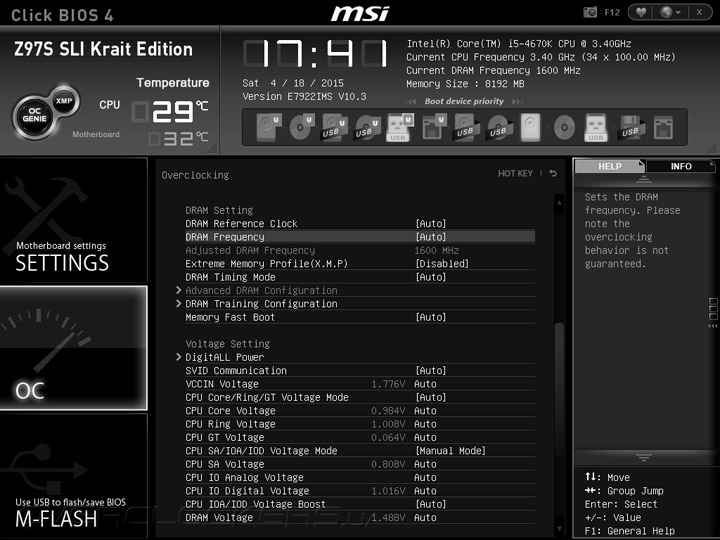

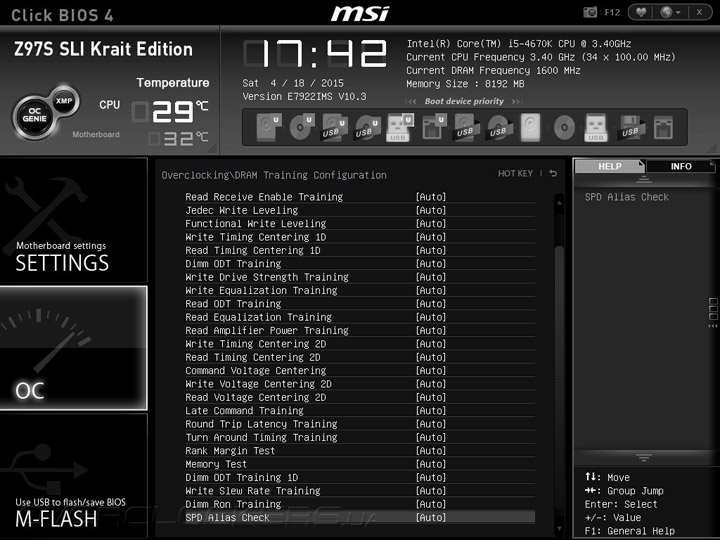

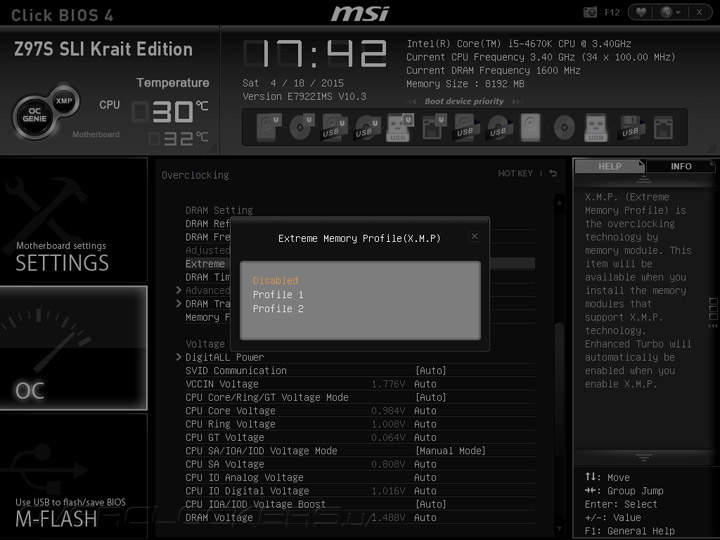

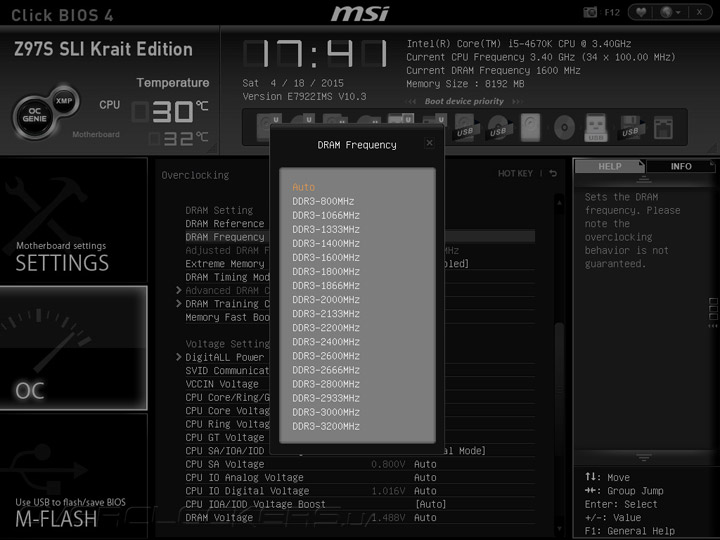

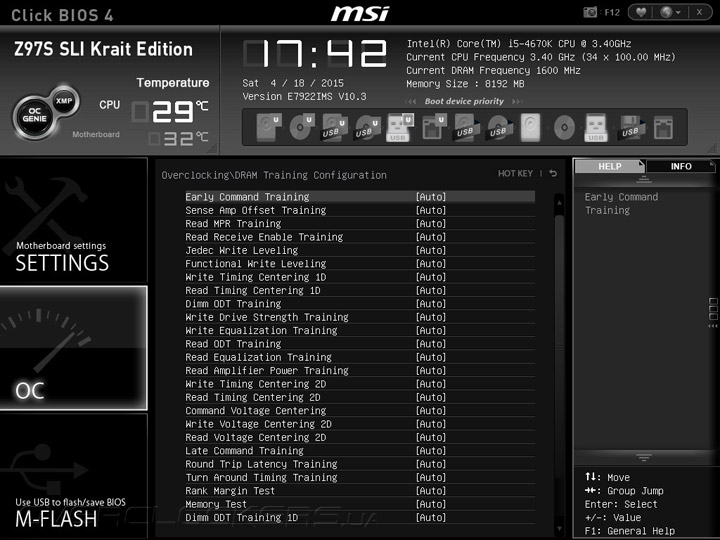

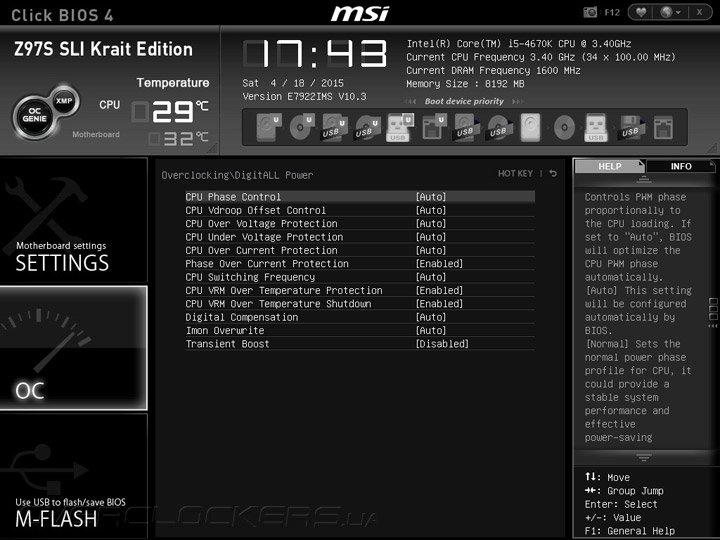

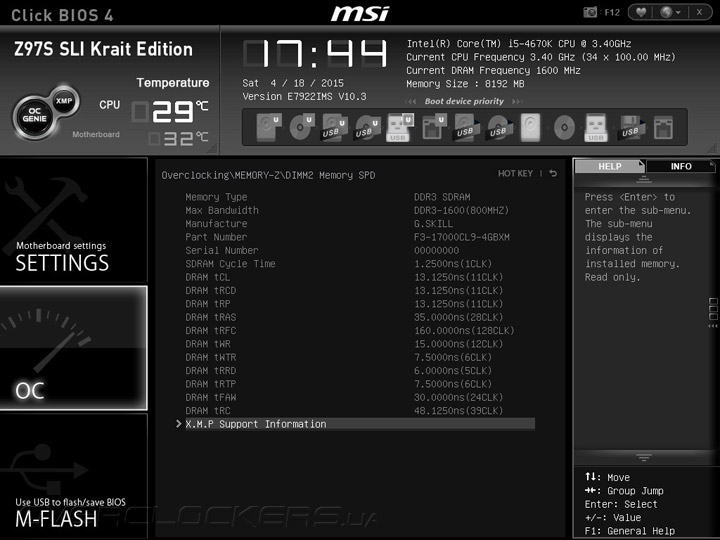

Следующий раздел — OC, там сосредоточен набор инструментов, необходимый для успешного разгона системных компонентов. Изначально включен упрощённый вариант с минимальным набором настроек, однако, переключившись на расширенный, можно обнажить их обширное число. Более того, я был приятно удивлён, обнаружив не просто широкие возможности. Практически весь комплект без изменения соответствует набору, который доступен куда более грозной MSI Z97 MPOWER! А значений для CPU Vdroop Offset и того больше, как оказалось.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Иными словами, вряд ли кто-то столкнётся с ограничениями прошивки при выполнении разгонных мероприятий, во всяком случае, декларативно заявлены весьма широкие границы изменений многих важных и второстепенных по значимости параметров. Самые важные я собрал в общую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 90–300 0,04...0,520
Filter PLL Auto/Enabled/Disabled
CPU PCIE PLL Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–80 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,8–2,1 0,001
CPU Core Voltage Offset (В) (+/–) 0,001–0,990 0,001
VCCIN Voltage (B) 1,2–3,04 0,001
CPU Phase Control Auto/Normal/Optimized/Disabled
CPU Vdroop Offset Control Auto/12,5%/25%/32,5%/50%/62,5%/75%/87,5%/100%
Ring Ratio (Multiplier) 8–80 1
CPU Ring Voltage (В) 0,8–2,1 0,001
CPU Ring Voltage Offset (В) (+/-) 0,001–0,990 0,001
DRAM Frequency (МГц) 1400–3200
800–3200
200
266
DRAM Voltage (B) 0,24–2,77 0,01
CPU SA Voltage (В) 0,8–1,85 0,001
CPU SA Voltage Offset (В) (+/–) 0,001–0,990 0,001
CPU IO Analog Voltage (В) 0,8–2,00 0,001
CPU IO Analog Voltage Offset (В) (+/–) 0,001–0,990 0,001
CPU IO Digital Voltage (В) 0,8–2,00 0,001
CPU IO Digital Voltage Offset (В) (+/–) 0,001–0,990 0,001
PCH 1,05 Voltage (В) 0,7–2,32 0,01
PCH 1,5 Voltage (В) 0,8–2,77 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,8–2,1 0,001
CPU GT Voltage Offset (В) (+/–) 0,001–0,990 0,001

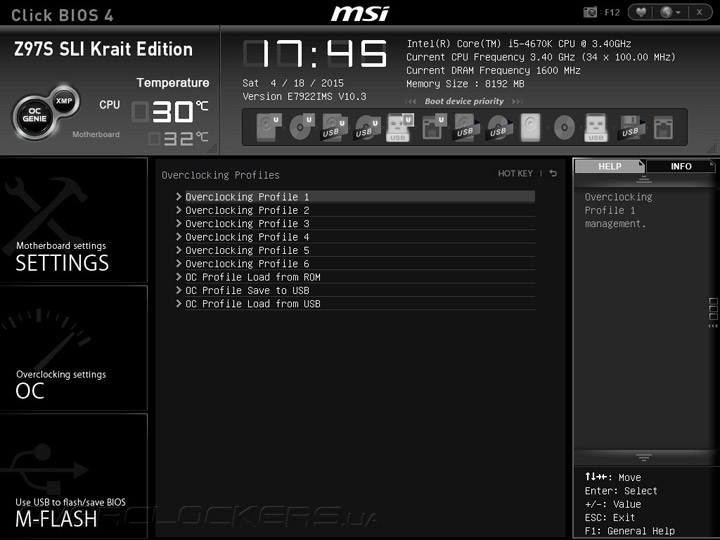

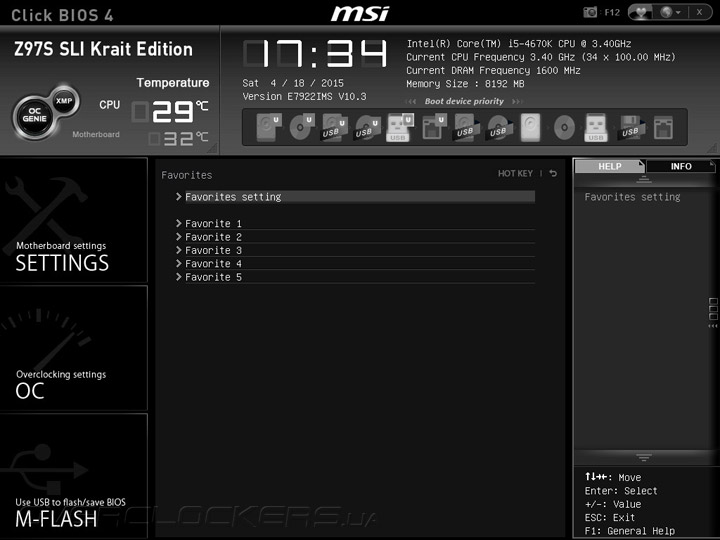

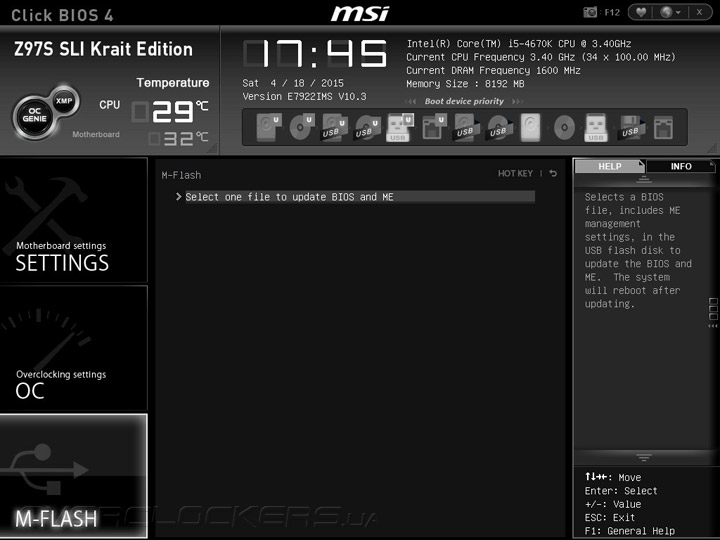

Оставшиеся четыре странички более узконаправлены. Как уже отмечалось, для обновления микрокода предусмотрен механизм M-Flash. OC Profile призывает чаще сохранять настройки системы во время разгонных сессий, но и без них пригодится возможность архивирования нескольких рабочих профилей, а для этого доступны шесть слотов.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

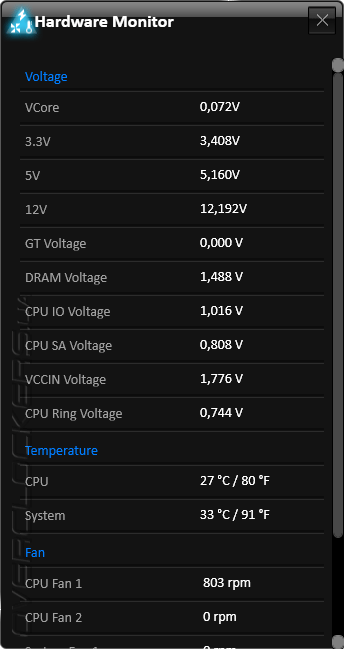

На закладке Hardware Monitor расположен информационный модуль с набором базовых значений системных напряжений. Однако наиболее интересным здесь является интерфейс по настройке работы системных охладителей. Для устройств, роль которых сводится к охлаждению ЦП (обозначения CPU 1 и CPU 2), активирован Smart Fan Mode. Это интерактивный сценарий, настройка и оценка уровня шума происходят в режиме реального времени. В основу управления положен метод ШИМ. Отключив интеллектуальный режим, можно будет добиться от крыльчаток лишь их максимальных оборотов. Иная ситуация для остальных трёх гнёзд (System 1, 2 и 3). Здесь интерактивный режим сводится к установке единого значения, стартовой отметкой является значение 50%. Используется метод изменения питающего напряжения, поэтому устройства с тремя выводами могут быть использованы вместо четырёхконтактных. Smart Fan Mode здесь по факту не работает, ведь любое изделие, вне зависимости от типа исполнения, тут же максимально раскручивается при активном состоянии такого метода контроля.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

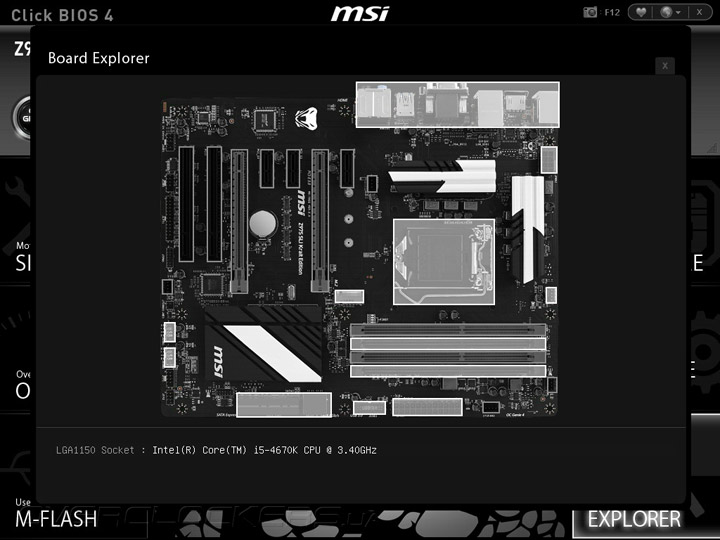

Замыкает список интерактивная карта, позволяющая оценить используемое оборудование при помощи наведения указателя мыши.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Желающие почитать более подробно о различных пунктах UEFI могут проделать это в обзоре модели Z97 MPOWER. Осмотр возможностей Z97S SLI Krait Edition даёт все основания полагать о высокой степени готовности устройства к проведению серий экспериментов, но перед этим остановимся на сопровождающем продукт программном обеспечении.


Комплектное ПО

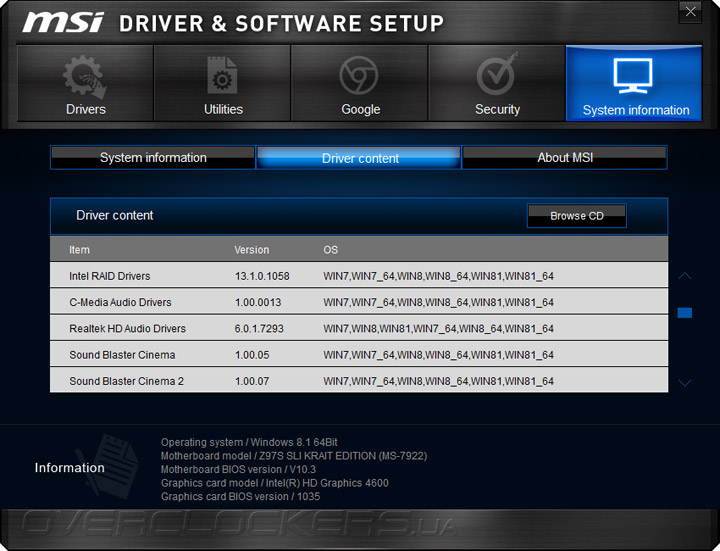

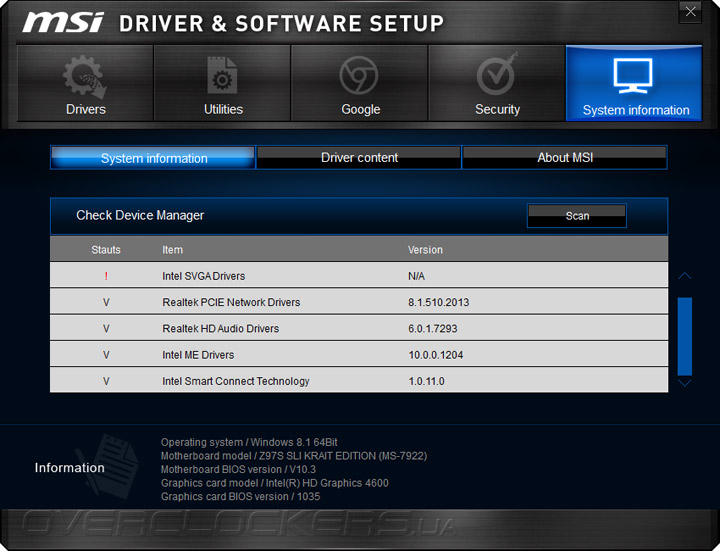

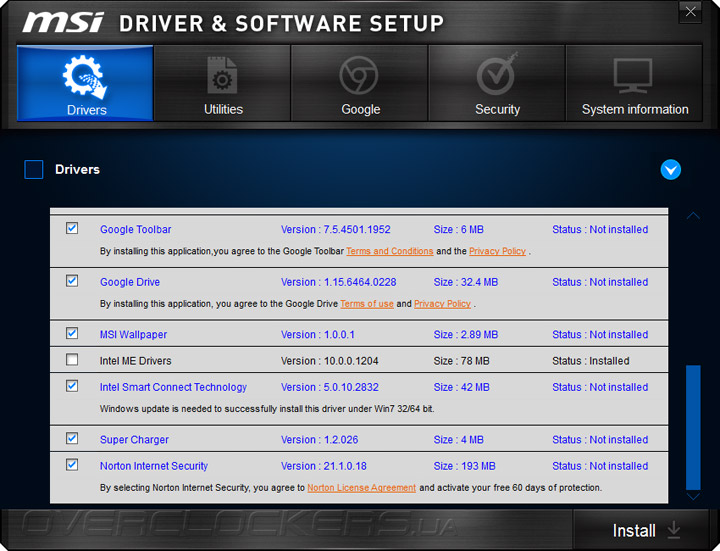

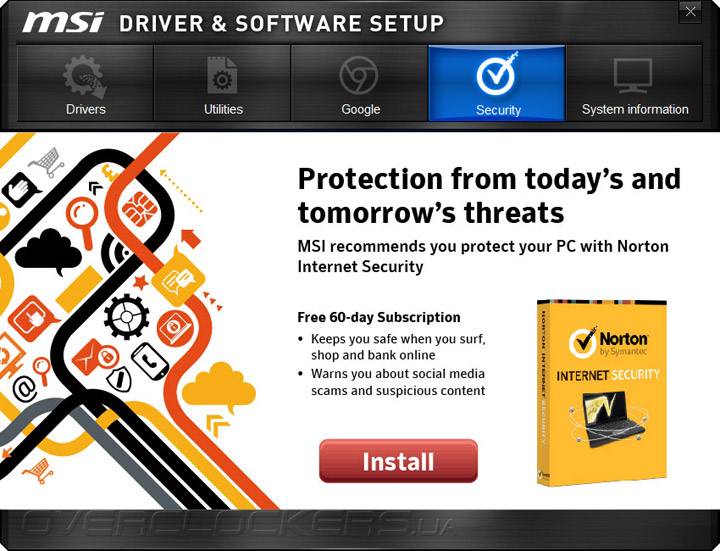

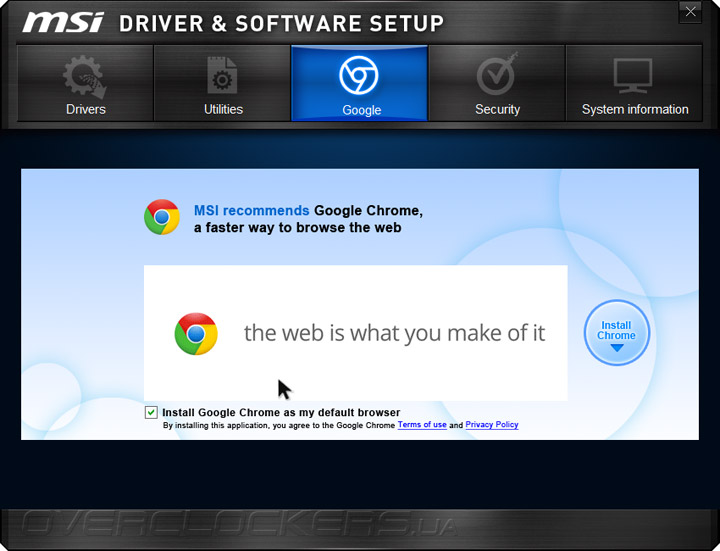

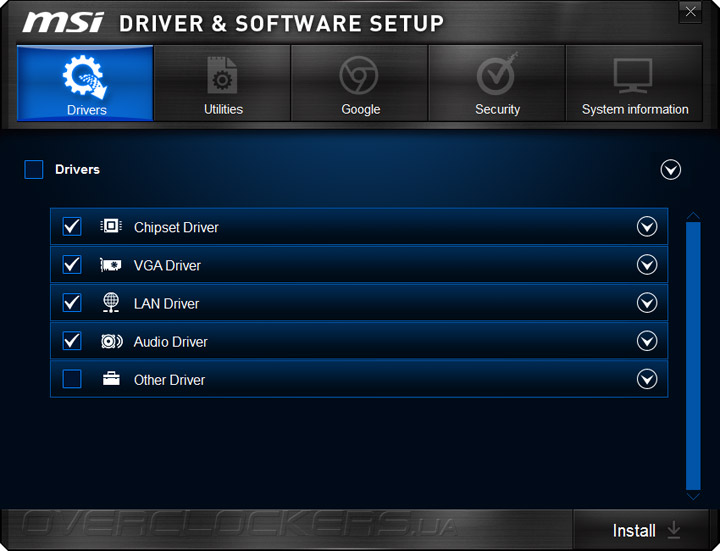

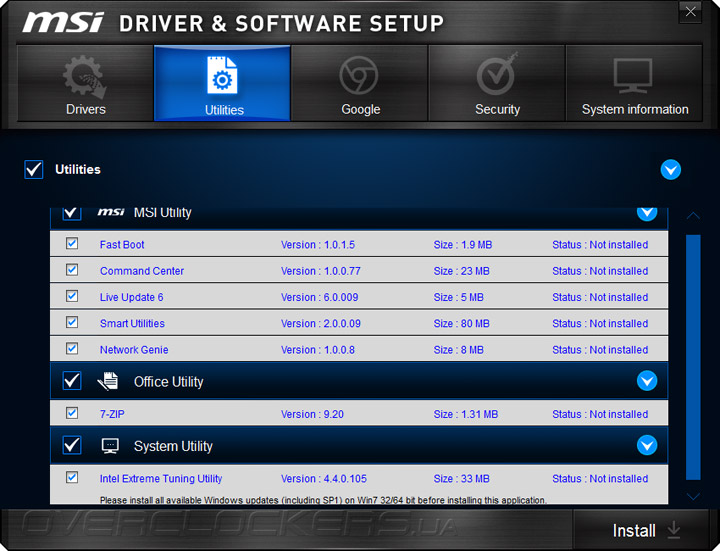

Диск с набором драйверов и утилит оснащён удобным интерфейсом, откуда можно запустить несколько мастеров установки. Один из них осуществит инсталляцию драйверов, нужные из которых можно предварительно отметить. Другой по такому же принципу поступит и с программами. Следует помнить, что вместе с драйверами в систему пытаются проскочить несколько дополнительных программ, но от этого несложно отказаться. Кроме того, на последней вкладке можно узнать, каких драйверов в системе не хватает в данный момент. На диске находится всё необходимое, и даже с избытком, как для рассматриваемой модели.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

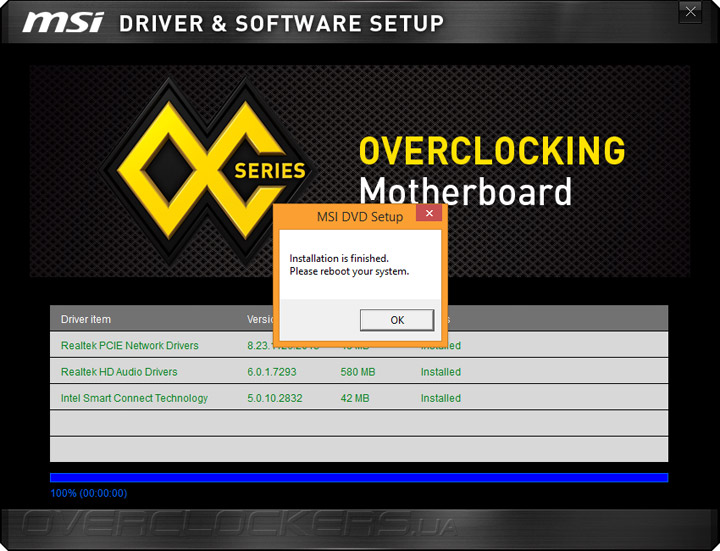

Мастера по установке отработали свои сценарии без вопросов.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

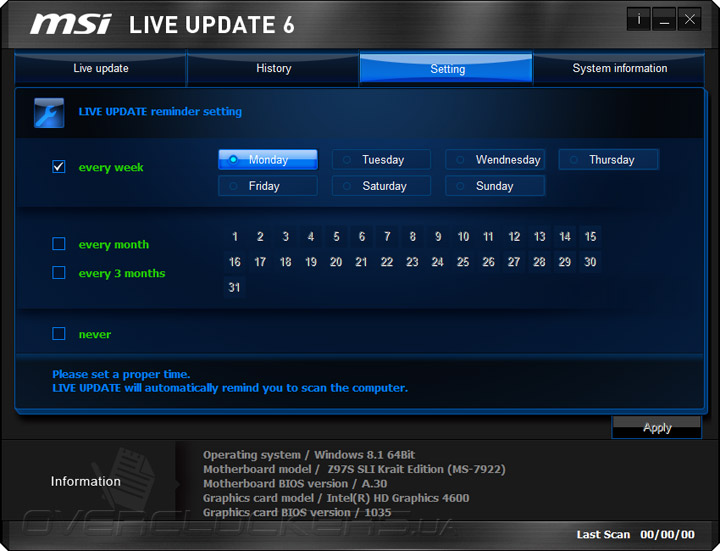

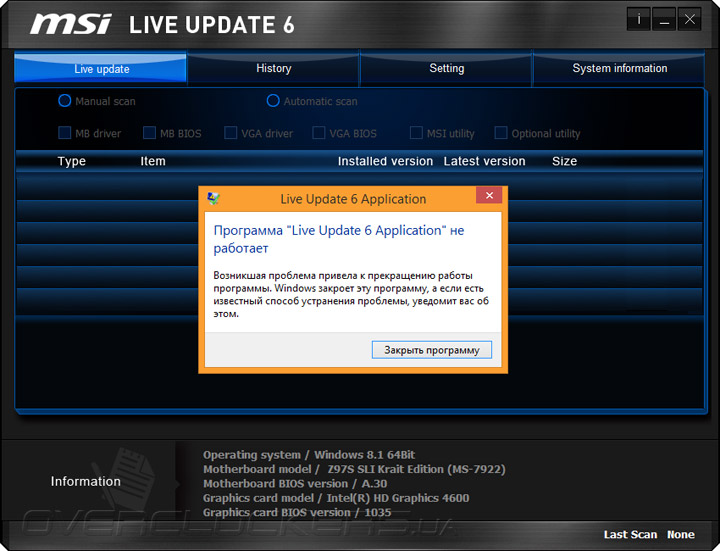

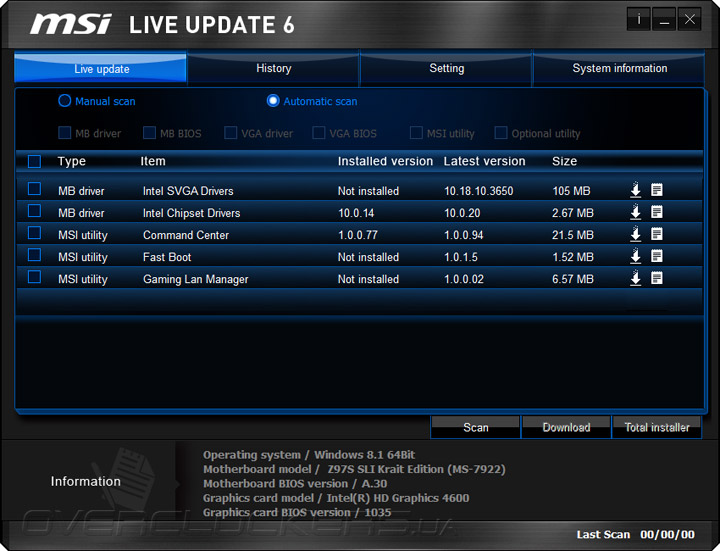

Для поддержания всей программной продукции в актуальном виде производитель выпускает отдельный модуль, названный Live Update, нынешняя его версия уже шестая. Прежде проблем с ним не было, но в этот раз работоспособность хромала, раз за разом он закрывался сам собою. Но, так или иначе, свою работу он выполнил. Я отметил в списке предложенных для загрузки утилит Gaming Lan Manager, что не значилась в общем наборе программ на диске, да и на страничке Z97S SLI Krait Edition в Сети её тоже не было.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

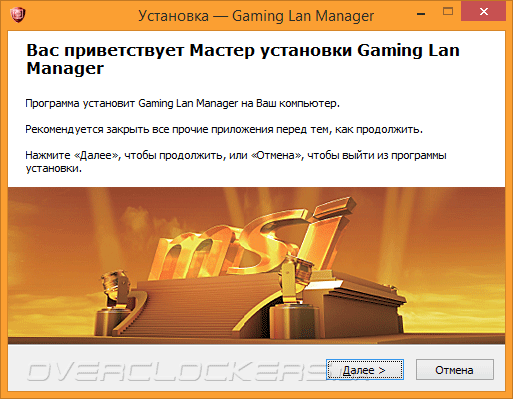

Установка сопровождается фирменным мастером MSI. Она, как и запуск, прошла успешно.

MSI Z97S SLI Krait Edition

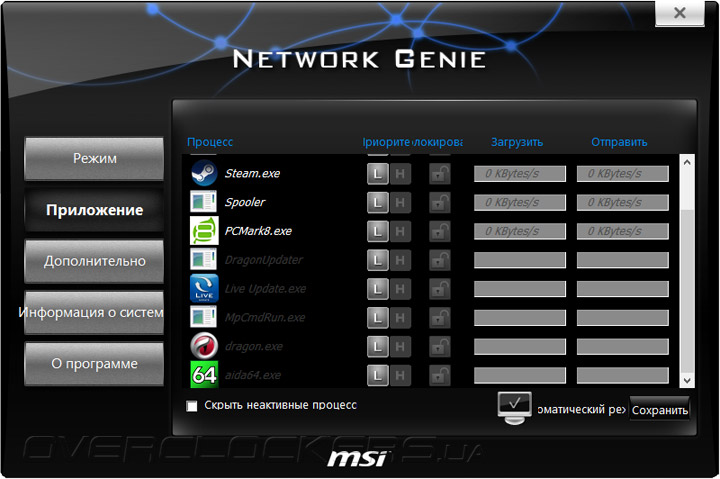

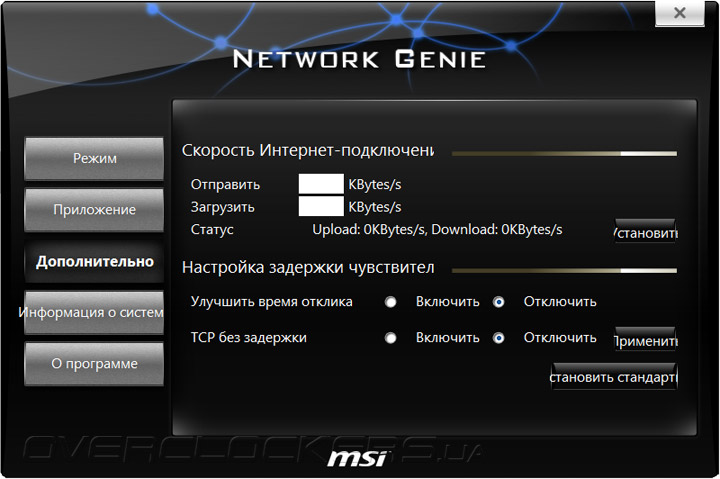

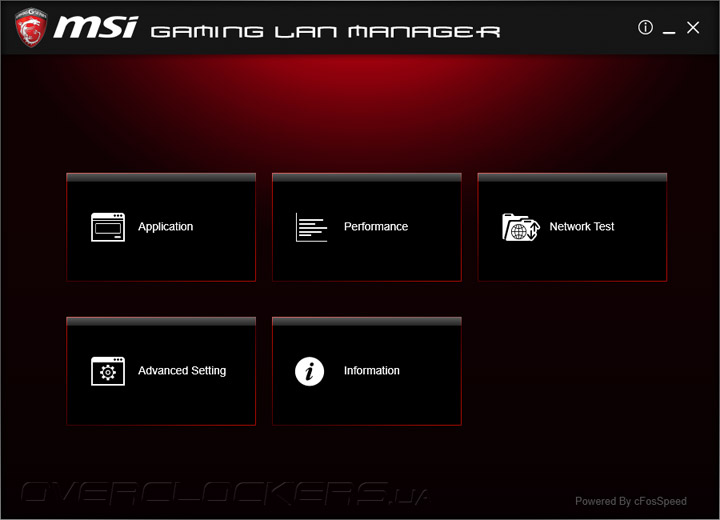

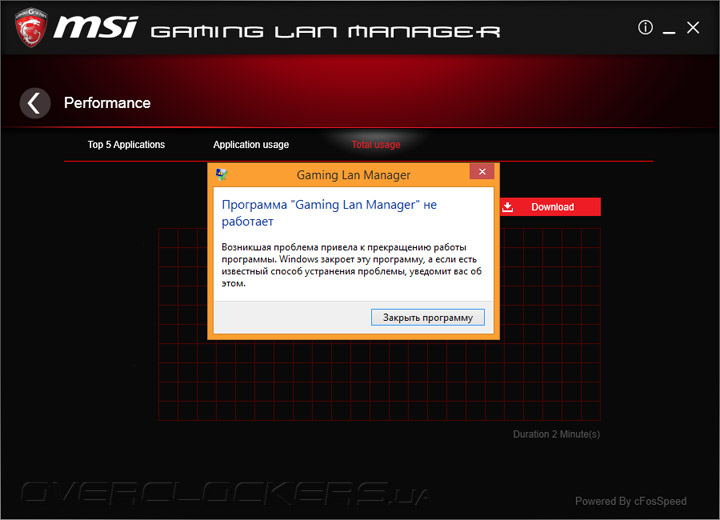

Этот программный комплекс базируется на готовом решении cFosSpeed, как и множество других конкурирующих решений.

MSI Z97S SLI Krait Edition

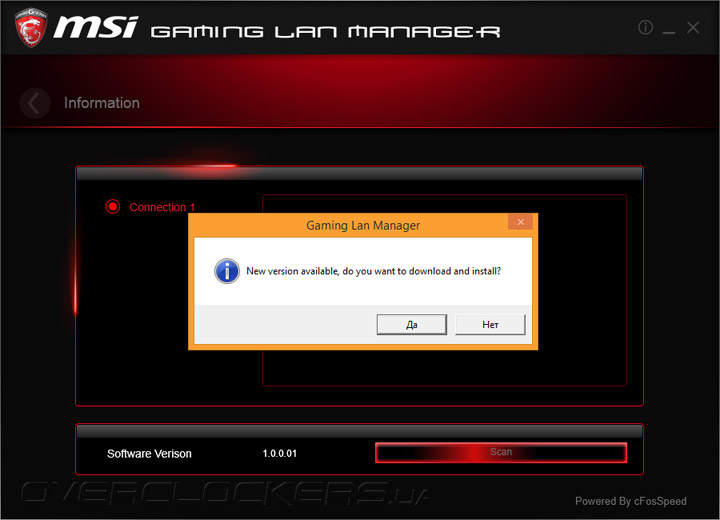

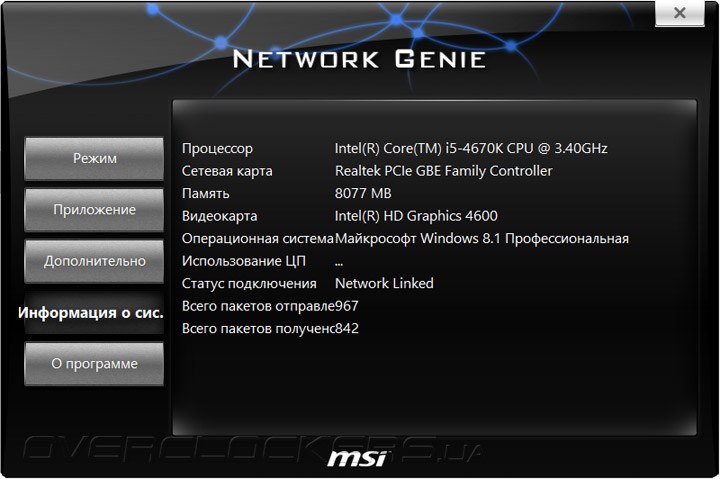

Базой для таких программ преимущественно выступают сетевые контроллеры от Intel, но здесь и адаптер от Realtek вполне успешно был опознан. Однако, по мере знакомства с продуктом, раз за разом проявлялась нестабильность в работе, не спасло ситуацию даже обновление. Поэтому буду считать появление Gaming Lan Manager в списке Live Update 6 ошибкой.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

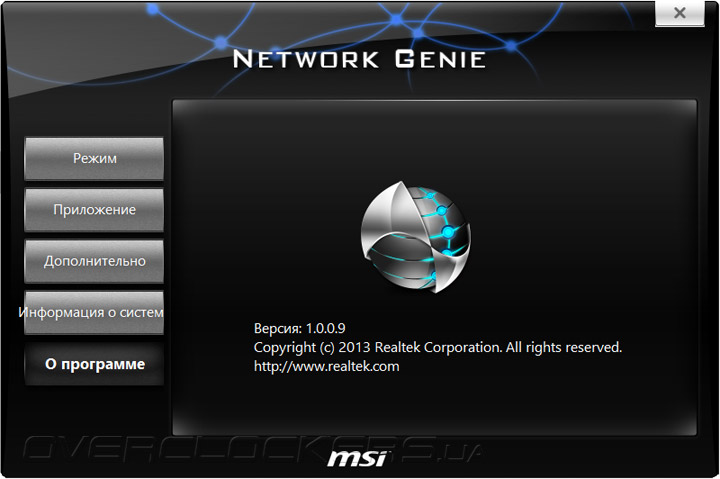

Для сетевого адаптера изначально предусмотрена более простая утилита — Network Genie, на этот раз её прототипом стали фирменные наработки производителя контроллера — Realtek. Интерфейс простой, но при этом понятный в работе, а ещё всё предложенное действительно работает, в этом можно было убедиться на блокировке выхода заданного приложения в Сеть.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

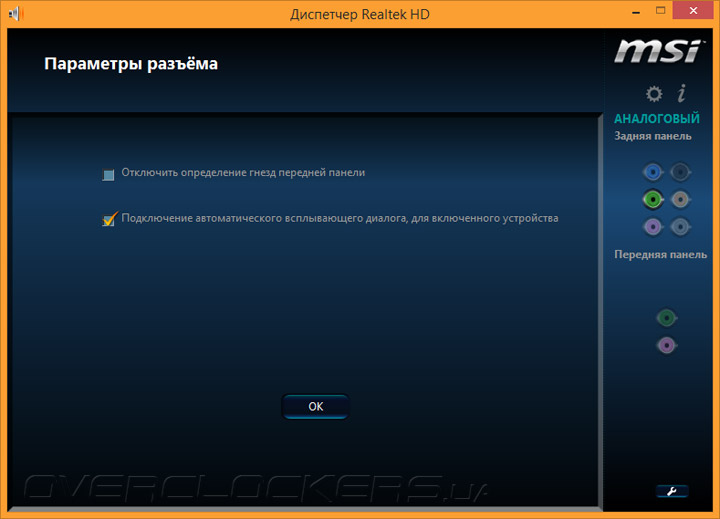

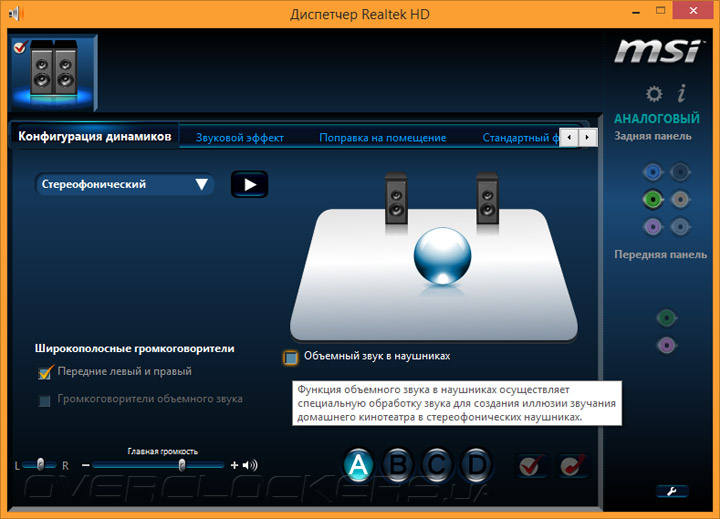

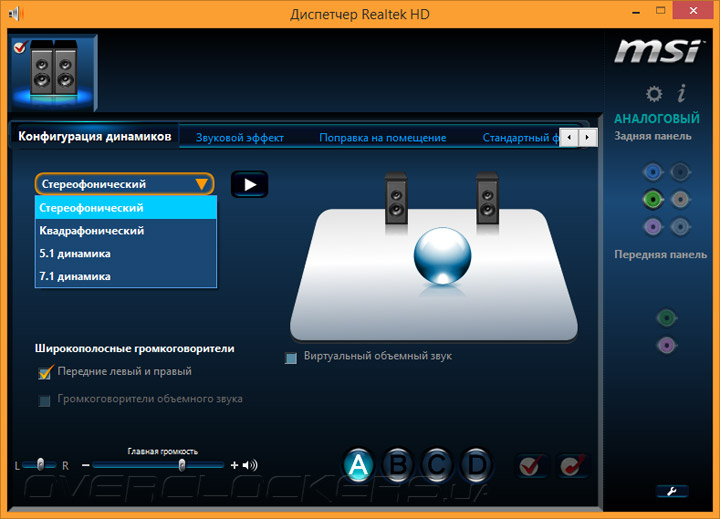

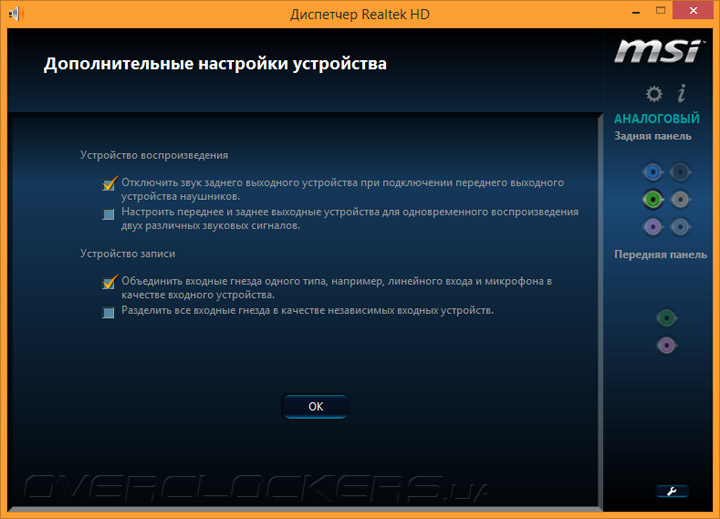

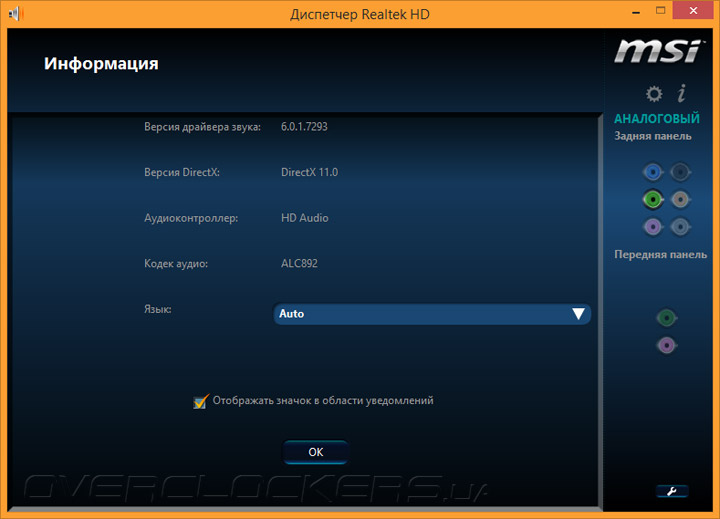

Звуковое оснащение очень простое — ещё один фирменный конфигуратор от Realtek. Настройки привычные: в качестве устройства воспроизведения можно выбирать «Динамики» или «Наушники», из-за чего характер восприятия материала ощутимо изменяется, а для последнего сценария ещё можно активировать режим виртуального звучания, что тоже не замедлит сказаться на восприятии звуковой картины. Учитывая изначальное абстрагирование от превознесения свойств звуковой составляющей, а ещё глядя на тип используемого кодека, — не стоит обольщаться на предмет итогового качества воспроизводимого материала. Звук есть, шумов не слышно, на этом описание можно завершить; говорить о детальности звучания или «мощных» НЧ будет неуместно. Для подобных целей производителями, и MSI входит в их число, приготовлены совершенно другие устройства.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

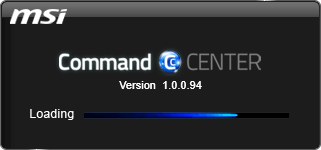

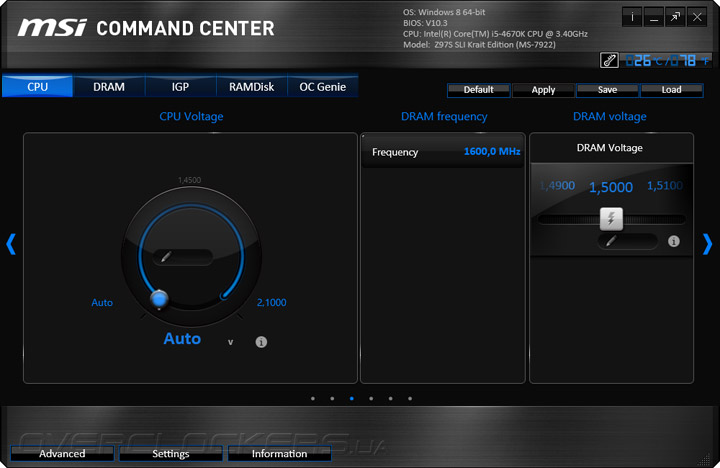

Но главной утилитой из всех остальных, пожалуй, является Command Center. И без установки Live Update предусмотрен механизм по обновлению версии на актуальную.

MSI Z97S SLI Krait Edition

Коллизия состоит в том, что свежеустановленная копия программы никак не могла запуститься, этот процесс затягивался на минуты и ни к чему не приводил.

MSI Z97S SLI Krait Edition

Благо, немного более старая версия находилась как на самом диске, так и на странице продукта в Сети, поэтому оценить её возможности всё же удалось.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

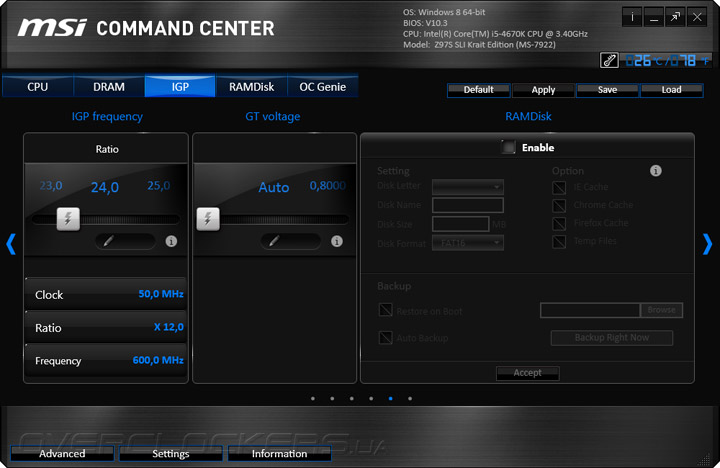

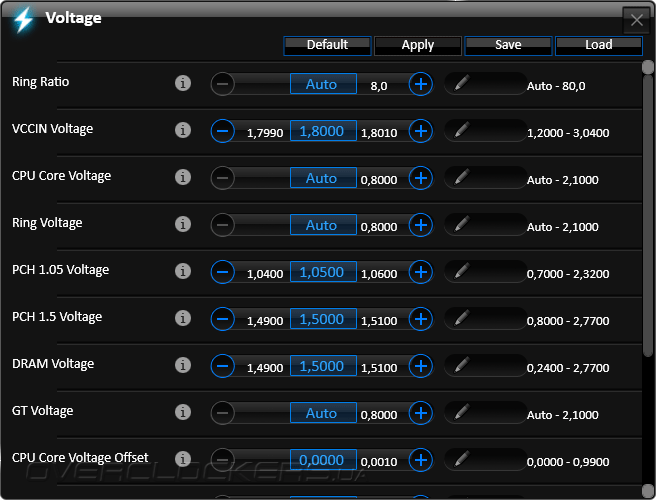

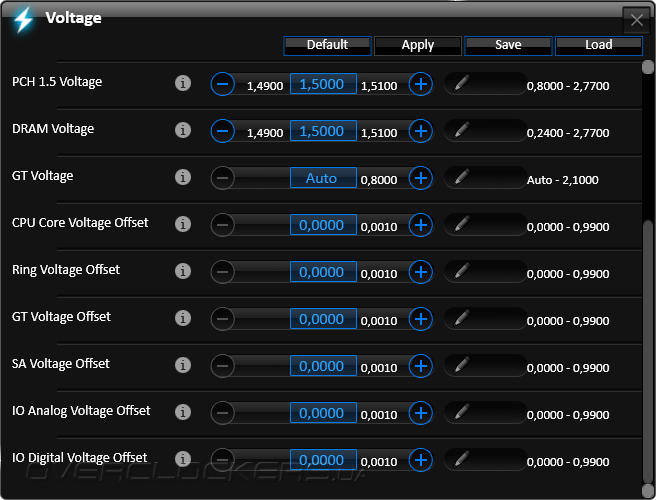

Сам набор является привычным для всех плат производителя, здесь можно активировать некоторые функции, которые доступны и в UEFI.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

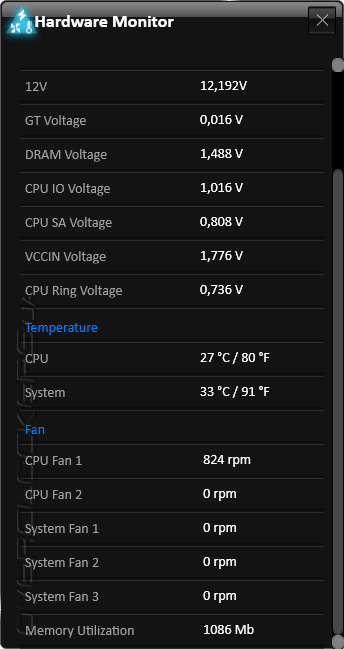

Кроме этого, её можно использовать как средство мониторинга за параметрами системы. Однако размер окон задать нельзя, что несколько неудобно.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Больше скриншотов с дополнительными окнами комплекса можно найти в обзоре Z97 MPOWER, я же по завершению работы с ним испытал возможности в области управления вентиляторами. К сожалению, в этой сфере продукции от MSI пока ещё достаётся роль отстающей — предоставлен наиболее скромный механизм по работе с охладителями. Ближайшие конкуренты уже научились составлять паспорт для каждого отдельного устройства, на основе которого можно оперировать тем или иным предметным процентным значением, а здесь же придется вслепую продвигаться по мере изучения работы алгоритма с каждым из изделий. Как уже упоминалось выше, для двух вентиляторов CPU заготовлен режим управления при помощи ШИМ, а три системных устройства будут управляться путём снижения питающего напряжения.

Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
Тип подключения 4 pin 3 pin
Режим 100% (об/мин) 1400 1970
CPUFAN1 – 20% 750 1970
CPUFAN2 – 20% 760 1970
SYSFAN1 – 50% 830 1370
SYSFAN2 – 50% 820 1360
SYSFAN3 – 50% 830 1350

Небольшие неурядицы с некоторыми программами нисколько не портят общего впечатления при работе с платой. Для наладки сетевой и звуковой подсистем предусмотрены простые утилиты, а фирменный набор MSI позволяет обзавестись дополнительными возможностями, например, организовать RAM-диск, активировать авторазгон, настроить работу охладителей, но последний механизм всё же проигрывает решениям от других производителей. На очереди тест изделия в разгонных мероприятиях >>>

Разгонный потенциал

Сперва проверялись возможности изделия при работе с фирменными наработками в рамках технологии OC Genie. Активация, за неимением на PCB каких-либо переключателей, проводилась прямо из UEFI. Ещё до сохранения изменений их можно было оценить, и там видно следующее: разгон процессора происходит всего до 4 ГГц, а ещё при этом отключаются энергосберегающие технологии, реализованные по программе Intel C-State. Оперативная память функционирует согласно профилю XMP.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

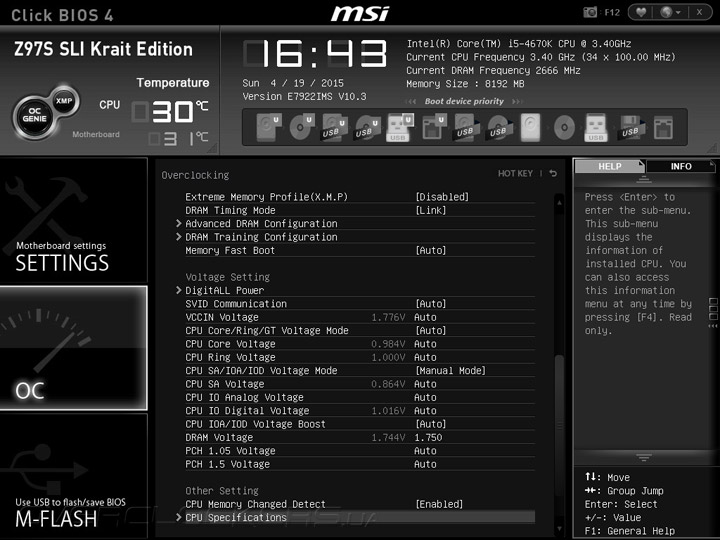

Стабильность системы вопросов не вызывает. Кольцевая шина разгону не подвергалась.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Никаких других способов по облегчению разгона нет. Испытывать отзывчивость платы к смене настроек я начал с повышения опорной частоты. Удалось добиться стабильности на отметке 197,1 МГц, и это отличный результат. Компьютер был стабилен даже при «холодном» старте. Z97S SLI Krait Edition в случае переразгона не теряла все изменённые параметры, она загружалась с настройками по умолчанию, при этом можно было внести необходимые правки без надобности начинать всё с нуля.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

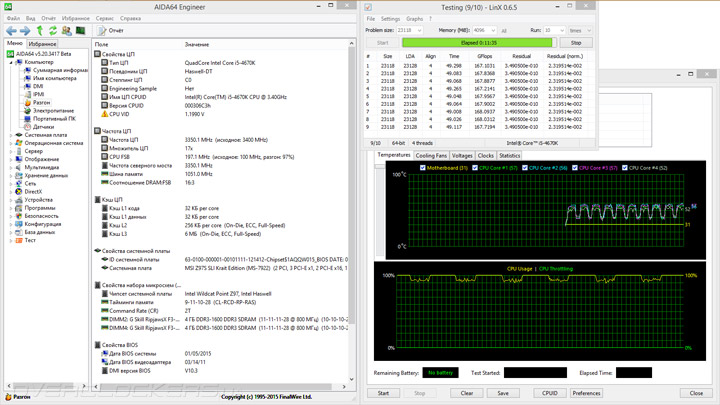

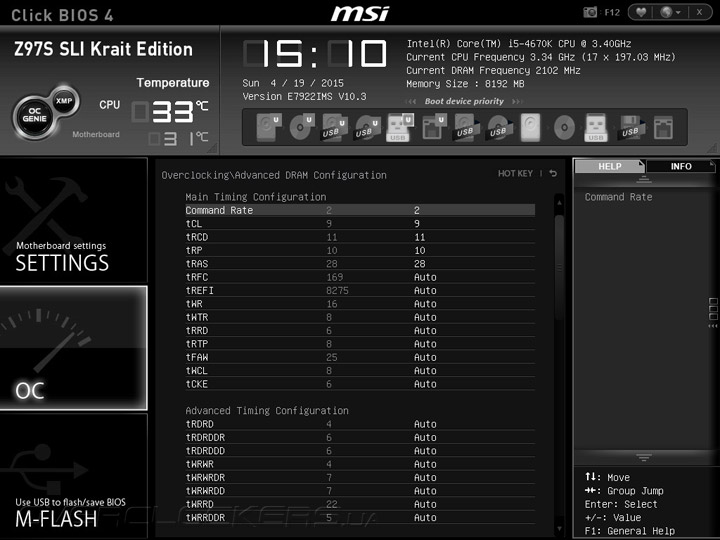

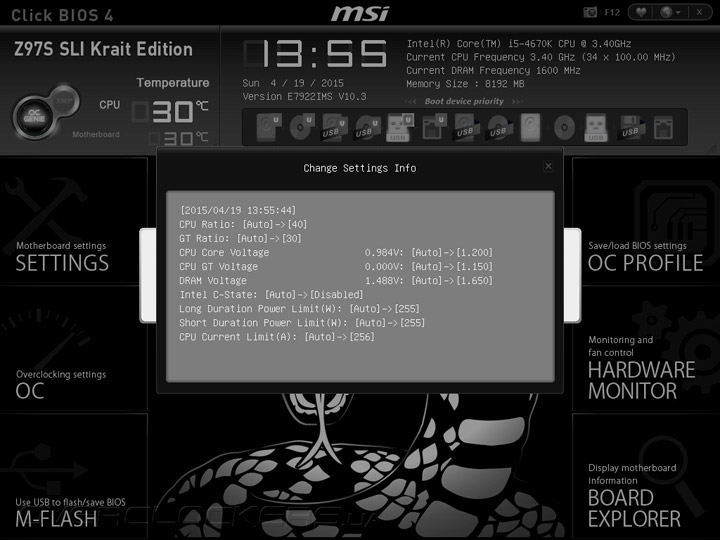

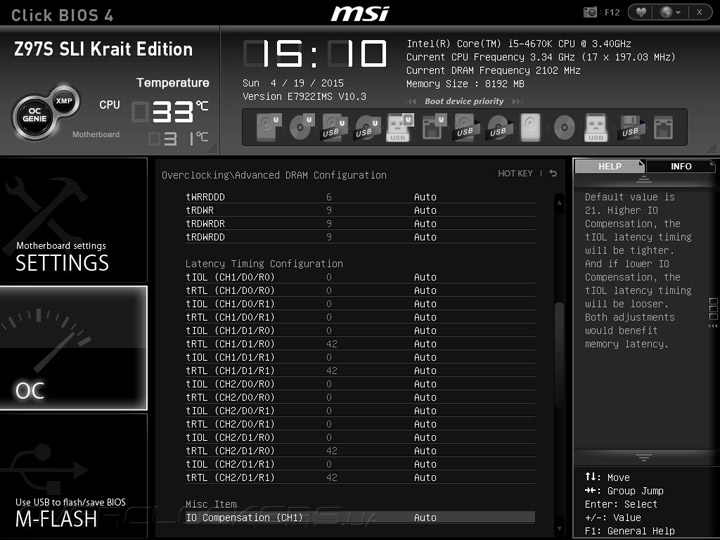

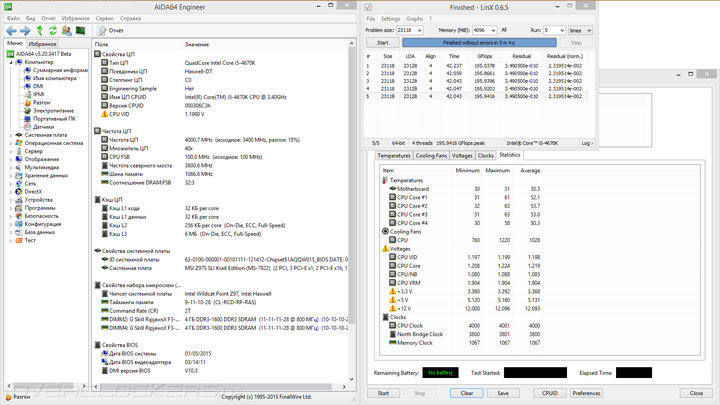

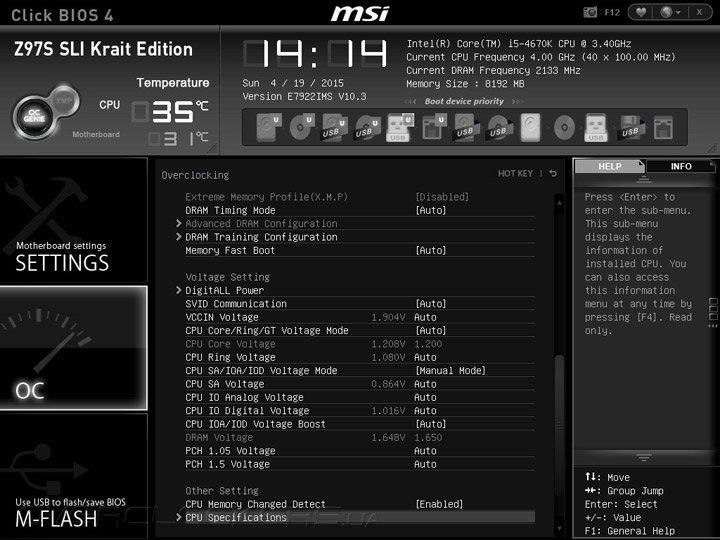

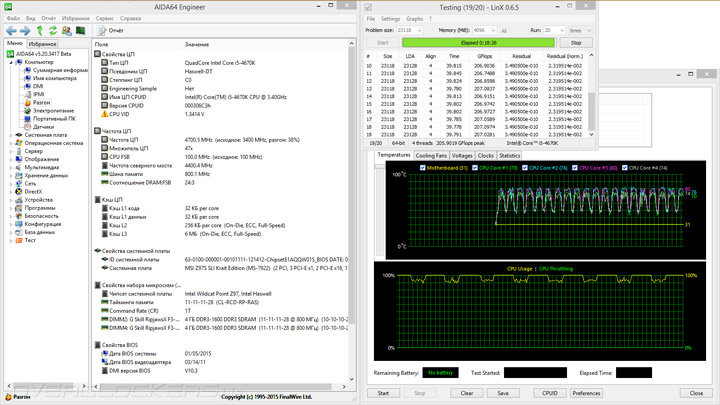

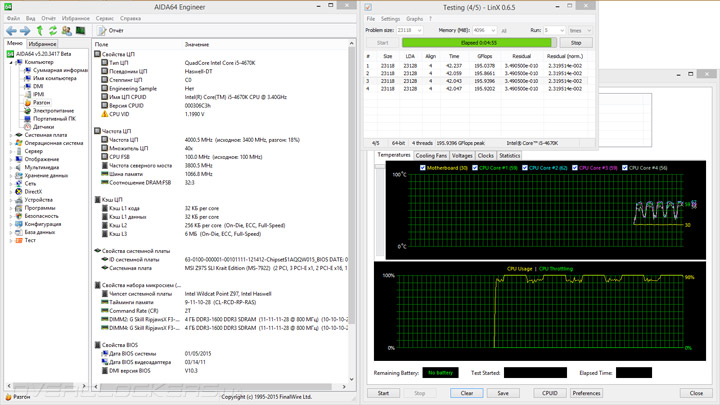

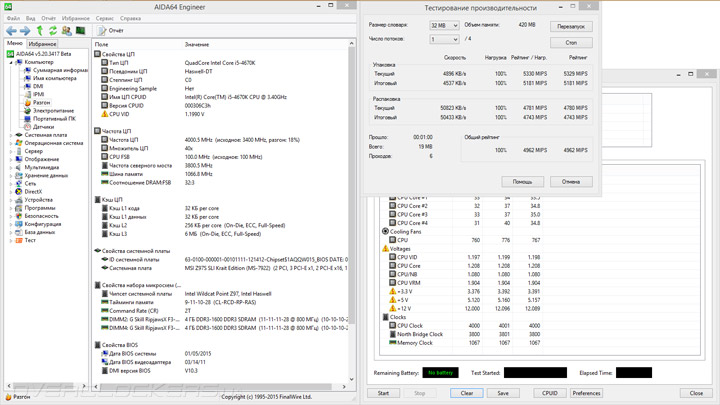

Не подвела испытуемая и при разгоне ЦП. Он без проблем заработал на частоте 4,7 ГГц, а блок Uncore ускорялся до 4,4 ГГц. Такой режим работы нашего экземпляра Core i5-4670K требует повышения питающего напряжения до 1,9 В, для вычислительной части — до 1,35 В, а для кольцевой шины — до 1,3 В. Отмечу, штатный термоинтерфейс нашего CPU был заменён на более эффективный «жидкий металл».

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

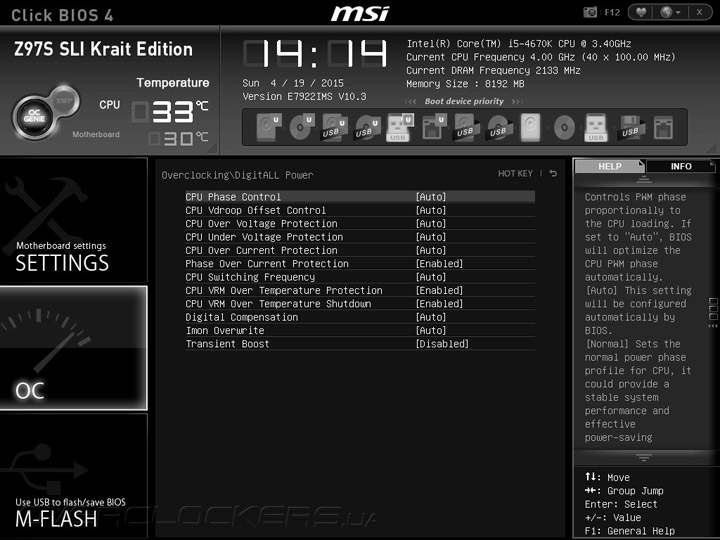

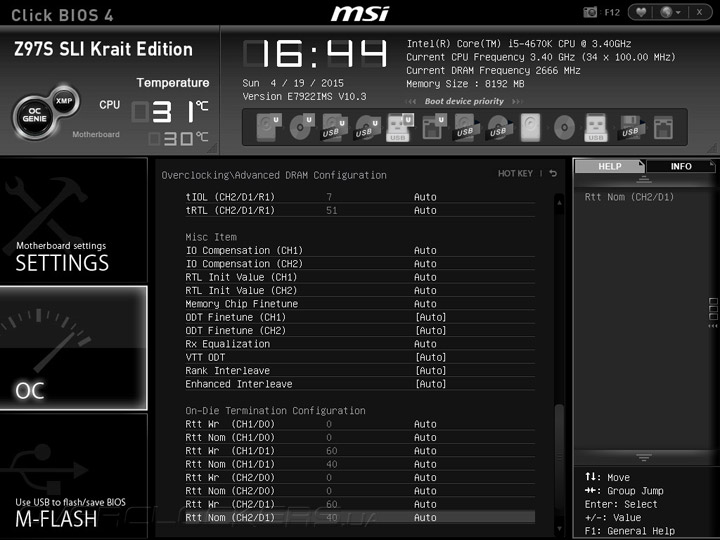

Большой набор настроек позволяет внимательно проследить за всеми этими параметрами и провести, при необходимости, корректировку до нужного уровня. В среде ОС данные доступны для наблюдения, как в рамках фирменного ПО, так и при использовании стороннего, например, утилиты AIDA64. Оказалось, напряжение на ядрах немного повышается при тяжёлых нагрузках, поэтому итоговым значением стали 1,34 В. Для блока Uncore напряжение традиционно завышается всеми платами на базе Intel Z97, здесь я снизил его до 1,28 В. Система стабилизации общего питающего напряжения не потребовала многих усилий при наладке. Vdroop Offset Conrtol, принявший значение +87,5%, показал нормальную стабилизацию питания, но для исключения снижения минимального значения, VCCIN Voltage составило 1,91 В. Совсем немного занижается напряжение на модулях DRAM, его я тоже повысил, для перестраховки.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Устройство вполне способно справиться с разгоном без компромиссов в лице отключения энергосберегающих технологий. Наибольшая температура в зоне размещения силовых элементов была замечена на уровне 66 °C, а радиаторы прогрелись до 48 °C. Эффективность работы была высокой, это видно и по уровню потребления энергии стендом во время разгона. Очерчен он пределами 77–298 Вт, при этом достигается явное превосходство платы над многим числом более именитых конкурирующих продуктов.

MSI Z97S SLI Krait Edition

Общее впечатление немного портит традиционное для изделий от MSI неумение работать с CR=1T. По большому счёту, этот параметр теперь не так сильно важен, как в былые времена. Комплект оперативной памяти заработал на частоте 2666 МГц с конфигурацией задержек 11-13-12-30-2T. Напряжение повышалось до 1,75 В (реальное составило 1,744 В, и его оказалось достаточно).

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Работа с Z97S SLI Krait Edition при разгоне была лишена каких-либо проблем. Богатство настроек было обнаружено ещё при осмотре UEFI, но главное — они абсолютно адекватно принимаются к исполнению, а в случае переразгона не происходит их сброс, а предоставляется возможность внести нужные коррективы. Программный мониторинг действующих параметров позволит зримо подойти к вопросам установки необходимых напряжений и настройке режима работы LLC. Скромные возможности авторазгона легко нивелируются самостоятельными шагами, и лишь небольшие особенности в разгоне ОЗУ не позволили испытуемой полностью справиться со всеми задачами. А теперь настал черёд посмотреть на её уровень быстродействия.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

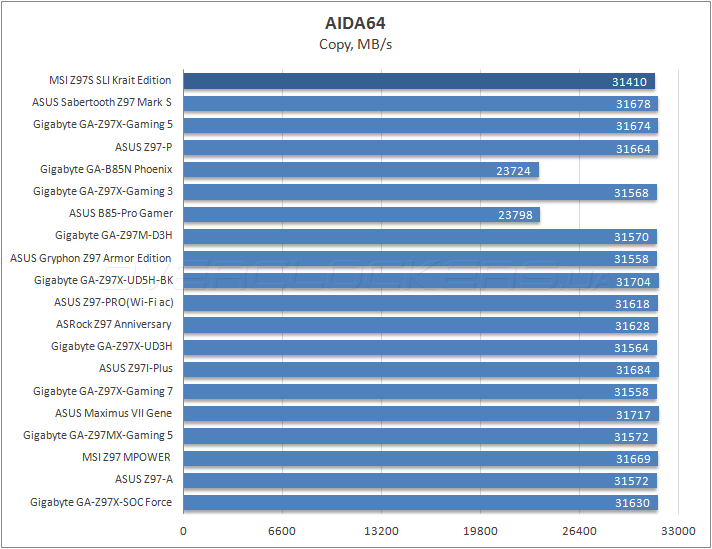

Частота Core i5-4670K во время испытаний составляла 3,8 ГГц для любого типа нагрузок, то есть результаты измерений должны соответствовать основной группе показаний, полученных в похожих условиях при использовании других системных плат.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

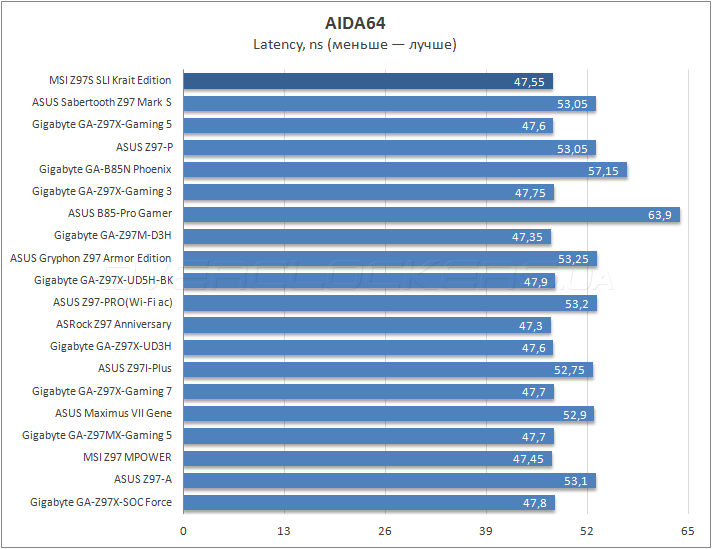

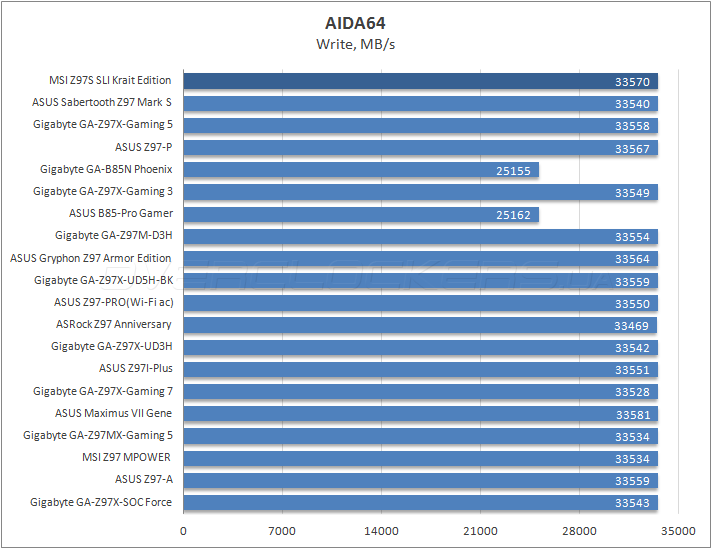

Эффективность работы подсистемы памяти находится на высоком уровне.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

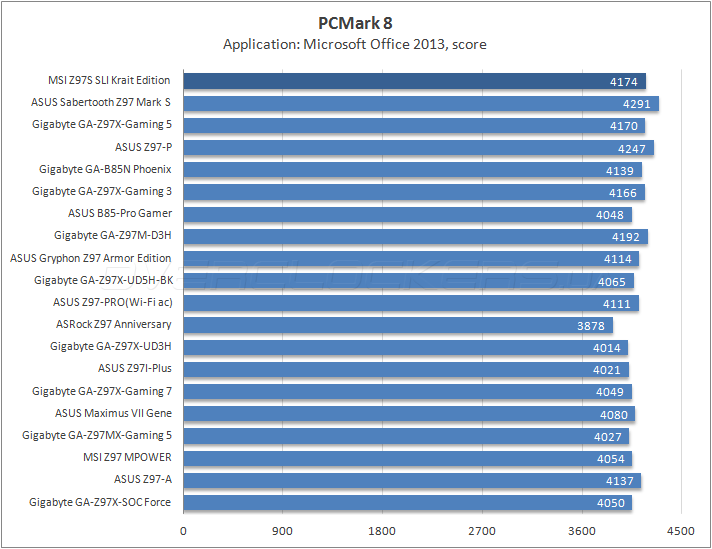

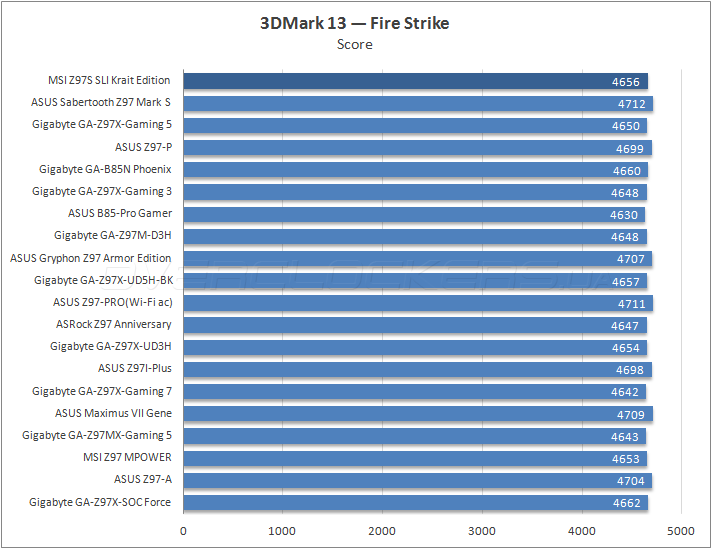

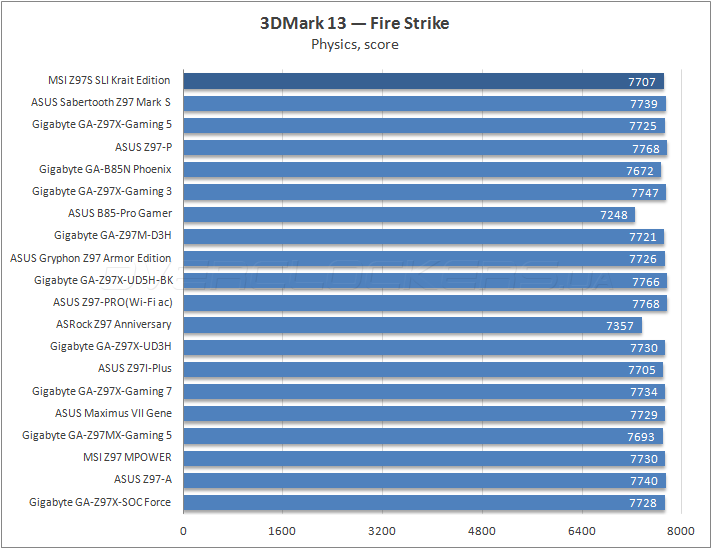

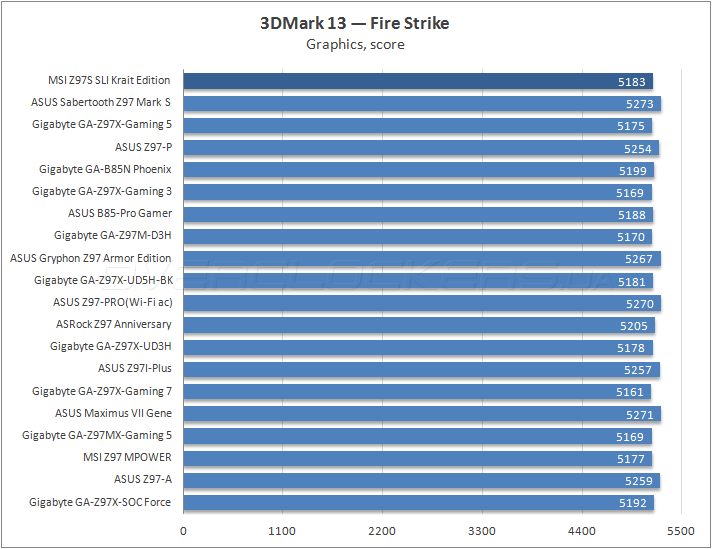

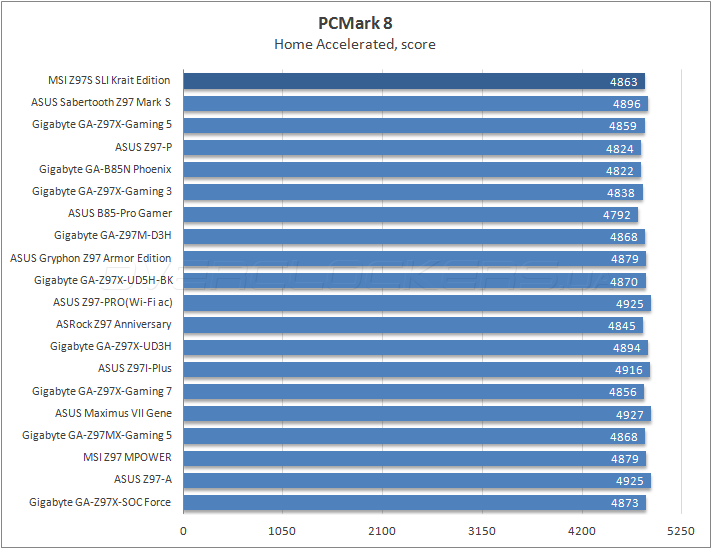

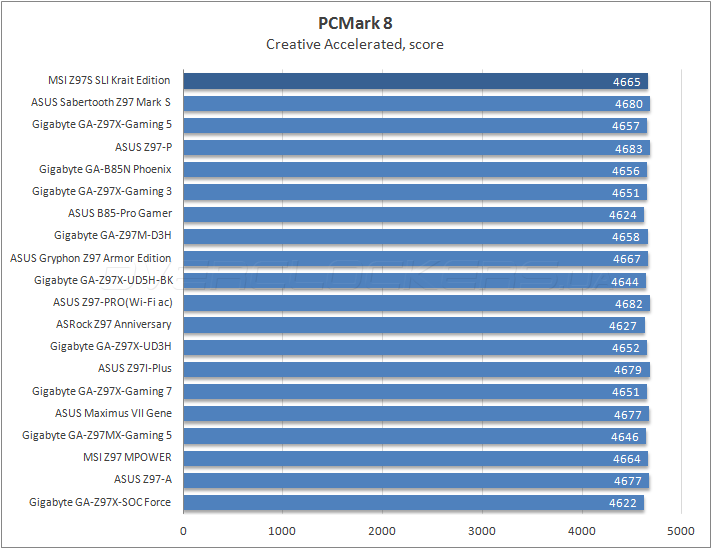

В тестовых пакетах от Futuremark продукт уверенно продолжает своё выступление.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

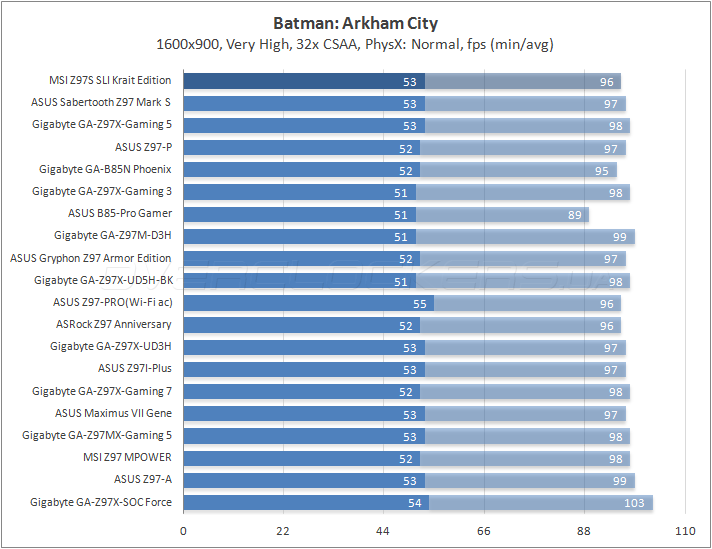

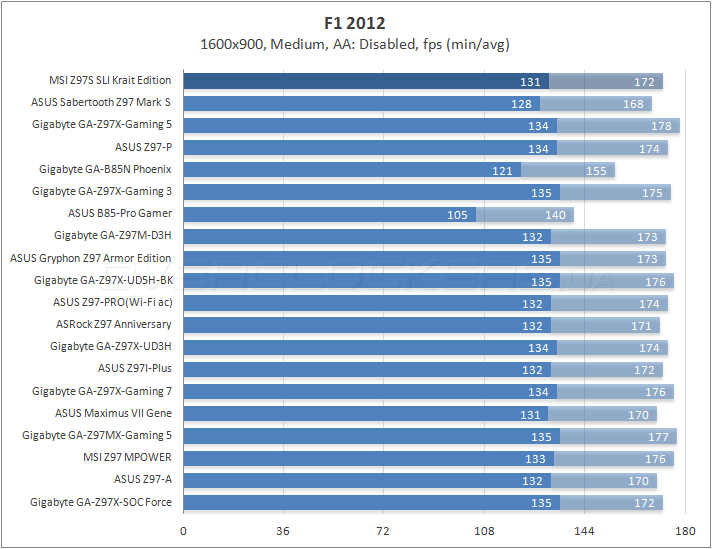

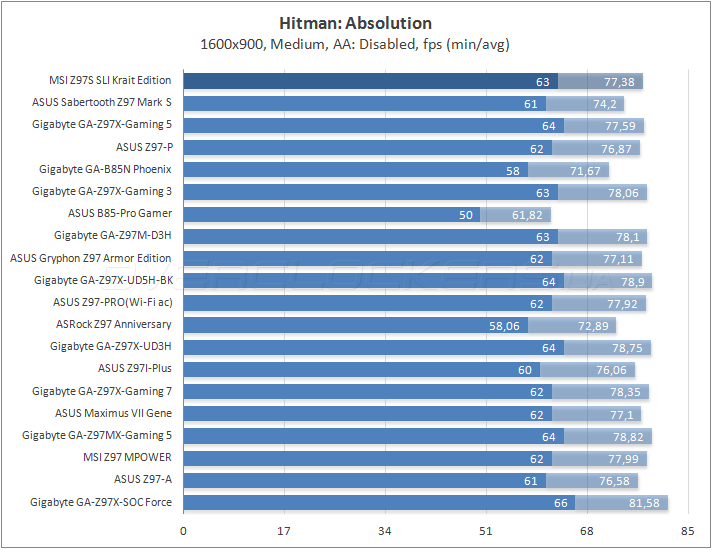

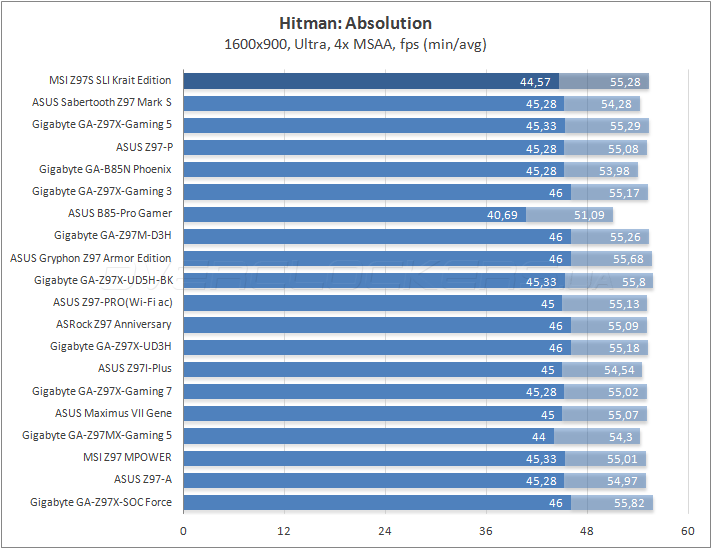

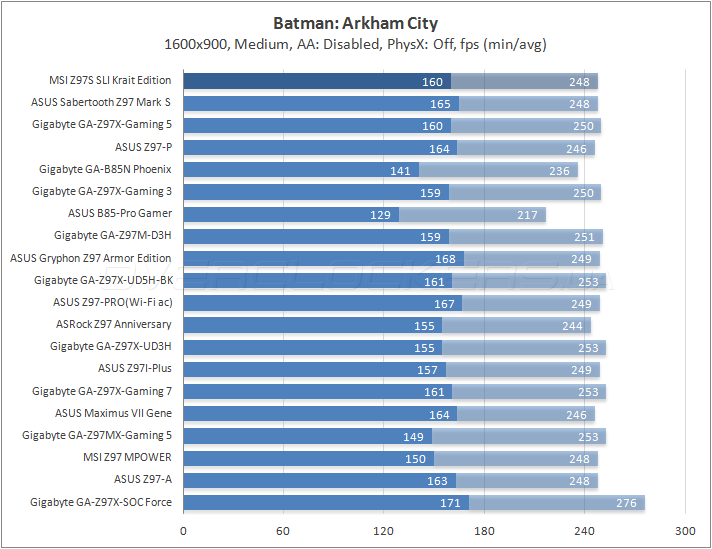

В играх проблем также выявлено не было, быстродействие находится на хорошем уровне.


Энергопотребление системы

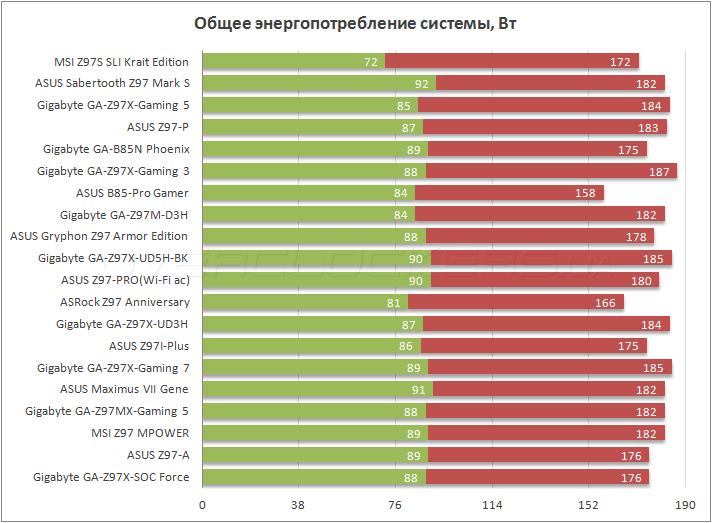

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

MSI Z97S SLI Krait Edition

В сфере энергосбережения Z97S SLI Krait Edition заметно преуспела на фоне остальных плат. Вместе с нормальными результатами тестовых измерений соседствует завидная по уровню энергоэффективность. Важно, что такое положение вещей не требует от пользователя каких-либо настроек, в таком виде система функционирует с начальными настройками. А для всех остальных материнских плат необходимо вмешательство, чтобы снизить изначально демонстрируемые показания. Тогда некоторые из них могут похвастать и ещё меньшими числами, но в ущерб уже будет поставлена производительность системы. В этом разделе испытуемая заслуживает исключительно на лестные эпитеты.


Вывод

Несмотря на внешнюю простоту, Z97S SLI Krait Edition представляет собой весьма любопытную материнскую плату. Интересна она не только своим стильным внешним видом. Разработчики не поскупились на весомые размеры, поэтому все манипуляции с устройством можно будет без опаски производить внутри корпуса. Комплект поставки скромен, а набор характеристик далёк от всеохватывающего. Сетевой адаптер и звуковой кодек распаяны самые простые, без заявки на впечатляющие эмоции от их работы.

Положительные моменты устройства обнаружились совсем в других местах: адекватная производительность идёт под руку с высокой энергоэффективностью. Настроек в UEFI великое множество, в том числе и благодаря им, получилось добиться полной отдачи от разгона Core i5-4670K с модифицированным термоинтерфейсом.

Всё ещё требует доработок часть фирменного программного обеспечения, однако для внешнего контроля за параметрами можно привлечь утилиты от сторонних производителей. В довершение нельзя не отметить специфичный подход к реализации управления вентиляторами, он немного отличается от предложений конкурентов. Но учитывая все особенности, можно подобрать подходящие модели охладителей, при этом получив возможность контроля за работой каждого из них, а общее число для такой недорогой платы весьма приятно — целых пять штук.

Учитывая все нюансы, следует выделить этот продукт как один из верных кандидатов на покупку тем, кого прежде всего интересует высокий разгонный потенциал, широкий спектр настроек и привлекательный внешний вид. В то же время интереса не составляют бонусные наборы ПО, различные сетевые решения, уникальные приёмы в организации работы звуковой подсистемы.

Чуть расстраивает существенно завышенная цена модели на прилавках отечественных магазинов относительно зарубежных торговых площадок, но этим грешат практически все новинки, а значит, этот фактор нельзя учитывать как умаляющий достоинства этой системной платы. Интересно будет наблюдать за развитием серии, возможно, мы являемся свидетелями зарождения нового сегмента системных плат, прямо противоположных тем, что ныне называются «игровыми».

MSI Z97S SLI Krait Edition Выбор редакции: высокое качество

Теперь есть на что посмотреть
