Обзор материнской платы MSI Z97S SLI Krait Edition. Сумеречная змеиная привлекательность

Разгонный потенциал

Сперва проверялись возможности изделия при работе с фирменными наработками в рамках технологии OC Genie. Активация, за неимением на PCB каких-либо переключателей, проводилась прямо из UEFI. Ещё до сохранения изменений их можно было оценить, и там видно следующее: разгон процессора происходит всего до 4 ГГц, а ещё при этом отключаются энергосберегающие технологии, реализованные по программе Intel C-State. Оперативная память функционирует согласно профилю XMP.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Стабильность системы вопросов не вызывает. Кольцевая шина разгону не подвергалась.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Никаких других способов по облегчению разгона нет. Испытывать отзывчивость платы к смене настроек я начал с повышения опорной частоты. Удалось добиться стабильности на отметке 197,1 МГц, и это отличный результат. Компьютер был стабилен даже при «холодном» старте. Z97S SLI Krait Edition в случае переразгона не теряла все изменённые параметры, она загружалась с настройками по умолчанию, при этом можно было внести необходимые правки без надобности начинать всё с нуля.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Не подвела испытуемая и при разгоне ЦП. Он без проблем заработал на частоте 4,7 ГГц, а блок Uncore ускорялся до 4,4 ГГц. Такой режим работы нашего экземпляра Core i5-4670K требует повышения питающего напряжения до 1,9 В, для вычислительной части — до 1,35 В, а для кольцевой шины — до 1,3 В. Отмечу, штатный термоинтерфейс нашего CPU был заменён на более эффективный «жидкий металл».

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Большой набор настроек позволяет внимательно проследить за всеми этими параметрами и провести, при необходимости, корректировку до нужного уровня. В среде ОС данные доступны для наблюдения, как в рамках фирменного ПО, так и при использовании стороннего, например, утилиты AIDA64. Оказалось, напряжение на ядрах немного повышается при тяжёлых нагрузках, поэтому итоговым значением стали 1,34 В. Для блока Uncore напряжение традиционно завышается всеми платами на базе Intel Z97, здесь я снизил его до 1,28 В. Система стабилизации общего питающего напряжения не потребовала многих усилий при наладке. Vdroop Offset Conrtol, принявший значение +87,5%, показал нормальную стабилизацию питания, но для исключения снижения минимального значения, VCCIN Voltage составило 1,91 В. Совсем немного занижается напряжение на модулях DRAM, его я тоже повысил, для перестраховки.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

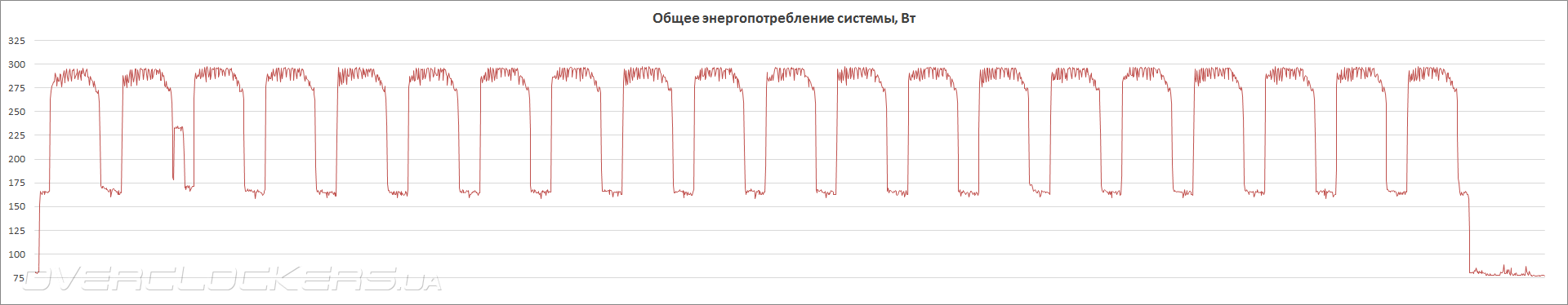

Устройство вполне способно справиться с разгоном без компромиссов в лице отключения энергосберегающих технологий. Наибольшая температура в зоне размещения силовых элементов была замечена на уровне 66 °C, а радиаторы прогрелись до 48 °C. Эффективность работы была высокой, это видно и по уровню потребления энергии стендом во время разгона. Очерчен он пределами 77–298 Вт, при этом достигается явное превосходство платы над многим числом более именитых конкурирующих продуктов.

MSI Z97S SLI Krait Edition

Общее впечатление немного портит традиционное для изделий от MSI неумение работать с CR=1T. По большому счёту, этот параметр теперь не так сильно важен, как в былые времена. Комплект оперативной памяти заработал на частоте 2666 МГц с конфигурацией задержек 11-13-12-30-2T. Напряжение повышалось до 1,75 В (реальное составило 1,744 В, и его оказалось достаточно).

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Работа с Z97S SLI Krait Edition при разгоне была лишена каких-либо проблем. Богатство настроек было обнаружено ещё при осмотре UEFI, но главное — они абсолютно адекватно принимаются к исполнению, а в случае переразгона не происходит их сброс, а предоставляется возможность внести нужные коррективы. Программный мониторинг действующих параметров позволит зримо подойти к вопросам установки необходимых напряжений и настройке режима работы LLC. Скромные возможности авторазгона легко нивелируются самостоятельными шагами, и лишь небольшие особенности в разгоне ОЗУ не позволили испытуемой полностью справиться со всеми задачами. А теперь настал черёд посмотреть на её уровень быстродействия.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота Core i5-4670K во время испытаний составляла 3,8 ГГц для любого типа нагрузок, то есть результаты измерений должны соответствовать основной группе показаний, полученных в похожих условиях при использовании других системных плат.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

Эффективность работы подсистемы памяти находится на высоком уровне.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

В тестовых пакетах от Futuremark продукт уверенно продолжает своё выступление.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

В играх проблем также выявлено не было, быстродействие находится на хорошем уровне.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

MSI Z97S SLI Krait Edition

В сфере энергосбережения Z97S SLI Krait Edition заметно преуспела на фоне остальных плат. Вместе с нормальными результатами тестовых измерений соседствует завидная по уровню энергоэффективность. Важно, что такое положение вещей не требует от пользователя каких-либо настроек, в таком виде система функционирует с начальными настройками. А для всех остальных материнских плат необходимо вмешательство, чтобы снизить изначально демонстрируемые показания. Тогда некоторые из них могут похвастать и ещё меньшими числами, но в ущерб уже будет поставлена производительность системы. В этом разделе испытуемая заслуживает исключительно на лестные эпитеты.


Вывод

Несмотря на внешнюю простоту, Z97S SLI Krait Edition представляет собой весьма любопытную материнскую плату. Интересна она не только своим стильным внешним видом. Разработчики не поскупились на весомые размеры, поэтому все манипуляции с устройством можно будет без опаски производить внутри корпуса. Комплект поставки скромен, а набор характеристик далёк от всеохватывающего. Сетевой адаптер и звуковой кодек распаяны самые простые, без заявки на впечатляющие эмоции от их работы.

Положительные моменты устройства обнаружились совсем в других местах: адекватная производительность идёт под руку с высокой энергоэффективностью. Настроек в UEFI великое множество, в том числе и благодаря им, получилось добиться полной отдачи от разгона Core i5-4670K с модифицированным термоинтерфейсом.

Всё ещё требует доработок часть фирменного программного обеспечения, однако для внешнего контроля за параметрами можно привлечь утилиты от сторонних производителей. В довершение нельзя не отметить специфичный подход к реализации управления вентиляторами, он немного отличается от предложений конкурентов. Но учитывая все особенности, можно подобрать подходящие модели охладителей, при этом получив возможность контроля за работой каждого из них, а общее число для такой недорогой платы весьма приятно — целых пять штук.

Учитывая все нюансы, следует выделить этот продукт как один из верных кандидатов на покупку тем, кого прежде всего интересует высокий разгонный потенциал, широкий спектр настроек и привлекательный внешний вид. В то же время интереса не составляют бонусные наборы ПО, различные сетевые решения, уникальные приёмы в организации работы звуковой подсистемы.

Чуть расстраивает существенно завышенная цена модели на прилавках отечественных магазинов относительно зарубежных торговых площадок, но этим грешат практически все новинки, а значит, этот фактор нельзя учитывать как умаляющий достоинства этой системной платы. Интересно будет наблюдать за развитием серии, возможно, мы являемся свидетелями зарождения нового сегмента системных плат, прямо противоположных тем, что ныне называются «игровыми».

MSI Z97S SLI Krait Edition Выбор редакции: высокое качество
