Обзор материнской платы MSI Z97 MPOWER. Образец для подражания или тень Z97 Gaming 7?

Возможности UEFI

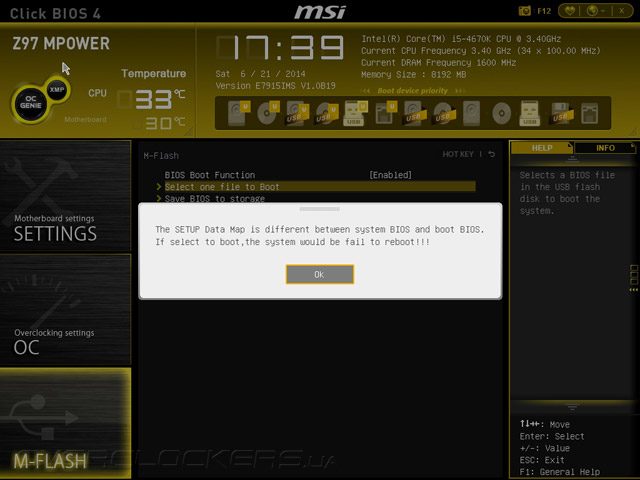

Среди возможностей Click BIOS 4 мне давно приглянулась функция, обещающая возможность использовать съёмный накопитель с образом прошивки в качестве загрузочного устройства. Такой механизм позволил бы оценить привносимые изменения в разделы UEFI без непосредственного обновления микрокода. Идея замечательная, но на практике всё оказалось иначе. Существует целый ряд ограничений, который не позволил провернуть такой трюк с самой свежей версией. Насколько я понял, преградой стало разное количество элементов, содержащихся в старом и новом микрокоде.

UEFI Setup MSI Z97 MPOWER

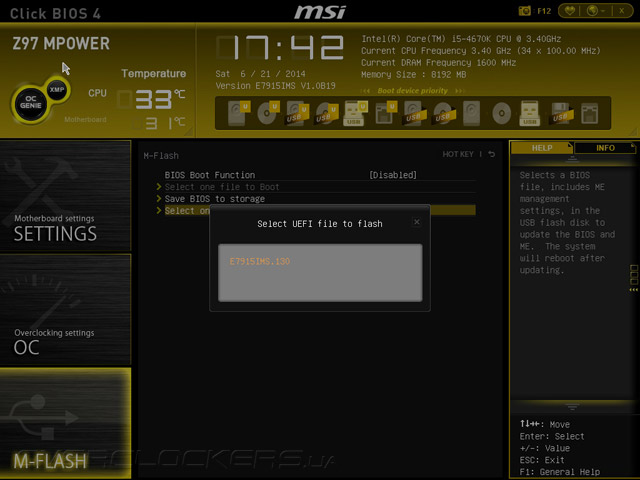

Сама же процедура обновления прошла без проблем.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

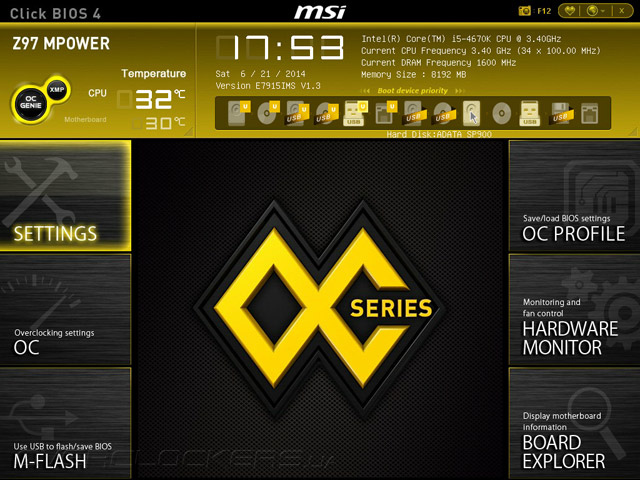

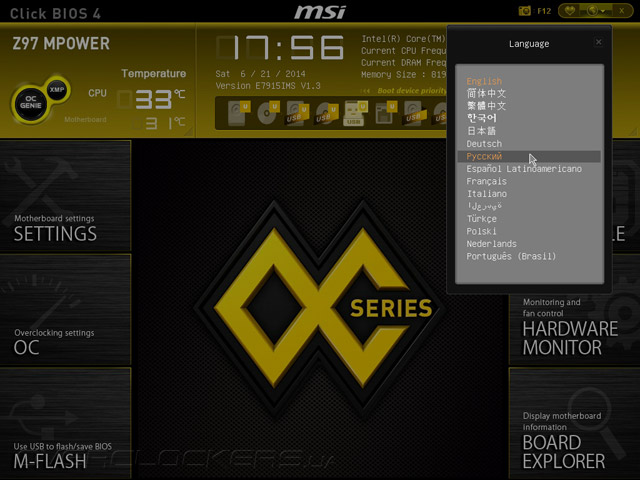

Лейтмотивы в оформлении использованы свойственные продукции серии OC компании MSI — чёрные и жёлтые оттенки. Интерфейс не претерпел значительных изменений по отношению к прежнему поколению продуктов, да и с обновлённым его вариантом уже можно было познакомиться в обзоре Z97 Gaming 7. В один клик теперь можно активировать сценарий OC Genie, призвать к использованию платой профиля XMP (одновременно!), а также установить приоритет среди загрузочных устройств.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

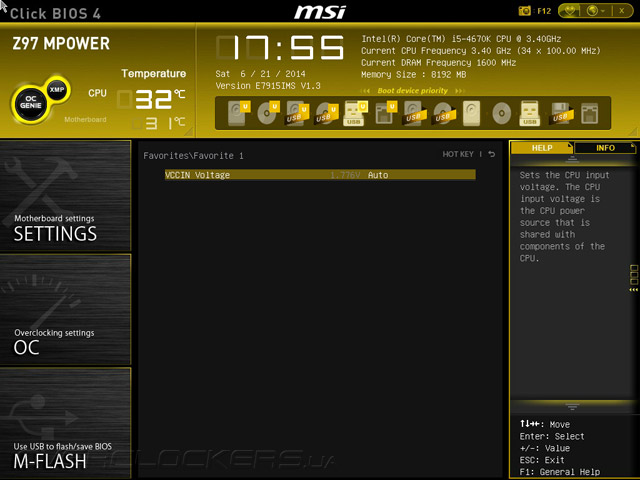

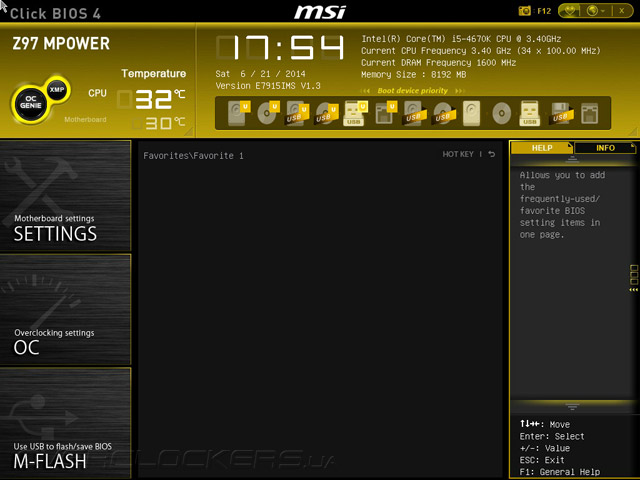

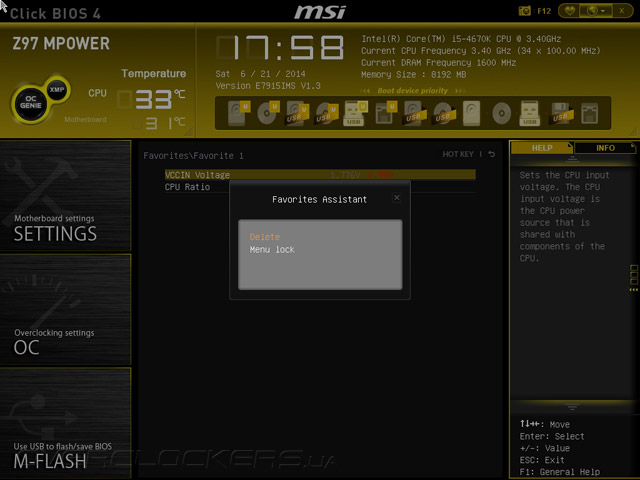

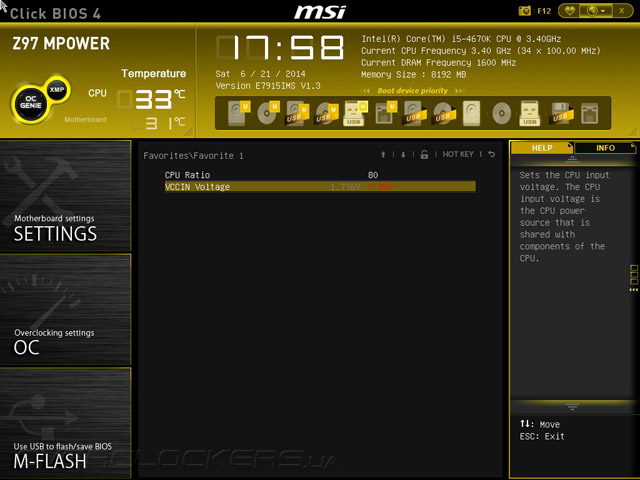

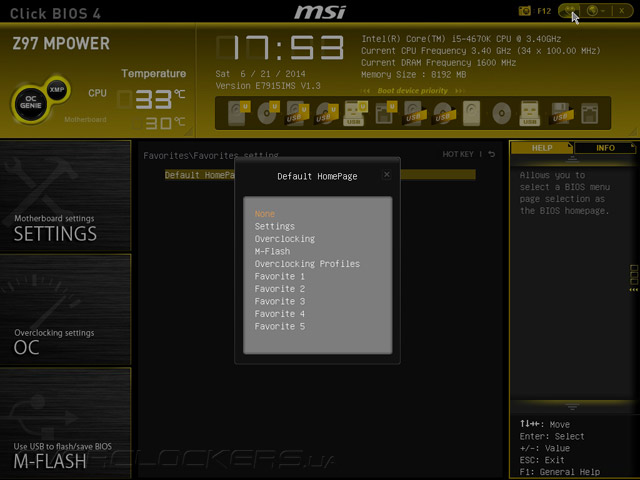

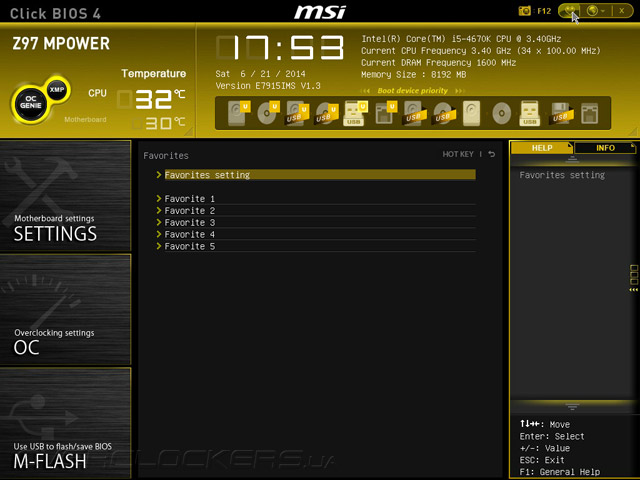

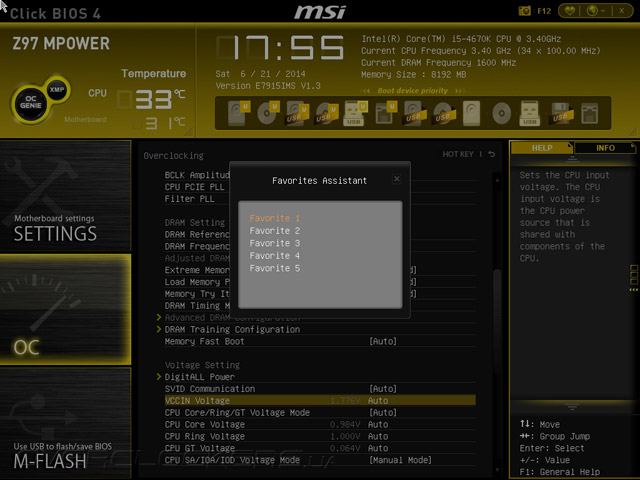

Ещё одно нововведение — раздел Favorites. Здесь можно выбрать стартовую страницу, куда будет происходить перенаправление при входе в UEFI, а ещё сгруппировать настройки по нескольким (пяти) разделам. Исполнение не слишком очевидное и удобное, но разобраться можно. Рядом с ним — привычное меню выбора локализации интерфейса.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

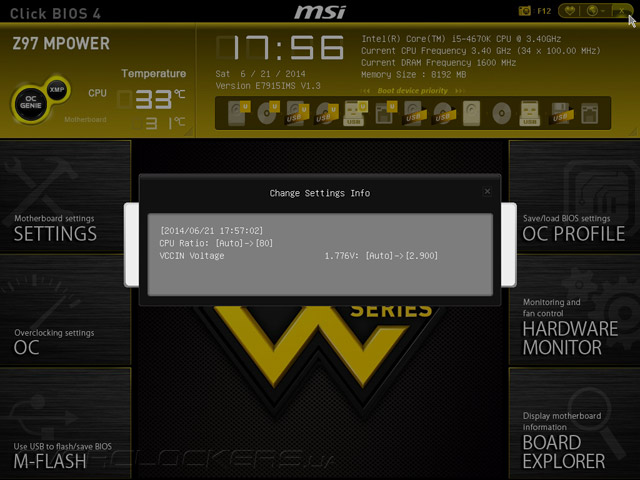

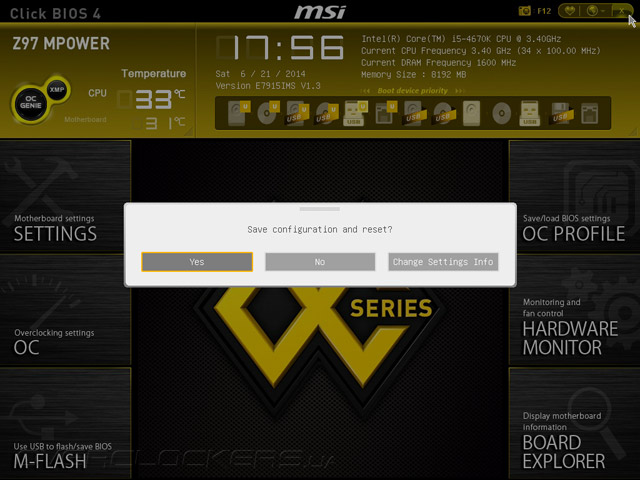

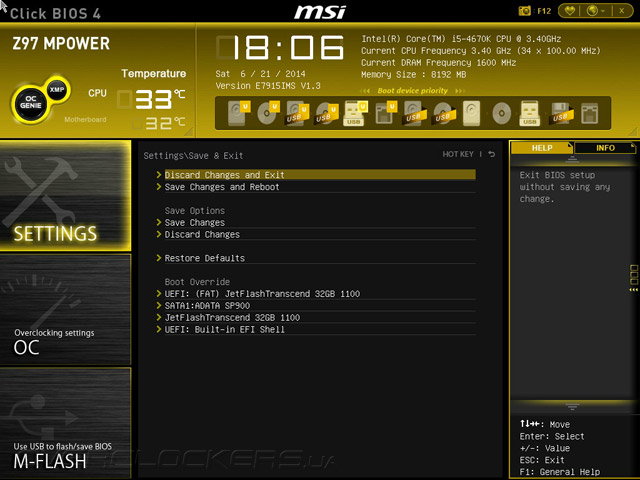

Последнее, что хотелось бы отметить, — появившийся список с подготовленными к применению изменениями, который можно просмотреть при непосредственном подтверждении их сохранения. Правда, для этого придётся выполнить несколько лишних движений, что снова несколько неудобно, но привнесение такой инновации имеет свою определённую значимость.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

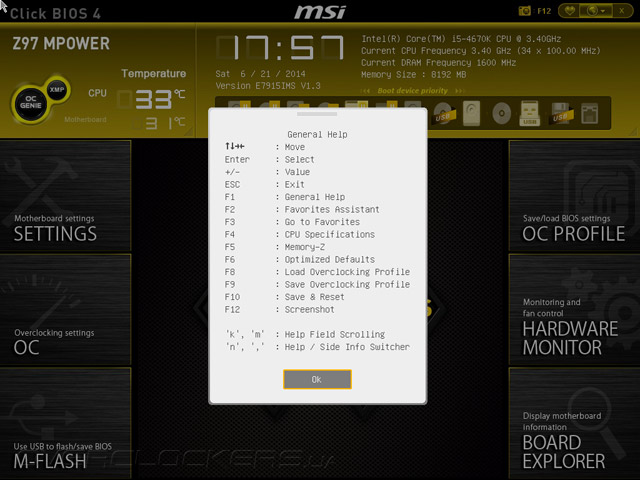

Не смотря на имеющийся указатель мыши, множество неочевидных операций приходится производить при помощи верного средства — горячих клавиш.

UEFI Setup MSI Z97 MPOWER

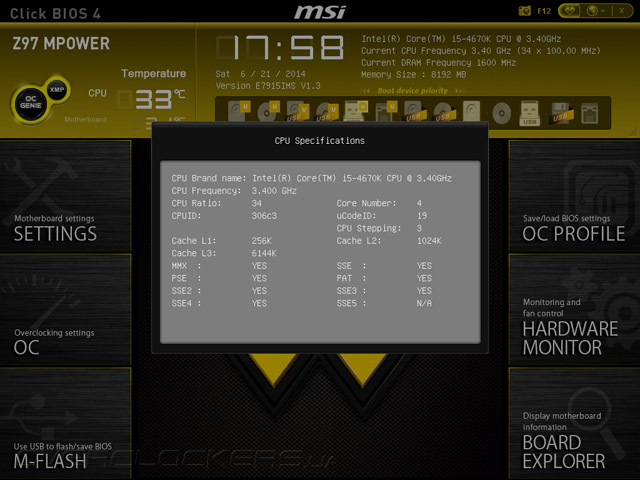

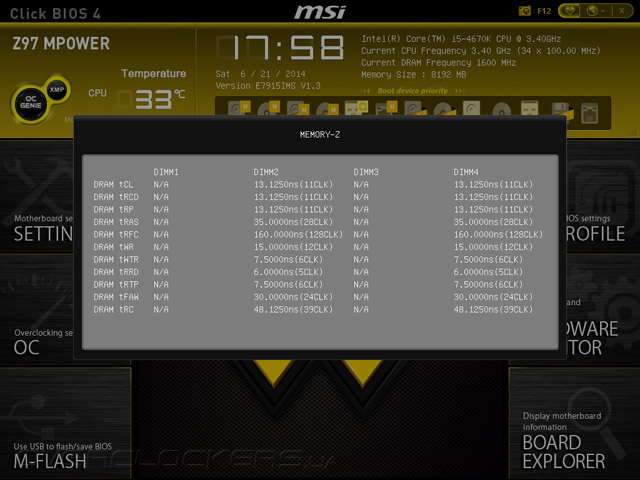

CPU Specifications и Memory-Z являются небольшими справочными инструментами в виде выпадающих окон, где отображаются базовые сведения о соответствующих системных компонентах.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

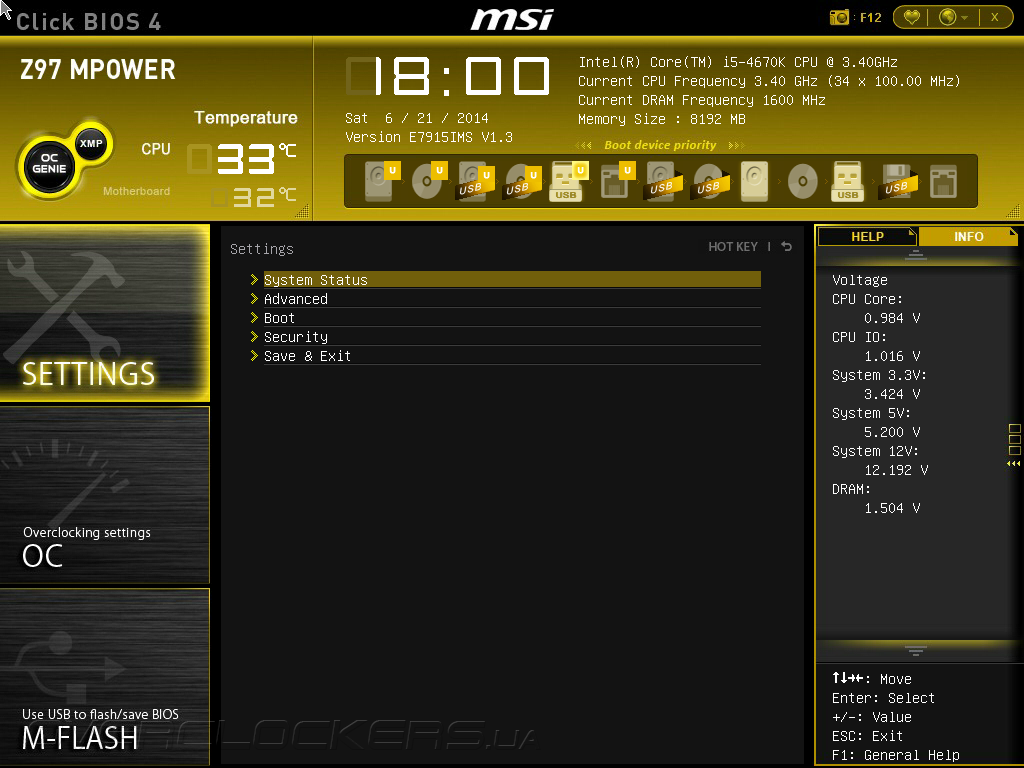

Неизвестно, отчего разработчики сочетанию «WASD» предпочли непривычную комбинацию «KNM,», но факт её работоспособности обнажил скромное системное меню Info, замещающее собой справочное поле с информацией о выбранной строке или разделе. Подобный механизм будет полезен на младших изделиях, а указанные здесь напряжения можно (и нужно) измерять мультиметром, ведь всё необходимое у Z97 MPOWER для этого есть.

UEFI Setup MSI Z97 MPOWER

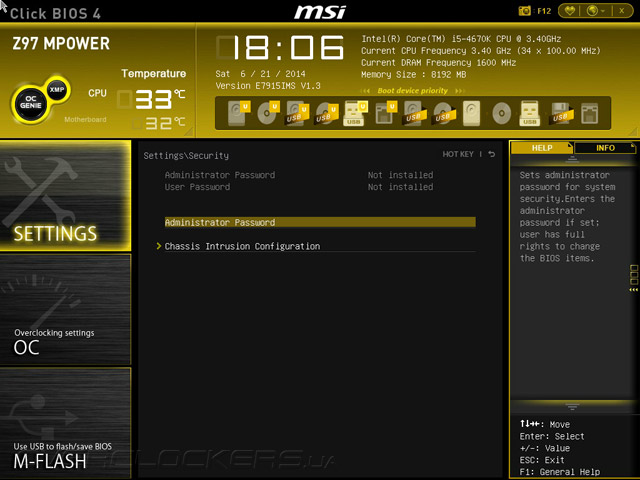

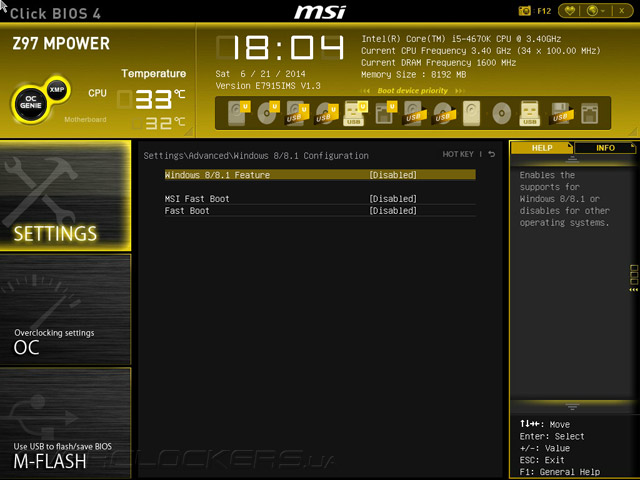

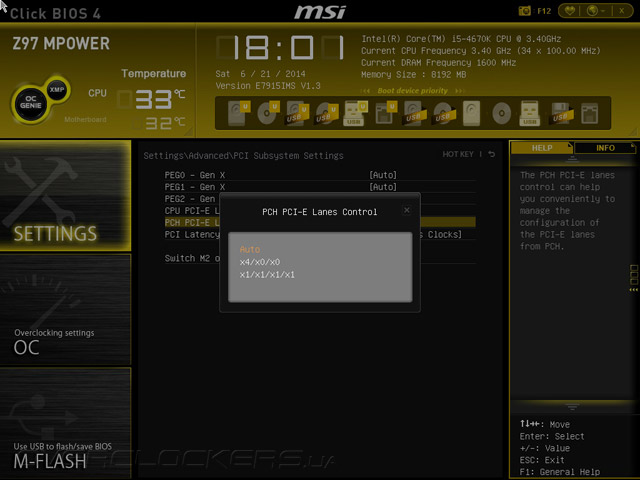

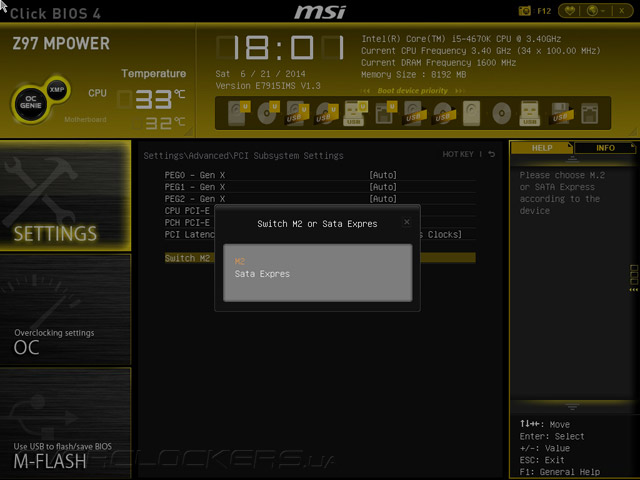

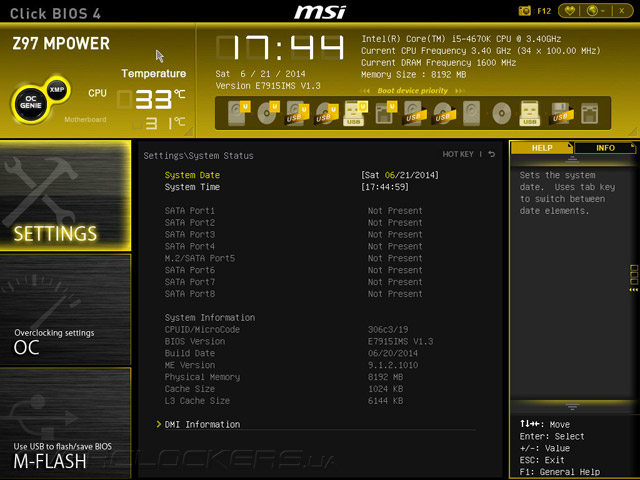

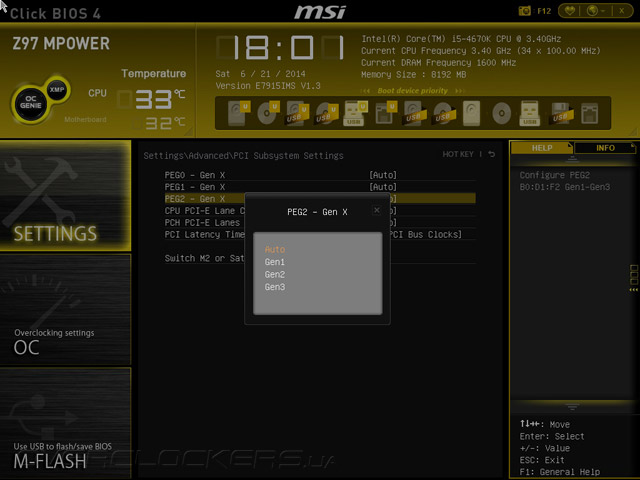

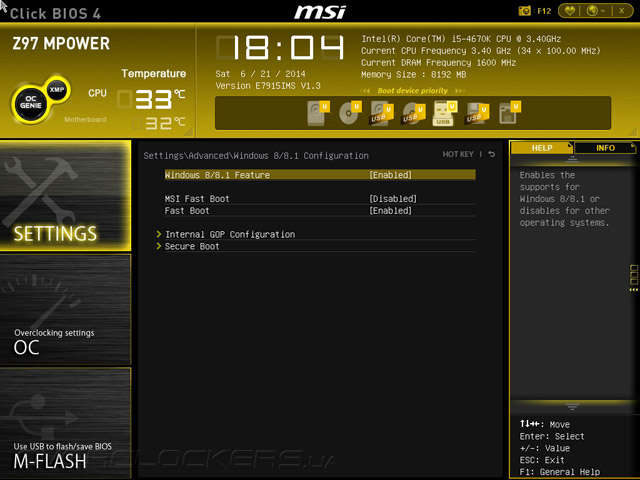

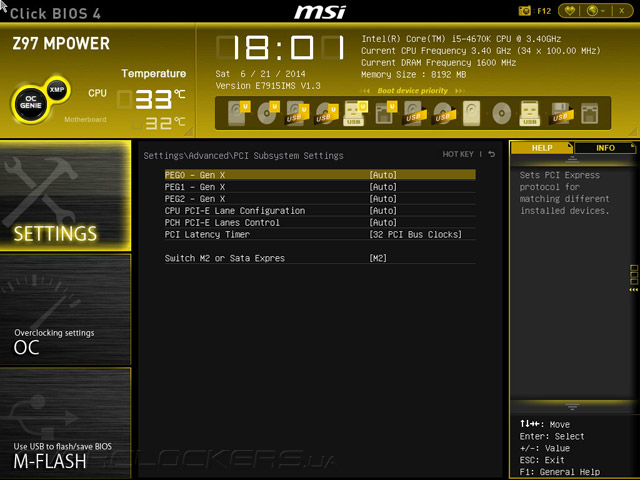

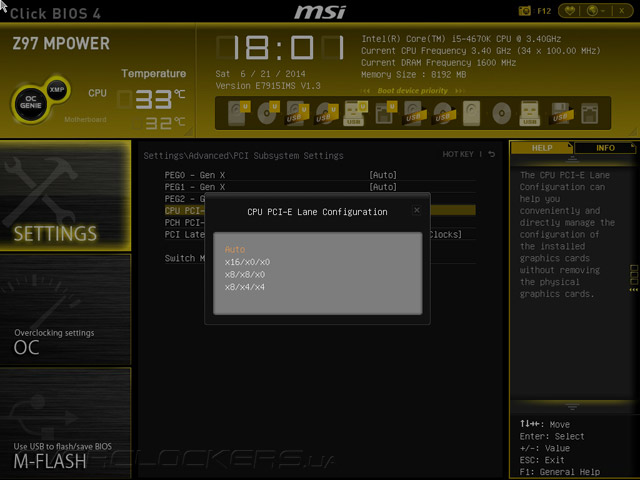

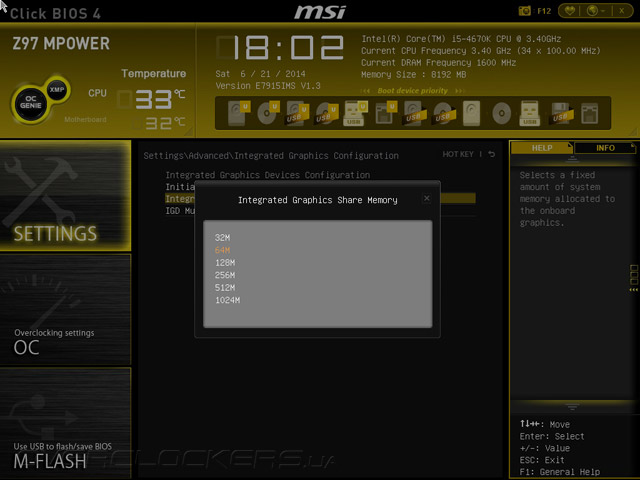

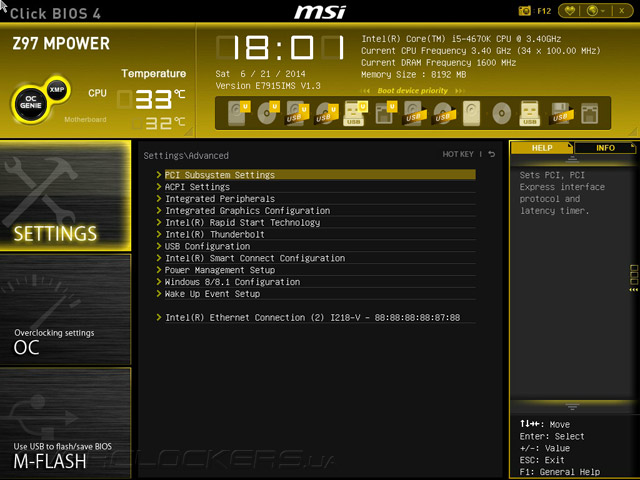

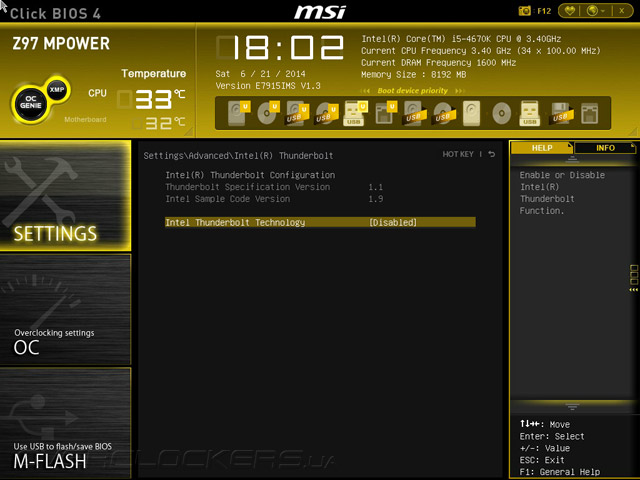

В разделе Setting находятся все привычные настройки системных компонентов. Остановимся на самом интересном. На странице PCI Subsystem Settings можно вручную установить конфигурацию схемы использования трёх высокоскоростных гнёзд PCI-E, а также остальных четырёх, реализованных посредством возможностей PCH. Отчего-то здесь находится переключатель между M.2 и физически отсутствующим SATA-E.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

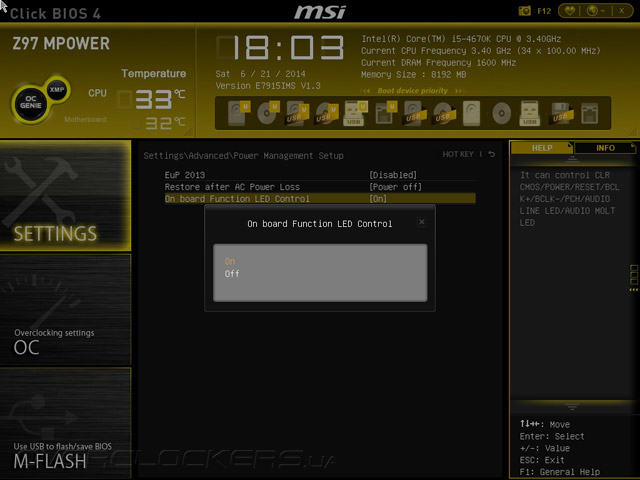

Для седьмого и восьмого по счёту гнезда SATA есть возможность выбора совместимого режима функционирования (IDE), что может быть полезно для корректной работы некоторых оптических приводов. Power Management Setup обладает механизмом LED Control, о котором упоминалось в первой части обзора. В разделе Boot можно отключить Legacy режим, что позволит полноценно заработать накопителю формата M.2.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

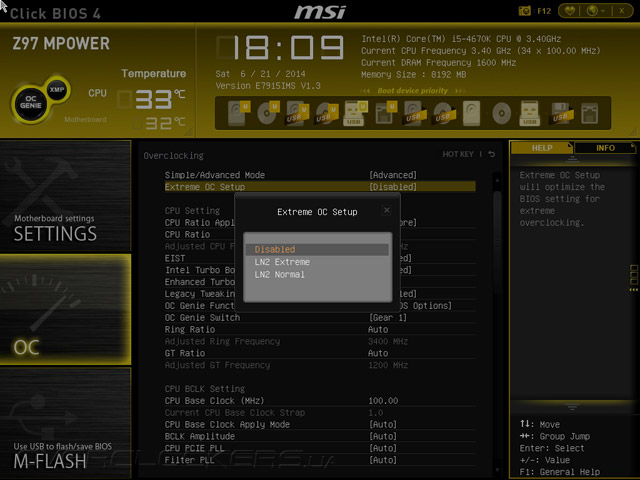

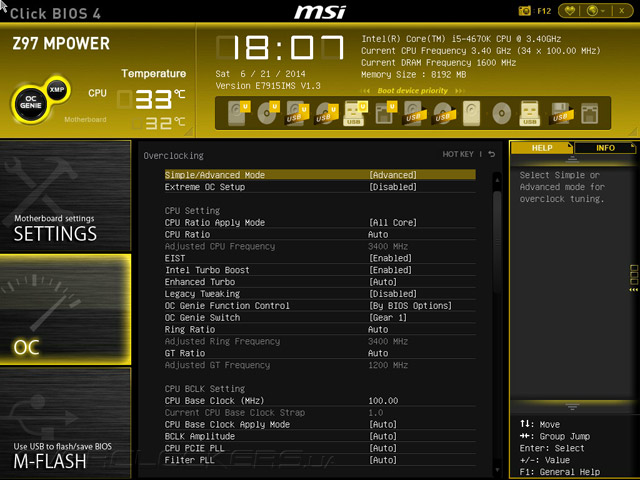

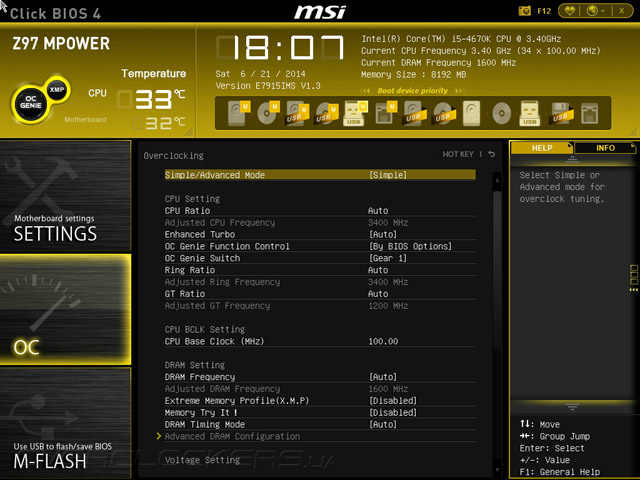

Отдельный раздел Overclocking во главе прочего имеет два переключателя состояний: Simple/Advanced Mode и Extreme OC Setup. Наличие первого будет на руку неуверенным пользователям, а вот второй параметр как-то оптимизирует работу системы для достижения более высоких частот при разгоне. Ничего конкретного не сообщается, а самостоятельные поиски вносимых изменений (при его активации) ничего не принесли.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

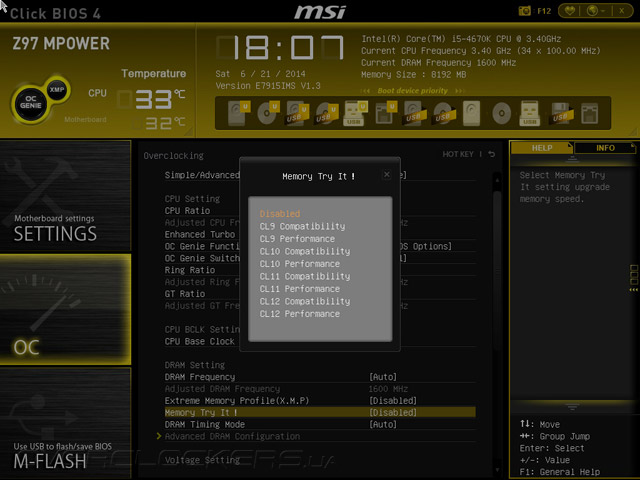

Общая с Z97 Gaming 7 особенность — наличие готовых преднастроек по разгону оперативной памяти Memory Try It ! Удобно, что активация любого из них позволяет просмотреть вносимые изменения сразу, без их вступления в силу. Как оказалось, подобные профили весьма тривиальны по своему замыслу и вряд ли будут интересны серьёзной аудитории.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

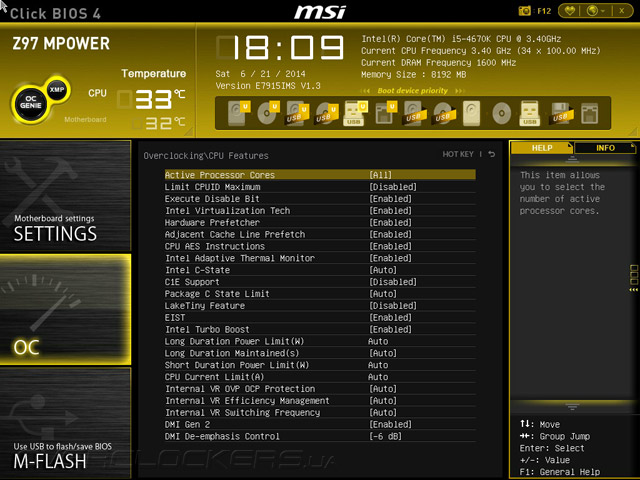

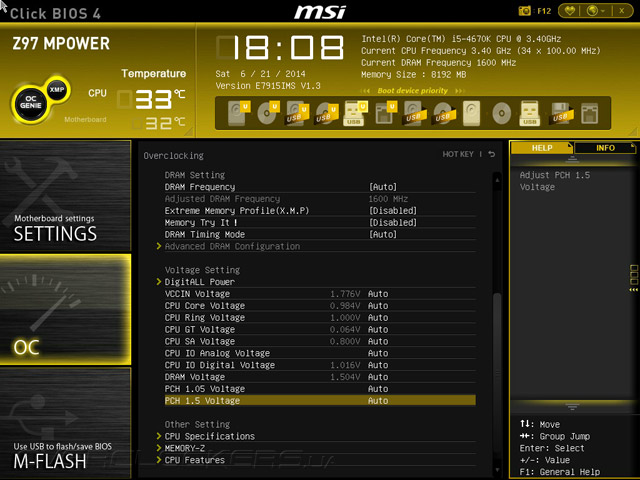

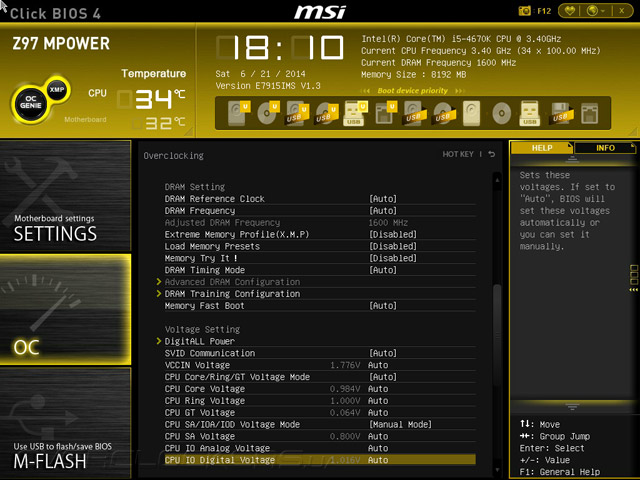

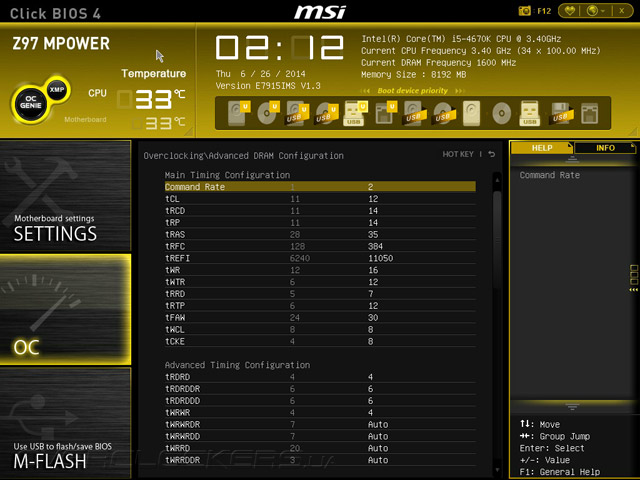

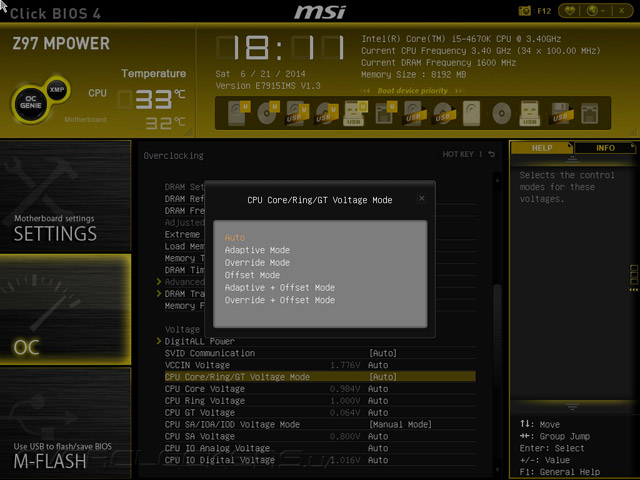

Интересными особенностями конкретной модели являются: расширенные возможности в сфере DRAM Voltage и пункт меню BCLK Amplitude (правда, манипуляции с ним во время проведения практических испытаний никак не помогли увеличить максимальное значение опорной частоты). Возможно, он влияет на механизм ручного изменения BCLK «на лету». Все остальные настройки идентичны таковым у своей коллеги по цеху, вплоть до конкретных принимаемых значений и шага их изменения.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

Все наиболее важные параметры сведены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 90–300 0,045...0,520
Filter PLL Auto/Enabled/Disabled
CPU PCIE PLL Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–80 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,8–2,1 0,001
CPU Core Voltage Offset (В) (+/-) 0,001–0,990 0,001
VCCIN Voltage (B) 1,2–3,04 0,001
CPU Phase Control Auto/Normal/Optimized/Disabled
CPU Vdroop Offset Control Auto/25%/50%/75%/87,5%/100%
Ring Ratio (Multiplier) 8–80 1
CPU Ring Voltage (В) 0,8–2,1 0,001
CPU Ring Voltage Offset (В) (+/-) 0,001–0,990 0,001
DRAM Frequency (МГц) 1400–3200, 800–3200 200, 266
DRAM Voltage (B) 0,24–2,77 0,01
CPU SA Voltage (В) 0,8–1,85 0,001
CPU SA Voltage Offset (В) (+/-) 0,001–0,990 0,001
CPU IO Analog Voltage (В) 0,8–2,00 0,001
CPU IO Analog Voltage Offset (В) (+/-) 0,001–0,990 0,001
CPU IO Digital Voltage (В) 0,8–2,00 0,001
CPU IO Digital Voltage Offset (В) (+/-) 0,001–0,990 0,001
PCH 1,05 Voltage (В) 0,7–2,32 0,01
PCH 1,5 Voltage (В) 0,8–2,77 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,8–2,1 0,001
CPU GT Voltage Offset (В) (+/-) 0,001–0,990 0,001

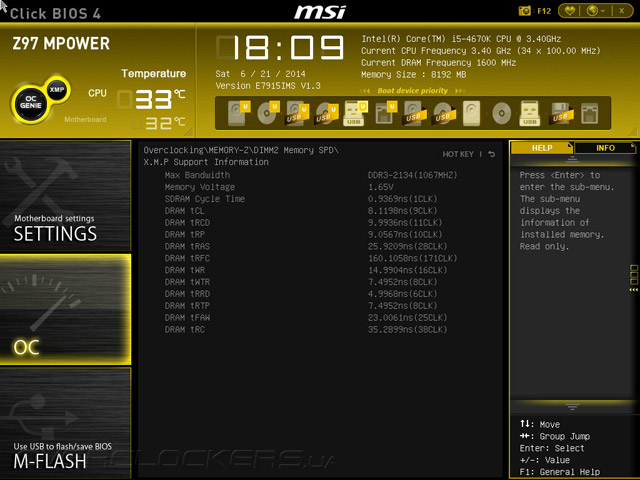

Пункт меню Memory-Z, размещённый в самом низу этого раздела, пусть и перекликается названием с вышерассмотренным всплывающим окном, однако являет собой куда более удобный механизм получения информации об установленной оперативной памяти.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

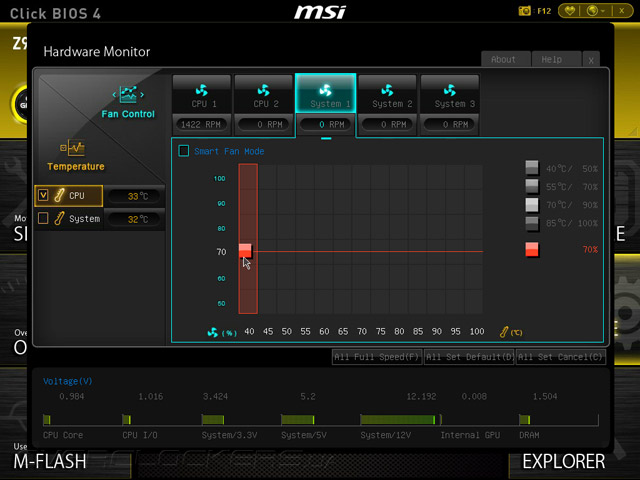

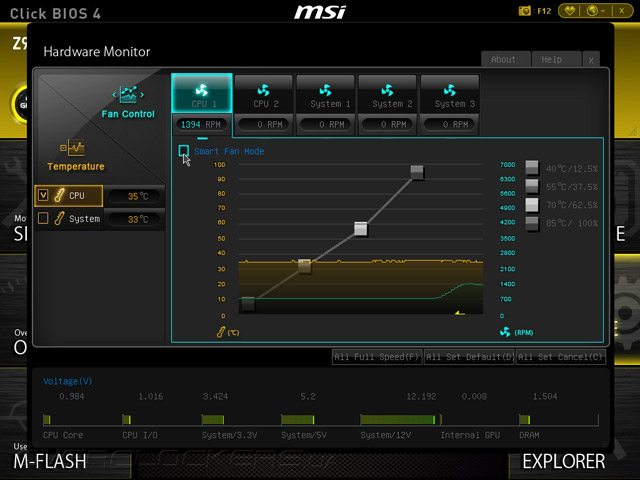

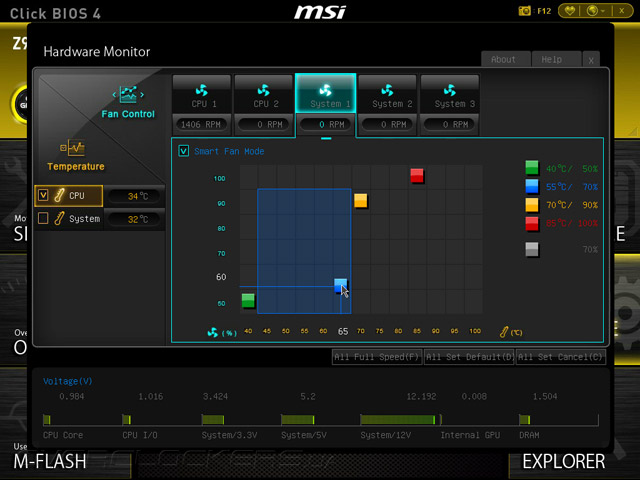

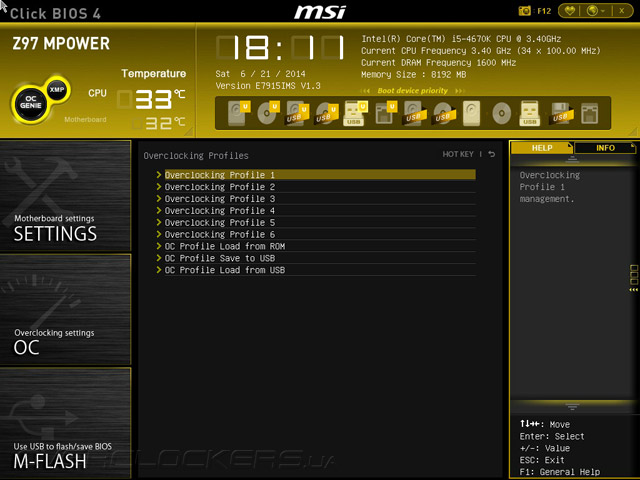

На месте оказались привычные шесть профилей по сохранению настроек системы, и уже знакомый Hardwade Monitor, где настройку работы системных охладителей немного облагородили. Сама же суть никак не изменилась. Гнёзда CPU 1 и CPU 2 поддерживают лишь четырёхконтактные вентиляторы, а три системных могут быть любого исполнения.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

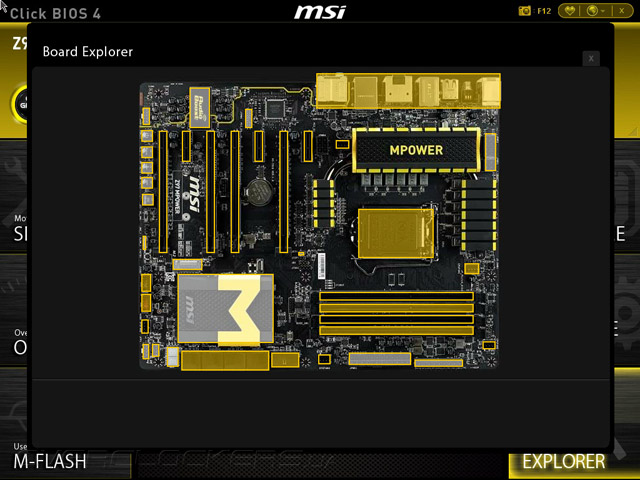

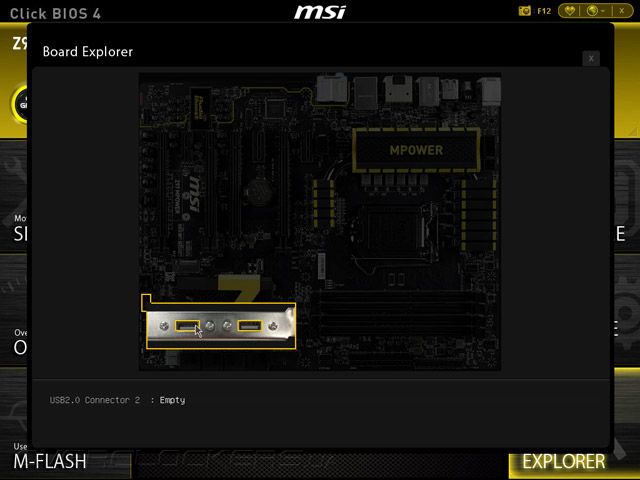

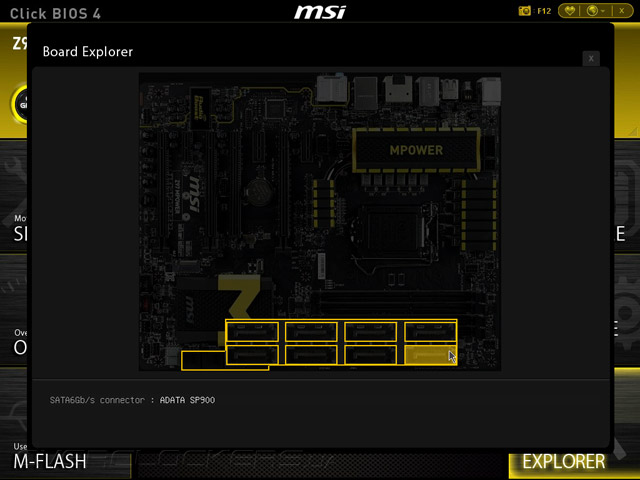

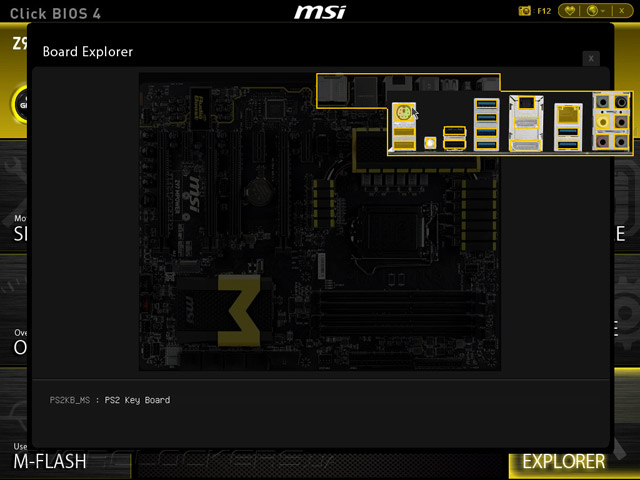

Просмотр сведений о подключенных компонентах системы посредством инструмента Board Explorer работал без нареканий.

UEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWERUEFI Setup MSI Z97 MPOWER

Радикальных изменений в оформлении элементов меню в UEFI не произошло, но вместе с тем видны усилия производителя по улучшению некоторых спорных моментов, а также по введению дополнительных механизмов. Пока всё это далеко от идеала, но сам факт неустанного поиска и выдачи работающих решений не может не радовать. Во всём прочем наполнение UEFI является исчерпывающим для проведения как обычной настройки системы, так и разгонных мероприятий.


Комплектное ПО

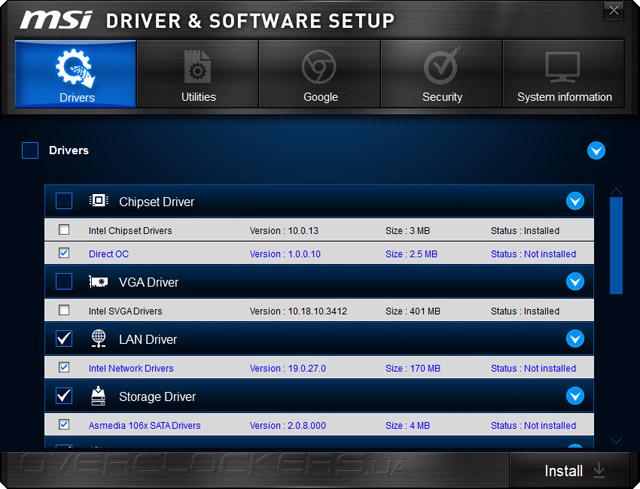

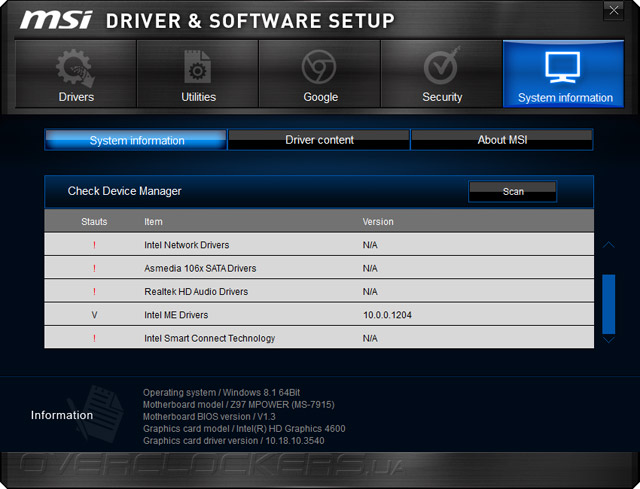

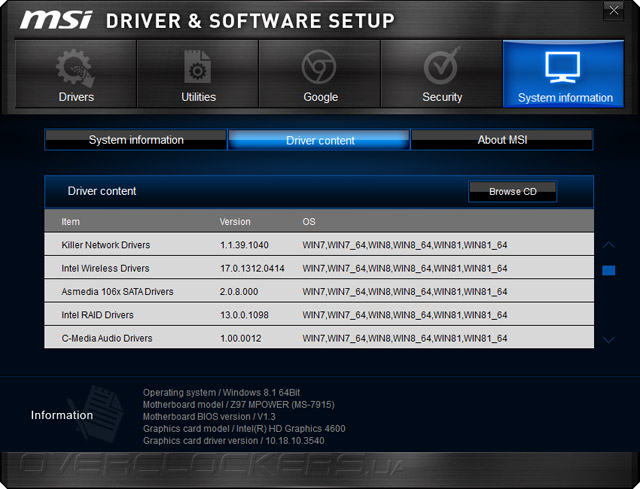

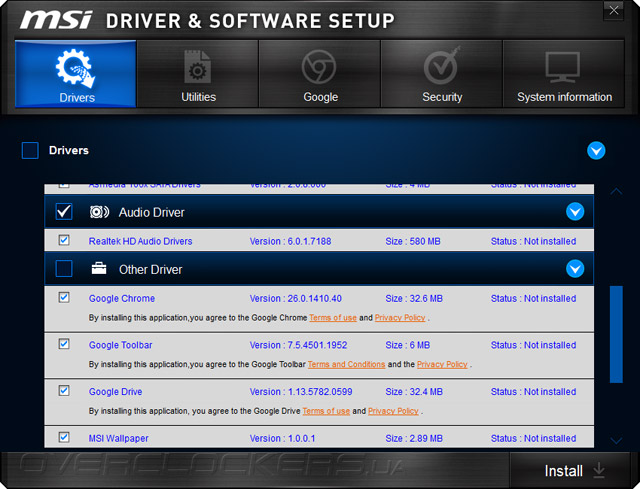

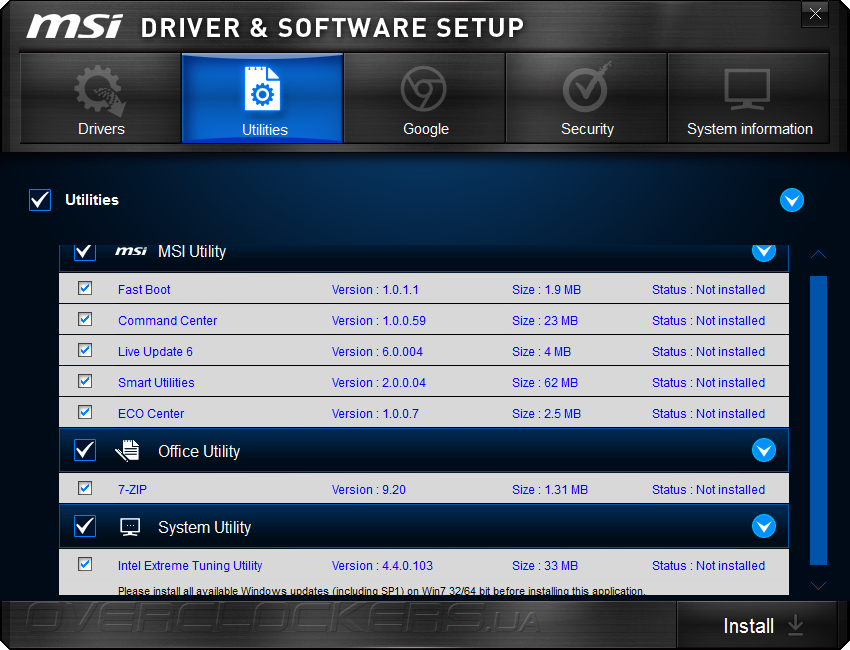

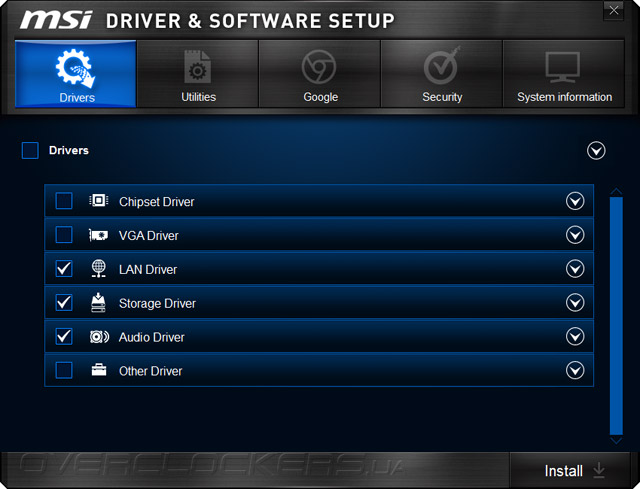

Долгое время необновляемый интерфейс диска поддержки был переработан, теперь он выглядит более современно, но главное — навигация стала более удобной и прозрачной. В комплект драйверов не забыли включить необходимые пакеты для стороннего контроллера SATA. Также отмечу предложенный отдельным пунктом драйвер Direct OC, необходимый для корректного функционирования механизма ручного варьирования значением базовой частоты. Вкладка из предыдущих дисков Service заместилась более совершенной System Information. Здесь можно посмотреть на текущие версии установленных продуктов, а кроме того — изучить содержимое компакт-диска. Оно явно избыточно как для текущей модели и наверняка дублируется между различными дисками у всех продуктов MSI.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

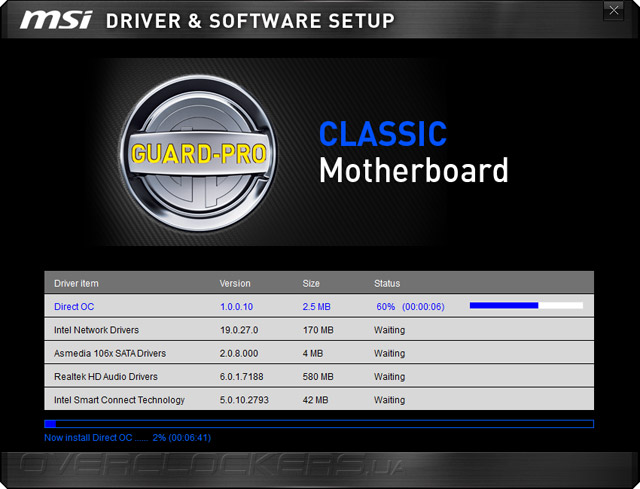

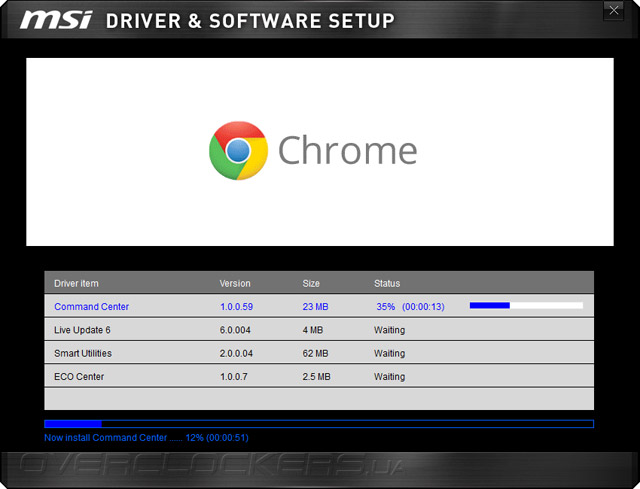

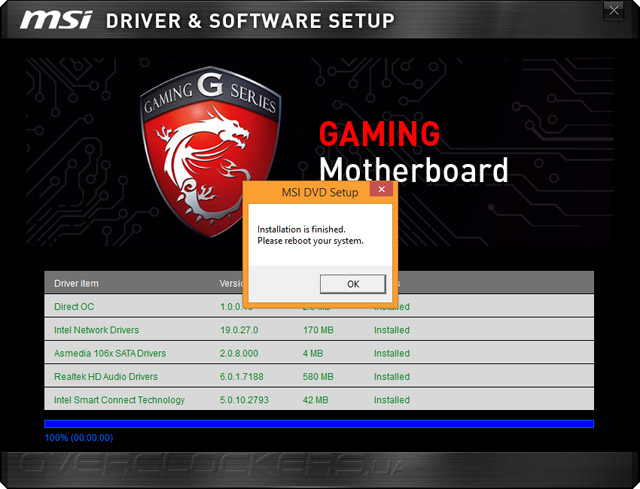

Мастера по установке также выглядят иначе; процедура установки прошла без проблем, как драйверов, так и программных продуктов.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

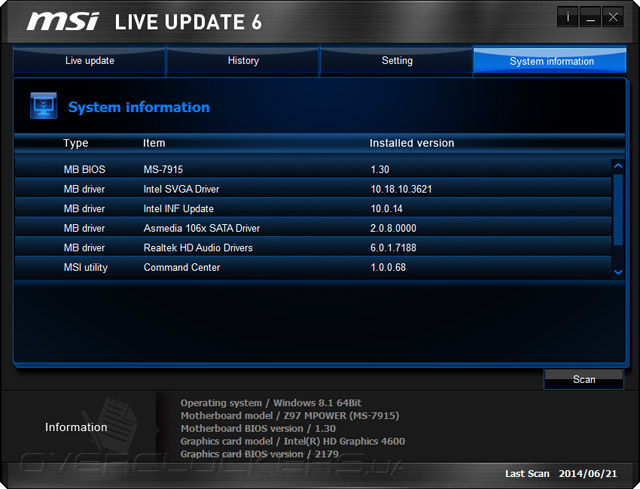

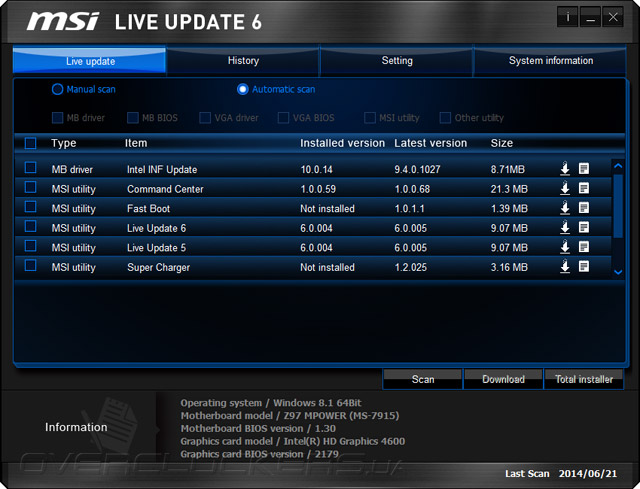

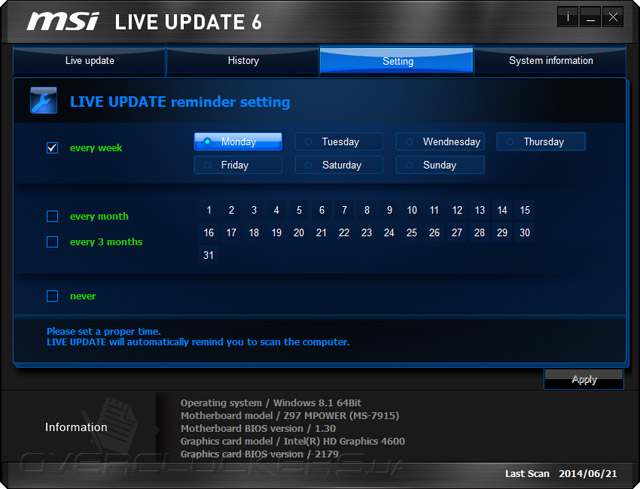

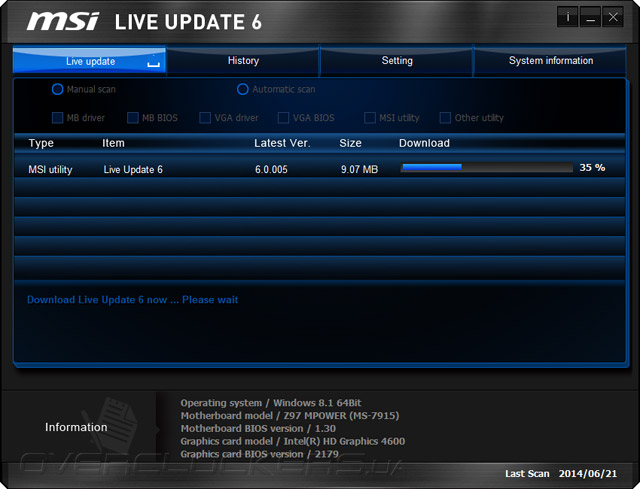

Фирменная утилита, позволяющая отслеживать актуальность установленных версий ПО добавила единицу к своему номеру — теперь это Live Update 6. Её оформление выдержано в едином стиле с только что виденным у сопроводительного диска. Она лишилась вкладки Home, а информация оттуда переместилась вниз окна и теперь постоянно находится перед глазами. Кроме этого, последняя страница About вновь сменилась более полезной — System Information. С работоспособностью проблем не возникло.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

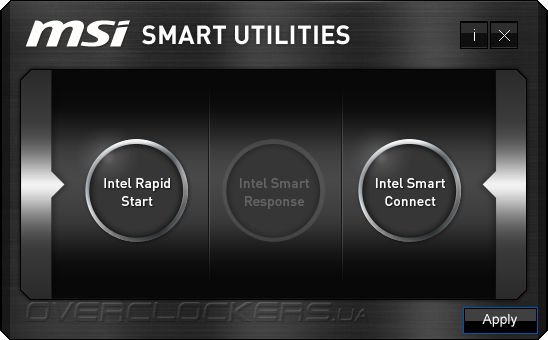

В списке фирменных утилит обнаружились несколько новинок. Smart Utilities оказались переименованным продуктом, известным прежде под названием Super RAID.

Комплектное ПО MSI Z97 MPOWER

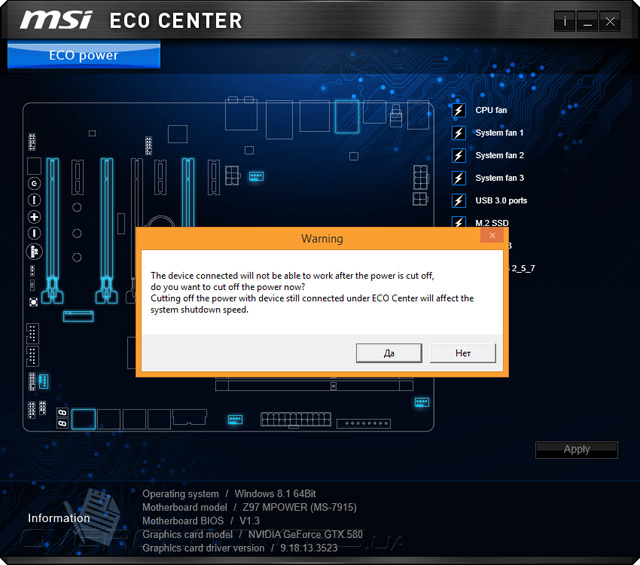

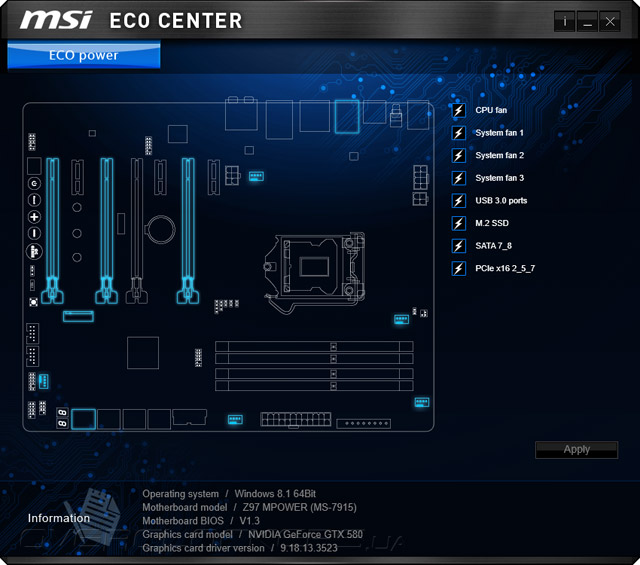

Другая программа — Eco Center — более интересна. Здесь можно исключить из состава системы большое число элементов, и всё ради экономии электроэнергии. Размещение здесь каждого из них имеет здравый смысл. Но вот с её функциональностью возникли вопросы. После перезагрузки всё остаётся активированным, а снятие отметок в реальном времени не приносит никакого видимого эффекта. Можно было бы списать такое поведение её заботой о сохранности рабочего состояния системы, например, при деактивации последнего пункта — PCIe x16 2_5_7. Но внизу окна явно видно — программа корректно понимает факт наличия в системе дискретного видеоадаптера. В итоге — задумка неплохая, но прочувствовать эффект от её работы не удалось.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

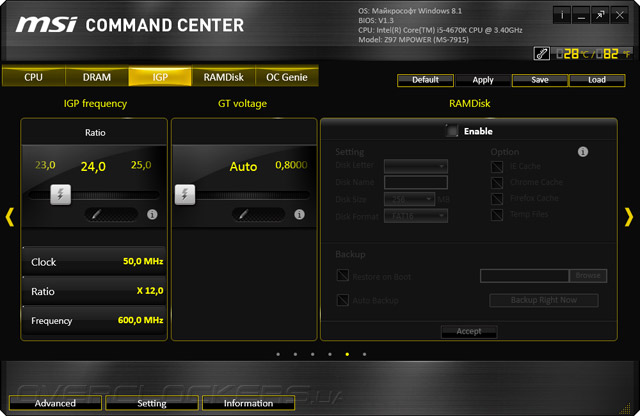

MSI Command Center предстал в неизменном своём виде, поэтому я ограничусь публикацией скриншотов фирменных жёлтых оттенков, а почитать более подробно о нём можно в предыдущих обзорах, например — MSI Z87M Gaming. Для тех, кто совершенно не в курсе возможностей этого пакета, отмечу, что вносимые здесь изменения в настройки либо запрашивают перезагрузку системы, либо (якобы) применяются, но система через несколько секунд зависает. Иными словами, использовать её можно лишь как справочное пособие по возможностям UEFI, а из расширенных возможностей здесь есть разве что опция по созданию RAMDisk.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

Поразительно, но до сих пор у комплекса возникают проблемы с правильным отображением профилей XMP нашего комплекта оперативной памяти, хотя в UEFI подобных проблем нет.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

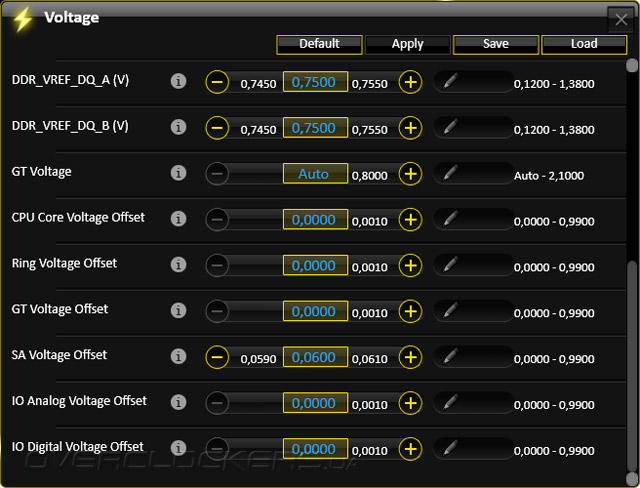

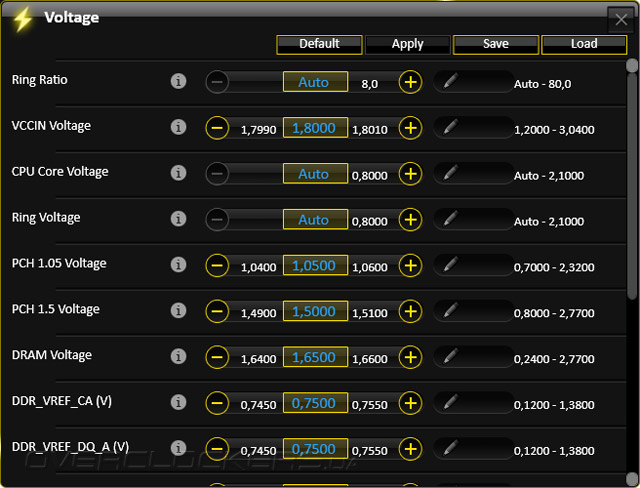

В обширности возможностей Z97 MPOWER лишний раз позволяет убедиться страница Voltage.

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

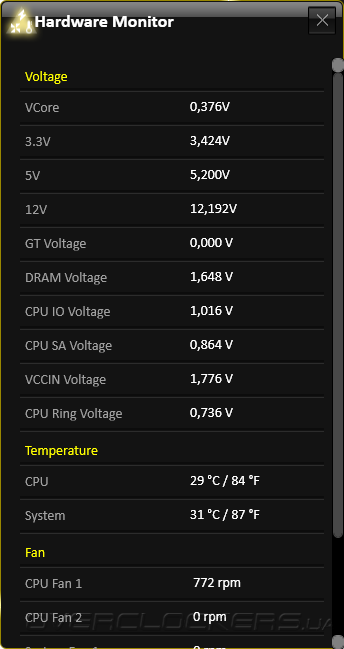

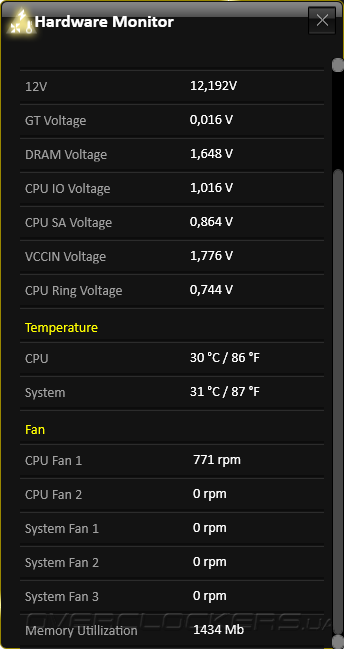

Hardware Monitor предоставляет информацию о действующих напряжениях в необходимом количестве, но и здесь есть вопросы к самому главному — VCore (эта недоработка тоже кочует из версии к версии).

Комплектное ПО MSI Z97 MPOWERКомплектное ПО MSI Z97 MPOWER

Никуда не пропала опция по сворачиванию большого окна программы в более скромный объект, маскирующийся под гаджет, возможности которого для рассматриваемой модели иначе как скромными назвать не получится.

Комплектное ПО MSI Z97 MPOWER

В завершении нельзя не упомянуть о характерной особенности Z97 MPOWER в сфере изменения BCLK «на лету» при помощи кнопок на PCB. Без установки драйвера ничего работать не будет, а вот после этого в среде ОС можно изменять шаг этой операции при помощи небольшой утилиты, которая попадает в автозагрузку сразу же после установки драйвера.

Комплектное ПО MSI Z97 MPOWER

В целом, привнесённые специалистами MSI изменения в свои продукты можно оценить лишь положительно. Однако они будут доступны для всех устройств, а Z97 MPOWER в среде MS Windows ничем особенным кроме как Direct OC похвастать не может. Command Center всё ещё обладает рядом неисправленных ошибок, и в целом его возможностей как для оверклокерского продукта явно недостаточно. Поэтому с точки зрения программной поддержки рассматриваемая модель будет серьёзно уступать существующим конкурентам на рынке.
