Обзор материнской платы MSI Z97S SLI Krait Edition. Сумеречная змеиная привлекательность

Возможности UEFI

Обновлений микрокода было выпущено немного, к тому же оказалось, самая актуальная версия уже была включена в состав продукта. Для проверки работоспособности механизма обновления прошивок M-Flash я повторно записал эту же версию, никаких заминок при этом не произошло. Специалистами компании заготовлено несколько интерактивных элементов, их состояние постоянно готово к изменению прямо с момента входа в UEFI. Пара кнопок заведуют активацией авторазгона и форсированием XMP для ОЗУ, а ещё при помощи мыши можно изменить приоритет загрузочных устройств. В самом верху организован простой доступ к избранным функциям (их список необходимо формировать самостоятельно), нескольким вариантам локализации интерфейса и выходу из меню, где при помощи специального информационного подменю можно оценить подготовленные правки и изменения. Удобно, чтобы перепроверить их все до перезагрузки.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Основные настройки системы находятся в первой вкладке с подходящим для этого названием Settings. Изменить дату, установить пароль, получить информацию о системных компонентах и их режимах работы — всё находится здесь. Плата несложная по своей природе, оттого в настройках особо интересных пунктов нет.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Следующий раздел — OC, там сосредоточен набор инструментов, необходимый для успешного разгона системных компонентов. Изначально включен упрощённый вариант с минимальным набором настроек, однако, переключившись на расширенный, можно обнажить их обширное число. Более того, я был приятно удивлён, обнаружив не просто широкие возможности. Практически весь комплект без изменения соответствует набору, который доступен куда более грозной MSI Z97 MPOWER! А значений для CPU Vdroop Offset и того больше, как оказалось.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Иными словами, вряд ли кто-то столкнётся с ограничениями прошивки при выполнении разгонных мероприятий, во всяком случае, декларативно заявлены весьма широкие границы изменений многих важных и второстепенных по значимости параметров. Самые важные я собрал в общую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 90–300 0,04...0,520
Filter PLL Auto/Enabled/Disabled
CPU PCIE PLL Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–80 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,8–2,1 0,001
CPU Core Voltage Offset (В) (+/–) 0,001–0,990 0,001
VCCIN Voltage (B) 1,2–3,04 0,001
CPU Phase Control Auto/Normal/Optimized/Disabled
CPU Vdroop Offset Control Auto/12,5%/25%/32,5%/50%/62,5%/75%/87,5%/100%
Ring Ratio (Multiplier) 8–80 1
CPU Ring Voltage (В) 0,8–2,1 0,001
CPU Ring Voltage Offset (В) (+/-) 0,001–0,990 0,001
DRAM Frequency (МГц) 1400–3200
800–3200
200
266
DRAM Voltage (B) 0,24–2,77 0,01
CPU SA Voltage (В) 0,8–1,85 0,001
CPU SA Voltage Offset (В) (+/–) 0,001–0,990 0,001
CPU IO Analog Voltage (В) 0,8–2,00 0,001
CPU IO Analog Voltage Offset (В) (+/–) 0,001–0,990 0,001
CPU IO Digital Voltage (В) 0,8–2,00 0,001
CPU IO Digital Voltage Offset (В) (+/–) 0,001–0,990 0,001
PCH 1,05 Voltage (В) 0,7–2,32 0,01
PCH 1,5 Voltage (В) 0,8–2,77 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,8–2,1 0,001
CPU GT Voltage Offset (В) (+/–) 0,001–0,990 0,001

Оставшиеся четыре странички более узконаправлены. Как уже отмечалось, для обновления микрокода предусмотрен механизм M-Flash. OC Profile призывает чаще сохранять настройки системы во время разгонных сессий, но и без них пригодится возможность архивирования нескольких рабочих профилей, а для этого доступны шесть слотов.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

На закладке Hardware Monitor расположен информационный модуль с набором базовых значений системных напряжений. Однако наиболее интересным здесь является интерфейс по настройке работы системных охладителей. Для устройств, роль которых сводится к охлаждению ЦП (обозначения CPU 1 и CPU 2), активирован Smart Fan Mode. Это интерактивный сценарий, настройка и оценка уровня шума происходят в режиме реального времени. В основу управления положен метод ШИМ. Отключив интеллектуальный режим, можно будет добиться от крыльчаток лишь их максимальных оборотов. Иная ситуация для остальных трёх гнёзд (System 1, 2 и 3). Здесь интерактивный режим сводится к установке единого значения, стартовой отметкой является значение 50%. Используется метод изменения питающего напряжения, поэтому устройства с тремя выводами могут быть использованы вместо четырёхконтактных. Smart Fan Mode здесь по факту не работает, ведь любое изделие, вне зависимости от типа исполнения, тут же максимально раскручивается при активном состоянии такого метода контроля.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Замыкает список интерактивная карта, позволяющая оценить используемое оборудование при помощи наведения указателя мыши.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Желающие почитать более подробно о различных пунктах UEFI могут проделать это в обзоре модели Z97 MPOWER. Осмотр возможностей Z97S SLI Krait Edition даёт все основания полагать о высокой степени готовности устройства к проведению серий экспериментов, но перед этим остановимся на сопровождающем продукт программном обеспечении.


Комплектное ПО

Диск с набором драйверов и утилит оснащён удобным интерфейсом, откуда можно запустить несколько мастеров установки. Один из них осуществит инсталляцию драйверов, нужные из которых можно предварительно отметить. Другой по такому же принципу поступит и с программами. Следует помнить, что вместе с драйверами в систему пытаются проскочить несколько дополнительных программ, но от этого несложно отказаться. Кроме того, на последней вкладке можно узнать, каких драйверов в системе не хватает в данный момент. На диске находится всё необходимое, и даже с избытком, как для рассматриваемой модели.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Мастера по установке отработали свои сценарии без вопросов.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Для поддержания всей программной продукции в актуальном виде производитель выпускает отдельный модуль, названный Live Update, нынешняя его версия уже шестая. Прежде проблем с ним не было, но в этот раз работоспособность хромала, раз за разом он закрывался сам собою. Но, так или иначе, свою работу он выполнил. Я отметил в списке предложенных для загрузки утилит Gaming Lan Manager, что не значилась в общем наборе программ на диске, да и на страничке Z97S SLI Krait Edition в Сети её тоже не было.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Установка сопровождается фирменным мастером MSI. Она, как и запуск, прошла успешно.

MSI Z97S SLI Krait Edition

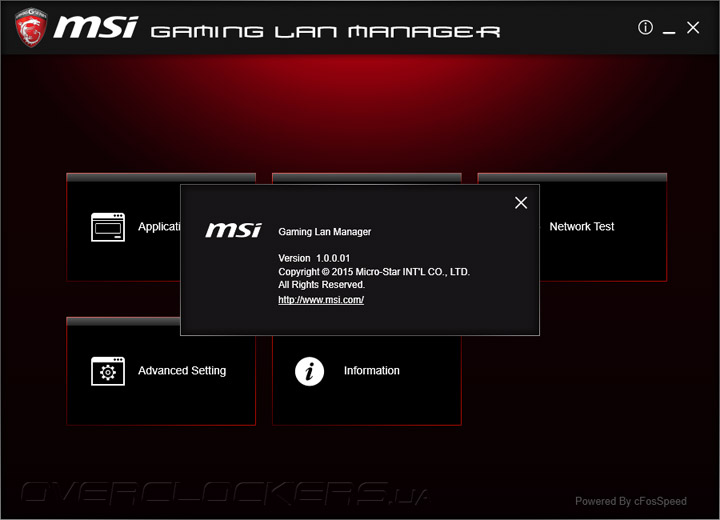

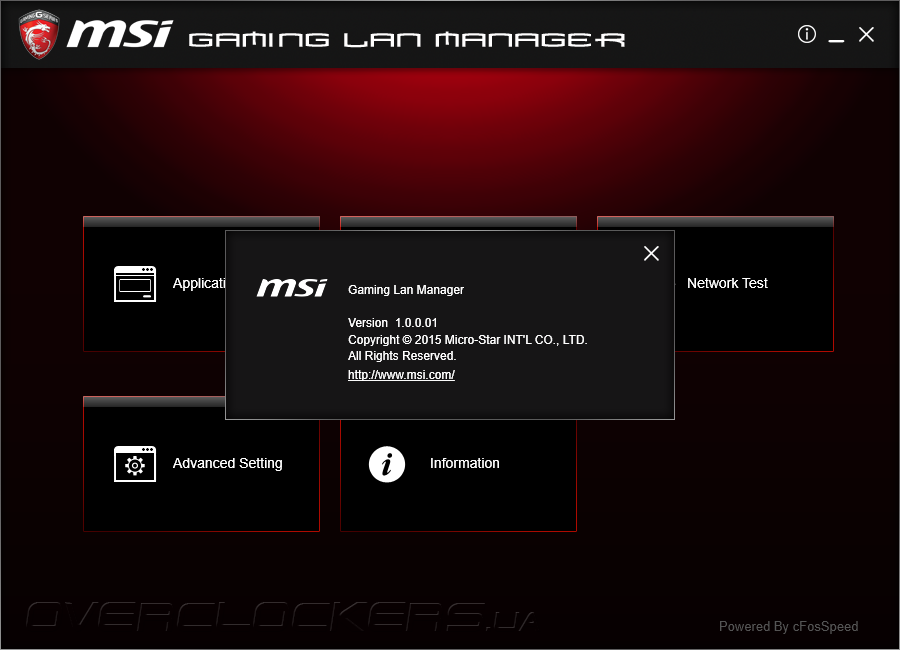

Этот программный комплекс базируется на готовом решении cFosSpeed, как и множество других конкурирующих решений.

MSI Z97S SLI Krait Edition

Базой для таких программ преимущественно выступают сетевые контроллеры от Intel, но здесь и адаптер от Realtek вполне успешно был опознан. Однако, по мере знакомства с продуктом, раз за разом проявлялась нестабильность в работе, не спасло ситуацию даже обновление. Поэтому буду считать появление Gaming Lan Manager в списке Live Update 6 ошибкой.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Для сетевого адаптера изначально предусмотрена более простая утилита — Network Genie, на этот раз её прототипом стали фирменные наработки производителя контроллера — Realtek. Интерфейс простой, но при этом понятный в работе, а ещё всё предложенное действительно работает, в этом можно было убедиться на блокировке выхода заданного приложения в Сеть.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Звуковое оснащение очень простое — ещё один фирменный конфигуратор от Realtek. Настройки привычные: в качестве устройства воспроизведения можно выбирать «Динамики» или «Наушники», из-за чего характер восприятия материала ощутимо изменяется, а для последнего сценария ещё можно активировать режим виртуального звучания, что тоже не замедлит сказаться на восприятии звуковой картины. Учитывая изначальное абстрагирование от превознесения свойств звуковой составляющей, а ещё глядя на тип используемого кодека, — не стоит обольщаться на предмет итогового качества воспроизводимого материала. Звук есть, шумов не слышно, на этом описание можно завершить; говорить о детальности звучания или «мощных» НЧ будет неуместно. Для подобных целей производителями, и MSI входит в их число, приготовлены совершенно другие устройства.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

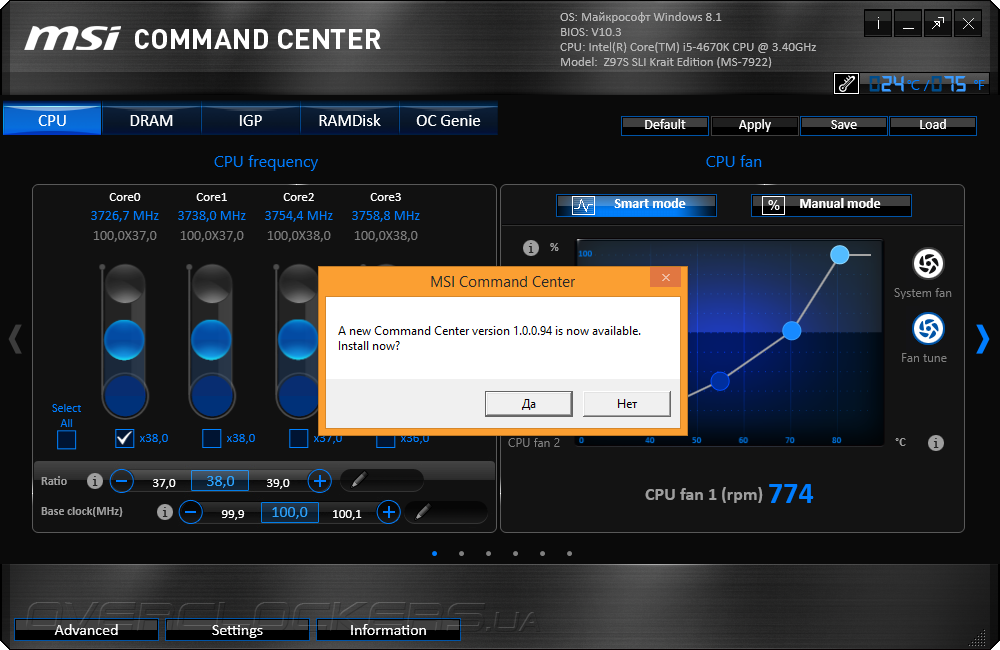

Но главной утилитой из всех остальных, пожалуй, является Command Center. И без установки Live Update предусмотрен механизм по обновлению версии на актуальную.

MSI Z97S SLI Krait Edition

Коллизия состоит в том, что свежеустановленная копия программы никак не могла запуститься, этот процесс затягивался на минуты и ни к чему не приводил.

MSI Z97S SLI Krait Edition

Благо, немного более старая версия находилась как на самом диске, так и на странице продукта в Сети, поэтому оценить её возможности всё же удалось.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Сам набор является привычным для всех плат производителя, здесь можно активировать некоторые функции, которые доступны и в UEFI.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Кроме этого, её можно использовать как средство мониторинга за параметрами системы. Однако размер окон задать нельзя, что несколько неудобно.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Больше скриншотов с дополнительными окнами комплекса можно найти в обзоре Z97 MPOWER, я же по завершению работы с ним испытал возможности в области управления вентиляторами. К сожалению, в этой сфере продукции от MSI пока ещё достаётся роль отстающей — предоставлен наиболее скромный механизм по работе с охладителями. Ближайшие конкуренты уже научились составлять паспорт для каждого отдельного устройства, на основе которого можно оперировать тем или иным предметным процентным значением, а здесь же придется вслепую продвигаться по мере изучения работы алгоритма с каждым из изделий. Как уже упоминалось выше, для двух вентиляторов CPU заготовлен режим управления при помощи ШИМ, а три системных устройства будут управляться путём снижения питающего напряжения.

Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
Тип подключения 4 pin 3 pin
Режим 100% (об/мин) 1400 1970
CPUFAN1 – 20% 750 1970
CPUFAN2 – 20% 760 1970
SYSFAN1 – 50% 830 1370
SYSFAN2 – 50% 820 1360
SYSFAN3 – 50% 830 1350

Небольшие неурядицы с некоторыми программами нисколько не портят общего впечатления при работе с платой. Для наладки сетевой и звуковой подсистем предусмотрены простые утилиты, а фирменный набор MSI позволяет обзавестись дополнительными возможностями, например, организовать RAM-диск, активировать авторазгон, настроить работу охладителей, но последний механизм всё же проигрывает решениям от других производителей. На очереди тест изделия в разгонных мероприятиях >>>
