Обзор материнской платы MSI Z97A Gaming 6 с интерфейсом USB 3.1 Type-C

Пока рынок материнских плат находится в ожидании выхода новых процессоров Intel Skylake, инженеры применяют последние технологические новации, используя в качестве базы для этого проверенные модели. Вот и в лагере MSI решили оснастить среднеценовую модель Z97 Gaming 5 новейшим типом интерфейса, дав свет обновлённой версии платы, которая и является главным героем этого обзора.

MSI Z97A Gaming 6

Кардинальных изменений в дизайне устройства не произошло, а значит и список возможностей оказался практически тем же, что и был. Разумеется, была добавлена поддержка универсального гнезда USB 3.1 Type-C. Из-за этого конфигурация задней панели немного изменилась, а также усложнился дизайн самой платы. В отечественной рознице новинка заметно дороже своего прообраза в отличии от зарубежных магазинов, где её их стоимость одинакова. Набор возможностей и характеристики собраны в таблице:

Модель MSI Z97A Gaming 6 (MS-7917 VER:2.2)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell, Broadwell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
4 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/6200/P4600/P4700/P6300
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 1 х 3.1 (1 разъём на задней панели (Type-C), ASM1142)
6 х 3.0 (2 разъёма на задней панели, Z97)
6 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
2х Texas Instruments OPA1652
S/PDIF Оптический
Сетевые возможности Qualcomm Atheros Killer E2205 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, возможность подключения TPM-модуля, USB Audio Power, переключатель Audio power и сопутствующее гнездо Direct audio power, ПО: Creative Sound Blaster Cinema 2 и XSplit Gamecaster V2


Упаковка и комплектация

Продукт поставляется в ярко оформленной коробке с применением традиционных цветов для игровой серии. Это чёрные и красные оттенки, уже узнаваемые многими энтузиастами. Вверху находятся логотипы технологических решений, выделяющих продукт среди остальных. Помимо нового поколения USB, здесь используется особый сетевой контроллер Killer и более глубокая проработка в сфере звуковой обвязки (Audio Boost 2) — шаги, характерные нынешним устройствам «игровой» направленности.

MSI Z97A Gaming 6

На обратной стороне коробки можно немного подробнее узнать не только об этом, а и о других деталях. Для внешних аудиоинтерфейсов заготовлен особый выход USB, где напряжение должно быть стабильнее, чем это обычно наблюдается на стандартных портах. Кроме того, интересны потенциальному покупателю станут упоминания о программных продуктах, которыми наделена эта модель.

MSI Z97A Gaming 6

Комплект поставки намного шире, чем у обычного изделия. Это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отмечу обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • рекламный буклет продуктов серии Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • переходник для подключения дополнительного питания к аудиокарте;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • набор переходников для удобного подключения корпусных разъемов M-Connectors;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • табличка на дверь «I’M SORRY BUSY GAMING»/«I’M NOT HERE»;
  • наклейка с логотипом MSI Gaming Series.

MSI Z97A Gaming 6MSI Z97A Gaming 6

Смутить может лишь малое число кабелей SATA, в целом же претензий нет никаких.


Внешний вид

Новая плата базируется на модели Z97 Gaming 5, поэтому весьма сильно похожа на неё. Необходимые изменения произошли главным образом в размещении составляющих интерфейсов USB ревизий 3.0 и 3.1. Устройство имеет соответствующие формату ATX размеры, матовую поверхность чёрного цвета, девять точек для хорошего закрепления в корпусе. Вспомогательных кнопок для работы на открытом стенде нет, зато имеются точки для замера действующих напряжений.

MSI Z97A Gaming 6

Из элементов на обратной стороне можно увидеть лишь небольшое число светодиодов красного свечения, расположенных в области звуковой подсистемы. Радиаторы используют надёжную фиксацию при помощи винтов. При монтаже усилительной пластины из состава системы охлаждения процессора проблем не возникло.

MSI Z97A Gaming 6

В роли охладителя чипсета используется весьма массивный радиатор, подсветки здесь не реализовано.

MSI Z97A Gaming 6

Новинка теперь поддерживает устройства SATA-E. Кроме этого, количество внутренних гнёзд интерфейса USB 3.0 выросло до двух пар. Все четыре канала используют ресурсы Intel Z97, потому как сзади теперь находятся лишь два (привычного типа «A»). Небольшое неудобство может создать колодка SYSFAN3, ведь её может перекрыть массивная видеокарта.

MSI Z97A Gaming 6

Размещённый в самом низу индикатор POST-кодов имеет жёлто-зелёный оттенок свечения, а в обычном режиме работы системы он отображает температуру ЦП.

MSI Z97A Gaming 6

Аудиоподсистема весьма примечательна, однако ничего нового относительно Z97 Gaming 5 здесь не появилось. В активном состоянии системы эмблема «Audio Boost» подсвечивается красным цветом благодаря находящимся под крышкой паре светодиодов. Там же находится кодек ALC1150 от Realtek. Ему в работе помогают пара ОУ от Texas Instruments модели OPA1652.

MSI Z97A Gaming 6

Помимо специальных конденсаторов, позитивно влияющих на формирование звуковой картины, существует механизм по привлечению улучшенного питания. Для этого производителем предусмотрена возможность использования специального адаптера, куда, при желании, можно подключить собственный фильтр.

MSI Z97A Gaming 6

Шестнадцать линий PCI-E могут разделяться между тремя полноформатными гнёздами PCI-E благодаря наличию шести коммутаторов ASM1480. Седьмой ответственен за распределение ресурсов между компактными PCI-E x1 и ASM1142 — контроллером интерфейса типа USB 3.1.

MSI Z97A Gaming 6

В верхней части у правой грани находится область с точками замеров шести системных напряжений.

MSI Z97A Gaming 6

Подсистему питания изменения не затронули. Радиаторы средних размеров, и они не препятствуют доступу к сокету и монтажу системы охлаждения.

MSI Z97A Gaming 6

Роль теплосъёмника, совместно с термопрокладкой чёрного цвета, выполняет небольшая пластина. При помощи винтов она закреплена к массивной конструкции, которая уже и выполняет роль радиатора.

MSI Z97A Gaming 6

Основу стабилизатора питания составляет четырёхканальный uP1649. Ещё четыре элемента от Micro Power Intellect (uPI Semiconductor Corp.) — драйверы-удвоители uP1951P — увеличивают общее число каналов до восьми «виртуальных». В состав каждого из них входит PK616BA и PK632BA — пара силовых элементов производства Niko Semiconductor.

MSI Z97A Gaming 6

Пожалуй, наибольшие изменения коснулись задней панели изделия. Теперь здесь есть S/PDIF, зато уменьшилось число гнёзд USB привычного формата — типа «A». Их всего четыре, по паре разных поколений. Очевидно, на это пришлось пойти ради размещения здесь передового на сегодня USB 3.1 Type-C в числе одного экземпляра. Собственно, этот момент и является ключевым в отличиях между Z97 Gaming 5 и принимающей участие в обзоре Z97A Gaming 6. Выход HDMI оснащён конвертером уровней сигналов PTN3360D.

MSI Z97A Gaming 6

Выходит, изменения в дизайне PCB минимальны. На очереди программное оснащение, возможно, там можно будет найти что-то интересное.

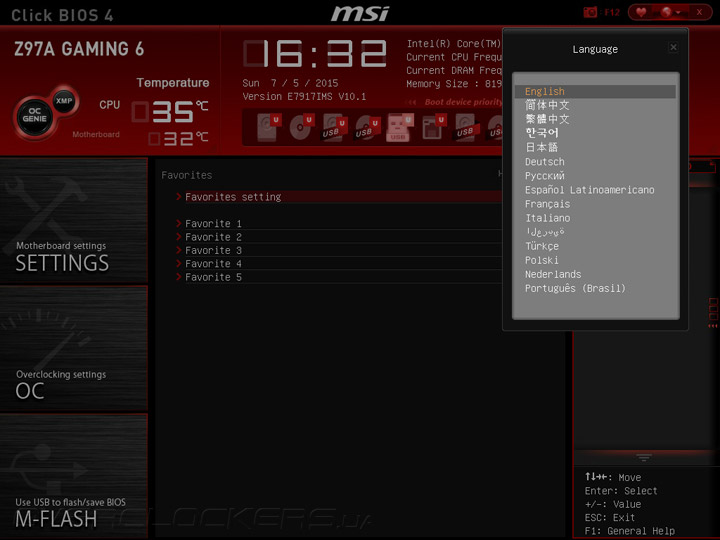

Возможности UEFI

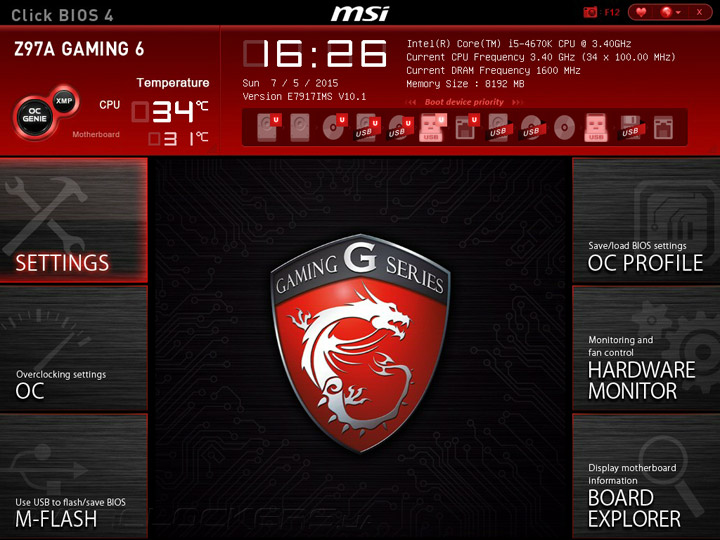

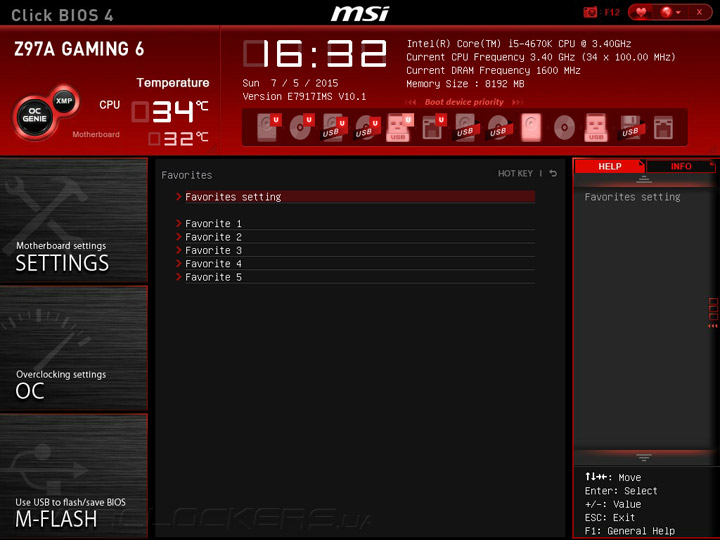

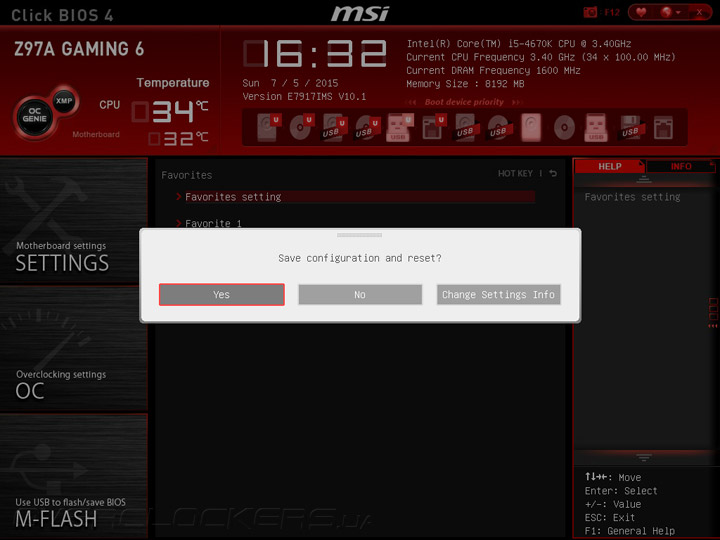

В обновлении микрокода нужды не было, но сам механизм успешно подтвердил свою работоспособность во время прошивки той же версии. UEFI имеет привычный вид для продукции MSI. Для изменения в главном окне доступен язык и установка приоритета загрузки. Ещё за иконкой с сердечком срываются несколько разделов, где можно сосредоточить избранные параметры, а выход из системы завершает комбинацию из небольших кнопок.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

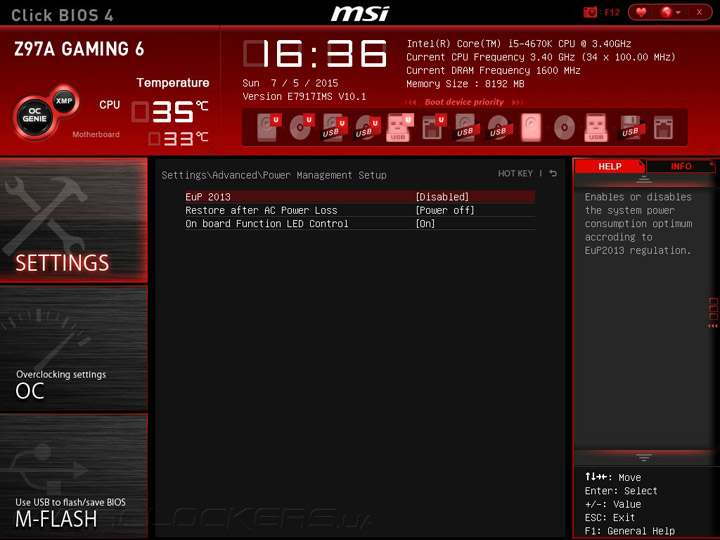

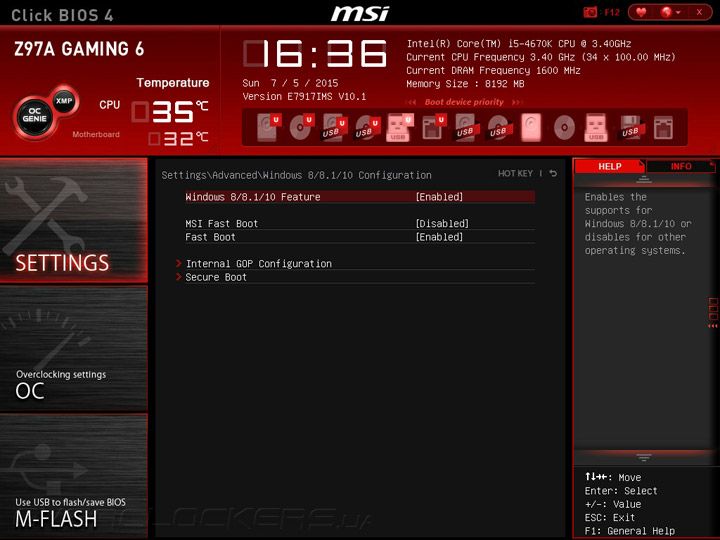

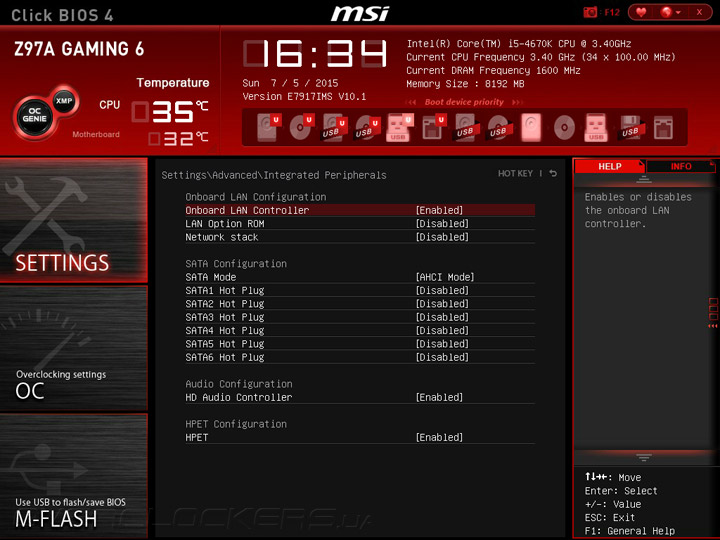

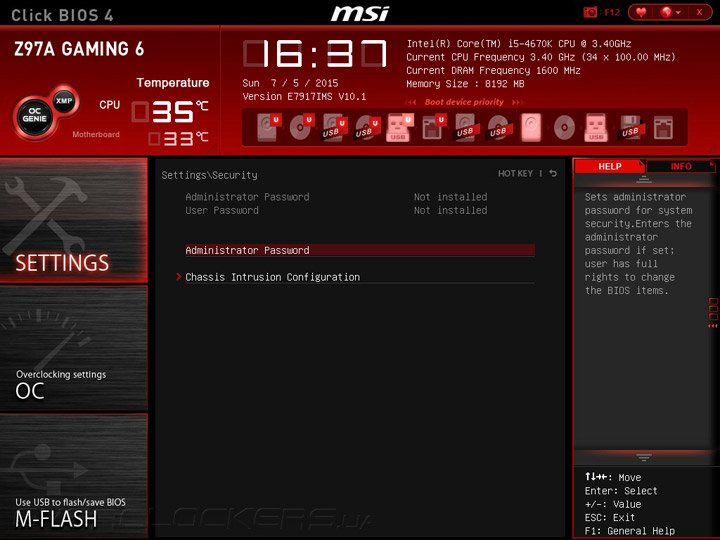

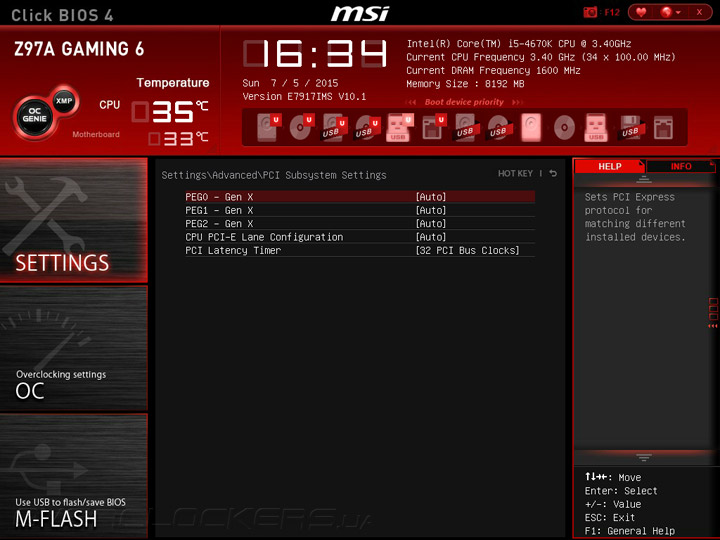

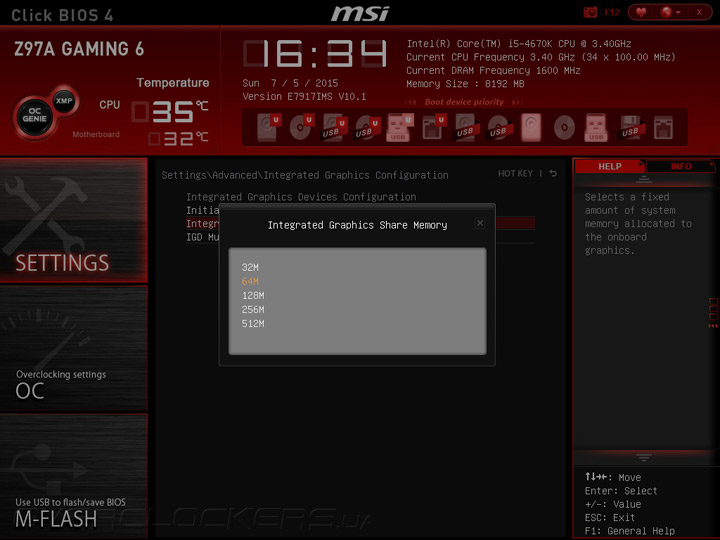

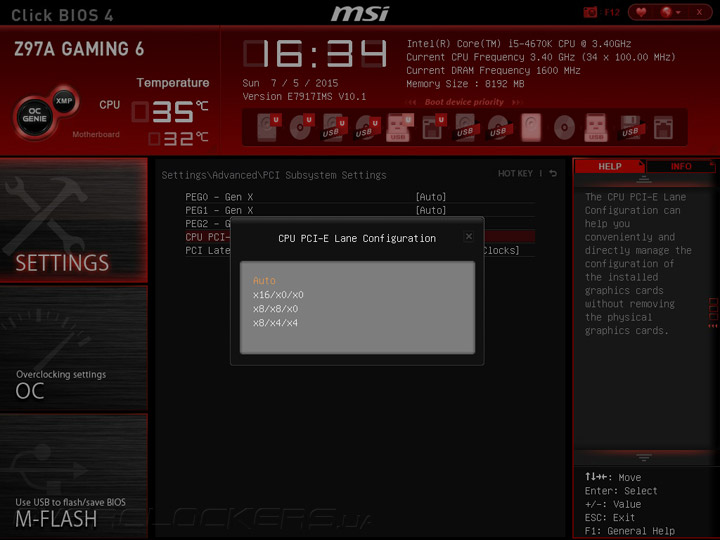

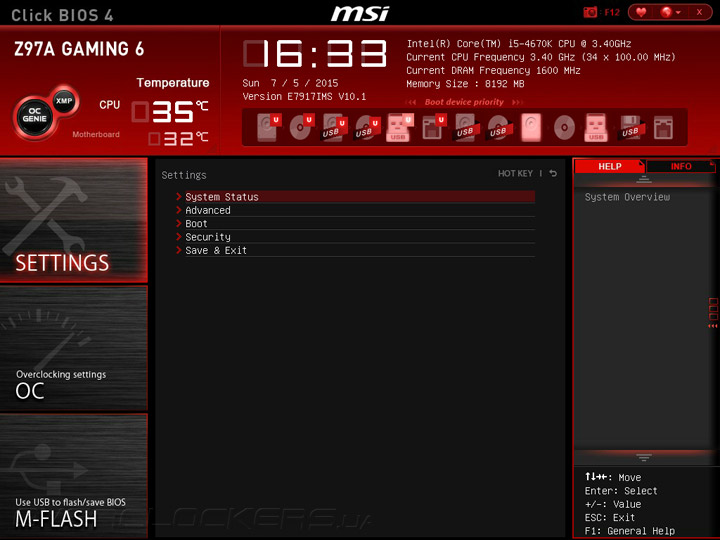

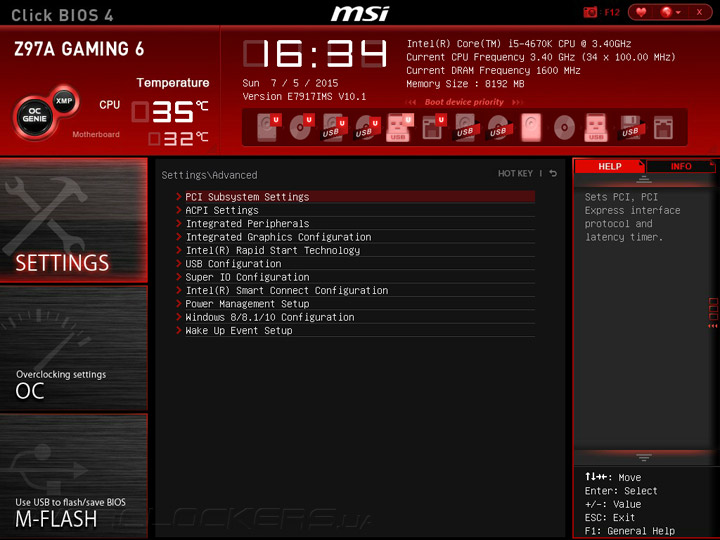

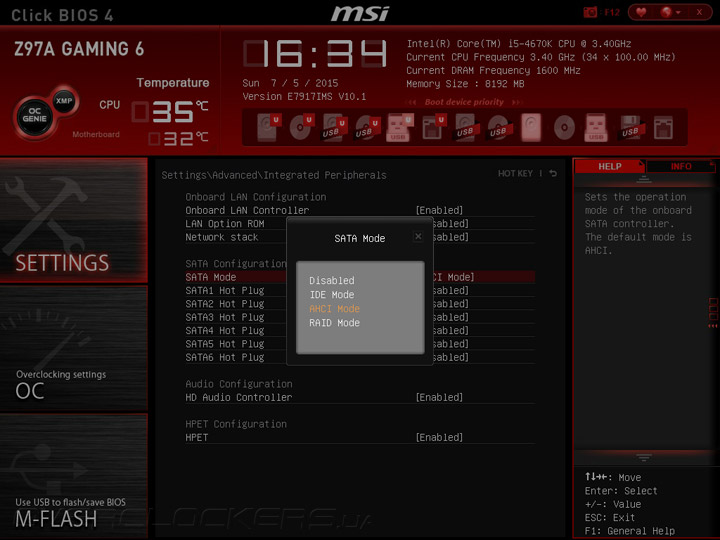

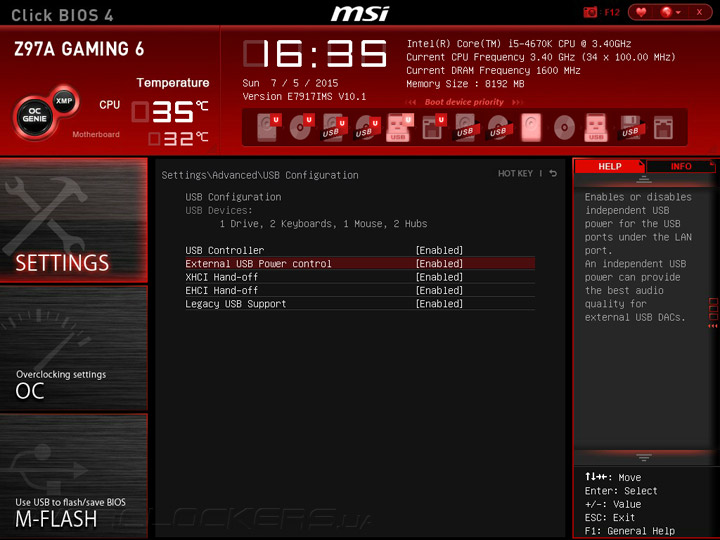

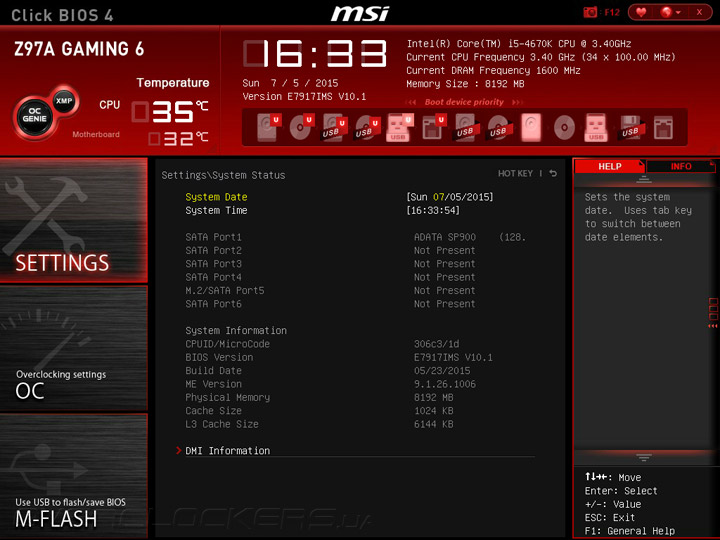

Общие настройки системы находятся в разделе Settings. Структура меню напоминает старые интерфейсы работы с BIOS.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

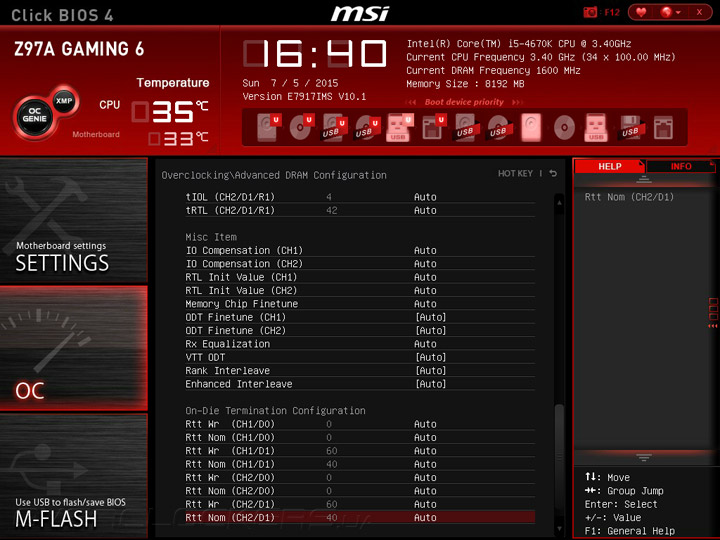

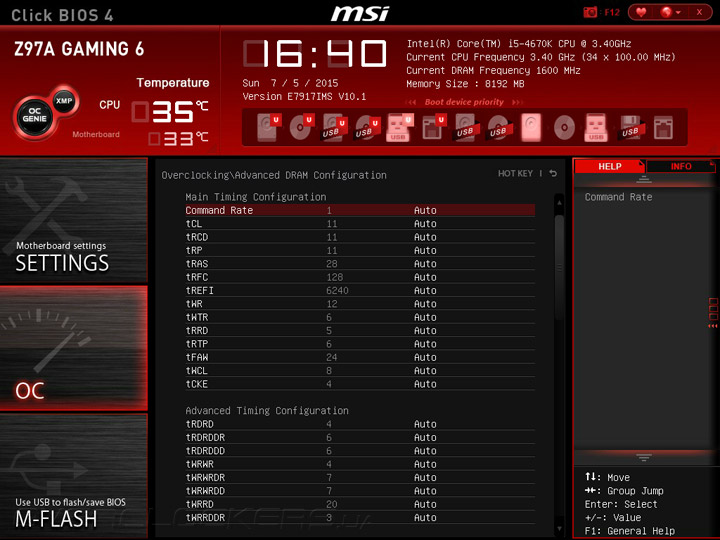

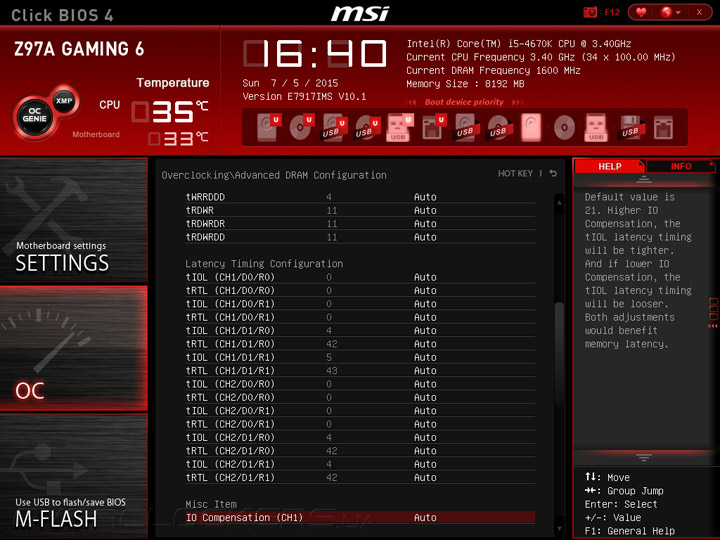

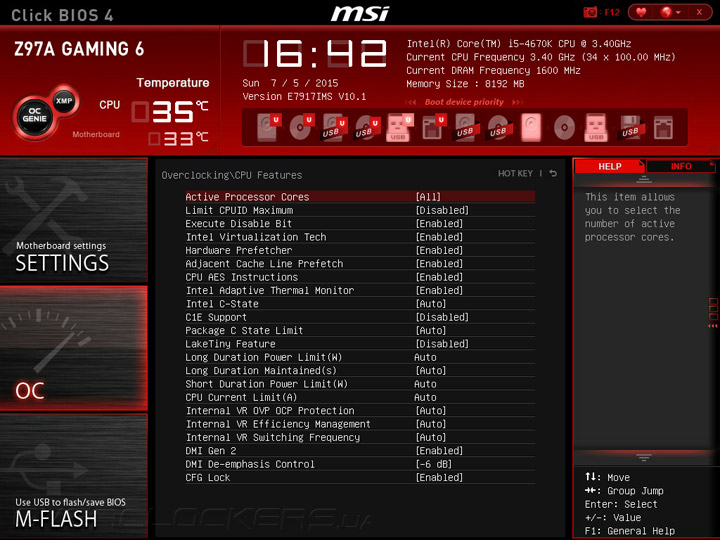

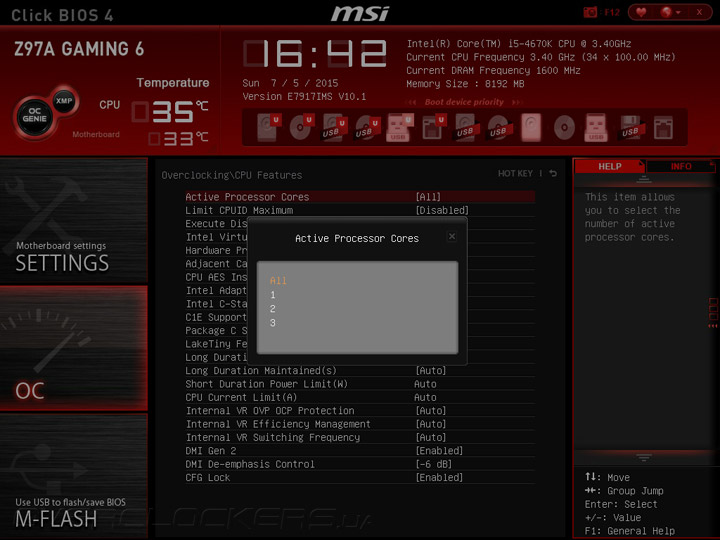

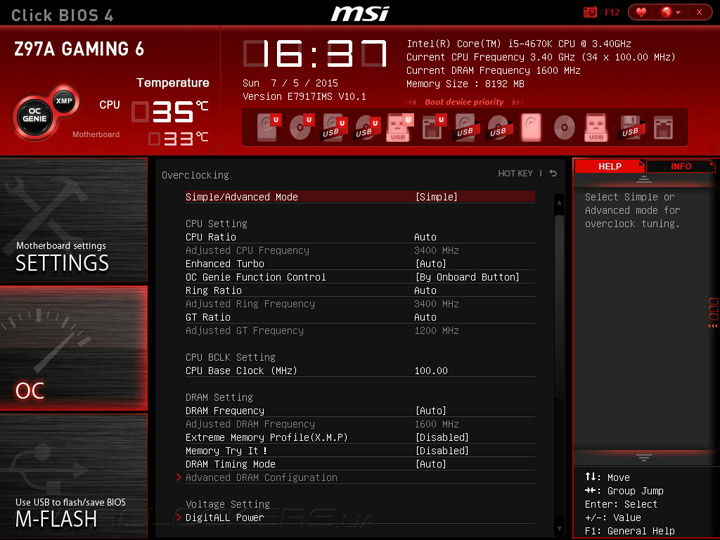

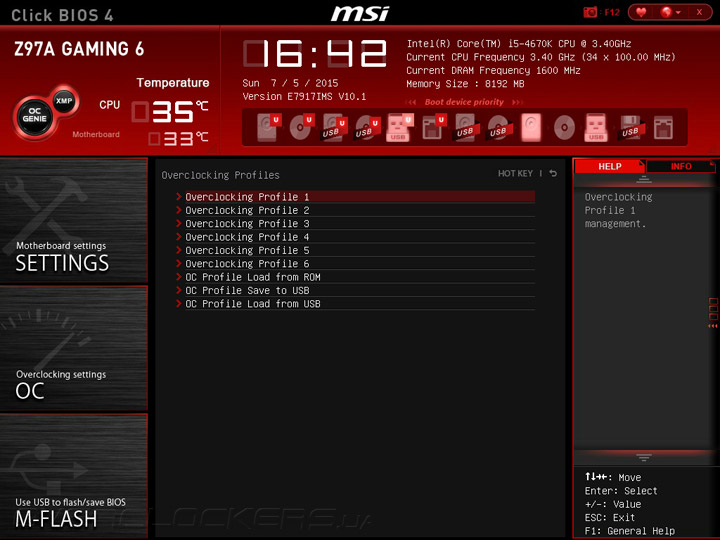

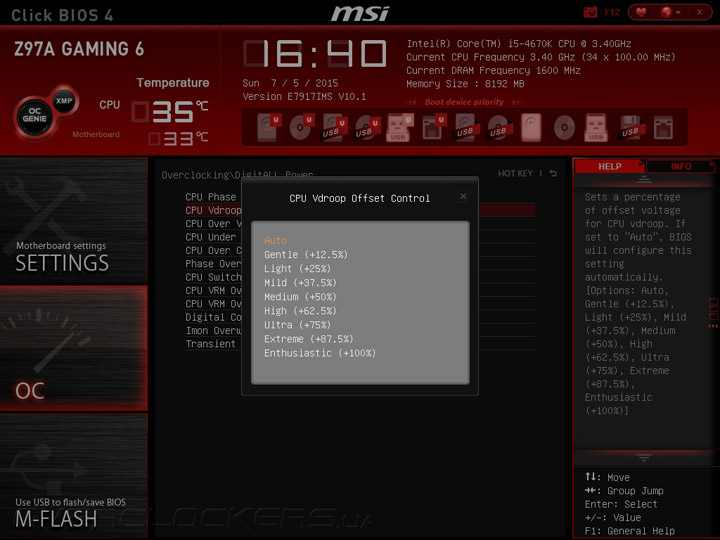

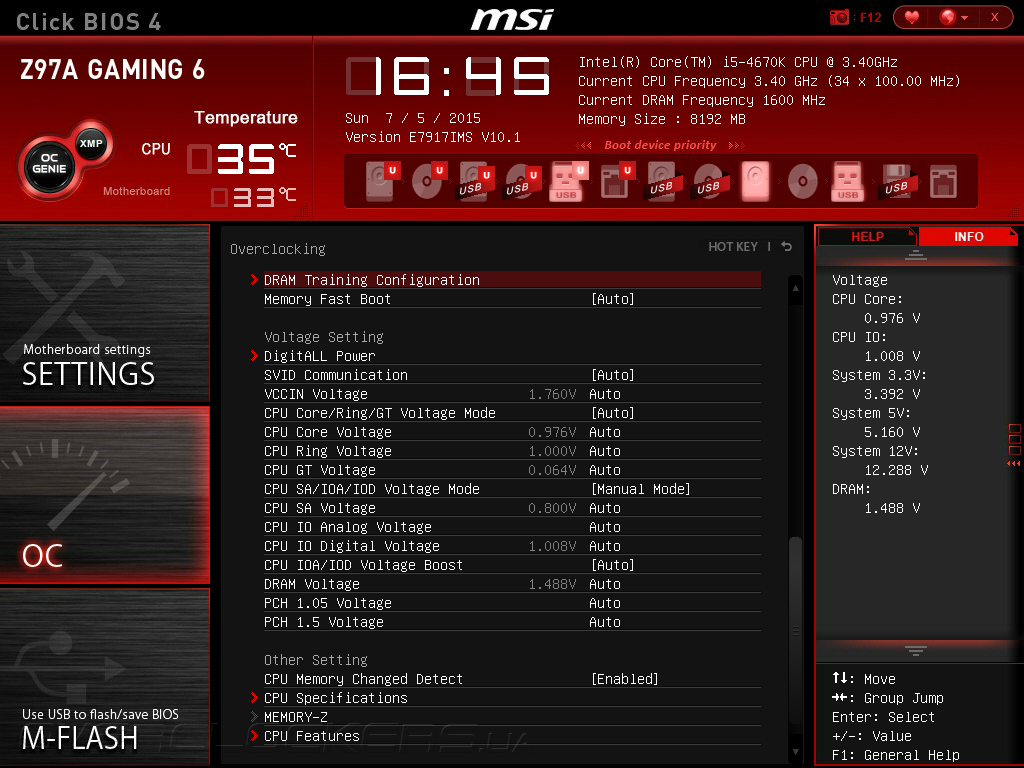

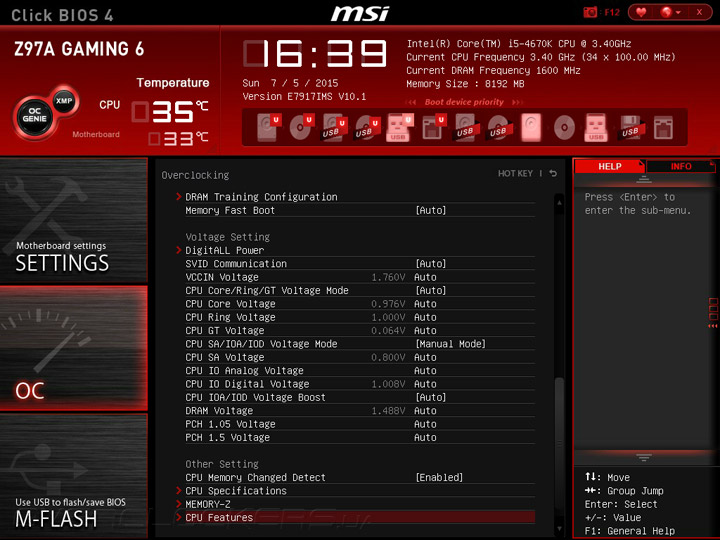

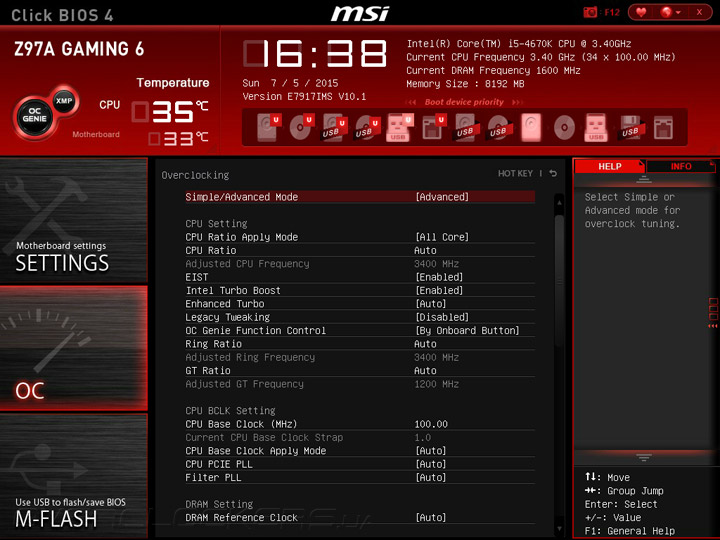

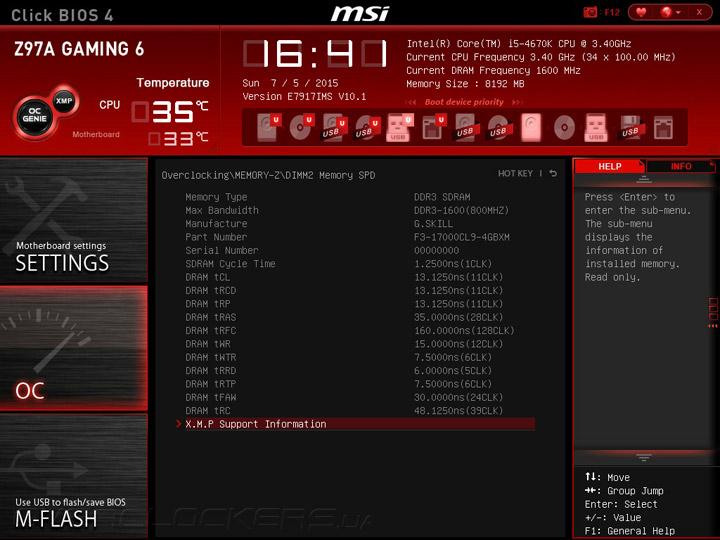

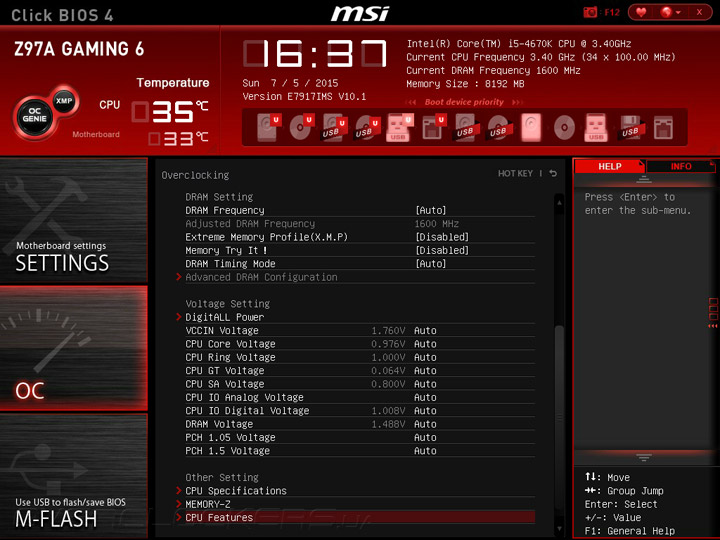

Для разгона компонентов приготовлена отдельная страница, названная как «OC». Доступны два режима отображения — упрощённый и полный. Пункты меню свойственны большинству из плат от MSI, иначе говоря, необходимые для повышения быстродействия механизмы на месте. Кроме них для удобства работы предусмотрены ещё и справочные страницы, где можно больше узнать о компонентах системы.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

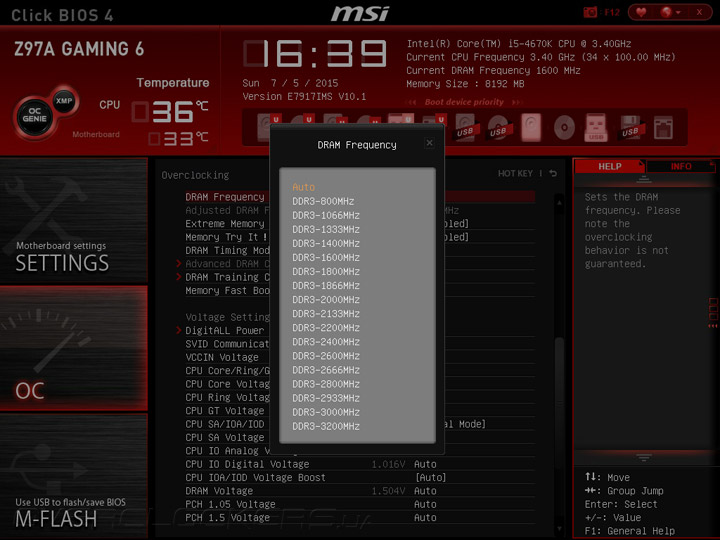

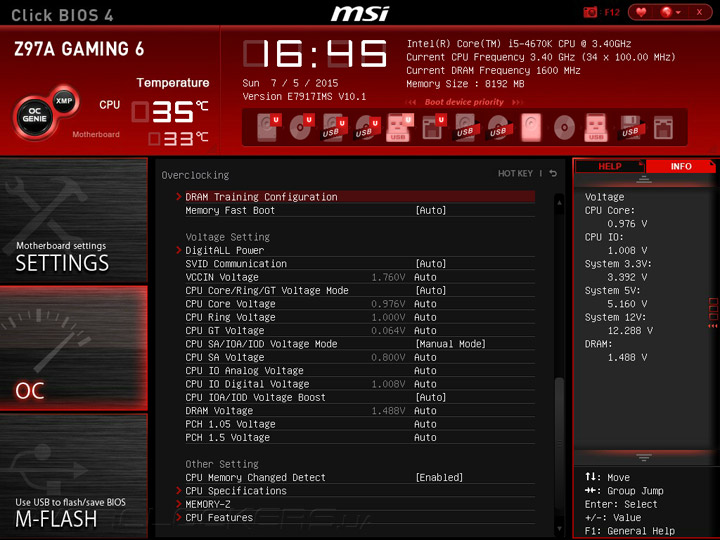

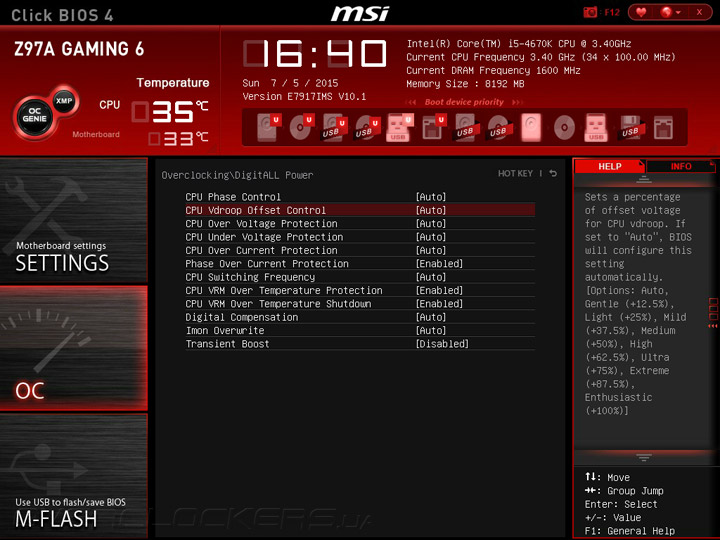

Для лучшего восприятия имеющихся способностей Z97A Gaming 6 все наиболее важные параметры сведены в таблицу.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 90–300 0,04...0,520
Filter PLL Auto/Enabled/Disabled
CPU PCIE PLL Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–80 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,8–2,1 0,001
CPU Core Voltage Offset (В) (+/–) 0,001–0,990 0,001
VCCIN Voltage (B) 1,2–3,04 0,001
CPU Phase Control Auto/Normal/Optimized/Disabled
CPU Vdroop Offset Control Auto/12,5%/25%/37,5%/50%/62,5%/75%/87,5%/100%
Ring Ratio (Multiplier) 8–80 1
CPU Ring Voltage (В) 0,8–2,1 0,001
CPU Ring Voltage Offset (В) (+/–) 0,001–0,990 0,001
DRAM Frequency (МГц) 1400–3200, 800–3200 200, 266
DRAM Voltage (B) 0,24–2,77 0,01
CPU SA Voltage (В) 0,8–1,85 0,001
CPU SA Voltage Offset (В) (+/–) 0,001–0,990 0,001
CPU IO Analog Voltage (В) 0,8–2,00 0,001
CPU IO Analog Voltage Offset (В) (+/–) 0,001–0,990 0,001
CPU IO Digital Voltage (В) 0,8–2,00 0,001
CPU IO Digital Voltage Offset (В) (+/–) 0,001–0,990 0,001
PCH 1,05 Voltage (В) 0,7–2,32 0,01
PCH 1,5 Voltage (В) 0,8–2,77 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,8–2,1 0,001
CPU GT Voltage Offset (В) (+/–) 0,001–0,990 0,001

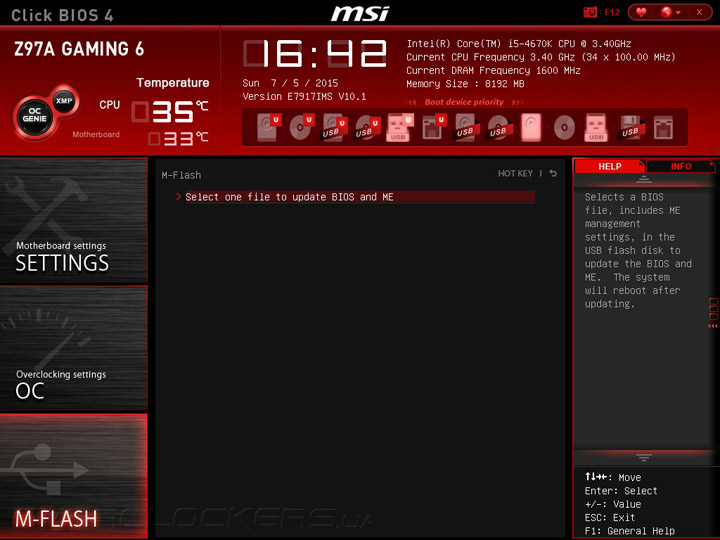

Отдельное и видное место отвели для механизма обновления микрокода, который уже подтвердил свою работоспособность. Ещё одним разделом охвачены шесть профилей, куда можно сохранить настройки, задав им желаемое имя.

MSI Z97A Gaming 6MSI Z97A Gaming 6

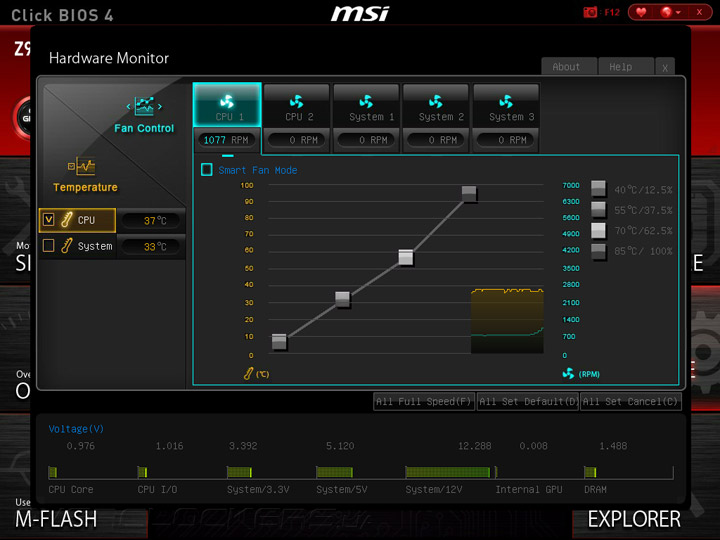

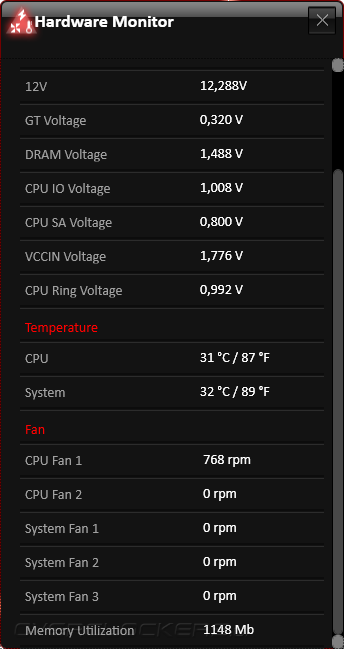

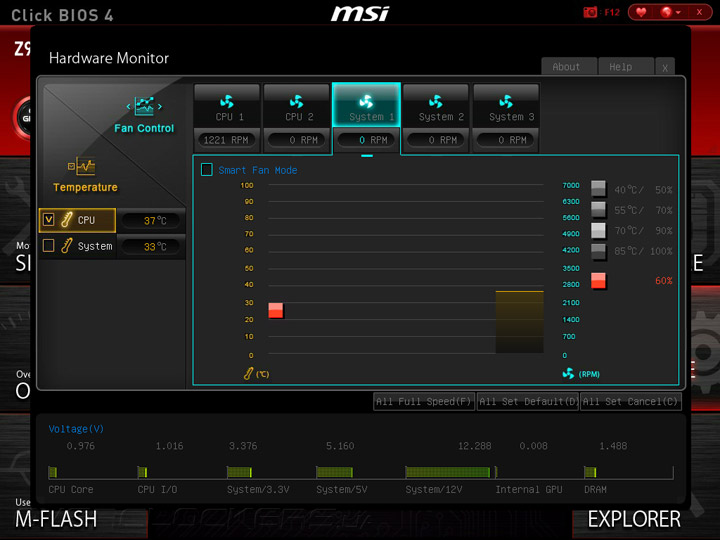

Инструмент Hardware Monitor интересен в первую очередь возможностью изменения алгоритмов работы системных охладителей. Фирменное ПО не предлагает ничего лучшего, поэтому всю работу можно провести прямо здесь, в среде UEFI. Всего есть пять независимых каналов. Гнёзда для подключения процессорных вентиляторов используют ШИМ, а системные — довольствуются изменением питающего напряжения. Для последних можно использовать возможность фиксации оборотов, без привязки к температуре CPU.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Результаты экспериментов по минимизации шума от разных изделий размещены в сравнительной таблице.

Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
Тип подключения 4 pin 3 pin
Режим 100% (об/мин) 1400 2093
CPUFAN1 — 12,5% 727 2089
CPUFAN2 — 12,5% 736 2023
SYSFAN1 — 50% 842 1328
SYSFAN2 — 50% 848 1377
SYSFAN3 — 50% 843 1386

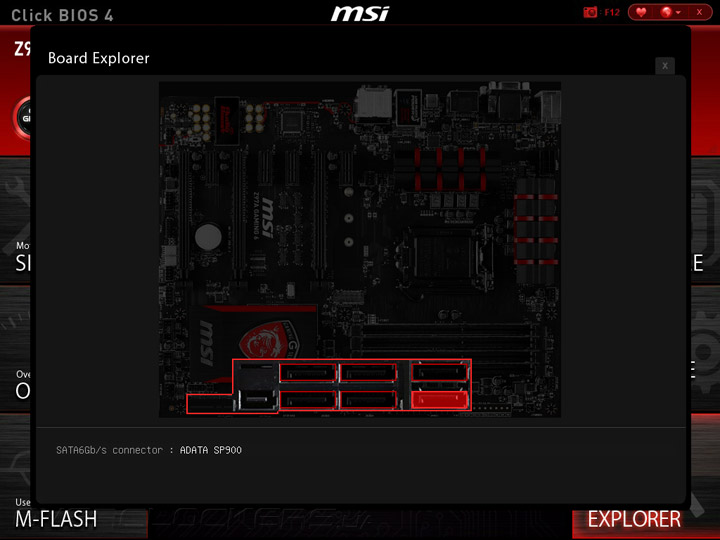

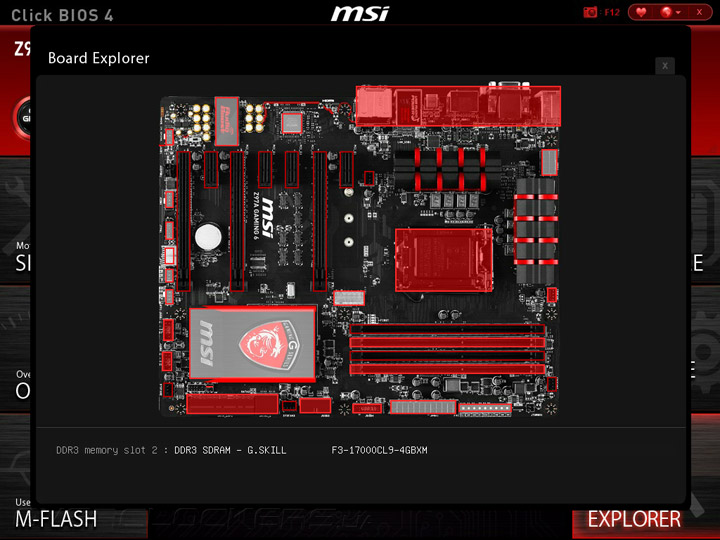

Последней в списке разделов находится ячейка с названием Board Explorer. Здесь реализована возможность визуального анализа за установленными или подключенными к изделию устройствами и компонентами. Достаточно навести указатель мыши на интересующий объект.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Обычную справку о пункте меню, место для которой предусмотрели в правой части экрана, может подменять информационный раздел с действующими напряжениями, что может быть полезно при настройке.

MSI Z97A Gaming 6

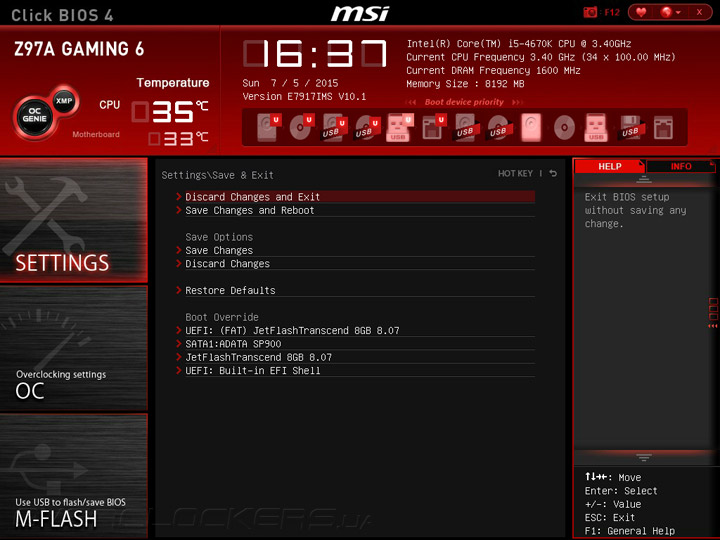

Ничего необычного в меню UEFI нет, здесь находится традиционный комплект для проведения настройки системы и разгона системных компонентов. Необходимо теперь проверить всё на практике, но перед этим рассмотрим сопутствующее программное обеспечение.


Комплектное ПО

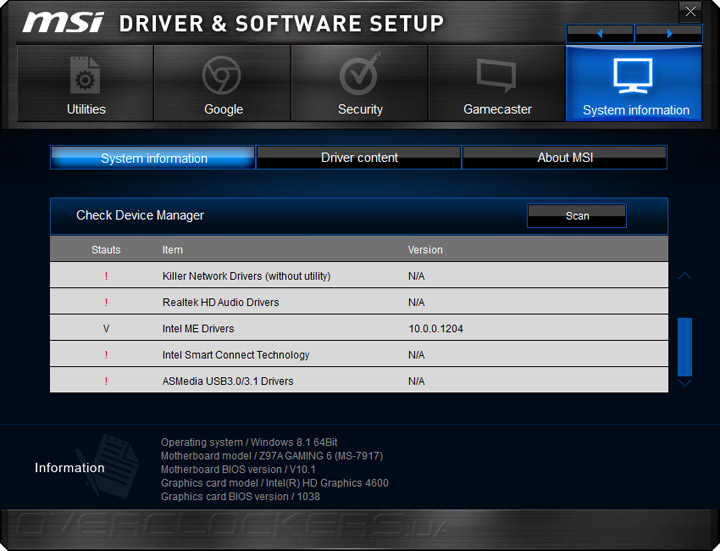

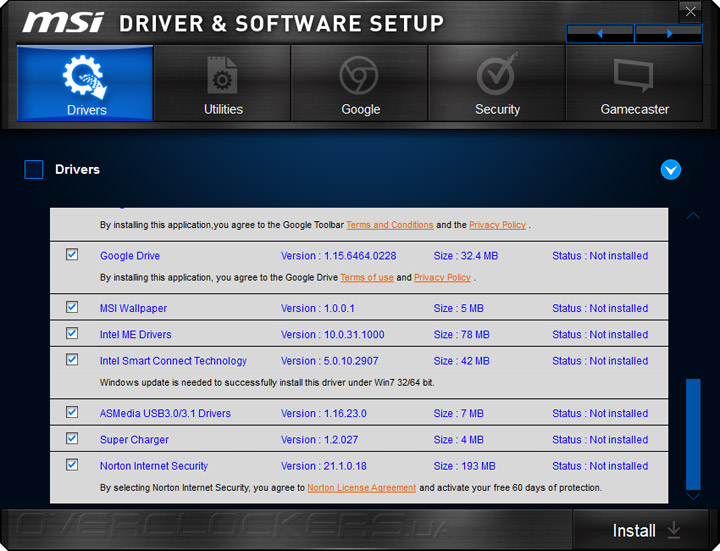

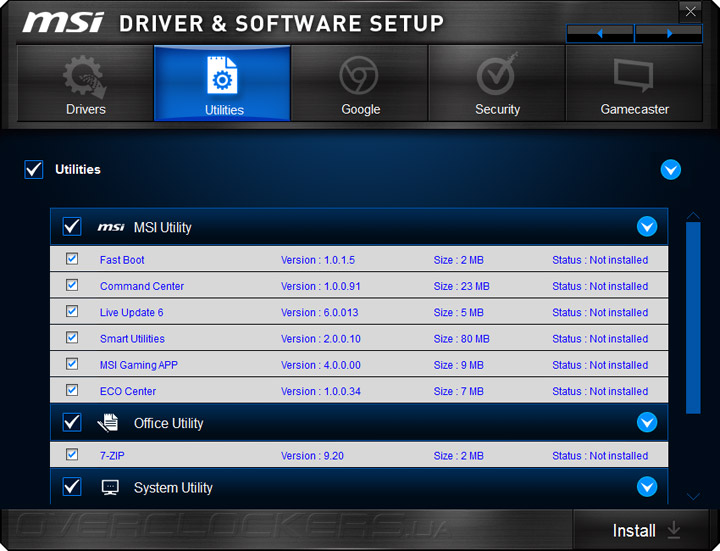

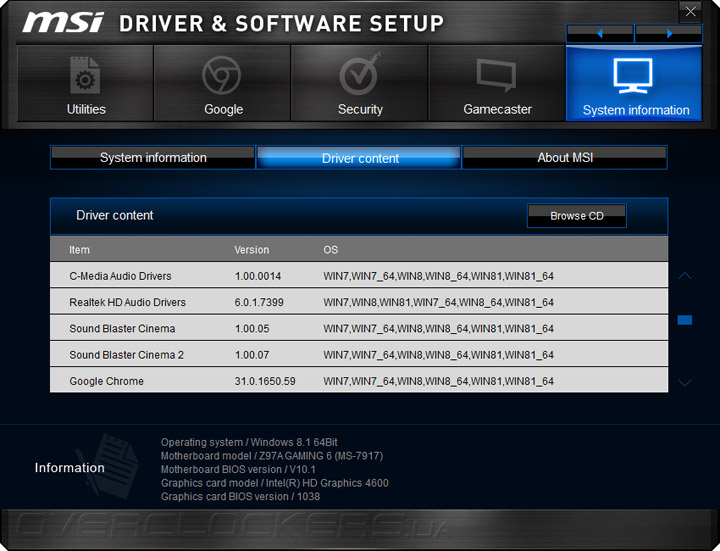

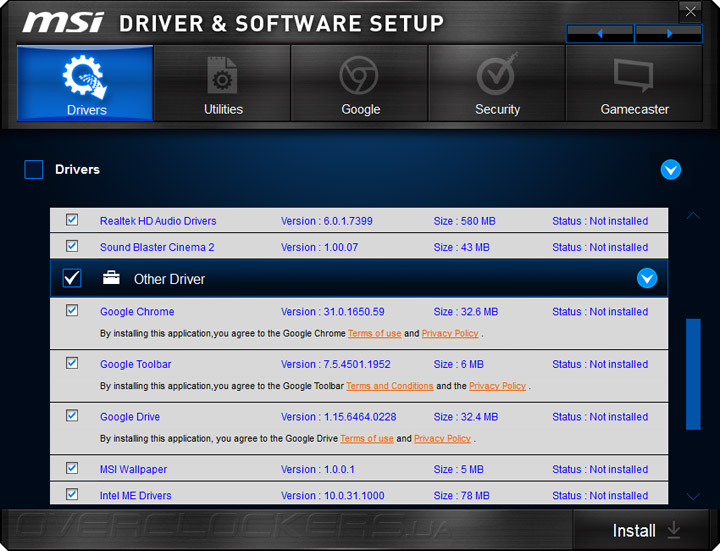

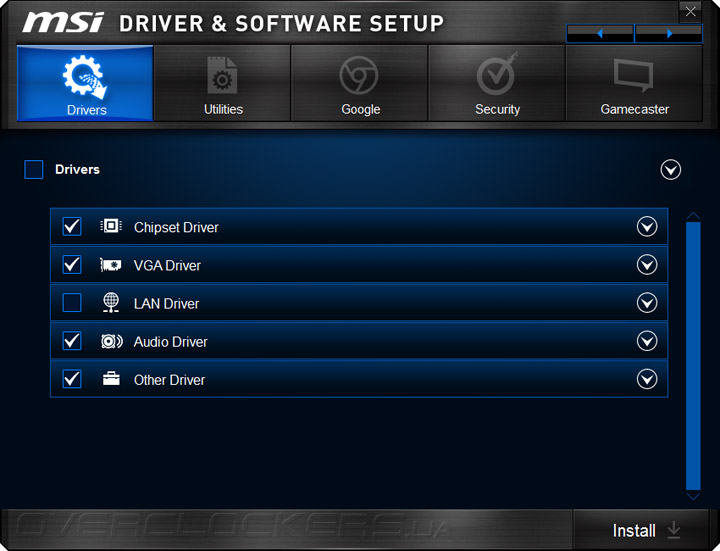

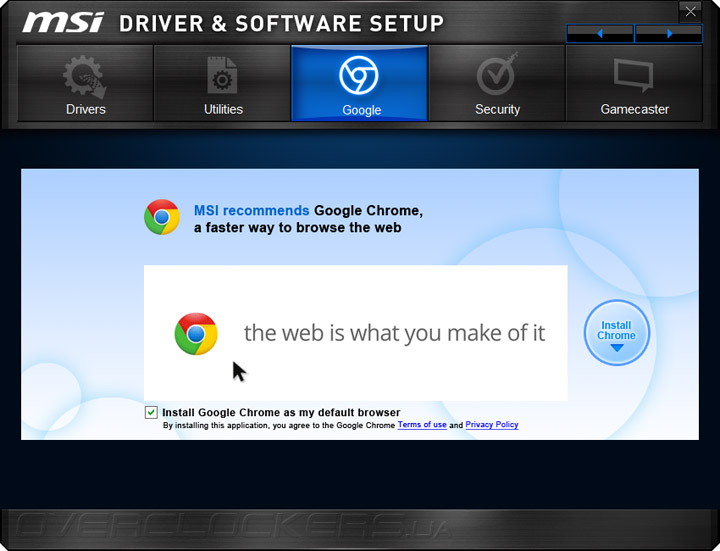

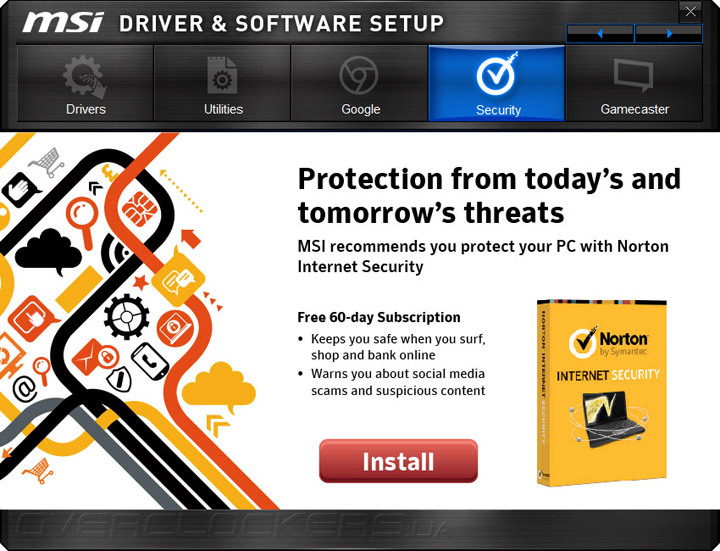

Содержимое фирменного диска полностью исчерпывающее. Здесь есть как драйверы, так и большое число утилит. Дополнительно к этому присутствует компонент System Information, позволяющий получить сведения об уже установленных в системе драйверах, в том числе увидеть их текущую версию.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

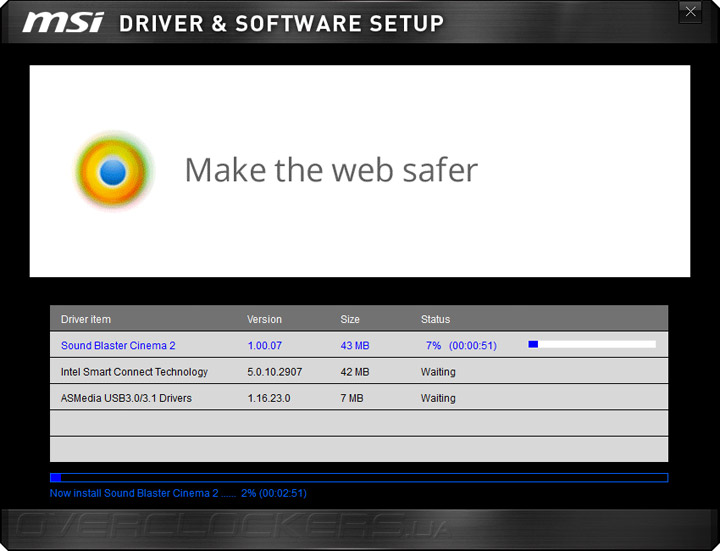

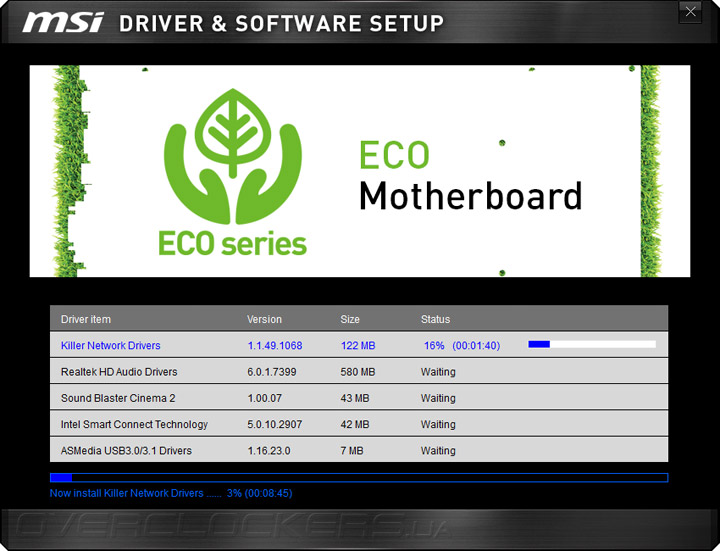

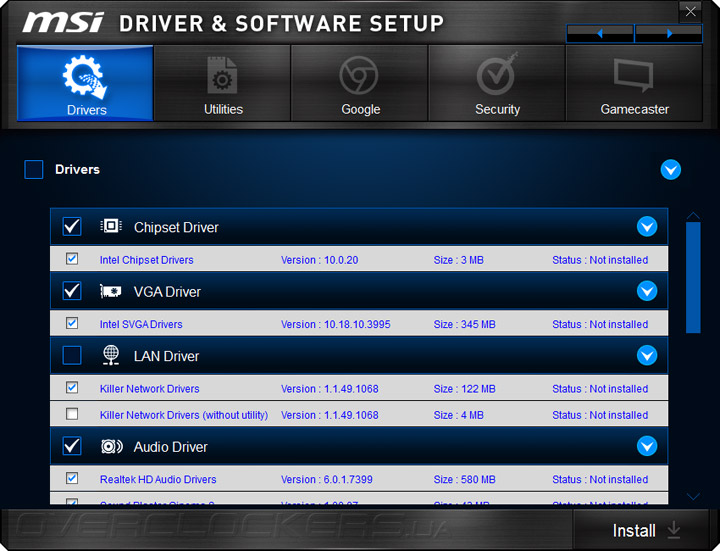

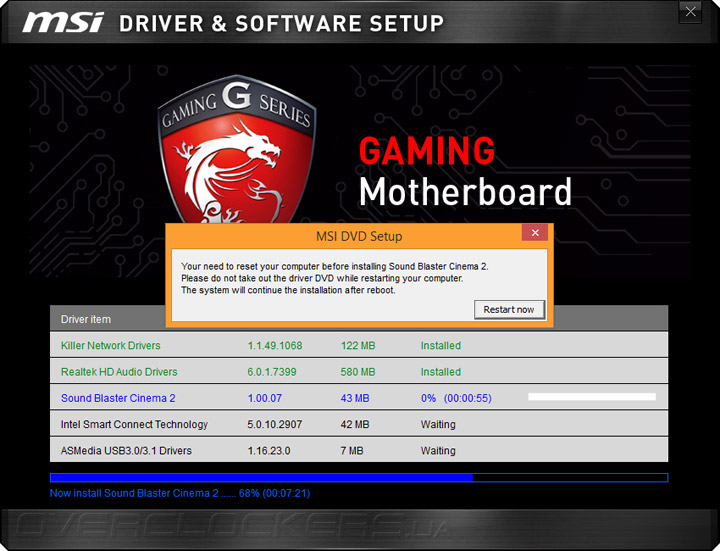

Для «тихой» установки драйверов предусмотрен фирменный мастер. При работе с ним возникли некоторые трудности, но они оказались преодолимыми. В результате перезагрузки, затребованной ним же после установки драйверов для звукового устройства, его работа оказалась незавершенной. Пришлось ещё раз запустить сценарий, который уже довёл процедуру инсталляции до самого конца.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

MSI Z97A Gaming 6

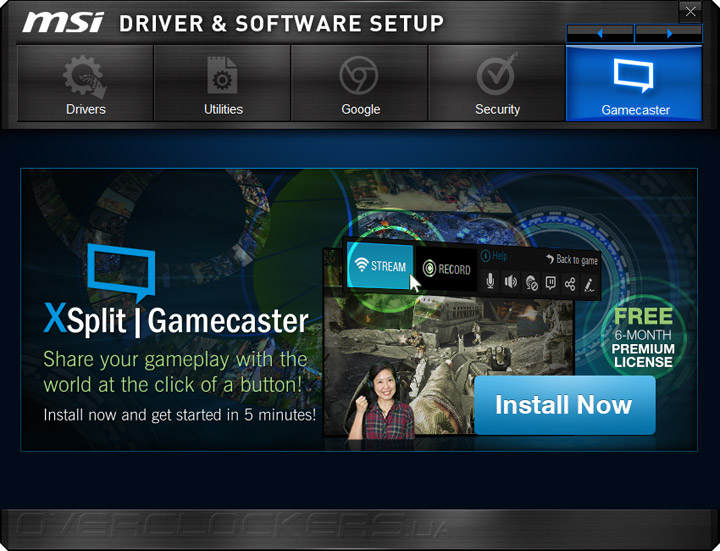

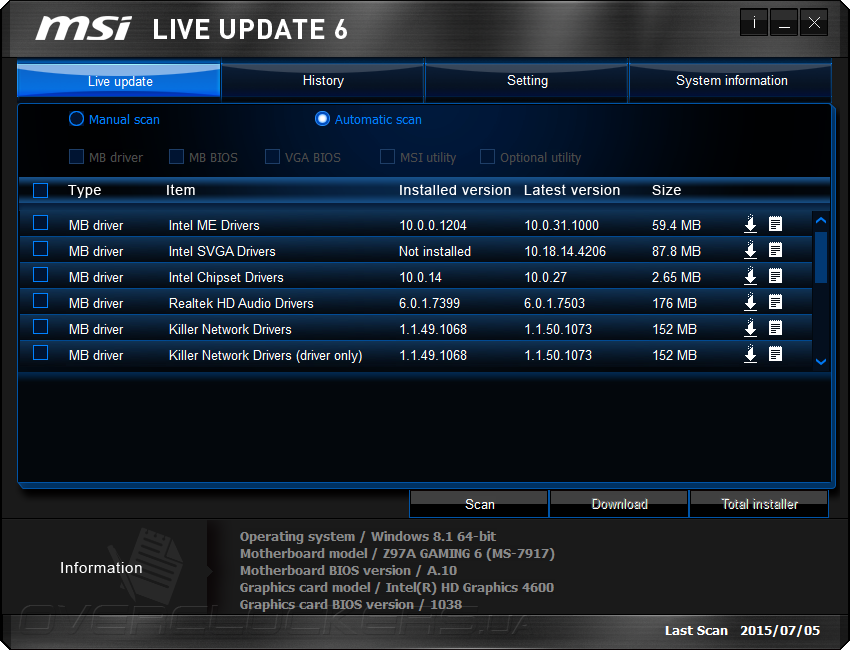

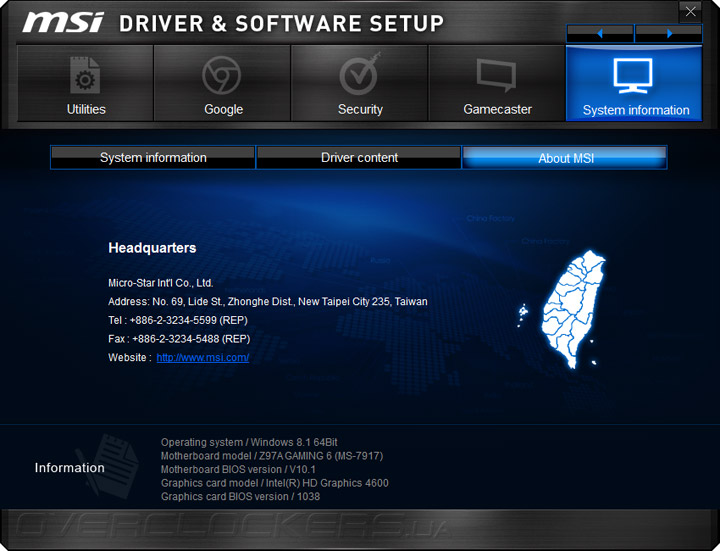

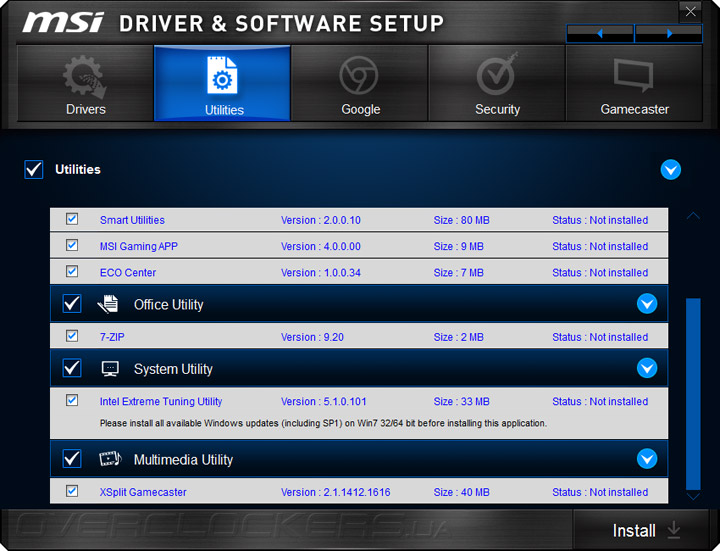

Программных наработок необычно много. Как фирменных, так и от сторонних производителей. Следить за актуальностью версий драйверов и утилит поможет Live Update. Кроме этого, здесь тоже есть возможность получения справочной информации об аппаратных и программных компонентах.

MSI Z97A Gaming 6

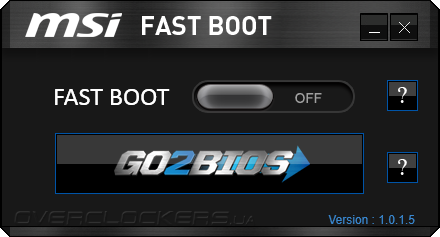

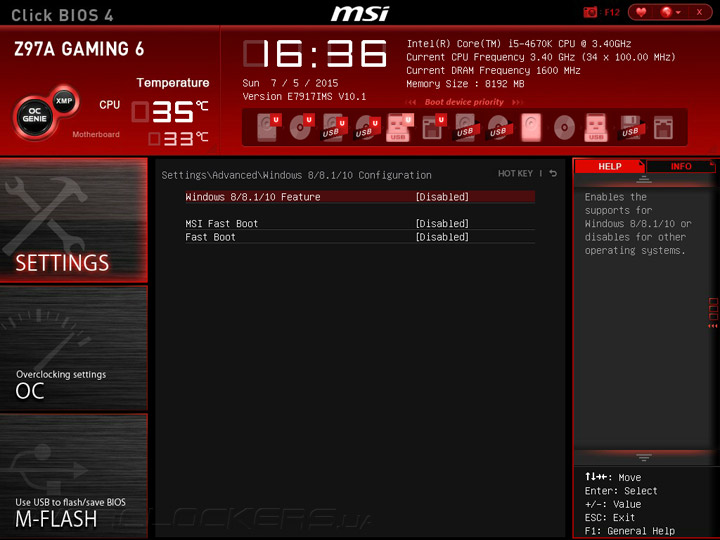

Полезной может стать небольшая утилита Fast Boot, позволяющая оказаться сразу в UEFI при последующей перезагрузке компьютера.

MSI Z97A Gaming 6

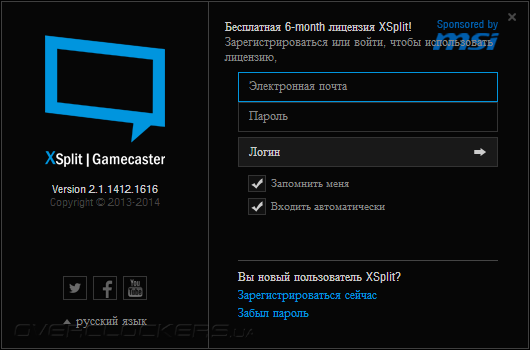

Вместе с Z97A Gaming 6 у пользователей появляется возможность использовать XSplit Gamecaster в течение полугода. Заявлена возможность организации стримов игрового процесса без существенной нагрузки на систему.

MSI Z97A Gaming 6

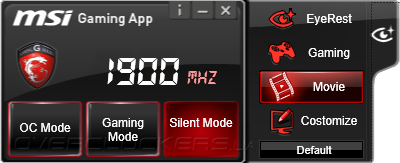

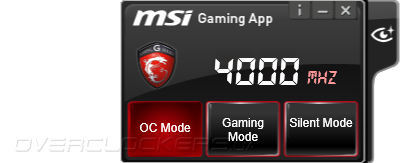

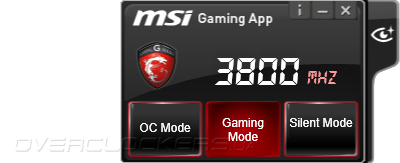

Ещё одна необычная новинка — MSI Gaming App. Здесь можно изменить интенсивность свечения монитора в один клик, используя несколько профилей. Кроме этого, доступен вариативный сценарий по организации работы системы. В режиме Silent вентиляторы раскручиваются не так интенсивно по сравнению с обычным режимом, Gaming Mode является той самой отправной точкой, где находится баланс мощности и шума (происходит фиксация частоты ЦП на отметке 3,8 ГГц), а OC Mode активирует готовый сценарий по разгону системы. О последнем речь пойдёт в следующем разделе.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

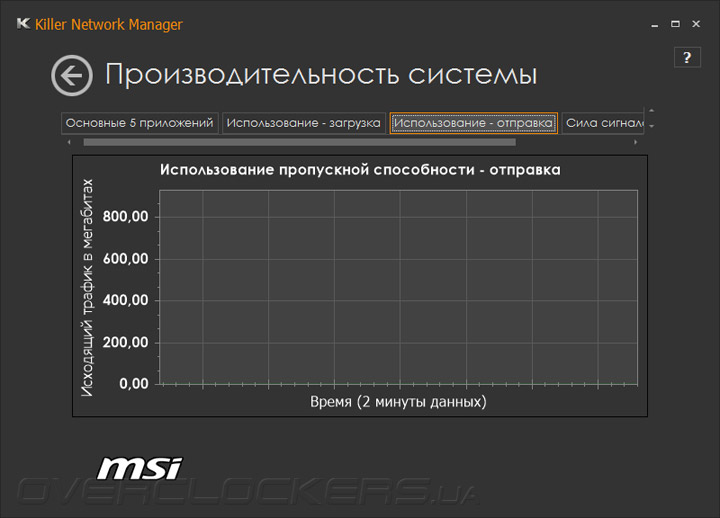

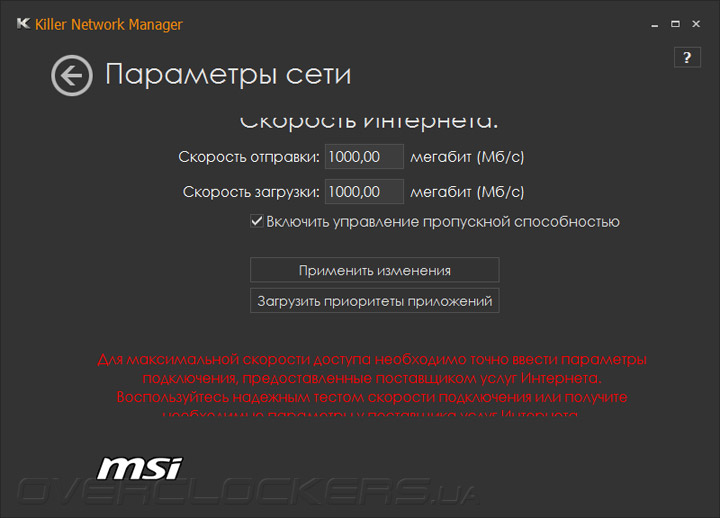

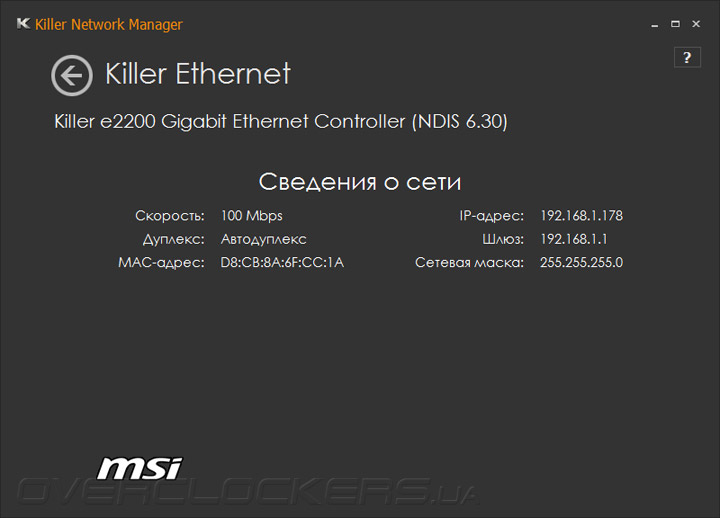

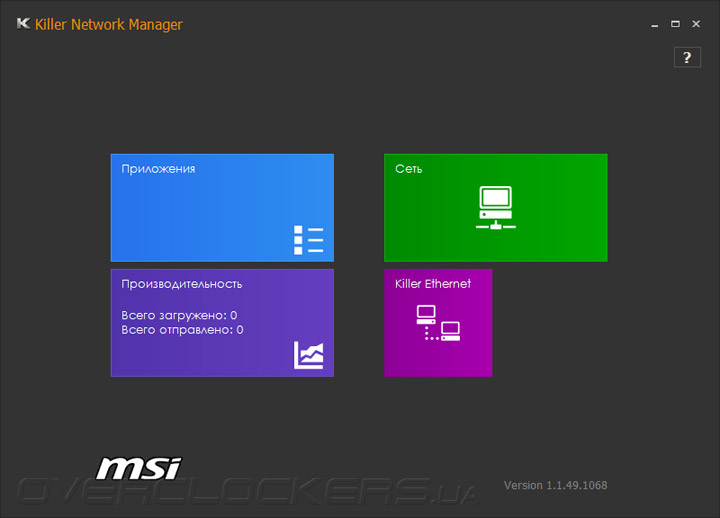

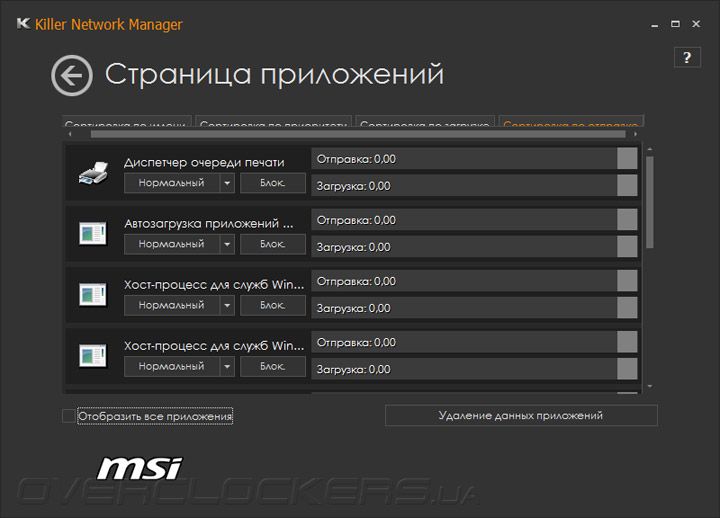

Вместе с драйвером к сетевому адаптеру можно установить и фирменную среду по работе с подключением. Не смотря на новую версию, отображение некоторых элементов всё ещё реализовано неважно.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

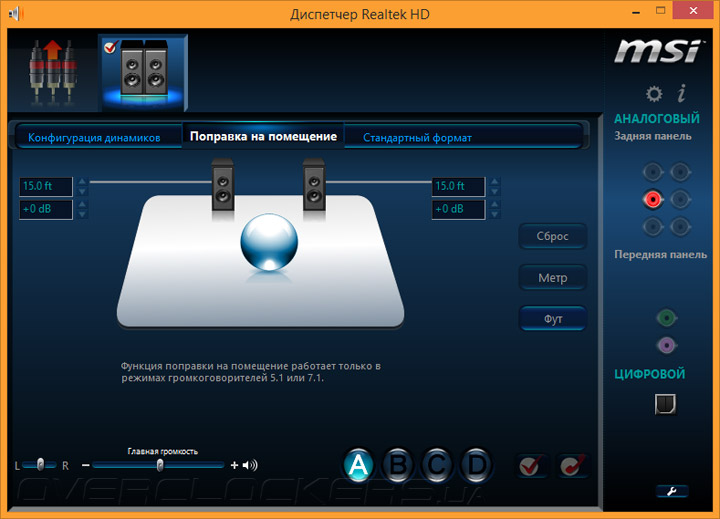

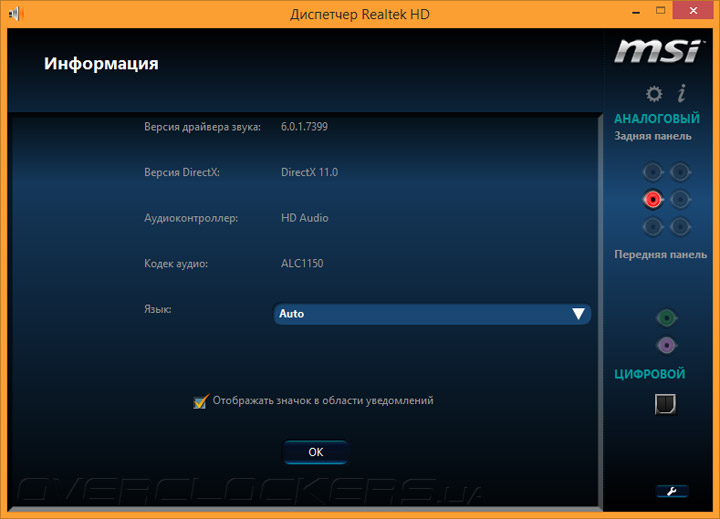

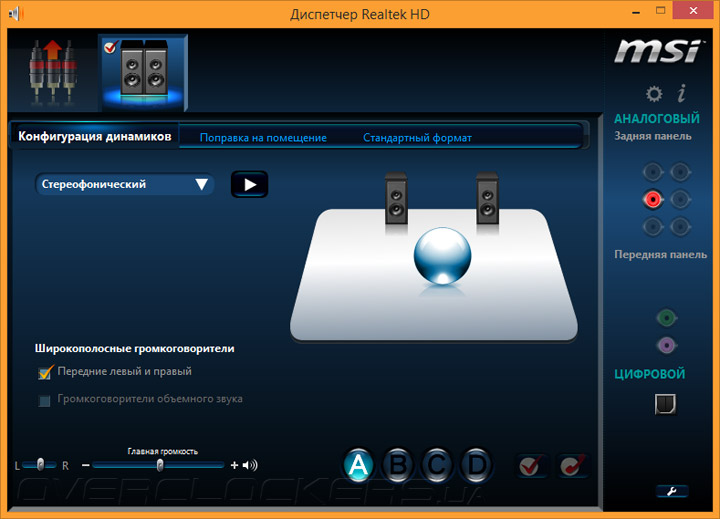

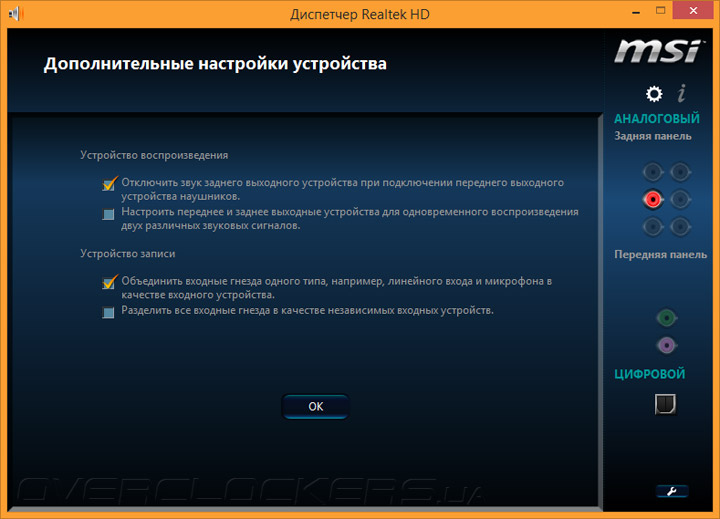

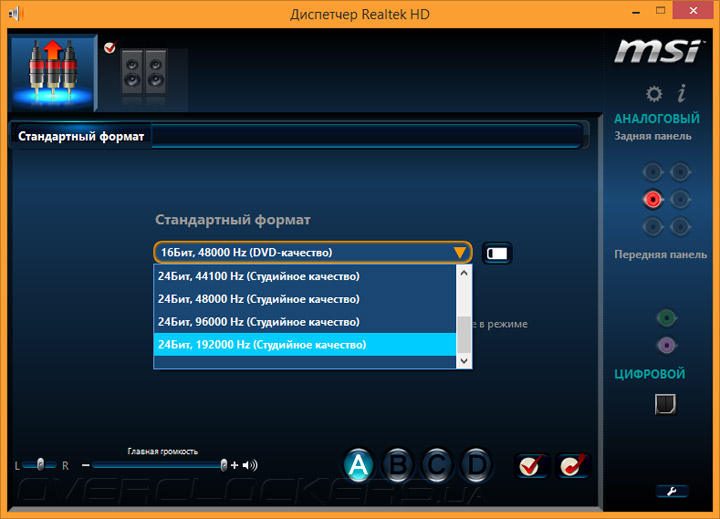

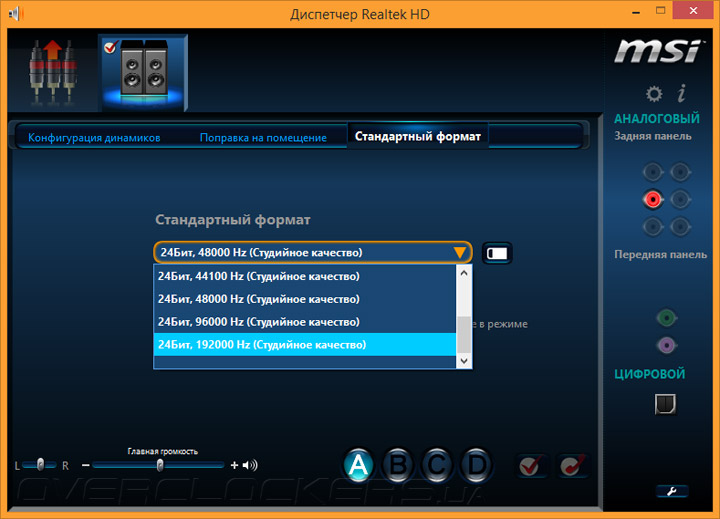

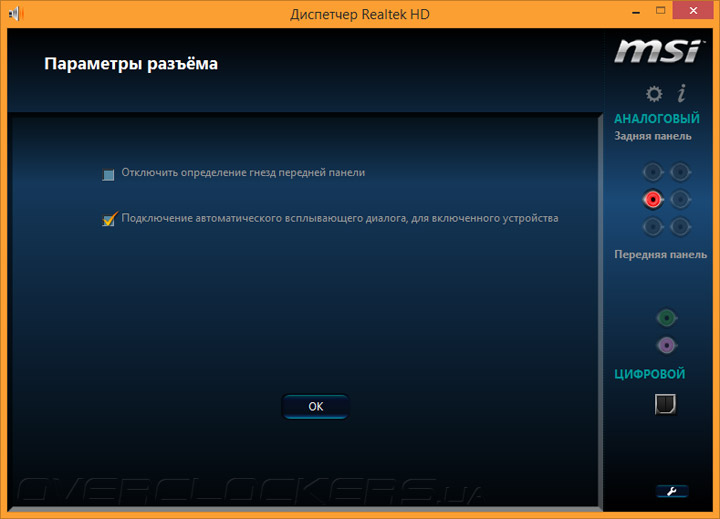

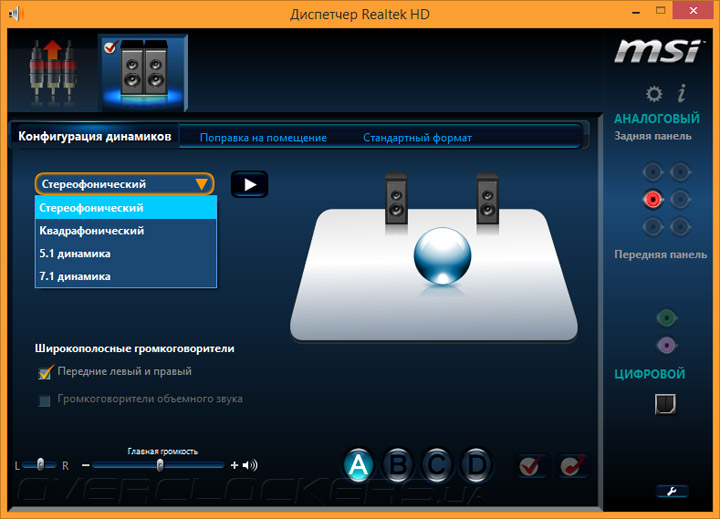

Для работы со звуковой подсистемой доступна фирменная среда — Диспетчер от Realtek. Правда, настройки полностью базовые. Нет возможности принудительной активации усилителя для наушников, отсутствуют профили по выбору оборудования, которые способны влиять на выходной сигнал.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

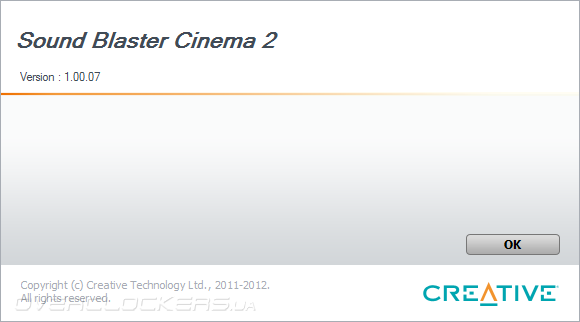

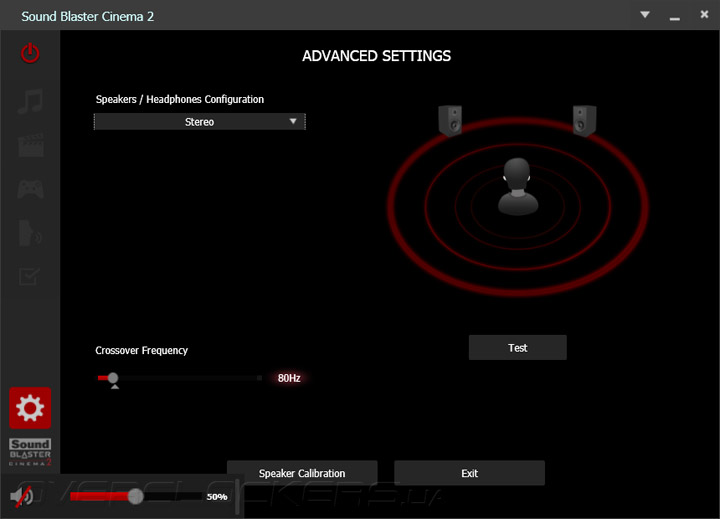

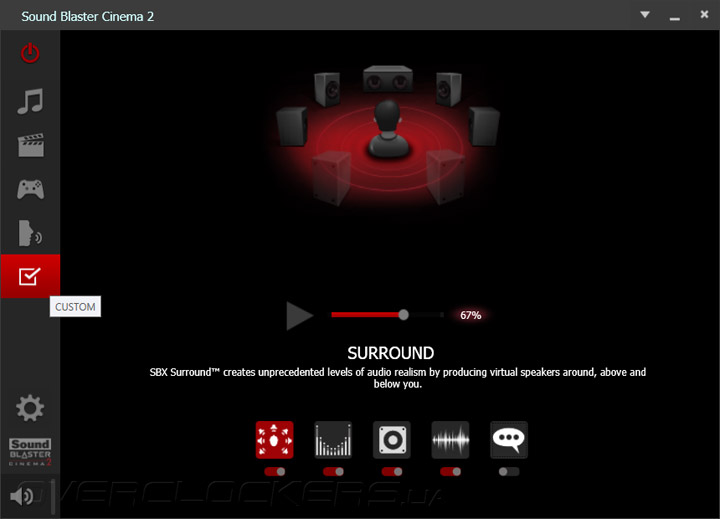

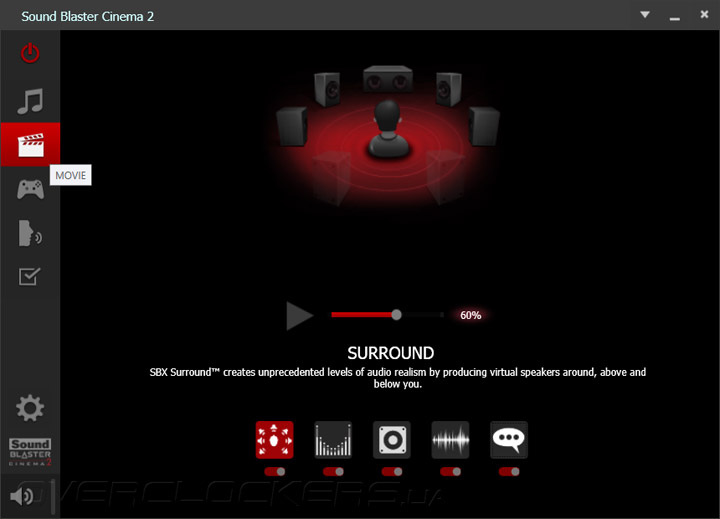

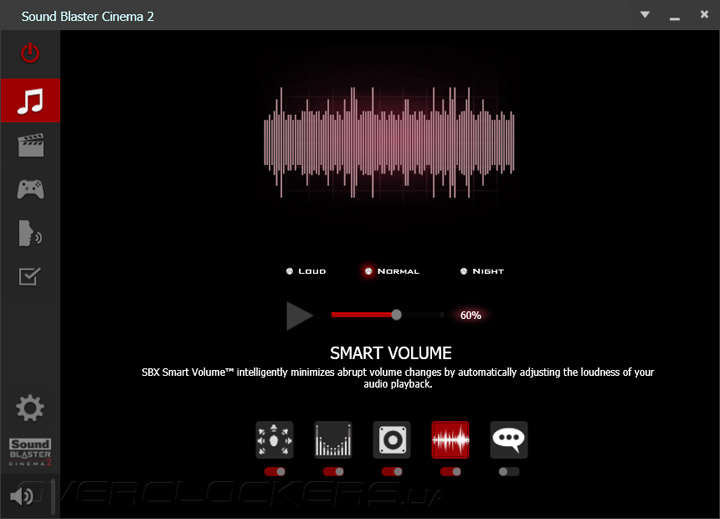

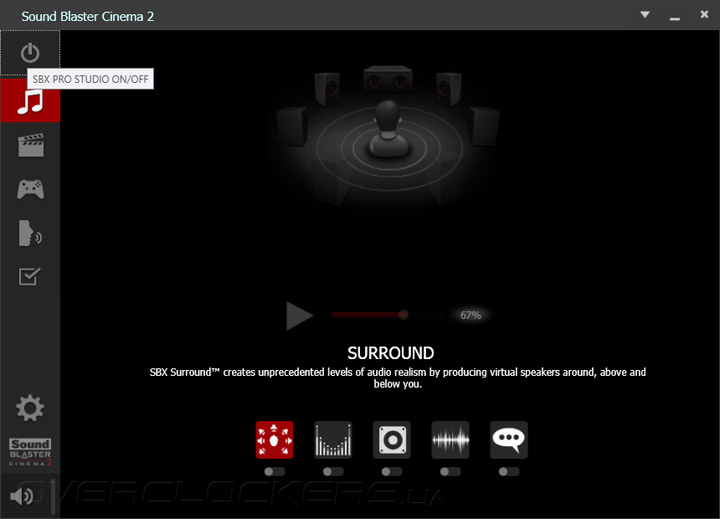

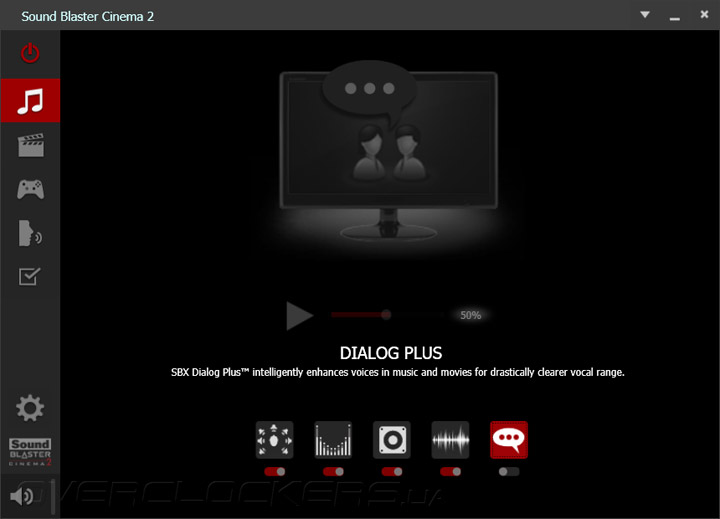

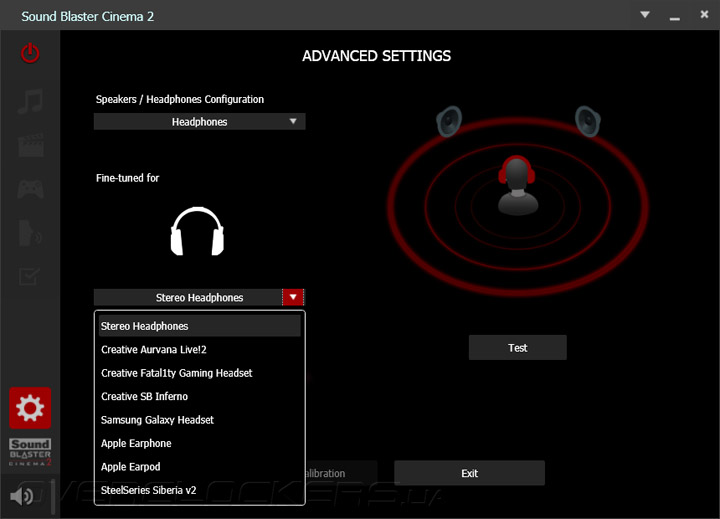

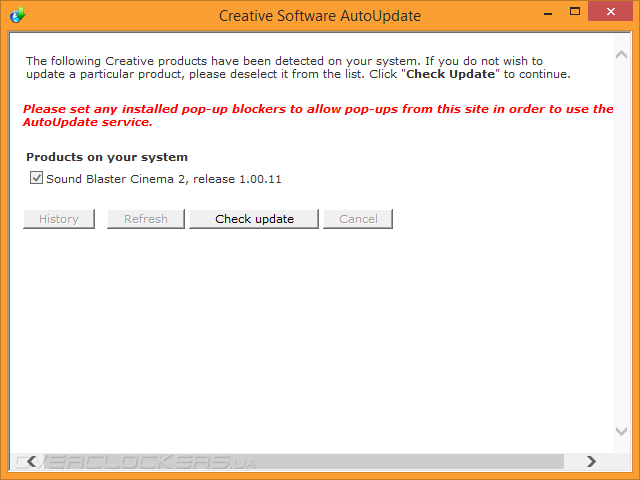

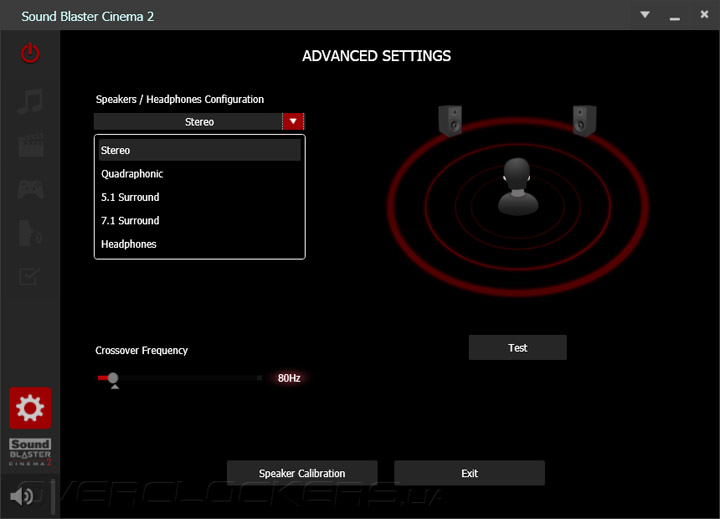

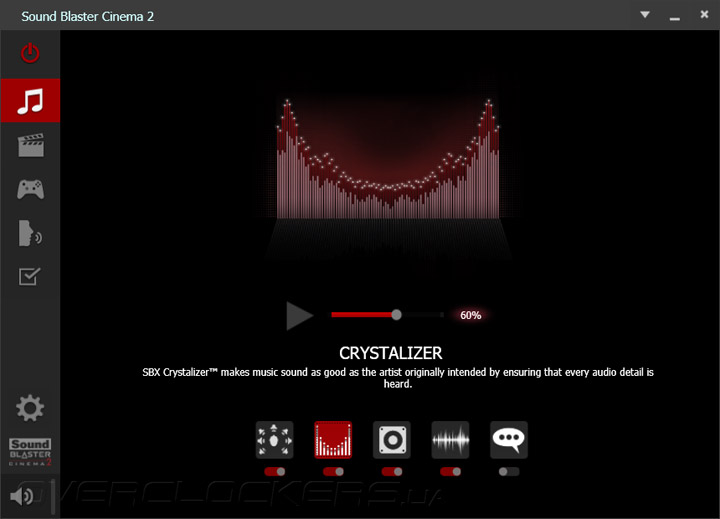

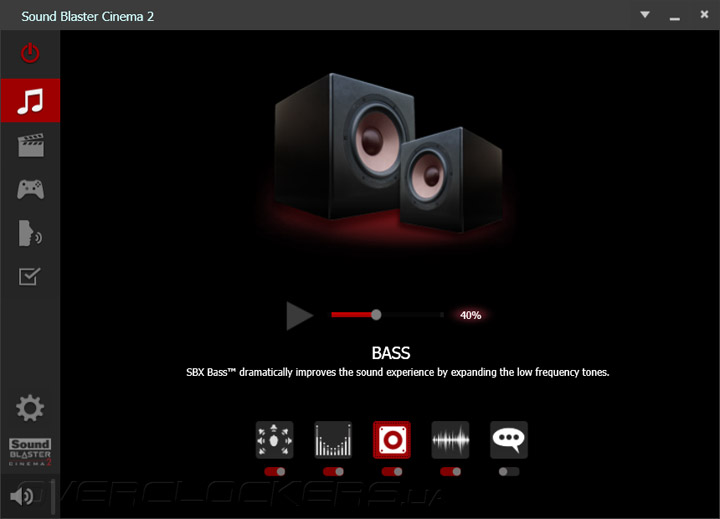

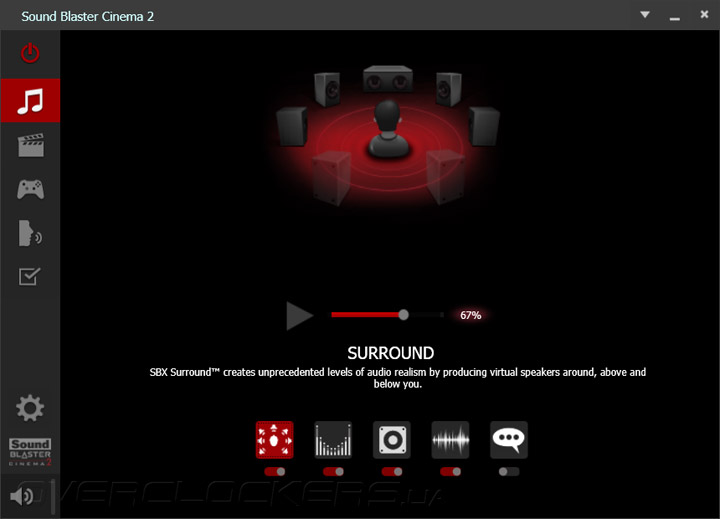

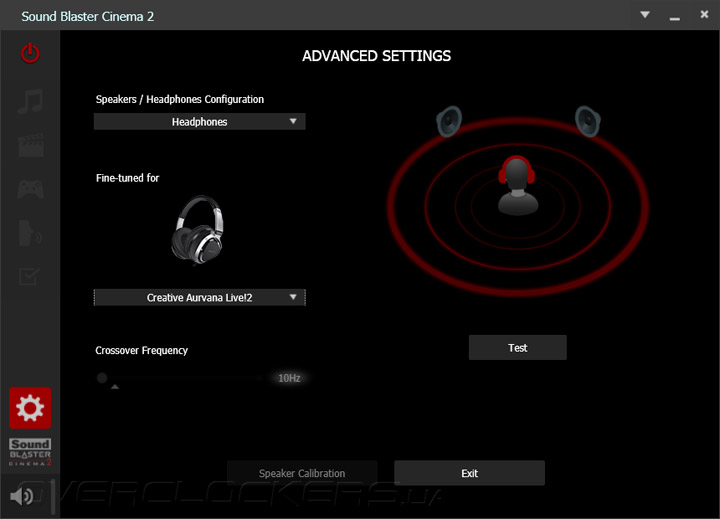

Подобные возможности реализованы в рамках Sound Blaster Cinema 2 от стороннего разработчика — Creative. Установленный продукт оказался версии 1.00.07, а модуль по обновлению посчитал его более свежим — 1.00.11, никаких других найдено не было.

MSI Z97A Gaming 6

MSI Z97A Gaming 6

На фоне предыдущей версии, встречающейся не раз в составе с «игровыми» материнскими платами, хочется отметить появление готовых профилей для нескольких моделей наушников, имеющих широкую известность, есть среди них и игровая гарнитура. Во всём остальном утилита переработана скорее в дизайнерском плане, чем в техническом. Как бы там ни было, использование механизмов разительным образом сказывается на восприятии материала. Эффект куда более очевиден, чем работа с Диспетчером Realtek у других, более простых материнских плат.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

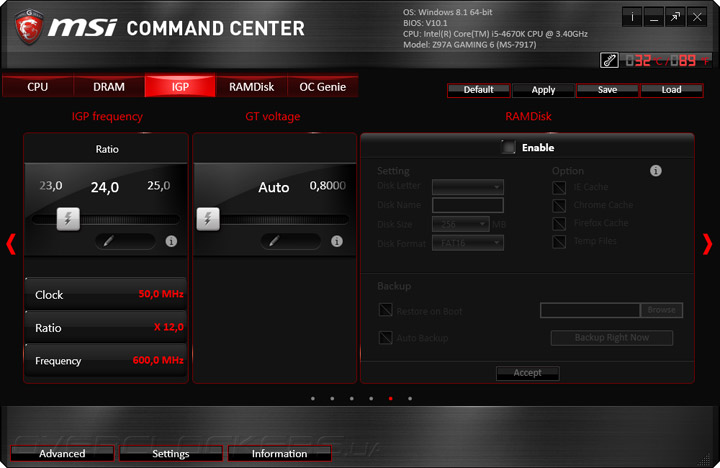

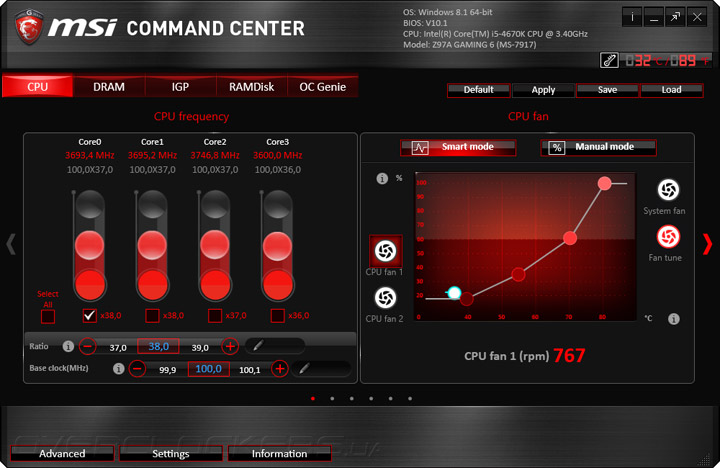

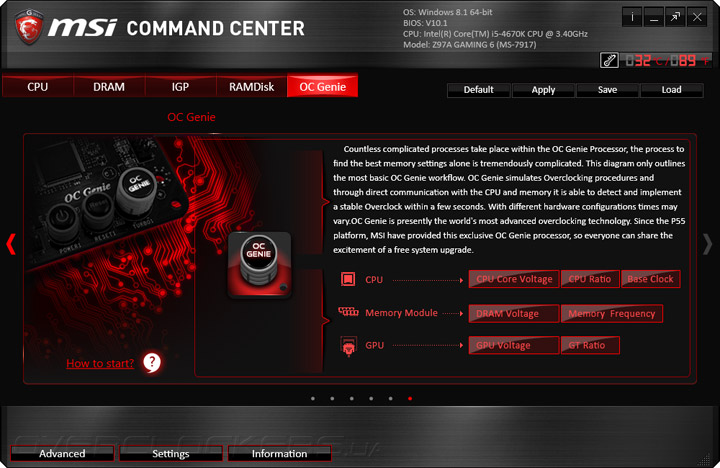

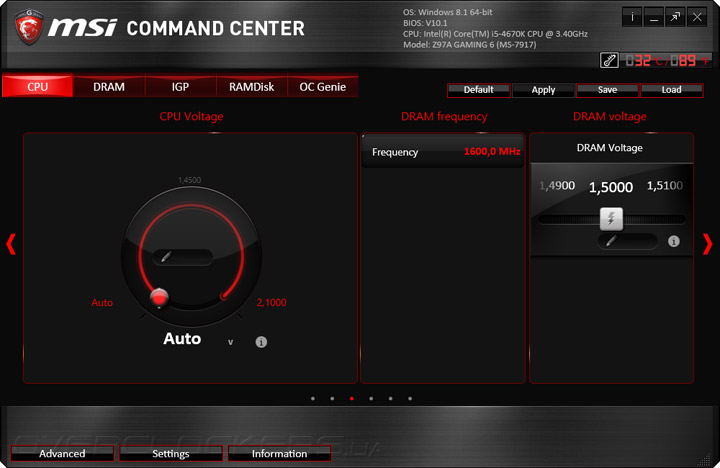

Конечно, без фирменного MSI Command Center испытуемая тоже не осталась. Возможности комплекса целиком опираются на состав UEFI. Здесь можно отметить имеющийся мастер по организации RAM-диска.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

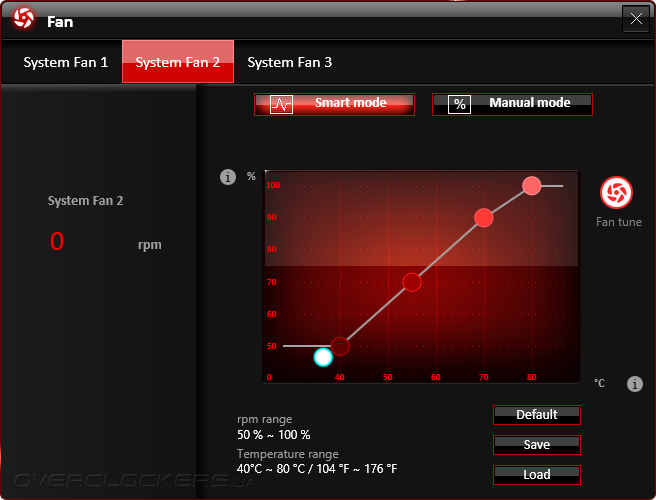

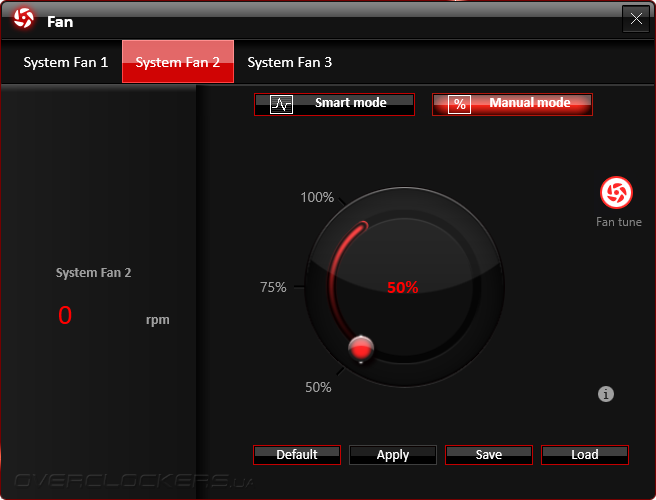

Компонент по работе с охладителями ничего нового в процесс настройки не привносит, как уже это отмечалось раньше, в обзоре UEFI.

MSI Z97A Gaming 6MSI Z97A Gaming 6

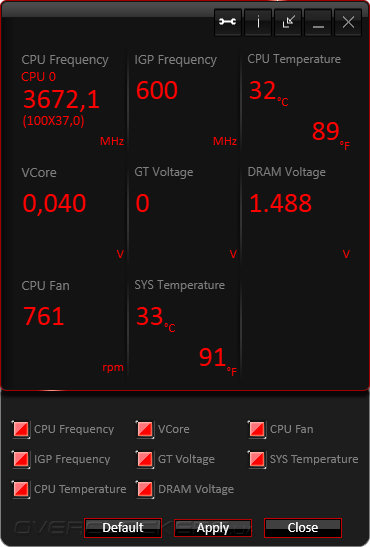

Окно можно минимизировать для наблюдения за небольшим числом параметров.

MSI Z97A Gaming 6

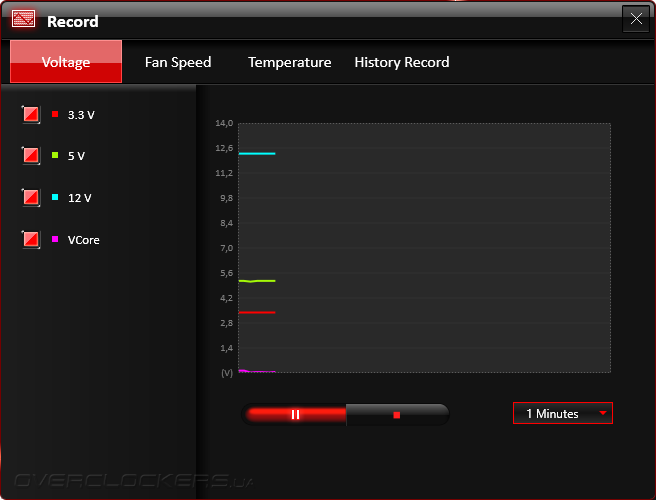

Для анализа можно попробовать воспользоваться модулем Record, но его возможности сильно ограничены.

MSI Z97A Gaming 6

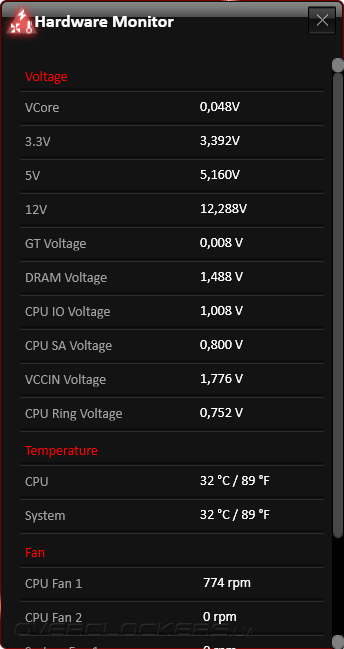

Расширить список значений позволит компонент Hardware Monitor, но сам Command Center при этом нельзя закрыть или даже свернуть. Удивительно, но странное отображение VCore повторил и замер значения на PCB вольтметром. Корректным число оказывается лишь при интенсивной нагрузке.

MSI Z97A Gaming 6MSI Z97A Gaming 6

Программное оснащение MSI Z97A Gaming 6 оказалось богатым, точно интереснее, чем у простых плат, пусть даже и основанных на таком же наборе системной логики. Осталось узнать, как она проявит себя в процессе разгона процессора и оперативной памяти.

Разгонный потенциал

Все испытания проводились с модифицированным Core i5-4670K, где штатный термоинтерфейс заменили на более эффективный «жидкий металл». Сперва изучался фирменный сценарий разгона системы. Запуск можно провести прямо из UEFI. Частота ЦП поднялась до 4 ГГц, кольцевая шина не разгонялась, для ОЗУ форсировался профиль XMP.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Инженеры компании предпочли зафиксировать множитель, поэтому в простое частота не понижается. Со стабильностью системы вопросов не было.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Самостоятельные испытания я начал с повышения опорной частоты. Стабильной система была при 190,1 МГц. Это высокий результат.

MSI Z97A Gaming 6MSI Z97A Gaming 6

В случае переразгона достаточно было инициировать «холодный» старт системы, а механизмы платы позволяли зайти UEFI и изменить настройки без их обнуления.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Без особых усилий максимальная отдача была получена в результате разгона от ЦП. Частота составила 4,7 ГГц, кольцевой шины — 4,4 ГГц. Для этого необходимо установить соответствующие напряжения на уровень 1,35 и 1,3 В, а входное повысить до 1,9 В.

MSI Z97A Gaming 6MSI Z97A Gaming 6

Плата слегка завышает важные напряжения, поэтому установленными в среде UEFI оказались 1,34 и 1,29 В. Найти необходимый профиль LLC тоже не было сложной задачей, весьма неплохо справился со своей ролью Enthusiastic (+100%). Разброс не составлял и 0,01 В, для большей безопасности я слегка завысил VCCIN — до 1,91 В. К слову, для ОЗУ напряжение оказалось немного заниженным, но несущественно. Все эти значения без проблем фиксируются утилитами, но я также удостоверился в их единстве с замеренными посредством вольтметра. И это, признаться, редкий и приятный случай.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

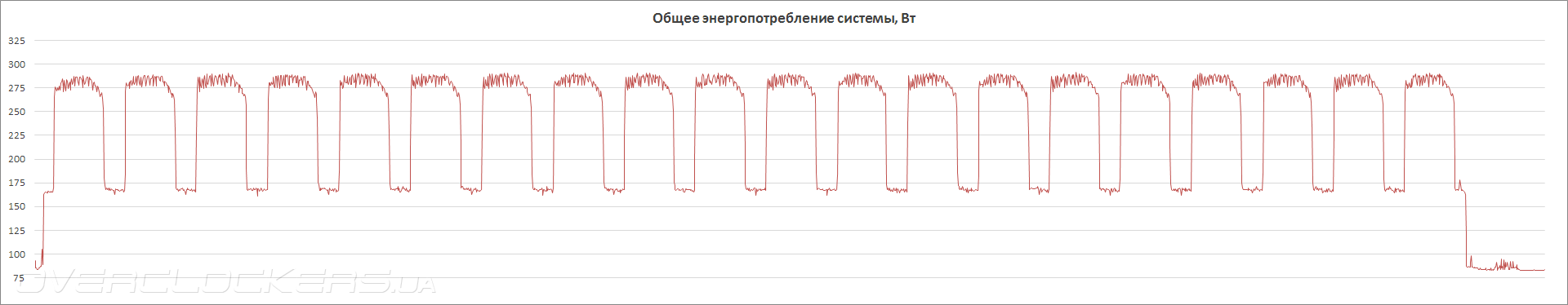

Температурный режим оказался хорошим. Наибольшей температурой, зафиксированной при тестировании, оказались 66 °C на плате, а один из радиаторов прогрелся максимум до 50 °C в верхней точке. Потребление энергии было весьма небольшим относительно оппонирующей продукции от других производителей, максимальным значение — 292 Вт, а в простое уровень понижался до 83 Вт.

MSI Z97A Gaming 6

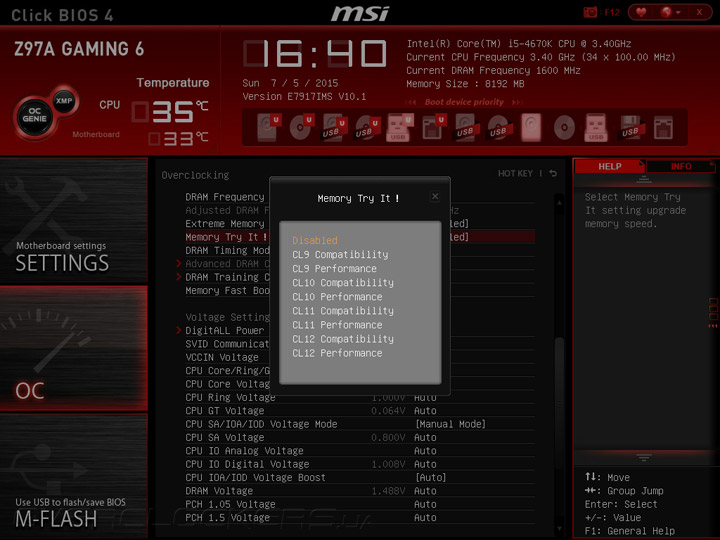

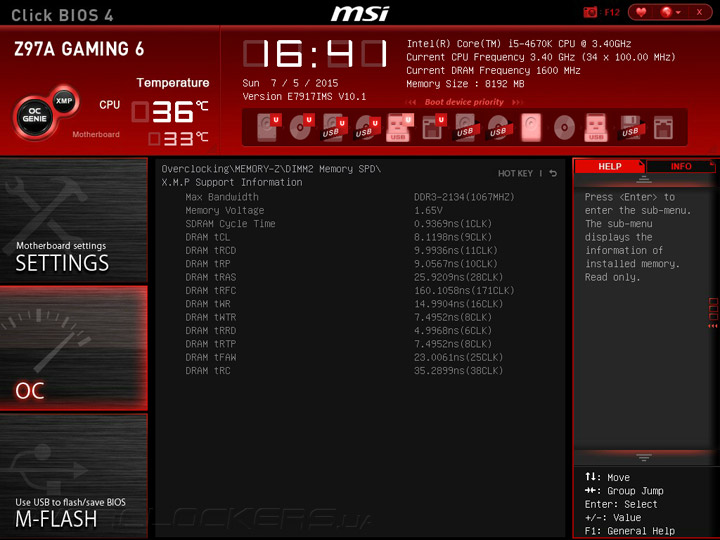

При разгоне оперативной памяти не удалость установить обычную конфигурацию задержек вида 11-13-12-30-1T. Такая особенность свойственна всем изделиям от MSI. При разгоне ОЗУ до 2666 МГц CR требуется послабить до 2Т для возможности запуска системы. Напряжение повышалось до 1,74 В (и ещё чуть выше самой платой), чего оказалось достаточно для стабильной работы.

MSI Z97A Gaming 6

MSI Z97A Gaming 6MSI Z97A Gaming 6

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Все разгонные мероприятия прошли успешно. Не сказать, что Z97A Gaming 6 обладает интересными профилями, которые помогут неопытным оверклокерам, зато для более пытливых весь процесс настройки не будет ничем отягощён. Устройство ведёт себя предсказуемо, позволяя добиться высокого результата при хорошем тепловом режиме в области VRM.


Тестирование интерфейса USB 3.1

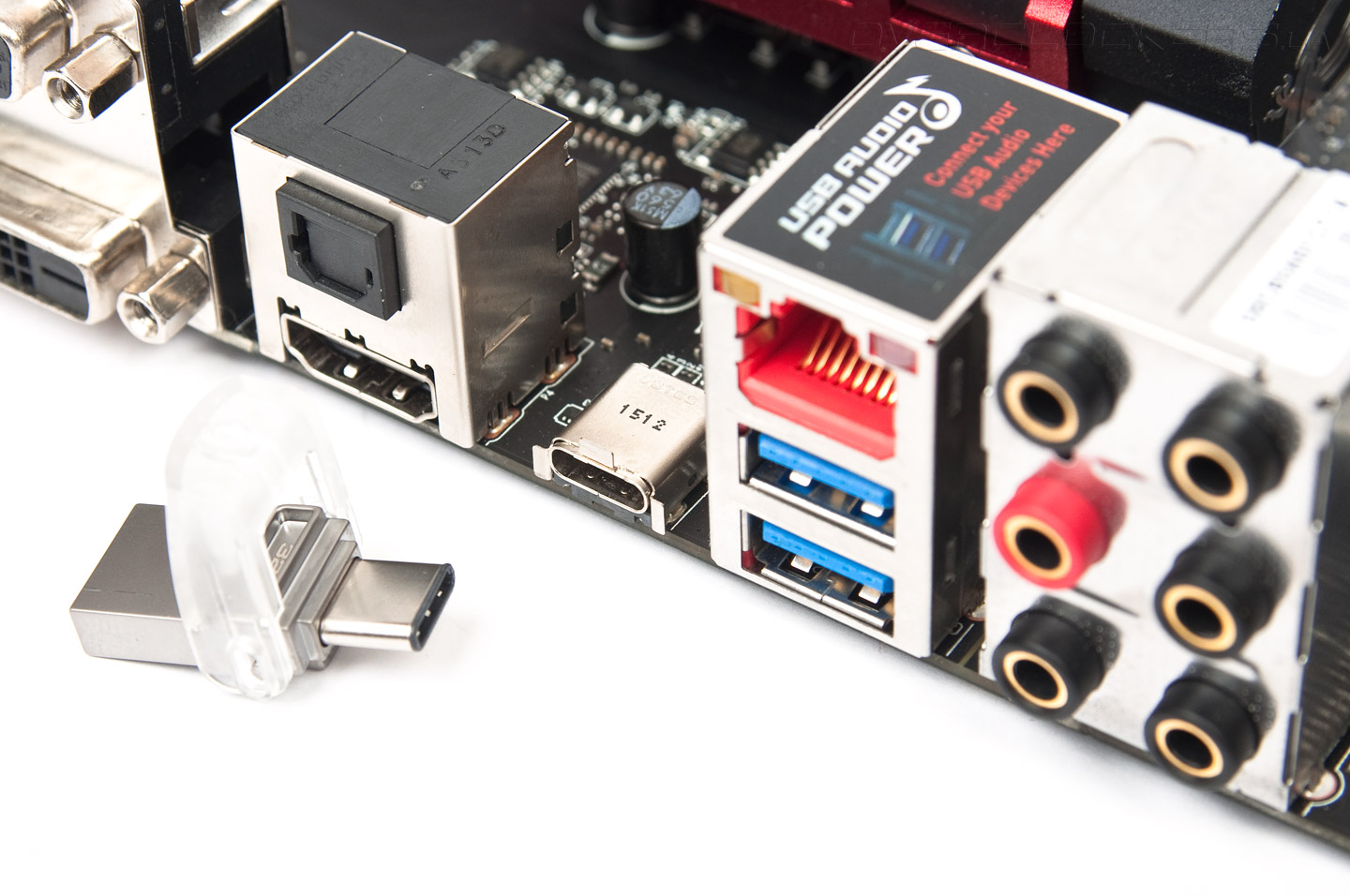

Для реализации нового гнезда Type-C интерфейса USB 3.1 использовали контроллер ASM1142. В системе успешно были установлены драйверы прямо с диска. Мы решили проверить, станет ли эксплуатация такой же беспроблемной. А быть может, новое поколение уже сегодня позволит добиться более высоких скоростей от внешних накопителей, ведь именно такая целевая задача у всех новых ревизий. В будущем, очевидно, разработчики такого типа гнезда представляют всеобщий переход на его использование, но на данный момент мы ограничимся тестированием накопителя Kingston DataTraveler microDuo 3C.

MSI Z97A Gaming 6

Конструкторы реализовали сразу две вилки для двух поклонений — 3.0 и 3.1. Не стоит забывать и о обратной совместимости с привычным USB 2.0, то есть такое устройство является универсальным по своей сути. Исходя из VID (0951) и PID (1666) устройства, можно констатировать факт использования в роли контроллера модель PS2307 от Phison. На сайте производителя такой нет, но по всей видимости, это PS2251-07, где реализована полноценная поддержка USB 3.0.

MSI Z97A Gaming 6

Результаты оказались интересными. Кроха вышла весьма проворной.

MSI Z97A Gaming 6

Но куда удивительнее её поведение при использовании USB 3.1 — скорость линейной записи с формированием очереди увеличилась вдвое.

MSI Z97A Gaming 6

Объективные выводы, не видя изнутри её конструкции, делать сложно. Но цель тестирования была немного другой. Как оказалось, в составе Z97A Gaming 6 находится вполне работоспособный, готовый к эксплуатации интерфейс USB 3.1, демонстрирующие хорошие, даже лучшие, в нашем конкретном случае, результаты в сравнении с уже привычным USB 3.0.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z97A Gaming 6 V10.1 5.20.3469 4.1.633-x64 2.3.293 1.5.915
ASUS H81-Gamer 0505 5.20.3449 4.1.633-x64 2.3.293 1.5.915
Gigabyte GA-Z97X-SLI F8 5.20.3435 4.1.633-x64 2.3.293 1.5.893
ASUS Z97M-Plus 2801 5.20.3423 4.1.633-x64 2.3.293 1.5.893
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

При активации XMP модель работы процессора изменяется так, что при любом типе нагрузки частота составляет 3,8 ГГц. Подобным характером обладают практически все современные материнские платы на базе Intel Z97.

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

Подсистема памяти функционирует надлежащим образом.

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

Неожиданно испытуемая отстала во время тестирования с привлечением MS Office, тогда как с Fire Strike никаких проблем не было. Тест многократно перепроверялся, но результат был стабильно низким.

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

В играх производительность системы оказалась на достойном уровне. Возможно, в пакет MS Office были внесены некие изменения, снизившие общее итоговое быстродействие. Об этом можно будет судить лишь увидев результат от ещё одной платы.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

MSI Z97A Gaming 6

Продукт сочетает в себе высокое быстродействие с характерным уровнем потребляемой энергии, но при этом в простое демонстрирует отличную энергоэффективность. Следует помнить о подсветке, а ещё я обнаружил совершенно лишнее повышение VCCIN до 1,9 В при активации XMP. Отказ от этой пары составляющих позволит снизить уровень до отметок 75–179 Вт, то есть можно будет сэкономить ещё шесть ватт. Это действительно отличный показатель.


Вывод

Не зря специалисты компании MSI за основу рассмотренной Z97A Gaming 6 взяли крепкую Z97 Gaming 5. В результате продукт получился сбалансированным по цене и обладающим широкими эксплуатационными возможностями. Здесь присутствуют все современные типы интерфейсов, доступна опция организации конфигурации из нескольких видеокарт, вместе с этим разгонные возможности широки, позволяющие добиться максимального результата от мощного процессора. Вместе с этим хочется отметить высокую энергоэффективность изделия и разумные температуры компонентов.

Недостатки тоже можно обнаружить, если хорошо их поискать. Всего два SATA-кабеля выглядят по меньшей мере странно, также можно припомнить неуверенное выступление в одном из заданий PCMark 8. Впрочем, в игровых приложениях никаких замечаний не возникло.

Что ещё отличает продукт от аналогичных на рынке, так это программное сопровождение. К уже почти привычному сетевому адаптеру Killer с комплектным ПО добавлен полугодовой купон для организации стриминга. Звуковая система имеет не только интересную аппаратную организацию, где кроме подсветки используются два ОУ и возможность подачи независимого питания. Дополнение состоит из программного комплекса от Creative — Sound Blaster Cinema 2. Его использование разительно сказывается на звуковой картине, в том числе позаботились о наушниках и игровых гарнитурах.

Немного расстроенными могут быть пользователи со стажем, не нашедшие здесь гнезда PCI или, того хуже, LPT. Для их запросов рынок способен предоставить изделия с соответствующим уклоном. Z97A Gaming 6 без учёта таких отголосков из прошлого способна удовлетворить нужды современного мультимедийного ПК на годы вперёд.

MSI Z97A Gaming 6 Выбор редакции: лучшее качество

Обсудить в форуме (комментариев: 7)

Последние обзоры:

Как же магична в своей красоте тишина...
