Обзор материнской платы MSI Z97A Gaming 6 с интерфейсом USB 3.1 Type-C

Разгонный потенциал

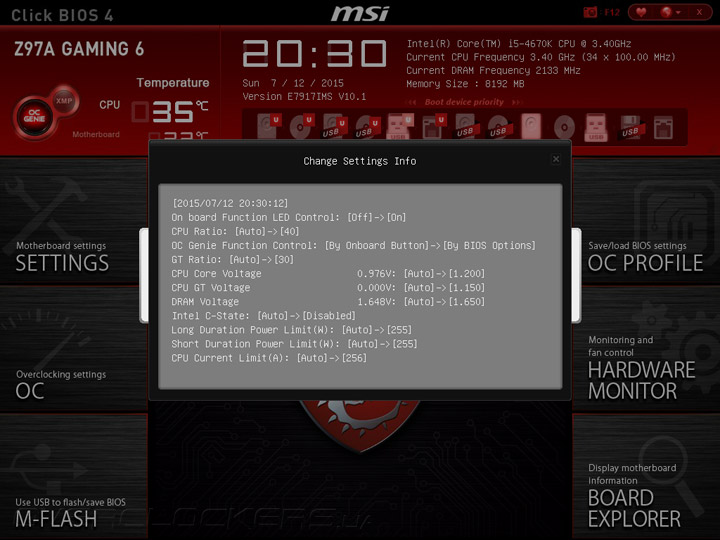

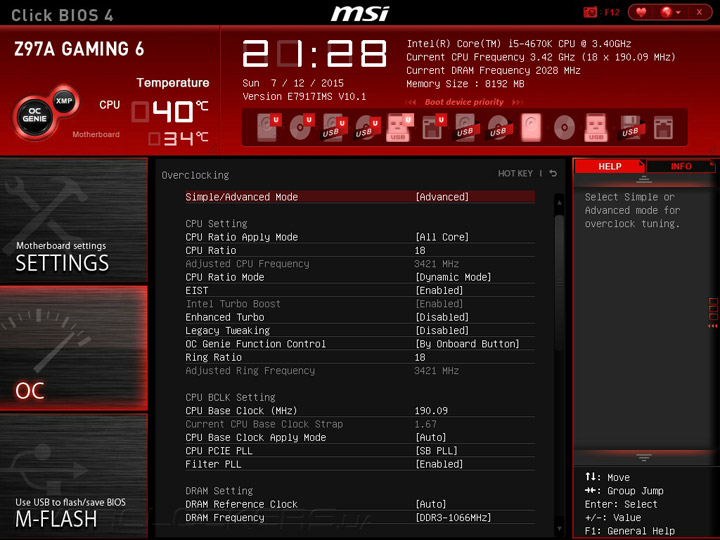

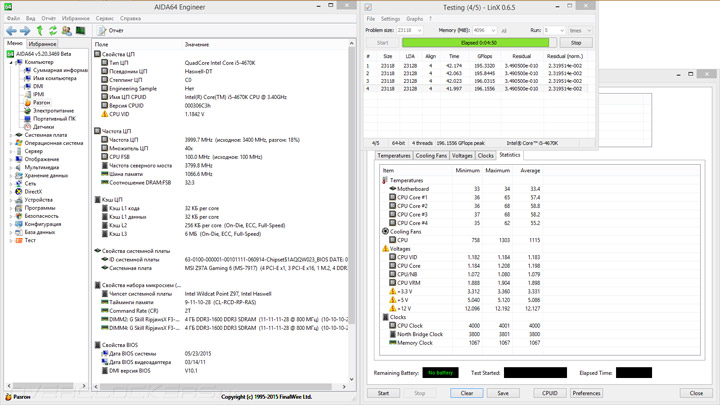

Все испытания проводились с модифицированным Core i5-4670K, где штатный термоинтерфейс заменили на более эффективный «жидкий металл». Сперва изучался фирменный сценарий разгона системы. Запуск можно провести прямо из UEFI. Частота ЦП поднялась до 4 ГГц, кольцевая шина не разгонялась, для ОЗУ форсировался профиль XMP.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Инженеры компании предпочли зафиксировать множитель, поэтому в простое частота не понижается. Со стабильностью системы вопросов не было.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

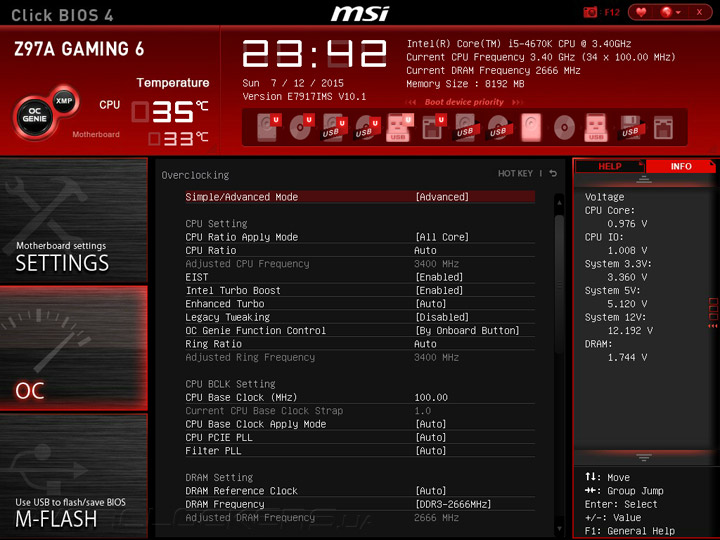

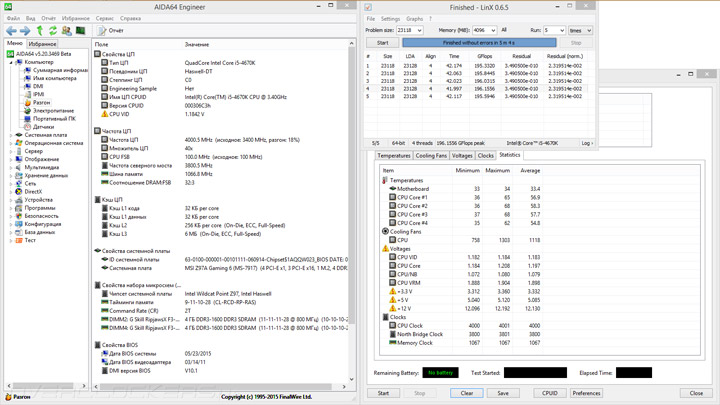

Самостоятельные испытания я начал с повышения опорной частоты. Стабильной система была при 190,1 МГц. Это высокий результат.

MSI Z97A Gaming 6MSI Z97A Gaming 6

В случае переразгона достаточно было инициировать «холодный» старт системы, а механизмы платы позволяли зайти UEFI и изменить настройки без их обнуления.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

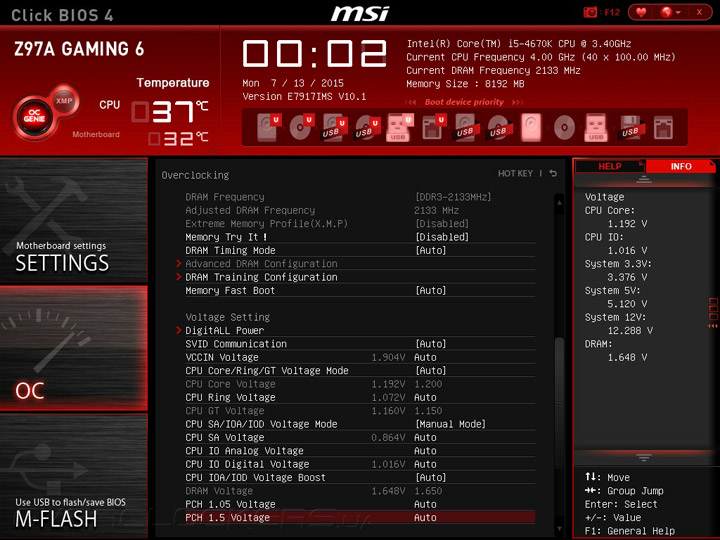

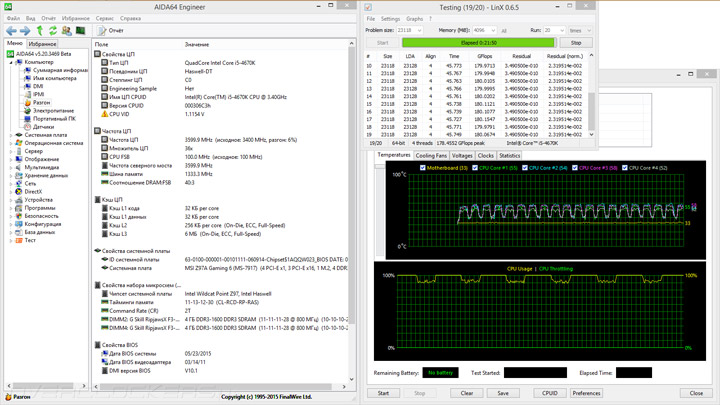

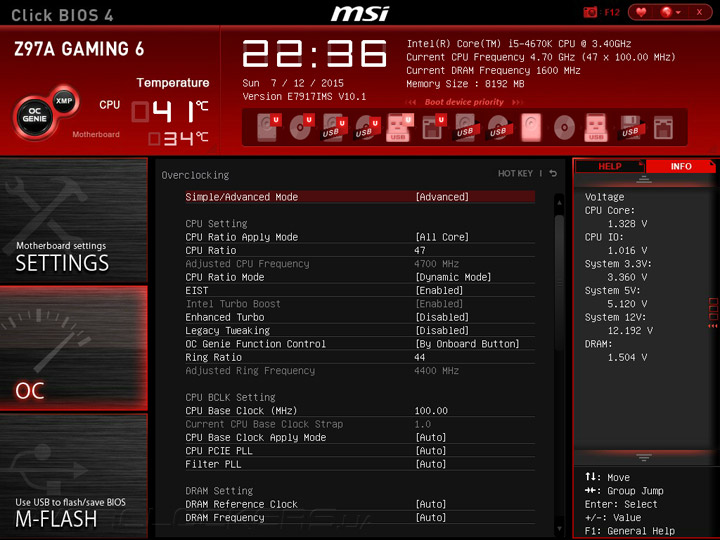

Без особых усилий максимальная отдача была получена в результате разгона от ЦП. Частота составила 4,7 ГГц, кольцевой шины — 4,4 ГГц. Для этого необходимо установить соответствующие напряжения на уровень 1,35 и 1,3 В, а входное повысить до 1,9 В.

MSI Z97A Gaming 6MSI Z97A Gaming 6

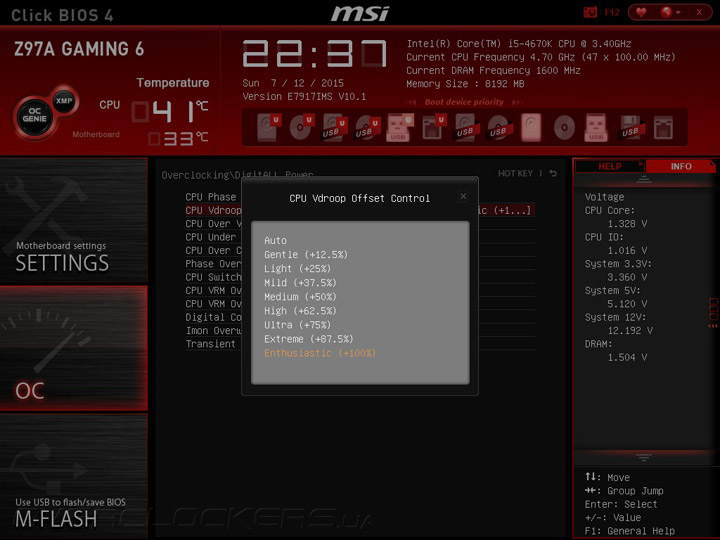

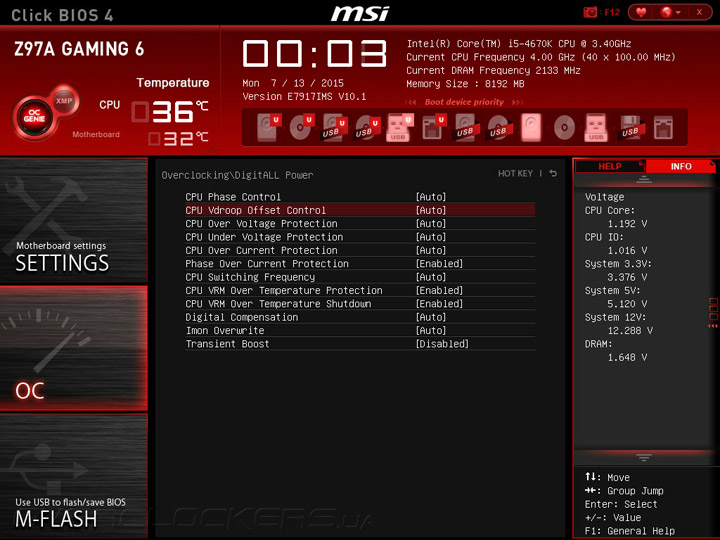

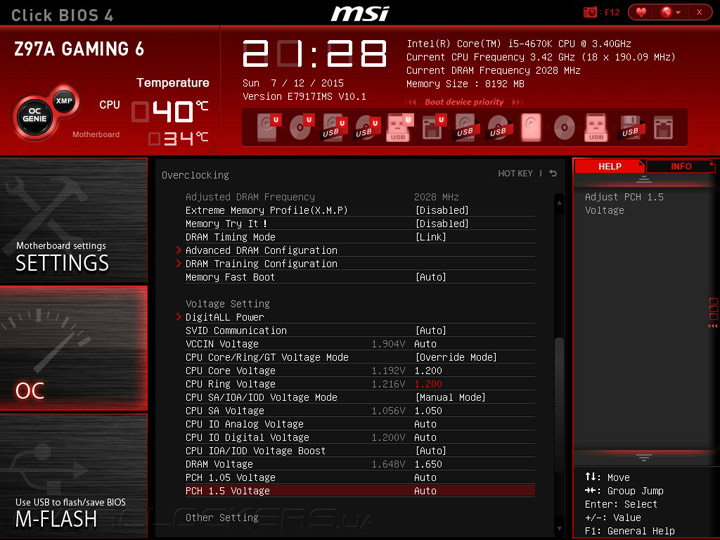

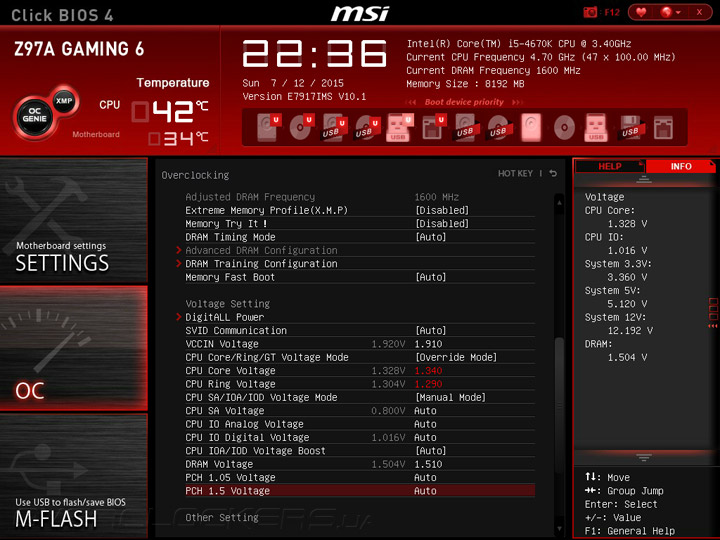

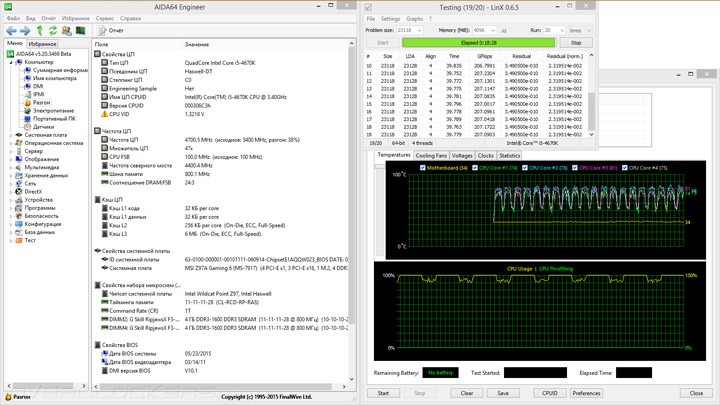

Плата слегка завышает важные напряжения, поэтому установленными в среде UEFI оказались 1,34 и 1,29 В. Найти необходимый профиль LLC тоже не было сложной задачей, весьма неплохо справился со своей ролью Enthusiastic (+100%). Разброс не составлял и 0,01 В, для большей безопасности я слегка завысил VCCIN — до 1,91 В. К слову, для ОЗУ напряжение оказалось немного заниженным, но несущественно. Все эти значения без проблем фиксируются утилитами, но я также удостоверился в их единстве с замеренными посредством вольтметра. И это, признаться, редкий и приятный случай.

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Температурный режим оказался хорошим. Наибольшей температурой, зафиксированной при тестировании, оказались 66 °C на плате, а один из радиаторов прогрелся максимум до 50 °C в верхней точке. Потребление энергии было весьма небольшим относительно оппонирующей продукции от других производителей, максимальным значение — 292 Вт, а в простое уровень понижался до 83 Вт.

MSI Z97A Gaming 6

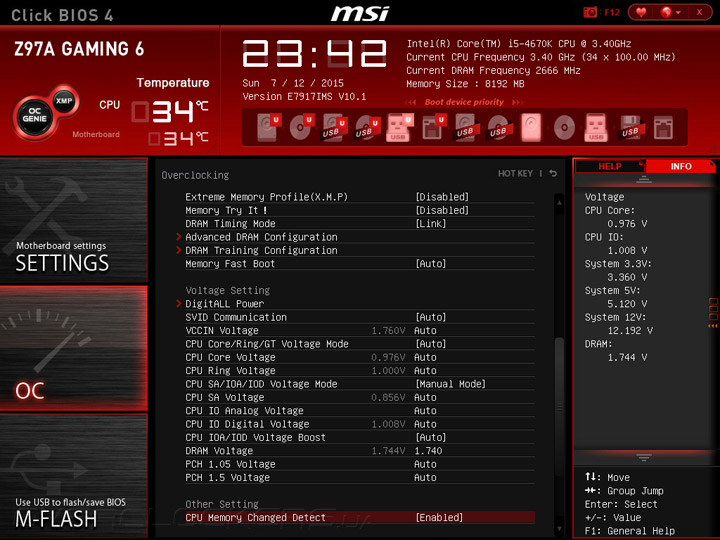

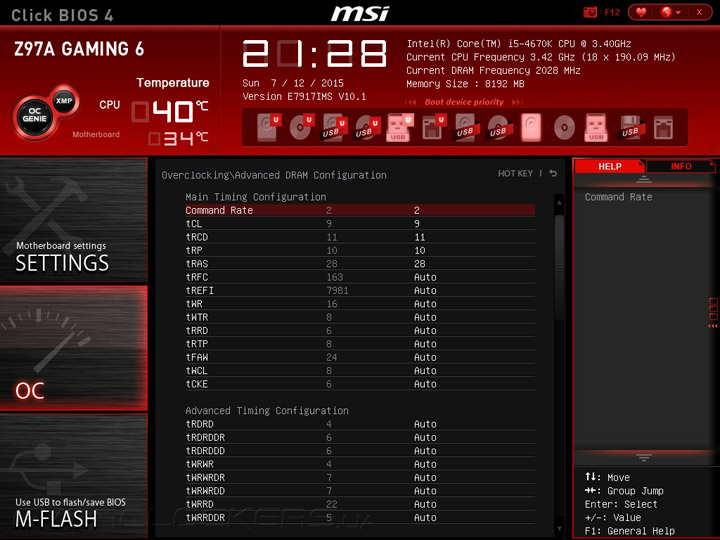

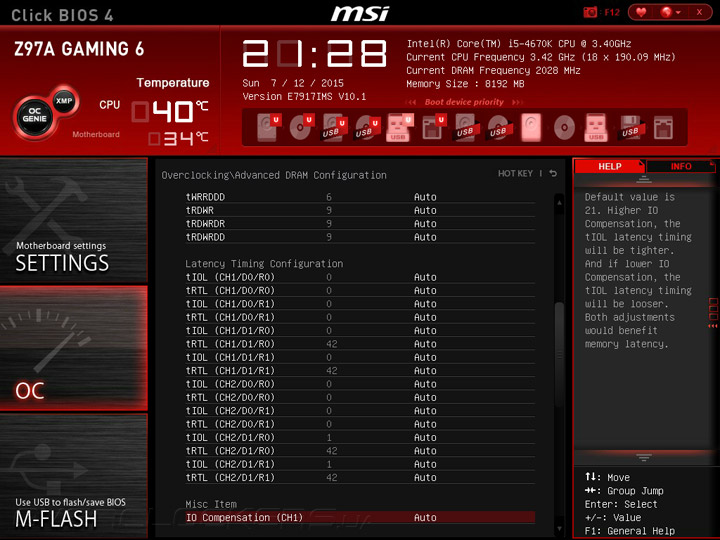

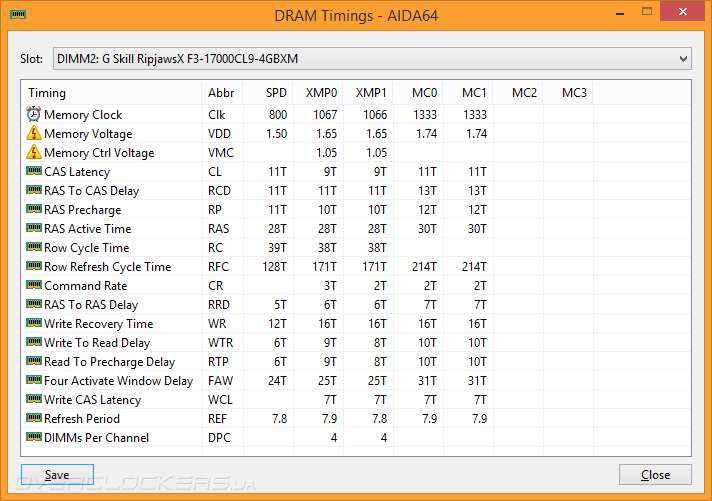

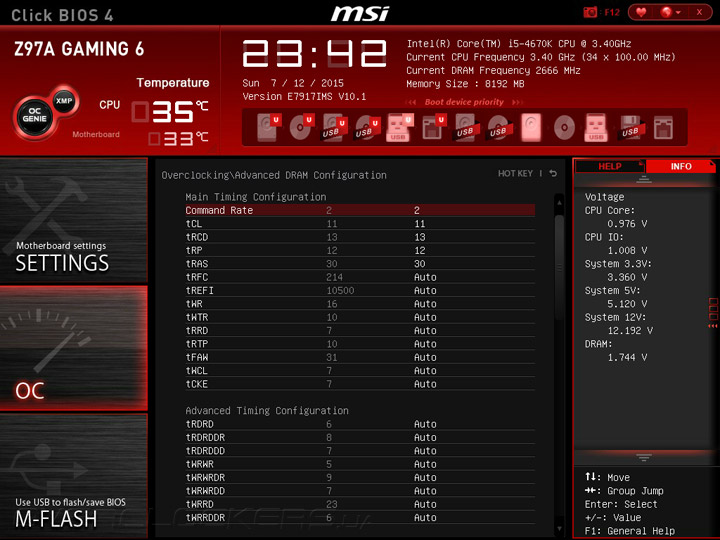

При разгоне оперативной памяти не удалость установить обычную конфигурацию задержек вида 11-13-12-30-1T. Такая особенность свойственна всем изделиям от MSI. При разгоне ОЗУ до 2666 МГц CR требуется послабить до 2Т для возможности запуска системы. Напряжение повышалось до 1,74 В (и ещё чуть выше самой платой), чего оказалось достаточно для стабильной работы.

MSI Z97A Gaming 6

MSI Z97A Gaming 6MSI Z97A Gaming 6

MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6MSI Z97A Gaming 6

Все разгонные мероприятия прошли успешно. Не сказать, что Z97A Gaming 6 обладает интересными профилями, которые помогут неопытным оверклокерам, зато для более пытливых весь процесс настройки не будет ничем отягощён. Устройство ведёт себя предсказуемо, позволяя добиться высокого результата при хорошем тепловом режиме в области VRM.


Тестирование интерфейса USB 3.1

Для реализации нового гнезда Type-C интерфейса USB 3.1 использовали контроллер ASM1142. В системе успешно были установлены драйверы прямо с диска. Мы решили проверить, станет ли эксплуатация такой же беспроблемной. А быть может, новое поколение уже сегодня позволит добиться более высоких скоростей от внешних накопителей, ведь именно такая целевая задача у всех новых ревизий. В будущем, очевидно, разработчики такого типа гнезда представляют всеобщий переход на его использование, но на данный момент мы ограничимся тестированием накопителя Kingston DataTraveler microDuo 3C.

MSI Z97A Gaming 6

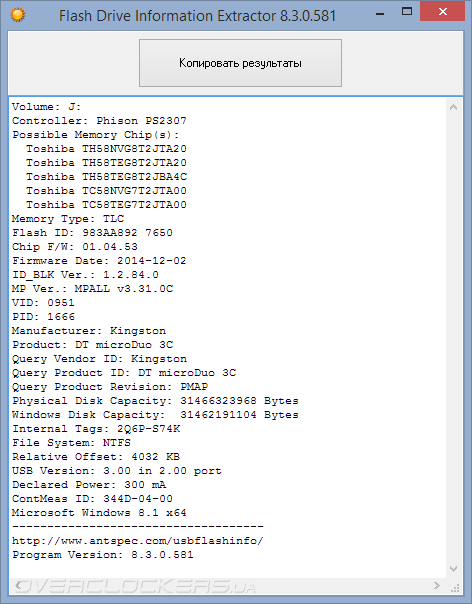

Конструкторы реализовали сразу две вилки для двух поклонений — 3.0 и 3.1. Не стоит забывать и о обратной совместимости с привычным USB 2.0, то есть такое устройство является универсальным по своей сути. Исходя из VID (0951) и PID (1666) устройства, можно констатировать факт использования в роли контроллера модель PS2307 от Phison. На сайте производителя такой нет, но по всей видимости, это PS2251-07, где реализована полноценная поддержка USB 3.0.

MSI Z97A Gaming 6

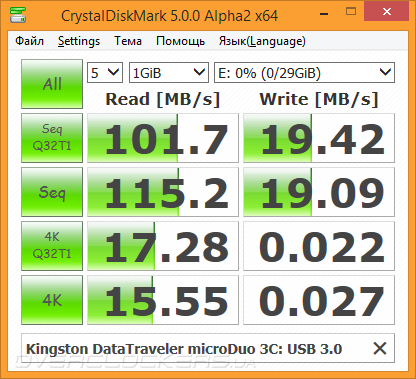

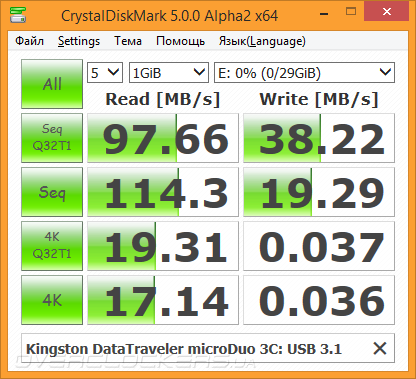

Результаты оказались интересными. Кроха вышла весьма проворной.

MSI Z97A Gaming 6

Но куда удивительнее её поведение при использовании USB 3.1 — скорость линейной записи с формированием очереди увеличилась вдвое.

MSI Z97A Gaming 6

Объективные выводы, не видя изнутри её конструкции, делать сложно. Но цель тестирования была немного другой. Как оказалось, в составе Z97A Gaming 6 находится вполне работоспособный, готовый к эксплуатации интерфейс USB 3.1, демонстрирующие хорошие, даже лучшие, в нашем конкретном случае, результаты в сравнении с уже привычным USB 3.0.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z97A Gaming 6 V10.1 5.20.3469 4.1.633-x64 2.3.293 1.5.915
ASUS H81-Gamer 0505 5.20.3449 4.1.633-x64 2.3.293 1.5.915
Gigabyte GA-Z97X-SLI F8 5.20.3435 4.1.633-x64 2.3.293 1.5.893
ASUS Z97M-Plus 2801 5.20.3423 4.1.633-x64 2.3.293 1.5.893
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

При активации XMP модель работы процессора изменяется так, что при любом типе нагрузки частота составляет 3,8 ГГц. Подобным характером обладают практически все современные материнские платы на базе Intel Z97.

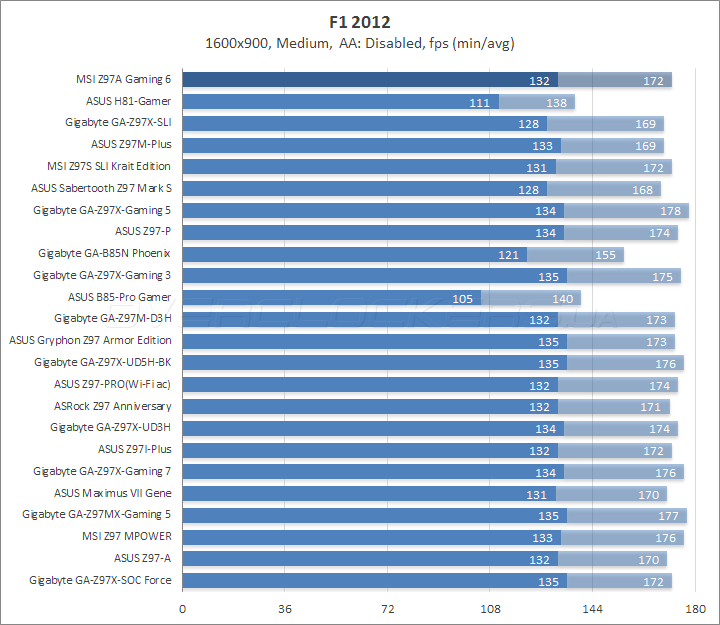

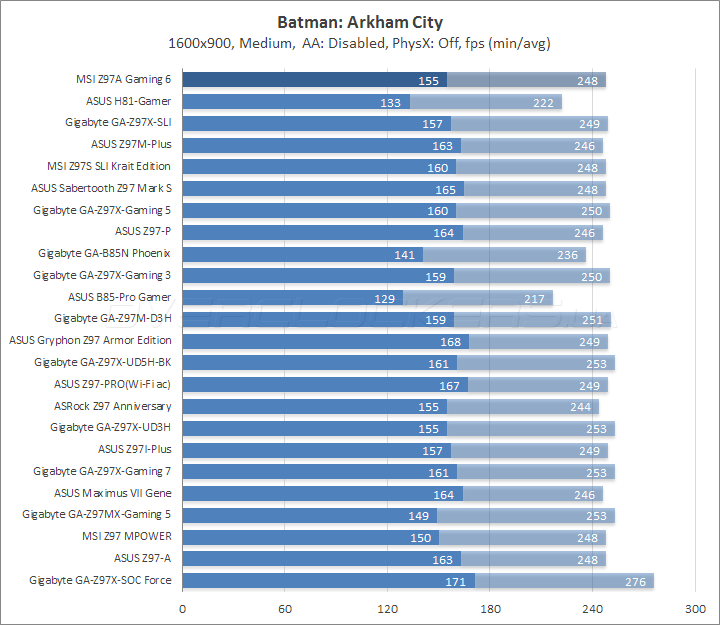

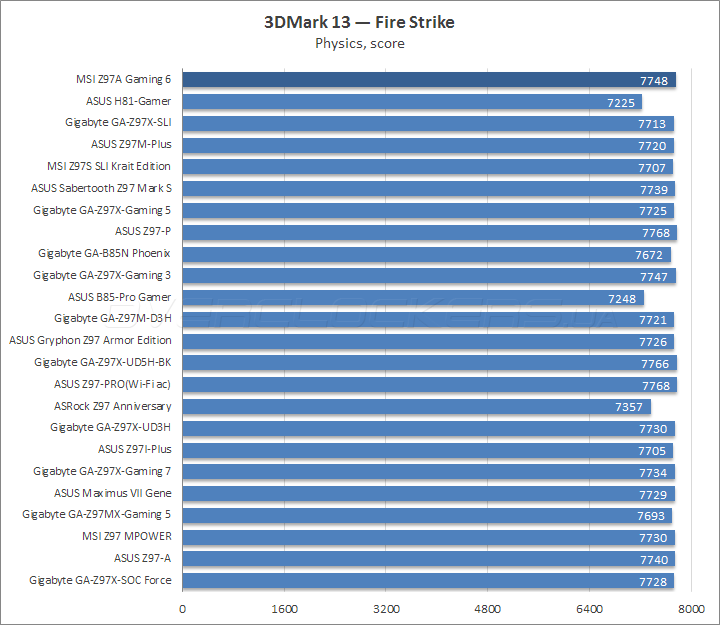

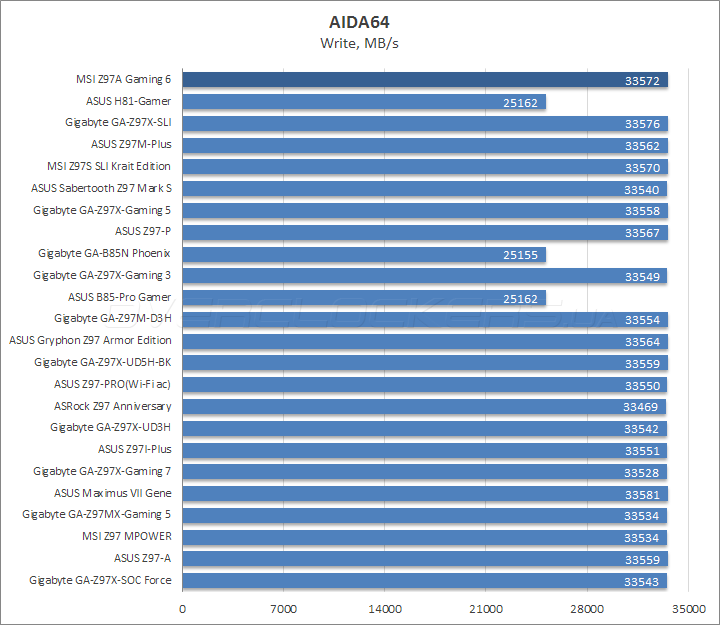

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

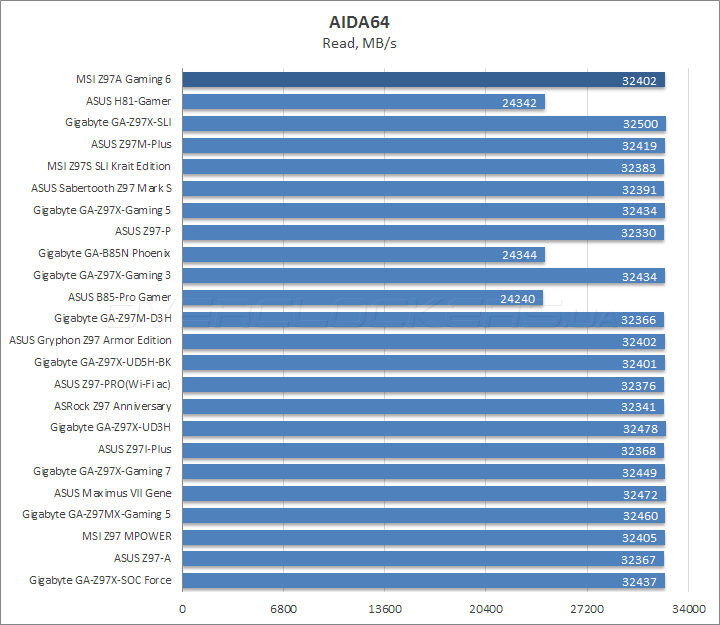

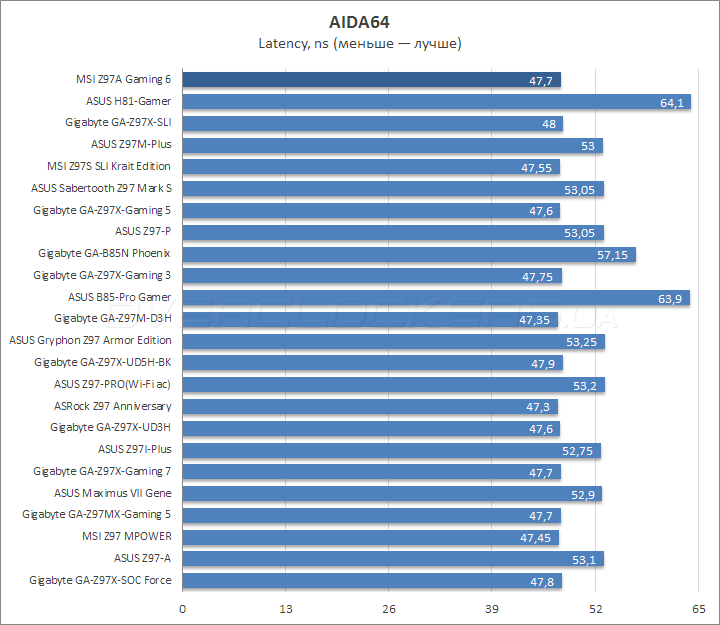

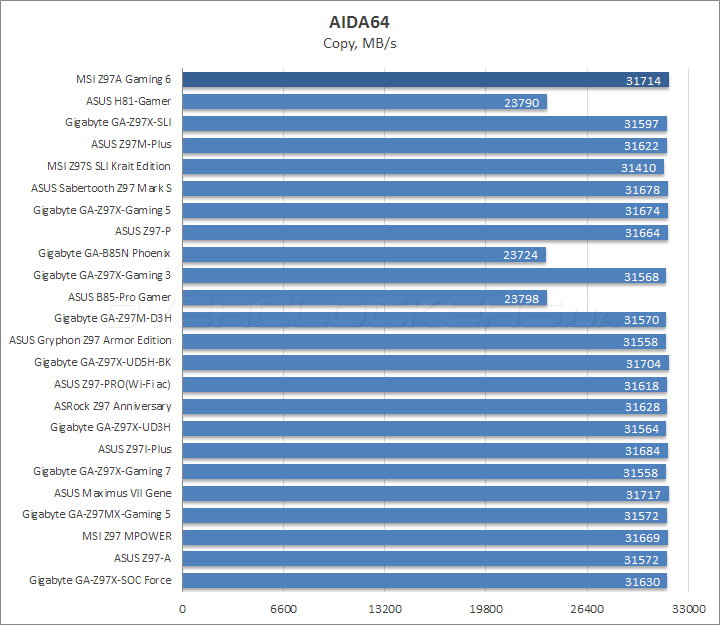

Подсистема памяти функционирует надлежащим образом.

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

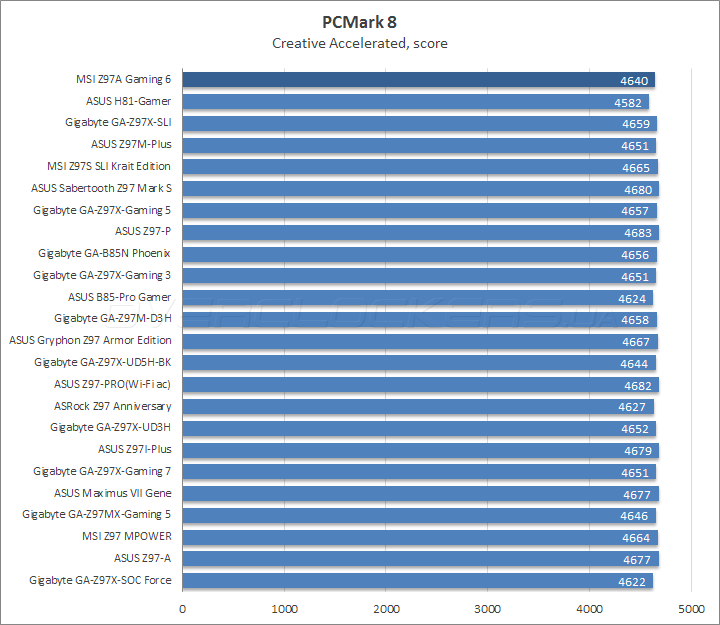

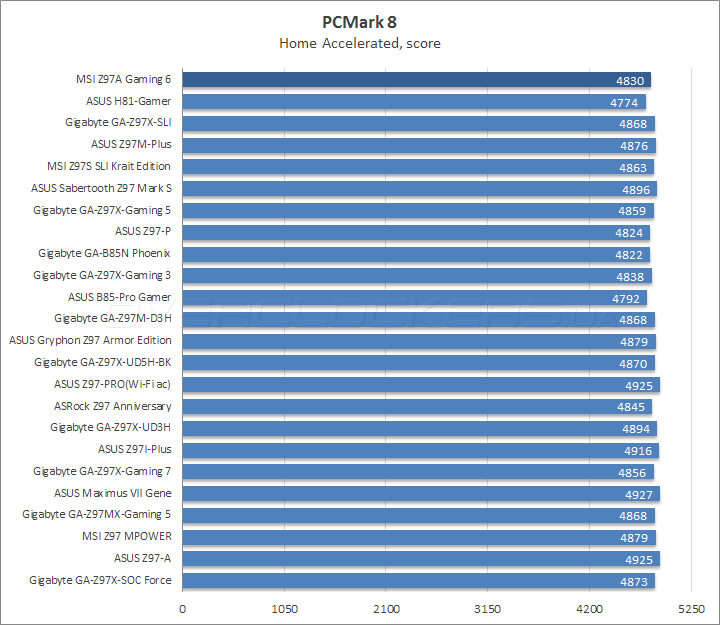

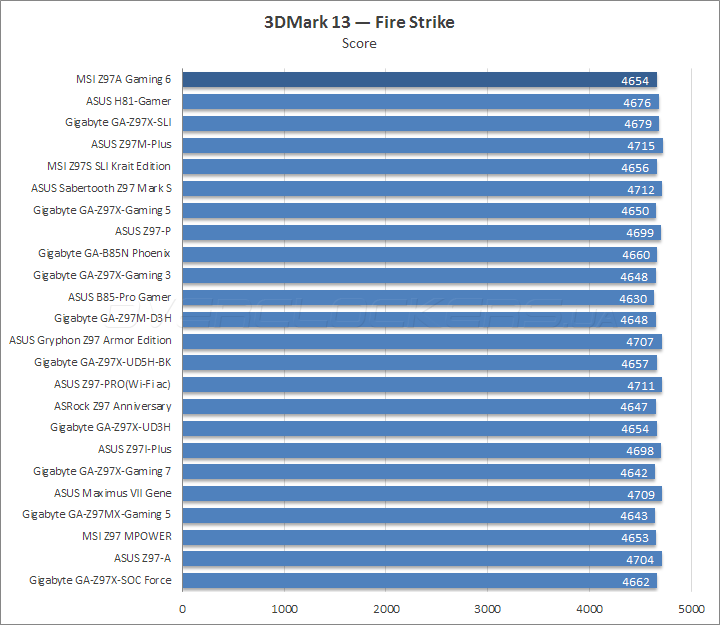

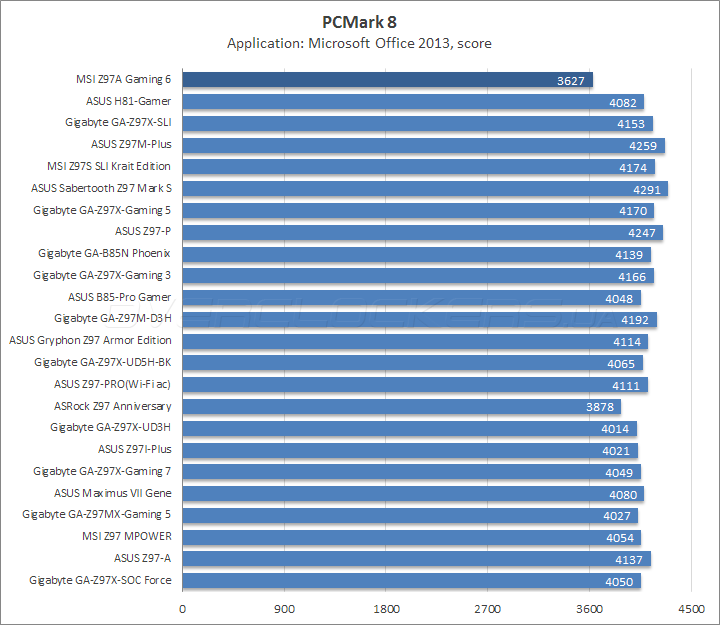

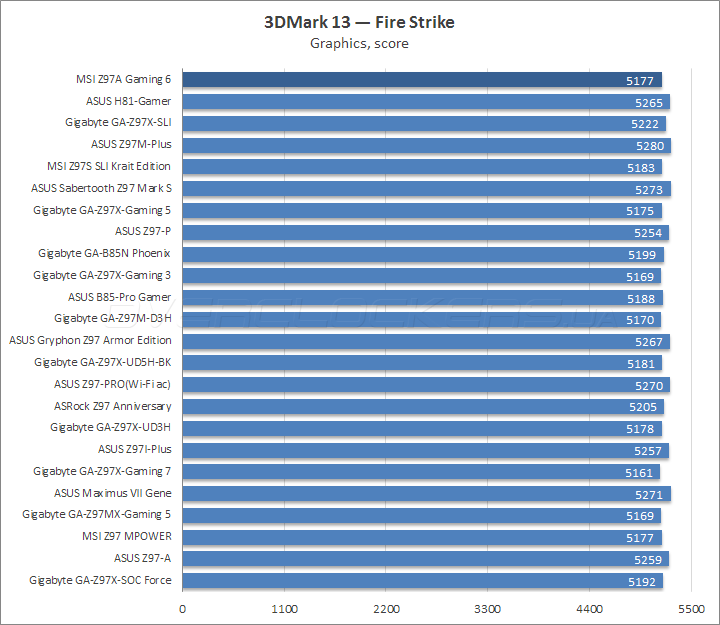

Неожиданно испытуемая отстала во время тестирования с привлечением MS Office, тогда как с Fire Strike никаких проблем не было. Тест многократно перепроверялся, но результат был стабильно низким.

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

MSI Z97A Gaming 6

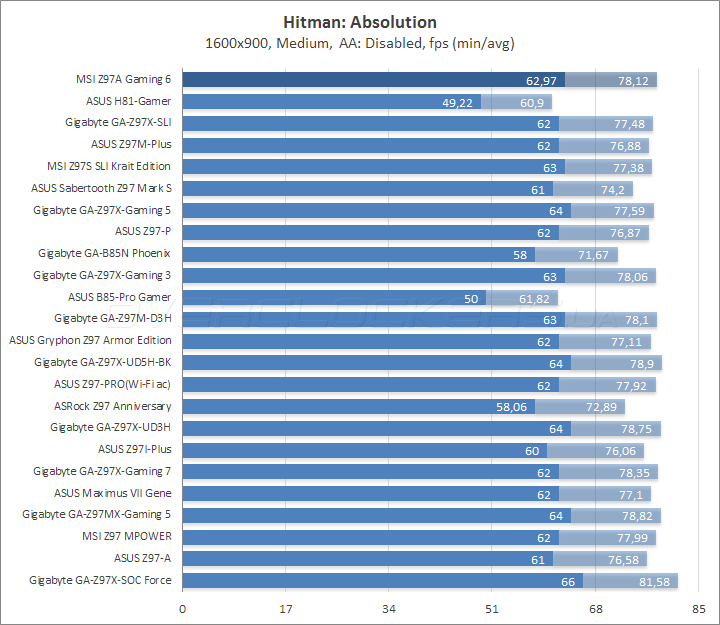

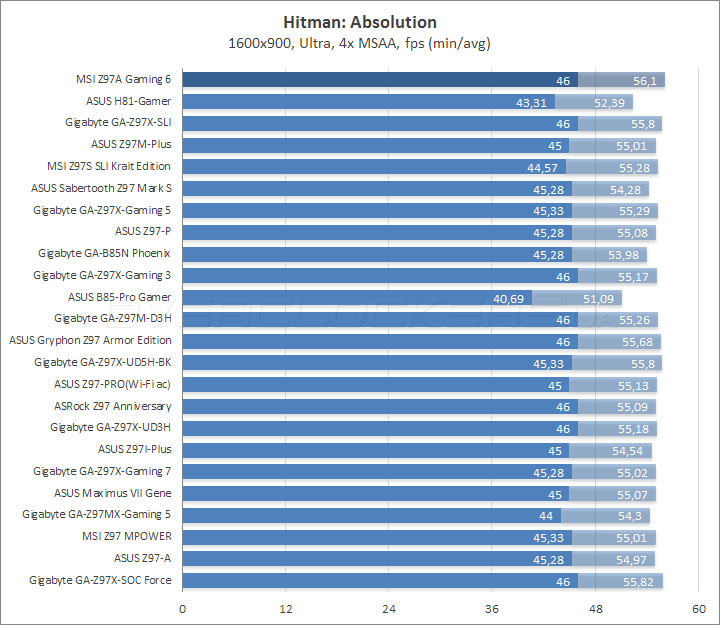

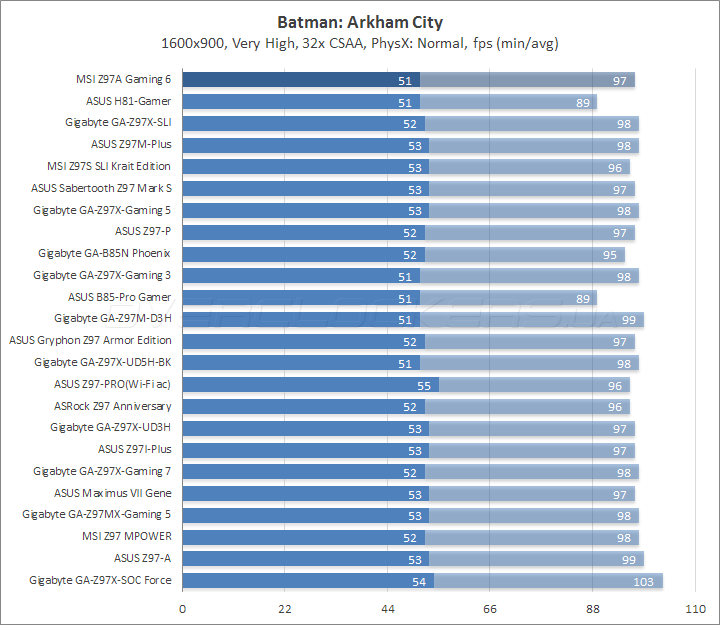

В играх производительность системы оказалась на достойном уровне. Возможно, в пакет MS Office были внесены некие изменения, снизившие общее итоговое быстродействие. Об этом можно будет судить лишь увидев результат от ещё одной платы.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

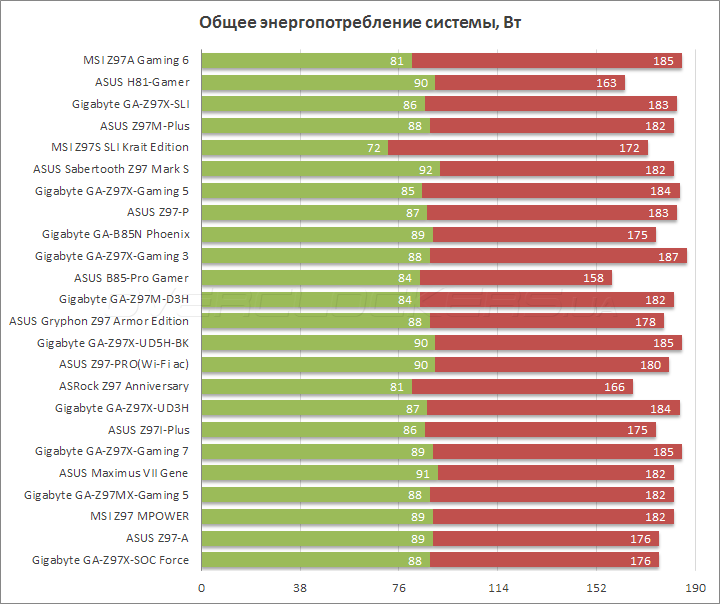

MSI Z97A Gaming 6

Продукт сочетает в себе высокое быстродействие с характерным уровнем потребляемой энергии, но при этом в простое демонстрирует отличную энергоэффективность. Следует помнить о подсветке, а ещё я обнаружил совершенно лишнее повышение VCCIN до 1,9 В при активации XMP. Отказ от этой пары составляющих позволит снизить уровень до отметок 75–179 Вт, то есть можно будет сэкономить ещё шесть ватт. Это действительно отличный показатель.


Вывод

Не зря специалисты компании MSI за основу рассмотренной Z97A Gaming 6 взяли крепкую Z97 Gaming 5. В результате продукт получился сбалансированным по цене и обладающим широкими эксплуатационными возможностями. Здесь присутствуют все современные типы интерфейсов, доступна опция организации конфигурации из нескольких видеокарт, вместе с этим разгонные возможности широки, позволяющие добиться максимального результата от мощного процессора. Вместе с этим хочется отметить высокую энергоэффективность изделия и разумные температуры компонентов.

Недостатки тоже можно обнаружить, если хорошо их поискать. Всего два SATA-кабеля выглядят по меньшей мере странно, также можно припомнить неуверенное выступление в одном из заданий PCMark 8. Впрочем, в игровых приложениях никаких замечаний не возникло.

Что ещё отличает продукт от аналогичных на рынке, так это программное сопровождение. К уже почти привычному сетевому адаптеру Killer с комплектным ПО добавлен полугодовой купон для организации стриминга. Звуковая система имеет не только интересную аппаратную организацию, где кроме подсветки используются два ОУ и возможность подачи независимого питания. Дополнение состоит из программного комплекса от Creative — Sound Blaster Cinema 2. Его использование разительно сказывается на звуковой картине, в том числе позаботились о наушниках и игровых гарнитурах.

Немного расстроенными могут быть пользователи со стажем, не нашедшие здесь гнезда PCI или, того хуже, LPT. Для их запросов рынок способен предоставить изделия с соответствующим уклоном. Z97A Gaming 6 без учёта таких отголосков из прошлого способна удовлетворить нужды современного мультимедийного ПК на годы вперёд.
