Обзор материнской платы MSI Z97A Gaming 6 с интерфейсом USB 3.1 Type-C

Пока рынок материнских плат находится в ожидании выхода новых процессоров Intel Skylake, инженеры применяют последние технологические новации, используя в качестве базы для этого проверенные модели. Вот и в лагере MSI решили оснастить среднеценовую модель Z97 Gaming 5 новейшим типом интерфейса, дав свет обновлённой версии платы, которая и является главным героем этого обзора.

MSI Z97A Gaming 6

Кардинальных изменений в дизайне устройства не произошло, а значит и список возможностей оказался практически тем же, что и был. Разумеется, была добавлена поддержка универсального гнезда USB 3.1 Type-C. Из-за этого конфигурация задней панели немного изменилась, а также усложнился дизайн самой платы. В отечественной рознице новинка заметно дороже своего прообраза в отличии от зарубежных магазинов, где её их стоимость одинакова. Набор возможностей и характеристики собраны в таблице:

Модель MSI Z97A Gaming 6 (MS-7917 VER:2.2)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell, Broadwell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
4 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/6200/P4600/P4700/P6300
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 1 х 3.1 (1 разъём на задней панели (Type-C), ASM1142)
6 х 3.0 (2 разъёма на задней панели, Z97)
6 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
2х Texas Instruments OPA1652
S/PDIF Оптический
Сетевые возможности Qualcomm Atheros Killer E2205 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, возможность подключения TPM-модуля, USB Audio Power, переключатель Audio power и сопутствующее гнездо Direct audio power, ПО: Creative Sound Blaster Cinema 2 и XSplit Gamecaster V2


Упаковка и комплектация

Продукт поставляется в ярко оформленной коробке с применением традиционных цветов для игровой серии. Это чёрные и красные оттенки, уже узнаваемые многими энтузиастами. Вверху находятся логотипы технологических решений, выделяющих продукт среди остальных. Помимо нового поколения USB, здесь используется особый сетевой контроллер Killer и более глубокая проработка в сфере звуковой обвязки (Audio Boost 2) — шаги, характерные нынешним устройствам «игровой» направленности.

MSI Z97A Gaming 6

На обратной стороне коробки можно немного подробнее узнать не только об этом, а и о других деталях. Для внешних аудиоинтерфейсов заготовлен особый выход USB, где напряжение должно быть стабильнее, чем это обычно наблюдается на стандартных портах. Кроме того, интересны потенциальному покупателю станут упоминания о программных продуктах, которыми наделена эта модель.

MSI Z97A Gaming 6

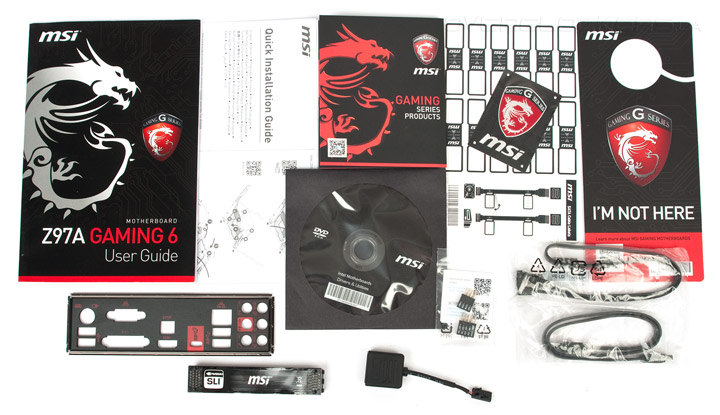

Комплект поставки намного шире, чем у обычного изделия. Это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отмечу обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • рекламный буклет продуктов серии Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;

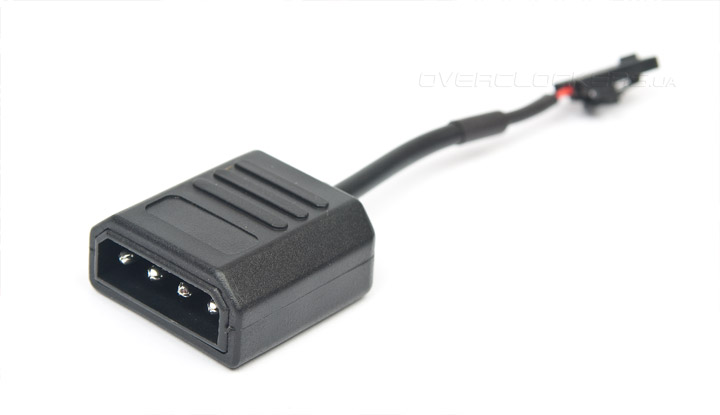

  • переходник для подключения дополнительного питания к аудиокарте;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;

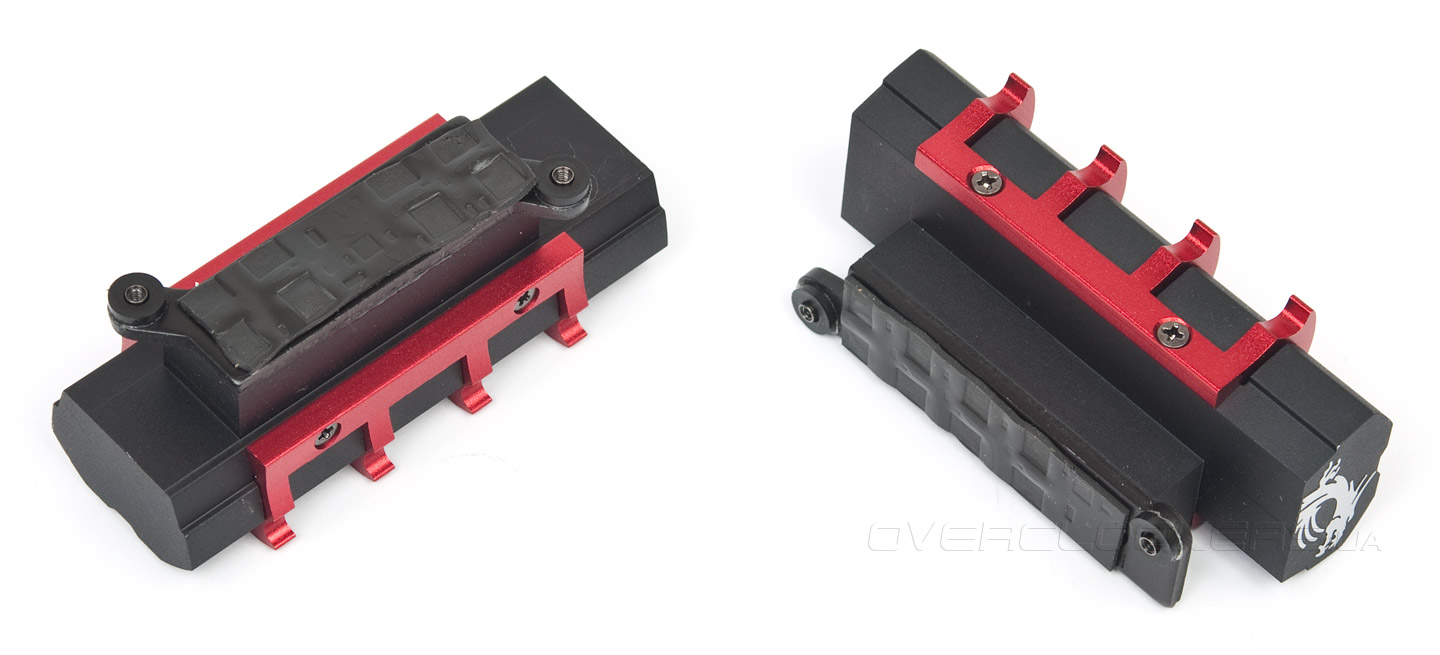

  • набор переходников для удобного подключения корпусных разъемов M-Connectors;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • табличка на дверь «I’M SORRY BUSY GAMING»/«I’M NOT HERE»;
  • наклейка с логотипом MSI Gaming Series.

MSI Z97A Gaming 6MSI Z97A Gaming 6

Смутить может лишь малое число кабелей SATA, в целом же претензий нет никаких.


Внешний вид

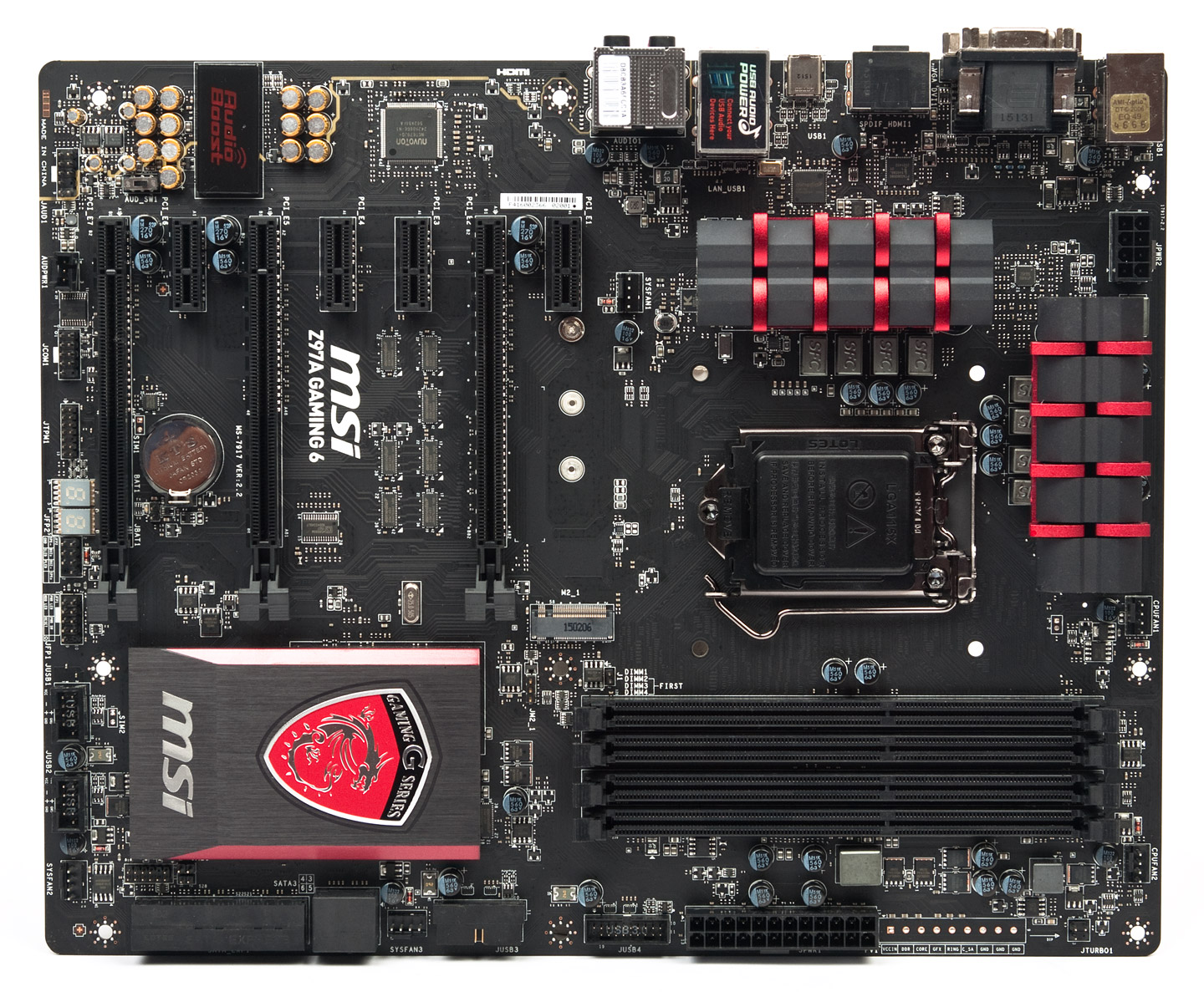

Новая плата базируется на модели Z97 Gaming 5, поэтому весьма сильно похожа на неё. Необходимые изменения произошли главным образом в размещении составляющих интерфейсов USB ревизий 3.0 и 3.1. Устройство имеет соответствующие формату ATX размеры, матовую поверхность чёрного цвета, девять точек для хорошего закрепления в корпусе. Вспомогательных кнопок для работы на открытом стенде нет, зато имеются точки для замера действующих напряжений.

MSI Z97A Gaming 6

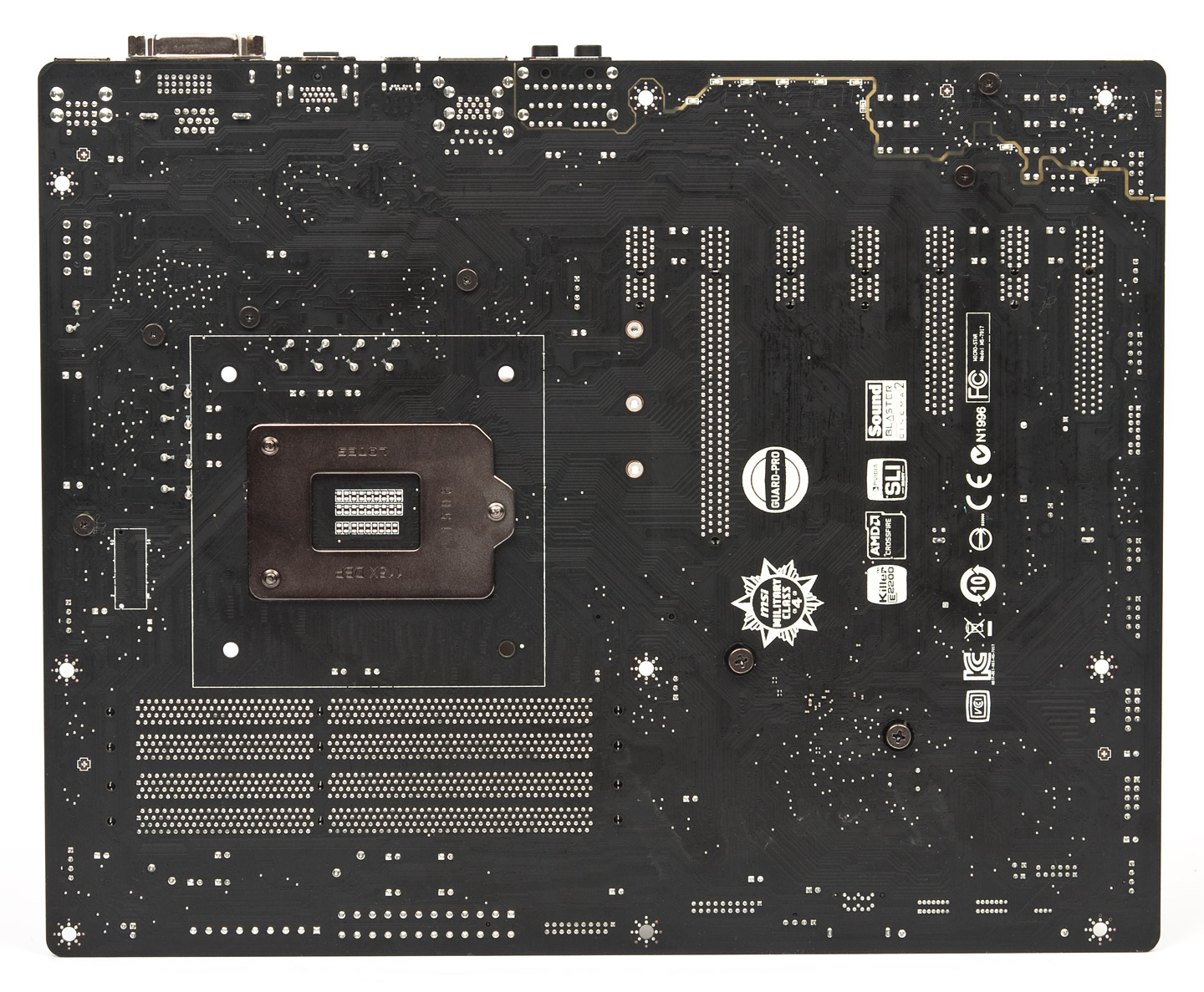

Из элементов на обратной стороне можно увидеть лишь небольшое число светодиодов красного свечения, расположенных в области звуковой подсистемы. Радиаторы используют надёжную фиксацию при помощи винтов. При монтаже усилительной пластины из состава системы охлаждения процессора проблем не возникло.

MSI Z97A Gaming 6

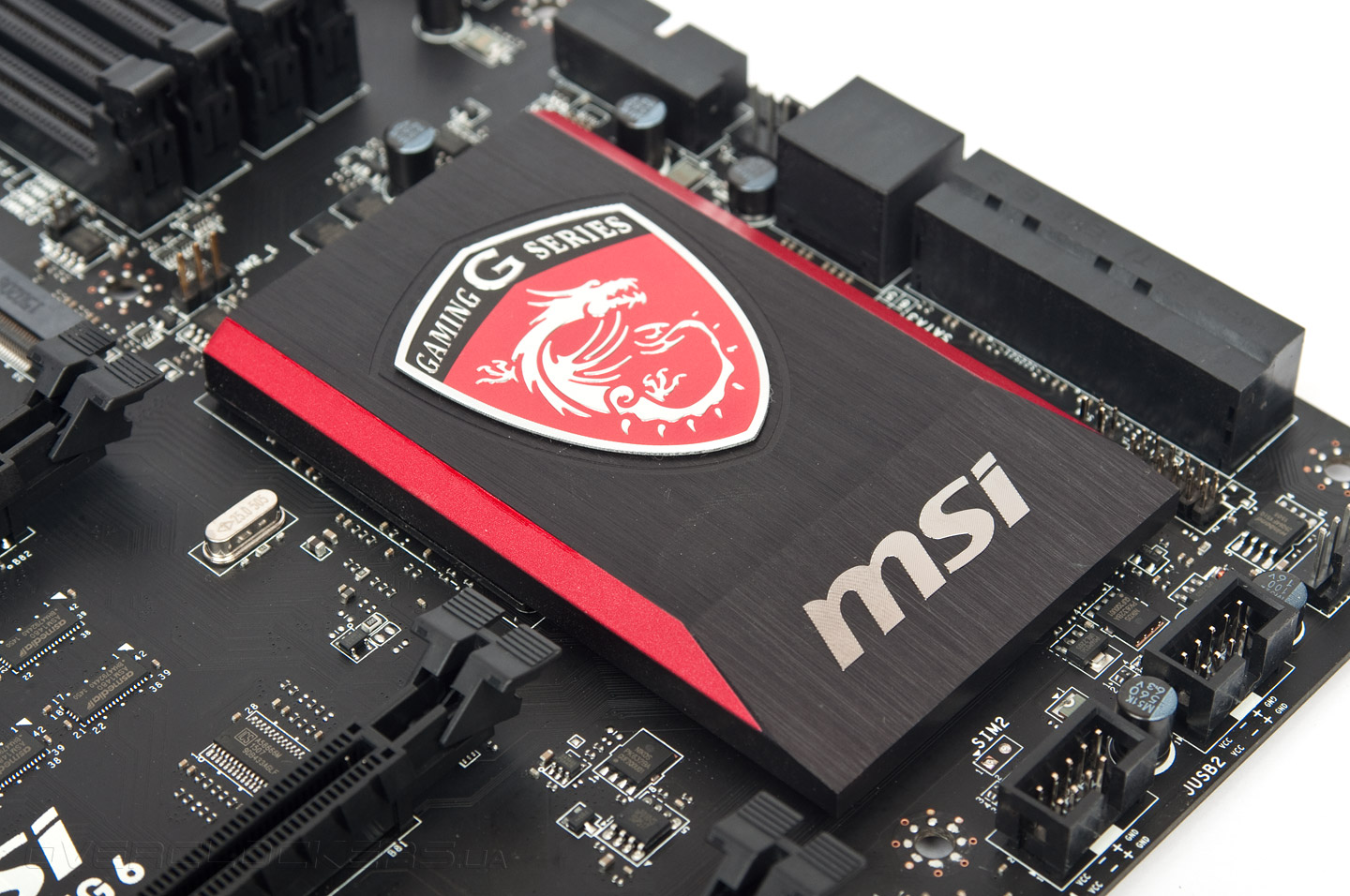

В роли охладителя чипсета используется весьма массивный радиатор, подсветки здесь не реализовано.

MSI Z97A Gaming 6

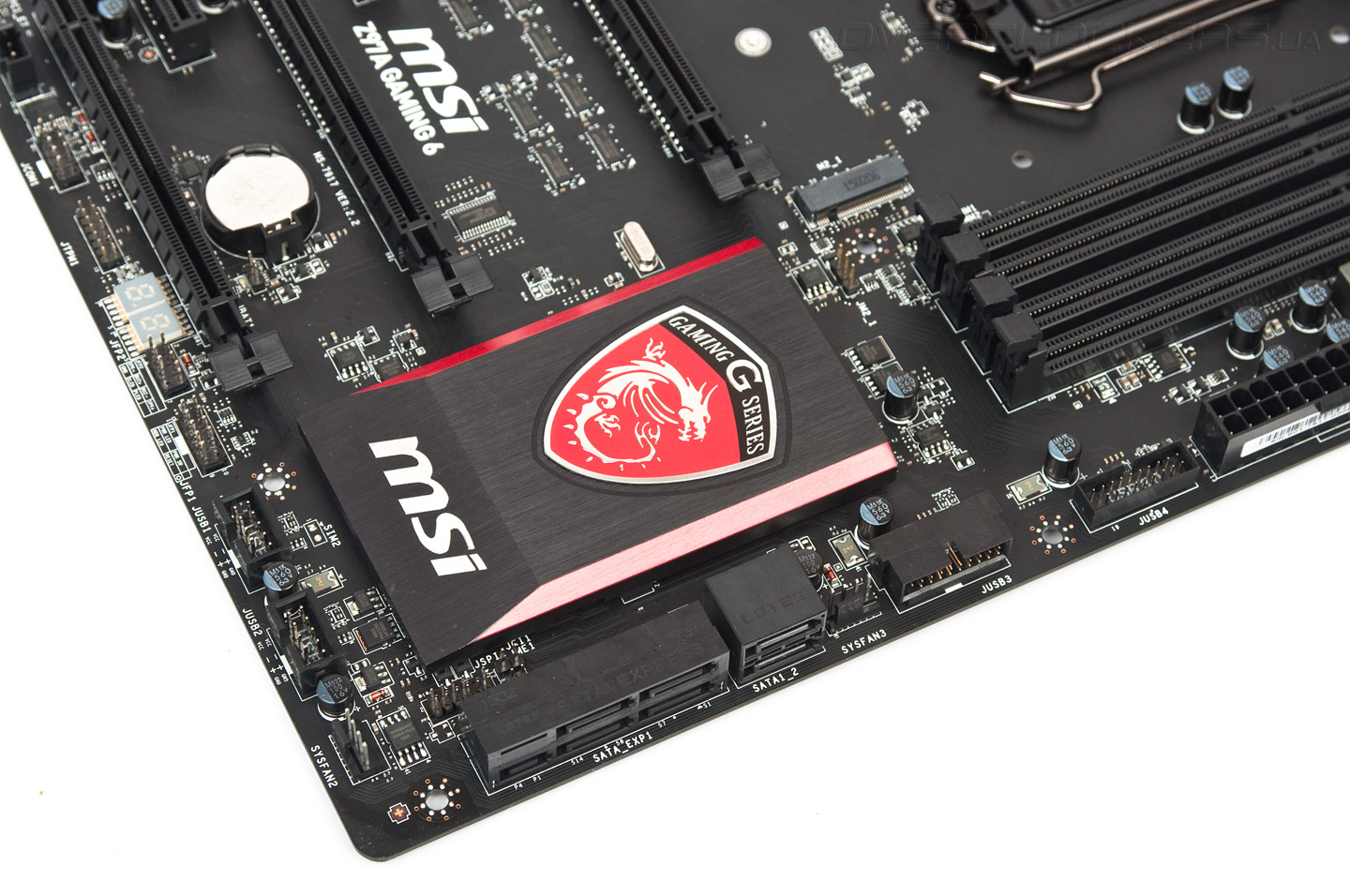

Новинка теперь поддерживает устройства SATA-E. Кроме этого, количество внутренних гнёзд интерфейса USB 3.0 выросло до двух пар. Все четыре канала используют ресурсы Intel Z97, потому как сзади теперь находятся лишь два (привычного типа «A»). Небольшое неудобство может создать колодка SYSFAN3, ведь её может перекрыть массивная видеокарта.

MSI Z97A Gaming 6

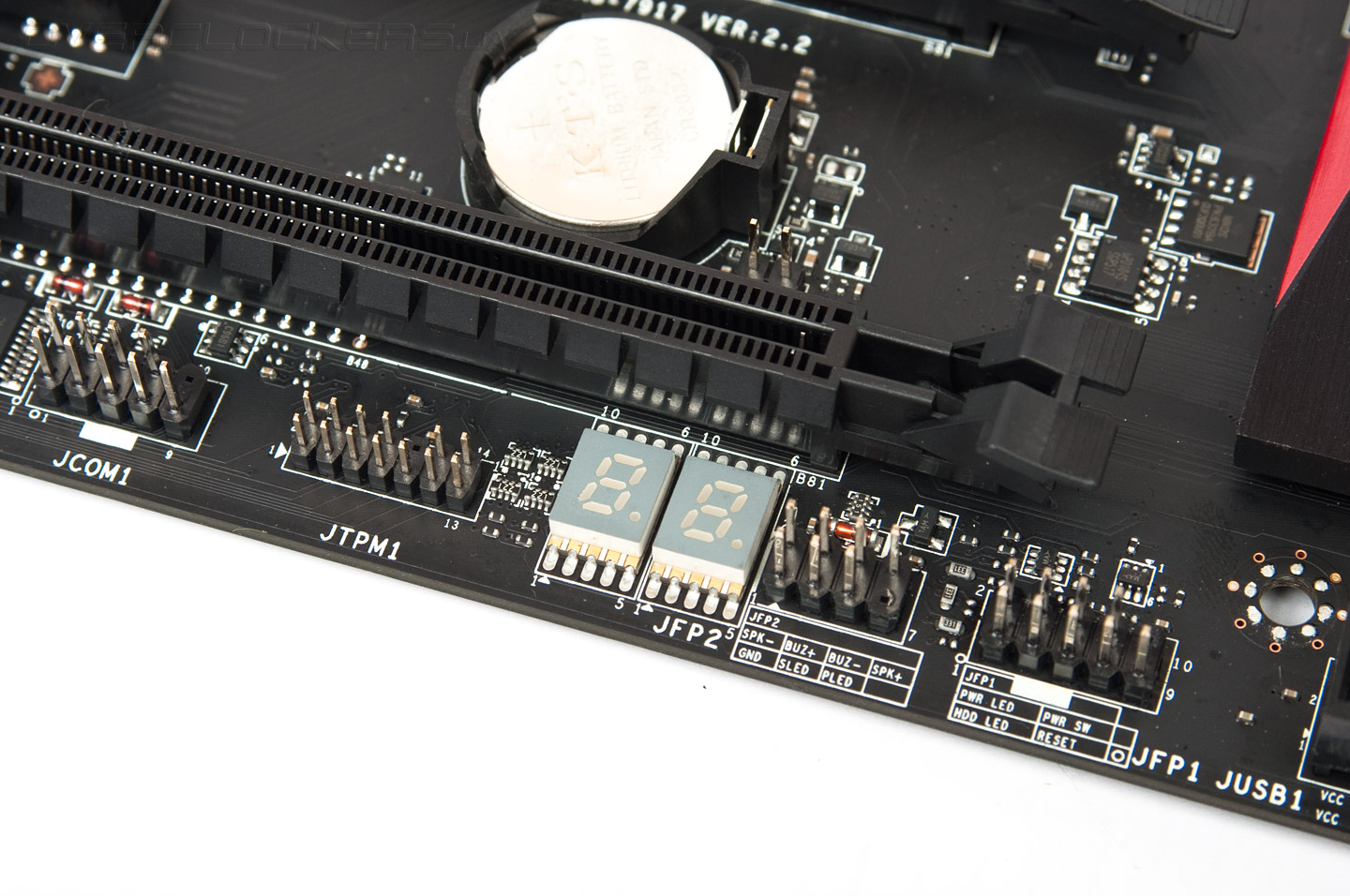

Размещённый в самом низу индикатор POST-кодов имеет жёлто-зелёный оттенок свечения, а в обычном режиме работы системы он отображает температуру ЦП.

MSI Z97A Gaming 6

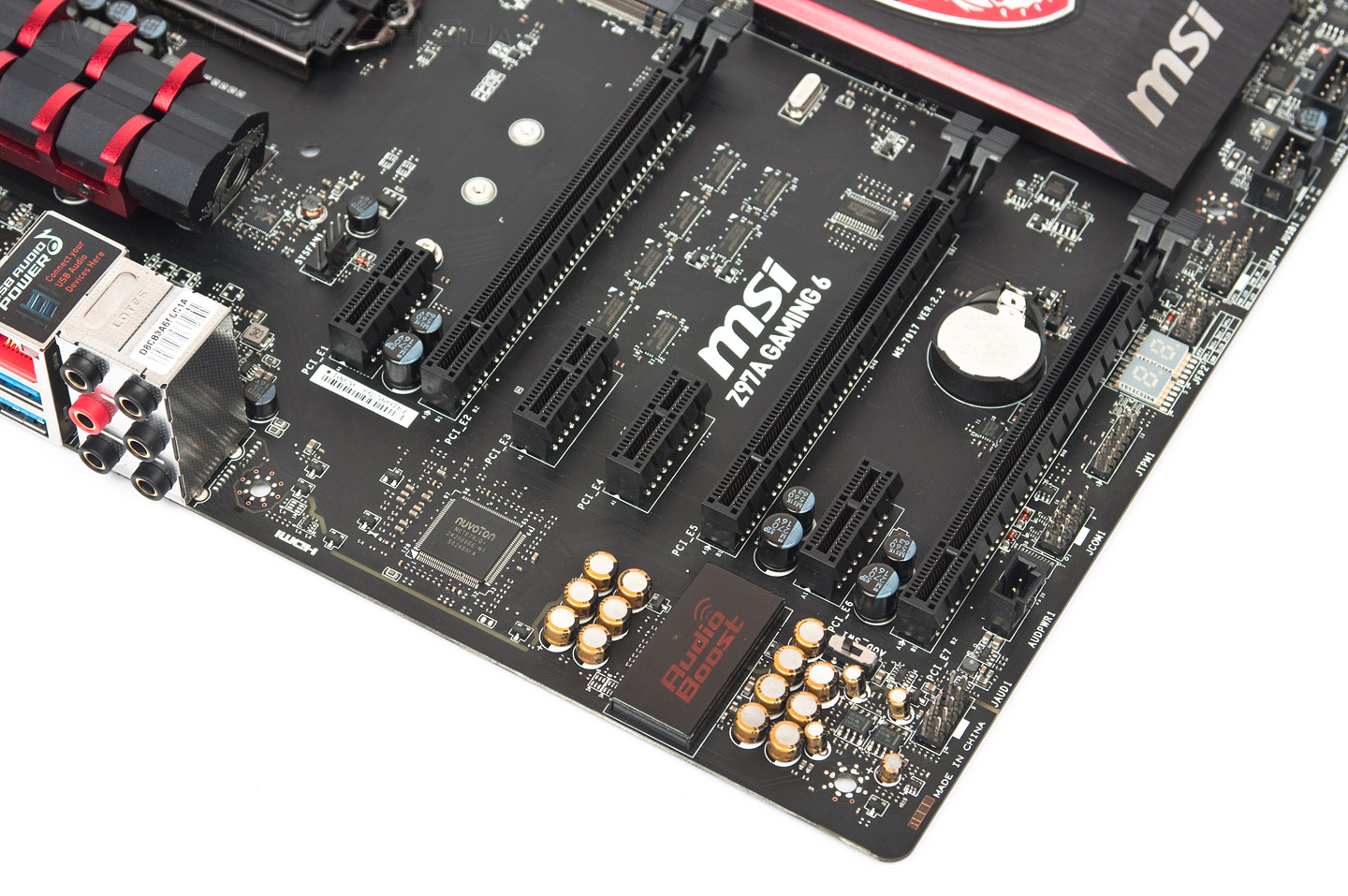

Аудиоподсистема весьма примечательна, однако ничего нового относительно Z97 Gaming 5 здесь не появилось. В активном состоянии системы эмблема «Audio Boost» подсвечивается красным цветом благодаря находящимся под крышкой паре светодиодов. Там же находится кодек ALC1150 от Realtek. Ему в работе помогают пара ОУ от Texas Instruments модели OPA1652.

MSI Z97A Gaming 6

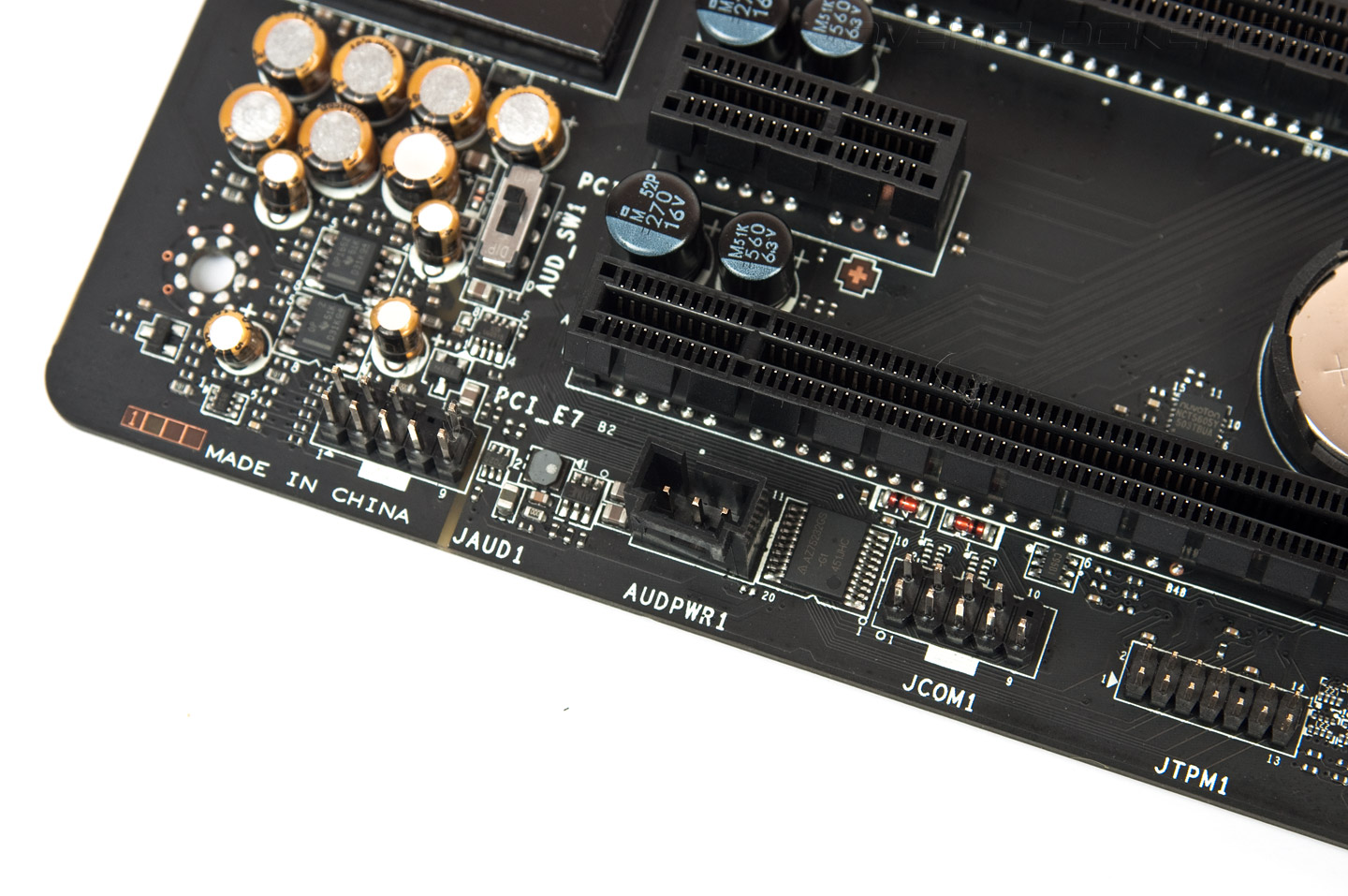

Помимо специальных конденсаторов, позитивно влияющих на формирование звуковой картины, существует механизм по привлечению улучшенного питания. Для этого производителем предусмотрена возможность использования специального адаптера, куда, при желании, можно подключить собственный фильтр.

MSI Z97A Gaming 6

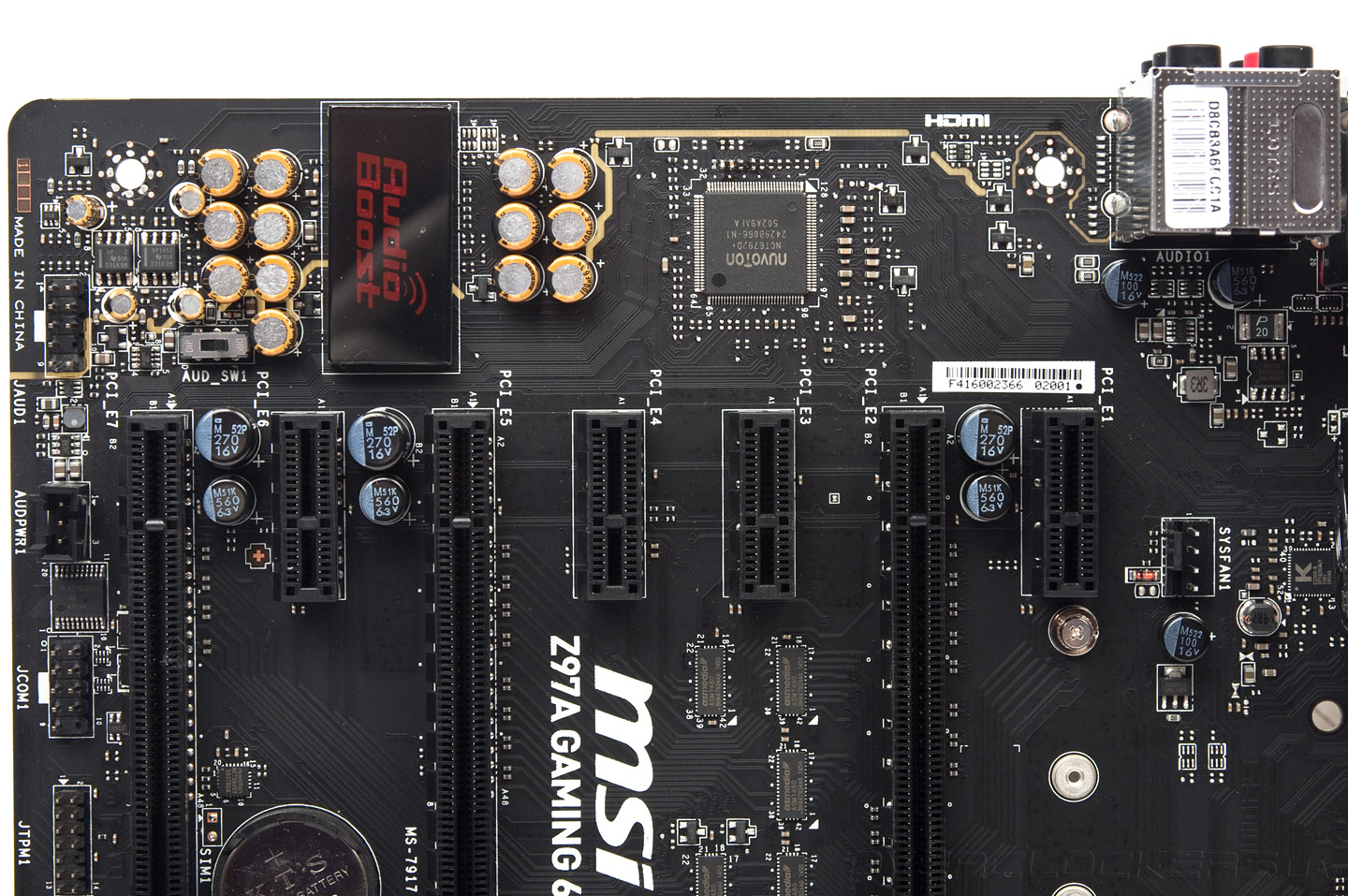

Шестнадцать линий PCI-E могут разделяться между тремя полноформатными гнёздами PCI-E благодаря наличию шести коммутаторов ASM1480. Седьмой ответственен за распределение ресурсов между компактными PCI-E x1 и ASM1142 — контроллером интерфейса типа USB 3.1.

MSI Z97A Gaming 6

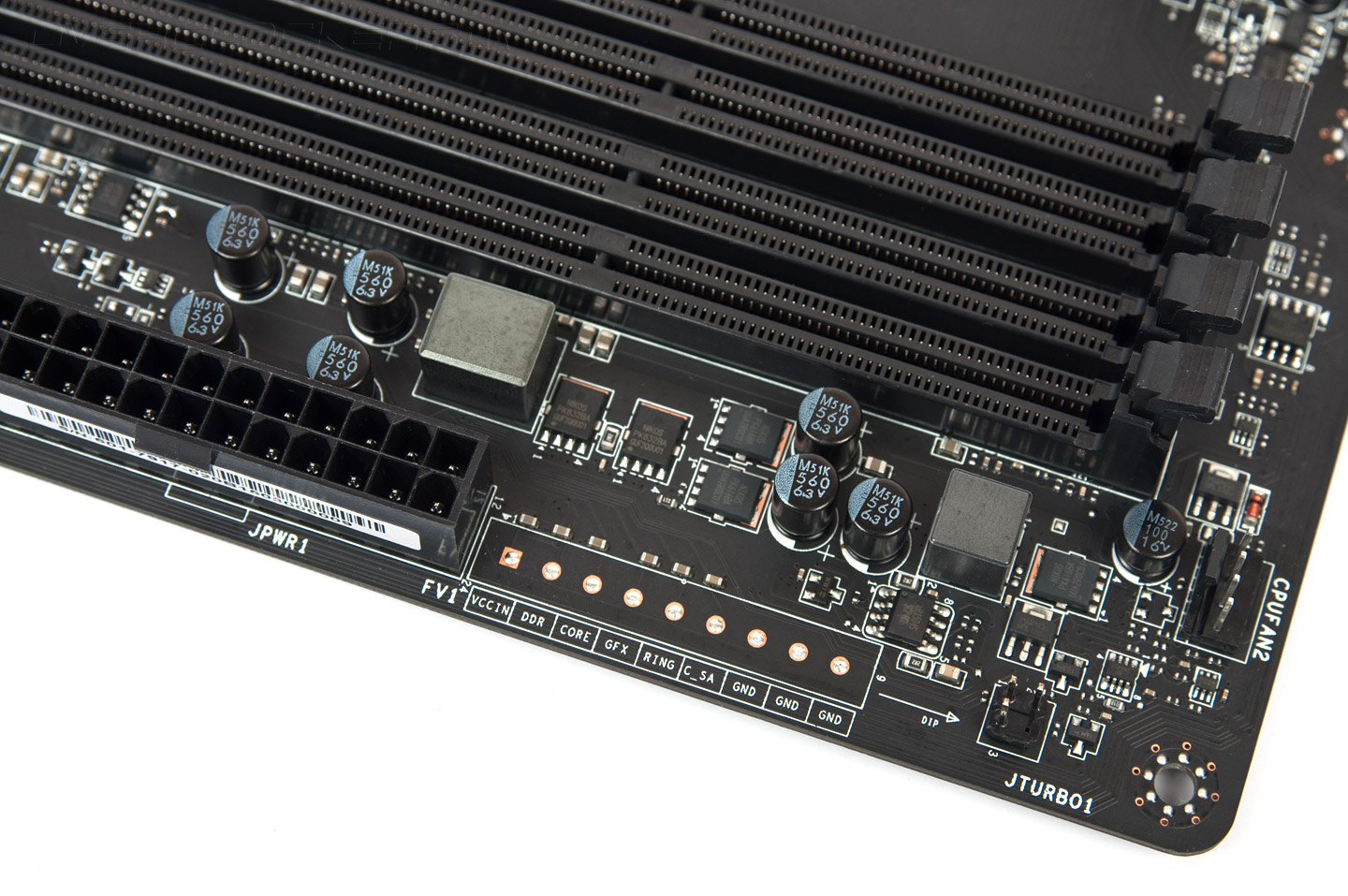

В верхней части у правой грани находится область с точками замеров шести системных напряжений.

MSI Z97A Gaming 6

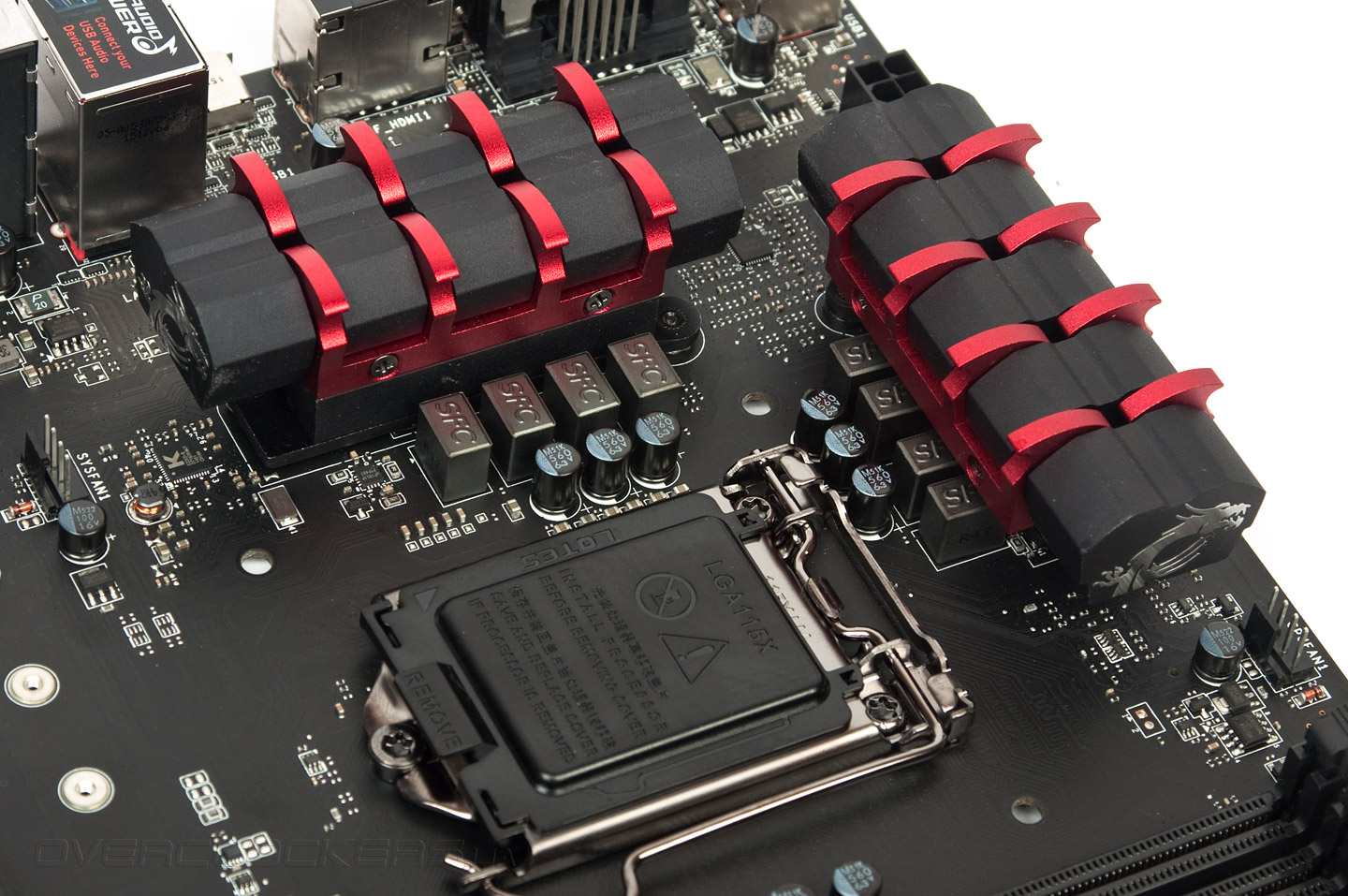

Подсистему питания изменения не затронули. Радиаторы средних размеров, и они не препятствуют доступу к сокету и монтажу системы охлаждения.

MSI Z97A Gaming 6

Роль теплосъёмника, совместно с термопрокладкой чёрного цвета, выполняет небольшая пластина. При помощи винтов она закреплена к массивной конструкции, которая уже и выполняет роль радиатора.

MSI Z97A Gaming 6

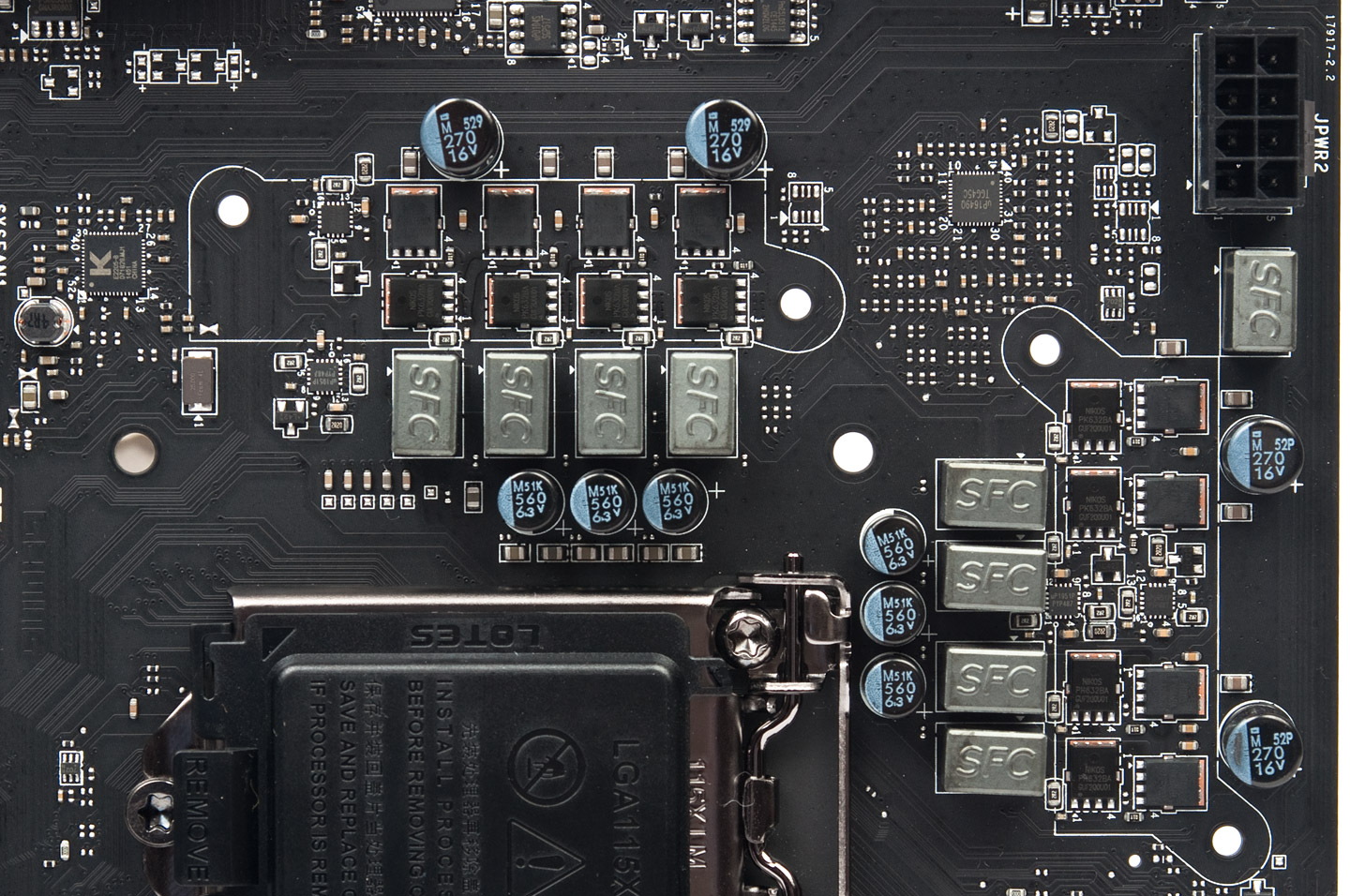

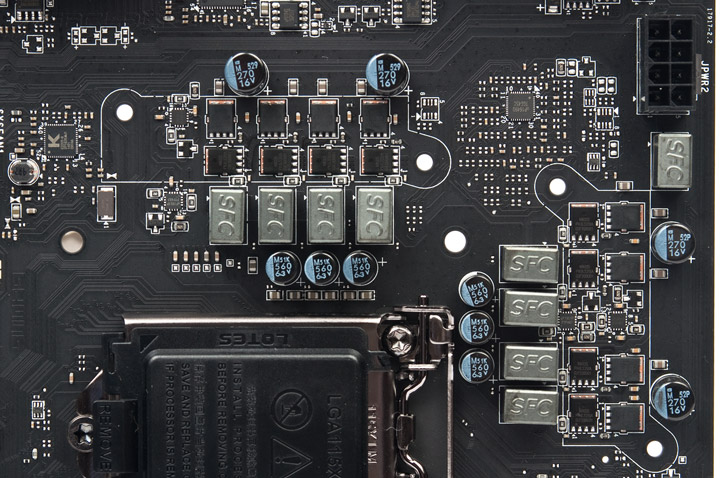

Основу стабилизатора питания составляет четырёхканальный uP1649. Ещё четыре элемента от Micro Power Intellect (uPI Semiconductor Corp.) — драйверы-удвоители uP1951P — увеличивают общее число каналов до восьми «виртуальных». В состав каждого из них входит PK616BA и PK632BA — пара силовых элементов производства Niko Semiconductor.

MSI Z97A Gaming 6

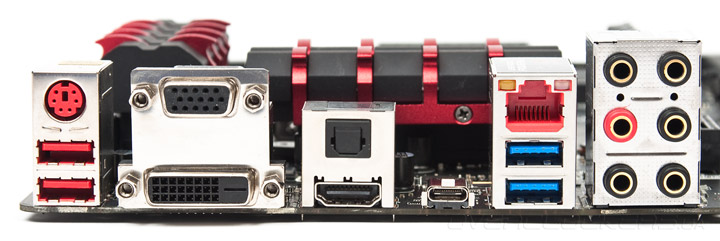

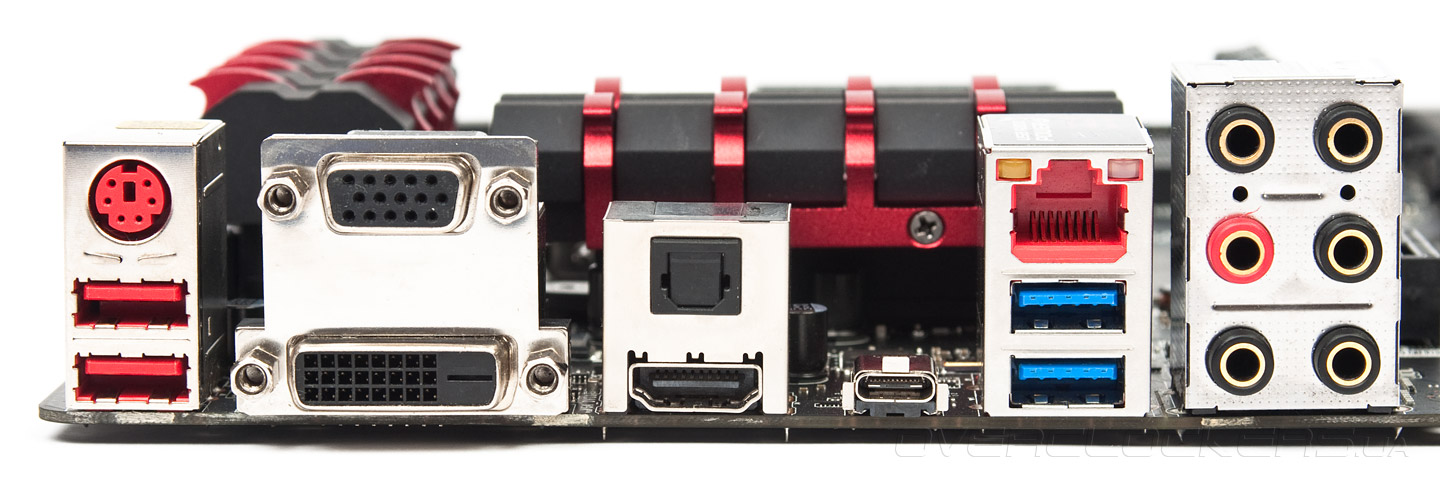

Пожалуй, наибольшие изменения коснулись задней панели изделия. Теперь здесь есть S/PDIF, зато уменьшилось число гнёзд USB привычного формата — типа «A». Их всего четыре, по паре разных поколений. Очевидно, на это пришлось пойти ради размещения здесь передового на сегодня USB 3.1 Type-C в числе одного экземпляра. Собственно, этот момент и является ключевым в отличиях между Z97 Gaming 5 и принимающей участие в обзоре Z97A Gaming 6. Выход HDMI оснащён конвертером уровней сигналов PTN3360D.

MSI Z97A Gaming 6

Выходит, изменения в дизайне PCB минимальны. На очереди программное оснащение, возможно, там можно будет найти что-то интересное.
