Системная плата предназначена для эксплуатации процессоров Intel в исполнении LGA1150, в какой-то мере ее можно рассматривать как упрощенную версию MSI Z97 Gaming 7. В чем отличие героини сегодняшнего обзора от старшей модели — вы узнаете из этого материала, а пока, предлагаю ознакомиться со спецификациями новинки.
| Модель | MSI Z97 Gaming 5 |
| Чипсет | Intel Z97 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/3000*/3100*/3200*/3300* (OC), максимум 32 ГБ |
| Слоты PCI-E | 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4) 4 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | DisplayPort, D-Sub, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z97) 8 x 2.0 (4 разъема на задней панели, Intel Z97) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z97) |
| SATA Express | 1 канал SATA Express 10 Гбит/с (разъем М.2, Intel Z97) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z97) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) 2х Texas Instruments OPA1652 |
| S/PDIF | – |
| Встроенная сеть | Killer E2205 (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | 1 (внутренний) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Gamig Device Port, контакты для измерения напряжения V-Check Points, USB Audio Power, индикатор кодов POST, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Оформление картонной коробки, в которой поставляется системная плата Z97 Gaming 5, выполнено в стиле, характерном для игровых продуктов MSI. Фронтальную поверхность упаковки украшает изображение дракона — талисмана серии Gaming, здесь же нанесены наименование модели и пара логотипов ключевых особенностей новинки.
С обратной стороны коробки перечислены краткая спецификация «материнки» и конфигурация ее задней панели, здесь же приведено расширенное описание конструктивных решений, таких как наличие продвинутой звуковой подсистемы Audio Boost 2 и применение сетевого контроллера Qualcomm Atheros Killer E2205. Помимо того, MSI Z97 Gaming 5 поддерживает технологию USB Audio Power, которая обеспечивает стабильное питание портов USB 3.0, что особенно актуально при эксплуатации внешних звуковых карт.
Что касается комплекта поставки, то помимо самой материнской платы в коробке нашлись:
- заглушка на заднюю панель I/O Shield;
- два кабеля SATA 6 Гбит/с;
- набор ярлыков для маркировки кабелей;
- мостик NVIDIA SLI;
- набор коннекторов M-Connectors;
- переходник для подключения дополнительного питания к аудиокарте;
- DVD-диск с драйверами и ПО;
- руководство пользовался;
- буклет по быстрой сборке системного блока;
- табличка на ручку двери «I’m sorry busy gaming»;
- наклейка на корпус системного блока с логотипом серии Gaming.
Единственное, к чему можно предъявить претензии — это к малому количеству кабелей SATA, а в остальном набор аксессуаров соответствует предложениям конкурентов.
Дизайн
Материнская плата MSI Z97 Gaming 5 имеет размеры 305 х 244 мм, что соответствует форм-фактору АТХ. Новинка базируется на системной логике Intel Z97, которая обеспечивает поддержку Intel Haswell и предлагает полный спектр возможностей по разгону. В дизайне продукта наблюдается близкое родство со старшей моделью Z97 Gaming 7, компоновка близкая к классической, все основные узлы расположены удобно. Во всех электрических цепях используются компоненты, соответствующие внутреннему стандарту надежности Military Class 4. Системная плата оснащена четырьмя разъемами DIMM, в которые можно установить модули оперативной памяти суммарным объемом в 32 ГБ. Подсистема ОЗУ способна работать на частоте в 3000 МГц и выше.
Выступающие элементы с обратной стороны РСВ отсутствуют, лишь в районе процессорного разъема видны выводы катушек индуктивности процессорного VRM, но и они вряд ли помешают установке даже самых массивных кулеров.
В конструкции новинки повышенное внимание уделено эффективности системы охлаждения. Для подключения вентиляторов служат пять четырехконтактных разъемов, поддерживается регулировка скорости вращения с помощью ШИМ. Тепло от силовых элементов преобразователя напряжения центрального процессора отводится при помощи пары радиаторов. Вычурные формы уступили место классической конструкции, лишь на торцах охладителей можно заметить выгравированные изображения маленьких дракончиков.
На подошвах радиаторов видны толстые прокладки из пластичного материала с высоким коэффициентом теплопроводности, а винтовое крепление надежно фиксирует конструкцию.
Микросхема системной логики охлаждается крупным плоским радиатором, на который нанесен логотип серии. На эффективность это никак не влияет, зато смотрится очень эффектно.
Преобразователь напряжения, формирующей напряжение VCCIN, построен по восьмиканальной схеме, в каждой из фаз используется пара MOSFET с пониженным сопротивлением открытого канала. За управление VRM отвечает четырехканальный цифровой ШИМ-контроллер uP1649 производства uPI Semiconductor, ему помогают четыре драйвера-удвоителя фаз uP1951. Дополнительное питание к силовой подсистеме подводится при помощи восьмиконтактного разъема, так что есть все основания ожидать от MSI Z97 Gaming 5 неплохих результатов разгона.
Для организации графической подсистемы материнская плата предлагает три разъема PCI Express 3.0 x16. Все они подключены к контроллеру центрального процессора, это дает возможность работы в конфигурациях «x16+x0+x0», «х8+х8+х0» и «х8+х4х+4», обеспечивая поддержку связок AMD CrossFireX и NVIDIA SLI. Функциональность Z97 Gaming 5 можно расширить за счет инсталляции плат расширения, для этих целей служат четыре слота PCI-E 2.0 x1, тогда как устаревших, но все еще актуальных портов PCI, новинка лишена.
MSI Z97 Gaming 5 рассчитана на установку твердотельных накопителей формата NGFF с интерфейсом SATA Express. Для этого имеется один разъем M.2, который поддерживает модули SSD длиной 4,2 см, 6 см и 8 см.
Помимо этого, системная плата располагает шестью портами SATA 6 Гбит/с, подключенными к чипсету Intel Z97. Поддерживаются создание массивов RAID различных уровней и технология интеллектуального кэширования Intel Smart Response.
MSI Z97 Gaming 5 оснащена аудиоподсистемой Audio Boost 2, которая базируется на распространенном 7.1 HDА-кодеке Realtek ALC1150, но в конструкции звукового тракта многое сделано для повышения качества воспроизведения. Низкочастотные цепи отделены от остальной части системной платы изолирующим зазором, а звуковой чип окружен металлическим экраном. Кроме того, инженеры MSI использовали качественные японские конденсаторы Nichicon, а для полноценной работы игровых стереогарнитур с высоким внутренним сопротивления есть пара операционных усилителей Texas Instruments OPA1652, для которых можно подать дополнительное питание с помощью комплектного переходника.
Для подключения периферии служат шесть чипсетных разъемов USB 3.0 и восемь USB 2.0. На заднюю панель выведено по четыре порта каждого типа, а оставшиеся выполнены в виде контактов, распаянных на РСВ. Подключение к локальной сети Gigabit Ethernet реализовано на базе продвинутого контроллера Killer E2205, который вместе со специальным ПО Killer Network Manager позволяет управлять полосой пропускания и приоритетом доступа приложений в Интернет. В итоге, на задней панели материнской платы нашлось место для:
- комбинированного порта PS/2 и четырех разъемов USB 2.0;
- видеовыходов DisplayPort, D-Sub и HDMI;
- четырех портов USB 3.0;
- сетевой розетки RJ-45;
- шести аналоговых аудиовыходов.
Комбинированный разъем PS/2 и два порта USB 2.0, расположенные слева, имеют повышенную частоту опроса, что повышает точность позиционирования игровых манипуляторов. Что касается вывода изображения от встроенной графической карты, то набор видеовыходов позволяет подключить к материнской плате одновременно три монитора. Замечу, что помимо отсутствия поддержки беспроводных сетей, которая все-таки является признаком продуктов старшего ценового диапазона, у MSI Z97 Gaming 5 отсутствует выход S/PDIF, ставший привычным атрибутом для продвинутых моделей.
Из дополнительных возможностей, востребованных при работе в условиях открытого стенда, системная плата оснащена контактными площадками для измерения напряжений питания, но удобный разъем V-Check Points, которым оснащается старшая модель Z97 Gaming 7, отсутствует, как нет и кнопок включения, перегрузки, а также клавиши сброса настроек прошивки.
Под третьим по счету разъемом PCI Express 3.0 x16@x4 притаился светодиодный индикатор кодов POST, на который после загрузки выводится текущая температура центрального процессора.

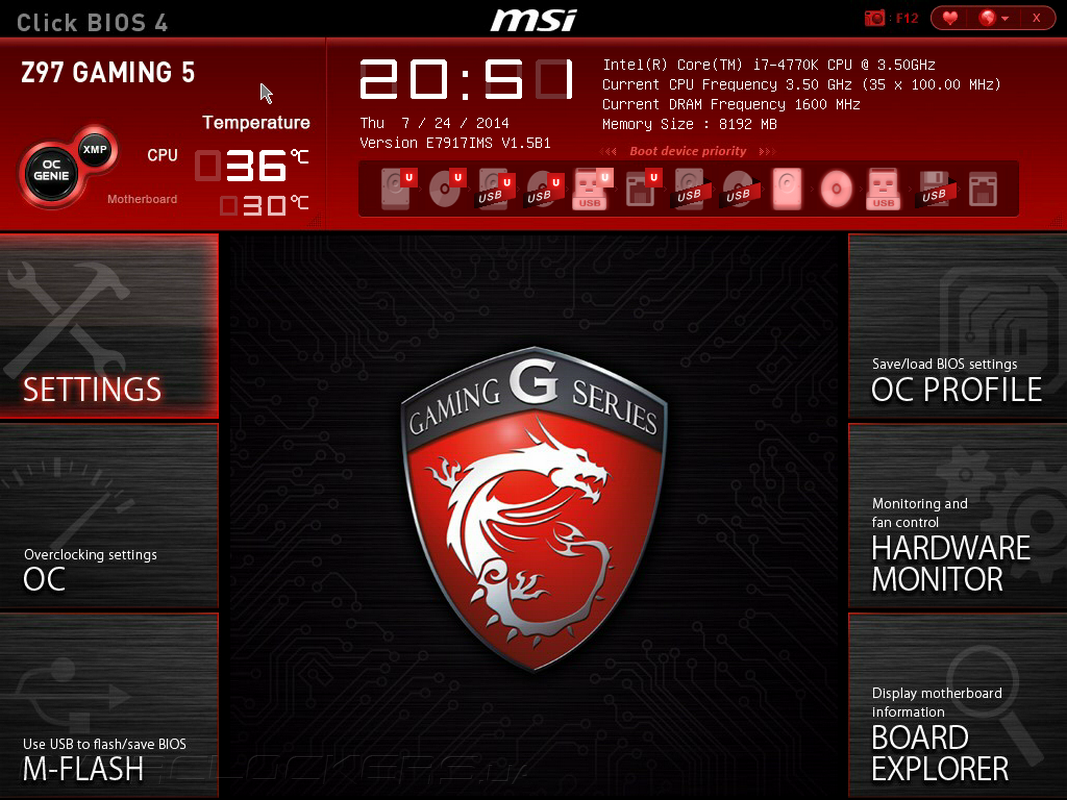

В основе прошивки материнской платы MSI Z97 Gaming 5 лежит микрокод UEFI разработки AMI, а само меню настройки имеет оригинальный пользовательский интерфейс Click BIOS 4. Замечу, что UEFI Setup новинки практически идентично тому, которым оснащается старшая модель MSI Z97 Gaming 7. После входа в прошивку в верхней части окна отображается информационная панель, на которую выводятся дата, время, версия микрокода и данные об установленном процессоре, а также показания двух температурных датчиков. Здесь же можно включить режим автоматического разгона OC Genie, активировать профили X.M.P и поменять порядок инициализации загрузочных устройств.

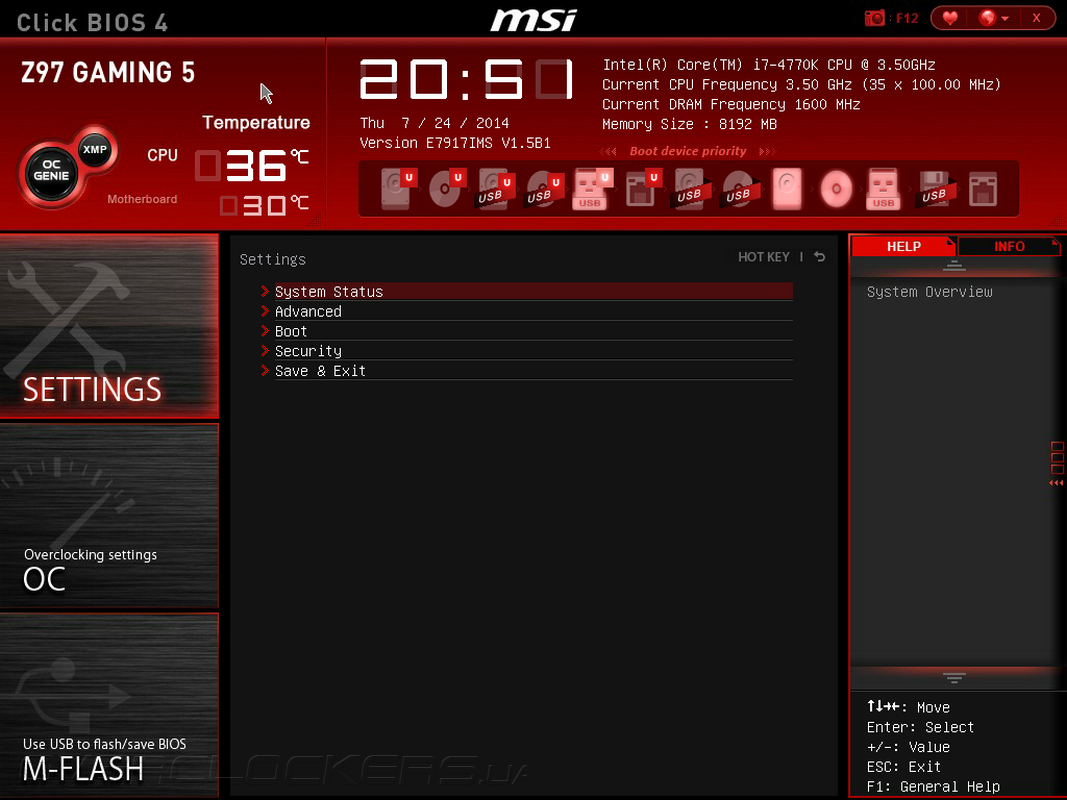

Раздел Settings отвечает за базовые настройки материнской платы.

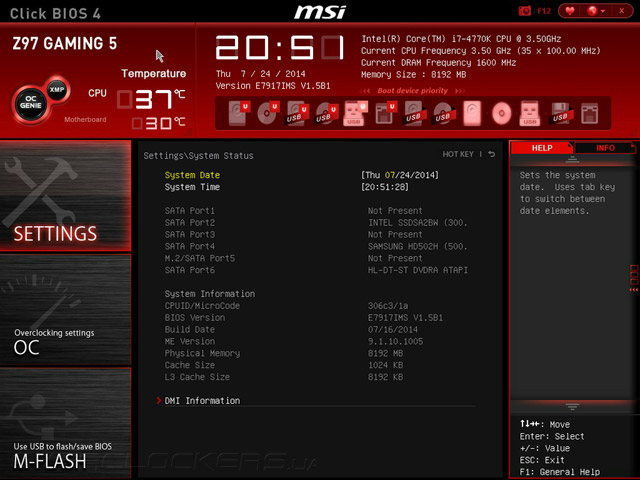

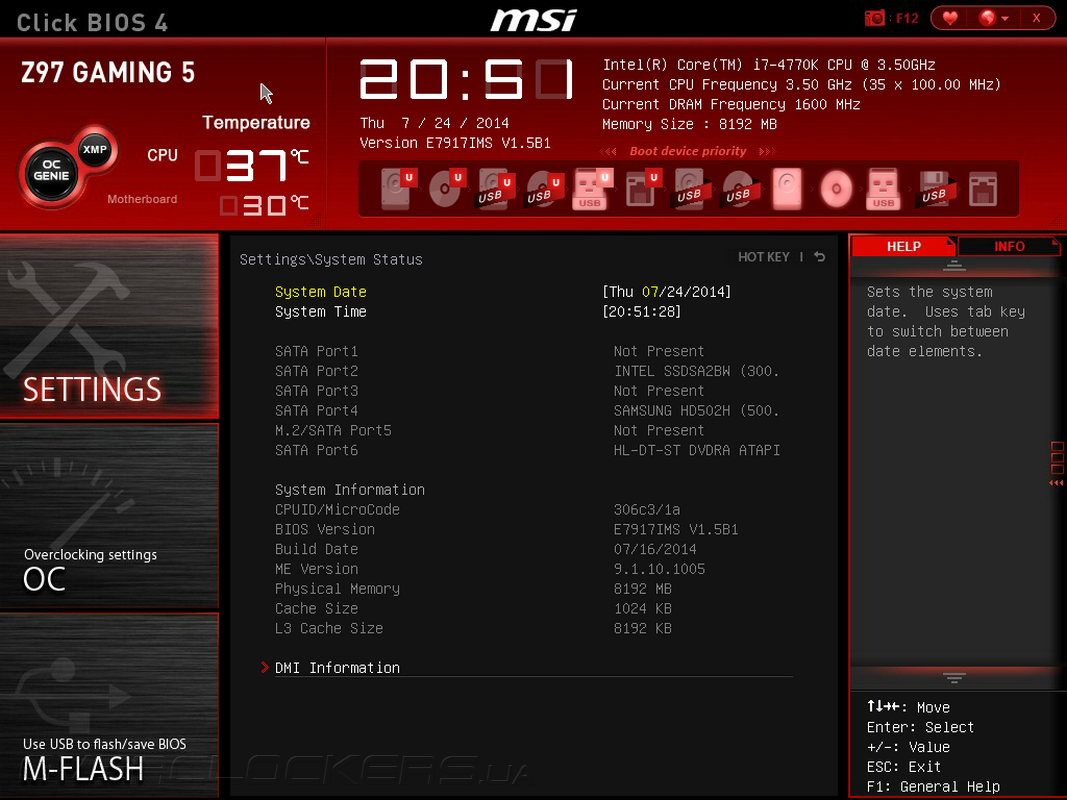

Во вкладке System Status задаются дата и время, выводится подробная информация о подключенных накопителях и версии UEFI, а подменю Advanced отведена роль управления системной логикой и дополнительными устройствами.

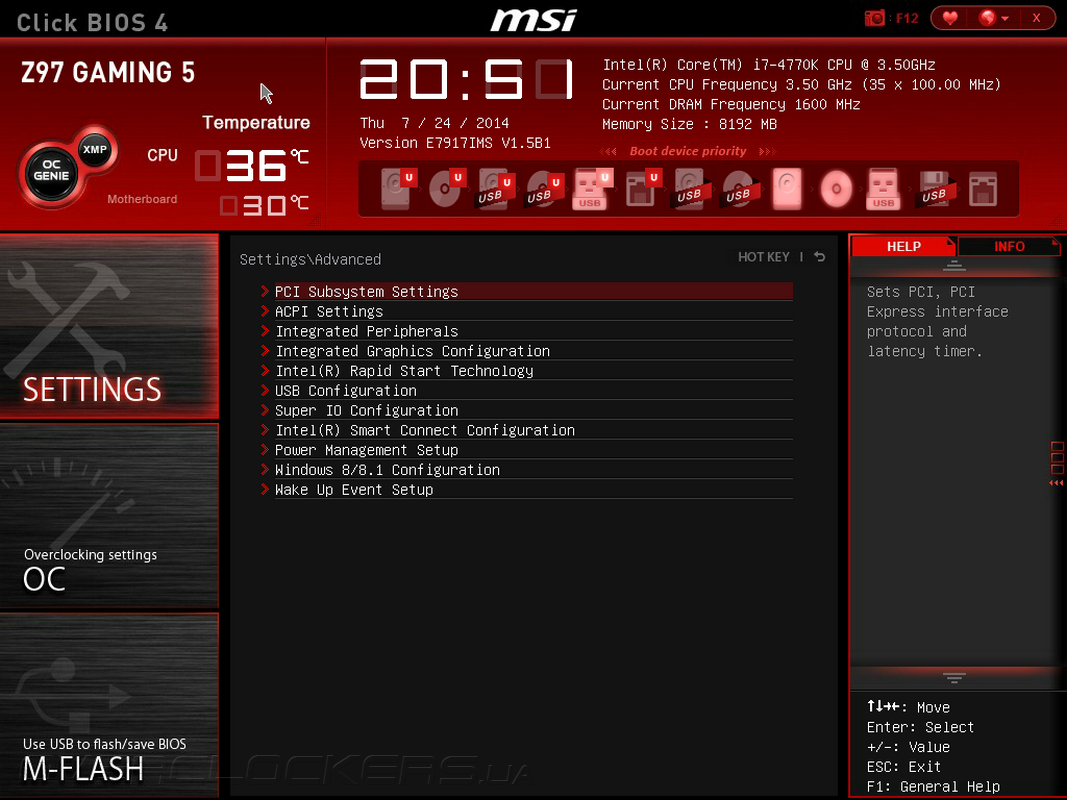

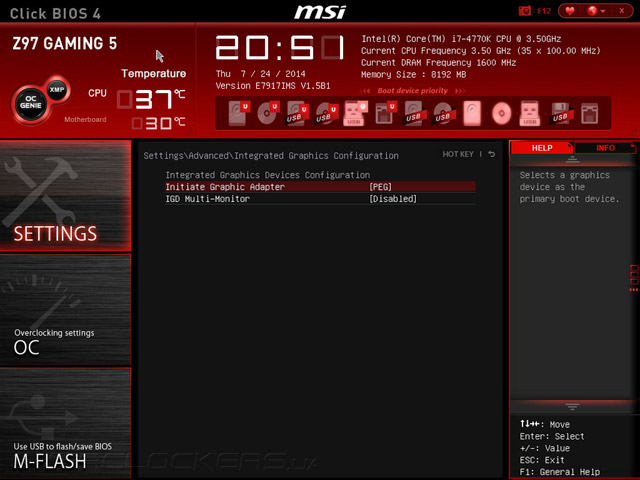

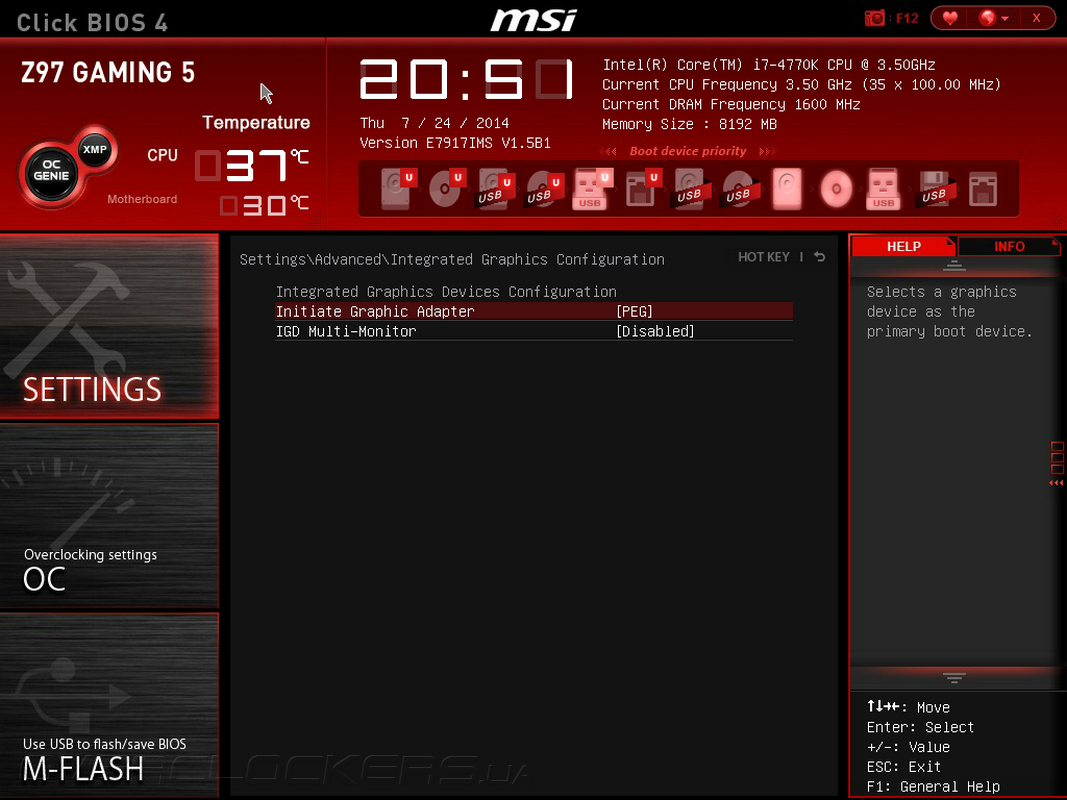

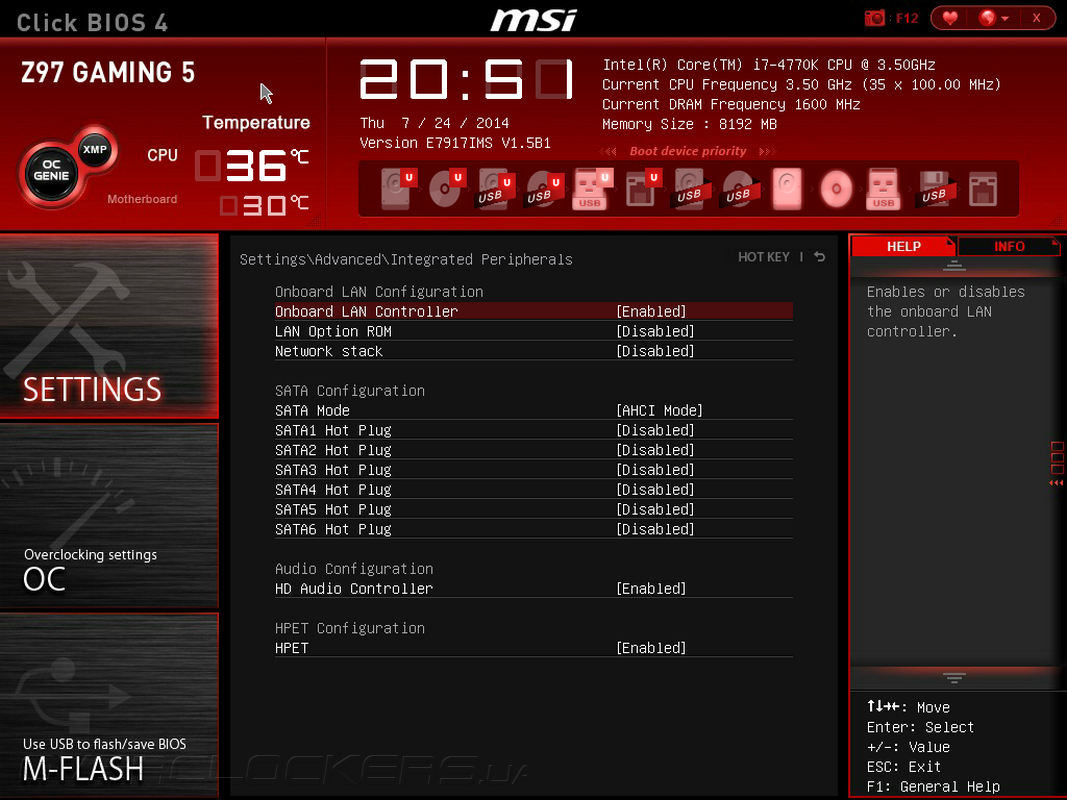

Подраздел Integrated Peripherals предназначен для конфигурирования дисковой, сетевой и звуковой подсистем, тогда как во вкладке Integrated Graphics Configuration находятся немногочисленные настройки интегрированной видеокарты.

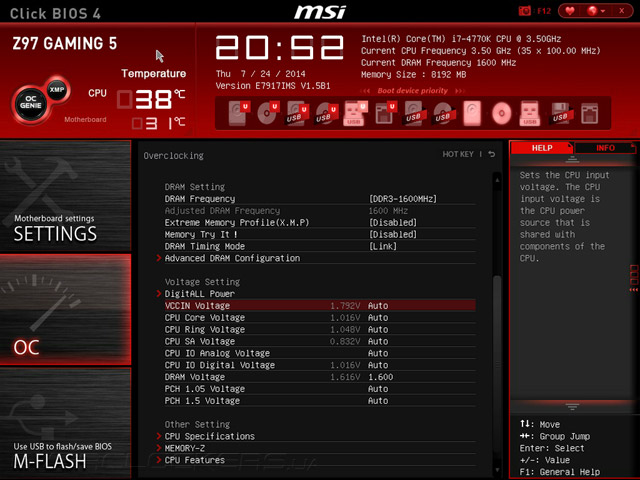

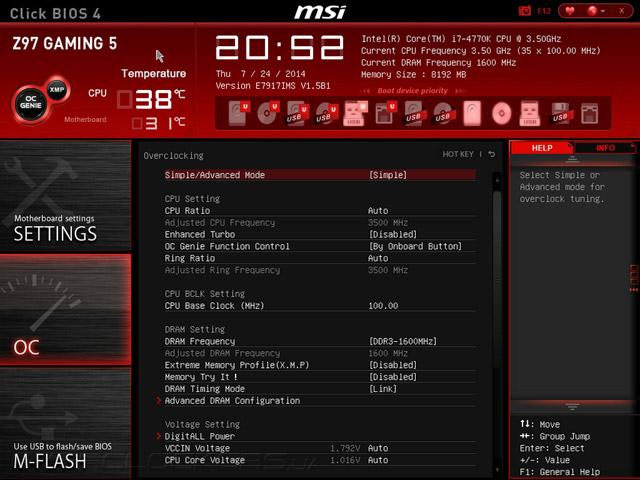

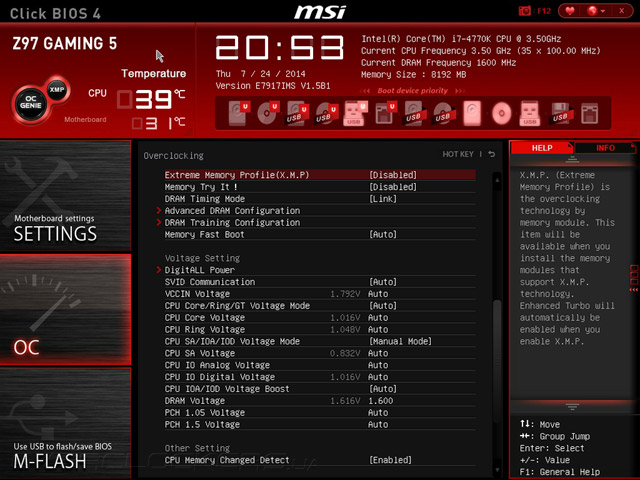

За разгон и управление быстродействием отвечает раздел ОС. Он имеет два режима отображения: Simple и Advanced. В упрощенном режиме пользователям доступны только наиболее важные опции.

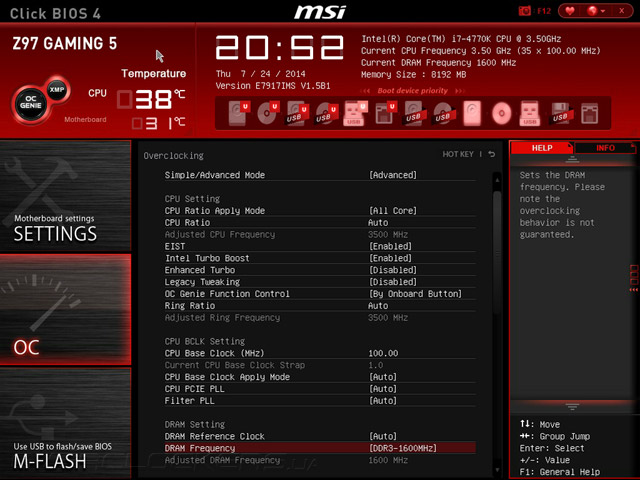

Продвинутый режим предназначен для настоящих экспертов разгона, а богатство настроек позволит «выжать все соки» из центрального процессора и модулей ОЗУ. Именно здесь регулируются базовая частота, множители вычислительных ядер и кольцевой шины, задается режим работы ОЗУ, включаются технологии Intel EST и Turbo Boost, активируется опция Enhanced Turbo, повышающая быстродействие в многополосных приложениях, а также регулируются напряжения на всех основных узлах.
Для управления питанием процессорных ядер и кольцевой шины предусмотрены несколько режимов работы: Override, когда нужное значение задается в нужном виде, Offset, при котором указывается прирост к штатной величине, а также Adaptive, комбинирующий возможности двух предыдущих режимов. Полный перечень напряжений, их диапазоны и шаг регулировки указаны в следующей таблице.
| Параметр | Диапазон напряжений, В | Шаг, В |
| VCCIN Voltage | 1,2–3,04 | 0,001 |
| CPU Core Voltage | 0,8–2,1 | 0,001 |
| CPU Core Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU Ring Voltage | 0,8–2,1 | 0,001 |
| CPU Ring Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU SA Voltage | 0,8–1,85 | 0,001 |
| CPU SA Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU IO Analog Voltage | 0,8–2,0 | 0,001 |
| CPU IO Analog Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU IO Digital Voltage | 0,8–2,0 | 0,001 |
| CPU IO Digital Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU IOA/IOD Voltage Boost | –0,15…+0,3 | 0,05 |
| DRAM Voltage | 0,24–2,77 | 0,01 |
| PCH 1,05 Voltage | 0,7–2,32 | 0,01 |
| PCH 1,5 Voltage | 0,8–2,77 | 0,01 |

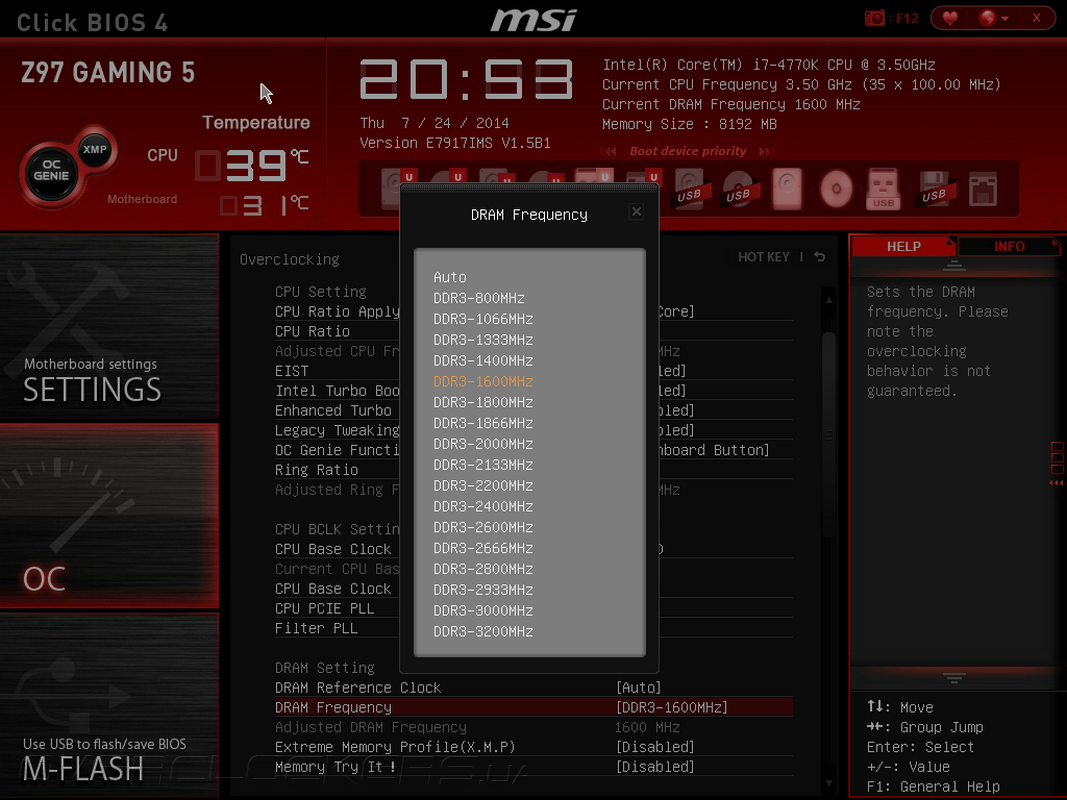

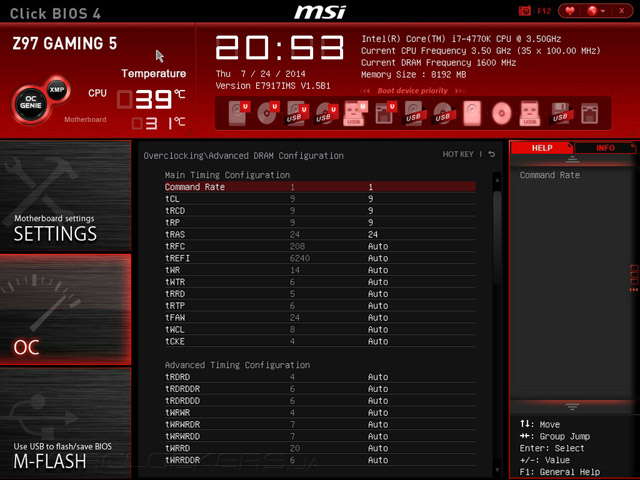

Прошивка позволяет установить для оперативной памяти тактовую частоту до 3200 МГц включительно, есть поддержка профилей X.M.P., а для любителей ручной настройки во вкладке DRAM Configuration предлагаются все необходимые регулировки таймингов и множества второстепенных параметров.

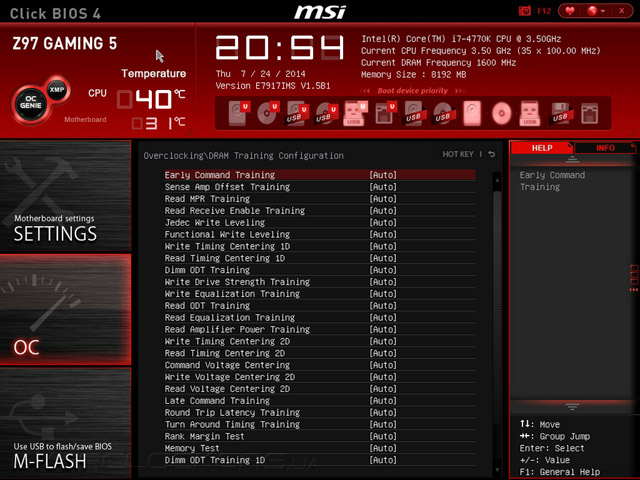

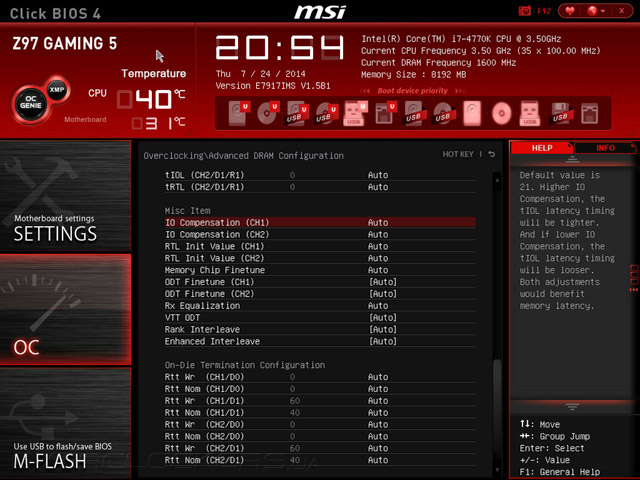

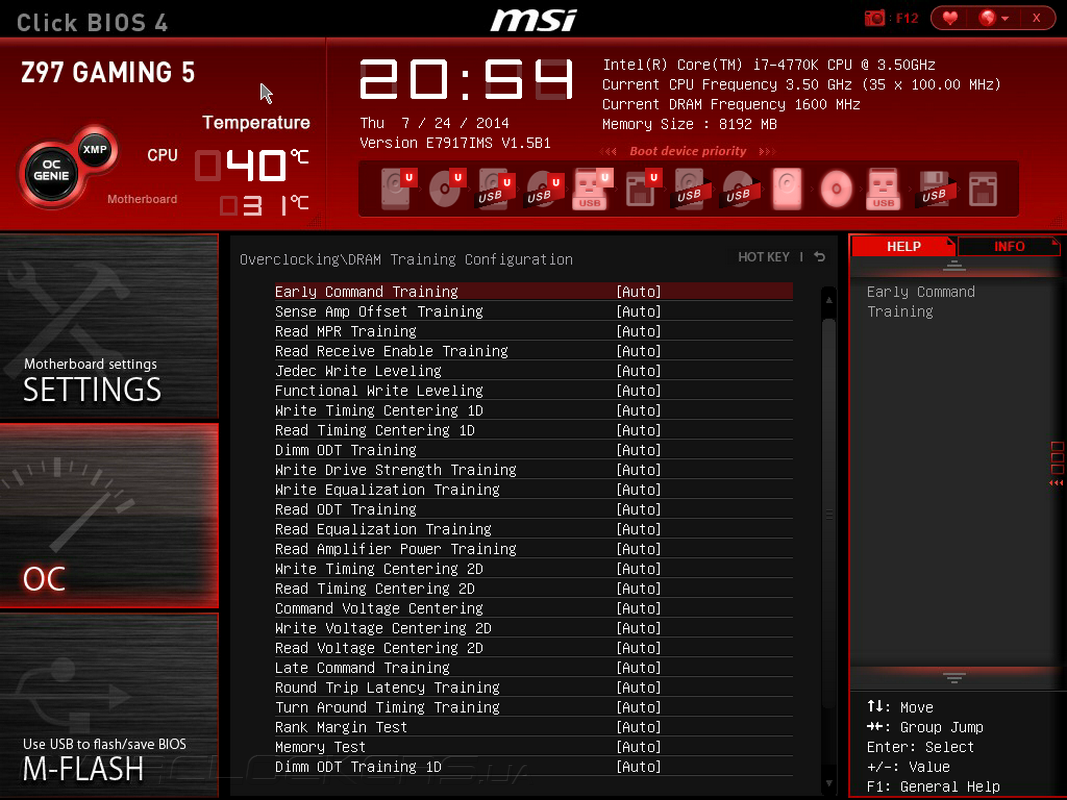

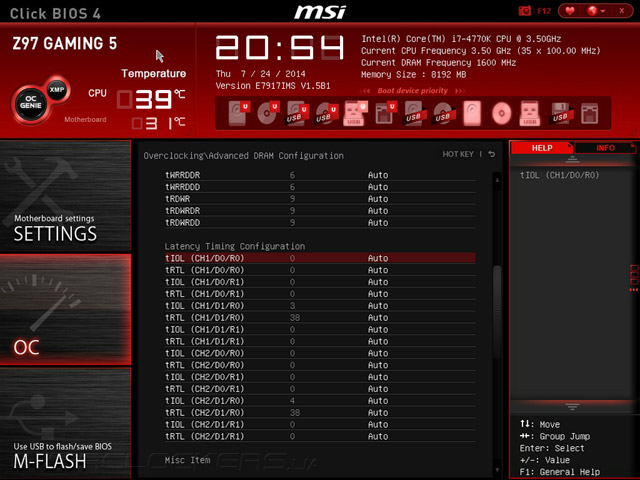

Для повышения разгонного потенциала ОЗУ можно попробовать воспользоваться опцией DRAM Training Configuration.

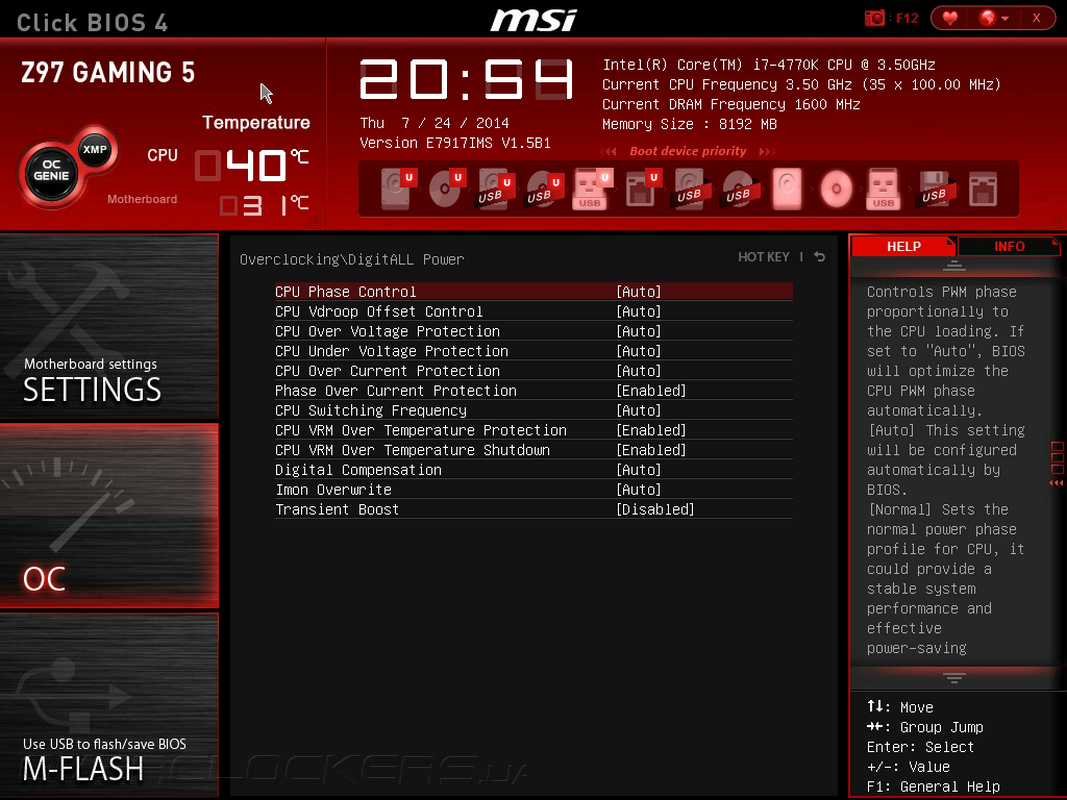

Настройки цифровой подсистемы питания находятся в подменю DigitAll Power. Именно здесь регулируется работа функции CPU Vdroop Offset Control, которая препятствует падению напряжения VCCIN при нагрузке, задаются пороги срабатывания защит от перегрева, перенапряжении и превышения силы тока, и многое другое.

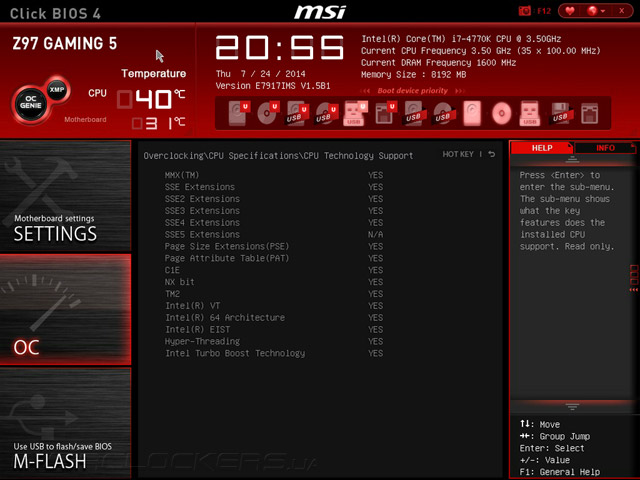

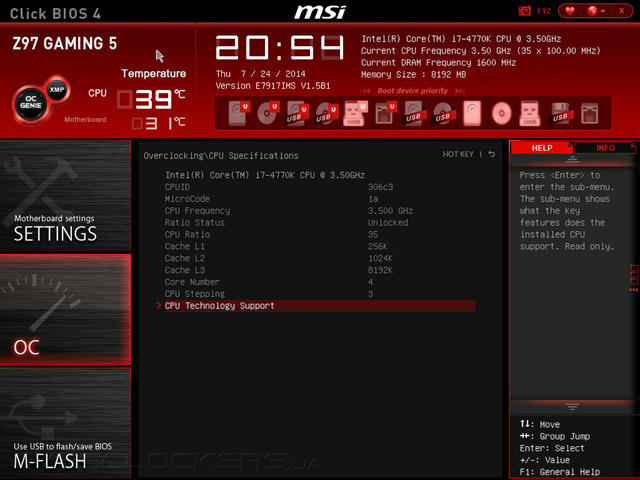

Вкладка CPU Specification, как следует из названия, позволяет получить подробную информацию об установленном процессоре, тогда как подраздел CPU Features отвечает за управление технологией Hyper Threading, аппаратной виртуализацией и защитой от вирусов, лимитами потребляемой мощности, процессорными функциями энергосбережения, а также специфическими опциями встроенного в процессор регулятора напряжения.

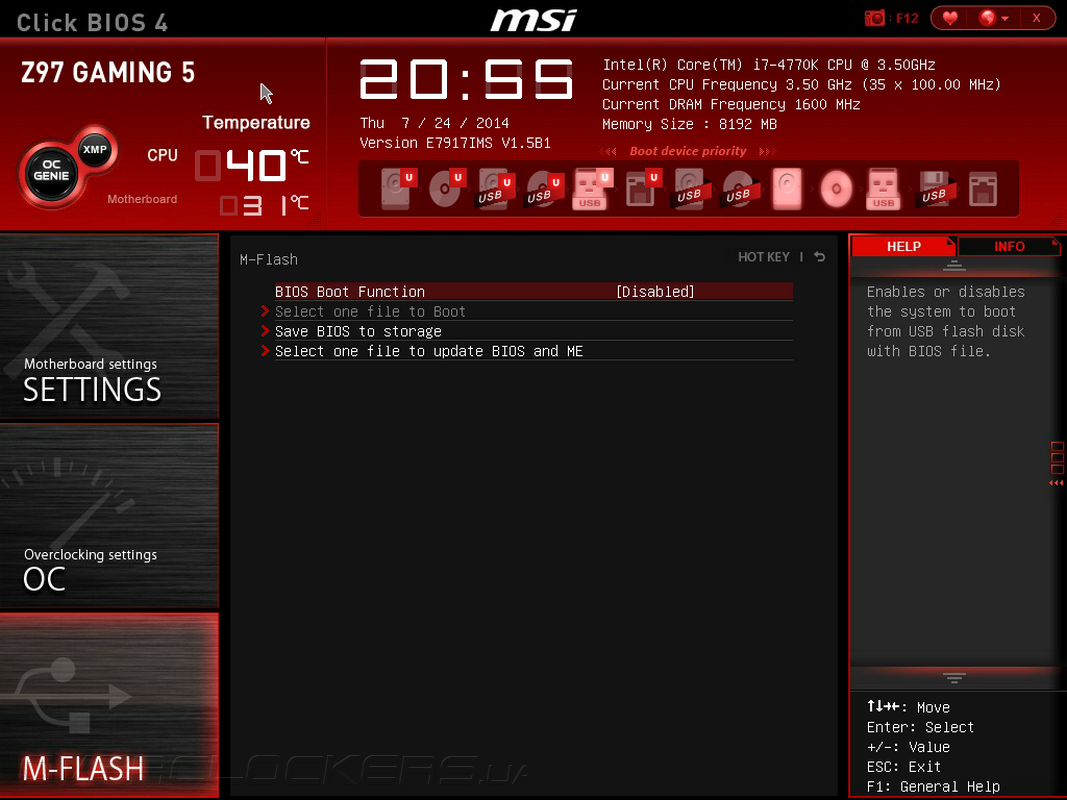

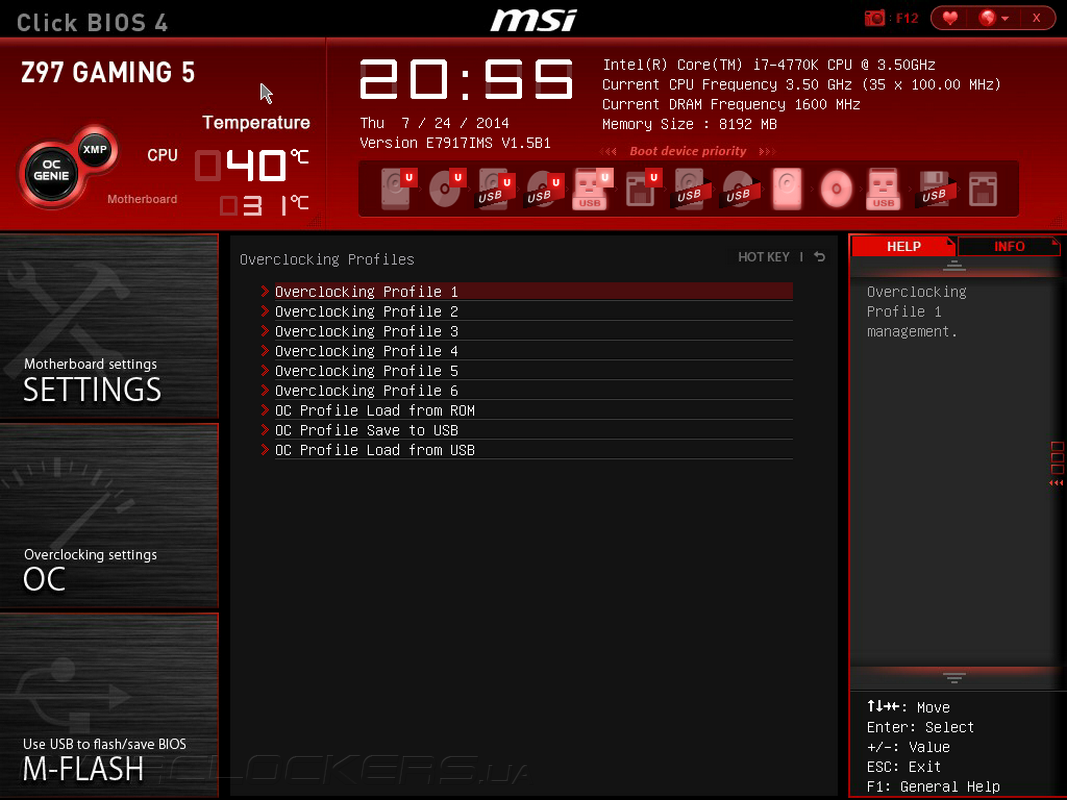

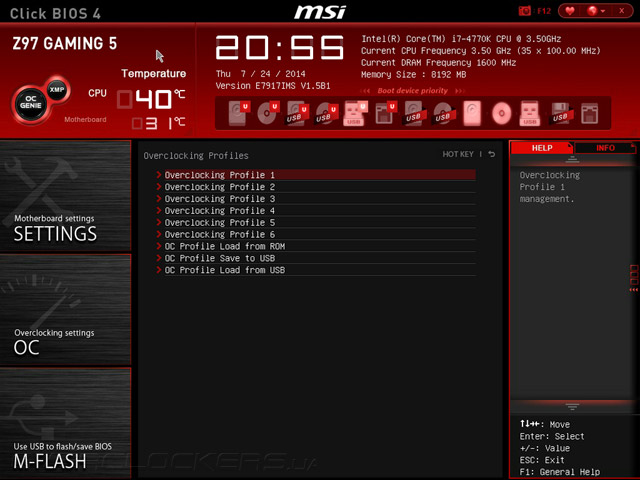

Из раздела M-Flash запускается одноименная подпрограмма, предназначенная для обновления микрокода UEFI, а вкладка OC Profile отвечает за хранение шести пользовательских наборов настроек, есть возможность записи и загрузки профилей на сменный накопитель.

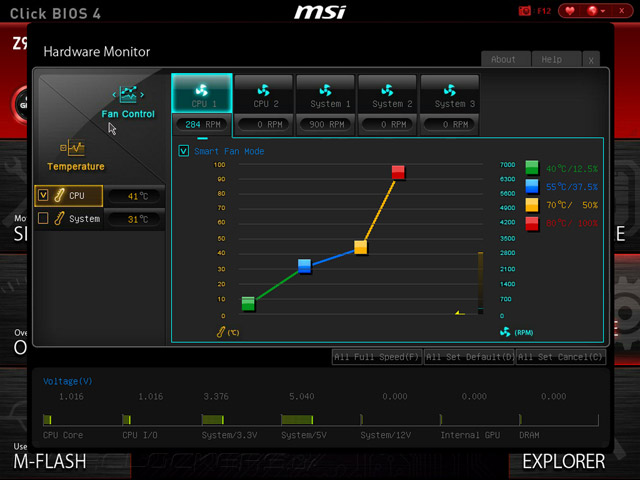

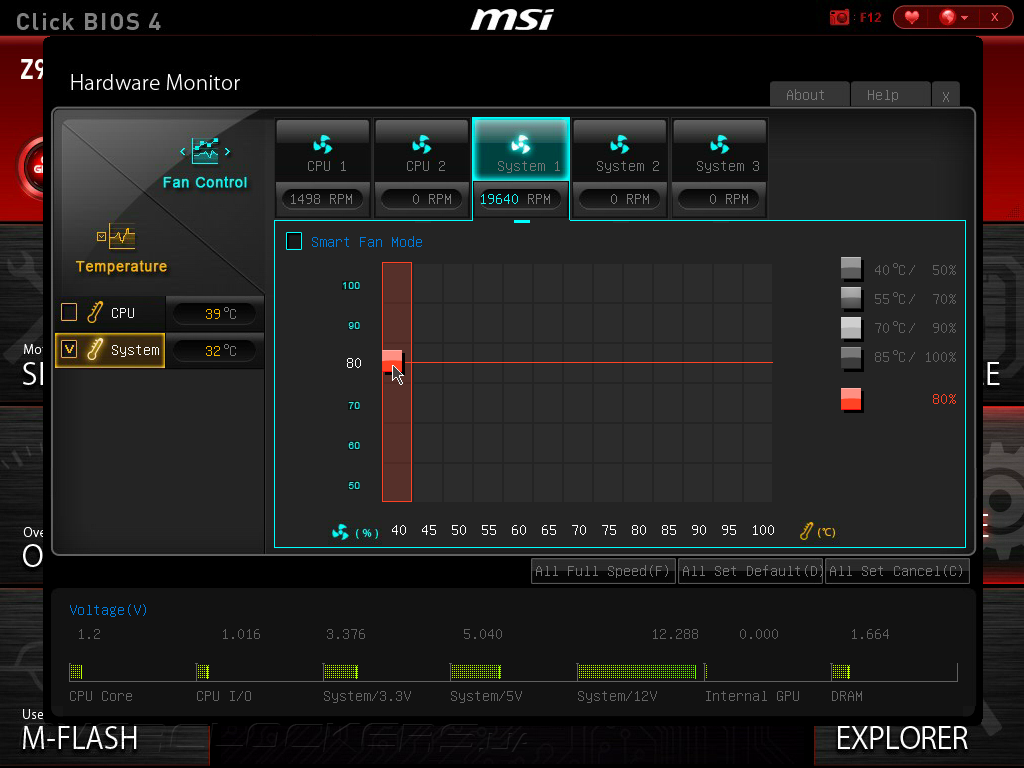

Системный мониторинг и управление скоростью вращения вентиляторов находится в разделе Hardware Monitor. Здесь выводятся величины семи основных напряжений, температуры процессора и материнской платы, а также скорости вращения крыльчаток пяти охладителей. Управление режимом работы «карлсонов» реализовано предельно просто и понятно, для каждого вентилятора скорость можно привязать к одной из двух температур, либо указать частоту вращения вручную.

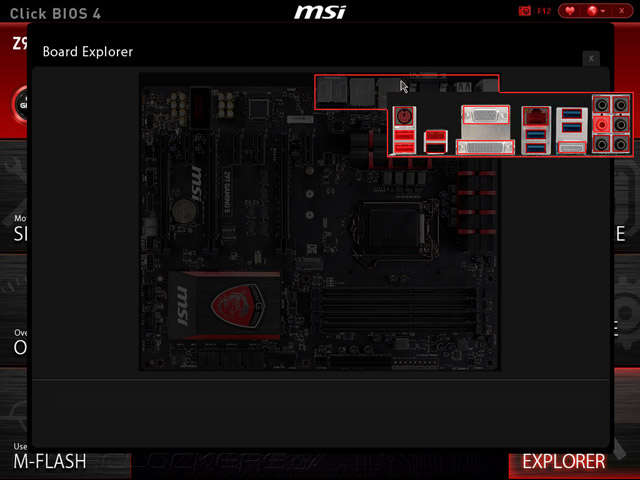

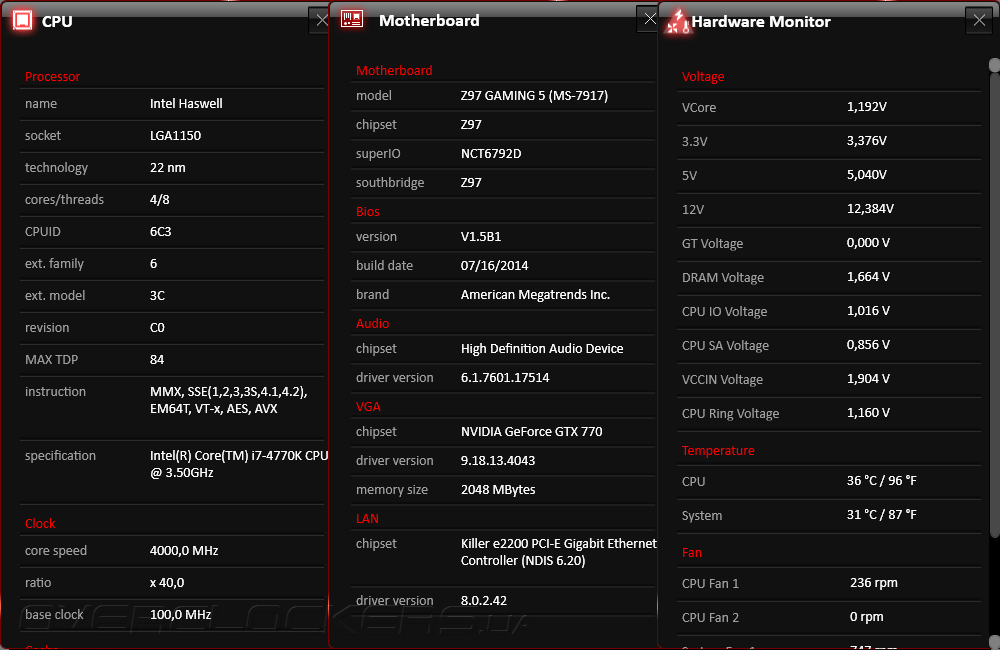

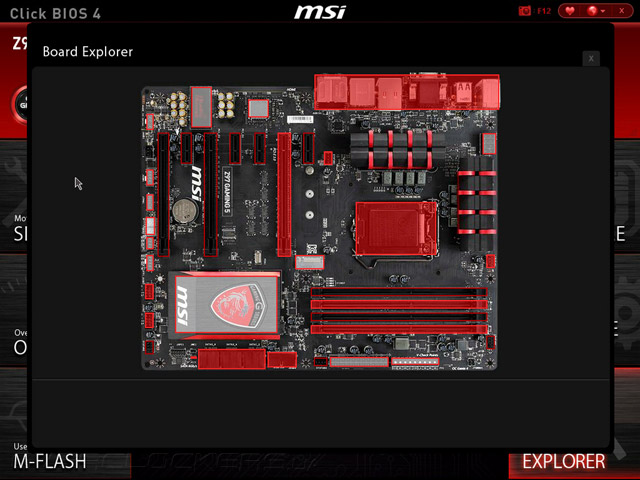

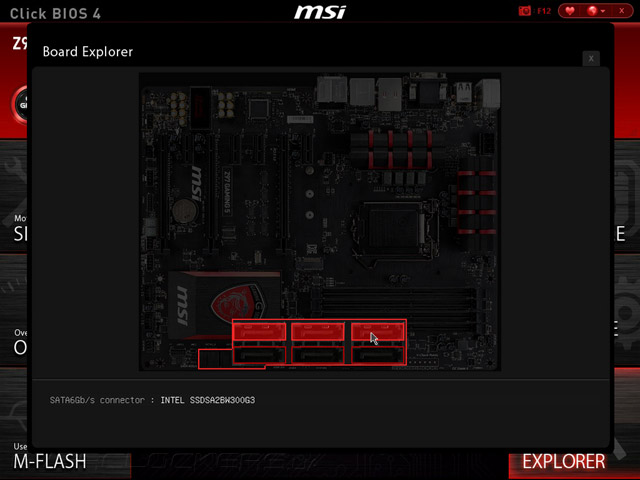

Для получения информации об установленных компонентах служит утилита Board Explorer. С ее помощью можно не только узнать тип центрального процессора, модулей ОЗУ и графического ускорителя, но и почерпнуть данные о подключенных дисковых накопителях и периферийных устройствах.

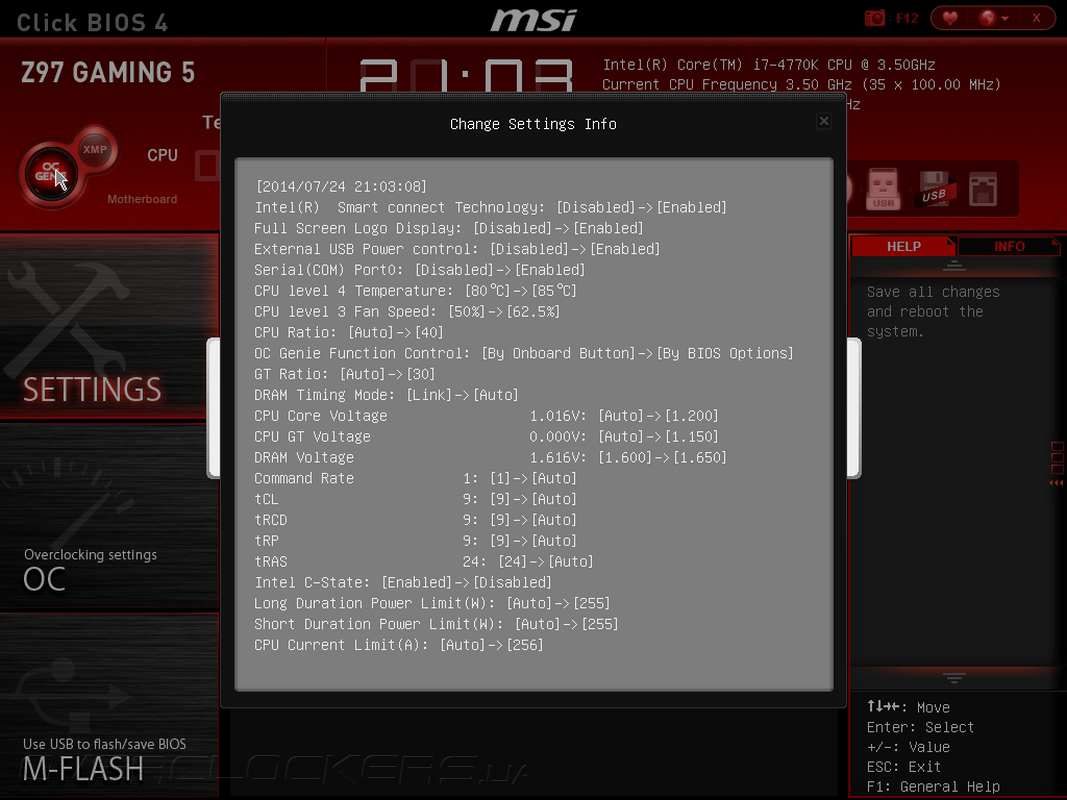

Наконец, прошивка новинки обладает очень полезной функцией Change Settings Info, которая позволяет просмотреть изменения конфигурации, которые будут приняты после перегрузки.
Комплектное ПО

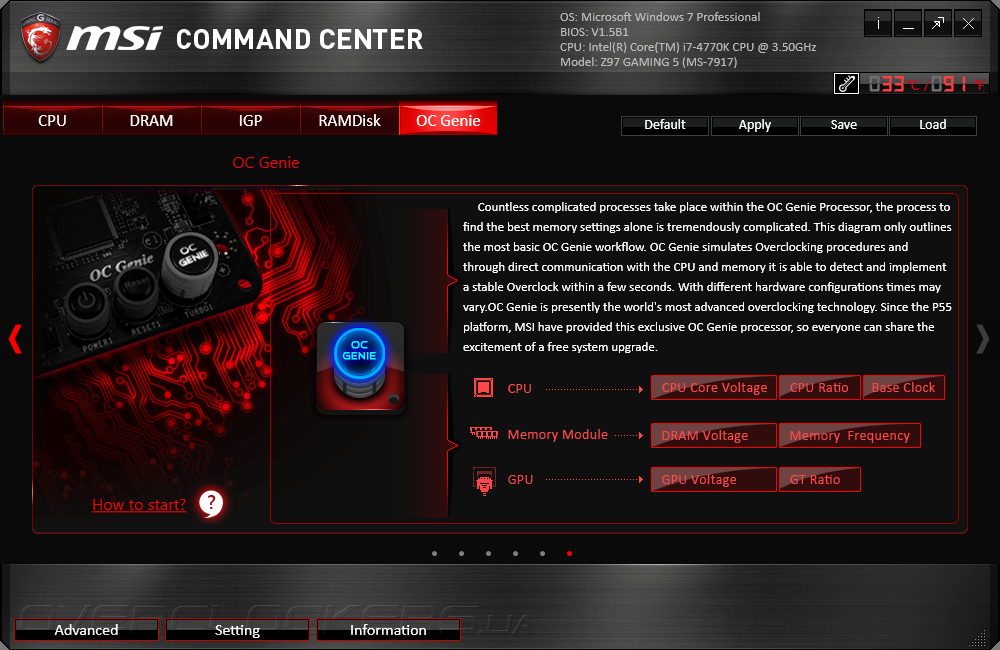

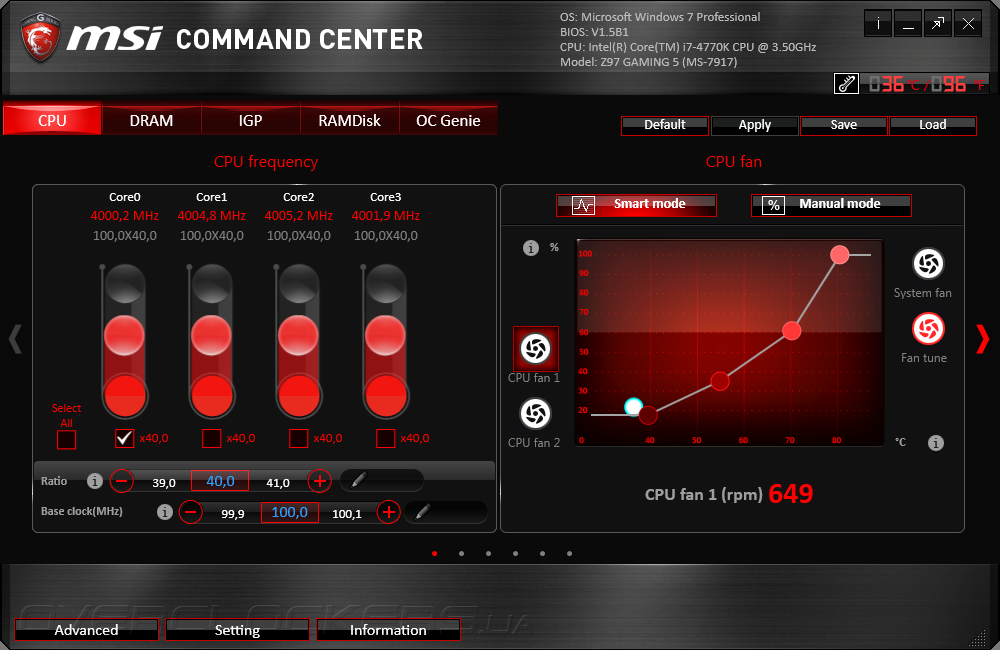

Материнская плата MSI Z97 Gaming 5 комплектуется всеми необходимыми драйверами и разнообразным ПО. Особого внимания заслуживает программный комплекс Command Center, предназначенный для разгона и системного мониторинга. В верхней части пользовательского интерфейса выводится информация о версии прошивки, операционной системе, установленном процессоре и его температуре. На вкладке CPU находится управление базовой частотой и коэффициентом умножения вычислительных ядер, а также регулировки скоростей вращения двух вентиляторов процессорного охладителя.

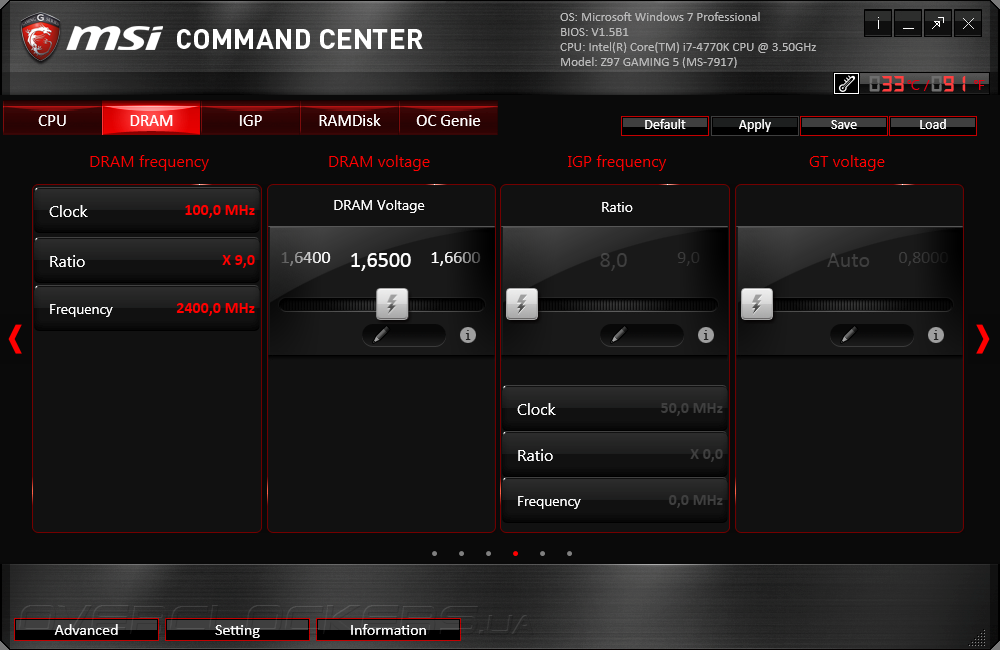

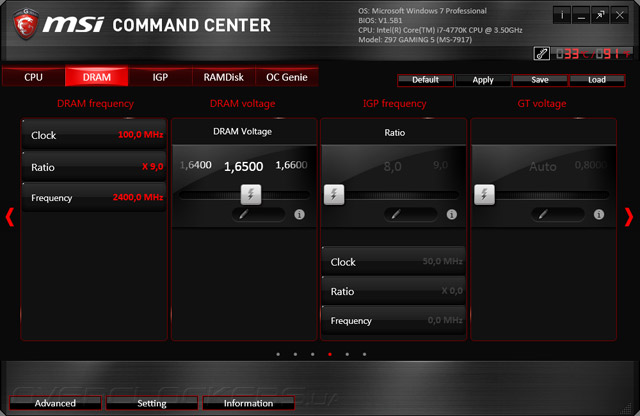

Вкладки DRAM и IGP, как следует из названия, отвечают за конфигурирование подсистемы ОЗУ и встроенного графического ядра, но для оперативной памяти доступна только регулировка напряжения, тогда как управление тактовой частотой почему-то не предусмотрено.

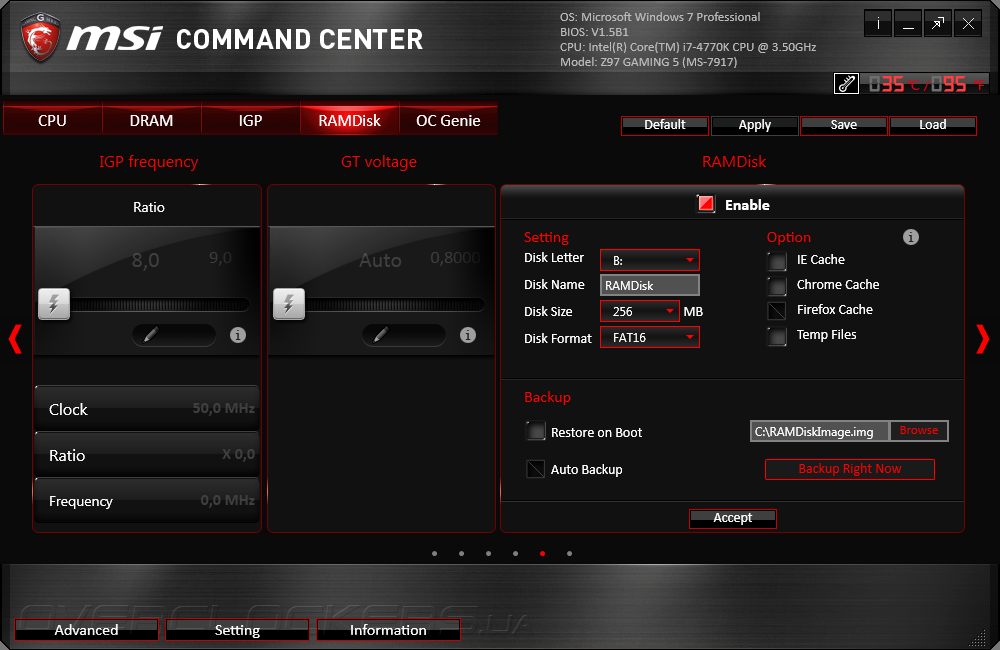

С помощью программы Command Center можно создать виртуальный логический диск в области ОЗУ, для этих целей служит вкладка RAMDisk, а также запустить функцию автоматического разгона OC Genie.

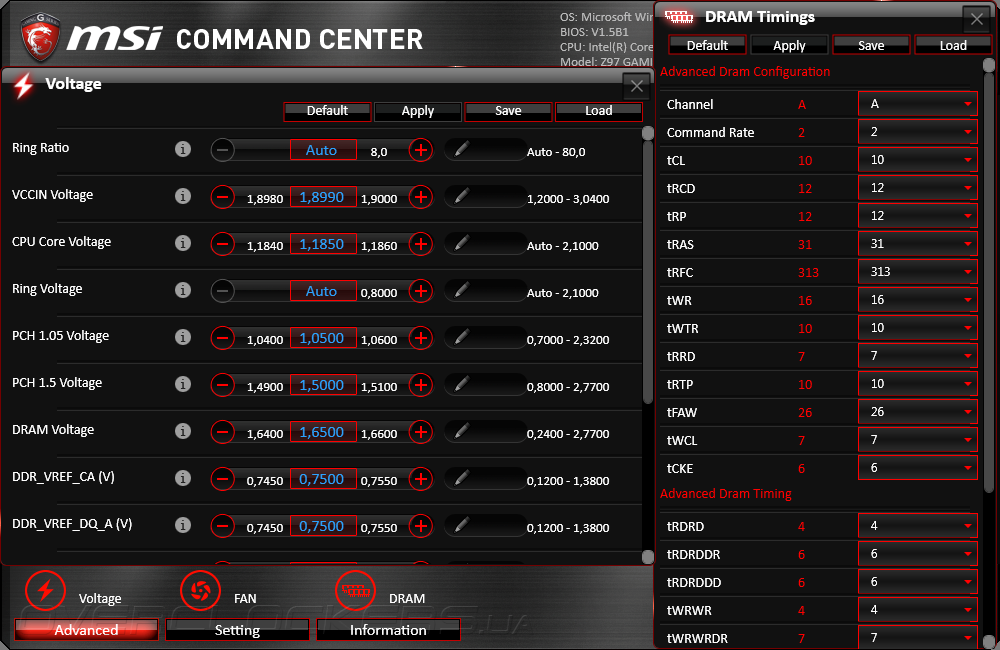

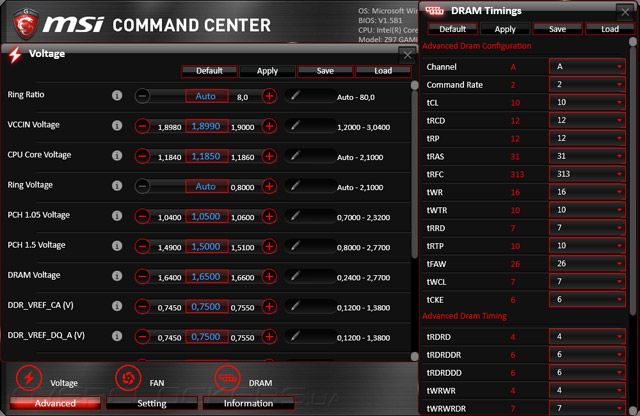

Среди возможностей утилиты числятся управление напряжениями на всех основных узлах материнской платы и регулировки основных таймингов оперативной памяти.

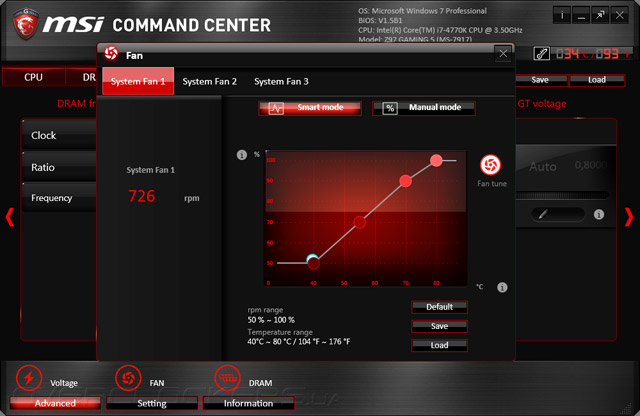

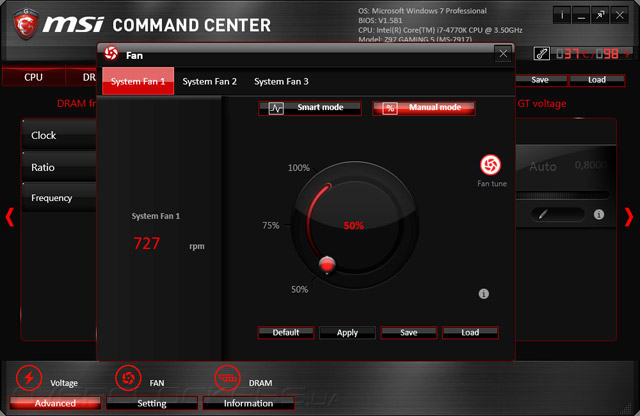

Есть функция настройки работы трех корпусных вентиляторов, для них предусмотрены два режима работы: ручной и интеллектуальный, где скорость вращения привязывается к температуре процессора.

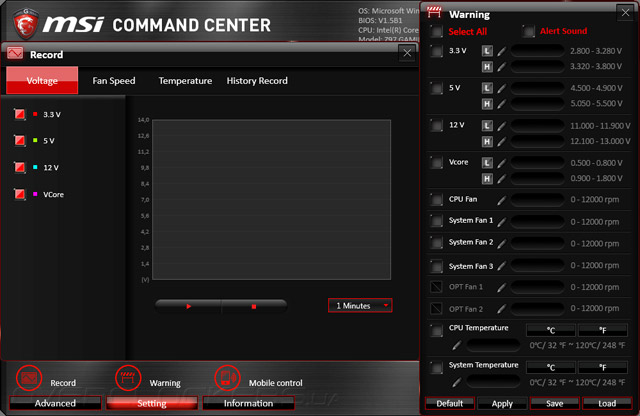

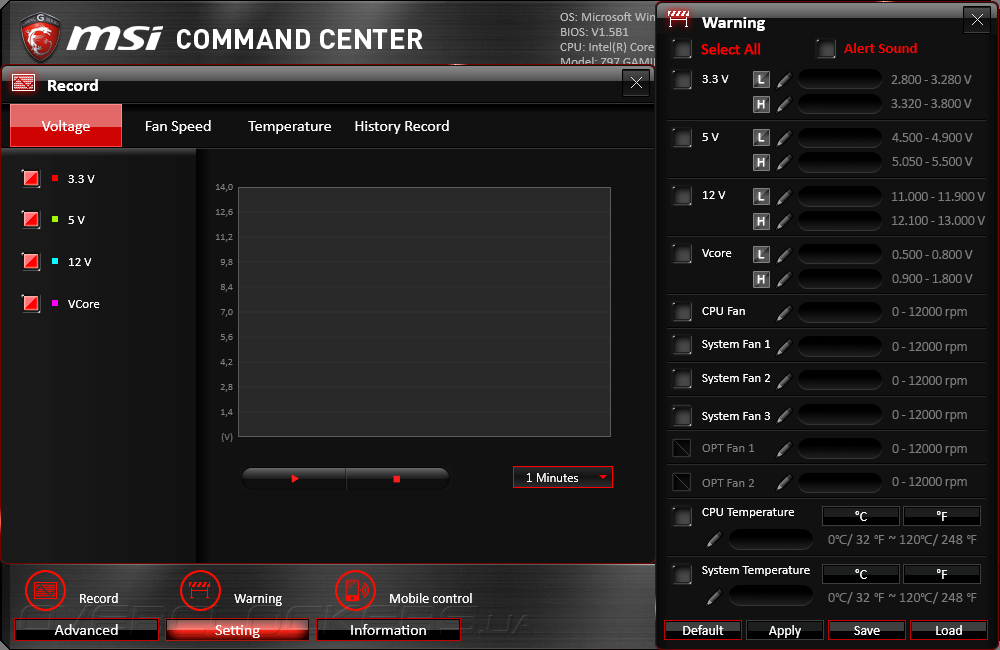

Программа Command Center позволяет отслеживать показания системного мониторинга и динамику их изменения, настраивать сигнализацию о превышении допустимых значений, а также получить исчерпывающую информацию об установленных модулях ОЗУ и центральном процессоре.

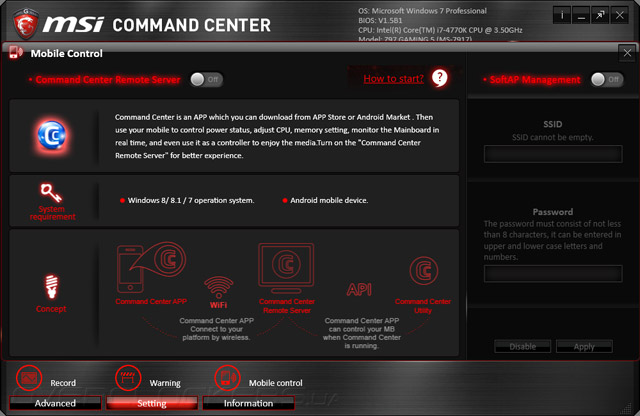

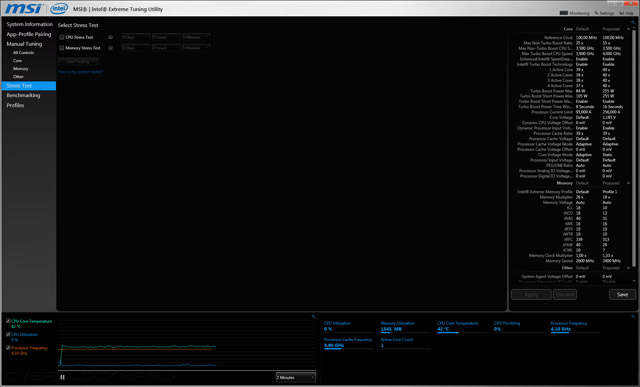

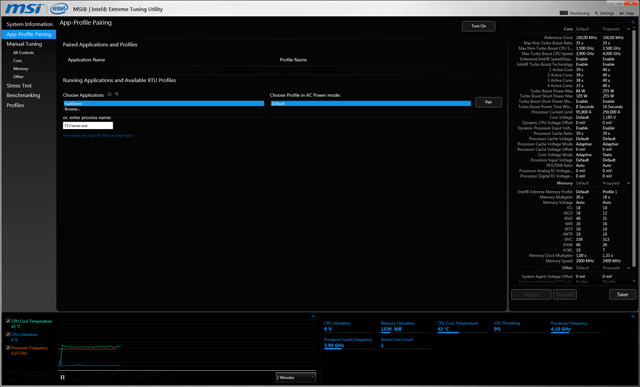

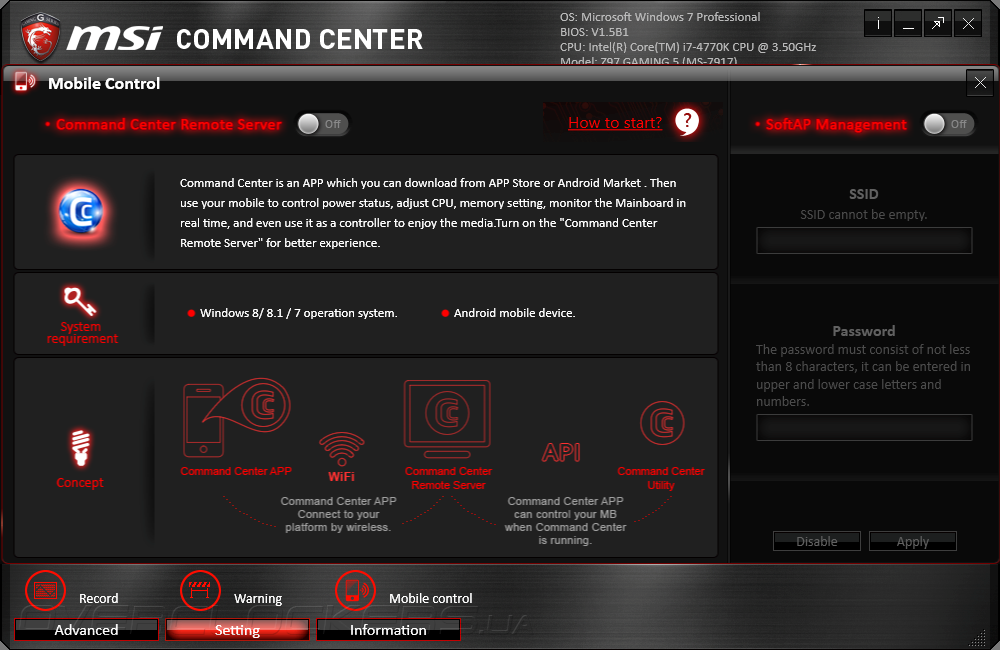

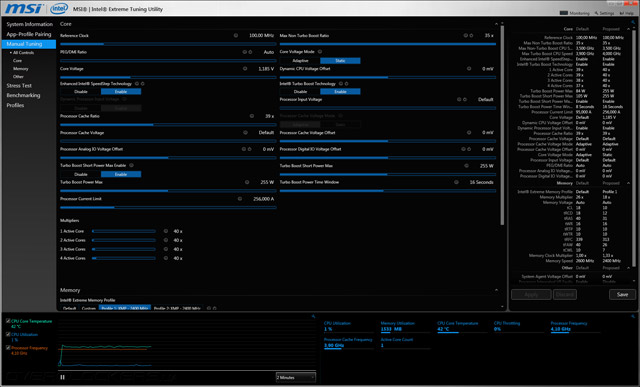

Уникальной особенностью программного обеспечения от MSI является возможность управления быстродействием и удаленного мониторинга с помощью мобильных устройств, работающих под управлениям Android или iOS, на которые установлено приложение Command Center APP.

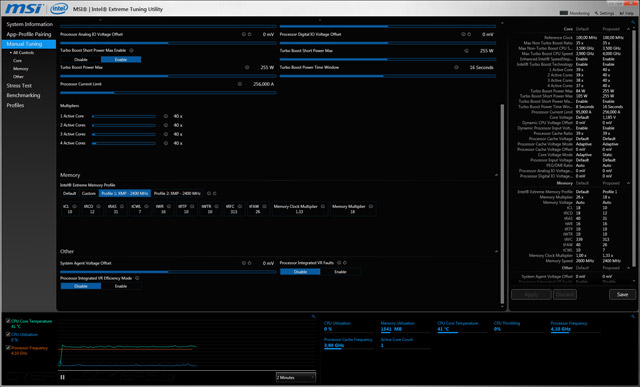

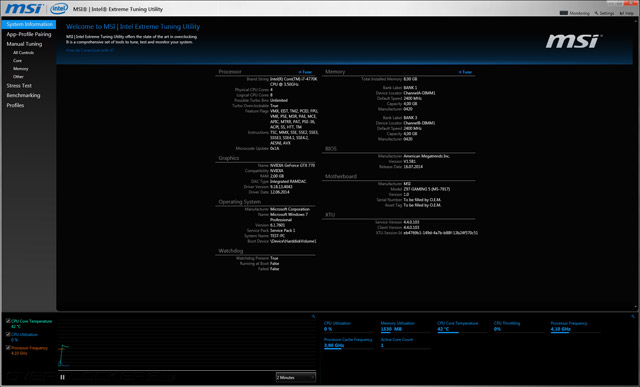

Помимо фирменного ПО покупателям MSI Z97 Gaming 5 предлагается уникальная возможность воспользоваться программой Extreme Tuning Utility, которая поставляется в месте с оригинальными системными платами Intel. Данный программный продукт дублирует некоторое функции MSI Command Center, но обладает рядом уникальных особенностей, таких как привязка профиля быстродействия к запускаемым приложениям, управление энергопотреблением и тонкими настройками подсистемы питания, а также встроенным стресс-тестом. Единственное, чего остро не хватает Intel Extreme Tuning Utility — возможности управления скоростями вращения вентиляторов.

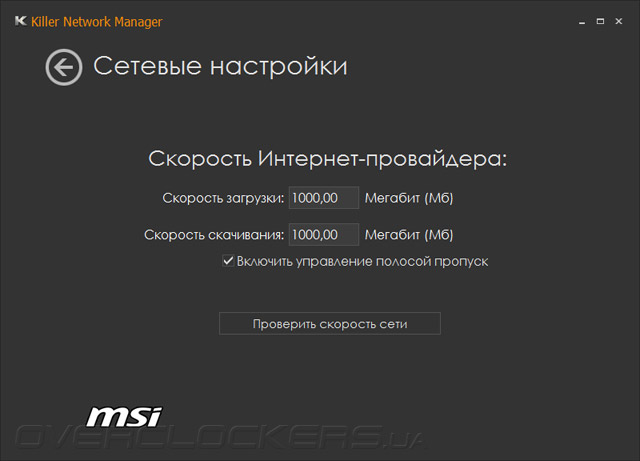

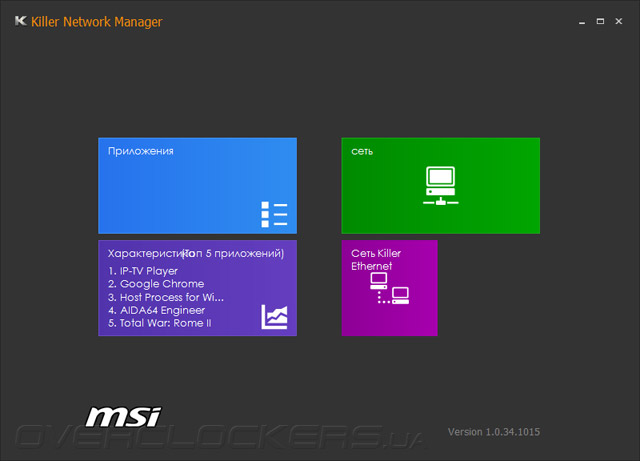

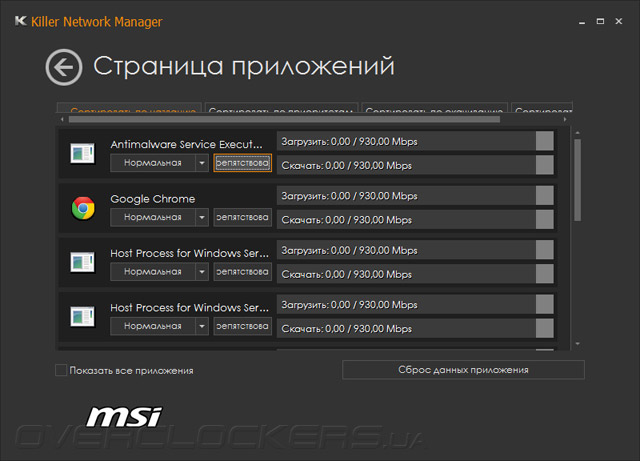

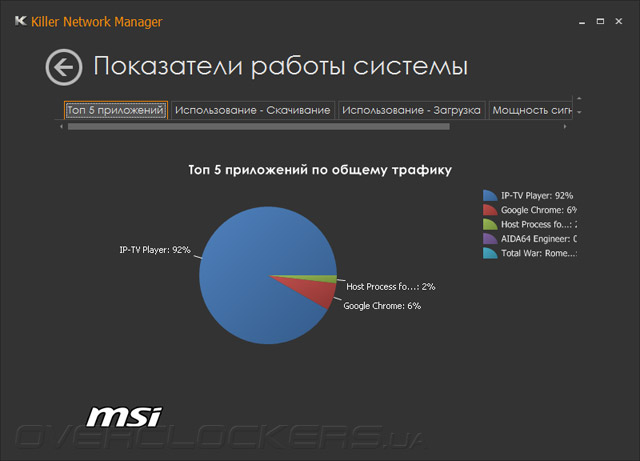

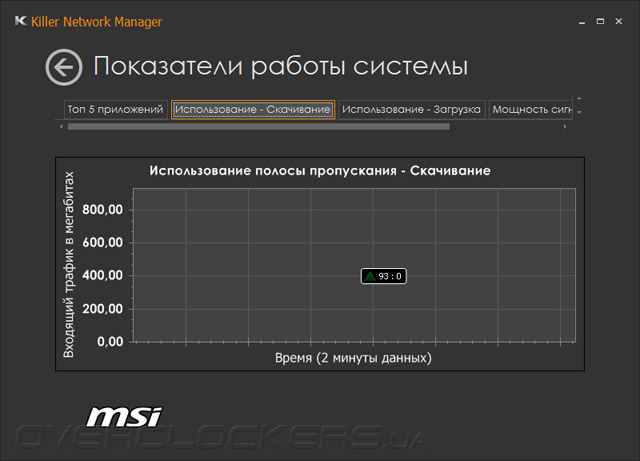

Для управления пропускной способностью сетевого соединения и настройки приоритета доступа приложений в Интернет служит программа Network Killer Manager. Утилита имеет простой и понятный интерфейс, выполненный в стиле Windows 8, с которым под силу разобраться даже новичку.
Для тестирования быстродействия и оценки разгонного потенциала MSI Z97 Gaming 5 использовалось следующее аппаратное обеспечение:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
- ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
- ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
- AIDA64 4.50.3034 (Cache & Memory benchmark);
- Futuremark PCMark 8 v2.0.2028
- Futuremark 3DMark v 1.3.708;
- Batman: Arkham City;
- F1 2012;
- Total War: Rome II.
Разгонный потенциал
Для оценки запаса прочности MSI Z97 Gaming 5 использовался процессор Intel Core i7-4770K, прошедший процедуру «скальпирования», то есть теромоинтерфейс между крышкой и кристаллом был заменен на «жидкий металл». После повышения Vcore до 1,4 В тактовую частоту вычислительных ядер удалось поднять до 4500 МГц, в таком режиме система проходила тест стабильности LinX 0.6.4, а температура не превышала 95 °С. Во время тестов модули ОЗУ функционировали в режиме 2400 МГц с таймингами 10-12-12-31-2Т, кольцевая шина работала на частоте 4400 МГц при поднятии CPU Ring Voltage до 1,35 В.
При использовании в качестве стресс-теста LinX 0.6.5, который поддерживает инструкций AVX 2.0, из-за перегрева напряжение на вычислительных ядрах пришлось уменьшить до 1,35 В, что повлекло за собой снижение разгона до 4400 МГц. В процессе тестов было замечено, что у материнской платы наблюдаются некоторые проблемы со стабильностью Vcore, которое «плавало» в пределах 1,35–1,368 В, что, очевидно, не лучшим образом отразилось на температурном режиме.
Так или иначе, но результатов ASUS Maximus VII Hero новинка, увы, не достигла, зато MSI Z97 Gaming 5 существенно превзошла соперницу по части увеличения базовой частоты, обеспечив прирост BCLK до 185 МГц.
По итогам оверклокинга подсистемы ОЗУ системная плата позволила поднять тактовую частоту модулей G.Skill TridentX F3-2400C10D-8GTX до 2576 МГц с задержками 12-12-12-35-2Т — не самый лучший, но заслуживающий всяческого уважения результат.
Что касается автоматического разгона, то здесь MSI Z97 Gaming 5 похвастаться особо нечем, после включения опции OC Genie частота процессора увеличилась до 4000 МГц, а для модулей ОЗУ был активирован профиль X.M.P. Кроме того, в процессе автоматического разгона полностью отключились функции энергосбережения.
Результаты тестирования
При измерении пропускной способности ОЗУ в программе AIDA64 все три участницы показали абсолютно одинаковые результаты в трех тестах из четырех, тогда как MSI Z97 Gaming 5 продемонстрировала наименьшую латентность доступа.
В тестовом пакете Futuremark PCMark 8 конкурсантки набрали одинаковое количество баллов, а значит, их быстродействие в повседневных прикладных задачах будет близким к максимальному.
Тестирование в графическом бенчмарке Futuremark 3DMark не позволило определить лидера, в подтесте Cloud gate чуть быстрее оказалась системная плата ASUS Maximus VII Hero, тогда как в тестовом сценарии Sky diver новинка немного опередила своих соперниц.
В игровых приложениях MSI Z97 Gaming 5 уступила пару fps двум другим участницам в шутере Batman: Arkham City и гоночном симуляторе F1 2012, тогда как в стратегии Total War: Rome II обеспечила небольшое преимущество над конкурентками.
Энергопотребление
Оценка энергопотребления тестовых стендов выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и среднее энергопотребление в простое.
В простое системная плата MSI Z97 Gaming 5 продемонстрировала великолепную энергоэффективность, выиграв у соперниц 8 – 9 Вт. При высокой нагрузке самой экономичной оказалась модель ASUS Sabertooth Z87, а продукт MSI расположился на второй позиции, самой же прожорливой стала «материнка» ASUS Maximus VII Hero.
Выводы
В процессе обзора материнская платы MSI Z97 Gaming 5 проявила себя достаточно хорошо, продемонстрировав удачное сочетание высокого качества изготовления, сбалансированных возможностей расширения и прошивки, обладая всеми необходимыми инструментами для успешного разгона. Позитивную картину дополняет функциональное комплектное ПО и высокое быстродействие в штатном режиме. В то же время, во время разгона новинка показала неплохие, но далеко не рекордные результаты, во всяком случае, максимального разгона для тестового Intel Core i7-4770K достичь так и не удалось. Скорее всего, причина кроется в несовершенном механизме управления Vcore, из-за чего процессор в предельных режимах балансировал на грани нестабильности и перегрева. Также есть определенные вопросы к работе функции автоматического разгона OC Genie, которая обеспечивает ну очень скромный прирост тактовой частоты. К счастью, эти проблемы могут быть решены в новой стабильной версии управляющего микрокода, поскольку объективных причин, сдерживающих оверклокинг у MSI Z97 Gaming 5 нет.
Что касается сравнения со старшей моделью MSI Z97 Gaming 7, то на ее фоне Gaming 5 отнюдь не выглядит «бедной родственницей». Все лучшие черты остались без изменений, а некоторое сокращение возможностей расширения и дополнительных функций повлекло снижение стоимости на 25%, на момент написания обзора цена Z97 Gaming 5 в украинской рознице находилась в районе 175 долларов — не так и много за качественный продукт с массой достоинств.
