Обзор и тестирование материнской платы MSI Z97 Gaming 5 для процессоров Intel Haswell

Тестовый стенд

Для тестирования быстродействия и оценки разгонного потенциала MSI Z97 Gaming 5 использовалось следующее аппаратное обеспечение:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Процессорные функции энергосбережения и технология Intel Turbo Boost функционировали в штатном режиме, а модули ОЗУ работали на частоте 1600 МГц с таймингами 9-9-9-24-1T. Уровень быстродействия новинки был сопоставлен с материнскими платами ASUS Sabertooth Z87 и ASUS Maximus VII Hero. Во время тестов системные платы работали под управлением таких версий прошивок:
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение. Для оценки уровня быстродействия было использовано следующее ПО:
  • AIDA64 4.50.3034 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.

Разгонный потенциал

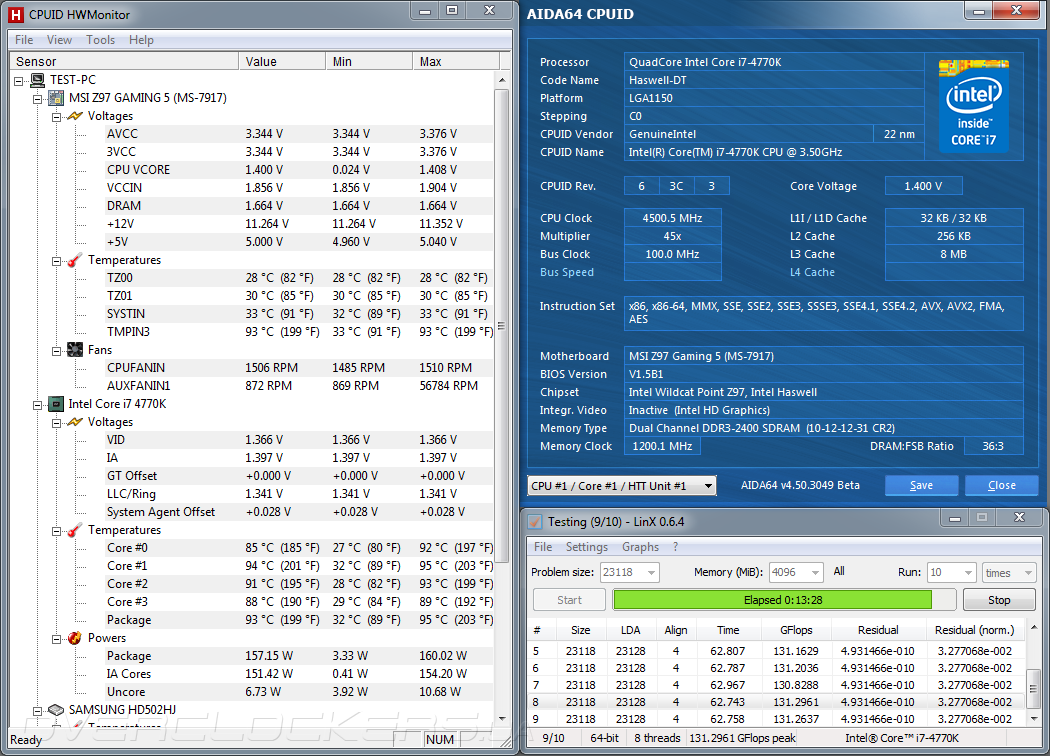

Для оценки запаса прочности MSI Z97 Gaming 5 использовался процессор Intel Core i7-4770K, прошедший процедуру «скальпирования», то есть теромоинтерфейс между крышкой и кристаллом был заменен на «жидкий металл». После повышения Vcore до 1,4 В тактовую частоту вычислительных ядер удалось поднять до 4500 МГц, в таком режиме система проходила тест стабильности LinX 0.6.4, а температура не превышала 95 °С. Во время тестов модули ОЗУ функционировали в режиме 2400 МГц с таймингами 10-12-12-31-2Т, кольцевая шина работала на частоте 4400 МГц при поднятии CPU Ring Voltage до 1,35 В.

MSI Z97 Gaming 5

При использовании в качестве стресс-теста LinX 0.6.5, который поддерживает инструкций AVX 2.0, из-за перегрева напряжение на вычислительных ядрах пришлось уменьшить до 1,35 В, что повлекло за собой снижение разгона до 4400 МГц. В процессе тестов было замечено, что у материнской платы наблюдаются некоторые проблемы со стабильностью Vcore, которое «плавало» в пределах 1,35–1,368 В, что, очевидно, не лучшим образом отразилось на температурном режиме.

MSI Z97 Gaming 5

Так или иначе, но результатов ASUS Maximus VII Hero новинка, увы, не достигла, зато MSI Z97 Gaming 5 существенно превзошла соперницу по части увеличения базовой частоты, обеспечив прирост BCLK до 185 МГц.

MSI Z97 Gaming 5

По итогам оверклокинга подсистемы ОЗУ системная плата позволила поднять тактовую частоту модулей G.Skill TridentX F3-2400C10D-8GTX до 2576 МГц с задержками 12-12-12-35-2Т — не самый лучший, но заслуживающий всяческого уважения результат.

MSI Z97 Gaming 5

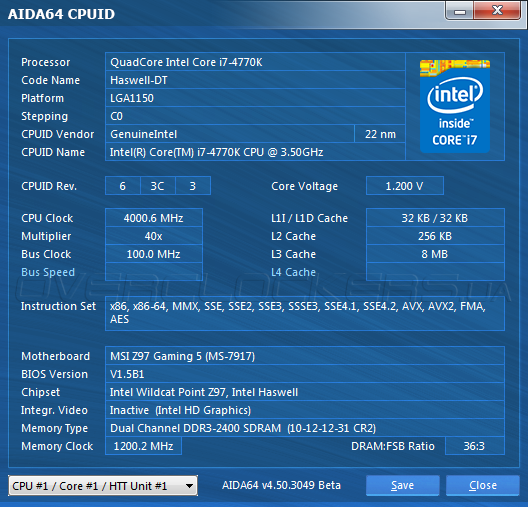

Что касается автоматического разгона, то здесь MSI Z97 Gaming 5 похвастаться особо нечем, после включения опции OC Genie частота процессора увеличилась до 4000 МГц, а для модулей ОЗУ был активирован профиль X.M.P. Кроме того, в процессе автоматического разгона полностью отключились функции энергосбережения.

MSI Z97 Gaming 5


Результаты тестирования

MSI Z97 Gaming 5

MSI Z97 Gaming 5

MSI Z97 Gaming 5

MSI Z97 Gaming 5

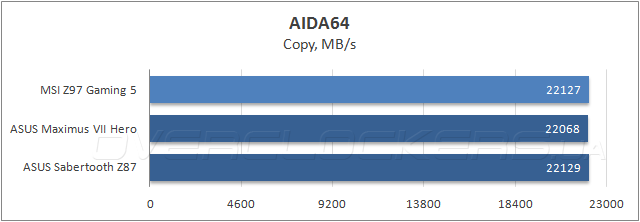

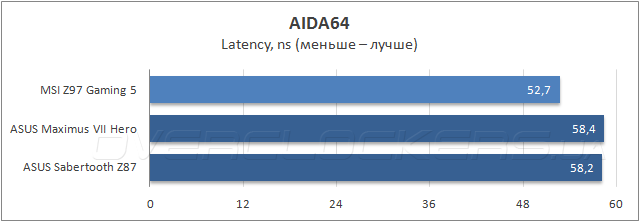

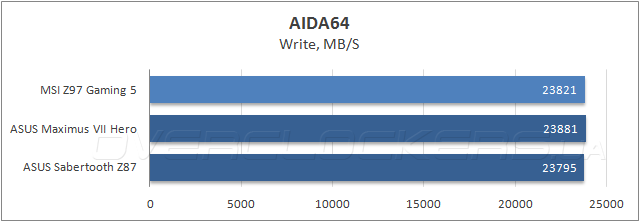

При измерении пропускной способности ОЗУ в программе AIDA64 все три участницы показали абсолютно одинаковые результаты в трех тестах из четырех, тогда как MSI Z97 Gaming 5 продемонстрировала наименьшую латентность доступа.

MSI Z97 Gaming 5

MSI Z97 Gaming 5

MSI Z97 Gaming 5

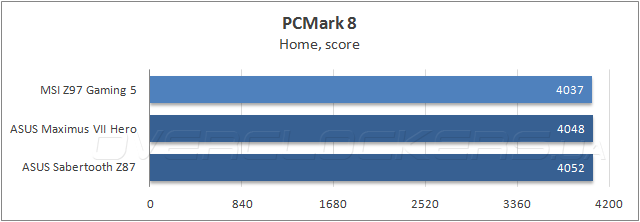

В тестовом пакете Futuremark PCMark 8 конкурсантки набрали одинаковое количество баллов, а значит, их быстродействие в повседневных прикладных задачах будет близким к максимальному.

MSI Z97 Gaming 5

MSI Z97 Gaming 5

MSI Z97 Gaming 5

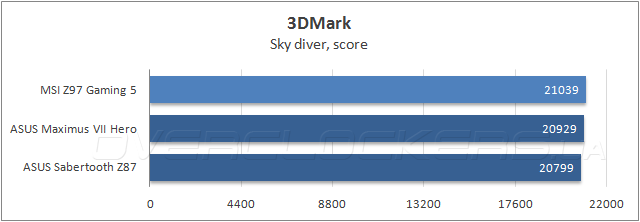

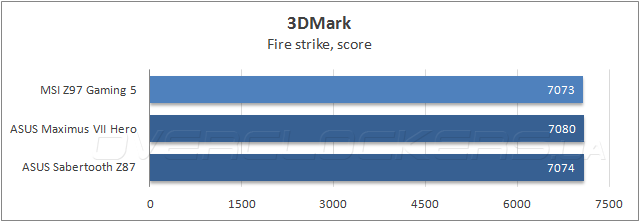

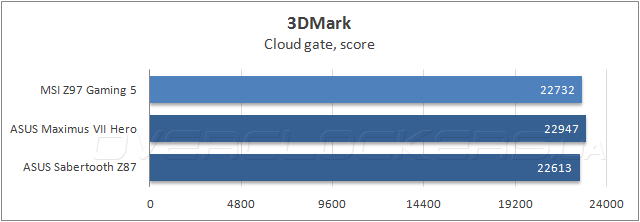

Тестирование в графическом бенчмарке Futuremark 3DMark не позволило определить лидера, в подтесте Cloud gate чуть быстрее оказалась системная плата ASUS Maximus VII Hero, тогда как в тестовом сценарии Sky diver новинка немного опередила своих соперниц.

MSI Z97 Gaming 5

MSI Z97 Gaming 5

MSI Z97 Gaming 5

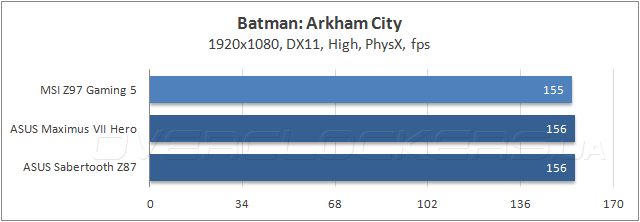

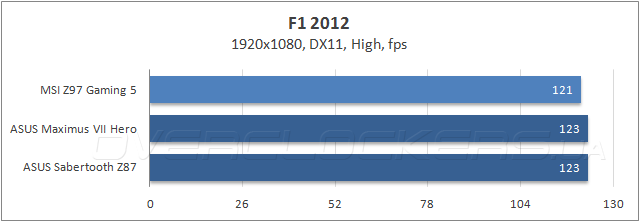

В игровых приложениях MSI Z97 Gaming 5 уступила пару fps двум другим участницам в шутере Batman: Arkham City и гоночном симуляторе F1 2012, тогда как в стратегии Total War: Rome II обеспечила небольшое преимущество над конкурентками.


Энергопотребление

Оценка энергопотребления тестовых стендов выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и среднее энергопотребление в простое.

MSI Z97 Gaming 5

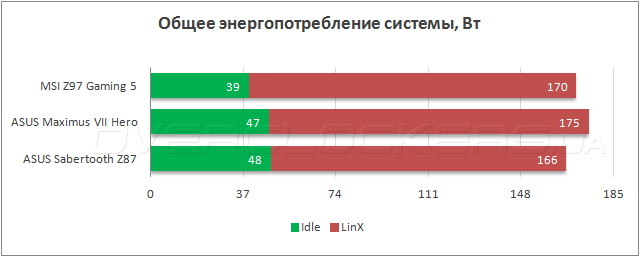

В простое системная плата MSI Z97 Gaming 5 продемонстрировала великолепную энергоэффективность, выиграв у соперниц 8 – 9 Вт. При высокой нагрузке самой экономичной оказалась модель ASUS Sabertooth Z87, а продукт MSI расположился на второй позиции, самой же прожорливой стала «материнка» ASUS Maximus VII Hero.


Выводы

В процессе обзора материнская платы MSI Z97 Gaming 5 проявила себя достаточно хорошо, продемонстрировав удачное сочетание высокого качества изготовления, сбалансированных возможностей расширения и прошивки, обладая всеми необходимыми инструментами для успешного разгона. Позитивную картину дополняет функциональное комплектное ПО и высокое быстродействие в штатном режиме. В то же время, во время разгона новинка показала неплохие, но далеко не рекордные результаты, во всяком случае, максимального разгона для тестового Intel Core i7-4770K достичь так и не удалось. Скорее всего, причина кроется в несовершенном механизме управления Vcore, из-за чего процессор в предельных режимах балансировал на грани нестабильности и перегрева. Также есть определенные вопросы к работе функции автоматического разгона OC Genie, которая обеспечивает ну очень скромный прирост тактовой частоты. К счастью, эти проблемы могут быть решены в новой стабильной версии управляющего микрокода, поскольку объективных причин, сдерживающих оверклокинг у MSI Z97 Gaming 5 нет.

Что касается сравнения со старшей моделью MSI Z97 Gaming 7, то на ее фоне Gaming 5 отнюдь не выглядит «бедной родственницей». Все лучшие черты остались без изменений, а некоторое сокращение возможностей расширения и дополнительных функций повлекло снижение стоимости на 25%, на момент написания обзора цена Z97 Gaming 5 в украинской рознице находилась в районе 175 долларов — не так и много за качественный продукт с массой достоинств.
