Обзор материнской платы MSI Z77A-GD65 Gaming

Разгонный потенциал

Год назад для оценки прочности «обычной» MSI Z77A-GD65 использовался процессор Intel Core-i7 2600K, тогда как героине сегодняшнего обзора предстояло разгонять 22-нм Intel Core i5-3570K, который способен работать на частоте до 4700 МГц при напряжении около 1,33 В с использованием мощных воздушных систем охлаждения. Увы, новинка не смогла обеспечить максимальный разгон нашего Ivy Bridge, так что пришлось ограничиться отметкой в 4600 МГц. Для этого Vcore было увеличено до 1,31 В, а напряжение на цепях ввода-вывода и «системном агенте» составляло 1,11 В и 1,05 В соответственно. Опция Vdroop Offset Control устанавливалась в значение 100%, также была активирована Internal PLL Overvoltage. В таком режиме система проходила длительный стресс-тест в программе LinX, не подавая признаков перегрева. В простое частота центрального процессора уменьшалась, тогда как напряжение оставалось на постоянном уровне.

Разгон MSI Z77A-GD65 Gaming

Заметим, что в нагрузке программный мониторинг занижал показания Vcore примерно на 0,03 В, так что при разгоне необходимо учитывать эту погрешность или пользоваться контрольными точками V-Check Points. Что касается разгона ОЗУ, то комплект памяти G.Skill TridentX F3-2400C10D-8GTX заработал на частоте 2400 МГц с напряжением 1,65 В с задержками 10-12-12-31-2Т. Увы, дальнейший рост частоты оказался невозможным даже после ослабления таймингов.

В результате работы функции OC Genie II автоматический разгон процессора на MSI Z77A-GD65 Gaming составил 4200 МГц, а модули оперативной памяти заработали на частоте 2133 МГц с задержками 10-12-12-31-2Т. К сожалению, в автоматическом режиме технологии энергосбережения полностью прекращают свою работу, так что напряжение и частота центрального процессора были неизменными независимо от нагрузки.

Разгон MSI Z77A-GD65 Gaming

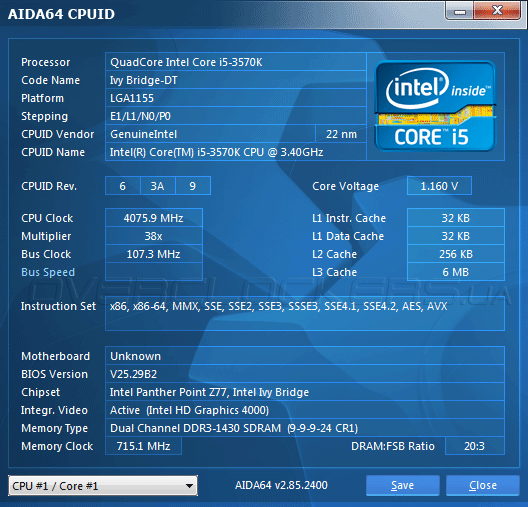

В части способности к повышению базовой частоты системная плата показала очень хороший результат, достигнув 107,3 МГц. Конечно, этого будет недостаточно для полноценного разгона процессоров с заблокированным множителем, тем не менее, даже 7% прироста быстродействия всяко лучше, чем ничего!

Разгон MSI Z77A-GD65 Gaming


Тестовый стенд

Тестирование разгонного потенциала и производительности MSI Z77A-GD65 Gaming проходило в составе стенда следующей конфигурации:
  • процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Уровень быстродействия новинки оценивался в сравнении с результатами материнских плат ASRock Z77 Extreme6 и MSI Z77IA-E53, основанных на таком же чипсете Intel Z77 Express. Во время тестов были прошиты такие версии управляющих микрокодов:
  • MSI Z77A-GD65 Gaming UEFI Setup V25.29B2 от 03.29.2013;
  • ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013;
  • MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013.
Тестовый стенд работал под управлением операционной системы MS Windows 7 Enterprise 64 bit SP1 (90-дневная ознакомительная версия). Для видеокарты был установлен драйвер AMD Catalyst 13.1 от 17.01.2013, для чипсета и процессора — Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 соответственно. Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось. Intel Turbo Boost и технологии энергосбережения были активированы, а модули оперативной памяти функционировали на частоте 1866 МГц с задержками 8-10-10-28-1Т.

Во время тестов каждое измерение повторялось не менее трех раз, по результатам которых рассчитывалось среднее значение. В том случае, если какой-то тест давал показания, отличные от двух других — измерения повторялись до получения нормального значения. Набор программного обеспечения следующий:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7 (v1.4.0);
  • Futuremark 3DMark 11 (v1.0.3);
  • Batman: Archam City;
  • F1 2012;
  • Sleeping Dogs.

Результаты тестирования

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

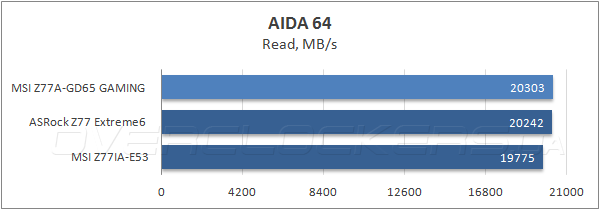

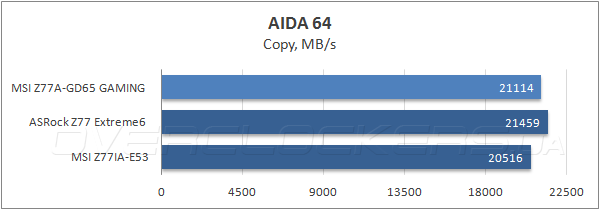

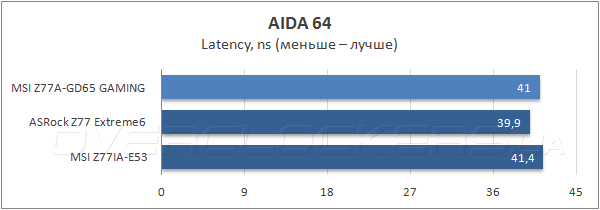

В синтетических тестах пропускной способности ОЗУ новинка показала очень хорошие результаты, сопоставимые с материнской платой ASRock, и заметно опередила вторую модель MSI — Z77IA-E53.

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

В комплексном бенчмарке Futuremark PCMark 7, который объективно отражает производительность при выполнении типичных прикладных задач, MSI Z77A-GD65 Gaming заняла первое место, как в общем зачете, так и в отдельных тестовых сценариях.

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

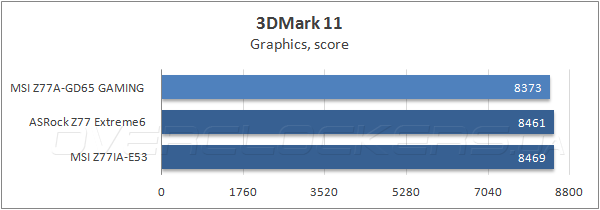

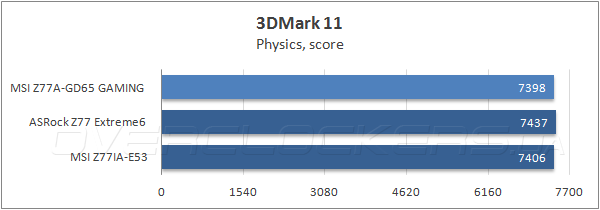

Результаты в популярном тестовом приложении Futuremark 3DMark 11 соответствуют уровню быстродействия в современных 3D-играх, и все три участницы сегодняшнего обзора показали одинаково хорошие баллы.

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

Тестирование MSI Z77A-GD65 Gaming

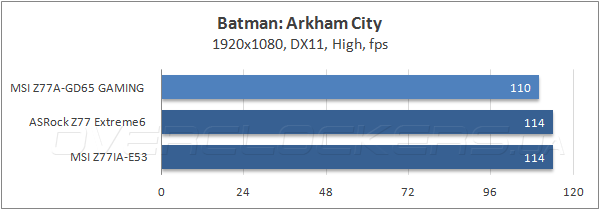

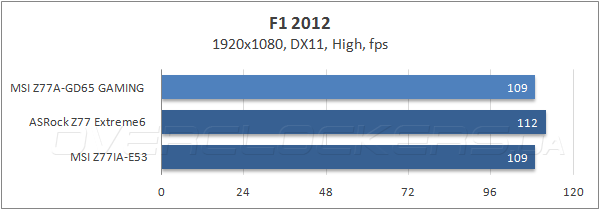

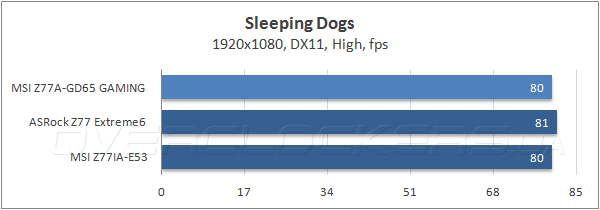

А вот в реальных видеоиграх MSI Z77A-GD65 Gaming выступила неуверенно, показав в шутере Batman: Archam City наименьшую частоту смены кадров. В двух других дисциплинах её результаты находятся на уровне соперниц, так что низкий fps в первом тесте мы склонны списать на сырость прошивки.


Энергопотребление

В оценке энергопотребления системных плат нам помогло устройство Basetech Cost Control 3000, посредством которого мы оценивали среднее потребление электроэнергии тестовыми стендами при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения стресс-теста LinX.

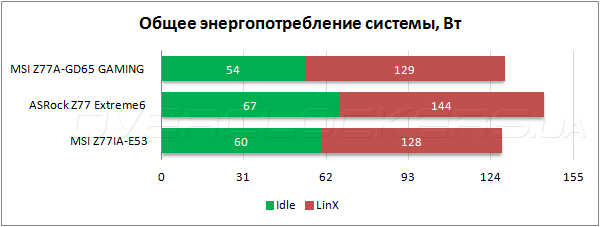

Энергопотребление MSI Z77A-GD65 Gaming

Новинка оказалась самой экономичной в простое, а при экстремальной нагрузке MSI Z77A-GD65 Gaming уступила всего 1 Вт своей младшей сестре — материнской плате Z77IA-E53. Что касается ASRock Z77 Extreme6, то её энергоэффективность в сравнении с моделями MSI оставляет желать лучшего.


Выводы

Материнскую плату MSI Z77A-GD65 Gaming правильнее всего рассматривать не как отдельную модель, а как модификацию хорошо зарекомендовавшей себя «обычной» Z77A-GD65. Различия между этими продуктами минимальны, и касаются, по большей части, визуального оформления, а «продвинутая» сетевая подсистема вряд ли заинтересует любителей разгона. Сама по себе новинка является очень интересной материнской платой — качественной, обладающей всеми необходимыми возможностями расширения, оснащенной удобной и функциональной прошивкой, а также хорошим запасом прочности. Одним словом, MSI Z77A-GD65 Gaming сохранила все лучшие черты базовой модели, а её эффектный внешний вид наверняка заинтересует пользователей, увлекающихся моддингом. Что касается стоимости, то разница в цене новинки и «обычной» MSI Z77A-GD65 составит не более 20 долларов США, так что героиню сегодняшнего обзора можно рекомендовать к покупке только поклонникам бренда или любителям оригинальных комплектующих.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASRock — системная плата ASRock Z77 Extreme6;
  • ASUS — видеокарта ASUS HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series;
  • ITbox.ua — системная плата MSI Z77IA-E53;
  • MSI — системная плата MSI Z77A-GD65 Gaming;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.
