Обзор материнской платы MSI Z77A-GD65 Gaming

UEFI Setup

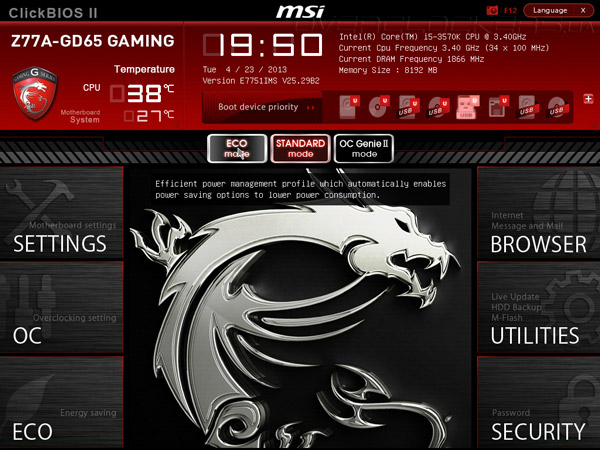

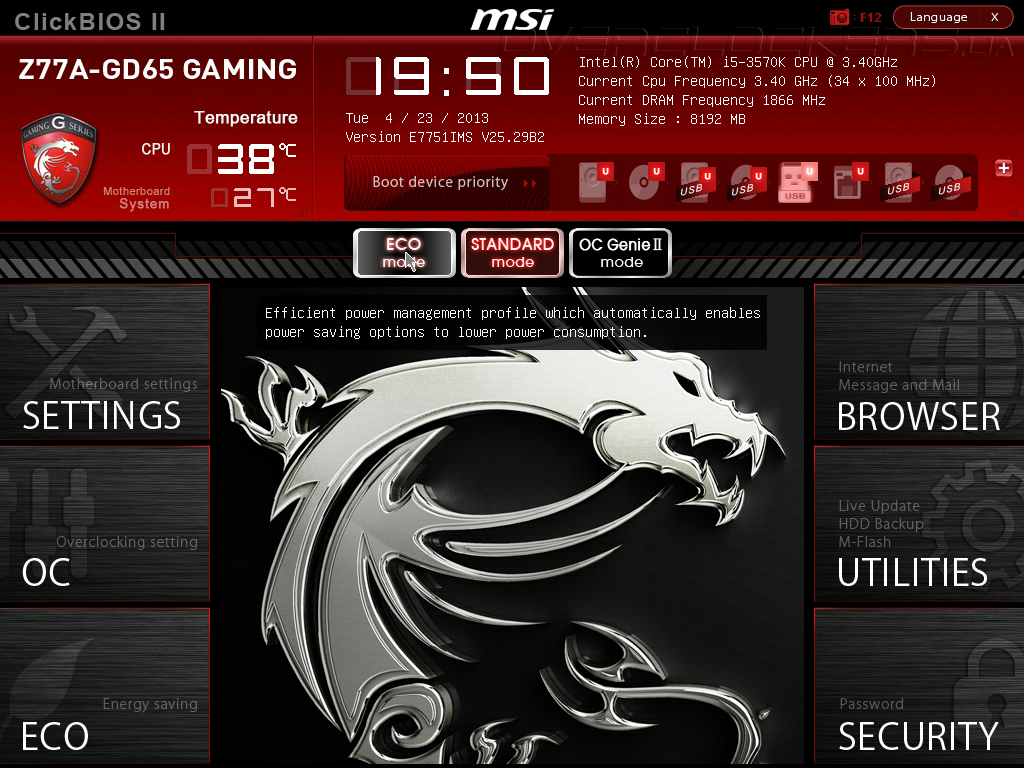

Все без исключения современные системные платы MSI оснащаются управляющим микрокодом UEFI с удобным графическим интерфейсом ClickBIOS II. Новинка не стала исключением, хотя, небольшие отличия от обычных «материнок» все же присутствуют. Это касается, в первую очередь, оформления, которое выполнено в агрессивных красно-черных тонах, а на заставке можно лицезреть все того же дракона. Вне зависимости от раздела прошивки в меню настройки отображаются дата и время, выводятся показания двух температур, основанная системная информация и есть возможность выбора порядка загрузочных устройств. Здесь же задается один из трех режимов работы: ECO, STANDARD и OC Genie II.

UEFI Setup MSI Z77A-GD65 Gaming

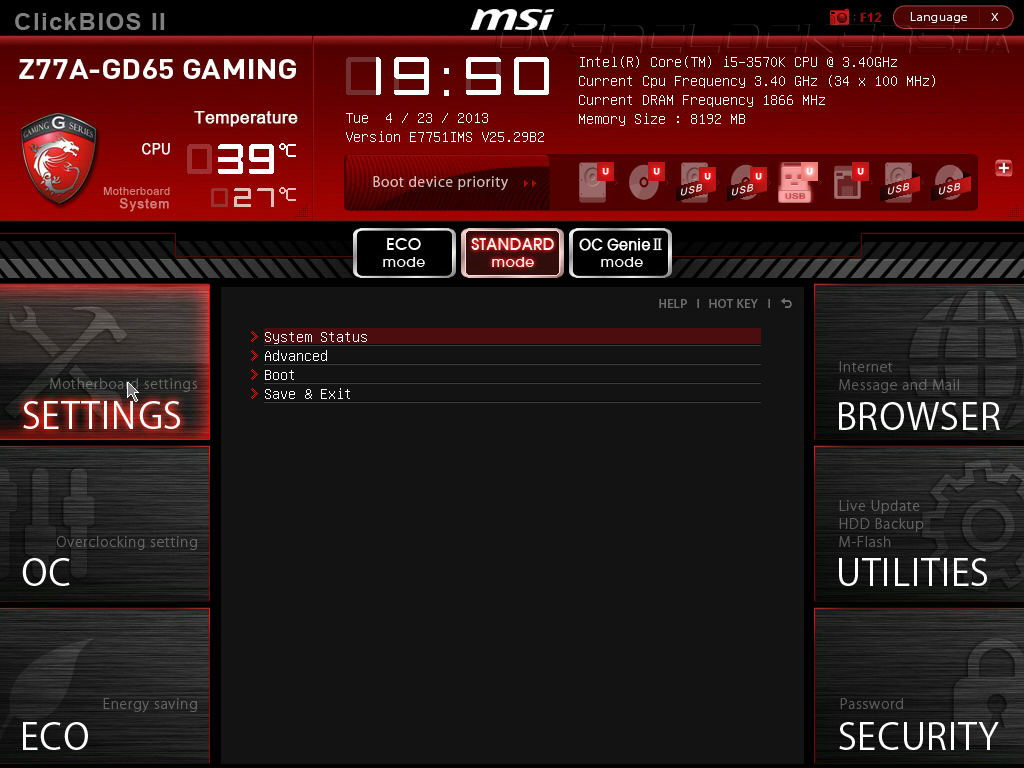

Раздел Motherboard Settings позволяет задать базовые опции системной платы, сконфигурировать функции расширения, а также настроить режим загрузки.

UEFI Setup MSI Z77A-GD65 Gaming

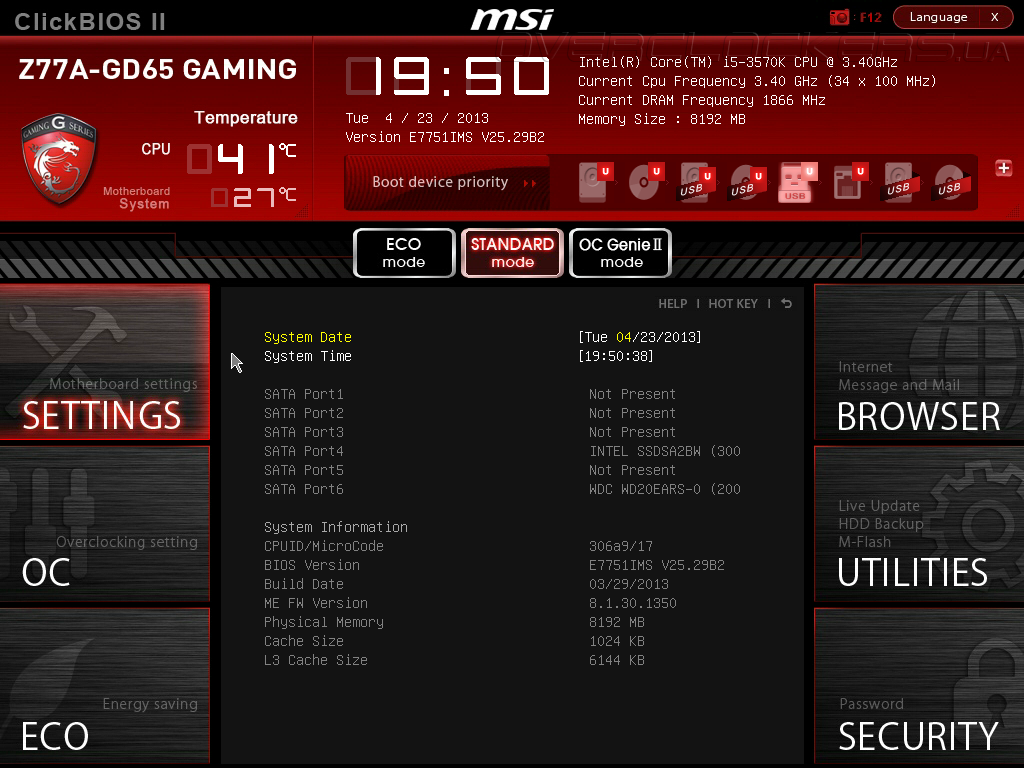

Во вкладке System Status можно установить дату, время, а также узнать подробную информацию о прошивке и установленных дисковых накопителях.

UEFI Setup MSI Z77A-GD65 Gaming

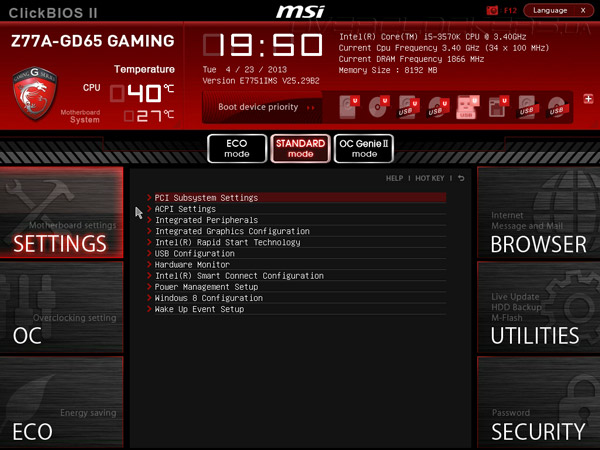

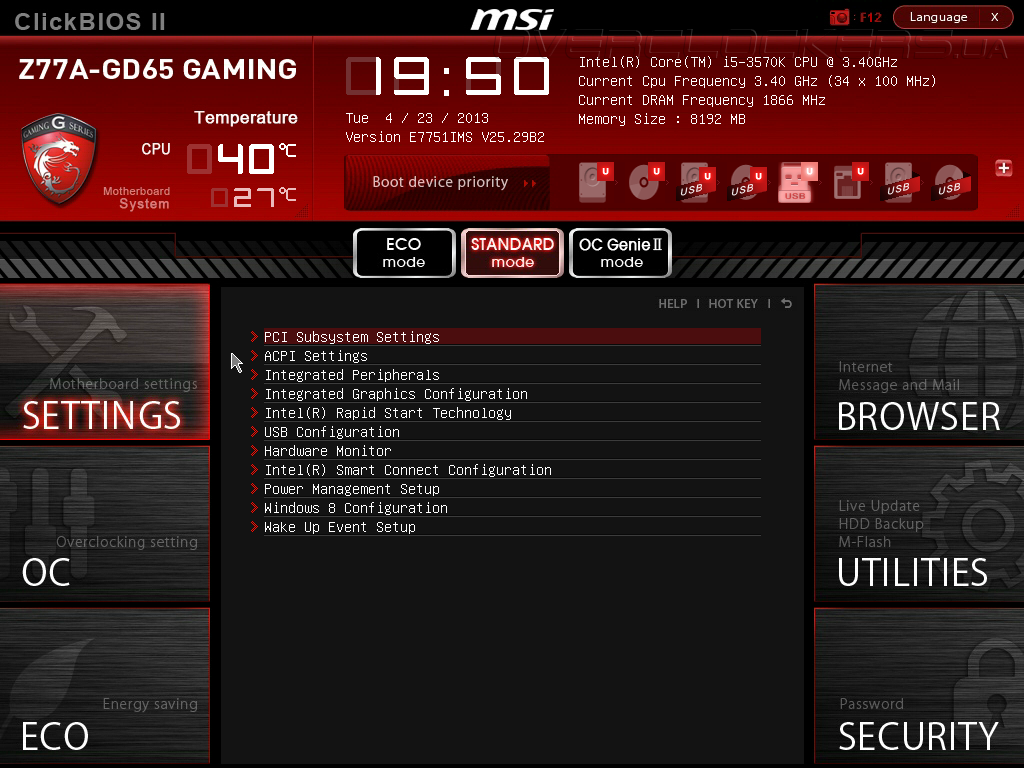

В подменю Advanced задаются режими работы системной логики, дополнительных контроллеров и встроенной видеокарты.

UEFI Setup MSI Z77A-GD65 Gaming

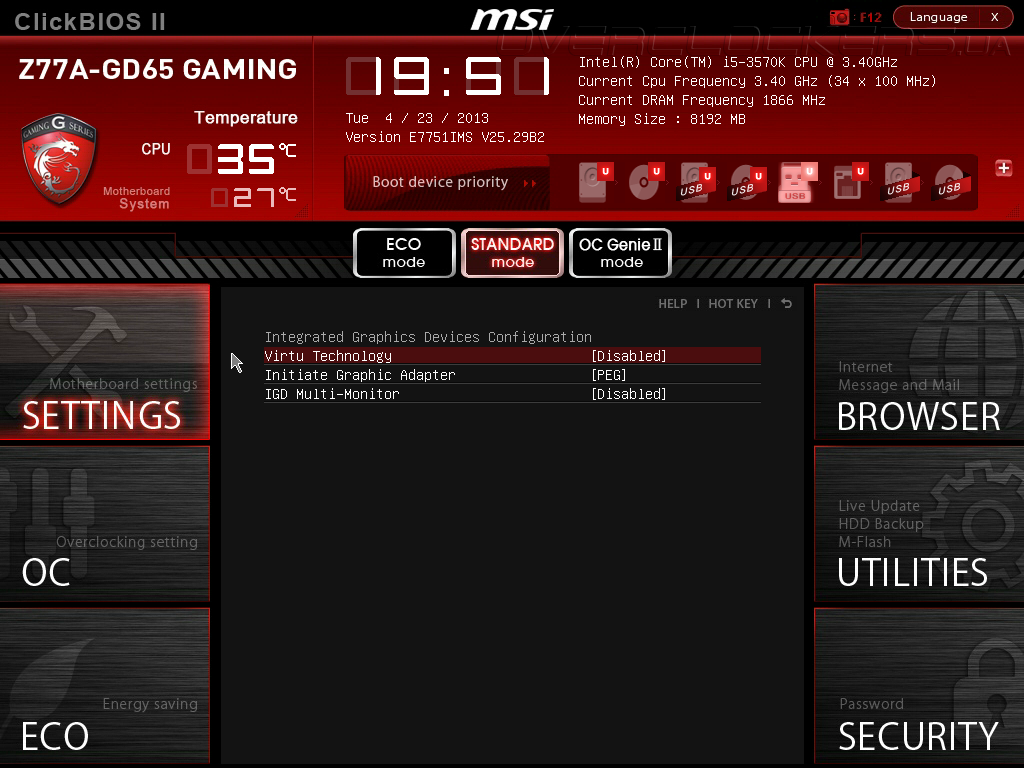

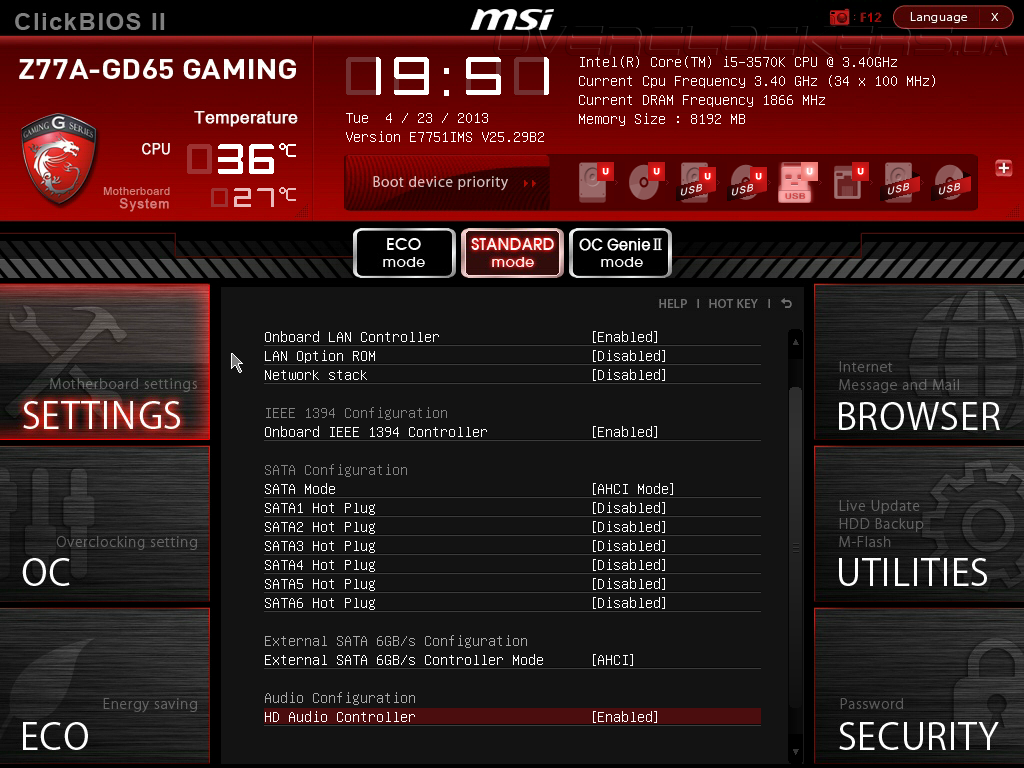

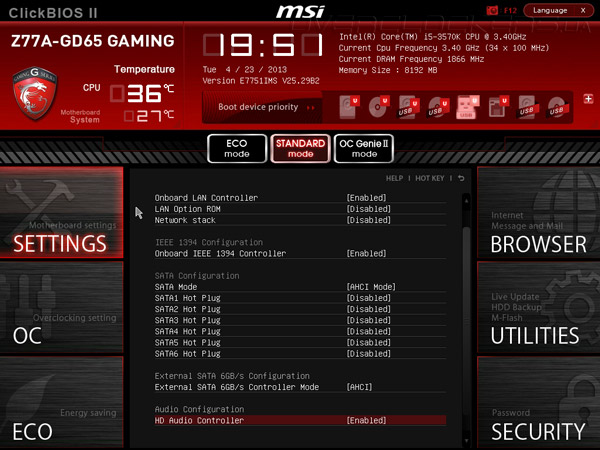

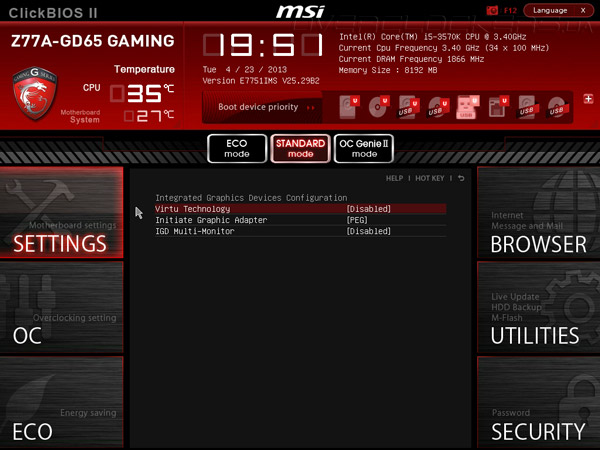

Вкладка Integrated Peripherals отвечает за настройки дисковой, сетевой и звуковой подсистем, а в подразделе Integrated Graphics Configuration регулируются опции интегрированного графического ядра.

UEFI Setup MSI Z77A-GD65 Gaming

UEFI Setup MSI Z77A-GD65 Gaming

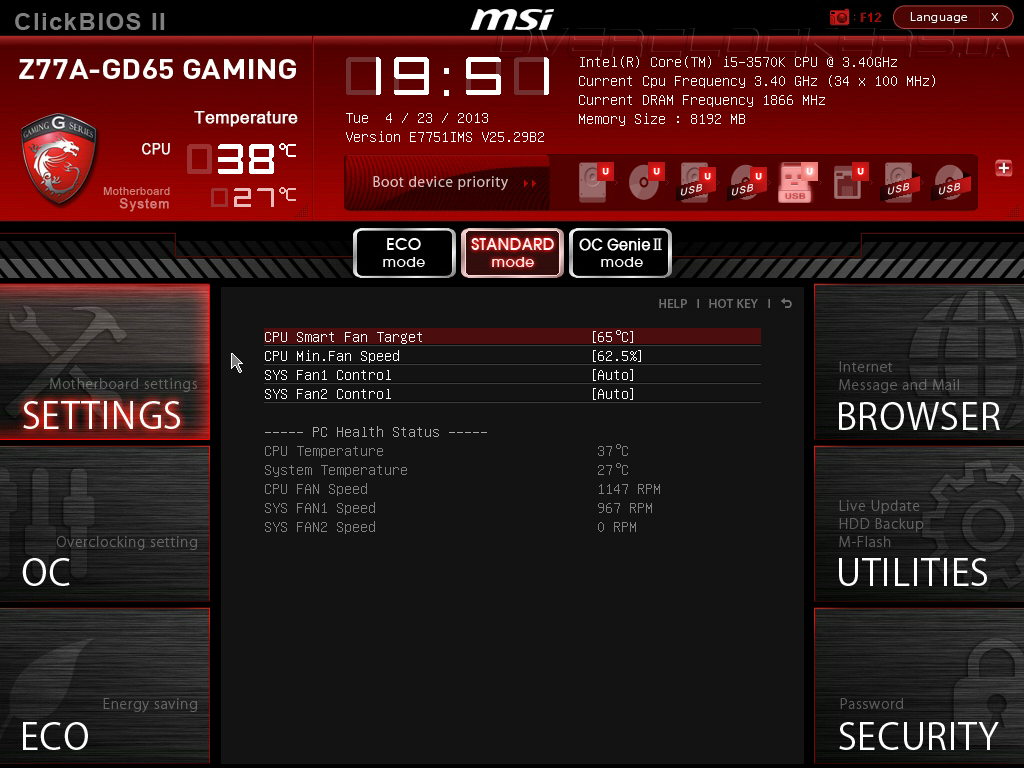

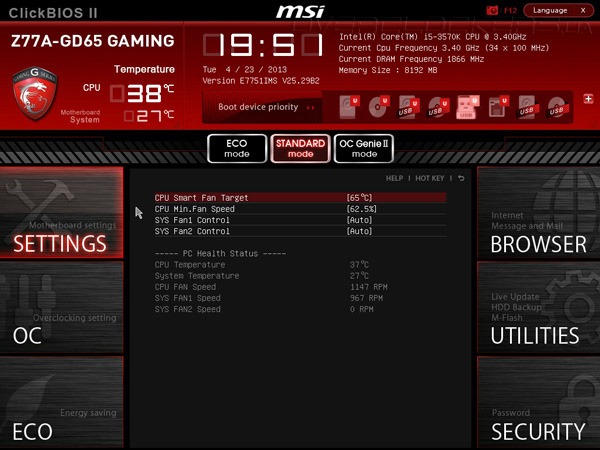

Раздел системного мониторинга Hardware Monitor позволяет контролировать только две температуры и три датчика скоростей вращения вентиляторов. Для «вертушки» процессорного охладителя доступно автоматическое управление режимом работы в зависимости от температуры вычислительных ядер, а для двух оставшихся можно задать скорости вручную.

UEFI Setup MSI Z77A-GD65 Gaming

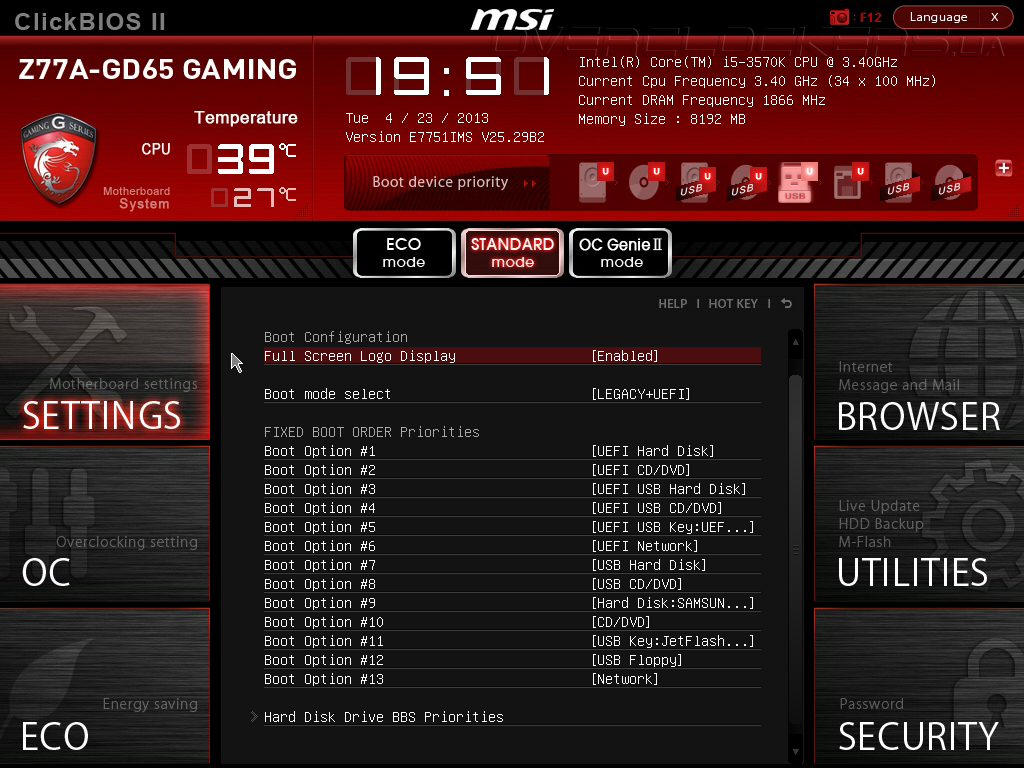

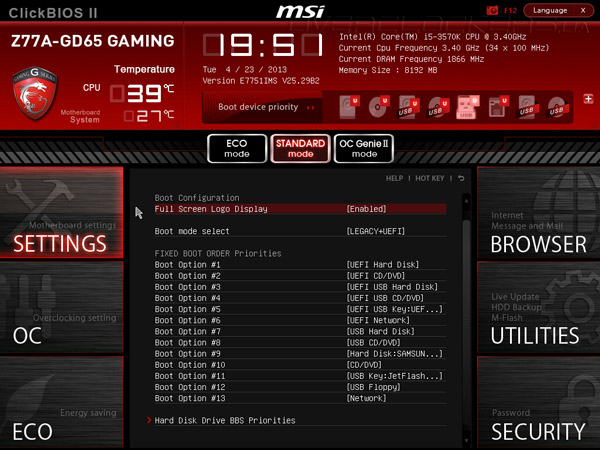

Вкладка Boot отвечает за настройки процесса загрузки и порядок инициализации дисковых накопителей.

UEFI Setup MSI Z77A-GD65 Gaming

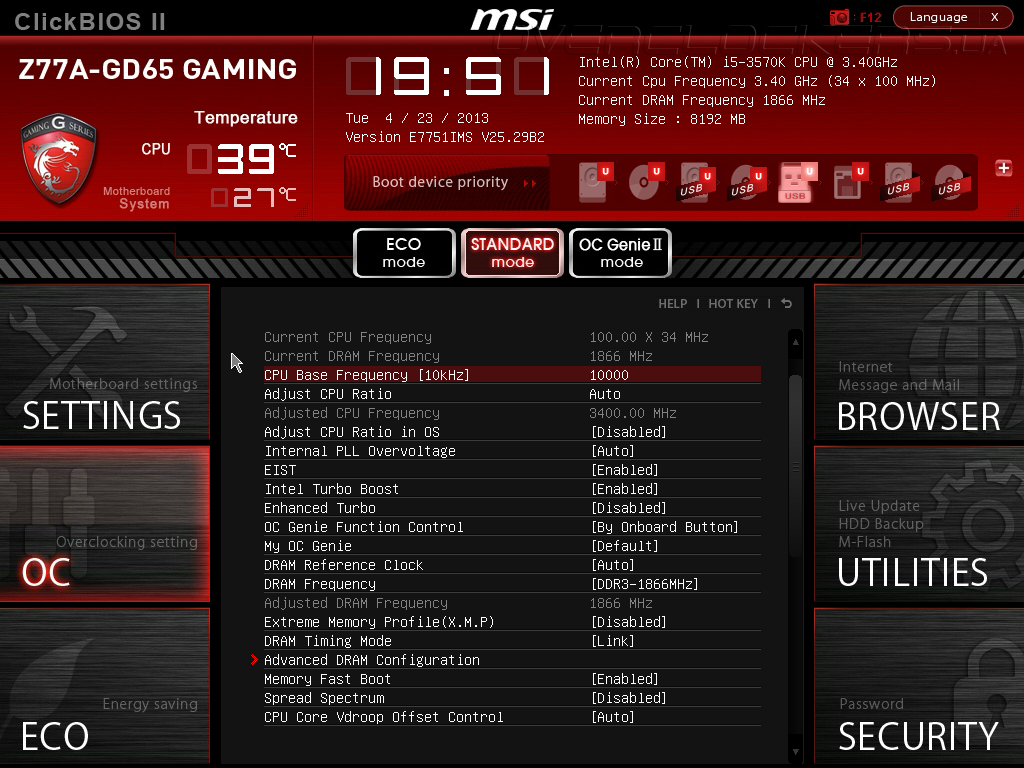

Все настройки, связанные с разгоном и быстродействием, сосредоточены в разделе Motherboard Settings. Здесь находятся управление базовой частотой и коэффициентами умножения центрального процессора, настройки технологии Intel Turbo boost и режима работы подсистемы ОЗУ. Присутствуют необходимые для успешного разгона опция Internal PLL Overvoltage и ступенчатая компенсация падения напряжение Vdroop Offset Control. В номинальном режиме пригодится функция Enhanced Turbo, увеличивающая частоту процессора до максимума независимо от характера нагрузки.

UEFI Setup MSI Z77A-GD65 Gaming

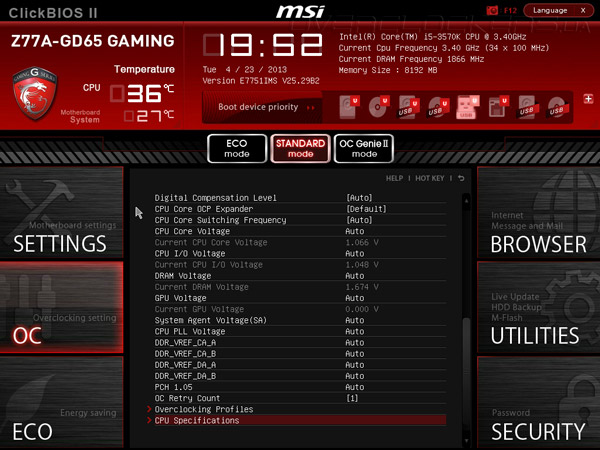

Прошивка материнской платы MSI Z77A-GD65 Gaming позволяет управлять всеми основными напряжениями, перечень, диапазон и шаг изменения которых представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,805–2,155 0,005
CPU I/O Voltage 0,95–1,55 0,02
DRAM Voltage 1,108–2,464 0,007
GPU Voltage 1–1,52 0,005
System Agent Voltage 0,87–1,51 0,02
CPU PLL Voltage 1,4–2,43 0,01–0,05
DDR_VREF_CA_A 0,45–1,15 0,005
DDR_VREF_CA_B 0,45–1,15 0,005
DDR_VREF_DA_A 0,45–1,15 0,005
DDR_VREF_DA_B 0,45–1,15 0,005
PCH 1.05 0,775–1,7265 0,0055

Верхних пределов увеличения напряжений на центральном процессоре вполне достаточно для оверклокинга при использовании жидкого азота. В остальных случаях мы рекомендуем соблюдать осторожность при выборе значений и позаботиться об эффективном охлаждении. Во время экспериментов по разгону пригодится возможность увеличения пределов мощности CPU Core OCP Expander, а также увеличение частоты переключения между состояниями P-States центрального процессора.

UEFI Setup MSI Z77A-GD65 Gaming

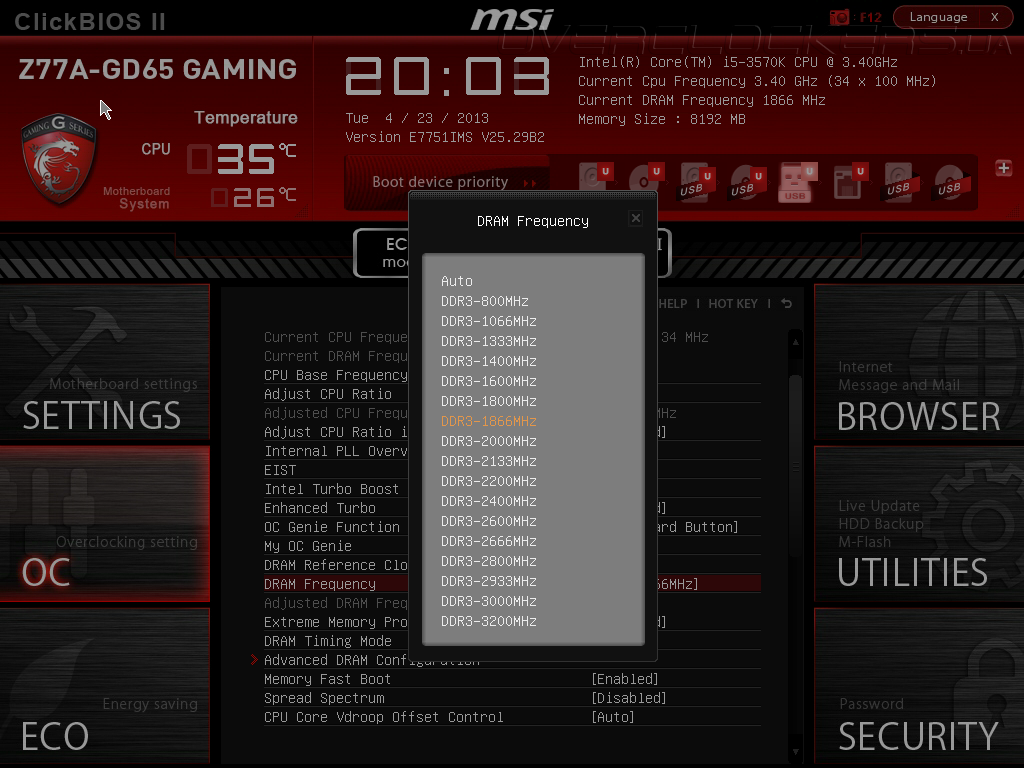

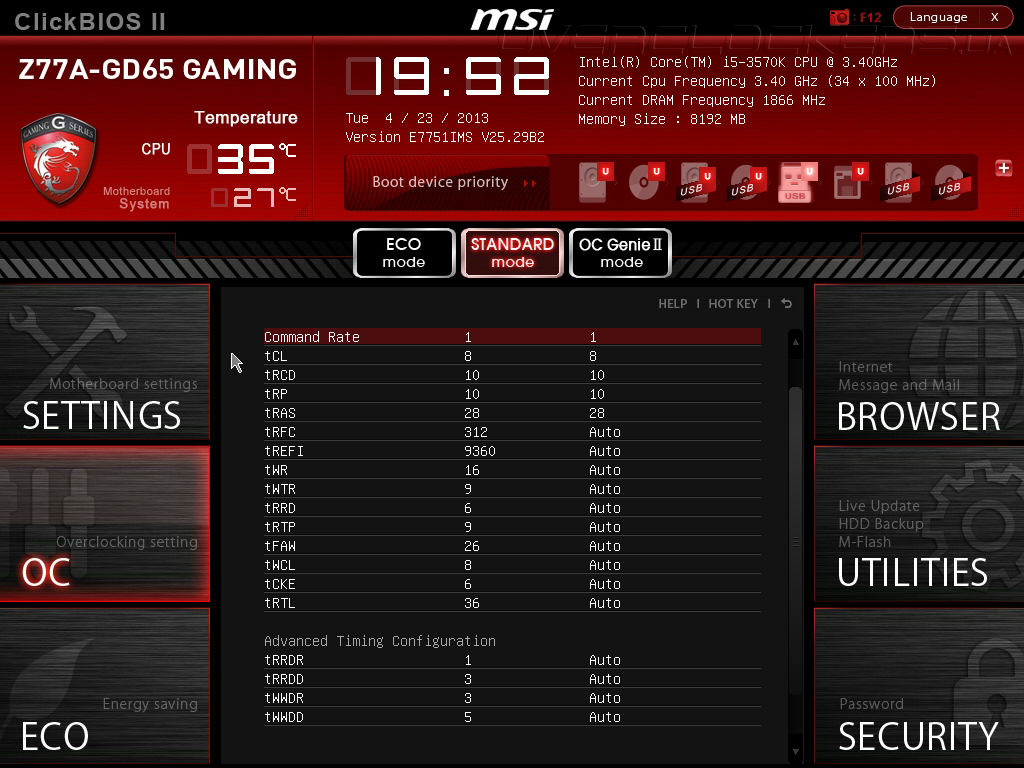

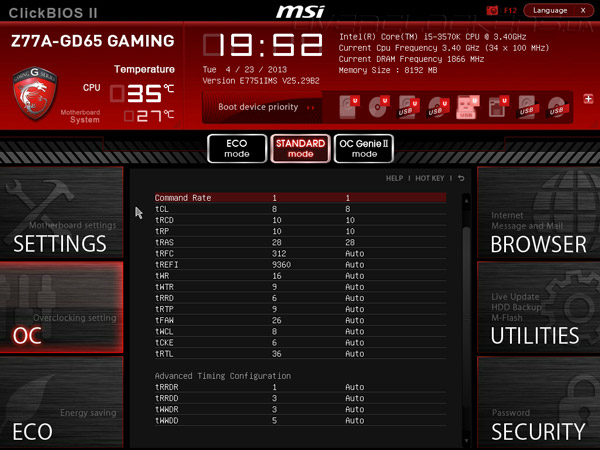

Для модулей оперативной памяти доступны частоты до 3200 МГц включительно, есть поддержка профилей X.M.P, а для опытных пользователей в подразделе Advanced DRAM Configuration имеются все необходимые инструменты для ручной настройки таймингов.

UEFI Setup MSI Z77A-GD65 Gaming

UEFI Setup MSI Z77A-GD65 Gaming

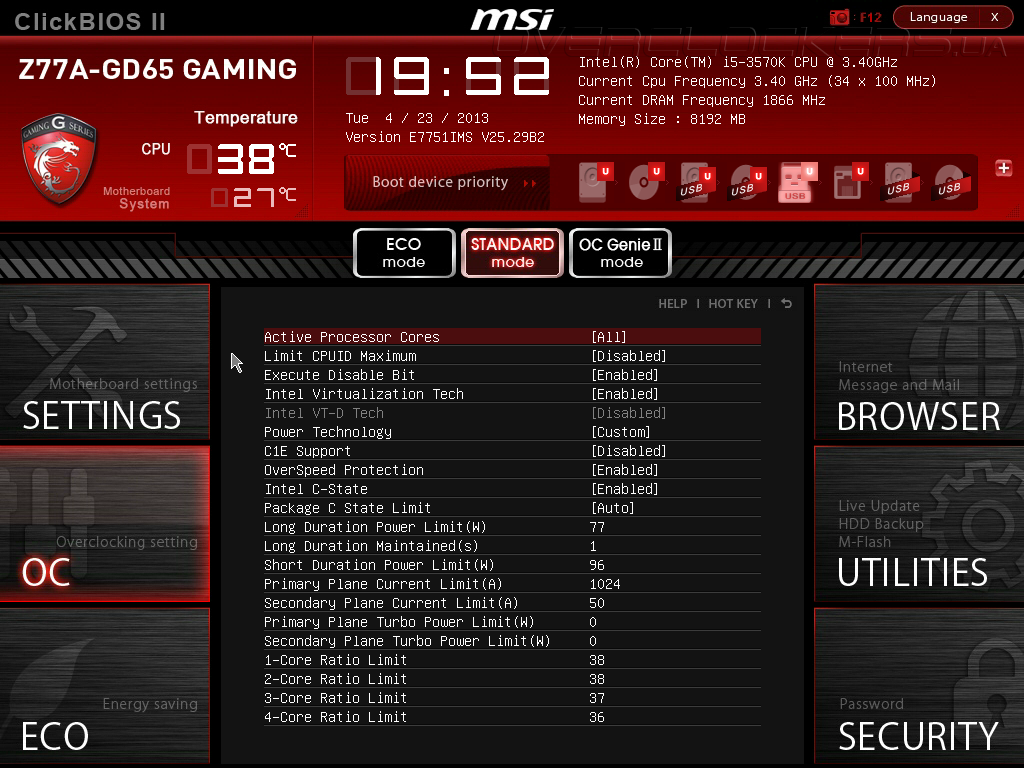

За конфигурирование процессорных функций энергосбережения, тонкую настройку лимитов мощности и силы тока технологии Intel Turbo Boost отвечает вкладка CPU Features. Здесь же можно активировать аппаратную защиту от вирусов и виртуализацию.

UEFI Setup MSI Z77A-GD65 Gaming

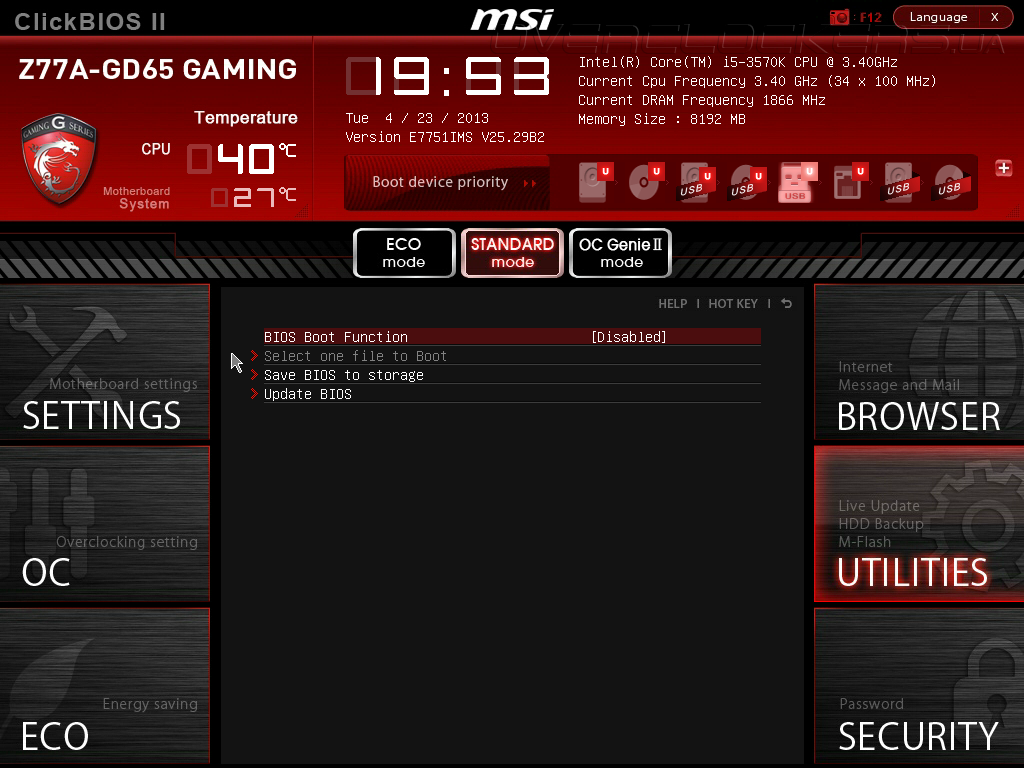

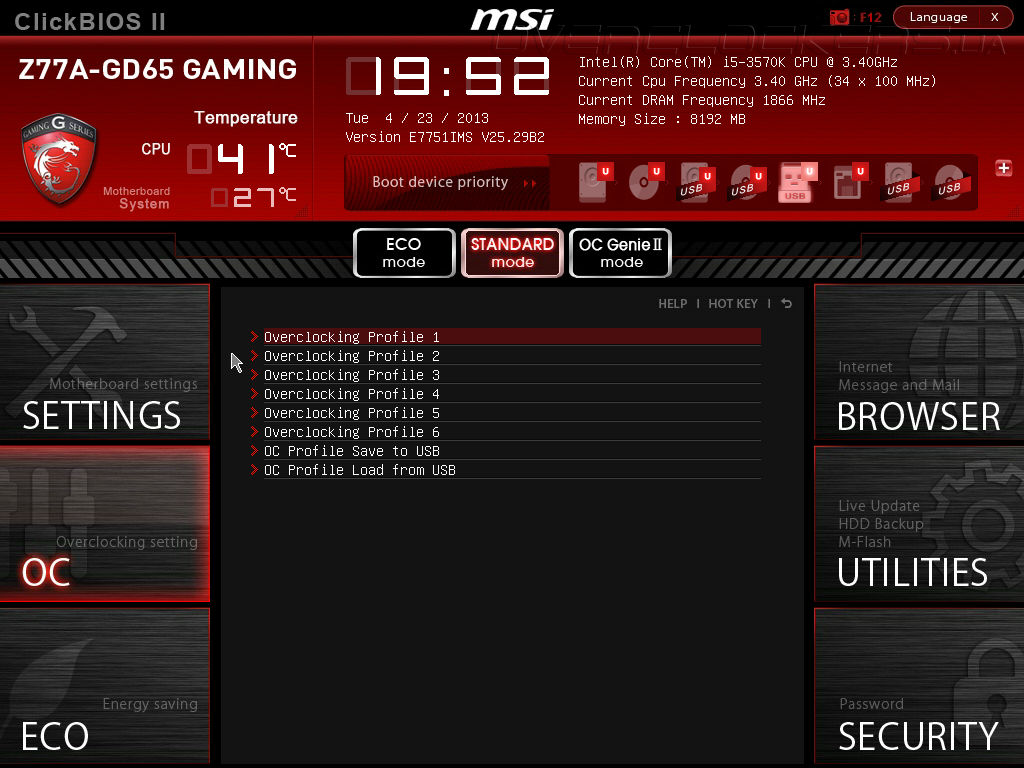

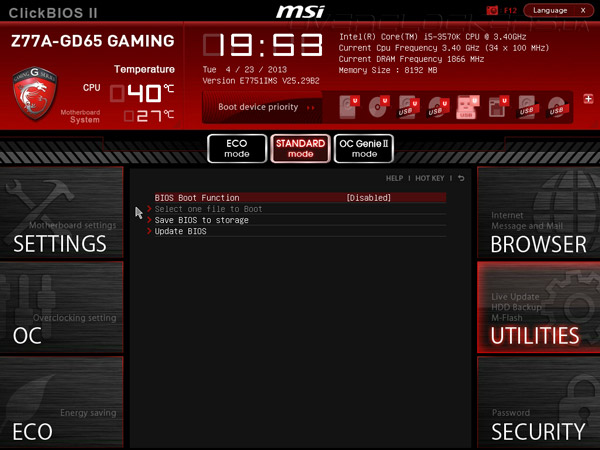

Меню настроек новинки позволяет сохранить до шести профилей с параметрами прошивки, которые можно сбросить на съемный накопитель, а также располагает встроенной утилитой M-Flash для обновления управляющего микрокода.

UEFI Setup MSI Z77A-GD65 Gaming

UEFI Setup MSI Z77A-GD65 Gaming

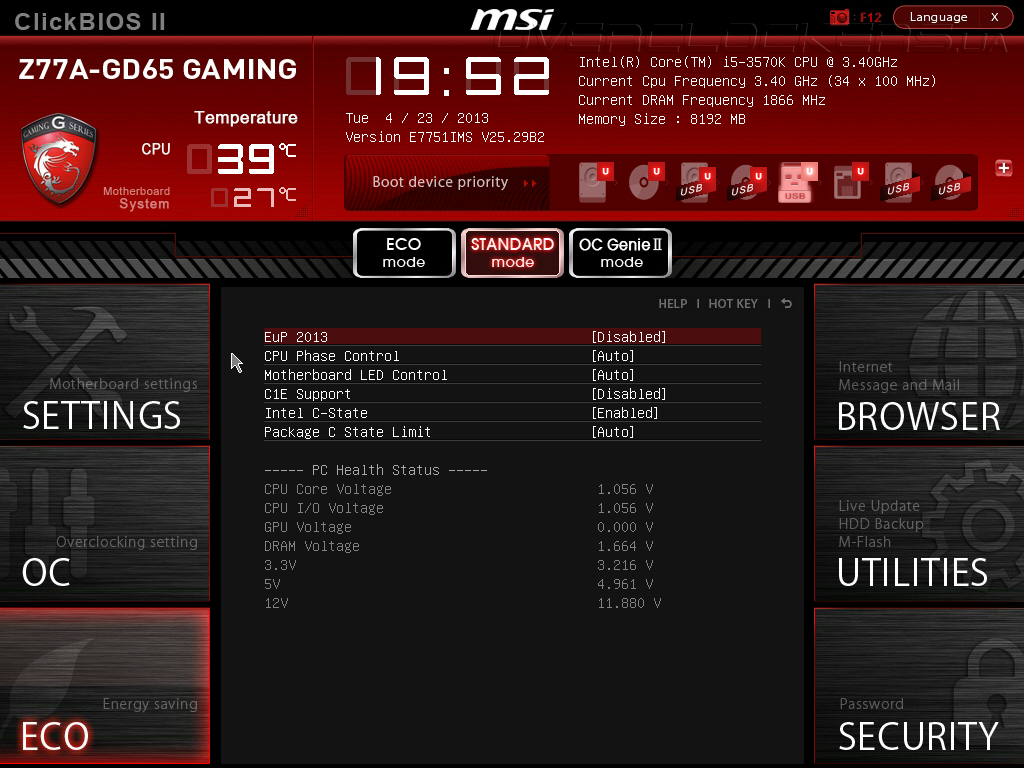

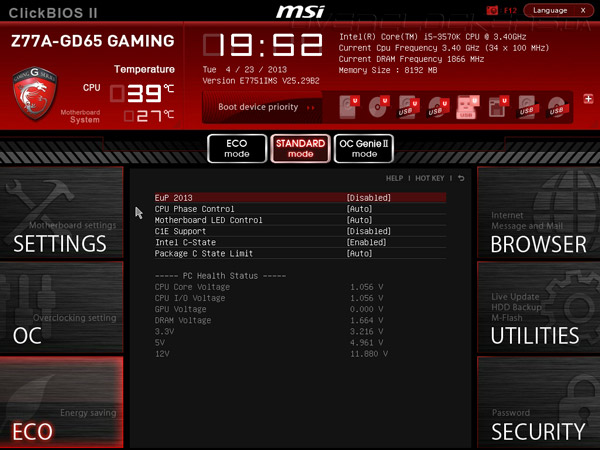

Наконец, в разделе Energy Saving выводятся показания напряжений на процессоре, модулях ОЗУ и основных шинах питания. Здесь ж находится управление функциями энергосбережения материнской платы и технологий динамического отключения фаз VRM — CPU Phase Control.

UEFI Setup MSI Z77A-GD65 Gaming


Комплектное ПО

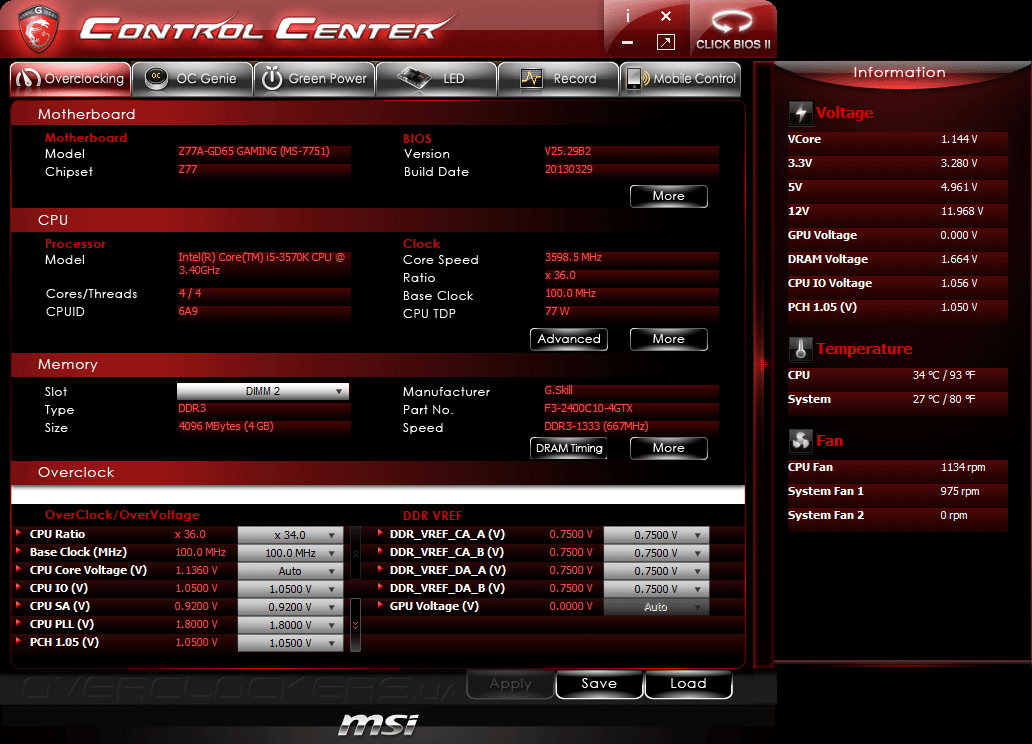

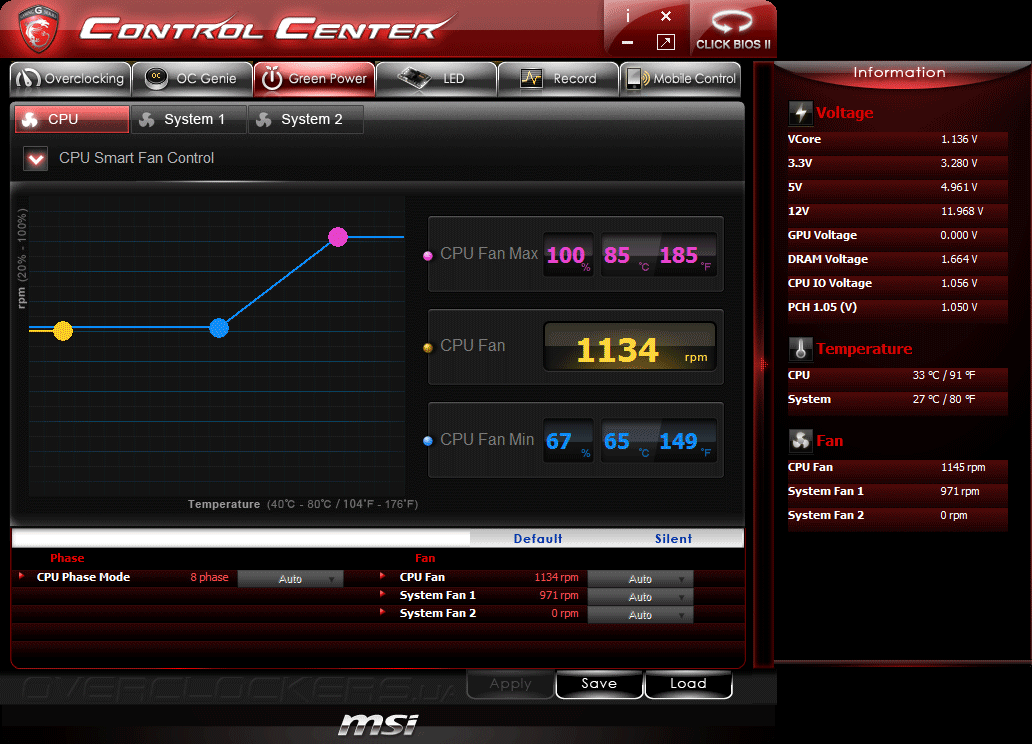

Материнская плата Z77A-GD65 Gaming комплектуется парой фирменных утилит MSI — Control Center и Click BIOS II, которые могут быть полезными в процессе разгона и тонкой настройки системы. Программа Control Center ничем, кроме измененной цветовой гаммы, не отличается от версий, поставляемых вместе с «обычными» моделями MSI. Среди возможностей этой утилиты значатся управление базовой частотой и множителями вычислительных ядер CPU, настройка таймингов оперативной памяти, регулировка напряжений на всех узлах материнской платы, а также интерфейс для включения автоматического разгона OC Genie II.

MSI Control Center

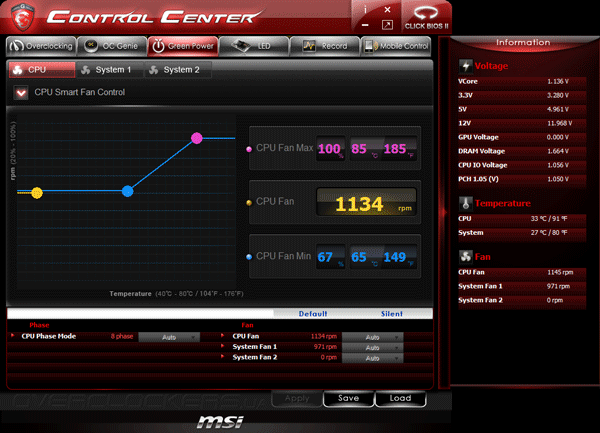

Утилита предлагает расширенные возможности по управлению тремя вентиляторами, инструмент для отслеживания истории изменения показаний мониторинга, и дает возможность удаленного управления системой при помощи мобильного устройства с установленным приложением Command Center.

MSI Control Center

Несмотря на постоянные обновления версии утилиты, Control Center до сих пор не обзавелась настройками частоты ОЗУ, а также возможностью управления Vdroop Offset Control и других функций цифровой подсистемой питания.

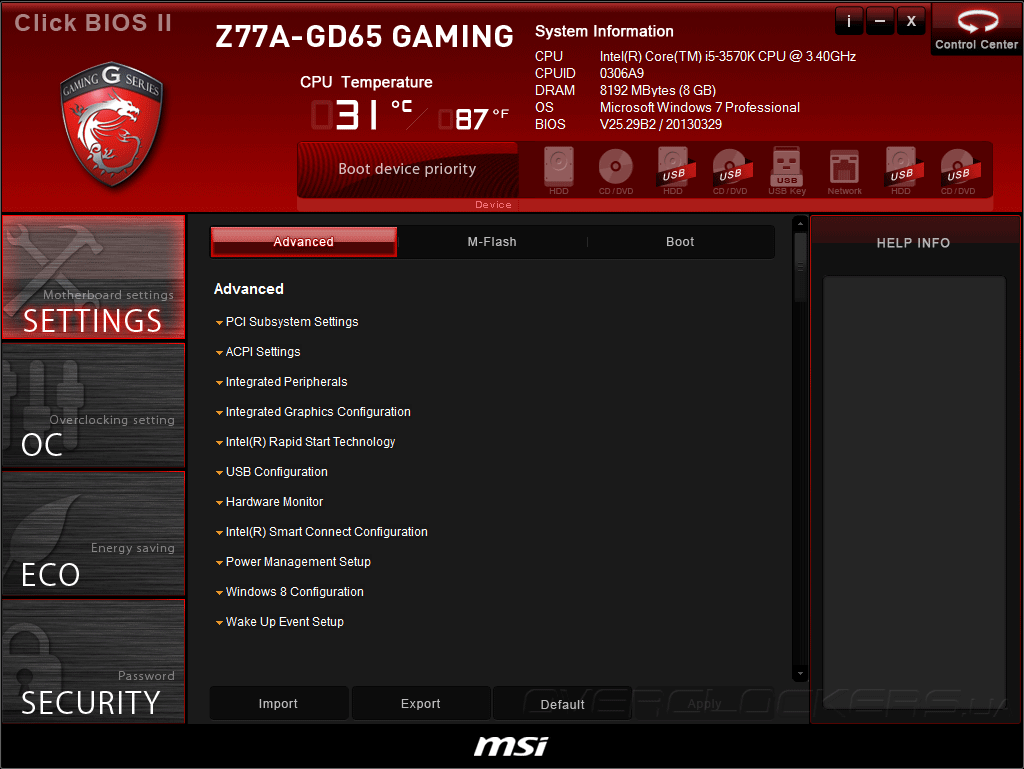

Вторая программа — Click BIOS II дает возможность выполнить настройки UEFI из среды OC Microsoft Windows. Интерфейс этой утилиты напоминает меню настройки прошивки, а наполнение вкладок полностью соответствует содержанию разделов UEFI Setup. Для принятия изменений, сделанных при помощи этой программы, необходима перезагрузка.

MSI Click BIOS II

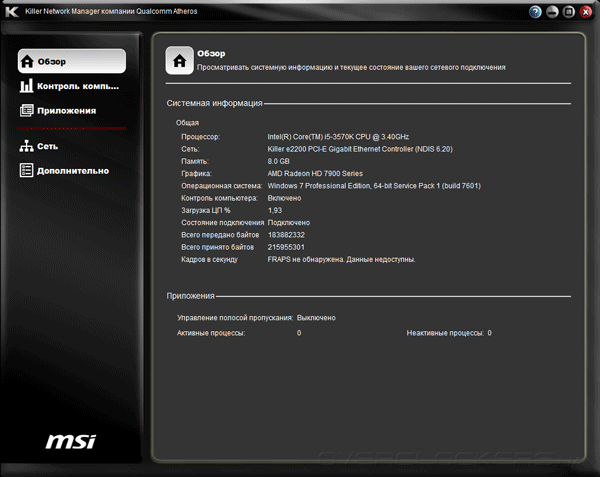

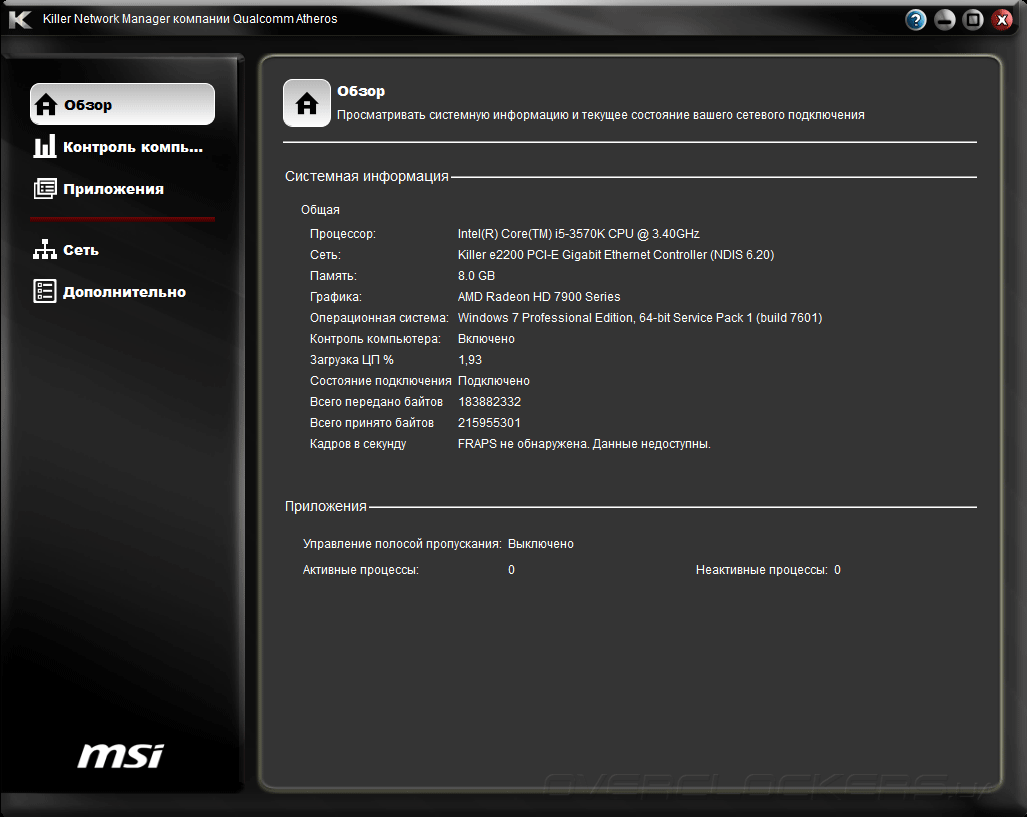

Наконец, вместе с MSI Z77A-GD65 Gaming поставляется программа Killer Network Manager, служащая для управления приоритетом игрового трафика. Помимо этого утилита позволяет просматривать системную информацию, контролировать использование полосы пропускания сетевого соединения и загрузку процессора, а также выполнять тонкие настройки протокола TCP.

Killer Network Manager
