Топ, просто топ. Обзор системной платы MSI Z68A-GD80 (B3) на чипсете Intel Z68 Express

Разгон

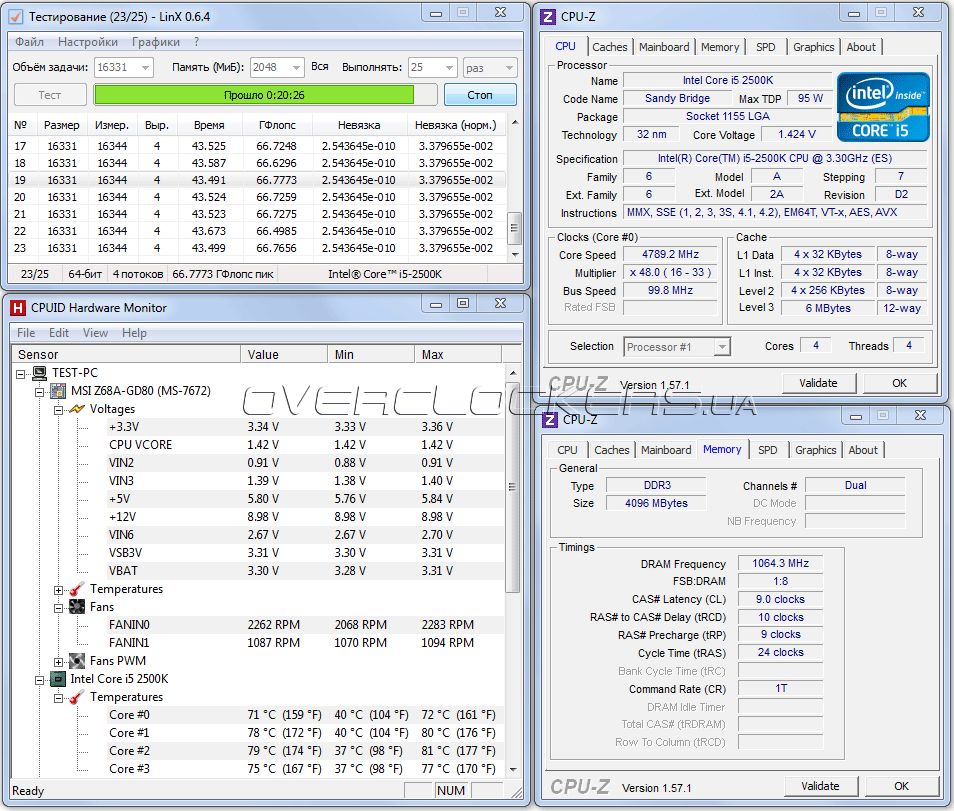

Для оценки разгонного потенциала системных плат LGA1155 мы используем процессор Intel Core i5-2500K. Наш экземпляр является инженерным семплом, из-за чего активация Internal PLL Overvoltage, столь необходимая для преодоления рубежа в 4,7–5,0 ГГц, никак не влияет на его разгон. Предел стабильной частоты лежит в районе 4800 МГц при напряжении Vcore, равном 1,425 В. Именно такой результат и был достигнут на материнской плате Z68A-GD80 (B3) при использовании кулера Zalman CNPS10X Extreme.

Разгон MSI Z68A-GD80 (B3)

На первый взгляд, достижение находится на уровне младшей модели MSI P67A-GD55, однако, есть два больших отличия. Во-первых, напряжение на вычислительных ядрах в точности соответствовало значению, установленному в UEFI Setup. Во-вторых, была достигнута стабильная работа ОЗУ на частоте 2133 МГц. Оба этих факта ставят MSI Z68A-GD80 (B3) на голову выше младшей модели и позволяют рассчитывать на дальнейший успешный разгон.

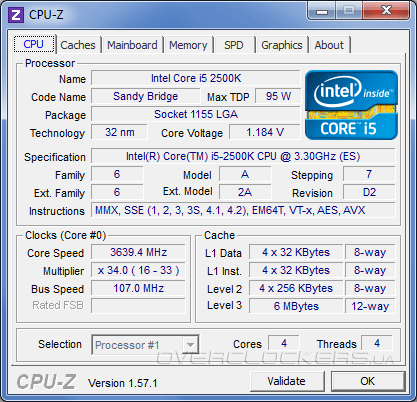

Потенциал увеличения базовой частоты оказался ожидаемо невысоким. Несмотря на то, что от чипсета Z68 Express многие ждали полноценного разгона BCLK, надежды не оправдались. Нам покорилось значение всего в 107 МГц, что абсолютно недостаточно для разгона моделей Sandy Bridge, лишенных разблокированного на повышение множителя. В данном случае ограничивающим фактором выступили не особенности материнской платы, а возможности системной логики и архитектуры Sandy Bridge в целом.

Разгон MSI Z68A-GD80 (B3)

Что касается автоматического разгона OC Genie 2, то результаты оказались такими же, как и для MSI P67A-GD55: процессор был разогнан до 4200 МГц при напряжении 1,4 В, а оперативная память заработала на частоте 1600 МГц с задержками 9-9-9-24-1Т, что соответствует профилю XMP. Нас вновь смутило завышенное напряжение на процессоре, ведь для работы на такой частоте нашему процессору повышение сверх штатных 1,2 В совершенно не требуется.

В целом, мы остались довольны разгонным потенциалом MSI Z68A-GD80 (B3), так как плата показала хорошие результаты увеличения частоты нашего процессора, продемонстрировала прецизионную точность установки напряжений и порадовала стабильной работой с ОЗУ на частоте 2133 МГц.


Тестовый стенд

Для изучения производительности MSI Z68A-GD80 (B3) был собран тестовый стенд следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Extreme;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве соперников для сегодняшней конкурсантки выступили две материнские платы: ASRock H67M-GE, основанная на интегрированном наборе системной логики Intel H67 Express, и плата среднего уровня на чипсете Intel P67 Express MSI P67A-GD55. Обе материнские платы были подробно нами изучены и получили высокие оценки за общий уровень быстродействия. ASRock H67M-GE тестировалась с UEFI P1.40 от 18.02.2011, MSI P67A-GD55 работала с UEFI 7681v1A 30.03.2011. Для MSI Z68A-GD80 (B3) прошивка была обновлена до последней доступной версии — V17.1B3 от 16.05.2011. Технологии энергосбережения и Intel Turbo Boost были активированы, ОЗУ работала частоте 1333 МГц с задержками 9-9-9-24-1Т.

Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, другие оптимизации не проводились. Также были установлены драйверы Intel INF Update Utility 9.2.0.1025 от 03.03.2011 для системной логики и Nvidia GeForce 270.61 от 18.04.2011 для видеокарты. Кроме того, для тестов Virtu устанавливался программный пакет от LucidLogix версии 1.1.101.16618.

Общая методика измерения осталась прежней: мы повторяем каждый тест три раза и рассчитываем среднее значение. Если какой либо результат значительно отличается от остальных, то тесты повторяются до получения нормального среднего значения. Предлагаем ознакомиться с переченем тестового ПО:
  • AIDA64 1.50.1251 (Cache & Memory benchmark);
  • wPrime Benchmark 2.04;
  • SuperPI XS 1.5;
  • Fritz Chess Benchmark;
  • 7-Zip 9.20 x64 (встроенный тест);
  • WinRAR 4.0 (встроенный тест);
  • Cinebench 11.5 (32bit);
  • x264 HD Benchmark v3.0;
  • Futuremark 3DMark Vantage 1.1.0;
  • FarCry 2;
  • Lost Planet 2 benchmark;
  • Resident Evil 5 benchmark.

Результаты тестирования

Набор наших тестов таков, что позволяет всесторонне оценить эффективность системы в типичных прикладных задачах, с которыми сталкивается пользователь в своей повседневной работе. Синтетические тесты показывает низкоуровневую производительность подсистемы оперативной памяти, а также демонстрирует скорость работы центрального процессора в счетных задачах.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

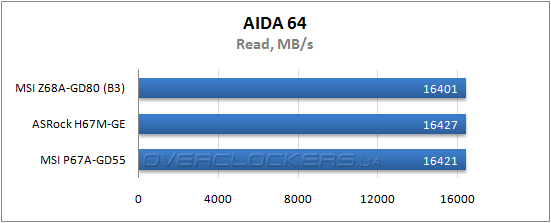

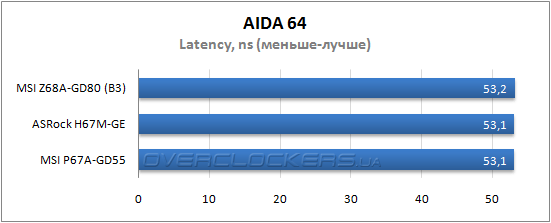

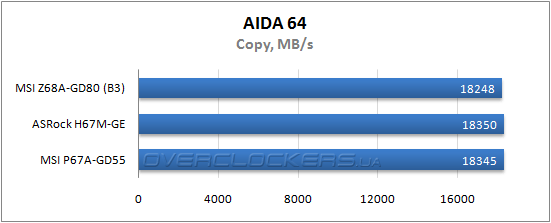

В тесте пропускной способности ОЗУ AIDA64 системная плата MSI Z68A-GD80 (B3) практически не отличается от двух других участниц тестирования по эффективности работы с оперативной памятью, что позволяет рассчитывать на схожую производительность в реальных приложениях.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

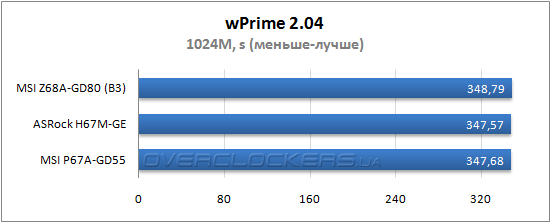

Схожие результаты в однопоточном тесте SuperPI XS 1.5 и wPrime Benchmark 2.04 говорят о том, что Intel Torbo Boost функционирует нормально, а проблемы с выполнением многопоточных вычислений отсутствуют.

Результаты тестирования MSI Z68A-GD80 (B3)

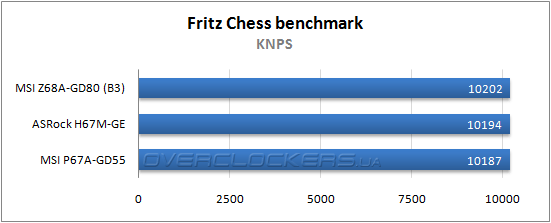

В бенчмарке Fritz Chess, который генерирует нагрузку, типичную для выполнение шахматных расчетов, все три участницы тестирования показывают примерно одинаковые результаты. Но паритет в синтетических приложениях не означает одинаковое быстродействие при выполнении прикладных программ, поэтому мы включили в тестирование измерение производительности в реальных приложениях.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

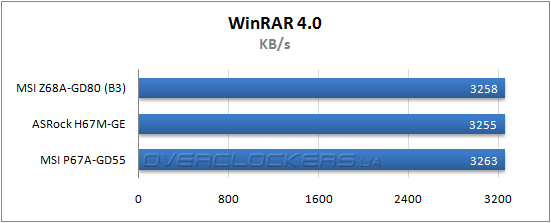

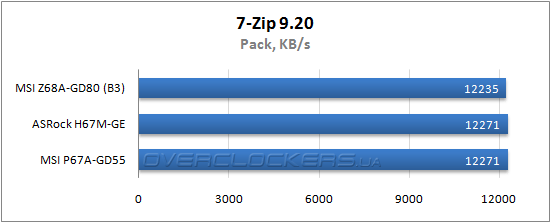

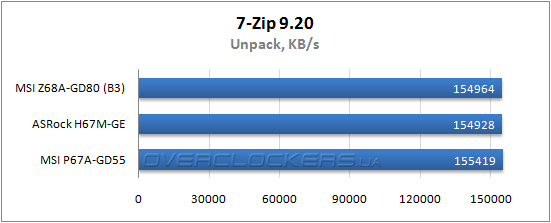

Архиваторы были и остаются довольно ресурсоемкими задачами. Резервное копирование никуда не делось, а сжатие данных при передачи их по сети Internet все также необходимо. В архиваторе 7-Zip 9.20 системная плата MSI Z68A-GD80 (B3) немного, на пределе погрешности измерения, отстает от двух других конкуренток, а вот WinRar 4.0 не смог выявить победителя. Отсюда можно сделать вывод, что все три участницы тестирования одинаково хорошо справляются с задачами архивирования.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Не будем спорить, пользователи не каждый день обрабатывают трехмерные изображения, но все-таки подобные задачи иногда возникают, что связано с упрощением самого процесса моделировании и появлением специализированного свободно-распространяемого ПО. Программа рендеринга Cinebench 11.5R невысоко оценила достижения MSI Z68A-GD80 (B3) в тесте OpenGL, а вот при обработке изображения силами процессора все три платы дают одинаковый результат.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

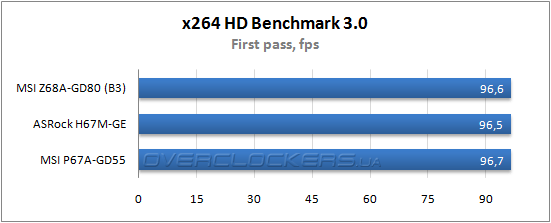

Преобразование видео для мобильных устройств, или обработка контента с цифровой видеокамеры, как раз относится к типичным повседневным задачам. При кодировании видео высокой четкости с помощью кодека H.264 все три участницы теста показывают поразительно одинаковые результаты. Заметим, что скорость работы в подобных задачах зависит только от вычислительной мощности центрального процессора.

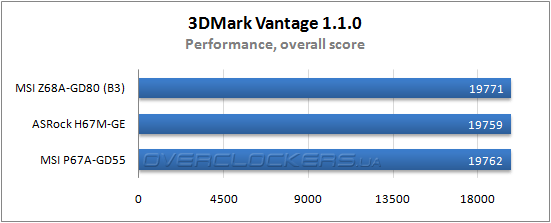

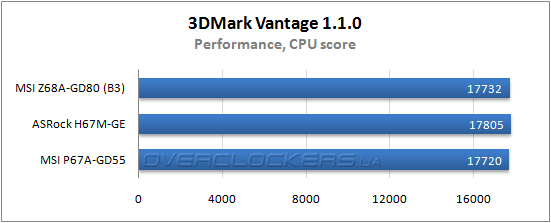

Полусинтетический тестовый пакет 3DMark Vantage давно стал универсальным элементом измерения комплексной производительности системы, так как очень чутко реагирует на любые оптимизации аппаратной части.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Все три платы демонстируют одинаковое количество «попугаев», как в общем зачете, так и по результатам процессорных тестов. Это позволяет спрогнозировать примерно одинаковую производительность и в реальных играх.

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

Результаты тестирования MSI Z68A-GD80 (B3)

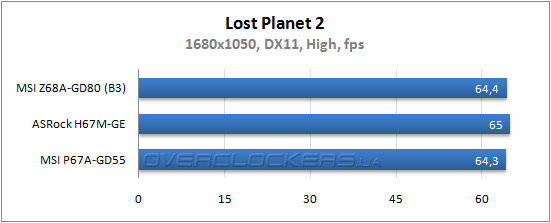

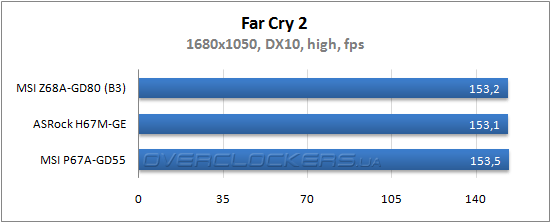

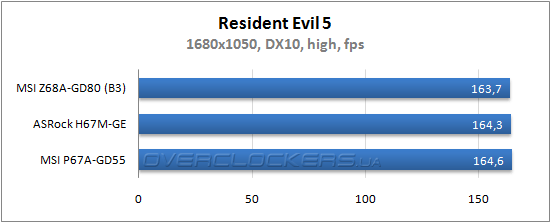

Для оценки быстродействия мы используем разрешение 1680х1050 и высокие настройки качества и детализации. Тестирование не принесло абсолютно ничего нового, результаты MSI Z68A-GD80 (B3) во всех играх не отличаются от таковых у конкурентов. Пожалуй, мы можем снова говорить о паритете. Как мы уже заметили в одном из предыдущих обзоров, нынешнее исследование производительности сводится не к поиску победителя, а к выявлению проигравшего. А единственной причиной серьезного отставания могут быть ошибки в прошивке или аппаратный дефект конкретного экземпляра.


Выводы

Чипсет Intel Z68 Express удачно дополнил модельный ряд системной логики для платформы LGA1155. Он позволяет использовать встроенную графику, разгон процессоров Sandy Bridge серии «К» и обладает богатыми возможностями расширения, включая технологию Intel RST SSD Caching и программную графическую виртуализацию LucidLogix Virtu. Кроме того, обеспечена полная поддержка конфигураций CrossFireX и SLI. На наш взгляд, чипсет является оптимальной основой для функциональных системных плат, ориентированных на любителей разгона и требовательных пользователей.

Тестирование MSI Z68A-GD80 (B3) показало, какой должна быть системная плата такого класса. Высокое качество изготовления, хорошее оснащение, совершенный дизайн, богатые возможности расширения и достойные результаты разгона — вот рецепт создание отличного продукта, который способен завоевать признание истинных ценителей и энтузиастов. Еще к этому перечню можно добавить продуманный комплект поставки, стабильный и удобный интерфейс прошивки, а также качественное программное обеспечение. Даже наличие технологии программной графической виртуализации Lucid Virtu выглядит приятным дополнением к богатому функционалу, а не бесполезным «довеском». Конечно, кто-то может посетовать на несовершенный алгоритм автоматического разгона. Мы же, впервые за долгое время, увидели в MSI Z68A-GD80 (B3) отличный сбалансированный продукт, вполне достойный всяческого внимания. На фоне этого даже совсем немалая цена системной платы выглядит совершенно оправданной. По совокупности качеств, достоинств и стабильности работы материнская плата MSI Z68A-GD80 (B3) заслуженно получает награду «Выбор редакции: лучшее качество»!

MSI Z68A-GD80 (B3)Выбор редакции: лучшее качество
