Топ, просто топ. Обзор системной платы MSI Z68A-GD80 (B3) на чипсете Intel Z68 Express

UEFI Setup

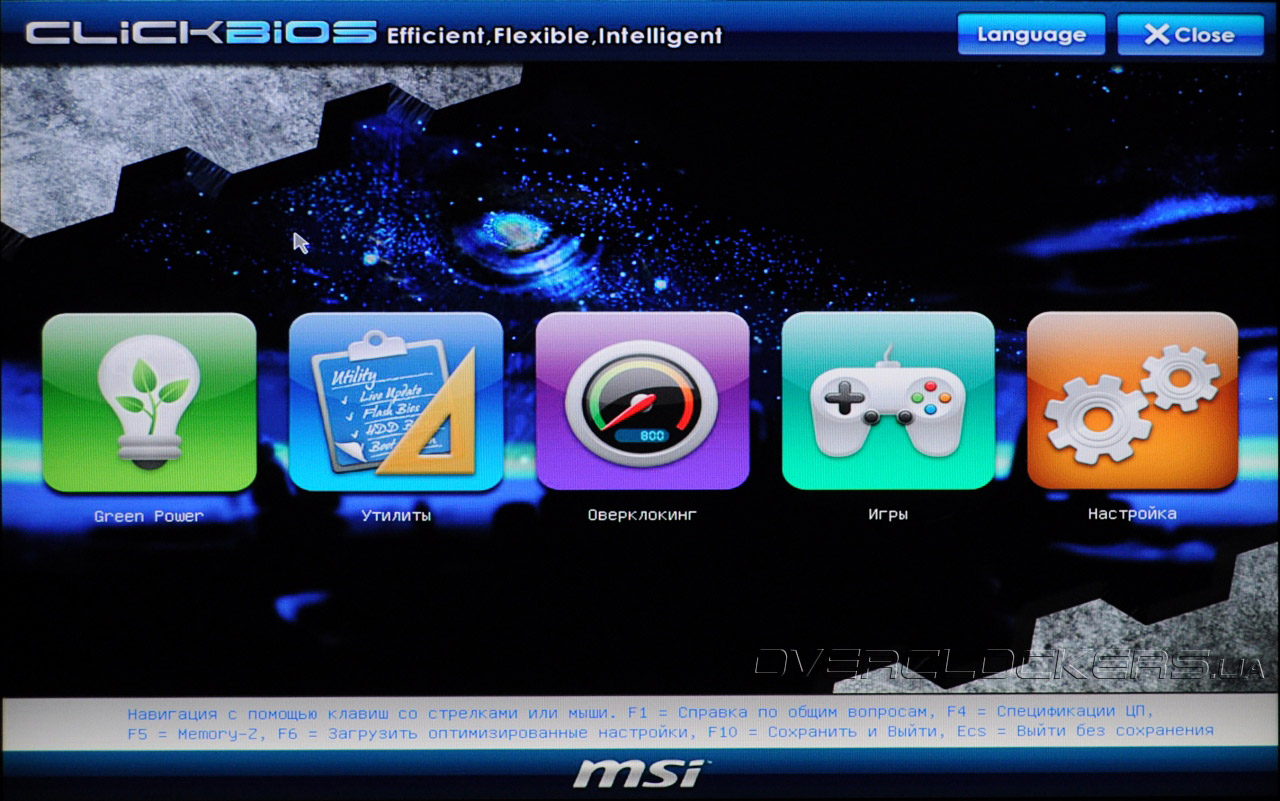

Системная плата MSI Z68A-GD80 (B3) использует UEFI, функциональность и возможности которого на голову превосходят таковые для традиционного BIOS. Создатели платы основательно модернизировали микрокод AMI, в результате чего прошивка получила собственное имя — Click BIOS. В одном из предыдущих обзоров мы подробно изучили особенности и возможности UEFI системных плат MSI. Правда, был упущен один интересный момент — русскоязычная локализация интерфейса. Сегодня мы восполним этот пробел и повторно рассмотрим основные пункты Click BIOS, чтобы оценить качество и адекватность перевода. Так, главный экран выглядит следующим образом:

UEFI Setup MSI Z68A-GD80 (B3)

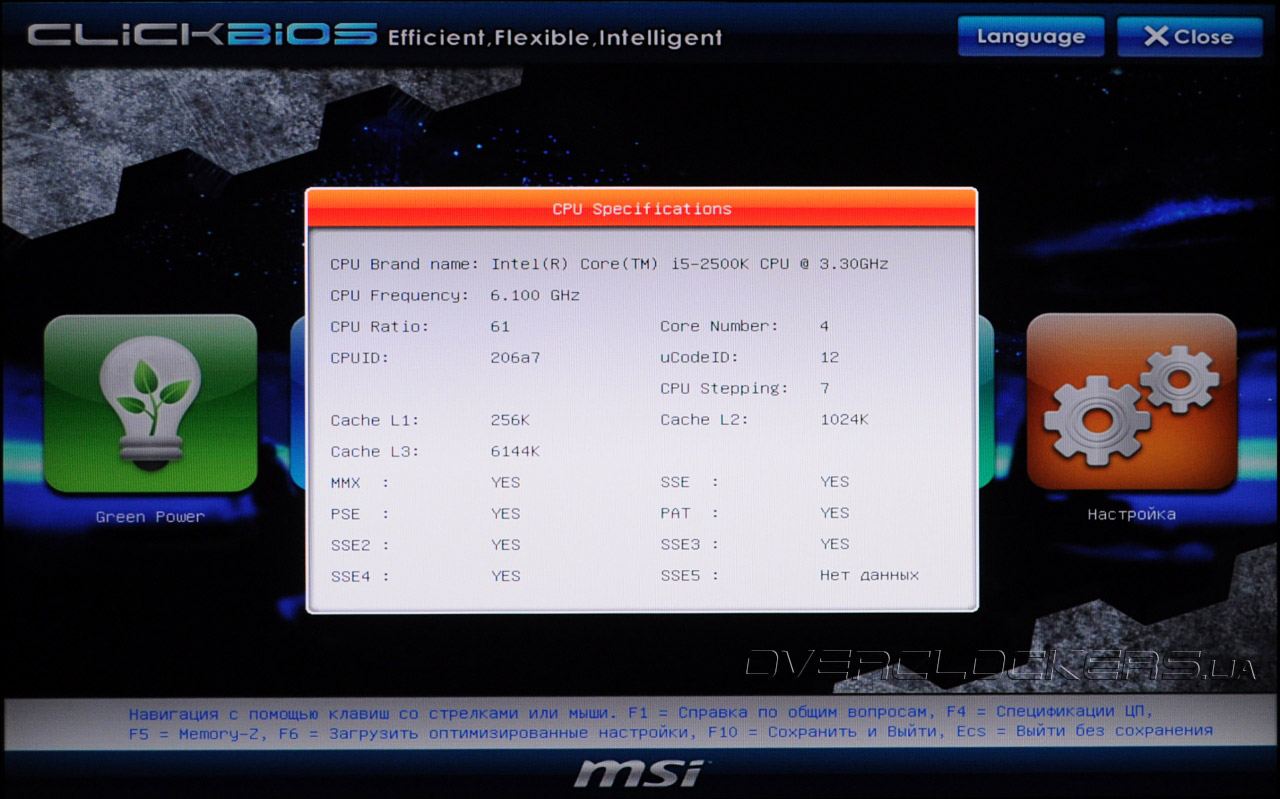

Все надписи переведены грамотно и вполне корректно, лишь только для Green Power в русском языке не нашлось близкого по значению понятия, а разработчики не решились на дословный перевод. Нажатием на клавишу «F4» вызывается всплывающее окно, отображающее основные параметры центрального процессора. Технический язык не требует перевода, все и так понятно.

UEFI Setup MSI Z68A-GD80 (B3)

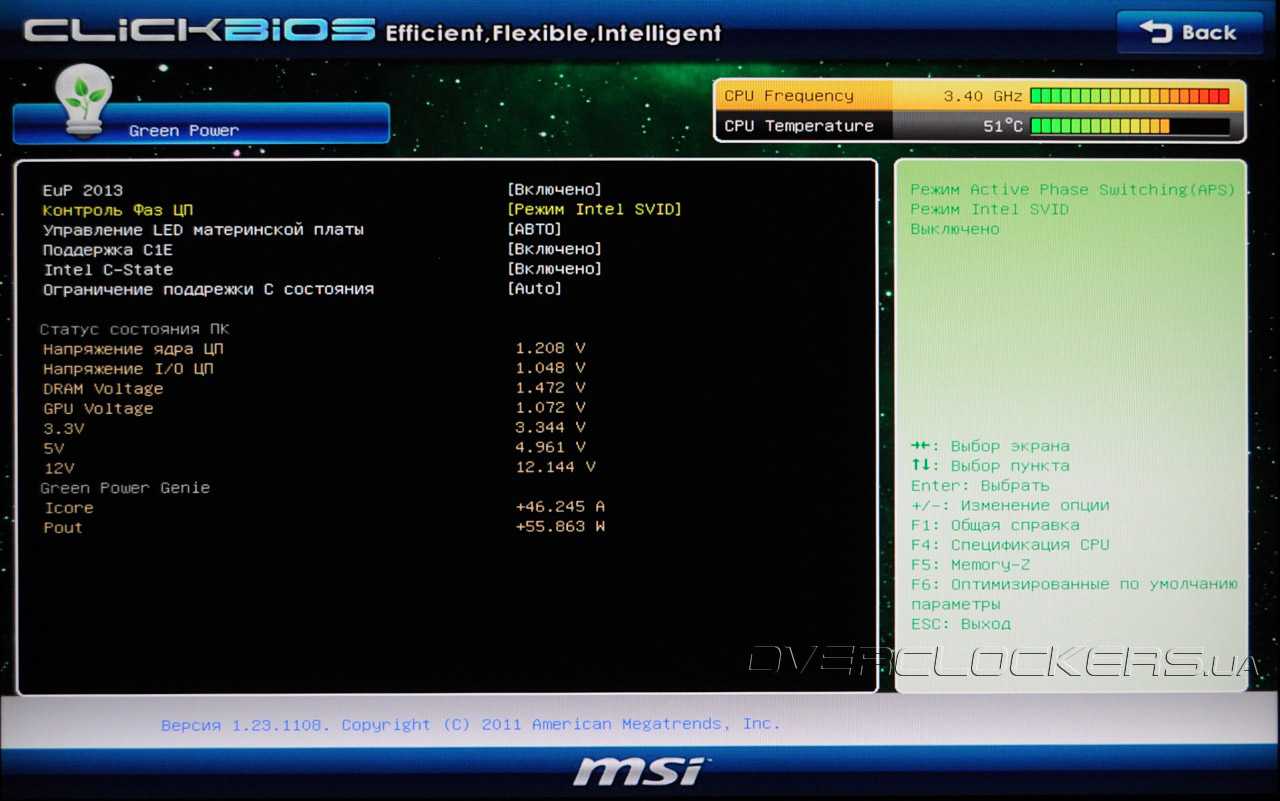

Традиционно для плат MSI, в разделе меню Green Power кроме опций энергосбережения и управления APS находятся показания датчиков основных системных напряжений. В этом случае добавились также показания силы тока и потребляемой мощности центрального процессора. Контроль двух последних величин будет полезным при серьезном разгоне или настройке режима максимальной энергоэффективности.

UEFI Setup MSI Z68A-GD80 (B3)

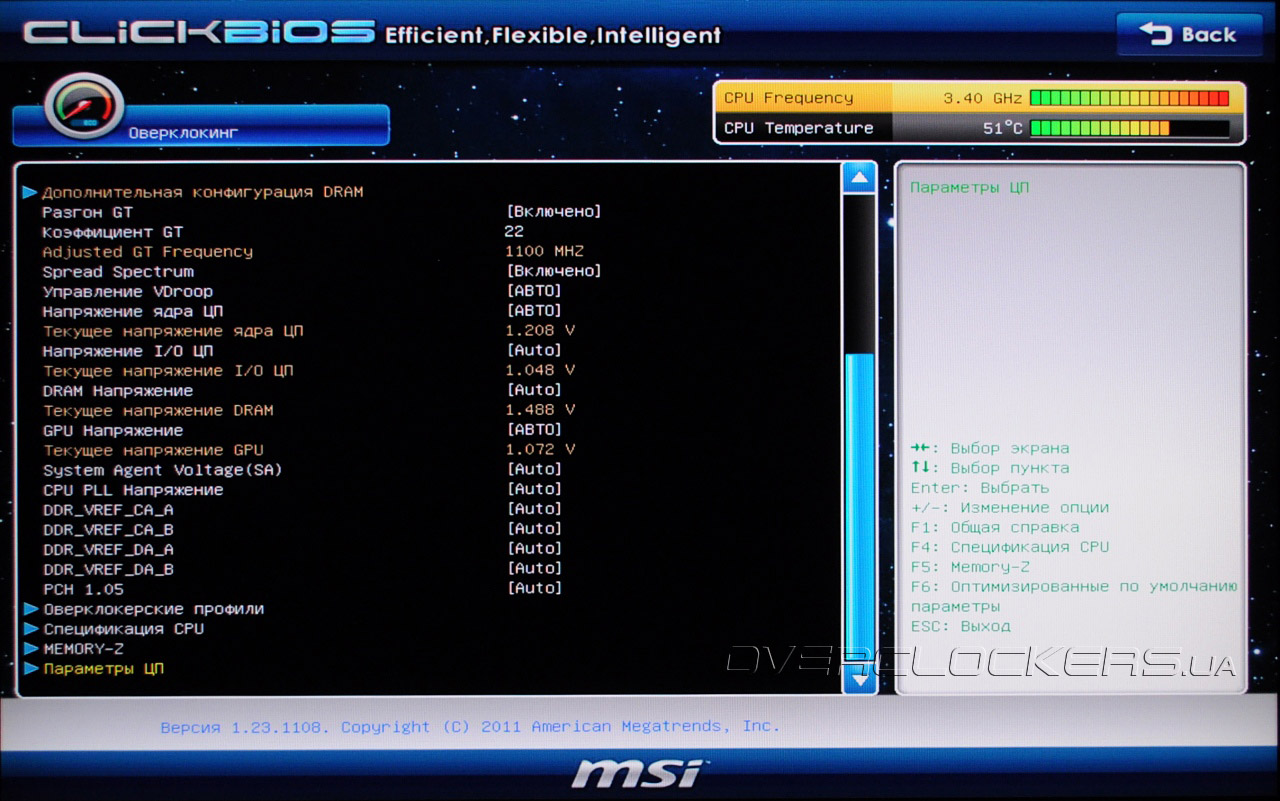

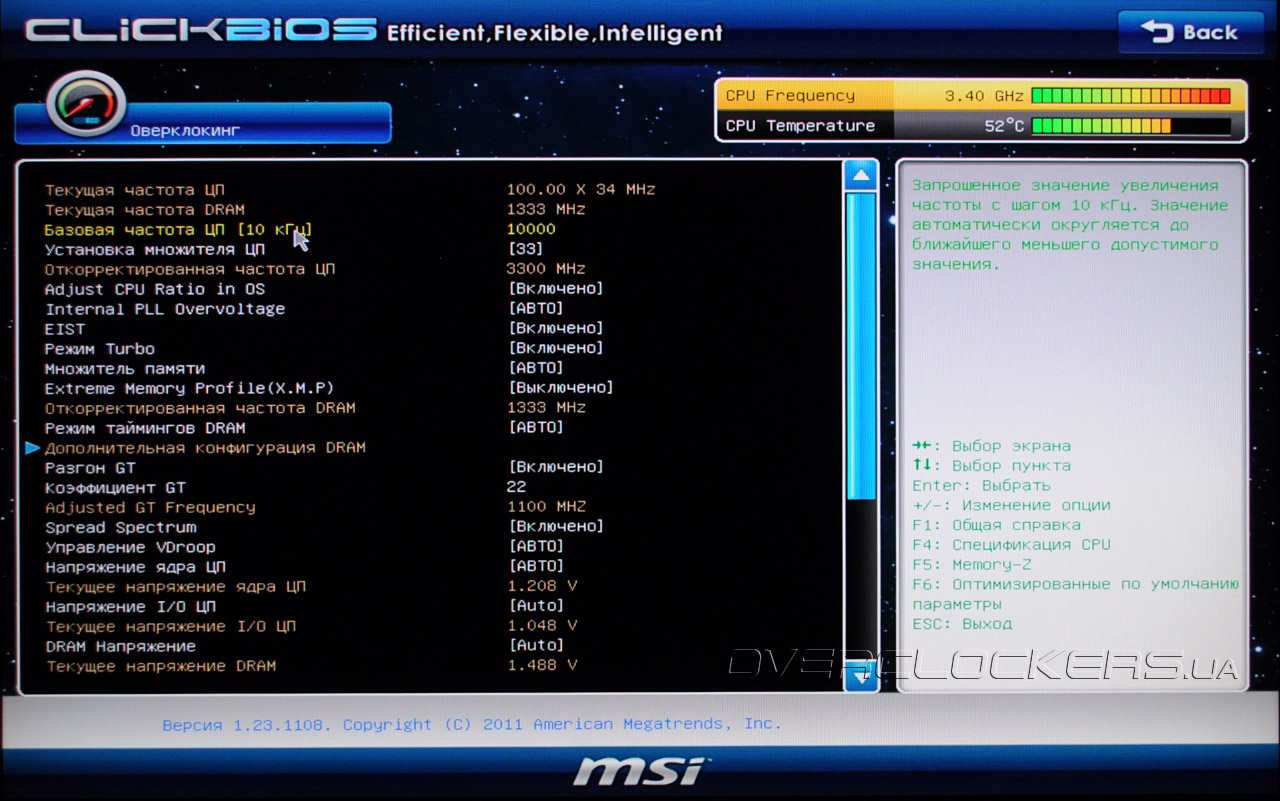

Раздел «Оверклокинг» содержит все основные параметры, связанные с разгоном компонентов системы. Снова отметим качественную локализацию опций, подменю и подсказок. Видно, что разработчики привлекли специалистов, а не использовали машинный перевод.

UEFI Setup MSI Z68A-GD80 (B3)

UEFI Setup MSI Z68A-GD80 (B3)

Содержимое раздела мало чем отличается от такового у MSI P67A-GD55, за исключением опций, связанных с форсированием встроенного в процессор видеоядра. Полный перечень регулируемых напряжений и шаг их изменения приведены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Core Voltage 0,8 — 1,8 0,005
CPU I/O Voltage 0,95 — 1,55 0,02
DRAM Voltage 1,108 — 2,464 0,007 — 0,008
GPU Voltage 1,0 — 1,6 0,005
System agent Voltage 0,925 — 1,585 0,02
CPU PLL Voltage 1,4 — 2,43 0,01 — 0,05
DRAM VREF CA_A 0,453 — 1,125 0,005 — 0,025
DRAM VREF CA_B 0,453 — 1,125 0,005 — 0,025
DRAM VREF DA_A 0,453 — 1,125 0,005 — 0,025
DRAM VREF DA_B 0,453 — 1,125 0,005 — 0,025
PCH Voltage 0,775 — 1,724 0,005 —0,006

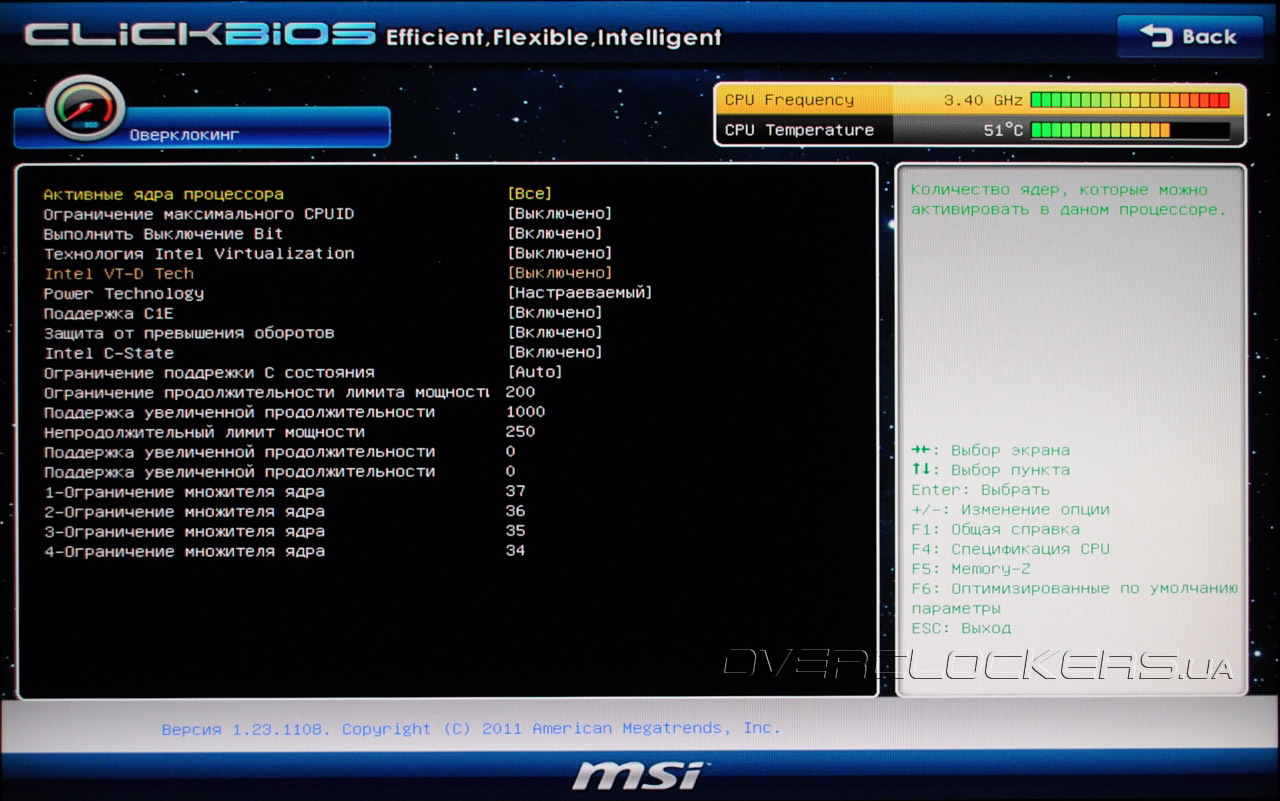

В подменю «Параметры ЦП» сосредоточено управление процессорными технологиями. Особенно интересно данное меню выглядит для Sandy Bridge серии «К», для которых пользователь может гибко настраивать коэффициенты умножения для каждого из ядер в зависимости от характера вычислительной нагрузки.

UEFI Setup MSI Z68A-GD80 (B3)

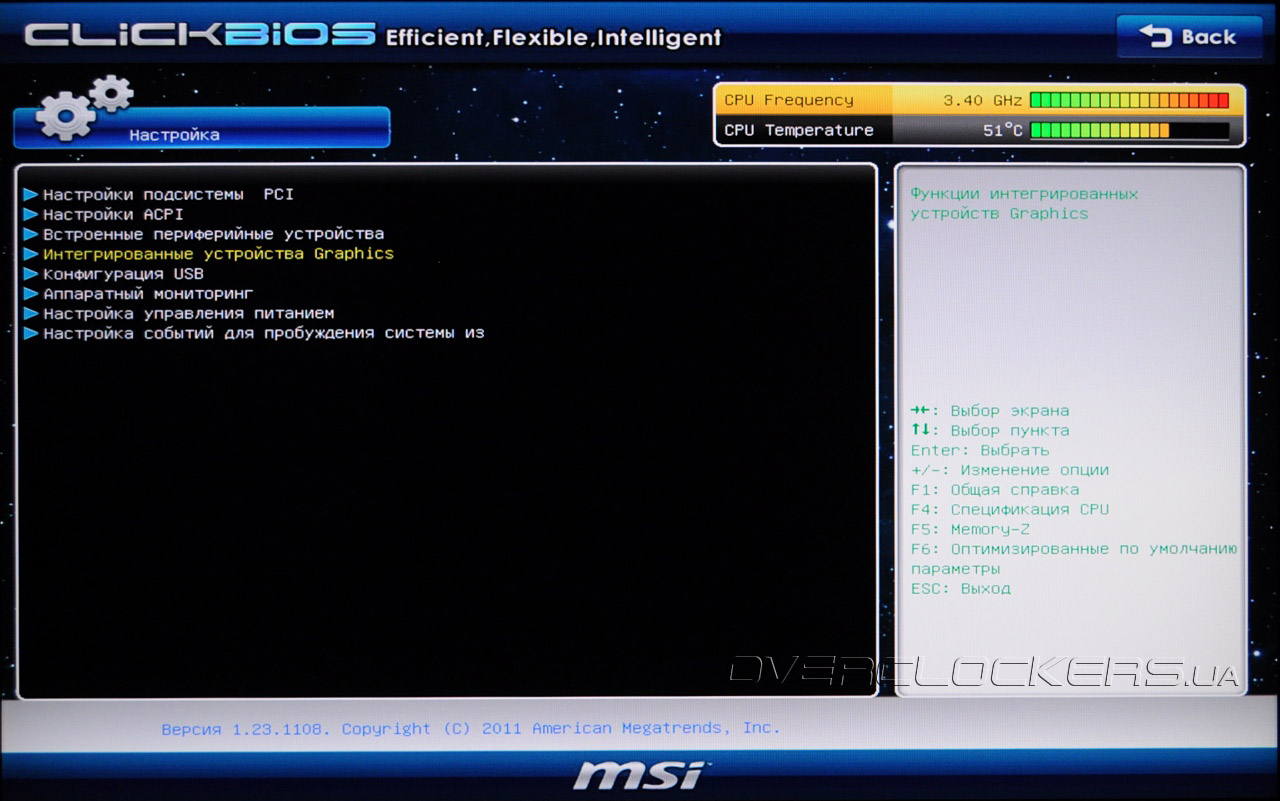

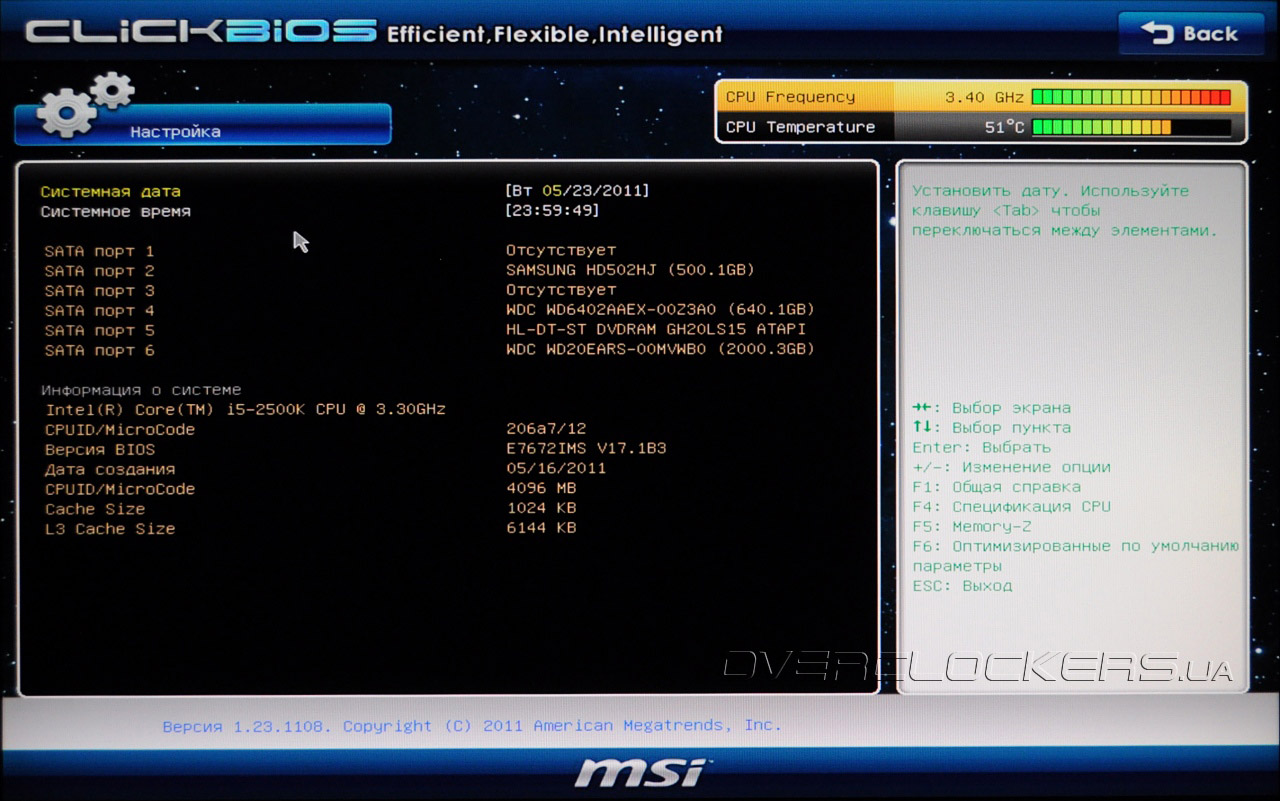

Следующий важный пункт меню — «Настройка», в котором находятся установки даты и времени, опции управления дополнительными контроллерами, настройки видеоподсистемы, параметры загрузки, а также микропрограмма для обновления прошивки M-Flash.

UEFI Setup MSI Z68A-GD80 (B3)

UEFI Setup MSI Z68A-GD80 (B3)

В этом же разделе можно встретить и подменю «Аппаратный мониторинг». Для тех, кому этот пункт покажется пустым, напомним, что показания датчиков напряжений перенесены в раздел Green Power.

UEFI Setup MSI Z68A-GD80 (B3)

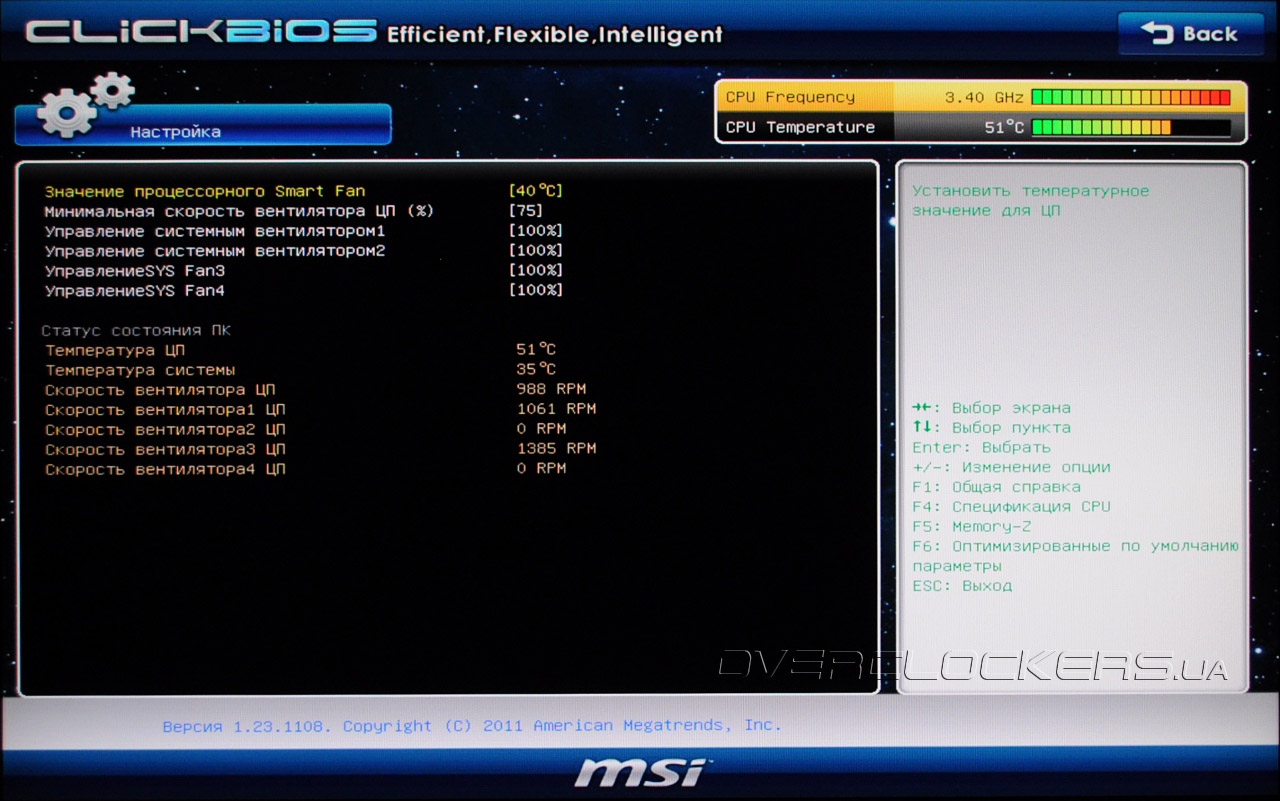

Доступна регулировка оборотов четырех из пяти вентиляторов, причем для процессорного можно установить автоматический режим, при котором скорость вращения будет регулироваться в зависимости от температуры CPU. А вот показаний всего двух температур как-то не достаточно для системной платы такого класса. Хотелось бы видеть и температуру на силовых элементах VRM процессора, и температуры для каждого из процессорных ядер. Хотя, на общую информативность подменю это особого влияния не оказывает.

В качестве промежуточного итога можно сказать, что Click BIOS материнской платы MSI Z68A-GD80 (B3) имеет отличную функциональность, позволяет легко управлять процессом разгона и тонко настраивать все основные параметры системы. Откровенно порадовала локализация, благодаря которой пользователи, слабо знакомые с иностранными языками, могут без труда разобраться во всех нюансах прошивки. После изучения особенностей CMOS Setup мы обычно знакомим вас с возможностями комплектного ПО. Сегодняшняя участница тестирования поставляется вместе с программно-аппаратным комплексом для разгона и системного мониторинга MSI Control Center. Мы уже изучали его функциональность и особенности работы, а потому не будем заострять на этом ваше внимание. Гораздо более интересна другая программная «фича» MSI Z68A-GD80 (B3) — технология графической виртуализации LucidLogix Virtu, которой мы решили посвятить отдельный раздел.
