В нашей лаборатории уже успела побывать модель Z370 Gaming Pro Carbon AC от MSI и после работы с ней эмоции остались положительные. Сегодня мы рассмотрим ещё одну плату из среднеценовой категории продуктов этой компании в попытке выяснить насколько сильно они отличаются друг от друга. Наша гостья корнями тянется к моделям, буквально ставшими отправной точкой в основании сегмента «игровых» плат, но сегодня понимание предмета уже заметно трансформировалось. В ту пору статусное устройство в обязательном порядке оснащалось сетевым адаптером Killer, звуковая система должна была отличаться от других наличием операционного усилителя, всё это сдабривалось подсветкой, проникающей через стравленный участок текстолита. Весь этот набор представлен и здесь, а роль бонусного контроллера досталась чипу от ASMedia с поддержкой выходов USB 3.1 Gen2.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/01-msi-z370-gaming-m5.jpg)
Также можно вспомнить про исходящее начало тех плат из серии оверклокерских продуктов. От последних здесь можно найти контроллер кодов POST и точки по замеру действующих напряжений. Подробнее о возможностях расскажем ниже, а для начала можно взглянуть на таблицу с основными характеристиками.
Модель | MSI Z370 Gaming M5 (MS-7B58 VER:1.0) |
---|---|
Официальная страница продукта в Сети | msi.com |
Чипсет | Intel Z370 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2667/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000+*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | Intel UHD 630 |
Видеоразъёмы | DisplayPort, HDMI |
Количество подключаемых вентиляторов | 6x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142) 6 х 3.1 Gen1 (2 разъёма на задней панели, Z370) 7 x 2.0 (3 разъёма на задней панели, Z370) |
Serial ATA | 6 x SATA 6 Гбит/с (Z370) |
RAID | 0, 1, 5, 10 (SATA, Z370), 0, 1 (M.2 PCI-E, Z370) |
Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Rivet Networks Killer E2500 (Gigabit Ethernet) |
COM | – |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED (+12V, 5050), кнопка Flash BIOS Button, M.2 Shield, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI |
Цена в рознице, $ | 225 |
Упаковка и комплектация
Звёздное небо и эмблема Enthusiast Gaming будет встречать будущего владельца устройства. Сразу на лицевой части коробки достаточно точно можно рассмотреть идею организации подсветки у этой модели, на фоне остальных современных продуктов её можно охарактеризовать как весьма сдержанную.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/02-msi-z370-gaming-m5.jpg)
На обратной стороне расположили схему портов ввода-вывода и таблицу с основными характеристиками. Акценты расставлены в первую очередь на аппаратной составляющей, но указаны также и программные бонусы.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/03-msi-z370-gaming-m5.jpg)

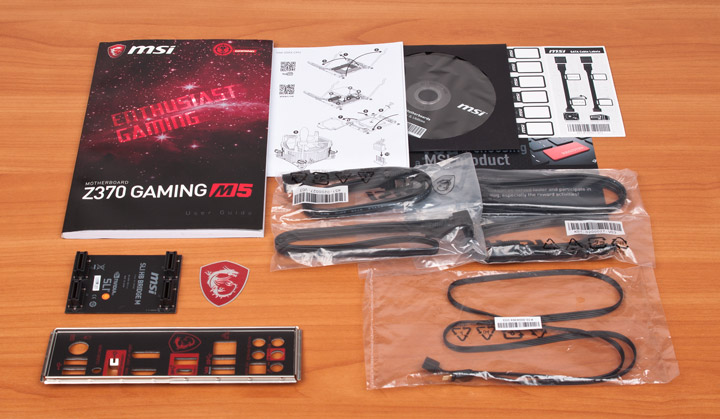

Комплект поставки такой:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- карточка регистрации покупателя;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- двойной жёсткий мостик для организации SLI;
- наклейка с логотипом MSI Gaming Series;
- удлинитель для подключения светодиодной ленты;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/04-msi-z370-gaming-m5.jpg)
Внешний вид
Можно долго ходить вокруг да около, но фактически перед нами упрощённая модель прошлого поколения — MSI Z270 Gaming M5. А именно, избавились от портов типа U.2 и COM, при этом ничем не компенсировав их отсутствие. В остальном это платы-близнецы. Есть девять отверстий для проведения монтажа в корпусе, габариты соответствуют стандарту ATX.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/05-msi-z370-gaming-m5.jpg)
Разве что, распаянные на обратной стороне светодиоды теперь многоцветные.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/06-msi-z370-gaming-m5.jpg)

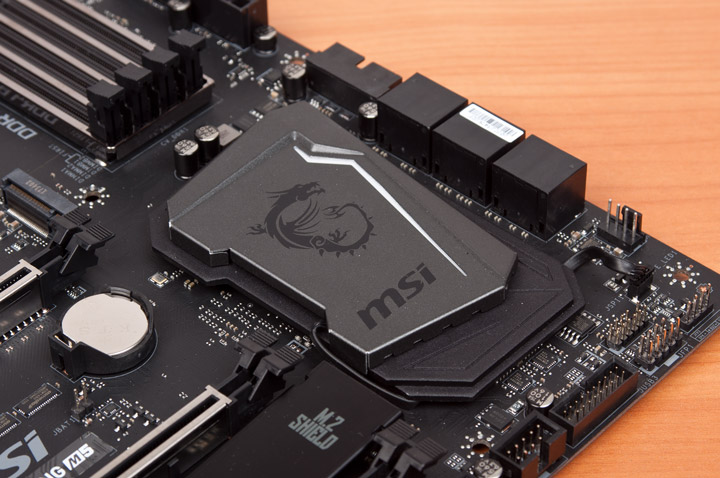

Охладитель хаба не изменился, на толстой основе смонтирована декоративная накладка, из-под которой свет будет сочиться наружу.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/07-msi-z370-gaming-m5.jpg)

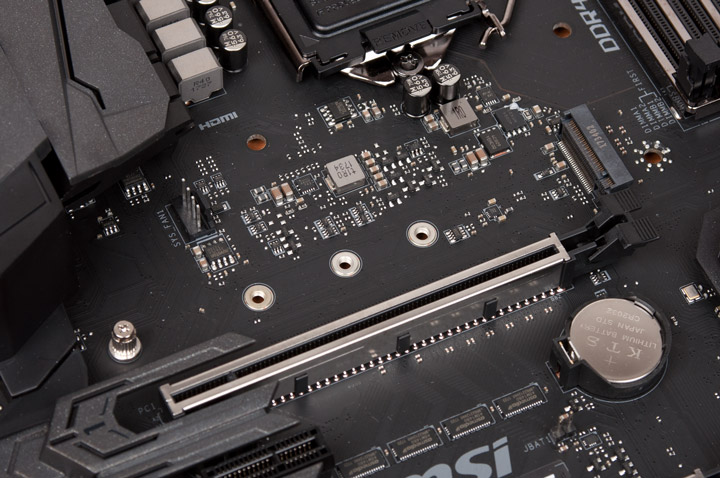

Верхнее посадочное место под устройства формата M.2 допускает установку наиболее габаритных моделей.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/08-msi-z370-gaming-m5.jpg)

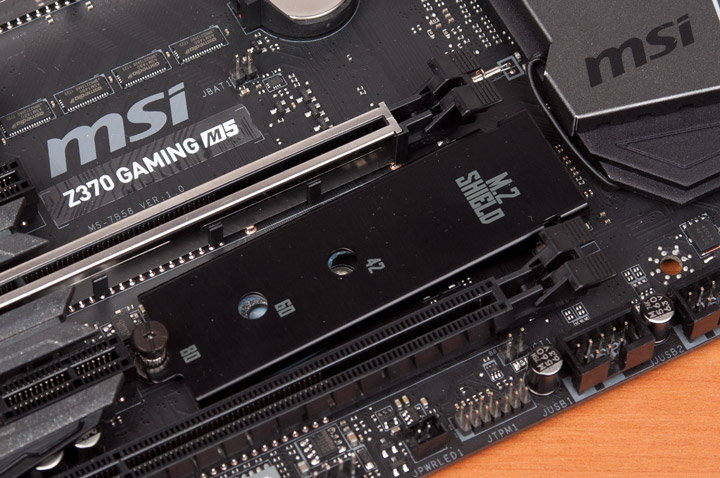

Оснащённое фирменным охладителем нижнее гнездо имеет ограничение по длине до 8 см.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/09-msi-z370-gaming-m5.jpg)

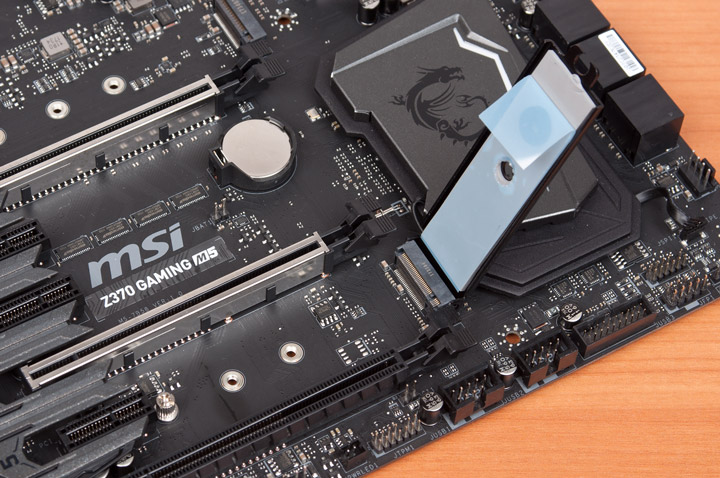

К площади термолипучки там нет никаких вопросов.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/10-msi-z370-gaming-m5.jpg)
Все шесть выходов SATA продольного типа, как и одно рядом расположенное штырьковое гнездо третьего поколения под кабель USB для корпуса.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/11-msi-z370-gaming-m5.jpg)

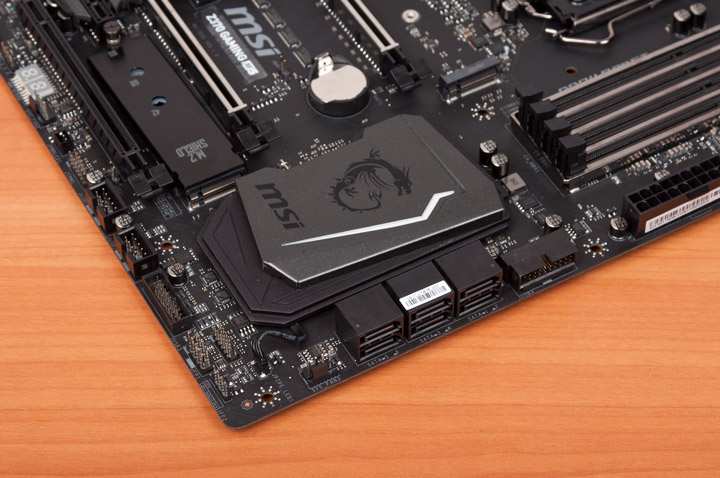

Есть ещё одно той же версии, но уже поперечное, также распаяны два выхода под кабели второй ревизии USB. Всё более востребованного в современных корпусах симметричного конструктивного типа тут нет.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/12-msi-z370-gaming-m5.jpg)

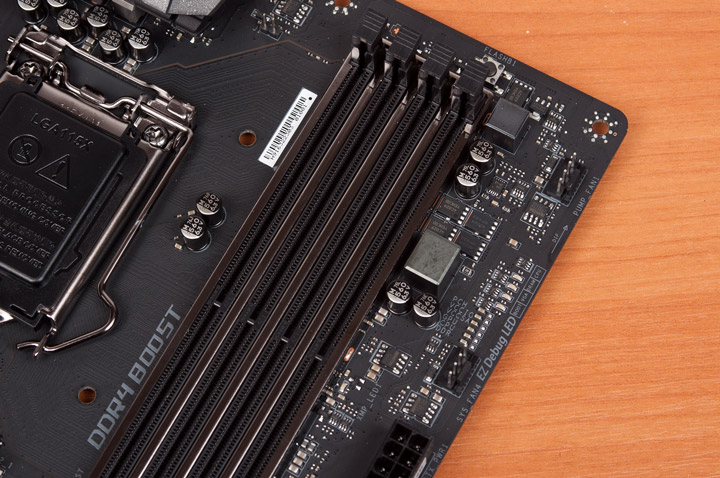

Для любителей проводить эксперименты может пригодиться технология Flash BIOS Button, под её нужды есть отдельная кнопка, распаянная в верхней части платы. Над слотами памяти заготовлены четыре красных светодиода, они оповещают об смонтированных модулях. Ближе к главному гнезду питания есть такой же индикатор, горящий при активном статусе XMP, ещё четыре светодиода образуют диагностический комплекс EZ Debug LED. Возле них находятся участки для проведения замеров действующих напряжений.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/13-msi-z370-gaming-m5.jpg)
Двухсегментный индикатор кодов POST тоже светится красным, в режиме работы системы он отображает температуру процессора.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/14-msi-z370-gaming-m5.jpg)
Как и прежде, цифры у пластиковой накладки не подсвечиваются, наоборот, все длинные слоты PCI-E снабжены персональным индикатором, оповещающем цветом соей работы о действующей скорости на каждом из гнёзд. Шестнадцать линий PCI-E могут быть поровну распределены между экранированными, а остальные, чёрного цвета, связаны с PCH.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/15-msi-z370-gaming-m5.jpg)
Организация участка с мультиконтроллером, сетевым адаптером и звуковым кодеком не изменилась совершенно. Тут использовали ALC1220 от Realtek без каких-либо экранирующих конструкций. Также есть один вспомогательный ОУ, который будет работать в случае использования лишь гнёзд на передней панели корпуса.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/16-msi-z370-gaming-m5.jpg)

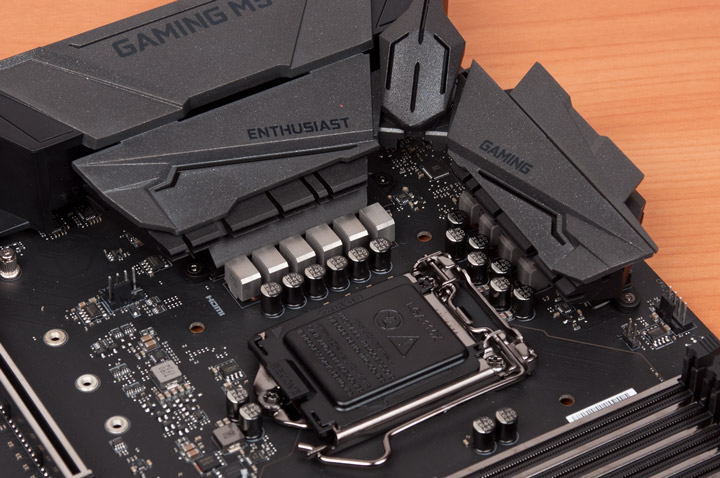

Немного изменилось оформление декоративной накладки, также появились новые дроссели в структуре стабилизатора напряжений.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/17-msi-z370-gaming-m5.jpg)
Сам стабилизатор выполнен без существенных изменений, схема та же — 8+2 «фазы», ШИМ-контроллер uPI Semiconductor uP9508 и пять внешних драйверов-удвоителей uP1961. Транзисторы уже не те, что прежде, они такие же, как у другой современной модели. Пары выстроены из продукции ON Semiconductor — NTMFS4C029N и NTMFS4C024N. Для напряжения интегрированного ГП используют две штуки NTMFS4C024N и один NTMFS4C029N в каждом канале.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/18-msi-z370-gaming-m5.jpg)
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/19-msi-z370-gaming-m5.jpg)

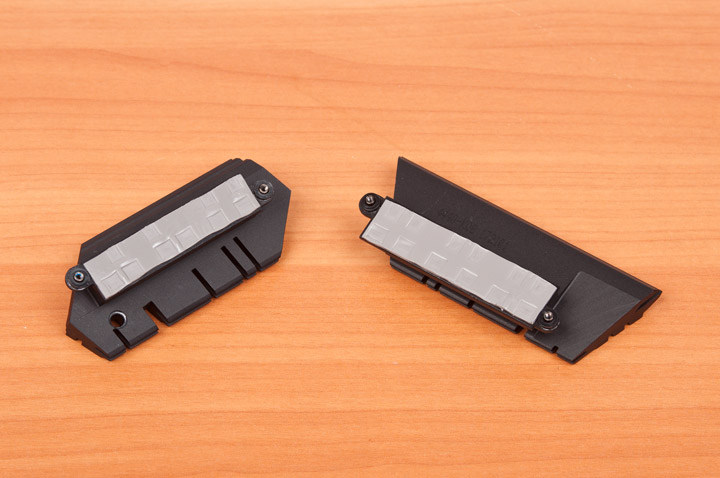

Никаких вопросов к качеству прижима и к площади термопрокладок нет.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/20-msi-z370-gaming-m5.jpg)

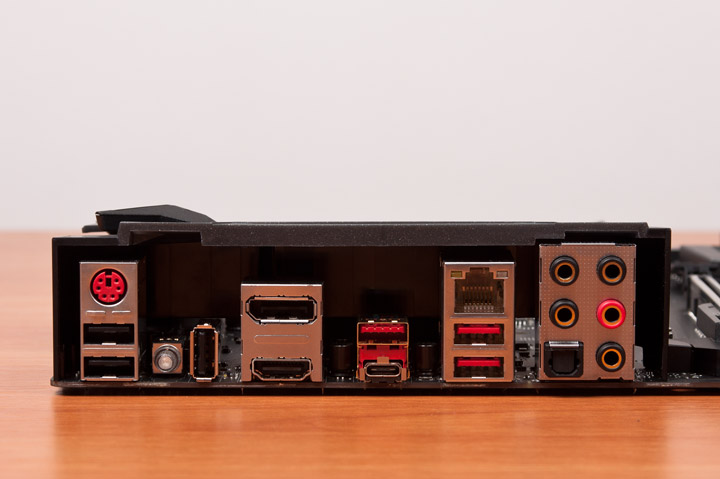

Схема задней панель тоже ничуть не изменилась на фоне представителя прошлого поколения; сравнивая с чуть более дорогой и современной — здесь оказалось на один выход USB меньше. Кнопка сброса настроек CMOS будет подсвечиваться синим цветом, а стойка с сетевым выходом — красным. Учитывая сегментацию продукта самим производителем, то и замечаний здесь никаких делать не стоит, набор в целом достаточный.
![MSI Z370 Gaming M5](/motherboard/msi-z370-gaming-m5/21-msi-z370-gaming-m5.jpg)
