Игровая серия материнских плат от компании MSI пользуется устойчивой популярностью, знакомство с обновлённой линейкой изделий на базе Intel Z270 мы решили начать с несложной средней модели, имеющей индекс «M5». Минимальное количество дополнительных функций позволит заострить внимание именно на общехарактерных чертах новой плеяды устройств, забегая наперёд, изменений действительно немало.
Это — полнофункциональный продукт с небольшим числом бонусов и без резких упрощений в дизайне. Подсистема питания выглядит достаточно убедительно. Дополнительно привлекается контроллер USB 3.1 для портов на задней панели. Глядя на старшие платы, тут не найти вспомогательных кнопок для открытого стенда или многопозиционного активатора упрощённого разгона. Общий набор возможностей собран в таблице:
| Модель | MSI Z270 Gaming M5 (MS-7A78 VER:1.0) |
|---|---|
| Официальная страница продукта в Сети | ua.msi.com |
| Чипсет | Intel Z270 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*/3800*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530/610/630 |
| Видеоразъёмы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 6x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142) 6 х 3.1 Gen1 (2 разъёма на задней панели, Z270) 7 x 2.0 (3 разъёма на задней панели, Z270) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z270) |
| RAID | 0, 1, 5, 10 (SATA, Z270) 0, 1 (M.2 PCI-E, Z270) |
| Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Qualcomm Atheros Killer E2500 (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, порт U.2, колодка для подключения ленты RGB LED, кнопка BIOS Flashback+, M.2 Shield |
| Цена в рознице, $ | 241 |
Упаковка и комплектация
Оформление коробки не меняли и оно довольно броское, сама плата частично отображена на лицевой стороне.
Сзади есть полноценное фото продукта и таблица с характеристиками, выполнены акценты на включенном в комплект наборе программного обеспечения. Заверена поддержка пятисот наборов оперативной памяти, потому вряд ли пользователь столкнётся с проблемами (не)совместимости.

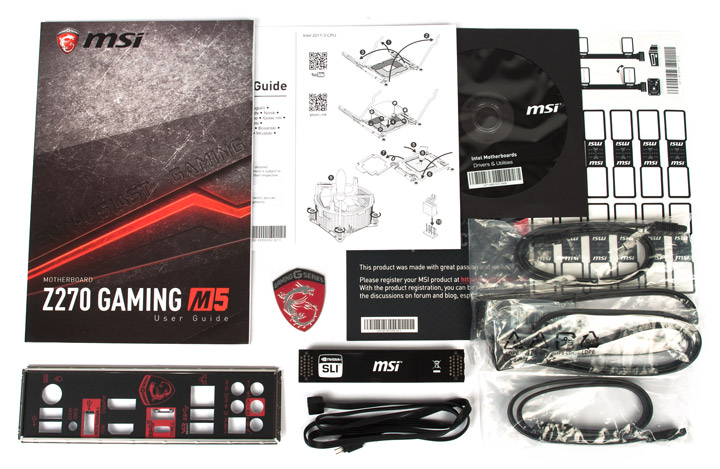

Внутри коробки есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- наклейка с логотипом MSI Gaming Series;
- карточка регистрации покупателя;
- удлинитель для подключения светодиодной ленты;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
комплект из двенадцати ярлыков для маркировки кабелей SATA; - заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- один гибкий мостик для организации SLI из двух видеокарт.
Внешний вид
Отмечу отказ от ярких цветов в оформлении нового продукта, остались лишь монохромные мотивы. Также появилась декоративная накладка, новый способ у производителей разнообразить впечатление от знакомства с платой. Габариты вписались в формат ATX, имеется девять точек для крепления.

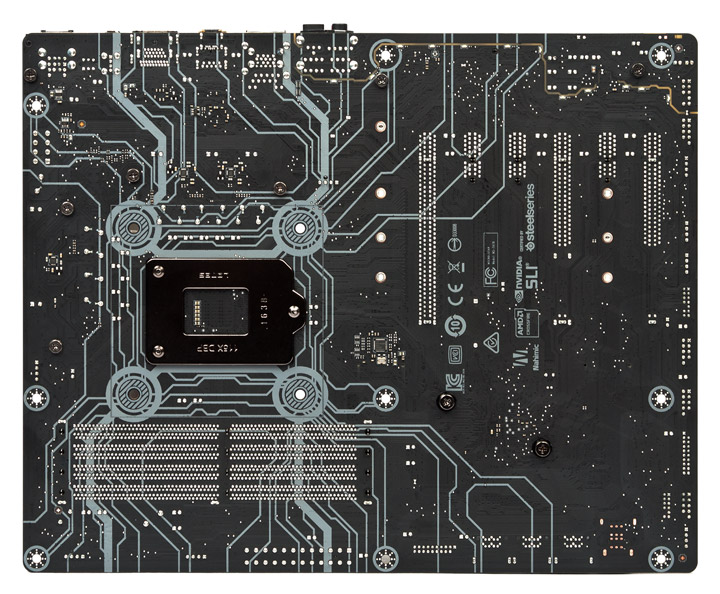

На тыльной стороне распаяно небольшое число электронных компонентов, куда входит группа белых светодиодов, находящаяся в зоне звуковой части. Все конструктивные элементы имеют надёжное винтовое крепление.

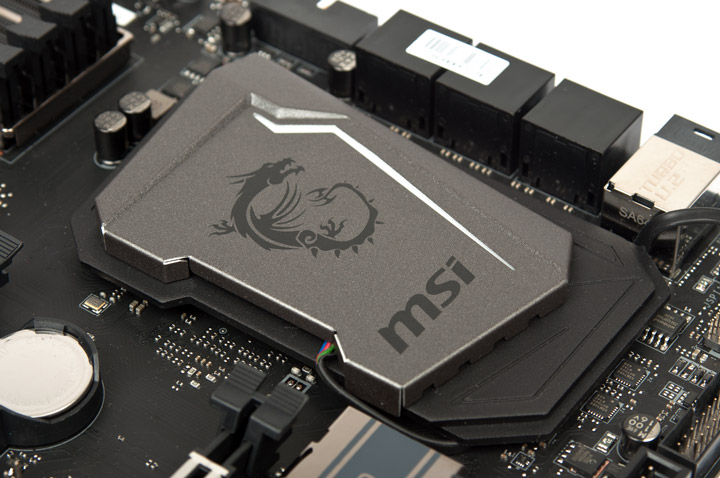

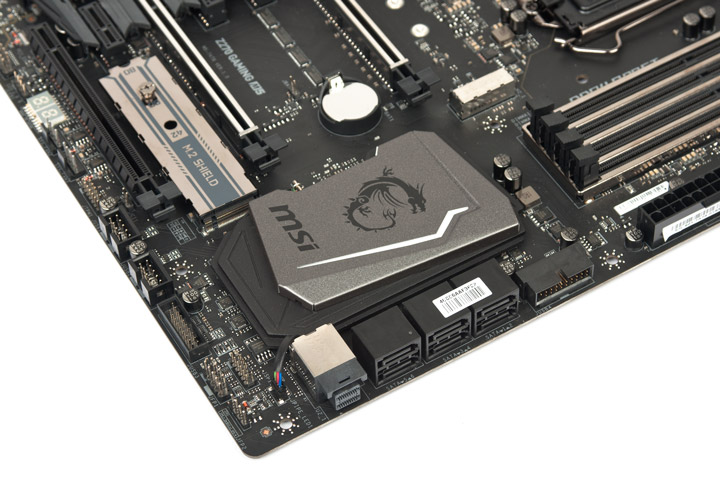

Накладка на чипсет роль простого охладителя сменила на яркий элемент дизайна. Здесь имеется «молния» и пять отверстий снизу, которые подсветят часть корпуса. Интенсивность получаемого света довольно высокая.

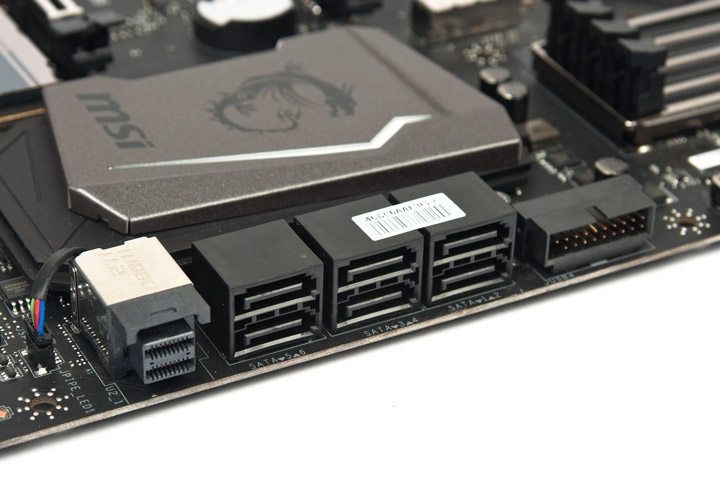

Для подключения накопителей предусмотрено шесть классических портов SATA и один U.2.

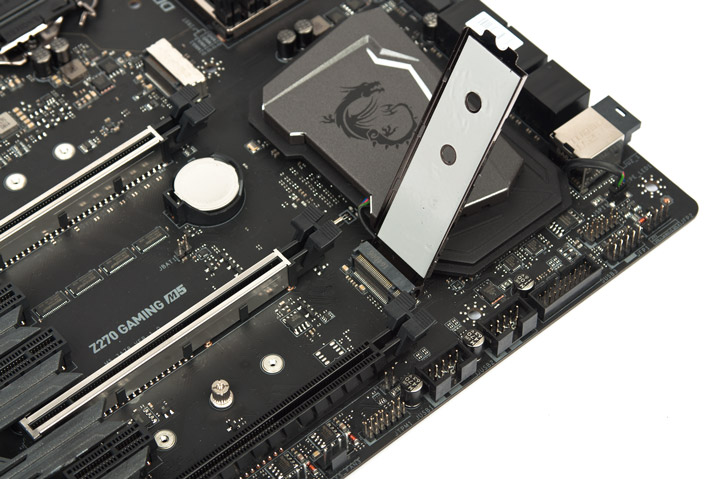

Не обошлось и без пары компактных M.2. Верхний может принять устройства типоразмера 21100.

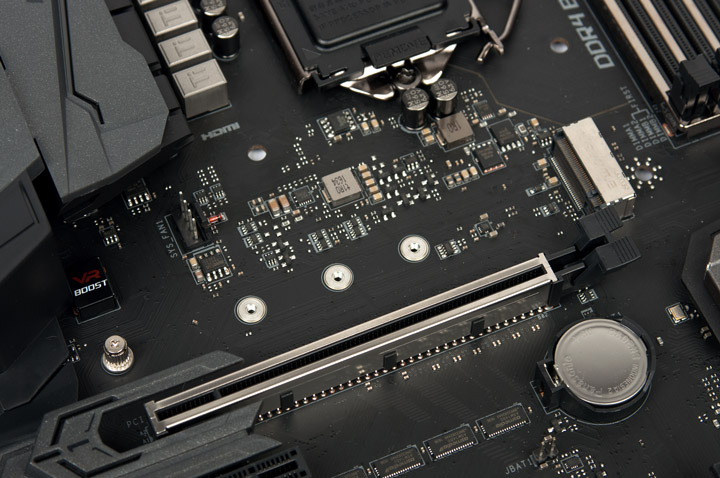

Нижний рассчитан на 2280 или короче. Ресурсы системы распределены между всем этим благолепием, то есть одновременная работа всех портов невозможна.

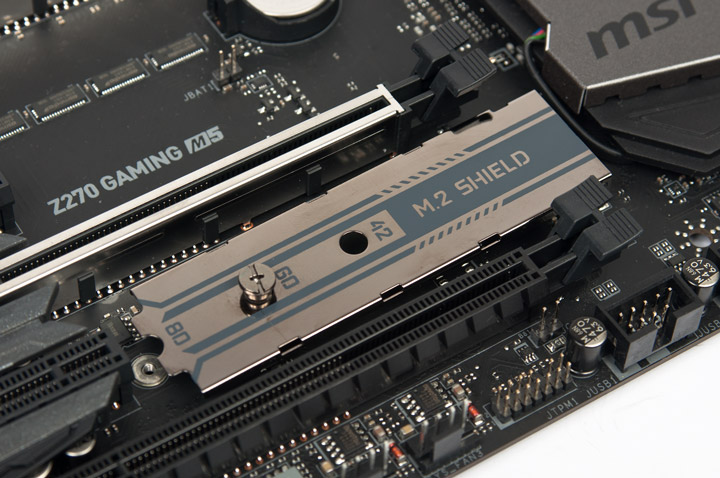

Железный щит выполняет не только декоративную и, собственно, защитную функции, — благодаря наличию термопрокладки его можно назвать охладителем, правда, теплоёмкость такого решения будет невысока (но такая реализация лучше, как мне кажется, чем вообще ничего).
Есть колодки для подключения четырёх корпусных кабелей от гнёзд USB второго и третьего поколений.

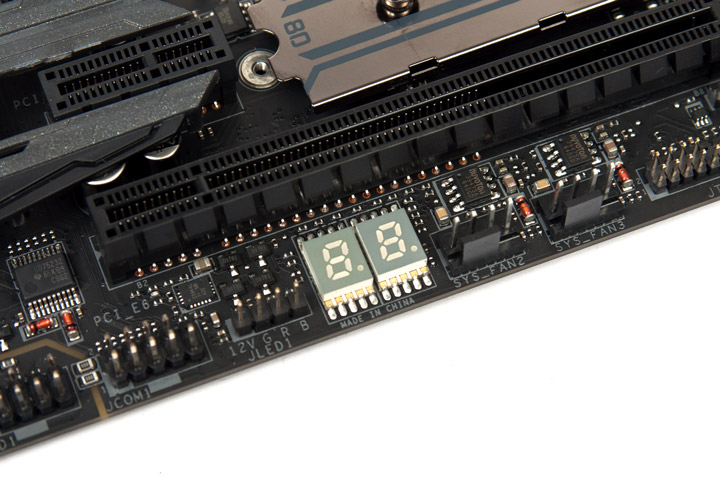

Внизу расположен индикатор кодов POST красного свечения, после загрузки ПК там отображается температура процессора.
Пять светодиодов белого исполнения находятся в правом верхнем углу. Это комплекс EZ Debug LED и лампа активного состояния XMP. Над модулями памяти видна кнопка, позволяющая прошить микрокод, даже когда процессор не установлен (прямое копирование технологии конкурентов, но в результате пользователи только в выигрыше).

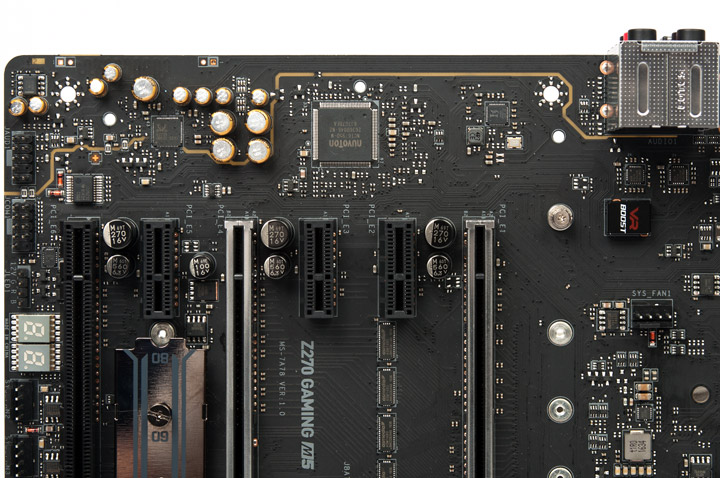

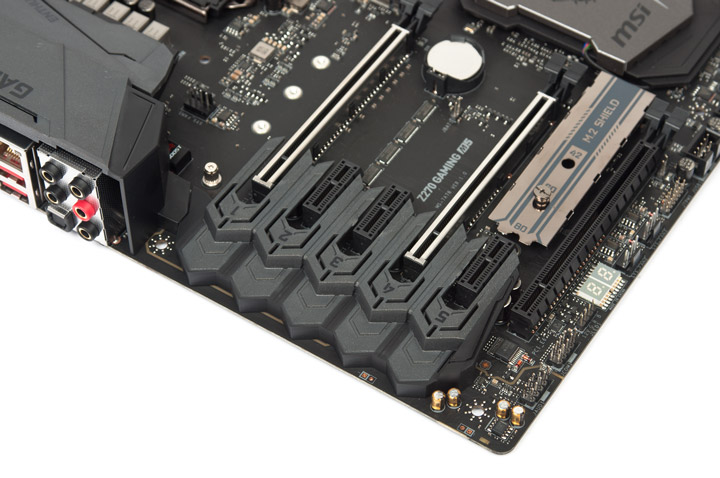

Конфигурация слотов PCI-E незатейлива. Армированные располагают ресурсами шестнадцати линий от ЦП, остальные работают с PCH.

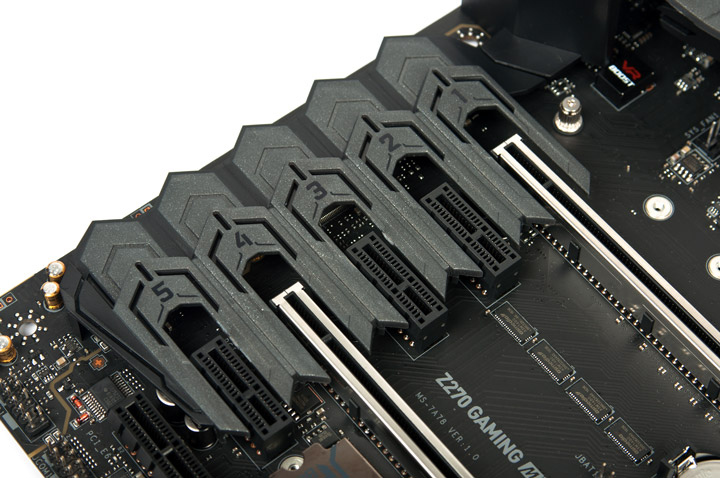

Цифры, замеченные на накладке, не подсвечиваются, хотя такой шаг практически напрашивается. Вместо этого, диоды расположены с другого края гнёзд PCI-E, единственная видеокарта в составе нашего стенда позволила заработать соответствующему экземпляру красного свечения.

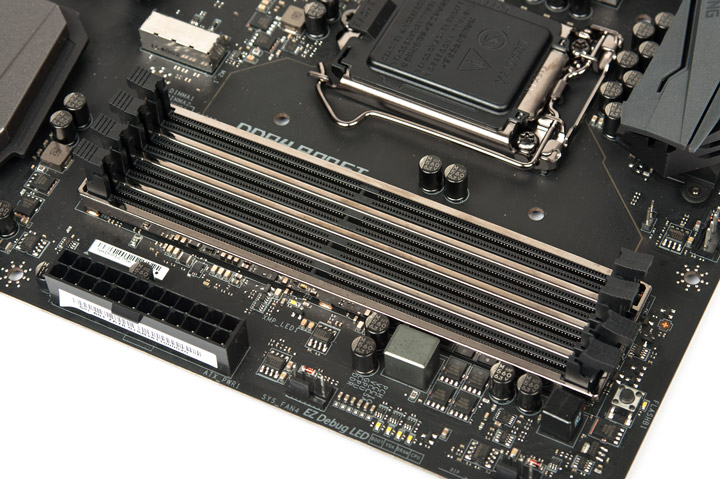

Для всех слотов под память придумали единый экранирующий колпак, уже под ним, у верхней части платы, есть четыре белых светодиода, активируются они в соответствии с установленными там модулями.
Сетевой адаптер и звуковой кодек распаяны в обычном исполнении, у них нет личных экранирующих конструкций. Имеется единственный экземпляр операционного усилителя.

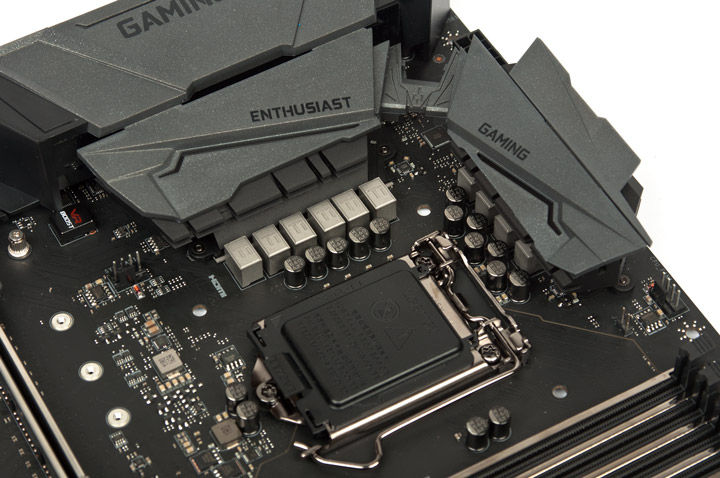

Пластиковая накладка распространяется даже на радиаторы схемы VRM! Выглядит она немного усечённой, вероятно, больше фантазии в реализации следует искать у старших продуктов. Она ничуть не помешала установить башенный кулер при проведении тестирования.

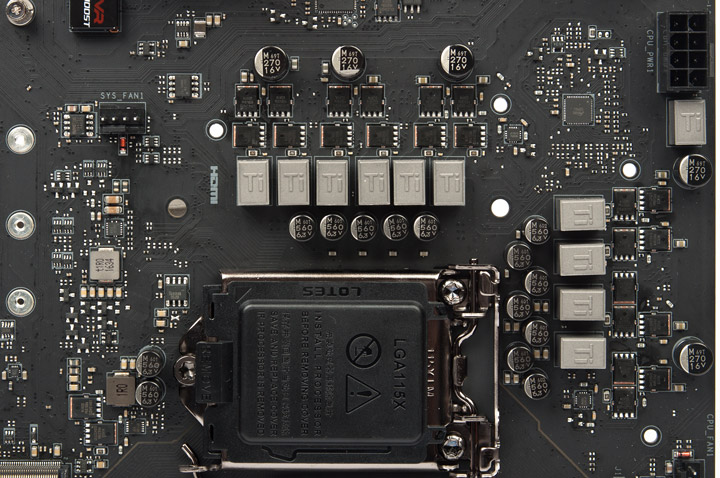

Работу стабилизатора возглавляет ШИМ-контроллер uPI Semiconductor uP9508. Его стандартные возможности описываются формулой 3+2 «фазы». Фактическое исполнение трансформировало эту схему в 4+1. Для этого привлекли пять внешних драйверов-удвоителей uP9516 (два находятся на лицевой стороне, а ещё три — на тыльной). Таким образом, восемь каналов реализуют стабилизатор напряжения ЦП и два предусмотрены для нужд интегрированного ГП. Силовые элементы — от Niko Semiconductor. Каждый процессорный канал включает пару вида PK616BA и PK632BA. У ГП в составе каждого канала есть один PK616BA и два PK632BA.

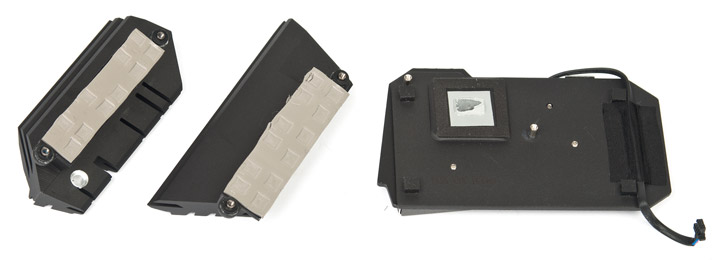

Радиаторы силовой подсистемы насчитывают некоторое число рёбер, а роль передатчика тепла возложена на прокладки достаточной площади. Охладитель PCH использует для контакта с кристаллом термопасту.

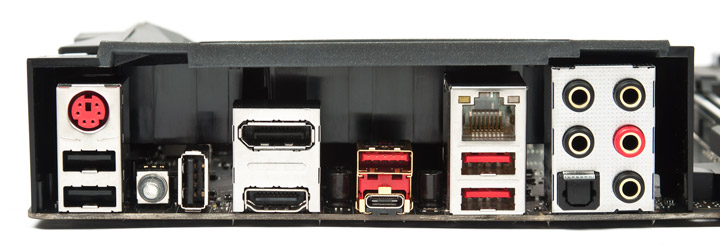

Задняя панель не является переполненной, но для продукта среднего ценового диапазона здесь жаловаться не на что. Предусмотрено два цифровых видеовыхода. Стойка для подключения сетевого кабеля снабжена подсветкой красного цвета. Выходы USB различных поколений начитывают семь единиц, чего для обычных сценариев эксплуатации ПК должно хватить. Имеется кнопка для сброса настроек. Порт HDMI дополнен конвертером уровней сигналов ASM1442.
