Обзор материнской платы MSI Z170I Gaming Pro AC. Мультимедийный продукт формата mini-ITX

Наибольшей популярностью на рынке материнских плат всё ещё пользуются традиционные продукты классического формата ATX. Однако доля энтузиастов, стремящихся минимизировать габариты своей системы, позволяет многим компаниям прикладывать усилия к разработке и производству подходящих им компактных систем. Ассортимент небольших корпусов растёт, изготовители материнских плат тоже не отстают.

В этом обзоре мы рассмотрим решение от компании MSI, основанное на новейшем наборе системной логики — Intel Z170. Дизайн изделия существенно переработан относительно предшествующей версии прошлого поколения — Z97I Gaming AC. Гнездо ЦП теперь размещено поодаль от PCI-E x16, что позволит расширить выбор среди охлаждающих устройств, а беспроводной адаптер переместился в середину и теперь он оснащен разъемом M.2.

MSI Z170I Gaming Pro AC

Для работы системы пока ещё можно привлечь лишь пару модулей ОЗУ, общее число гнёзд SATA составляет четыре штуки. Правда, на обратной стороне распаян еще один компактный M.2. Словом, здесь имеются достаточные возможности для построения игрового ПК, полный набор характеристик находится в таблице:

Модель MSI Z170I Gaming Pro AC (MS-7980 VER:1.0)
Официальная страница продукта в Сети msi.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*/3866*/4000*/4200*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
5 x 2.0 (3 разъёма на задней панели, Z170)
SATA Express 1 (Z170)
Serial ATA 4 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA),
Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 8260 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM +
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности USB Audio Power PRO, EZ Debug LED (CPU, DRAM, VGA LED)
Цена в рознице ~ $207

Будет интересно изучить оверклокерские возможности платы и быстродействие в целом, любопытно также и её программное сопровождение.

Упаковка и комплектация

Коробка небольших размеров. Эмблема с драконом теперь является не более, чем олицетворением игровой серии. Основным изображением выступает или спорткар, или даже целый болид. Рейтинговый показатель из пяти звёзд соответствует среднему уровню игровых плат MSI — линейке Performance.

MSI Z170I Gaming Pro AC

Небольшие габариты не позволили разместить множество информации и на обратной стороне. Ключевую роль занимают пиктограммы, описывающие фирменные наработки в области «игровых» системных плат. Также есть схематическое изображение задней панели и небольшая таблица с характеристиками.

MSI Z170I Gaming Pro AC

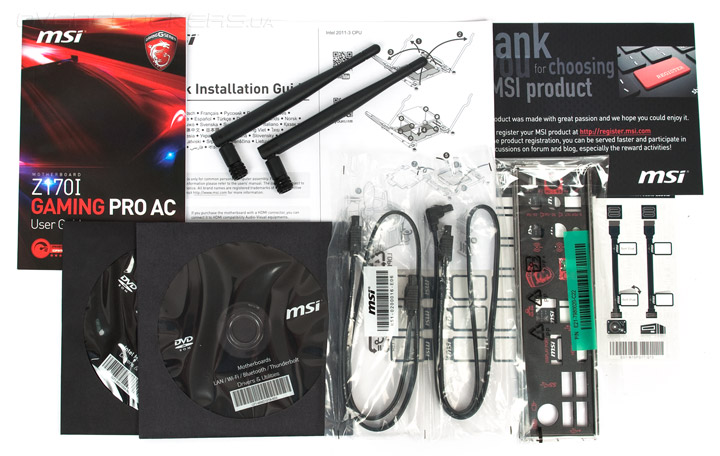

Комплект нетривиален, это:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • два диска с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • две компактные внешние антенны с возможностью фиксации в трёх положениях.
MSI Z170I Gaming Pro AC

Антенны не являются украшением, без них работа беспроводного адаптера практически бесполезна: были видны меньше 20% сетей. Хотя я бы пожелал видеть в комплекте выносные изделия, оснащённые кабелем средней длины. Хорошо, что пользователь волен сделать соответствующую покупку самостоятельно, при острой на то необходимости.


Внешний вид

Продукт значительно изменился относительно своего предшественника. Теперь внешне это практически полная копия ASUS Z97I-Plus. На лицевой поверхности PCB заметно малое число электронных компонентов, а всё из-за того, что они в большом количестве расположилось на обратной стороне платы.

MSI Z170I Gaming Pro AC

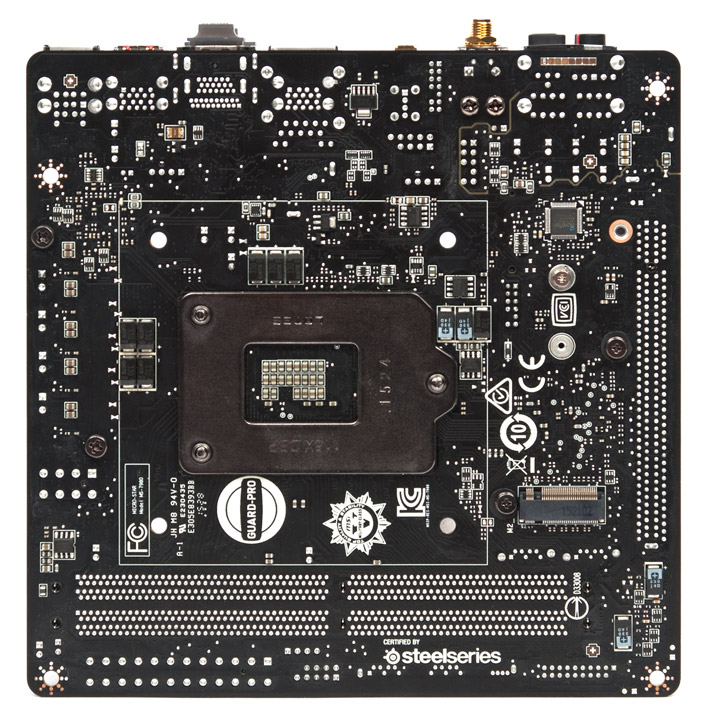

Подобно конкуренту, сзади нашлось место для устройств с гнездом типа M.2, правда, длинные версии крепить будет не к чему. Возле небольшого мультиконтроллера расположился узкий изолирующий зазор, реализованный в рамках улучшения звуковой подсистемы. Подсветка в классическом понимании этого слова отсутствует. Производитель пошёл другим путём и внедрил красные светодиоды в стойку с выходом Ethernet и парой USB. Светится она необычайно ярко. Есть множество элементов около отверстий для системы охлаждения ЦП. Теперь нужно тщательно сопоставить возможную совместимость этой платы и планируемого к установке элемента охлаждения, в особенности — усилительной пластины из его состава.

MSI Z170I Gaming Pro AC

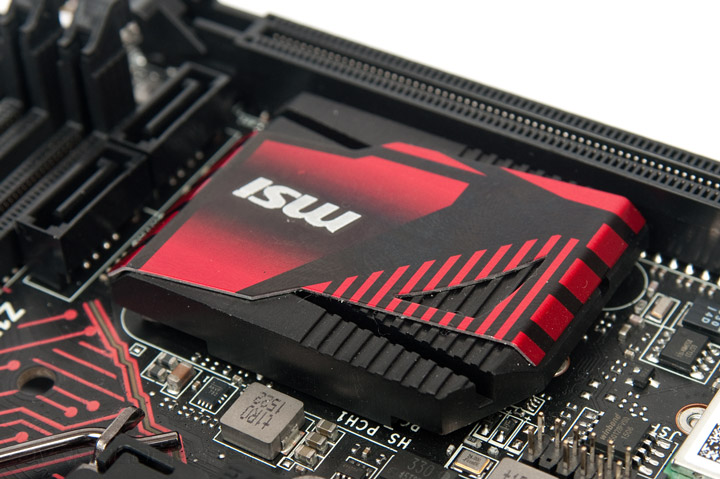

Радиатор для отведения тепла от чипсета небольшой, но и его оказалось достаточно для приемлемого охлаждения.

MSI Z170I Gaming Pro AC

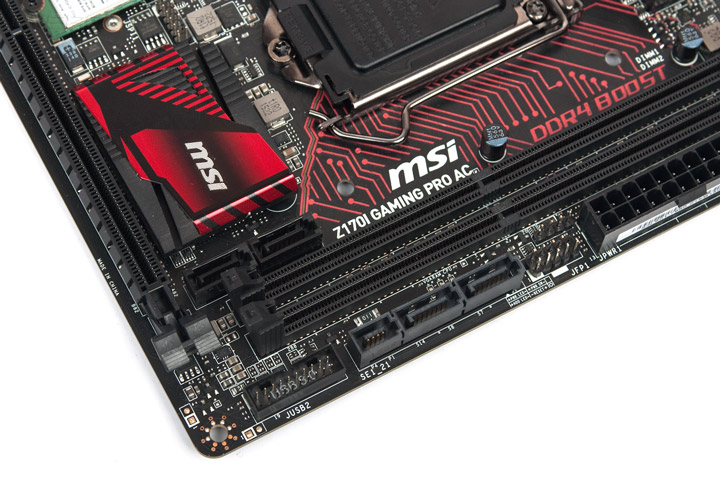

Всего есть пара гнёзд SATA и одно SATA-E, куда входит такое же количество более привычных интерфейсов. У правого борта находится колодка для подключения элементов управления системой и индикаторов, а также есть разъём для корпусного кабеля интерфейса USB 3.1 Gen1. Кроме этого, над SATA-E расположены три светодиода красного свечения, входящие в состав диагностического инструмента EZ Debug LED.

MSI Z170I Gaming Pro AC

Ещё один вариант подключения накопителей — гнездо M.2, распаянное с обратной стороны платы.

MSI Z170I Gaming Pro AC

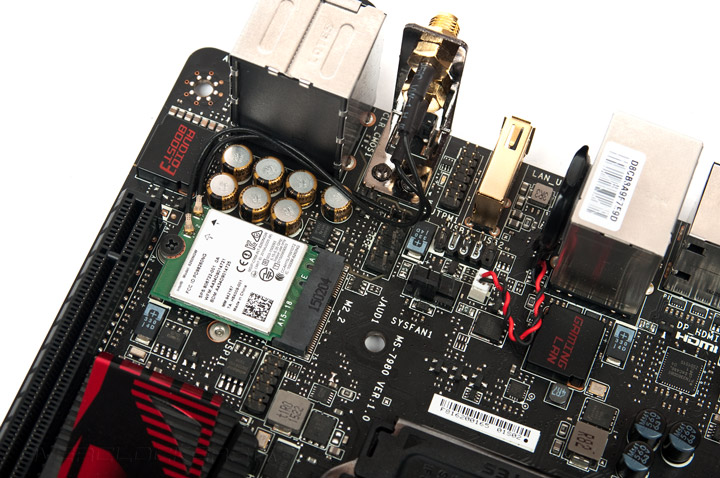

Прочие штырьковые гнёзда расположились у левого борта. Там есть: выход для аудиопанели корпуса, колодка с USB обычного типа, компактный тип TPM и пара контактов для обнуления настроек. Звуковая часть изолирована, в неё входит старший кодек ALC1150 от Realtek и ОУ OPA1652 от Texas Instruments. Модулем беспроводной связи M.2 длиной три сантиметра выступает модель 8260NGW от Intel.

MSI Z170I Gaming Pro AC

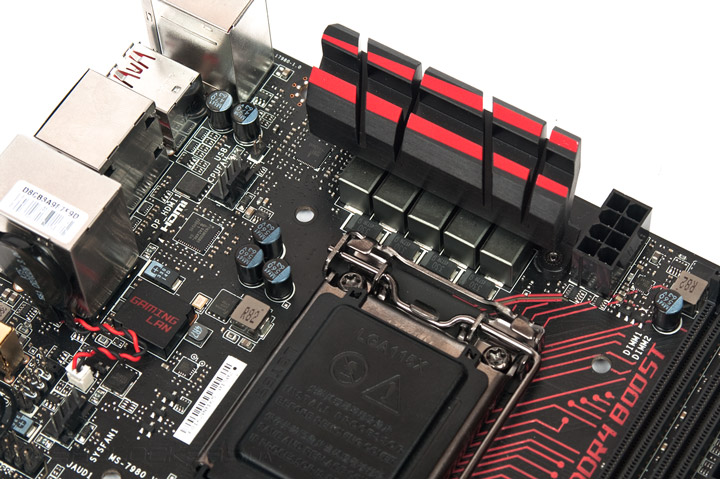

Чуть выше расположен ещё один сетевой контроллер от Intel — I219V. Всего предусмотрено две площадки для подключения вентиляторов, обе — четырёхконтактные. Стабилизатор питания выглядит неброско, радиатор силовых элементов зафиксирован винтами.

MSI Z170I Gaming Pro AC

Он представляет собой тяжёлый практически цельный брусок с небольшим числом прорезей.

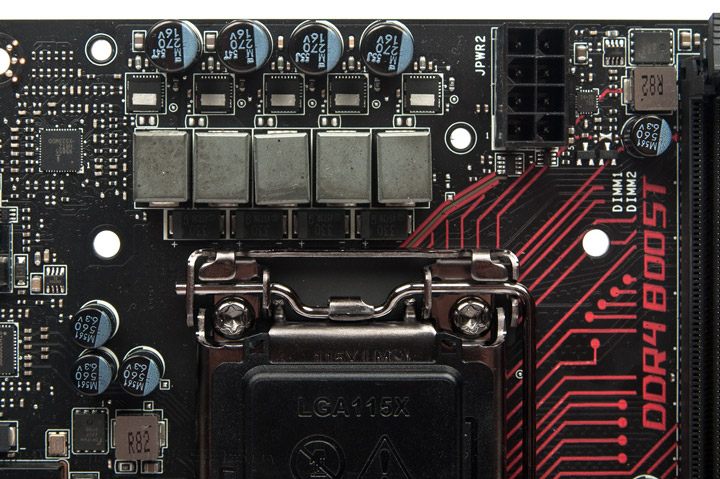

В роли ШИМ-контроллера вновь используется продукция Intersil Corporation, однако в этот раз модель отличная от всех прошлых плат LGA1151 — ISL95855. Она способна управлять тремя разными каналами напряжения. Наилучшая стабилизация достигается посредством трёхфазного стабилизатора, здесь эту возможность применили для напряжения ЦП. Двухфазный стабилизатор ответственен за работу ГП, а однофазный, вероятнее всего, участвует в схеме питания ОЗУ. Последнее умозаключение основано на том, что силовых элементов возле слотов памяти я в привычных местах не увидел, не говоря уже про особый контроллер. Судя по всему, работу обеспечивает единственный FDMS3669S, представляющий собой сборку двух транзисторов. Основу питания ЦП и ГП обеспечивают продукты от Fairchild Semiconductor, предыдущий элемент тоже был выпущен ней. Правда, пятёрка компонентов совершенного другого класса — это DrMOS нового поколения, компактные, с функциями Thermal Warninng и Thermal Shutdown. Модель называется FDMF5823DC, более детально о новинке лучше читать в первоисточнике. Перекладывая на простой язык можно сказать, что и мощности, и надёжности такой схеме не занимать. Теперь нужно будет очень хорошо постараться, чтобы система стала неработоспособной («сгорела»). Часть корпуса элементов металлизирована.

MSI Z170I Gaming Pro AC

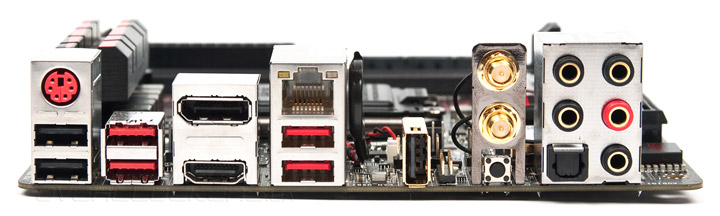

На задней панели имеется приличное количество портов USB разных поколений, также два современных цифровых видеовыхода. Работу HDMI сопровождает конвертер уровней сигналов PTN3360D. Аудиовыходы позолочены, как и специальное гнездо USB, предназначенное для подключения внешних ЦАП или звуковых карт (USB Audio Power PRO). Также здесь нашлось место и для кнопки сброса настроек CMOS.

MSI Z170I Gaming Pro AC

Общее впечатление от знакомства с новинкой положительное, рассмотрим её программное оснащение.
