Обзор материнской платы MSI Z170I Gaming Pro AC. Мультимедийный продукт формата mini-ITX

Возможности UEFI

Свежая версия прошивки интегрировалась посредством фирменной утилиты M-Flash, входящей в состав UEFI. Процедура обновления проходит после перезагрузки оболочки UEFI в другую, где ничего не будет отвлекать пользователя.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

EZ Mode позволит воспользоваться фирменным механизмом по разгону системы — Game Boost. Также рядом можно активировать профиль оперативной памяти XMP. На верхней панели есть подсказка для перехода в расширенный режим настройки, кнопка с вариантами локализаций интерфейса, вкладка с несколькими профилями, где можно собрать коллекцию из избранных пунктов меню.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Наибольшую площадь занимают информационные модули, сообщающие о возможностях CPU, DRAM, дисковой подсистемы. Доступен режим с отображением сценариев работы двух системных охладителей и справка по комбинациям клавиш.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Контроль за системными напряжениями, реализованный в Hardware Monitor, иначе как базовым не назвать. Охладителей можно использовать всего два, ограничений по наладке их работы нет. Процессорный обязан быть четырёхконтактным для осуществления процедур по снижению частоты вращения.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Обычный режим работы с параметрами вполне свойственен всем продуктам производителя. Большинство из настроек различных узлов находится в разделе Settings. Здесь интересна возможность активации режима установки устаревающей Windows 7. Также при разгоне может помочь режим автоматического обнуления настроек.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Для разгона выделен отдельный раздел — OC. Он имеет два типа отображения — обычный и подробный. У этой модели существенной разницы между ними нет.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Есть множество механизмов, позволяющих вдумчиво подойти к разгону компонентов. Однако здесь нет механизма LLC, а из действующих напряжений отслеживается лишь самое важное — ядер процессора. В остальном механизмы такие же, как и у старших, более габаритных устройств. Полноценной является настройка работы ОЗУ, разные подходы к формированию напряжения на ЦП. Находящиеся в самом низу страницы справочные модули CPU Specification и Memory-Z хорошо справились со своей ролью.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

При внимательном рассмотрении устанавливаемых параметров можно осознать факт серьёзной разницы между этой компактной моделью и другими, более мощными продуктами; её трудно уловить в первые секунды знакомства. Но и при таких граничных значениях можно рассчитывать на значительные успехи в разгоне. Наиболее важные параметры собраны в таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 98–341 0,01
CPU Ratio (Multiplier) 8–83 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,6–1,52 0,005
CPU Core Voltage Offset (В) (+/-) 0,005–0,990 0,005
Ring Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3100
800–4133
100
133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–1,33 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–1,52 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,990 0,005

Действующие настройки системы можно хранить в одном из шести слотов, заготовленных в прошивке. Board Explorer позволит в интерактивном режиме изучить номенклатуру используемых компонентов или подключенных к плате устройств.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Искусственных ограничений в UEFI не обнаружено, взглянем на фирменную программную поддержку платы.


Комплектное ПО

В составе набора утилит удалось найти несколько новинок, но вначале список всех доступных для работы с Z170I Gaming Pro AC:

  Программное обеспечение
Фирменное Command Center, DPC Latency Tuner, Live Update 6, Fast Boot, Super Charger, MSI Gaming APP, MSI RAMDisk, MSI M-Cloud
Сетевое MSI Gaming Lan Manager, OBS Streaming software
Манипуляторы SteelSeriesEngine 3
Дополнительное Intel Extreme Tuning Utility, CPU-Z MSI GAMING

Live Update 6 позволит быть в курсе выхода новых версий уже установленных продуктов, также здесь видны такие, что не были инсталлированы по каким-либо причинам.

MSI Z170I Gaming Pro AC

Сетевое оснащение базируется на cFosSpeed, где был существенно упрощён интерфейс пользователя. При работе с Windows 10 наблюдаются давние проблемы. Прямой разработчик и конкуренты уже обладают свежими сборки, то есть и для MSI Gaming Lan Manager вопрос стабильной версии решится в ближайшем будущем.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Образ игрового устройства дополняет стриминговое ПО с лицензией GPL (свободно распространяемое), то есть не привязанное к оборудованию. Но аудитории, не подозревающей об его существовании, такая забота будет только на пользу. Название утилиты — Open Broadcaster Software. Судя по всему, проект активно развивается, о чём мне позволяет судить свежее обновление утилиты. Настройки широкие, она наверняка вызовет интерес у активных стримеров.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Звуковое оснащение осталось базовым, то есть ничего к Диспетчеру Realtek HD добавлено не было. В нём тоже нет никаких специфических возможностей, лишь базовые вещи, свойственные всем продуктам.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Ещё одной интересной новинкой является утилита DPC Latency Tuner. Разработчики уверяют, что настройка системы начинается отсюда, а прямым итогом будет улучшение показаний в отзывчивости работы системы, измеряемой посредством широкоизвестной утилиты, отсылка к которой и заложена в названии. Мне тяжело сказать, от чего можно избавиться или наоборот — начать активно использовать — для достижения какого-либо эффекта. Повлиять на отклик не получилось никак, сколько я бы не изощрялся. Быть может, её нужно использовать лишь в случае явных проблем в работе системы.

MSI Z170I Gaming Pro AC

Конечно, не обошлось без фирменного комплекса Command Center. В главном меню я не нашёл ничего нового или знакового. Профиль по автоматическому разгону Game Boost всего один, такой же, что доступен в среде UEFI.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Штатные настройки различных напряжений можно подсмотреть на отдельной странице. Правда, самого интересного здесь не увидеть.

MSI Z170I Gaming Pro AC

Насколько выставленные отметки далеки от истины — говорить тяжело, ведь контроль за параметрами крайне скуден, а всё из-за скромного мультиконтроллера, распаянного на плате.

MSI Z170I Gaming Pro AC

Ввиду всего единственного дополнительного канала для подключения вентиляторов рассматривать в разделе Fan практически нечего. Здесь всё ещё не убрано ограничение, установленное на отметке в 50%, хотя в UEFI его нет.

MSI Z170I Gaming Pro AC

Интересным выглядит форма платы на странице мониторинга температуры.

MSI Z170I Gaming Pro AC

Весь комплекс может принимать совершенно компактный вид. В окне будут отображаться ряд основных параметров в режиме реального времени.

MSI Z170I Gaming Pro AC

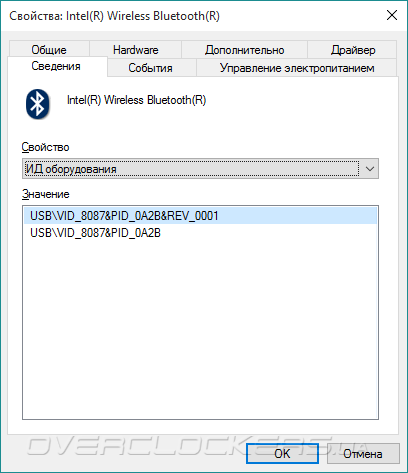

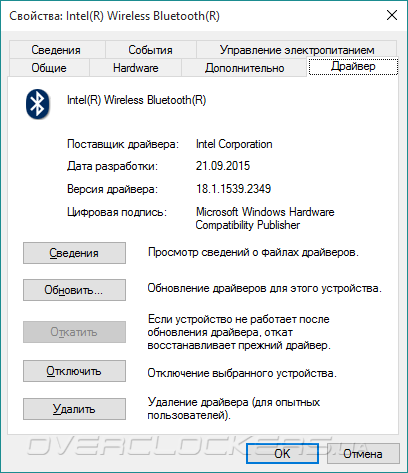

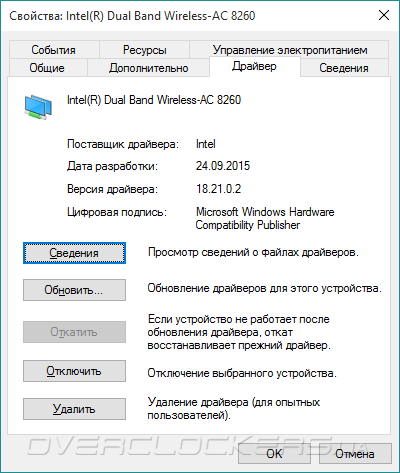

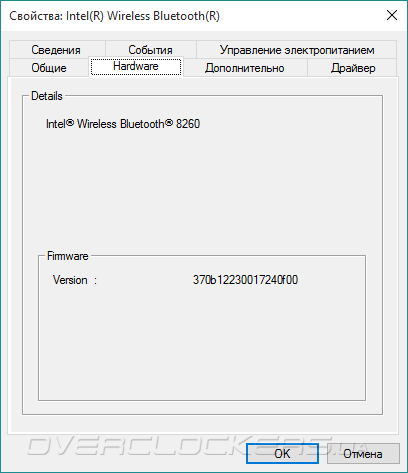

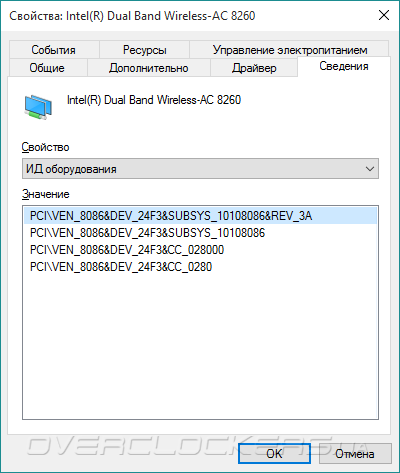

В довершение хочется отметить модель используемого беспроводного адаптера. С установкой драйверов проблем никаких не было, как и с его работой в системе. Даже без антенн были видны несколько самых ближайших к стенду беспроводных сетей, а при их монтаже количество видимых точек доступа ожидаемо увеличилось, также стал увереннее сигнал от каждой из них.

MSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro ACMSI Z170I Gaming Pro AC

Отсутствие в комплекте особого звукового ПО может немного расстроить потенциального покупателя. Быть может, небольшие габариты устройства не позволили реализовать необходимый комплекс мер для такого оснащения. Остальные утилиты имеют много общество с современным видением образа игрового ПК. Теперь перейдём к разгонным испытаниям.
