Обзор и тестирование системной платы MSI Z170A Gaming Pro для процессоров Intel Skylake

Медленно, но уверенно процессоры Intel Skylake завоёвывают рыночную долю, прежде занимаемую 22-нм Haswell. Этому способствует как расширение ассортимента CPU, например, не так давно чипмейкер анонсировал выпуск 18 новых моделей, так и усилия производителей материнских плат, представивших множество новых продуктов. Конечно, самостоятельно покупателям разобраться в таком многообразии нелегко, так что вендоры стараются сегментировать свои предложения, чтобы максимально удовлетворить нужды различных целевых аудиторий. Например, компания MSI разбила линейку материнских плат Gaming на три подгруппы: Enthusiast, в которую входят максимально оснащенные устройства для обеспеченных геймеров и любителей овреклокинга, Performance, содержащую решения, с выгодным соотношением стоимости и возможностей расширения, а также Arsenal, которая объединяет модели начального уровня с расширенной игровой функциональностью. С представительницей старшей подгруппы — «материнкой» Z170 Gaming M7 мы с вами уже познакомились в одном из предыдущих обзоров, по результатам которого продукт заслужил высокие оценки экспертов тестовой лаборатории, а сегодня вместе с вами испытаем модель среднего уровня — MSI Z170A Gaming Pro на базе чипсета Intel Z170.

MSI Z170A Gaming Pro

Вендор позиционирует новинку в качестве основы для построения производительных игровых систем и любительских экспериментов по разгону процессоров Intel Skylake. Насколько успешно системная плата сможет справиться с такими задачами — вы узнаете в процессе сегодняшнего тестирования, а прямо сейчас предлагаю изучить спецификации MSI Z170A Gaming Pro.

Модель MSI Z170A Gaming Pro
Официальная страница продукта msi.com
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Пам'ять 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
3 x PCI Express 3.0 x1
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DVI-D (1920x1200@60Hz), HDMI (4096x2160@24Hz)
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинрованный)
Порты USB 2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142)
6 x 3.0 (4 разъема на задней панели, Intel Z170)
6 x 2.0 (2 разъема на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Gaming Hotkey, Mystic Light, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора $200


Комплект поставки

Материнская плата вместе с набором дополнительных принадлежностей поставляется в картонной коробке средних размеров. Дизайн упаковки новинки отличается от ранних продуктов MSI игровой серии, место дракона на фронтальной поверхности занимает стилизованное изображение гоночного автомобиля, несущегося на большой скорости в ночи, так что угадать принадлежность новинки к модельному ряду Gaming можно лишь по небольшому логотипу, притаившемуся в левом нижнем углу.

MSI Z170A Gaming Pro

Обратная сторона коробки куда более информативна. Здесь нашлось место для краткой спецификации устройства, схематического изображения разъемов задней панели, а также сведений о фирменных особенностях Z170A Gaming Pro, таких как поддержка Mystic Light, наличие продвинутых звуковой и сетевой подсистем, а также использование элементной базы военного класса надежности Military Class 5.

MSI Z170A Gaming Pro

В комплекте поставки системной платы обнаружились:
  • подробное руководство пользователя;
  • инструкция по быстрой сборке системного блока;
  • набор наклеек для маркировки кабелей;
  • DVD-диск с драйверами и программным обеспечением;
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостик NVIDIA SLI.
MSI Z170A Gaming Pro

Набор дополнительных принадлежностей новинки не блещет разнообразием, тем не менее, вместе с «материнской» покупатели получают все необходимое для сборки современного ПК.



Дизайн

Системная плата MSI Z170A Gaming Pro выполнена в формате полноценного ATX. Компоновка «материнки» не отличается изысками, наоборот, все основные компоненты находятся на привычных местах. Новинка основана на чипсете Intel Z170 — флагманском решении для платформы LGA1151, обеспечивающем максимальные возможности расширения и поддержку всех инструментов для разгона процессоров Skylake. Устройство наделено четырьмя слотами DIMM для установки модулей памяти DDR4 с рабочей частотой до 3600 МГц и выше, максимальный объем ОЗУ может достигать 64 ГБ. Поверхность печатной платы покрыта матовым лаком черного цвета, и лишь нижний край PCB не окрашен, на нем выгравирована надпись «MSI No. 1 in Gaming».

MSI Z170A Gaming Pro

Обратная сторона «материнки» практически не содержит электронных компонентов за исключением семи ярких светодиодов, распложённых вдоль края печатаной платы.

MSI Z170A Gaming Pro

Эти светодиоды обеспечивают работу функции Mystic Light. С их помощью нижняя часть Z170A Gaming Pro подсвечивается разными цветами, а фирменное ПО позволяет пользователям задавать различные визуальные эффекты, в том числе пульсацию в такт музыке. Конечно, Mystic Light никоим образом не влияет на быстродействие, и тем более не обеспечивает преимущества в онлайн-баталиях, зато, симпатичную иллюминацию наверняка оценят любители моддинга, а также завсегдатаи вечеринок Lan-party. Как это выглядит на практике — демонстрирует следующее видео.


Что касается возможностей расширения, то благодаря наличию двух разъемов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», Z170A Gaming Pro поддерживает конфигурации AMD CrossFireX и NVIDIA SLI. Оба порта имеют прочные металлические корпуса, надежно закрепленные на поверхности печатной платы. Эти меры помогают предотвратить повреждения, которые могут возникнуть при эксплуатации крупных видеокарт, оснащенных массивными системами охлаждения.

MSI Z170A Gaming Pro

В дополнение к двум слотам PCI Express 3.0 x16 новинка оснащена одним портом PCI Express 3.0 x16@x4, подключенным к системной логике. Помимо того, для расширения функциональности материнская плата может предложить три разъема PCI Express 3.0 x1 и один слот PCI, взаимодействующий с чипсетом через микросхему ASMedia ASM1083. Дисковая подсистема MSI Z170A Gaming Pro состоит из четырех портов SATA 6 Гбит/с и одного разъема SATA Express 10 Гбит/с, который конструктивно совмещен с парой интерфейсов SATA 6 Гбит/с. Подключенные накопители можно объединять в массивы RAID уровней 0, 1, 5 и 10, а при наличии SSD есть возможность задействовать функцию интеллектуального кэширования Intel Smart Response.

MSI Z170A Gaming Pro

Материнская плата может похвастаться наличием разъема M.2 для установки производительных SSD формата NGFF с размерами 42, 60 и 80 мм. К порту подведены четыре линии PCI-E 3.0 и два канала SATA 6 Гбит/с, что позволяет использовать твердотельные накопители с интерфейсами обоих типов в режимах максимального быстродействия.

MSI Z170A Gaming Pro

Звуковая подсистема Audio Boost 3 базируется на 7.1-канальном HD-аудиокодеке Realtek ALC1150, который для защиты от электромагнитных помех накрыт металлическим экраном. С целью уменьшения наводок от высокочастотных цепей звуковой тракт отделен от остальной части системной платы изолирующим зазором. Для повышения качества звучания в выходных каскадах используются японские конденсаторы Chemi-Con, а для нормальной работы нагрузки с высоким внутренним сопротивлением установлены два операционных усилителя TI OP1652. В основе сетевой подсистемы Z170A Gaming Pro лежит гигабитный контроллер Intel I219V, позволяющий управлять приоритетами доступа приложений в сеть Интернет. Наконец, для подключения разнообразной периферии служат шесть чипсетных разъемов USB 2.0 и шесть каналов USB 3.0, а дополнительный контроллер ASMedia ASM1142 отвечает за работу двух портов USB 3.1 c пропускной способностью 10 Гбит/с. В итоге, на задней панели новинки расположились:
  • комбинированный разъем PS/2 и два порта USB 2.0;
  • видеовыходы DVI-D и HDMI;
  • два канала USB 3.1;
  • четыре интерфейса USB 3.0;
  • сетевая розетка RJ-45;
  • оптический аудиовыход S/PDIF;
  • пять аналоговых звуковых разъемов.
MSI Z170A Gaming Pro

Материнская плата позволяет подключить пять вентиляторов с поддержкой ШИМ-управления скоростью вращения, а тепло от микросхемы системной логики отводится небольшим плоским радиатором. Последний, несмотря на малые размеры, отлично справился со своей задачей, оставаясь едва теплым даже в режиме максимального разгона.

MSI Z170A Gaming Pro

Силовые элементы узла электропитания защищает от перегрева пара радиаторов, изготовленных из алюминиевого сплава. Охладители имеют скромные размеры и для нормальной работы требуют интенсивного обдува, особенно в нештатных режимах, характерных для оверклокинга.

MSI Z170A Gaming Pro

Радиаторы оснащены надежным винтовым креплением, а на их подошвы нанесены прокладки из пластичного термоинтерфейса.

MSI Z170A Gaming Pro

Преобразователь напряжения центрального процессора построен по восьмиканальной схеме. В каждой из фаз установлено по два полевых транзистора NIKO-SEM c пониженным сопротивлением открытого канала, а за управление VRM отвечает семиканальный цифровой ШИМ-контроллер Intersil ISL95856, которому помогают четыре микросхемы-драйвера ISL6625a.

MSI Z170A Gaming Pro

В целом, конструкцию силовой подсистемы можно считать удачной, во всяком случае, ее запаса прочности должно хватить для умеренного разгона Intel Skylake при использовании воздушного кулера.

UEFI Setup

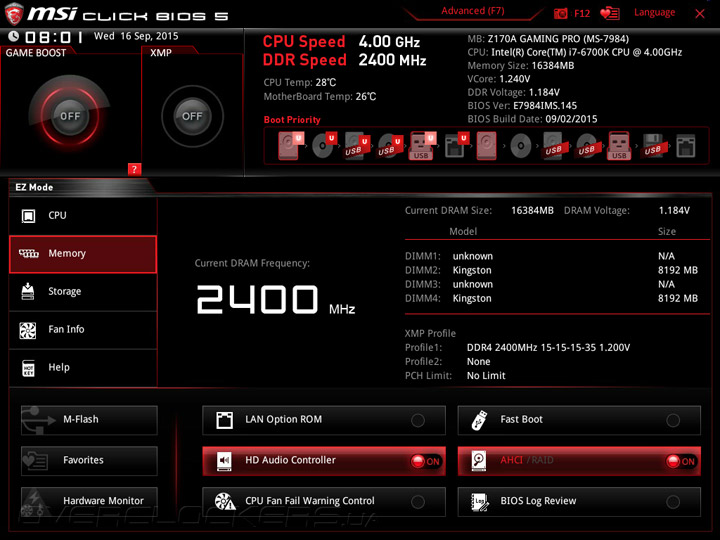

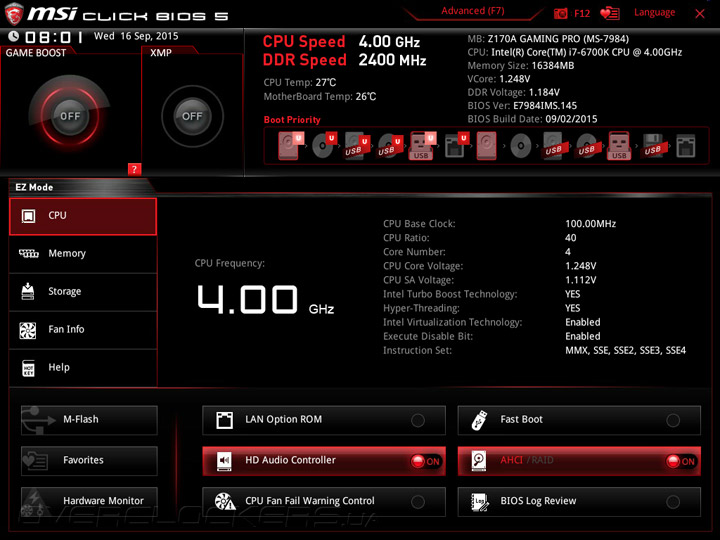

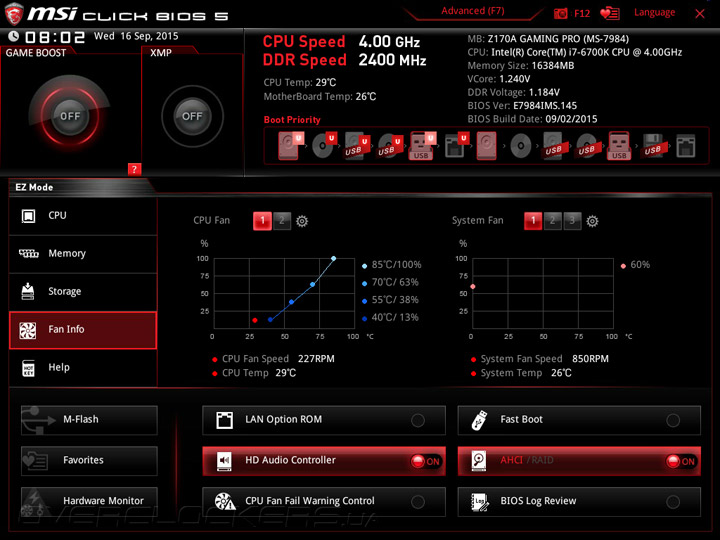

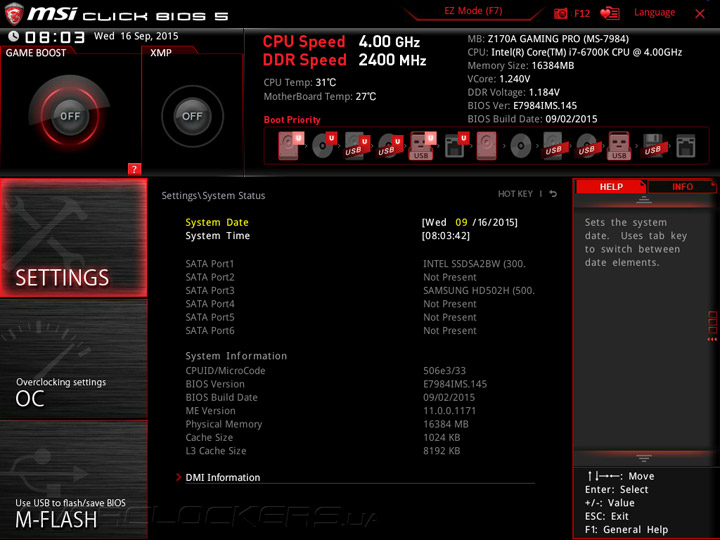

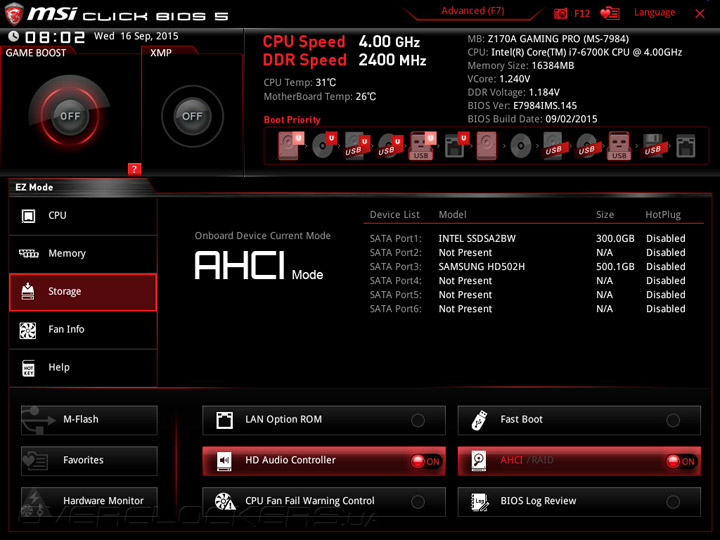

Как и все другие системные платы MSI на базе чипсетов Intel 100-й серии новинка оснащена прошивкой на базе управляющего микрокода UEFI, а графический интерфейс Click BIOS получил обновление до 5-й версии. Главным отличием от меню настройки «материнок» предыдущего поколения стало появление упрощенного режима EZ Mode, в котором пользователям доступно включение функции разгона Game Boost и профилей X.M.P. для модулей ОЗУ, управление порядком инициализации загрузочных устройств и настройки дополнительных контроллеров. Помимо того EZ Mode позволяет получить общие сведения о режиме работы системы, а также узнать подробности о центральном процессоре, подсистеме ОЗУ и дисковых устройствах, показаниях аппаратного мониторинга и режимах работы системы охлаждения.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

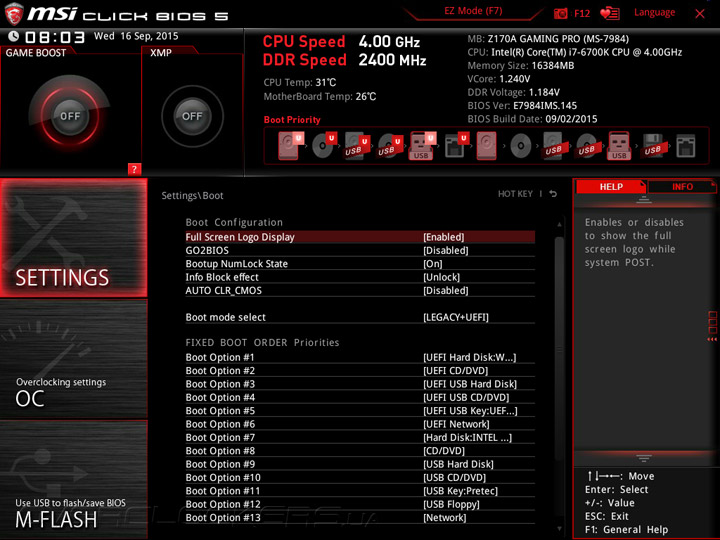

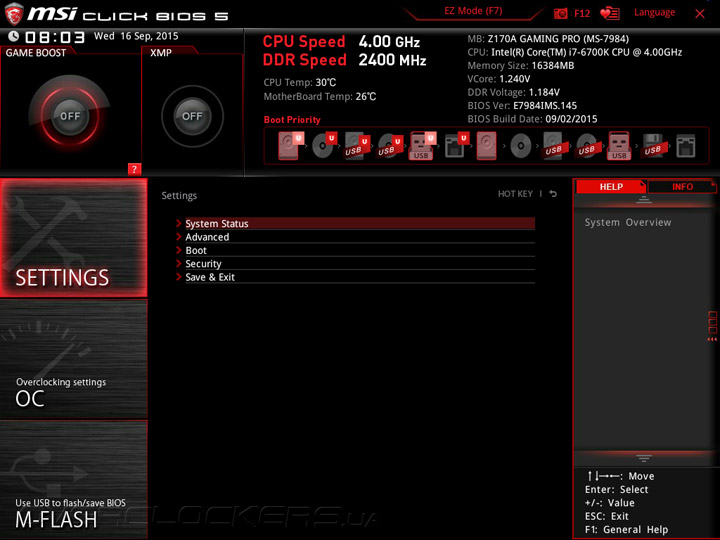

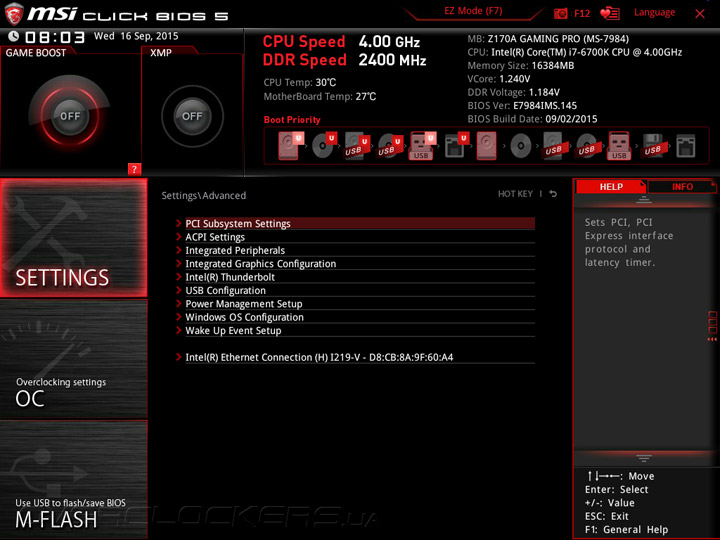

Иными словами, большинству пользователей для первоначальной настройки системной платы возможностей режима EZ Mode должно хватить, тогда как оверклокеры наверняка предпочтут воспользоваться Advanced Mode, который обеспечивает управление всеми опциями UEFI Setup. Например, в разделе System задаются дата, время и язык отображения меню, настраивается работа системной логики и дополнительных контроллеров, а также определяются параметры процесса загрузки.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

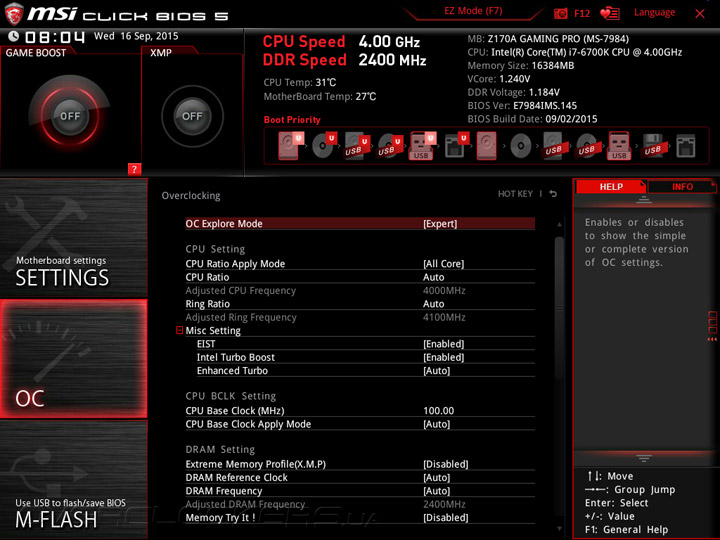

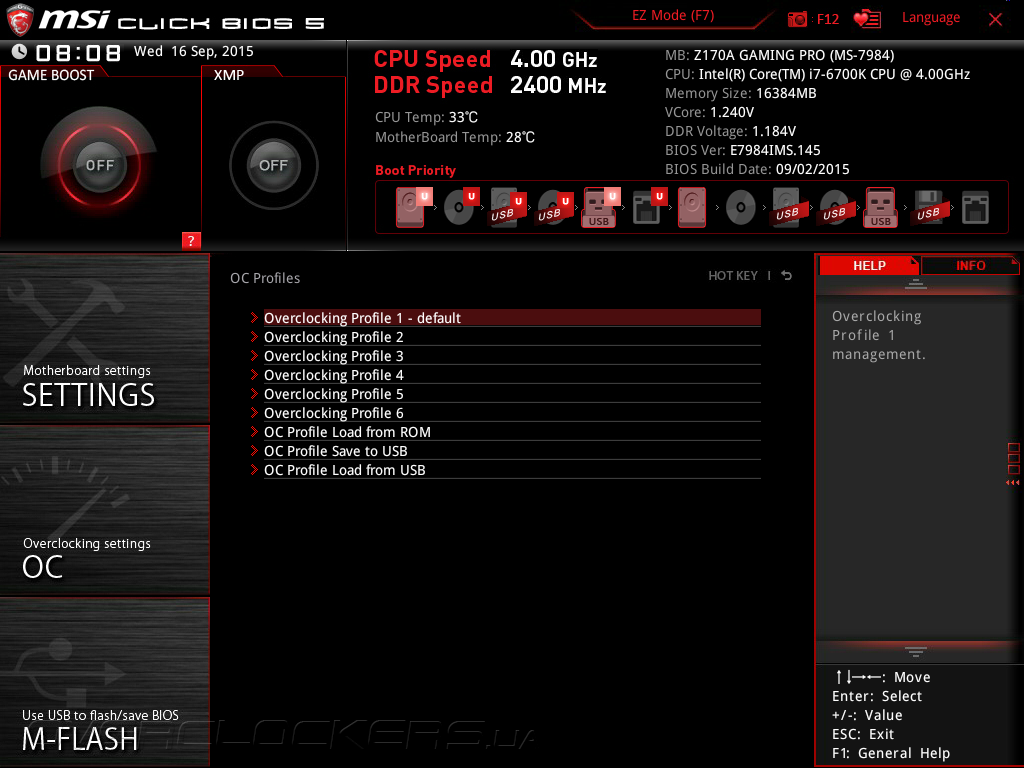

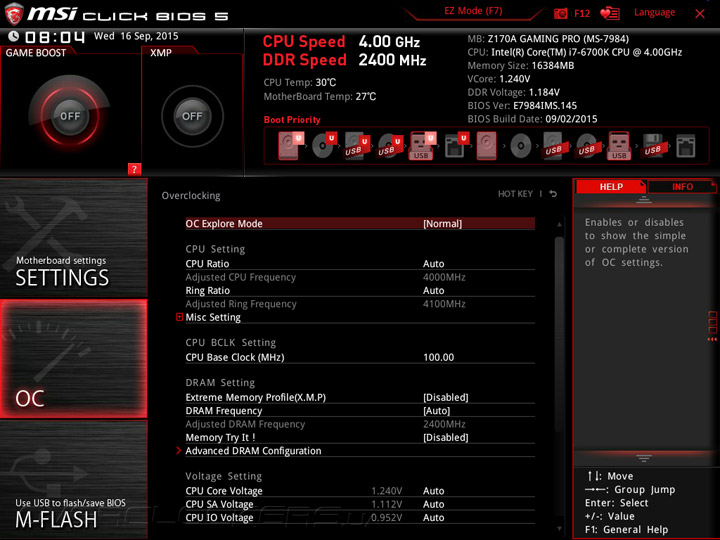

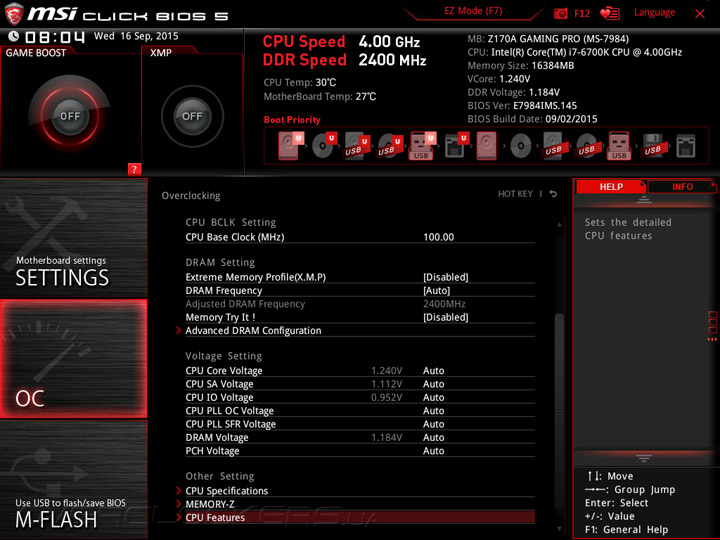

Вкладка Overclocking Settings, как следует из названия, отвечает за управление функциями разгона, причем, предусмотрено два режима отображения настроек: «Нормальный» и «Экспертный». В перовом случае доступны регулировки лишь основные опций, необходимых для повышения быстродействия, как то: управление коэффициентами умножения вычислительных ядер и кэша L3, установка значения BCLK, для которой максимальное значение ограничено на отметке 340 МГц, настройки оперативной памяти и регулировки основных напряжений.

MSI Z170A Gaming ProMSI Z170A Gaming Pro

Опытные пользователи могут выбрать экспертный режим отображения, в котором открываются дополнительные возможности для тонкой настройки уровня быстродействия и раскрытия частотного потенциала.

MSI Z170A Gaming ProMSI Z170A Gaming Pro

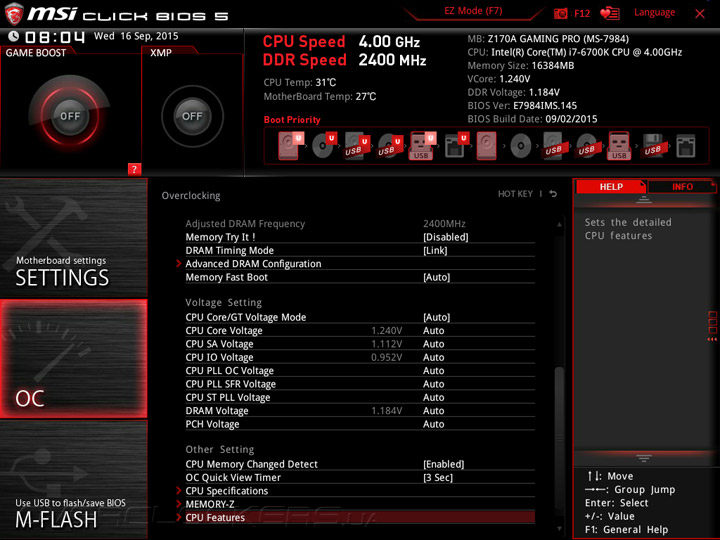

Что касается управления подсистемой электропитания, то прошивка MSI Z170A Gaming Pro позволяет регулировать восемь основных напряжений, их диапазоны и шаги изменений показаны в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,6–1,55 0,005
CPU Core Voltage Offset –0,99…+0,99 0,005
CPU SA Voltage 0,6–2,0 0,01
CPU IO Voltage 0,6–2,0 0,01
CPU PLL OC Voltage 0,6–2,1 0,01
CPU PLL SFR Voltage 0,9–1,5 0,015
CPU ST PLL Voltage 0,6–2,0 0,01
DRAM Voltage 0,6–1,8 0,01
PCH Voltage 0,6–2,0 0,01

Напряжения на центральном процессоре может регулироваться несколькими способами: Override, при котором нужная величина задается в явном виде, Offset, где указывается прирост к штатному значению, а также Adaptive, сочетающий принципы работы двух предыдущих. Увы, в UEFI Setup новинки не нашлось места для функции, компенсирующей падение Vcore при нагрузке. Будем надеяться, что встроенные в прошивку механизмы обеспечат стабильность напряжения без вмешательства со стороны пользователя.

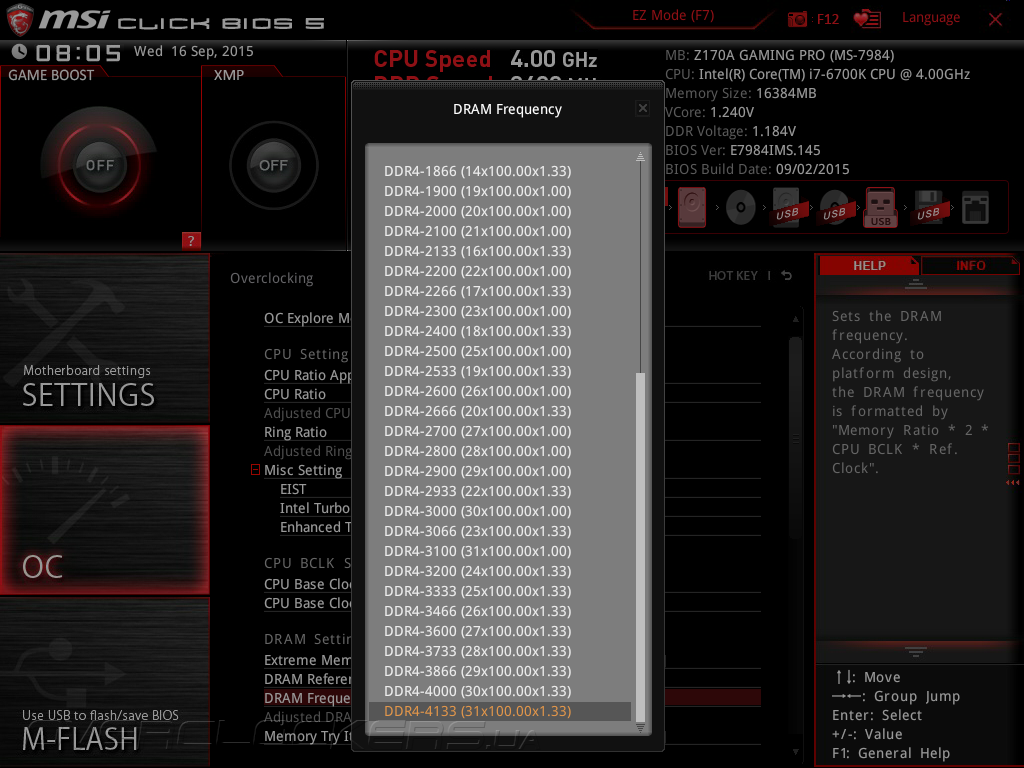

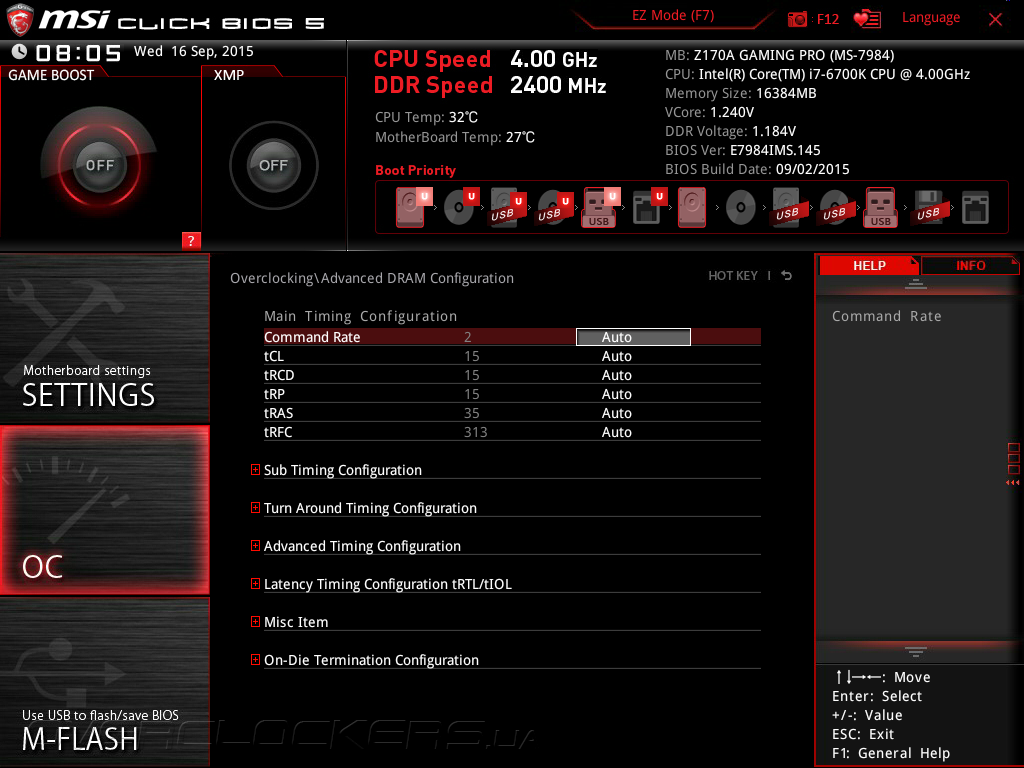

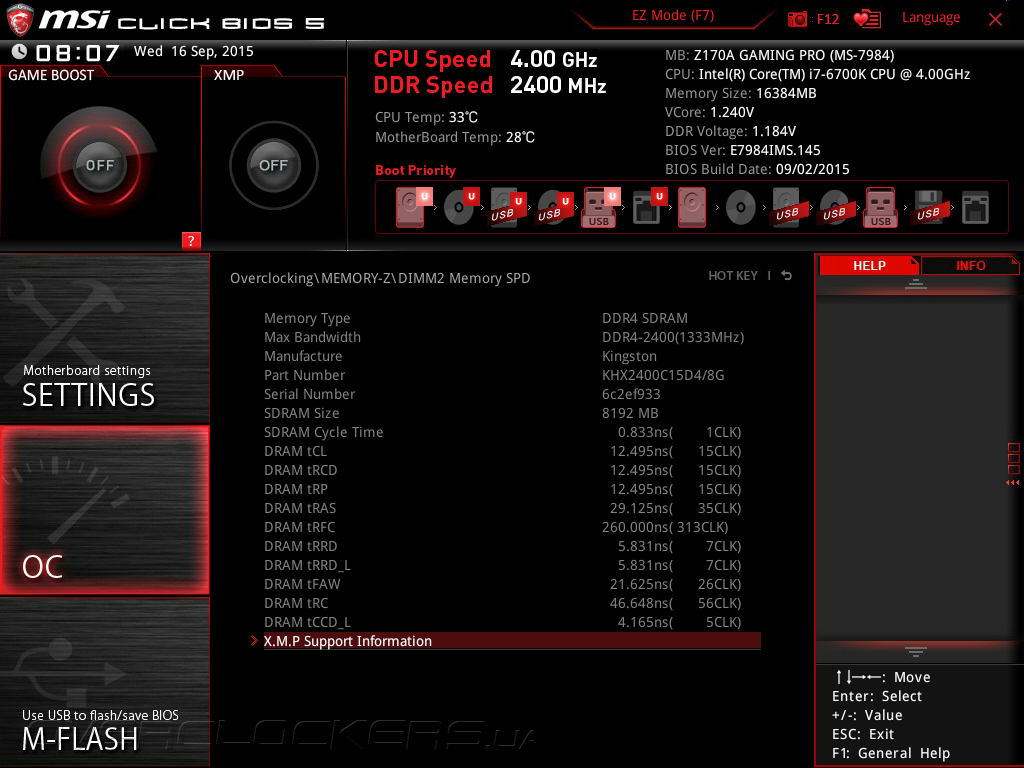

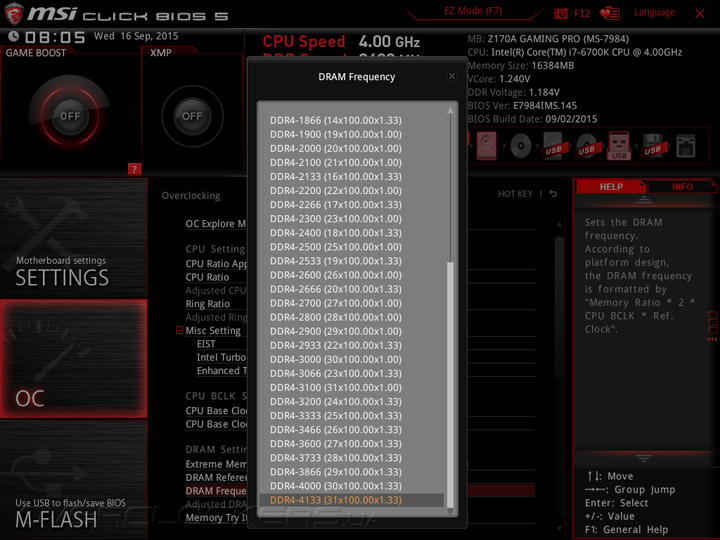

Для подсистемы ОЗУ меню настройки «материнки» дает возможность установить тактовую частоту до 4133 МГц включительно с минимальным шагом, так как присутствуют два набора значений кратных 100 и 133 МГц.

MSI Z170A Gaming Pro

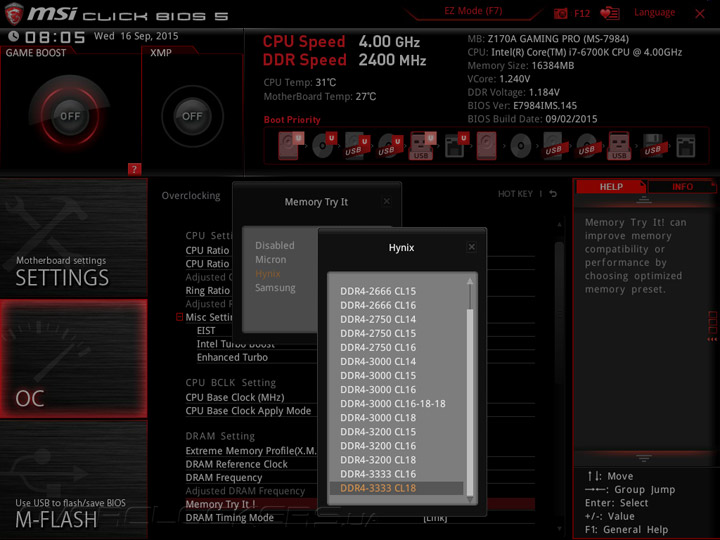

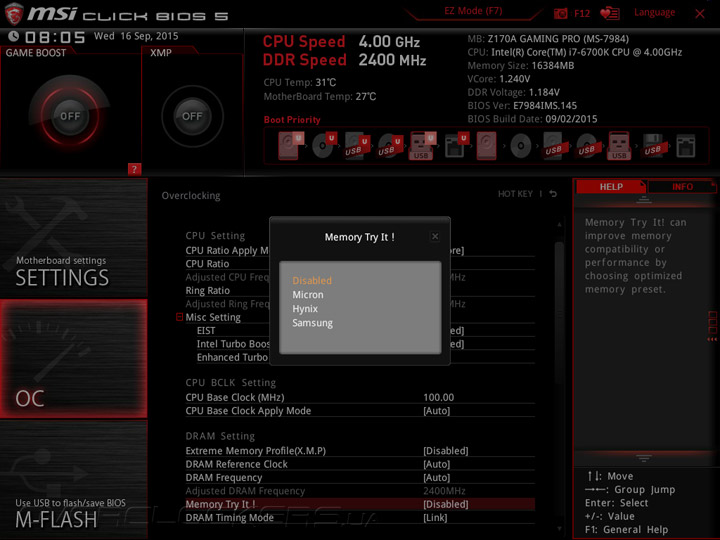

Прошивка оснащена функцией Memory Try It! для автоматического разгона оперативной памяти, причем, пользователям предлагается три набора настроек в зависимости от производителя чипов, на которых базируется тот или иной комплект ОЗУ, а опытные пользователи смогут самостоятельно подобрать оптимальные параметры в подменю Advanced DRAM Configuration.

MSI Z170A Gaming ProMSI Z170A Gaming Pro

MSI Z170A Gaming Pro

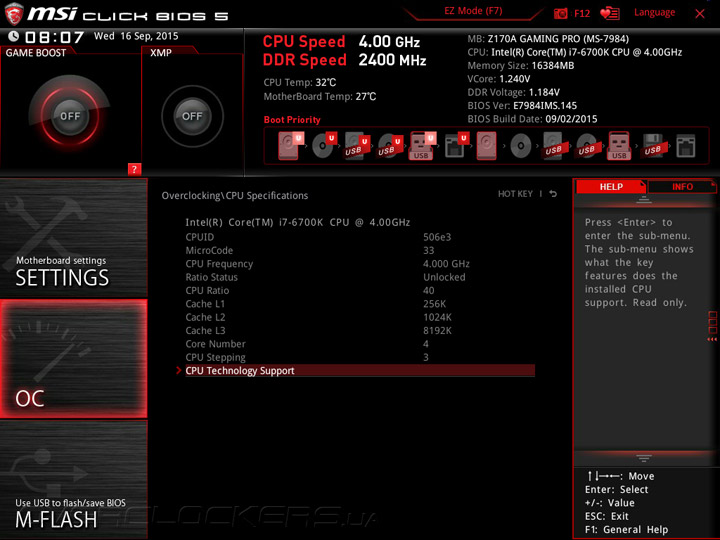

Подраздел CPU Specification отображает подробные сведения об установленном центральном процессоре, а на вкладке Memory-Z выводится информация, содержащаяся в SPD модулей оперативной памяти.

MSI Z170A Gaming ProMSI Z170A Gaming Pro

MSI Z170A Gaming Pro

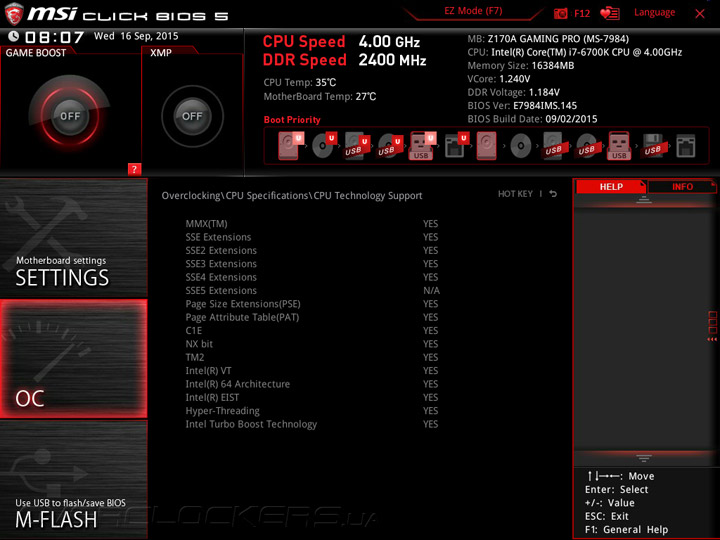

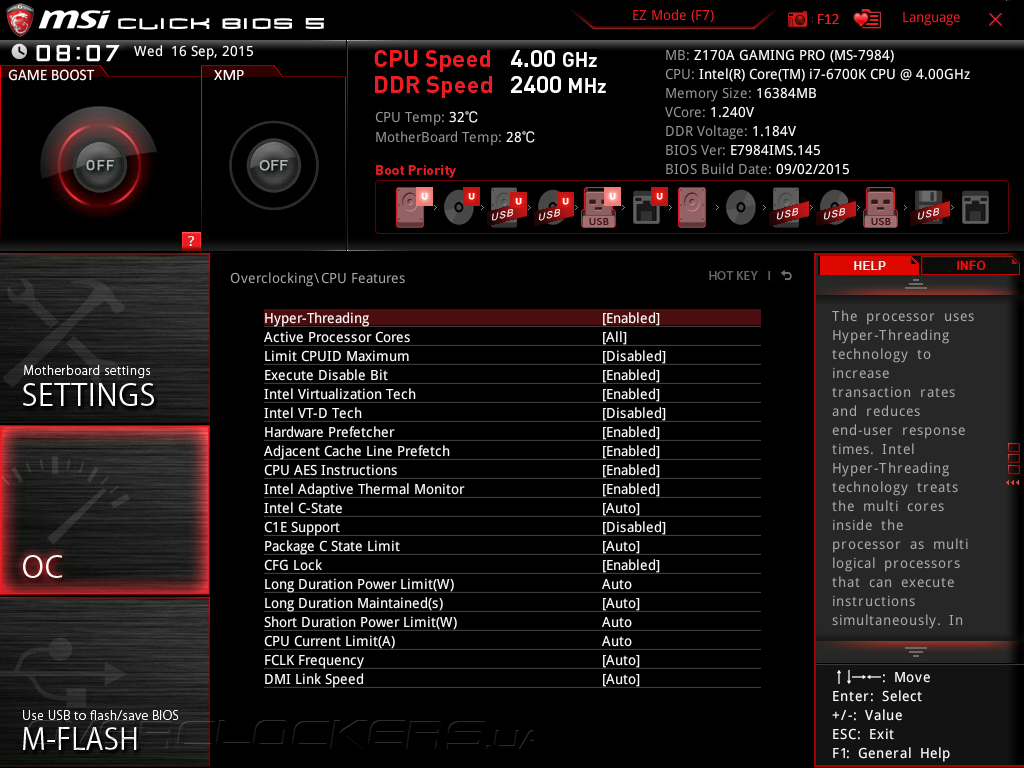

Наконец, подменю CPU Features отвечает за настройку специфических функций центрального процессора, таких как Hyper-Threading и аппаратная виртуализация, управление технологиями энергосбережения, а также задание лимитов потребляемой мощности.

MSI Z170A Gaming Pro

Для обновления управляющего микрокода служит встроенная утилита M-Flash, а опция OC Profiles позволяет хранить до шести профилей с пользовательскими настройками.

MSI Z170A Gaming Pro

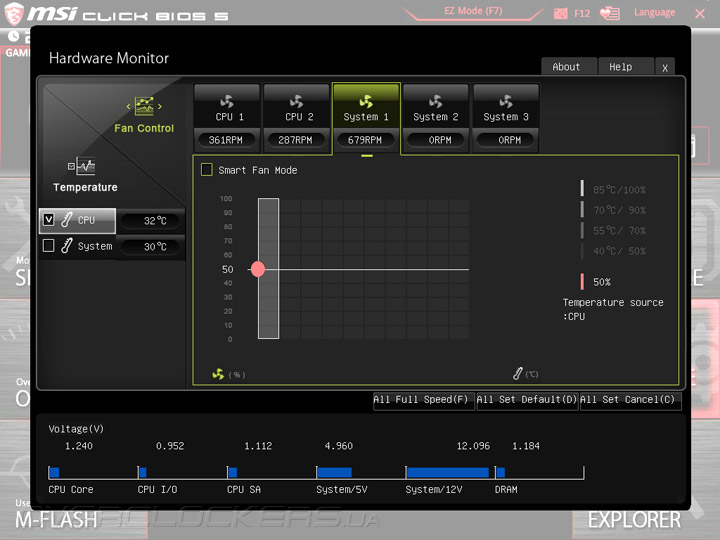

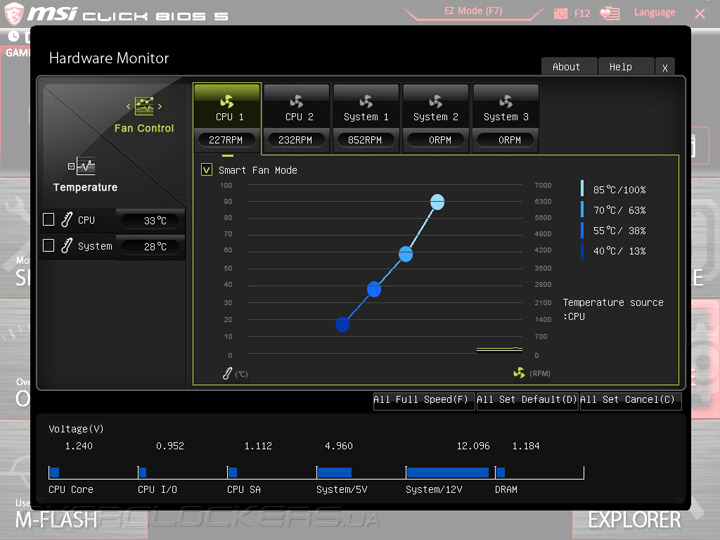

Функции системного мониторинга и управления системой охлаждения сосредоточены на вкладке Hardware Monitor. Здесь выводятся значения двух температур, шести напряжений и показания пяти тахометрических датчиков. Для вентиляторов предусмотрены несколько режимов работы: Smart Fan, при котором обороты повышаются вместе с ростом температур, фиксированный, а также режим максимальной скорости для всех «карлсонов», что может быть полезно при разгоне.

MSI Z170A Gaming ProMSI Z170A Gaming Pro

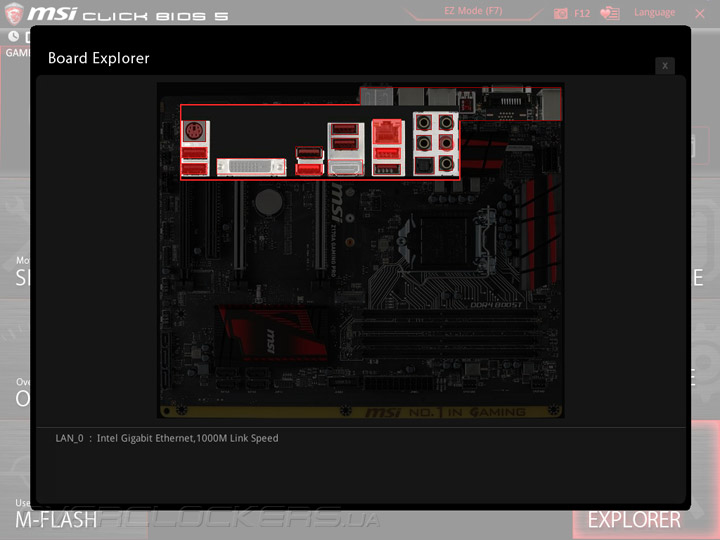

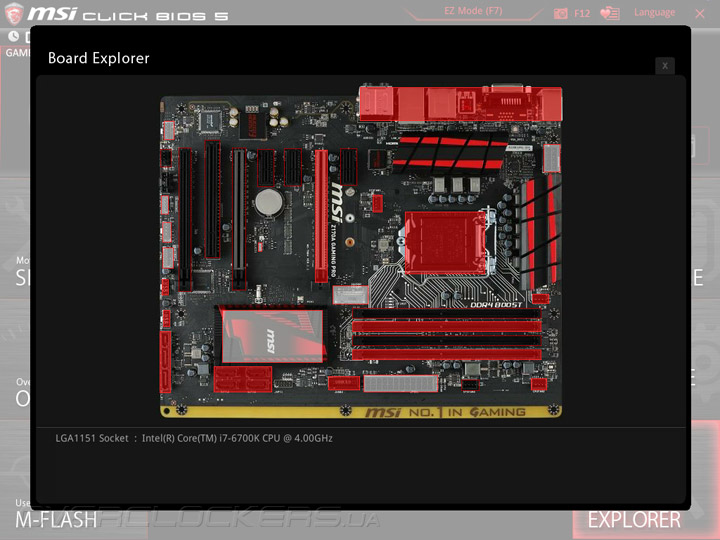

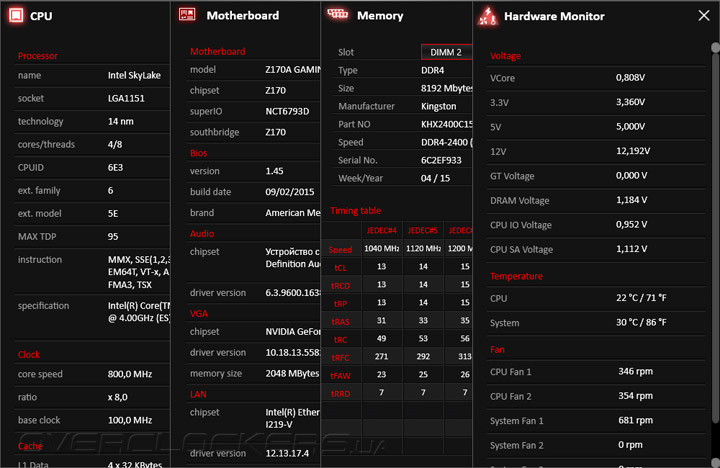

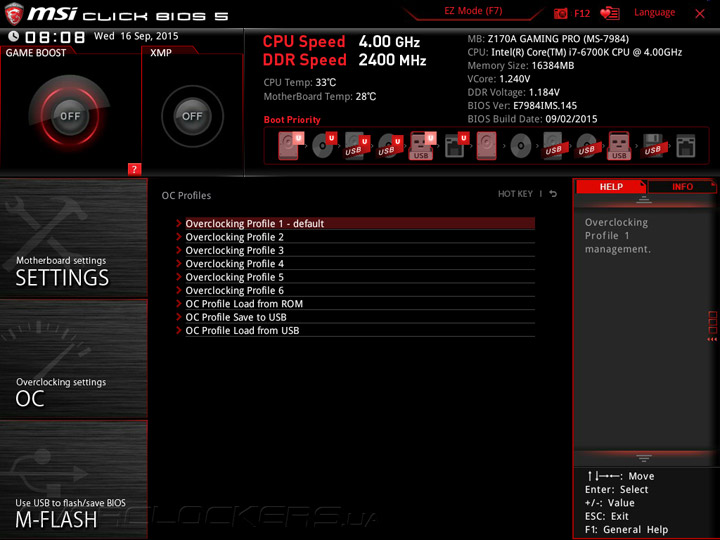

Наконец, прошивка героини сегодняшнего обзора оснащена опцией Board Explorer, предназначенной для идентификации режимов работы портов расширения и определения храктеристик установленных устройств.

MSI Z170A Gaming ProMSI Z170A Gaming Pro


Комплектное ПО

В качестве программного обеспечения вместе с Z170A Gaming Pro поставляется фирменная утилита Command Center, предназначенная для разгона и системного мониторинга. В верхней части интерфейса приложения отображается информация об операционной системе, версии управляющего микрокода, а также модели и режиме работы установленного центрального процессора. Вкладка CPU отвечает за управление базовой частотой и коэффициентами умножения вычислительных ядер, регулировку напряжения Vcore и настройку работы процессорного охладителя. Меню DRAM служит для управления напряжением на модулях ОЗУ, а в подразделе IGP задаются параметры разгона встроенного графического ядра. Наконец, вкладка Game Boost позволяет задействовать одноименную функцию автоматического разгона.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

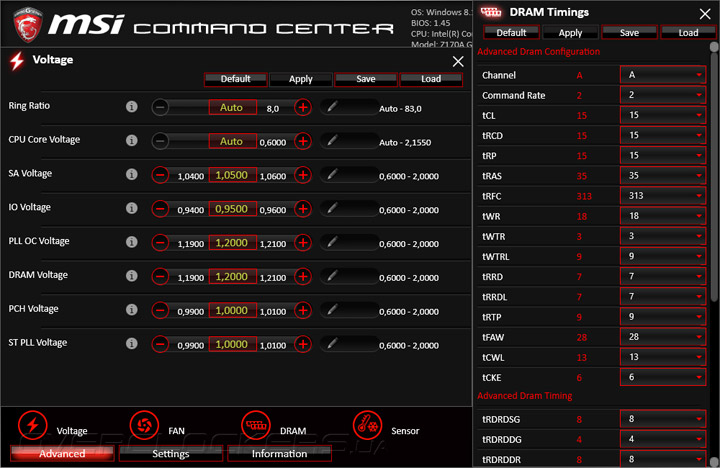

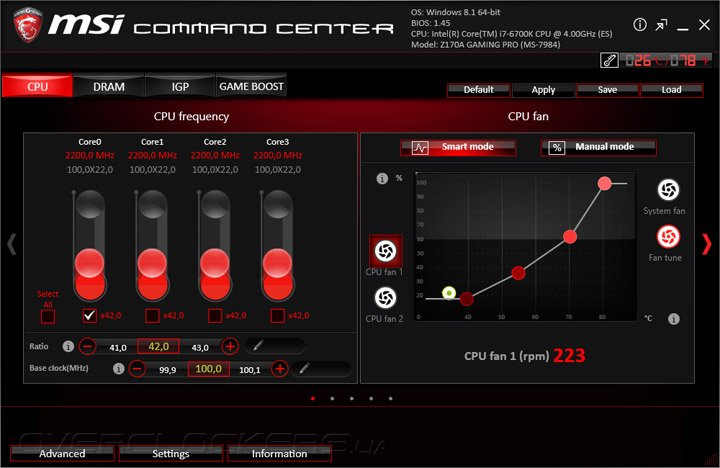

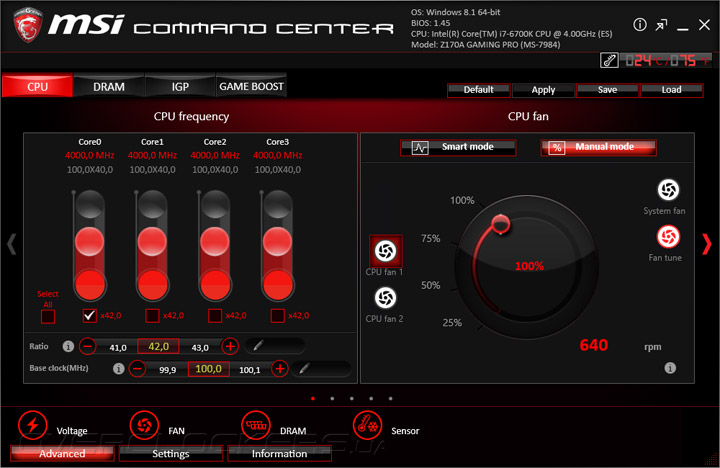

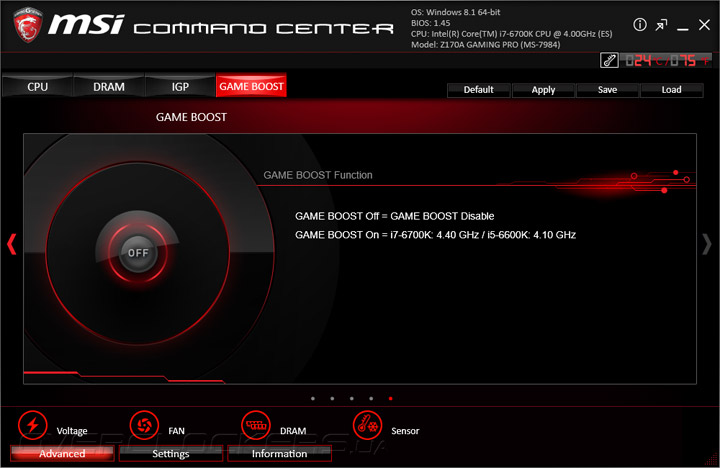

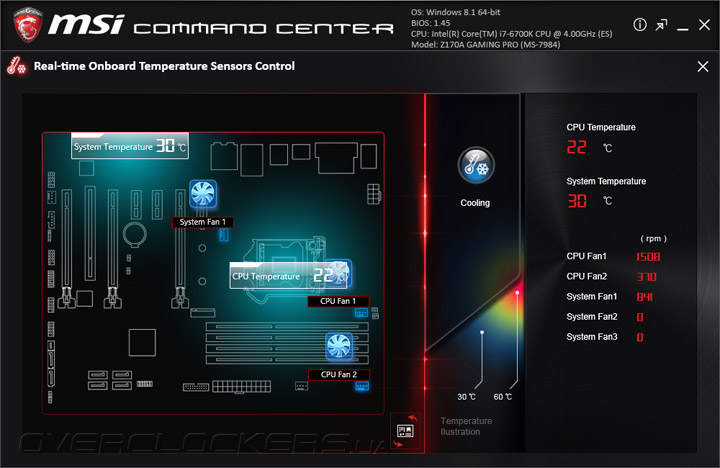

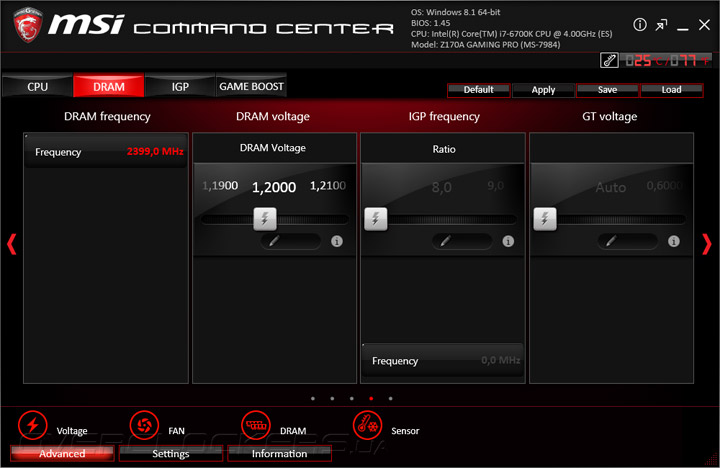

Программный продукт Command Center позволяет регулировать напряжения на всех основных компонентах системной платы и управлять таймингами подсистемы оперативной памяти, отслеживать показания двух температурных сенсоров и пяти тахометрических датчиков, а также регулировать обороты трех системных вентиляторов, как в ручном, так и в автоматическом режиме.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

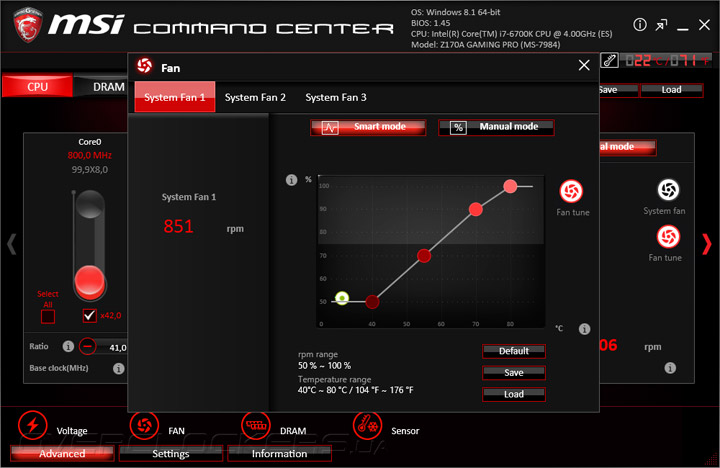

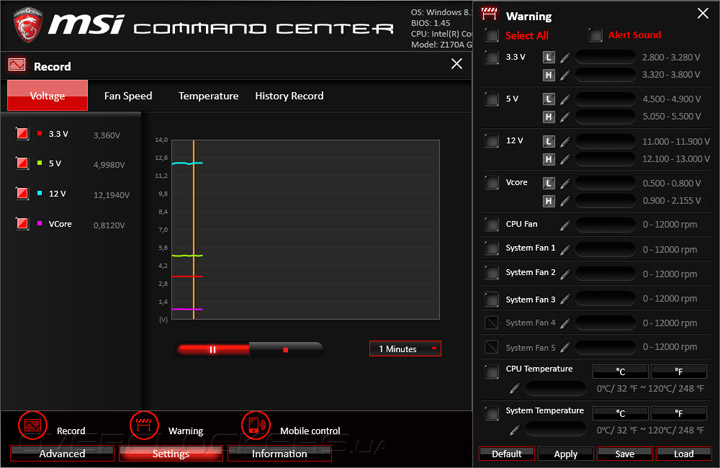

Утилита предоставляет инструменты для контроля параметров аппаратного мониторинга в режиме реального времени и установки граничных значений, по достижении которых срабатывает сигнализация, позволяет получить подробную информацию о процессоре, модулях ОЗУ и системной плате. Наконец, с помощью Command Center реализована функция Mobile Control, предназначенная для удаленного управления параметрами разгона и мультимедийными функциями ПК с мобильного устройства, работающего под управлением Android или iOS.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

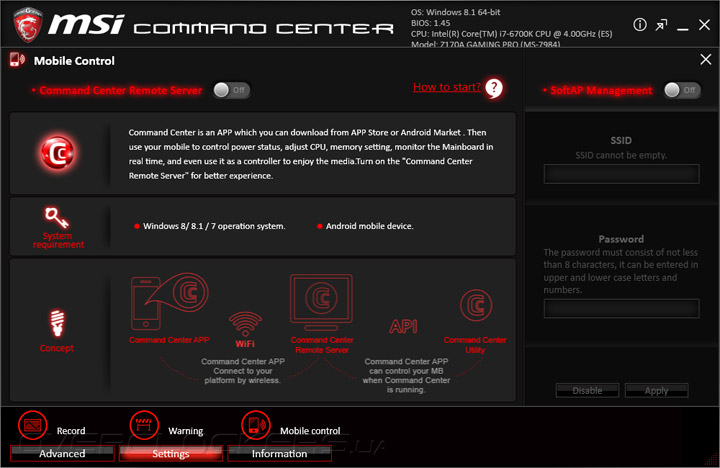

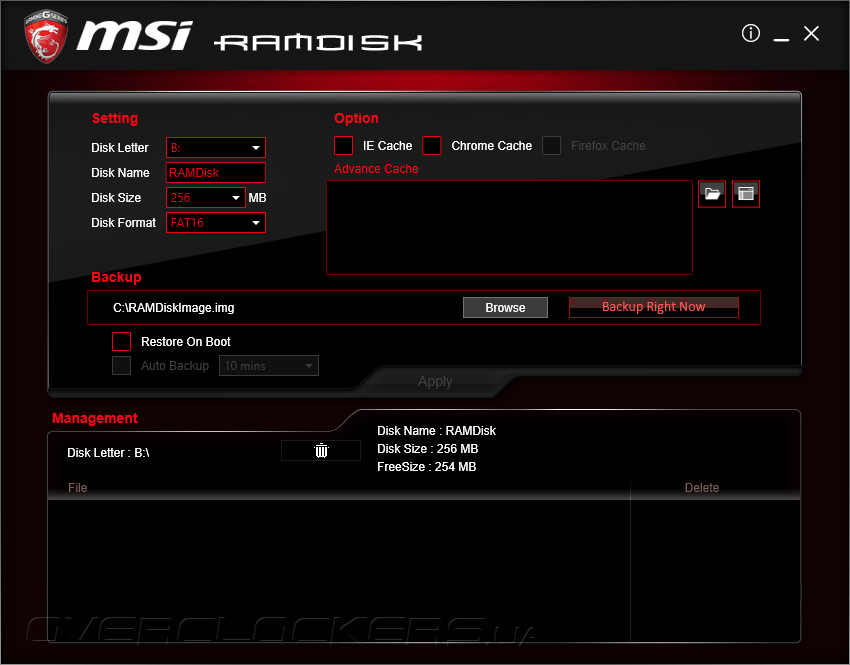

Ранее в состав Command Center входила подпрограмма для создания виртуального логического диска в области ОЗУ, а теперь за данную возможность отвечает отдельное приложение RAMDisk. Помимо базовых настроек утилита предлагает опции кэширования временных файлов популярных браузеров для ускорения работы в сети Интернет, а также резервное копирование содержимого виртуального диска на винчестер перед выключением системы.

MSI Z170A Gaming Pro

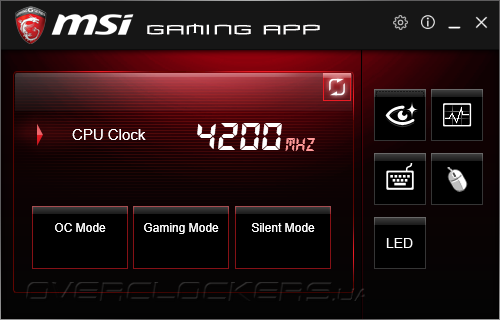

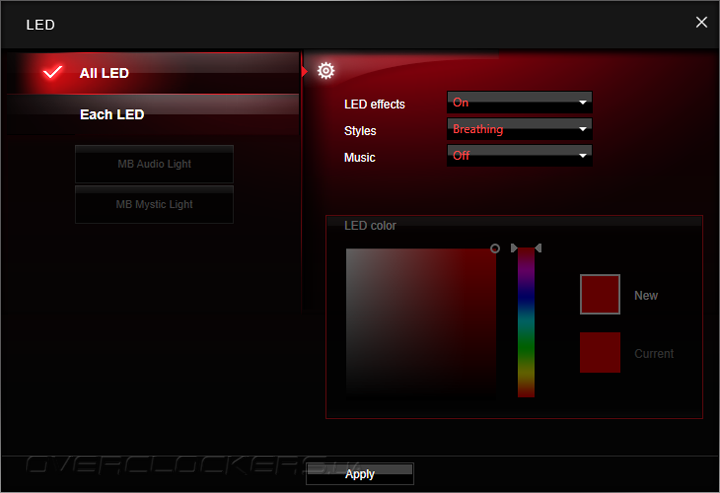

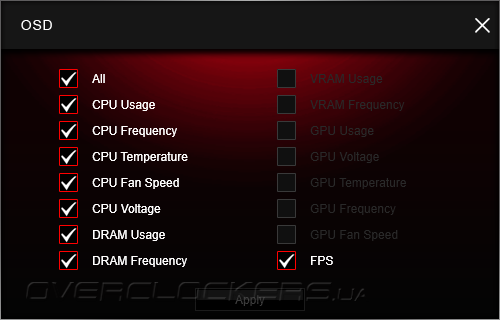

Для реализации игровых функций материнской платы предназначена программа Gaming APP. С ее помощью можно выбрать один из трех предустановленных режимов быстродействия, а также задействовать ряд фирменных утилит. Например, Eye Rest служит для изменения параметров изображения на мониторе, предлагая профили для видеоигр и просмотра кино, комфортный и пользовательский режимы, а с помощью функции OSD можно выводить информацию о частоте смены кадров и режиме работы процессора и графического акселератора.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

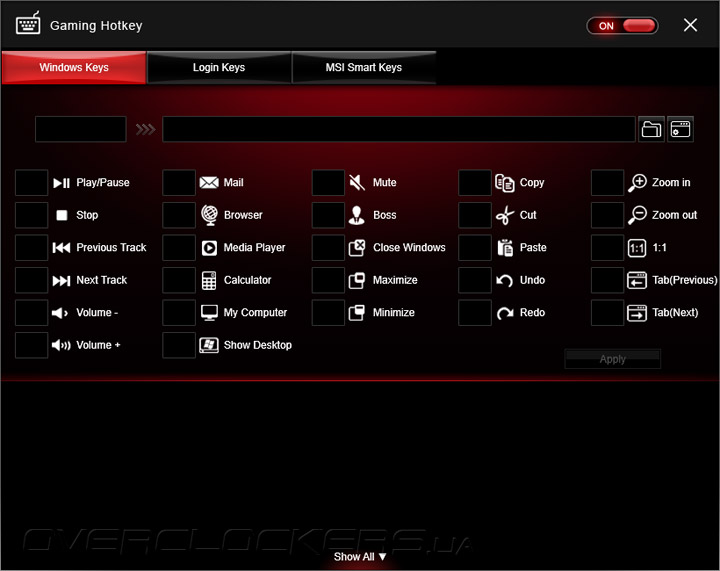

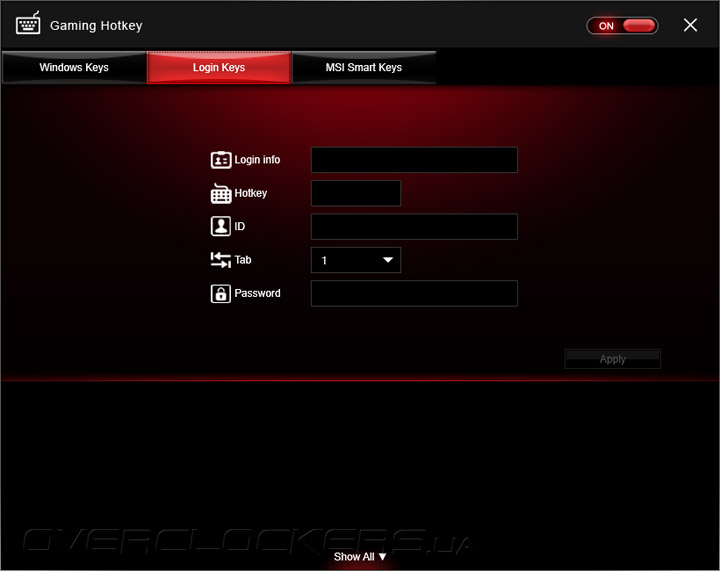

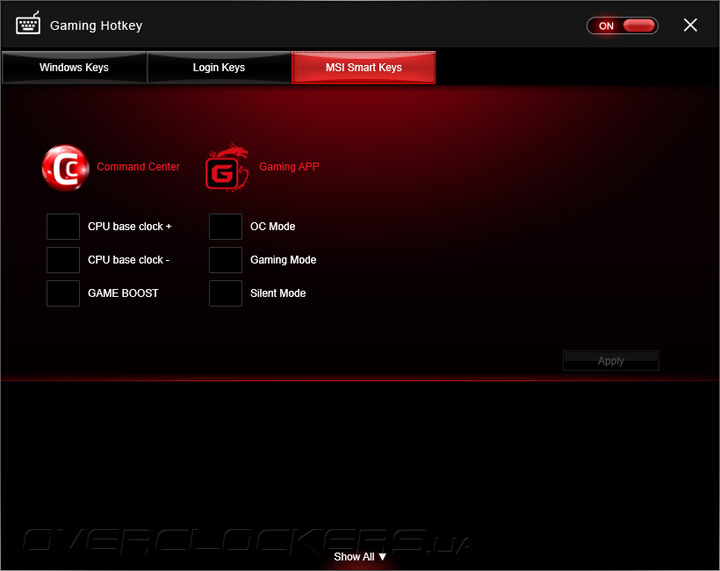

Еще одна полезная функция — Gaming Hotkey — позволяет переопределять «горячие клавиши» для запуска приложений и выполнения стандартных операций, быстрого входа пользователя в систему, а также назначать комбинации клавиш для управления параметрами разгона.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

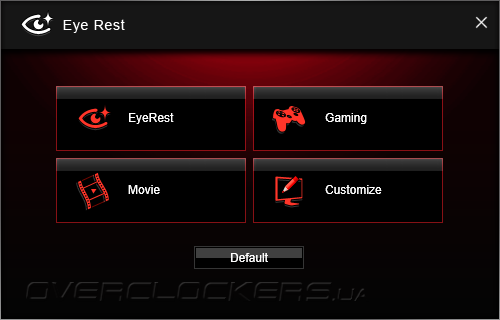

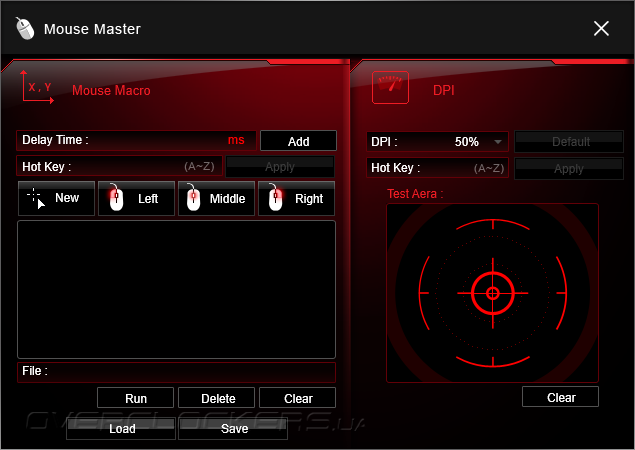

Помимо того, Gaming APP позволяет задавать настройки «мышки» и режим работы подсветки Mystic Light.

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

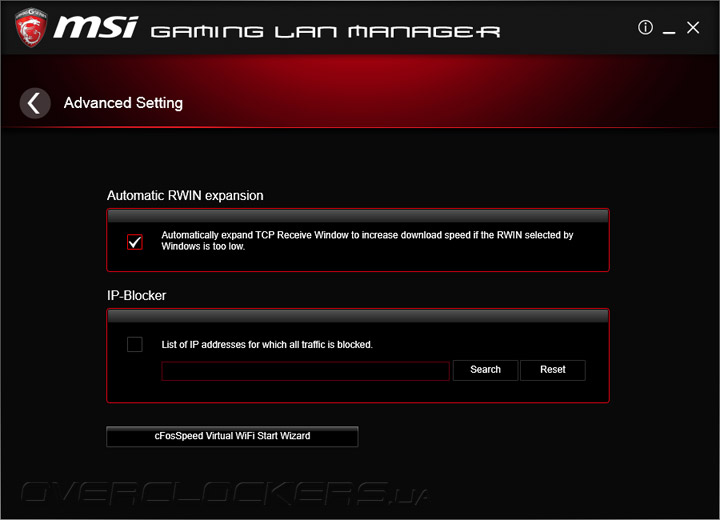

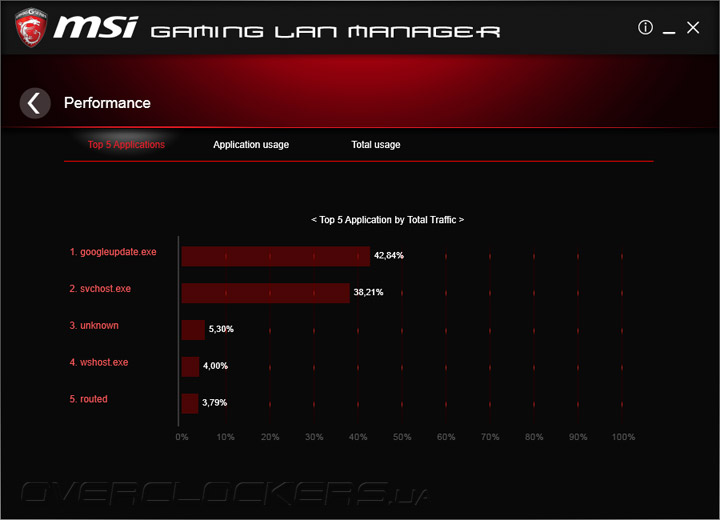

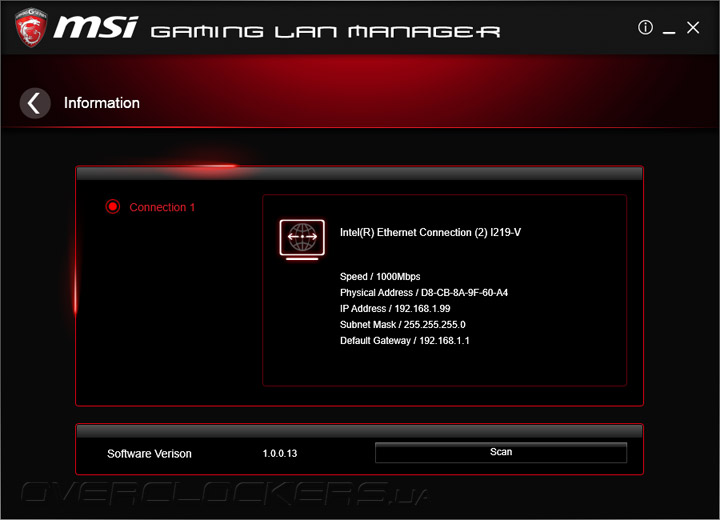

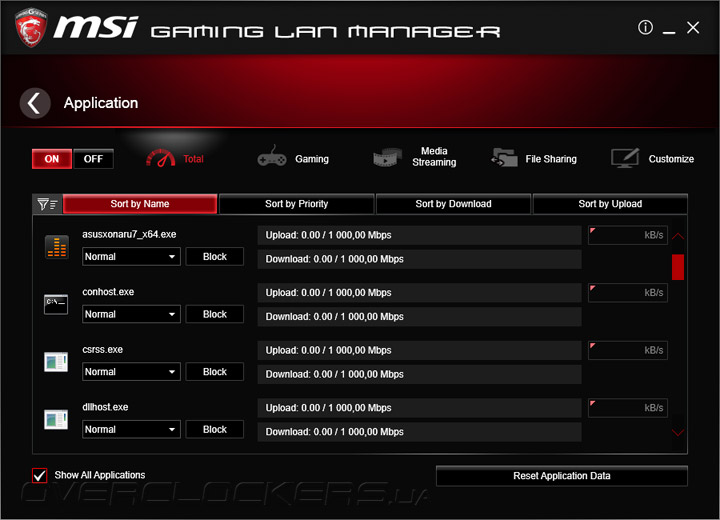

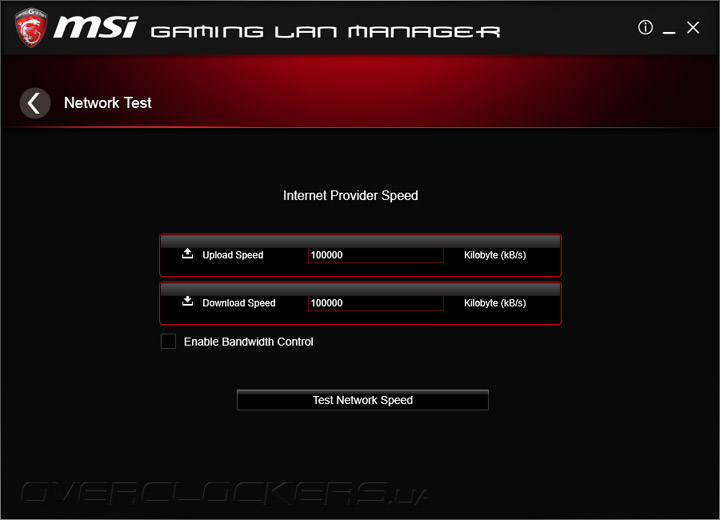

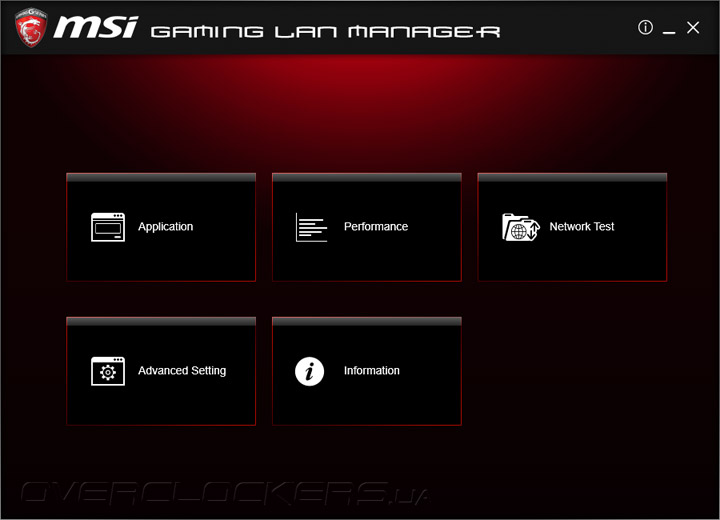

Для управления полосой пропускания сетевого соединения и приоритетами доступа приложений в Интернет служит программный продукт Gaming LAN Manager. Данное приложение предлагает четыре предустановленных профиля настроек с возможностью ручной корректировки параметров для каждого приложения, позволяет контролировать объемы передаваемых данных и ограничивать скорость подключения к провайдеру услуг, а также блокировать доступ в Интернет по списку IP-адресов и просматривать информацию о сетевом подключении.

MSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming ProMSI Z170A Gaming Pro

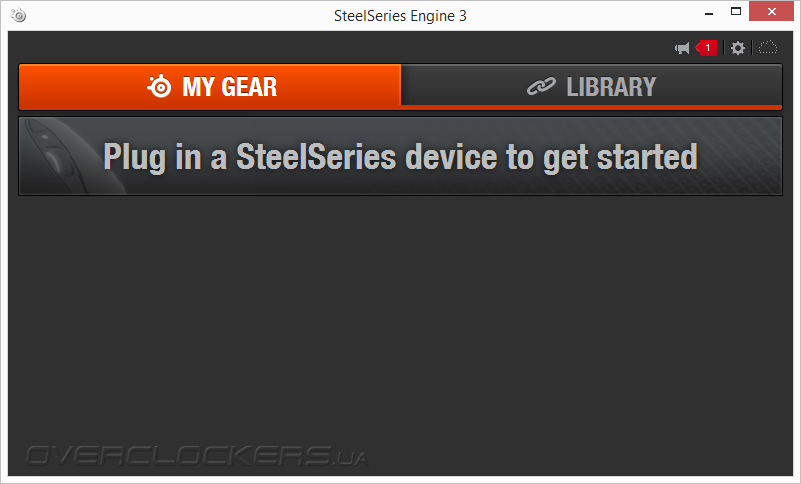

Наконец, вместе с Z170A Gaming Pro покупатели получают утилиту SteelSeries Engine 3, предназначенную для управления игровыми продуктами производства SteelSeries. К сожалению, игровые манипуляторы и клавиатуры других вендоров программой не поддерживаются.

MSI Z170A Gaming Pro

Тестовый стенд

Для изучения частотного потенциала и измерения уровня быстродействия системной платы MSI Z170A Gaming Pro был собран тестовый стенд такой конфигурации:
  • процессор: Intel Core i7-6700K (4,0 ГГц, 4 ядра 8 потоков, 8 Мб кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 150 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Kingston HX424C15FBK4/32 (2x8 ГБ, DDR4-2400, CL15-15-15-35);
  • видеокарта: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 8.1 64 bit;
  • драйвер чипсета: Intel Management Engine 11.0.0.1158, Intel INF Update Utility 10.1.1.7;
  • драйвер видеокарты: NVIDIA GeForce 355.82.
Во время тестов модули ОЗУ функционировали на частоте 2133 МГц с тайминами 15-15-15-35-1Т, тогда как технология Intel Turbo Boost и процессорные функции энергосбережения работали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах производительности конкуренцию MSI Z170A Gaming Pro составила системная плата ASUS Maximus VIII Ranger. Во время испытаний «материнки» работали под управлением таких версий управляющих микрокодов:
  • MSI Z170A Gaming Pro (UEFI Setup 1.30 от 07.08.2015);
  • ASUS Maximus VIII Ranger (UEFI Setup 0801 от 01.09.2015).
Для оценки быстродействия использовался следующий набор программного обеспечения:
  • AIDA64 5.30.3532 (Cache & Memory Benchmark);
  • Futuremark PCMark 8 2.4.304;
  • Futuremark 3DMark 1.5.915;
  • BioShock Infinity;
  • GRID Autosport;
  • StarCraft II;
  • World of Tanks.
Каждый тест повторялся не менее трех раз, по итогам которых рассчитывалось среднее значение. Если какое-то из значений существенно отличалось от двух других — тестирование продолжалось до получения нормального результата.


Разгонный потенциал

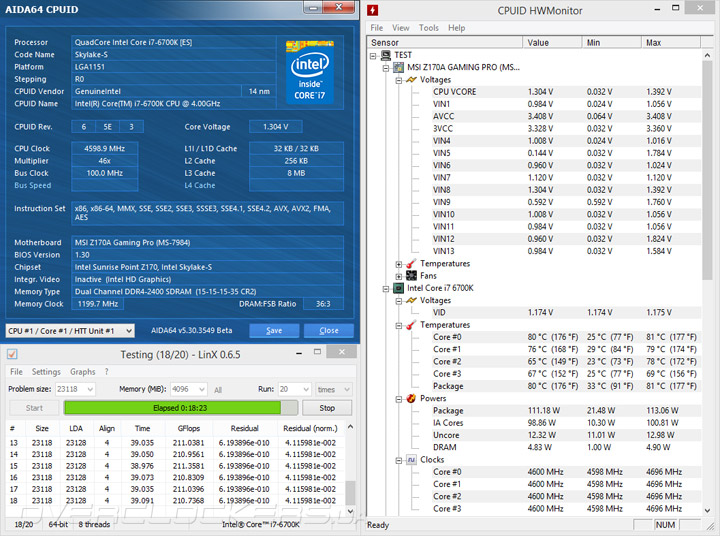

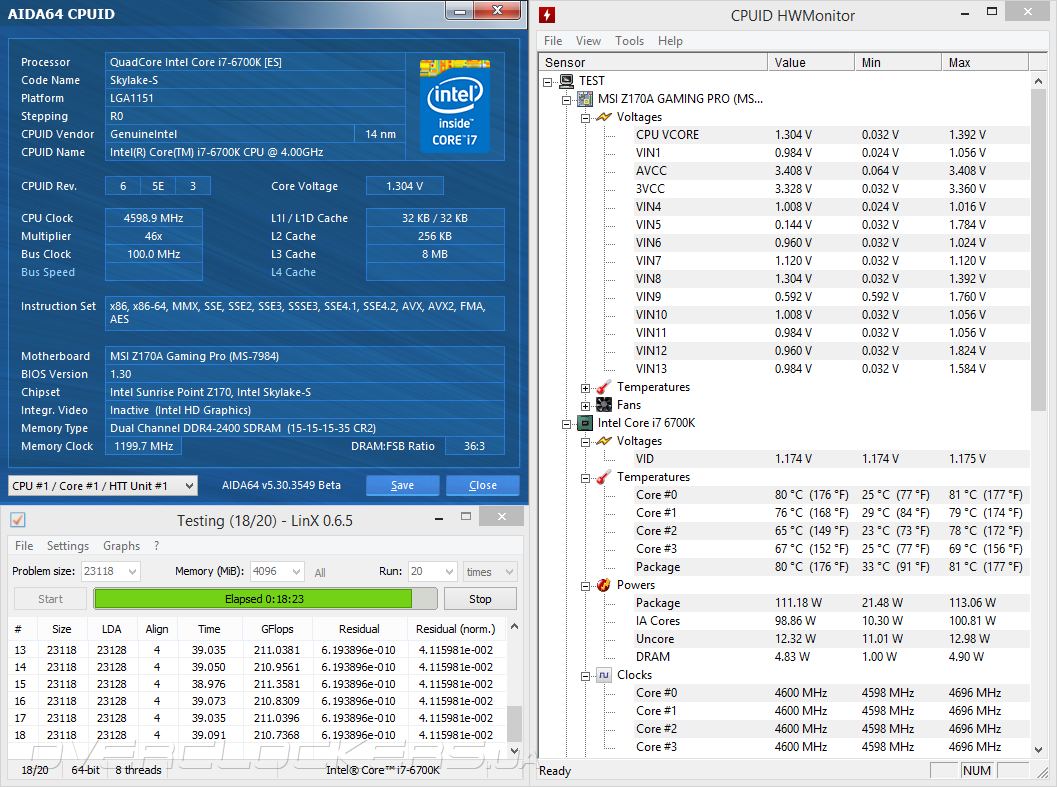

Частотный потенциал новинки проверялся посредством инженерного образца Intel Core i7-6700K, который при использовании мощного воздушного охлаждения на Z170A Gaming Pro заработал на частоте 4600 МГц, тогда как кэш-память 3-го уровня функционировала в режиме 4500 МГц. Для обеспечения стабильности Vcore пришлось увеличить до 1,4 В, однако, из-за отсутствия функции компенсации падение напряжения достигло 0,1 В, что и стало препятствием для дальнейшего наращивания разгона. Будем надеяться, что в новых версиях UEFI Setup программисты MSI доработают механизм управления подсистемой электропитания, после чего материнская плата сможет раскрыть весь свой потенциал.

MSI Z170A Gaming Pro

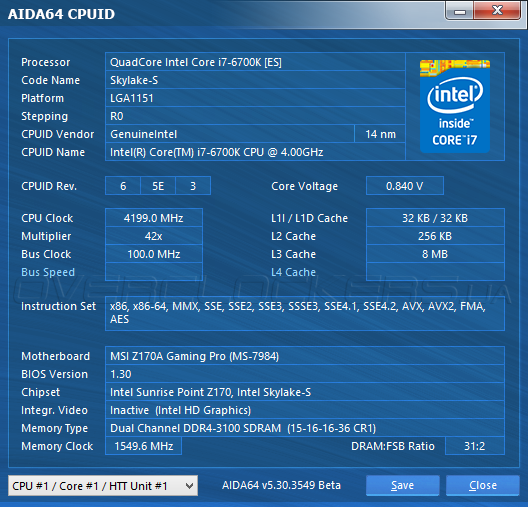

Куда лучше новинка справилась с разгоном ОЗУ, тестовый комплект Kingston HX424C15FBK4/32 заработал на частоте 3100 МГц с таймингами 15-16-16-36-1Т. Для этого напряжение на модулях памяти было повышено до 1,4 В, а параметры CPU SA Voltage и CPU IO Voltage увеличивались до 1,25 В и 1,1 В соответственно.

MSI Z170A Gaming Pro

Что касается оверклокинга BCLK, то с UEFI Setup 1.30 не удалось добиться высоких значений, зато, при установке управляющего микрокода версии 1.45 системной плате покорилась базовая частота 341 МГц.

MSI Z170A Gaming Pro

Кроме перечисленного выше была проверена работа функции автоматического разгона Game Boost. После ее активации частота процессорных ядер увеличилась до 4400 МГц, тогда как напряжение Vcore не повышалось относительно штатного значения 1,24 В. При нагрузке снова наблюдалось падение напряжения, хотя, это никоим образом не отразилось на стабильности системы.

MSI Z170A Gaming ProMSI Z170A Gaming Pro


Тестирование звукового тракта

Для оценки качества реализации звукового тракта Z170A Gaming Pro ее линейный выход соединялся с линейным входом внешней звуковой карты ASUS Xonar U7. Измерения проводилось в программе RightMark Audio Analyzer 6.4.1 при частоте дискретизации 44,1 кГц и разрядности сигнала 16 бит, а также в режиме 48 кГц/24 бит. Результаты оценки, сопоставленные с характеристиками аудиоподсистемы материнской платы ASUS Maximus VIII Ranger, приведены в следующей таблице.

  MSI Z170A Gaming Pro (ALC1150) 44,1 КГц/16 бит   MSI Z170A Gaming Pro (ALC1150) 48 КГц/24 бит   ASUS Maximus VIII Ranger (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VIII Ranger (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,51, +0,25 Очень хорошо +0,51, +0,25 Очень хорошо +0,20, +0,04 Очень хорошо +0,19, +0,15 Отлично
Уровень шума, дБ (А) –85,6 Хорошо –87,0 Хорошо –84,5 Хорошо –89,2 Хорошо
Динамические диапазон, дБ (А) 85,3 Хорошо 86.4 Хорошо 86,9 Хорошо 89 Хорошо
Гармонические искажения, % 0,0059 Очень хорошо 0,0058 Очень хорошо 0,0068 Очень хорошо 0,0054 Очень хорошо
Гармонические искажения + шум, дБ(A) –77,6 Средне –78,5 Средне –77,3 Средне –79,9 Средне
Интермодуляционные искажения + шум, % 0,02 Очень хорошо 0,019 Очень хорошо 0,018 Очень хорошо 0,012 Очень хорошо
Взаимопроникновение каналов, дБ –77,3 Очень хорошо –76,0 Очень хорошо –79,7 Очень хорошо –81,5 Очень хорошо
Интермодуляции на 10 кГц, % 0,018 Очень хорошо 0,015 Очень хорошо 0,015 Очень хорошо 0,012 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Судя по результатам измерений, звуковая подсистема новинки Audio Boost 3 ничуть не уступает аудиотракту соперницы, а небольшая разница хоть и присутствует, но совершенно не влияет на качество звучание, которое у обоих системных плат хотя и не дотягивает до уровня дискретных решений, но вполне сгодится для звукового сопровождения видеоигр, просмотра фильмов и прослушивания музыки в наушниках и колонках начального уровня.


Результаты тестирования

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

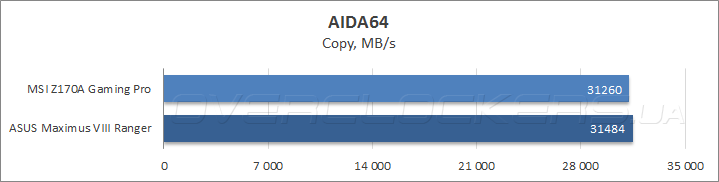

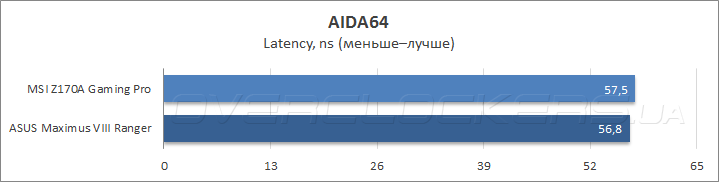

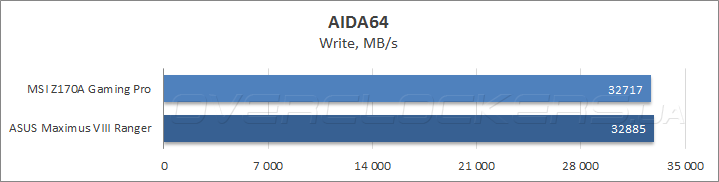

Измерения пропускной способности ОЗУ в программе AIDA64 показало, что новинка практически не уступает ASUS Maximus VIII Ranger в подтестах записи и копирования данных, но чуть отстает по скорости чтения чтении и по латентности доступа. Впрочем, разница не так велика, чтобы могла отразиться на результатах в прикладных программах.

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

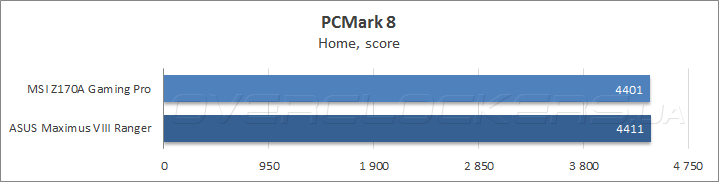

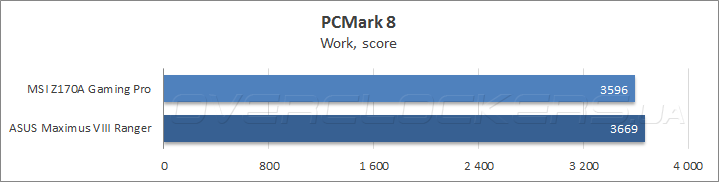

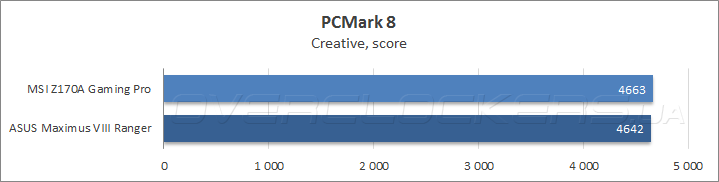

Тестирование в комплексном бенчмарке Futuremark PCMark 8, которое позволяет с большой точностью определить уровень быстродействия при выполнении типичных повседневных задач, продемонстрировало равенство участниц в сценариях Home и Creative, но в подтесте Work Z170A Gaming Pro уступила сопернице порядка 2%.

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

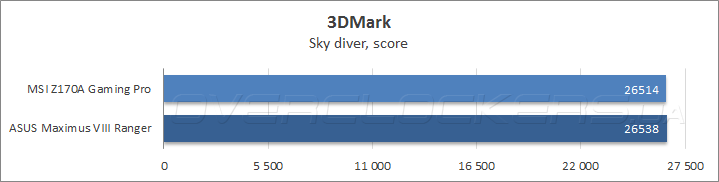

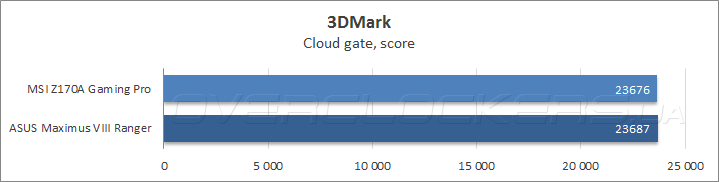

При оценке быстродействия в графическом тестовом пакете Futuremark 3DMark материнские платы обеспечили идентичный уровень продуктивности, что позволяет надеяться на хорошие результаты в 3D-играх.

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

MSI Z170A Gaming Pro

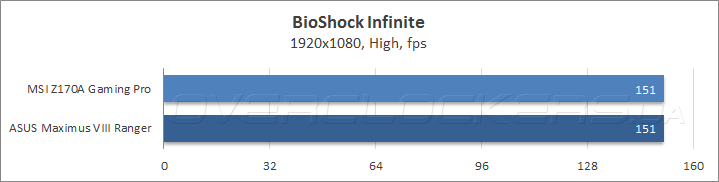

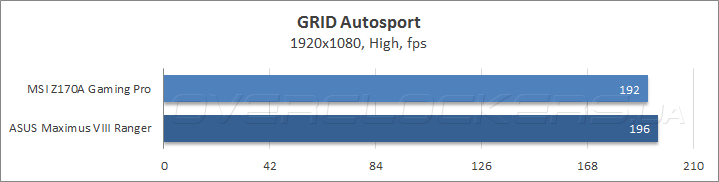

Измерение частоты смены кадров в современных видеиограх проводилось в разрешении Full HD и высоких, но не максимальных настройках качества изображения. В трех из четырех дисциплинах MSI Z170A Gaming Pro обеспечила столь же высокий fps, что и соперница, и только в гоночном симуляторе GRID Autosport ASUS Maximus VIII Ranger незначительно опередила новинку.


Энергопотребление

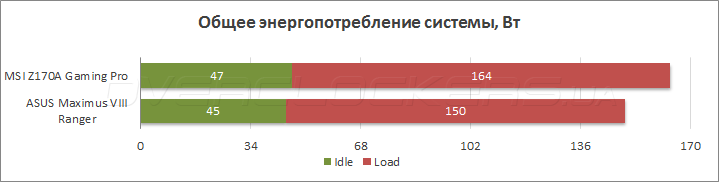

Для оценки энергоэффективности тестовых стендов использовался бытовой измерительный прибор Basetech Cost Control 3000. С его помощью было измерено средний расход электроэнергии в простое и максимальное энергопотребление в нагрузке, создаваемой стресс-тестом LinX 0.6.5.

MSI Z170A Gaming Pro

Если при отсутствии нагрузки экономичность обеих материнских плат оказалась примерно на одном уровне, то при запуске ресурсоемких приложений отставание новинки от конкурентки достигло 13 Вт. Похоже, программистам MSI есть над чем работать в плане оптимизации прошивки Z170A Gaming Pro для повышения энергоэффективности.


Выводы

По результатам тестирования Z170A Gaming Pro можно с уверенностью сказать, что задумка производителя удалась на славу. Компания MSI действительно выпустила продукт среднего уровня, интересный как геймерам, так требовательным пользователям, которые подбирают базу для производительного ПК. Первым понравится качественное ПО Gaming APP, с помощью которого реализуются дополнительные возможности, продвинутые звуковая и сетевая подсистемы, а также высокий уровень быстродействия в графических приложениях, возможность построения связок из нескольких видеокарт и неплохая реализация автоматического разгона Gaming Boost, а вторые оценят высокое качество изготовления и богатую функциональность вместе с неплохим запасом прочности силовой подсистемы. Отдельно следует отметить функцию управления подсветкой Mystic Lights, которая поможет подчеркнуть индивидуальность системного блока и наверняка придется по вкусу любителям моддинга.

Вместе с тем, некоторые вопросы вызывает прошивка «материнки», но не в плане стабильности работы или удобства пользовательского интерфейса, а в части управления подсистемой электропитания, которые выражаются в повышенном энергопотреблении и нестабильности напряжения на центральном процессоре во время разгона. Впрочем, нет никаких сомнений, что в будущих версиях UEFI Setup эти проблемы будут решены, что позволит MSI Z170A Gaming Pro добиться еще лучших показателей разгона CPU, тогда как оверклокинг ОЗУ и базовой частоты уже сейчас заслуживает уважения. Что касается розничной стоимости, то на момент написания обзора цена новинки в украинских интернет-магазинах не превышала 200 долларов, что можно считать разумной суммой за качественный продукт известного бренда.
