Обзор и тестирование материнской платы MSI X99S MPOWER для процессоров Intel в исполнении Socket LGA2011-3

Оверклокинг в его современном понимании уже совсем не тот, что был пять-десять лет тому назад. Если раньше путем разгона центральных процессоров начального уровня часто удавалось достичь продуктивности старших продуктов, причем, при использовании серийных компонентов, то сейчас любители оверклокинга вынуждены приобретать специализированные модели, так как в обычных модификациях возможности повышения быстродействия искусственно ограничены. В итоге, разгон стал дорогостоящим хобби, которое тут же нашло отклик со стороны производителей разнообразных компьютерных комплектующих. В результате на рынке появилась масса наборов модулей ОЗУ с повышенным частотным потенциалом, высокоэффективных систем охлаждения, и, конечно, системных плат с расширенными функциями разгона. Одними из ярчайших представительниц такого класса устройств являются «материнки» MSI OC Series, созданные для работы в самых жестких режимах эксплуатации. С младшей из оверклокерских системных плат MSI — X99S MPOWER вы сможете ознакомиться из нашего сегодняшнего обзора.

MSI X99S MPOWER

Новинка предназначена для работы с новейшими процессорами Intel в исполнении LGA2011-3, и помимо расширенных возможностей разгона обладает богатой функциональностью, способной удовлетворить не только любителей разгона, но и продвинутых пользователей. Ниже приведена спецификация MSI X99S MPOWER, после ознакомления с которой вы узнаете об особенностях дизайна, прошивки и комплектного ПО «материнки», а также ее частотном потенциале и уровне быстродействия.

Модель MSI X99S MPOWER
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 8 DIMM DDR4 SDRAM 2133/2200*/2400*/2600*/2666*/2750*/3000*/3110*/3333* (OC), максимум 128 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x16+x0+x0, x16+x16+x0+x8)
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel X99)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
4 x 3.0 (4 разъема на задней панели, VIA VL805)
6 x 2.0 (2 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments OPA1652
S/PDIF 1 (Оптический)
Встроенная сеть Intel I210 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности GO2BIOS, MultiBIOS II, OC Essentials, кнопки включения и перезагрузки, клавиша Clear CMOS, индикатор кодов POST, контакты для измерения напряжений V-Check Points 2, разъем M.2, поддержка AMD CrossFireX и 3-Way NVIDIA SLI


Комплект поставки

Коробку средних размеров, в которой поставляется материнская плата, сложно спутать с продукцией конкурентов благодаря ее самобытному дизайну. Всю лицевую сторону упаковки занимает стилизованное изображение буквы «М» золотистого цвета, на фоне которого нанесено наименование модели.

MSI X99S MPOWER

Тыловая поверхность коробки богата разнообразной информацией. Прежде всего, следует отметить логотип OC Certified, который означает, что на заводе-изготовителе системные платы MSI X99S MPOWER проходят 24-часовое испытание в режиме разгона под нагрузкой, создаваемой программой Prime95. Такая проверка позволяет выявить брак на стадии предпродажной подготовки и служит гарантией высокого качества «материнок» MSI OC Series. Также, с обратной стороны коробки указана спецификация новинки и конфигурация ее задней панели, а также приведены сведения о ключевых конструктивных особенностях продукта, с которыми мы с вами познакомимся в процессе сегодняшнего обзора.

MSI X99S MPOWER

Набор аксессуаров MSI X99S MPOWER достаточно обширный, он состоит из:
  • шести кабелей SATA 6 Гбит/с;
  • двух мостиков NVIDIA SLI;
  • набора коннекторов M-Connectors;
  • заглушки на заднюю панель I/O Shield;
  • набора стикеров для маркировки интерфейсных кабелей;
  • наклейки на корпус системного блока с логотипом OC Series.
MSI X99S MPOWER

Кроме того, среди комплекта поставки новинки нашлись:
  • руководство пользователя;
  • инструкция по работе с фирменным ПО;
  • руководство по разгону материнских плат на базе чипсета Intel X99;
  • табличка на ручку двери с надписью «Busy Breaking World Records»;
  • DVD-диск с драйверами и программным обеспечением;
  • буклет по быстрой сборке системного блока;
  • рекламная брошюра по продукции MSI.
MSI X99S MPOWER


Дизайн

Материнская плата имеет стандартные размеры форм-фактора АТХ. Строгий внешний вид MSI X99S MPOWER придает сочетание черного матового текстолита, черных же разъемов и черно-желтых элементов конструкции системы охлаждения. Как следует из названия, новинка базируется на чипсете Intel X99. Системная плата располагает восемью разъемами DIMM для установки модулей ОЗУ стандарта DDR4, которые в режиме разгона могут работать на частотах 3333 МГц и выше, а максимальный объем оперативной памяти ограничен на уровне 128 ГБ.

MSI X99S MPOWER

C обратной стороны печатной платы расположено некоторое количество электронных компонентов. Обращает внимание отсутствие усилительной пластины в конструкции системы охлаждения VRM, ставшей верным признаком «материнок» старшего ценового диапазона.

MSI X99S MPOWER

Одним из самых сильных конкурентных преимуществ MSI X99S MPOWER является ее мощная подсистема питания. Преобразователь напряжения новинки построен по 12-канальной схеме, в качестве силовых элементов применены интегральные сборки DrMOS второго поколения, а в цепях узла электропитания установлены дроссели SFC и полимерные емкости с низким тангенсом угла диэлектрических потерь. Напряжение к силовой подсистеме подводится при помощи восьмиконтакного разъема, ему помогает четырехконтактный коннектор, обеспечивающий дополнительное питание на случай экстремального разгона. За работу VRM, формирующего напряжение VCCIN, отвечает цифровой ШИМ-контроллер ISL6388, который обеспечивает управление шестью независимыми каналами, компенсацию падения напряжения при нагрузке, отключение неиспользуемых фаз в простое и многое другое.

MSI X99S MPOWER

На тыльной поверхности печатной платы находятся шесть драйверов-удвоителей фаз ISL6617C, которые выделяют минимальное количество тепла, так что отсутствие для них дополнительного охлаждения не должно отразиться на стабильности при разгоне.

MSI X99S MPOWER

Силовые элементы охлаждаются небольшим радиатором, размеры которого выглядят более чем скромно на фоне монструозных конструкций, которыми оснащены большинство моделей конкурентов аналогичного класса. Очевидно, КПД интегральных сборок DrMOS так высок, что инженеры MSI посчитали достаточным установить охладитель столь скромных габаритов.

MSI X99S MPOWER

Силовые элементы контактируют с подошвой радиатора через прокладку из черного пластичного термоинтерфейса. Несмотря на отсутствие усилительной пластины в конструкции винтовое крепление обеспечивает достаточное усилие прижима.

MSI X99S MPOWER

Для подключения вентиляторов служат пять четырехконтактных разъемов с поддержкой управления скоростью вращения посредством ШИМ, а единственная микросхема системной логики охлаждается плоским радиатором средних размеров.

MSI X99S MPOWER

MSI X99S MPOWER оснащена целым набором инструментов для оверклокинга, объединенных под общим названием OC Essentials. На левом нижнем крае материнской платы находятся кнопки включения и перегрузки, клавиша OC Genie, включающая одноименную технологию автоматического повышения быстродействия, и переключатель OC_Switch, который позволяет выбрать один из двух встроенных профилей авторазгона. Здесь же находятся две кнопки регулировки базовой частоты, для работы которых требуется установка специальной программы Direct OC, и клавиша FASTB, запускающая функцию GO2BIOS для принудительного входа в UEFI Setup.

MSI X99S MPOWER

На левом крае печатной платы расположились контактные площадки для измерения напряжения V-Check Points 2. Их размещение несколько непривычно, так как свободный доступ к ним возможен только в условиях открытого стенда, а в случае установки «материнки» в корпус системного блока придется паять переходники-удлинители.

MSI X99S MPOWER

В правом верхнем углу MSI X99S MPOWER нашлось место для светодиодного индикатора кодов POST, на который после загрузки выводится текущая температура центрального процессора. Рядом с ним находится двухфазный преобразователь напряжения, управляемый ШИМ-контроллером Poweration PV3203, который отвечает за электропитание двух из четырех каналов модулей ОЗУ. Второй такой же преобразователь расположился между процессорным сокетом и первым по счету разъемом PCI Express x16.

MSI X99S MPOWER

Новинка оснащена парой чипов EEPROM, в которых хранятся основная и резервная копии прошивки. Микропереключатель BIOS1, установленный справа на нижнем крае РСВ, позволяет выбрать микросхему, с которой будет выполняться загрузка. Рядом с ним находится «микрик» SLOW, включение которого принудительно снижает тактовую частоту и напряжение центрального процессора, а также разъем SATA Express с пропускной способностью 10 Гбит/с, предназначенный для подключения высокоскоростных твердотельных накопителей.

MSI X99S MPOWER

Порт SATA Express совмещен с двумя каналами SATA 6 Гбит/с, а еще восемь портов SATA 6 Гбит/с расположились по правому краю печатной платы. Все они подключены к системной логике Intel X99, но только шесть из десяти интерфейсов поддерживают создание массивов RAID и фирменную технологию кэширования Intel Smart Response.

MSI X99S MPOWER

Для установки графических ускорителей новинка оснащена четырьмя портами PCI Express 3.0 x16, обеспечивающими одновременную работу трех видеокарт. В случае установки старших Haswell-E, которые поддерживают 40 линий PCI-E, слоты могут работать в режимах «x16+x0+x0+x0», «x16+x16+x0+x0» и «x16+x16+x0+x8», тогда как владельцам Core-i7 5820K будут доступны схемы «x16+x8+x0+x0» или «x8+x8+x8+x0», поскольку в процессоре количество линий PCI-E уменьшено до 28. Между вторым и третьим разъемами PCI Express 3.0 x16 находится порт М.2 для установки SSD формата NGFF, к нему подведены четыре линии PCI-E 3.0, обеспечивающие пропускную способность до 32 Гбит/с. Кроме того, материнская плата оснащена двумя слотами PCI-E 2.0 x1, предназначенными для инсталляции карт расширения.

MSI X99S MPOWER

Звуковая подсистема MSI X99S MPOWER базируется на качественном 7.1 HDA-кодеке Realtek ALC1150, который для защиты от электромагнитных помех окружен защитным металлическим экраном. В звуковом тракте используются качественные полимерные конденсаторы ELNA, низкочастотные цепи отделены от остальной части печатной платы зазором в медных проводниках, а для работы с высокоомными стереонаушниками установлена пара операционных усилителей TI OP1652. За работу локальной сети Gigabit Ethernet отвечает контроллер Intel I210, а подключение разнообразной периферии обеспечивают шесть портов USB 2.0 и 12 интерфейсов USB 3.0. В итоге, на задней панели системной платы расположились:
  • комбинированный порт PS/2,
  • два разъема USB 2.0;
  • кнопка Clear_CMOS;
  • восемь портов USB 3.0;
  • сетевой интерфейс RJ-45;
  • пять аналоговых аудиовыходов;
  • цифровой выход S/PDIF.
MSI X99S MPOWER

По части возможностей расширения новинке не хватает, разве что, беспроводных интерфейсов, а в остальном, функциональность MSI X99S MPOWER находится на достаточно высоком уровне.

UEFI Setup

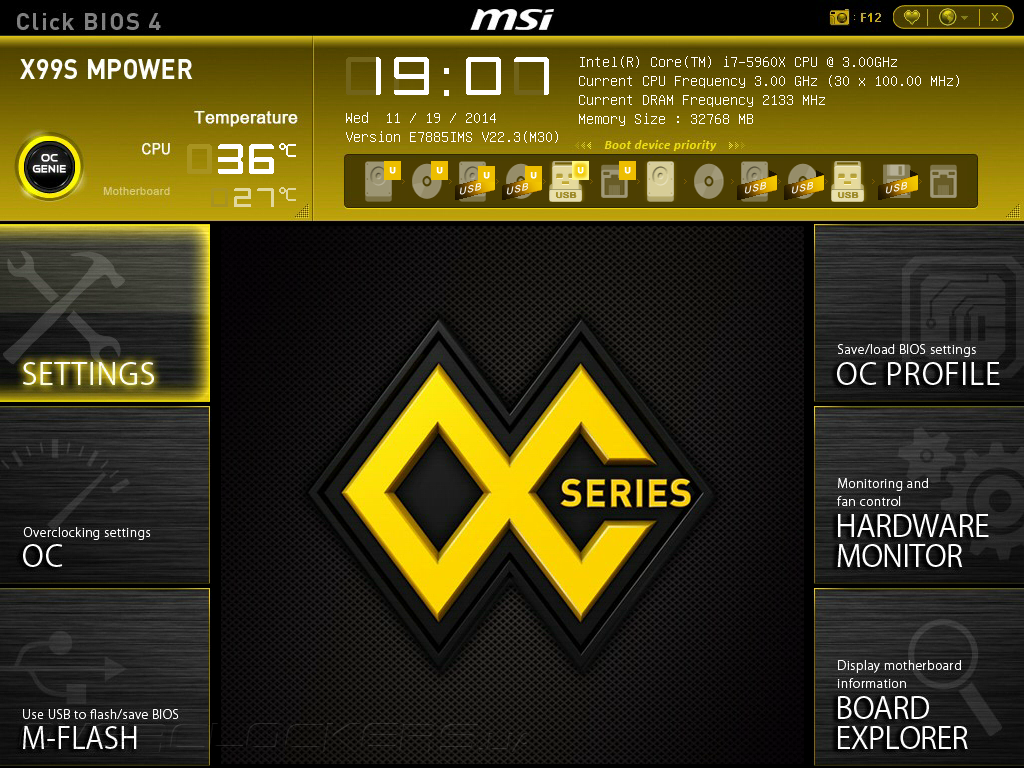

Прошивка MSI X99S MPOWER базируется на управляющем микрокоде UEFI, поверх которого работает функциональный и удобный пользовательский интерфейс Click BIOS 4. В верхней части окна отображается информационная панель, на которую выводятся дата и время, показания двух температурных датчиков, данные о параметрах быстродействия модулей ОЗУ и центрального процессора, а также сведения о прошивке. Здесь же включается функция автоматического разгона OC Genie и задается порядок инициализации загрузочных устройств.

MSI X99S MPOWER

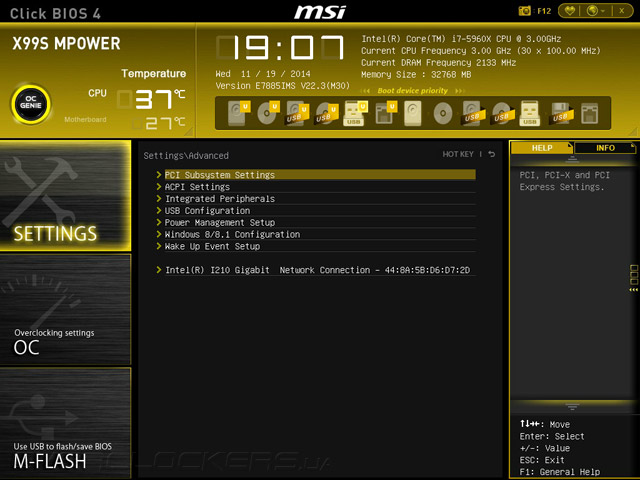

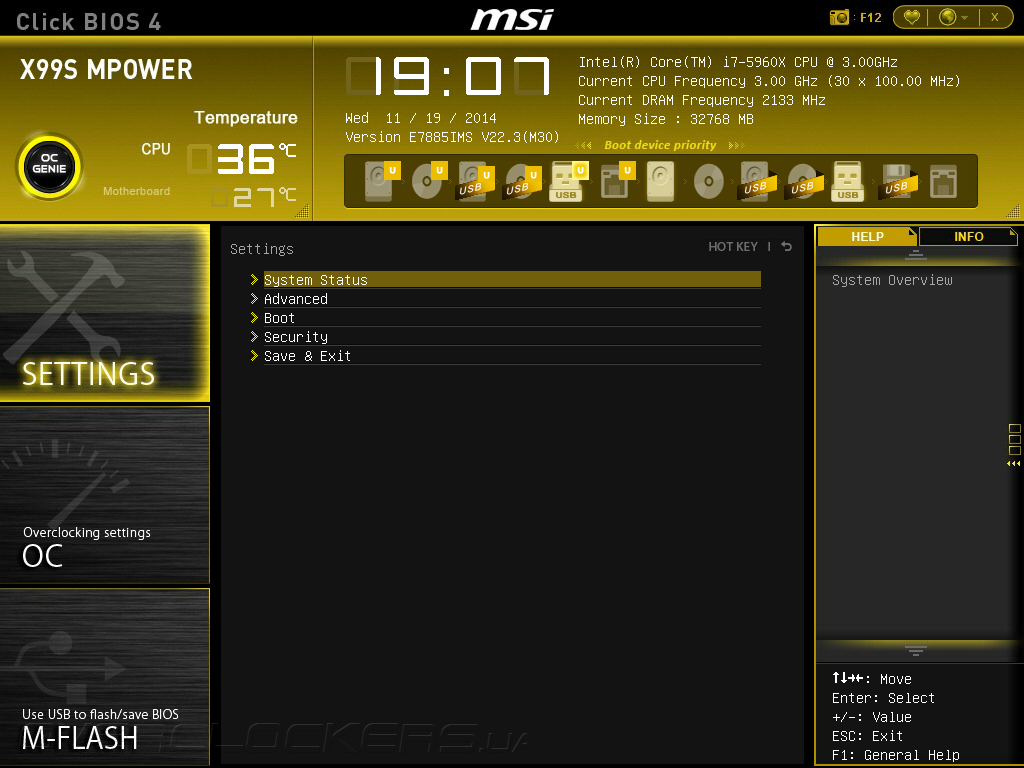

Вкладка Settings отвечает за настройку базовой функциональности UEFI Setup материнской платы.

MSI X99S MPOWER

В подменю System Status задаются дата и время, выводятся сведения о дисковой подсистеме и версии управляющего микрокода, а подраздел Advanced служит для управления системной логикой, дополнительными контроллерами и настройками электропитания.

MSI X99S MPOWERMSI X99S MPOWER

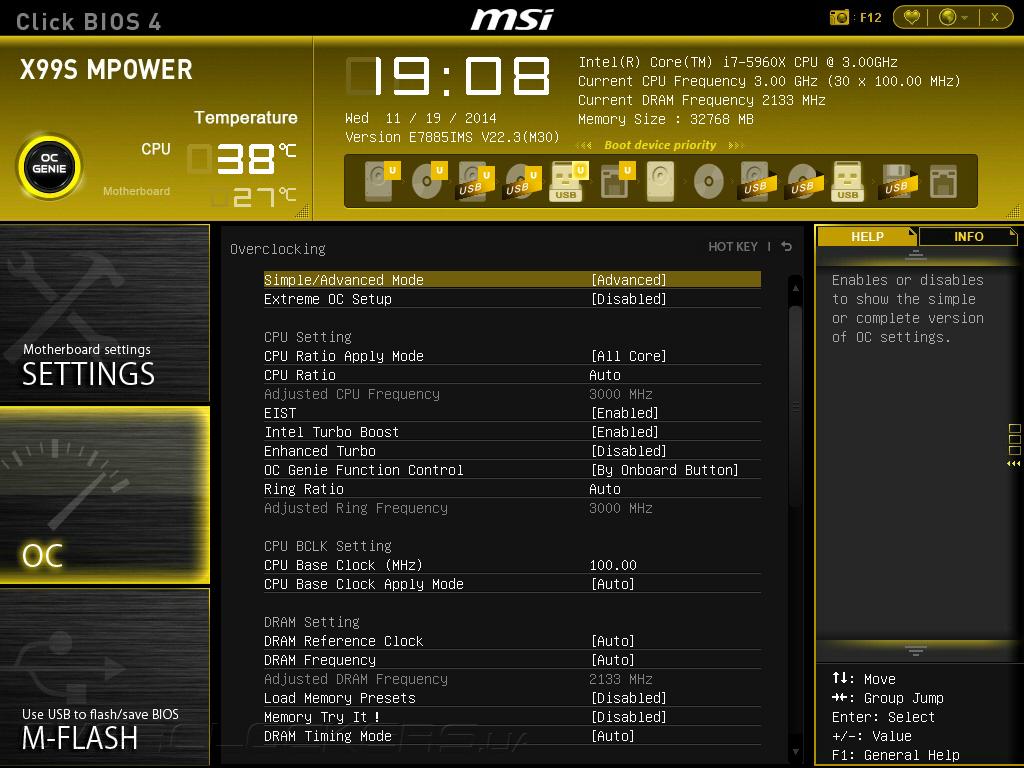

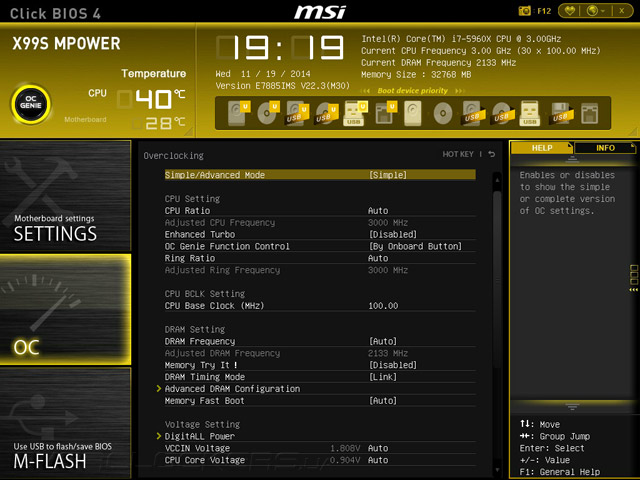

Подавляющее большинство опций, отвечающих за разгон, сосредоточено во вкладке OC, для которой предусмотрены два режима отображения: Simple и Advanced. Первый режим, предназначенный для начинающих оверклокеров, содержит только самые необходимые настройки быстродействия.

MSI X99S MPOWERMSI X99S MPOWER

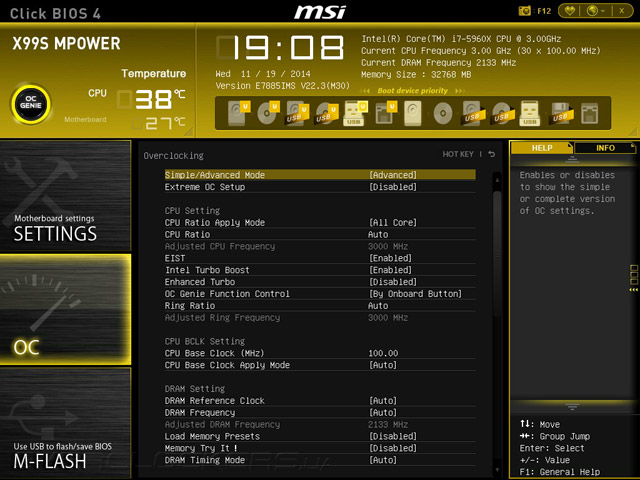

В Advanced Mode пользователи получают доступ ко всем инструментам разгона, таким как регулировки базовой частоты и коэффициентов умножения центрального процессора, управление технологиями Intel Turbo Boost и EIST, а также активация функции Enhanced Turbo, которая повышает быстродействия в приложениях, не имеющих многопоточной оптимизации.

MSI X99S MPOWER

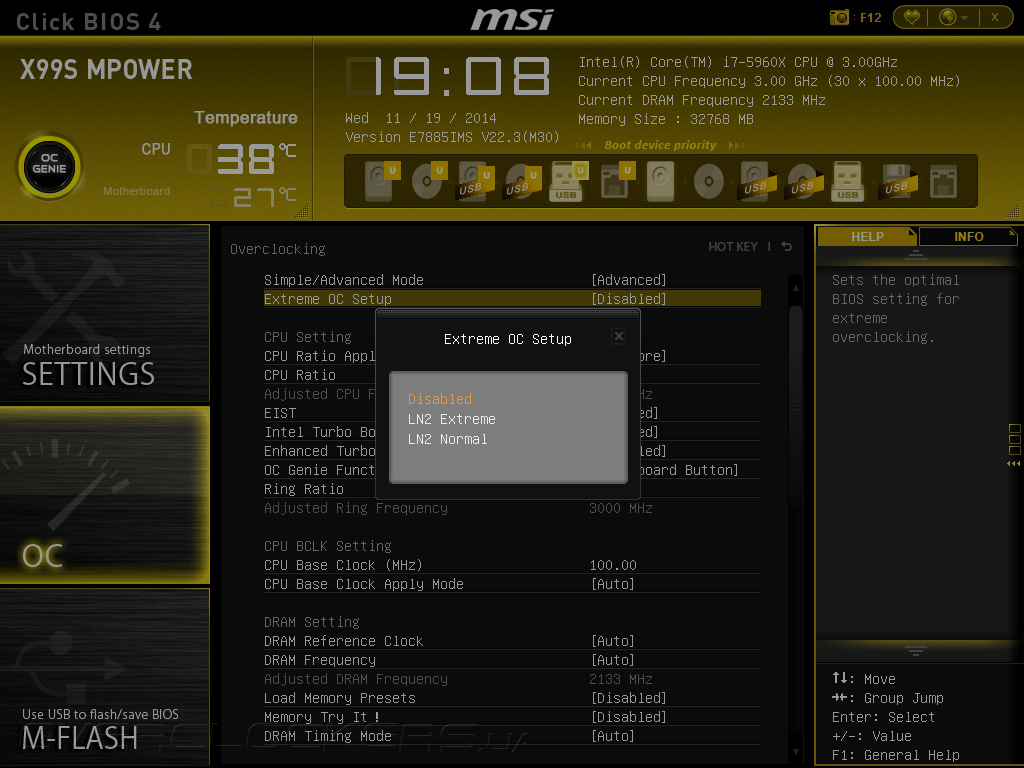

В случае использования криогенных систем охлаждения можно активировать опцию Extreme OC Setup, которая улучшает стабильность работы материнской платы при отрицательных температурах.

MSI X99S MPOWER

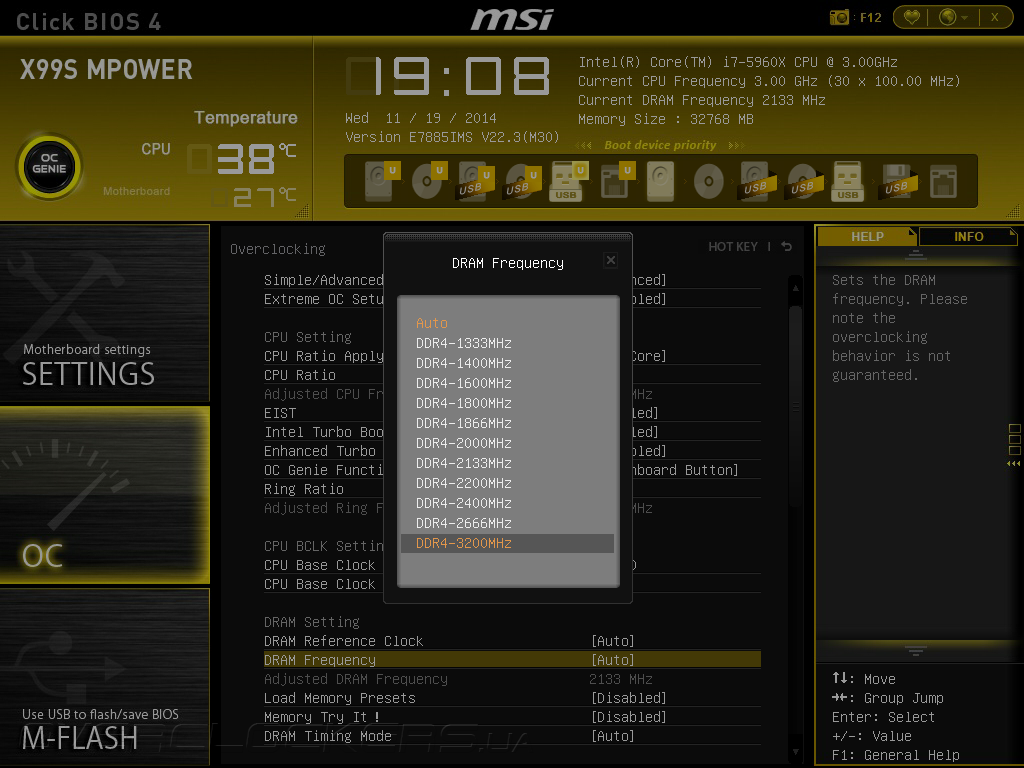

Прошивка позволяет поднять тактовую частоту модулей памяти до 3200 МГц, а значит, для достижения больших значений придется прибегать к повышению BCLK.

MSI X99S MPOWER

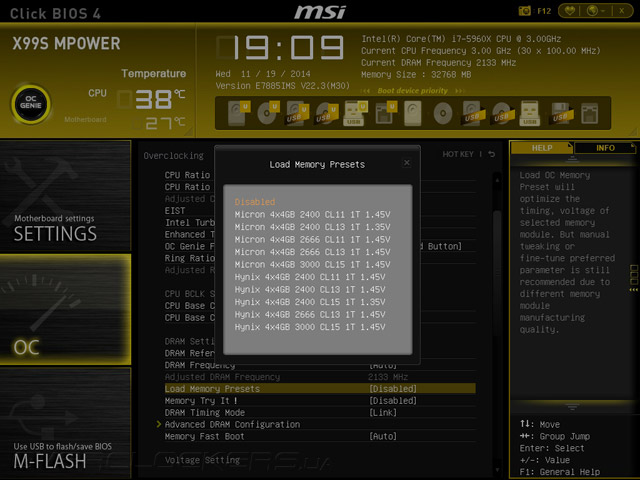

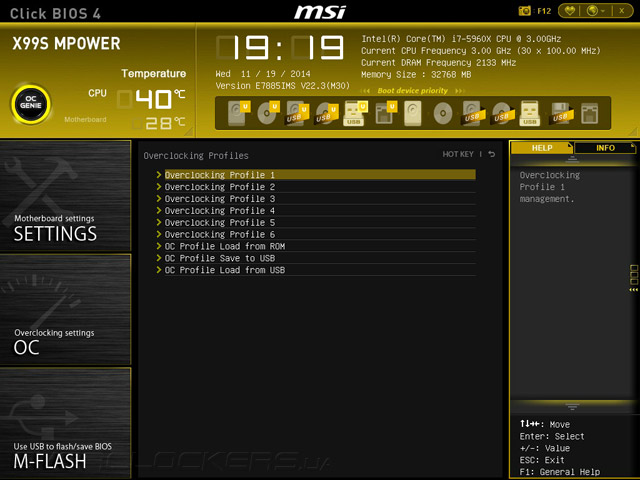

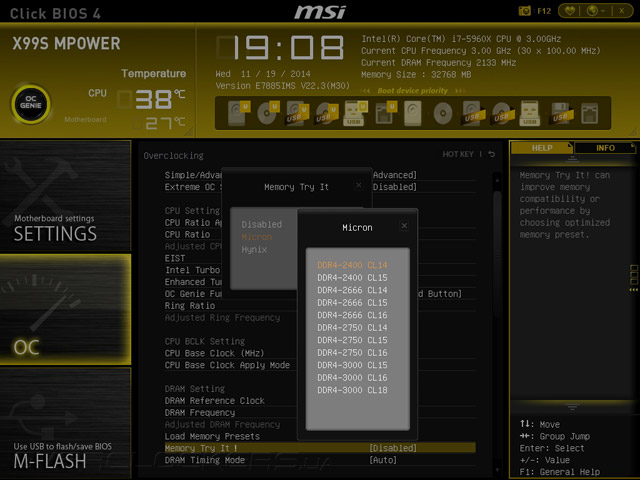

Для автоматического разгона подсистемы ОЗУ можно загрузить предустановленные наборы настроек Load Memory Presets, либо задействовать функцию Memory Try It!, эффективность работы которых я оценю при исследовании разгонного потенциала.

MSI X99S MPOWERMSI X99S MPOWER

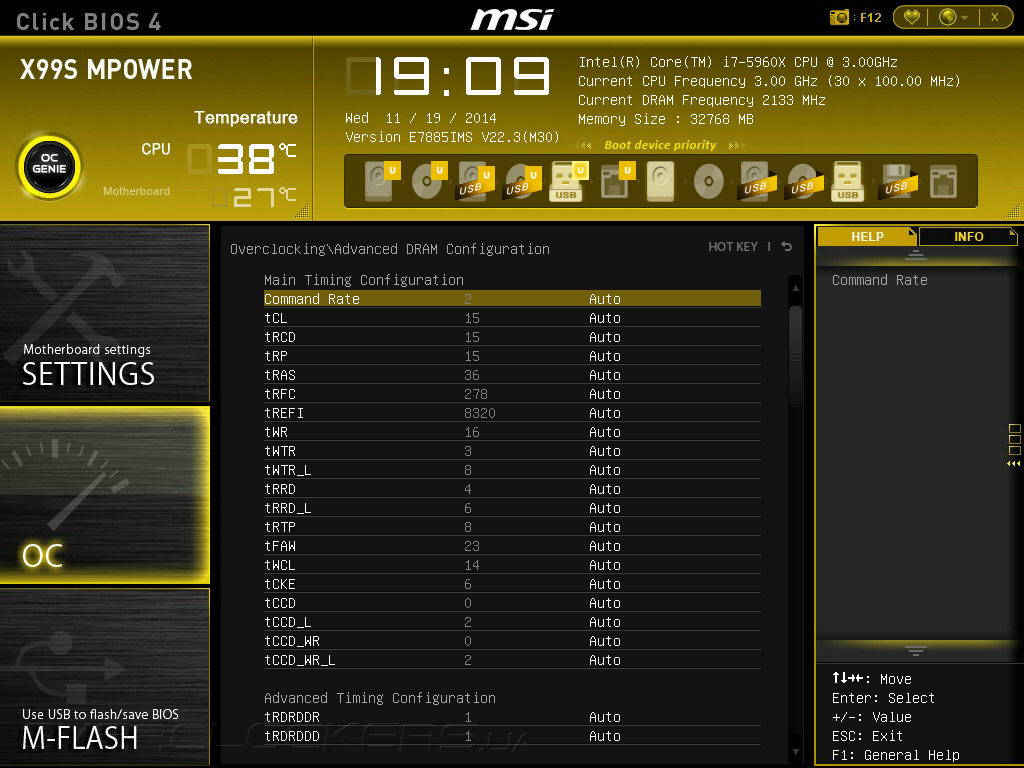

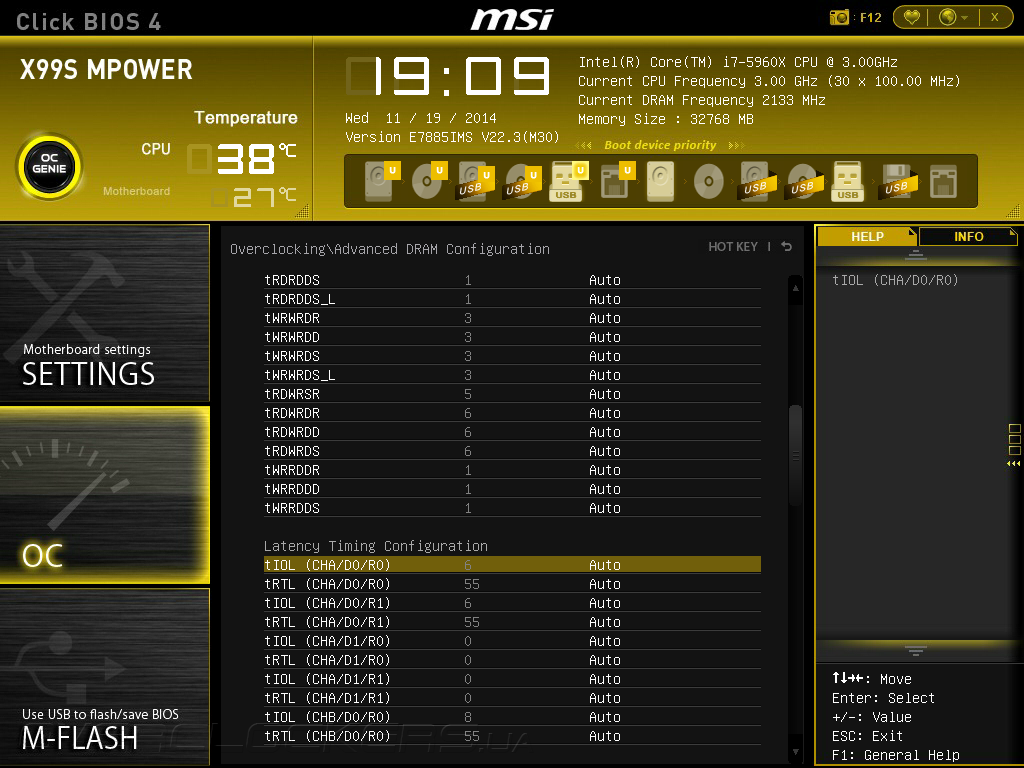

Что касается ручных настроек таймингов и других параметров модулей памяти, то их можно встретить в подменю Advanced DRAM Configuration.

MSI X99S MPOWER
MSI X99S MPOWER
[33]

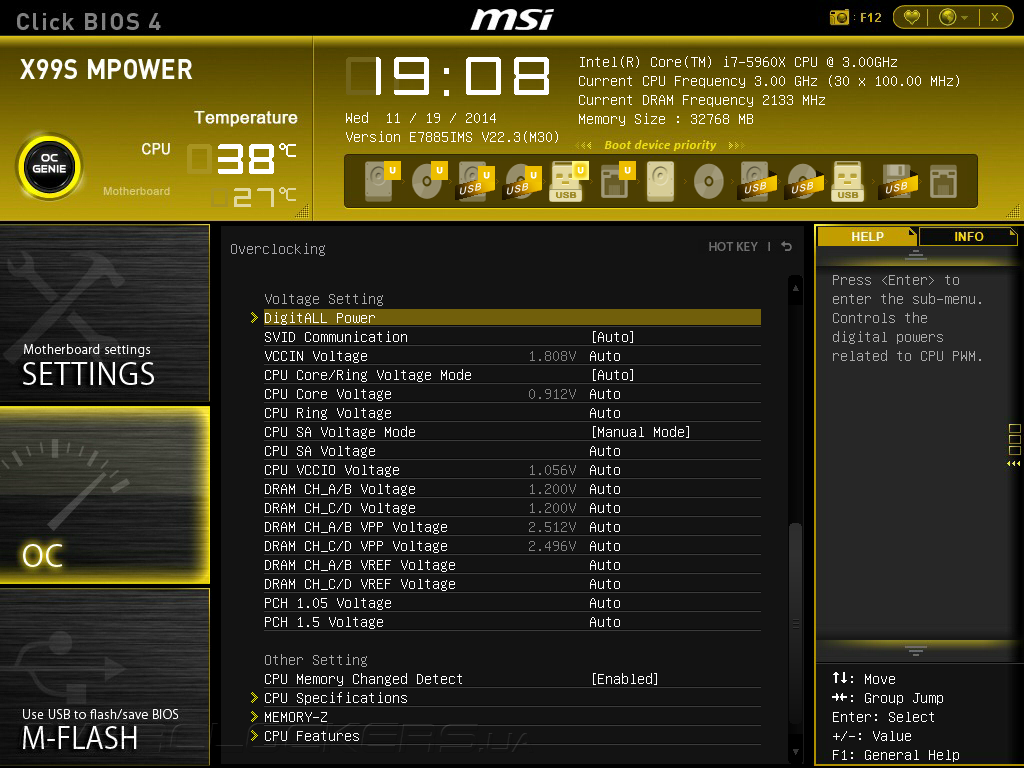

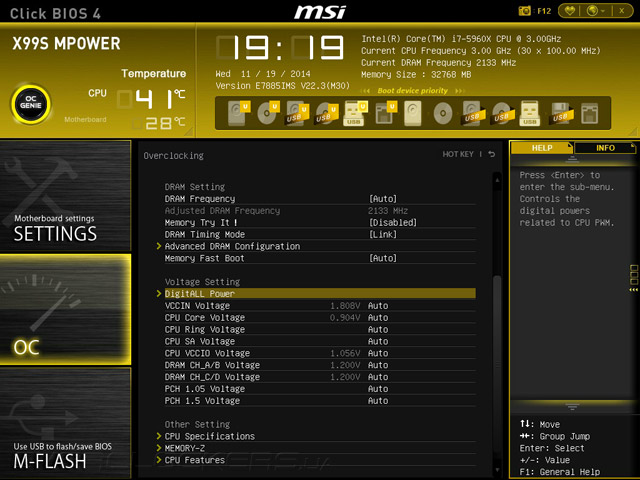

Как и подобает модели, предназначенной для работы в условиях разгона, прошивка X99S MPOWER располагает богатыми возможностями по управлению электропитанием на центральном процессоре, модулях ОЗУ и всех основных узлах материнской платы.

MSI X99S MPOWER

Перечень напряжений, их диапазоны и шаг регулировки приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Voltage 1,2–3,01 0,001
CPU Core Voltage 0,8–2,1 0,001
CPU Core Voltage Offset –0,99…+0,99 0,001
CPU Ring Voltage 0,8–2,1 0,001
CPU Ring Voltage Offset –0,99…+0,99 0,001
CPU SA Voltage 0,8–1,85 0,001
CPU SA Voltage Offset –0,99…+0,99 0,001
CPU VCCIO Voltage 0,7–2,3 0,01
DRAM CH_A/B Voltage 0,6–2,8 0,01
DRAM CH_C/D Voltage 0,6–2,8 0,01
DRAM CH_A/B VPP Voltage 1,24–3,77 0,01
DRAM CH_C/D VPP Voltage 1,24–3,77 0,01
DRAM CH_A/B VPP Voltage 0,12–1,235 0,005
DRAM CH_C/D VPP Voltage 0,12–1,235 0,005
PCH 1,05 Voltage 0,7–2,32 0,01
PCH 1,5 Voltage 0,8–2,3 0,01

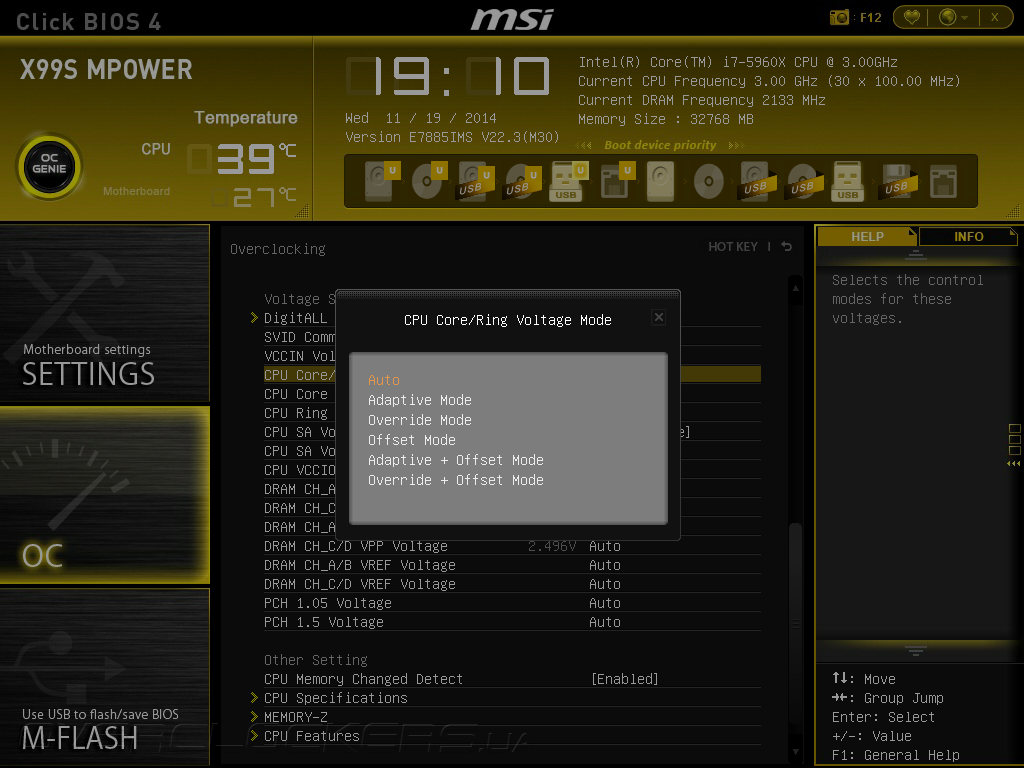

Для CPU Core Voltage и CPU Ring Voltage предусмотрены несколько режимов управления: Override, при котором нужная величина задается в явном виде, Offset, где указывается прирост к штатному значению, и Adaptive, сочетающий возможности первых двух, а также их комбинации. Замечу, что гарантированная работоспособность технологий энергосбережения в разгоне сохраняется лишь при использовании режима Offset.

MSI X99S MPOWER

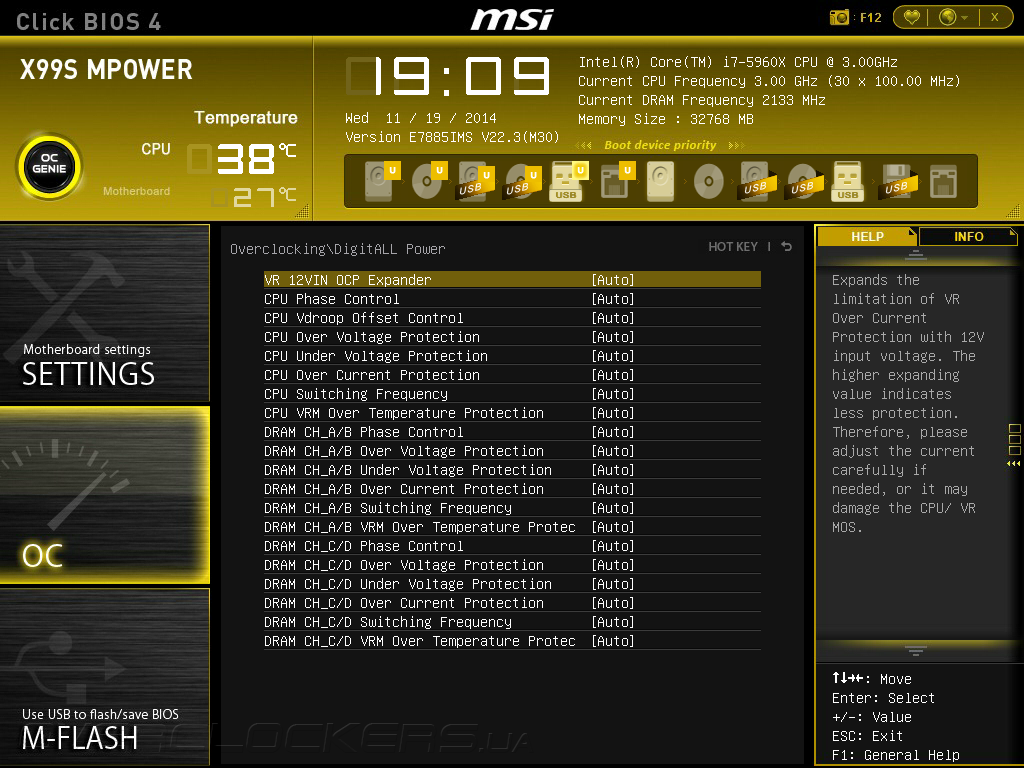

Вкладка DigitALL Power отвечает за настройку цифровых преобразователей, которые формируют напряжения для процессора и модулей ОЗУ. Именно здесь задается работа функции Vdroop Offset Control, ответственной за компенсацию падения напряжения, регулируется работа Phase Control, которая отключает часть фаз VRM при отсутствии нагрузки, а также определяются пределы срабатывания защит от перенапряжения, превышения тока и температуры.

MSI X99S MPOWER

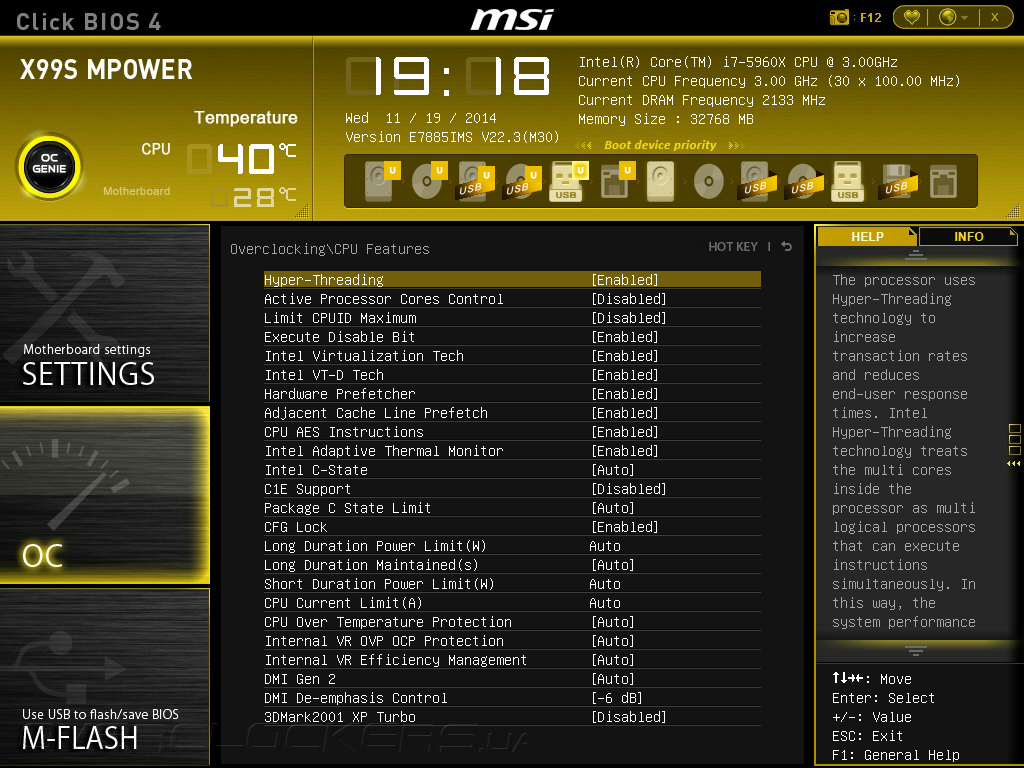

Наконец, в подменю CPU Features находится управление такими специфическими функциями центрального процессора, как, например, Hyper Threading или аппаратная виртуализация. Здесь же устанавливаются параметры работы технологий энергосбережения, задаются лимиты потребляемой мощности и тонкие настройки встроенного регулятора напряжения.

MSI X99S MPOWER

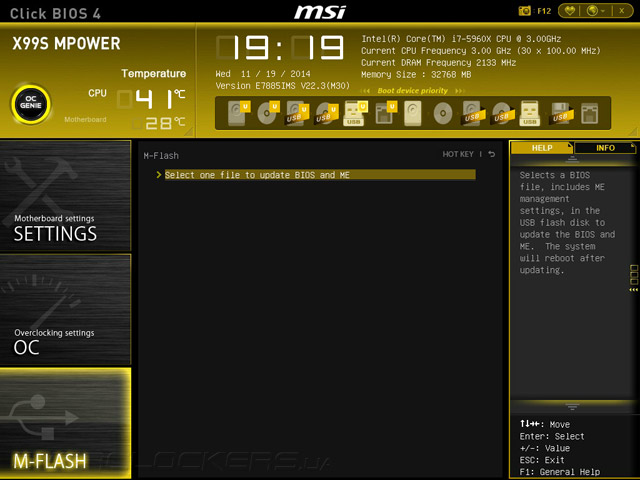

Для обновления управляющего микрокода служит подпрограмма M-Flash, а за хранение восьми профилей с настройками прошивки отвечает вкладка OC Profile.

MSI X99S MPOWERMSI X99S MPOWER

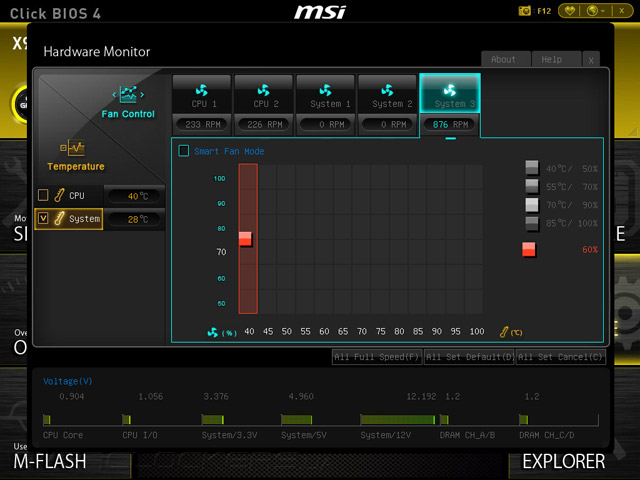

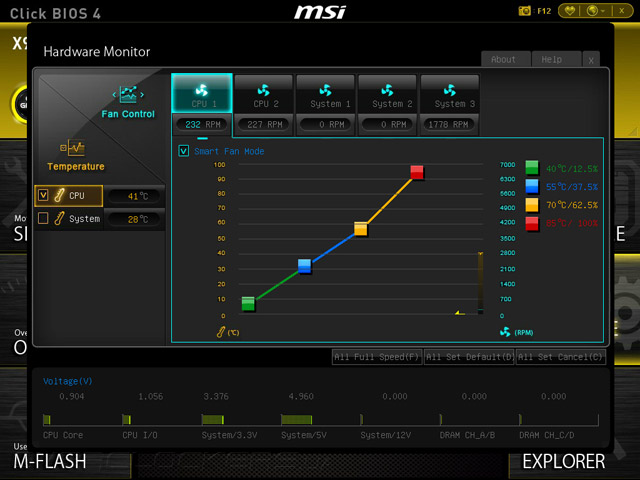

Вывода параметров аппаратного мониторинга и управление вентиляторами сосредоточены в разделе Hardware Monitor, где отображаются показания двух температурных и пяти тахометрических сенсоров, а также значения напряжений на центральном процессоре, модулях ОЗУ и основных шинах питания. Следует отметить, что как для оверклокерского продукта прошивке MSI X99S MPOWER не хватает мониторинга температуры VRM, зато, функция управления скоростью вращения «карлсонов» реализована образцово удобно. Для крыльчаток охладителей, поддерживающих четырехконтактное подключение, алгоритм работы можно настроить в зависимости от показаний температурных сенсоров, а для вентиляторов, не имеющих поддержки ШИМ, доступен режим ручного управления.

MSI X99S MPOWERMSI X99S MPOWER

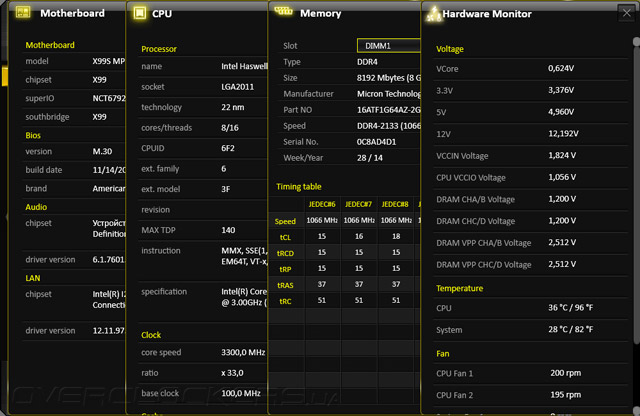

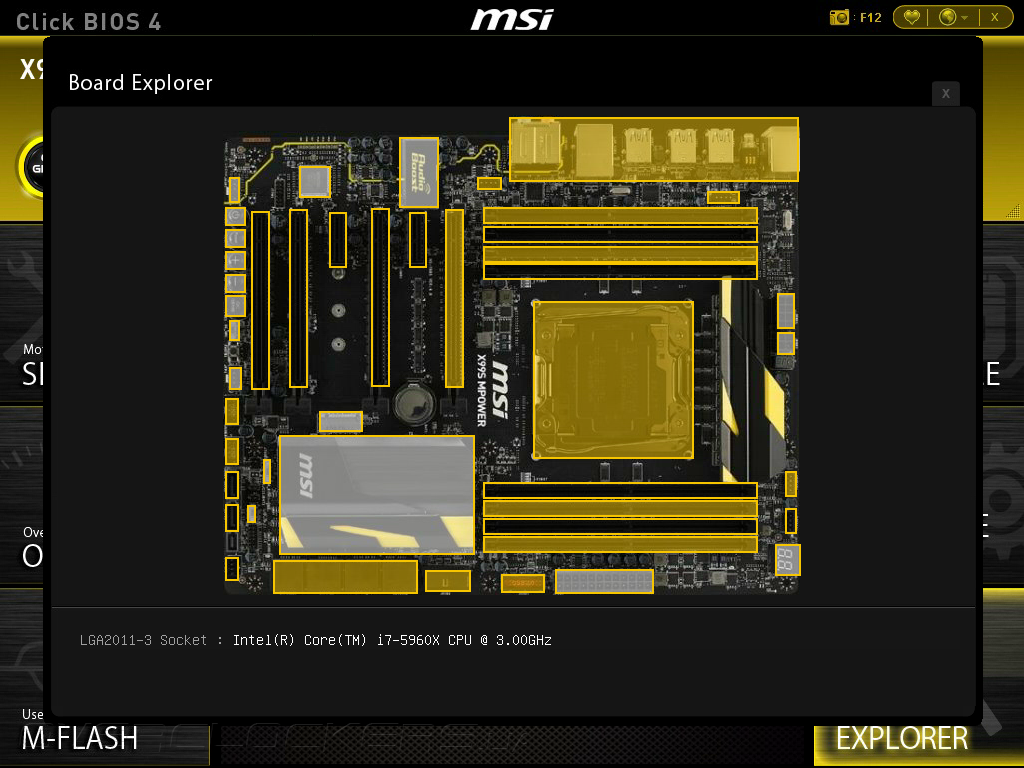

Помимо того, в UEFI Setup новинки встроена утилита Board Explorer, которая служит для получения подробных сведений об установленных компонентах и режимах их работы, а также подключенных дисковых и периферийных устройствах.

MSI X99S MPOWER


Комплектное ПО

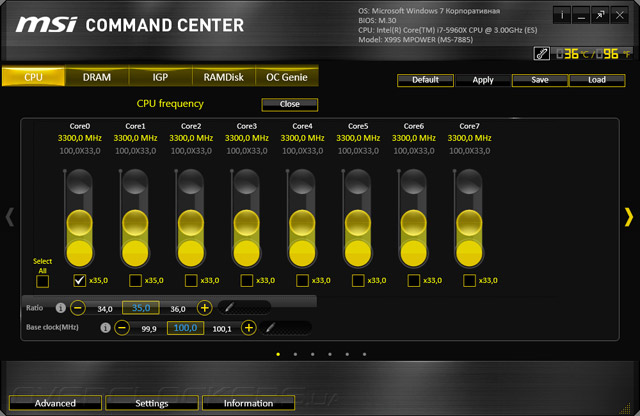

Набор программного обеспечения, которым комплектуется материнская плата X99S MPOWER, имеет свою специфику, которая связана с ориентацией продукта на любителей оверклокинга. В первую очередь, следует отметить мощный и функциональный программный продукт MSI Command Center, предназначенный для управления быстродействием, аппаратного мониторинга, регулировок скоростей вращения вентиляторов и много другого. Верхнюю часть окна занимает информационная панель, на которую выводятся сведения об установленном процессоре и модулях ОЗУ, версии операционной системы и UEFI Setup, а также текущая температура вычислительных ядер. Вкладка CPU служит для регулировки базовой частоты и множителя вычислительных ядер, а также управления двумя вентиляторами процессорного кулера и установки Vcore.

MSI X99S MPOWERMSI X99S MPOWER

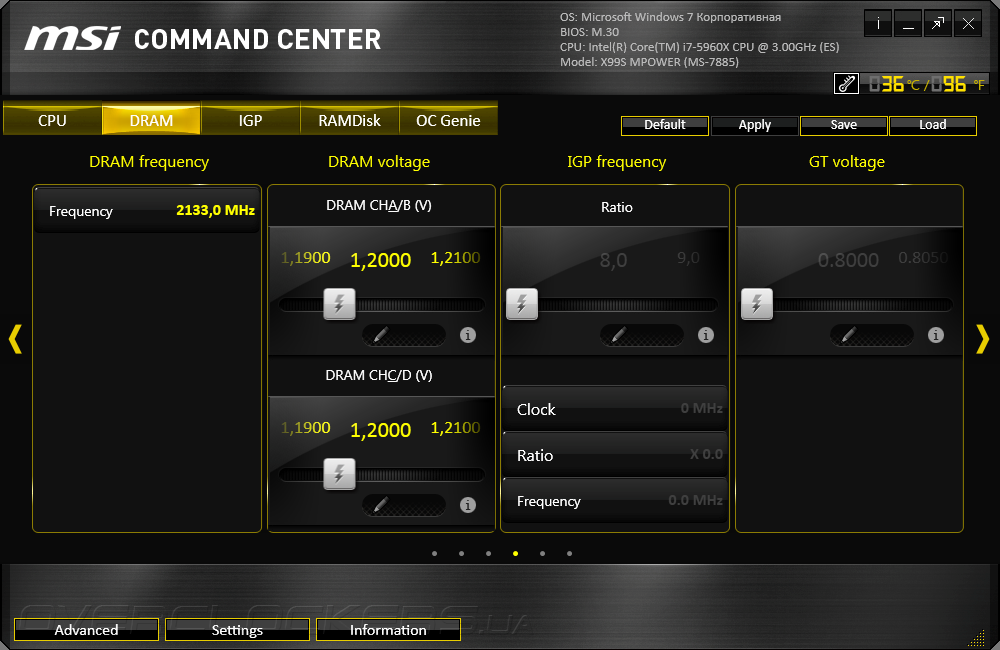

На вкладке DRAM задается напряжение для двух пар каналов ОЗУ, а вот подраздел IGP остался в программе вследствие унификации с версиями Command Center для платформы LGA1150.

MSI X99S MPOWER

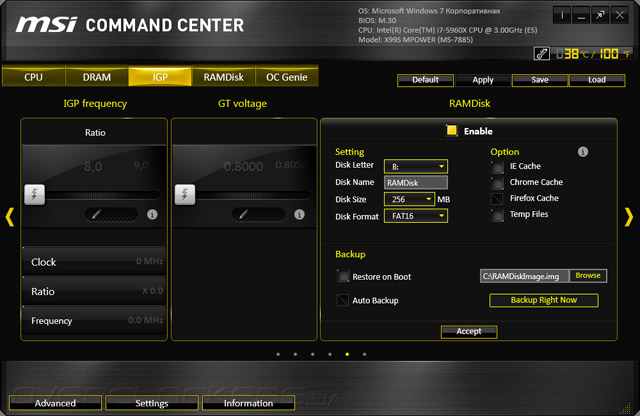

При наличии достаточного количества ОЗУ пользователи могут создать в области оперативной памяти сверхскоростной виртуальный логический диск с помощью функции RAMDisk, а при необходимости включения функции автоматического разгона — воспользоваться вкладкой OC Genie.

MSI X99S MPOWERMSI X99S MPOWER

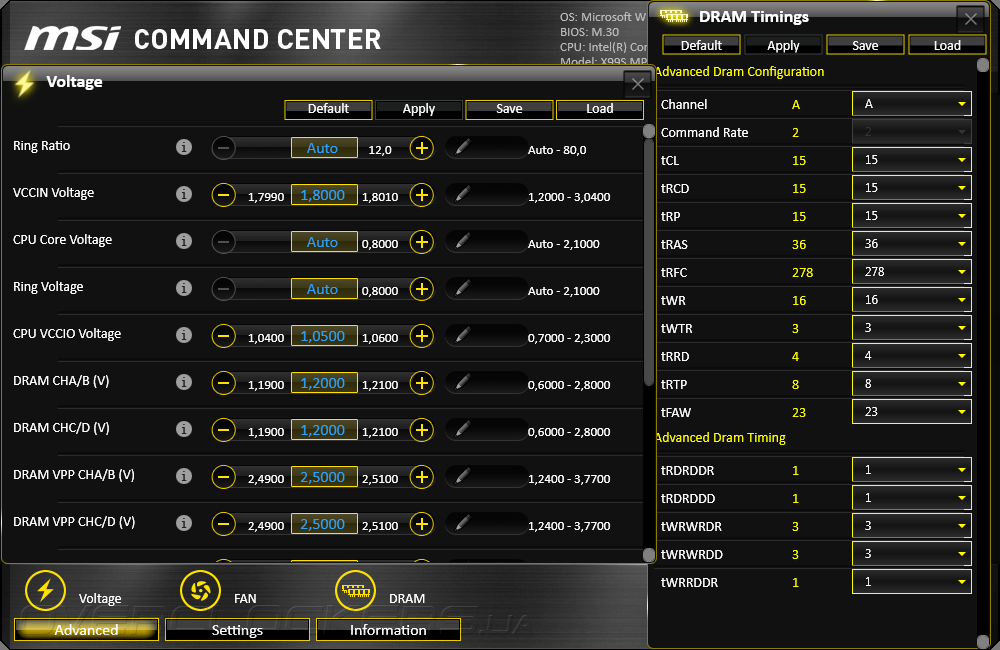

C помощью Command Center можно управлять напряжениями на всех основных узлах материнской платы и регулировать тайминги ОЗУ.

MSI X99S MPOWER

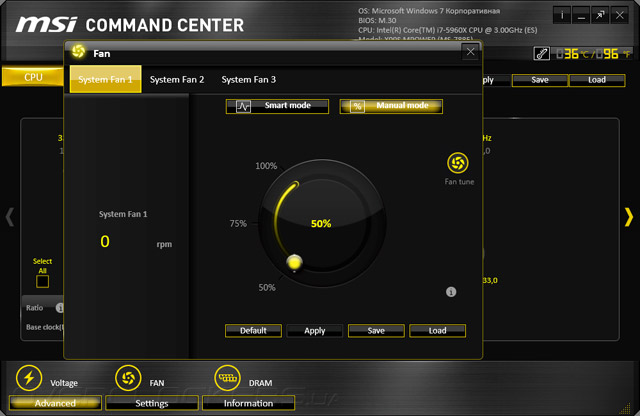

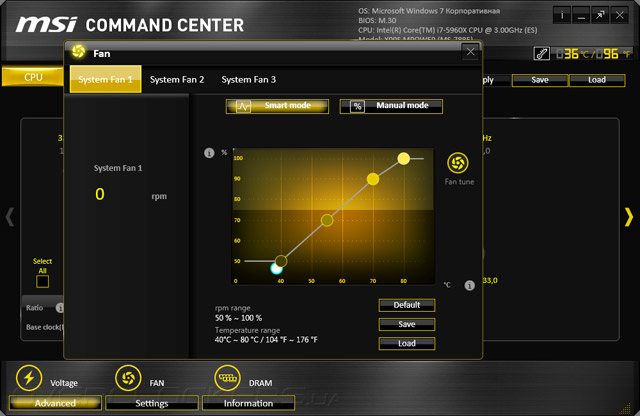

Подпрограмма Fan служит для задания скоростей вращения трех корпусных вентиляторов, для которых можно выбрать автоматический режим работы, либо указать частоту вращения вручную.

MSI X99S MPOWERMSI X99S MPOWER

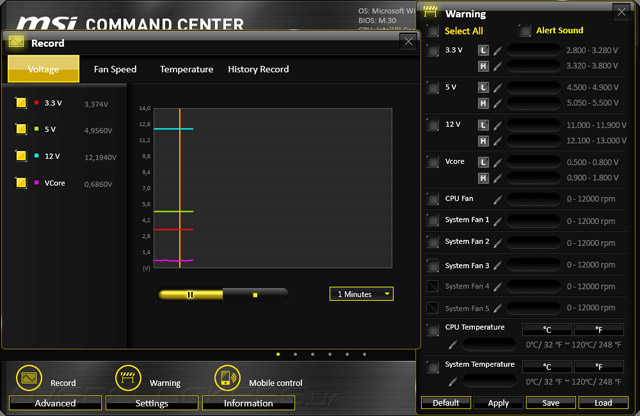

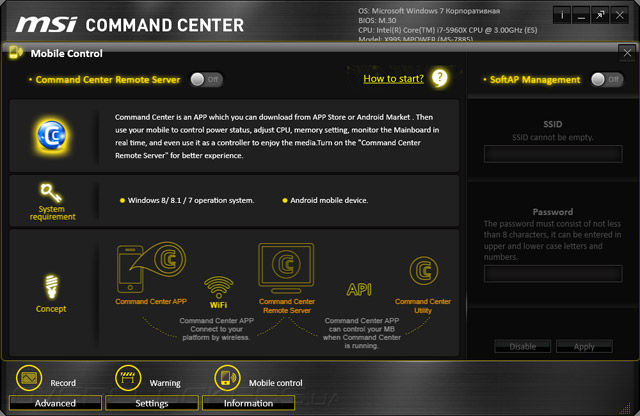

Среди возможностей MSI Command Center значится контроль показаний системного мониторинга в режиме реального времени, настройка порога срабатывания сигнализации, а также уникальная функция Mobile Control, которая позволяет управлять мультимедийными возможностями операционной системы и функциями разгона материнской платы с мобильных устройств, на которые установлена специальное приложение.

MSI X99S MPOWERMSI X99S MPOWER

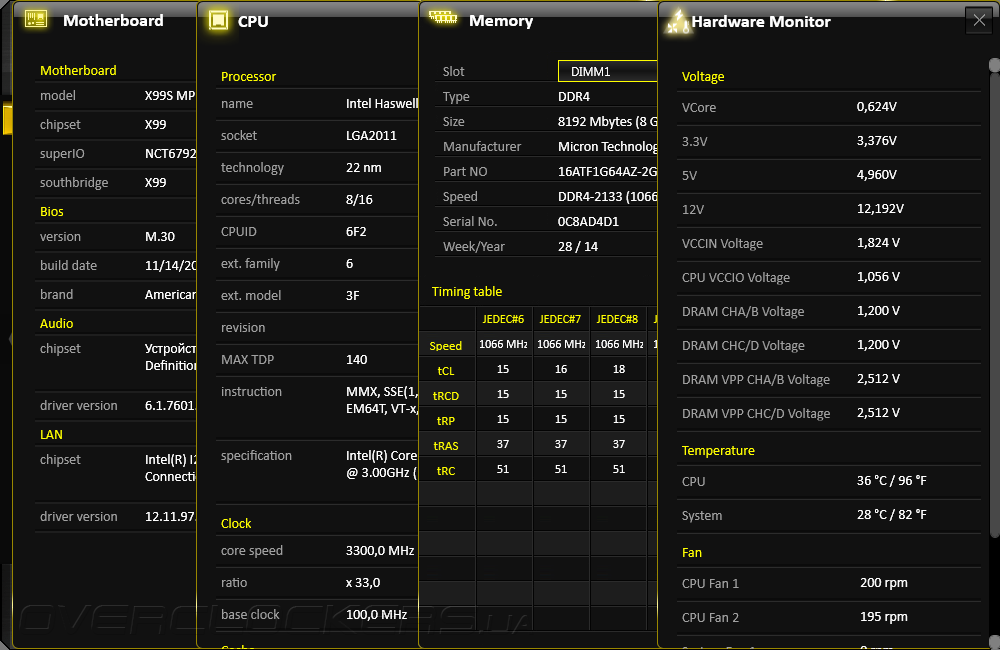

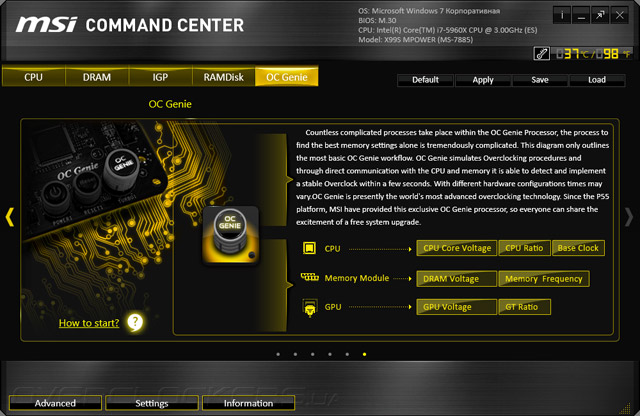

Наконец, в состав программы входят информационные модули, предназначенные для отображения подробных сведений о системной плате, процессор, модулях ОЗУ и текущих показаниях аппаратного мониторинга.

MSI X99S MPOWER

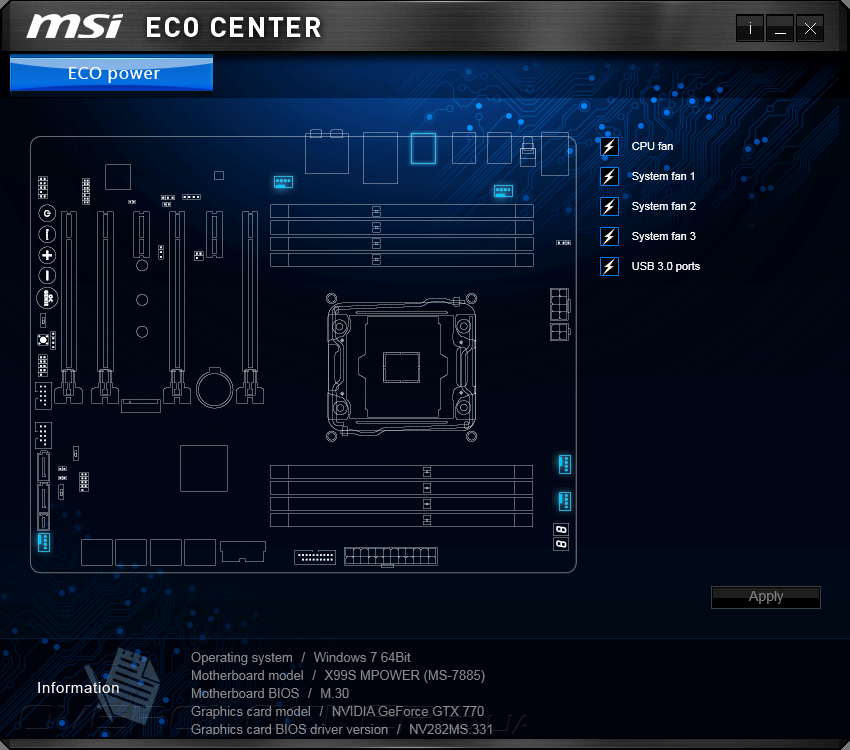

Для управления дополнительными функциями энергосбережения материнской платы служит отдельная программа ECO Center, c помощью которой можно отключить неиспользуемые порты и дополнительные контроллеры, повысив тем самым энергоэффективность системного блока.

MSI X99S MPOWER

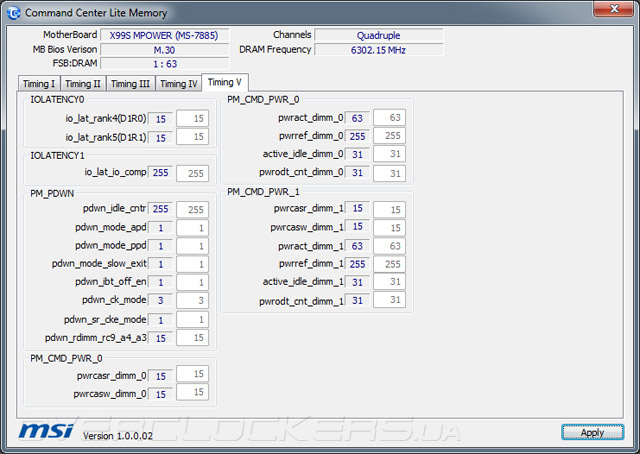

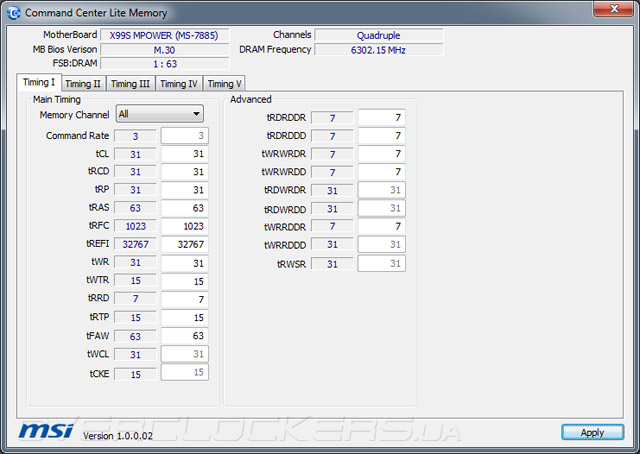

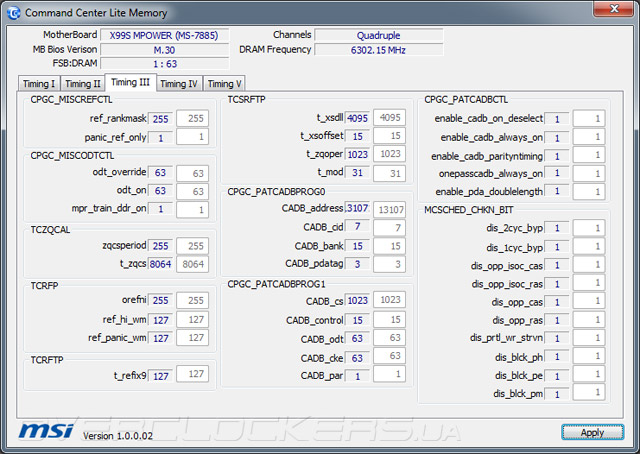

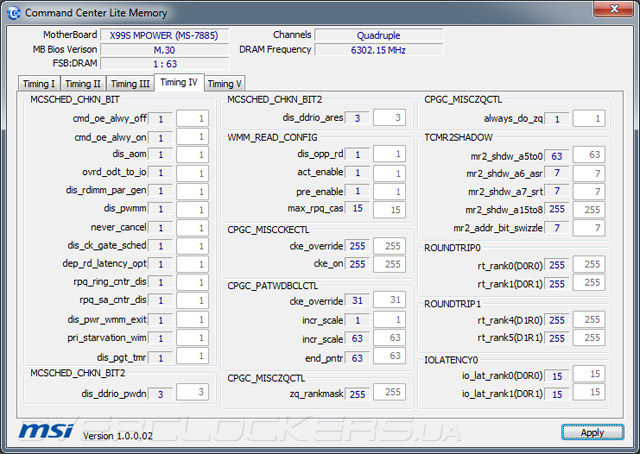

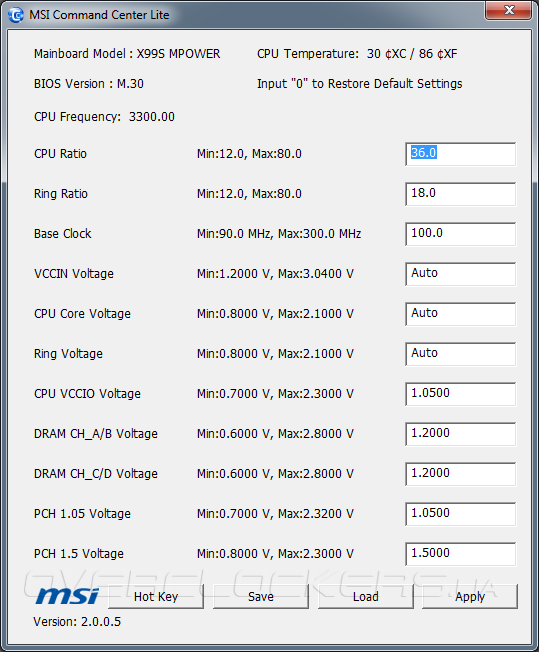

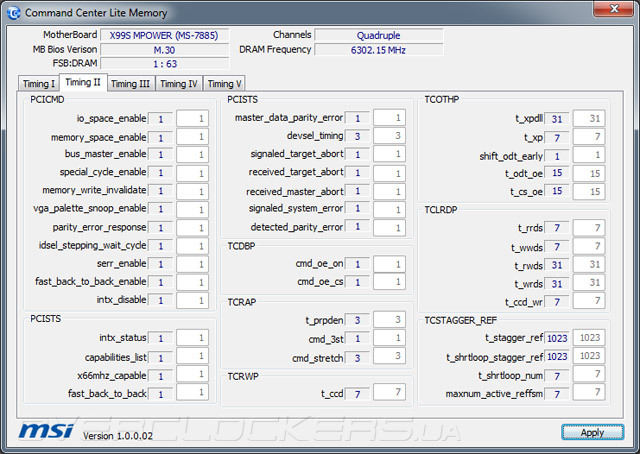

Наконец, вместе с MSI X99S MPOWER поставляется пара утилит, которые из-за своего дизайна и набора возможностей вряд ли заинтересуют рядовых пользователей, но могут быть полезными для энтузиастов разгона. Речь идет о программах Command Center Lite и Command Center Lite Memory, первая из которых предназначена для настройки базовых параметров разгона, таких как регулировка BCLK, множителя вычислительных ядер и основных напряжений, а вторая подпрограмма, как следует из названия, позволяет управлять параметрами подсистемы ОЗУ.

MSI X99S MPOWER

К сожалению, качество работы текущей версии Command Center Lite Memory оставляет желать лучшего, программа некорректно определяет частоту и задержки модулей памяти, а параметры на вкладках со второй по пятую не поддаются регулировке, из-за чего пользоваться её невозможно. И, конечно, огорчает невозможность регулировки тактовой частоты подсистемы ОЗУ.

MSI X99S MPOWERMSI X99S MPOWERMSI X99S MPOWERMSI X99S MPOWERMSI X99S MPOWER

Тестовый стенд

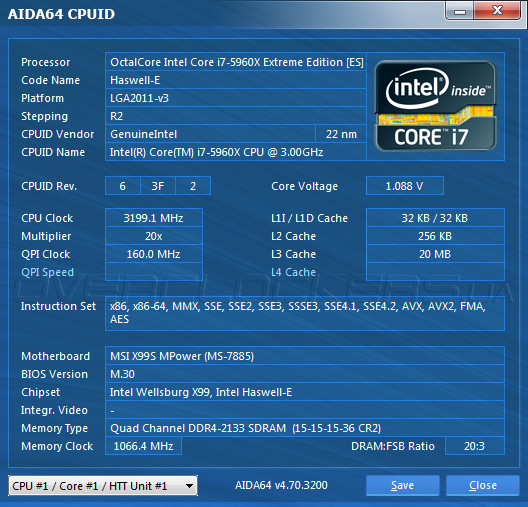

Измерение быстродействия и оценка запаса прочности материнской платы MSI X99S MPOWER проводилось в составе тестового стенда такой конфигурации:
  • процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
В UEFI Setup параметры, отвечающее за работу процессорных функций энергосбережения и технологии Intel Turbo Boost, устанавливалась в значения по умолчанию, подсистема ОЗУ функционировала на частоте 2133 МГц с задержками 15-15-15-35-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Во время тестирования производительности конкуренцию MSI X99S MPOWER составили материнские платы ASUS Rampage V Extreme, X99-Deluxe, Gigabyte GA-X99-SOC Force и MSI X99S Gaming 7. Конкурсантки работали под управлением таких версий прошивок:
  • MSI X99S MPOWER (UEFI Setup 22.3 от 14.11.2014);
  • ASUS Rampage V Extreme (UEFI Setup 0802 от 16.10.2014);
  • ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
  • Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
  • MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014).
Для измерения продуктивности использовалось следующее программное обеспечение ПО:
  • AIDA64 4.70.3226 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (2.0.228);
  • Futuremark 3DMark (1.2.362);
  • Batman: Arkham City;
  • Total War: Rome II.
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение.


Разгонный потенциал

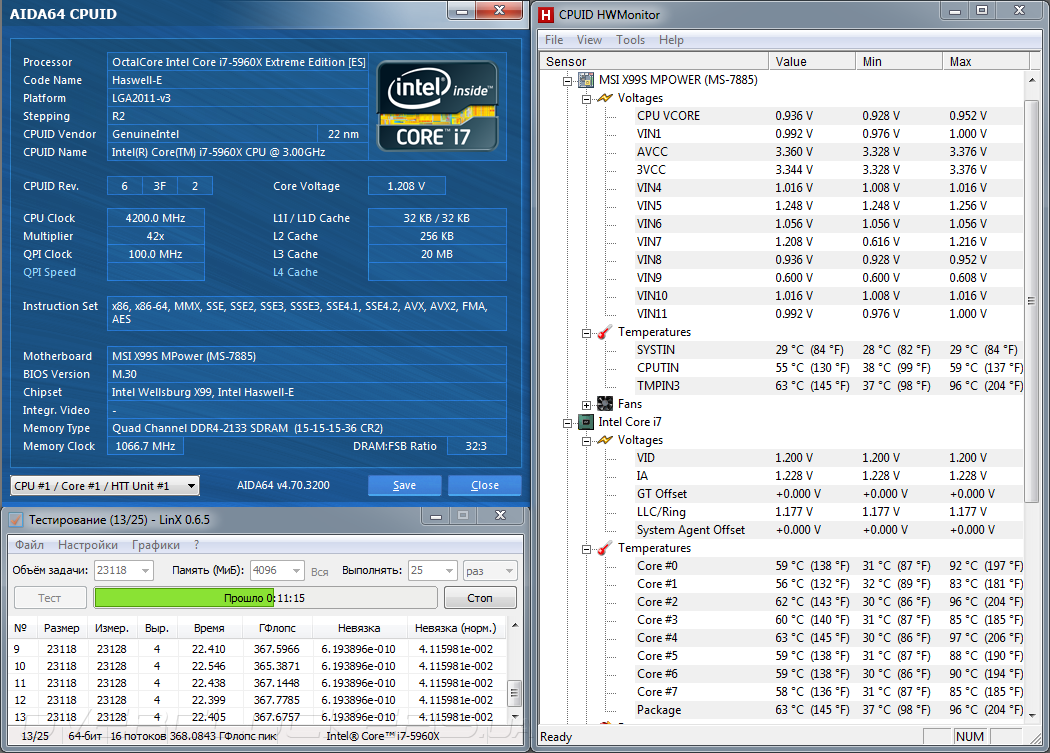

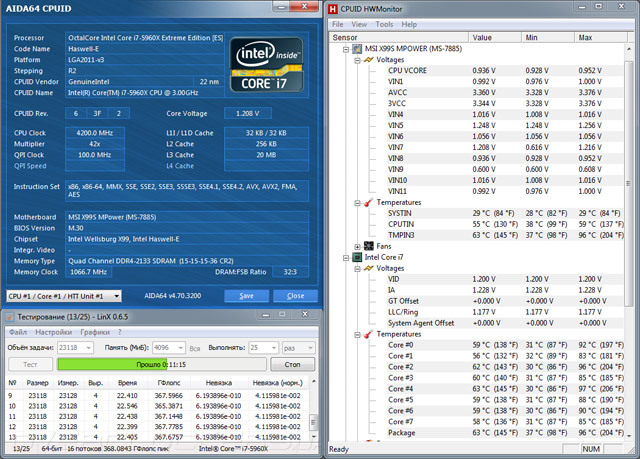

При исследовании разгонного потенциала MSI X99S MPOWER проявила себя с самой лучшей стороны. Тестовый процессор Intel Core-i7 5960X стабильно заработал на частоте 4200 МГц при повышении Vcore до 1,2 В, тогда как кольцевая шина функционировала в режиме 3500 МГц с напряжением 1,15 В. VCCIN фиксировалось на уровне 1,8 В, а функция Vdroop Offset Control принимала значение 87,5%. В таком режиме система проходила испытание в стресс-тесте LinX 0.6.5, который разогрел процессорные ядра до 97° С. По наблюдениям режим пропуска тактов для нашего Haswell-E включался по достижению 98° С, так что частотный потенциал CPU с применением воздушного охлаждения оказался полностью исчерпан. Следует отметить, что штатная система охлаждения отлично справилась с отводом тепла от силовых элементов VRM, во всяком случае, никаких признаков перегрева отмечено не было.

MSI X99S MPOWER

Проверка возможностей прошивки по автоматическому управлению напряжением на вычислительных ядрах показала, что при разгоне процессора до 3900 МГц включительно Vcore увеличилось до 1,144 В, а при дальнейшем форсировании частоты до 4000 МГц напряжение возросло до 1,19 В. При этом технологии энергосбережения полностью сохранили свою работоспособность, так что такой метод разгона является не только вполне безопасным, но и совершенно энергоэффективным.

MSI X99S MPOWERMSI X99S MPOWER

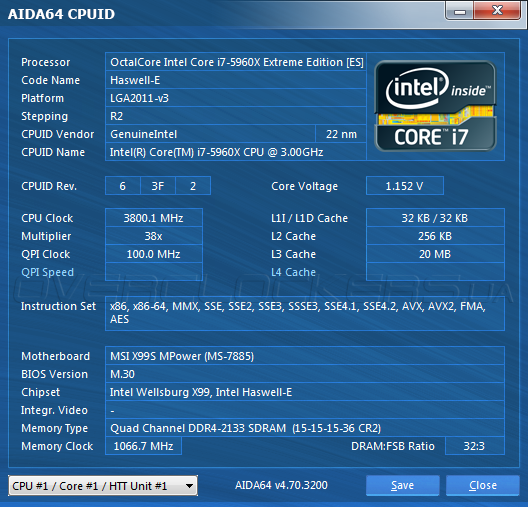

Что касается функции автоматического оверклокинга OC Genie, то MSI X99S MPOWER предлагает два режима повышенного быстродействия, которые выбираются с помощью механического микропереключателя, либо с помощью соответствующей опции в UEFI Setup. В режиме Gear 1 разгон CPU составил 3700 МГц при напряжении 1,064–1,10 В, а при выборе второго профиля — Gear 2 — центральный процессор работал на частоте 3800–3900 МГц в зависимости от загрузки, тогда как Vcore не превысило 1,15 В.

MSI X99S MPOWERMSI X99S MPOWER

В части повышения базовой частоты новинка продемонстрировала средний результат в 160 МГц. Впрочем, не стоит забывать, что все Haswell-E обладают разблокированными коэффициентами умножения, так что для хорошего оверклокинга достижение высокого значения BCLK вовсе не обязательно.

MSI X99S MPOWER

А вот чем «материнка» удивила, так это разгоном подсистемы ОЗУ с помощью функции Load Memory Presets. После загрузки самого агрессивного из предустановленных профилей удалось добиться устойчивой работы оперативной памяти на частоте 3000 МГц с таймингами 15-15-15-36-1Т. В это время на системный агент процессора подавалось 1,25 В, а напряжение на модулях повышалось до 1,45 В, поэтому, длительная эксплуатация ОЗУ в таком режиме может привести к снижению рабочего ресурса комплектующих.

MSI X99S MPOWER


Тестирование аудиоподсистемы

Для оценки качества исполнения звуковой подсистемы материнской платы MSI X99S MPOWER применялась программа RightMark Audio Analizer версии 6.4.0. Во время тестов линейный вход внешней звуковой карты ASUS Xonar U7 соединялся с линейным аудиовыходом системной платы, измерения проводились при частоте дискретизации 44,1 кГц и разрядности сигнала 16 бит, а также в режиме 48 кГц/24 бит. Результаты тестирования новинки были сопоставлены с характеристиками аудиортактов системных плат ASUS Rampage V Extreme и MSI X99S Gaming 7.

  MSI X99S MPOWER (ALC1150) 44,1 КГц/16 бит MSI X99S MPOWER (ALC1150) 48 КГц/24 бит ASUS Rampage V Extreme (ALC1150) 44,1 КГц/16 бит ASUS Rampage V Extreme (ALC1150) 48 КГц/24 бит MSI X99S Gaming 7 (ALC1150) 44,1 КГц/16 бит MSI X99S Gaming 7 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,21, +0,01 Очень хорошо +0,19, +0,13 Отлично +0,02, –0,02 Отлично +0,17, +0,10 Отлично +0,26, +0,10 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –85,2 Хорошо –86,8 Хорошо –93,6 Очень хорошо –95,9 Отлично –85,2 Хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 84,8 Хорошо 87 Хорошо 89,8 Хорошо 96,1 Отлично 85,7 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0062 Очень хорошо 0,0071 Очень хорошо 0,0055 Очень хорошо 0,005 Очень хорошо 0,0079 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –77,7 Средне –77,8 Средне –78,9 Средне –80,4 Хорошо –77,0 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,016 Очень хорошо 0,014 Очень хорошо 0,011 Очень хорошо 0,011 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –78,4 Очень хорошо –79,0 Очень хорошо –80,8 Очень хорошо –87,7 Отлично –77,7 Очень хорошо –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,018 Очень хорошо 0,017 Очень хорошо 0,022 Очень хорошо 0,014 Очень хорошо 0,022 Хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Отлично   Очень хорошо   Очень хорошо

Характеристики встроенной в MSI X99S MPOWER звуковой карты выглядят достойно как в сравнении с продуктом ASUS, так и на фоне игровой модели MSI. Что касается качества воспроизведения новинки, то его можно охарактеризовать как очень хорошее. Конечно, до полноценных дискретных адаптеров аудиоподсистеме все-таки далеко, тогда как среди интегрированных решений звуковой тракт новинки демонстрирует очень неплохое звучание.


Результаты тестирования

MSI X99S MPOWER

MSI X99S MPOWER

MSI X99S MPOWER

MSI X99S MPOWER

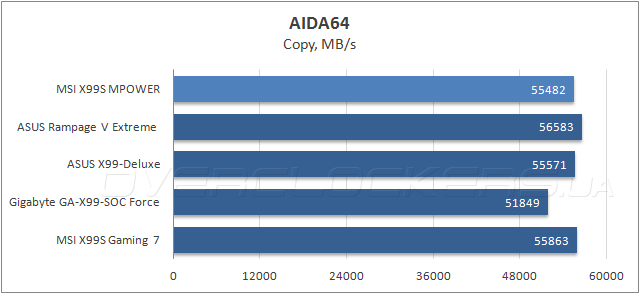

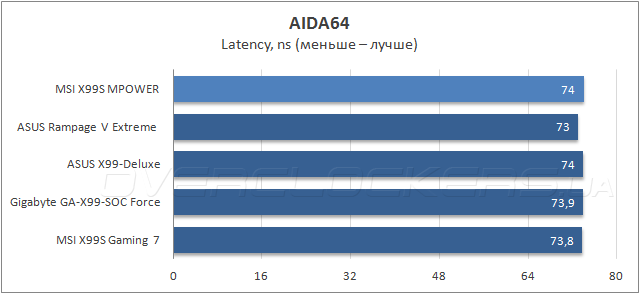

При оценке пропускной способности ОЗУ MSI X99S MPOWER получила близкие к максимальным показатели быстродействия во всех сценариях, кроме подтеста измерения латентности, в котором новинка разделила последнее место с ASUS X99-Deluxe.

MSI X99S MPOWER

MSI X99S MPOWER

MSI X99S MPOWER

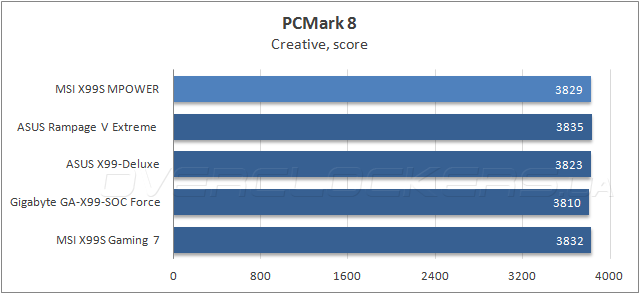

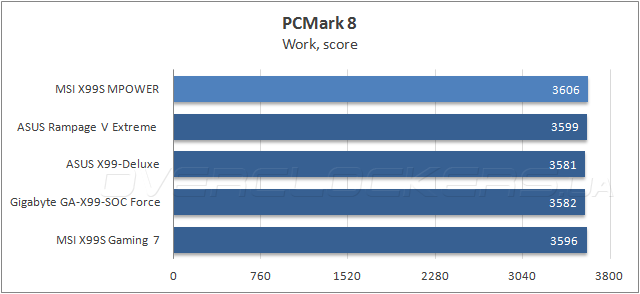

В комплексном тестовом пакете Futuremark PCMark 8, который измеряет быстродействие стендов при выполнении типичных повседневных задач, системная плата MSI выступила уверенно, показав продуктивность на уровне лучших моделей для платформы LGA2011-3.

MSI X99S MPOWER

MSI X99S MPOWER

MSI X99S MPOWER

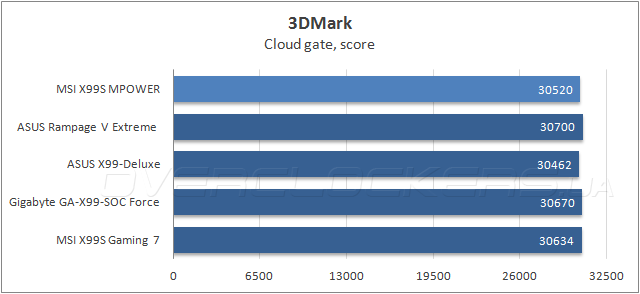

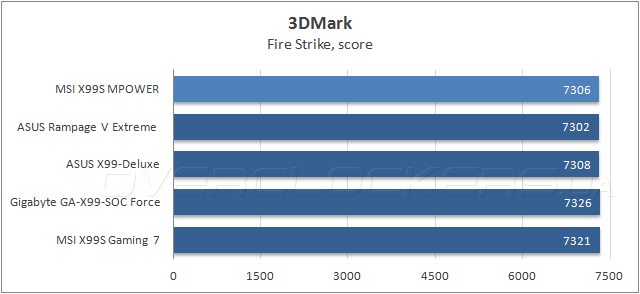

Что касается тестов в графическом бенчмарке 3DMark, то новинка опередила соперниц в подтесте Sky Diver, но несколько отстала в двух других сценариях. Впрочем, проигрыш легко укладывается в погрешность измерения, так что волноваться не стоит!

MSI X99S MPOWER

MSI X99S MPOWER

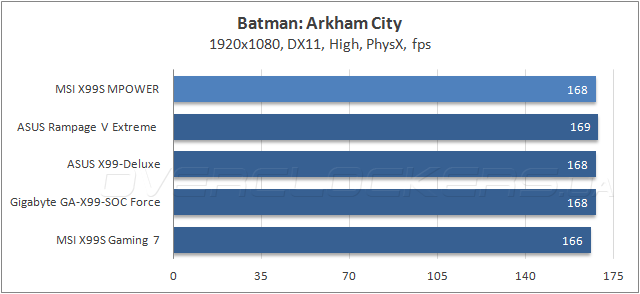

В реальных игровых приложениях раскрылся весь потенциал MSI X99S MPOWER. В шутере Batman: Arkham City героиня сегодняшнего обзора оказалась в лидерах, а в RTS Total War: Rome II новинка показала высший fps.


Энергопотребление

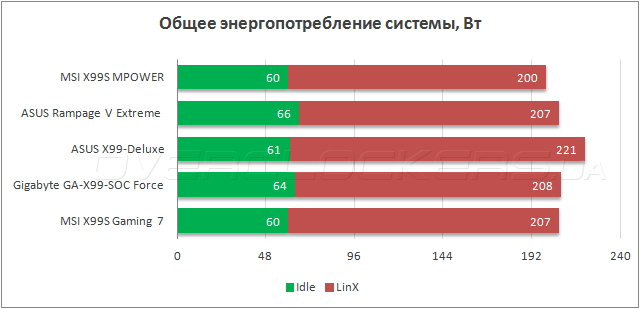

Для измерения уровня энергоэффективности тестовых стендов использовался прибор Basetech Cost Control 3000, который помог в оценке среднего расхода электроэнергии во время простоя, а также максимального энергопотребления при нагрузке в программе LinX 0.6.5.

MSI X99S MPOWER

Честно говоря, результаты измерения потребляемой мощности MSI X99S MPOWER заставляли раз за разом повторять показания прибора. Но нет, это не ошибка! Просто новинка оказалась самой экономичной при нагрузке, а в простое разделила первое место с MSI X99S Gaming 7. Очевидно, дала о себе знать высокая эффективность модуля VRM, а также оптимизация управляющего микрокода.


Выводы

Курс на высокое качество и повышенный запас прочности, выбранный инженерами MSI при проектировании X99S MPOWER, оказался абсолютно верным, в результате чего системная плата показала отличное быстродействие и достойные результаты разгона. Вместе с тем, новинка располагает всеми востребованными возможностями расширения, но в то же время продукт не отягощен избыточной функциональностью, которая неизбежно приводит к повышению розничной стоимости. Оставив необходимый минимум, разработчики не забыли о поддержке всех современных интерфейсов, а также снабдили «материнку» качественной прошивкой и набором отличного ПО, среди которого разочаровала лишь неадекватная работа утилиты Command Center Lite Memory, что, впрочем, вряд ли является критическим замечанием.

Что касается оверклокинга, то при использовании воздушного охлаждения разгон Haswell-E ограничивается возможностями полупроводникового кристалла, но никак не материнской платы. Кроме того, MSI X99S MPOWER удивила в части повышения частоты подсистемы ОЗУ. Опция автоматического разгона Load Memory Presets так хорошо справилась со своими обязанностями, что даже в ручном режиме не удалось добиться лучших результатов. И при всем при этом, новинка предлагается по весьма демократичной цене, на момент публикации обзора стоимость системной платы в украинских интернет магазинах составила менее 300 долларов, что делает покупку героини сегодняшнего обзора совершенно оправданной.

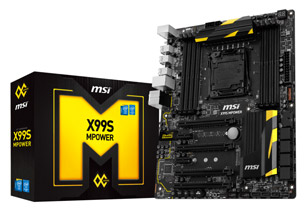

MSI X99S MPOWER Выбор редакции: лучший продукт
