Обзор материнской платы MSI X299 SLI Plus для процессоров Skylake-X и Kaby Lake-X

У компании MSI, помимо широко известных серий игровых системных плат, существуют также и более простые продукты, номинально причисленные к профессиональной серии. X299 SLI Plus — одна из них. Тут нет акцента на дополнительных аппаратных или программных «геймерских» атрибутах, главный упор сделан на техническую оснастку. Попавшая в нашу лабораторию модель оказалась чуть старше самой простой на базе хаба X299. Прежде всего, здесь увеличено число выходов USB третьего поколения.

MSI X299 SLI Plus

Один из самых злободневных вопросов — температура преобразователя питания, о ней поговорим при разгонных мероприятиях, а пока познакомимся с возможностями изделия, основной их набор собран в таблице ниже.

Модель MSI X299 SLI Plus (MS-7A93 VER:1.2)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel X299
Процессорный разъём Socket 2066
Процессоры Core i9, Core i7, Core i5 (Skylake-X, Kaby Lake-X)
Память 8 DIMM DDR4 SDRAM 2133/2400/2667/2800*/2933*/3000*/3200*/3333*/3400*/3466*/3600*/3733*/3800*/3866*/4000*/4133*+(OC),
максимум 128 ГБ (для четырёхядерных моделей — 4 DIMM и максимум 64 ГБ)
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x16+x0, x16+x16+x8) — ЦП с 44 линиями
3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x8+x0, x16+x8+x4) — ЦП с 28 линиями
3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4) — ЦП с 16 линиями
1 x PCI Express 3.0 x16 (x4), 2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре)
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C)
2x ASM3142), 3 х 3.1 Gen1 (3 разъёма на задней панели, ASM1074)
5 х 3.1 Gen1 (1 разъём на задней панели, X299)
8 x 2.0 (4 разъёма на задней панели, X299)
Serial ATA 8 x SATA 6 Гбит/с (X299)
RAID 0, 1, 5, 10 (SATA, X299)
0, 1 (M.2 PCI-E, X299)
Встроенный звук Audio Boost 4:
Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 243
Дополнительные возможности Порт U.2, Thunderbolt header, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), POST-индикатор, кнопки: включения, перезагрузки, сброса настроек CMOS (на задней панели), аварийного восстановления прошивки BIOS Flashback+; колодка для подключения ленты RGB LED, M.2 Shield, поддержка AMD 3-Way CrossFireX и NVIDIA 3-Way SLI
Цена в рознице, $ 278

Упаковка и комплектация

Продукт находится в коробке обычных размеров. Кроме крупного обозначения модели на лицевой стороне нет ничего интересного.

MSI X299 SLI Plus

На обратной стороне есть фото платы, изображение задней панели, таблица с основными характеристиками и коллаж из особенностей технического характера. В соответствии со статусом, нет ни слова о подсветке или о программных дополнениях.

MSI X299 SLI Plus

Ничем примечательным комплект поставки не отличается, назвать его можно стартовым. Здесь есть:

руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);

  • многоязычная инструкция по быстрой установке;
  • памятка по корректной установке модулей памяти;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • двойной жёсткий мостик для организации SLI.
MSI X299 SLI Plus

Внешний вид

На плате предусмотрели немало вспомогательных индикаторов, несколько кнопок и один переключатель для работы с двумя микросхемами CMOS. Габариты соответствуют стандартам ATX, в наличии девять отверстий под корпусные винты.

MSI X299 SLI Plus

Топология печатной платы достаточно сложная, на обратной стороне присутствует немалое число элементов. Радиаторы и декоративные накладки закреплены при помощи винтов.

MSI X299 SLI Plus

Охладитель на PCH составной, нижняя часть является радиатором, а верхняя снабжена тремя световодами для подсветки (аналогичным образом сконструировали и больший радиатор, для нужд стабилизатора питания ЦП).

MSI X299 SLI Plus

Имеется два гнезда M.2, у верхнего посадочного места есть ограничение длины под устанавливаемые устройства, но зато там закреплён радиатор, где теплопроводником выступает довольно массивная термопрокладка.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Также заготовлено восемь гнёзд SATA, два из которых поперечного типа. Ещё распаяли одно гнездо типа U2. Все эти интерфейсы одновременно использовать не получится, поскольку ресурсы чипсета ограничены.

MSI X299 SLI Plus

Для корпусных кабелей USB есть пять колодок: одна симметричная и две традиционные под третье поколение интерфейса и ещё две — для второй его версии.

MSI X299 SLI Plus

Вдоль нижней грани расположены меньшие по габаритам стойки. Отдельно хочется выделить присутствие кнопок для пуска и рестарта системы.

MSI X299 SLI Plus

Под каждой микросхемой с UEFI находится по индикатору, тут же распаяли и переключатель для взаимодействия с ними.

MSI X299 SLI Plus

Немало индикаторов есть в верхней части платы. Главный — для кодов POST. Рядом есть более простой вариант для тех же целей — из четырёх светодиодов, образующий комплекс EZ Debug LED. Пятый, находящийся чуть выше остальных, сигнализирует о типе процессора (Skylake-X или Kaby Lake-X), тем самым указывая на количество доступных гнёзд под оперативную память. В нашем случае он светился красным цветом. Ещё пара светодиодов двухцветного исполнения находится у колодок под охладители. Их роль — индикация типа используемого метода замедления оборотов. Над каждым из слотов под ОЗУ есть белый светодиод, сигнализирующий про наличие модуля. Ещё имеется индикатор активного состояния XMP, ниже основного гнезда питания.

MSI X299 SLI Plus

Три полноформатных слота PCI-E x16 связаны с гнездом ЦП. Экранированные смогут располагать большим числом линий. Схема в первую очередь будет зависеть от типа используемого процессора. Два PCI-E x1 и один не перечисленный длинный слот работают совместно с хабом X299.

MSI X299 SLI Plus

Звуковая подсистема основана на базе старшего кодека от Realtek — ALC1220. Экранирующие конструкции не предусмотрены, есть один вспомогательный ОУ и немалое число специальных конденсаторов.

MSI X299 SLI Plus

В декоративной накладке у задней панели светящихся элементов нет, она не слишком массивная и вряд ли будет мешать размещению систем охлаждения на процессоре.

MSI X299 SLI Plus

Стабилизатор процессорного напряжения базируется на восьмиканальном ШИМ-контроллере International Rectifier IR35201. Однако для CPU Input Voltage используется только четыре «фазы». На обратной стороне можно увидеть четыре удвоителя IR3598. Затем, в каждом из новообразованных каналов, число элементов удвоили, разместив их как с лицевой стороны платы, так и с тыльной. Получилось на каждый из восьми каналов по четыре транзистора, значит всего 32 штуки. Ещё два размещённых под радиатором участвуют в формировании CPU SA Voltage. Модели и производитель не первый год традиционны для продукции от MSI — это PK616BA и PK632BA от Niko Semiconductor. Гнездо для блока питания всего одно — восьмиконтактное, таким образом нетрудно смекнуть — для экстремальных разгонных мероприятий эта плата точно не проектировалась. Для переменной CPU IO Voltage и каждого из четырёх каналов памяти предусмотрено по сборке Texas Instruments CSD87350Q5D.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

На силовых радиаторах теплопроводником выступает прокладка достаточной площади, а на чипсетном используется паста.

MSI X299 SLI Plus

К наполнению задней панели вопросов нет никаких. Для удобства сюда вывели кнопки по сбросу настроек CMOS и другую — для аварийного восстановления прошивки. Возможно, кому-то будет необходима самая современная версия USB (3.1 Gen2) и/или закреплённый на плате беспроводной адаптер, но с такими пожеланиями придётся увеличить бюджет, предусмотренный под системную плату.

MSI X299 SLI Plus

Возможности UEFI

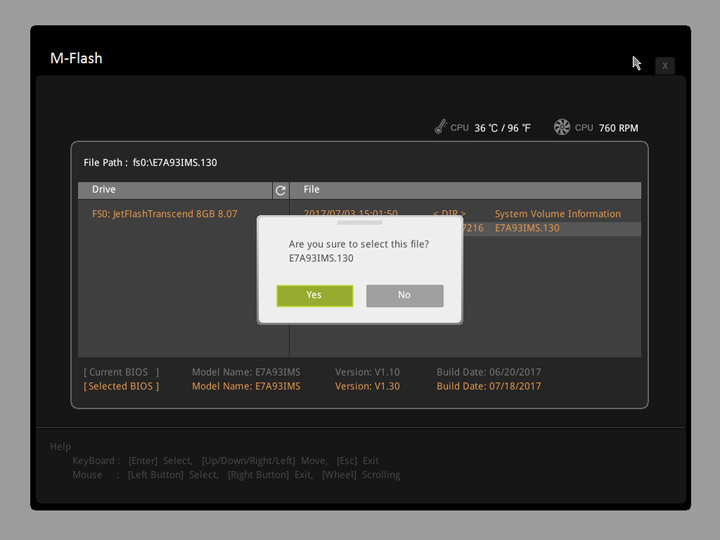

Работа с фирменным механизмом по обновлению микрокода трудностей не принесла. Он называется M-Flash.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

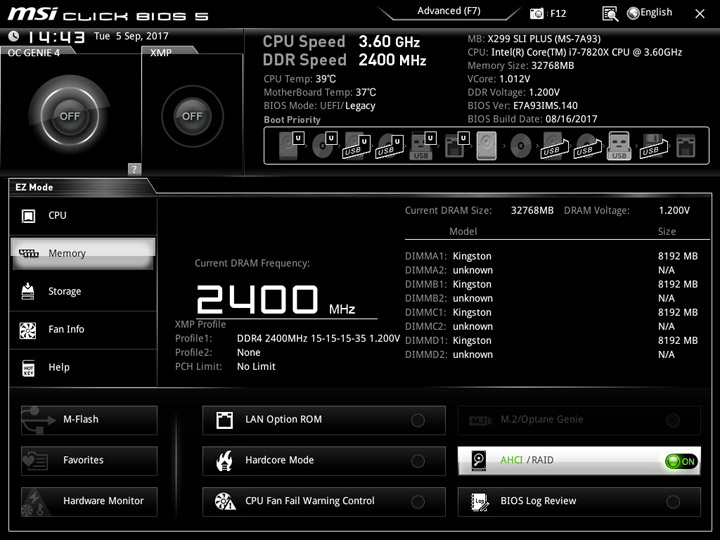

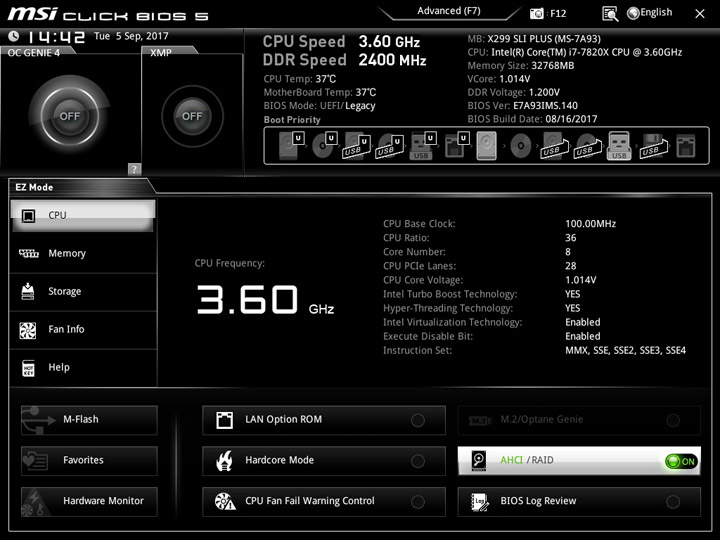

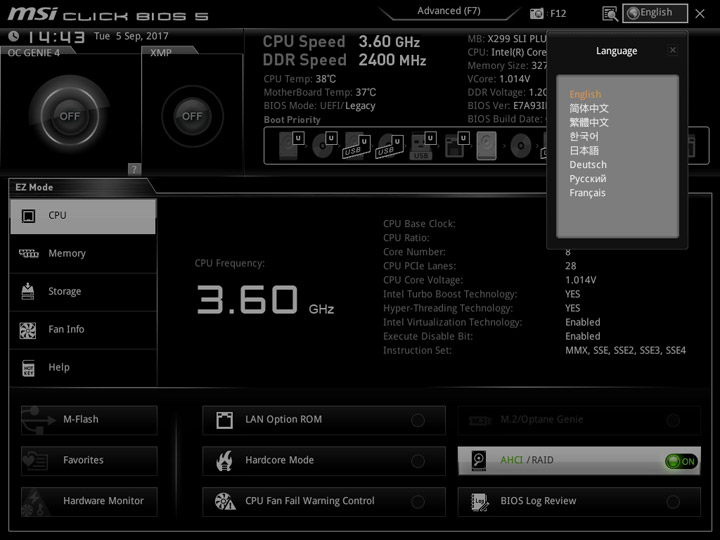

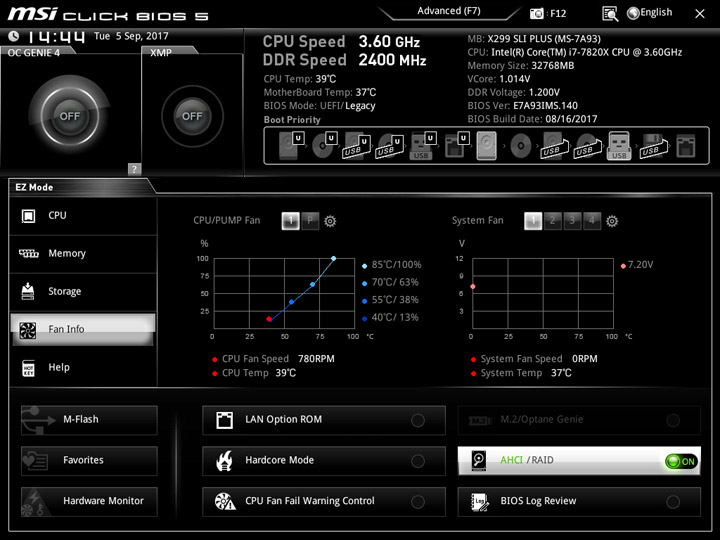

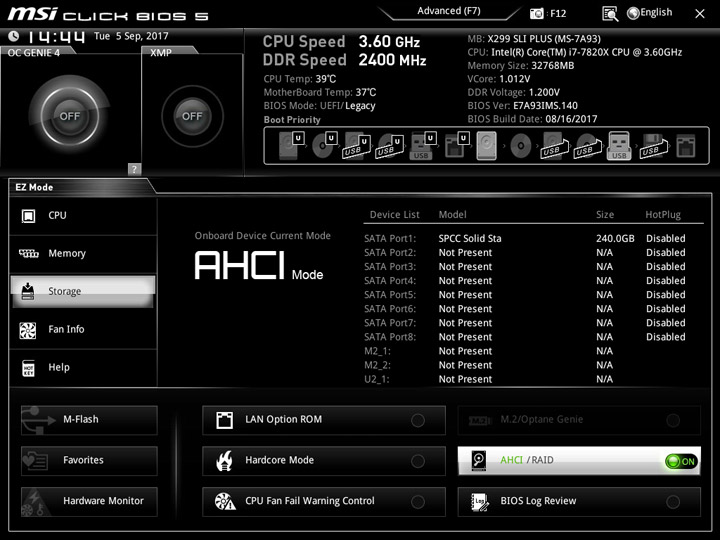

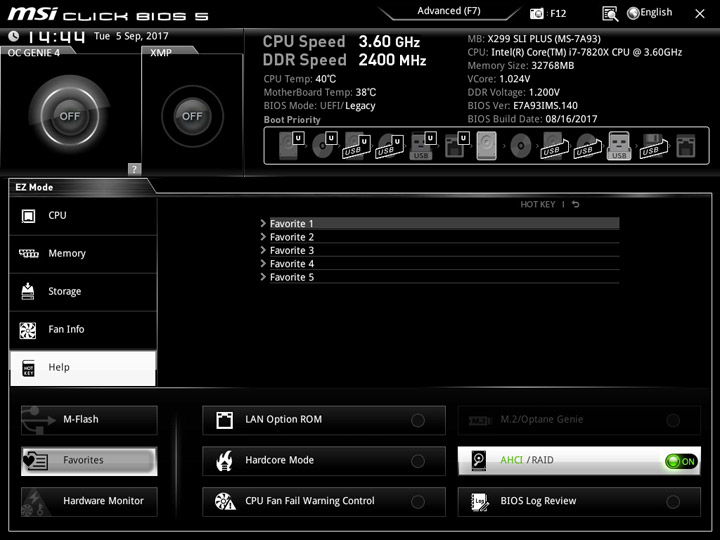

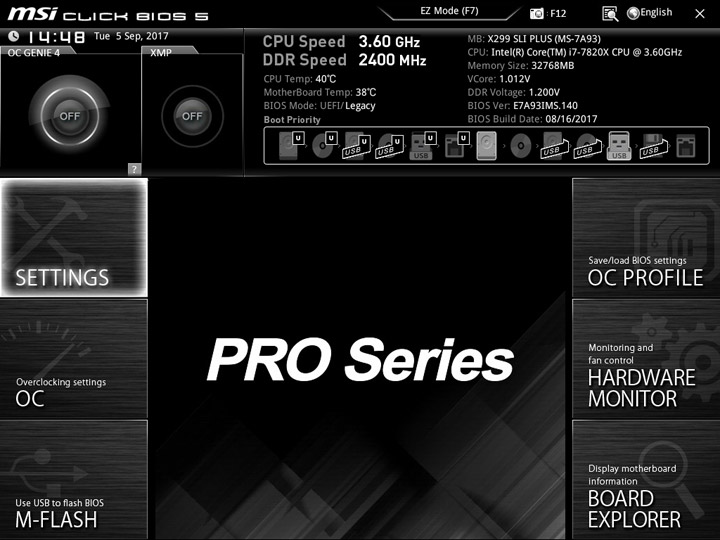

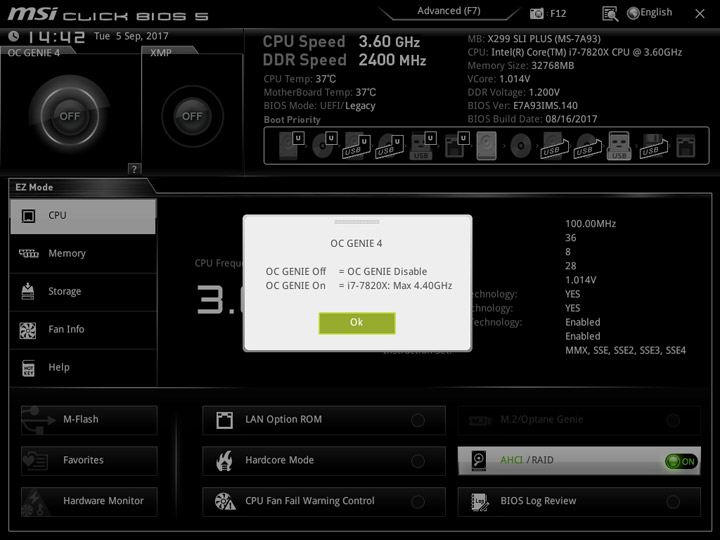

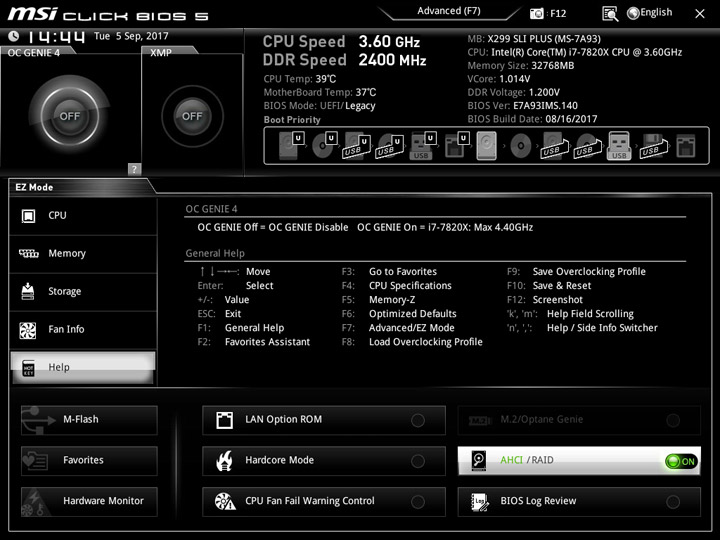

Базовый вариант отображения UEFI — Ez Mode — позволит ознакомиться с конфигурацией оборудования. Здесь можно активировать фирменный разгон для процессора и набора памяти, определиться с приоритетом среди загрузочных устройств.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

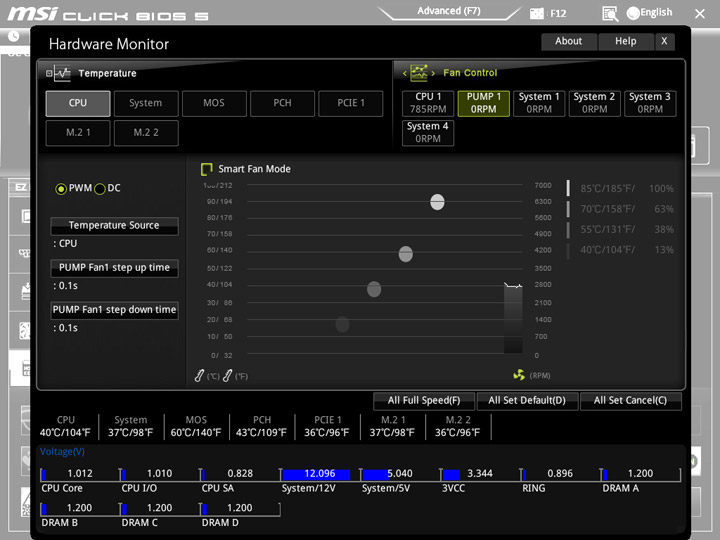

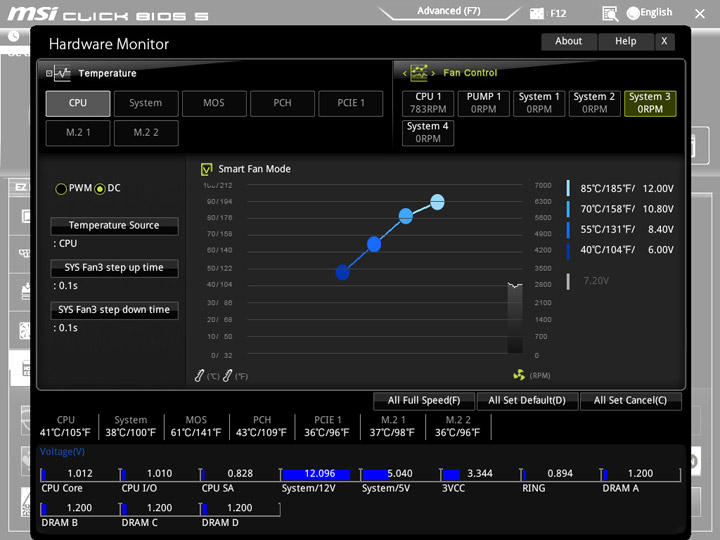

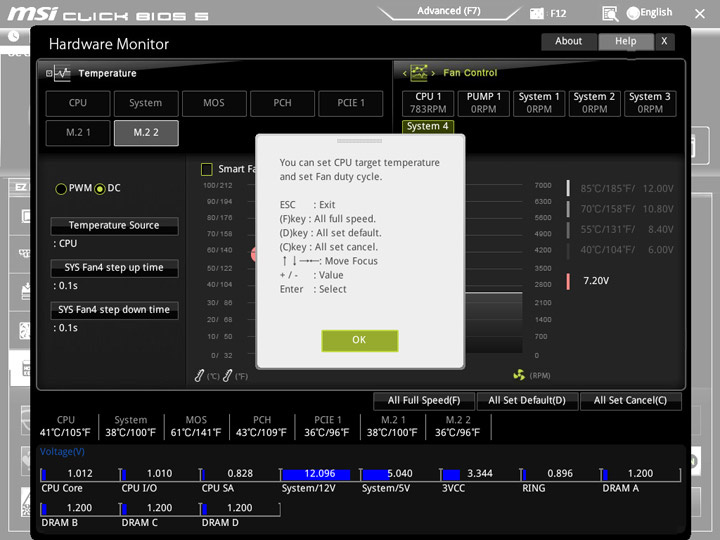

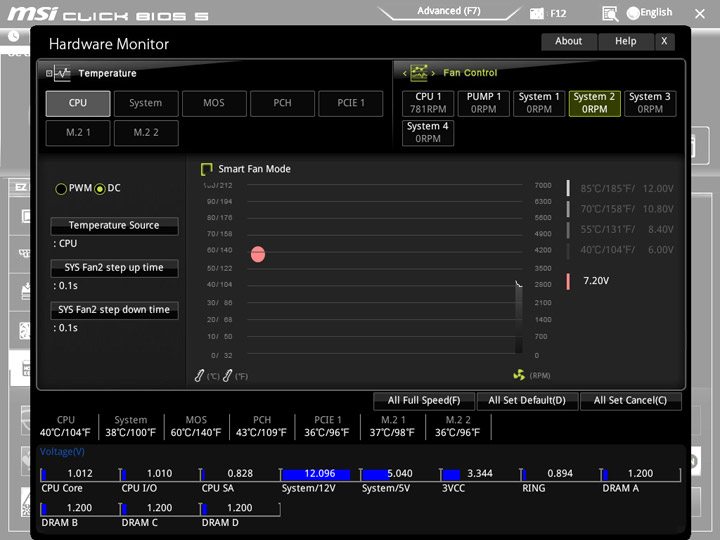

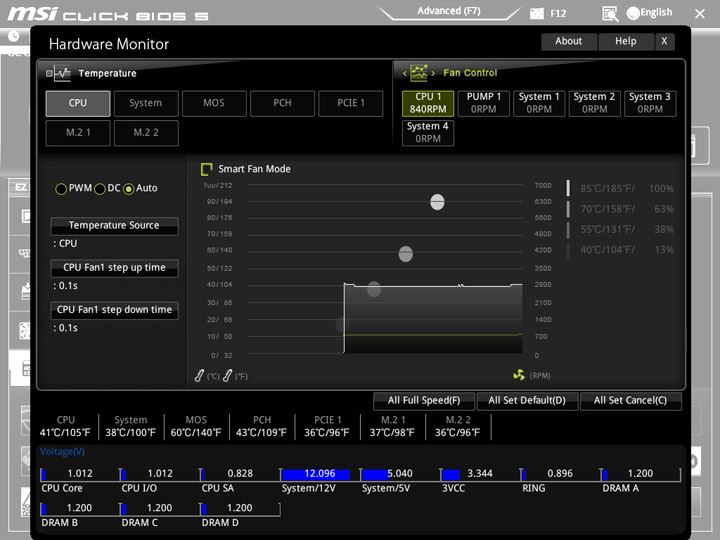

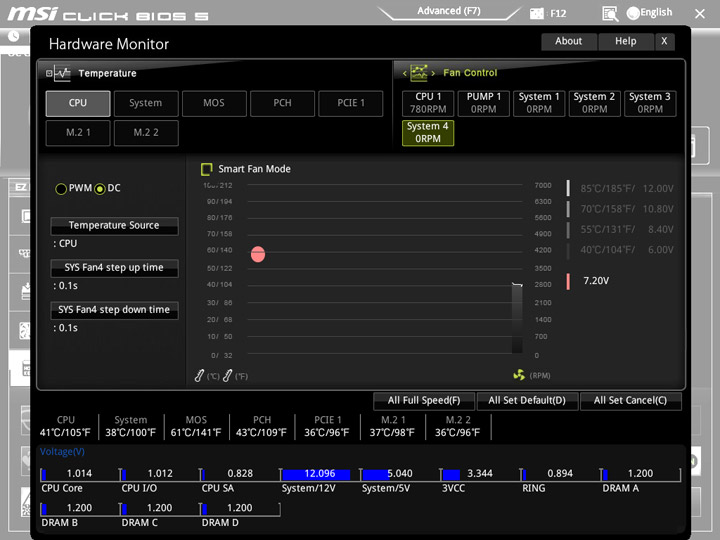

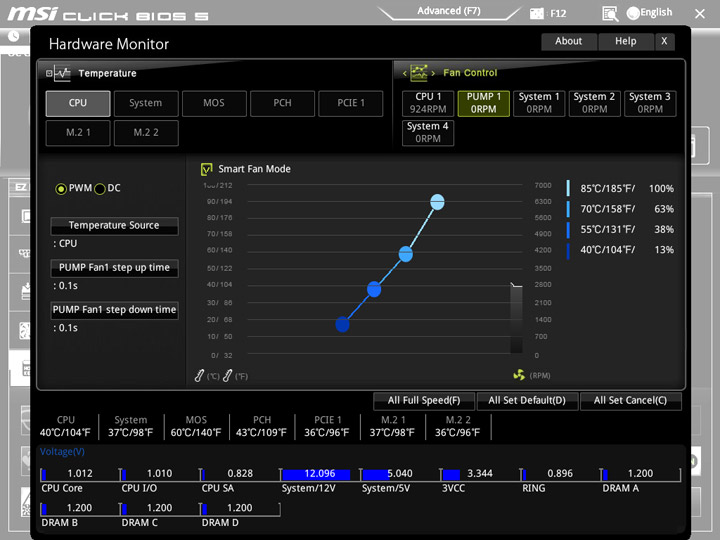

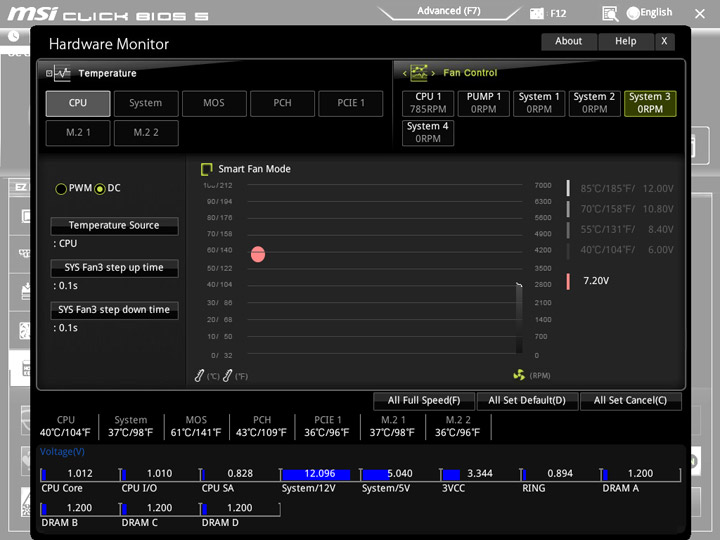

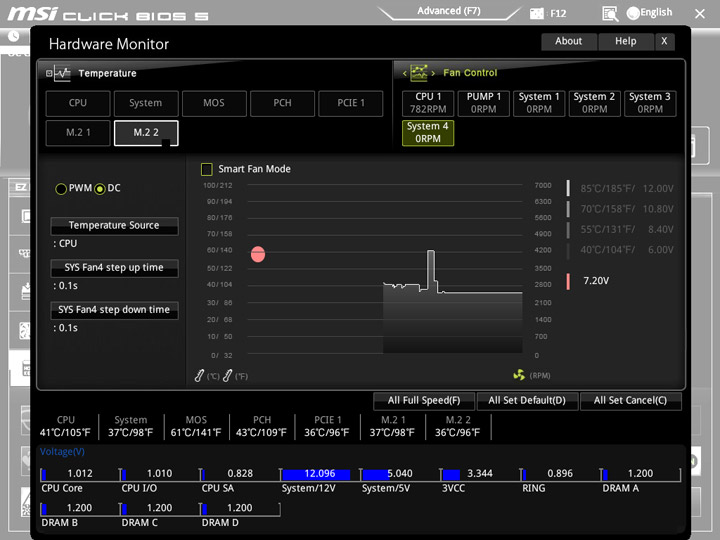

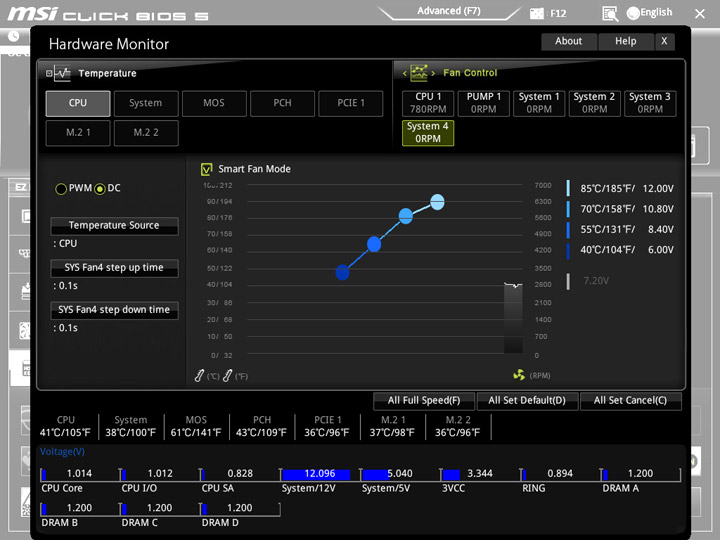

Hardware Monitor имеет собственное меню. Кроме изучения сведений о действующих напряжениях и значений температур, тут можно заняться настройкой работы охладителей. Ввиду наличия семи температурных показателей, интерфейс слегка изменили. Для системных вентиляторов можно выбирать любую из видимых тут системных температурных переменных в роли опорного значения. Каждое гнездо может взаимодействовать с разным типом оборудования. Автоопределение сработает лишь у процессорного охладителя.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

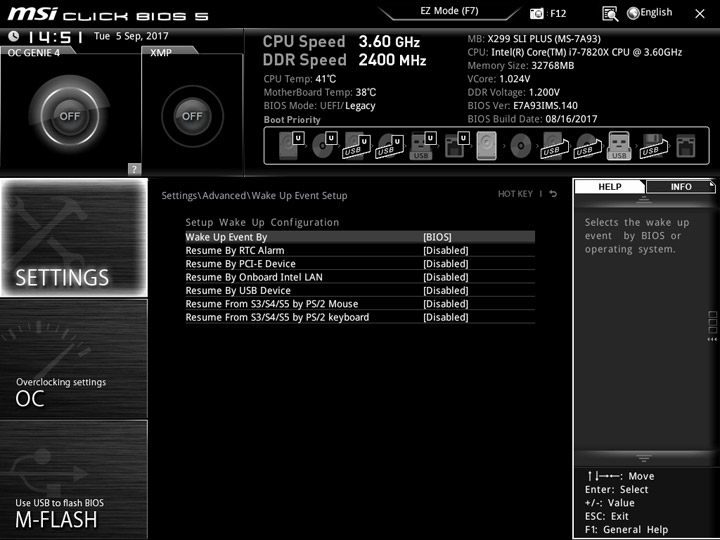

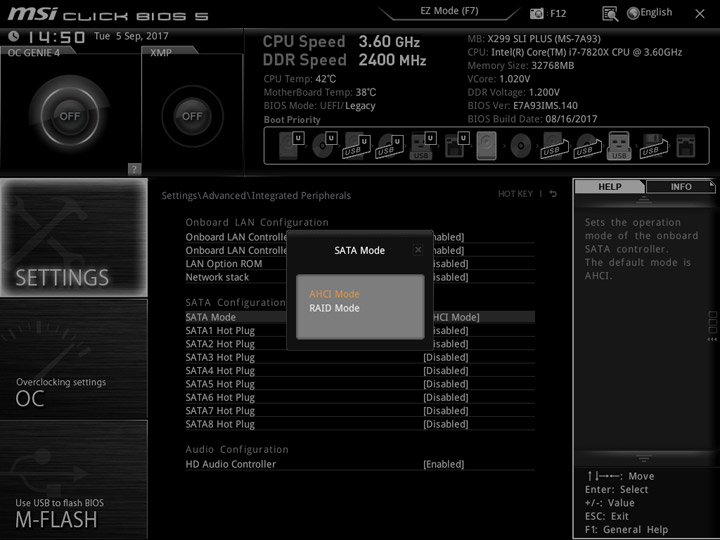

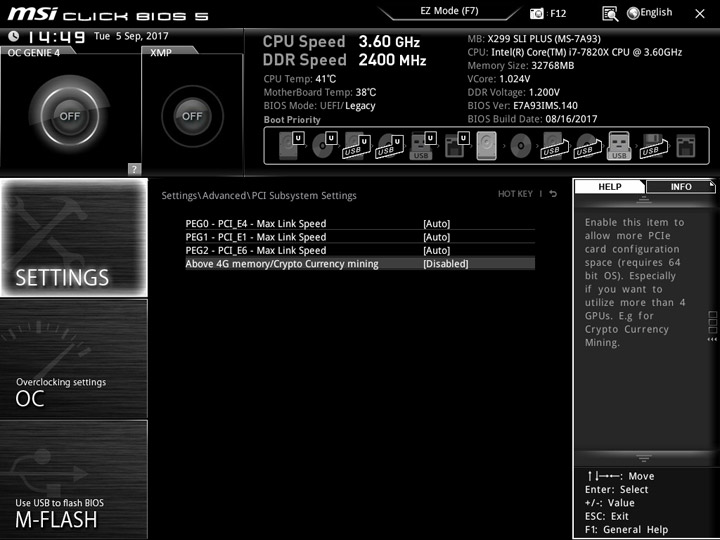

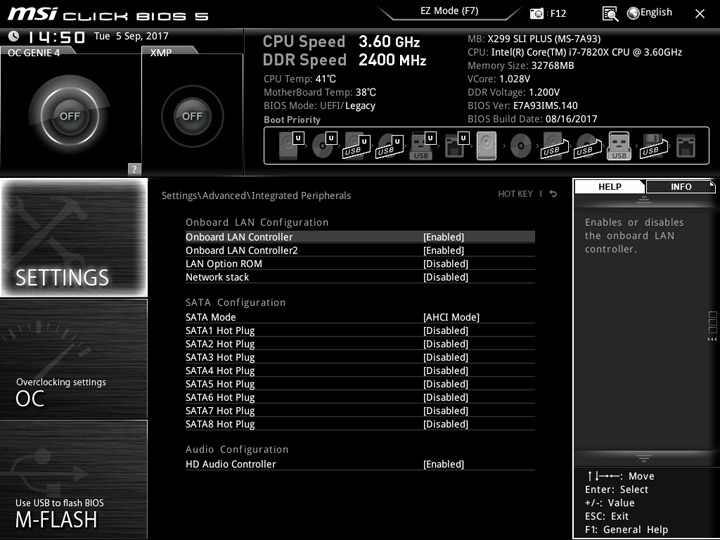

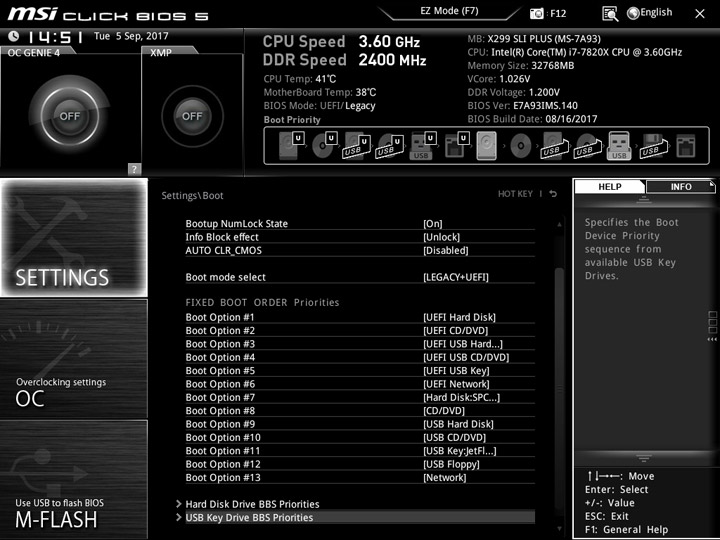

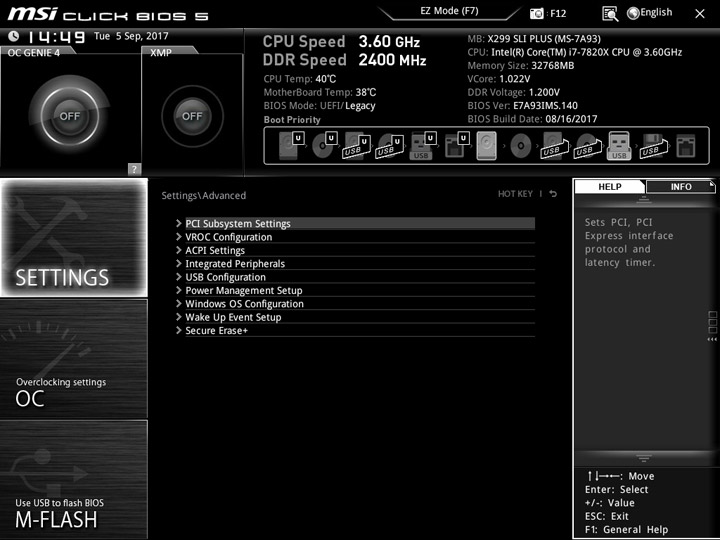

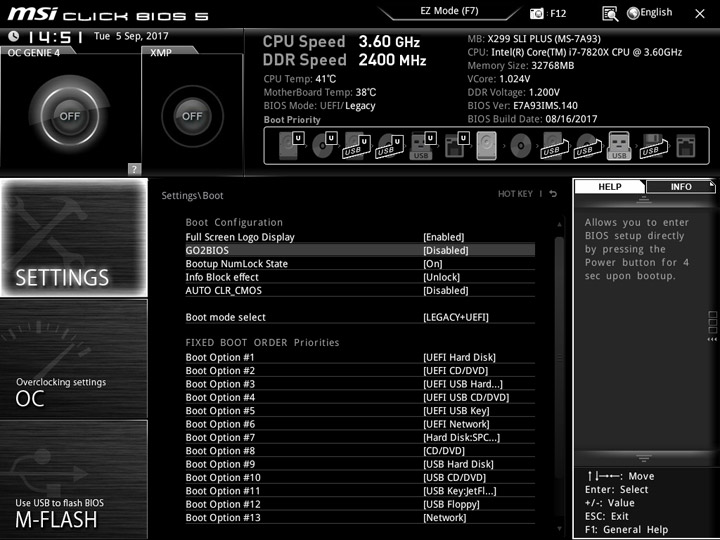

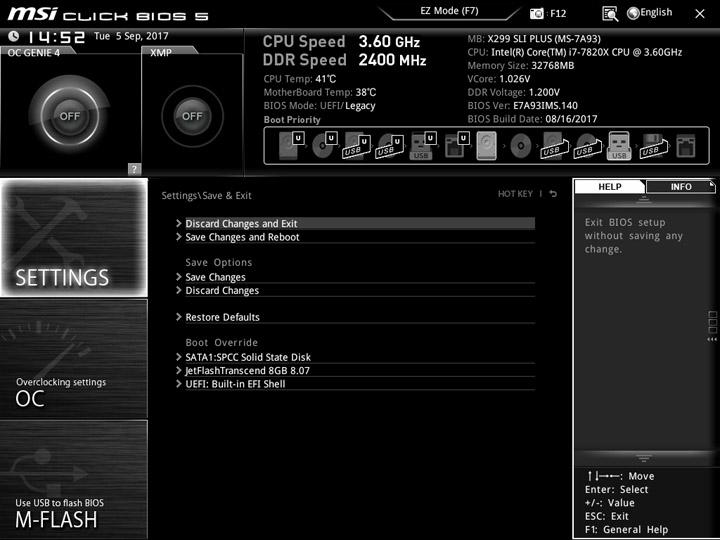

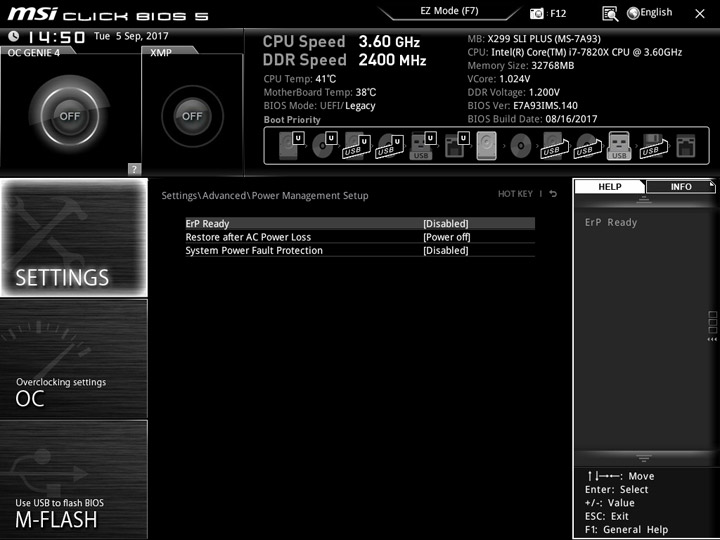

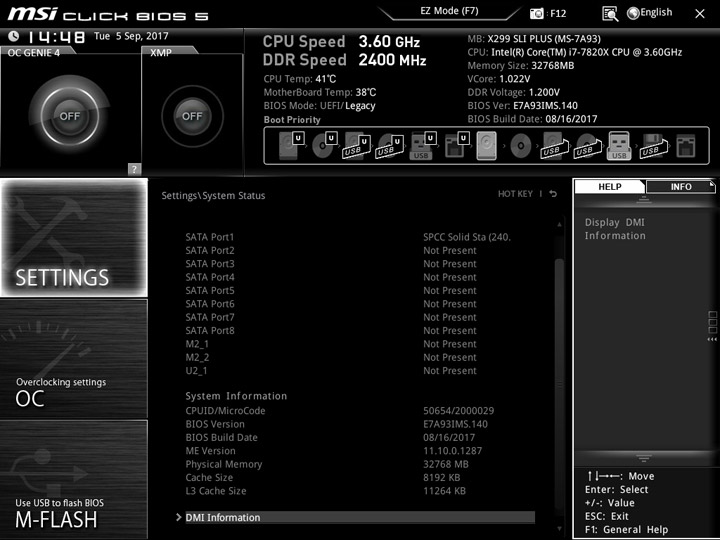

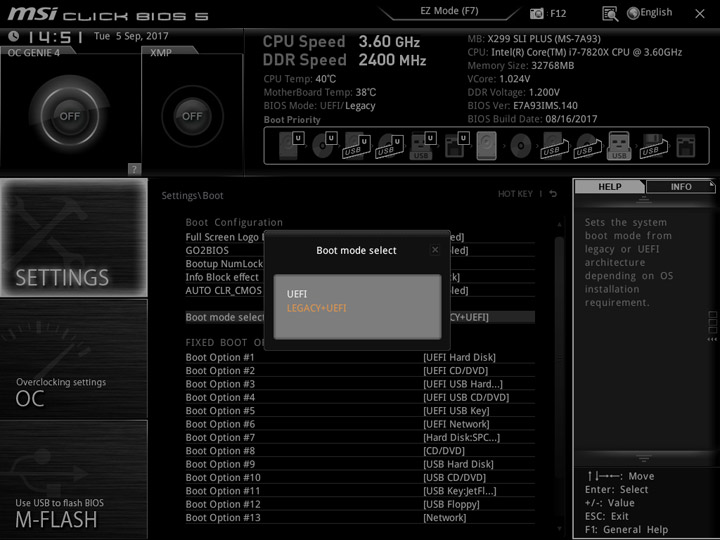

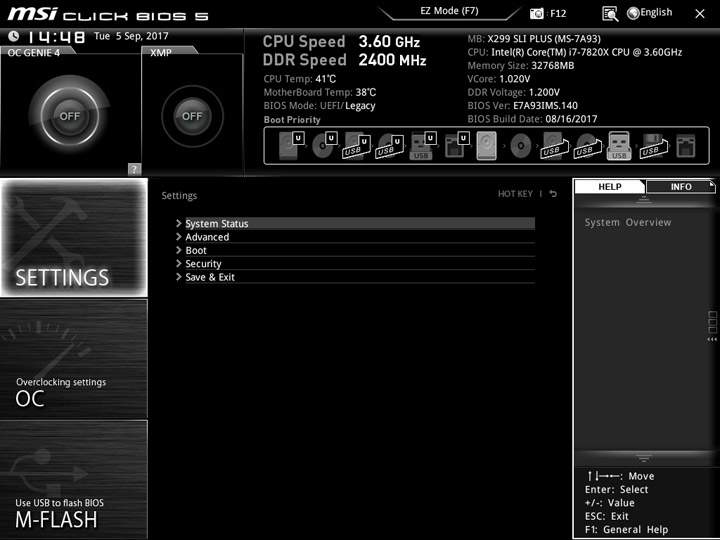

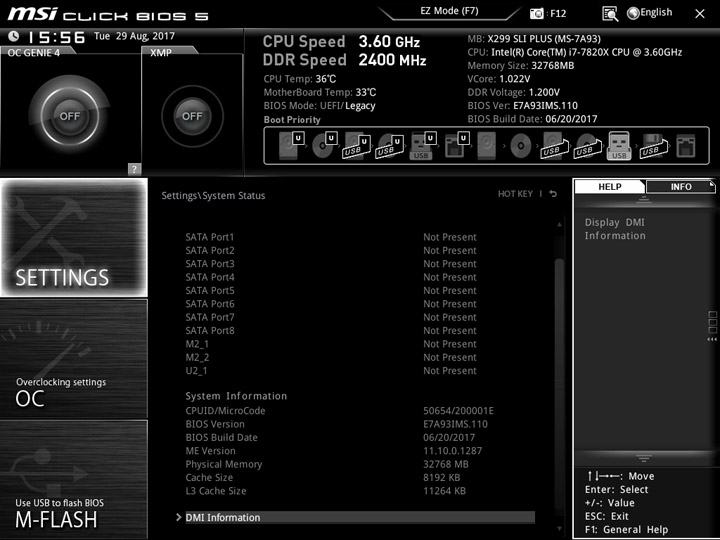

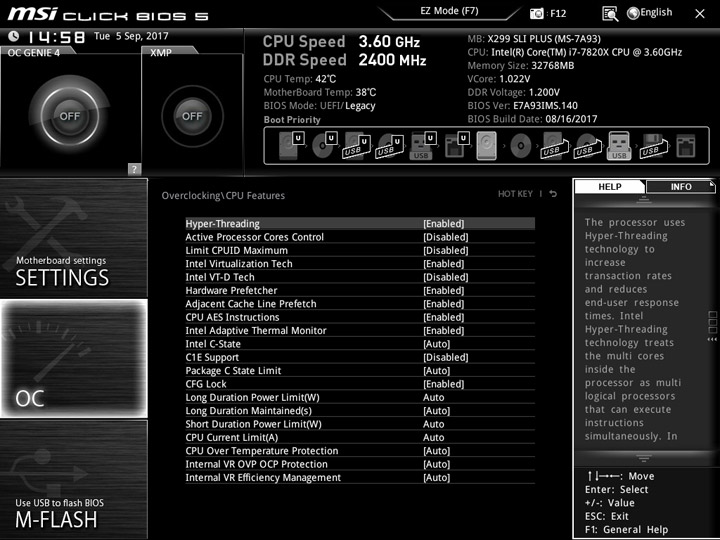

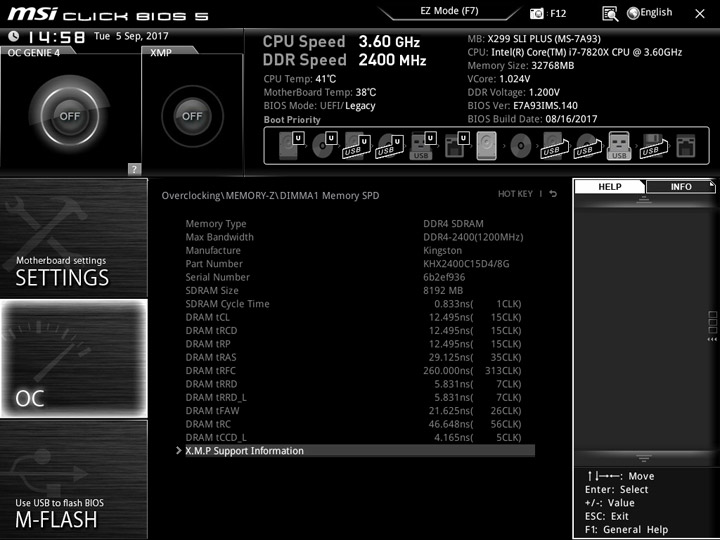

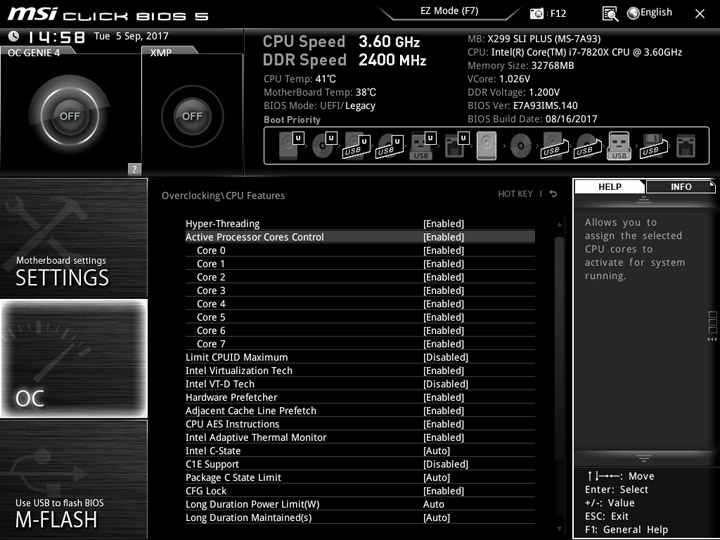

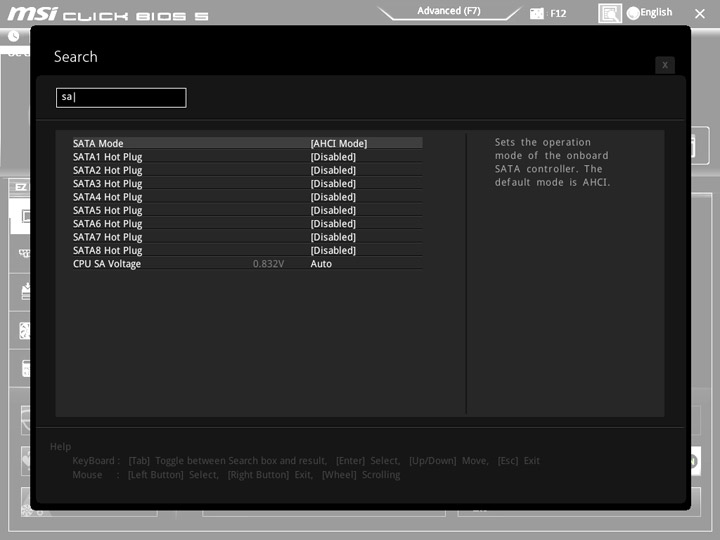

Полнофункциональный вариант меню называется Advanced Mode. В рубрике Settings находятся настройки системы, не имеющие прямого отношения к разгону компонентов.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

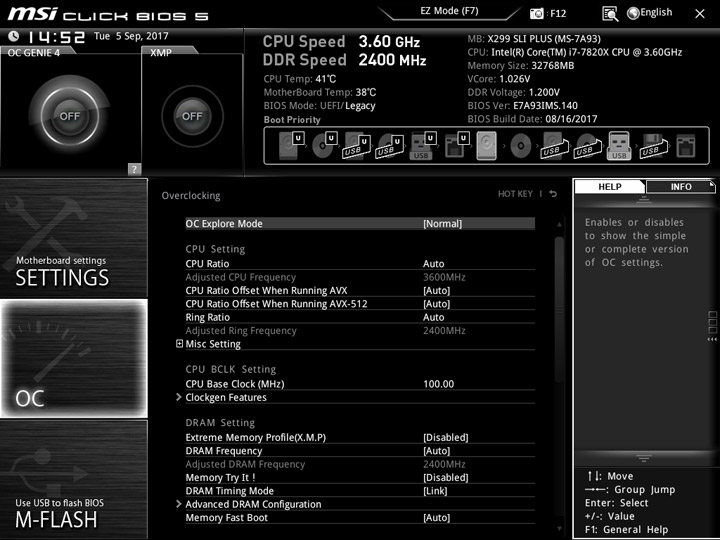

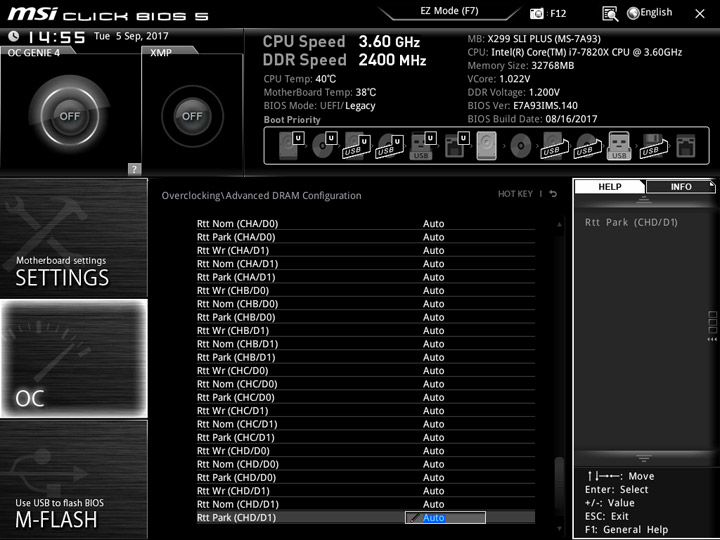

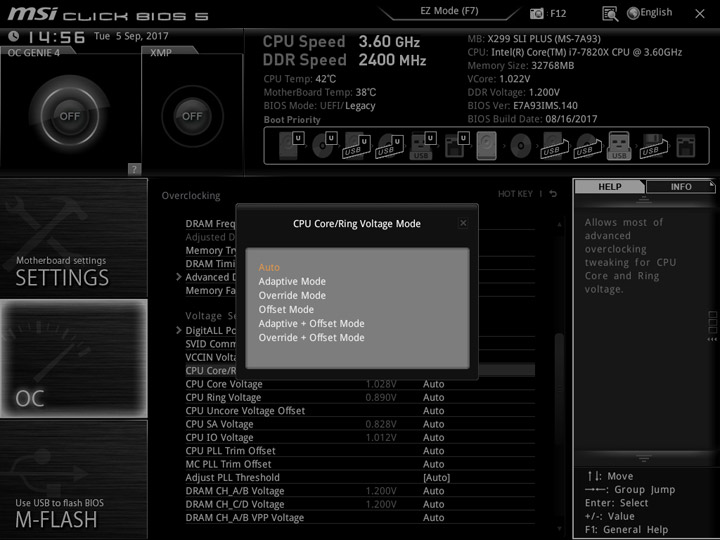

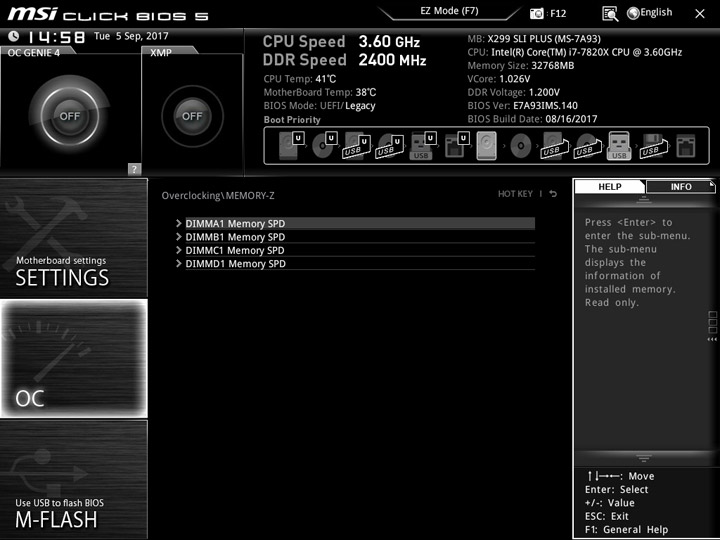

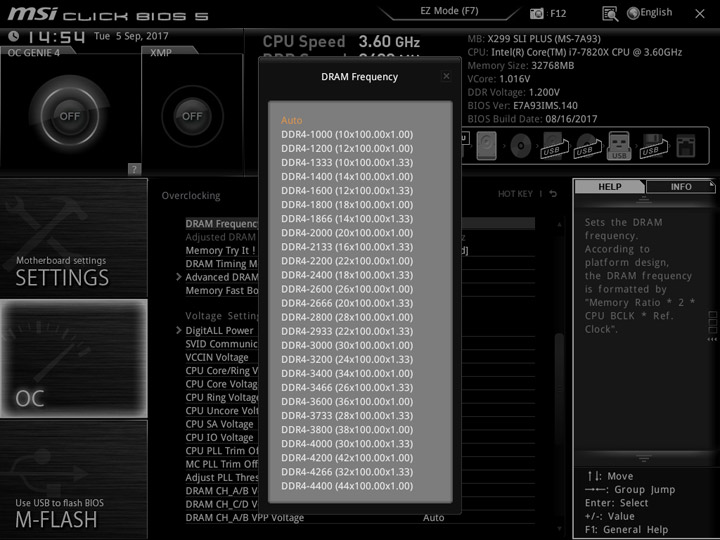

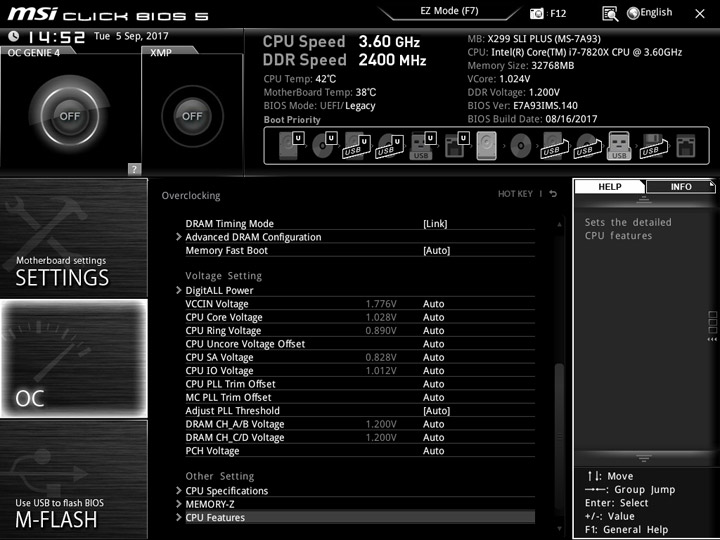

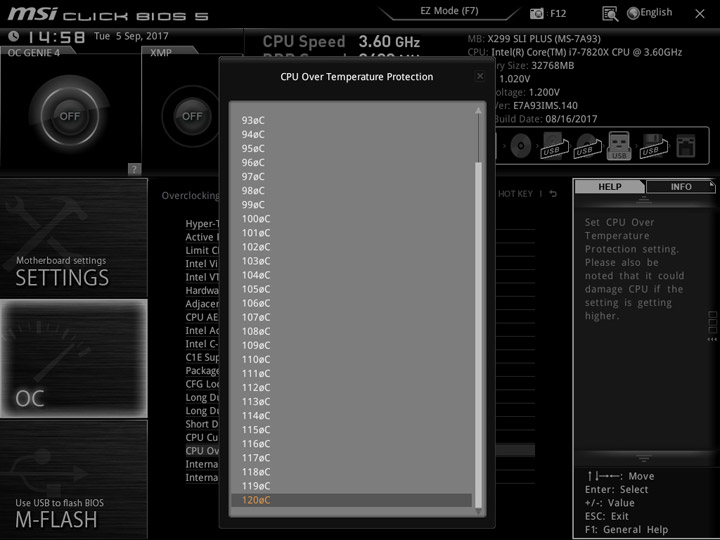

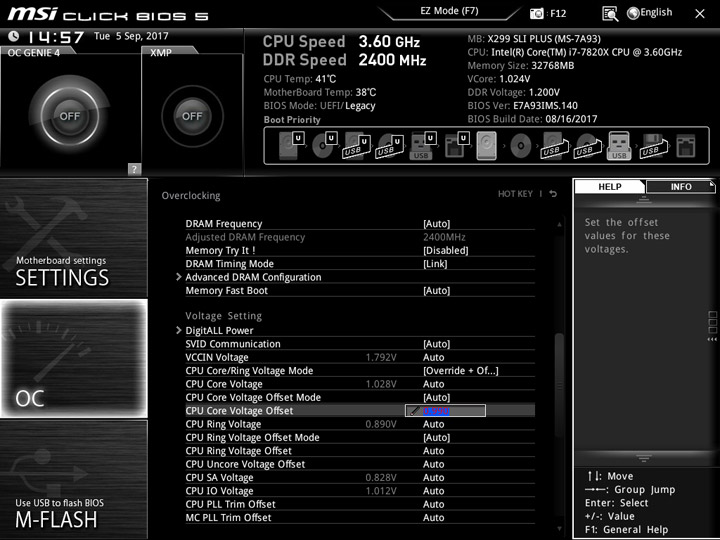

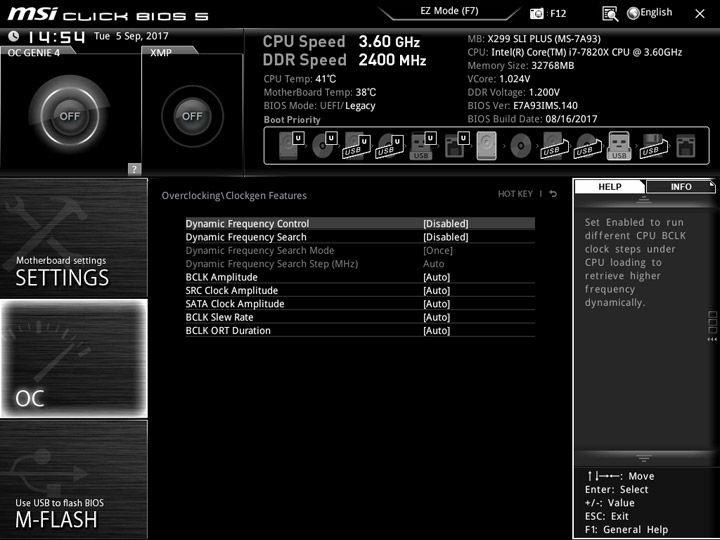

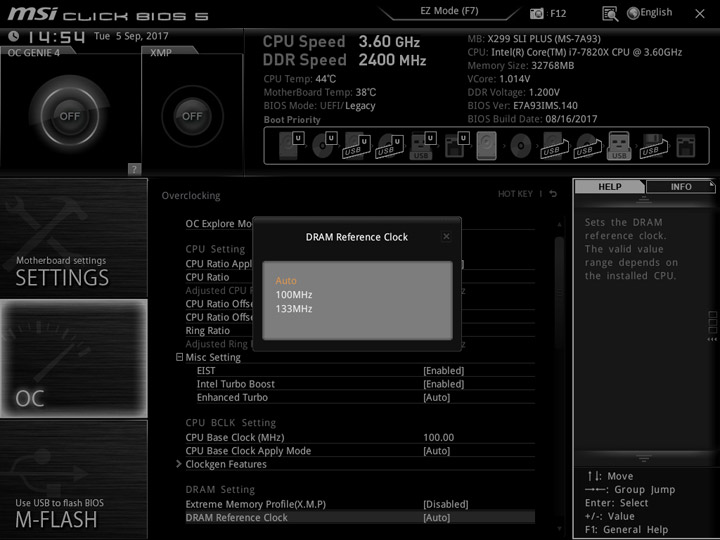

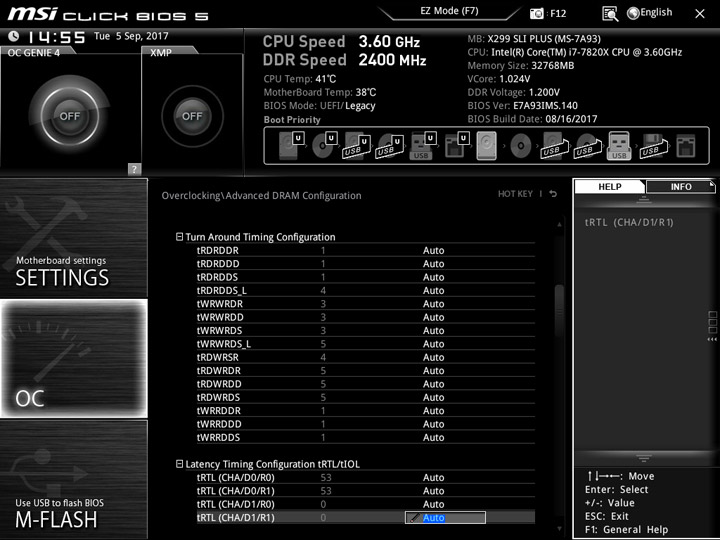

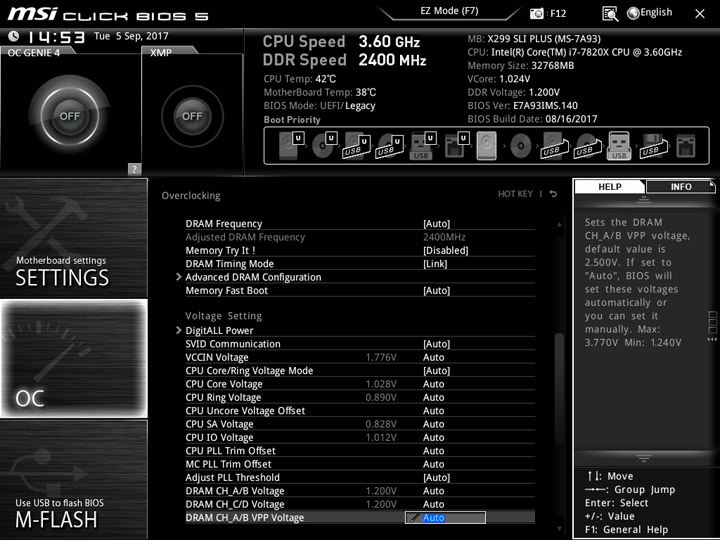

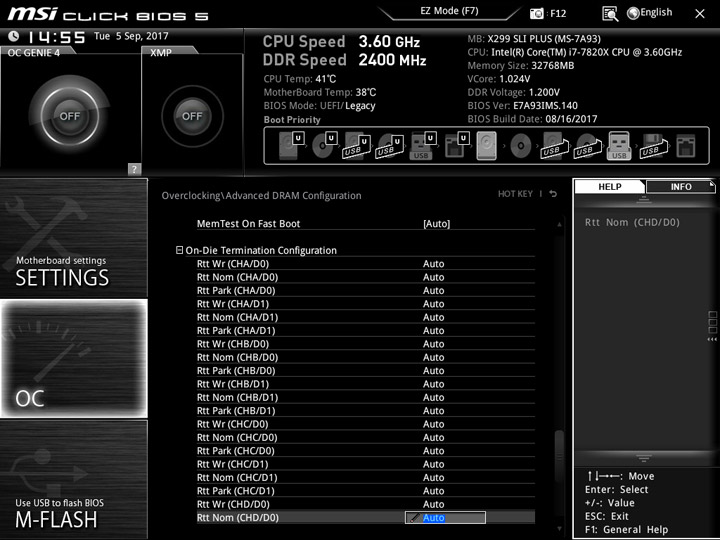

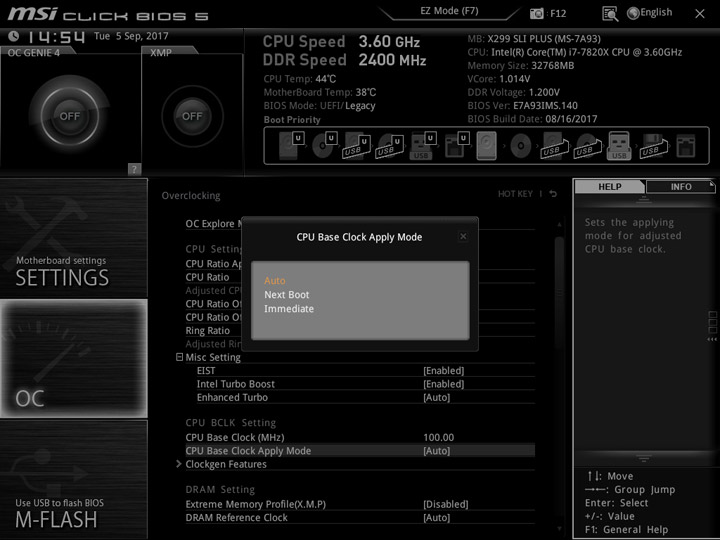

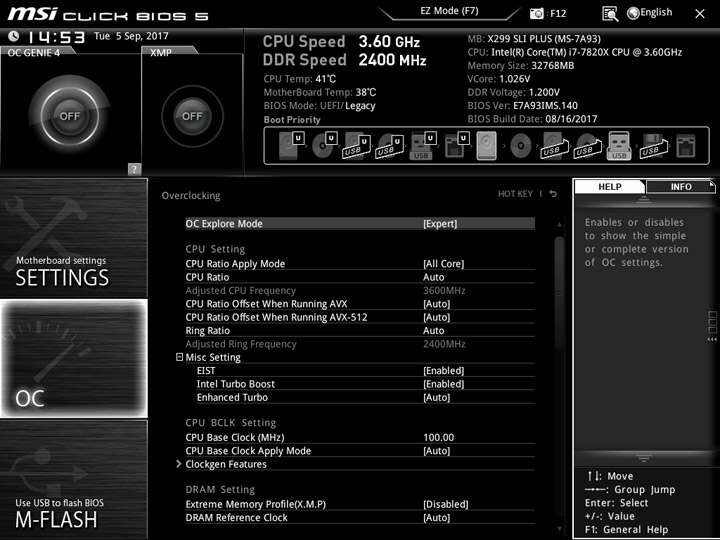

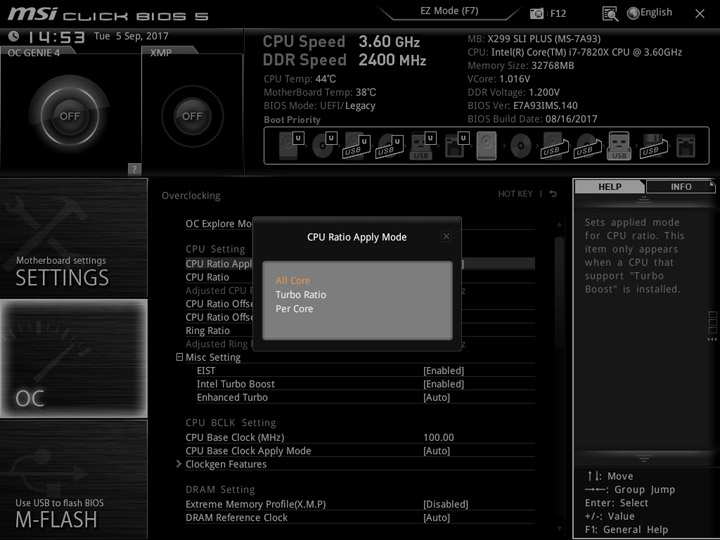

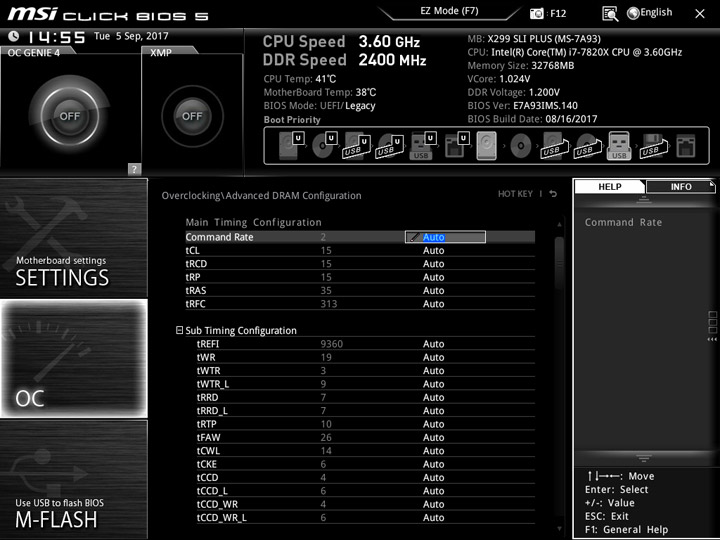

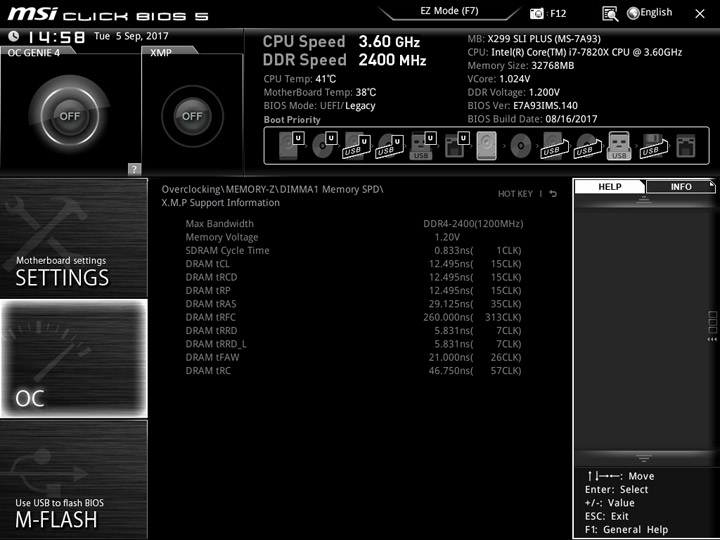

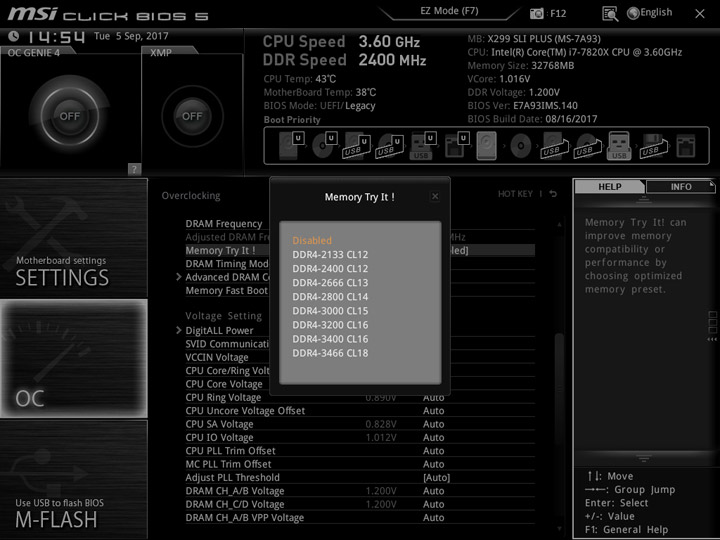

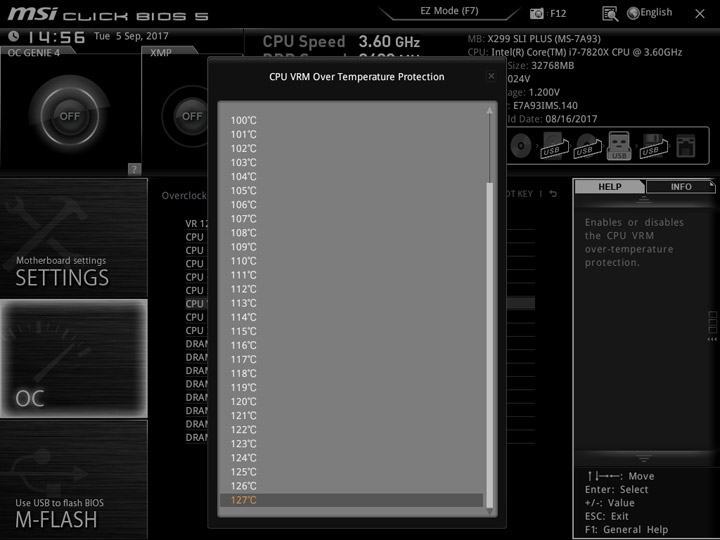

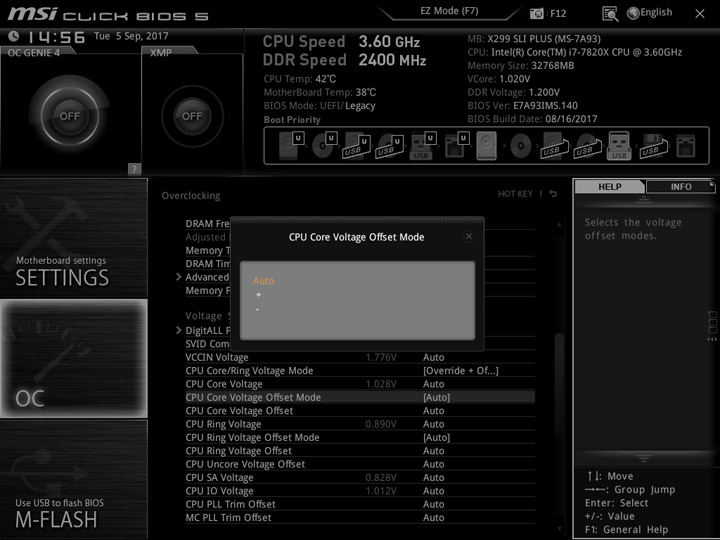

Меню с наличием разгонных пунктов имеет два режима — Normal и Expert. Разящей разницы между ними нет, последний вариант приоткроет несколько тонких настроек. Есть возможность управления множеством напряжений. Готовых профилей для испытания комплекта памяти не так много, как можно видеть у более дорогих устройств, но для воплощения собственных задумок по разгону здесь есть множество переменных.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

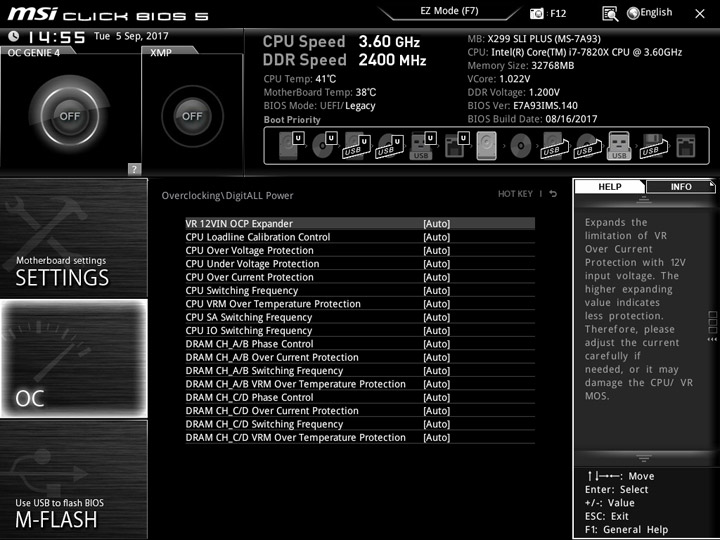

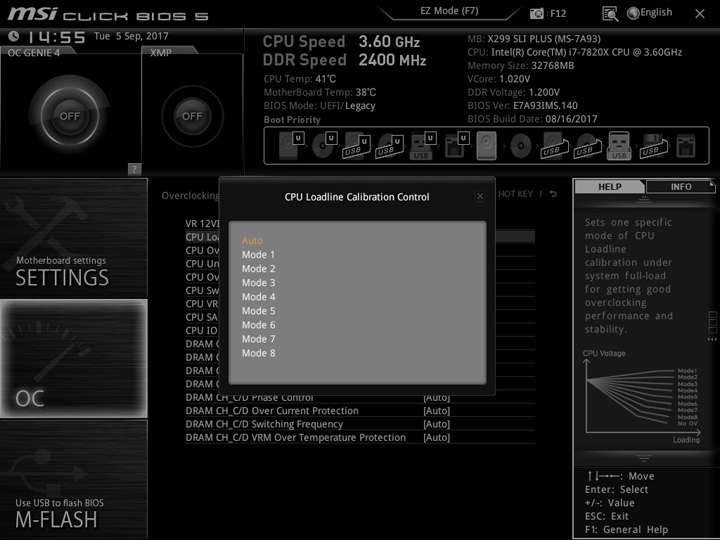

Работа с LLC не лишена смысла, ведь есть возможность наблюдения за входным процессорным напряжением, как и за множеством других отметок. Среди дополнительных возможностей можно выделить возможность смещения температурной отметки срабатывания троттлинга у процессора (как в сторону увеличения, так и в обратную).

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Самые важные пункты собраны в таблице ниже:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 70–655,25 0,02...0,13
CPU Ratio (Multiplier) 7–83 1
CPU Core Voltage (В) 0,8–2,1 0,001
CPU Core Voltage Offset (В) (+/–) 0,001–0,99 0,001
CPU Loadline Calibration Control Auto/Mode 1…8 1
VCCIN Voltage (B) 1,2–3,04 0,001
Ring Ratio (Multiplier) 8–83 1
CPU Ring Voltage (В) 0,8–2,1 0,001
CPU Ring Voltage Offset (В) (+/–) 0,001–0,99 0,001
DRAM Frequency (МГц) 1000–4400, 1333–4266 200, 266
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,8–2 0,005
CPU IO Voltage (В) 0,8–2 0,005
CPU Uncore Voltage Offset (В) (+/–) 0,001–0,99 0,001
PCH Voltage (В) 0,6–2 0,01

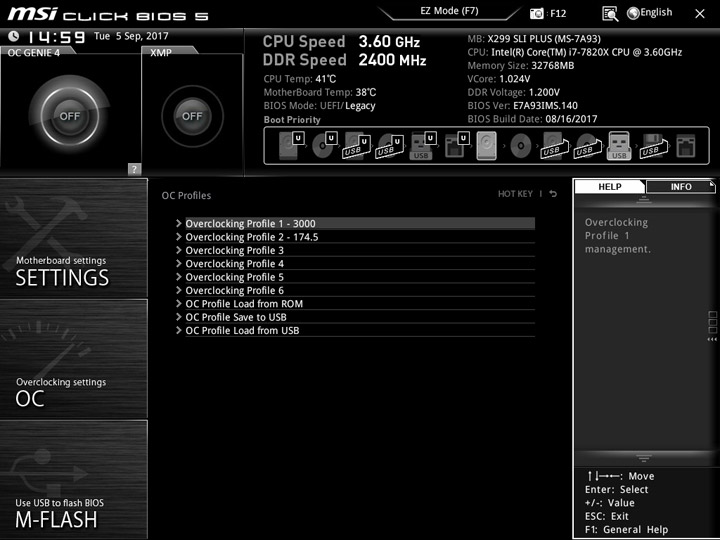

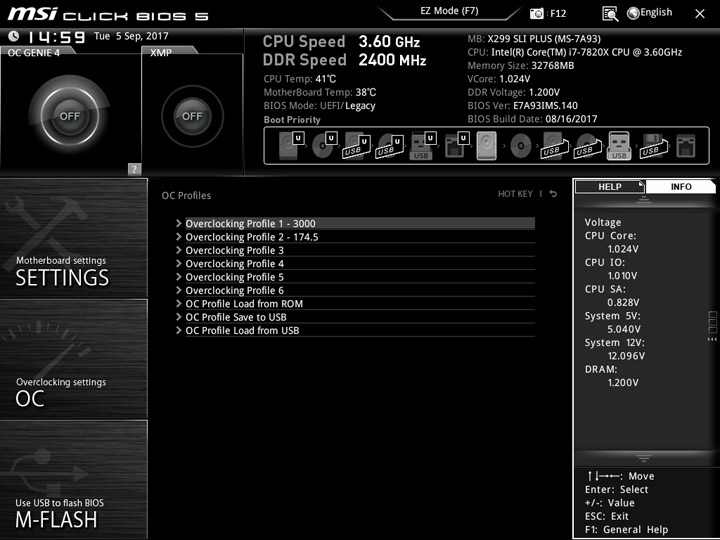

Доступно шесть профилей для хранения настроек системы, ещё есть механизм для работы с ними на внешнем носителе.

MSI X299 SLI Plus

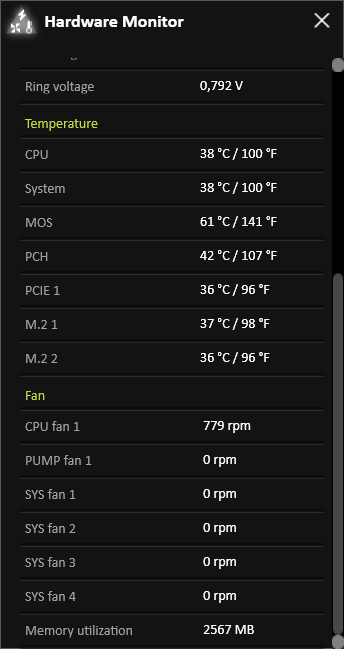

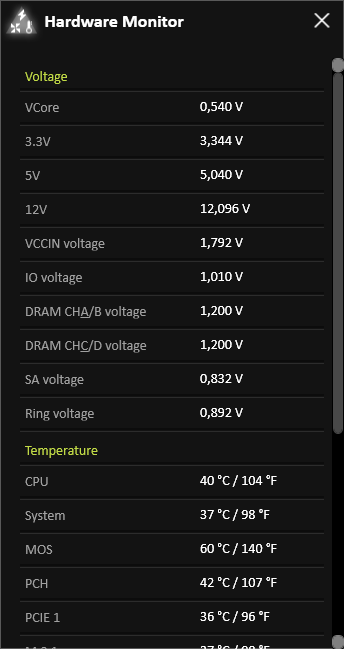

Наблюдать за текущими параметрами можно в режиме реального времени в правой части экрана.

MSI X299 SLI Plus

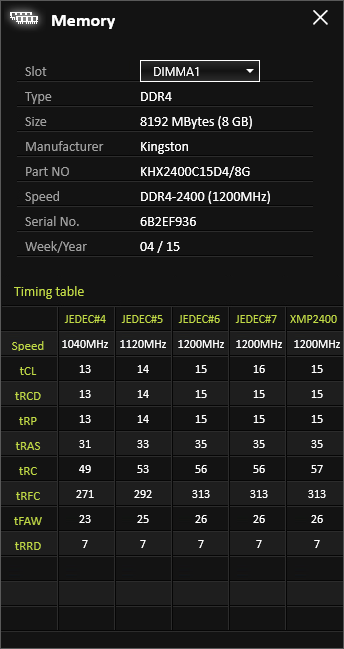

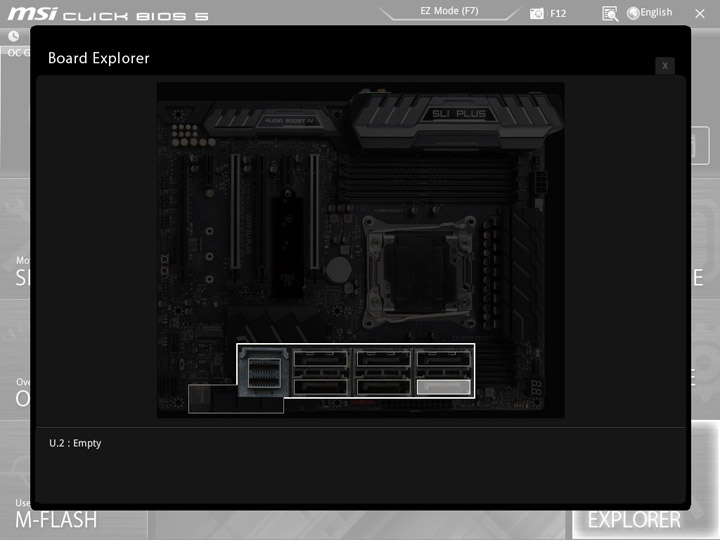

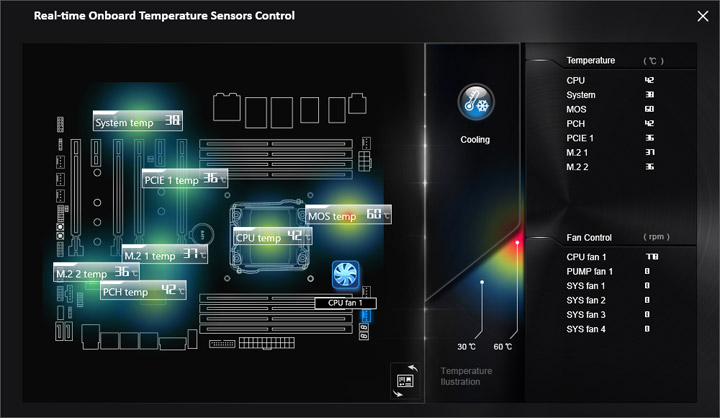

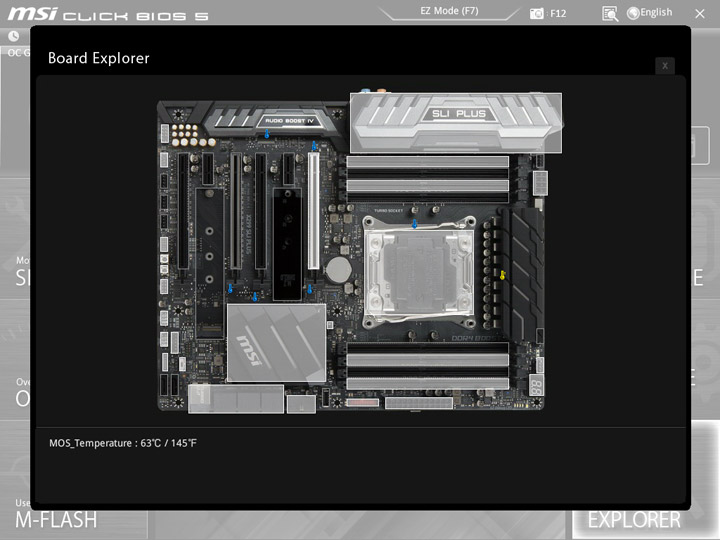

Интерактивный осмотрщик оборудования работал корректно. На «карте» уместно помечены точки фиксации температурных отметок.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Комплектное ПО

Набор программ характеризуется отсутствием ярко выраженных игровых утилит, они поставляются вместе с системными платами игровых серий. Сразу хочу выделить новинку — App Manager, там собраны ярлыки для запуска разросшегося числа фирменного ПО от MSI. Бонусных продуктов от сторонних производителей фактически здесь нет.

  Программное обеспечение
Фирменное APP Manager, Command Center, DPC Latency Tuner, Dragon Eye, Fast Boot, Gaming APP, Live Update 6, Mystic Light, RAMDisk, Smart Tool, Super Charger, X Boost
Сетевое Network Manager
Дополнительное Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware)

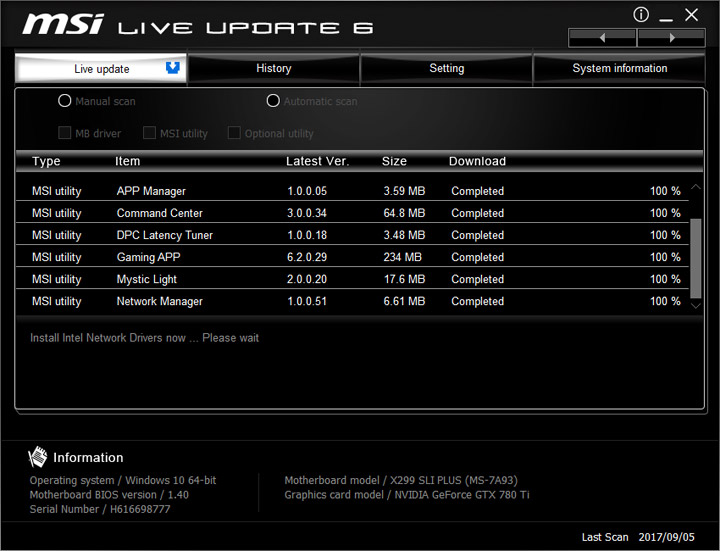

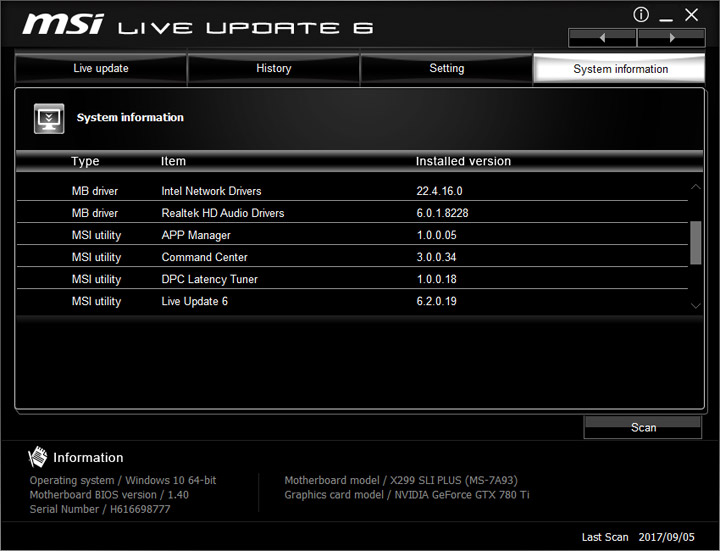

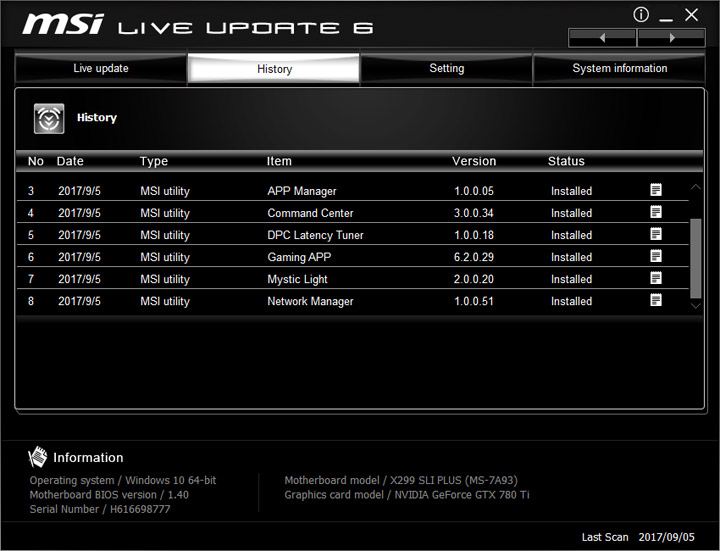

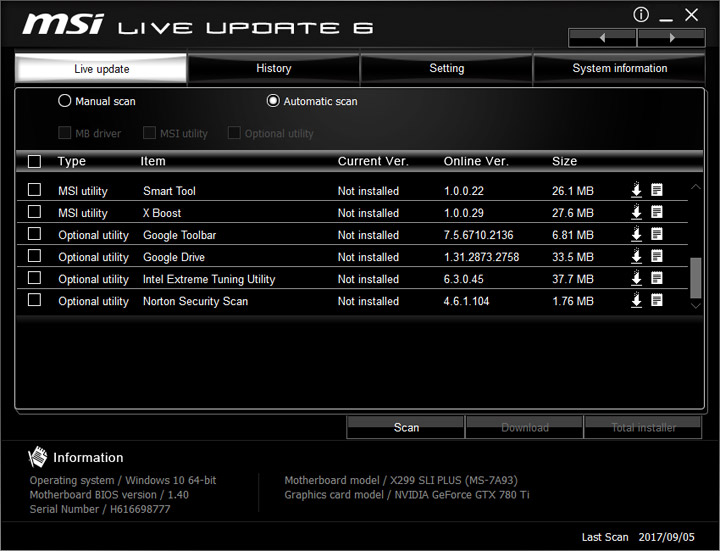

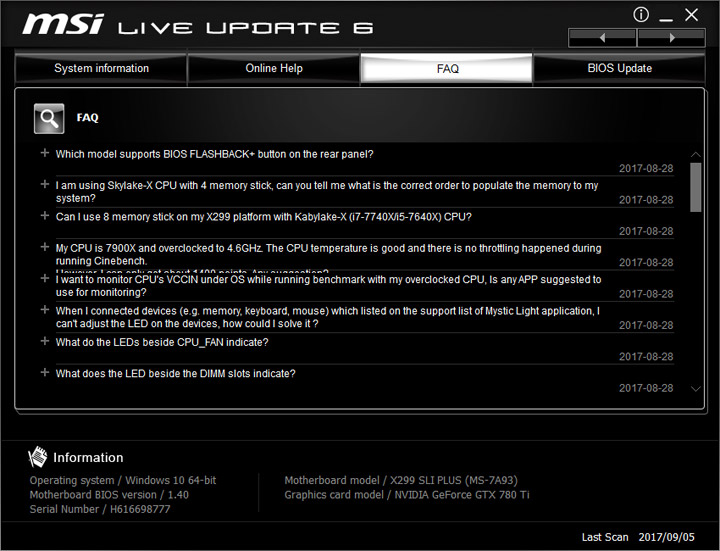

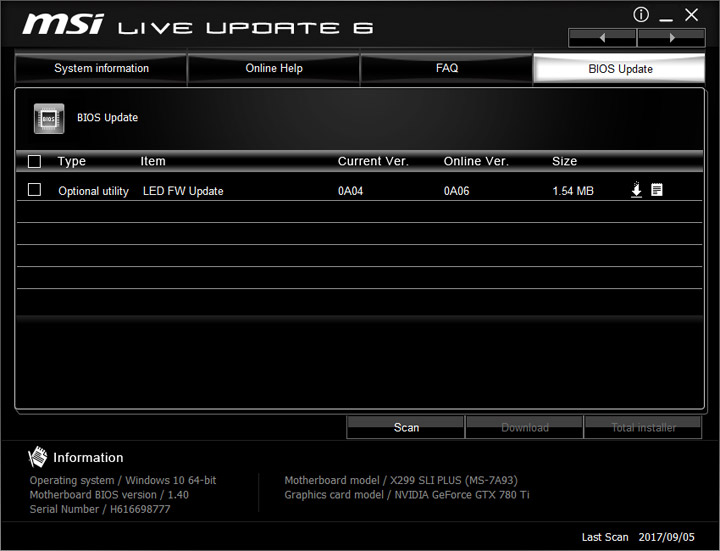

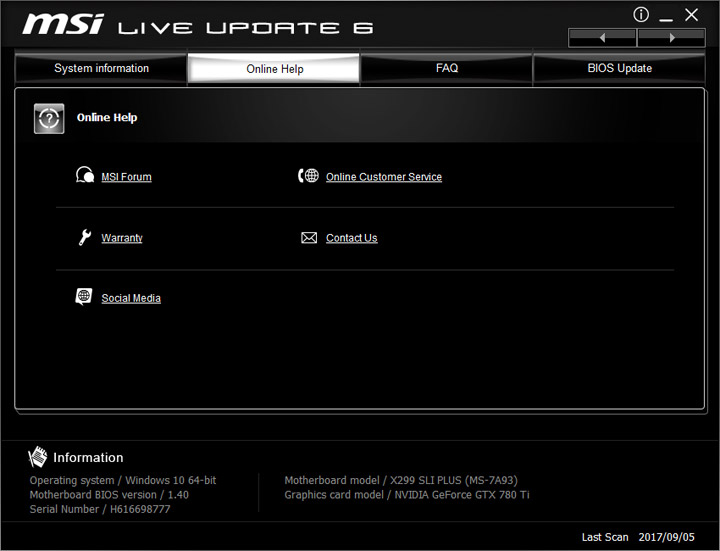

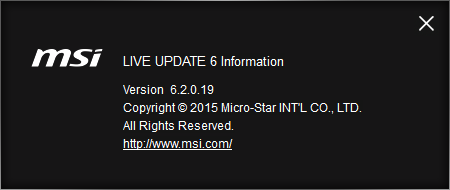

Исправно функционировала программа Live Update, где, посредством выполнения сценариев, можно загрузить и установить свежие версии как ПО, так и драйверов.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

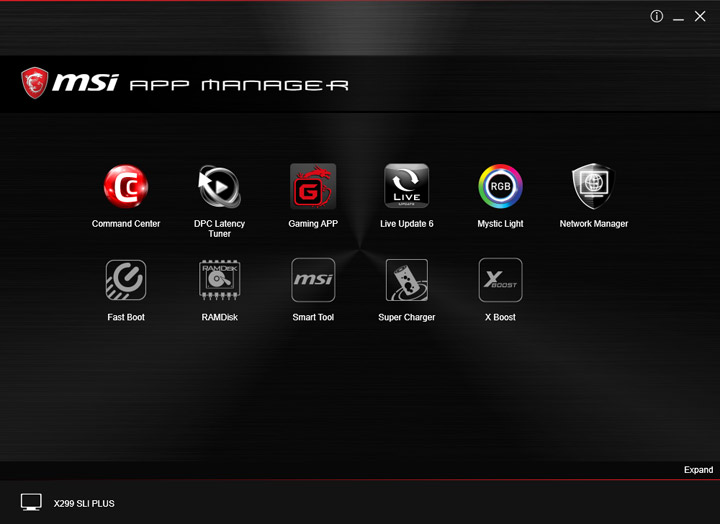

При работе с App Manager ярлыки отсутствующих в системе программ выглядят затенёнными.

MSI X299 SLI Plus

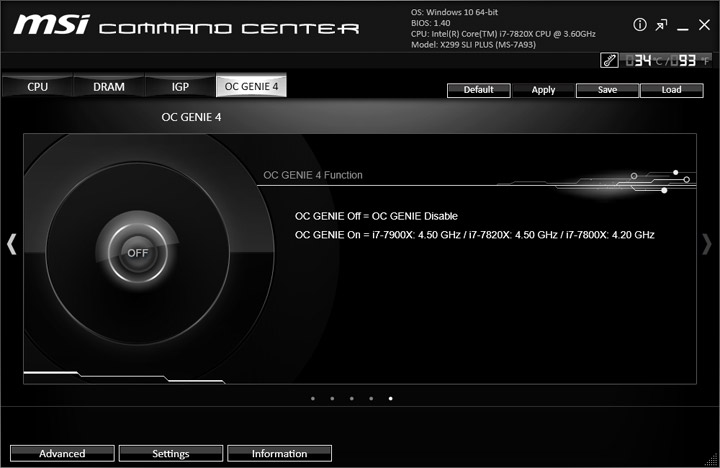

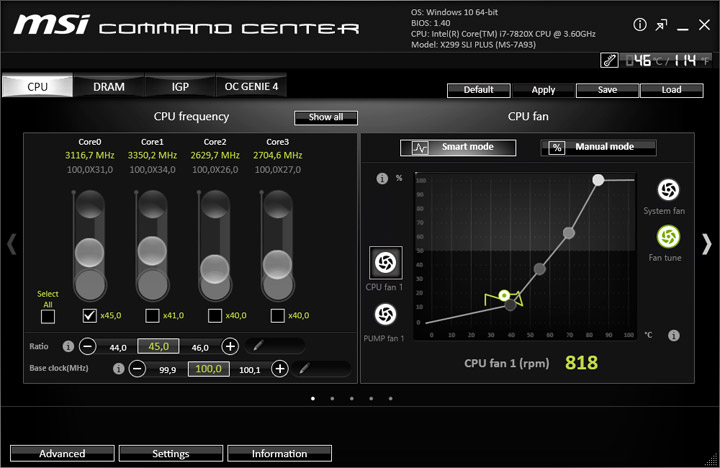

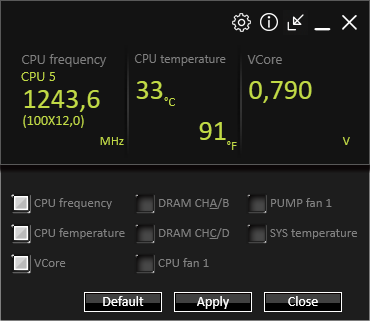

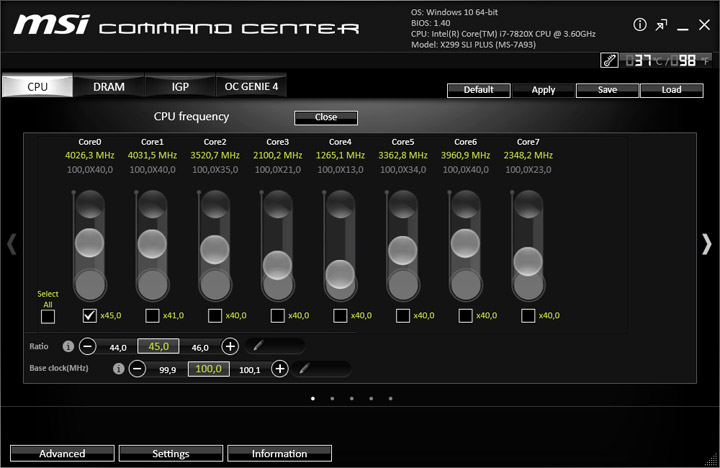

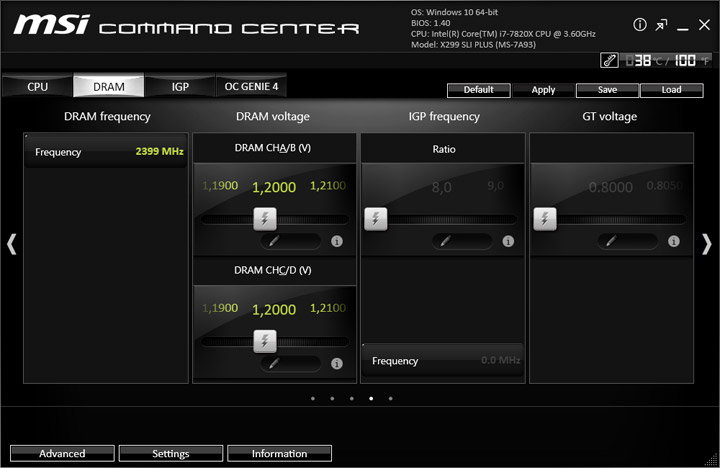

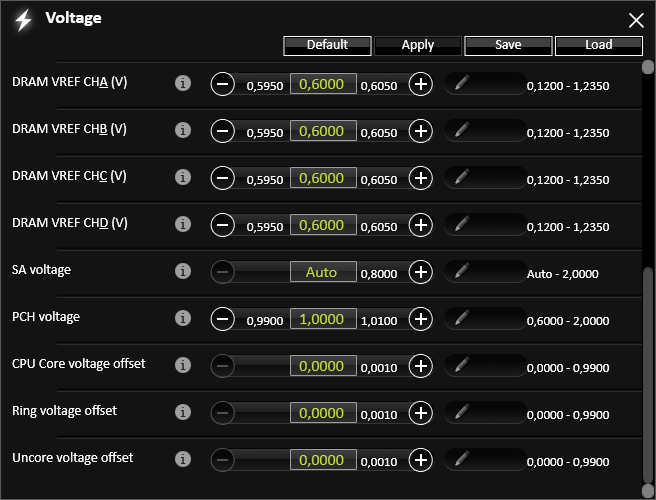

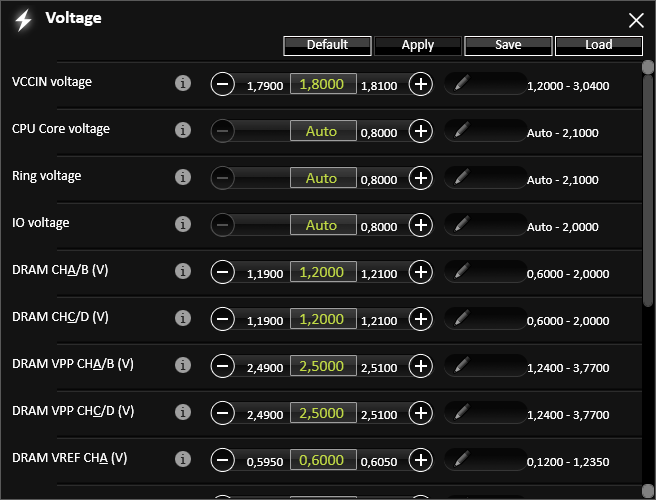

Command Center ничем не отличается от прежних версий, которыми комплектовались платы, вышедшие прежде. Модуль по наладке работы системных охладителей всё так же обладает худшими возможностями на фоне заложенных в UEFI. На мой взгляд, лучше всего возможности центра подходят для мониторинга состояния системы.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

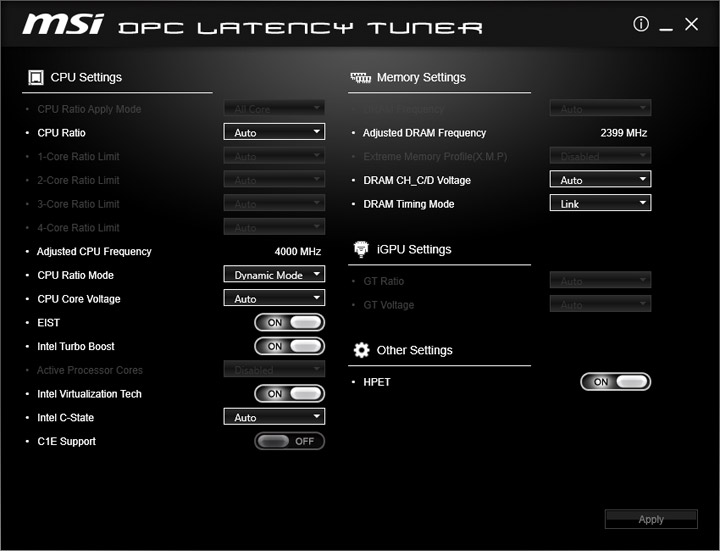

DPC Latency Tuner дополняет возможности предыдущего участника обзора ПО в сфере тонкой настройки, но всё имеющееся здесь — дубль реализованных в UEFI пунктов. Наличие в обоих случаях пунктов iGPU говорит о слабой подготовке продуктов именно для платформы LGA 2066.

MSI X299 SLI Plus

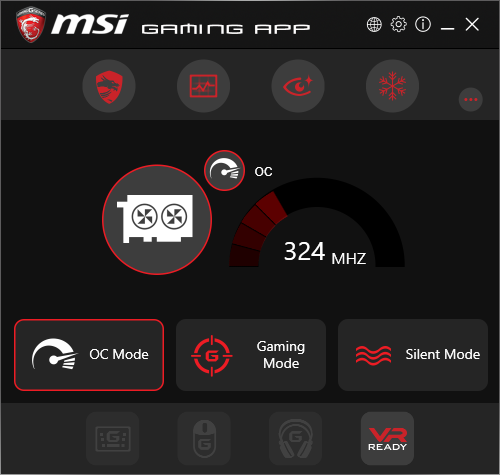

Gaming APP можно инсталлировать, но часть из возможностей, проявляющихся на игровых платах, здесь не будут доступны.

MSI X299 SLI PlusMSI X299 SLI Plus

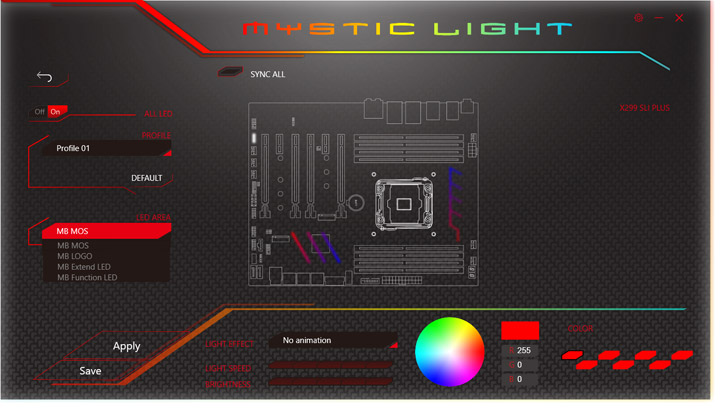

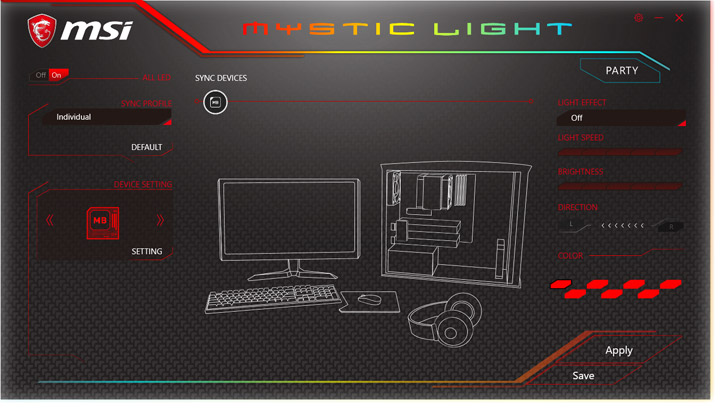

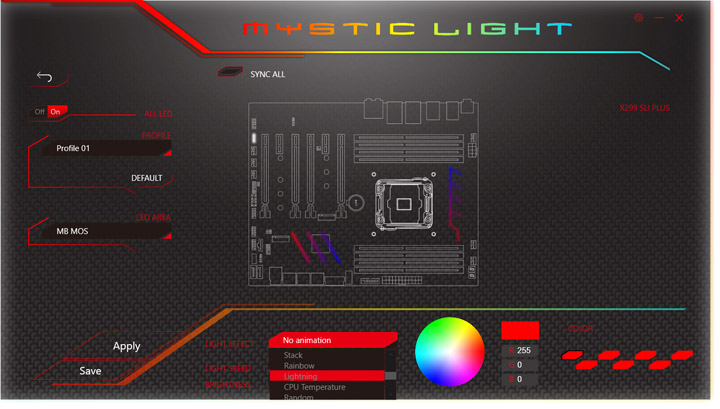

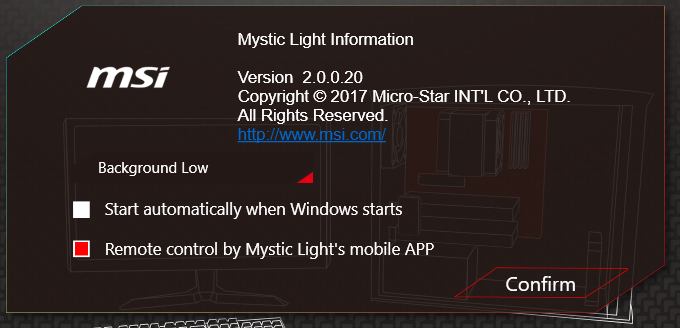

Mystic Light необходима для настройки системы подсветки. Реализация UI довольно спорная, есть много моментов, сперва неочевидных. Например, часть настроек работает только после обесточивания и последующего старта ПК, хотя во время наладки схем иллюминации кажется, что выбранные параметры попросту неработоспособны. Впрочем, возможность для вдумчивой настройки подсветки предусмотрена, потребуется лишь время, чтобы разобраться с управлением.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

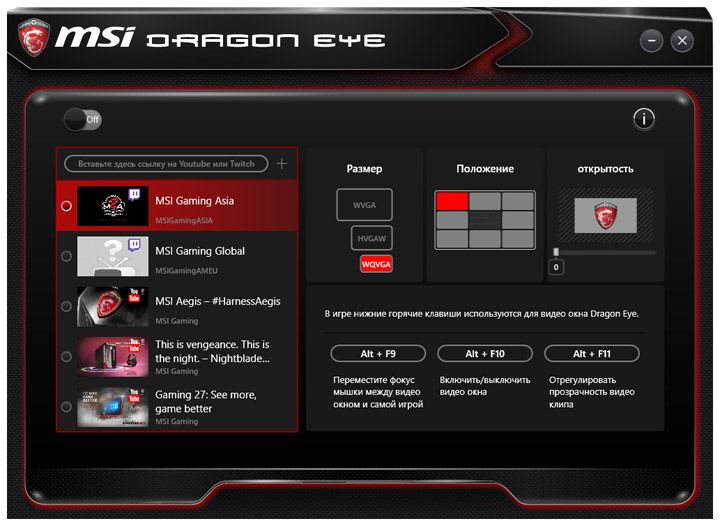

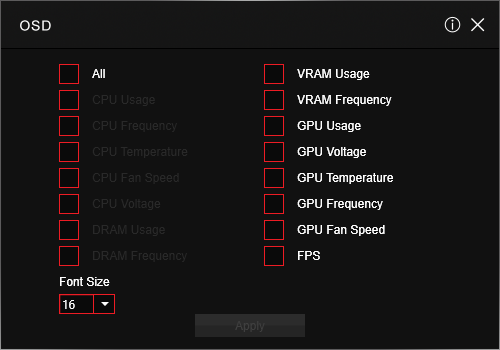

Система оверлея Dragon Eye не числится в официальном списке ПО, но посредством Live Update находится и устанавливается без проблем.

MSI X299 SLI Plus

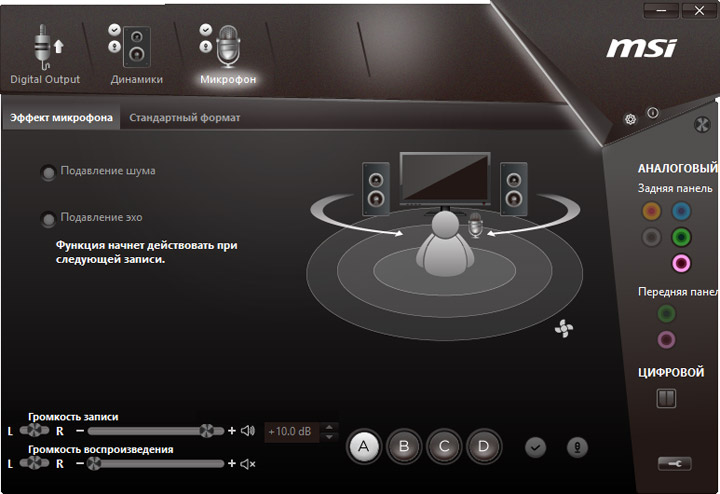

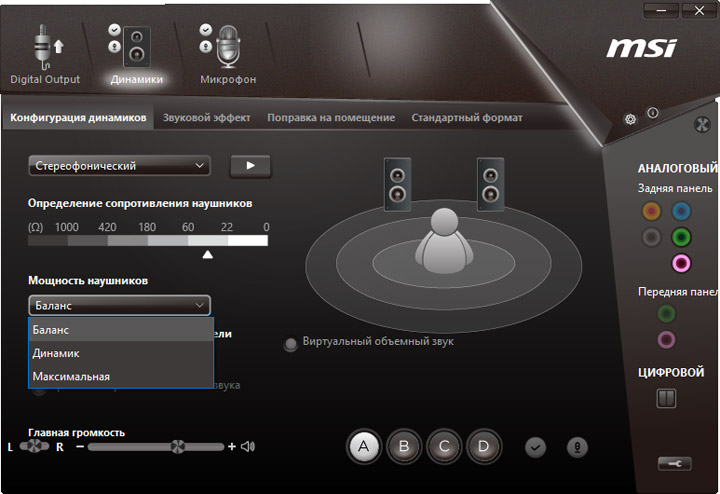

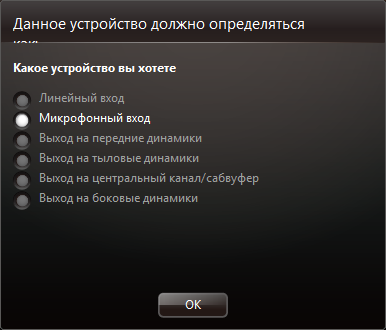

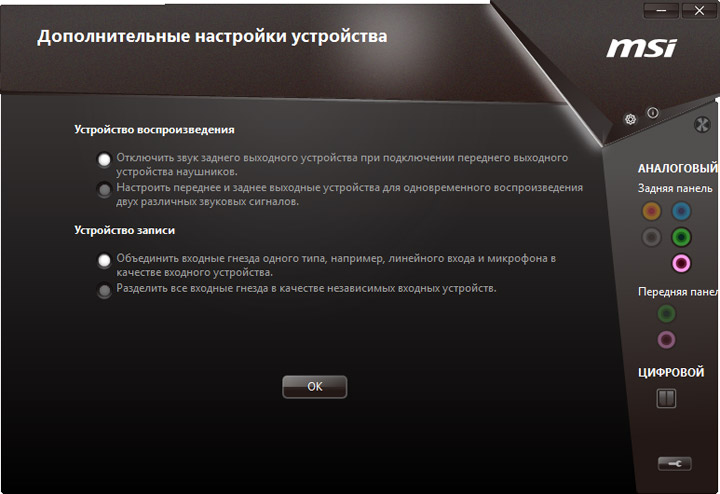

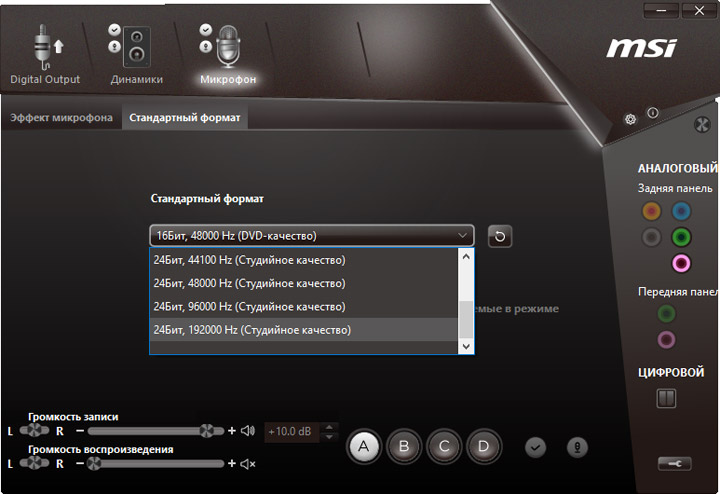

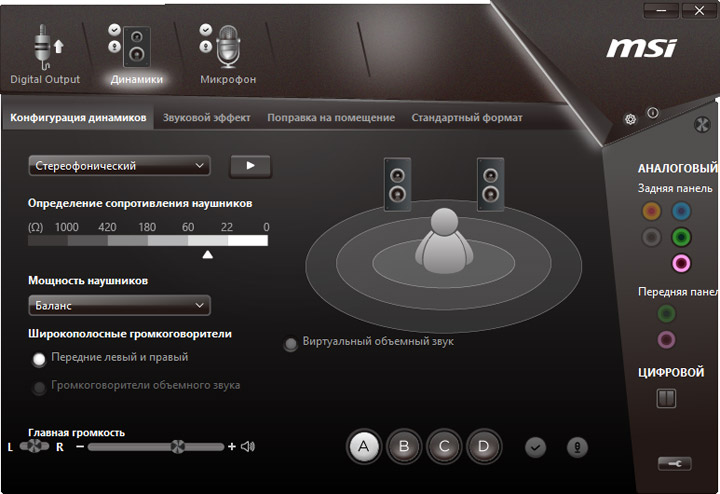

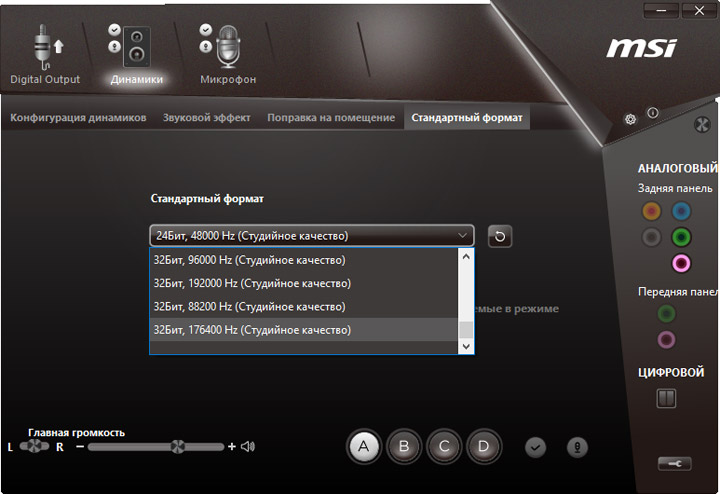

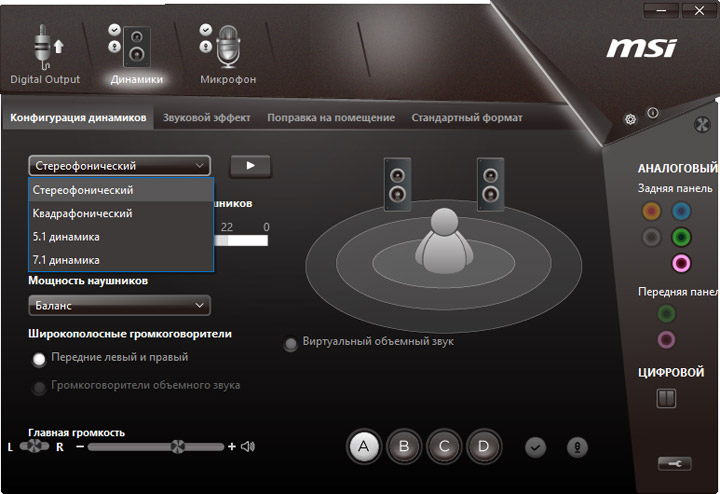

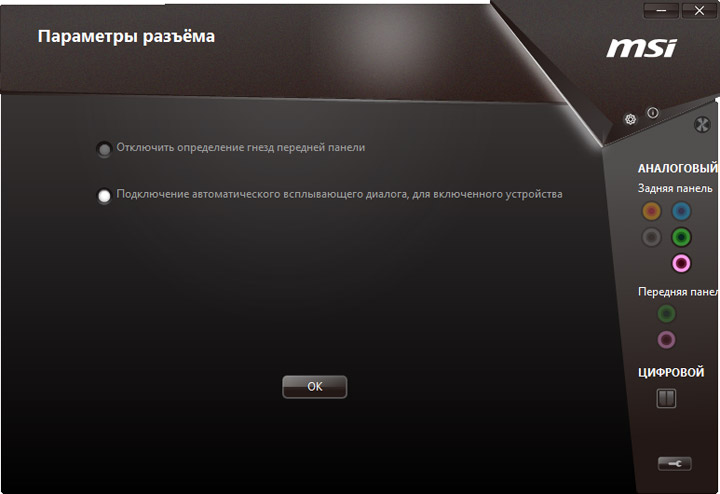

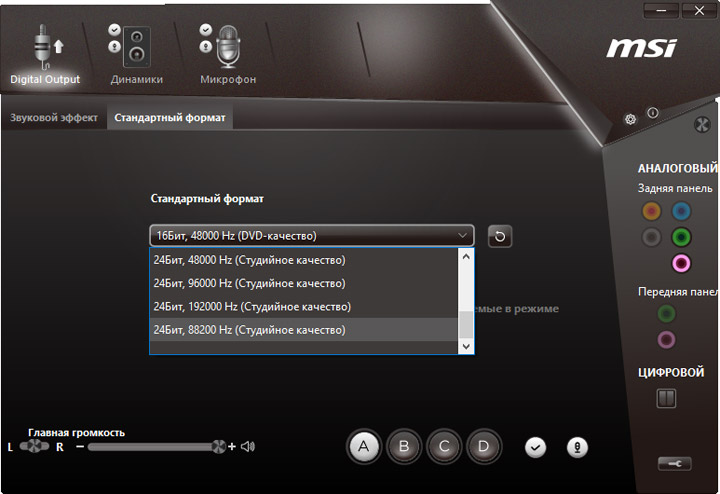

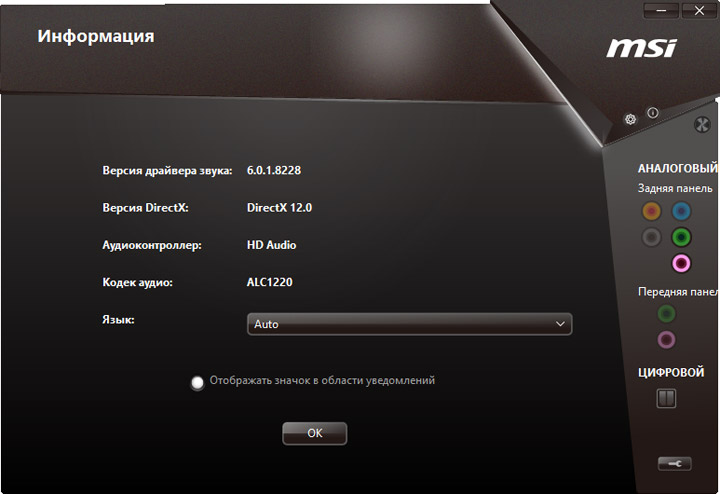

Наладка звука происходит через конфигуратор Realtek. Компания MSI решилась на обновление его внешнего вида (для своей продукции). Яркие особенности в этой модели платы отсутствуют, нет даже профилей для подключаемого основного звуковоспроизводящего устройства. Также нет бонусного ПО для изменения звучания, это участь более дорогих игровых изделий.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

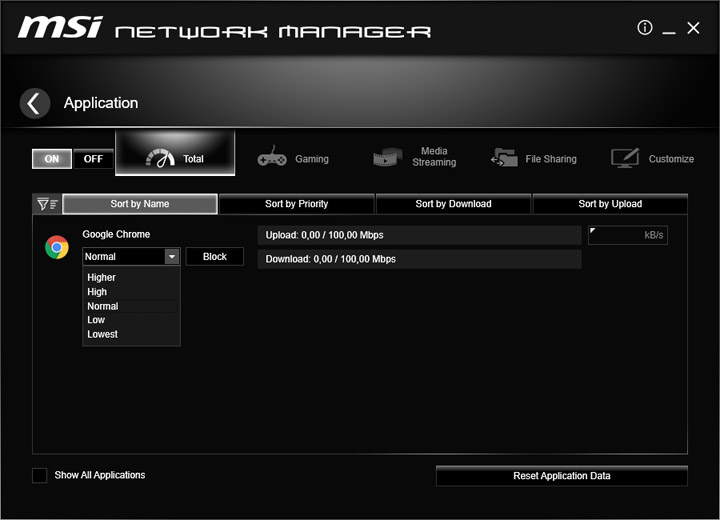

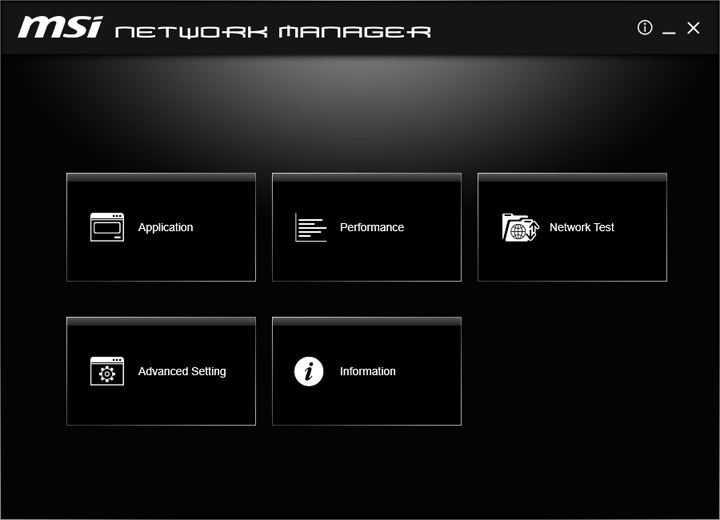

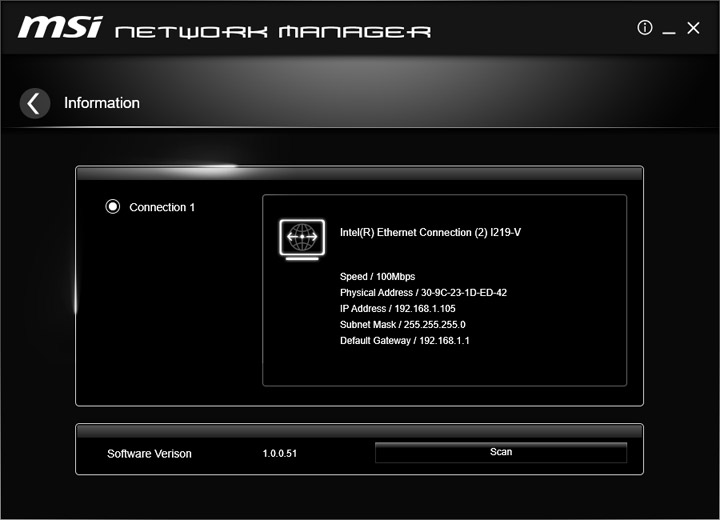

Network Manager базируется на cFosSpeed и позволяет в автоматическом или ручном режимах распределять приоритет у приложений, использующих выход в Сеть.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1014), Intel Rapid Storage Technology Driver (15.7.1.1015), Intel Turbo Boost Max Technology 3.0 Driver (1.0.0.1032), GeForce 384.76 (22.21.13.8476), PhysX 9.17.0524.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

Продукт Версия микрокода AIDA64 BenchDLL Windows 10
MSI X299 SLI Plus 1.40 5.92.4346 4.3.759-x64 10.0.15063.540

Разгонный потенциал

Для этого тестирования привлекался розничный образец Intel Core i7-7820X. Как известно, для работы Turbo Bооst Max 3.0 уже с завода определены два лучших ядра, у нашего экземпляра схема распределения нагрузки по ядрам выглядит следующим образом:

MSI X299 SLI Plus

Штатные настройки системы при этом имеют вид:

MSI X299 SLI PlusMSI X299 SLI Plus

Равно, как и с уже рассмотренными платами, необходимо изучить поведение каждого отдельного ядра, методика этого участка тестирования описана в обзоре ASUS Prime X299-A.

Intel Core i7-7820X Тест №1, пара множитель-напряжение (В)    Тест №2, 5 ГГц, 1,38 В Анализ результатов
Номер ядра 45 47 49 50 Температура, °C (max) Конфигурация, ядер
Core 0 1,06 1,12 1,19 1,27 74 4
Core 1 1,06 1,12 1,23 1,32 76 8
Core 2 1,05 1,11 1,18 1,25 69 4
Core 3 1,06 1,14 1,23 1,33 80 8
Core 4 1,04 1,1 1,19 1,26 68 4
Core 5 1,06 1,13 1,22 1,28 69 4
Core 6 1,07 1,16 1,24 1,31 76 6
Core 7 1,07 1,13 1,23 1,28 77 6

В этом процессоре намного меньше вопросов к лучшим, с точки зрения инженеров, ядрам; ними оказались «нулевое» и «четвёртое». Они не являются самыми горячими и не требуют высокого напряжения для работы. Самыми худшими я определил два, которым необходимо наибольшее напряжение для безошибочных действий. Ещё два — для шестиядерной конфигурации — характеризуются повышенной температурой при работе. Таким образом, для четырёхядерной конфигурации остались самые холодные ядра и не требующие высокого напряжения. Приступим к разгону, первый тест — Cinebench R15.

Maxon Cinebench R15 Число ядер/потоков — множитель
Пять независимых замеров 4/4 — 50 4/8 — 48 6/12 — 47 8/16 — 46 Штатный режим — 40
Температура Core 0, °C (max) 83 82 82 84 62
Температура Core 1, °C (max) - 87 65
Температура Core 2, °C (max) 81 85 86 86 63
Температура Core 3, °C (max) - 95 69
Температура Core 4, °C (max) 83 85 88 86 63
Температура Core 5, °C (max) 79 83 88 89 65
Температура Core 6, °C (max) 91 95 69
Температура Core 7, °C (max) 87 85 64
Температура ЦП, °C (max) 82 85 89 94 69
Напряжение ЦП, В 1,32 1,26 1,24 1,2 1,09
Потребление, Вт (max) 208 215 276 319 226
Температура VRM, °C (max) 64 65 71 75 65
Результат, cb (max) 812 1044 1529 1987 1751

Восьмипоточная конфигурация (четыре ядра с активным HT) привела к большему нагреву на фоне экспериментов с инженерным образцом Core i7-7820X. Пришлось снизить множитель на один пункт. Для частоты 4,8 ГГц необходимый уровень напряжения оказался заметно ниже, что не замедлило сказаться и на потреблении энергии всей системой. Подобным образом пришлось поступить и со всеми остальными тестовыми сценариями. Полноценная шестнадцатипоточная формула работы процессора, не смотря на множитель «46» и меньшее напряжение для ядер, демонстрировала большие аппетиты, очевидно, КПД преобразователя напряжения хуже, чем у прошлых рассмотренных плат от ASUS. Недвусмысленно об этом говорят показатели температуры из области VRM. Особенно заметна разница при сравнении работы систем на штатных настройках — разница составляет практически 20 градусов. Теперь перейдём к испытаниям при участии LinX.

LinX 0.7.3, объём памяти 10 ГБ Число ядер/потоков — множитель
Цикл из пяти замеров 4/4 — 41 4/8 — 40 6/12 — 40 8/16 — 38 Штатный режим — 40*
Температура Core 0, °C (max) 82 79 82 75 72
Температура Core 1, °C (max) 79 74
Температура Core 2, °C (max) 98 92 97 88 84
Температура Core 3, °C (max) - 95 88
Температура Core 4, °C (max) 101 92 97 88 80
Температура Core 5, °C (max) 87 83 91 85 76
Температура Core 6, °C (max) 91 94 88
Температура Core 7, °C (max) 85 75 71
Температура ЦП, °C (max) 97 90 96 94 84
Напряжение ЦП, В 1,08 1,04 1,05 1 1,09
Потребление, Вт (max) 243 243 327 350 319
Температура VRM, °C (max) 68 68 78 81 78
Результат, Gflops (max) 414,01 393,45 559,92 656,5 439,79

Удобнее провести параллель на двенадцатипоточной конфигруации, где и множитель, и напряжение для всех ядер были одинаковыми (с прошлыми тестами). Розничный экземпляр процессора оказался значительно горячее, на целых 15 градусов. MSI X299 SLI Plus прогрелась при этом до 78 °C на фоне шестидесяти градусов у соперничающих представителей из лагеря ASUS. Впрочем, итоговый результат вычислений здесь был повыше. Отдельно нужно написать о штатных настройках. Исполнение сценариев LinX с ними не возможно, поскольку через несколько минут компьютер попросту отключался, хотя никакие из показателей не были при этом критичными. При ручной установке температуры срабатывания троттлинга для процессора на штатную планку в «105 °C» работа системы стабилизируется и LinX исправно функционирует. Однако при этом получаемые результаты заметно отличаются от замера к замеру, но ни разу не приближаясь к ожидаемым результатам. При этом датчики частоты у процессорных ядер демонстрируют 4 ГГц. Вероятнее всего, задействуются некие защитные механизмы, которые при ручном разгоне так или иначе отключаются. Потому достойно оценить работу при штатных настройках нельзя.

При выполнении собственных экспериментов не потребовалось вмешиваться в настройки вторичных напряжений, все они оставались штатными, для памяти величина равнялась 1,2 В, у Uncore — 0,895 В, для SA — 0,83 В, а у IO — 1,015 В. Входное процессорное снижалось до 1,744 В при использовании четырёх и шести ядер, а при активации восьми оно изменялось до 1,728 В (профиль LLC выбирался испытуемой самостоятельно).

Повышение опорной частоты оказалось таким же, как и с другими платами — 174,5 МГц. Особые функции прошивки при этом не использовались. Единственным исключением была ручная установка параметра CPU Over Temperature Protection, делалось это для корректного выполнения заданий в LinX. Все важные напряжения слегка повышались в ручном режиме.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Поведение устройства было предсказуемым. При установке неработоспособных параметров осуществлялось несколько попыток старта, а затем появлялось приглашение зайти в UEFI и провести исправления, загрузившись либо со штатными настройками, либо же сразу активировать прежде заготовленное в одном из профилей состояние системы.

MSI X299 SLI PlusMSI X299 SLI Plus

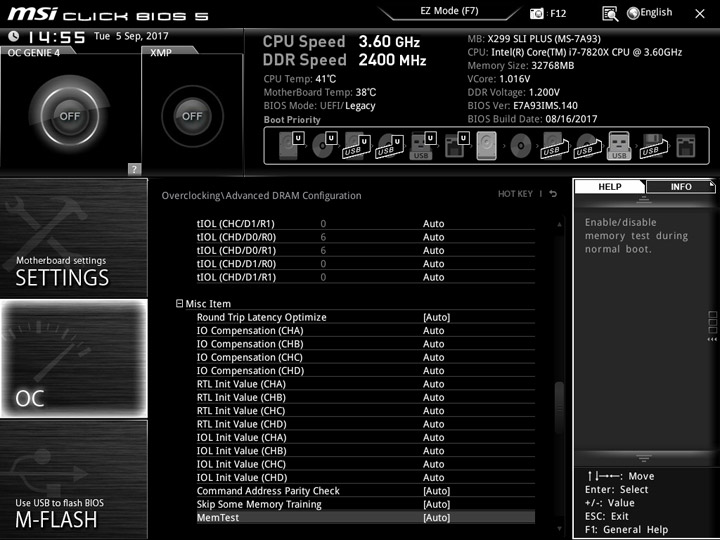

Разгон оперативной памяти затребовал напряжения для неё величиной 1,4 В, а схема задержек имела вид 14-15-15-28-1T. Увеличить частотный передел не вышло, 3 ГГц — ожидаемая конфигурация для нашего набора. Пришлось снижать как множитель, так и питающее напряжение для процессорных ядер, чтобы успешно пройти весь цикл стресс-тестирования, роль которого отводилась LinX.

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Наблюдение за входным напряжением позволило определить наиболее подходящий профиль LLC, ним оказался «Mode 4».

MSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI PlusMSI X299 SLI Plus

Этот этап тестирования ожидаемо является наиболее тяжёлым для преобразователя напряжения. Встроенный датчик достаточно корректно отображает действующую температуру. Без нарушения конструкций и схемы охлаждения, я смог намерить не больше, чем на пару градусов выше относительно тех значений. Нагрев верхней точки радиатора приближался к 55 °С, но следует помнить, что основной элемент там — отражатель (светофильтр) для элементов подсветки, потому какой была температура именно металлических элементов — сказать трудно. Не принимая во внимание нетипичные для LinX всплески потребления, вызванные фоновой активностью системы, уровень потребления составил 96–385 Вт. Не смотря на сниженную процессорную частоту, общая продуктивность системы была выше, что само по себе является интересным фактом. Несколько высоким можно охарактеризовать потребление системы в простое.

MSI X299 SLI Plus

Вывод

По итогу наших тестов можно сказать об успешности проделанной работы специалистами MSI. При проведении разгона я не столкнулся с проблемами, есть множество пунктов в UEFI, благодаря которым этот процесс проходит полностью контролируемо. Чего нельзя сказать о работе системы на штатных настройках, когда прохождение нескольких циклов замеров в LinX неминуемо приводит к её отключению, а значит уже требуется вмешательство со стороны пользователя. Меню UEFI выполнено достаточно дружелюбно даже для начинающего пользователя, потому энтузиастов трудности подобного плана не должны смущать. На плате есть множество температурных датчиков и шесть колодок под охладители, можно воспользоваться получаемыми температурными данными как базой для составления алгоритма по снижению оборотов вентиляторов. Построение стабилизатора питания может казаться вычурным, но со своими обязанностями он справляется, а имеющиеся профили LLC вместе с мониторингом формируемого там напряжения только улучшают свойства этого узла для конечного потребителя.

Статус изделия подразумевает отсутствие яркого оформления и различных бонусов, это относится как к самой плате, так и к её комплекту поставки. Учитывая разницу во вкусах у потенциальных покупателей, наверняка такие шаги для определённой части аудитории будут даже привлекательными. Но для сборщиков игровых ПК возможностей того же встроенного звука уже может быть недостаточно, ведь для корректировки окраса нет никакого специализированного ПО, не говоря уже про особую схемотехническую реализацию.

В целом, нет явных причин, чтобы исключать эту модель из шорт-листа кандидатов, особенно в случае воздвижения во главу будущего ПК качеств вида высокой итоговой производительности и наличия множества портов ввода-вывода. Заложенного преобразователя питания достаточно как для работы на штатных частотах, так и при разгоне не экстремального характера. При оверклокинге будущий владелец скорее столкнётся с проблемой роста температуры у процессора и озадачится поиском многоканального скоростного набора оперативной памяти.
