Обзор и тестирование материнской платы MSI MEG Z590 Ace. Экспериментируем с разгоном Intel Core i9-11900K

Серия MEG знаменует собой флагманские изделия игровой направленности, в разрезе материнских плат здесь максимально насыщенным функциональными возможностями продуктом выступает модель Godlike, но мы будем рассматривать чуть более скромную — Ace. Прежде её основной «фишкой» был отказ от видеовыходов на задней панели, теперь от этого канона отошли и сзади есть HDMI 2.0b. Устройство является предельно наполненным интерфейсными выходами, кнопками, индикаторами и прочими мелочами, благодаря чему даёт возможность нам в полной мере ощутить дух всего поколения продуктов.

MSI MEG Z590 Ace

Компанию самому современному чипсету Intel Z590 здесь составляют адаптеры проводной и беспроводной сетей от того же производителя, при этом используются наиболее современные варианты на рынке, Wi-Fi 6E получит поддержку только в грядущем обновлении Windows 10. Звуковая подсистема базируется на совершенно новом кодеке Realtek, ему будет помогать дополнительный ЦАП. Линии PCI-E поколения 4.0 ведут к паре слотов для ВК и одному M.2. Есть два порта Thunderbolt 4. Ключевые особенности находятся в таблице ниже, предметнее всё рассмотрим дальше.

Модель MSI MEG Z590 Ace (MS-7D04 VER:1.1)
Официальная страница продукта в Сети MEG Z590 Ace
Чипсет Intel Z590
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3200–5600 — OC
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x4) — Z590
2 x PCI Express 3.0 x1 — Z590
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU
2 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z590
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z590
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы HDMI 2.0b
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2
Порты USB 2 x Thunderbolt 4 (2 разъёма на задней панели (USB Type-C), Intel JHL8540)
3 х 3.2 Gen 2 (2 разъёма на задней панели, Z590)
6 х 3.2 Gen 1 (4 разъёма на задней панели, Z590)
2 х 2.0 (2 разъёма на задней панели, Z590)
4 x 2.0 (разъёмов на задней панели нет, GL850G)
Serial ATA 6 x SATA 6 Гбит/с (Z590)
RAID 0, 1, 5, 10 (SATA, Z590)
0, 1 (M.2 PCI-E, Z590)
Встроенный звук Audio Boost 5 HD:
Codec — Realtek ALC4082 (7.1, HDA)
DAC — ESS SABRE9018Q2C
S/PDIF Оптический (выход)
Сетевые возможности Intel I225-V (2.5 Gigabit Ethernet)

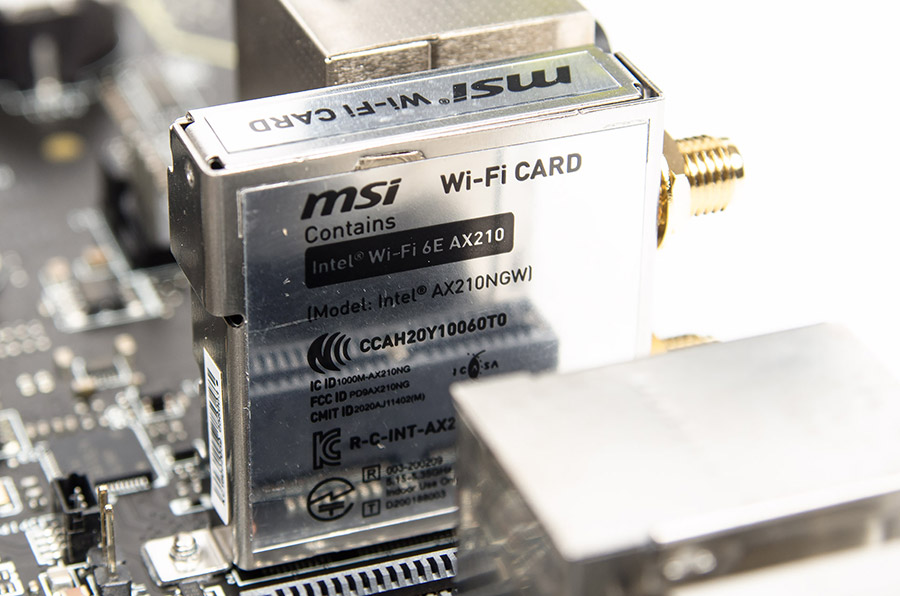

Intel Wi-Fi 6E AX210 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2)
COM
LED Addressable Header 2x Rainbow, 1x Corsair
LED RGB Header 1
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 2x 256 Mb Flash ROM (MX25U25673G)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Mystic Light Sync + Ambient Link, M.2 Shield, POST-индикатор, Tuning Controller Connector, 2x Mini DisplayPort Input (for Thunderbolt 4 passthrough), кнопки: Clear CMOS, Flash BIOS, Power, Reset (Smart); контактные пары: Clear CMOS, Low temperature booting, OC force enter BIOS, Slow mode; контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 500+

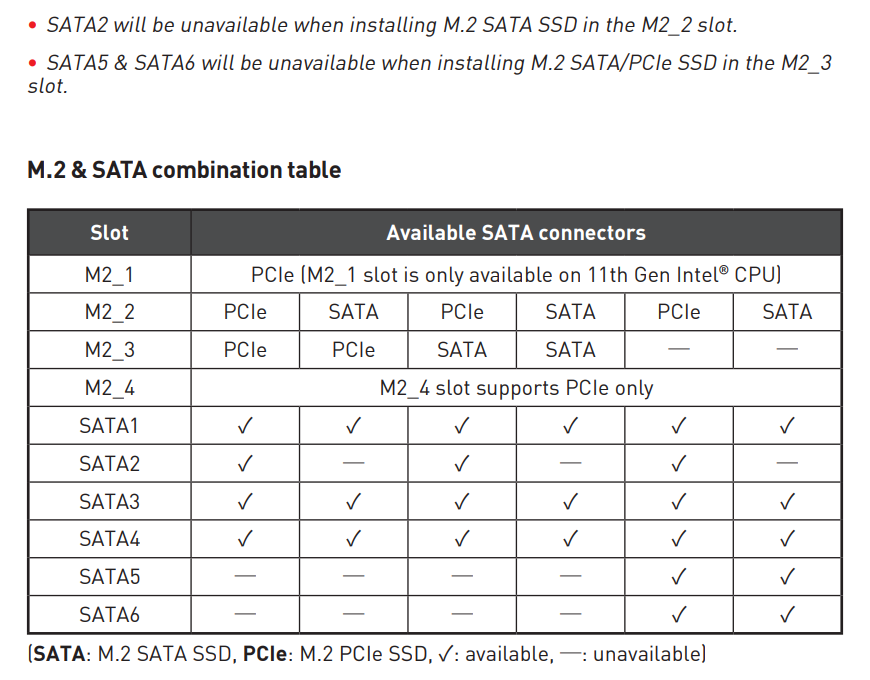

Основная борьба за ресурсы на плате проходит среди накопителей и гнёзда для них. В зоне риска, как и на ряде плат с Intel Z490, оказались порты SATA: 2, 5 и 6. Их перекрывают M.2 под вторым и третьим номером, то есть расположенные под ВК. Для второго, что повыше, возможно использование накопителя PCI-E, которое не будет отсекать SATA 2, лишь переход к этому типу интерфейса деактивирует классический порт под номером «2». Для SATA 5 и SATA 6 ситуация хуже — любой накопитель в третьем слоте M.2 приведёт к их отключению. То есть, предельное число работающих устройств здесь составляет девять штук (при наличии десяти возможных мест подключений).

MSI MEG Z590 Ace

MSI Press Kit

Мы рады сообщить о том, что Украина продолжает попадать в прицел сферы интересов компании MSI. Пресс-комплект, о котором можно было узнать из подогревающих интерес новостей, добрался и до нашей редакции, к тому же до момента анонса CPU от Intel последнего 11-го поколения! Конечно же, здесь стоит поблагодарить и киевский офис MSI, повлиявший на решение оказаться overclockers.ua в числе первых, кому он достанется.

MSI MEG Z590 Ace

Внутри, как и у всех наших коллег, оказались процессор Core i9-11900K (не инженерная, а финальная розничная версия), рассматриваемая плата MEG Z590 Ace и фирменная система охлаждения MPG Coreliquid K360.

MSI MEG Z590 Ace

Упаковка и комплектация

Коробка от платы традиционных размеров, но теперь здесь появилась ручка для облегчения транспортировки.

MSI MEG Z590 Ace

Верхняя крышка откидывается, то есть борта усиленные. Множество ключевых аспектов и отличительных черт продукта описаны на тыльной стороне. Есть и фото платы, всё достаточно предметно и понятно.

MSI MEG Z590 Ace

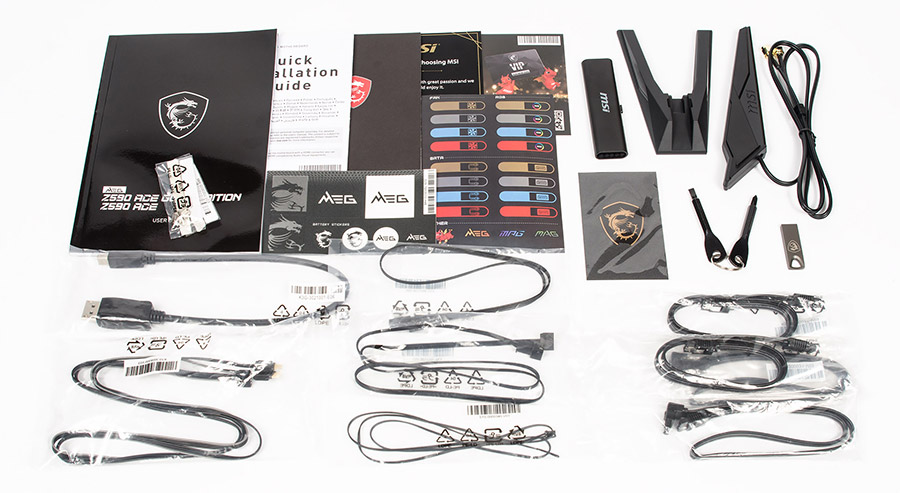

Комплектация:

  • руководство пользователя (на английском языке);
  • четыре стойки и четыре крепёжных винта для устройств формата M.2;
  • многоязычная инструкция по быстрой установке;
  • небольшой рекламный буклет с продукцией MSI;
  • по две наклейки для корпуса и батарейки с логотипом MEG, столько же — с фирменным драконом;
  • карта регистрации покупателя;
  • промо-флаер акции MSI Reward Program;
  • восемь пар ярлыков для маркировки кабелей FAN, RGB и SATA;

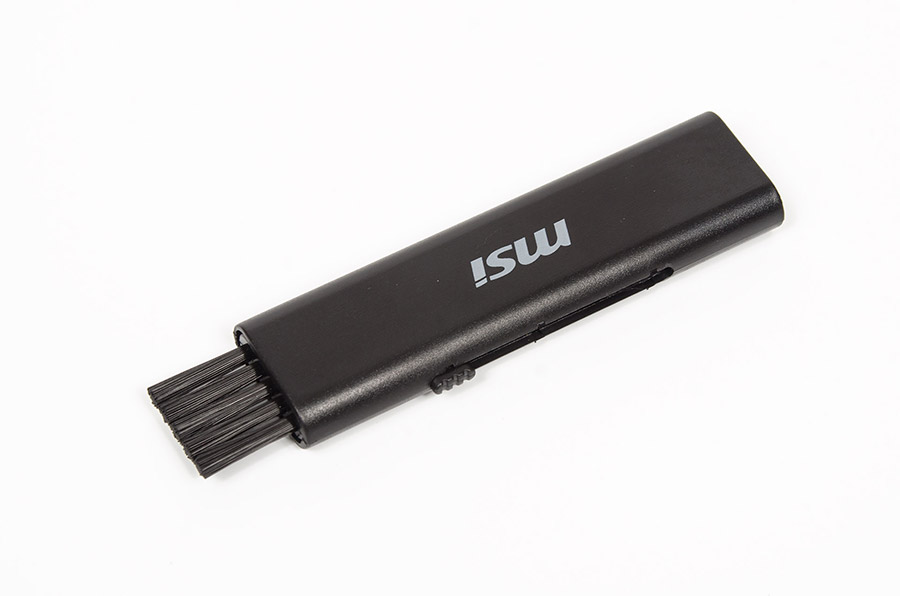

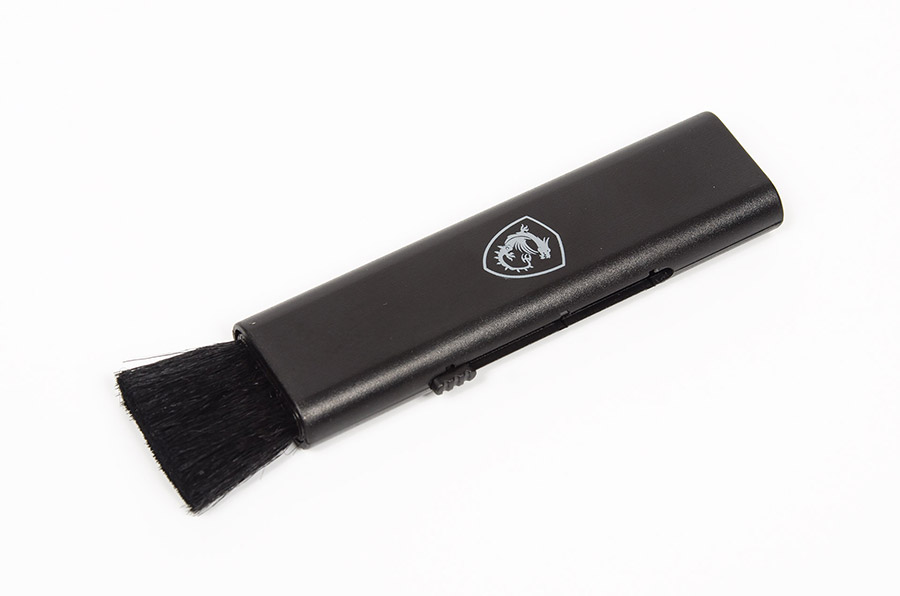

  • компактная выдвижная двухсторонняя кисточка;
  • наклейка с логотипом MSI Gaming Series;

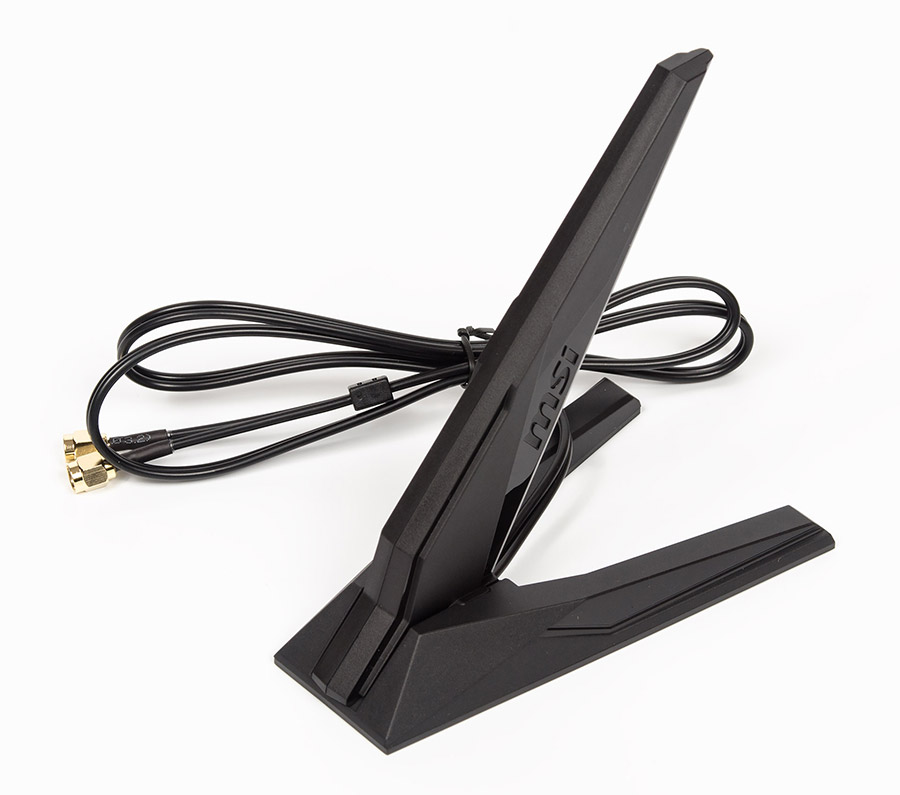

  • выносная антенна с возможностью фиксации лишь одного положения, подставка дополнена магнитом;

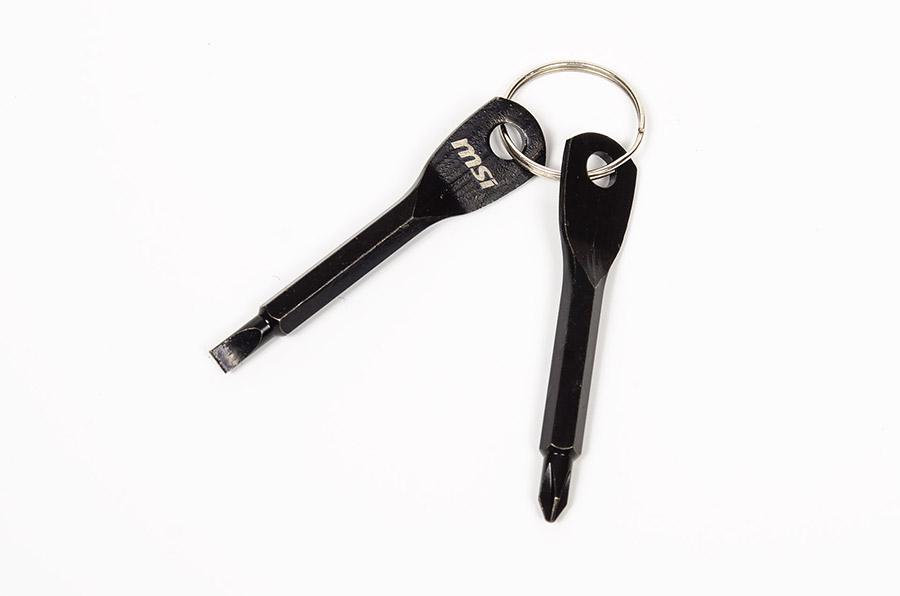

  • пара фирменных отвёрток (плоский и крестообразный шлицы);

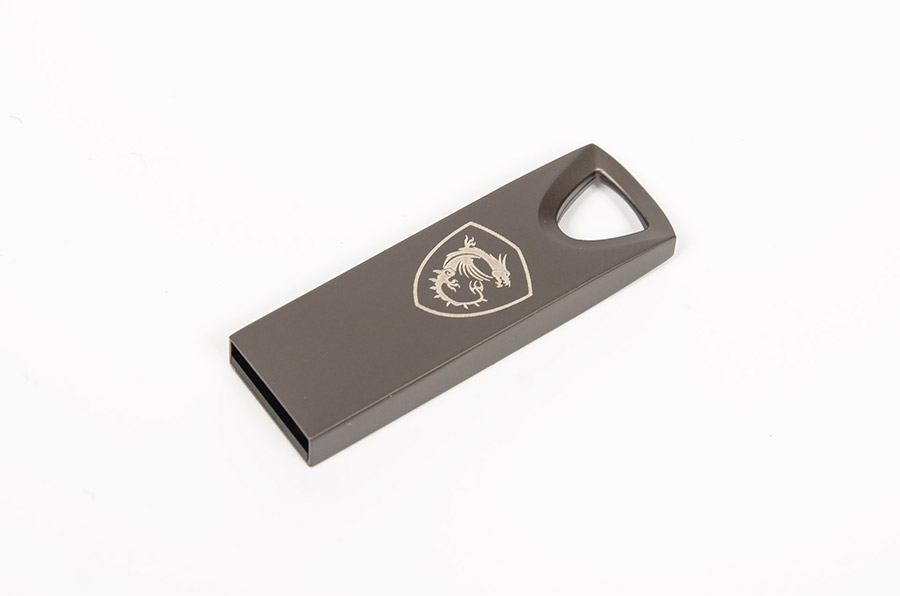

  • флэш-накопитель с драйверами и фирменным ПО (объёмом 16 ГБ);
  • кабель типа «DisplayPort to Mini DisplayPort»;
  • три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
  • одна выносная термопара;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

Внешний вид

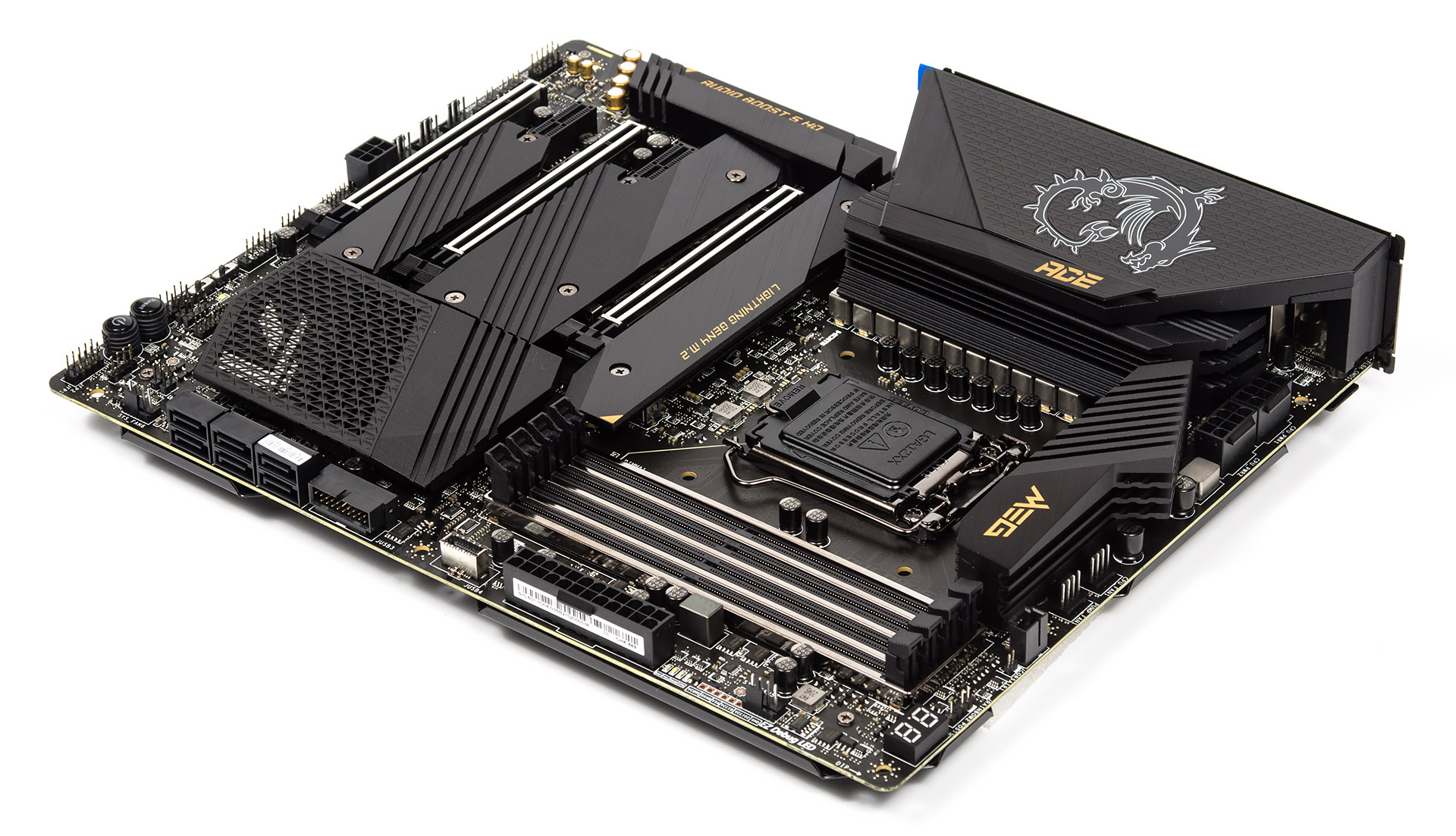

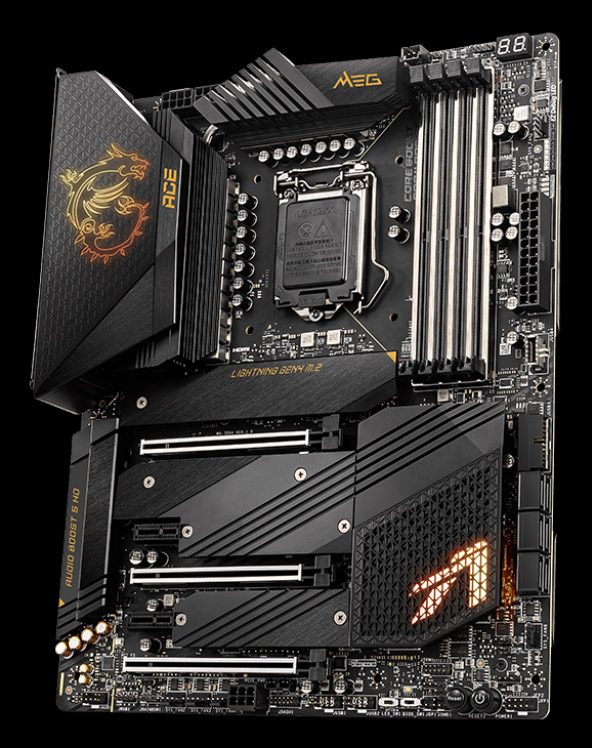

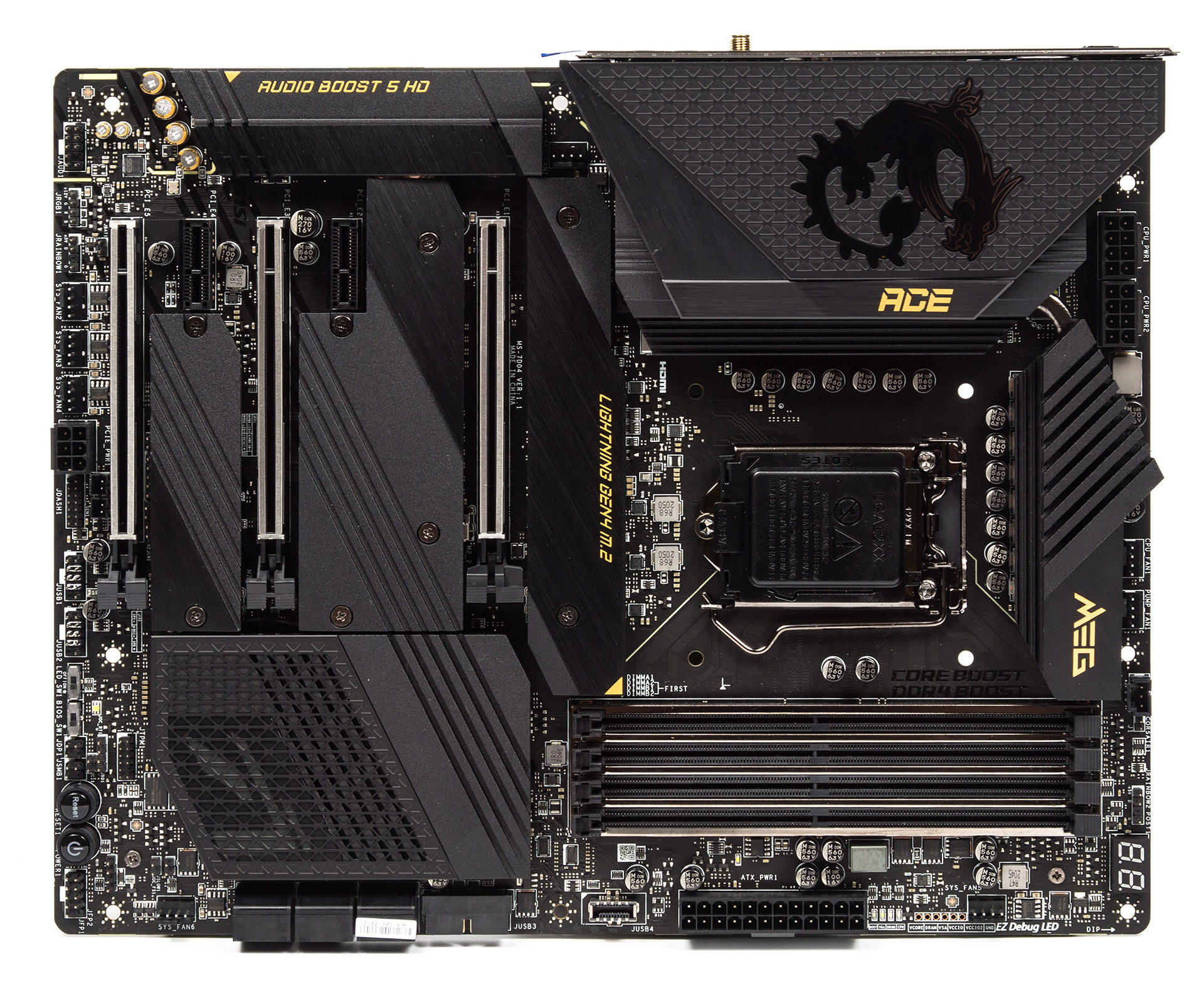

Самым непривычным и оттого заметным внедрением стали четыре посадочных места для накопителей M.2. Везде предустановлены радиаторы. Ещё можно выделить два гнезда на восемь контактов для нужд питания процессора и одно на шесть — под усиление графической подсистемы, в случае использования нескольких устройств.

MSI MEG Z590 Ace

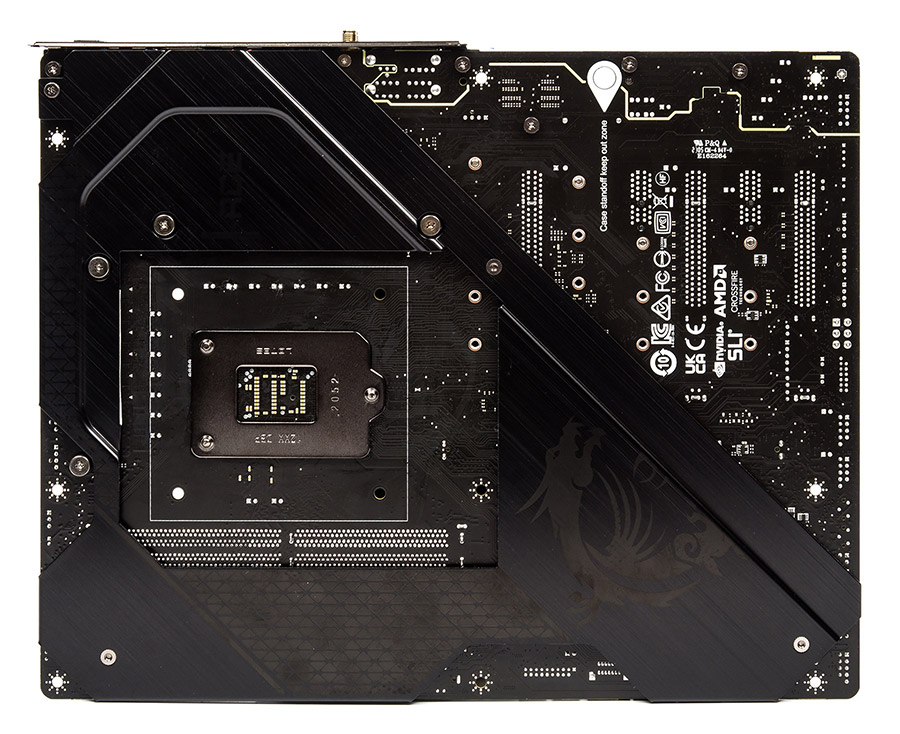

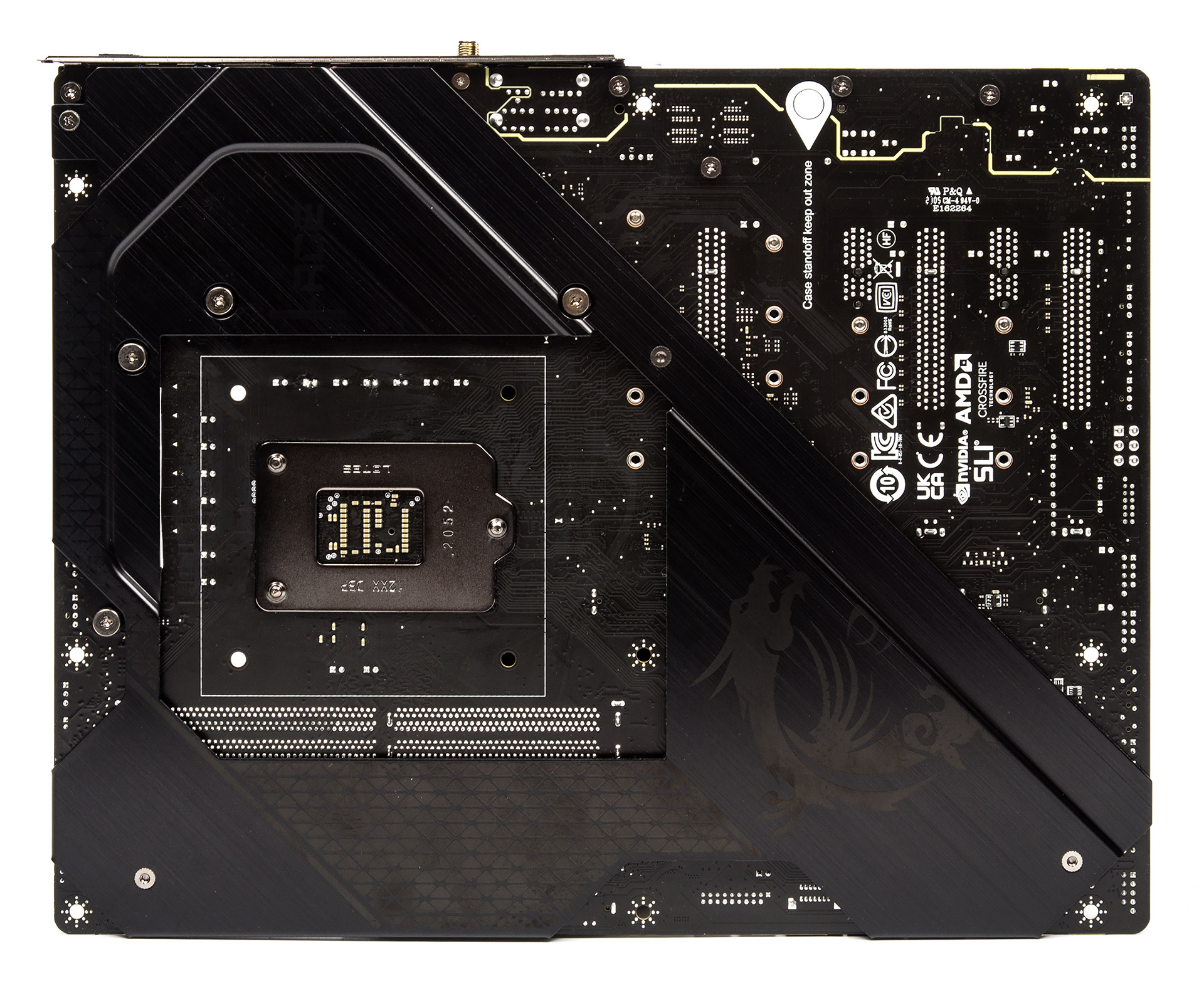

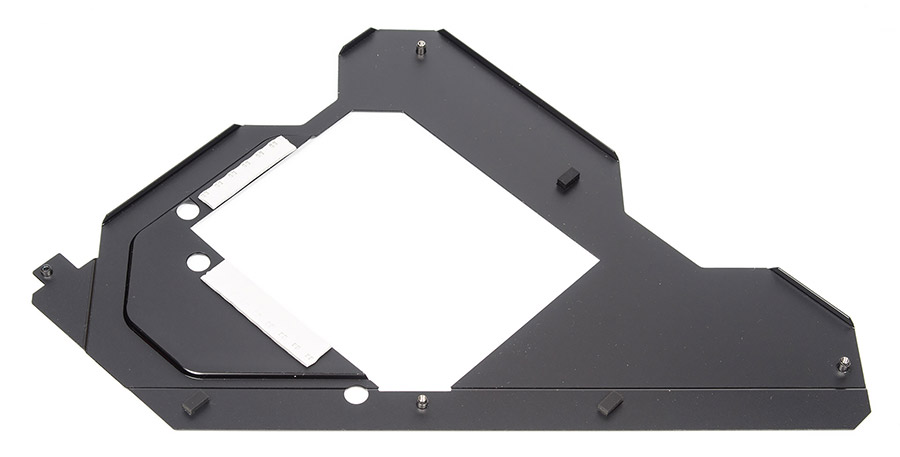

Сзади есть увесистая металлическая пластина. Выглядит всё вполне сдержанно и солидно. Всюду используется винтовой прижим.

MSI MEG Z590 Ace

Светодиодная иллюминация имеется в накладке над портами ввода-вывода, второй сектор — охладитель чипа Intel Z590.

MSI MEG Z590 Ace

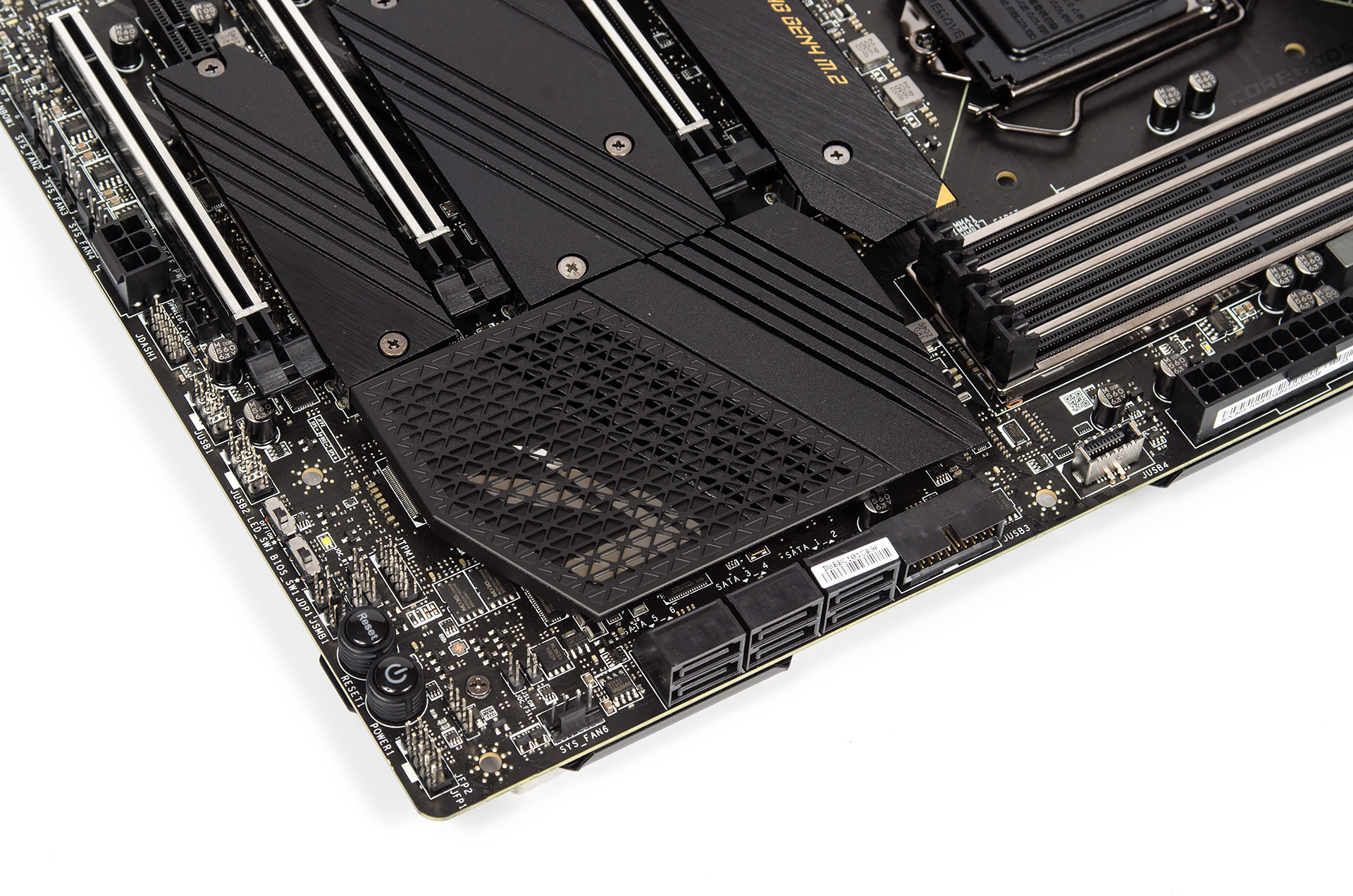

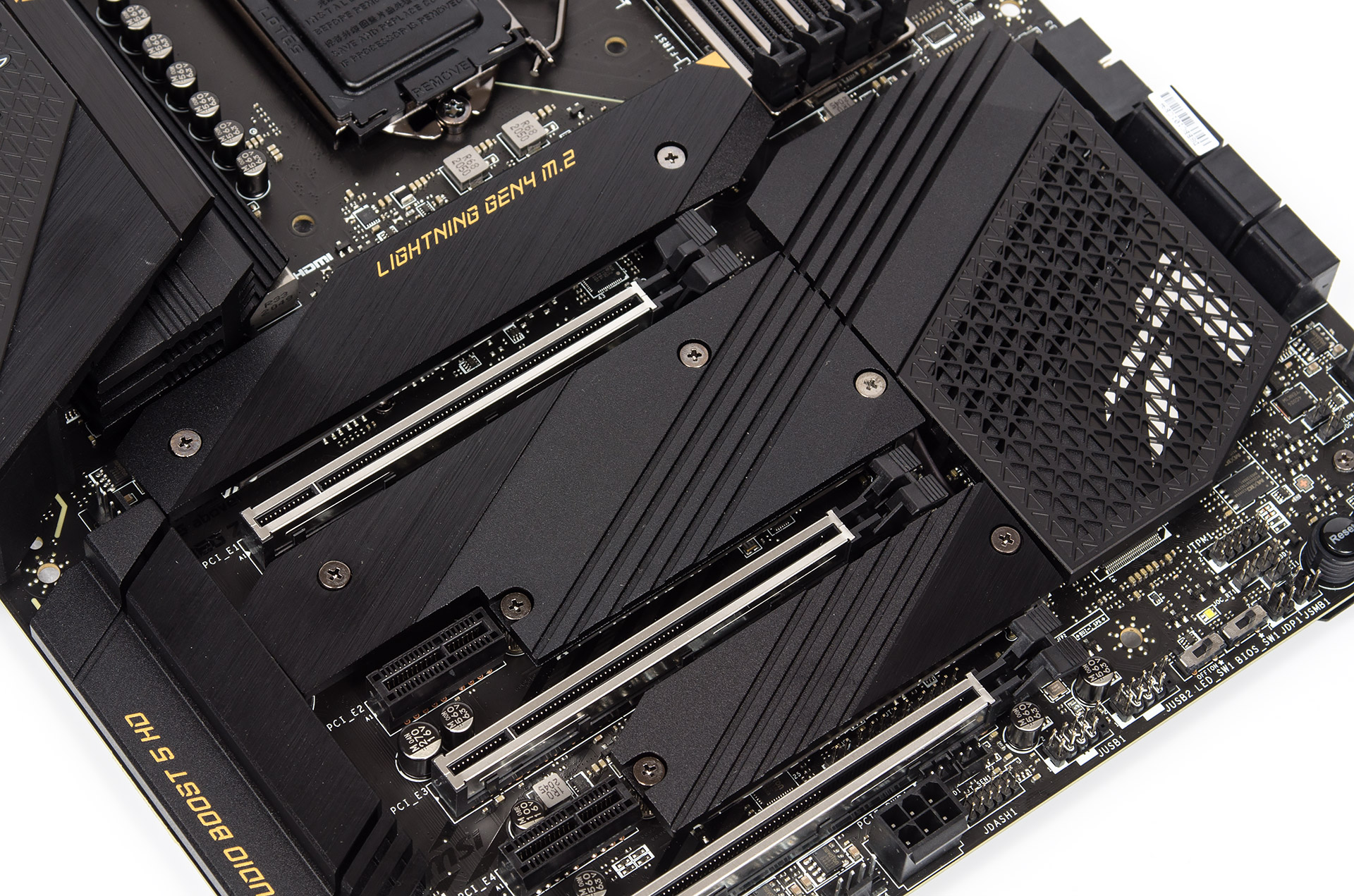

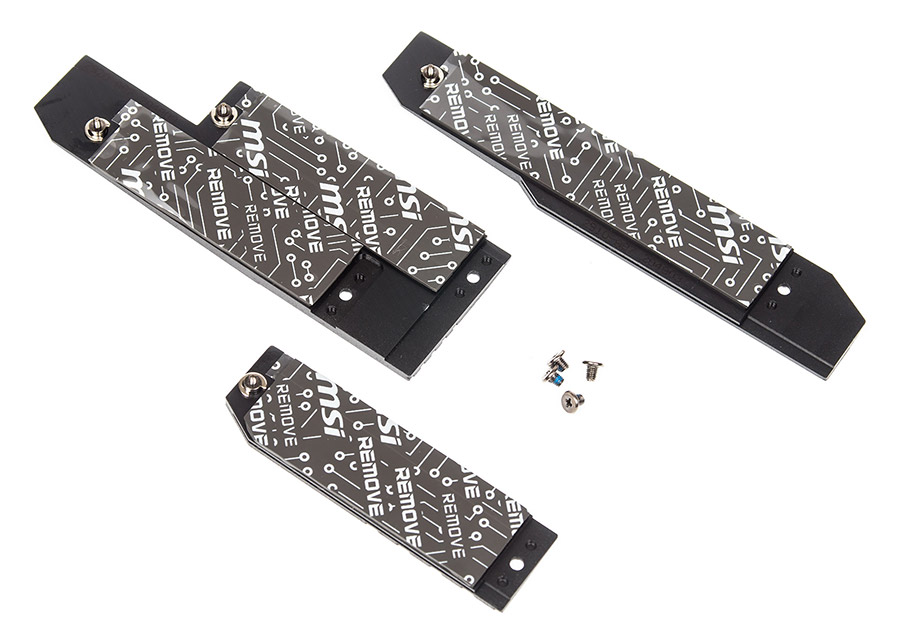

Видим четыре независимых радиатора. Центральный рассчитан на два места, но в случае использования одного накопителя площадь рассеивания окажется увеличенной и это весьма находчиво, учитывая расположение под греющейся видеокартой.

MSI MEG Z590 Ace

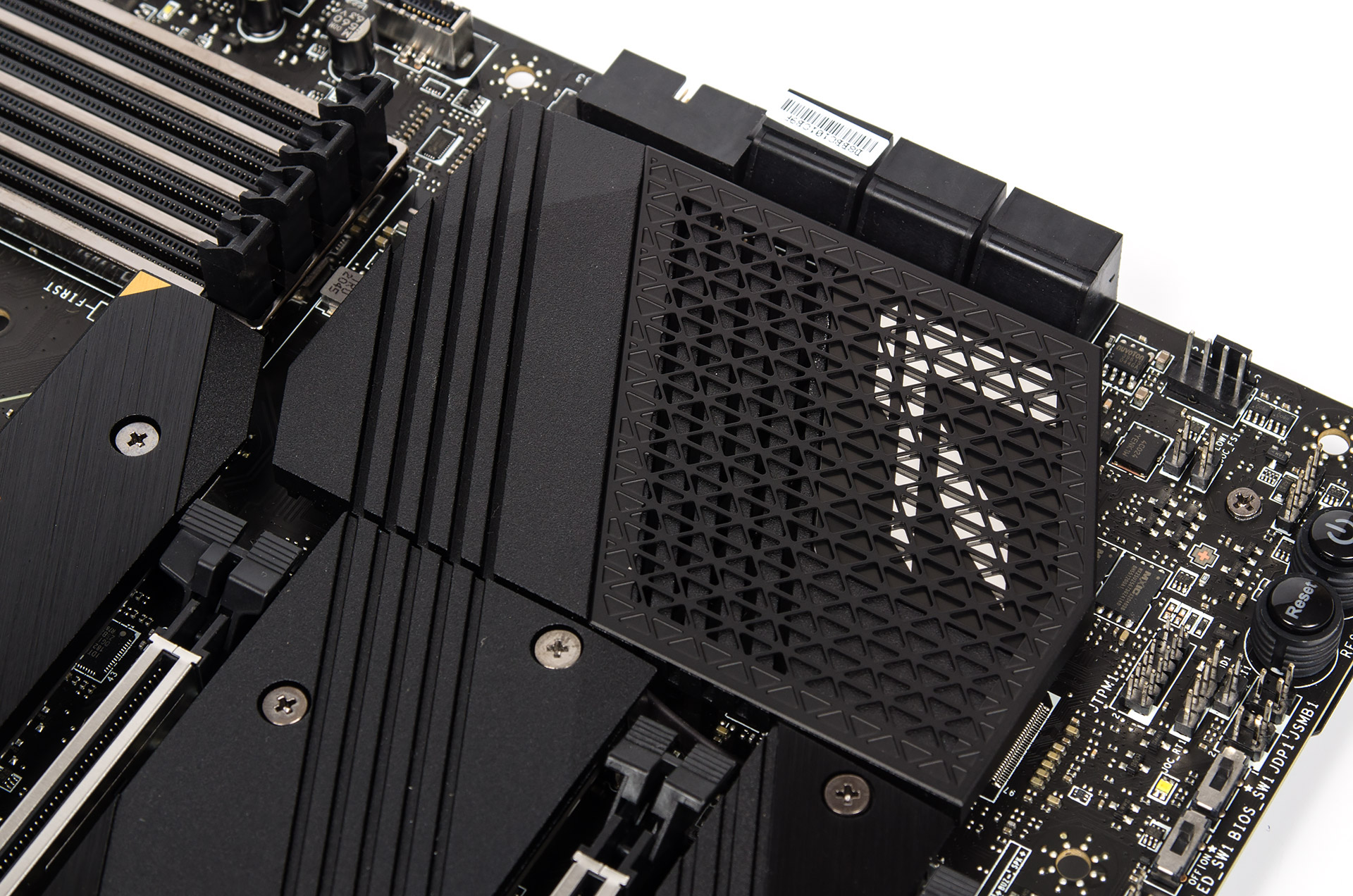

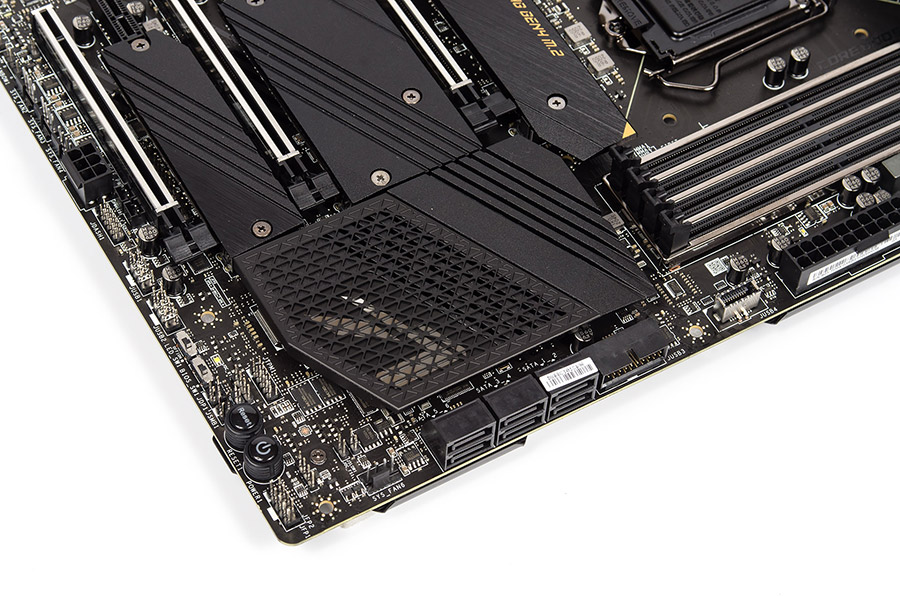

У чипсета свой, обособленный охладитель. Нет никаких вентиляторов или чего-то подобного. Температура чипа находилась в абсолютно безопасных рамках всё время, пока я экспериментировал с изделием.

MSI MEG Z590 Ace

На процессорном (верхнем) M.2 предусмотрен монтаж продуктов самой разной длины, а на всех прочих местах будет ограничение восемью сантиметрами.

MSI MEG Z590 Ace

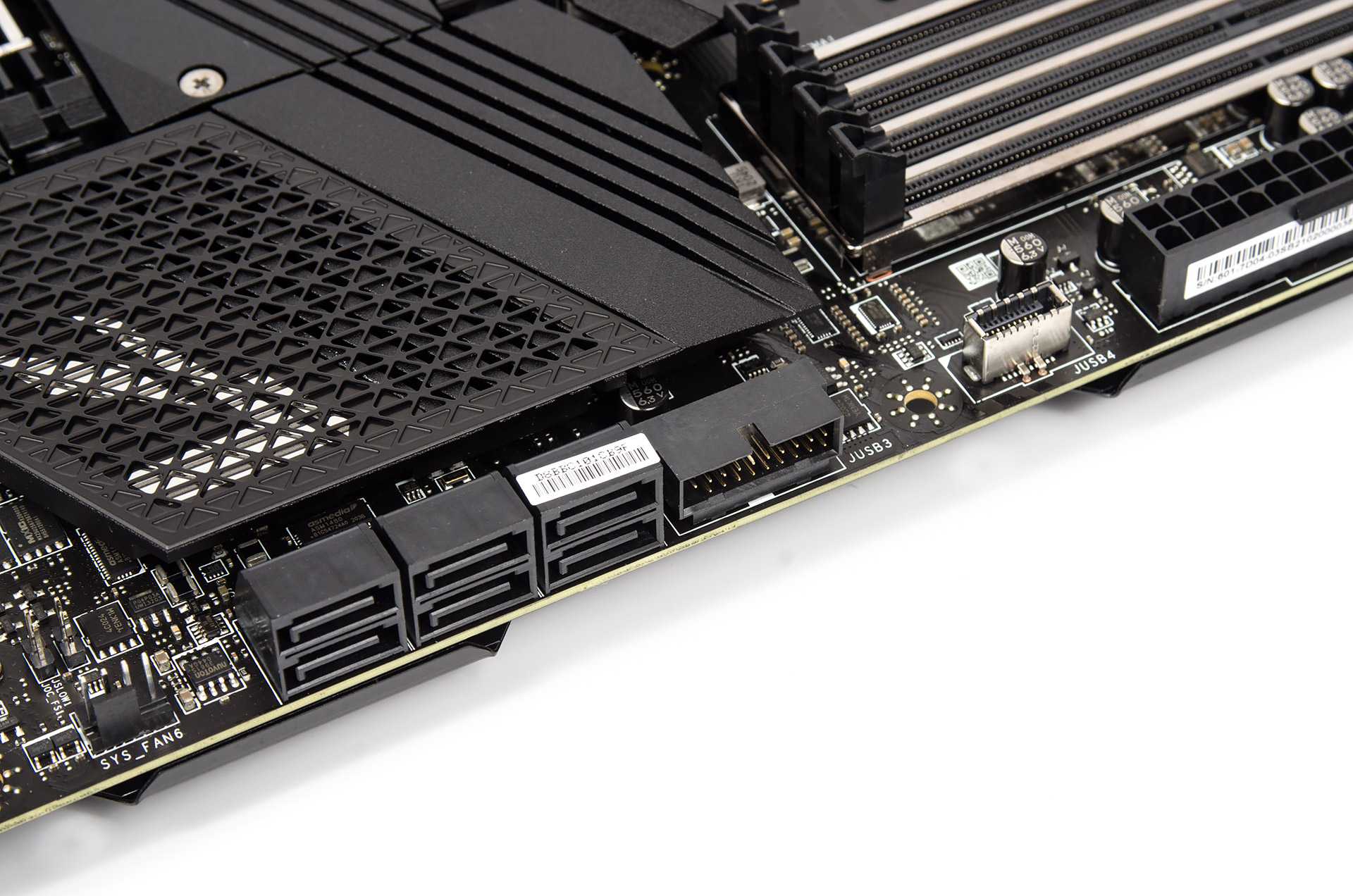

На правом торце продольными гнёздами набраны шесть выходов SATA и проводится кабельное подключение корпусных USB 3.2 Gen 1. Контактную площадку для симметричного выхода USB 3.2 Gen 2 производители пока ещё с упорством делают поперечной.

MSI MEG Z590 Ace

Пара площадок под хабы или корпусные гнёзда USB 2.0 расположены у нижней грани платы.

MSI MEG Z590 Ace

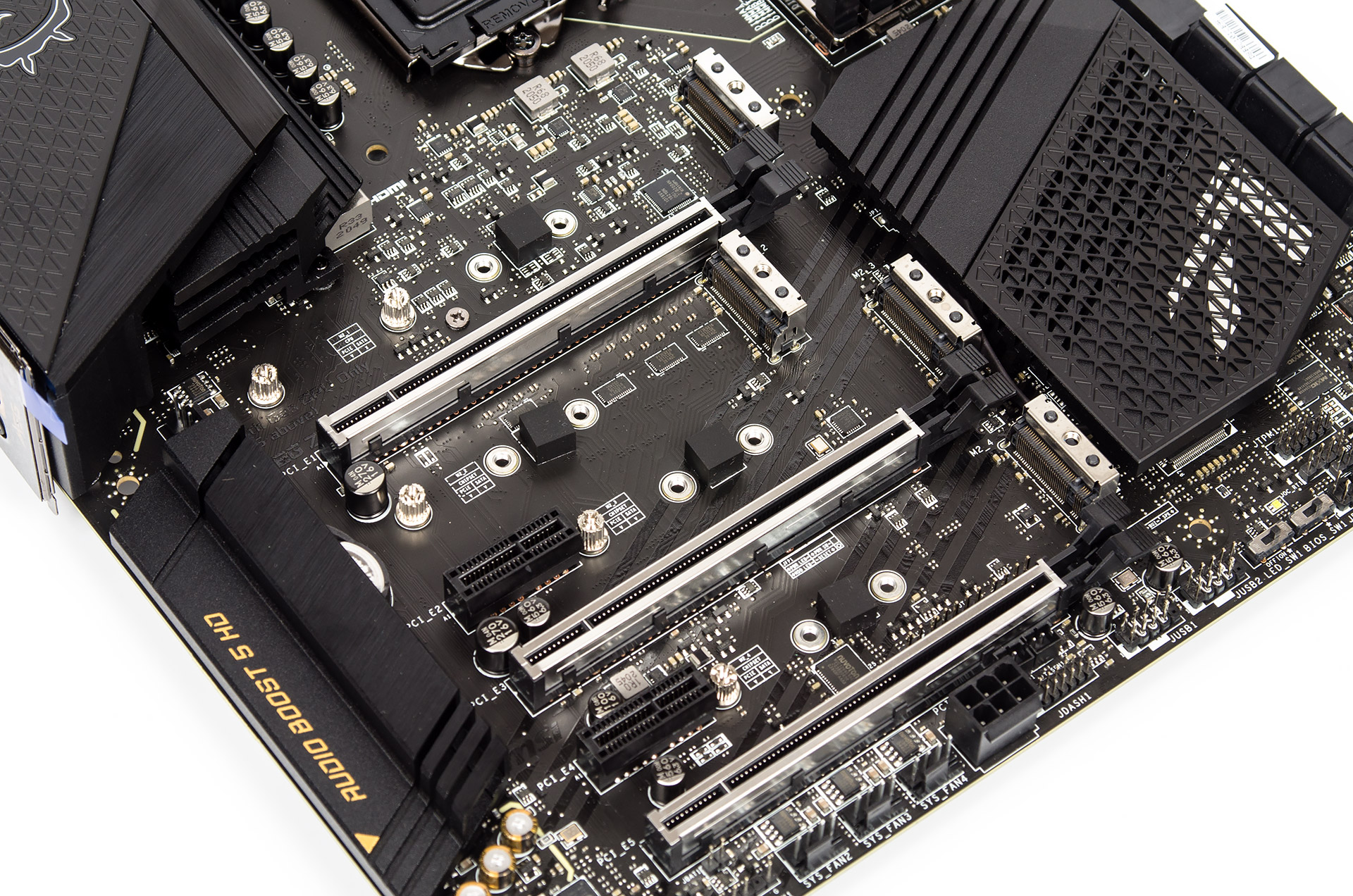

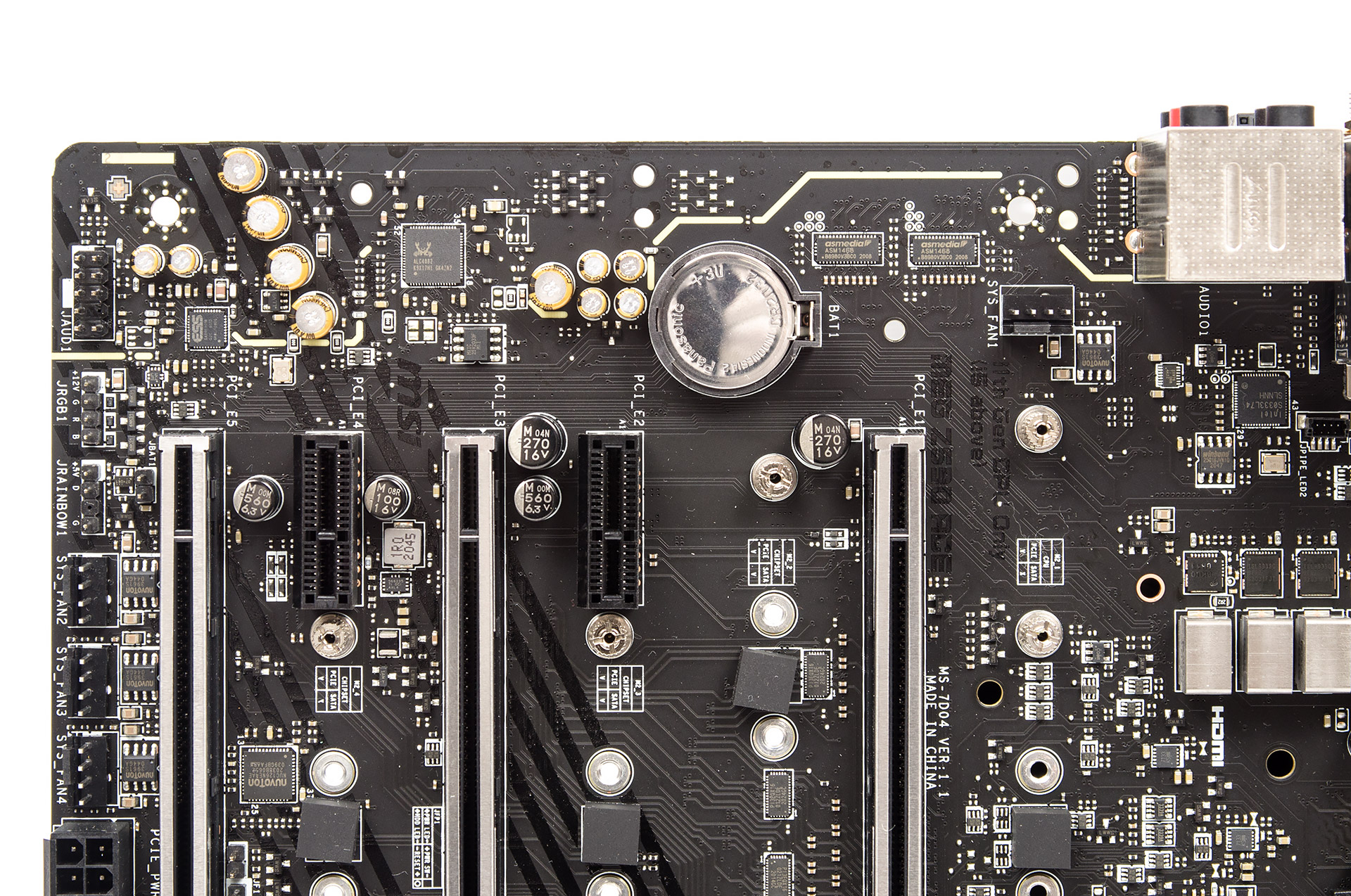

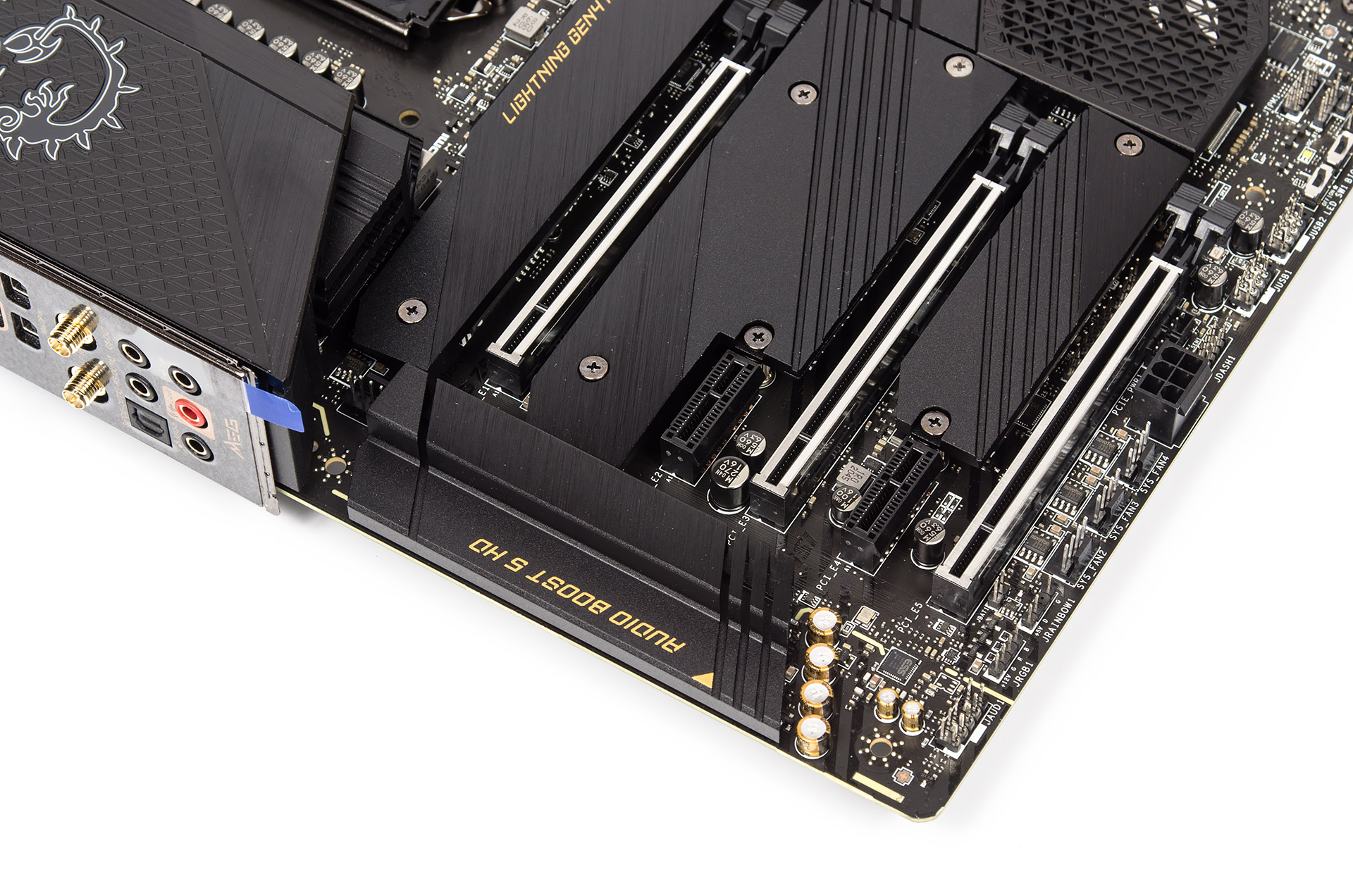

Деление шестнадцати линий от ЦП для нужд ВК будет проходить между верхними PCI-E x16, остальные три слота взаимодействуют с чипсетом. Нижний делит ресурсы с рядом расположенным M.2 — работать сможет лишь что-то одно из них.

MSI MEG Z590 Ace

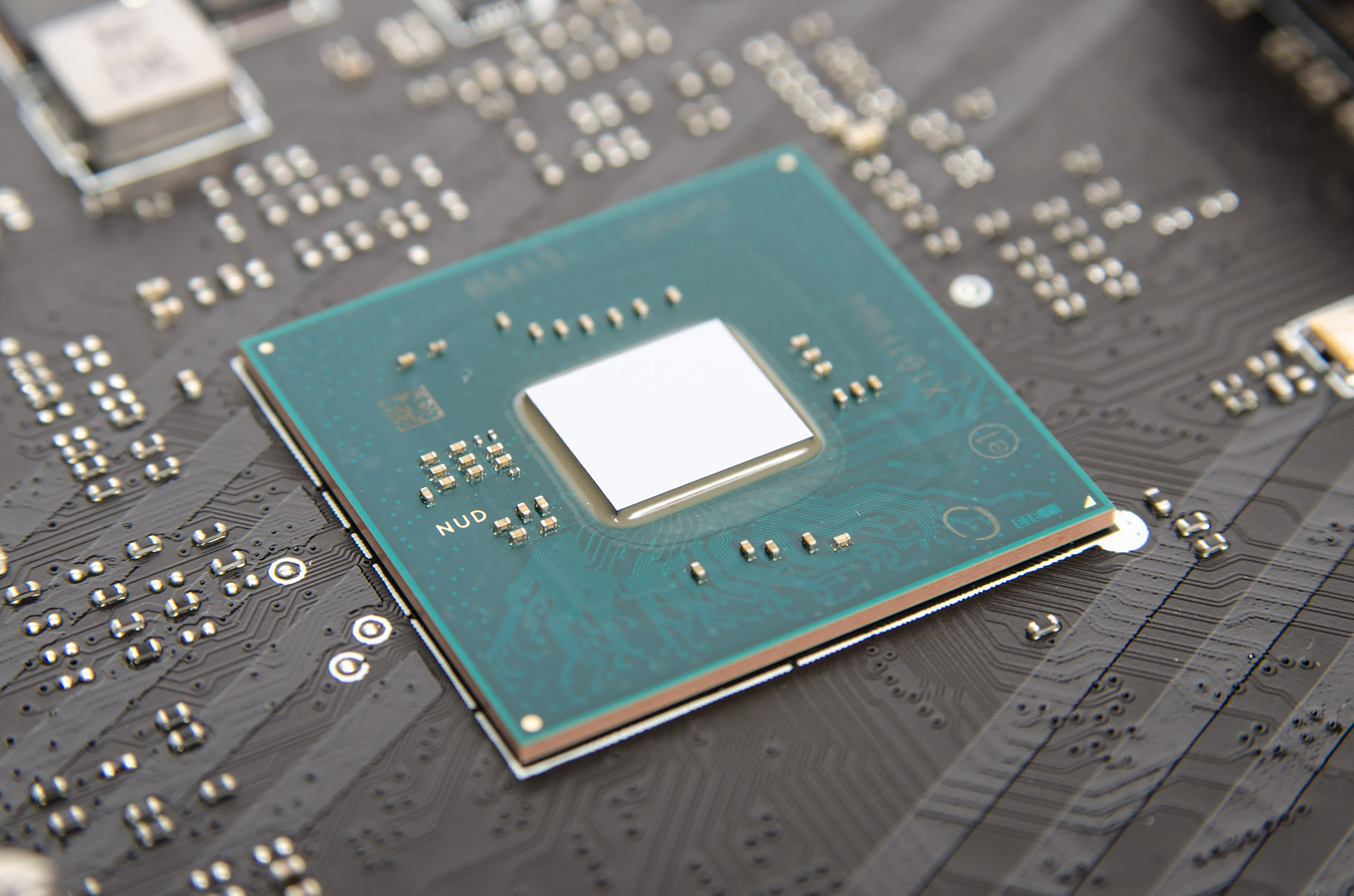

На плате рядом с системной логикой нет ничего, включая часто используемые в последнее время светодиоды. Повторители (ReDriver) и свитчи (Mux/DeMux) линий PCI-E 4.0 ЦП объединены в одном корпусе четырёх новых микросхем PI3EQX16012 производства Diodes Incorporated.

MSI MEG Z590 Ace

Идея организации звуковой подсистемы перекочевала из модели предыдущего поколения (MEG Z490 Ace) с важным изменением — теперь используется новый кодек Realtek ALC4082 (с 68 выводами). На снимке не видно экранирующих элементов, но это из-за демонтированного нами увесистого металлического «бруска», который более чем способен выполнить эту функцию. Остались прежними обособленный ЦАП и специализированные конденсаторы. Окошко слева внизу позволяет подсчитать число слоёв текстолита и здесь их восемь, к тому же с удвоенным количеством меди (8 Layer PCB with 2oz Thickened Copper).

MSI MEG Z590 Ace

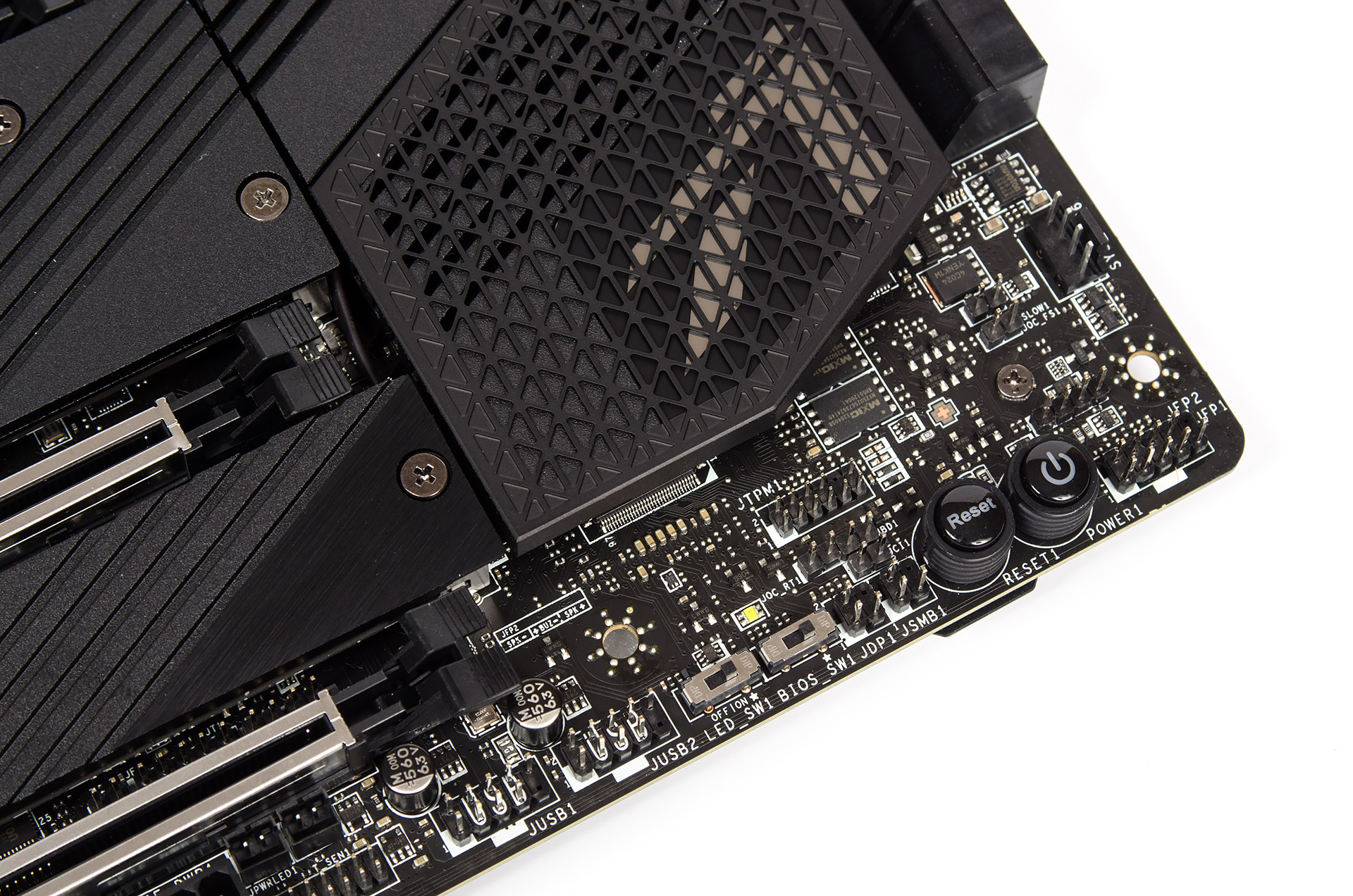

Вспомогательные элементы в своём большинстве расположены у правого нижнего угла. Всех и не перечислить. Пара переключателей отвечают за выбор микросхемы с прошивкой и за одномоментный отказ от подсветки на плате. Использование первого сменит свечение рядом распаянного светодиода с белого на красный. Поскольку микросхемы здесь две, то и одновременно можно экспериментировать с двумя версиями прошивки, это очень удобно, в чём мне пришлось убедиться при проведении экспериментов. Более привычны компактные кнопки включения и перезагрузки. Ещё любопытно заготовленное у нижней грани гнездо под некий Tuning Controller, вероятно, его можно будет приобрести отдельно.

MSI MEG Z590 Ace

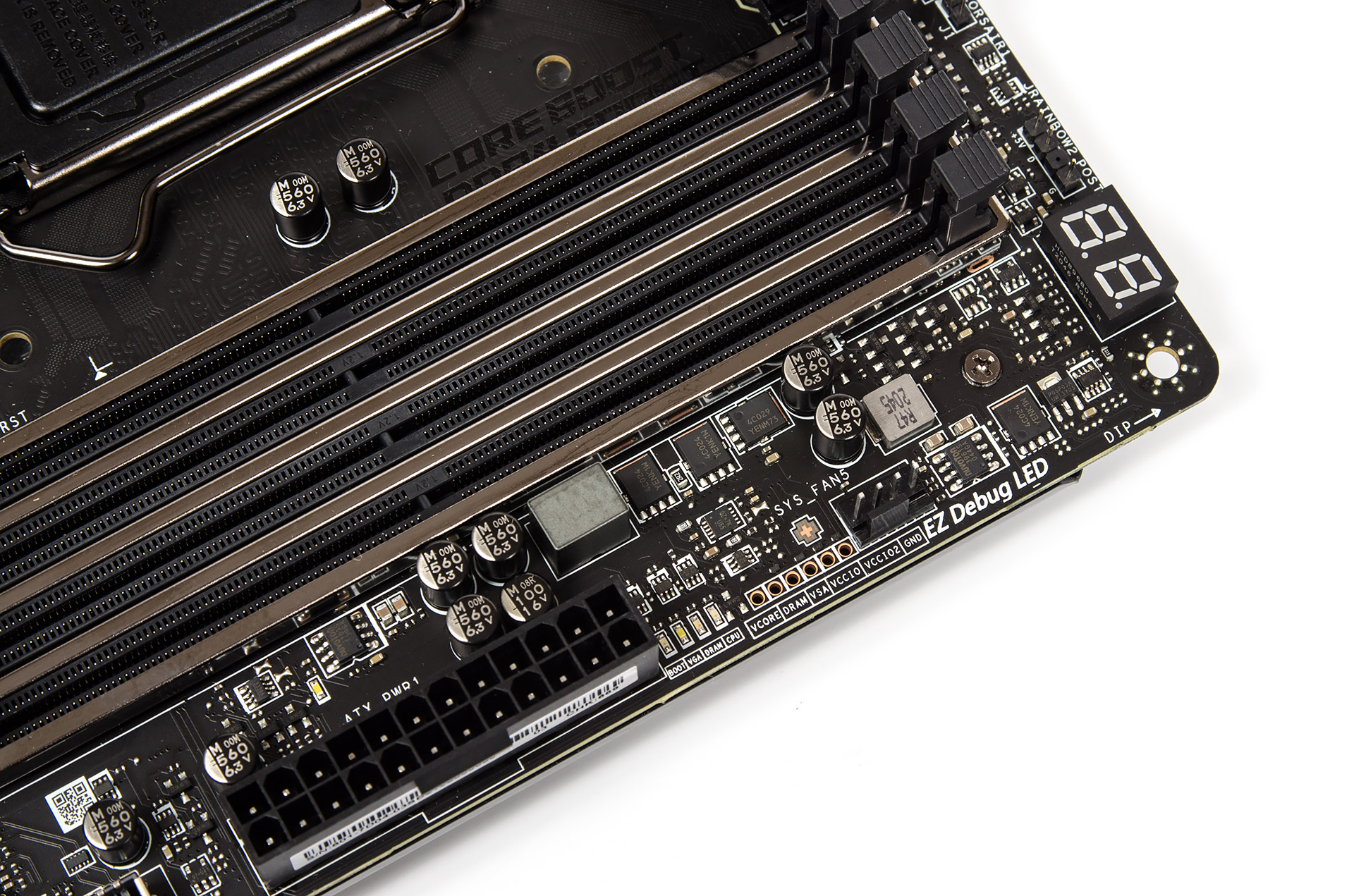

Диагностический узел расположился справа вверху. Двухсегментный индикатор кодов POST располагает белым свечением, при работе операционной системы, в зависимости от опций UEFI, здесь отобразится температура с различных узлов ПК, с начальными настройками — процессорная. Четыре более простых светодиода из набора EZ Debug LED — разноцветные, а рядом с ними есть площадка для проведения замеров уровней напряжения всех основных системных узлов.

MSI MEG Z590 Ace

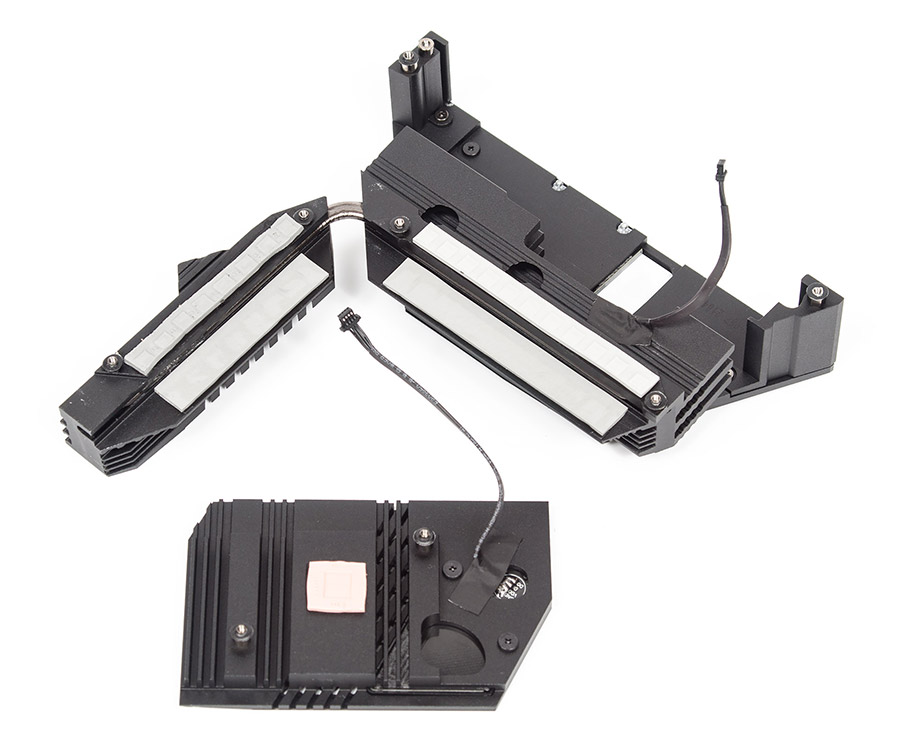

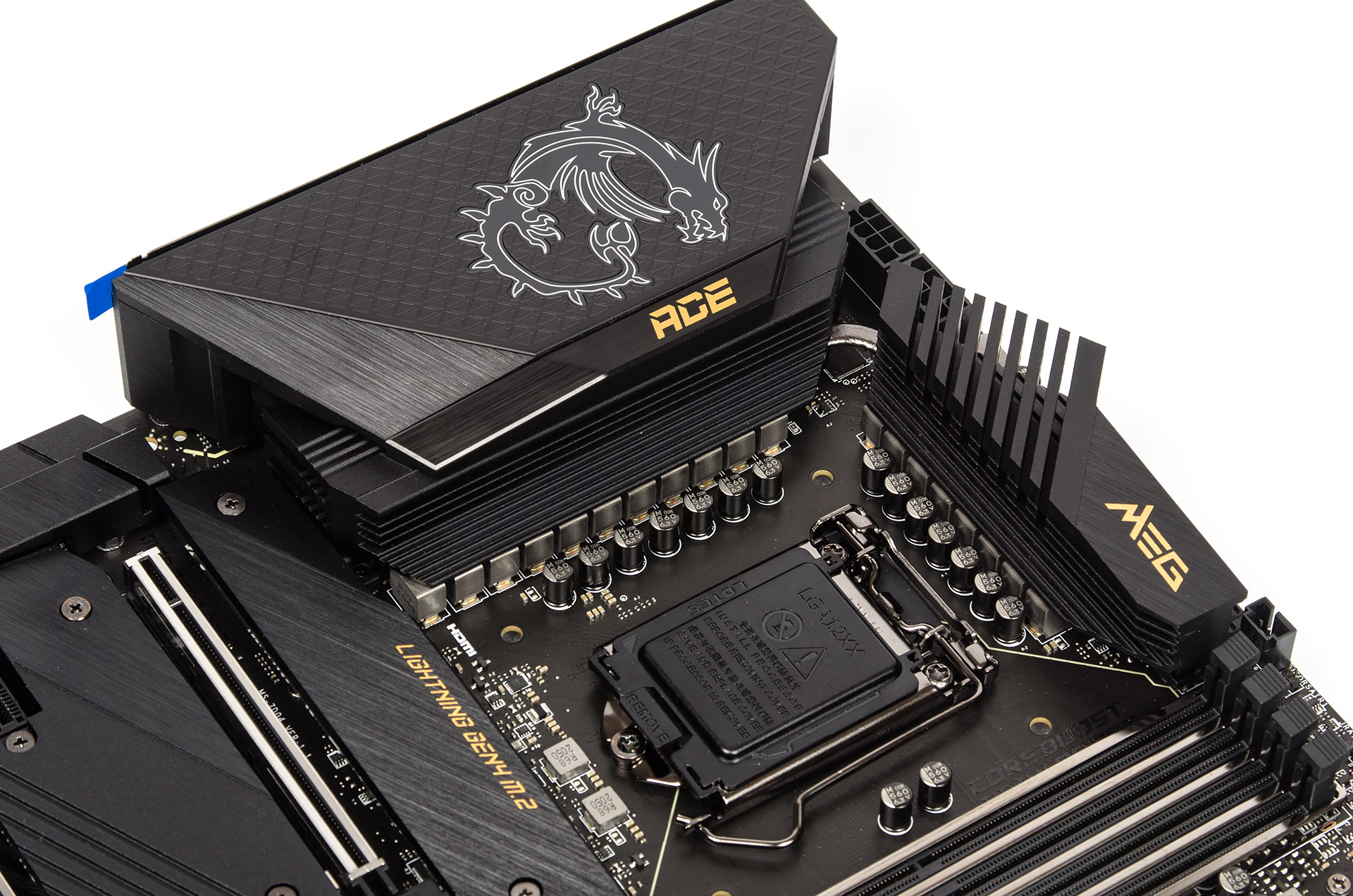

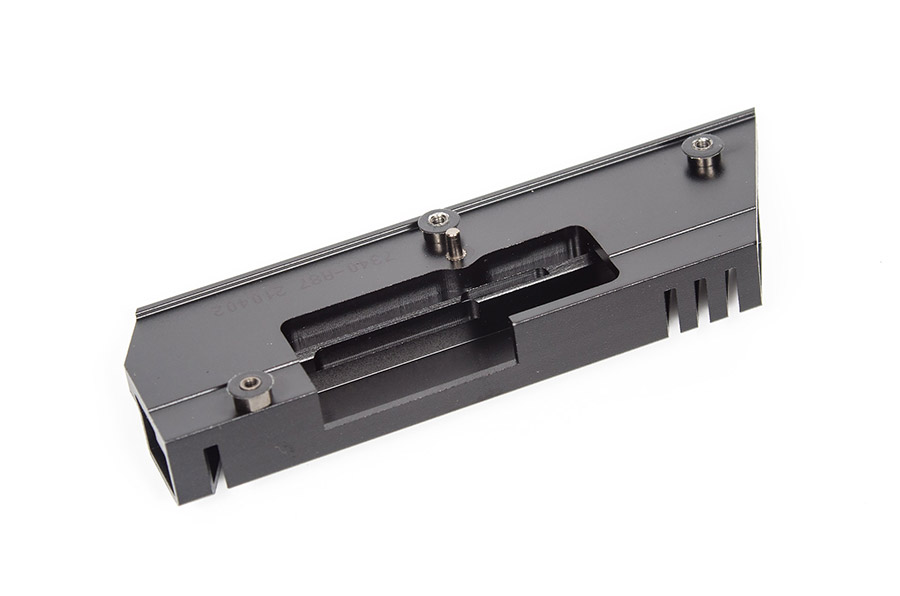

Пара радиаторов на цепях стабилизатора напряжений ЦП объединена тепловой трубкой. Сперва кажется, что в который раз пластик наползает над металлом и всё портит, но, если присмотреться, и по снимку можно увидеть переход литой части от традиционной формы к элементу, обволакивающему порты на задней панели. Словом, структура радиатора достаточно сложная, а сверху всё прикрыто накладкой с подсветкой. Расстраиваться тут нет повода, как покажут эксперименты — качество всего узла и его охлаждение в частности выполнены на совесть.

MSI MEG Z590 Ace

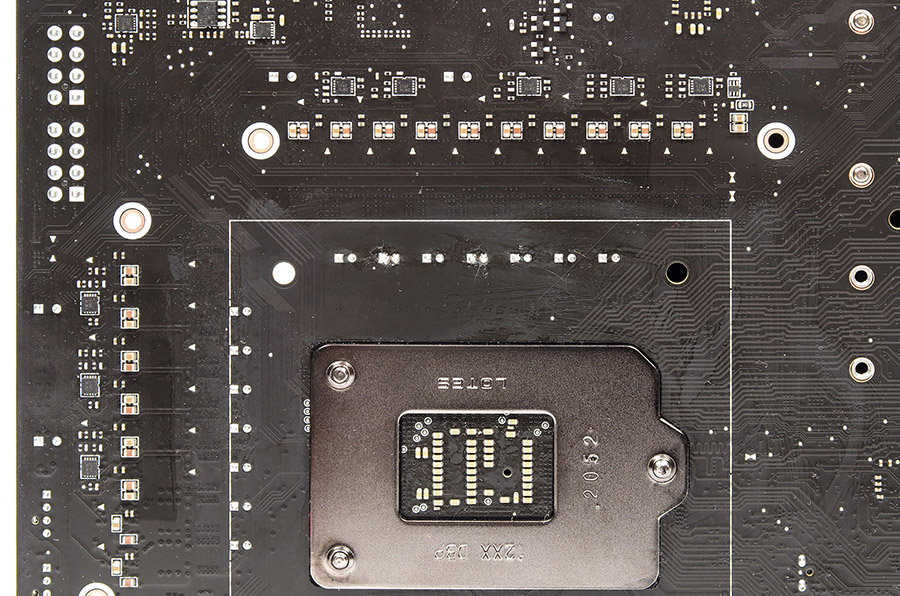

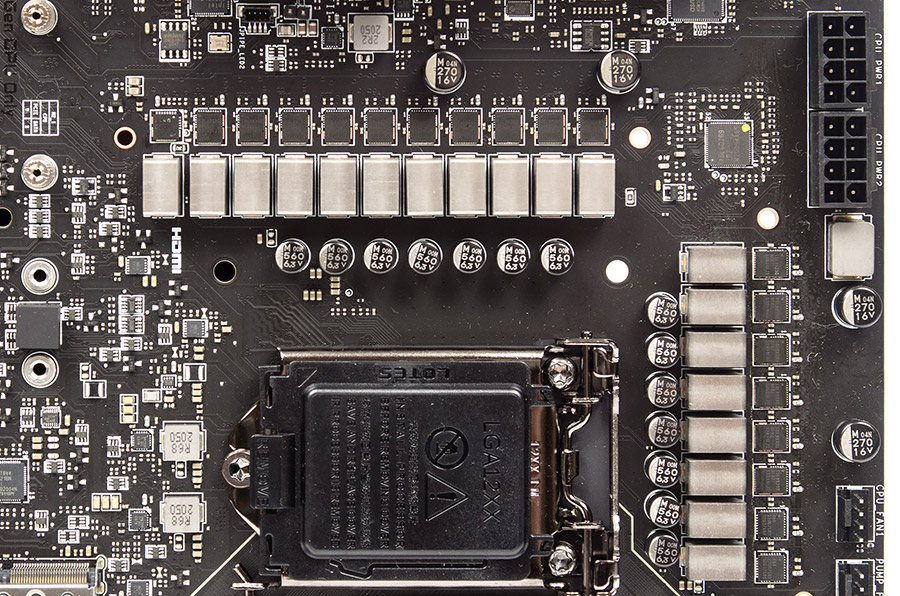

Подсистема питания представляет собой усовершенствованный вариант того, что заложили в составе MEG Z490 Ace. Используется тот же ШИМ-контроллер — ISL69269, посредством восьми удвоителей (PWM Doubler) модели ISL6617A реализовано шестнадцать каналов для выработки напряжения CPU, сборки от Renesas Electronics — ISL99390BFRZ (Smart Power Stage (SPS) Modules). Одна фаза необходима для SA Voltage и ещё две, чего прежде не было, появились для напряжения iGPU. Удвоителей нет, сборки, соответственно, одна AOZ5312UQI (Alpha and Omega Semiconductor) и две RAA220075 (Renesas Electronics). Ниже сокета разместилась пара независимых каналов IO + IO 2 Voltage на базе TPS56C230 (Texas Instruments). Здесь обошлись без радиатора. Также видны совершенно новые дроссели. Из-за появления напряжения ГП возросло число используемых конденсаторов.

MSI MEG Z590 AceMSI MEG Z590 Ace

Число и разновидность привлечённых термопрокладок способно удивить. Контакт тыльной пластины с платой происходит посредством элементов достаточно небольшой площади, но лучше так, чем вообще без них.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

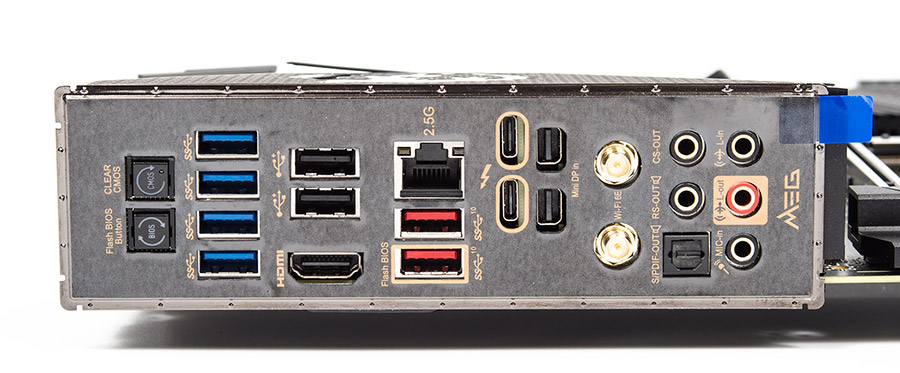

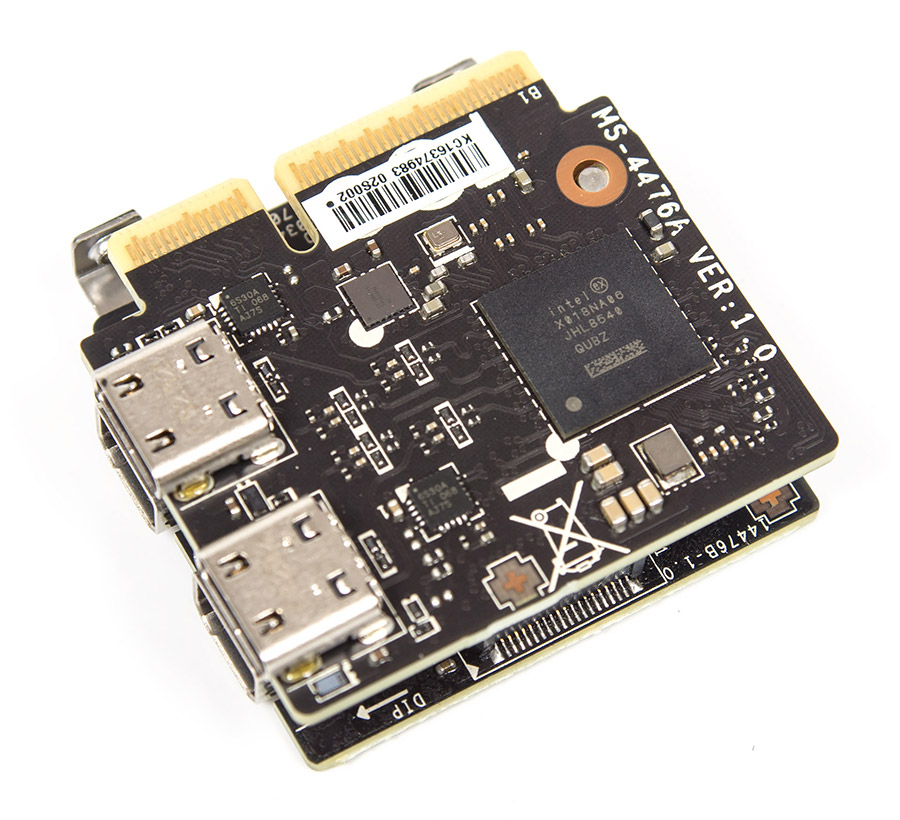

На задней панели гвоздём программы является пара Thunderbolt 4, рядом с ними распаяны mini DP для нужд проброса видеосигнала на те выходы, для чего необходимо его передать от ВК, чему участливо может помочь комплектный кабель небольшой длины. В остальном набор достаточно разномастен и обширен. Кто-то может взгрустнуть за отсутствующим PS/2. Кнопка для проведения сброса настроек CMOS сопровождается красным оттенком свечения.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace
