Обзор и тестирование материнской платы MSI MEG Z590 Ace. Экспериментируем с разгоном Intel Core i9-11900K

Возможности UEFI

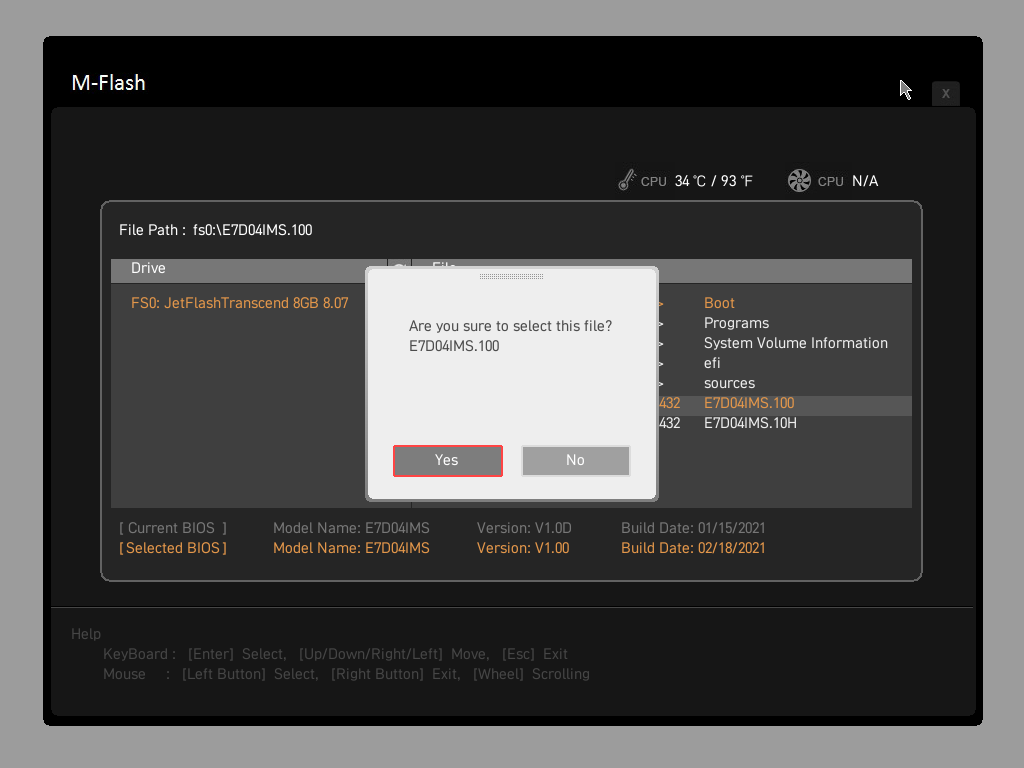

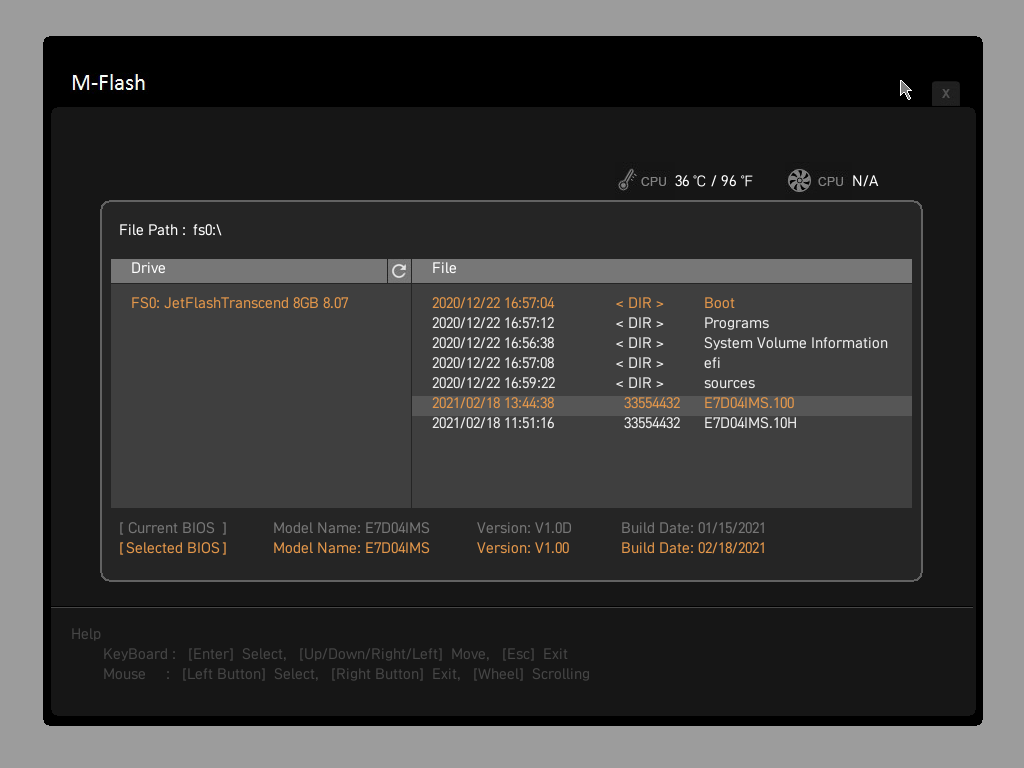

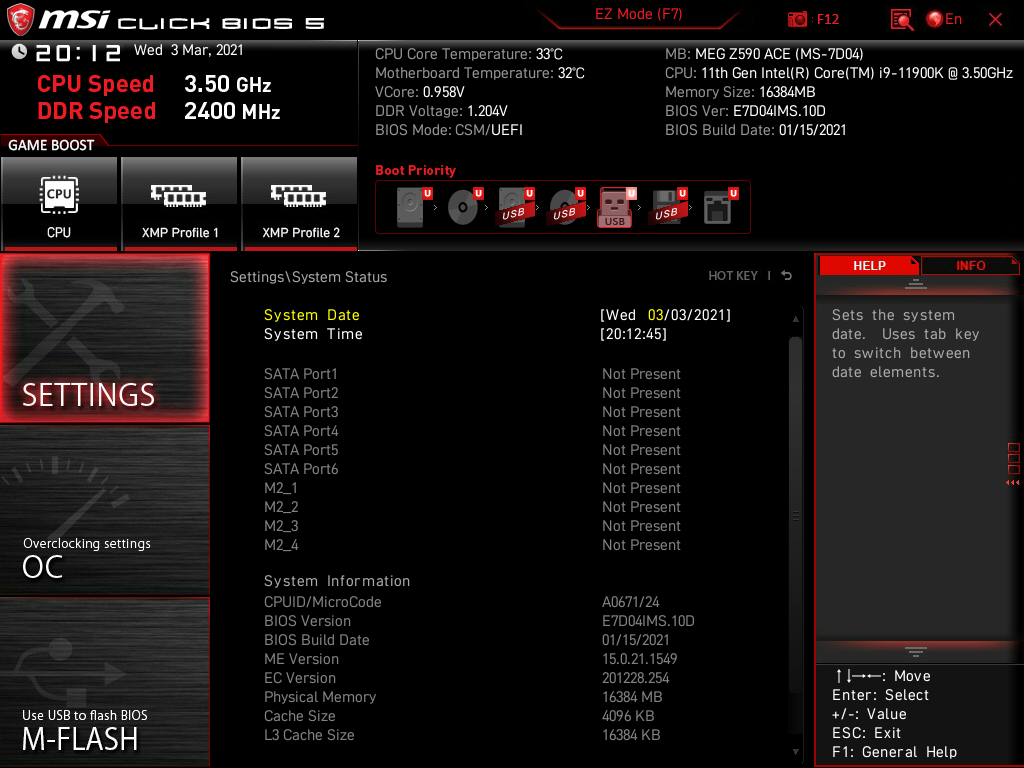

Рассмотрим возможности финальной сборки 1.00, интегрировав её посредством M-Flash.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

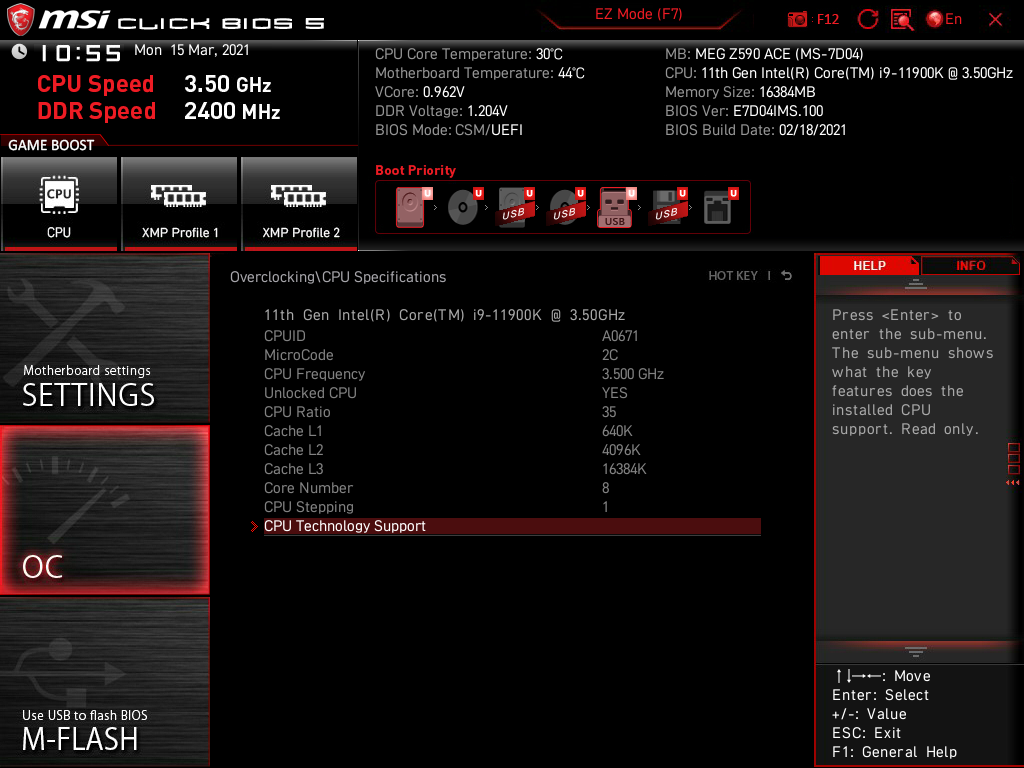

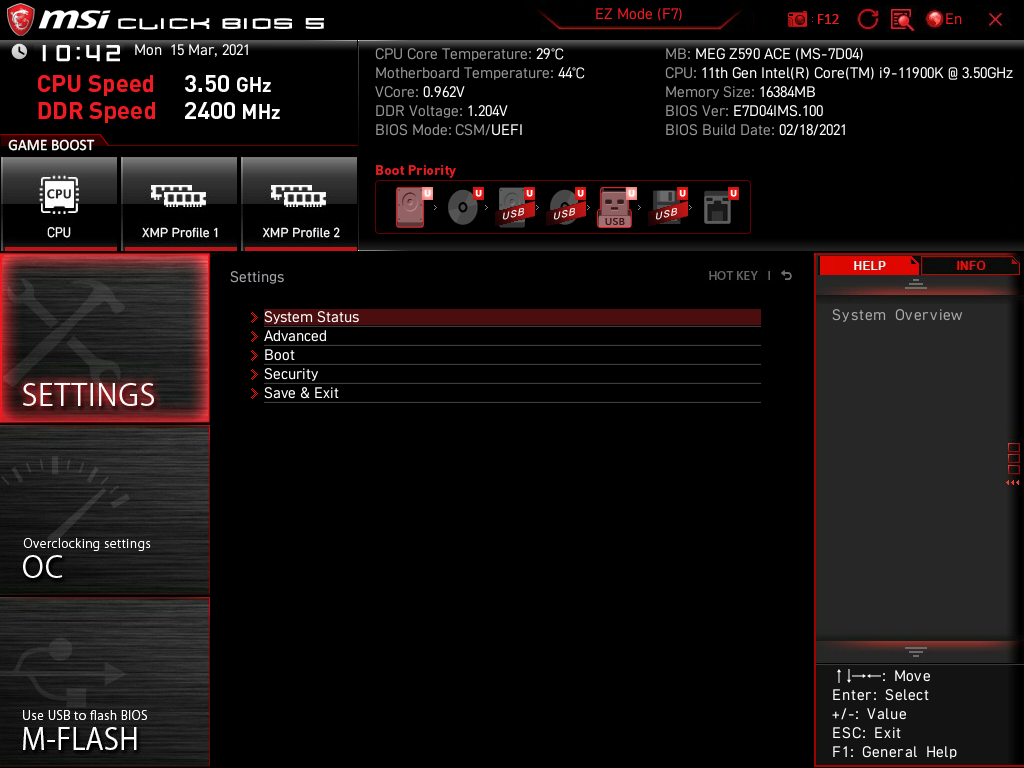

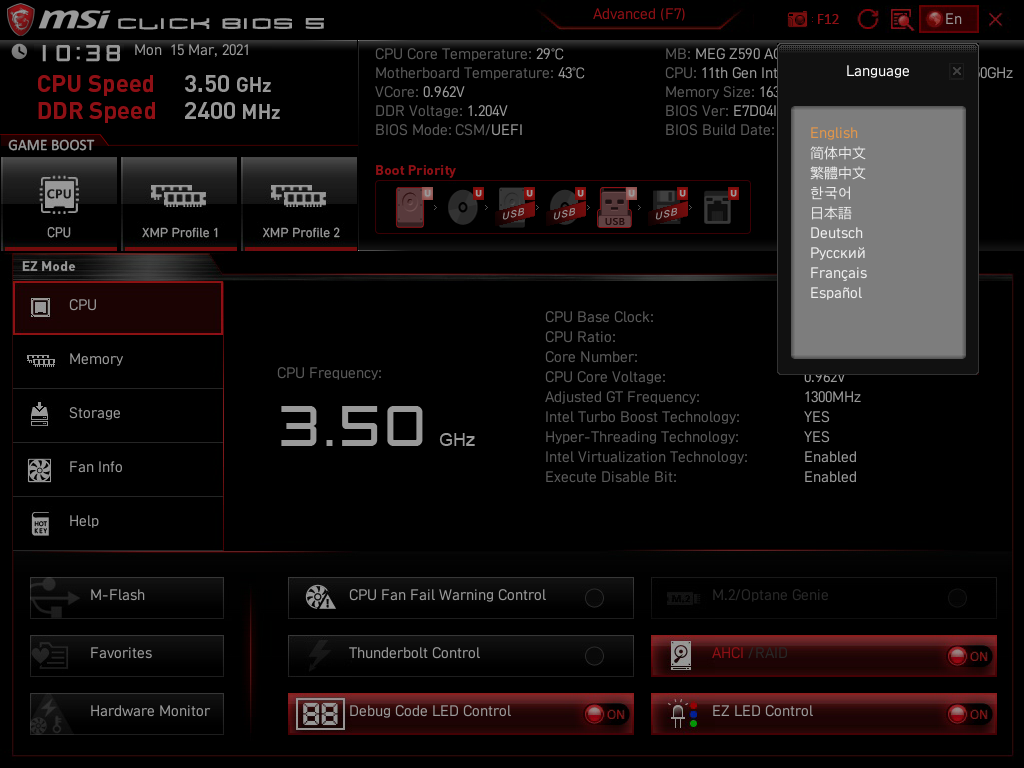

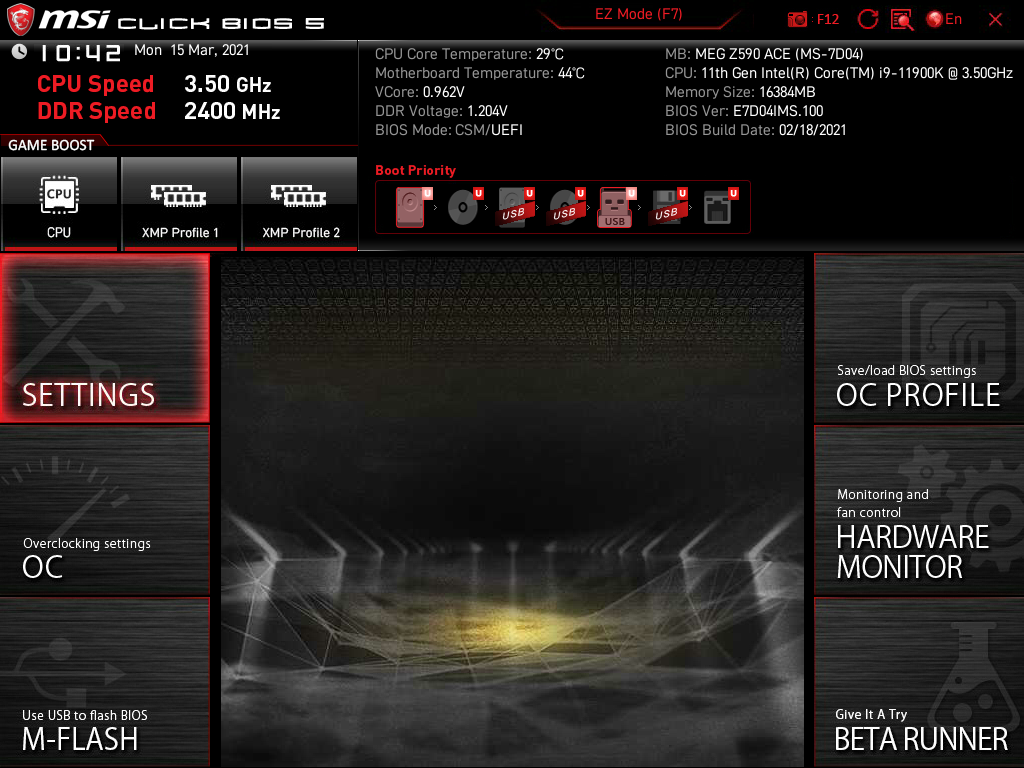

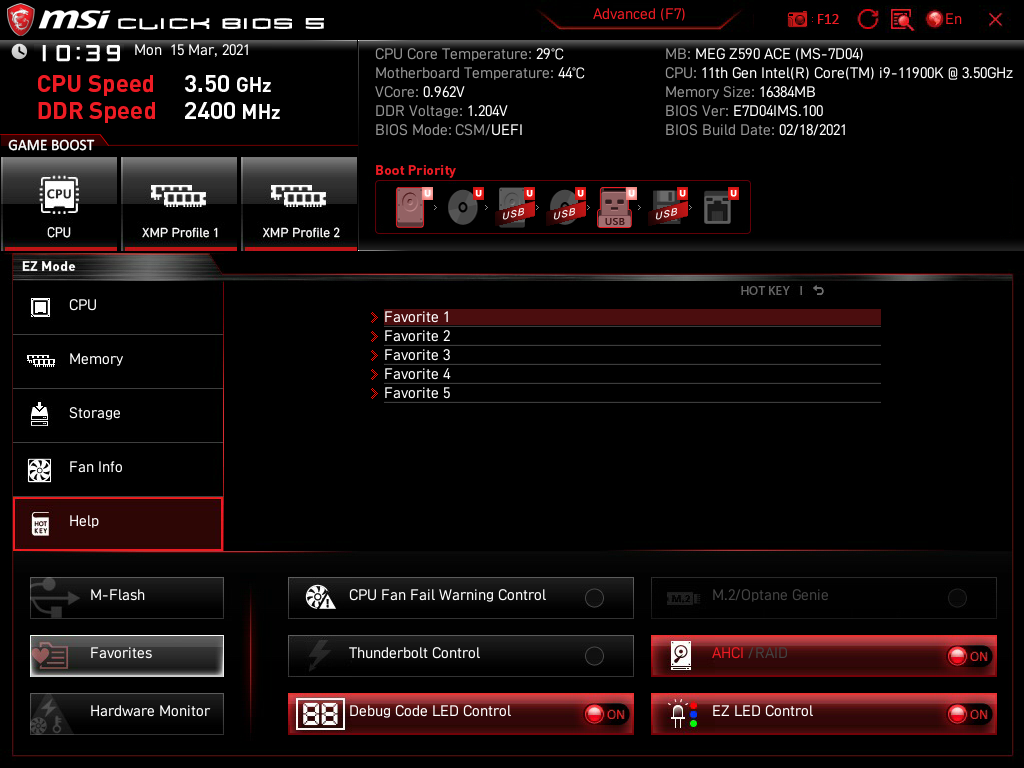

Зайдя впервые в меню UEFI, пользователь увидит диалоговое окно с предложением по выбору типа СО для ЦП. Без какого-либо вмешательства профиль соответствует водяному — все лимиты мощности деактивированы.

MSI MEG Z590 Ace

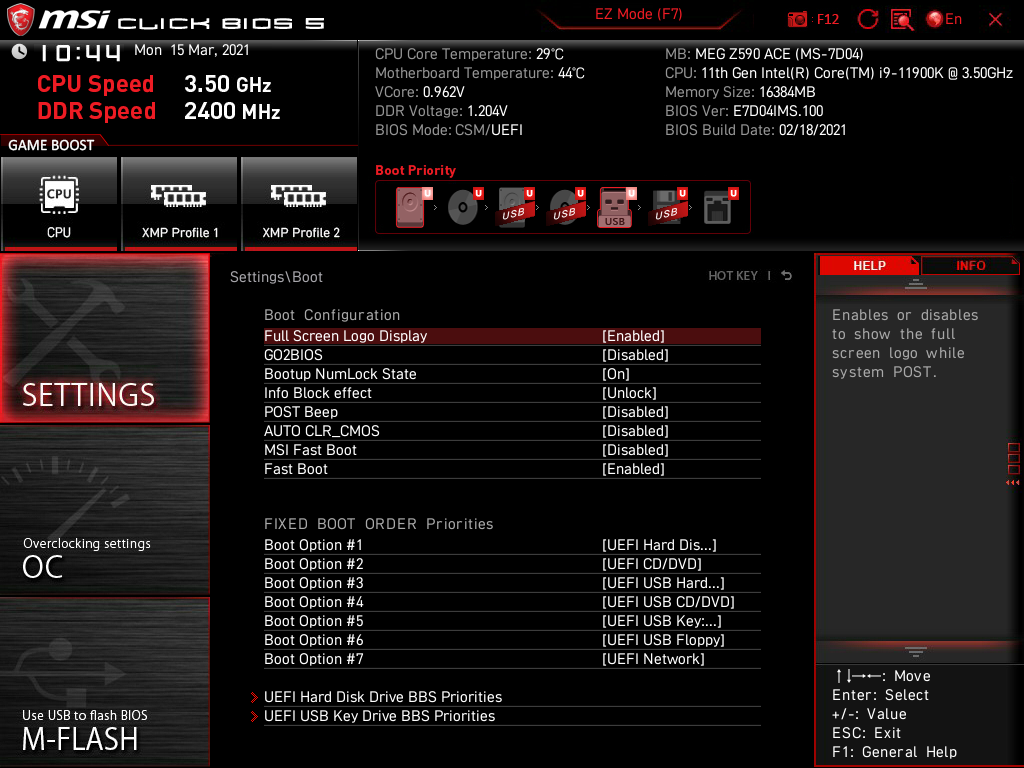

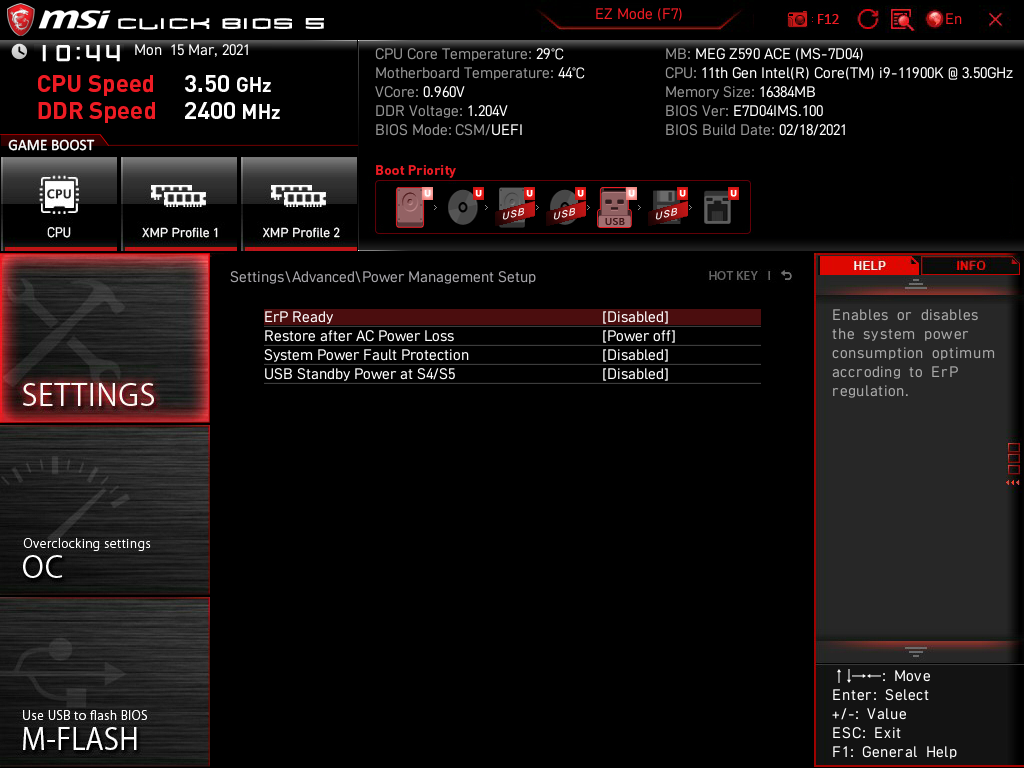

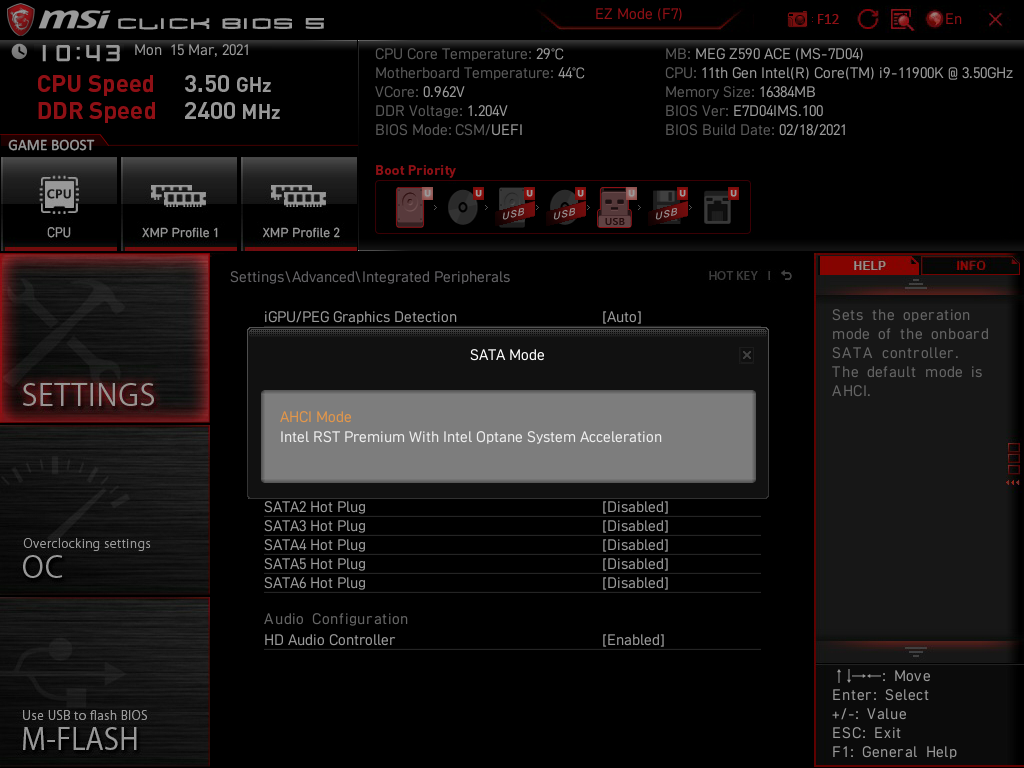

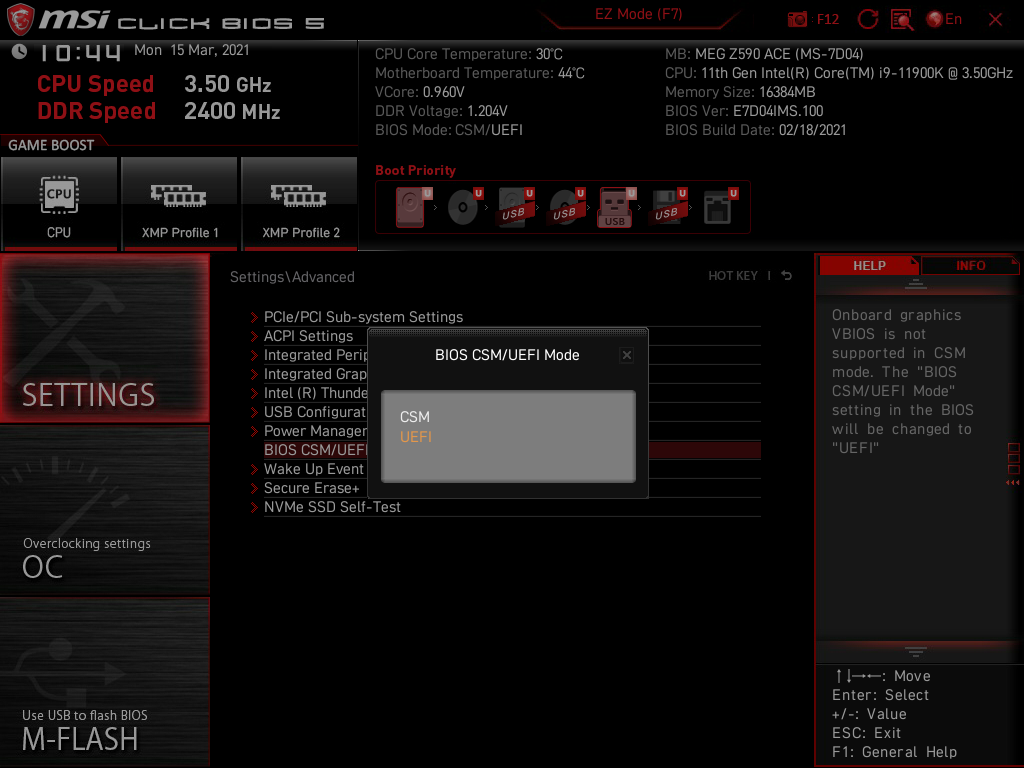

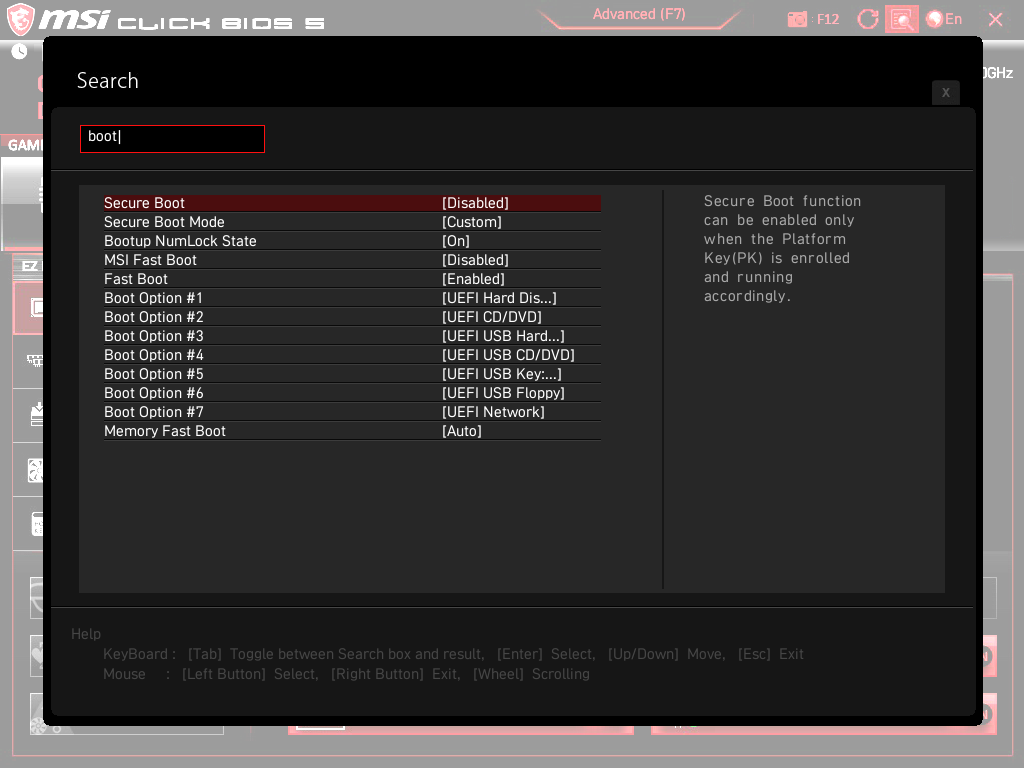

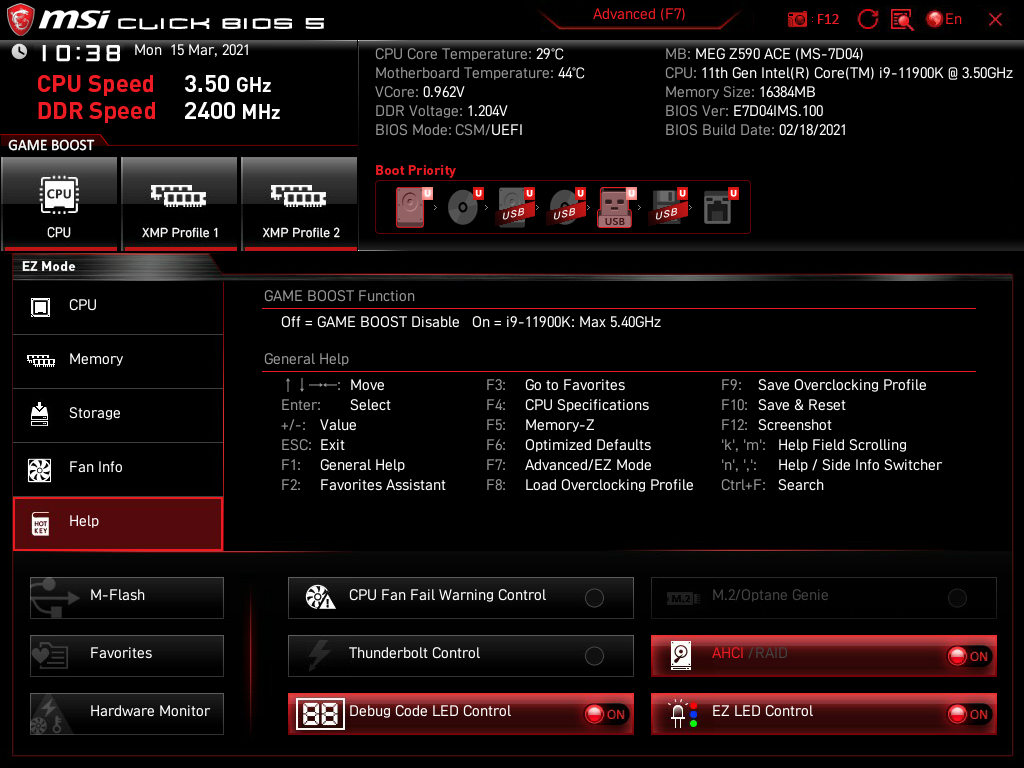

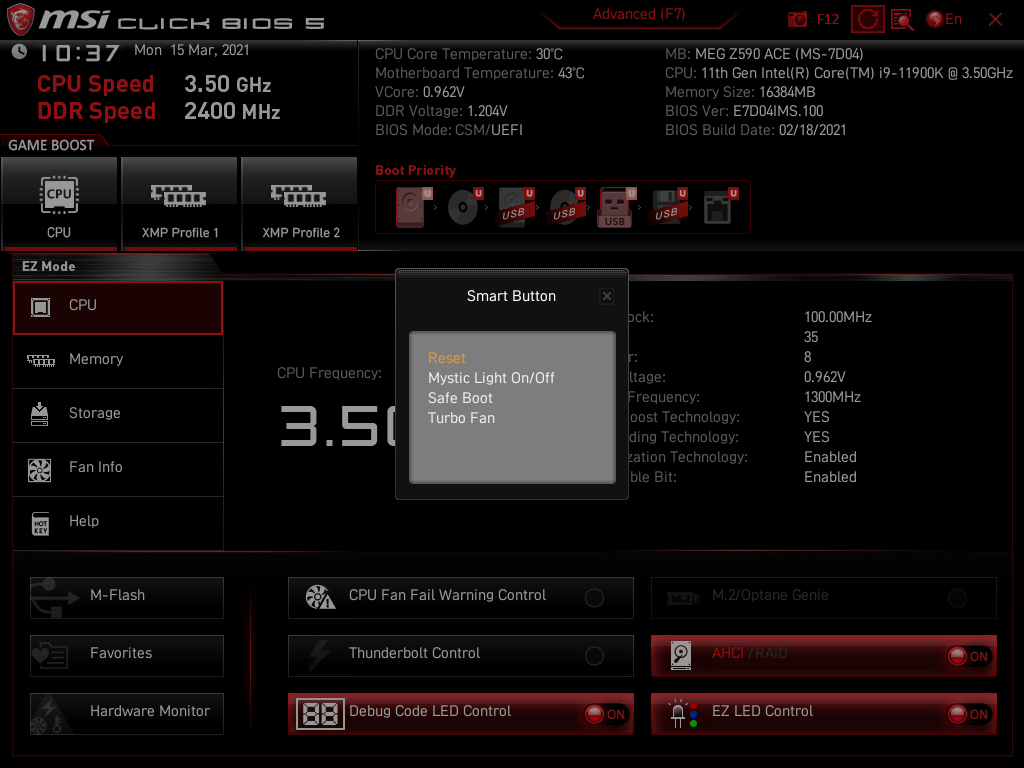

Изучим базовый режим настроек. Имеется возможность переключения функционирования контактной пары для кнопки Reset. Кроме прямой функциональности добавлено три режима, все они достаточно полезны и применимы в жизни. Есть поиск по пунктам меню. Локализация интерфейса возможна и на русском языке.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

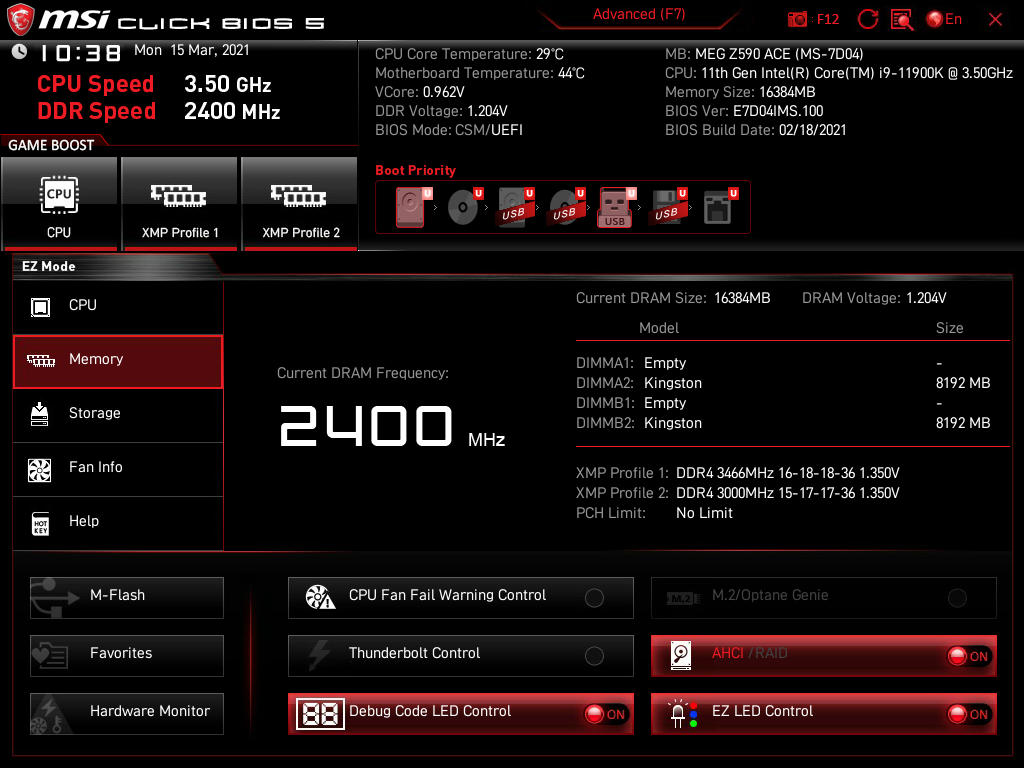

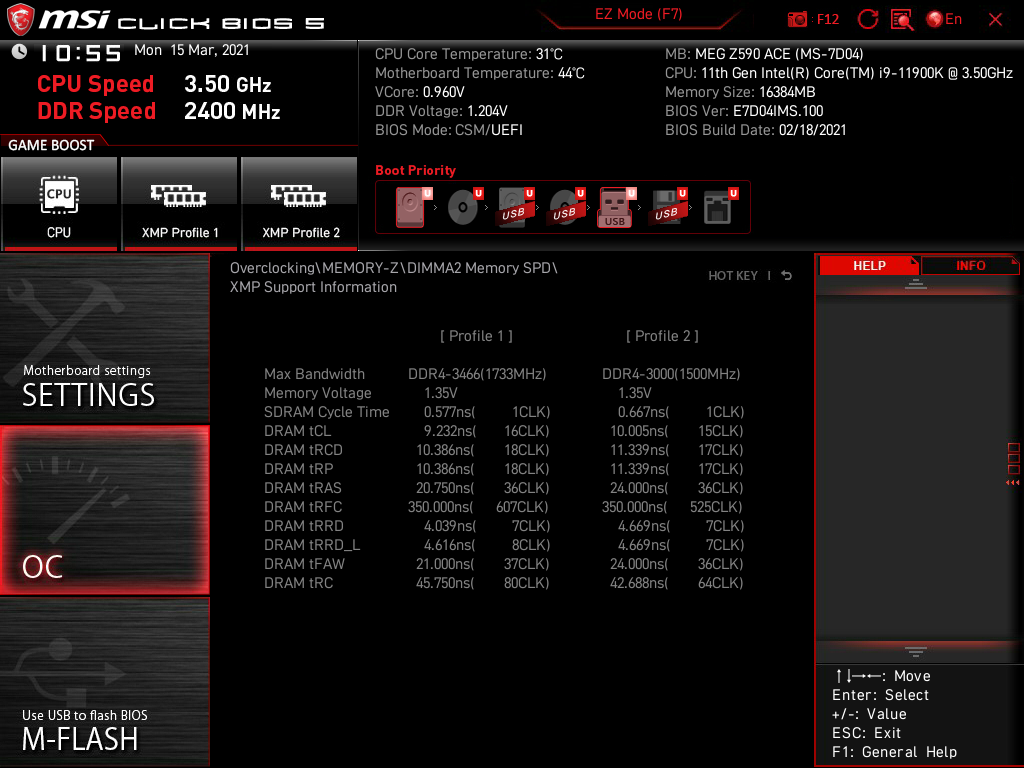

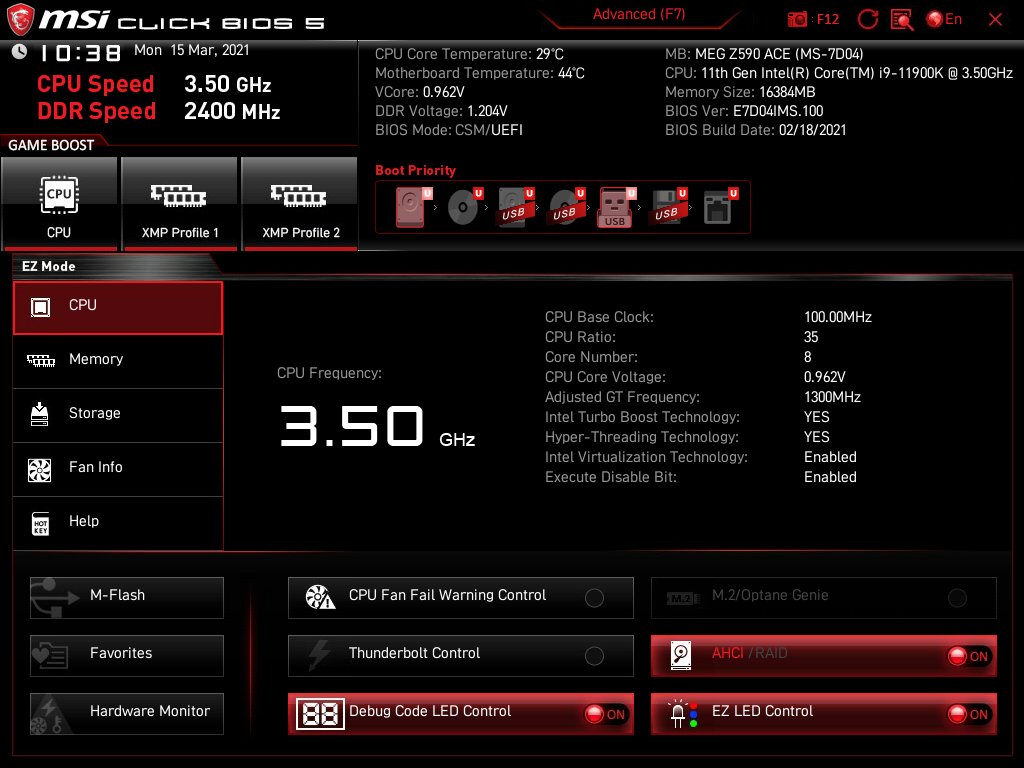

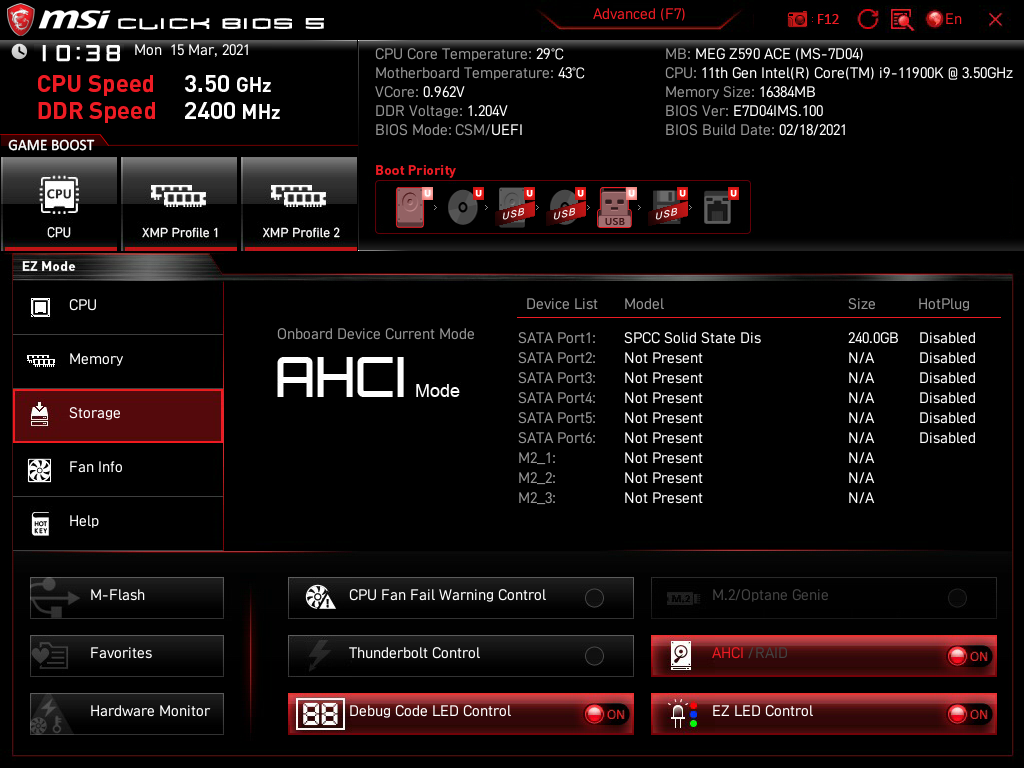

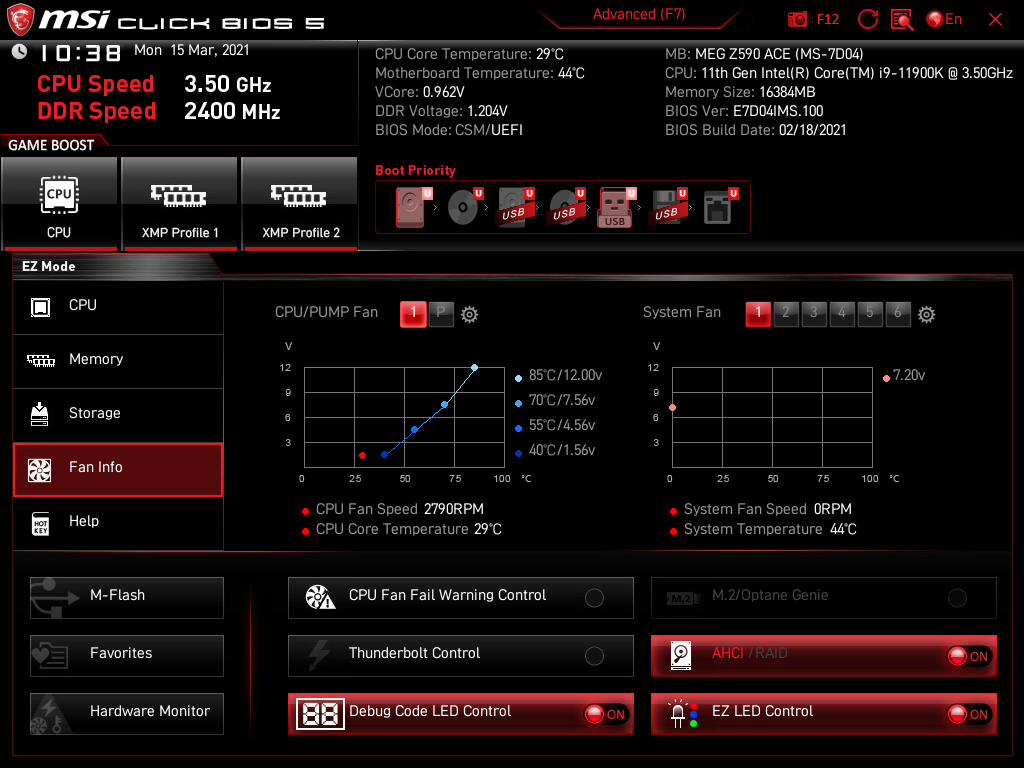

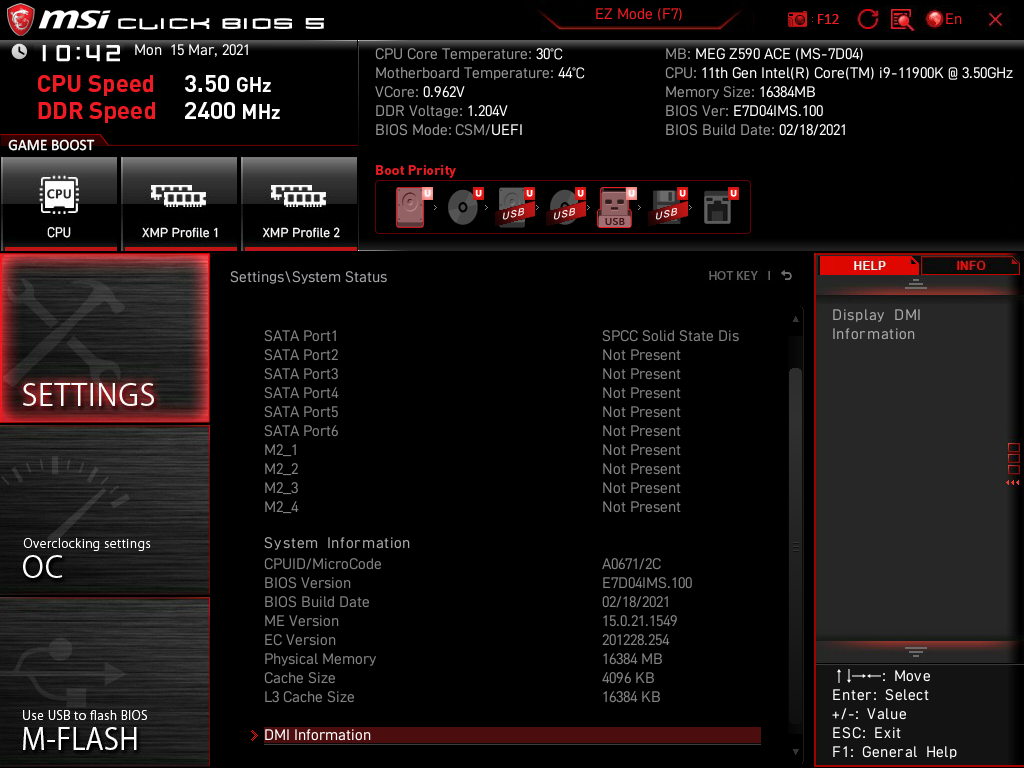

Центральная область отведена под предоставление информации о компонентах системы. В рубрике для ОЗУ удобно отображаются схемы профилей XMP.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

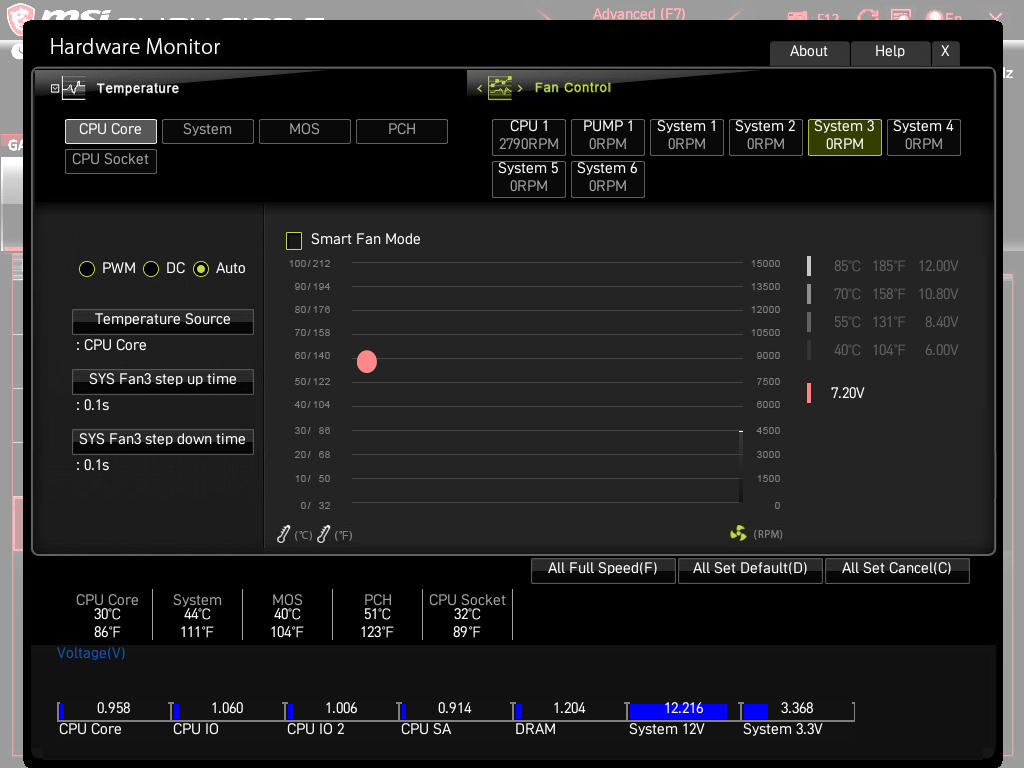

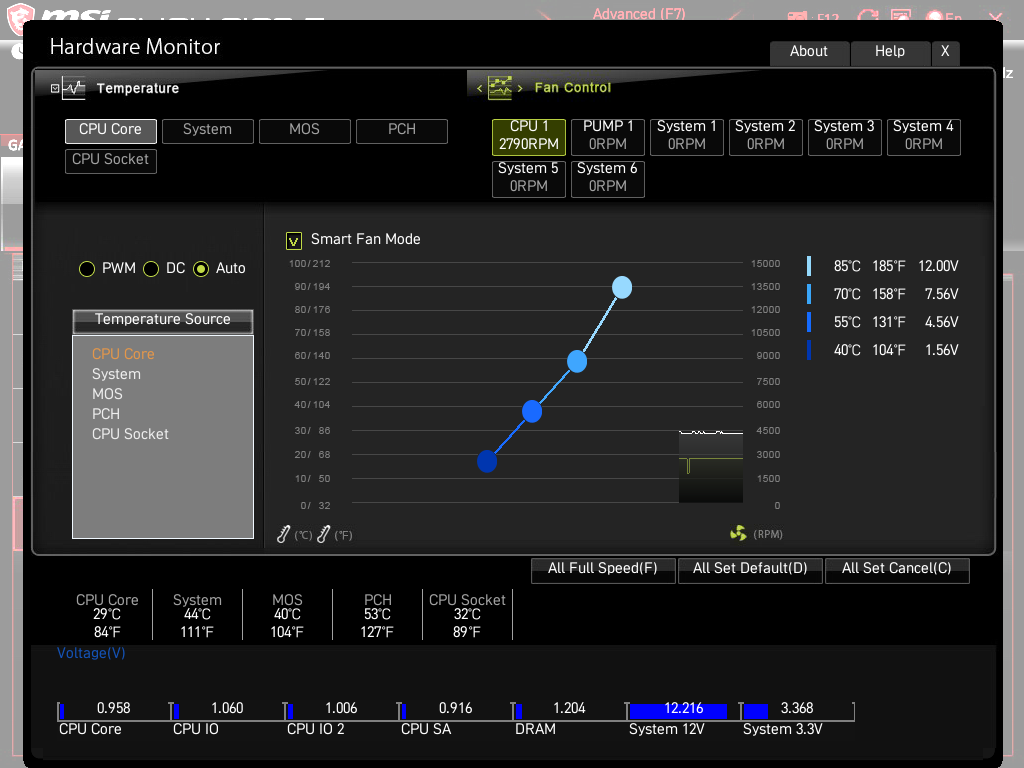

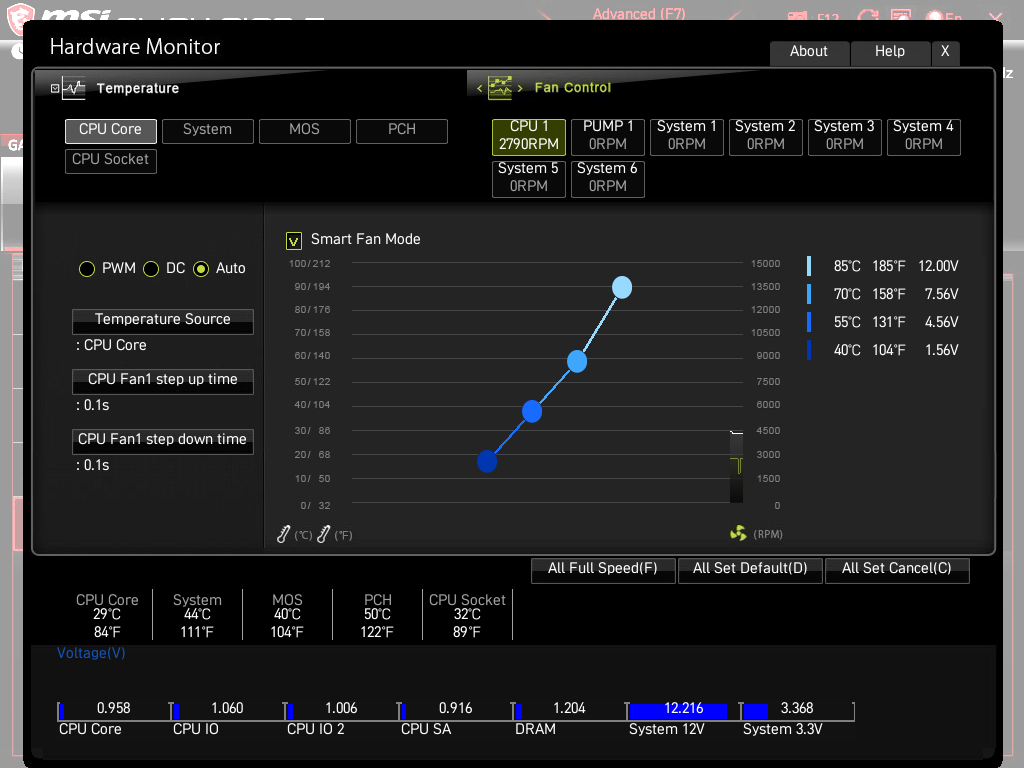

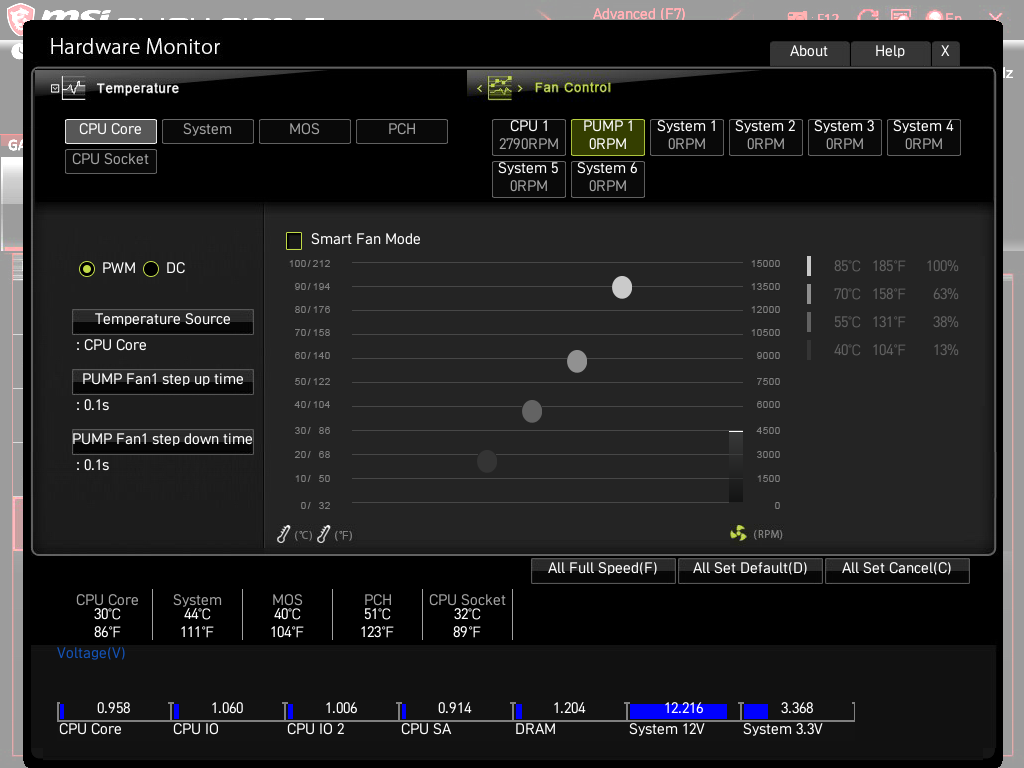

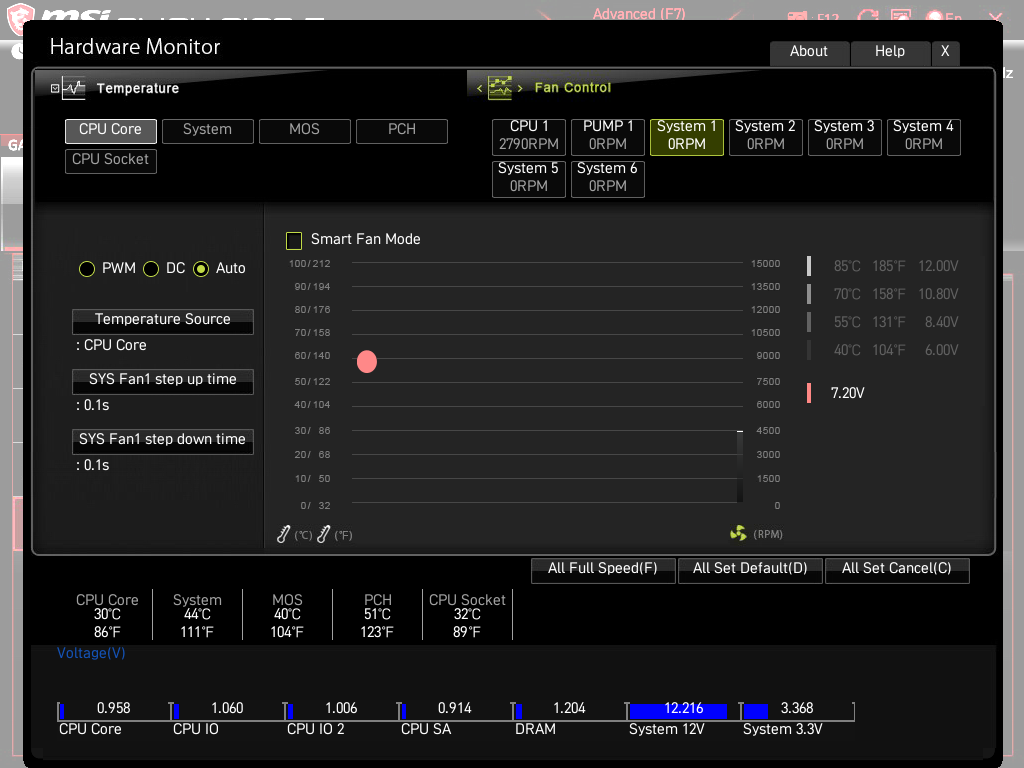

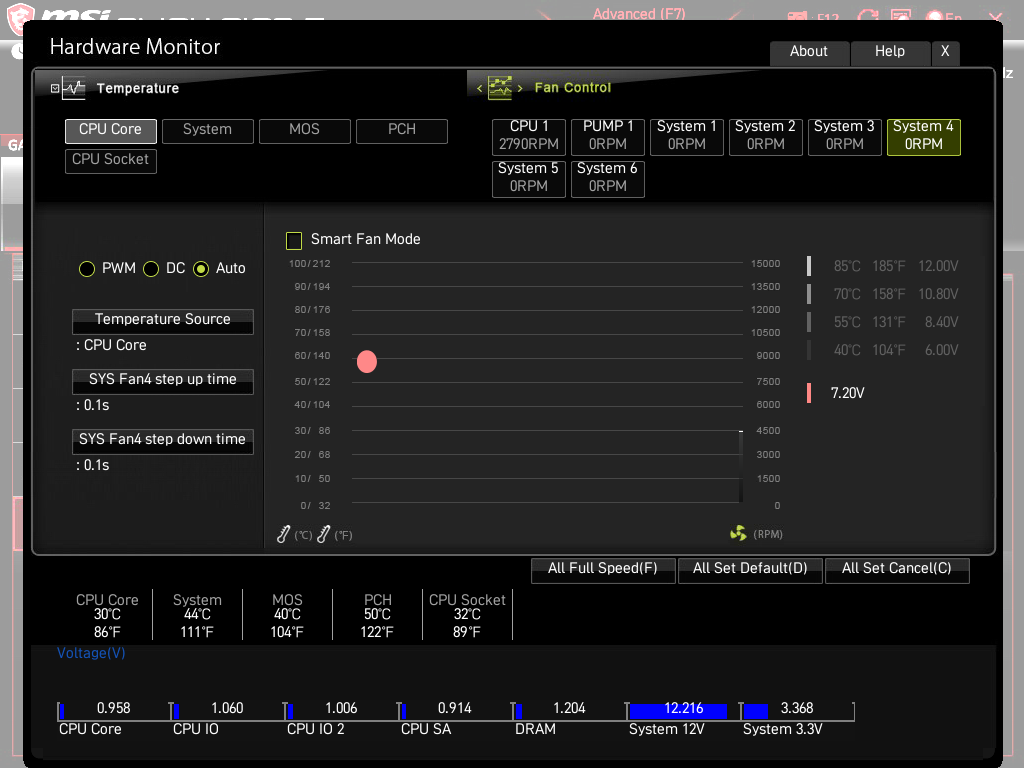

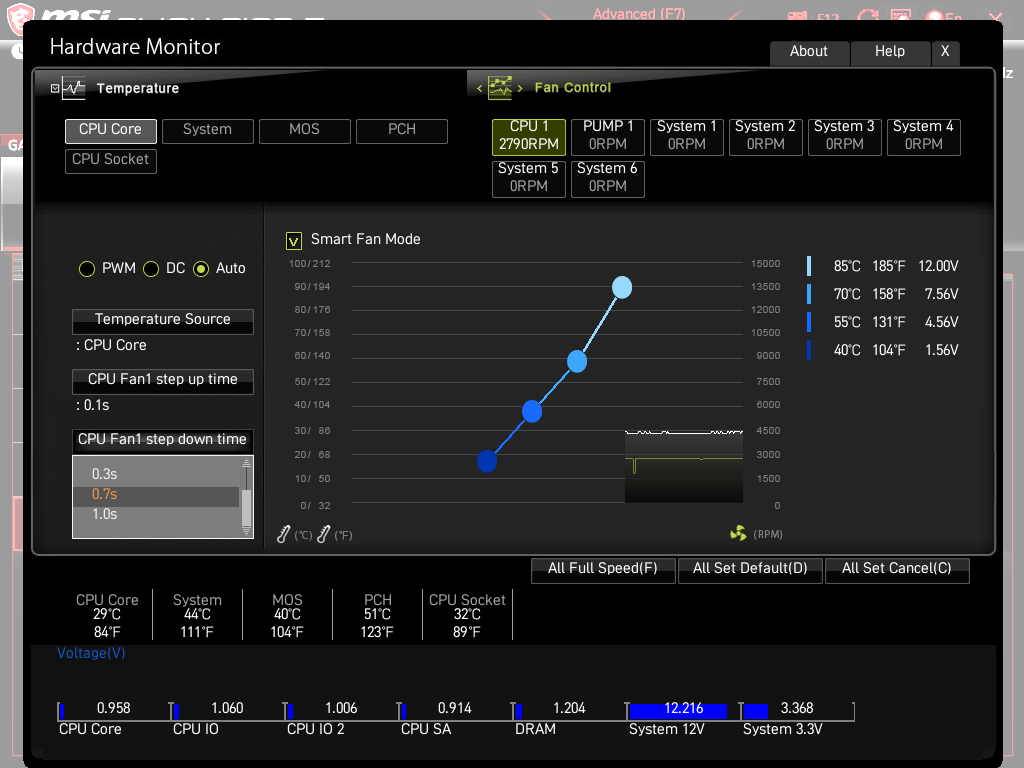

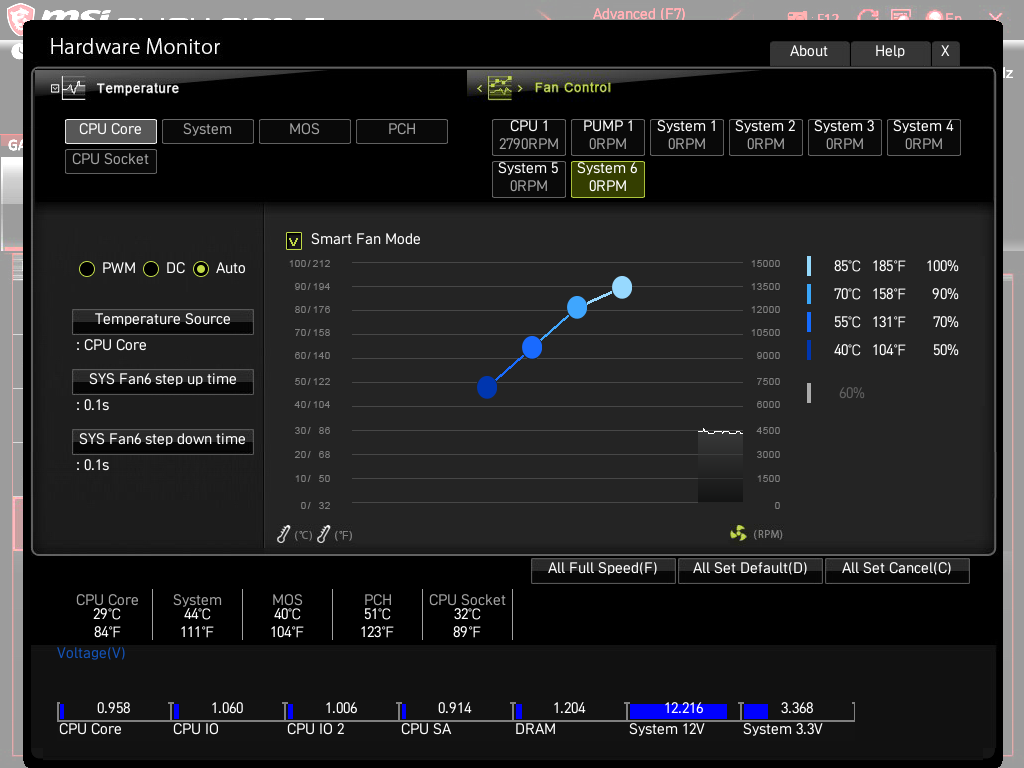

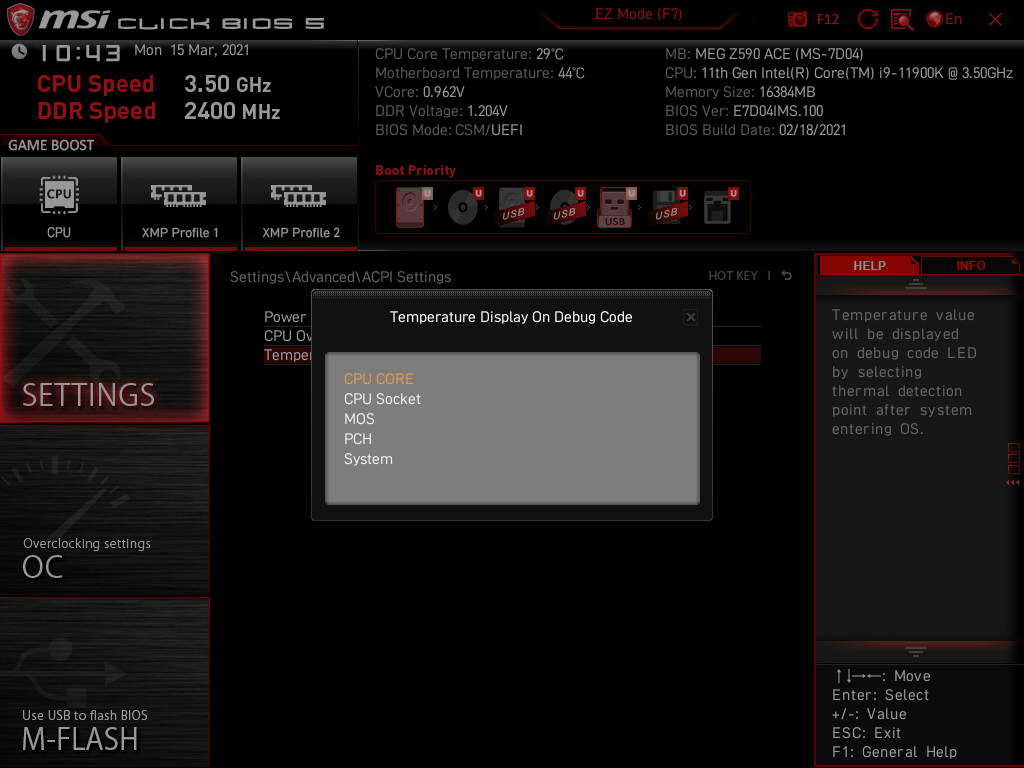

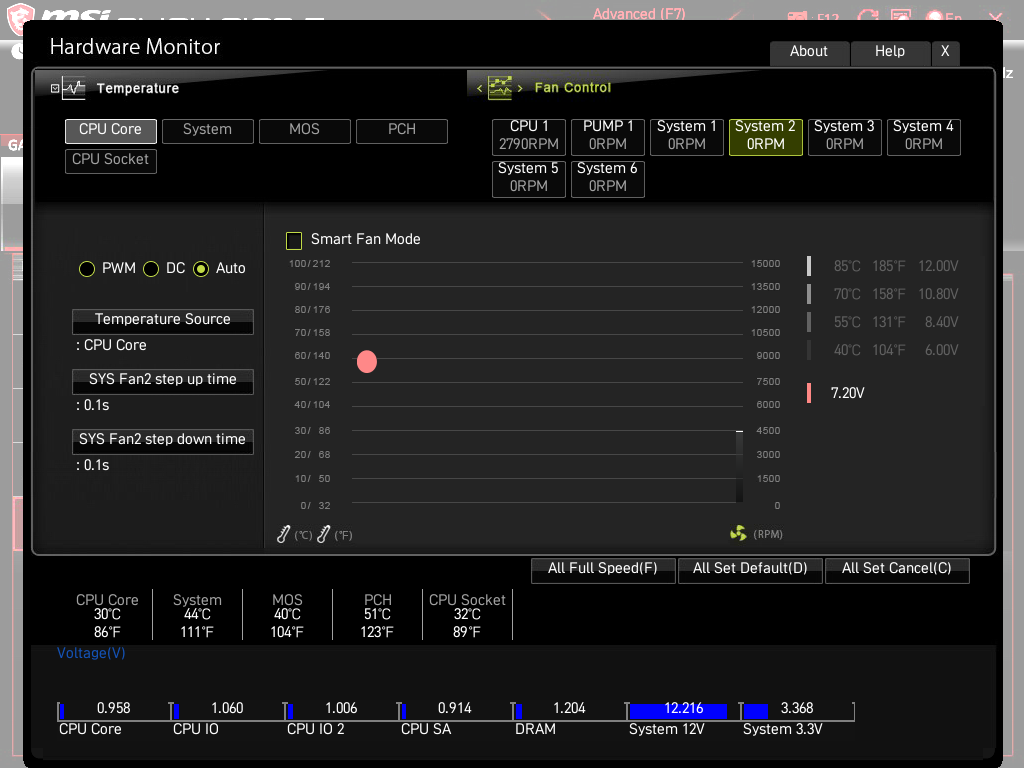

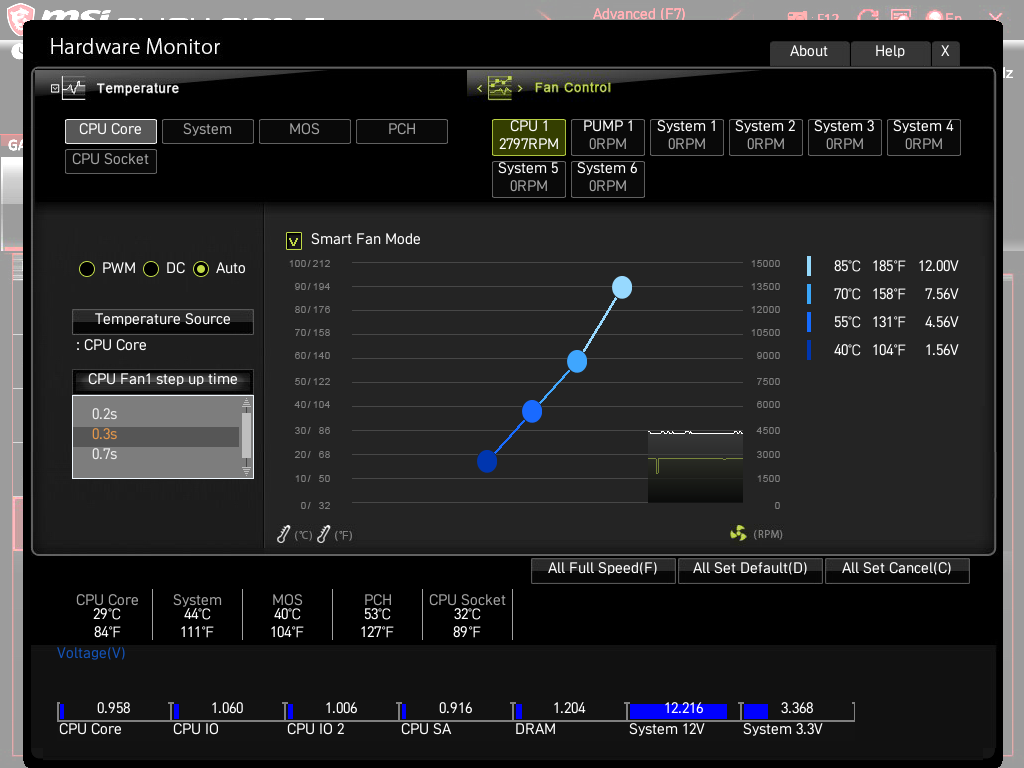

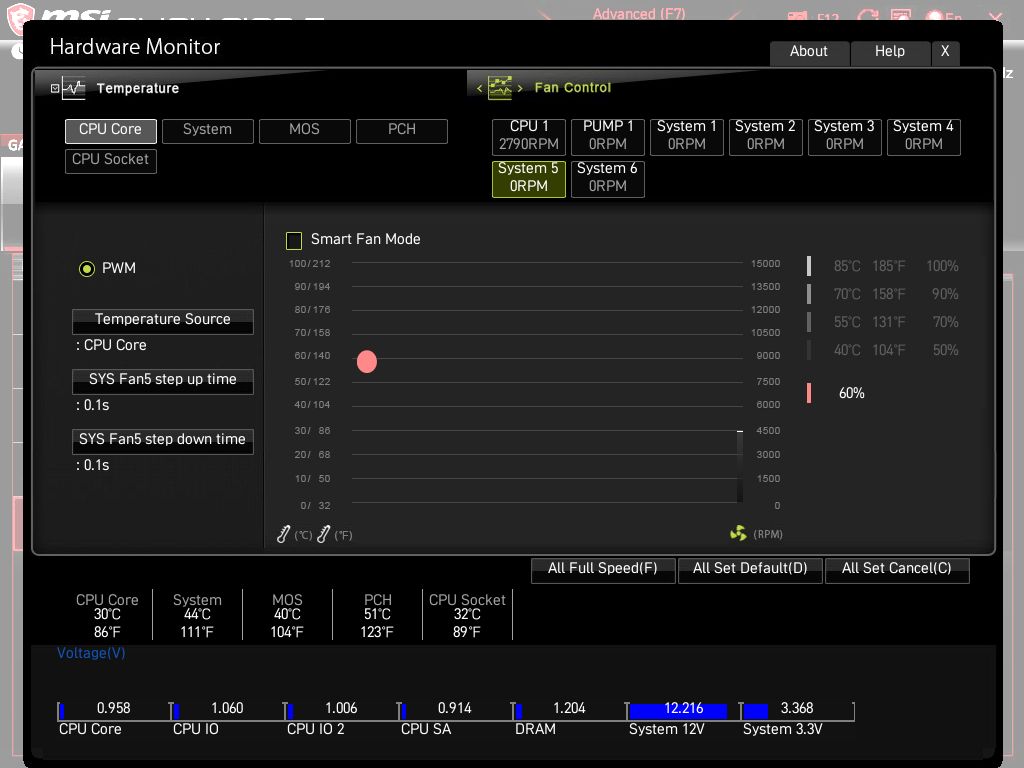

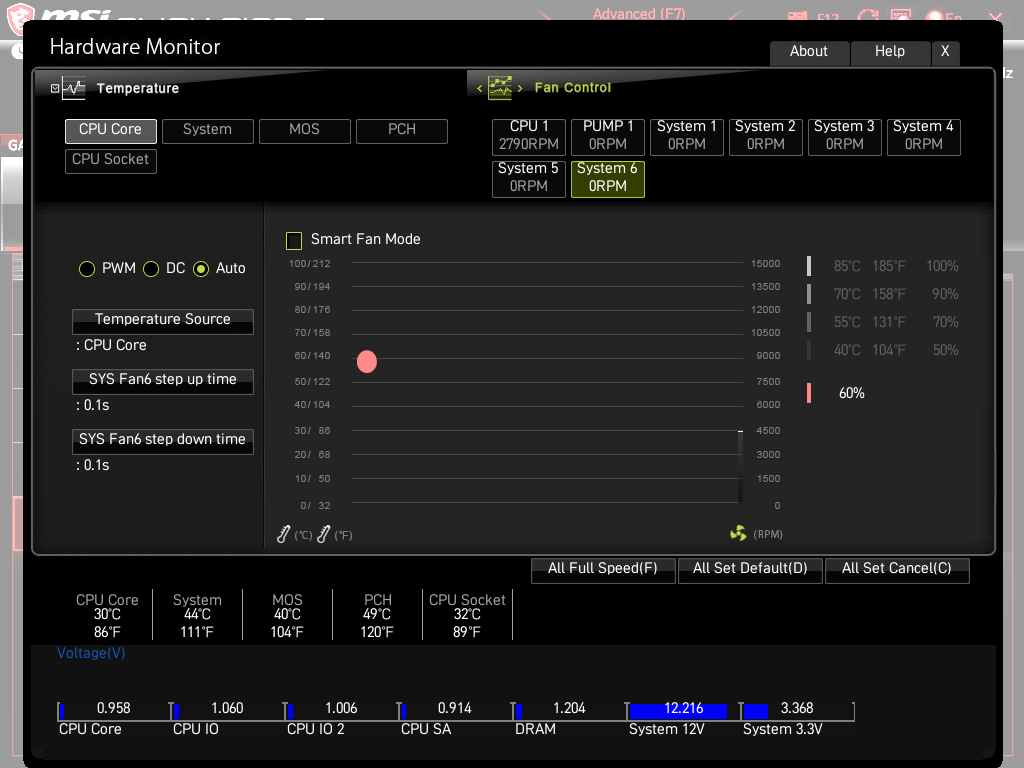

Hardware Monitor демонстрирует данные с пяти температурных датчиков, сюда попали сведения и со стабилизатора напряжений ЦП под именем MOS. Все они могут быть использованы в качестве источника для работы алгоритмов по замедлению вентиляторов. Всего независимых площадок на плате восемь штук. На всех, кроме System 5, можно будет выбрать метод управления — PWM либо DC. На пятой площадке доступен только PWM. Для системных охладителей допускается единоразовая установка действующего уровня, чего нет у CPU и PUMP, тогда как Smart Fan Mode реализован для всех каналов.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

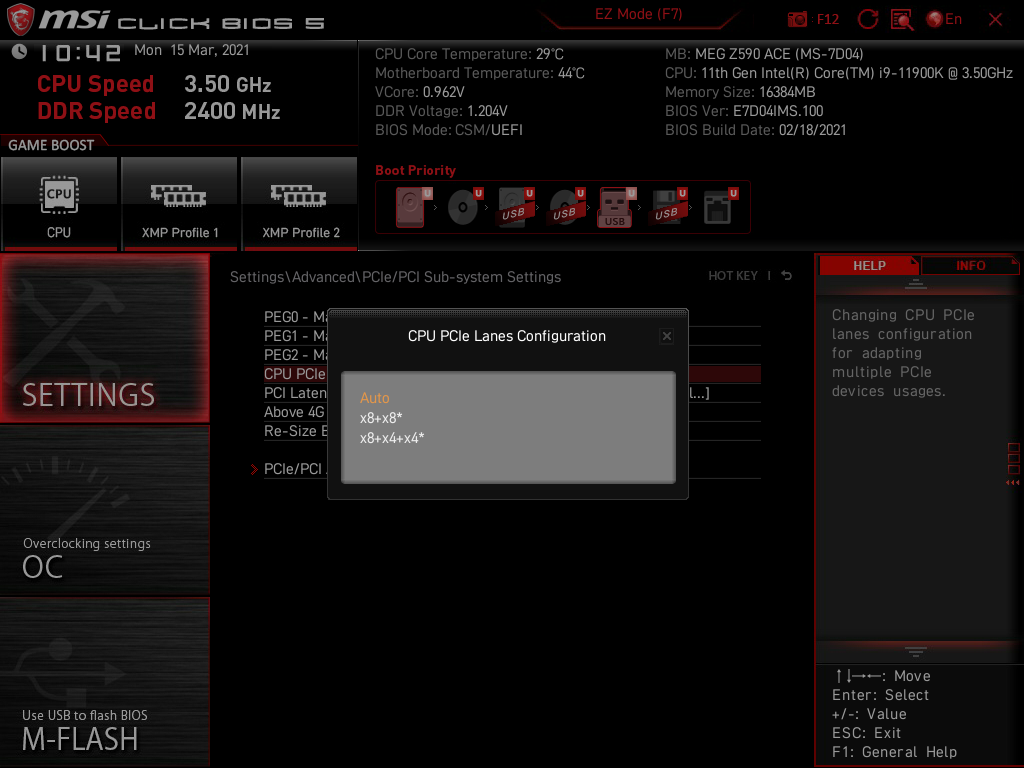

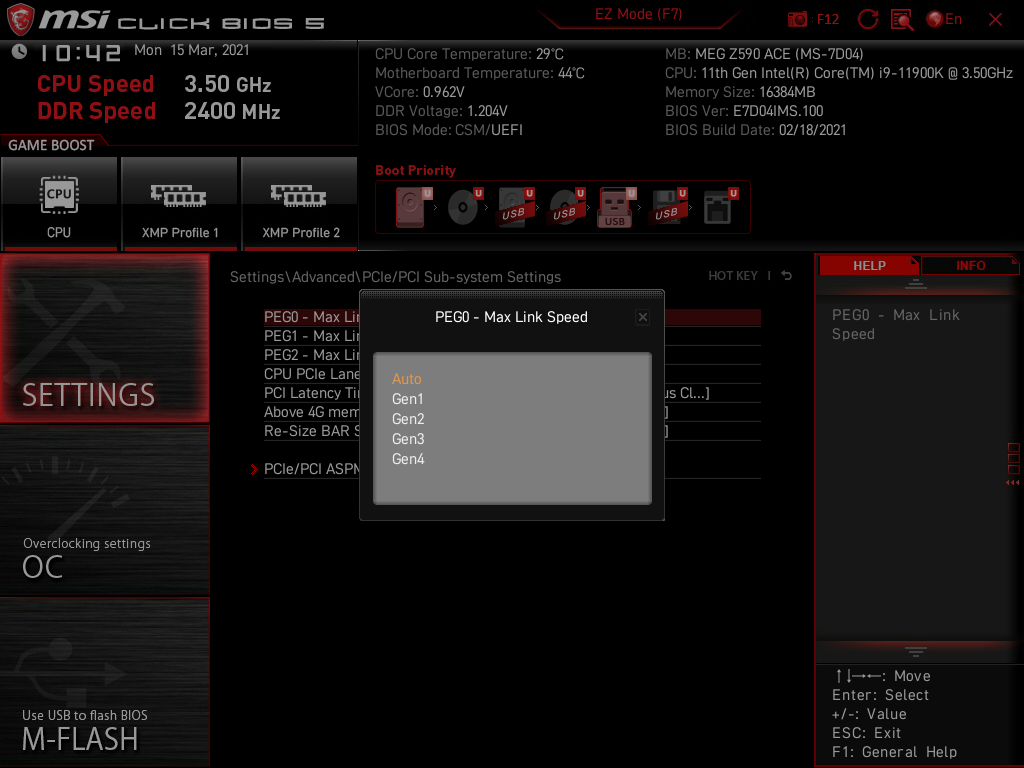

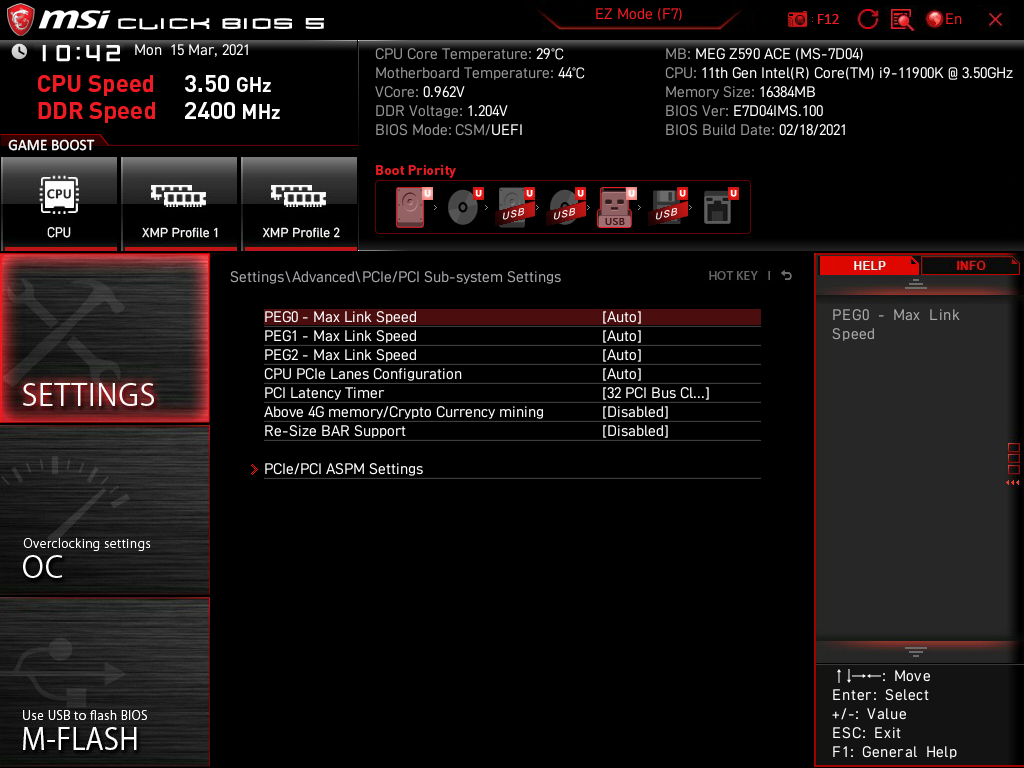

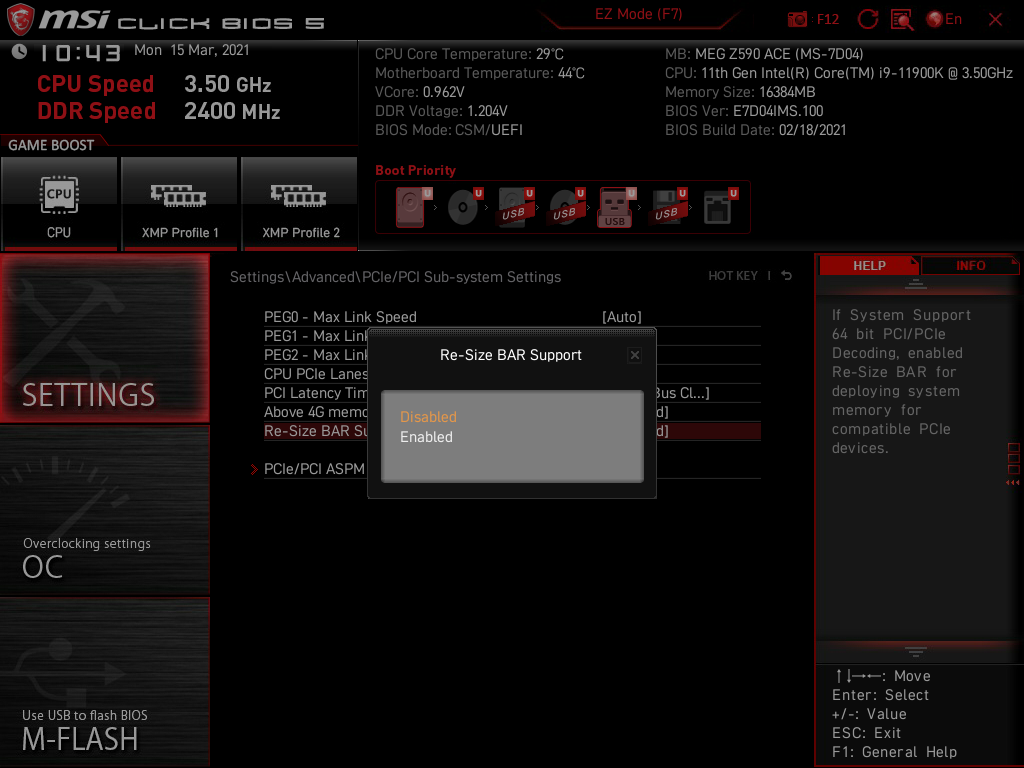

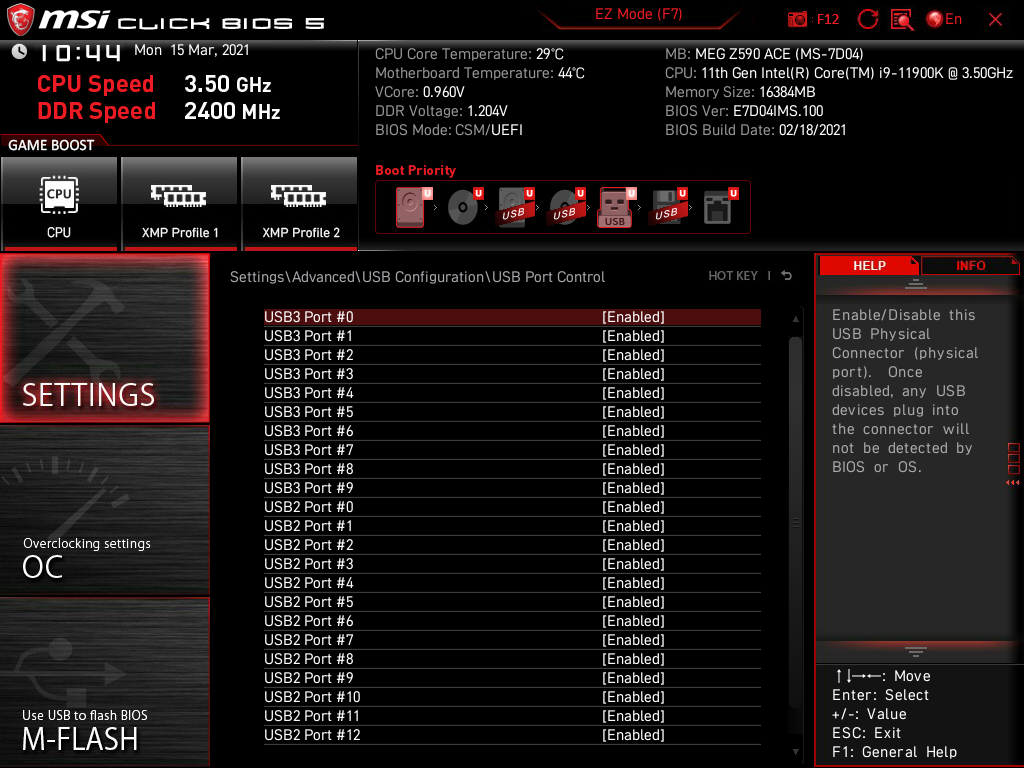

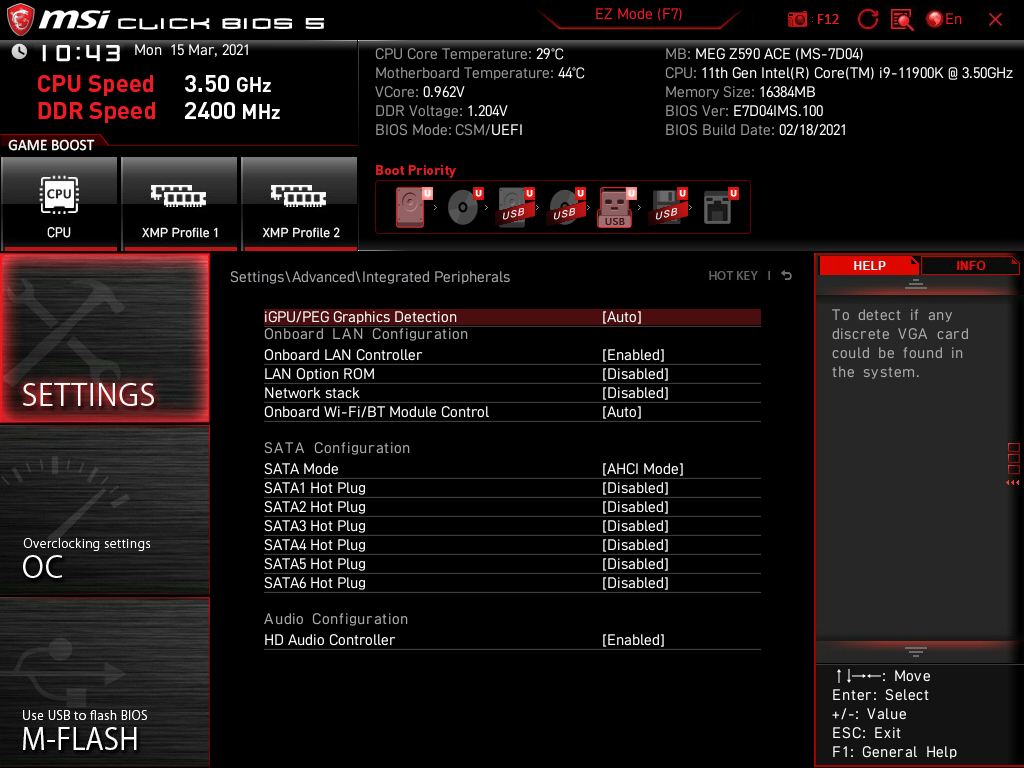

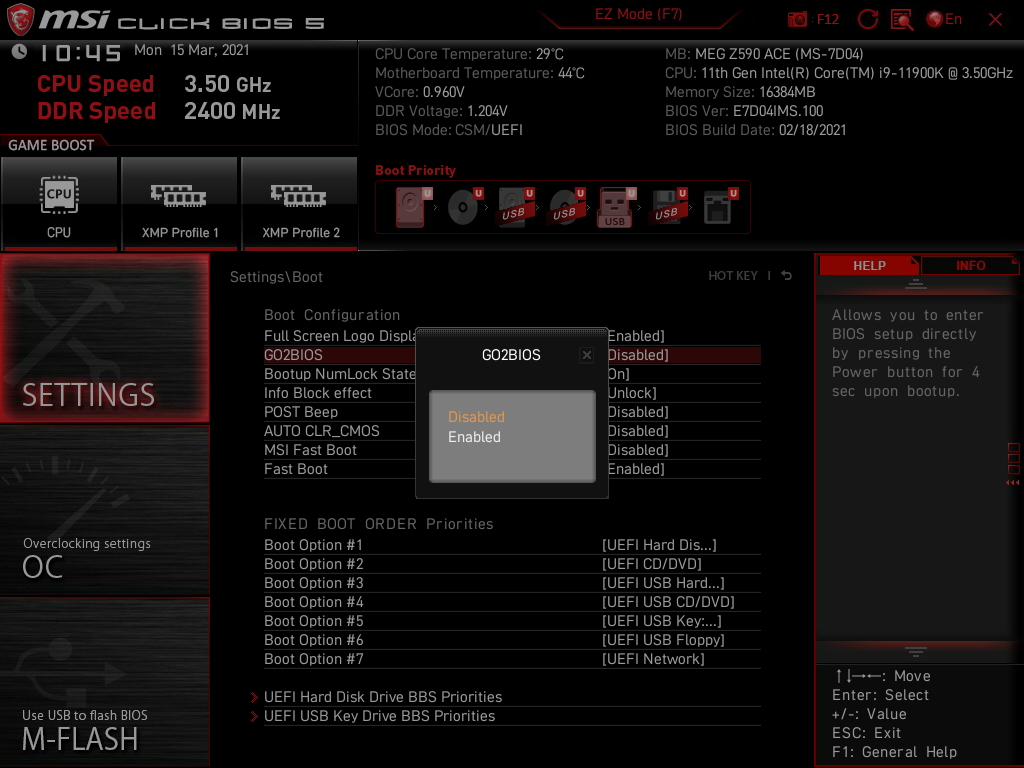

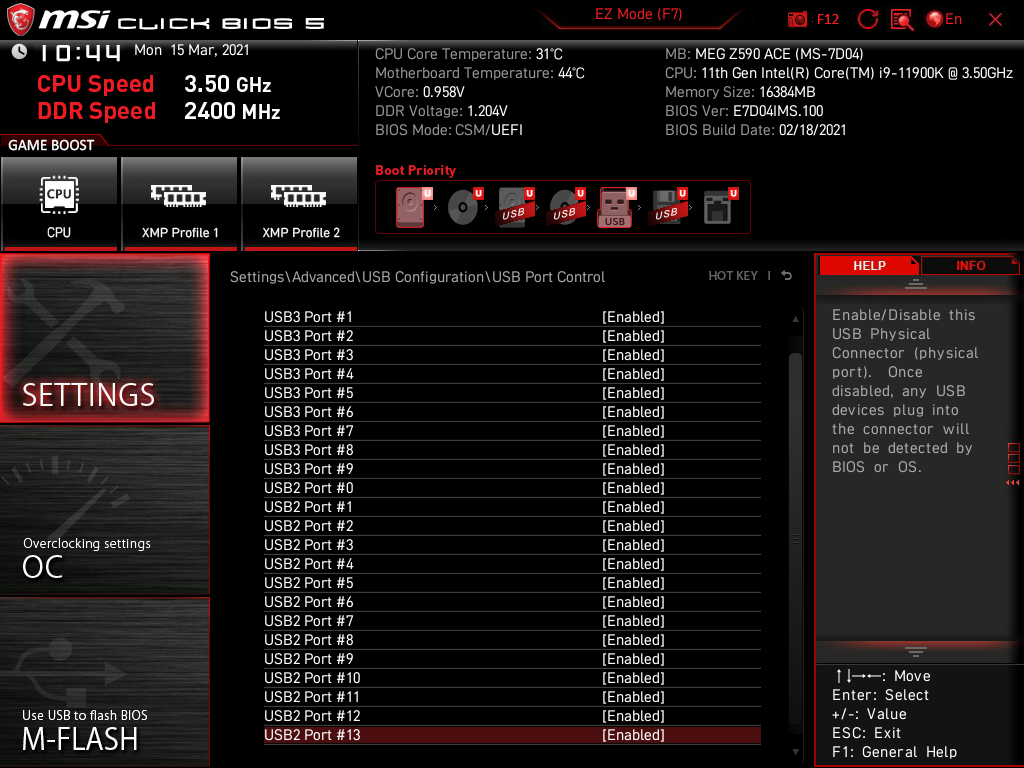

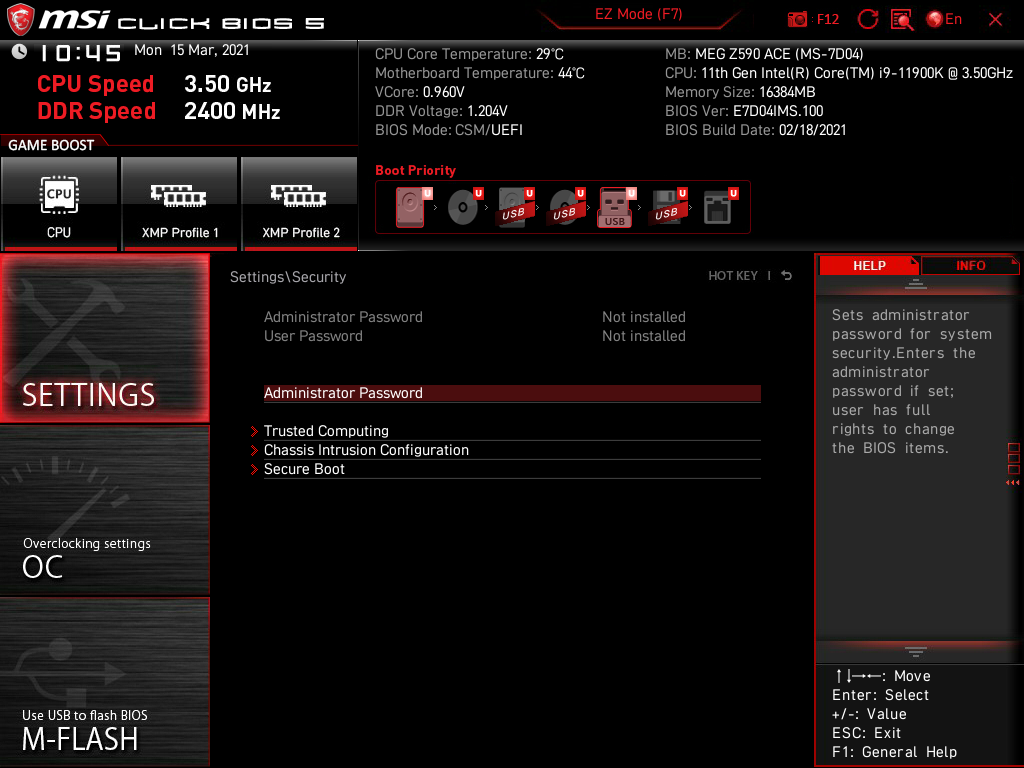

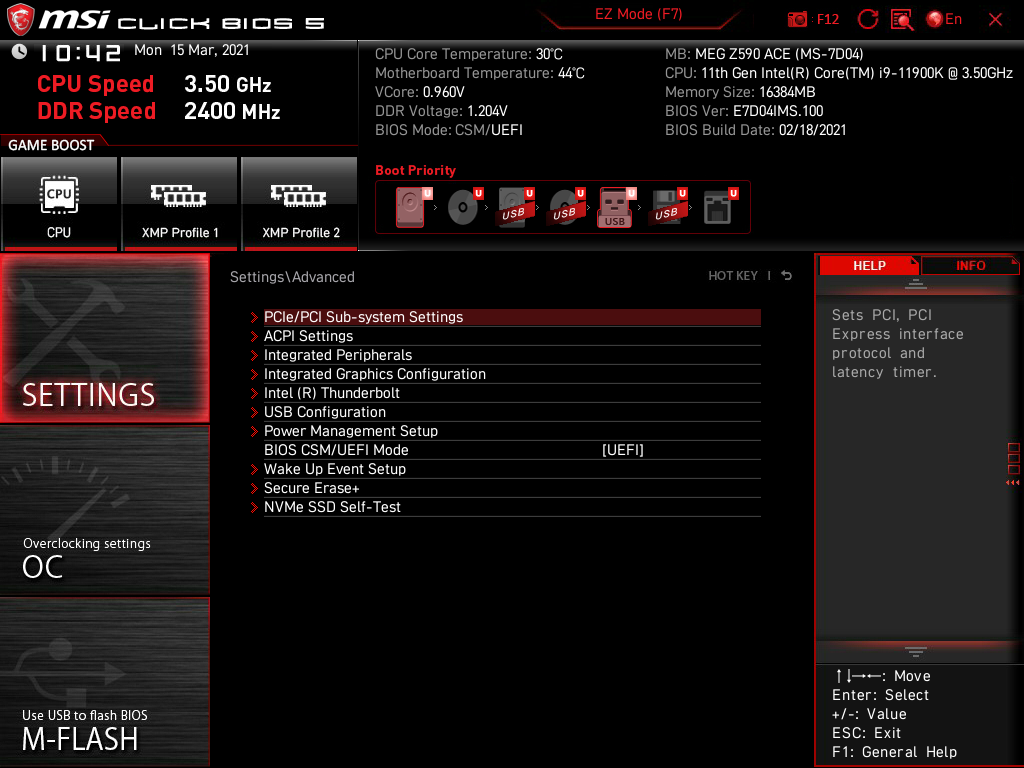

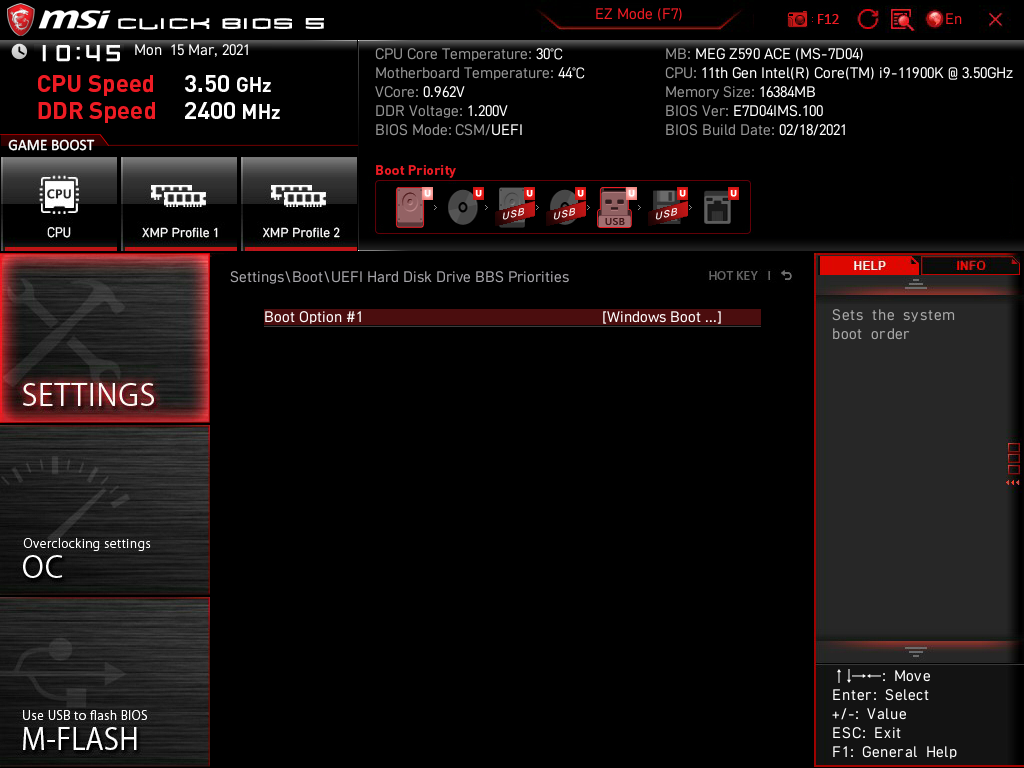

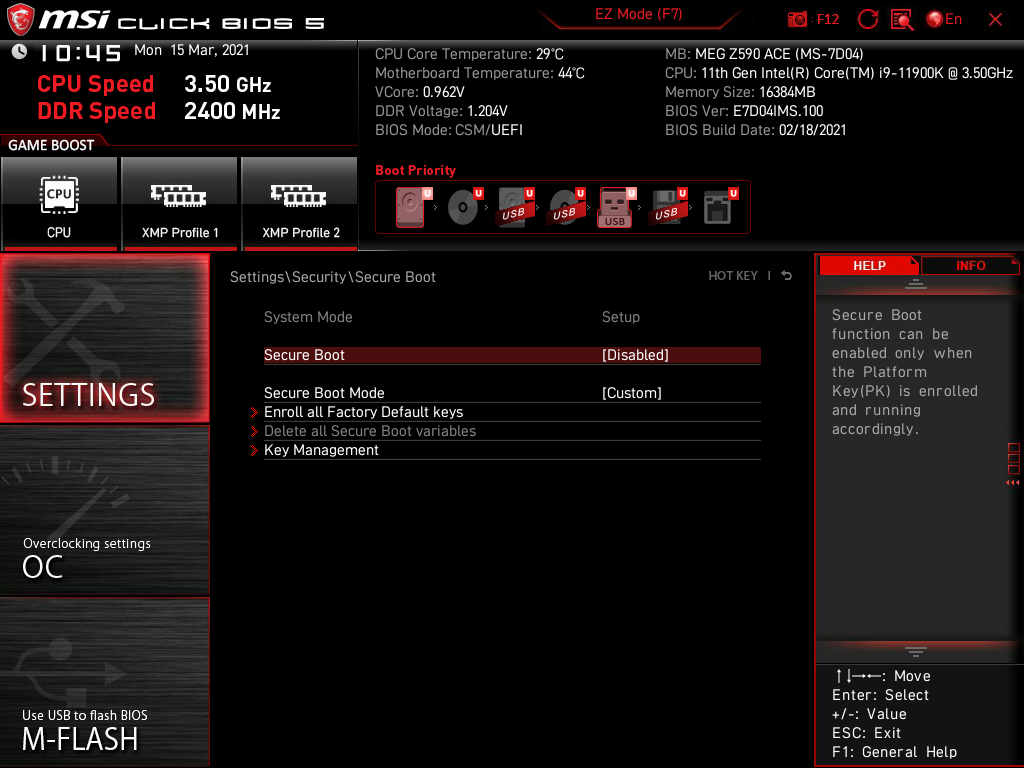

Re-Size BAR Support уже реализован, но изначально выключен, найти его можно в разделе Settings. Индикатор кодов POST может в реальном времени отобразить любую из пяти температур с датчиков, изначально выбрана процессорная (CPU CORE). Разово загрузиться с другого носителя поможет раздел Boot Override в подменю Save & Exit.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

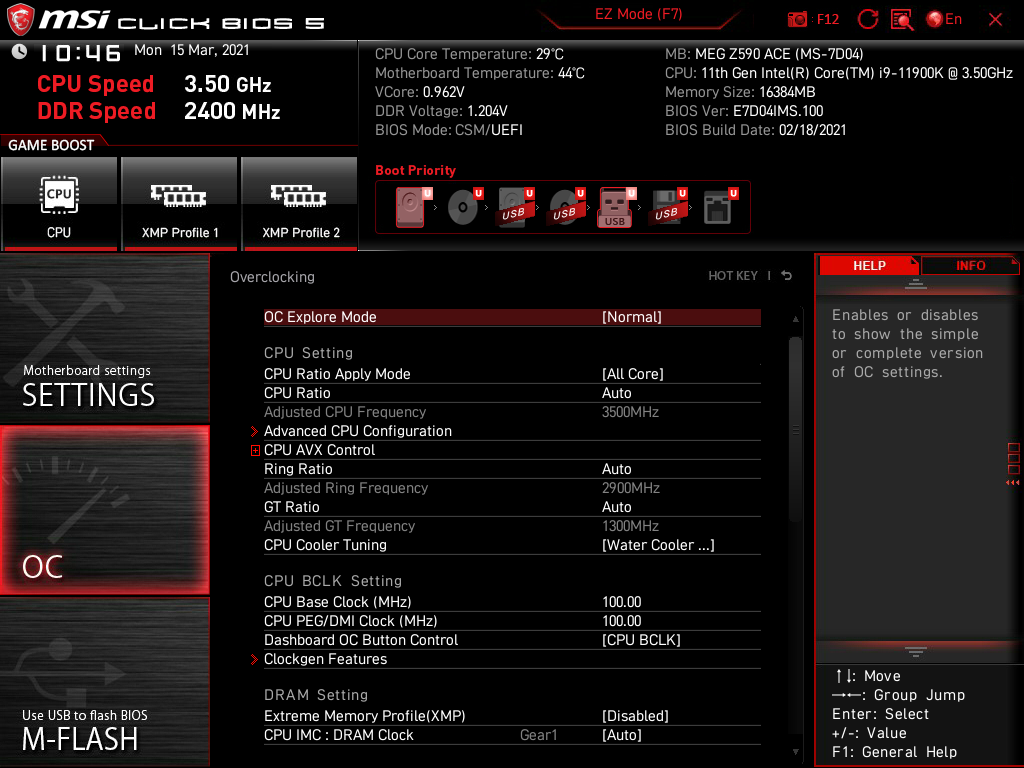

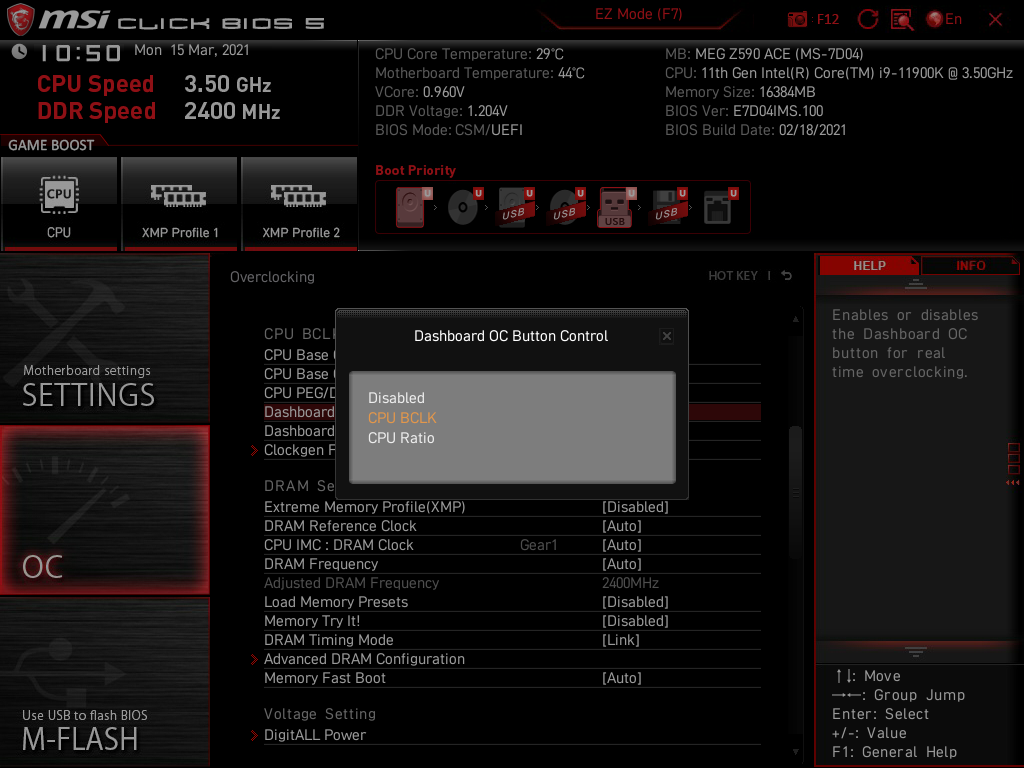

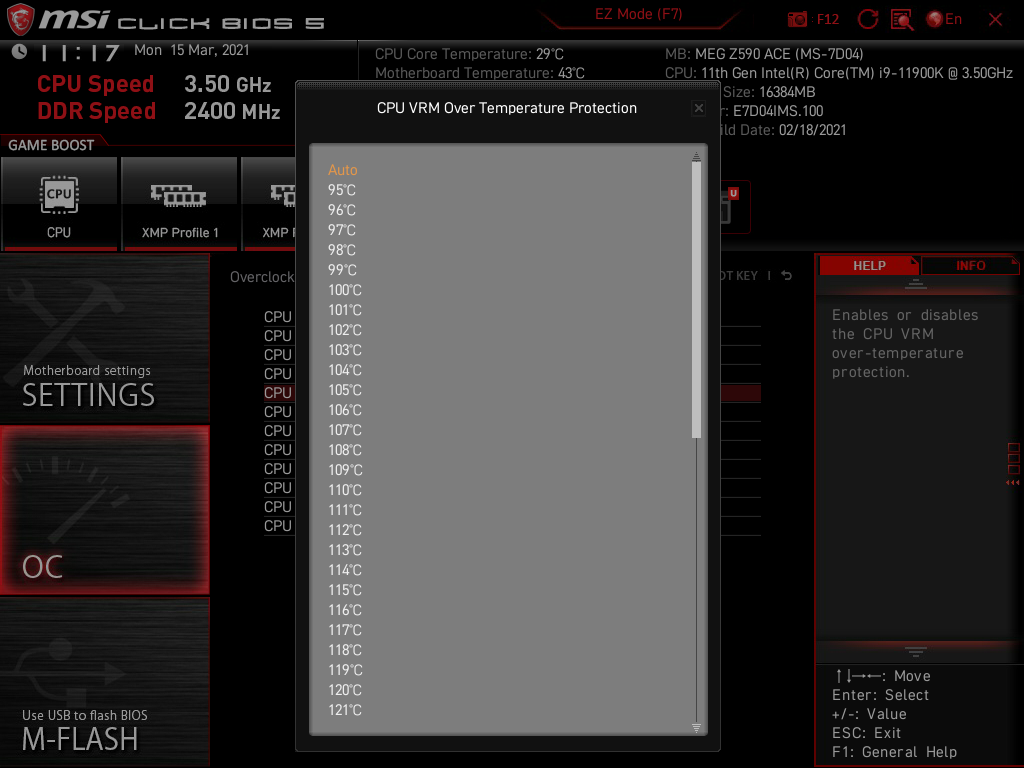

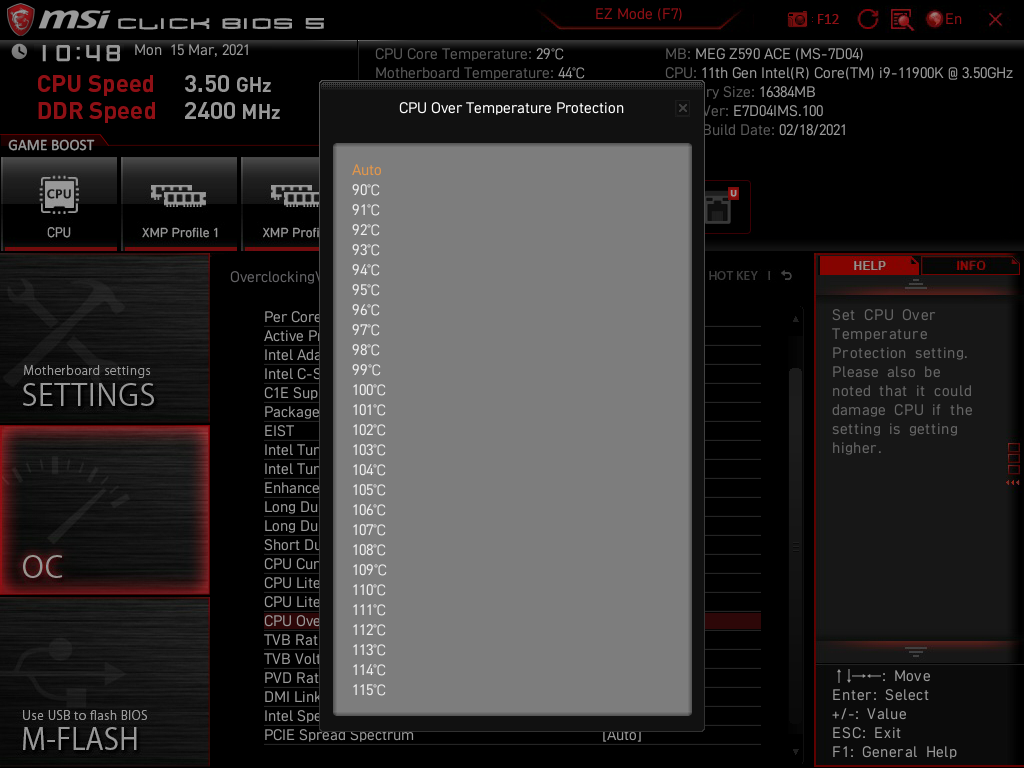

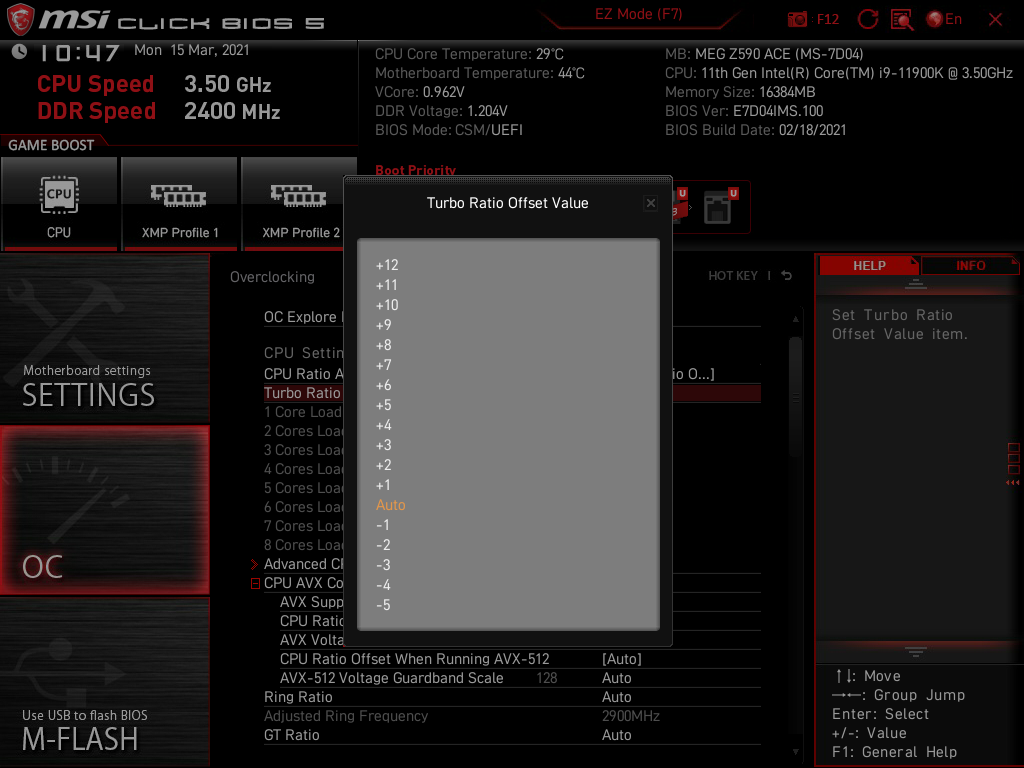

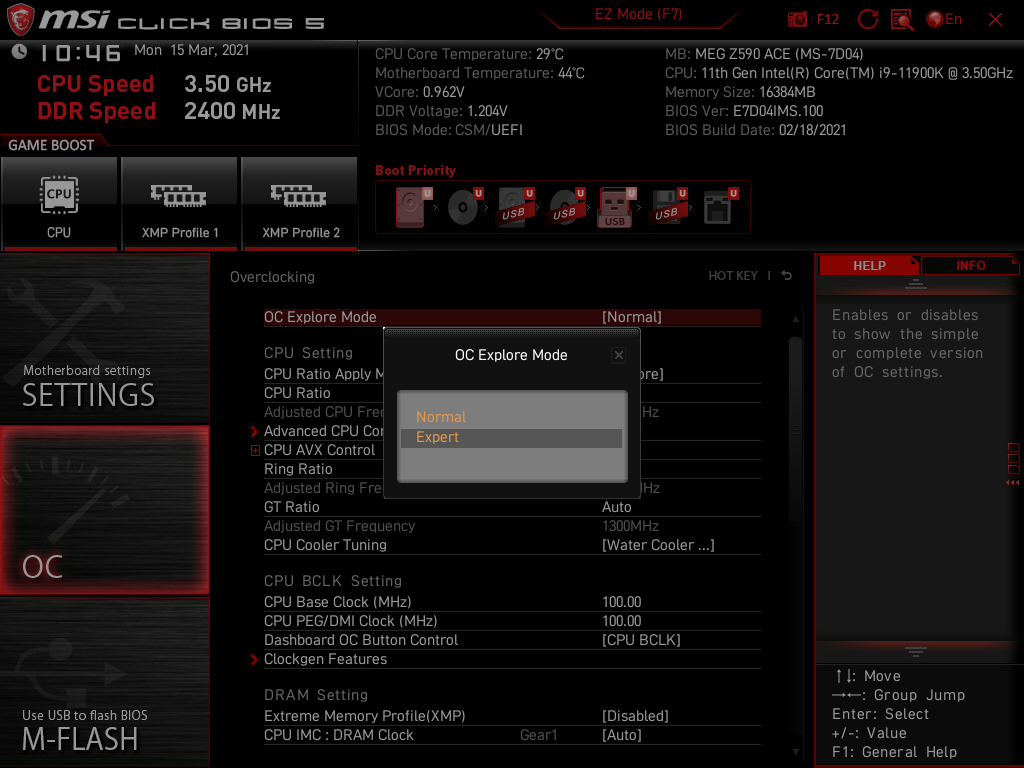

Вариант отображения OC Explore Mode с именованием Normal покажет большое число пунктов меню системы, предназначенных для проведения её разгона, а в случае выбора Expert их станет ещё больше.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

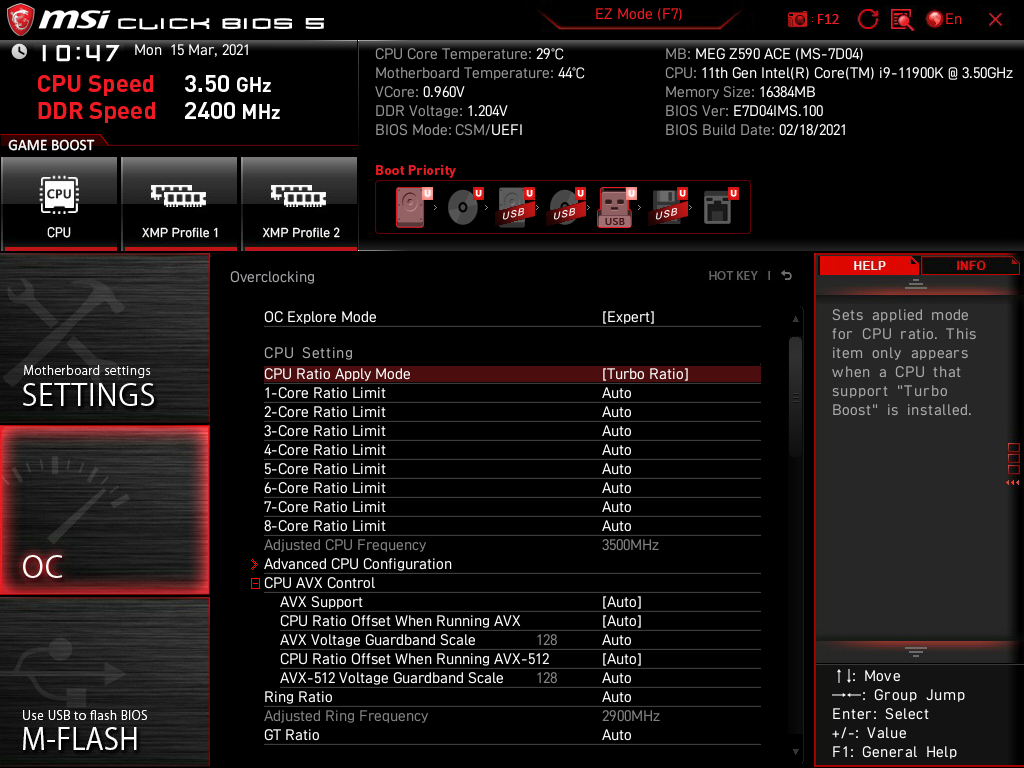

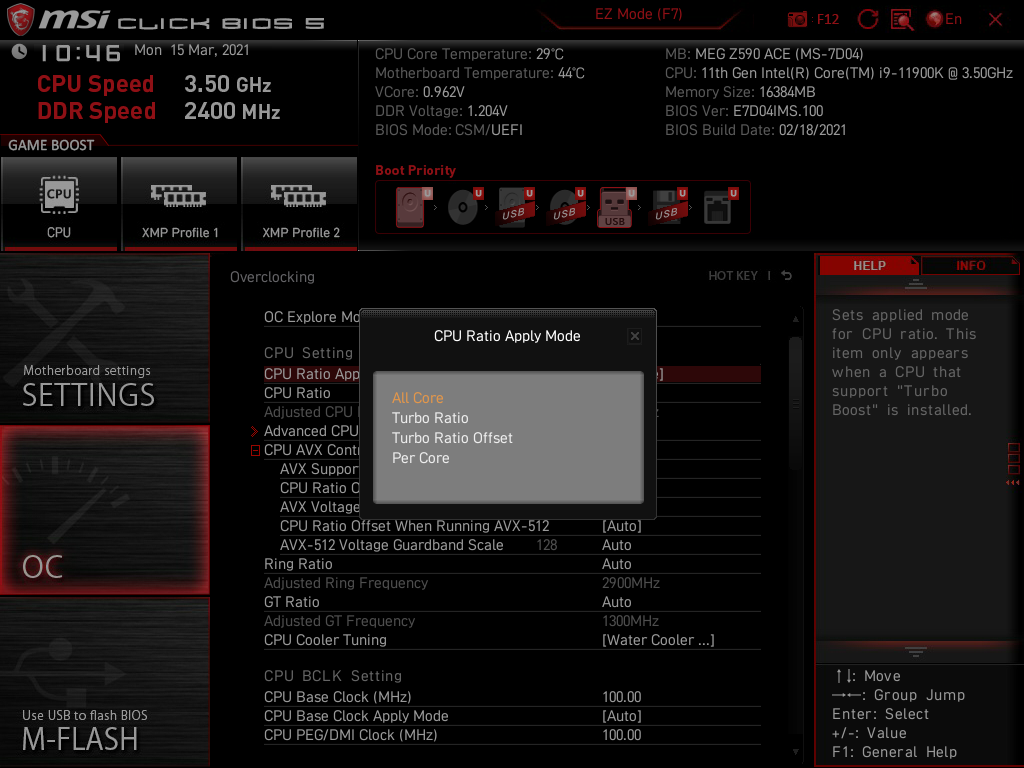

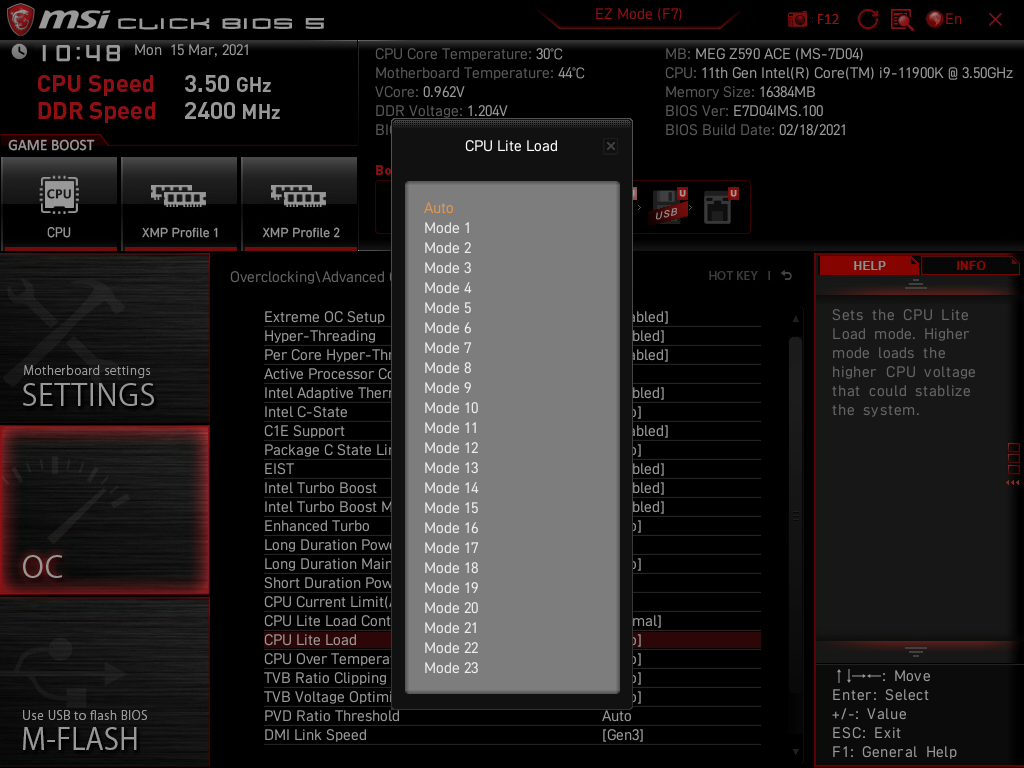

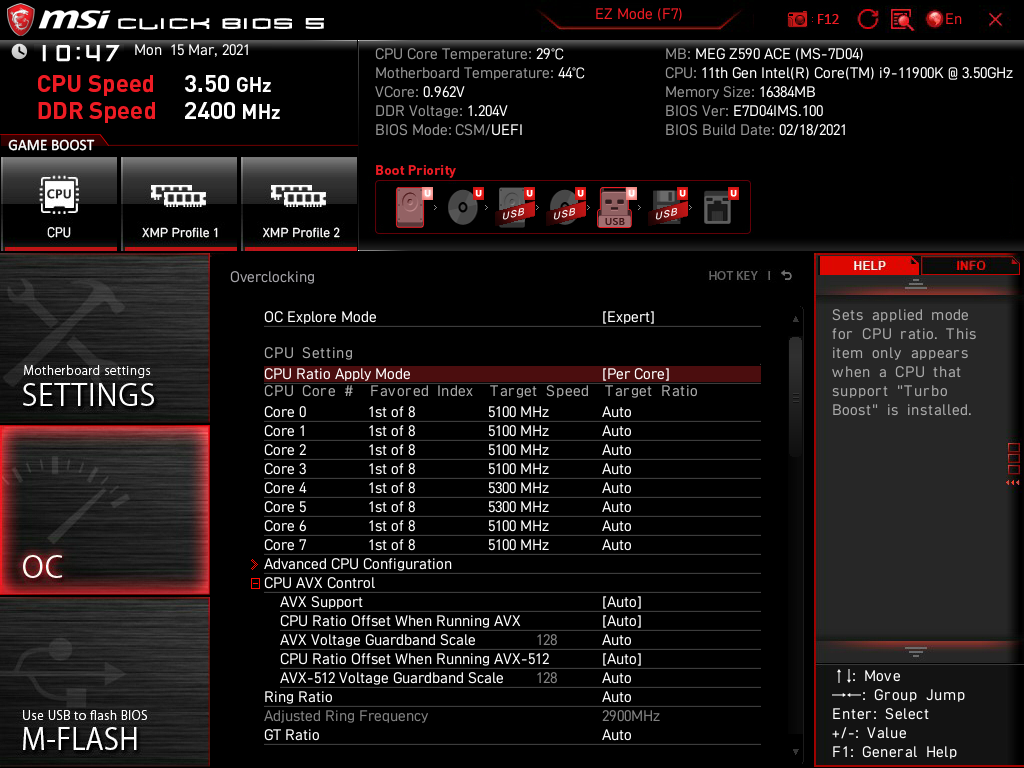

CPU Ratio Apply Mode — здесь без изменений относительно предыдущего поколения процессоров. Всего есть четыре варианта настройки функционирования. В нашем экземпляре Core i9-11900K лучшими ядрами оказались №4 и №5.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

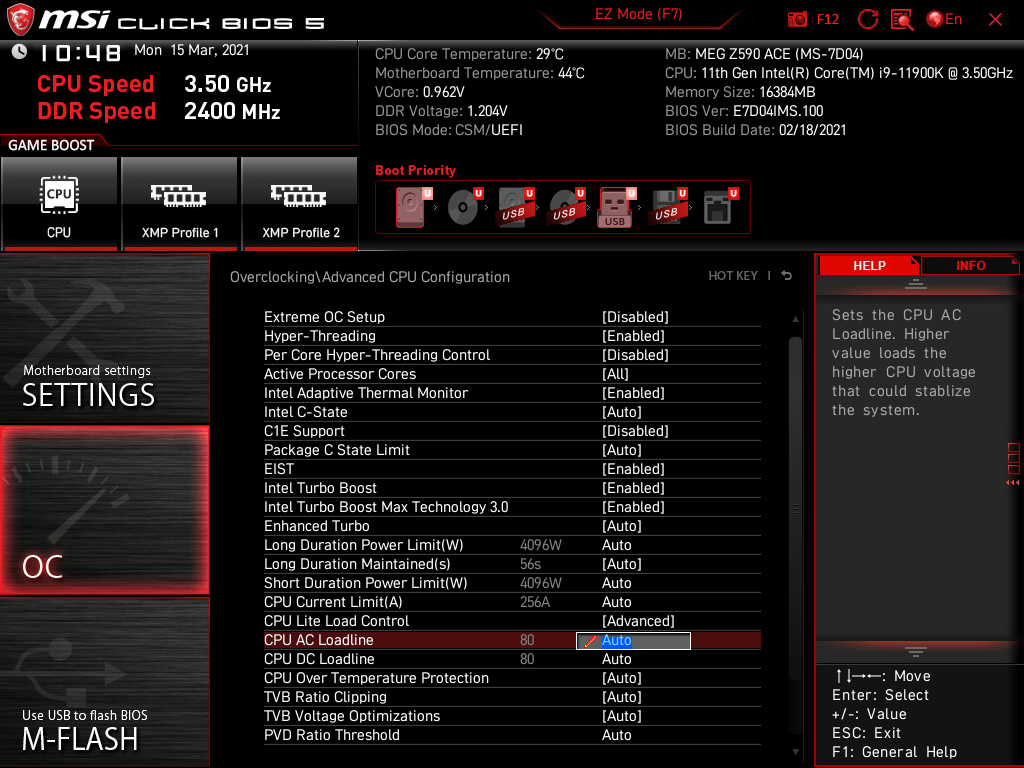

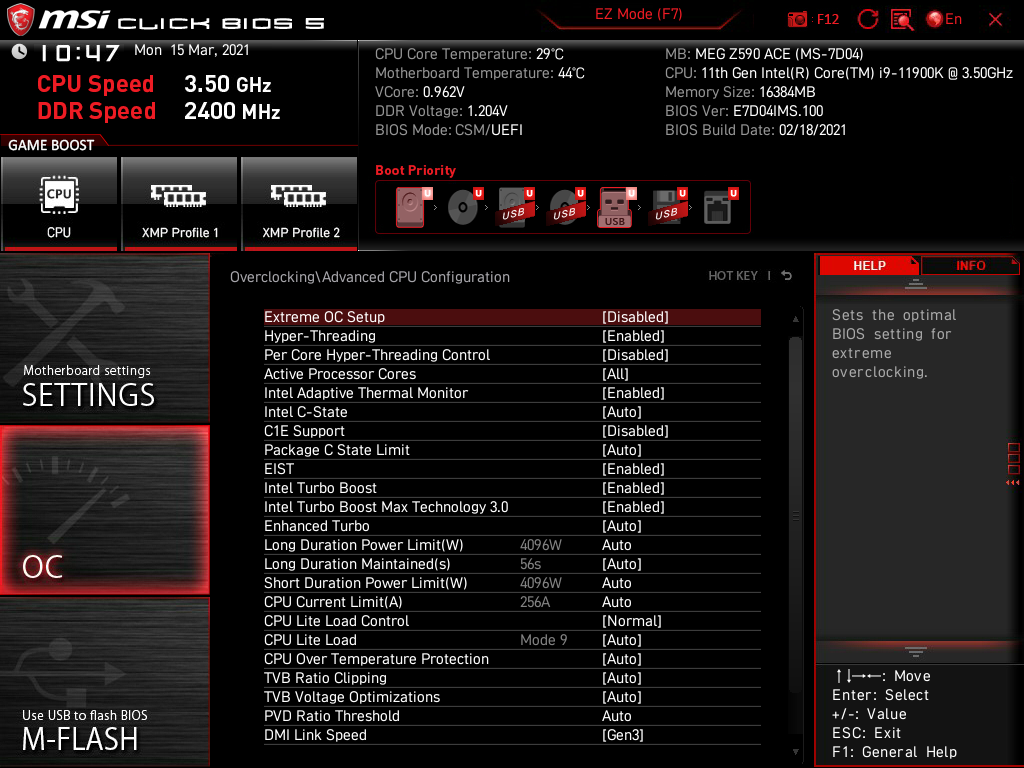

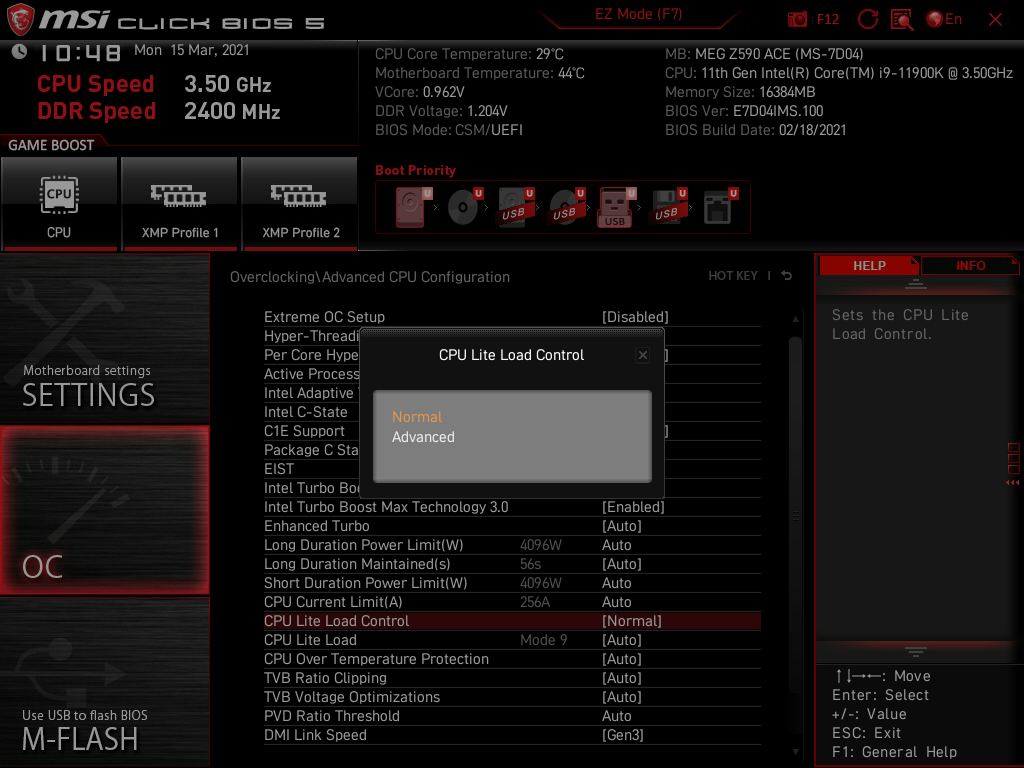

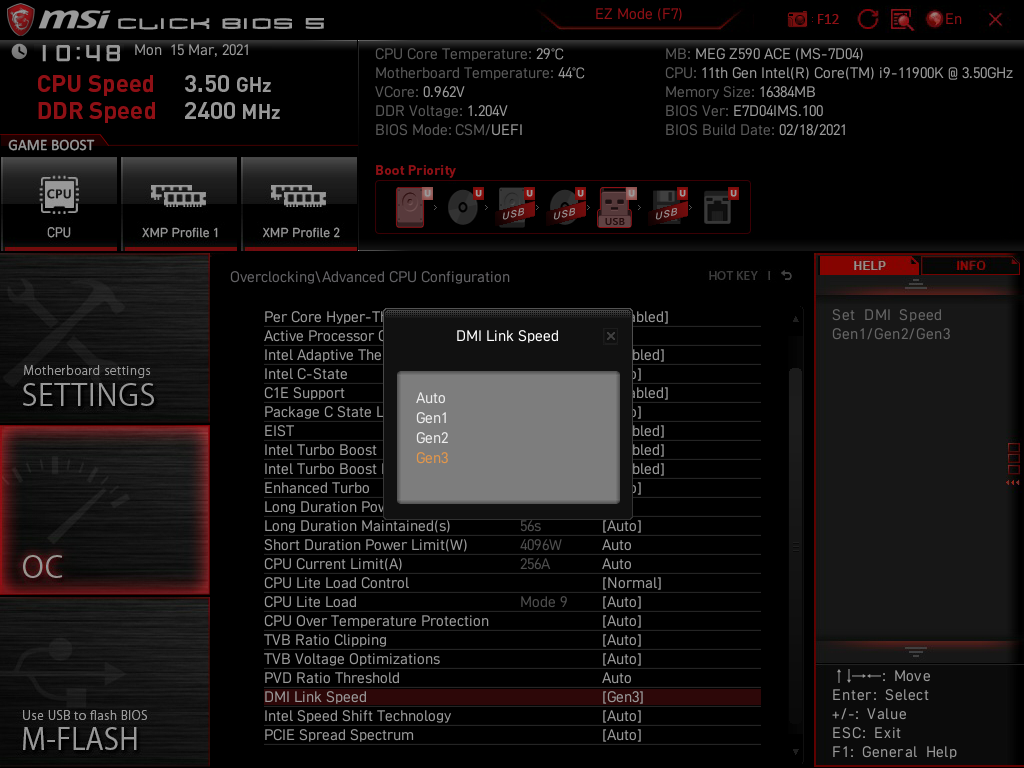

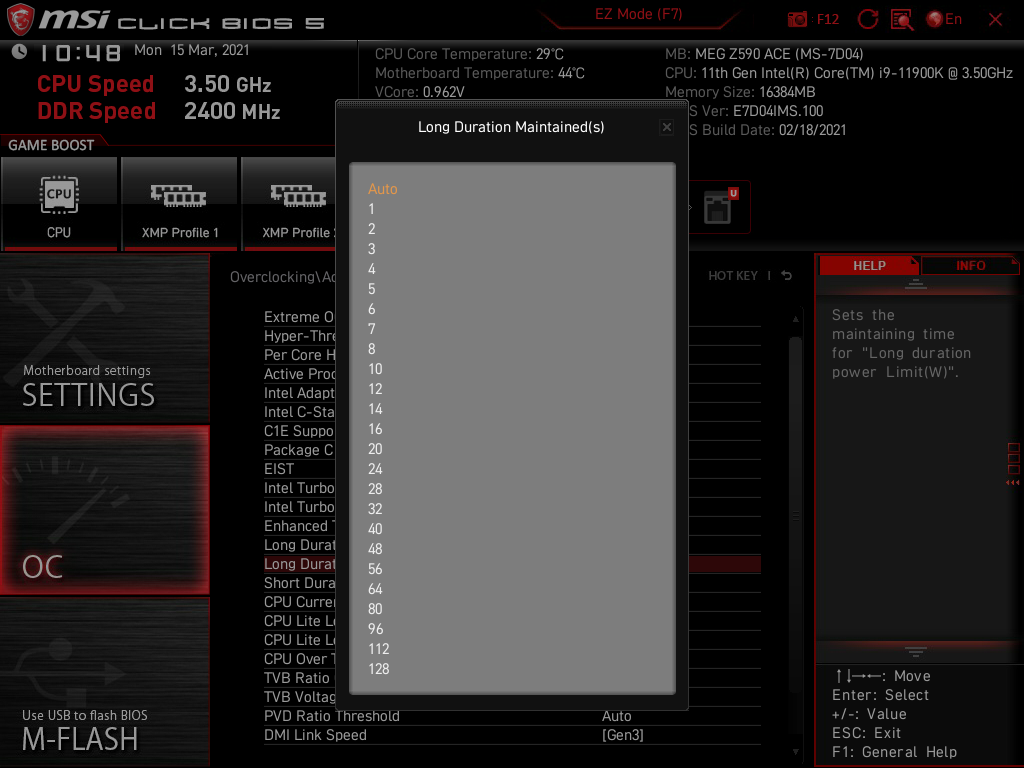

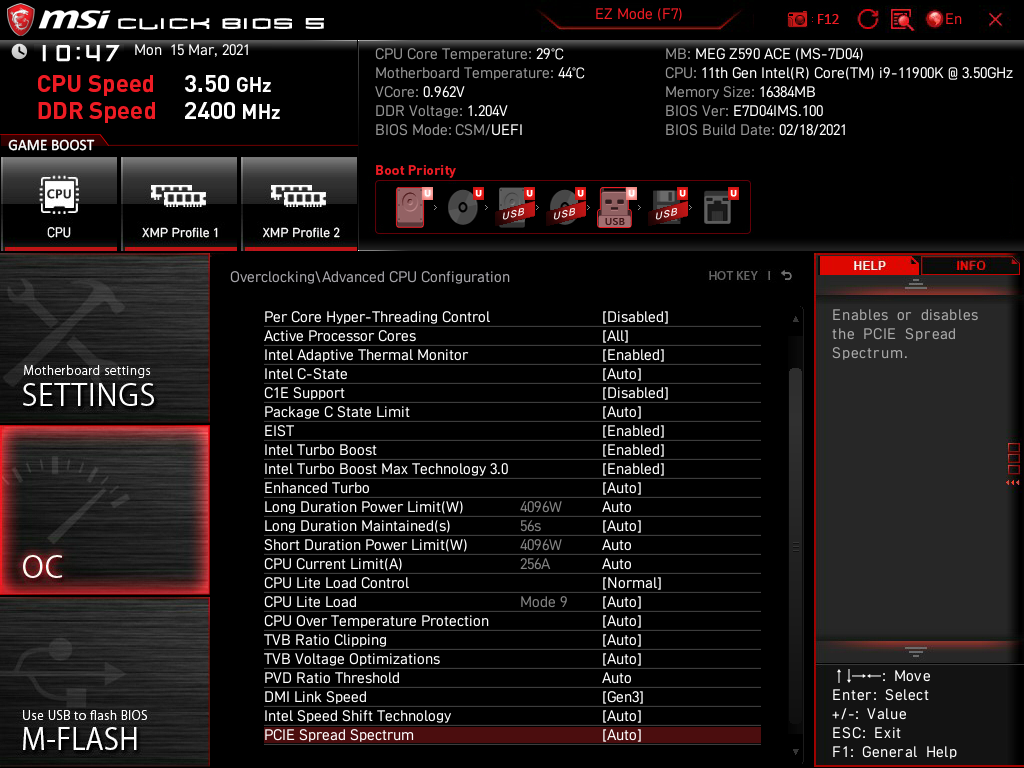

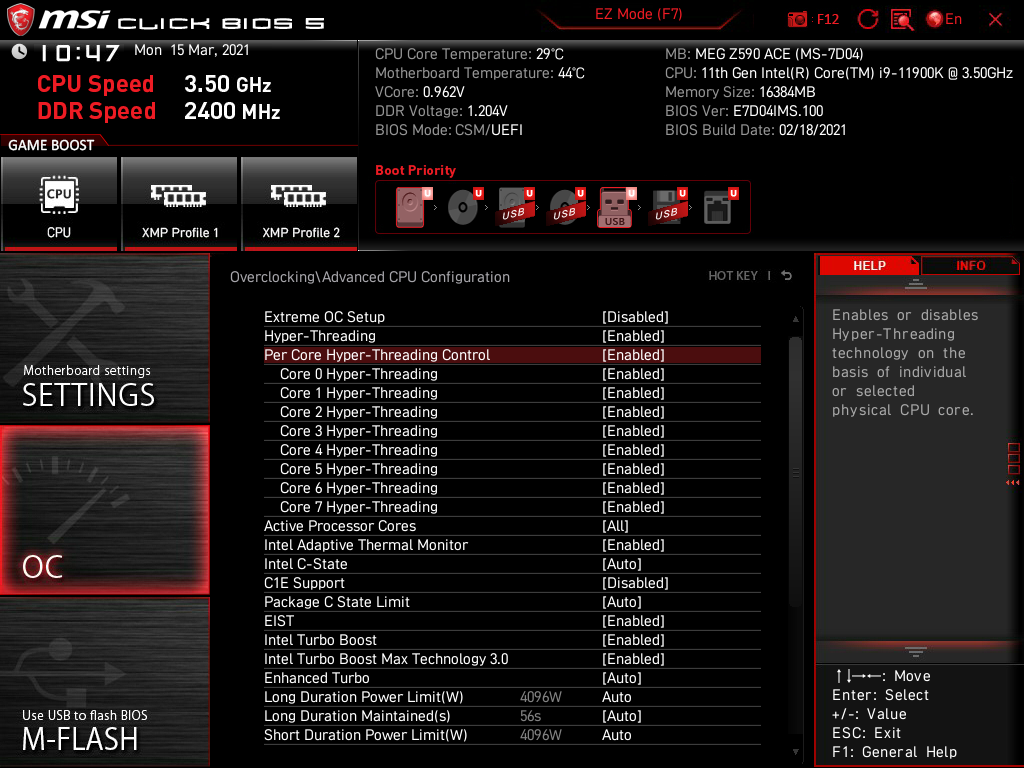

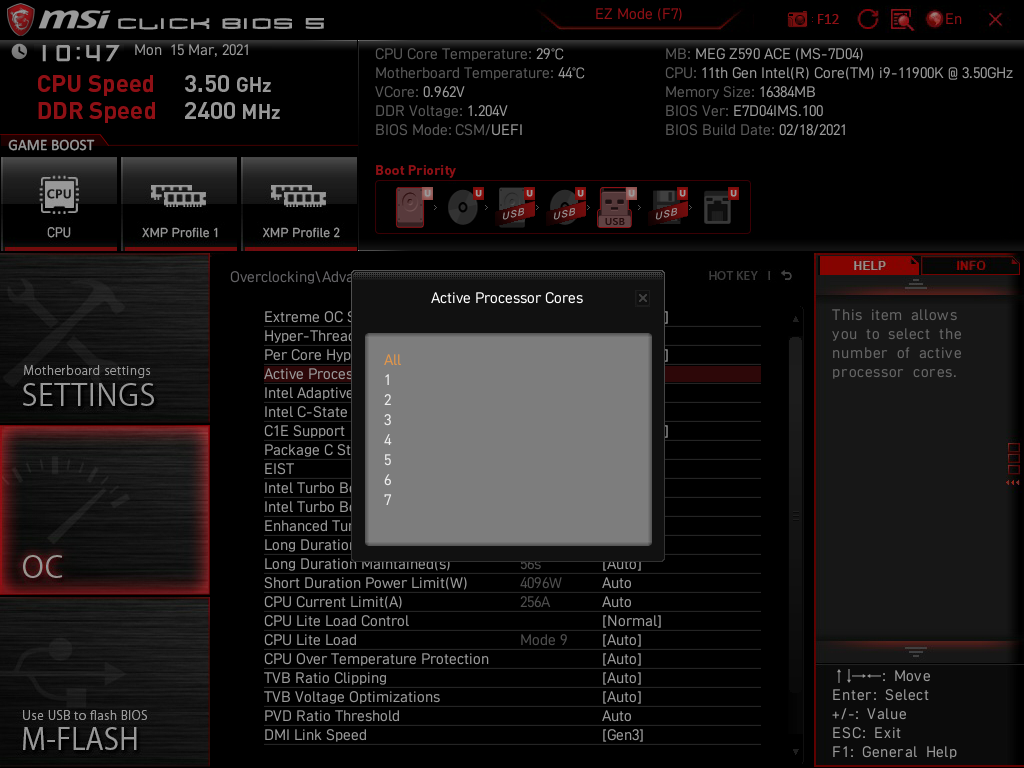

Advanced CPU Configuration находится рядом и это удобно. Содержимое меню мало в чём отличимо от плат прошлого поколения. Предел у DMI Link Speed — Gen3, никаких сюрпризов. Здесь можно работать с HT для каждого из ядер в индивидуальном порядке, выбрать их активное число, отстроить пороги Turbo Boost, задать критическую температуру и т. д.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

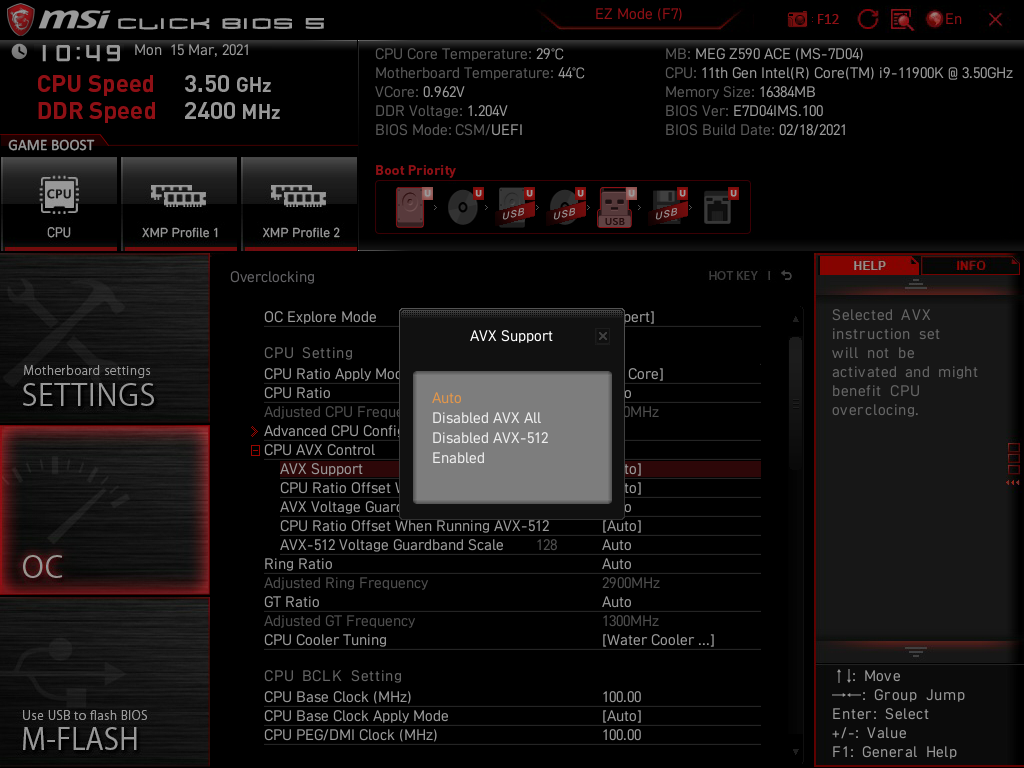

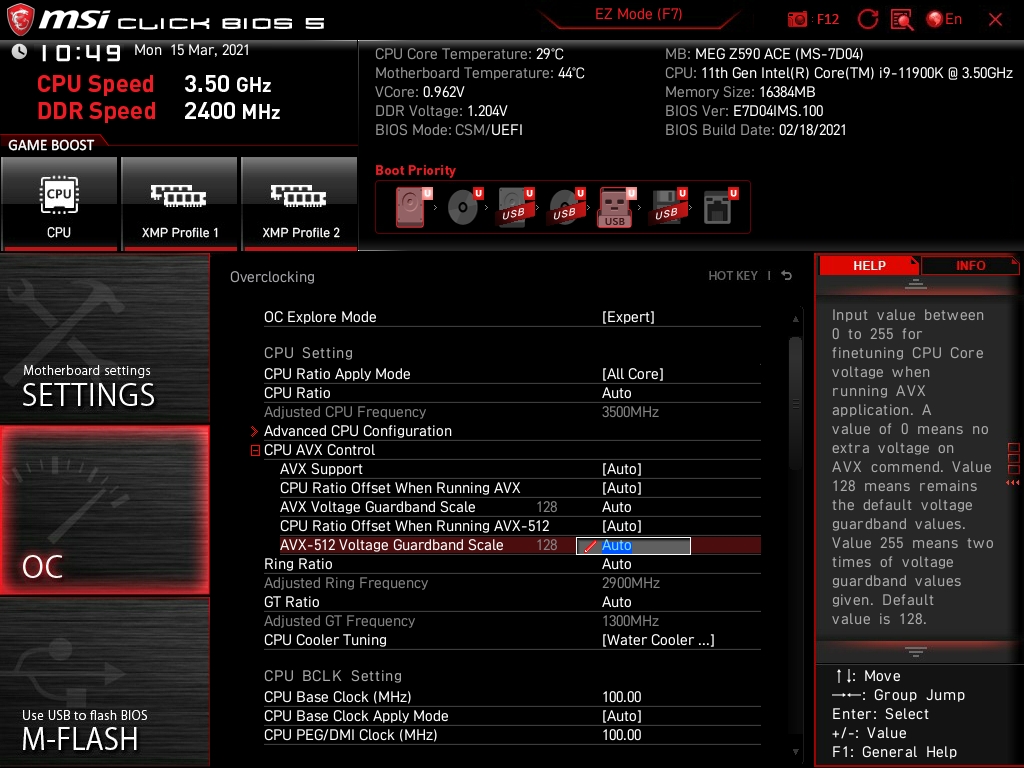

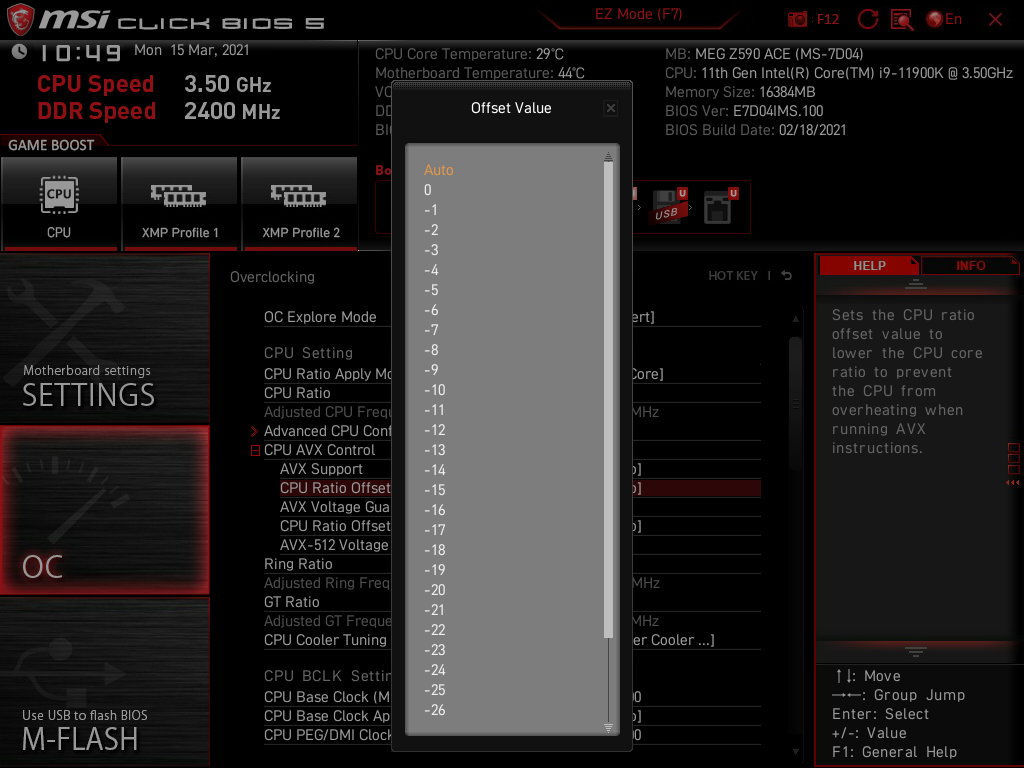

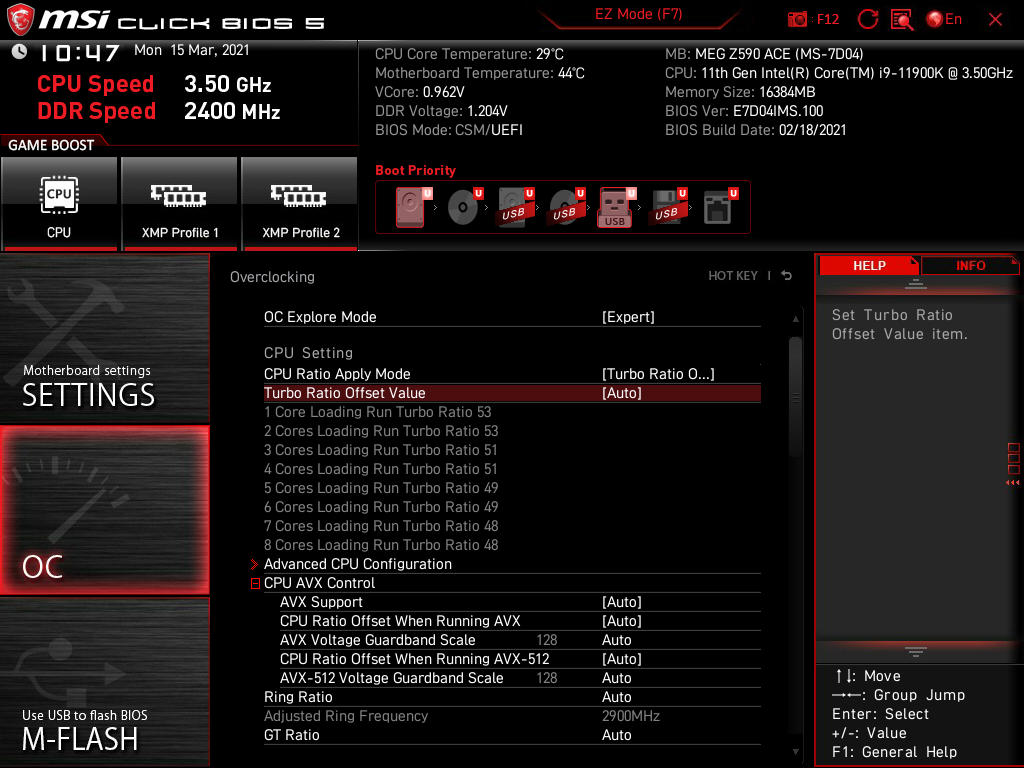

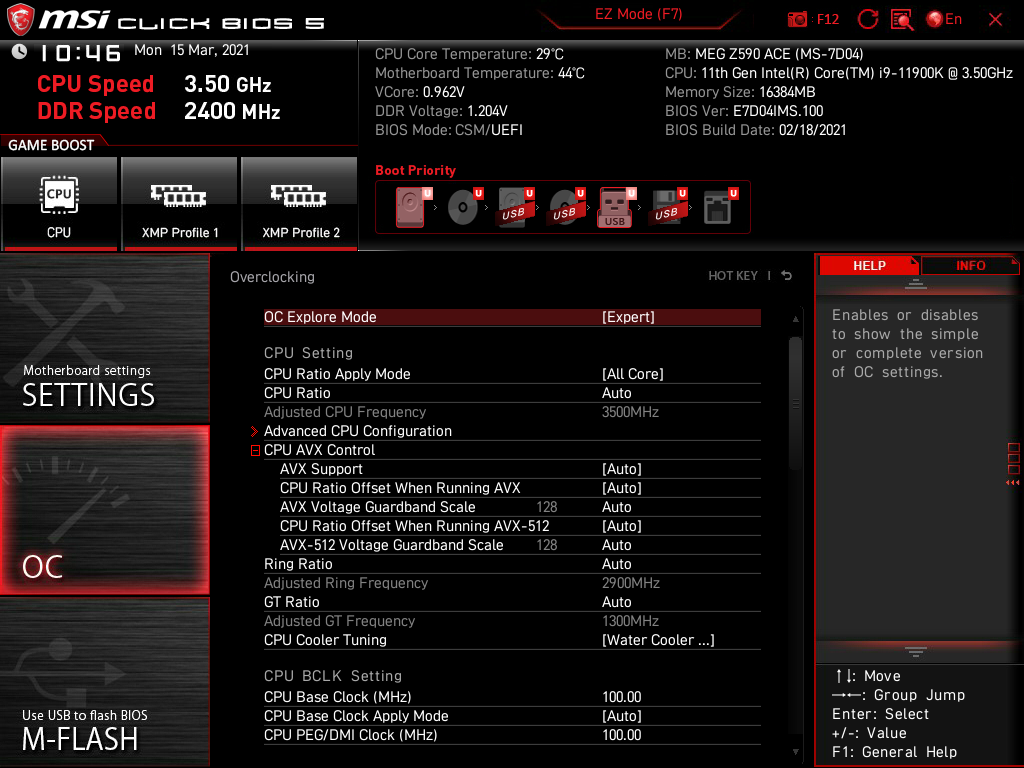

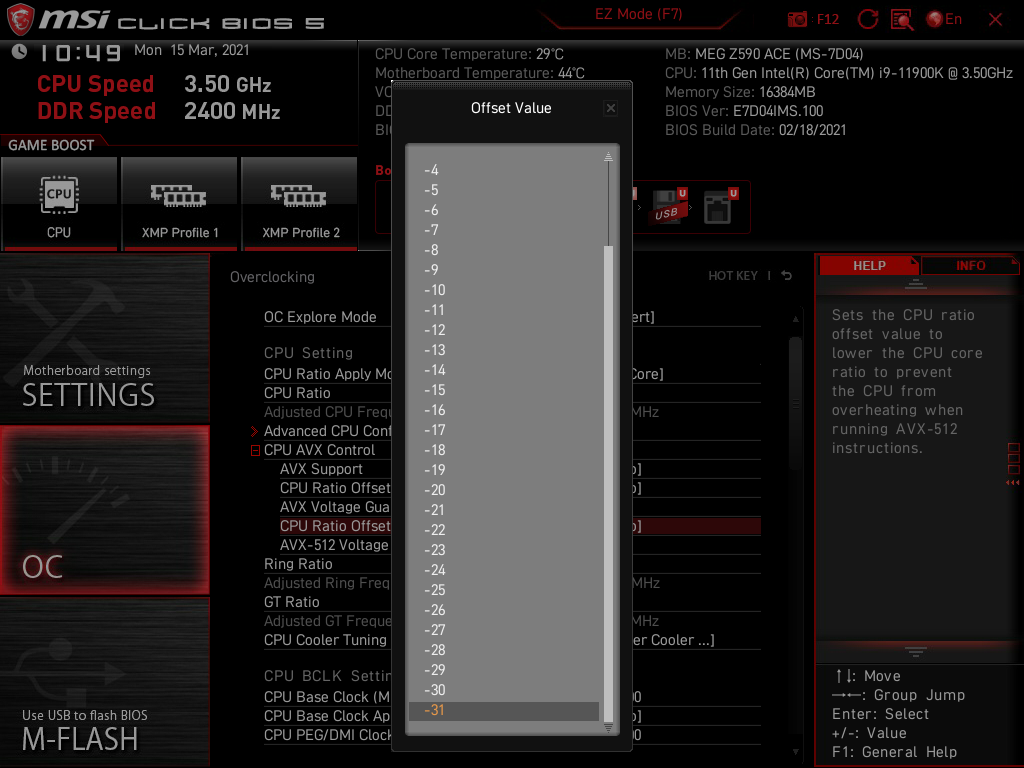

Основное нововведение — разрозненные настройки для AVX, тут их озаглавили как AVX и AVX-512 (очевидно, подразумевая наиболее актуальное поколение). Как покажут наши тесты, всё это очень не зря. Компенсация множителя окажется наилучшим решением для снижения нагрева процессора. К сожалению, механизм по изменению напряжения в зависимости от типа нагрузки до сих пор не придумали.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

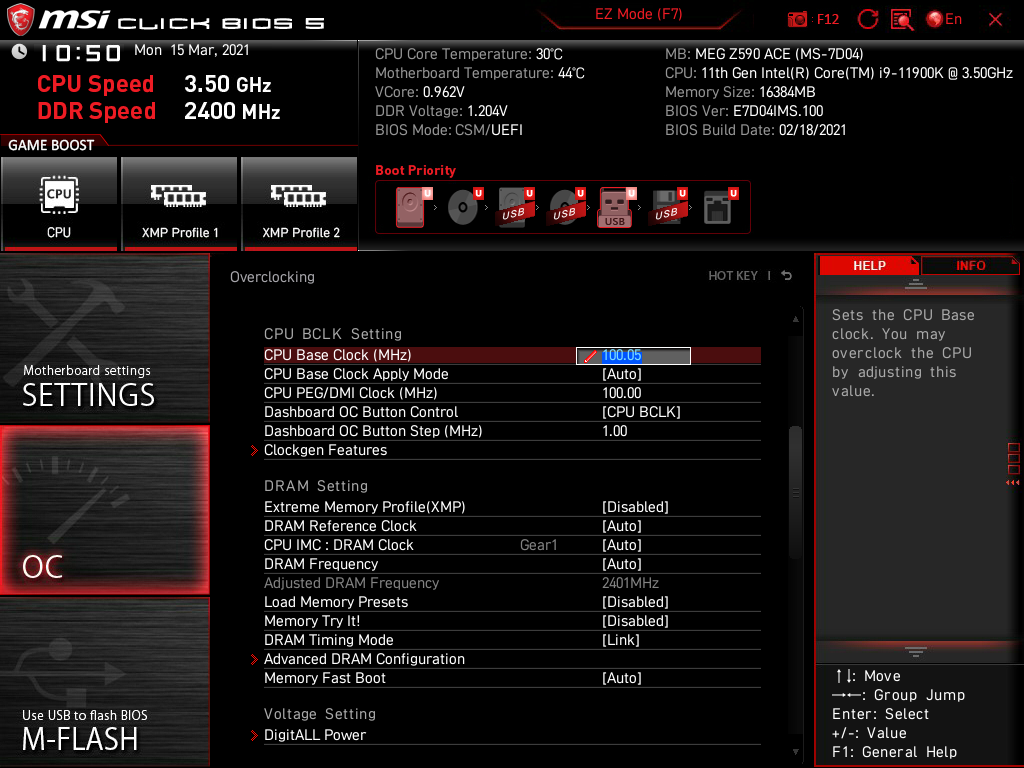

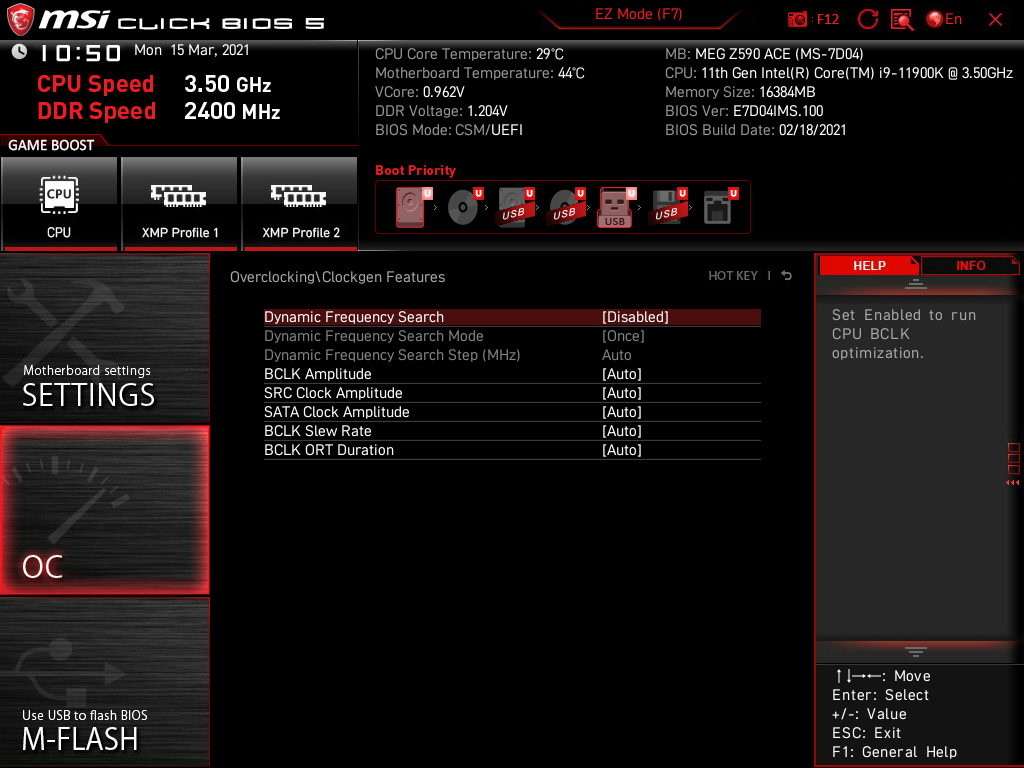

Базовая меняется с небольшим шагом в обе стороны относительно штатных 100 МГц.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

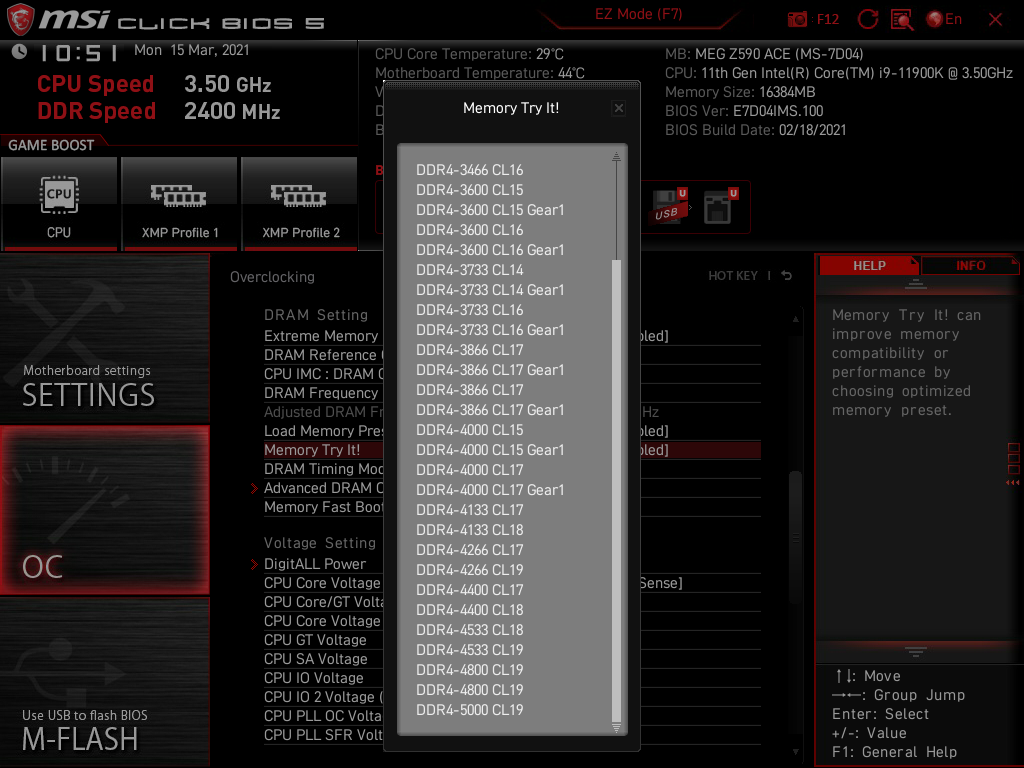

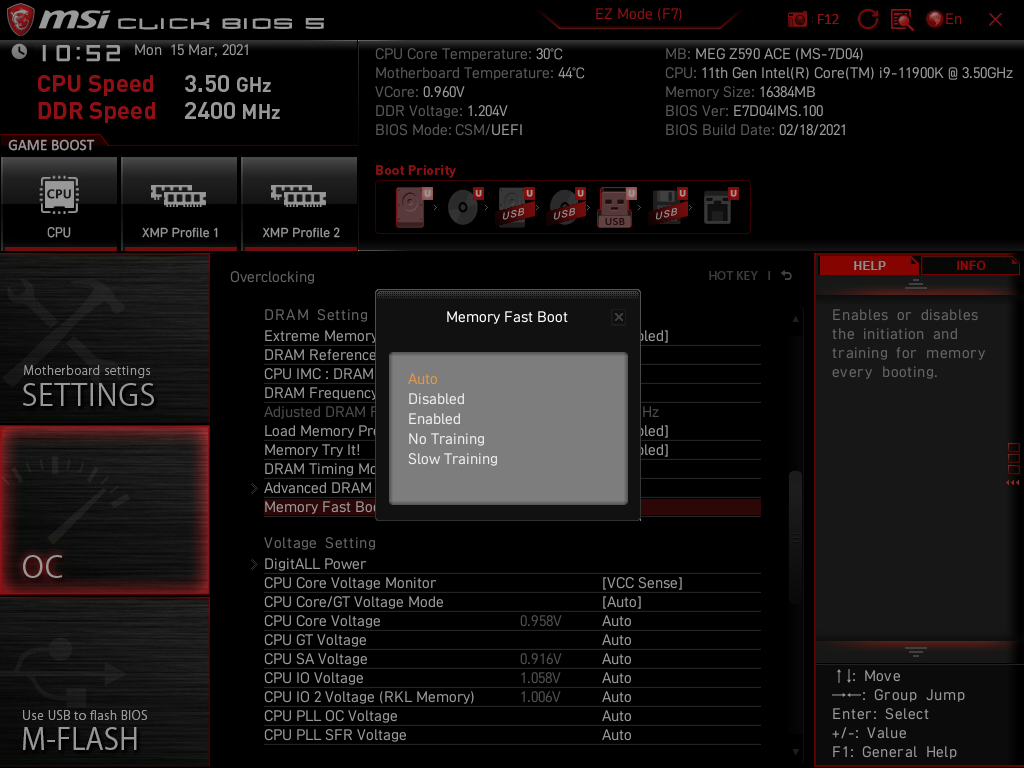

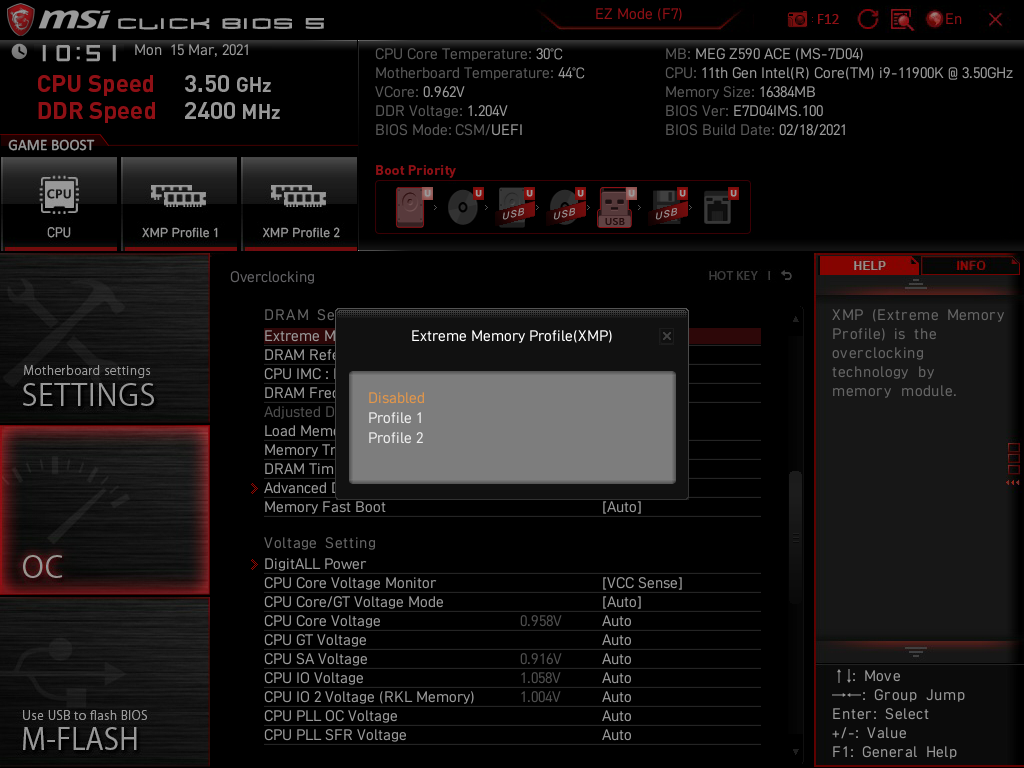

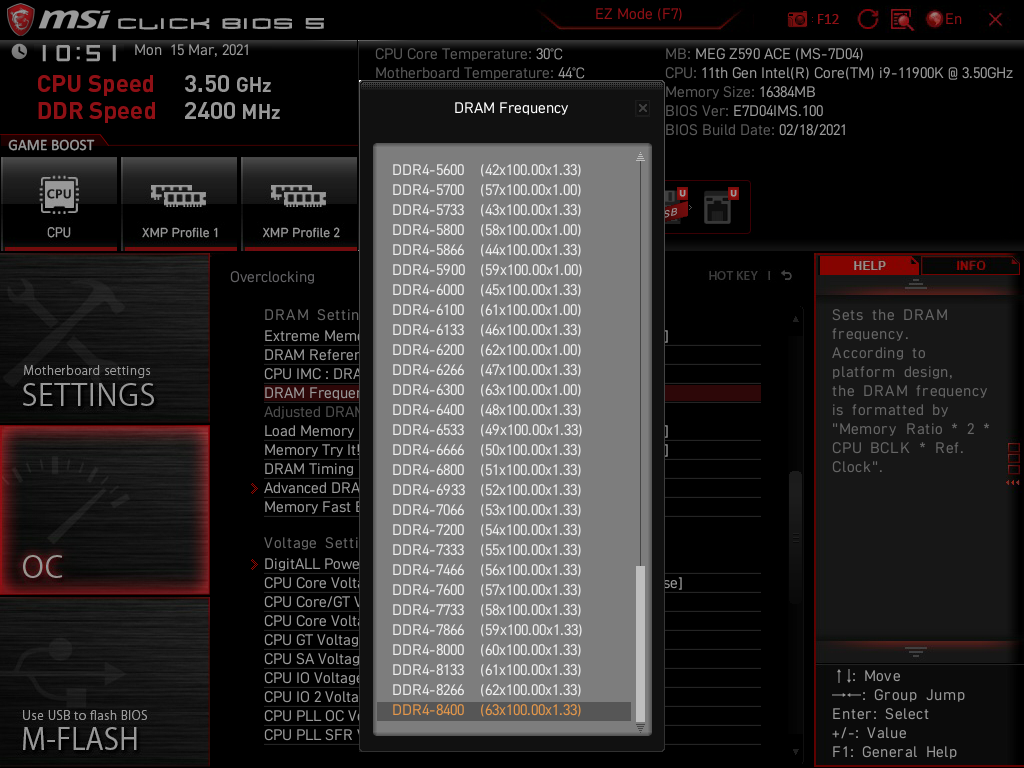

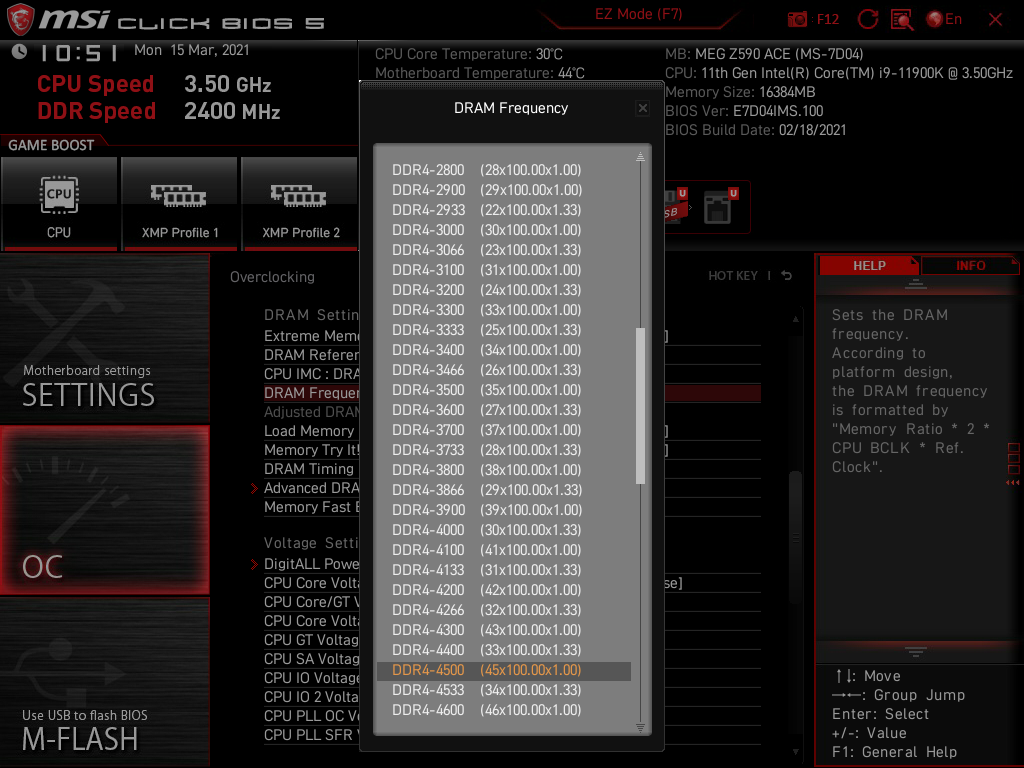

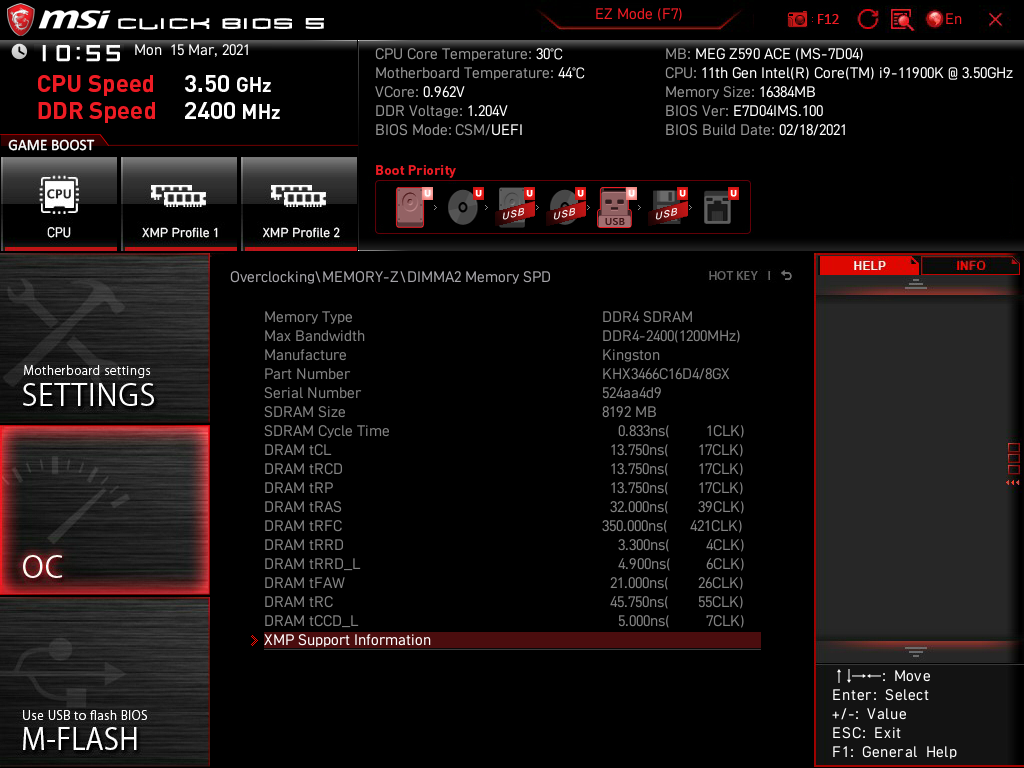

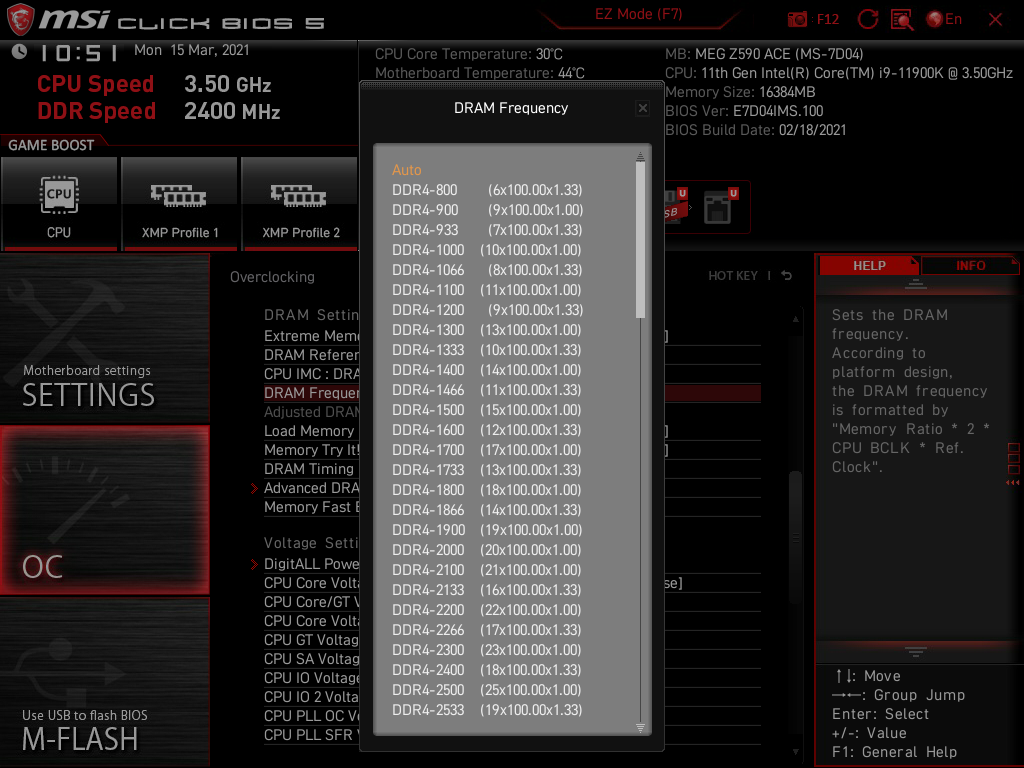

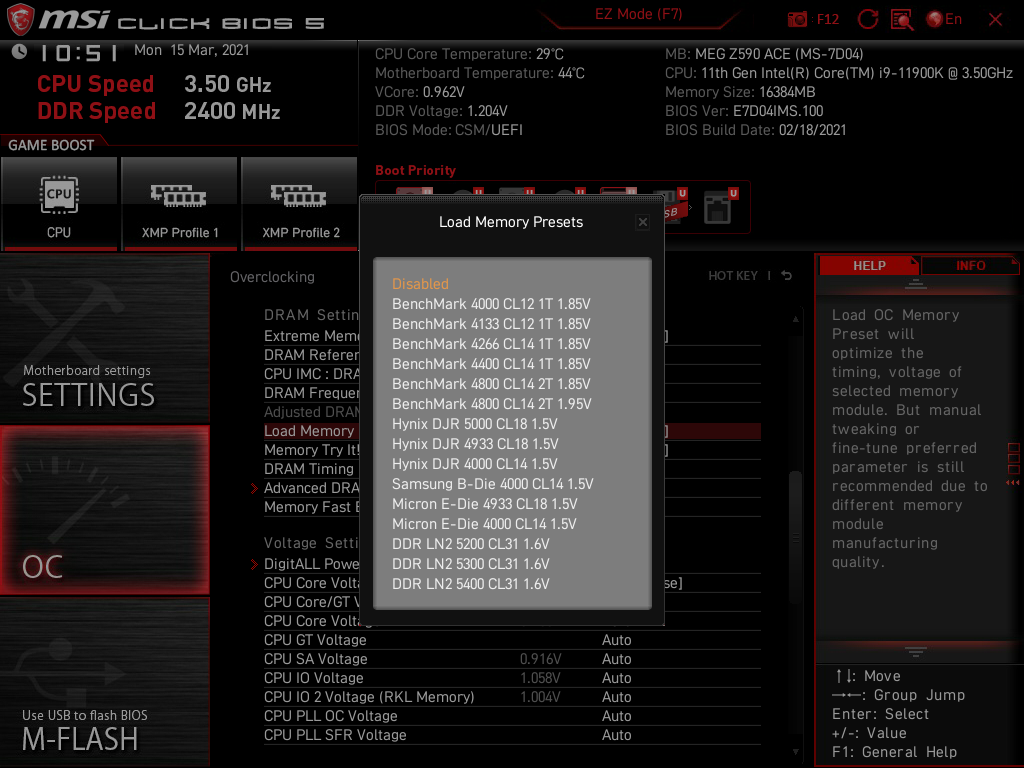

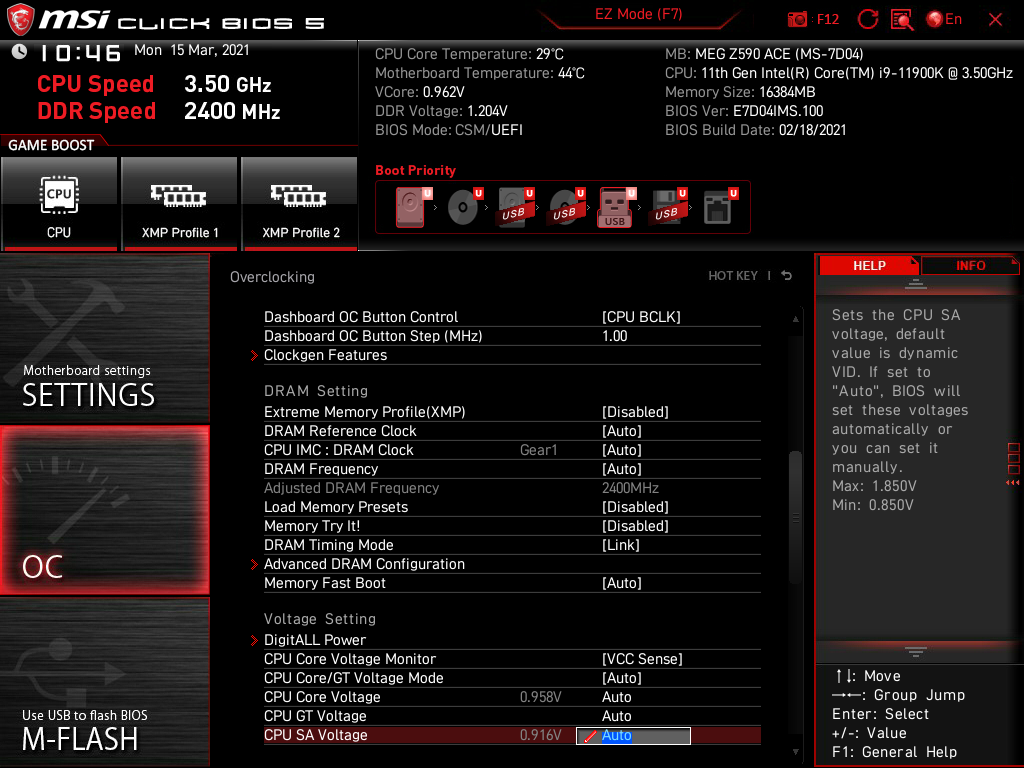

Богат и блок для DRAM. Начать можно с выбора профиля XMP. Имеются готовые схемы работы памяти на популярных чипах, конечно, говоря про комплекты на отобранных чипах. Модули с неизвестным потенциалом в праве рассчитывать на механизм Memory Try It! с более широким набором схем для выполнения ускоренного анализа в один клик. Здесь, если присмотреться внимательнее, обнаружится интересная деталь — упоминание Gear 1. Так в MSI обозначили работу контроллера памяти по схеме 1:1, а при форсаже делителя (2) будет Gear 2.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

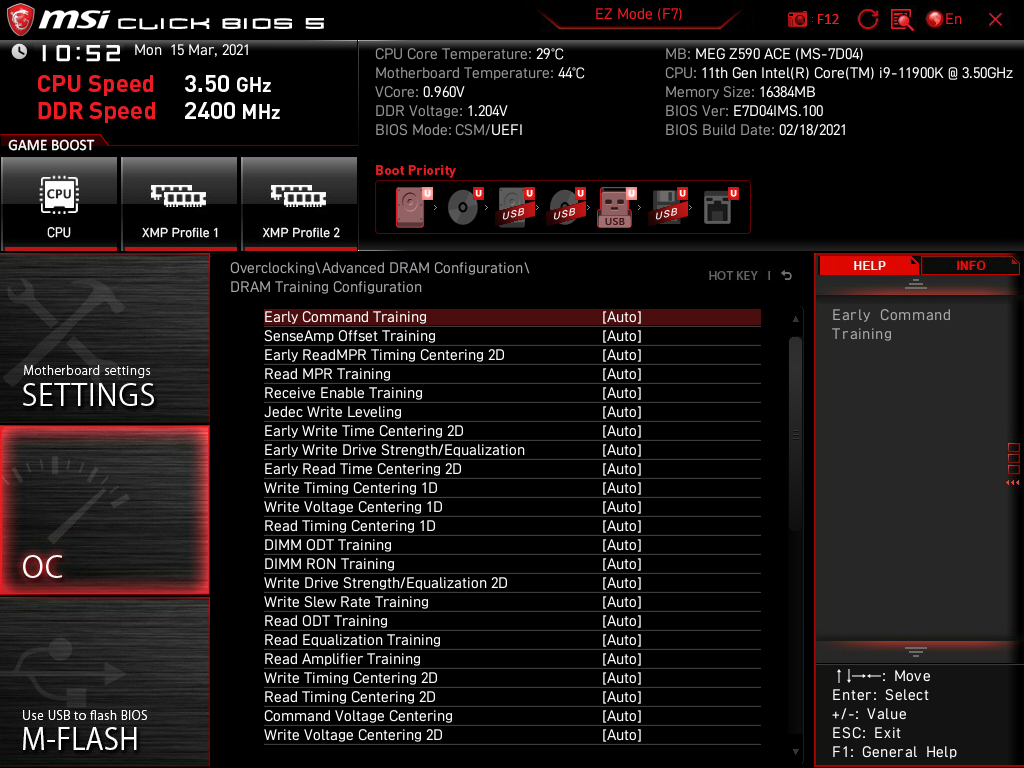

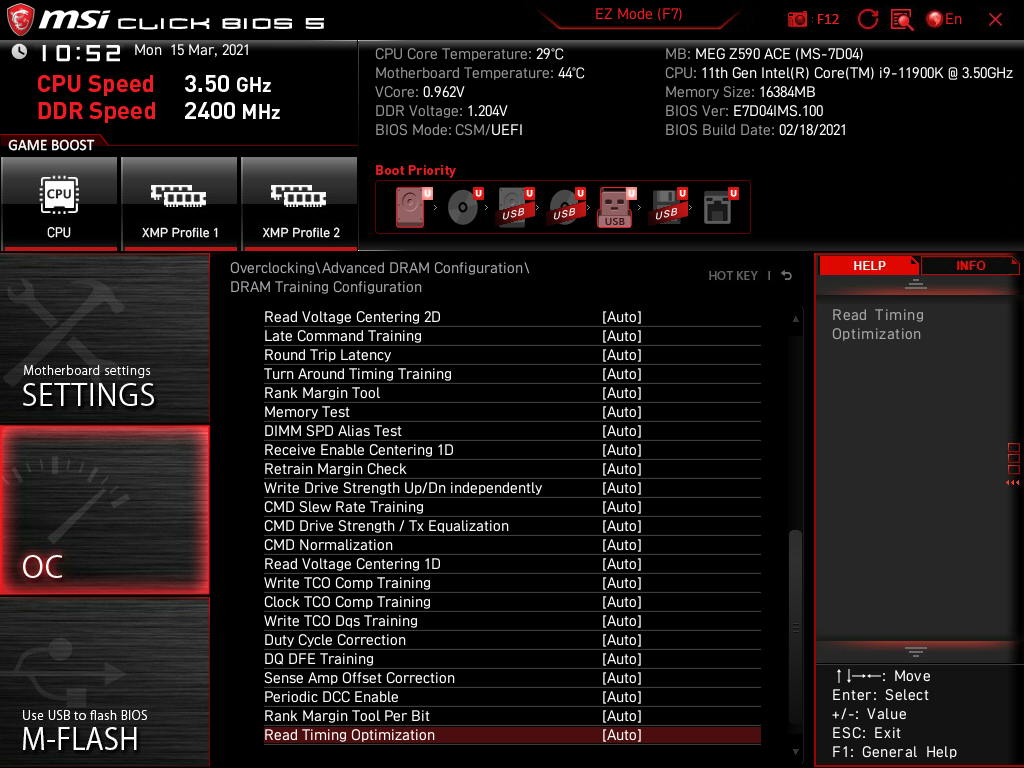

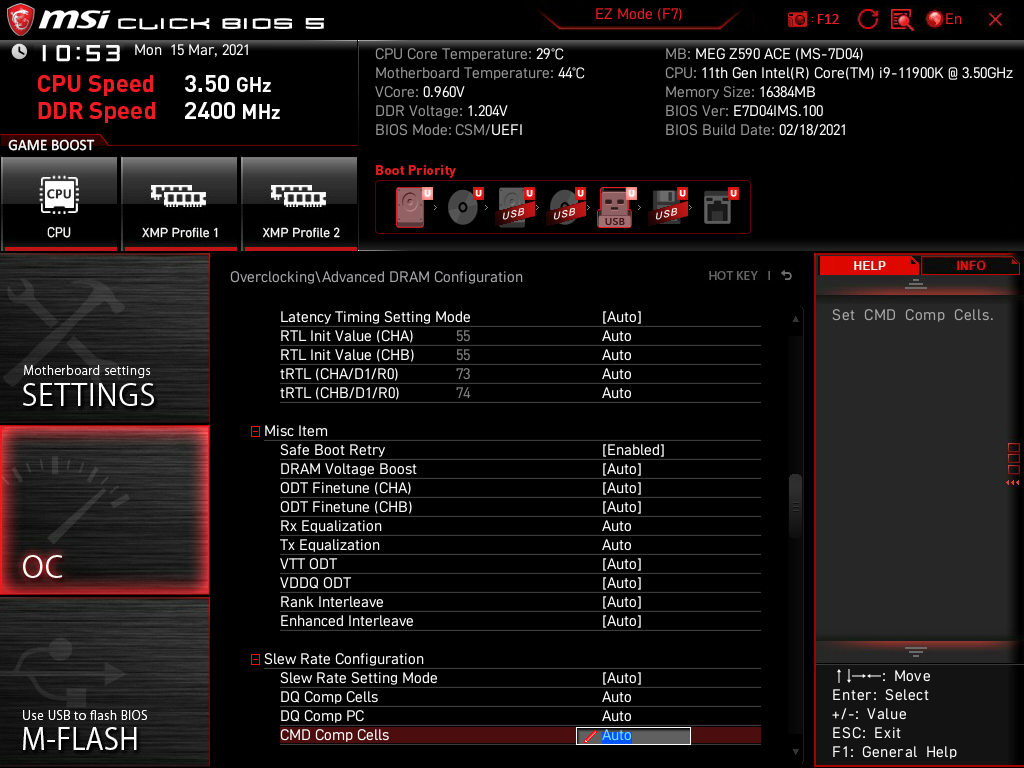

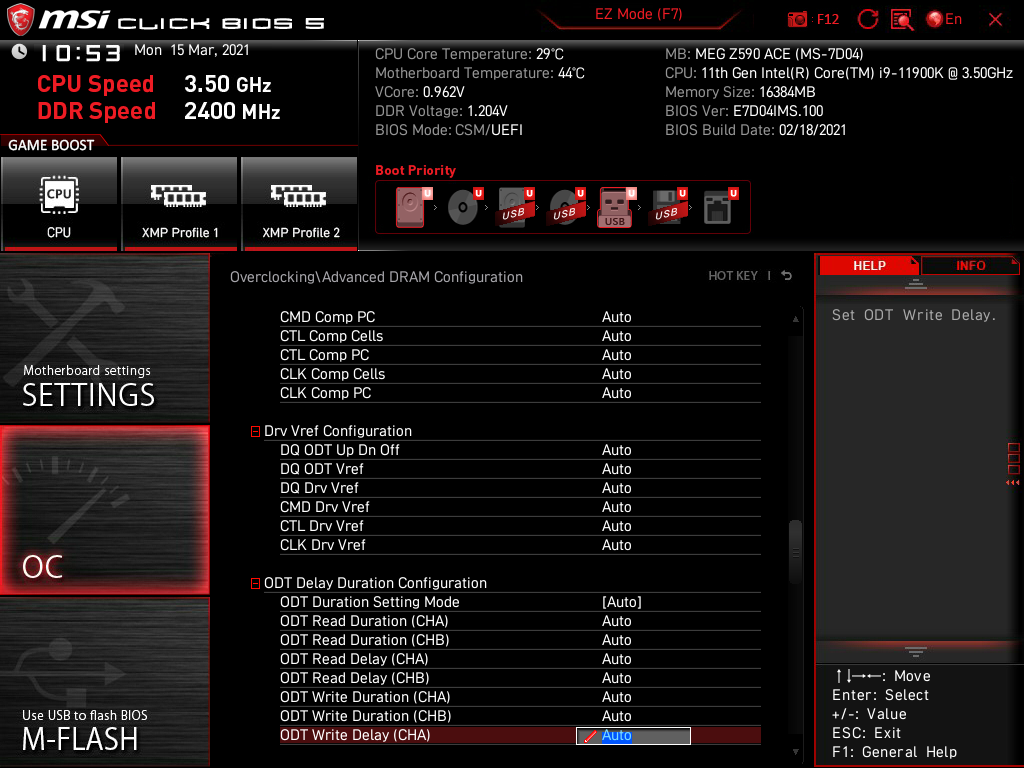

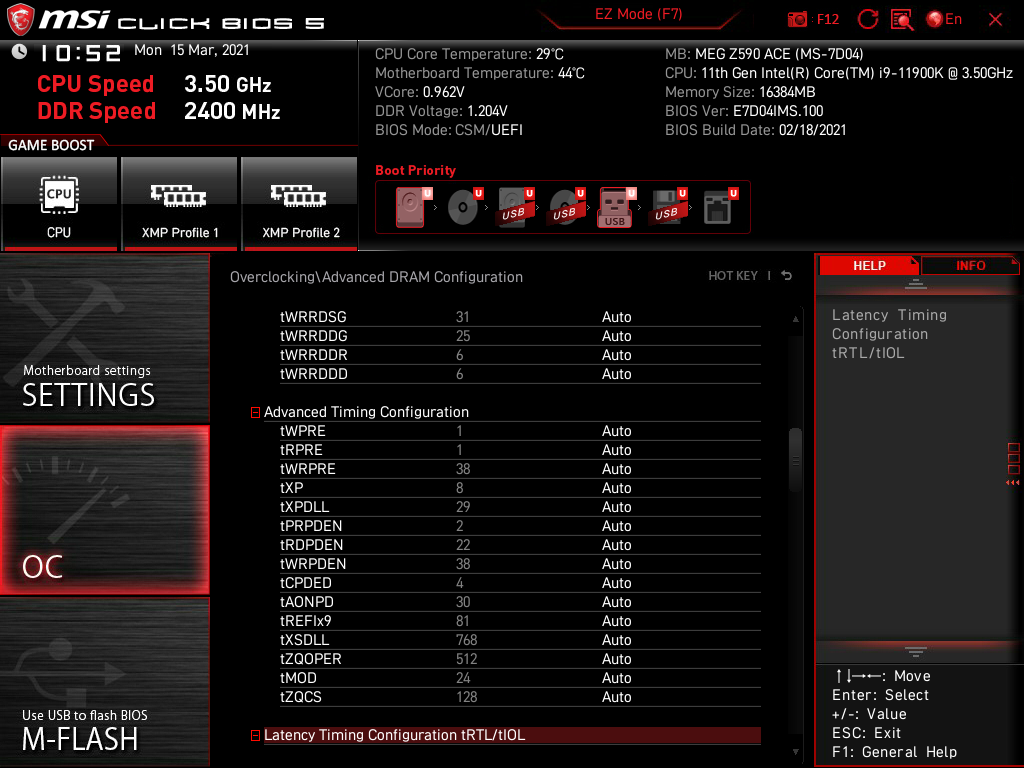

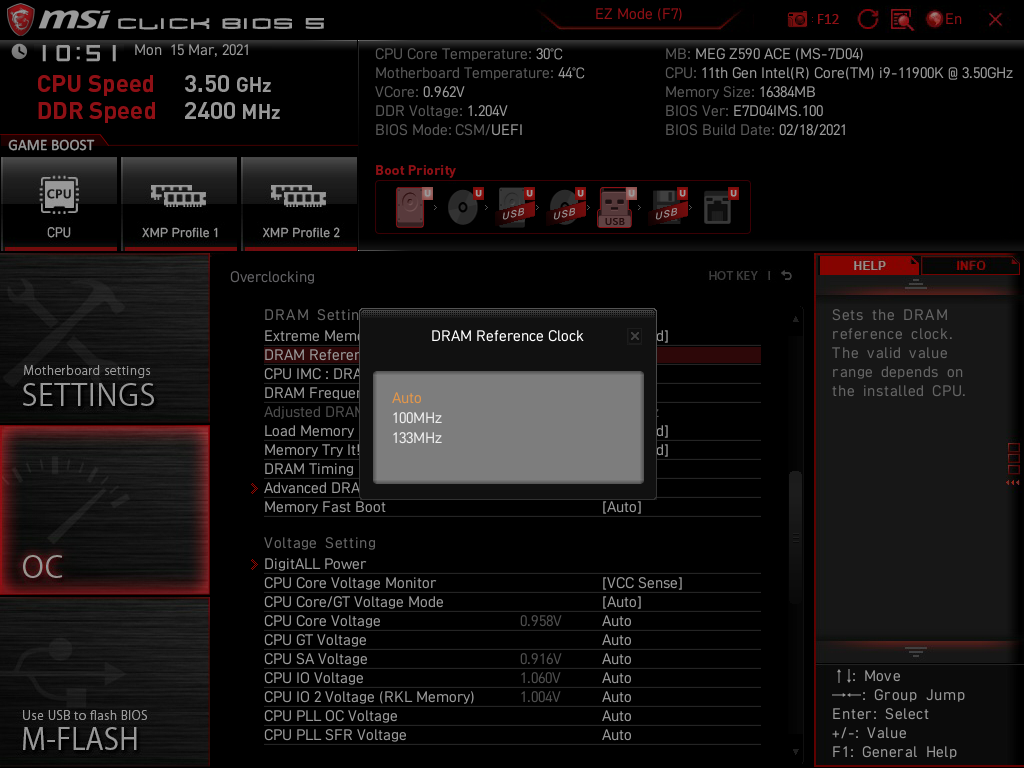

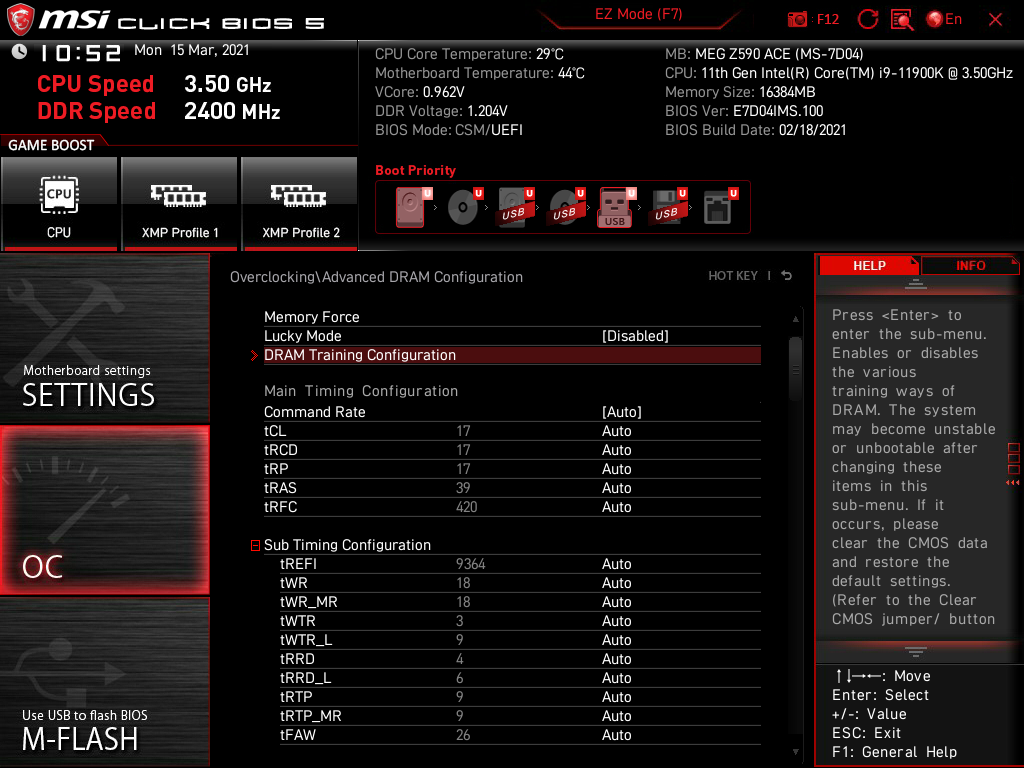

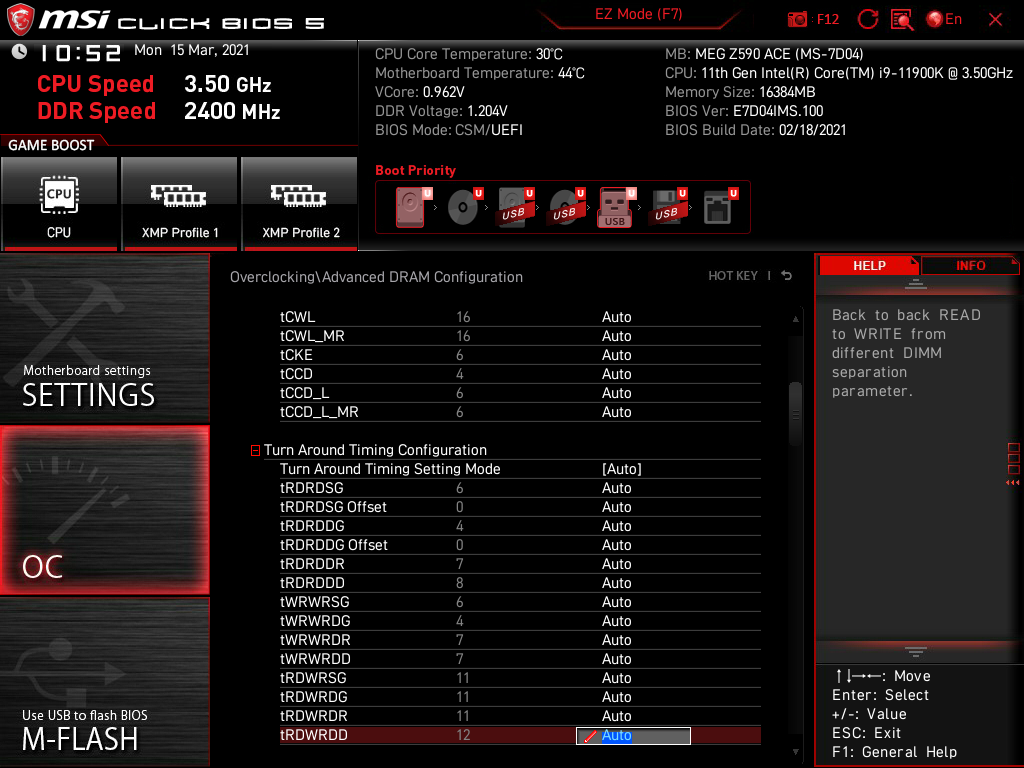

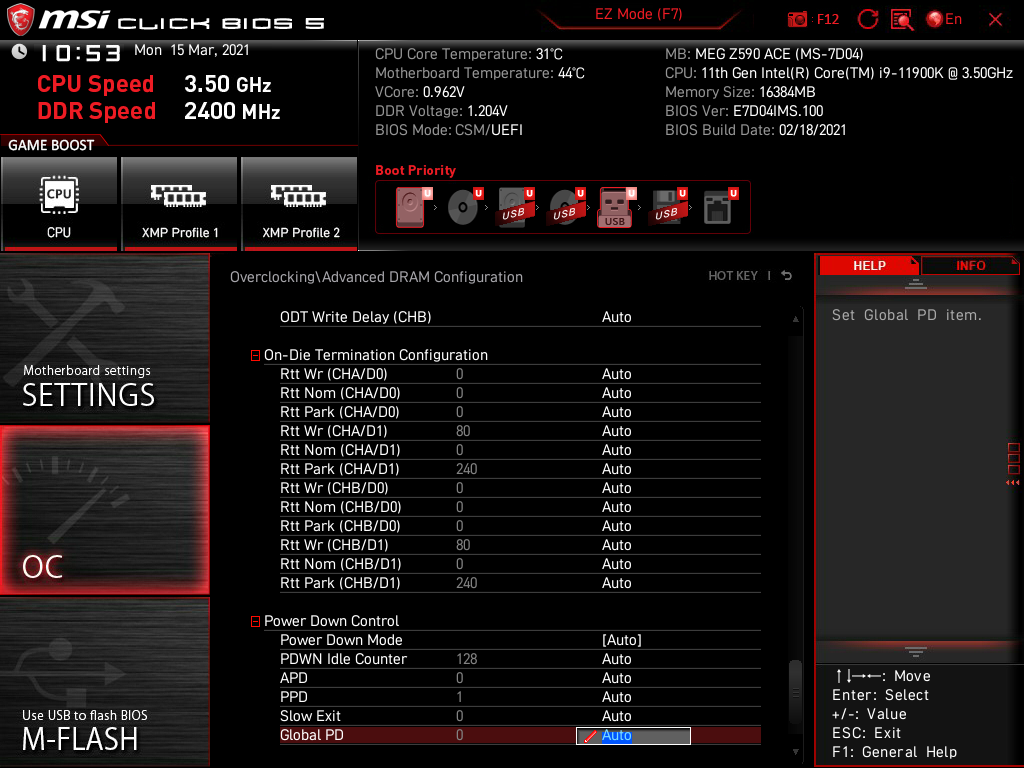

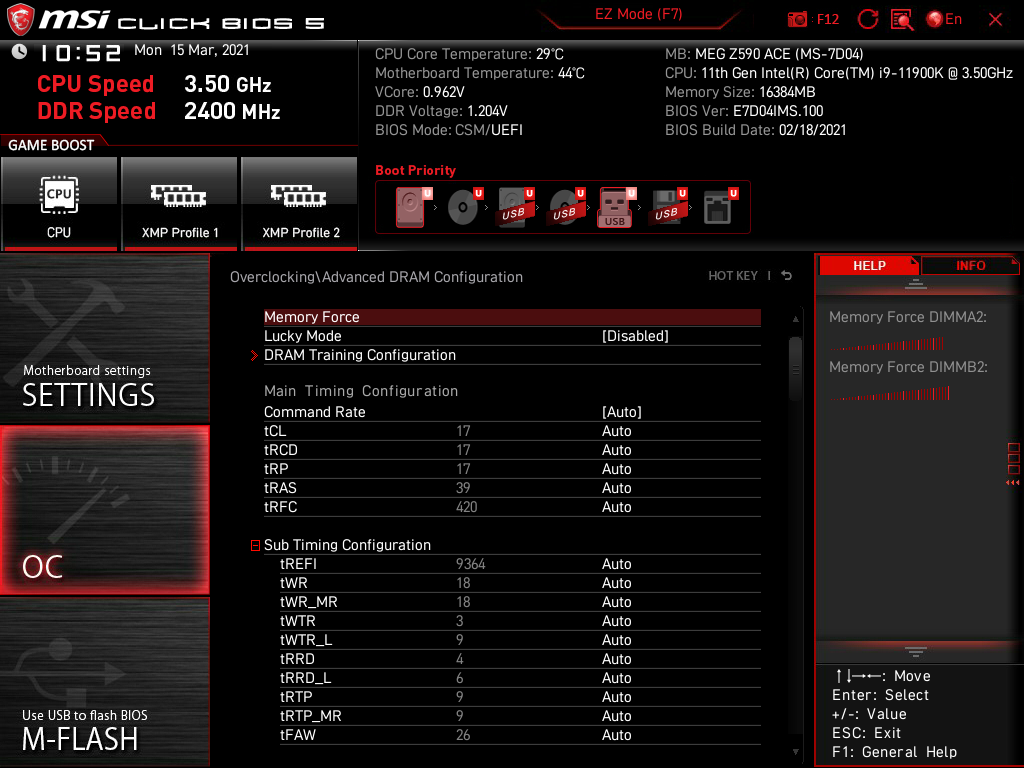

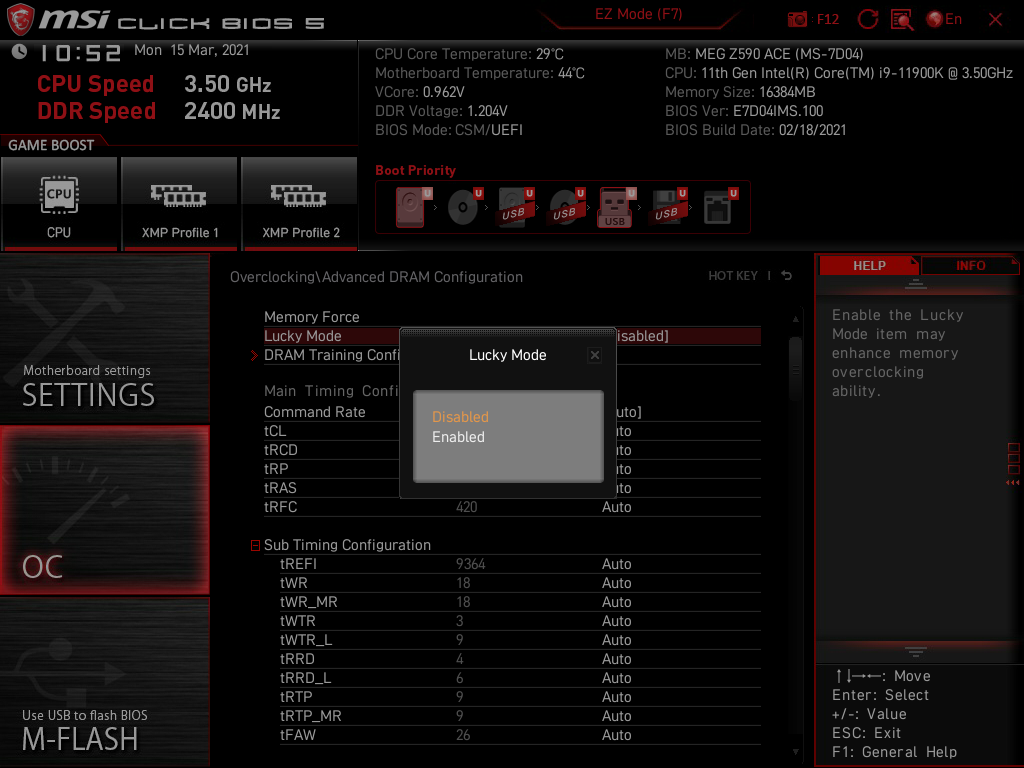

Конечно, кроме схем есть Advanced DRAM Configuration, где каждый сможет окунуться в пучину экспериментов над памятью.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

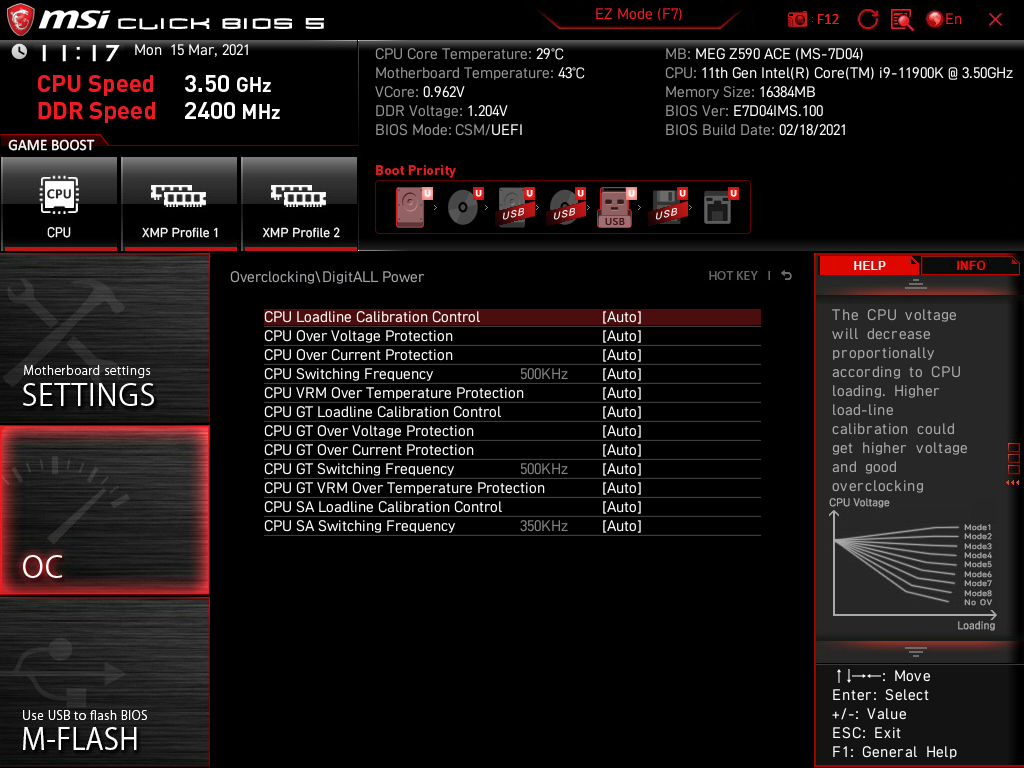

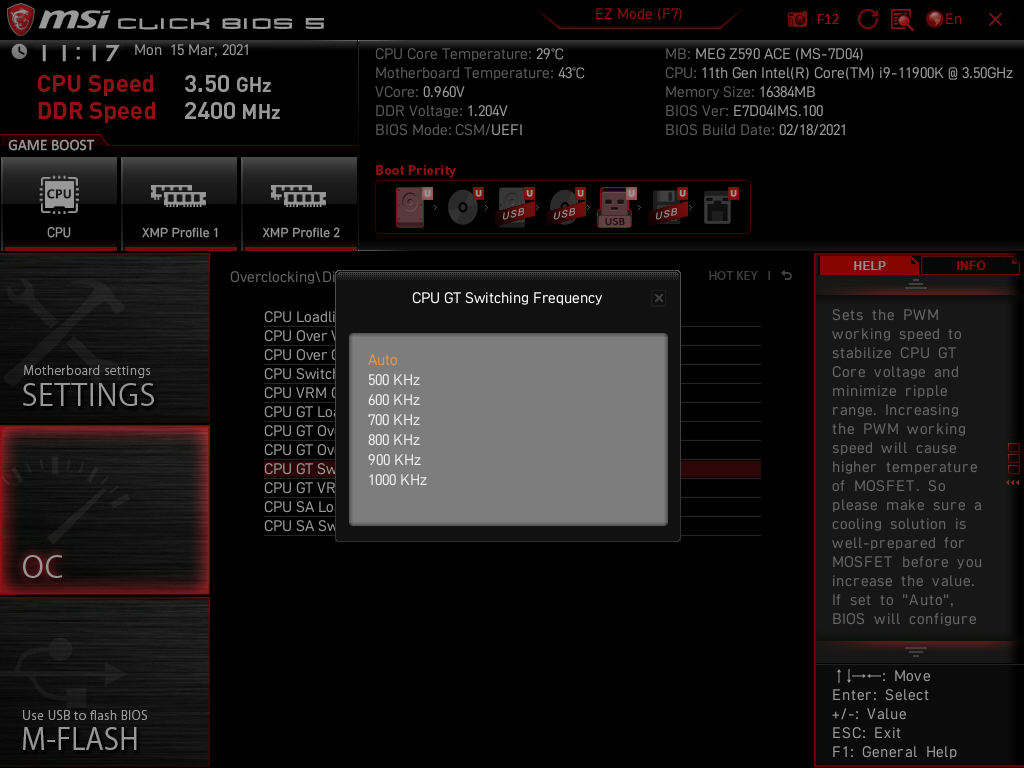

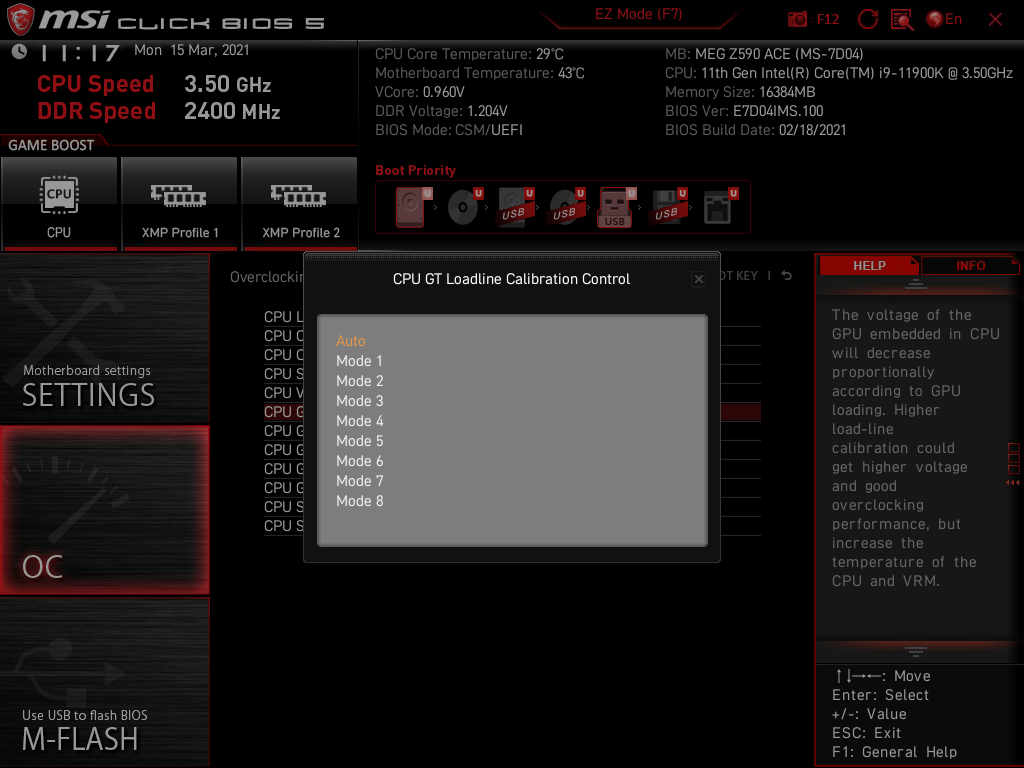

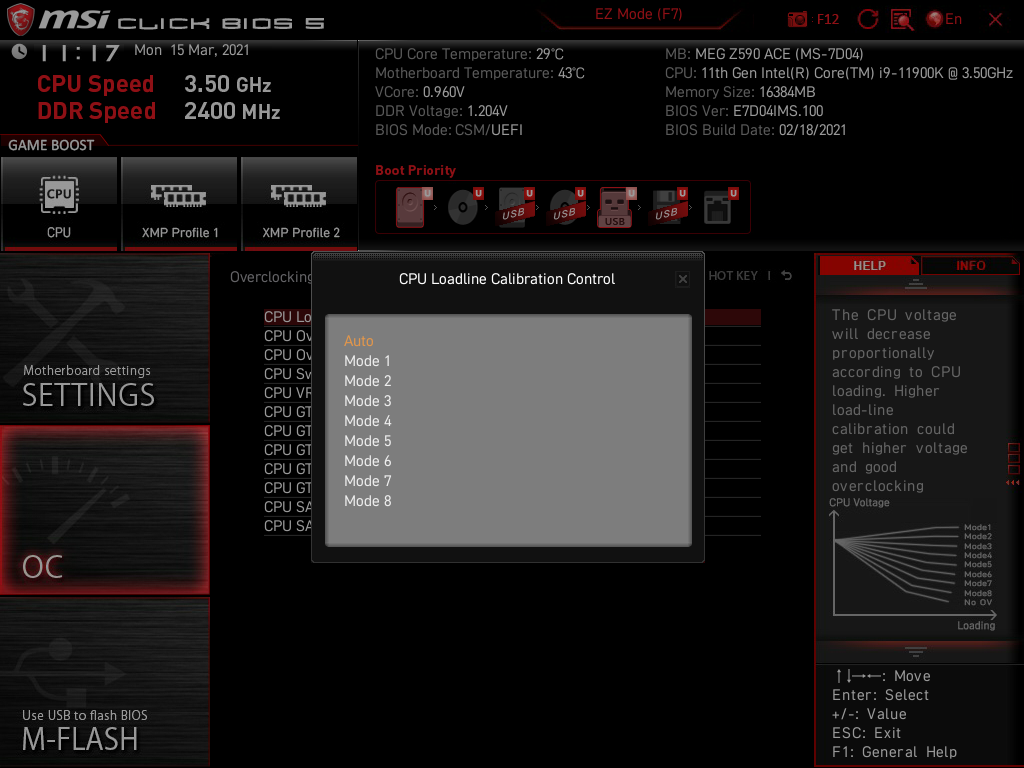

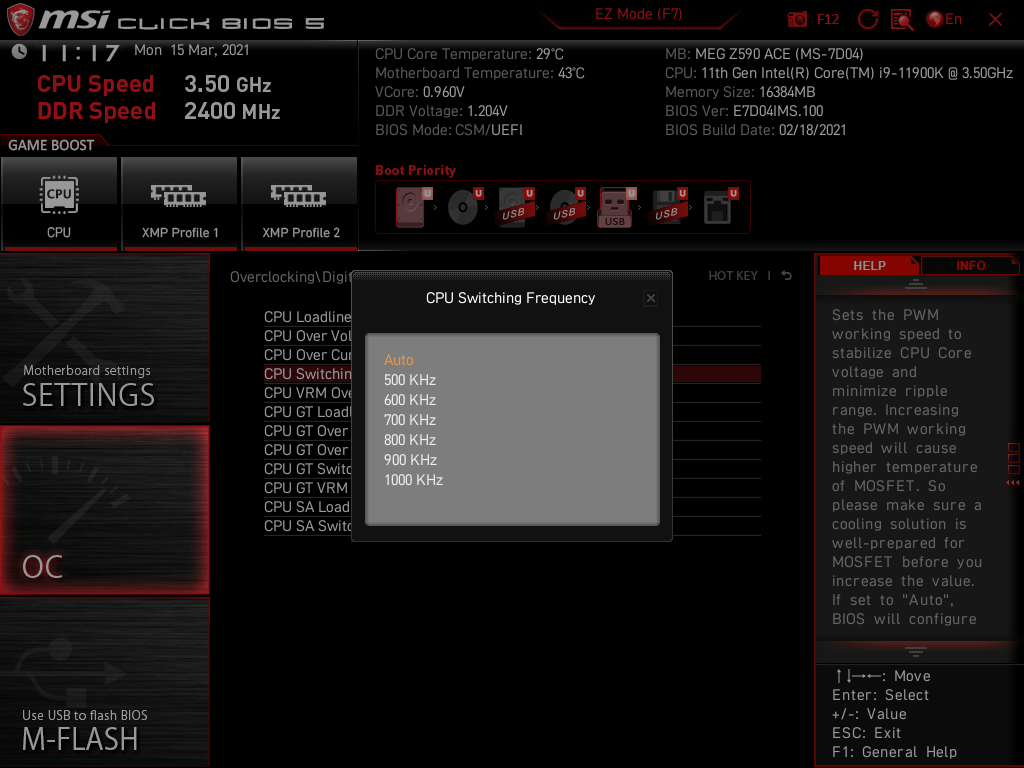

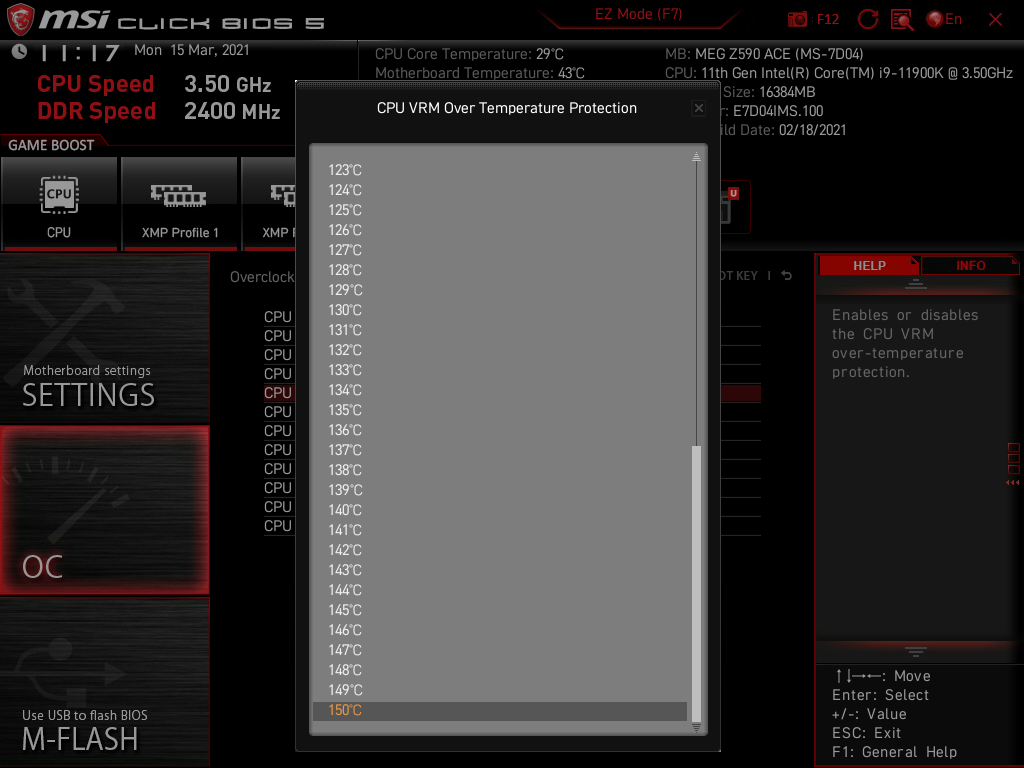

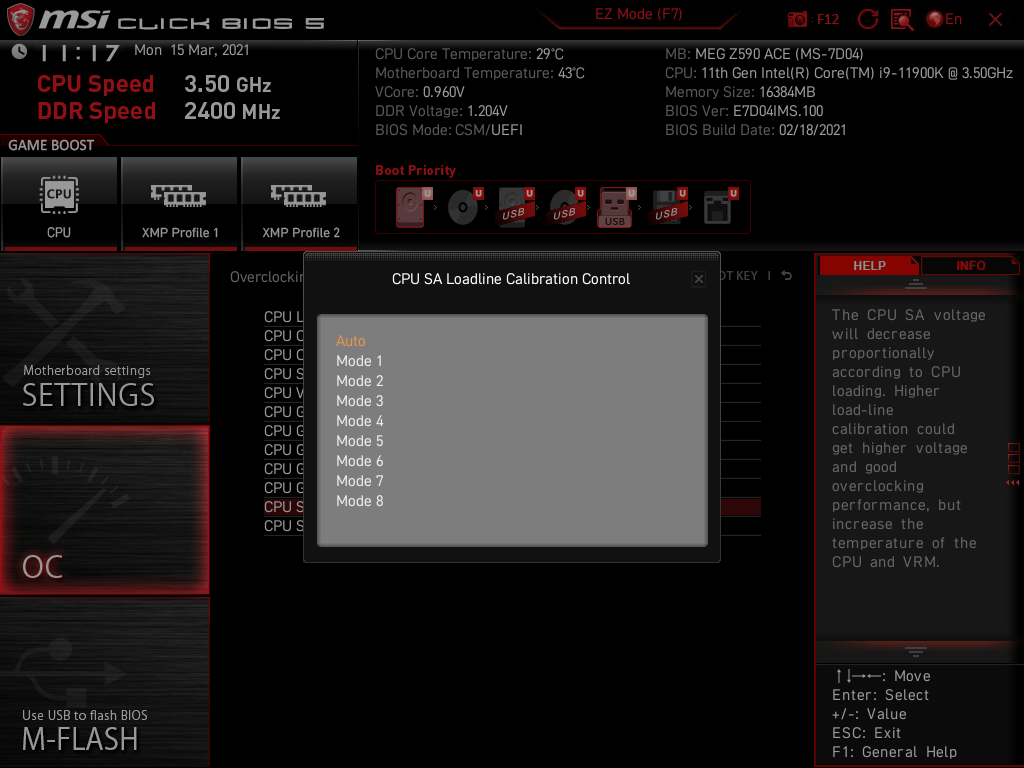

Стабилизатор питания имеет свой подраздел с названием DigitALL Power. Тут есть наборы профилей LLC для трёх (!) напряжений, отдельной чести удостоена группа SA. Менять можно и задающую частоту ШИМ. Здесь же выставляются ограничители по мощности и температуре.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

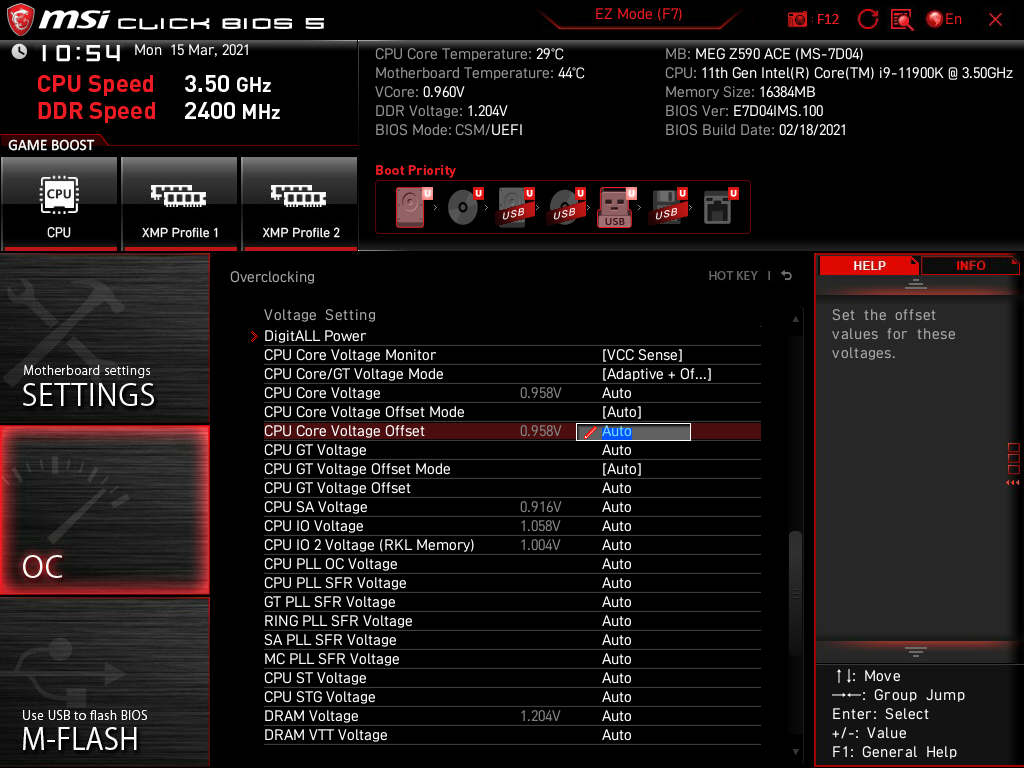

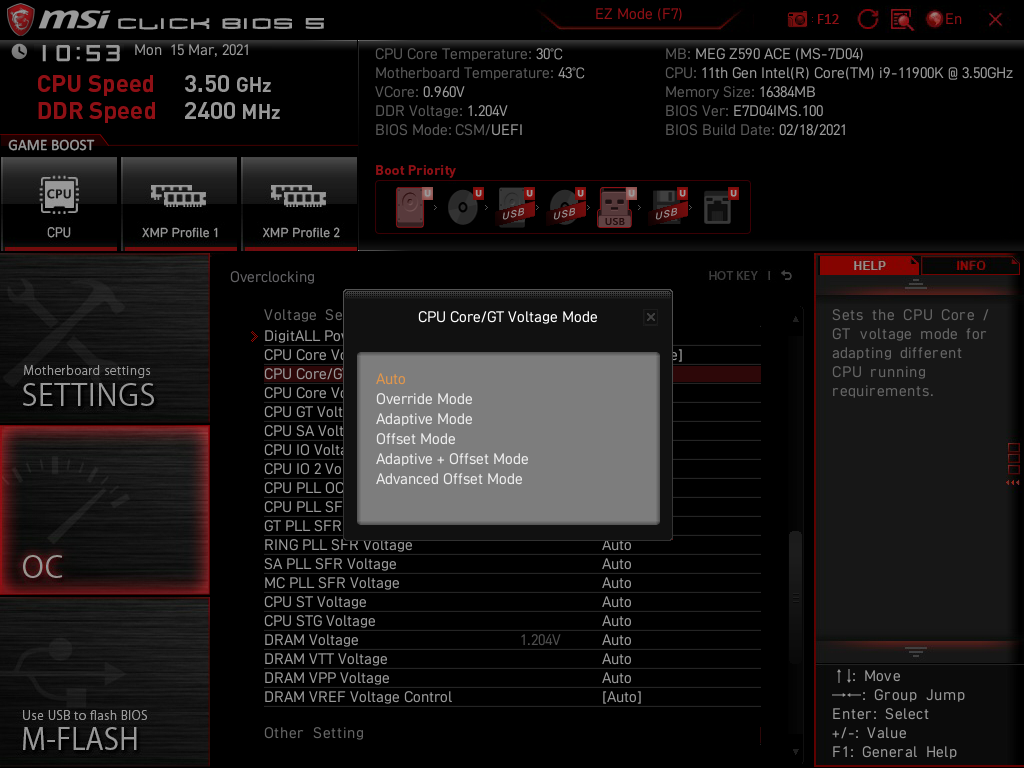

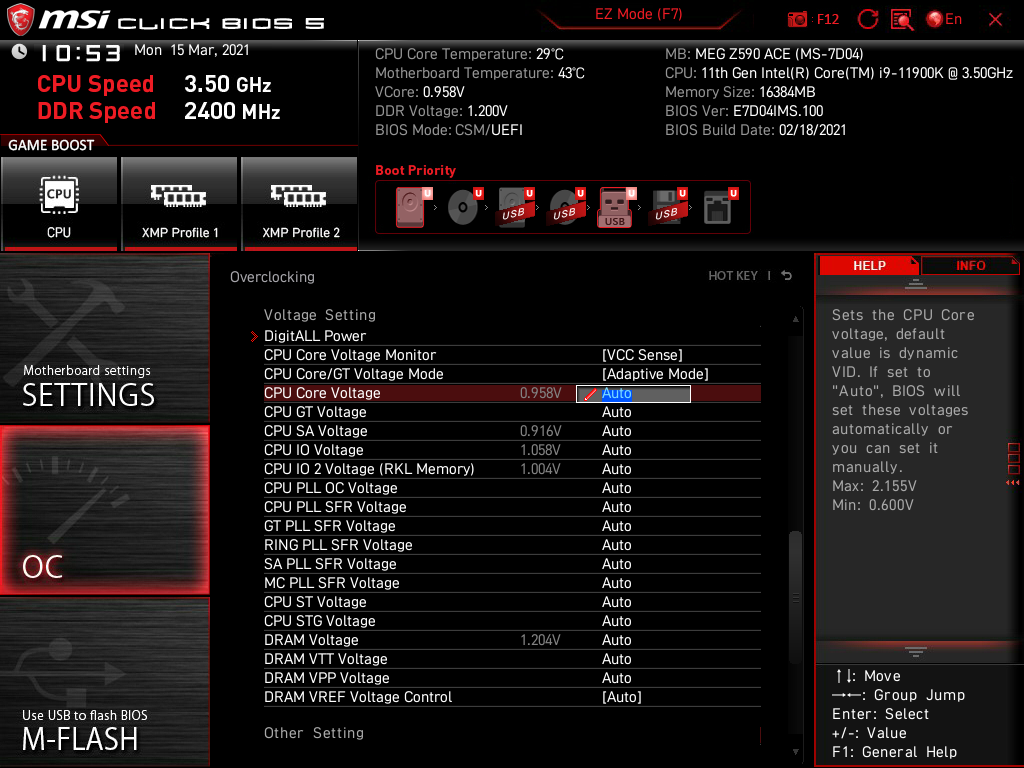

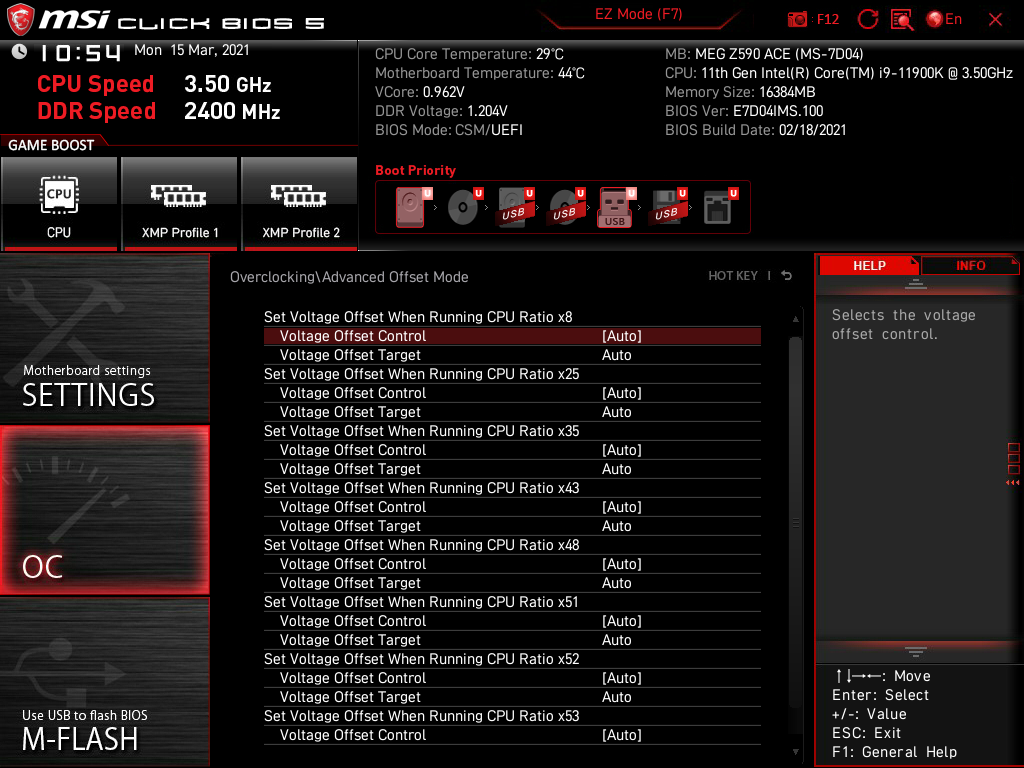

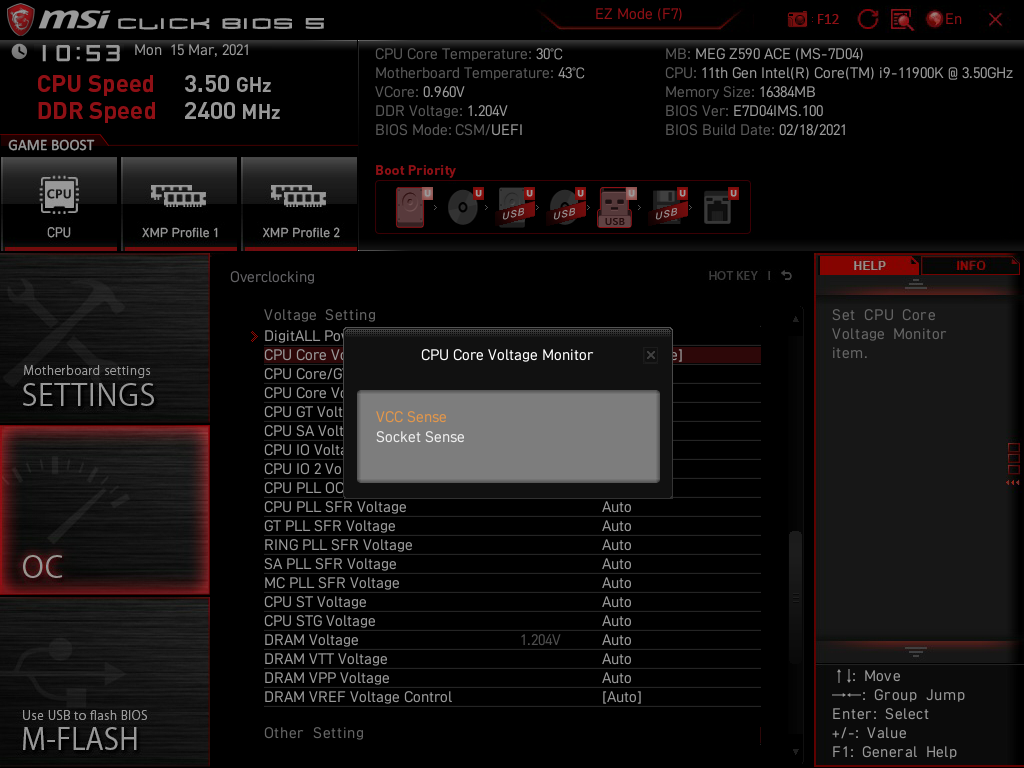

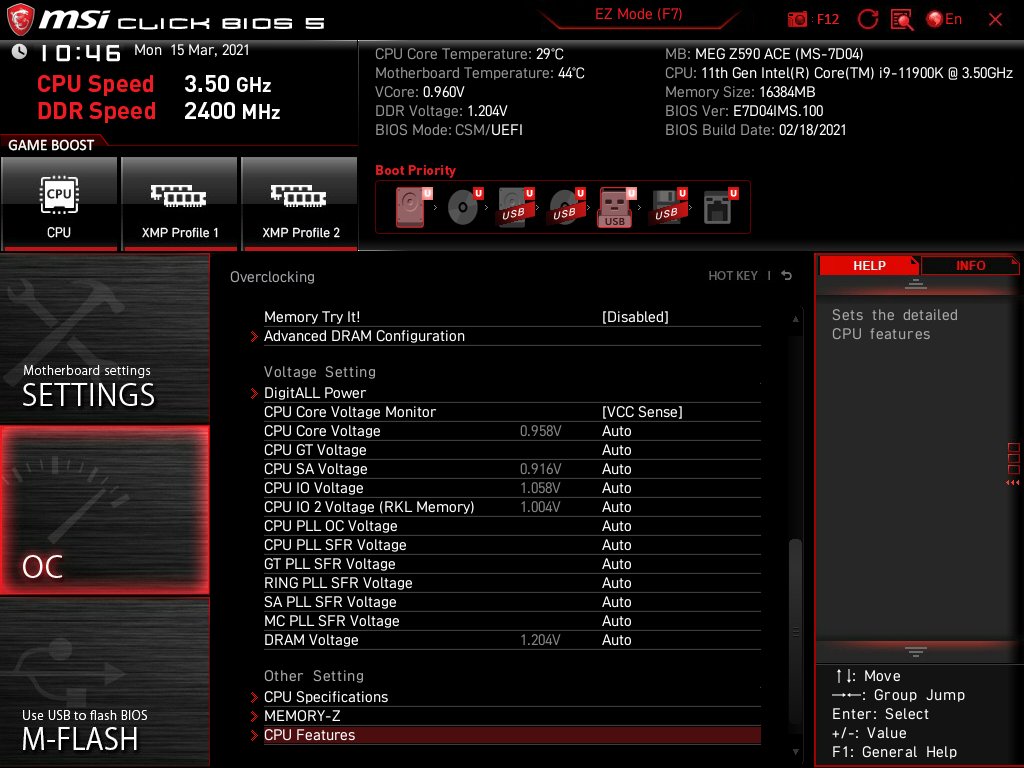

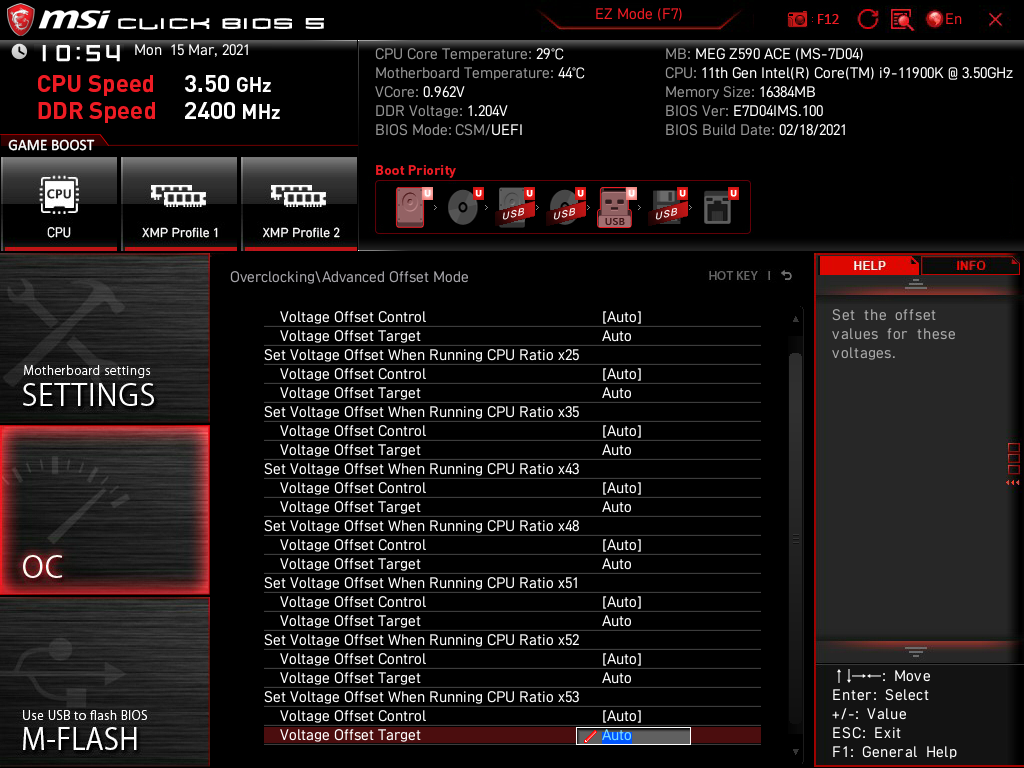

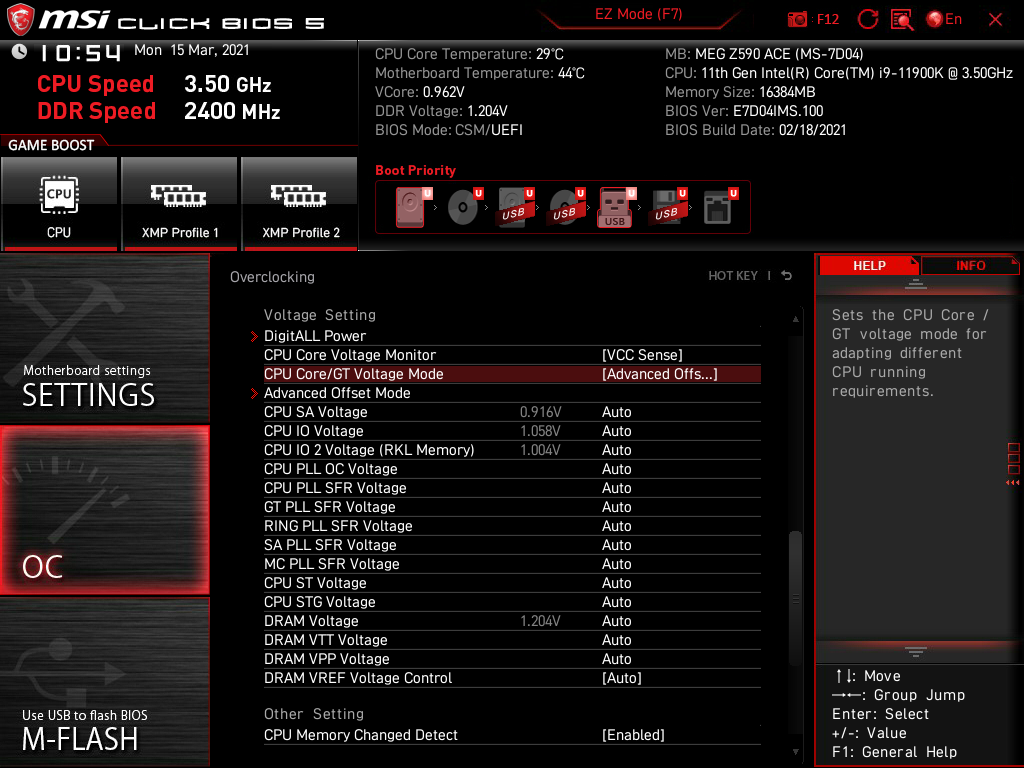

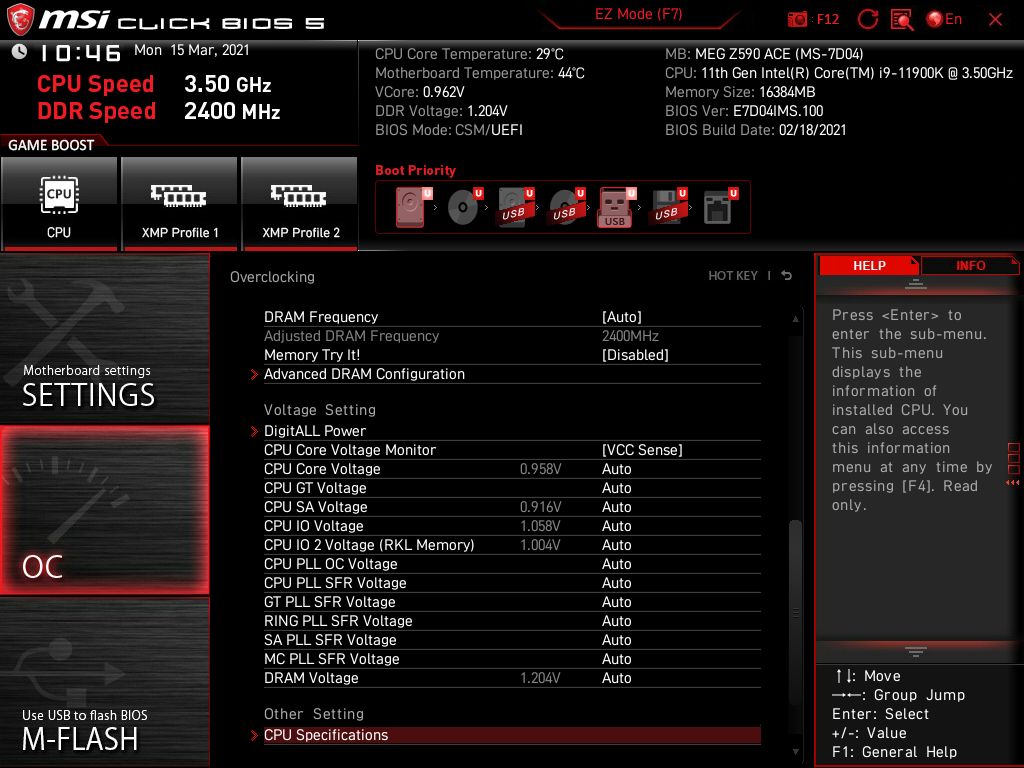

Число напряжений для модификации действительно потрясает. Впрочем, не оно одно. Для формирования напряжения на процессоре (и iGPU) предусмотрено пять способов (как и на прошлом поколении продуктов).

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

Пределы и шаг изменения основных величин указаны в сводной таблице ниже.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 10–655,25 0,05...0,13
CPU Ratio (Multiplier) 8–120 1
CPU Core Voltage (В) 0,6–2,155 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,990 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 0,85–2,2 0,01
CPU SA Voltage (В) 0,85–1,85 0,005
CPU SA Loadline Calibration Control Auto/Mode 1…8 1
CPU IO Voltage (В) 0,85–1,75 0,01
CPU IO 2 Voltage (В) 0,85–1,75 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–1,55 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,990 0,005
CPU GT Loadline Calibration Control Auto/Mode 1…8 1

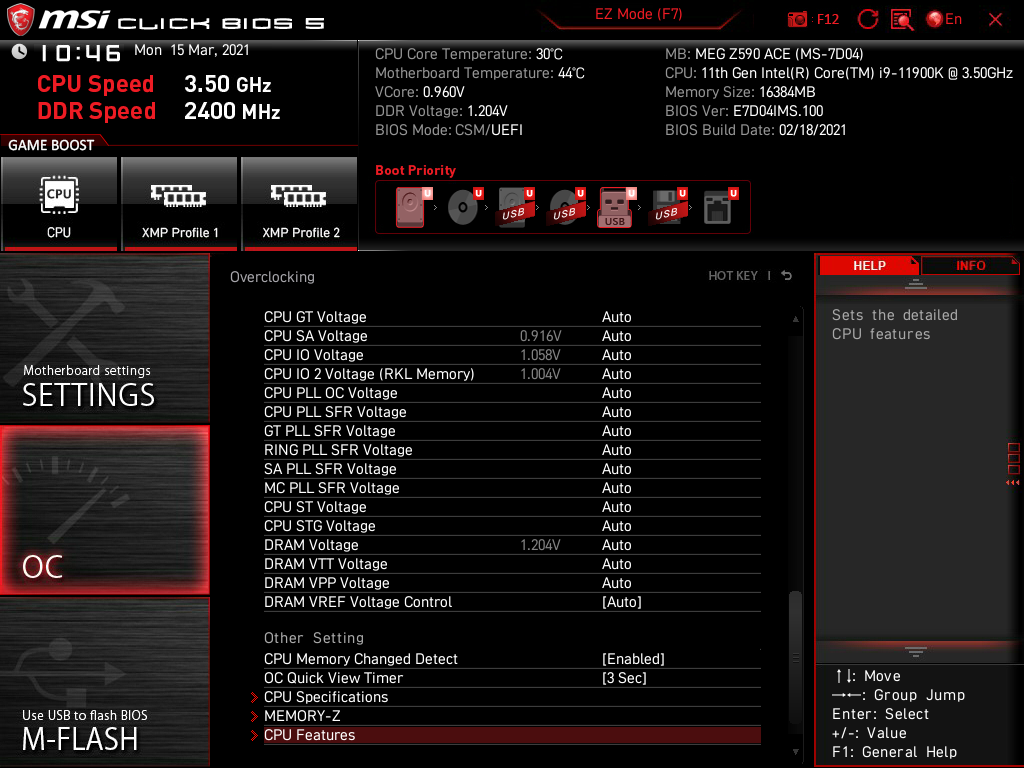

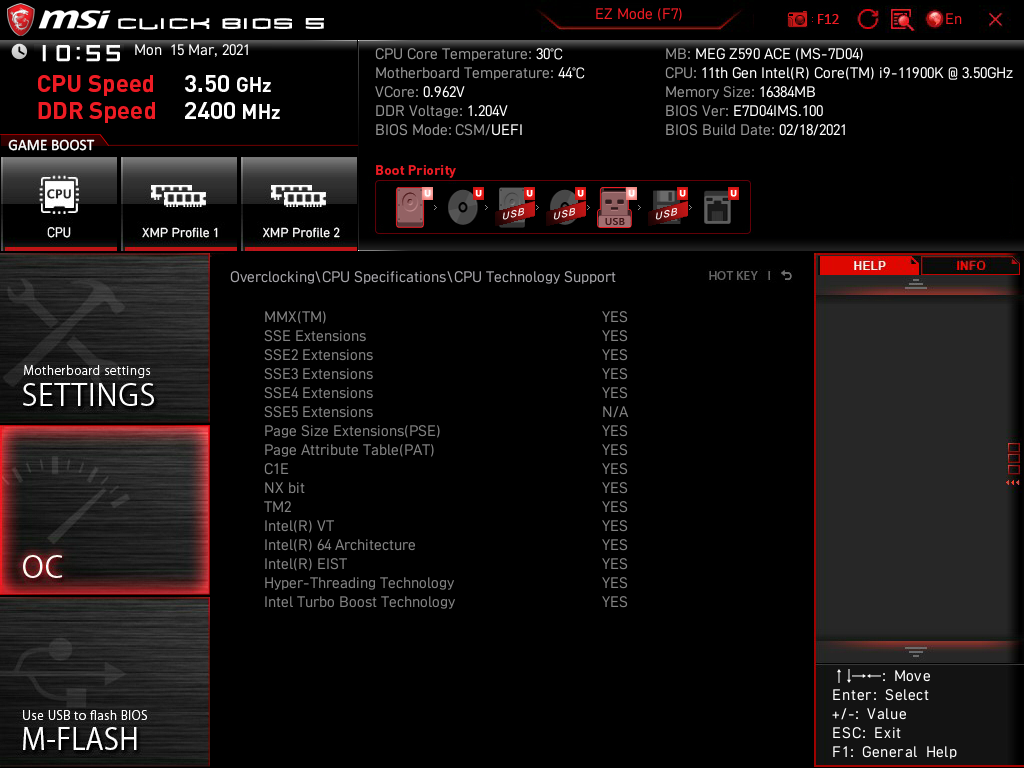

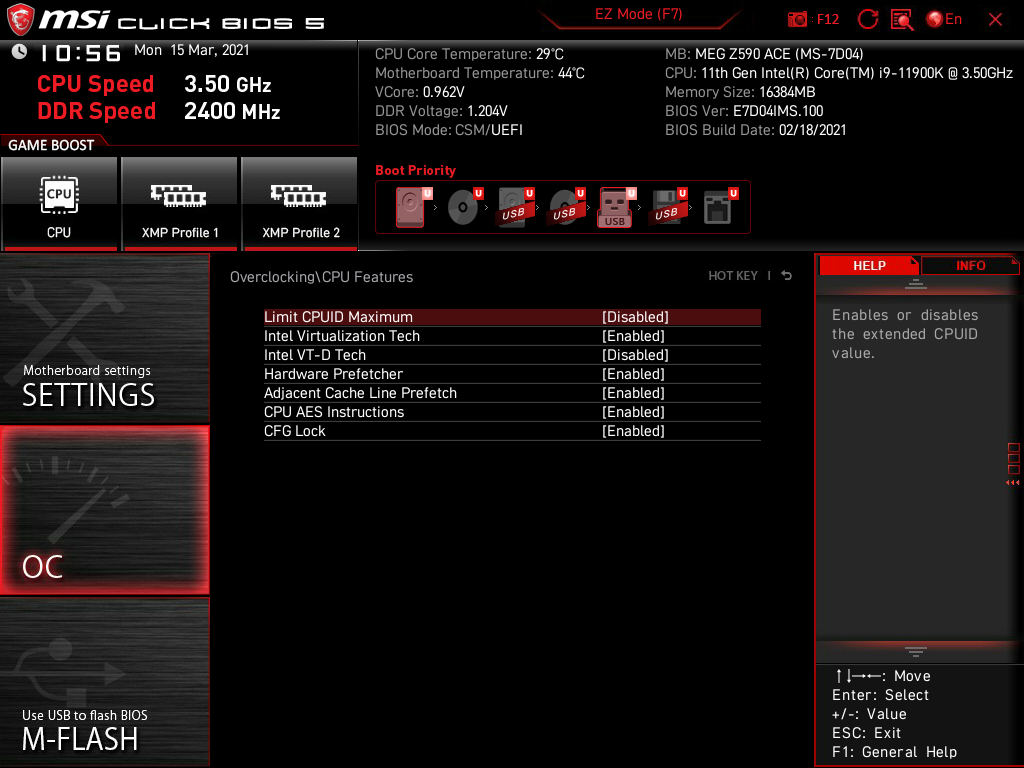

Замыкают главу OC подразделы по информации о возможностях ЦП и ОЗУ, а ещё CPU Features.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

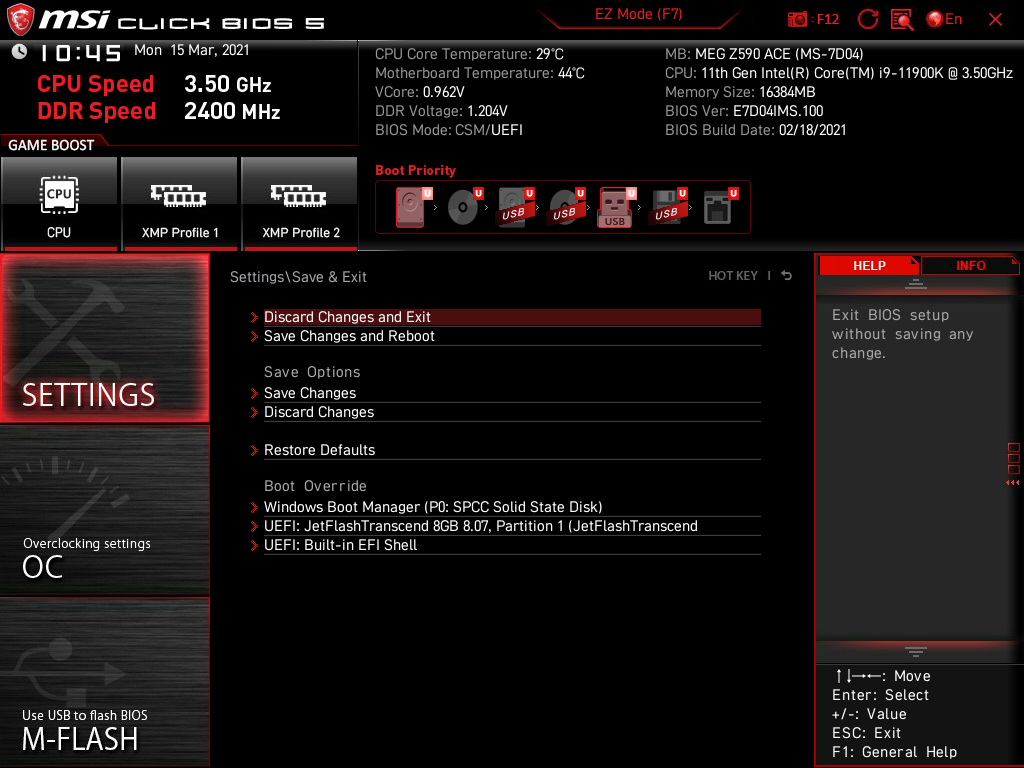

Настройки хранить можно в шести профилях на самом устройстве или же в неограниченном количестве на внешнем носителе. При смене прошивки прежние сохранения окажутся неприменимыми, не забываем про механизм сохранения скриншотов по нажатию F12.

MSI MEG Z590 Ace

Нет проблем с мониторингом системных величин в реальном времени, они скрываются в поле Info, в крайнем справа окне.

MSI MEG Z590 Ace

Вместо привычного Board Explorer, замыкающего набор механизмов UEFI, в нашей прошивке находился раздел Beta Runner, вероятно, всё это связано с подготовкой обзора до финального релиза продуктов. Пунктов здесь немного и фактически они продублированы из основного раздела Settings.

MSI MEG Z590 Ace

Комплектное ПО

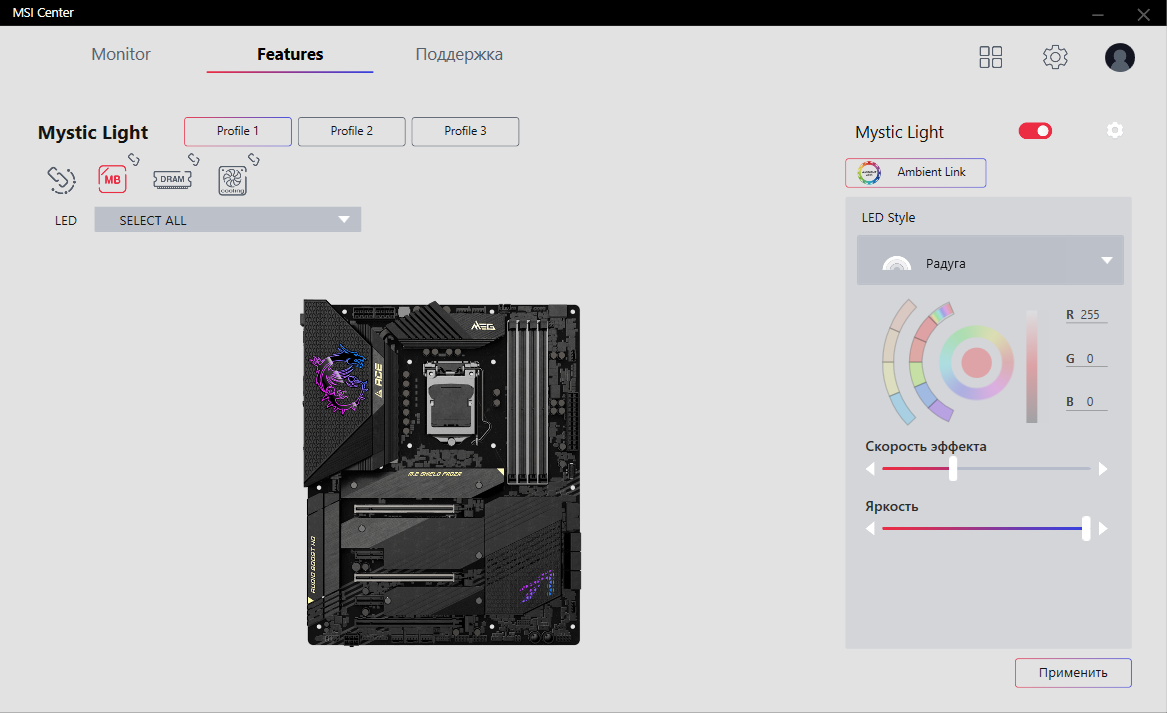

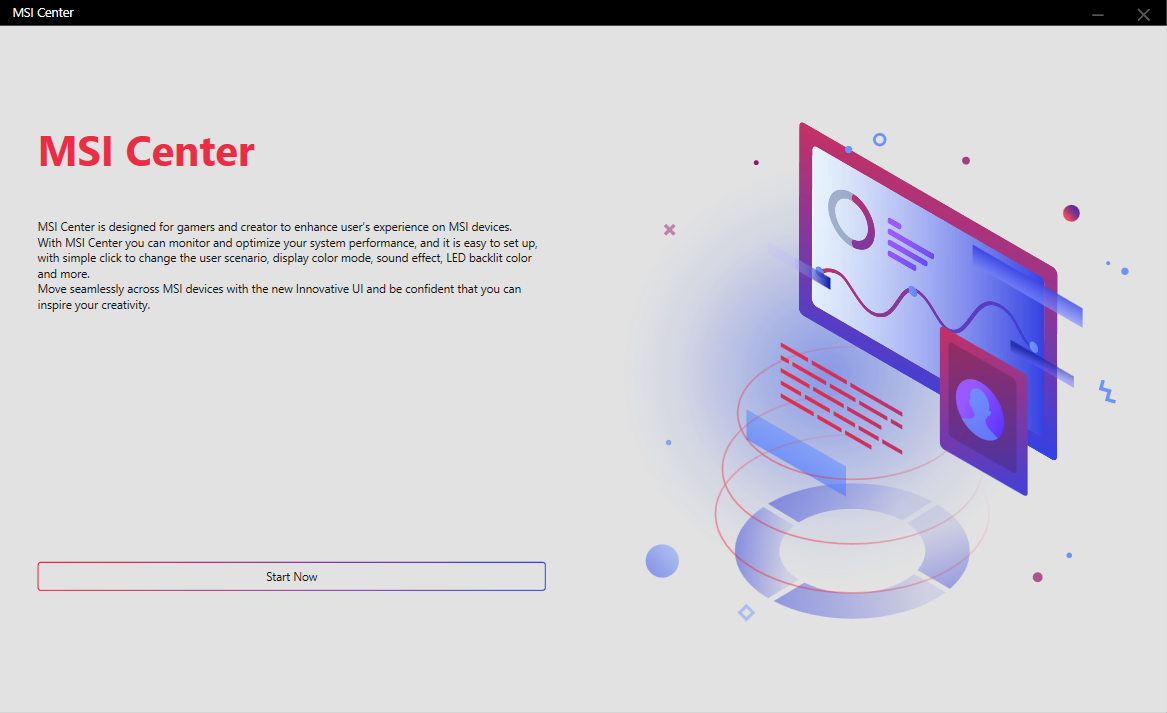

Фирменная среда преобразилась, теперь название сократилось до простого MSI Center. Все наработки собраны там, а кроме них доступен бонус для звуковой подсистемы в лице Nahimic.

  Программное обеспечение
Фирменное MSI Center (Creator Mode, Duet Display, Game Highlights, Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Speed Up (X Boost), Sound Tune, Super Charger, True Color, User Scenario)
Звуковое Nahimic
Дополнительное Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware)

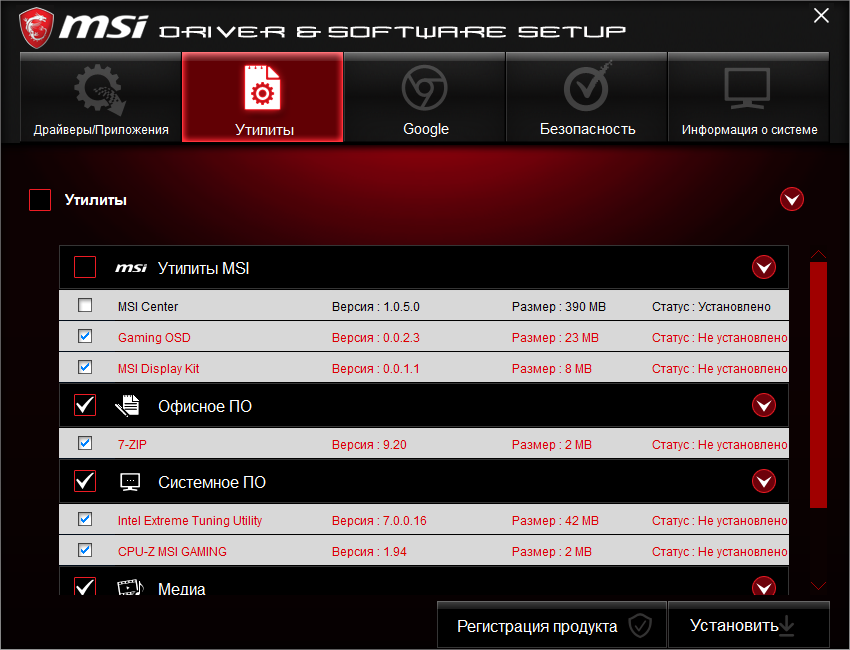

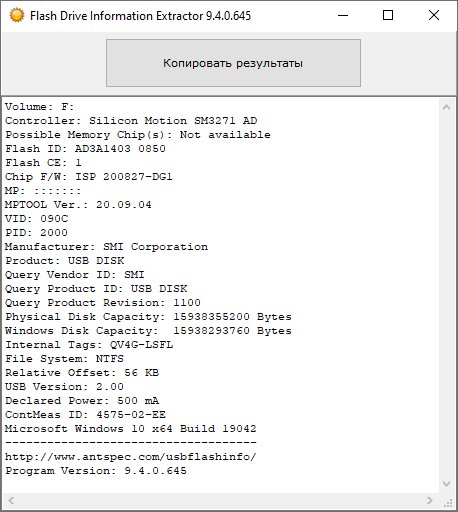

Но начнём знакомство с комплектного flash-накопителя. Его объём составляет 16 ГБ, а там находится образ диска. Он не блокирован на запись, а значит его вполне можно использовать для рядовых операций в будущем.

MSI MEG Z590 Ace

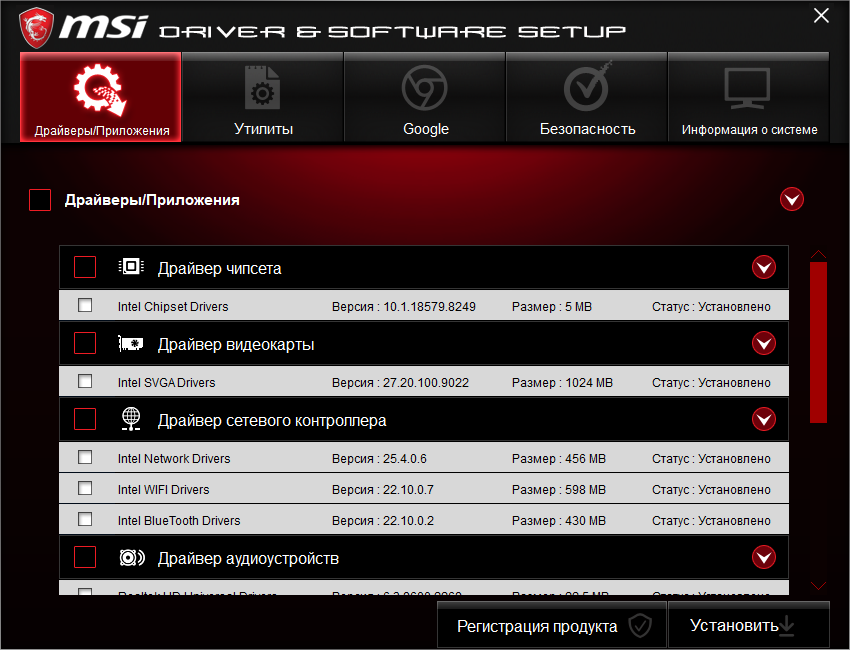

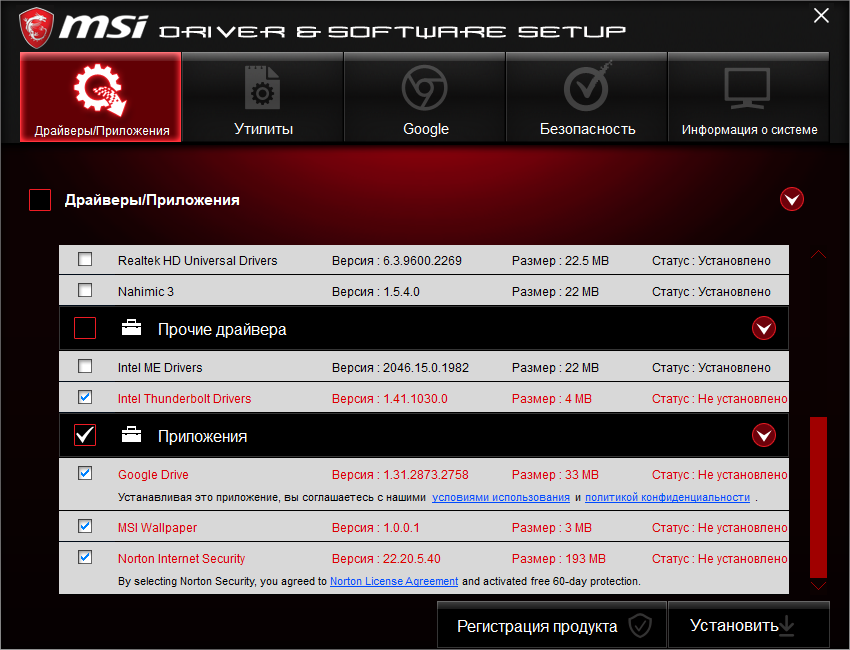

Идея работы с диском поддержки не менялась много лет. Главное, что тут есть всё необходимое для старта работы с системой — и драйверы, и ПО. На последнем скриншоте отображены технические сведения о модели.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

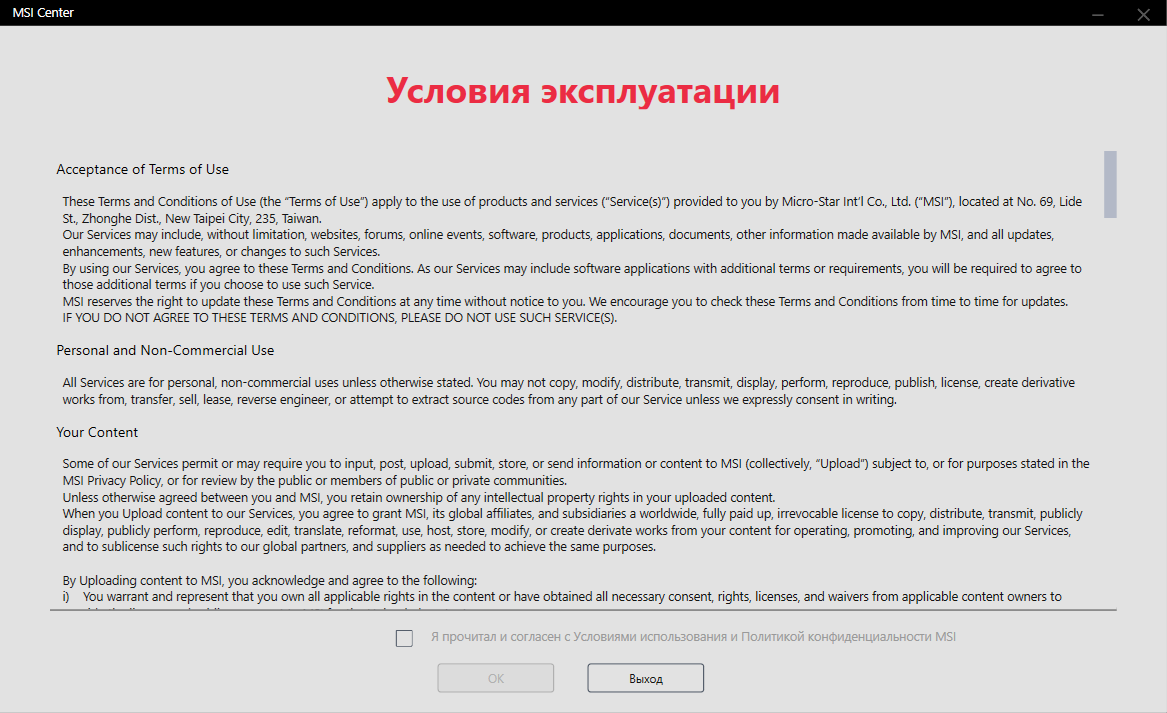

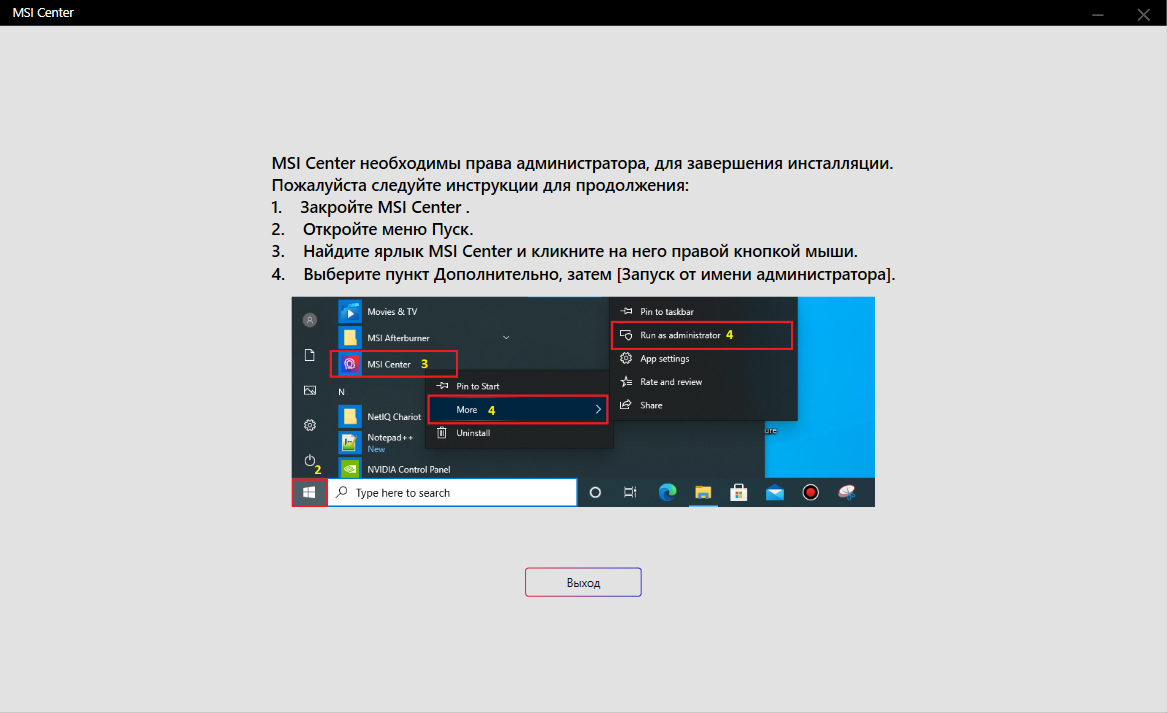

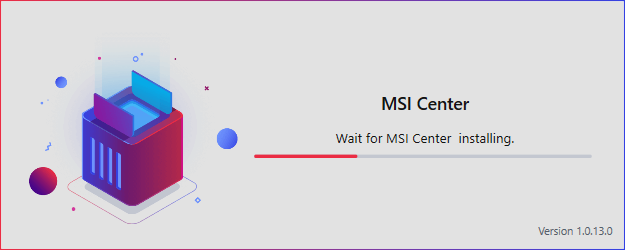

MSI Center менял содержимое на глазах, потому к моменту попадания в руки к конкретному покупателю всё снова может преобразиться, но будем исходить из нынешних реалий, говоря про сборку 1.0.13.0. Установка проходит намного быстрее, чем прежде, а всё потому, что установщик стал автономным и существенно нарастил объём. Локализация находится на начальной стадии, выполнена работа лишь на малом количестве страниц, впрочем, работе с комплексом в 2021 году это вряд ли будет мешать.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

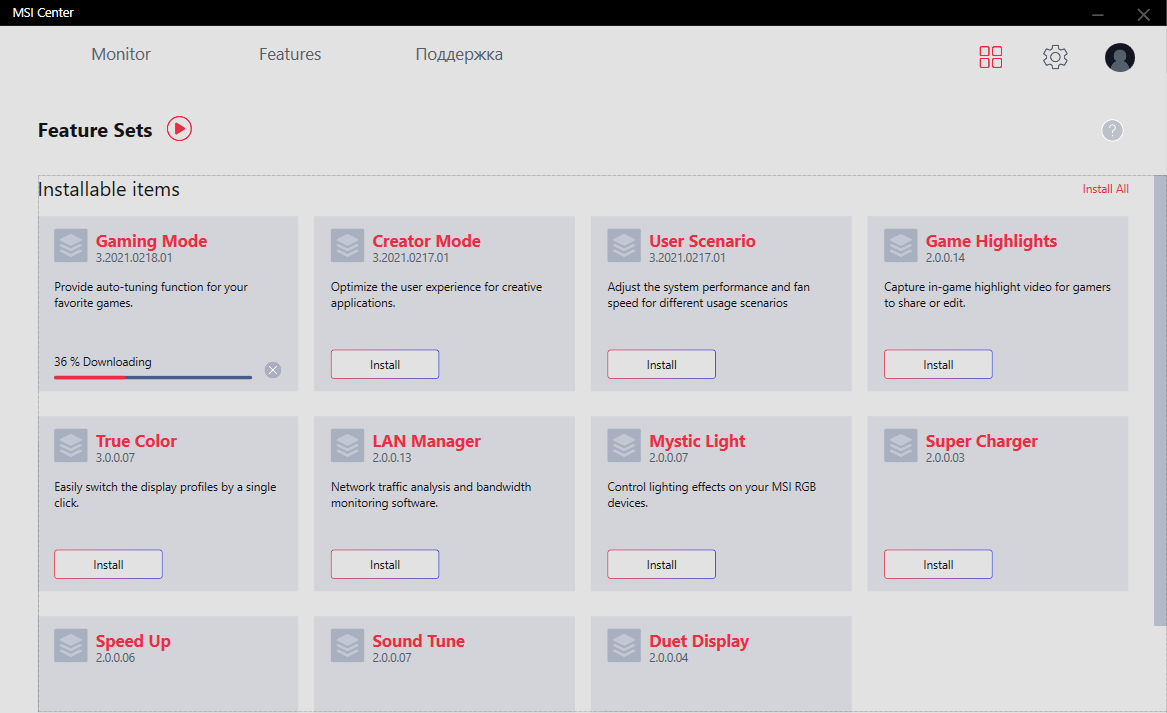

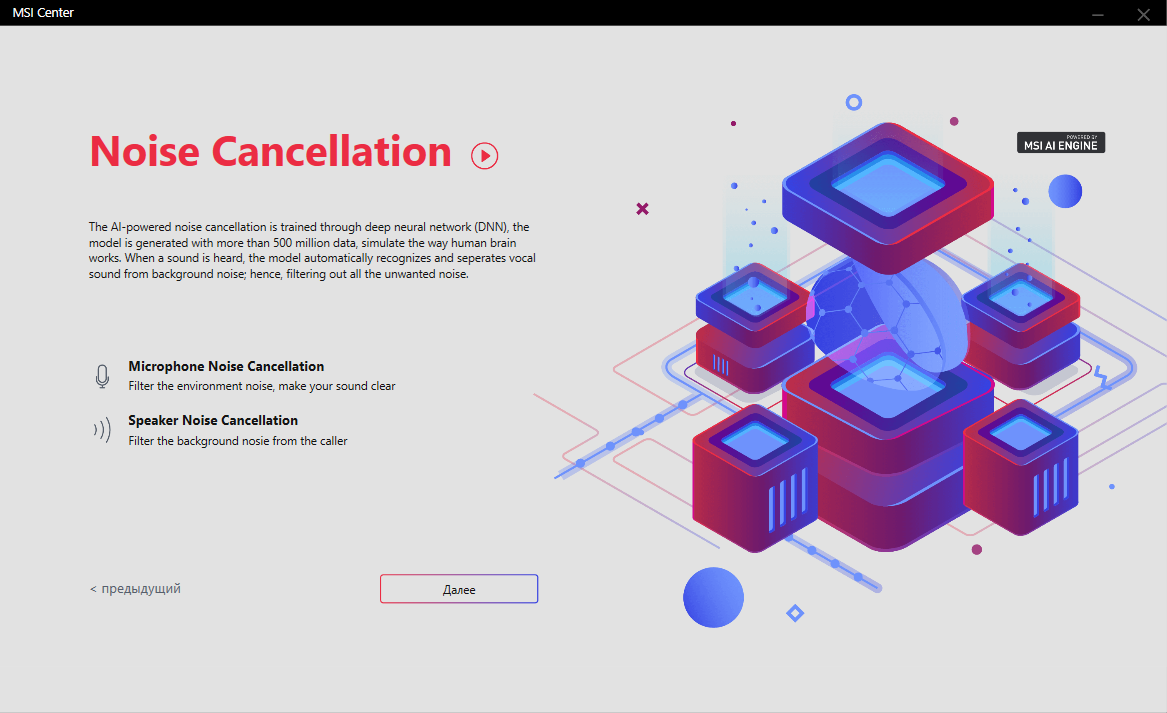

Старт предваряет несколько вступительных промо. Для Noise Cancellation имеется даже видеоролик. Таковой предусмотрен и для Feature Set из заглавного экрана.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

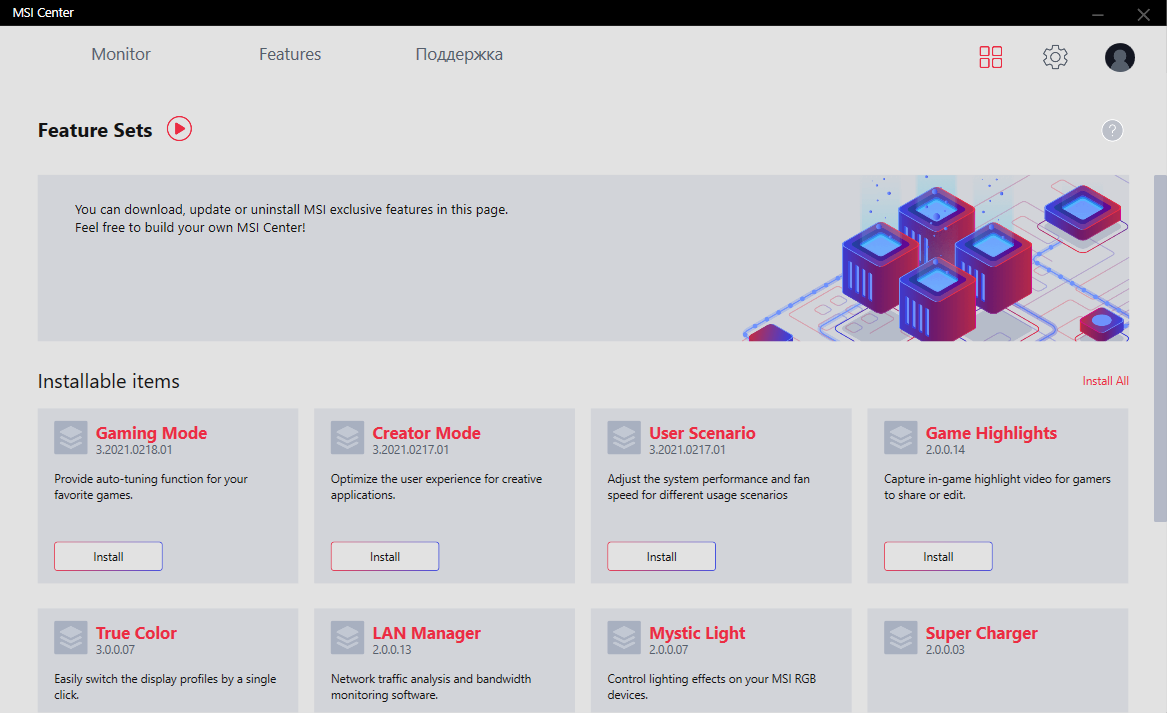

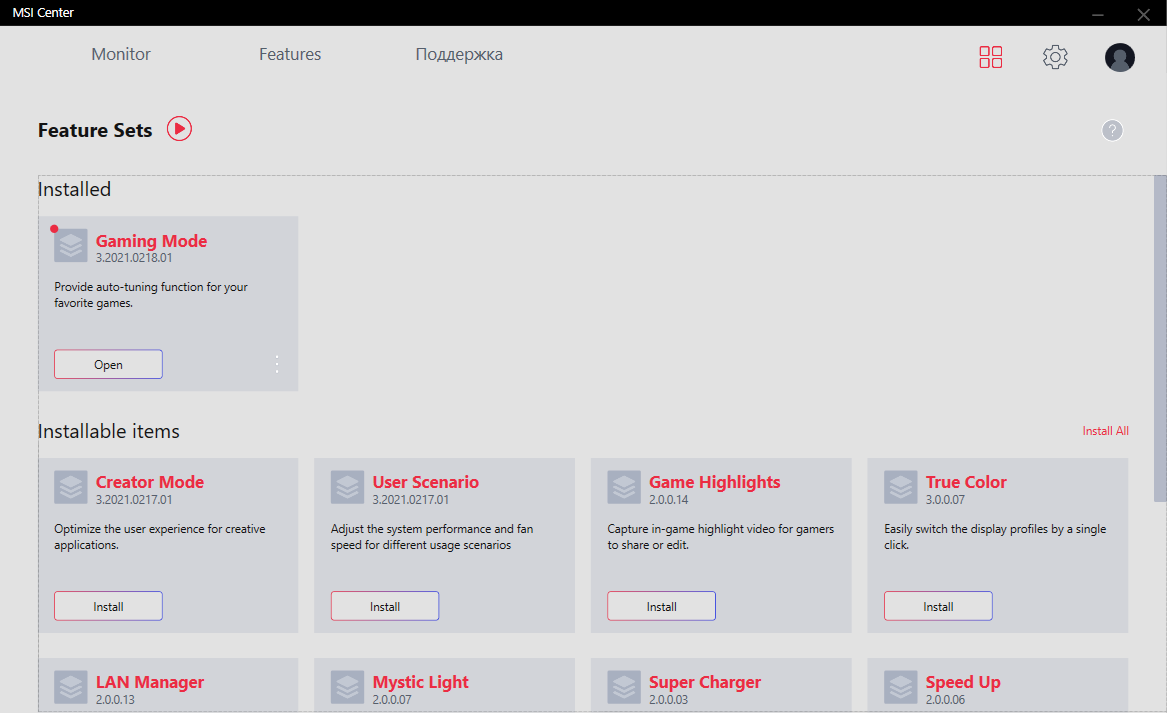

Если у предшествующего Dragon Center навигация осуществлялась слева, то здесь она перебралась к верхней части окна. Теперь предустановленных модулей фактически нет, то есть каждый сможет выбрать необходимое именно ему. В этом есть рациональное зерно, поскольку видны раздельные Gaming Mode и Creator Mode, хотя нет проблем установить сразу оба.

MSI MEG Z590 Ace

Изначально имеется лишь Monitor, где находятся данные о работе системных компонентов, обновляемые в режиме реального времени.

MSI MEG Z590 Ace

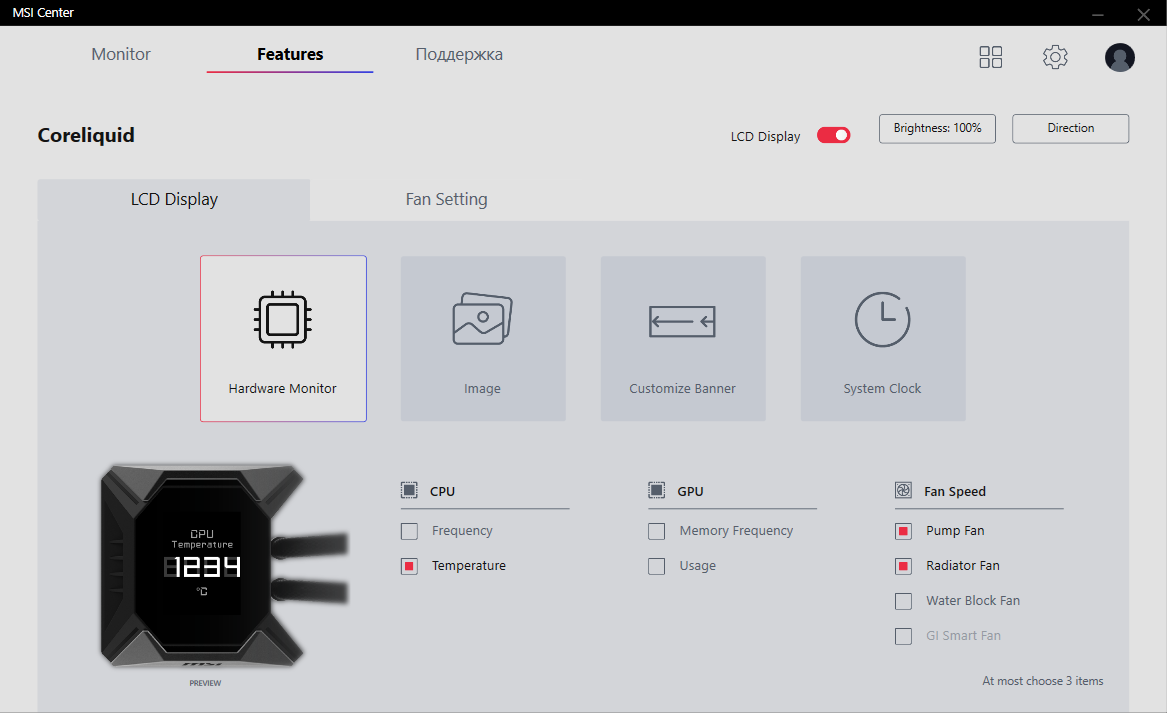

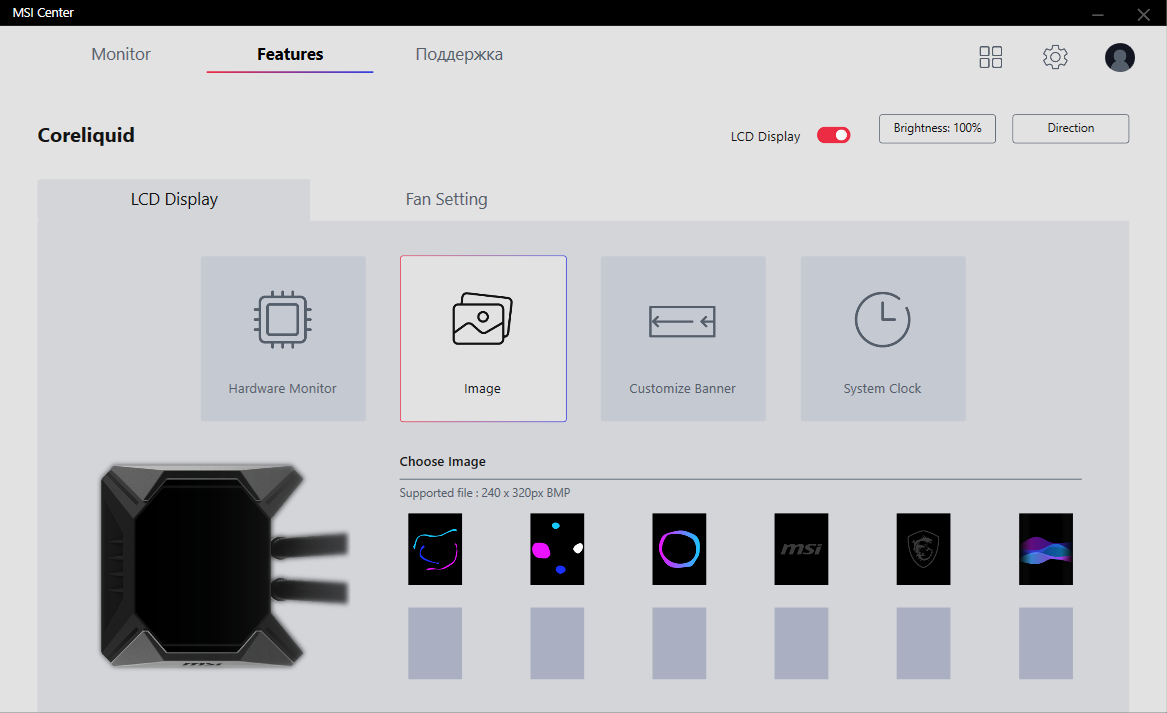

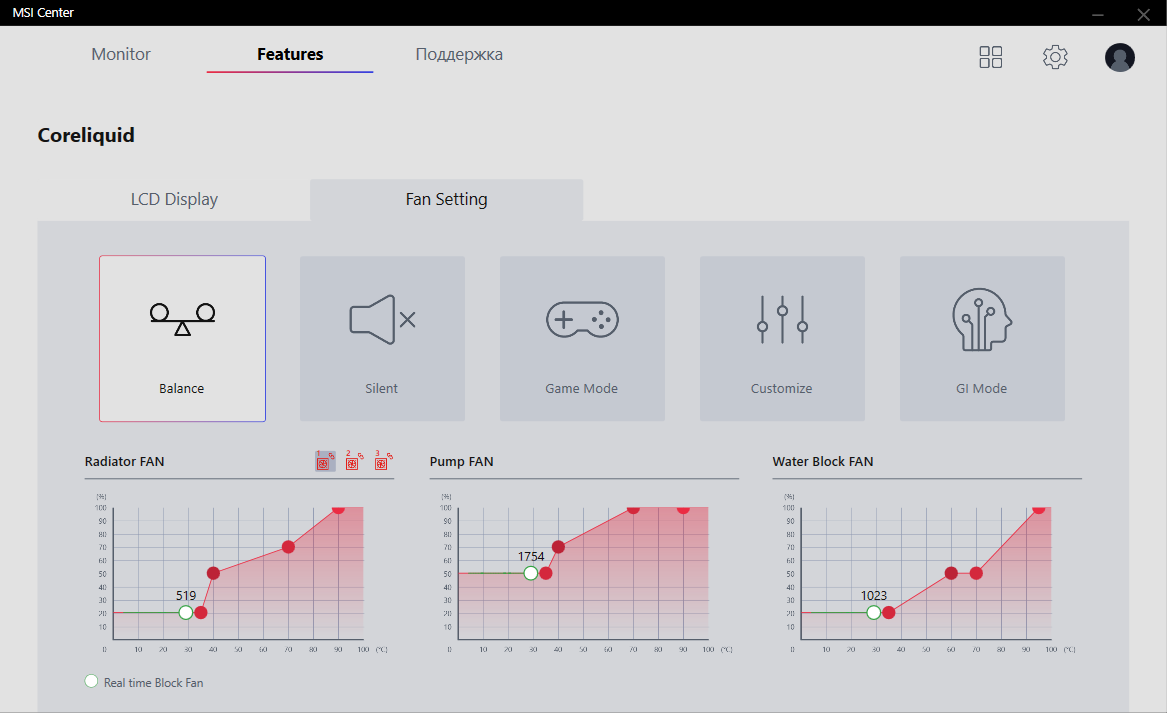

Для работы с фирменной AIO дополнительных действий не потребовалось, нужная страница появилась сама в разделе Features. Остановимся подробнее на этом компоненте немного позже.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

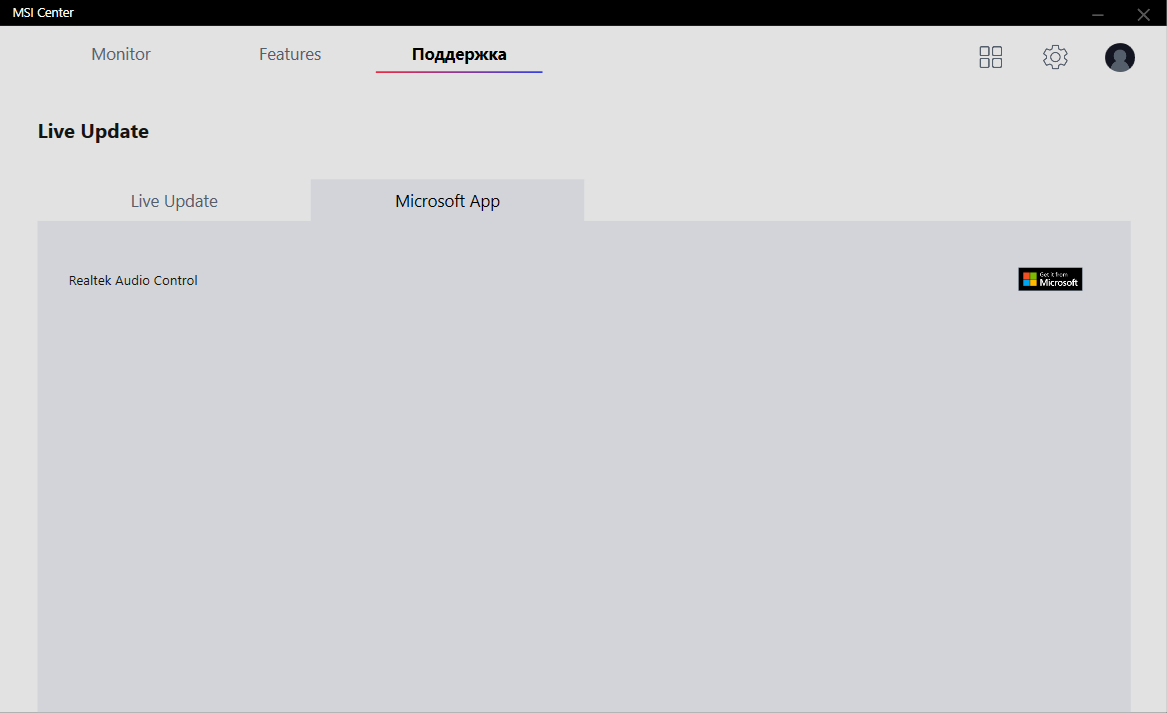

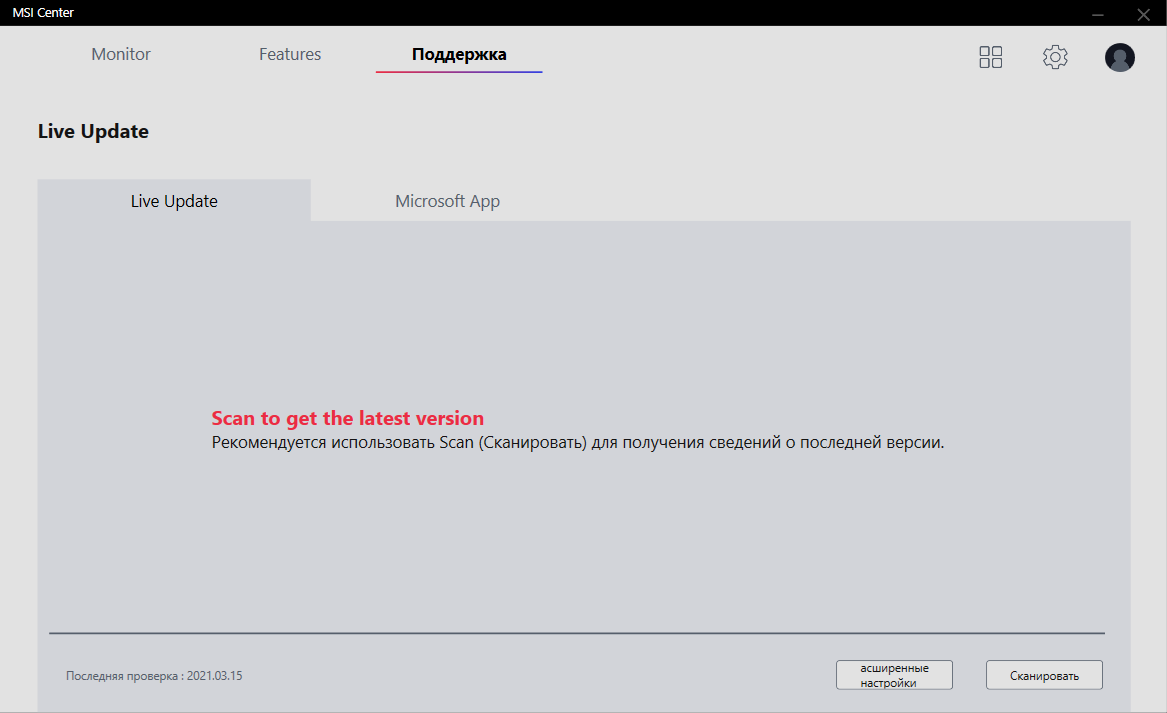

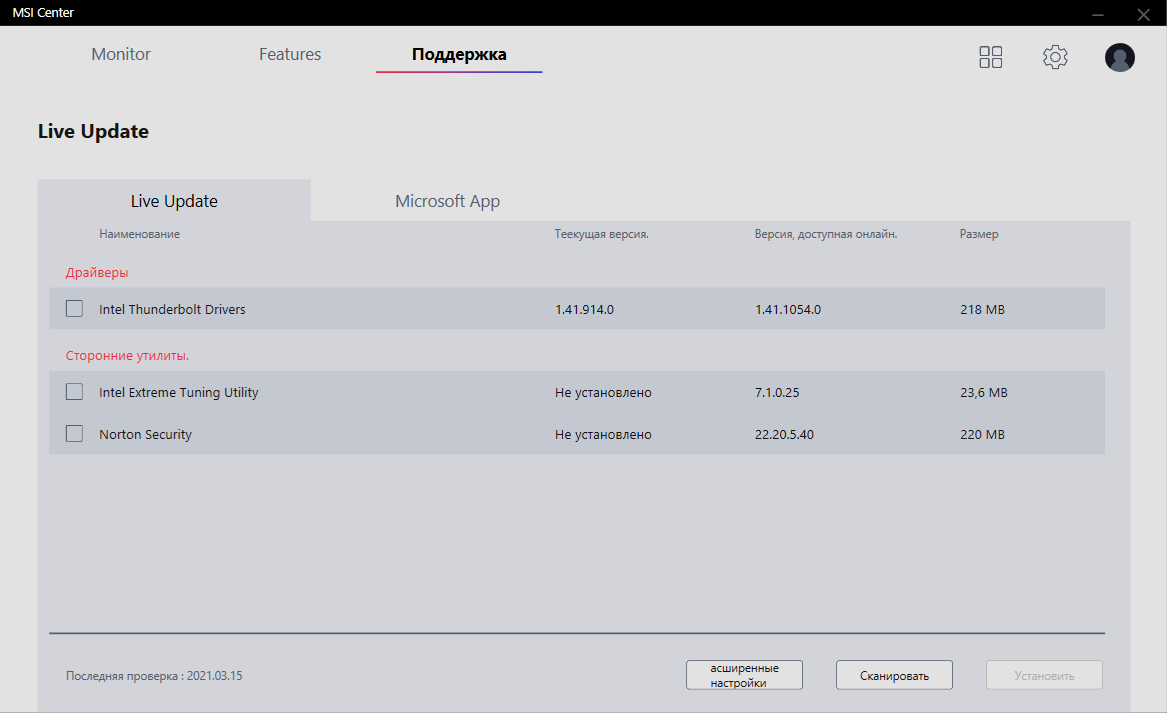

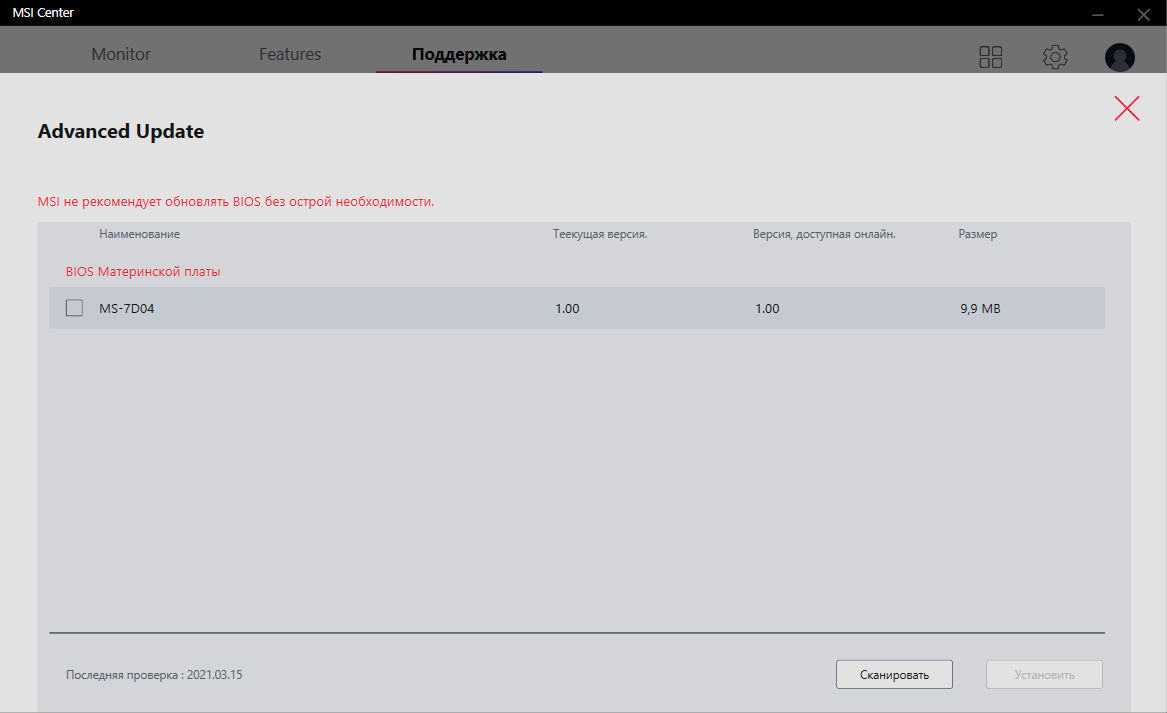

Live Update не предложил ничего сверх того, что уже было инсталлировано до момента знакомства с ним. По всей видимости, тут можно будет найти свежие драйверы и дополнительное ПО. Расширенные Настройки (Advanced Update) предлагают обновление микрокода, тут нет ничего сверх того, что уже есть на официальной странице продукта в Сети.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

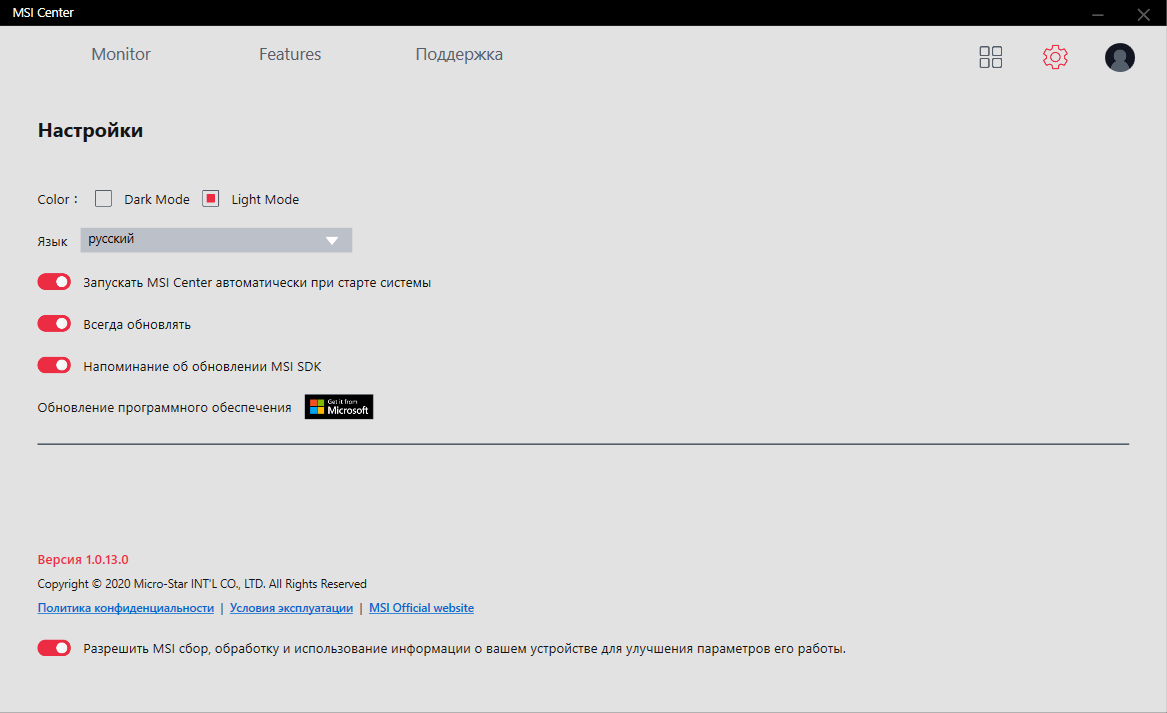

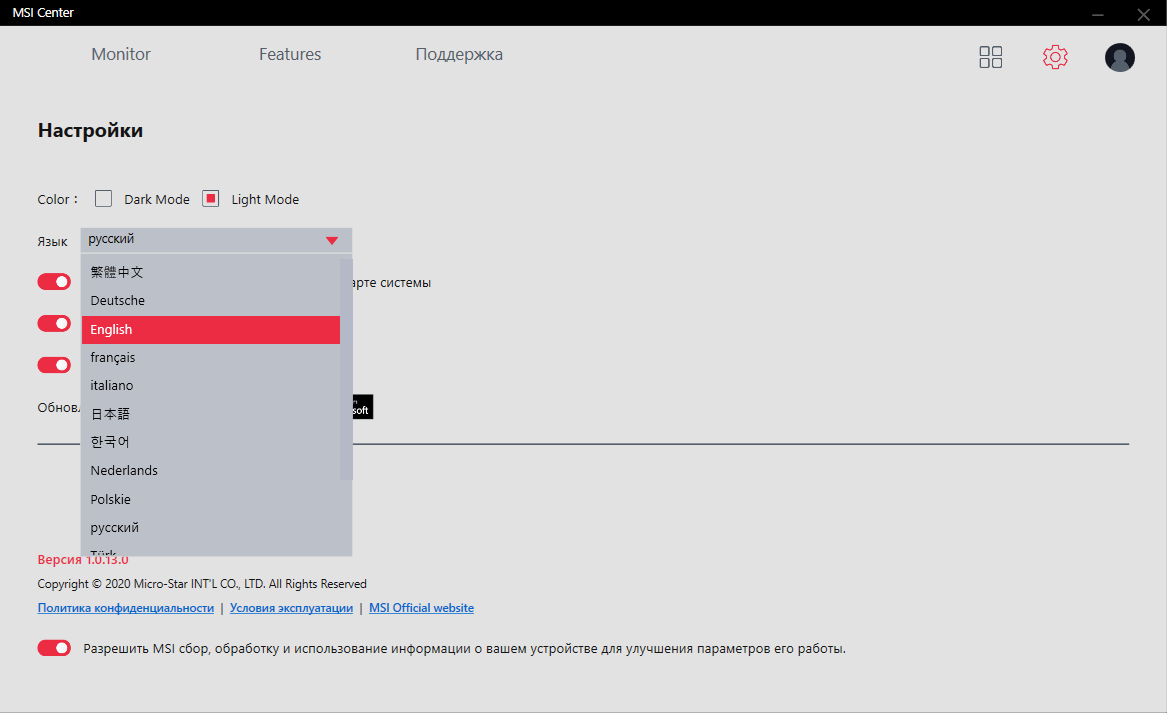

Настройки самой среды включают выбор темы (перейти можно на тёмную) и другие базовые вещи. Как по мне, здесь не хватает возможности масштабирования — окно невозможно расширить на весь экран, как и как-то изменить наполнение внутри. Дополнительные окна наползают на интерфейс сверху, в целом, пользоваться конечно можно, но уход от навигации слева проходит пока что немного болезненно. Хотя за стремление что-то менять и преображать разработчиков можно только поприветствовать. Полезное нововведение — внутренний переключатель локализации интерфейса, где украинский вариант не предусмотрен, хотя, как мы уже поняли, далёк от совершенства и русский (в его нынешней реализации).

MSI MEG Z590 AceMSI MEG Z590 Ace

Последняя кнопка с аватарой поясняет всё — производитель стремится унифицировать ПО для работы со своим парком устройств, который, понятное дело, постоянно расширяется.

MSI MEG Z590 Ace

Установка модулей проходит без проблем, нет вопросов и к их удалению, если ваш интерес оказался выше, чем реальная необходимость.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

Нет ничего удивительного в том, что сами модули идентичны прежде виденным в составе Dragon Center (среды от плат прошлого поколения и не только).

MSI MEG Z590 Ace

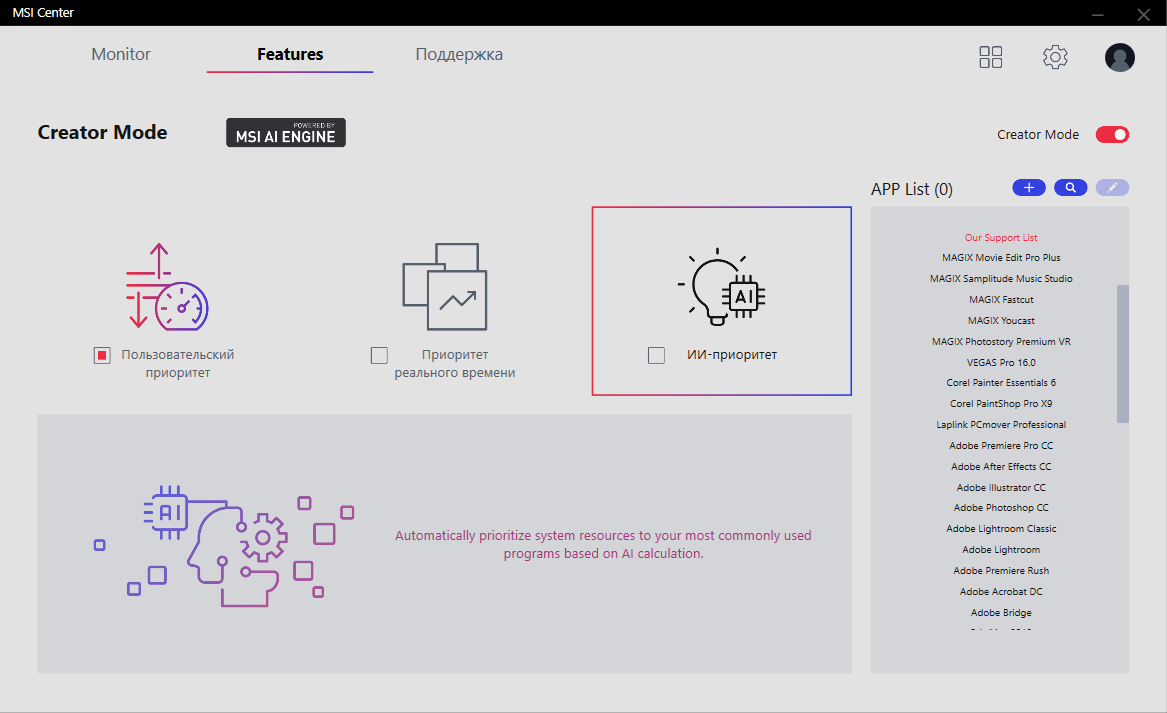

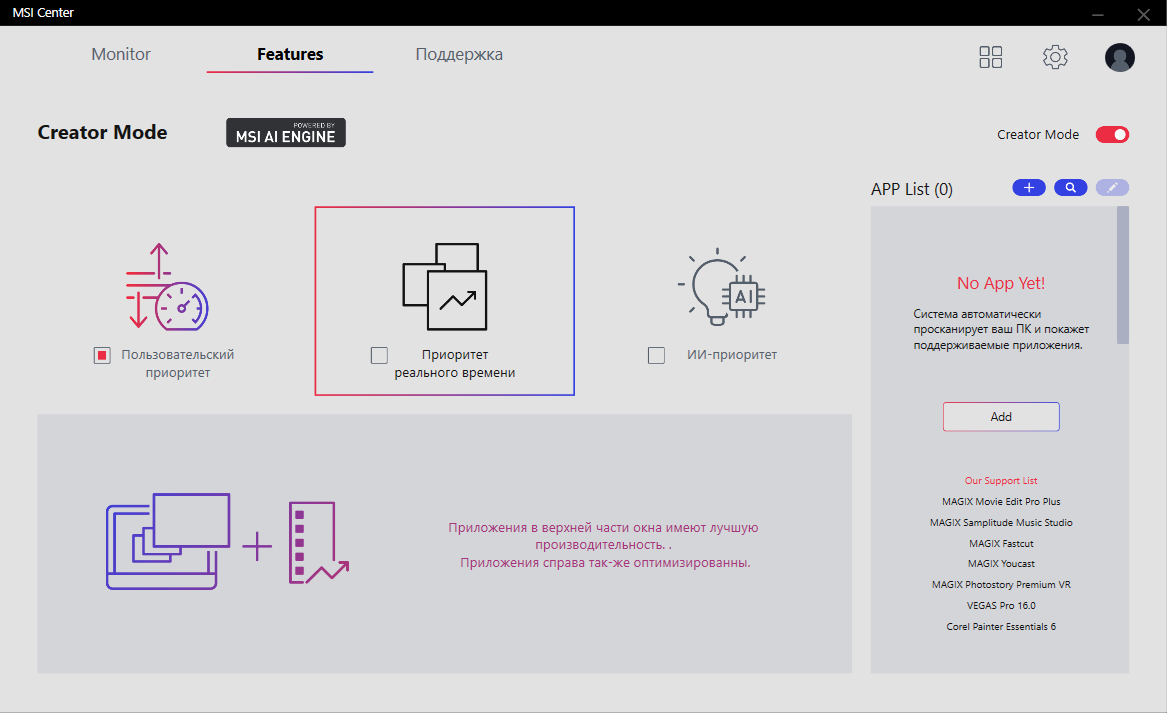

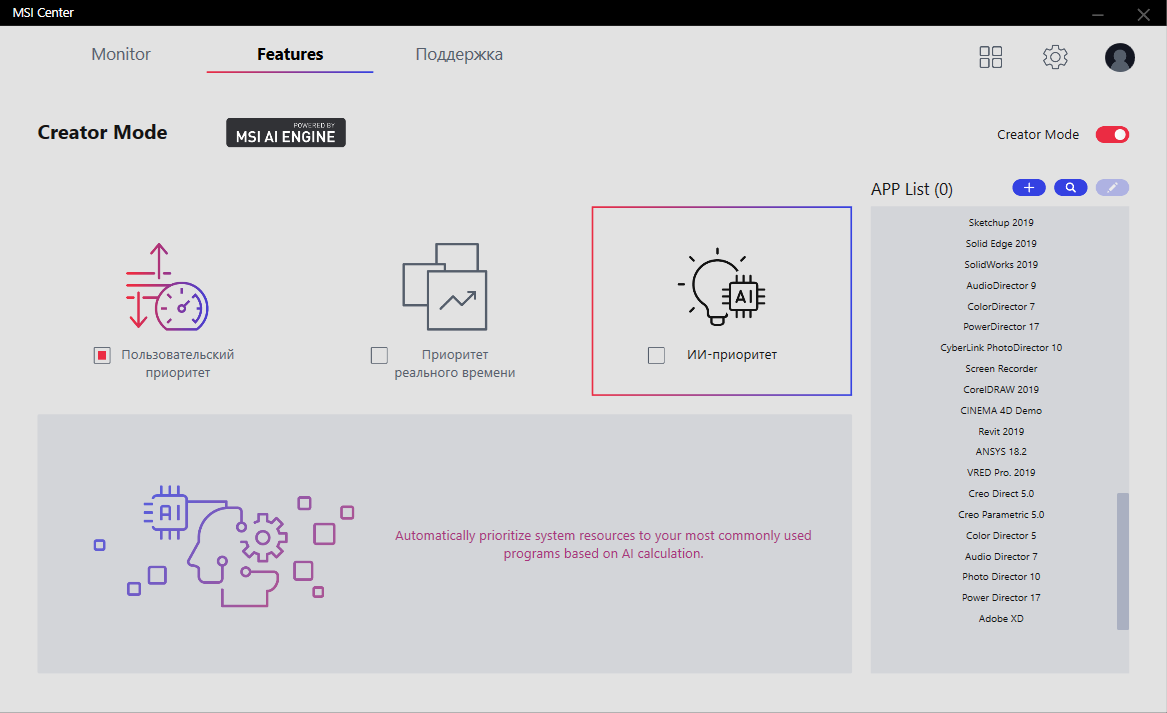

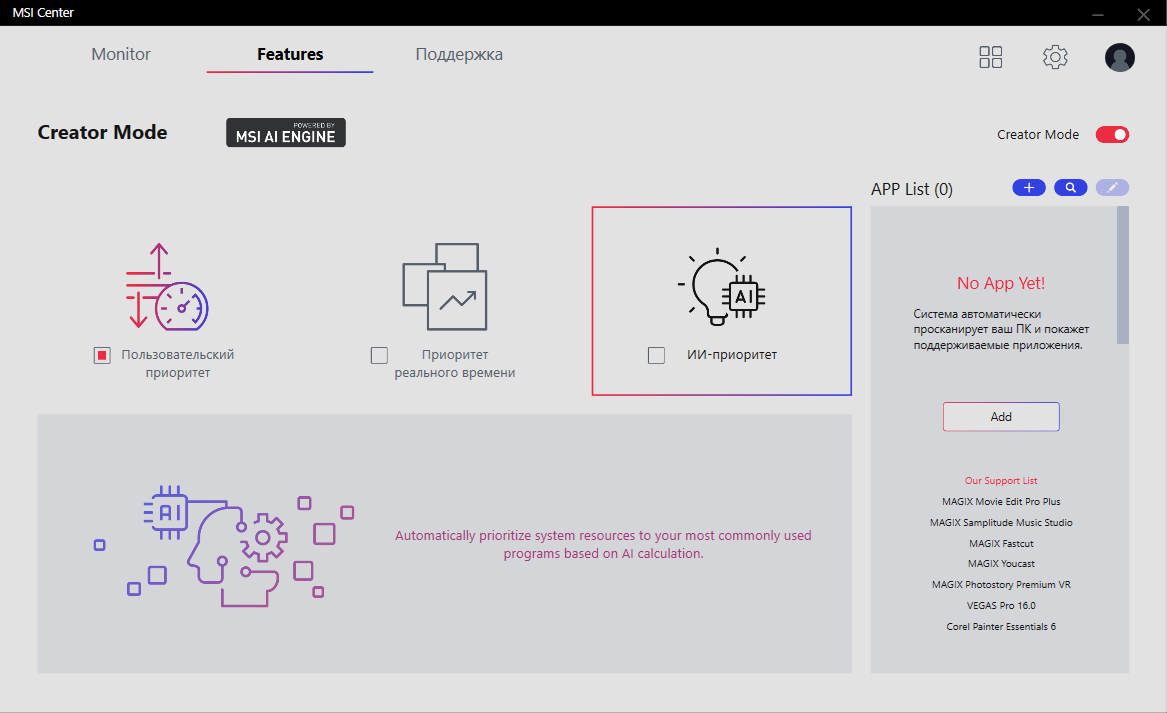

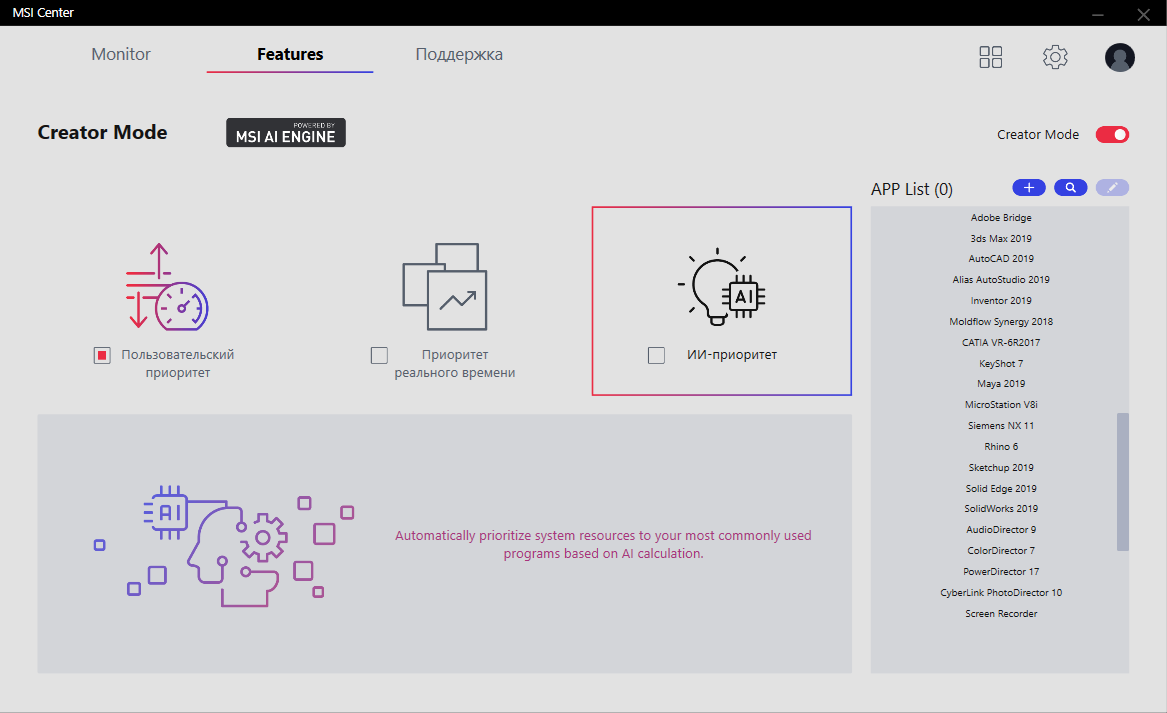

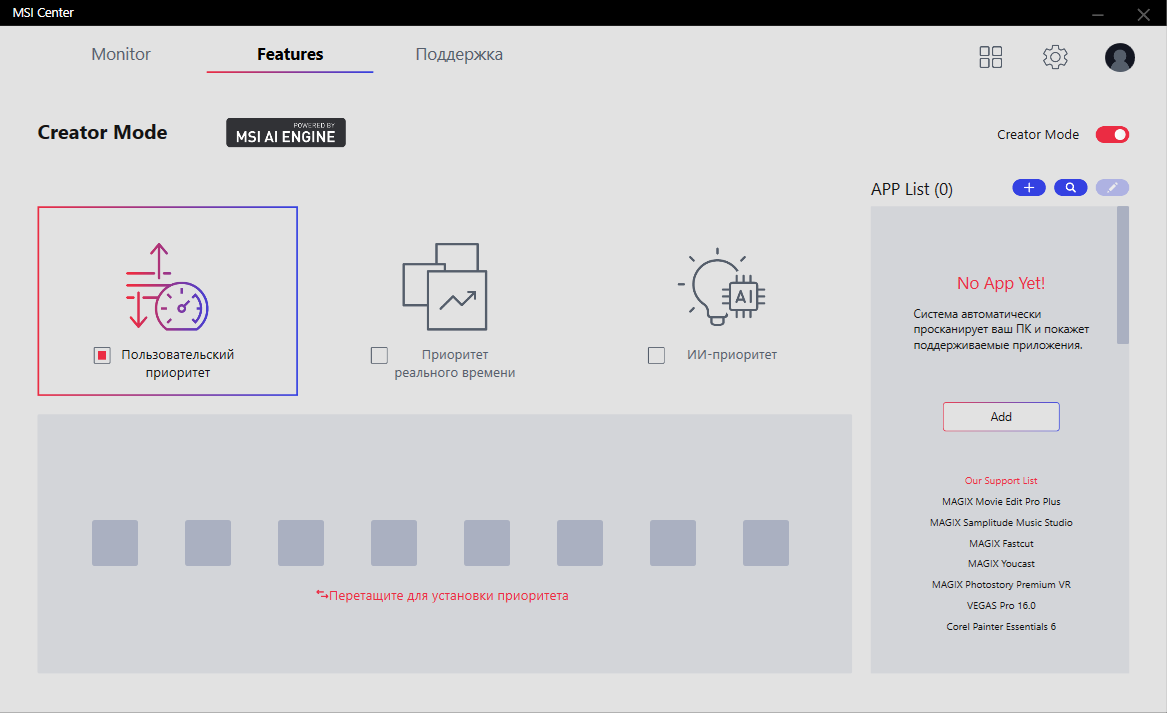

В Creator Mode предусмотрен внушительный список ПО, которое подходит для задуманных оптимизаций. Также можно добавить вручную необходимые программы и составить из них приоритетный лист.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

Навигация между компонентами происходит посредством вызова подменю Features.

MSI MEG Z590 Ace

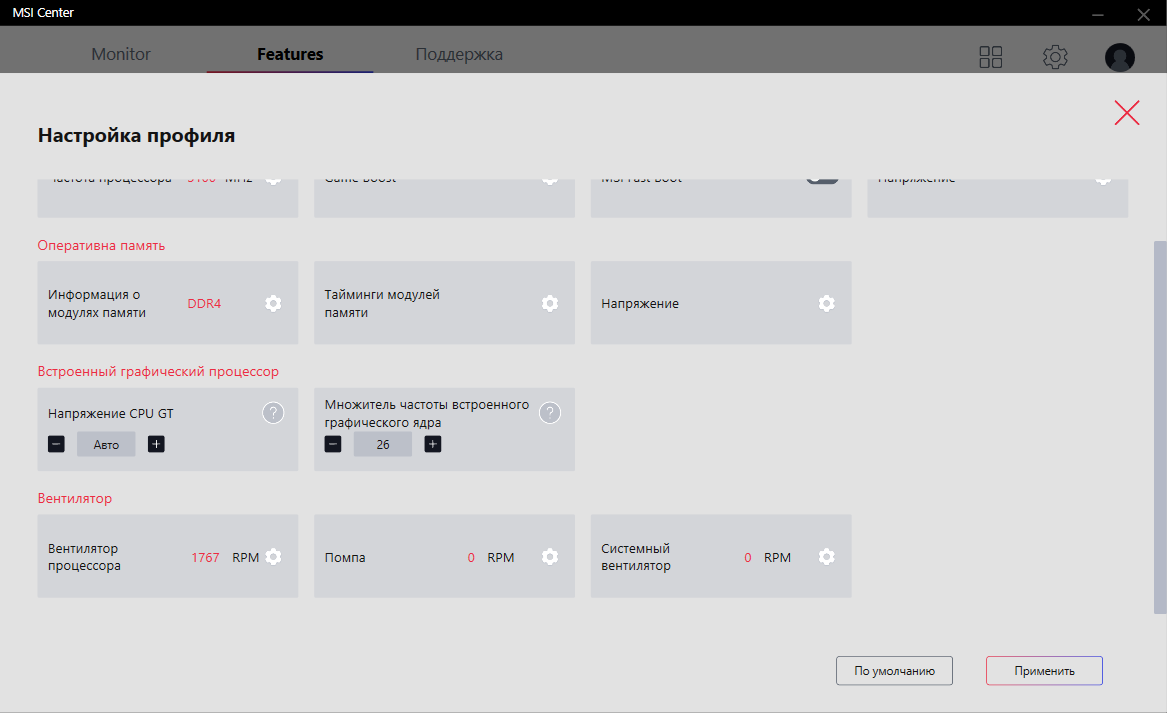

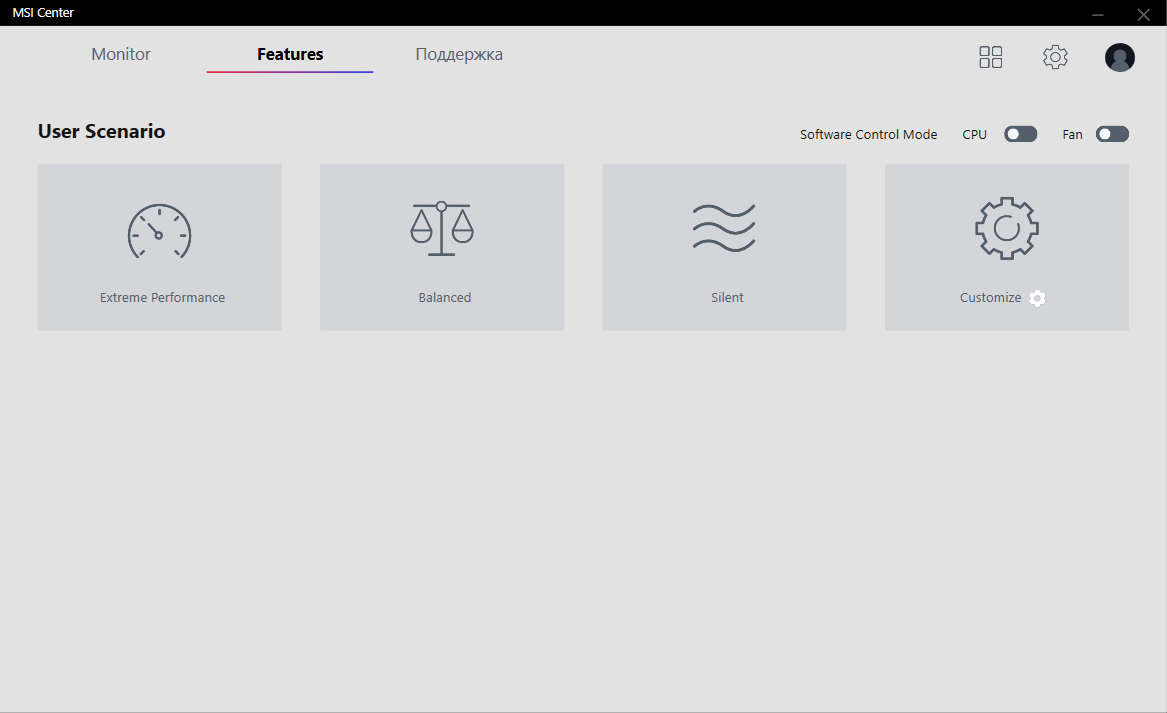

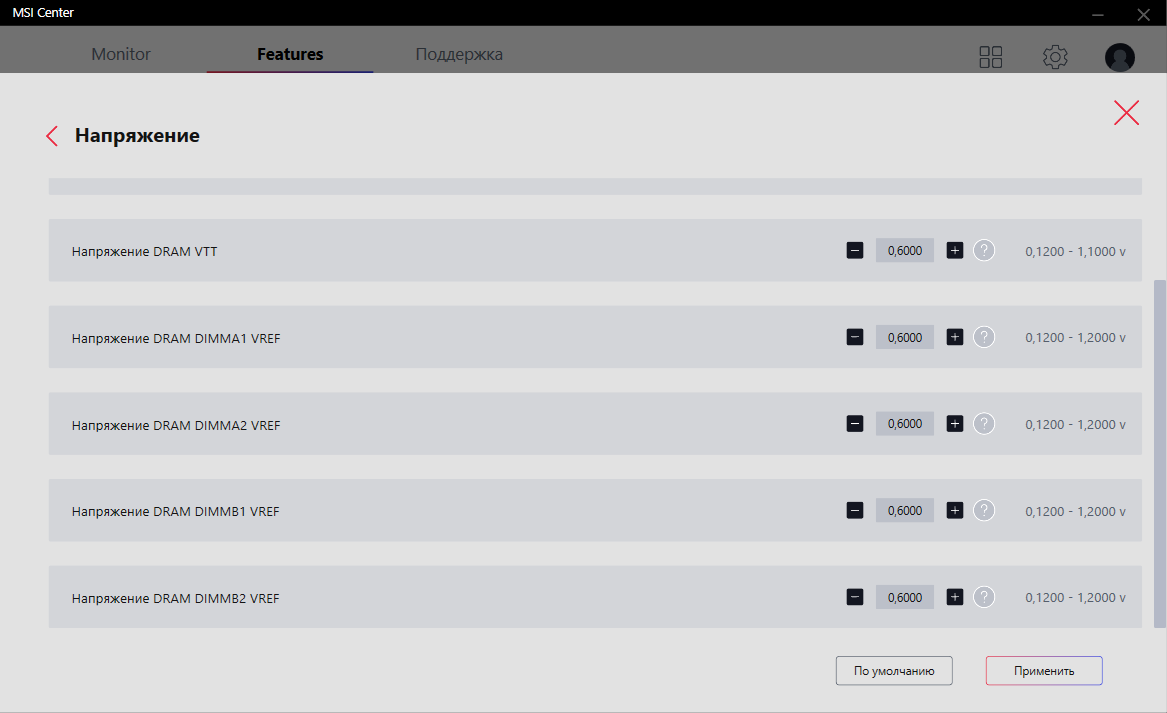

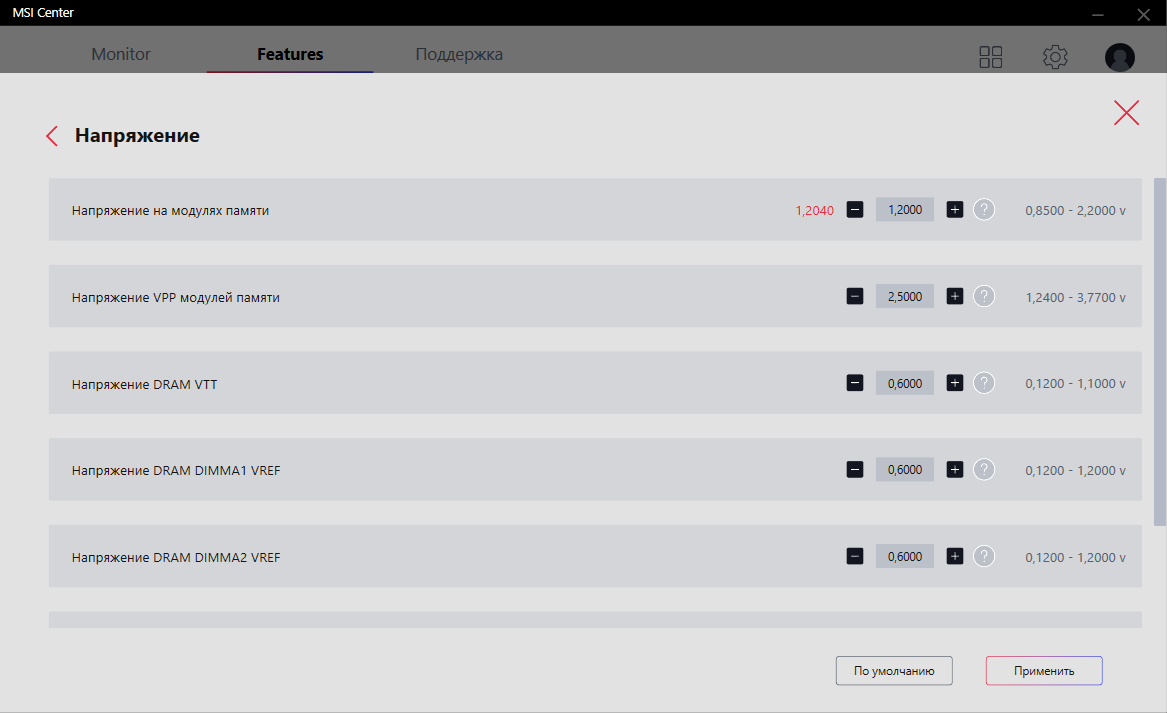

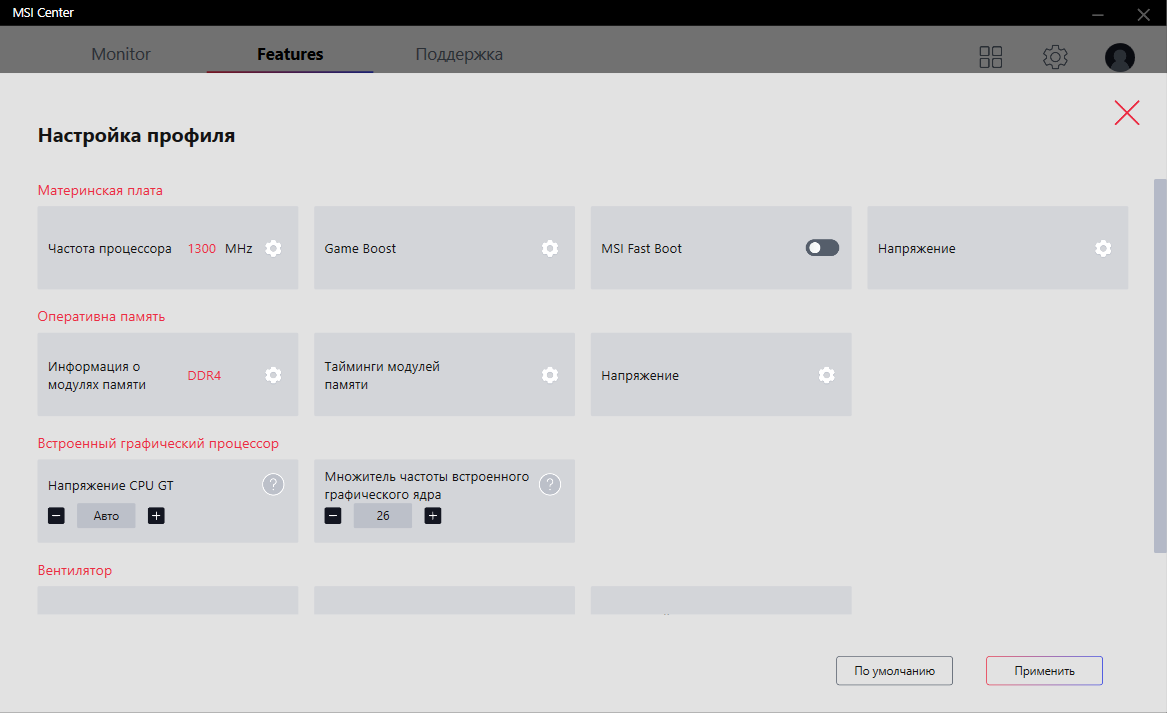

Управление системными переменными заложено в раздел Customize компонента User Scenario, его допускается проводить и в реальном времени, если предварительно активировать Software Control Mode. Реализация этого механизма тоже ничем не отличима от прежде виденных.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

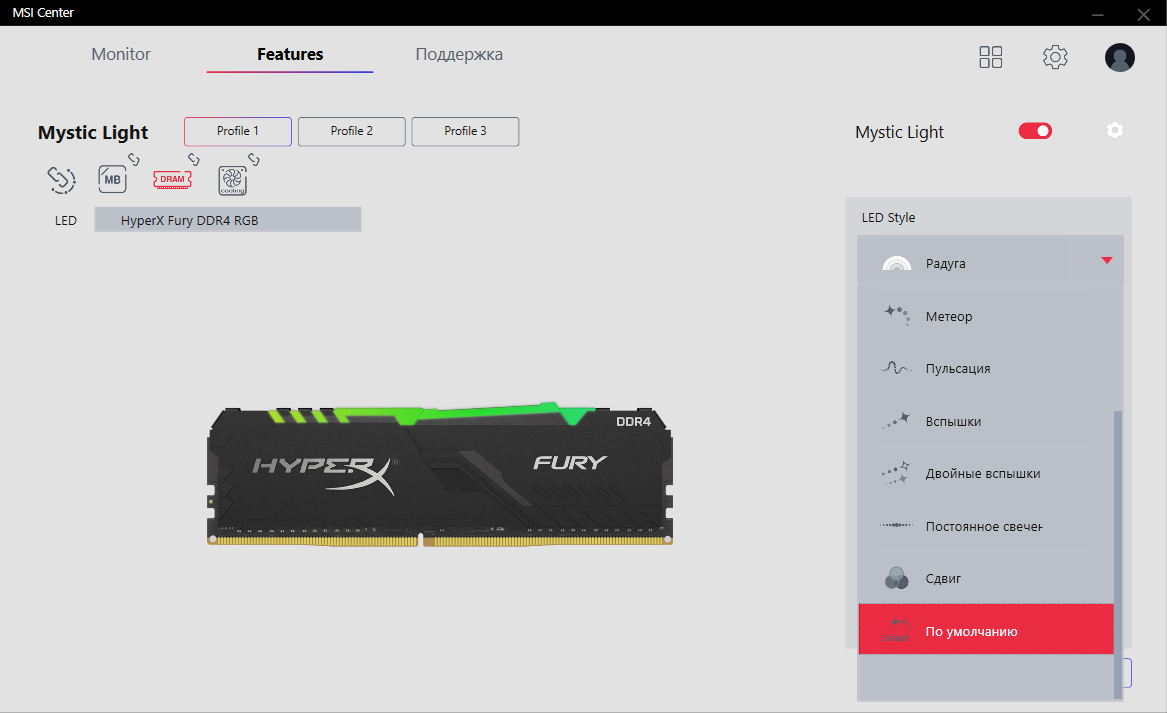

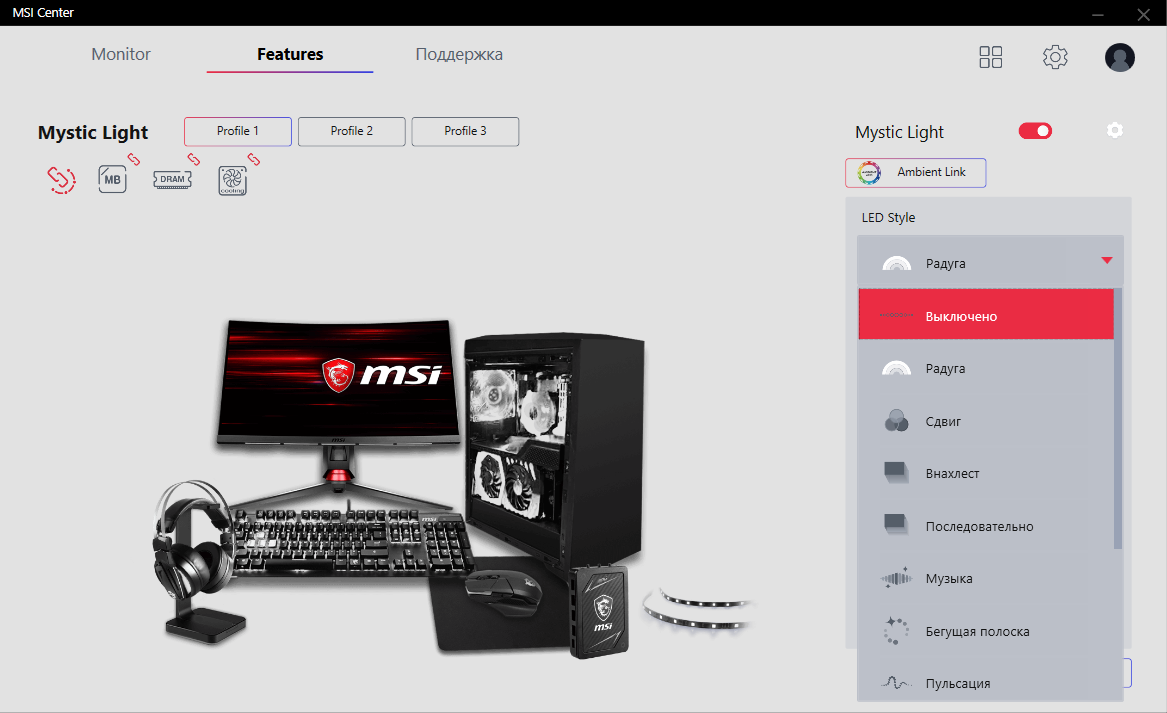

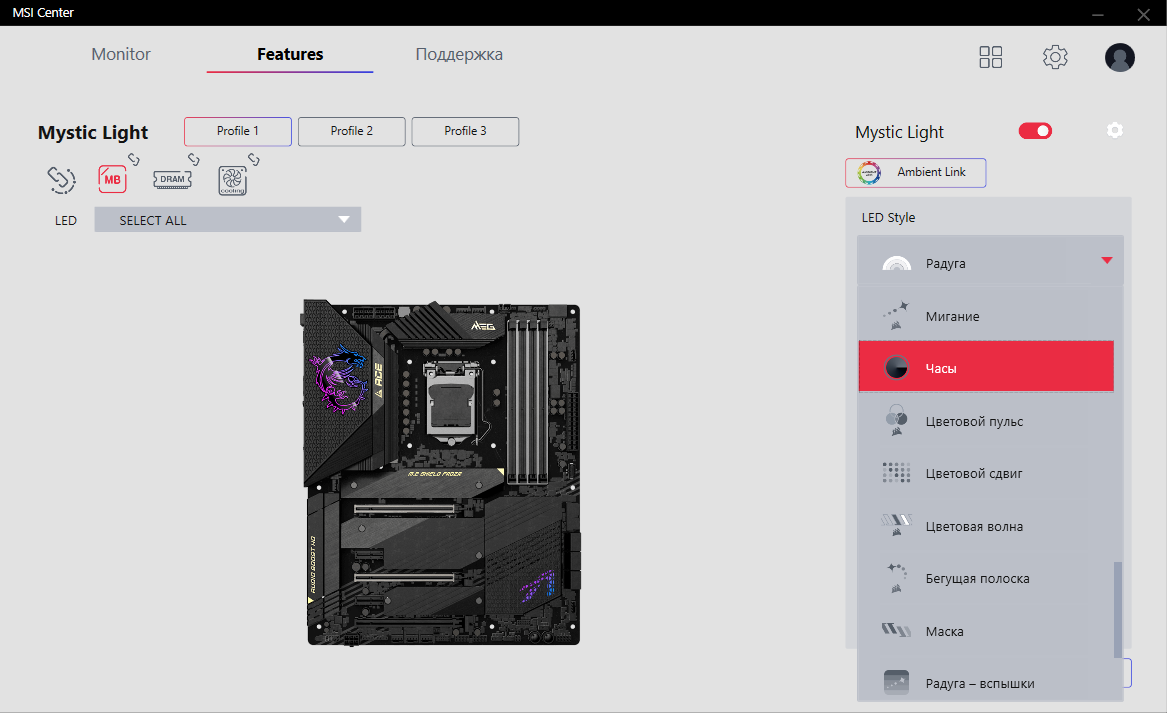

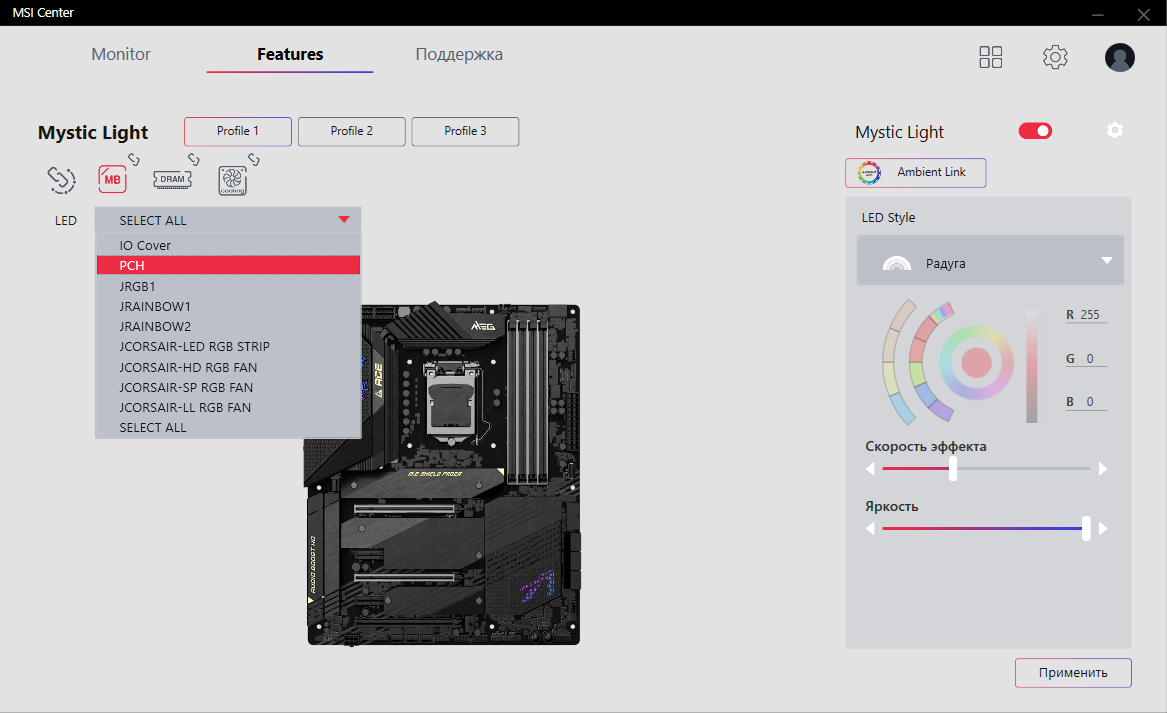

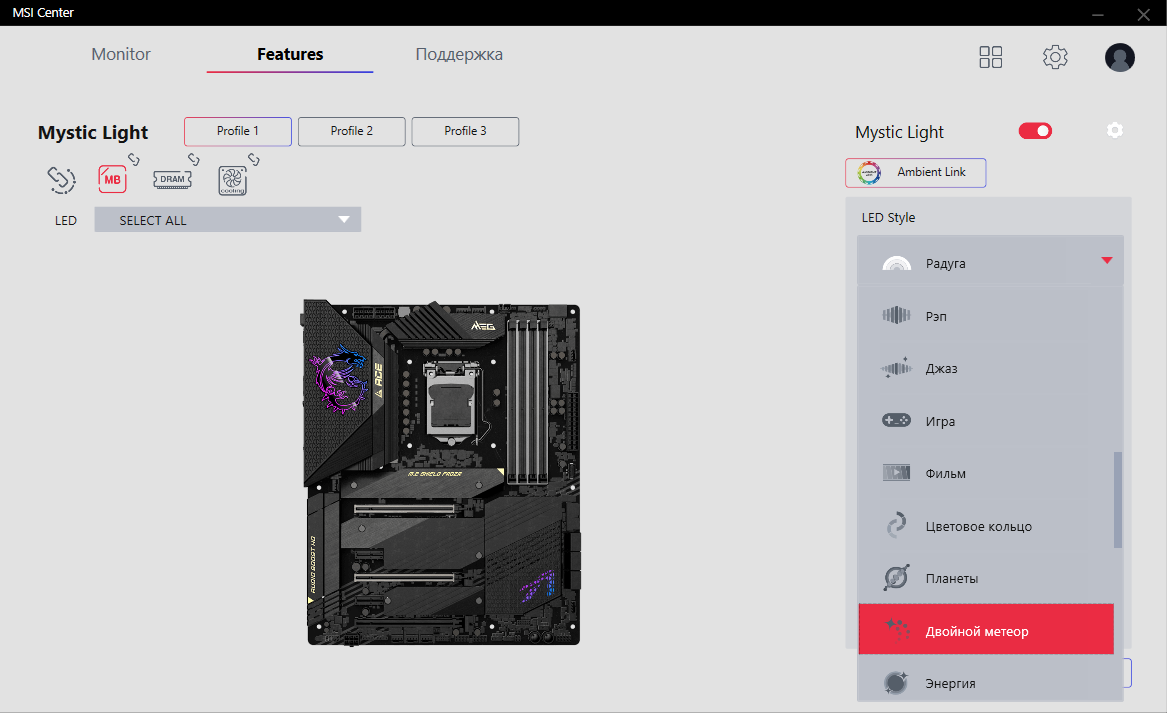

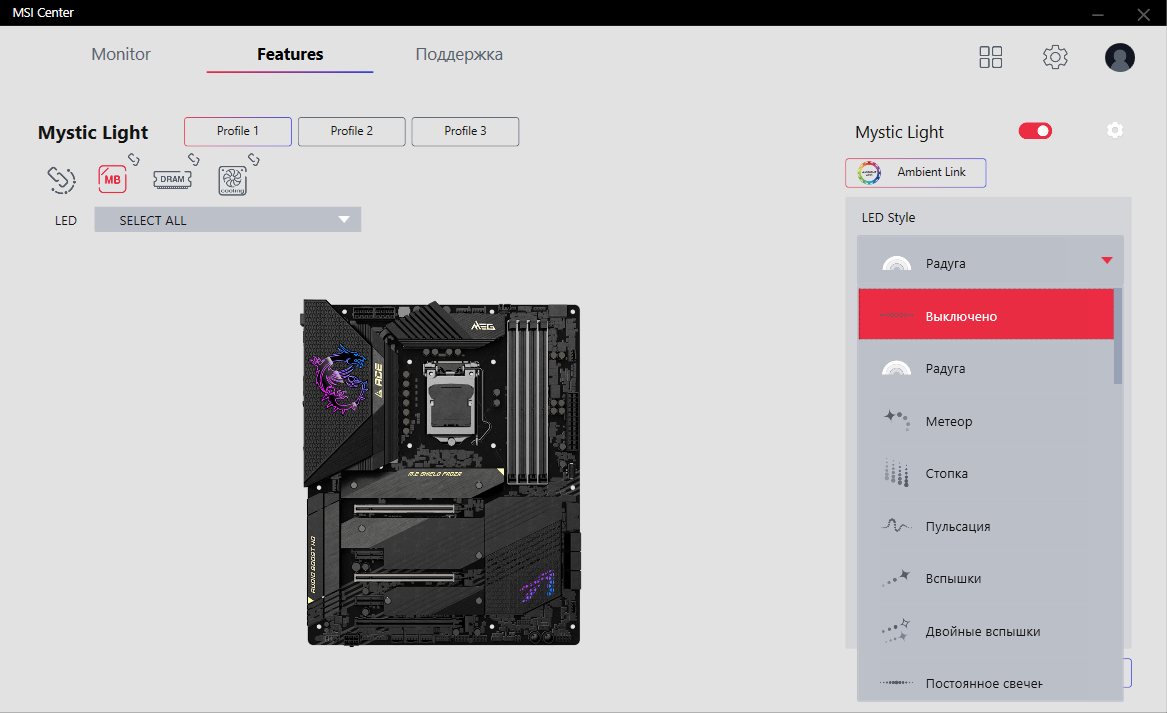

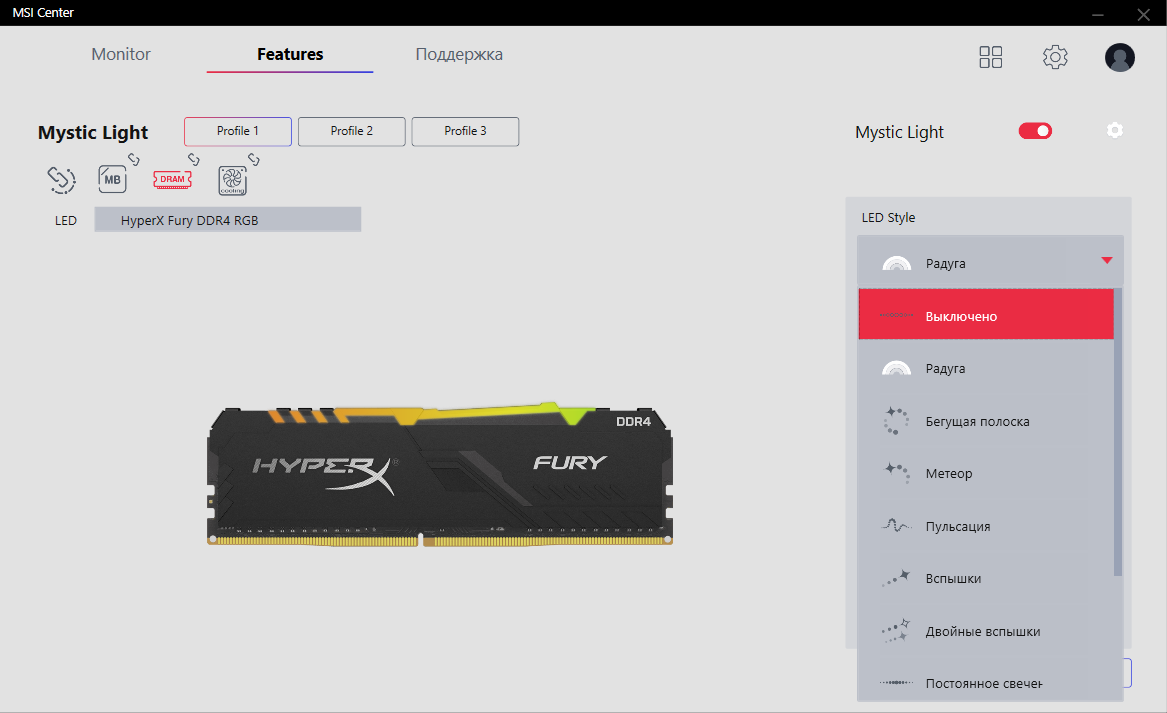

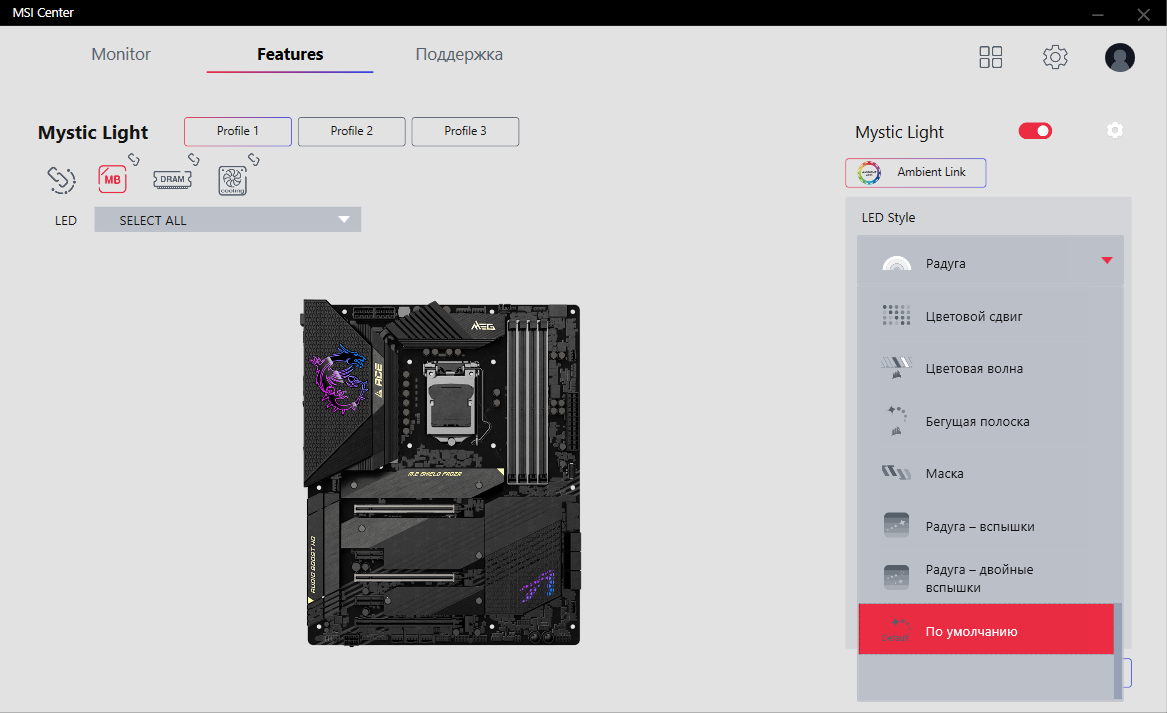

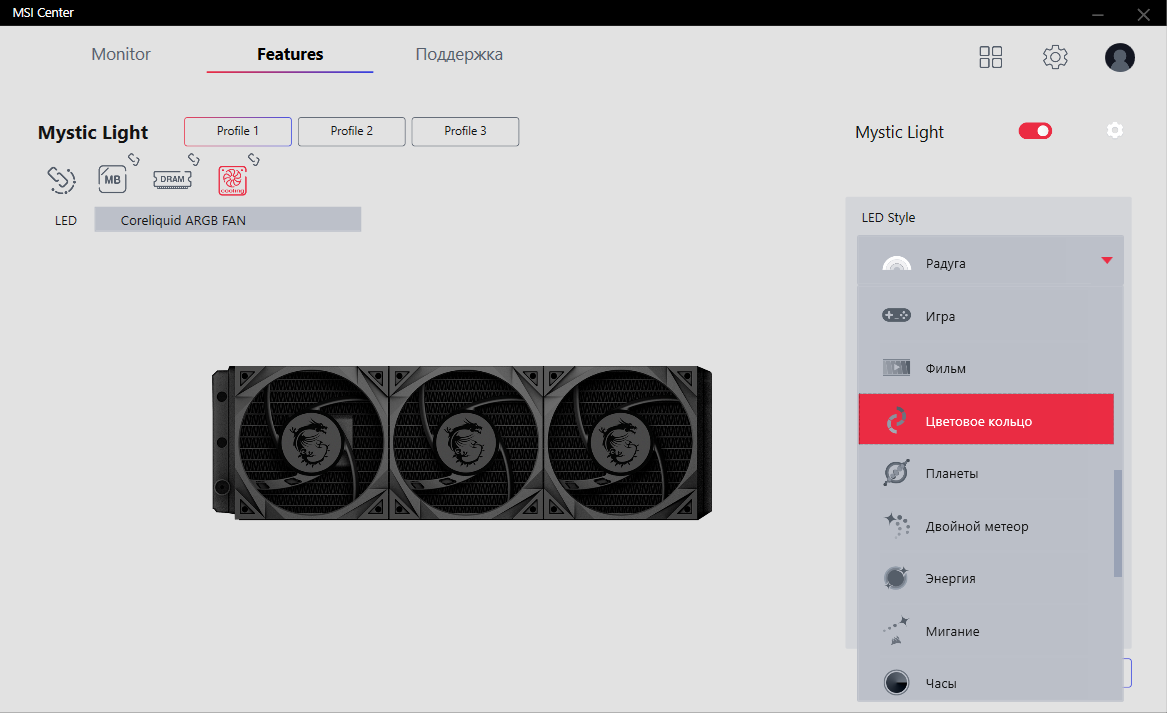

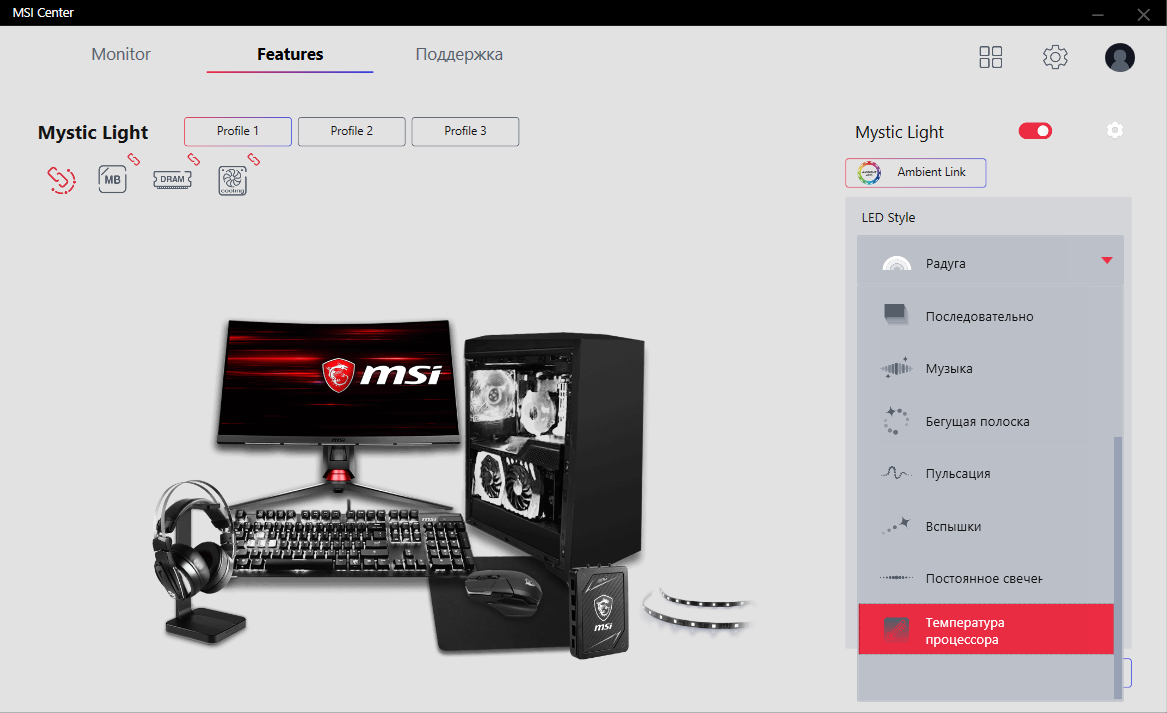

Больше информации об отдельных модулях можно найти в наших прошлых обзорах, например, выбрав модель MEG Z490 Ace. Реализация сценариев иллюминации в Mystic Light также не изменилась. Для самой платы их больше, для используемой ОЗУ — заметно меньше. Подключённая AIO посредством USB-кабеля также не прошла незамеченной, для её вентиляторов список можно назвать средним. В случае синхронизации всего парка произойдёт усечение до наименьшего числа, у нас определяющей ролью выступила оперативная память. Сохранить можно три независимых профиля с настройками.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

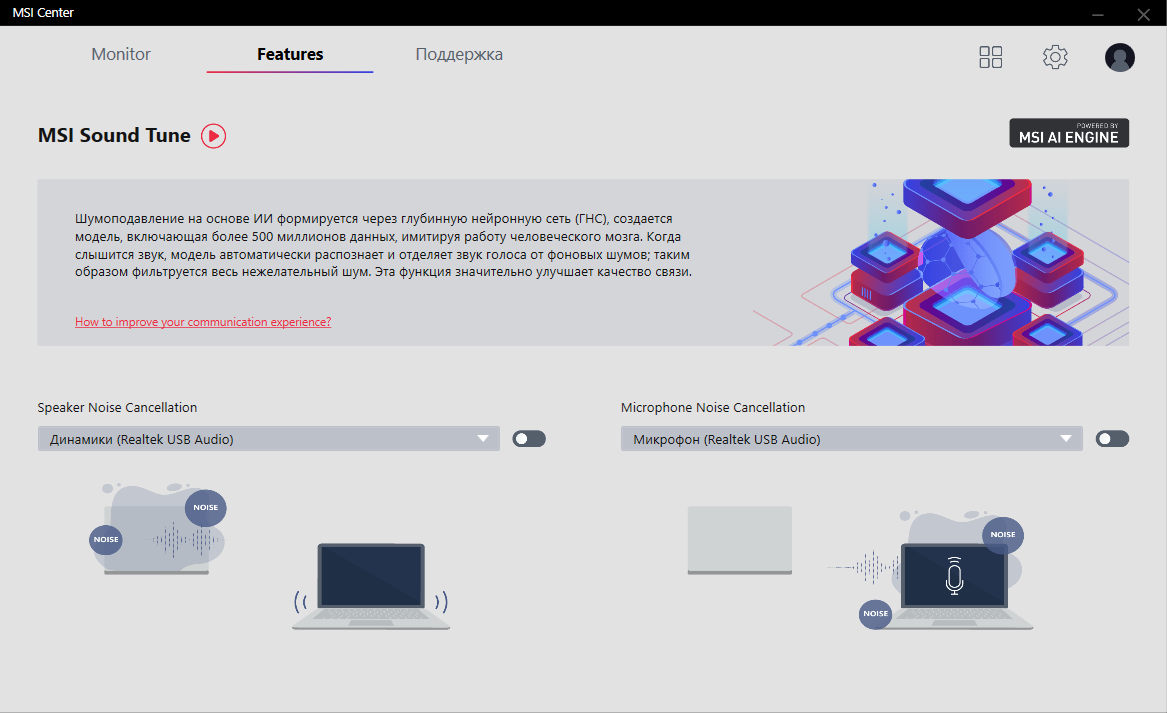

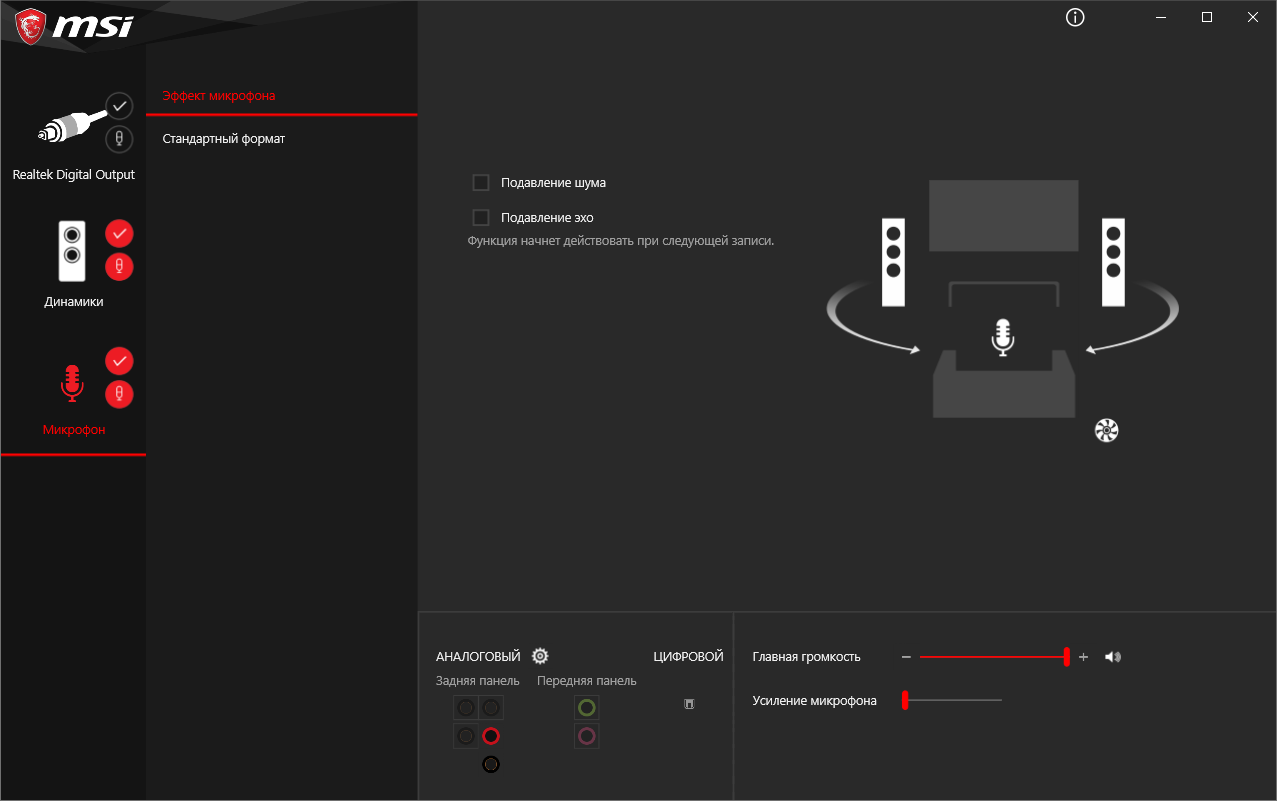

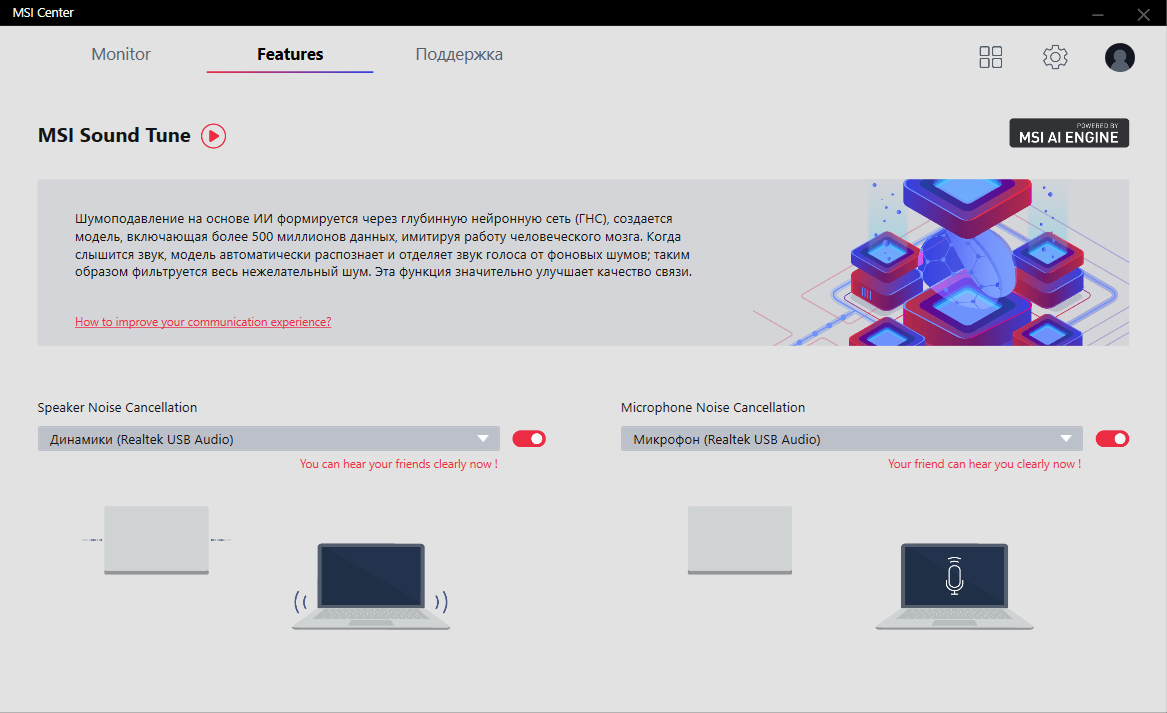

Шумоподавление реализовано в рамках дополнительно устанавливаемой утилиты MSI Sound Tune (об этом был один из вступительных слайдов). Здесь потребуется лишь активировать либо деактивировать функциональную возможность системы.

MSI MEG Z590 AceMSI MEG Z590 Ace

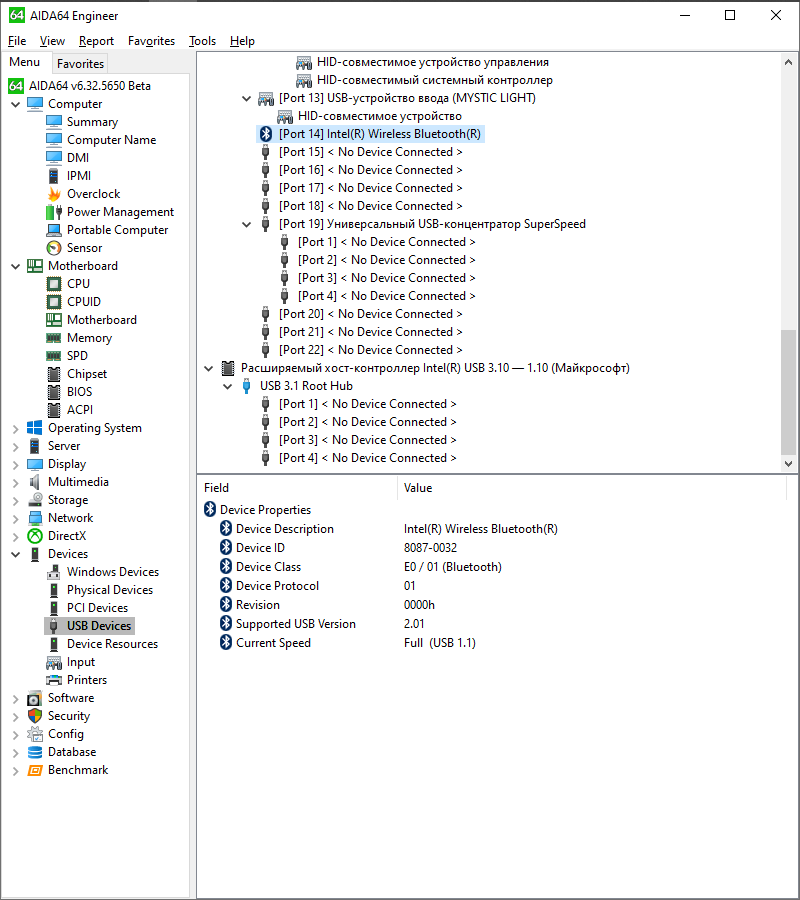

Скрытых системных параметров для наблюдения стороннее ПО не обнаруживает. AIDA64, очевидно, привирает про датчик M.2, или же он действительно есть, но его деактивировали на плате по какой-то из причин. В целом, есть всё необходимое для проведения вдумчивых экспериментов.

MSI MEG Z590 Ace

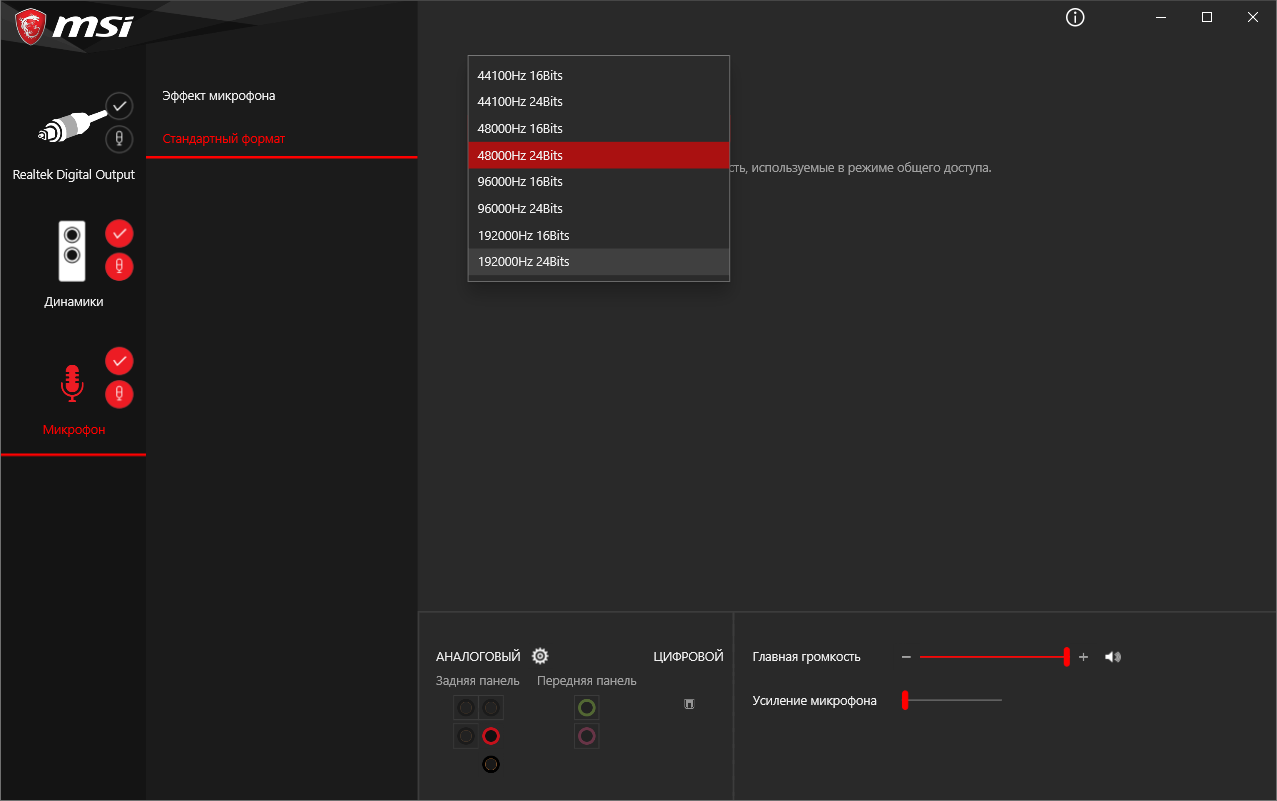

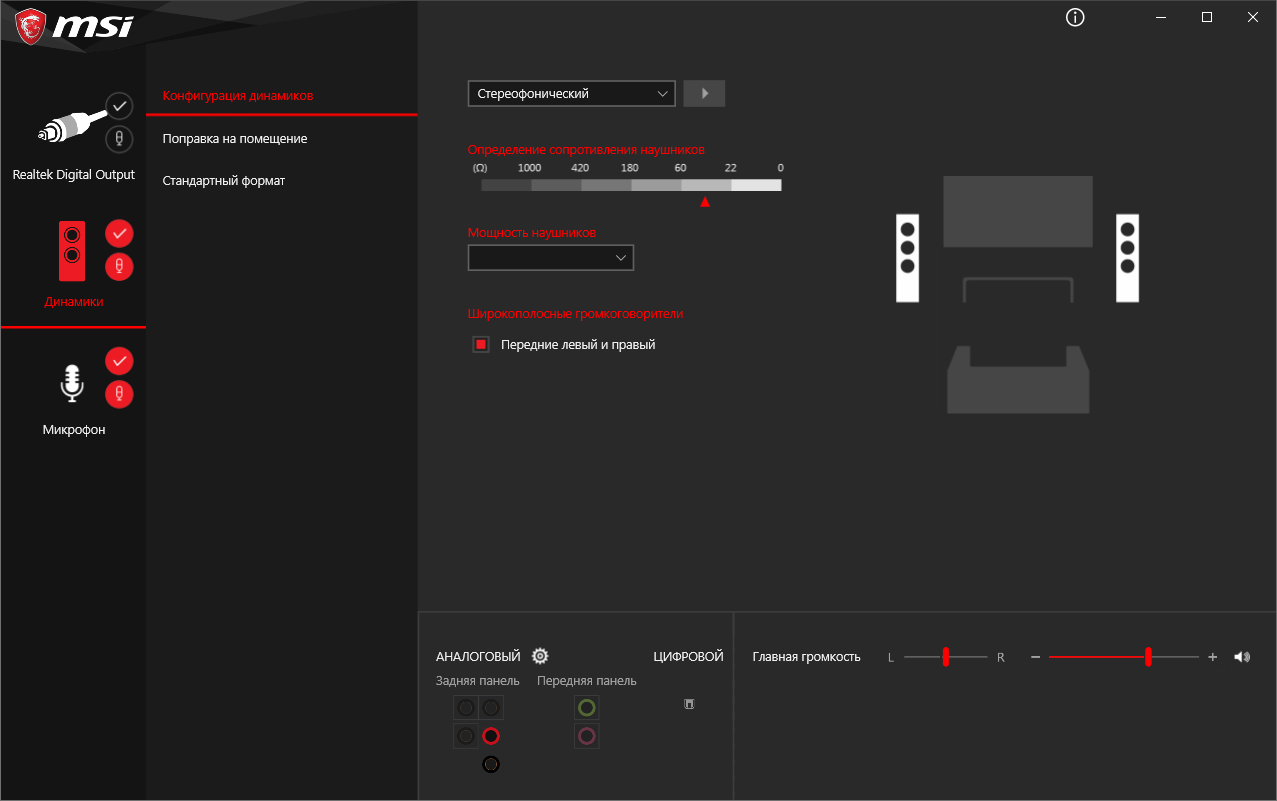

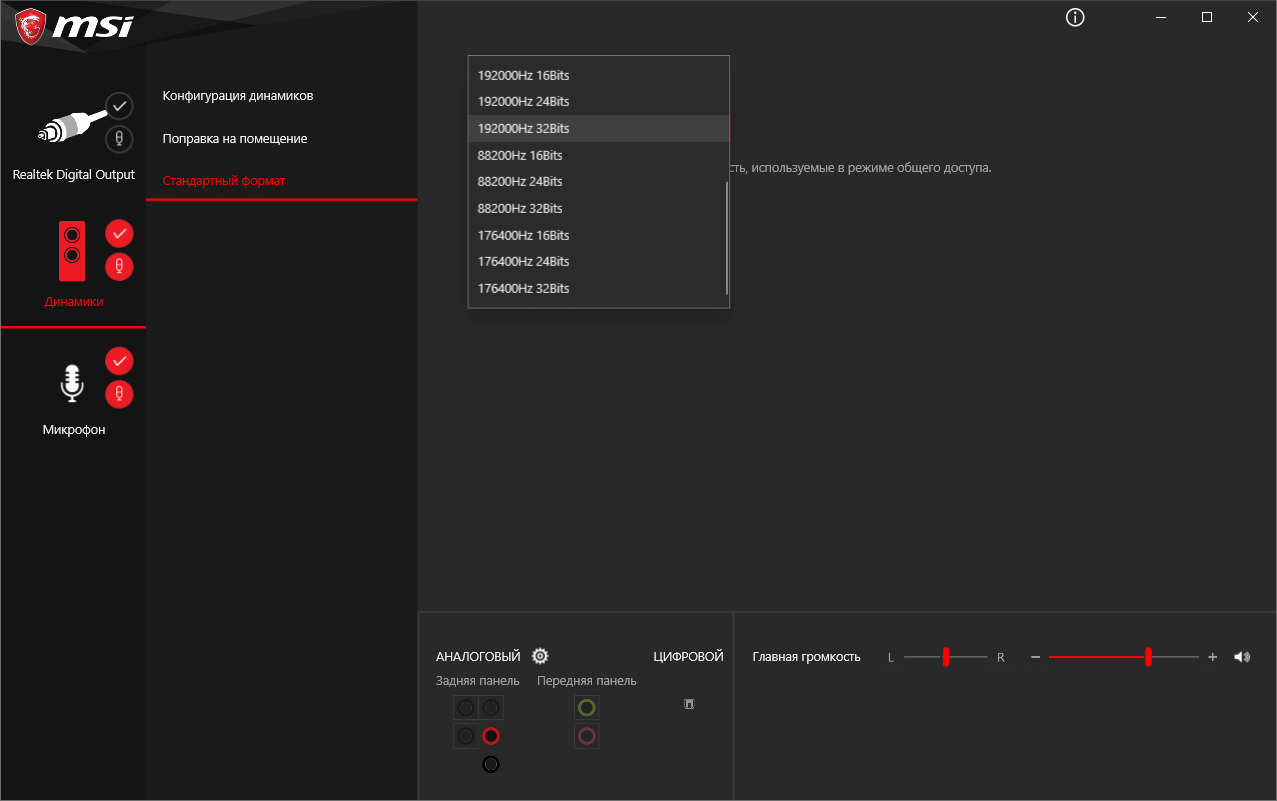

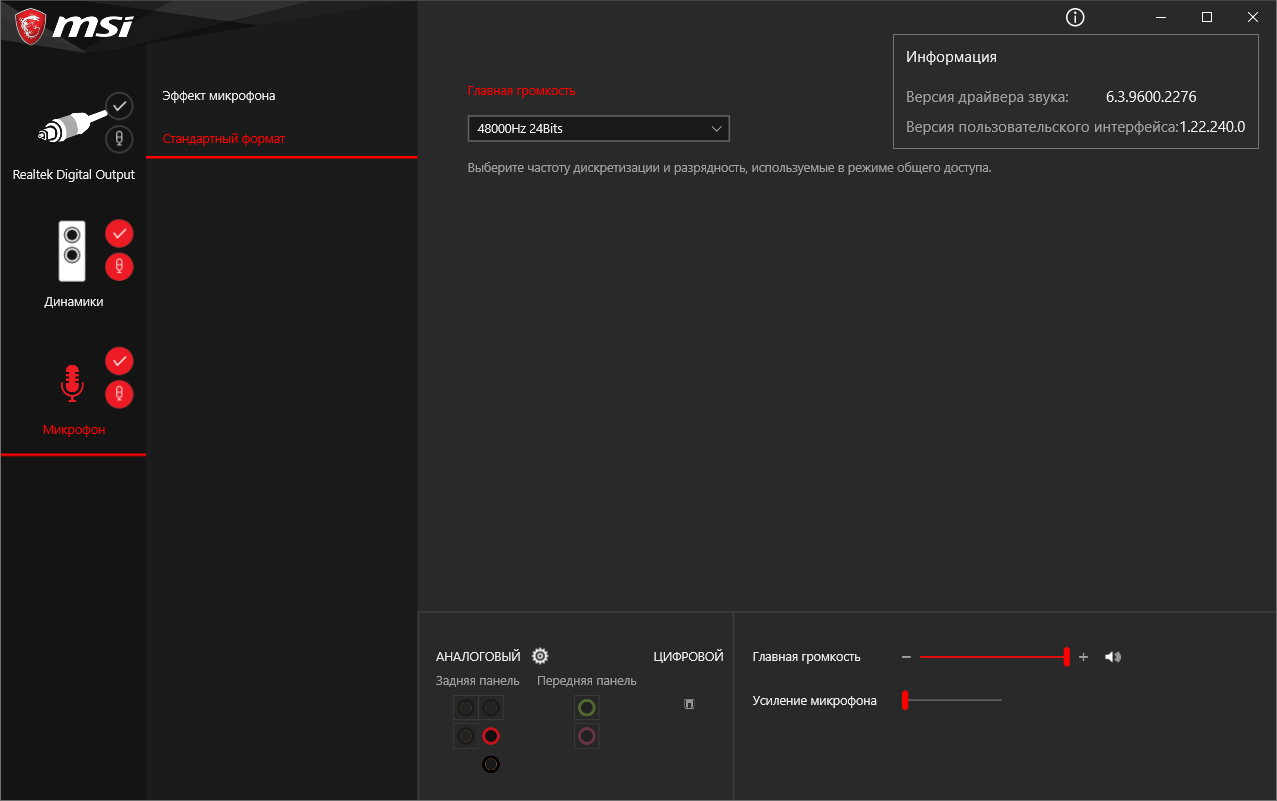

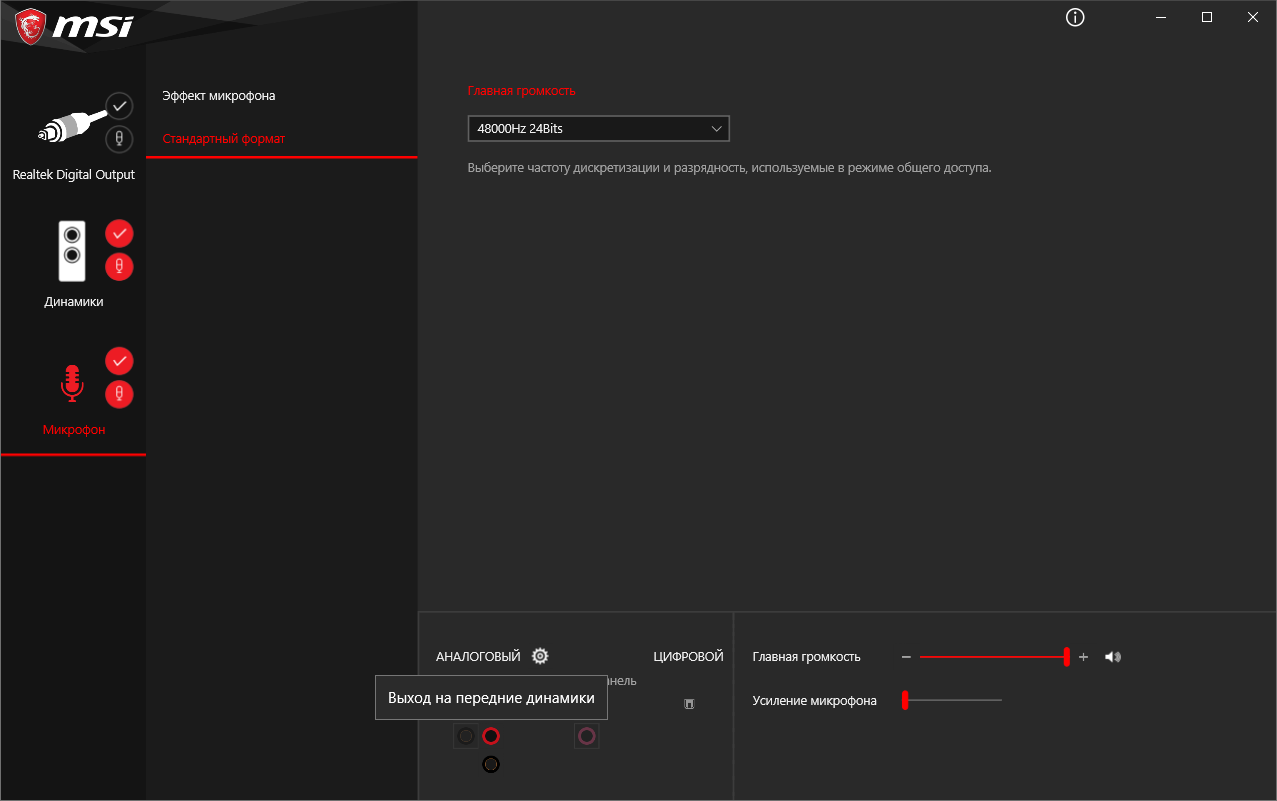

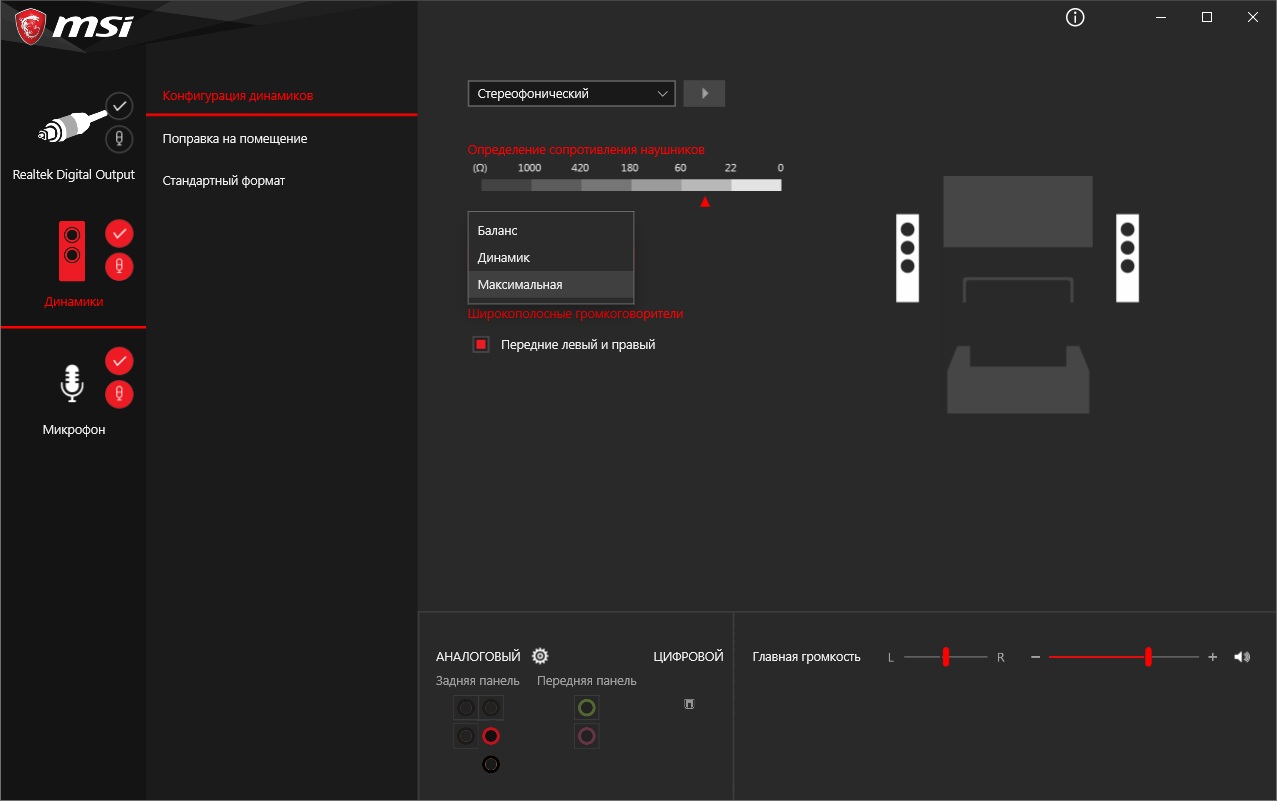

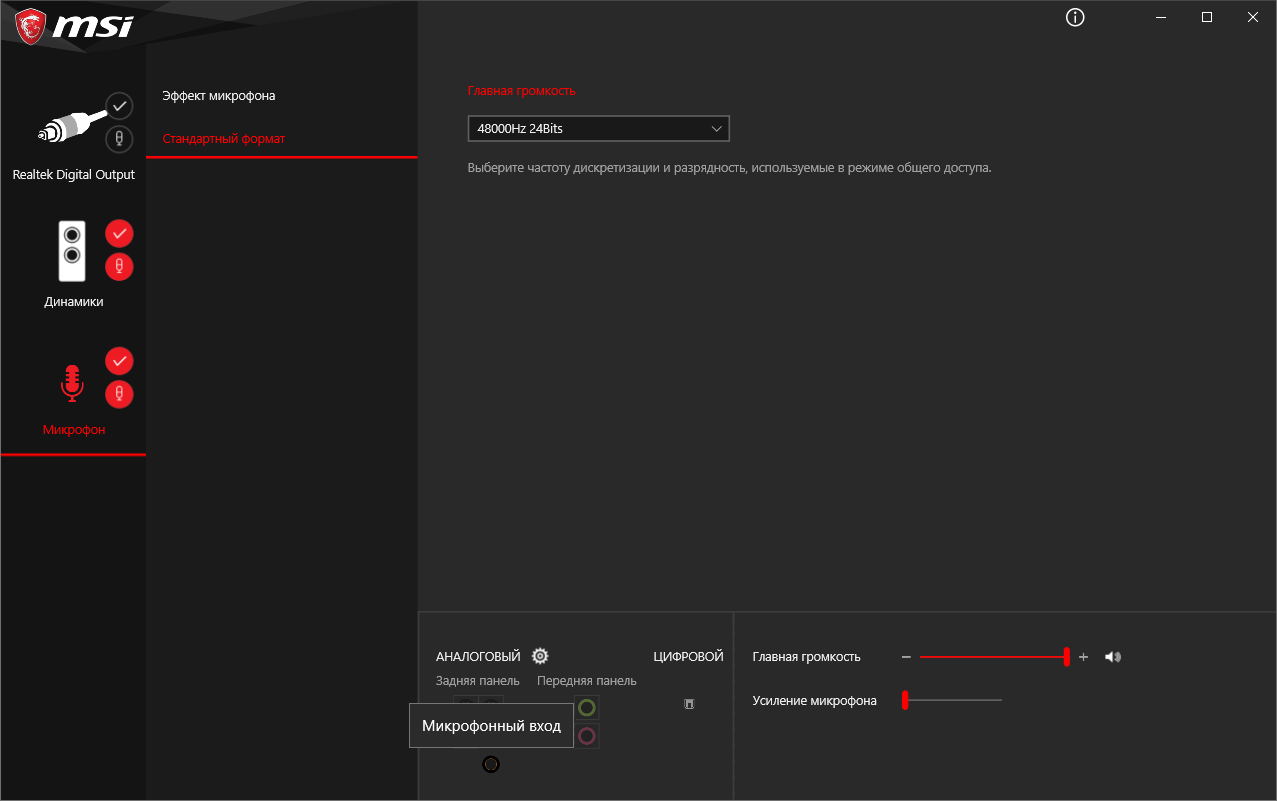

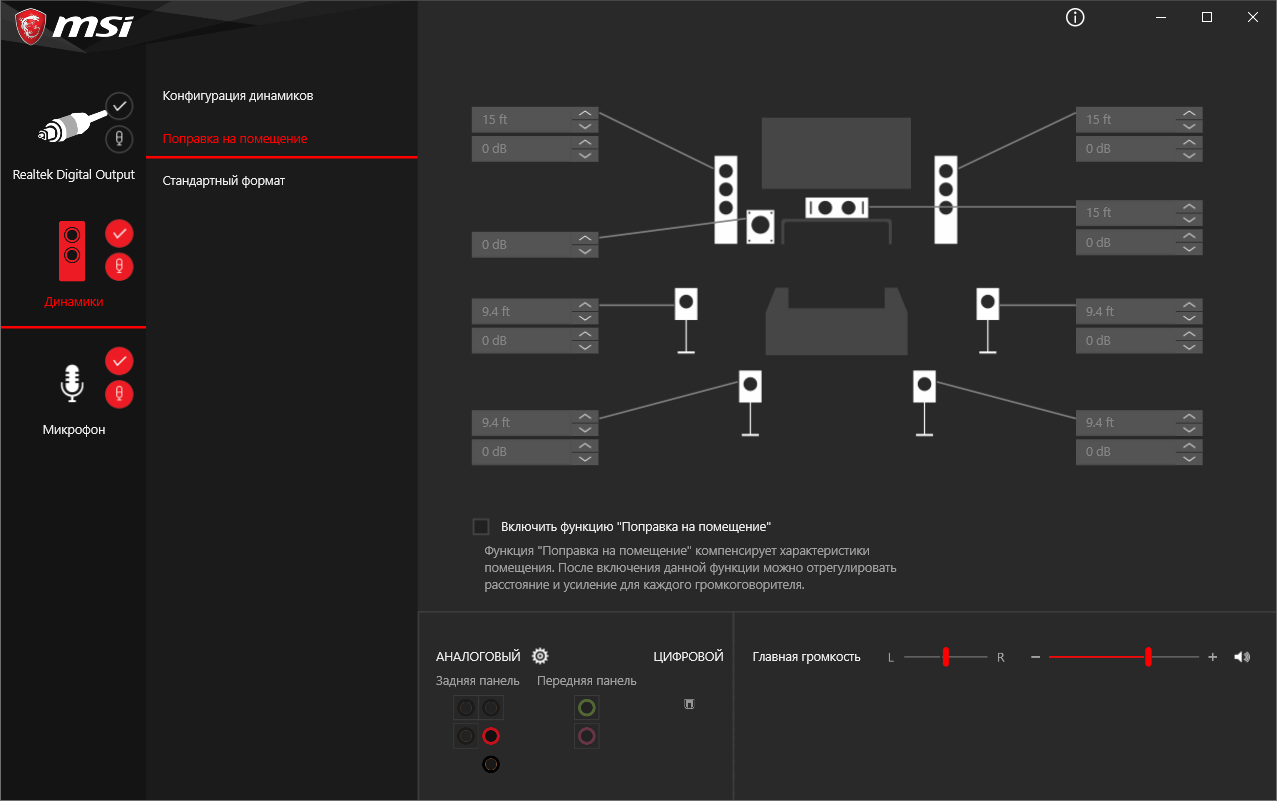

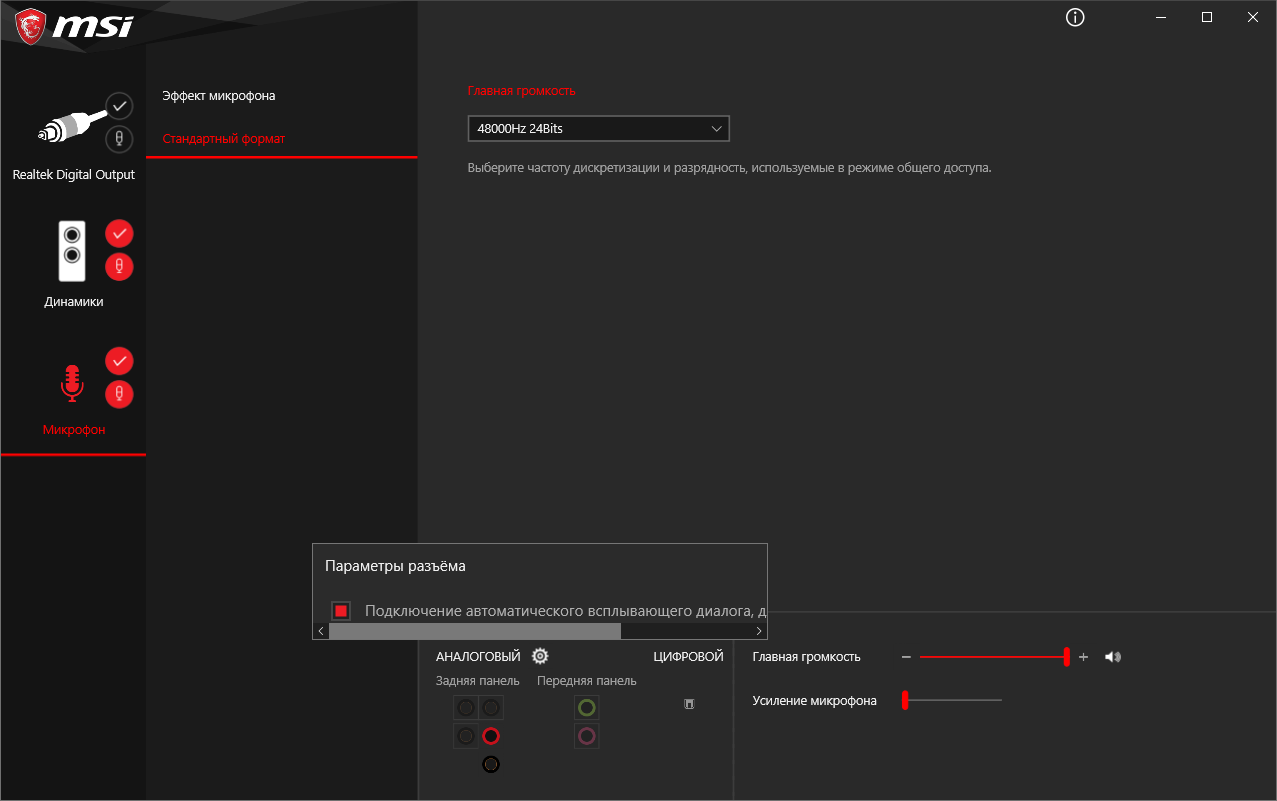

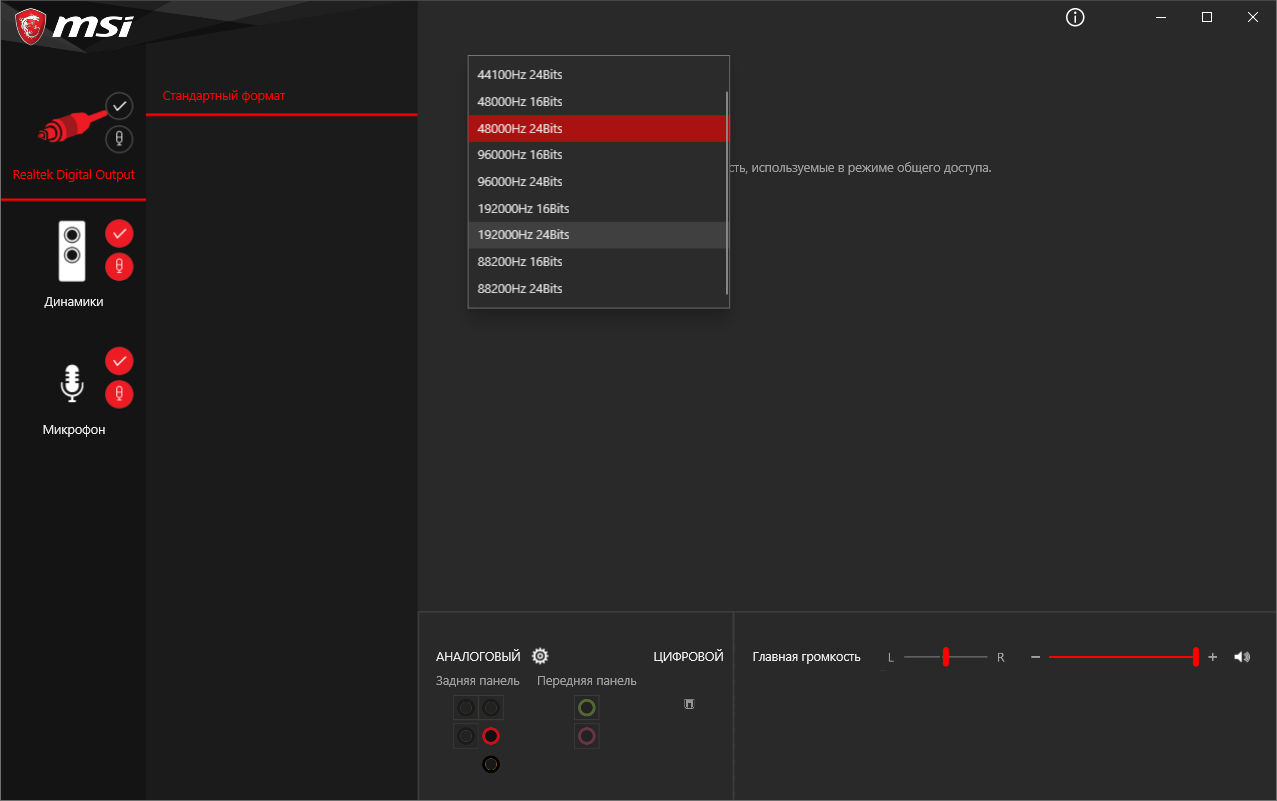

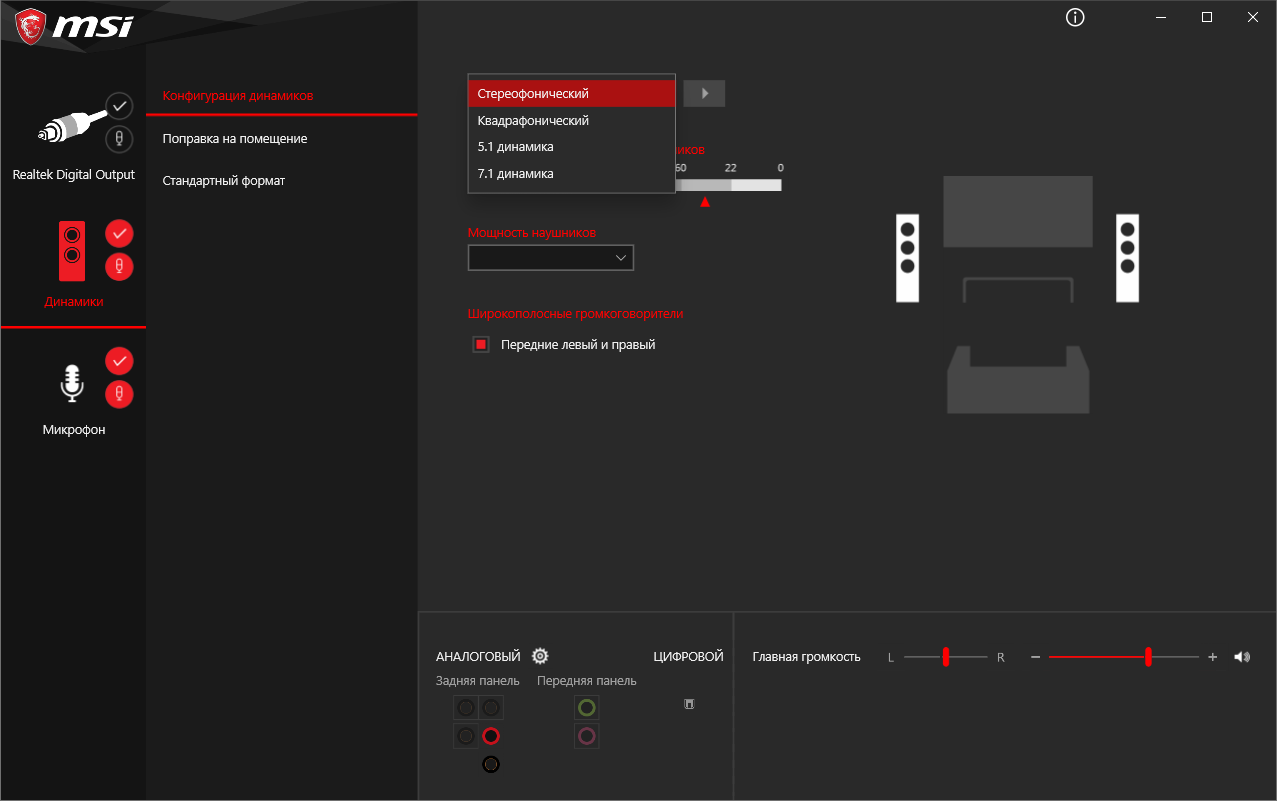

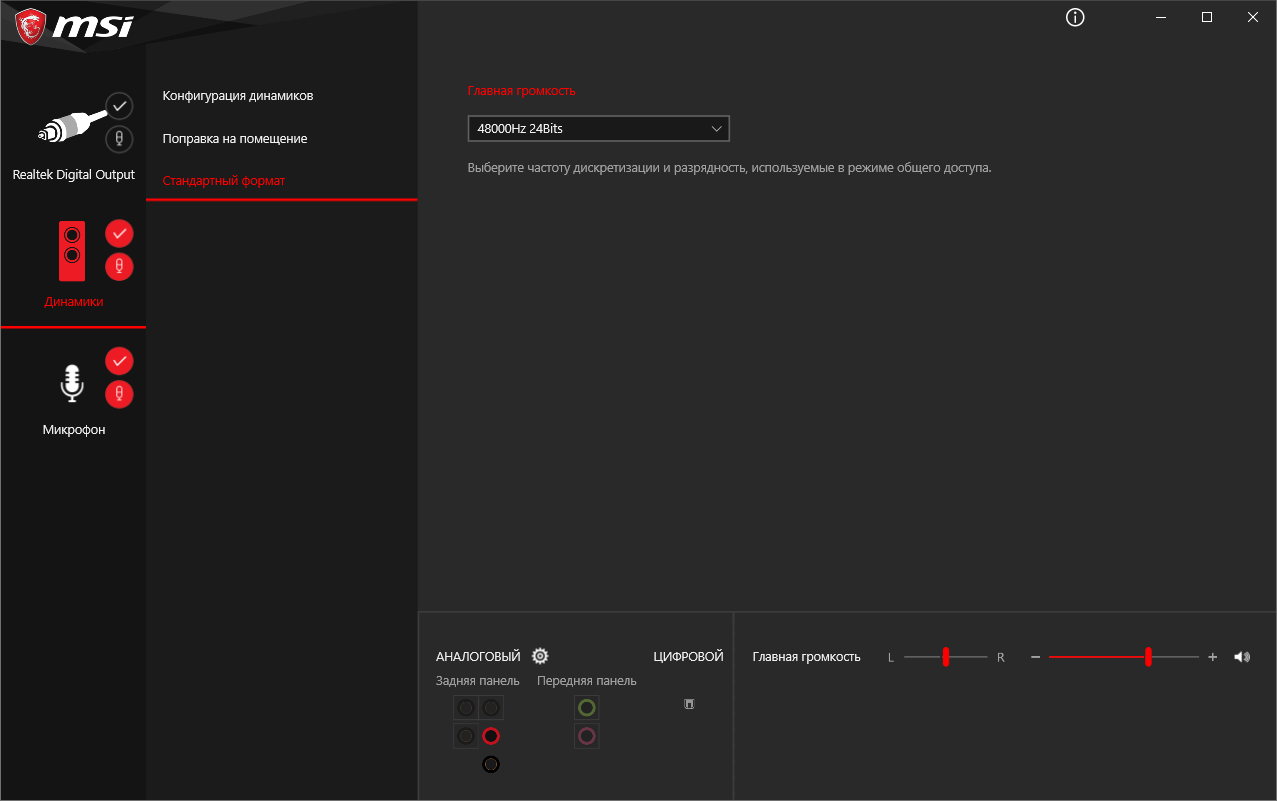

Конфигуратор Realtek будет отправной точкой в наладке звучания. Предусмотрено три профиля для наушников, а вот смены типа подключенного оборудования к красному гнезду на задней панели нет, иными словами, есть только один вариант работы. Больше здесь нечего и отметить, то есть возможности среды базовые, насколько это вообще возможно. Все «улучшайзеры» (даже банальный эквалайзер) были удалены.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

Как мы уже знаем, используется новый кодек, новый настолько, что устройство в системе определяется как Realtek USB Audio с очевидным использованием нового типа коммутации относительного всех плат прошлых поколений.

MSI MEG Z590 Ace

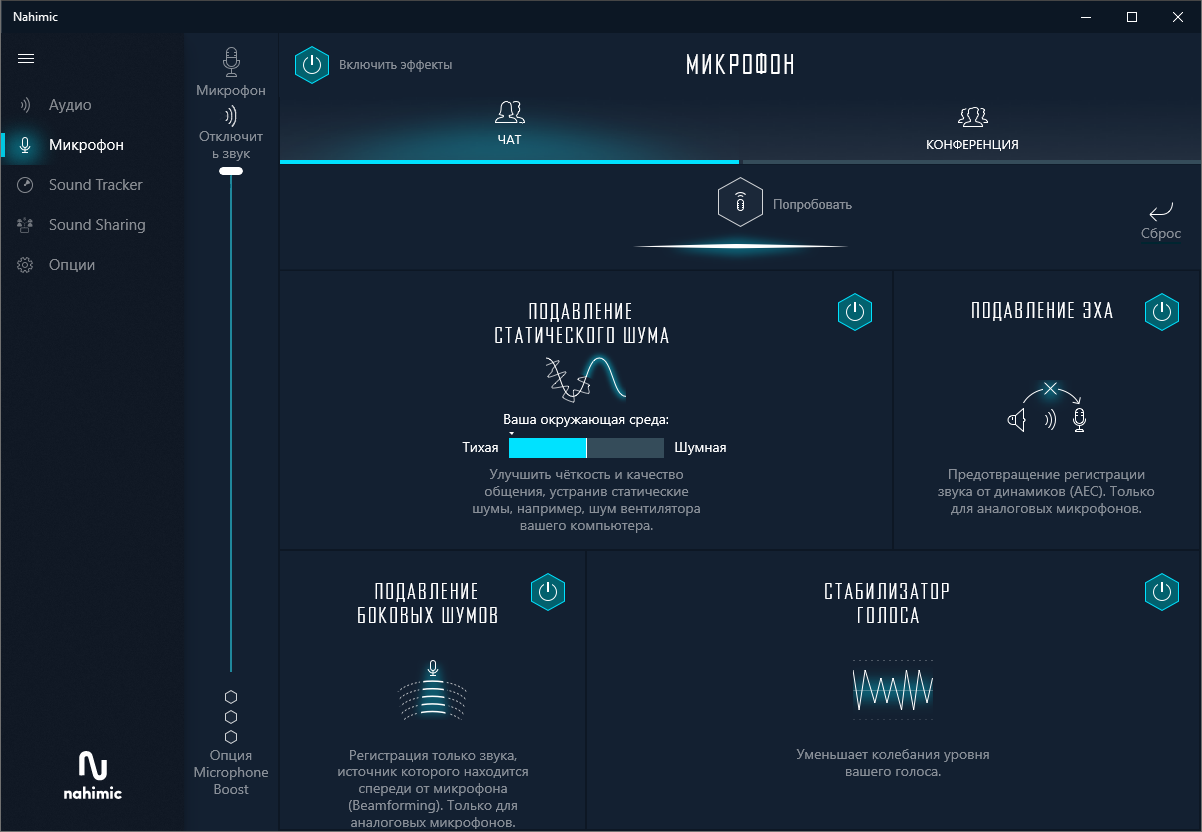

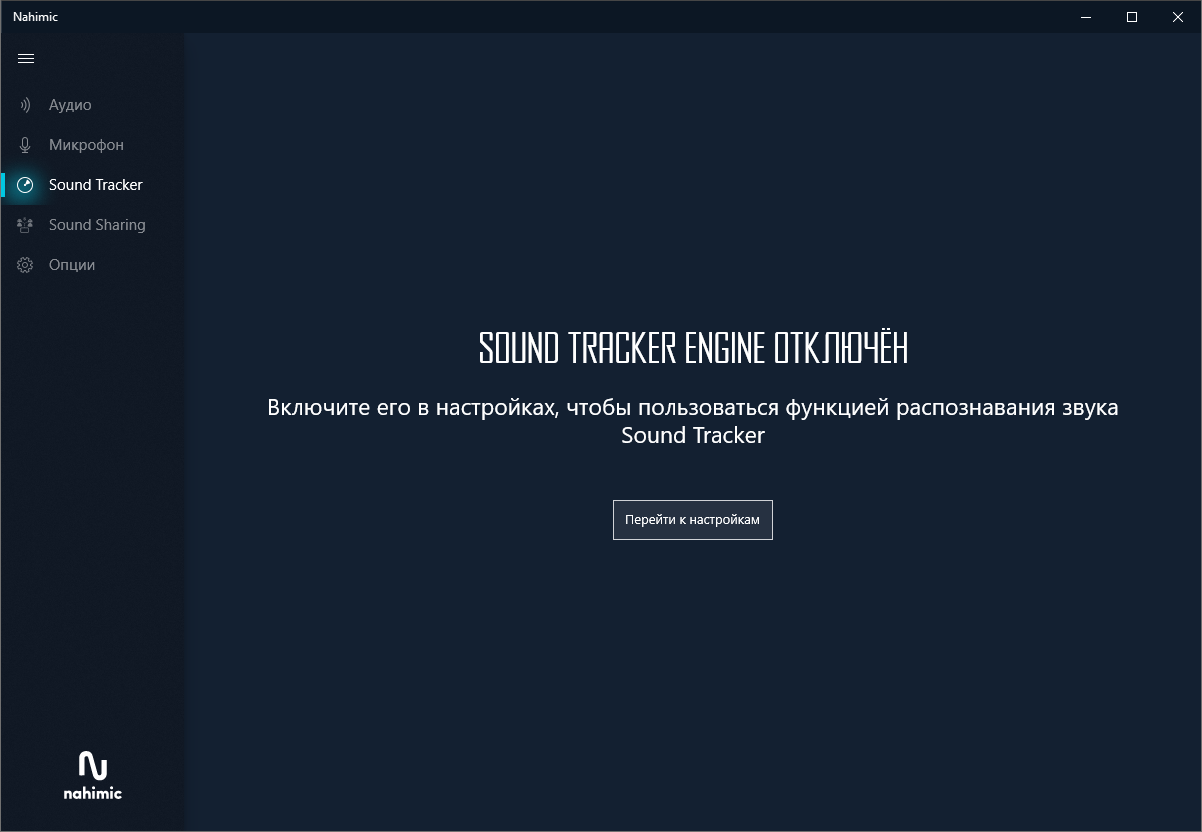

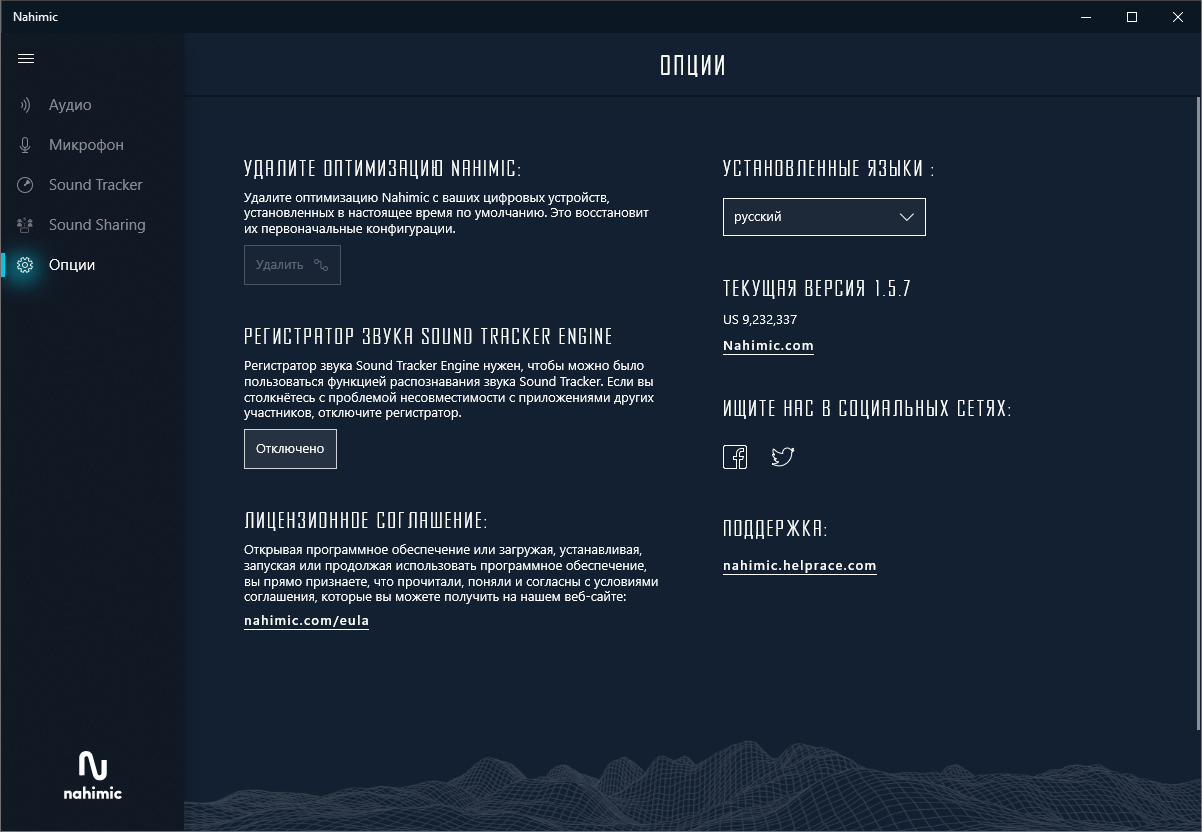

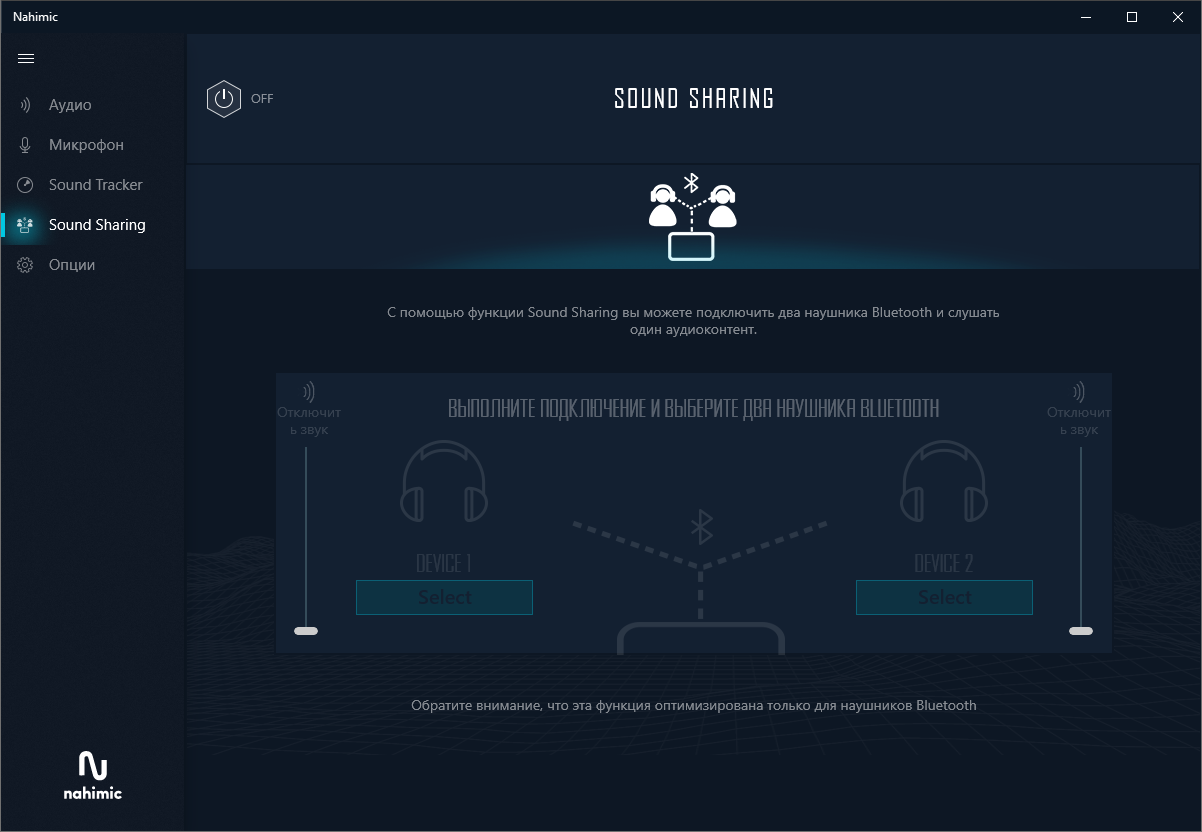

Программный бонус для звуковой подсистемы — Nahimic. Он не устанавливается автоматически, теперь этот вопрос решили промежуточным вариантом в лице агента, который поможет выполнить ту самую установку. Но можно этого и не делать, отказавшись в том числе и от автозагрузки компаньона вместе с системой.

MSI MEG Z590 Ace

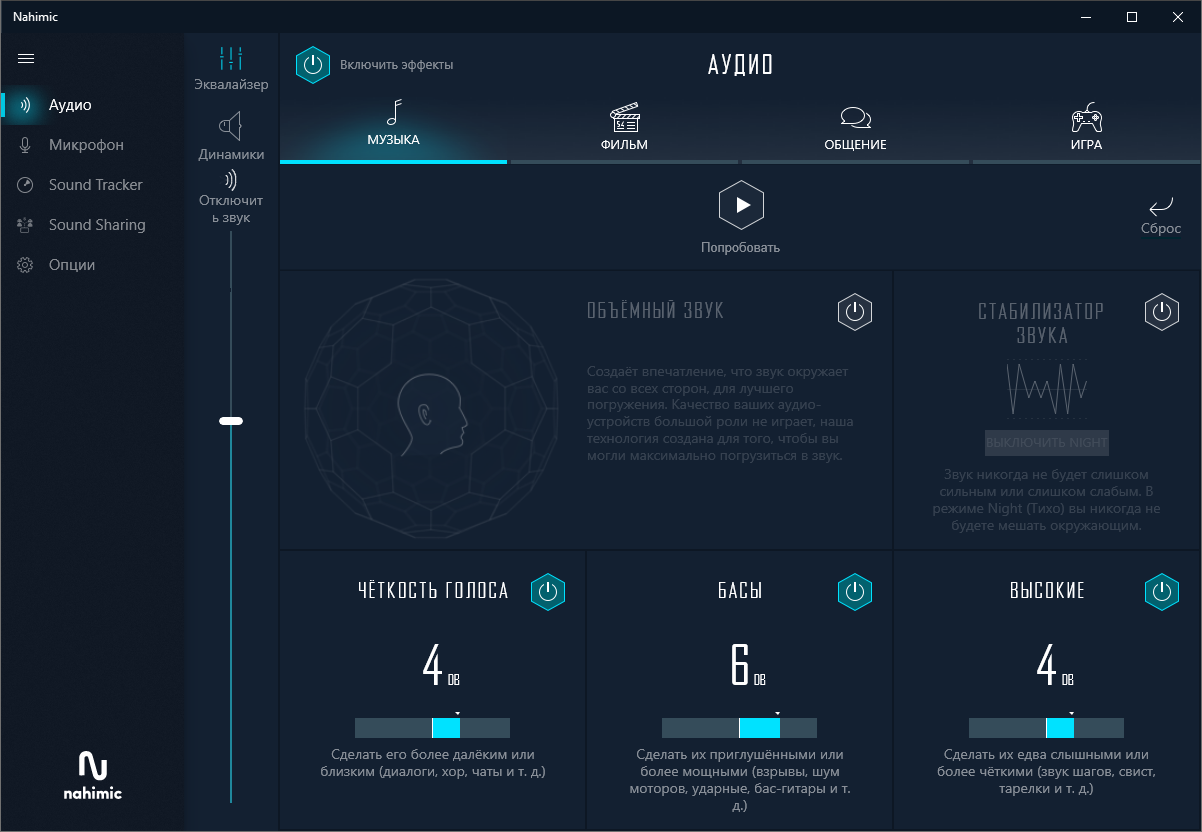

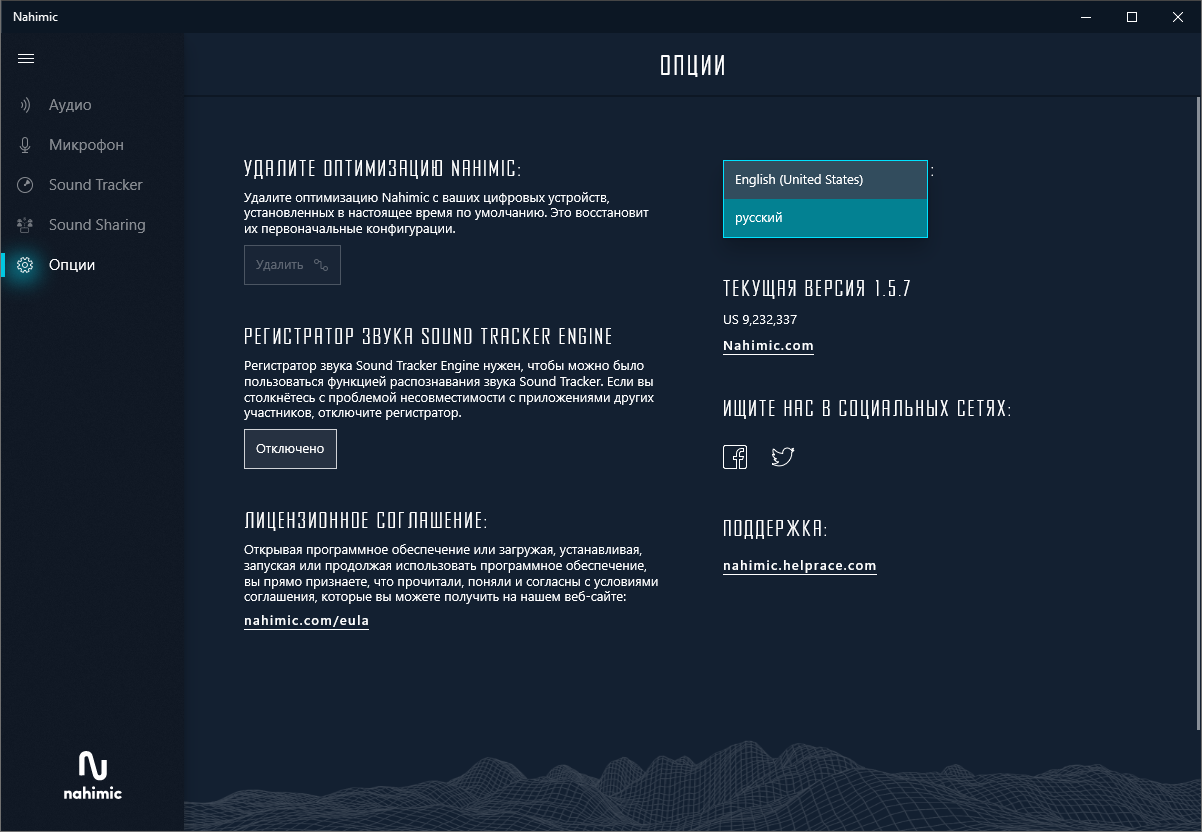

Среда достаточно знакома уже всем, она развивается, обрастая дополнительными функциями, но общая идея остаётся неизменной — модификация звука «на лету» в угоду того или иного сценария. Привнесения настолько значимы, что говорить про эксплуатацию системы без неё фактически лишено смысла. Каждый из профилей здесь можно подвергать модификации. Инструмент долгое время служит бонусом к материнским платам MSI и, судя по всему, это того стоит. Помимо выходного сигнала, вниманием не обделён и входной, есть своя страница и для Микрофона, улучшающая качество поступающего сигнала в игровой чат или другую конференцию. А ведь выше мы видели ещё и вспомогательный MSI Sound Tune для тех же целей! Наконец, есть Sound Tracker — визуализация источников звука для любителей FPS, этот компонент изначально также деактивирован, в отличие от прошлых случаев нашего анализа содержимого Nahimic в обзорах плат.

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace

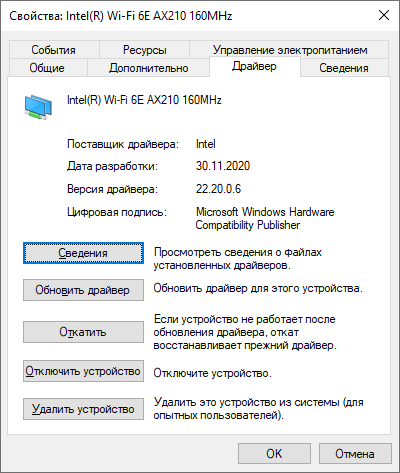

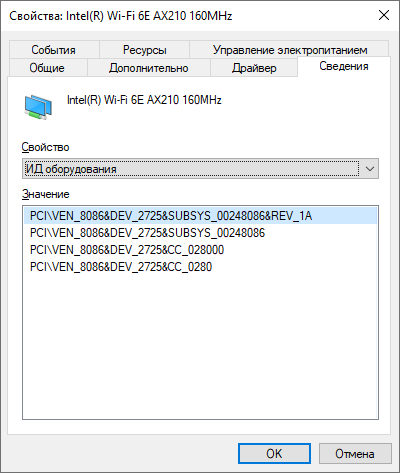

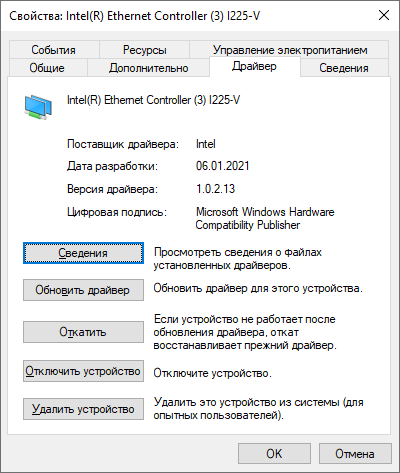

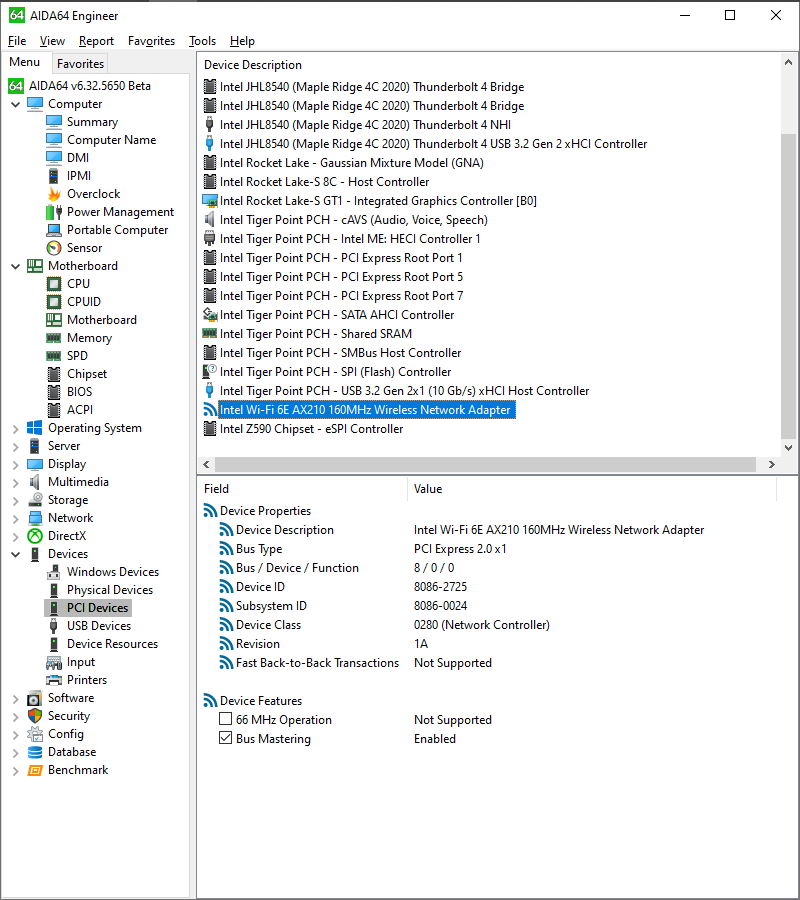

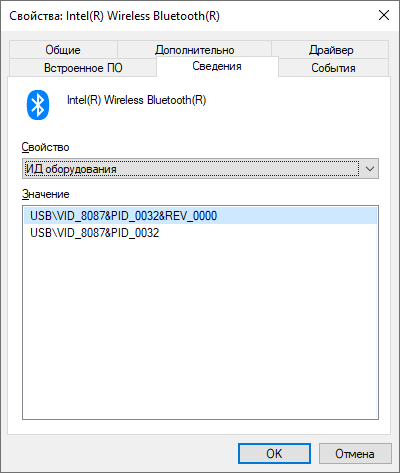

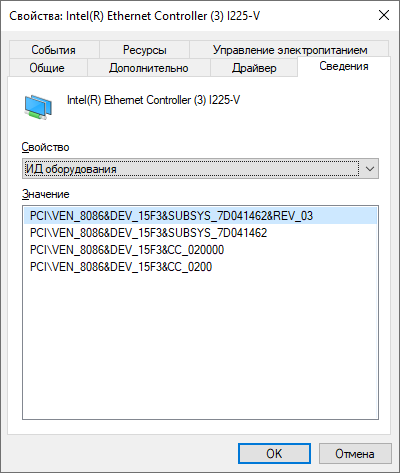

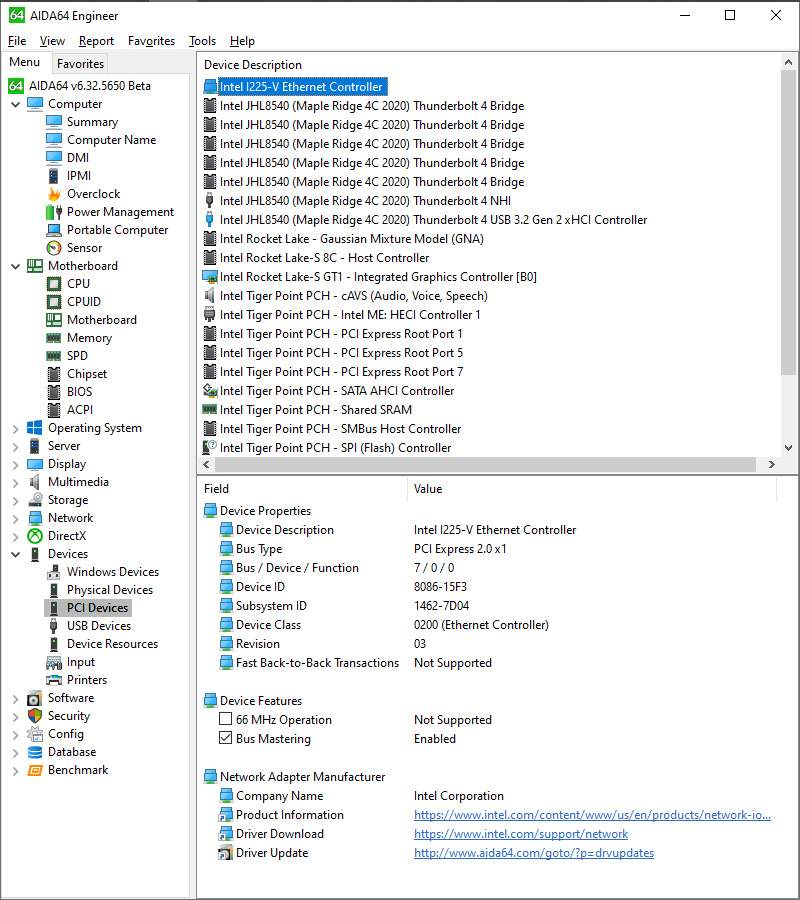

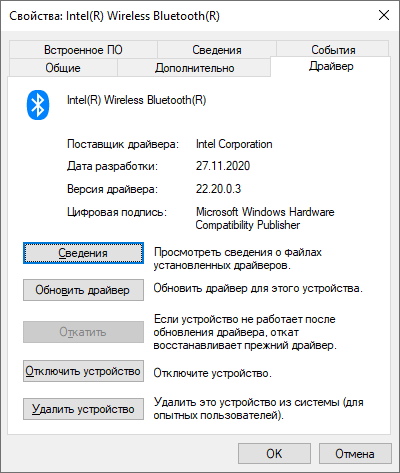

Выделю присутствие на борту адаптера беспроводных сетей последнего поколения Wi-Fi 6E, детальнее сведения об оборудовании можно получить на снимках экрана:

MSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 AceMSI MEG Z590 Ace
