Стенд для тестирования
Тестирование происходило со следующими комплектующими:
- процессор: Intel Core i5-13400;
- система охлаждения: контур СВО с чилером;
- материнская плата: MSI MAG B760 Tomahawk WIFI (UEFI E7D96IMS.A10);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.1344), актуальные обновления на момент начала марта 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.
Методика тестирования и разгон
Управление оборотами вентилятора — автоматическое. Температура в помещении была на уровне 20 градусов Цельсия. Показатели температур брались с мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата либо была 30 минут без нагрузки, либо 30 минут под оной. Измерение суммарного энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика в течение 30 минут в режиме нагрузки (забег LinX) и без него. Измерение энергопотребления отдельно процессора производилось с помощью ElmorLabs PMD. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В них происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества на стандартных бенчмарках.
Тестирование
Регулировка BCLK отсутствует, как и режим non-k OC. Соответственно, будет проведено тестирование возможностей автоматики в получении максимального результата Intel Core i5-13400 под чилером. Есть возможности тонкой настройки ОЗУ, комплект без проблем удалось загрузить в режиме DDR5-6600 CL32-38-38-30 с напряжением DRAM 1,4 В и VDDQ 1,35 В.

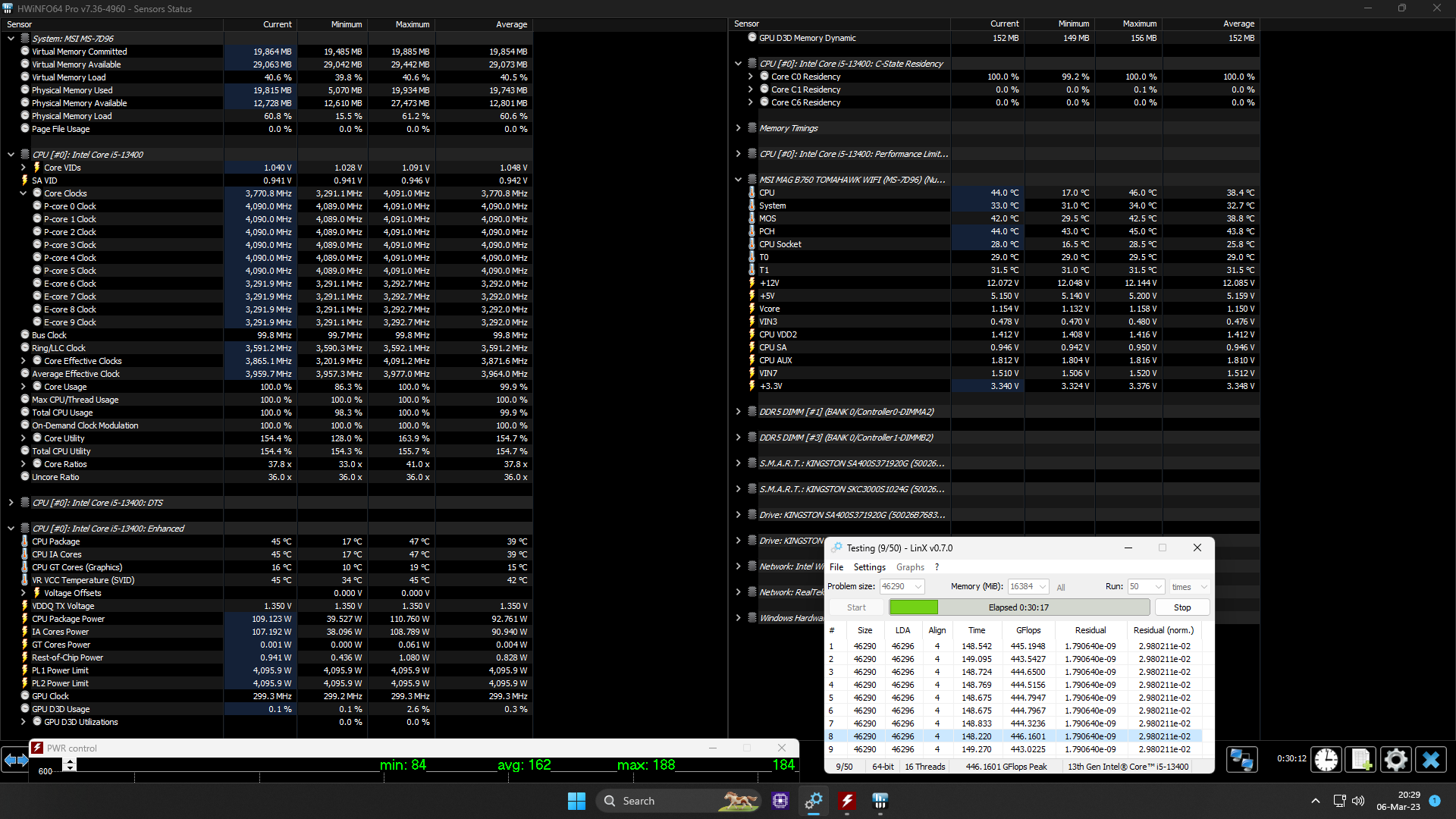

В среднем P-cores работали на частоте 4090 МГц, а E-cores — на 3292 МГц, согласно мониторингу HWINFO. То есть, удерживаются максимально разрешенные значения для конкретного процессора.

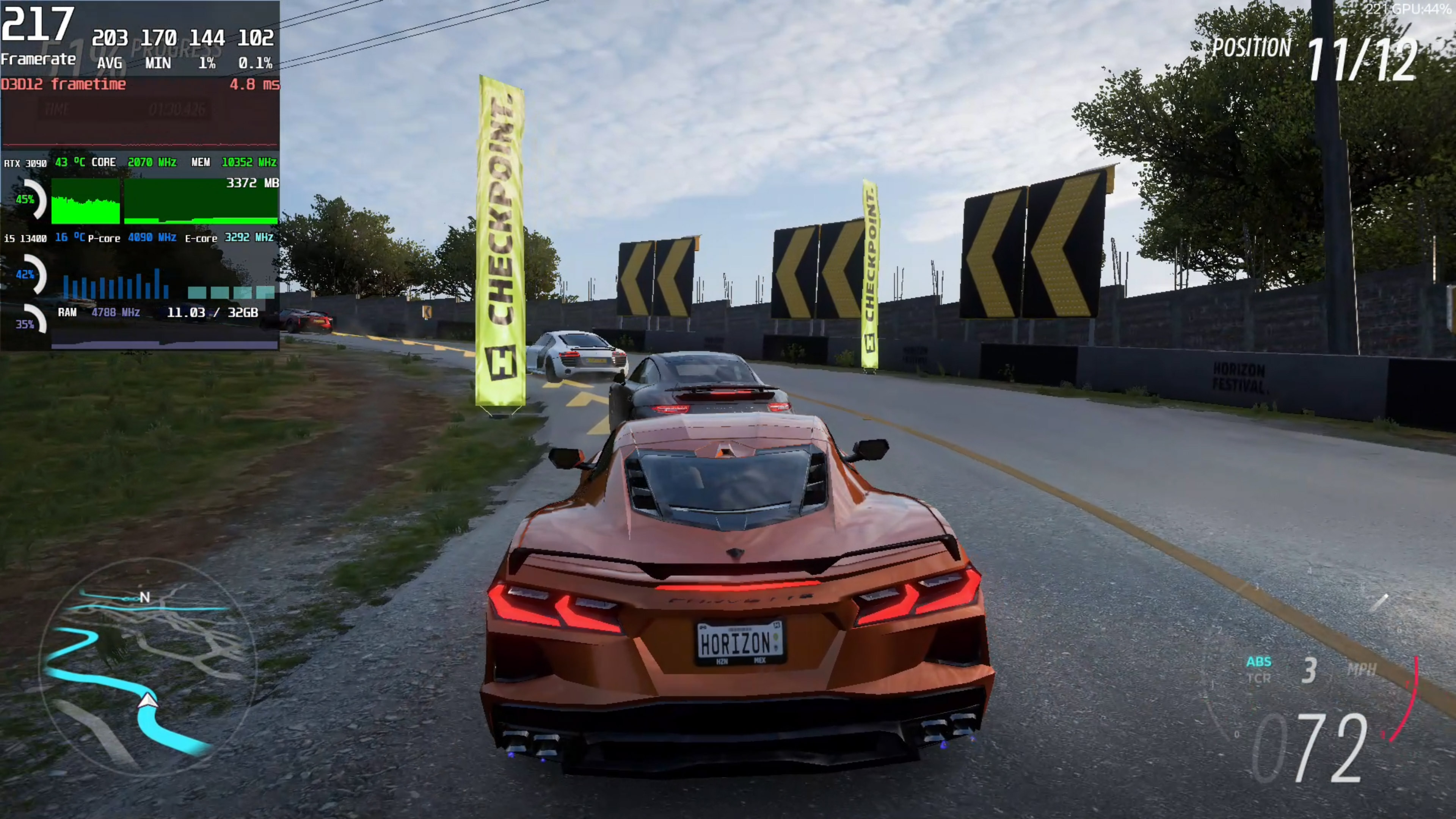

В играх картина идентична.

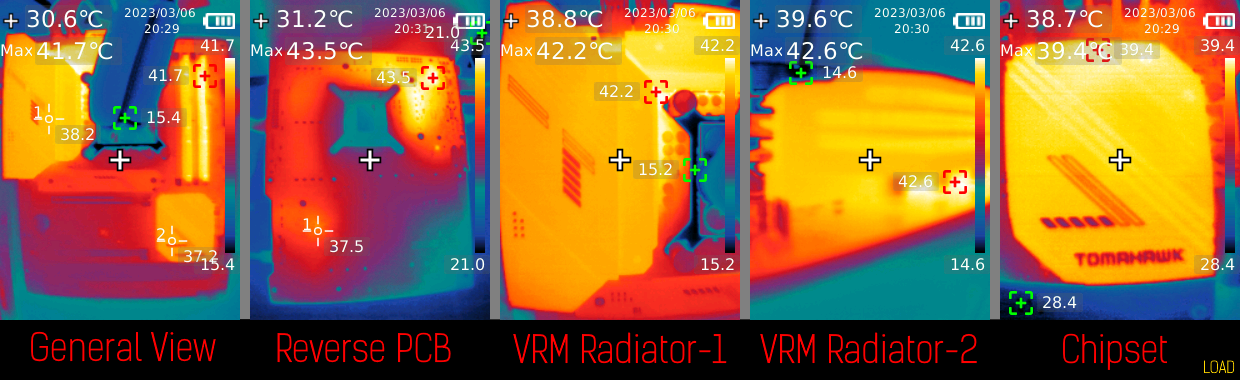

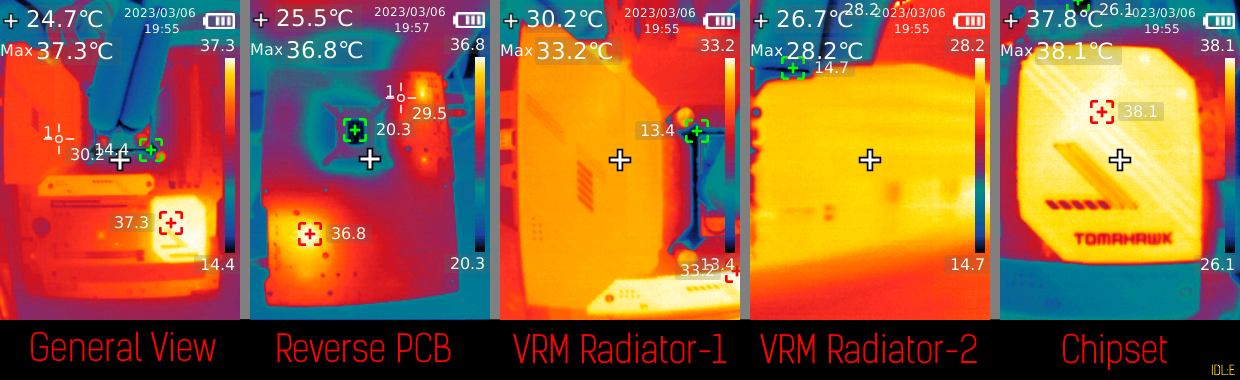

Термофото материнской платы без нагрузки, а также под нагрузкой при заводских параметрах автоматики:

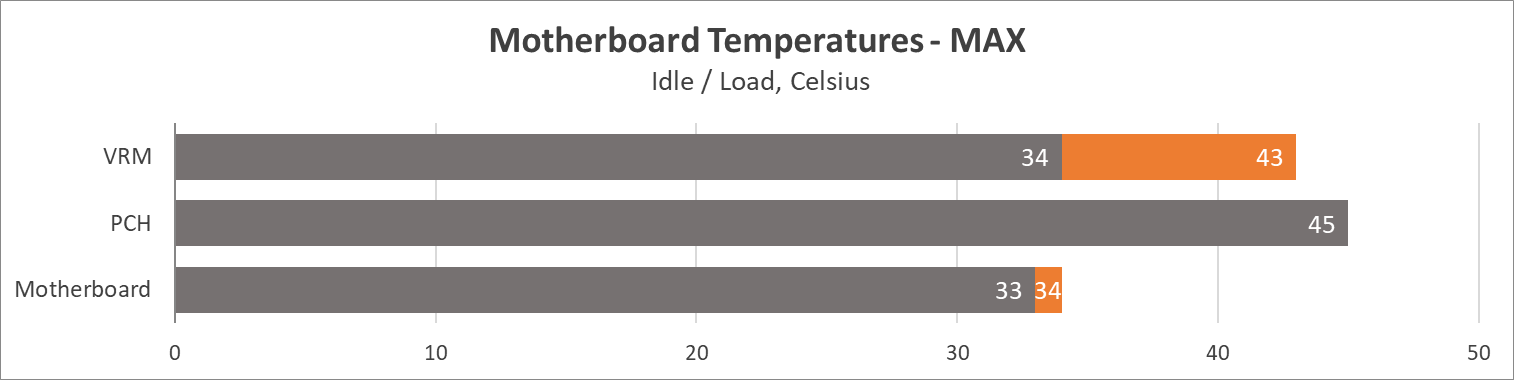

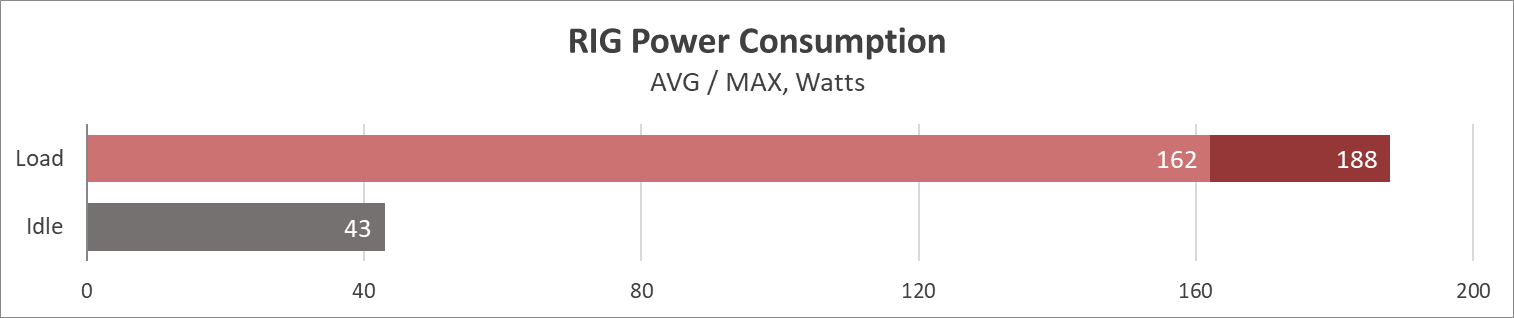

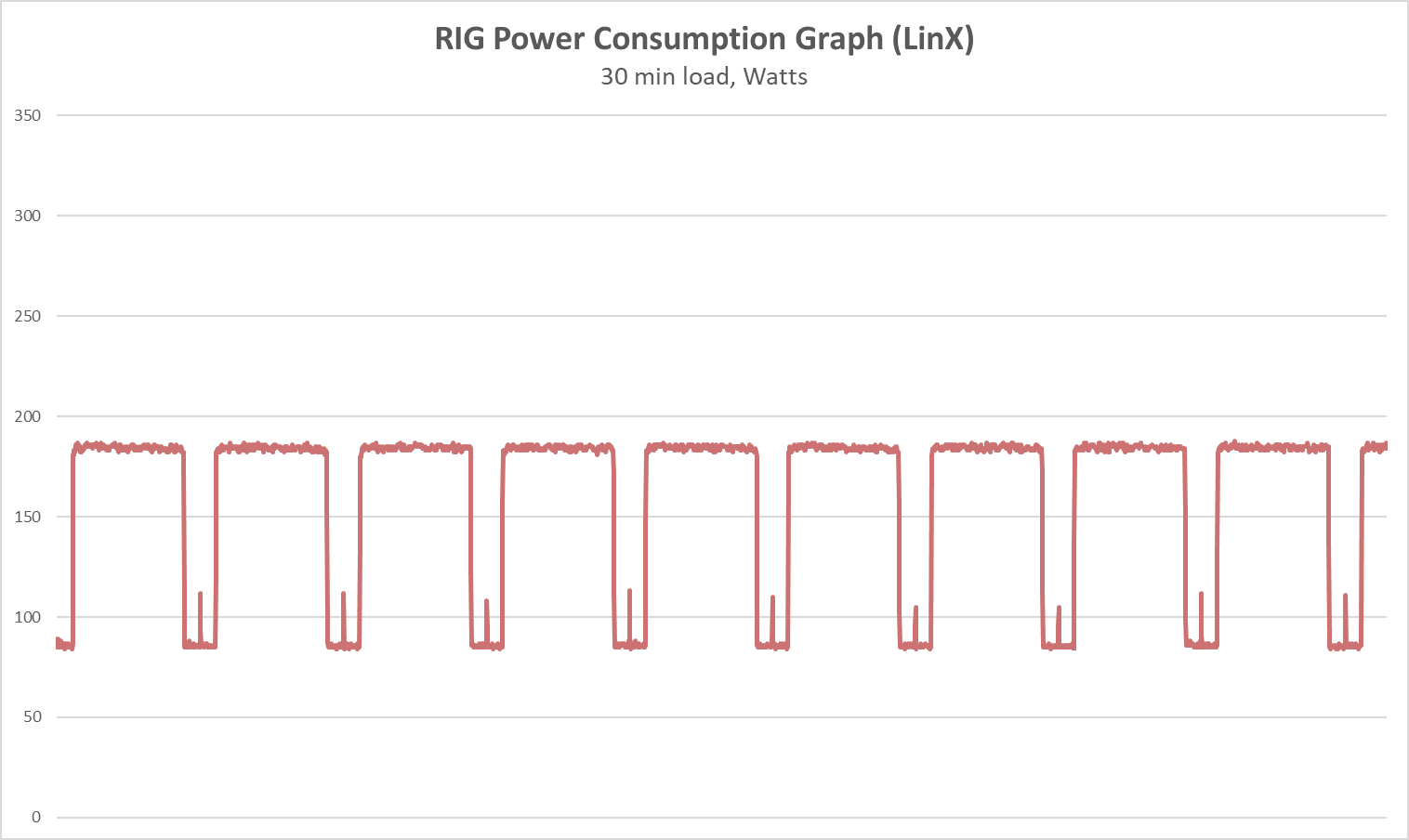

Ничего неожиданного, ведь Core i5-13400 не является прожорливым представителем Raptor Lake, хотелось бы получить на время тестирования флагманский процессор. Перейдем к температурам ключевых узлов, а также энергопотреблению:

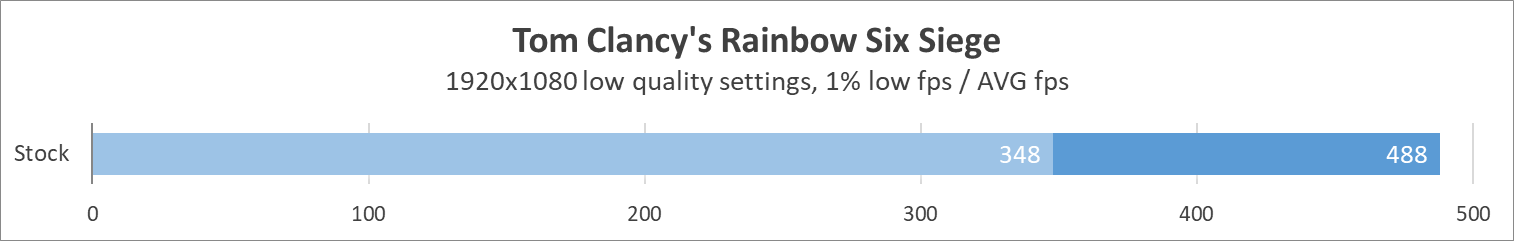

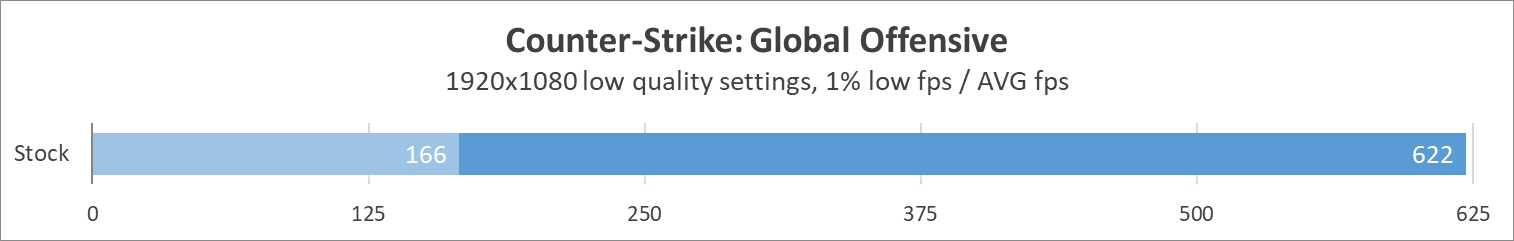

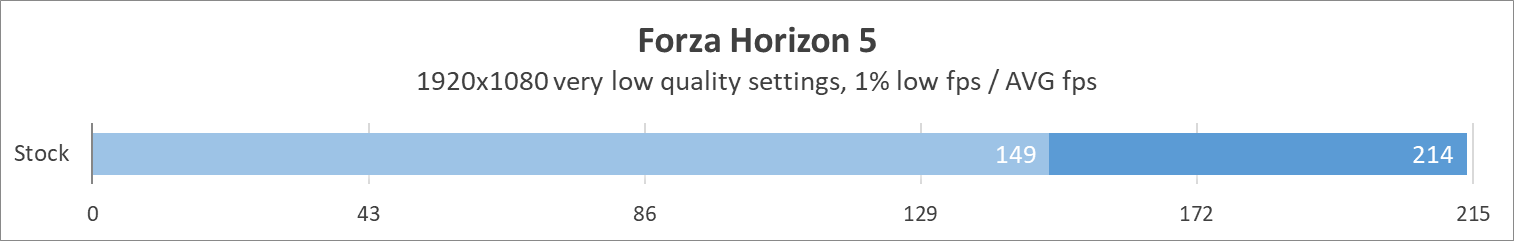

Результаты гейминга:

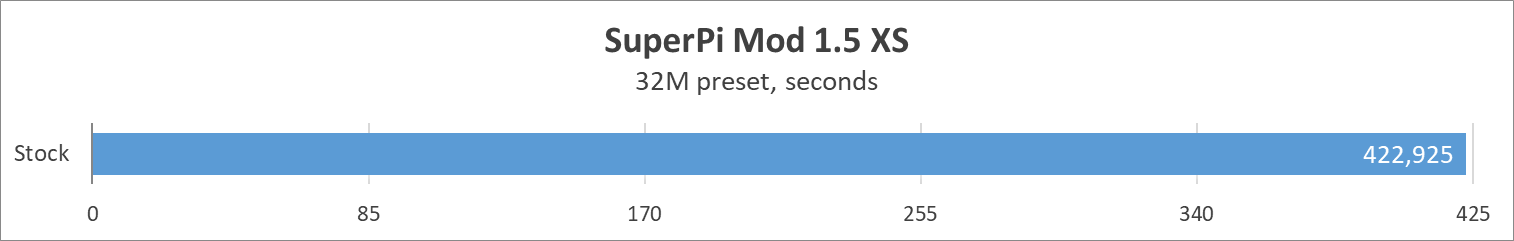

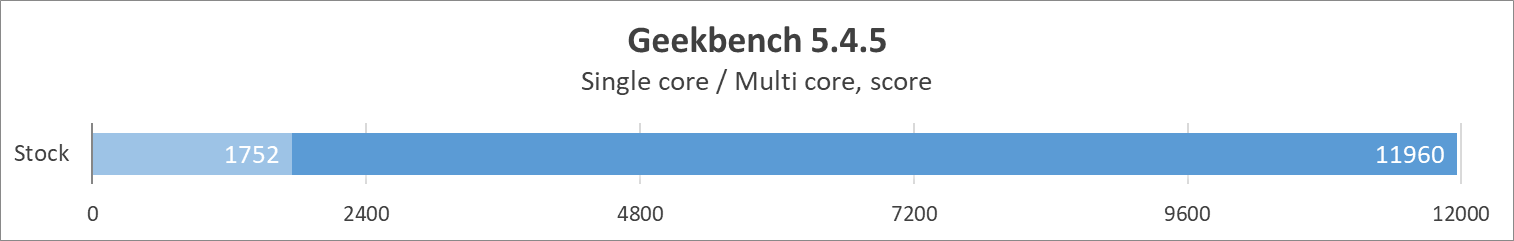

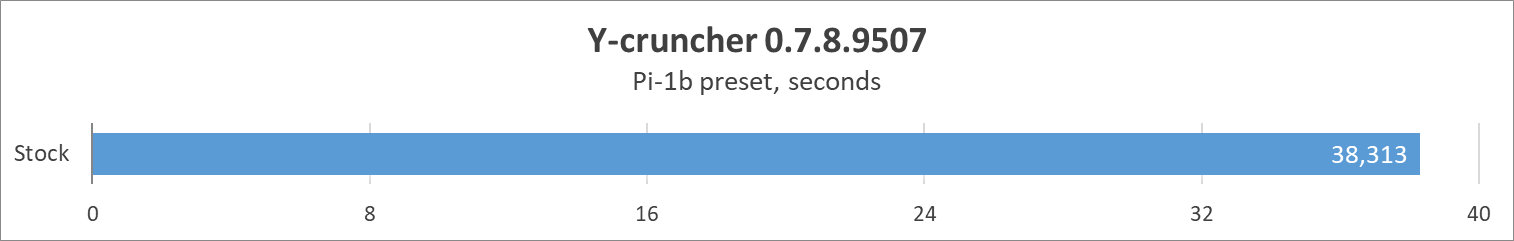

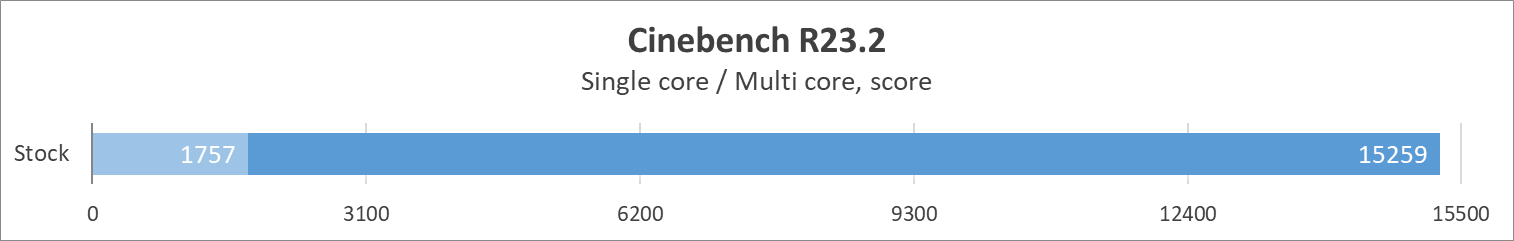

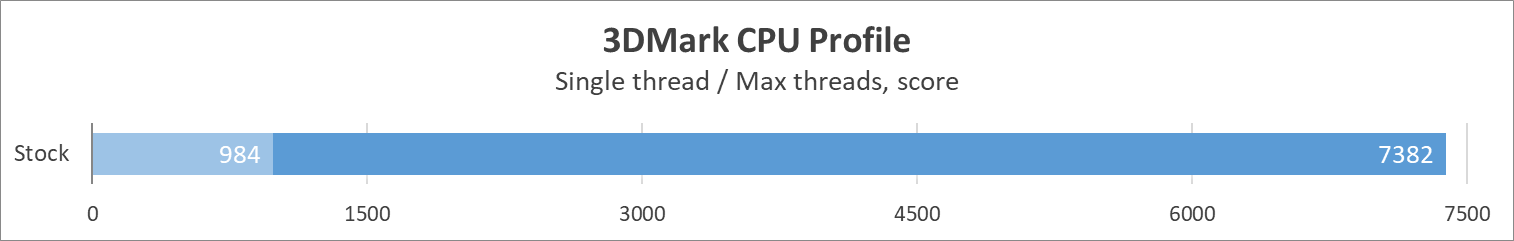

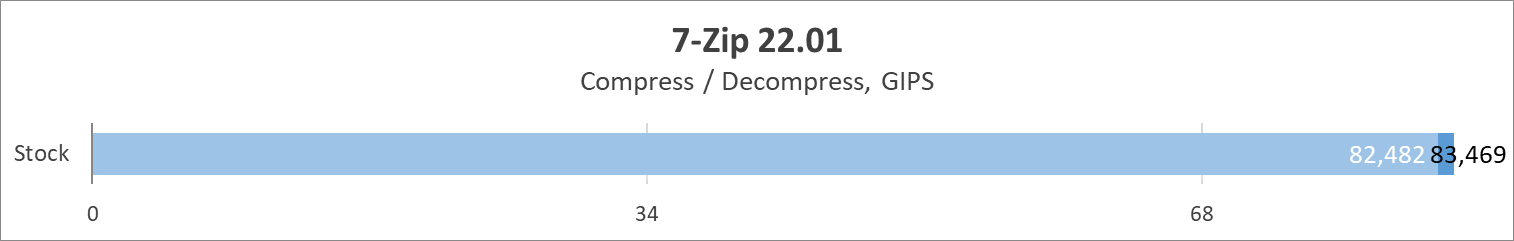

Результаты бенчмарков:

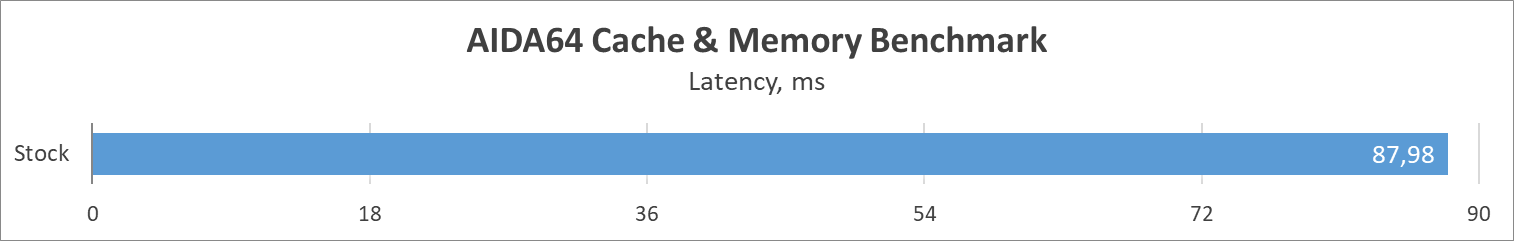

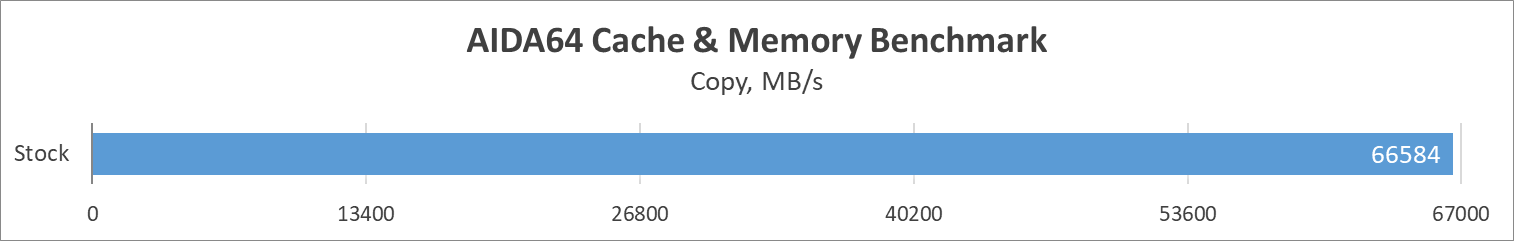

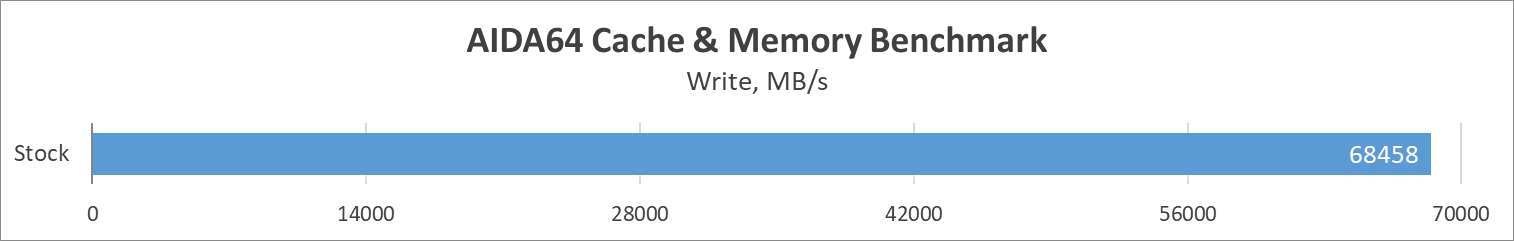

Результаты узла ОЗУ:
Выводы
Тестирование показало, что MSI MAG B760 Tomahawk WIFI отвечает стандартным требованиям к практической современной системе, ничего не перегревается, автоматика работает как надо, а все необходимые интерфейсы, типа PCI-E 5.0, Wi-Fi 6, USB 3.2 Gen 2, M.2 присутствуют в достаточном количестве для большинства пользователей.
Компания MSI продолжает путь унификации производства, поэтому при выборе материнской платы нужно быть внимательными, ведь соседняя MAG B760 Tomahawk WIFI DDR4 выглядит почти один в один как MAG B760 Tomahawk WIFI в плане внешнего вида, даже элементы материнской платы в тех же местах, и только коробка выдает себя префиксом DDR4. Пользователям необходимо дополнительно удостовериться в правильности экземпляра материнской платы при заказе или покупке.
Конечно, нельзя дать четкий ответ, сможет ли она выдержать флагманский процессор, ведь тестирование проводилось с Intel Core i5-13400, однако вряд ли в ней окажется именно Core i9-13900 — для таких случаев в модельном ряде MSI есть более подходящие решения.
