Огляд та тестування материнської плати MSI MAG B760 Tomahawk WIFI для процесорів Socket LGA1700

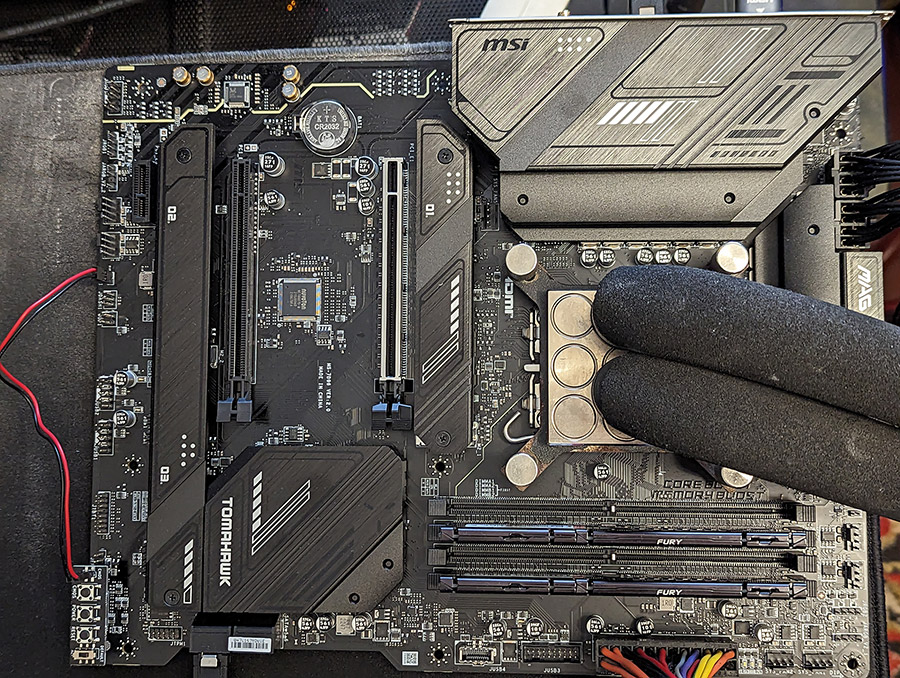

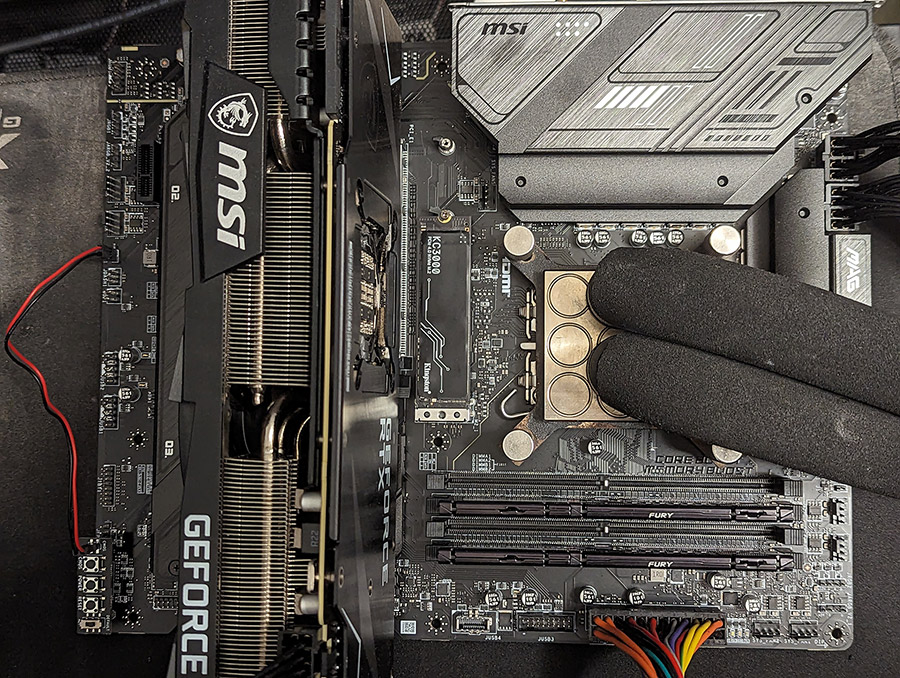

Стенд для тестування

Тестування відбувалося з такими комплектуючими:

  • процесор: Intel Core i5-13400;
  • система охолодження: контур СВО із чілером;
  • материнська плата: MSI MAG B760 Tomahawk WIFI (UEFI E7D96IMS.A10);
  • пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
  • відеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
  • системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 22H2 x64 (22621.1344), актуальні оновлення на момент початку березня 2023 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чілер Hailea HC-300A, бак води 15 л.

MSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFI

Методика тестування та розгін

Управління обертами вентилятора — автоматичне. Температура в приміщенні була на рівні 20 градусів за Цельсієм. Показники температур бралися з моніторингу HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Під час фіксації температур материнська плата або була 30 хвилин без навантаження, або 30 хвилин з ним. Вимір сумарного енергоспоживання платформи проводився за допомогою енергометра Feron TM55 та електролічильника протягом 30 хвилин у режимі навантаження (забіг LinX) та без нього. Вимір енергоспоживання окремо процесору проводився за допомогою ElmorLabs PMD. Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне, те саме стосується ігор. В них відбувався запис телеметрії (1% low fps + Average fps) за допомогою Riva Tuner Statistics Server. CS:GO (налаштування якості — мінімальні) — тест на мапі майстерні FPS Benchmark від початку сцени бенчмарку до третього звукового сигналу на чорному екрані. Інші ігри тестувались на заводських пресетах мінімальної якості на стандартних бенчмарках.

Тестування

Регулювання BCLK відсутнє, як й режим non-k OC. Відповідно буде проведено тестування можливостей автоматики у вичавлюванні максимального результату Intel Core i5-13400 під чілером. Є можливості тонкого налаштування ОЗП, комплект без проблем вдалось завантажити у режимі DDR5-6600 CL32-38-38-30 з напругою DRAM 1,4 В та VDDQ 1,35 В.

В середньому P-cores працювали на частоті 4090 МГц, а E-cores — на 3292 МГц, згідно з моніторингом HWINFO. Тобто утримуються максимально дозволені значення для конкретного процесора.

MSI MAG B760 Tomahawk WIFI

В іграх картина ідентична.

MSI MAG B760 Tomahawk WIFI

Термофото материнської плати без навантаження, а також в навантаженні на заводських параметрах автоматики:

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

Нічого несподіваного, адже Core i5-13400 не є прожерливим представником Raptor Lake, хотілось би отримати на час тестування флагманський процесор. Перейдемо то температур ключових вузлів, а також енергоспоживання:

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

Результати геймінгу:

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

Результати бенчмарків:

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

Результати вузла ОЗП:

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

MSI MAG B760 Tomahawk WIFI

Висновки

Тестування довело, що MSI MAG B760 Tomahawk WIFI відповідає стандартним вимогам до практичної сучасної системи, нічого не перегрівається, автоматика працює як треба, а всі необхідні інтерфейси, типу PCI-E 5.0, Wi-Fi 6, USB 3.2 Gen 2, M.2 присутні у достатній кількості для більшості користувачів.

Компанія MSI продовжує шлях уніфікації виробництва, тому при виборі материнської плати треба бути уважними, адже сусідня MAG B760 Tomahawk WIFI DDR4 виглядає майже 1:1 як MAG B760 Tomahawk WIFI в плані зовнішнього вигляду, навіть елементи материнської плати в тих самих місцях, і лише коробка видає себе префіксом DDR4. Користувачам потрібно додатково перевірити правильність екземпляра материнської плати під час її замовлення чи покупки.

Звичайно не можна дати чітку відповідь, чи зможе вона витримати флагманський процесор, адже тестування проводилось з Intel Core i5-13400, однак навряд чи в ній опиниться саме Core i9-13900 — для таких випадків у модельному ряду MSI є кращі рішення.
